1 DANE DO OBLICZEŃ Typ węzła: EC - 40 Obiekt / Adres: Brzeziny, ul.sienkiewicza 14 - bud.krus kod: Parametry temperaturowe sieci LATO zasilanie T ZL 70 C powrót T PL 35 C 2. Parametry temperaturowe sieci ZIMA zasilanie T ZZ 135 C powrót T PZ 70 C 3. Ciśnienie dyspozycyjne zima P dysp.z 100 kpa lato P dysp.l 60 kpa 4. Ciśnienie dopuszczalne wody sieciowej P MAX 1,6 MPa 5. Parametry temperaturowe instalacji c.o. zasilanie T ZCO 80 C powrót T PCO 60 C 7. Zapotrzebowanie ciepła c.o. sumaryczne Q CO 32,0 kw ogrzewanie Q CO1 26,0 kw wentylacja Q CO2 6,0 kw 9. Opory instalacji ogrzewanie H CO1 20 kpa wentylacja H CO2 10 kpa 10. Ciśnienie dopuszczalne w instalacji centralne ogrzewanie P MAXCO 0,30 MPa 11. Ciśnienie statyczne instalacji P STATco 1,0 bar Strona 1 z 8

2 Ł Przepływy - strona sieciowa przepływ wody sieciowej c.o. Gsco 0,12 kg/s 0,42 t/h 0,43 m 3 /h przepływ wody sieciowej Gmsc 0,12 kg/s 0,42 t/h 0,43 m 3 /h Przepływy - strona instalacyjna przepływ wody instalacyjnej c.o. Gico 0,38 kg/s 1,38 t/h 1,42 m 3 /h przepływ wody instalacyjnej c.o.1 Gico1 0,31 kg/s 1,12 t/h 1,15 m 3 /h przepływ wody instalacyjnej c.o.2 Gico2 0,07 kg/s 0,26 t/h 0,27 m 3 /h Ś ŁĄ Średnica przyłącza c.o. (strona sieciowa) : Średnica przyłącza sieci miejskiej : Średnica przyłącza c.o. sumaryczne (strona instalacyjna) Średnica przyłącza c.o. 1 (strona instalacyjna) Średnica przyłącza c.o. 2 (strona instalacyjna) 20 mm 0,37 m/s 20 mm 0,37 m/s 32 mm 0,48 m/s 32 mm 0,39 m/s 25 mm 0,15 m/s Strona 2 z 8

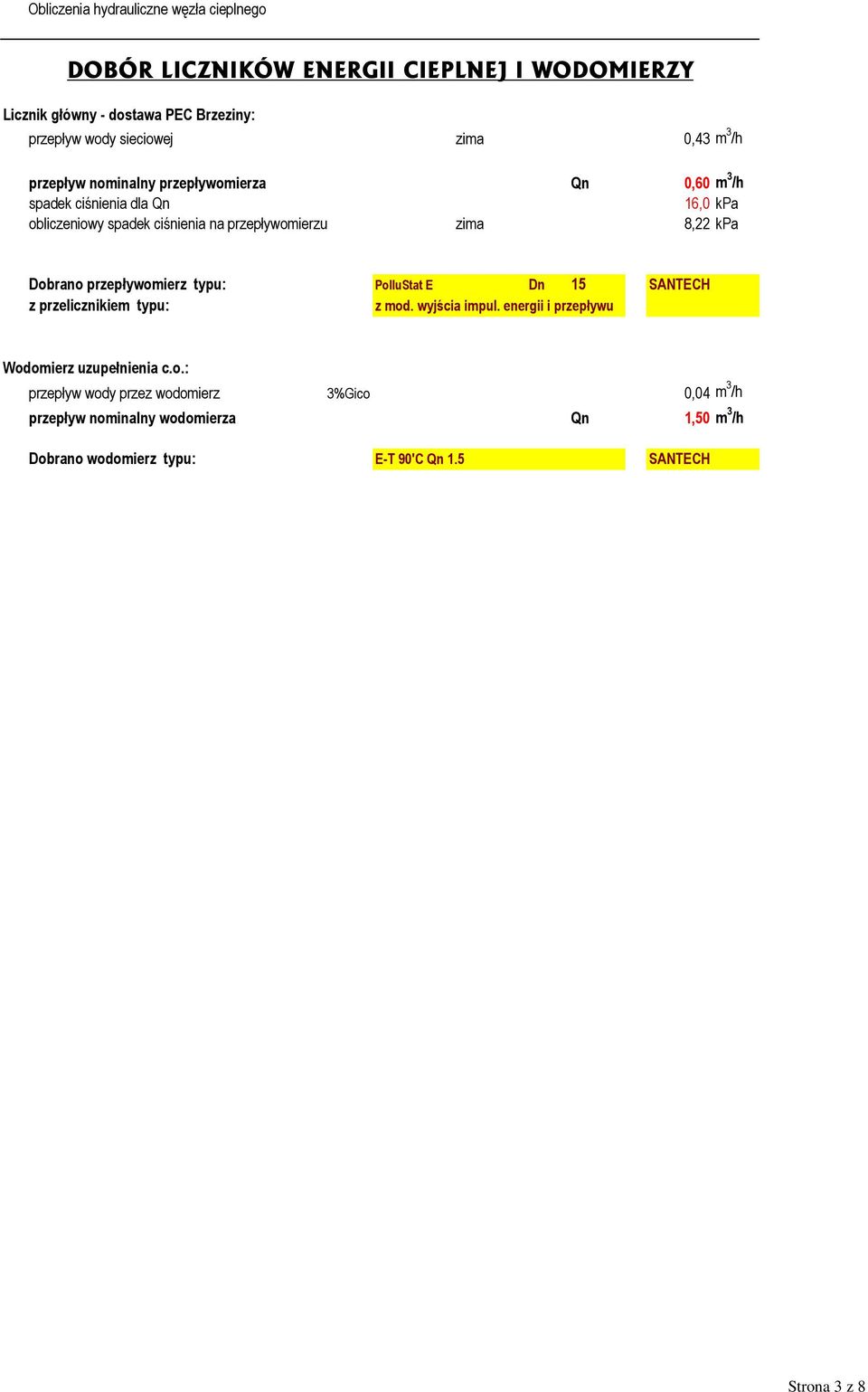

3 Licznik główny - dostawa PEC Brzeziny: przepływ wody sieciowej zima 0,43 m 3 /h przepływ nominalny przepływomierza Qn 0,60 m 3 /h spadek ciśnienia dla Qn 16,0 kpa obliczeniowy spadek ciśnienia na przepływomierzu zima 8,22 kpa Dobrano przepływomierz typu: PolluStat E Dn 15 SANTECH z przelicznikiem typu: z mod. wyjścia impul. energii i przepływu Wodomierz uzupełnienia c.o.: przepływ wody przez wodomierz 3%Gico 0,04 m 3 /h przepływ nominalny wodomierza Qn 1,50 m 3 /h Dobrano wodomierz typu: E-T 90'C Qn 1.5 SANTECH Strona 3 z 8

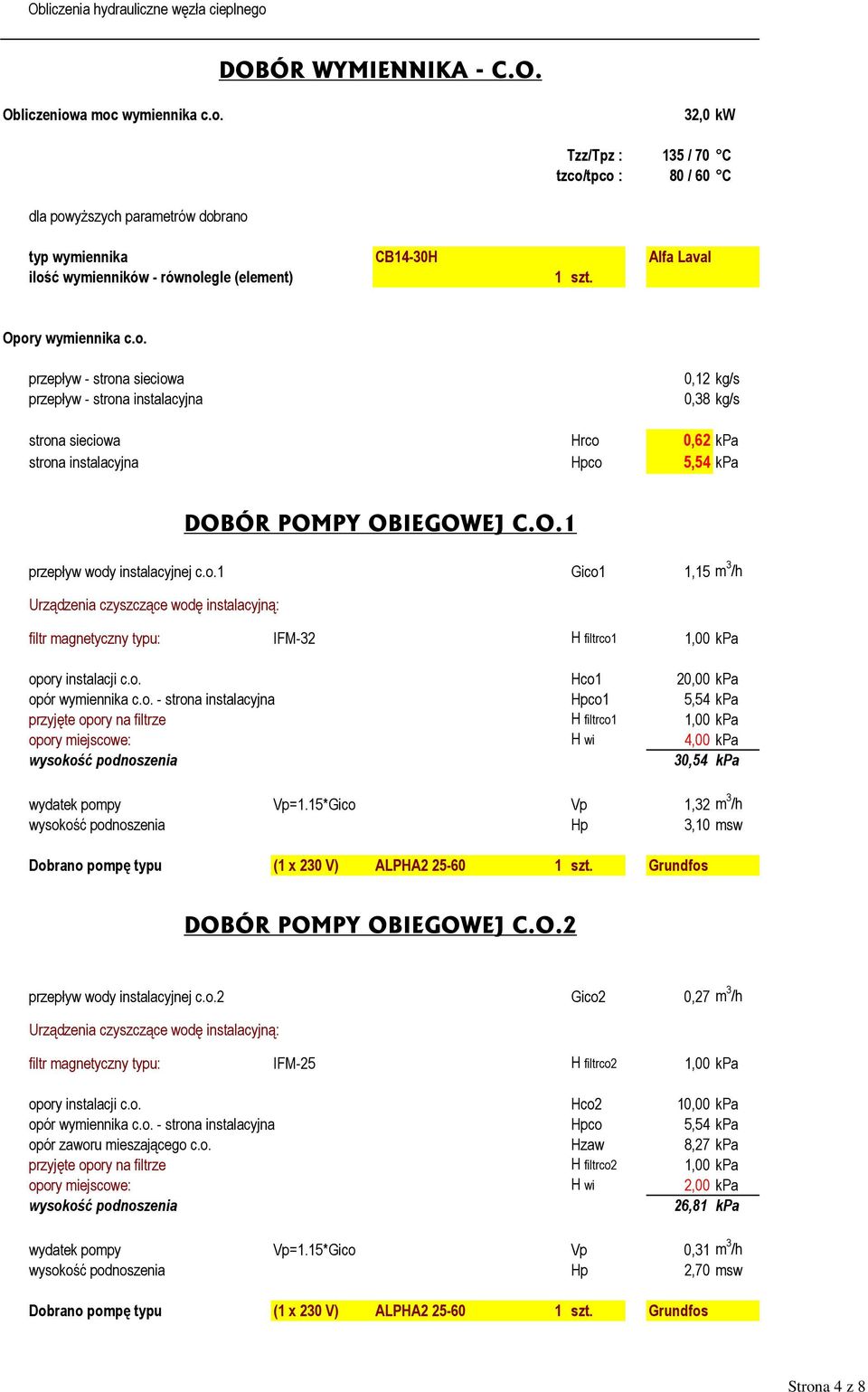

4 Obliczeniowa moc wymiennika c.o. 32,0 kw Tzz/Tpz : 135 / 70 C tzco/tpco : 80 / 60 C dla powyŝszych parametrów dobrano typ wymiennika ilość wymienników - równolegle (element) CB14-30H 1 szt. Alfa Laval Opory wymiennika c.o. przepływ - strona sieciowa przepływ - strona instalacyjna 0,12 kg/s 0,38 kg/s strona sieciowa Hrco 0,62 kpa strona instalacyjna Hpco 5,54 kpa przepływ wody instalacyjnej c.o.1 Gico1 1,15 m 3 /h Urządzenia czyszczące wodę instalacyjną: filtr magnetyczny typu: IFM-32 H filtrco1 1,00 kpa opory instalacji c.o. Hco1 20,00 kpa opór wymiennika c.o. - strona instalacyjna Hpco1 5,54 kpa przyjęte opory na filtrze H filtrco1 1,00 kpa opory miejscowe: H wi 4,00 kpa wysokość podnoszenia 30,54 kpa wydatek pompy Vp=1.15*Gico Vp 1,32 m 3 /h wysokość podnoszenia Hp 3,10 msw Dobrano pompę typu (1 x 230 V) ALPHA szt. Grundfos przepływ wody instalacyjnej c.o.2 Gico2 0,27 m 3 /h Urządzenia czyszczące wodę instalacyjną: filtr magnetyczny typu: IFM-25 H filtrco2 1,00 kpa opory instalacji c.o. Hco2 10,00 kpa opór wymiennika c.o. - strona instalacyjna Hpco 5,54 kpa opór zaworu mieszającego c.o. Hzaw 8,27 kpa przyjęte opory na filtrze H filtrco2 1,00 kpa opory miejscowe: H wi 2,00 kpa wysokość podnoszenia 26,81 kpa wydatek pompy Vp=1.15*Gico Vp 0,31 m 3 /h wysokość podnoszenia Hp 2,70 msw Dobrano pompę typu (1 x 230 V) ALPHA szt. Grundfos Strona 4 z 8

5 ciśnienie dopuszczalne wody sieciowej p 2 16,00 bar ciśnienie dopuszczalne wody instalacyjnej p 1 3,00 bar powierzchnia przekroju poprzecznego dla wymiennika typu CB14 2,7E-05 m 2 masowa przepustowość zaworu M 2,73 kg/s współczynnik wypływu dla zaworu α C 0,4 obliczeniowa średnica wlotu zaworu do 19,15 mm Dobrano zawór bezpieczeństwa typu: SYR1915 dn25, do=20mm 2 szt. Hans Sasserath Sprawdzenie poprawności doboru: masowa przepustowość dla pojedynczego zaworu M1 1,37 kg/s współczynnik wypływu dla zaworu α C 0,40 obliczeniowa średnica wlotu pojedynczego zaworu do1 13,54 mm Parametry instalacji grzewczej zapotrzebowanie ciepła Qco 32 kw pojemność instalacji ~ V 0,384 m 3 maksymalne ciśnienie w instalacji p maxco 3,0 bar obliczeniowa temperatura wody instalacyjnej na zasilaniu t Z 80,0 C obliczeniowa temperatura wody instalacyjnej na powrocie t P 60,0 C ciśnienie statyczne budynku Pstat. 1,0 bar 1. Ciśnienie wstępne w naczyniu wzbiorczym przeponowym p 1,2 bar 2. Maksymalne obliczeniowe ciśnienie w naczyniu pmax 3,0 bar 3. Pojemność uŝytkowa naczynia gęstość wody instalacyjnej w temperaturze początkowej ρ 1 999,7 kg/m 3 temperatura początkowa t 1 10,0 C przyrost objętości właściwej wody instalacyjnej v 0,0287 dm 3 /kg Minimalna pojemność uŝytkowa naczynia wzbiorczego przeponowego wyznaczona wg wzoru: Vu= V* ρ1 * v Vu 11,0 dm 3 Pojemność naczynia wzbiorczego z rezerwą eksploatacyjną Vur 14,9 dm 3 4. Pojemność całkowita naczynia Minimalna pojemność całkowita naczynia wzbiorczego wyznaczona wg wzoru: Vn= Vu* pmax+1 pmax-p Vn 33,0 dm 3 5. Rura wzbiorcza d 2,3 mm Minimalna średnica wewnętrzna rury wzbiorczej (nie mniej niŝ 20 mm): d min 20,0 mm Dobrano naczynie typu: 35NG 1 szt. Reflex Strona 5 z 8

6 Ł ŁĄ Opór węzła przyłączeniowego - zima Urządzenia czyszczące wodę sieciową: filtr magnetyczny FIG821.M-20 H filtrmsc 3,00 kpa opór na urządzeniach czyszczących: 3,00 kpa opór na urządzeniach czyszczących 3,00 kpa opór na przepływomierzu licznika głównego - zima 8,22 kpa opory miejscowe 3,00 kpa opór węzła przyłączeniowego zima Pprzyłz 14,22 kpa Strona 6 z 8

7 Zawór regulacyjny c.o. przepływ wody sieciowej przez zawór 0,43 m 3 /h Kvs zaworu regulacyjnego 1,00 m 3 /h rzeczywisty opór zaworu całkowicie otwartego H100% 18,49 kpa Dobrano zawór typu: 3222 Samson Kvs zaworu 1 m3/h średnica nominalna 15 mm prędkość przepływu na wylocie zaworu: Vrco 0,66 m/s autorytet zaworu regulacyjnego Arco 0,88 Dobrano siłownik elektryczny typu: Samson Opór gałęzi c.o. przy pełnym otwarciu zaworu reg.: Hgałco100% 21,1 kpa Zawór regulacyjny mieszający c.o. 1 przepływ wody instalacyjnej przez zawór 1,15 m 3 /h Dobrany Kvs zaworu regulacyjnego 4,00 m 3 /h rzeczywisty opór zaworu całkowicie otwartego zima Hzcwz100% 8,27 kpa Dobrano zawór typu: 3226 Samson Kvs zaworu 4 m3/h średnica nominalna 15 mm prędkość przepływu na wylocie zaworu: lato Vrcw 1,81 m/s autorytet zaworu regulacyjnego zima Arcwz 0,27 Dobrano siłownik elektryczny typu: Samson Opory gałęzi: c.o. przy pełnym otwarciu zaworu regulacyjnego : Hgałco100% 21,1 kpa Strona 7 z 8

8 ś Ś Ń przepływ wody sieciowej przez zawór zima 0,43 m 3 /h Kvs zaworu regulacyjnego 1,00 m 3 /h rzeczywisty opór zaworu całkowicie otwartego zima Hr100% 18,49 kpa Dobrano regulator typu: 45-4 PN25 Samson Kvs zaworu 1 m3/h średnica nominalna 15 mm zakres nastawy ciśnienia bar prędkość przepływu na wylocie zaworu: zima Vrdp 0,68 m/s Ś Obliczeniowa nastawa regulatora róŝnicy ciśnienia ( dla zaworów całkowicie otwartych) - ZIMA: opór wymiennika c.o. opór regulatora c.o. całkowicie otwartego opory miejscowe nastawa regulatora ciśnienia dla całkowicie otwartych regulatorów: 0,62 kpa 18,49 kpa 2,00 kpa 22,0 kpa Ę Ł Minimalne ciśnienie dyspozycyjne dla węzła - zima opór węzła przyłączeniowego regulowana róŝnica ciśnień spadek ciśnienia na regulatorze róŝnicy ciśnień całkowicie otwartym opory miejscowe Minimalne wymagane ciśnienie dyspozycyjne dla węzła zimą: 14,22 kpa 22,00 kpa 18,49 kpa 2,00 kpa 57,0 kpa Stopień otwarcia zaworu regulacji ciśnienia zima spadek ciśnienia na zaworze przy braku kryzy 63,78 kpa przepływ przez zawór 0,43 m 3 /h kv obliczeniowy 0,54 m 3 /h Kvs dobrany 1,00 m 3 /h stopień otwarcia zaworu 0,54 Strona 8 z 8
