O P I S T E C H N I C Z N Y

Transkrypt

1 - 1 - O P I S T E C H N I C Z N Y Do projektu technologicznego węzła cieplnego w projektowanym budynku mieszkalnym nr 2 na ul. Parkingowa w śyrardowie. 1. Podstawa opracowania - zlecenie Inwestora - warunki techniczne wydane przez PEC śyrardów - instalacje c.o. w proj. budynku 2. Zakres opracowania Opracowanie niniejsze obejmuje projekt wykonawczy technologii węzła cieplnego dla potrzeb ciepłej wody uŝytkowej i instalacji centralnego ogrzewania w projektowanym budynku mieszkalnym nr 2 w śyrardowie; ul. Parkingowa. 3. Dane ogólne - przeznaczenie węzła cieplnego : pokrycie potrzeb centralnego ogrzewania i c.w.u.: Qc.o.=149kW-centralne ogrzewanie; Qśrcw=42,0kW-średnie zapotrzebowanie na ciepłą wodę uŝytkową: Qmaxcw=104kW-max zapotrzebowanie na ciepłą wodę uŝytkową - temperatura wody sieciowej : zima - 130/75 stc, Hd=0,30MPa lato - 70/45 stc, Hd= 0,30MPa - rodzaj instalacji c.o. - wodna pompowa,

2 rodzaj instalacji c.w.u. - cyrkulacja wymuszona pompami cyrkulacyjnoładującymi - rodzaj grzejników : stalowe płytowe - zasilenie węzła : czynnik grzejny z m.s.c. - rodzaj węzła : węzeł c.o. i c.w.u. szeregowo-równoległy, jednostopniowy c.w., wymiennikowy - wymienniki płytowe firmy SONDEX - zabezpieczenie węzła przed wzrostem ciśnienia: strona sieciowa : regulator przepływu Hydrocontrol dn20; kv=4,7m3/h firmy OVENTROP strona instalacyjna c.o.: naczynie przeponowe i zawór bezpieczeństwa strona instalacyjna z.w.u.: zawór bezpieczeństwa -wymiennik c.w.u. 4. OPIS SZCZEGÓŁOWY 4.1. Instalacje technologiczne węzła Przewody wody grzejnej: - rury stalowe czarne instalacyjne ze szwem wg PN-84/H łączone przez spawanie, kolana R=2D, Przewody ciepłej wody i cyrkulacji : - rury stalowe podwójnie ocynkowane łączone za pomocą kształtek ocynkowanych, Przewody zimnej wody : - rury stalowe pojedyńczo ocynkowane łączone za pomocą kształtek ocynkowanych,

3 Armatura instalacji Woda grzejna: - zawory przelotowe lub zwrotne kulowe kołnierzowe mosięŝne PN 16 kg/cm2 lub 25 kg/cm2, max. temperatura pracy 200 o C. - zawory zwrotne mosięŝne ze spręŝyną PN 6 kg/cm2 lub 10 kg/cm2, max. temperatura pracy 100 o C Regulacja automatyczna węzła cieplnego a) wymienniki c.o.- firmy TAC typu XENTA 320 N/P z RS232+M.-BUS, z czujnikiem temperatury zewnętrznej firmy TAC typu EGU i czujnikiem temp. przylgowym STC 110. b) wymienniki c.w.- zawór regulacyjny 3222/5825 i dn20 kv=6,3m3/h z siłownikiem Samson, z dwoma czujnikami: zanurzeniowymi wody instalacyjnej c) pompa cyrkulacyjno-ładująca praca ciągła d) uzupełnianie instalacji z wysokich parametrów ( z przewodu powrotnego) do przewodu powrotnego z instalacji c.o. Napełnianie odbywać się będzie za pomocą otwarcia zaworu CALEFI dn15 e) pompa obiegowa praca sterowana regulatorem pogodowym węzła cieplnego

4 Aparatura kontrolno-pomiarowa a) stabilizacja ciśnień po stronie sieciowej regulator PRZEPŁYWU Hydrocontrol dn 20 firmy OVENTROP b) pomiar ciepła : potrzeby węzła cieplnego: centralne ogrzewanie i c.w.u. - CIEPŁOMIERZ ULTRADŹWIĘKOWY POLLUSTAT E dn25 kv=3,5m3/h firmy SENSUS( przewód powrotny wysokich parametrów )-ze złączem M.-BUS potrzeby węzła cieplnego: centralne ogrzewanie - CIEPŁOMIERZ ULTRADŹWIĘKOWY POLLUSTAT E dn20 kv=2,5m3/h firmy SENSUS( przewód powrotny wysokich parametrów )-ze złączem M.-BUS c) pomiar ciepłej wody uŝytkowej -woda zimna uŝytkowa : wodomierz dn 20 z konrtaktonowym urządzeniem zdalnego przekazywania danych model 05-Metron -woda do uzupełniania zładu centralnego ogrzewania : wodomierz dn 15 z konrtaktonowym urządzeniem zdalnego przekazywania danych model 05-Metron 6. Zabezpieczenie antykorozyjne Zabezpieczenie przed korozją naleŝy wykonać dla rur czarnych. Roboty prowadzić zgodnie z instrukcją KOR-3A. Oczyszczenie rur ręczne, malowanie farbą kreadurową zgodnie z instrukcją KOR-3A.

5 Izolacje termiczne Izolacje termiczne rurociągów wykonać otulinami TERMAFLEX gr. 20mm. Izolację termiczną zasobnika ciepła wykonać matami z wełny mineralnej w płaszczu z blachy stalowej. Izolację wymienników wykonać z otulin z pianki poliuretanowej. Po wykonaniu izolacji rurociągi naleŝy pomalować : - woda 130stC kolor czerwony - woda 60stC (sieciowa) kolor czerwony przerywany co 0,5m. - woda 55stC (instalacyjna) kolor Ŝółty przerywany co 0,5m - woda 80stC (instalacyjna) kolor Ŝółty - woda ciepła instalacyjna kolor zielony - woda cyrkulacyjna kolor zielony przerywany co 0,5m - woda zimna kolor niebieski 8. Wytyczne montaŝowe BranŜa instalacji sanitarnej: a) wykonać podłączenie węzła kompaktowego - do wysokich parametrów, - do rozdzielaczy c.o. - z naczyniem przeponowym - do zasobnika ciepłej wody - z wodą zimną

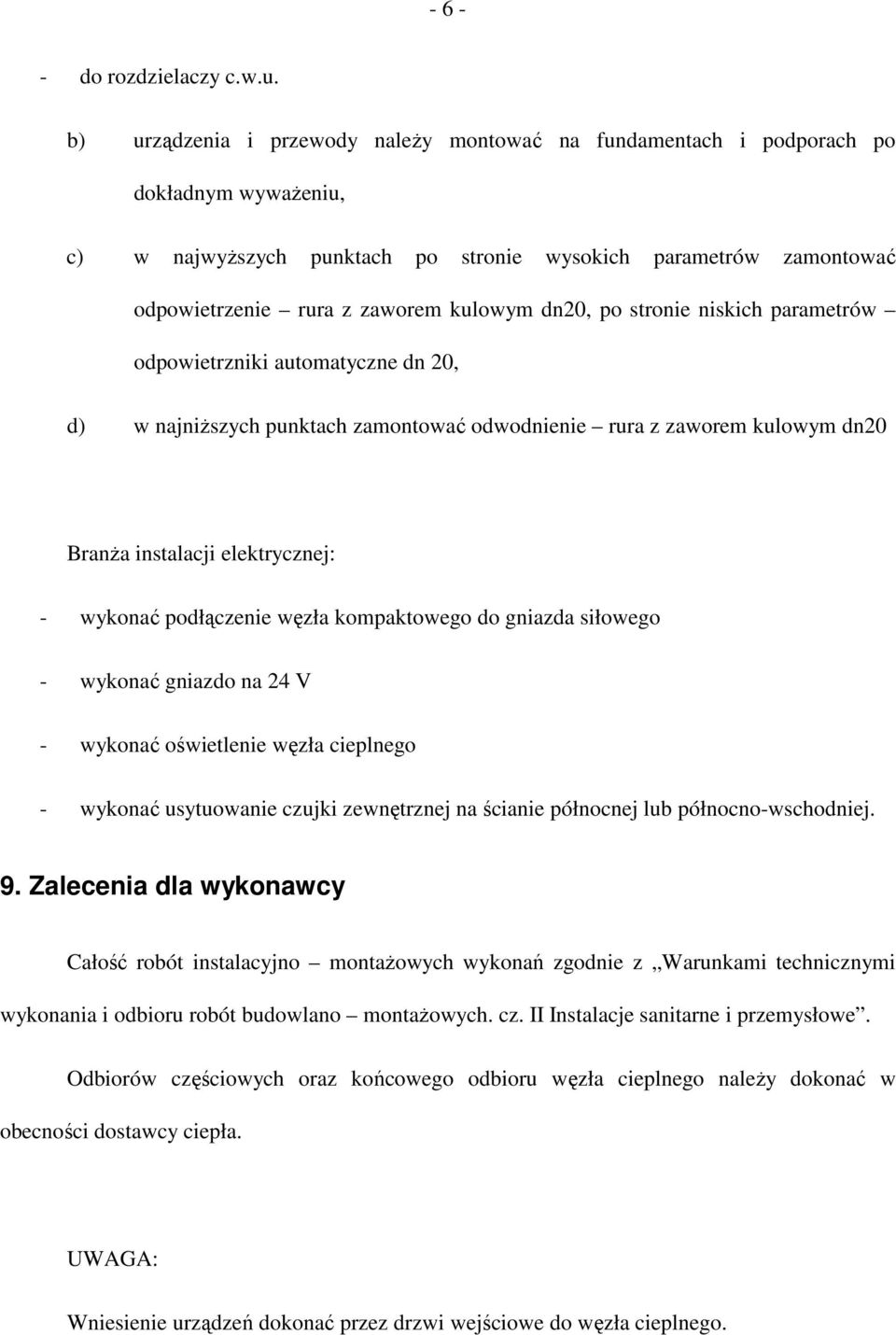

6 do rozdzielaczy c.w.u. b) urządzenia i przewody naleŝy montować na fundamentach i podporach po dokładnym wywaŝeniu, c) w najwyŝszych punktach po stronie wysokich parametrów zamontować odpowietrzenie rura z zaworem kulowym dn20, po stronie niskich parametrów odpowietrzniki automatyczne dn 20, d) w najniŝszych punktach zamontować odwodnienie rura z zaworem kulowym dn20 BranŜa instalacji elektrycznej: - wykonać podłączenie węzła kompaktowego do gniazda siłowego - wykonać gniazdo na 24 V - wykonać oświetlenie węzła cieplnego - wykonać usytuowanie czujki zewnętrznej na ścianie północnej lub północno-wschodniej. 9. Zalecenia dla wykonawcy Całość robót instalacyjno montaŝowych wykonań zgodnie z Warunkami technicznymi wykonania i odbioru robót budowlano montaŝowych. cz. II Instalacje sanitarne i przemysłowe. Odbiorów częściowych oraz końcowego odbioru węzła cieplnego naleŝy dokonać w obecności dostawcy ciepła. UWAGA: Wniesienie urządzeń dokonać przez drzwi wejściowe do węzła cieplnego.

7 - 7 - II OBLICZENIA WĘZŁA CIEPLNEGO 1. Bilans ciepła a) na potrzeby c.o. 1. Bud. mieszkalny 149,0 kw b) na potrzeby c.w.u. K h Q śr Q nmax 1. 2, Dobór urządzeń 2.1 Dobór wymienników c.o. a) dane wyjściowe - zapotrzebowanie ciepła na c.o ,0 kw, - parametry wody sieciowej - 130/75 o C, - parametry wody instalacyjnej - 80/60 o C, - wymienniki płytowe firmy Sondex-lutowane b) obliczeniowy przepływ wody sieciowej : ΣG r = 149/[4,19 (130-75)] = 0,64 kg/s

8 - 8 - e) obliczeniowy przepływ wody instalacyjnej ΣG p = 149/[4,19 (80-60)] = 1,78 kg/s Dobrano wymiennik SL34-BR25-50-TL-LQUID i) straty ciśnienia przepływu wody przez wymiennik centralnego ogrzewania - przepływ wody sieciowej p r= 1,99kPa - przepływ wody instalacyjnej przez wymiennik ciepła p i= 15,38kPa Temperatura wody powrotnej z wymiennika c.o. w okresie przejściowym T p = T p2 - G p /G r (T 2 - T 1 ) = 60 1,42/0,52 (51,8-43,5) = 39,38 o C 2.2 Obliczenie wydajności pomp obiegowych Wymagana wysokość podnoszenia pomp: a) opory hydrauliczne instalacji c.o. 4000daPa b) opory hydrauliczne węzła cieplnego 2000daPa Σ 6000daPa Wartość wymaganej wysokości podnoszenia pomp wynosi p = 6000 x 1,1 = 6600 dapa Wymagana wydajność pomp: G p = 1,1 x 1,42 kg/s = 1,56 kg/s = 5616kg/h Zaprojektowano 1 pompę UPE STRATOS 40/1-8 firmy WILO U n = 1x230V, 50/60 Hz 2.3 Obliczenie wydajności wymienników ciepłej wody uŝytkowej. a) dane wyjściowe - maksymalne zapotrzebowanie ciepła na c.w kw, - parametry wody sieciowej

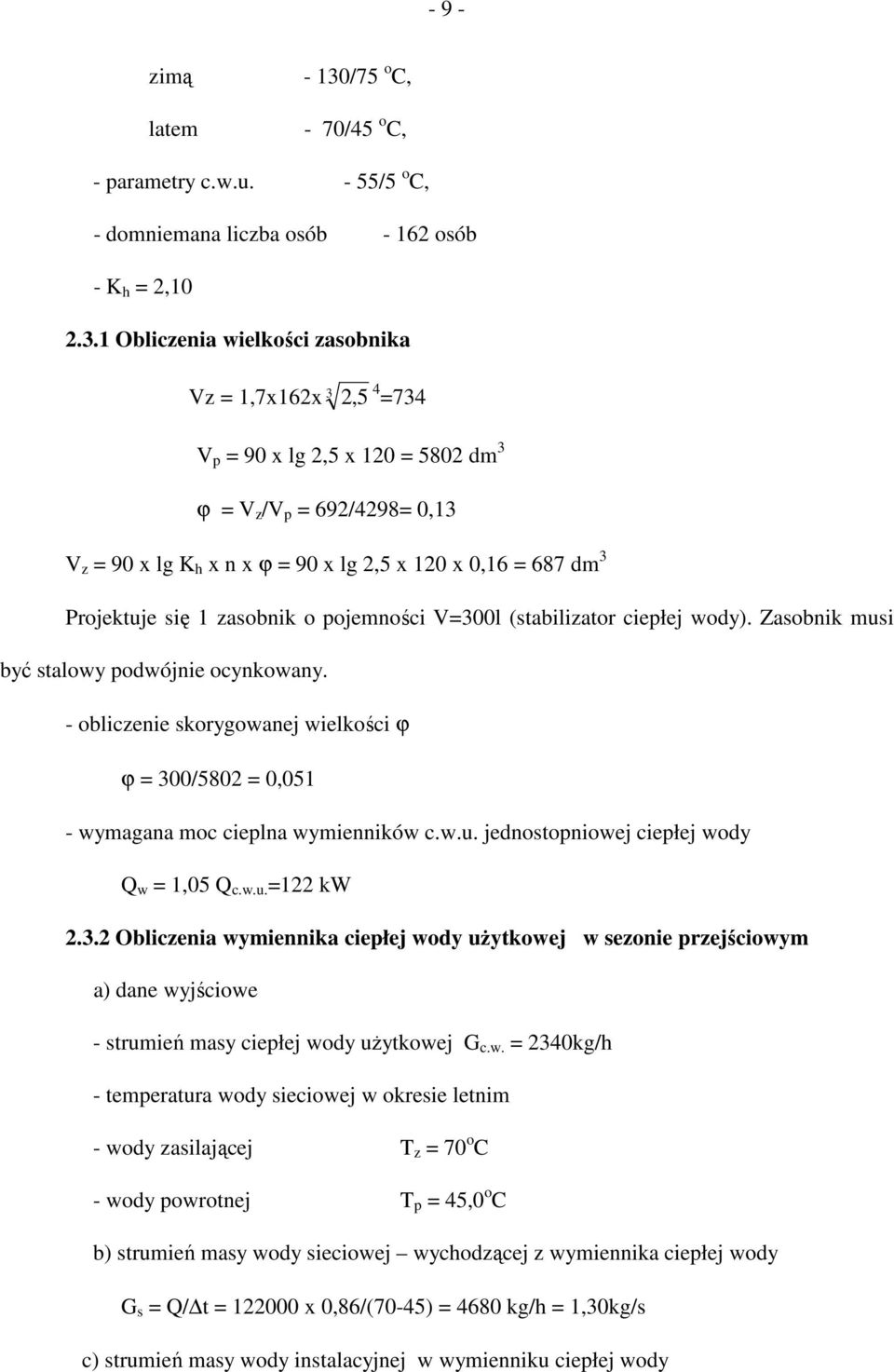

9 - 9 - zimą - 130/75 o C, latem - 70/45 o C, - parametry c.w.u. - 55/5 o C, - domniemana liczba osób osób - K h = 2, Obliczenia wielkości zasobnika Vz = 1,7x162x 3 2, 5 4 =734 V p = 90 x lg 2,5 x 120 = 5802 dm 3 ϕ = V z /V p = 692/4298= 0,13 V z = 90 x lg K h x n x ϕ = 90 x lg 2,5 x 120 x 0,16 = 687 dm 3 Projektuje się 1 zasobnik o pojemności V=300l (stabilizator ciepłej wody). Zasobnik musi być stalowy podwójnie ocynkowany. - obliczenie skorygowanej wielkości ϕ ϕ = 300/5802 = 0,051 - wymagana moc cieplna wymienników c.w.u. jednostopniowej ciepłej wody Q w = 1,05 Q c.w.u. =122 kw Obliczenia wymiennika ciepłej wody uŝytkowej w sezonie przejściowym a) dane wyjściowe - strumień masy ciepłej wody uŝytkowej G c.w. = 2340kg/h - temperatura wody sieciowej w okresie letnim - wody zasilającej T z = 70 o C - wody powrotnej T p = 45,0 o C b) strumień masy wody sieciowej wychodzącej z wymiennika ciepłej wody G s = Q/ t = x 0,86/(70-45) = 4680 kg/h = 1,30kg/s c) strumień masy wody instalacyjnej w wymienniku ciepłej wody

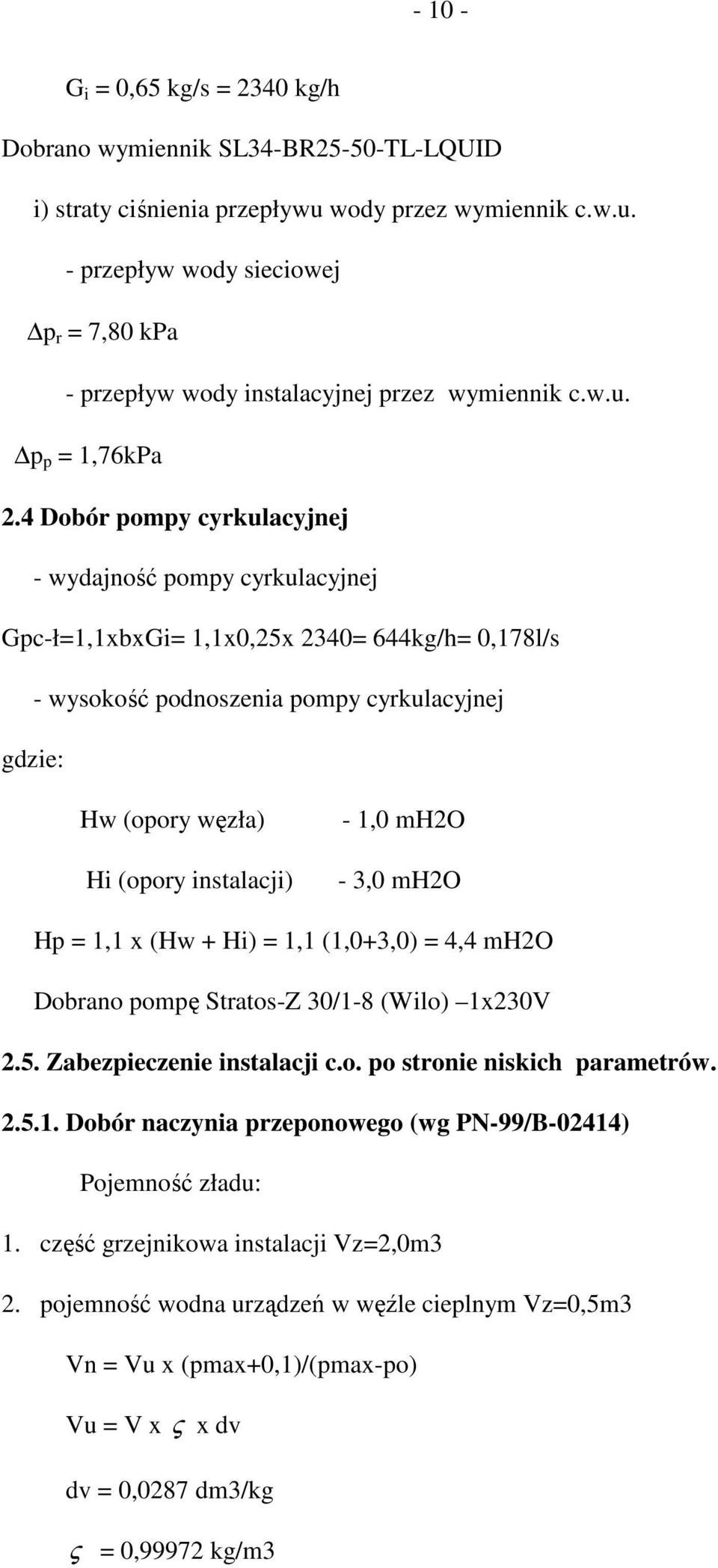

10 G i = 0,65 kg/s = 2340 kg/h Dobrano wymiennik SL34-BR25-50-TL-LQUID i) straty ciśnienia przepływu wody przez wymiennik c.w.u. - przepływ wody sieciowej p r = 7,80 kpa - przepływ wody instalacyjnej przez wymiennik c.w.u. p p = 1,76kPa 2.4 Dobór pompy cyrkulacyjnej - wydajność pompy cyrkulacyjnej Gpc-ł=1,1xbxGi= 1,1x0,25x 2340= 644kg/h= 0,178l/s - wysokość podnoszenia pompy cyrkulacyjnej gdzie: Hw (opory węzła) Hi (opory instalacji) - 1,0 mh2o - 3,0 mh2o Hp = 1,1 x (Hw + Hi) = 1,1 (1,0+3,0) = 4,4 mh2o Dobrano pompę Stratos-Z 30/1-8 (Wilo) 1x230V 2.5. Zabezpieczenie instalacji c.o. po stronie niskich parametrów Dobór naczynia przeponowego (wg PN-99/B-02414) Pojemność zładu: 1. część grzejnikowa instalacji Vz=2,0m3 2. pojemność wodna urządzeń w węźle cieplnym Vz=0,5m3 Vn = Vu x (pmax+0,1)/(pmax-po) Vu = V x ς x dv dv = 0,0287 dm3/kg ς = 0,99972 kg/m3

11 Vz = 2,5 m3 Vu = 0,0287 x 2,5 x 0,99973 = 0,072 m3 Vn = 0,072 x (0,45+ 0,1)/(0,45-0,16) = 0,165 m3 VuR = V u +V x Ex 10=50dm3+95x1,0%x10=59dm3 VnR = VuR x (pmax+0,1)/(pmax-pr) P R ={(p max +1)/(1+V u /V ur [{(p max +1)/(p max -p)}-1]}1= {(4,5bar+1)/(1+72/165[{(4,5+1)/(4,5-2,1)}-1]}-1=3,1bara VnR=88,5x(4,5+1)/(4,5-3,1)=347dm3 Dobrano 2 naczynia przeponowe firmy Reflex typu N Vc=200l Vu=91 l na ciśnienie 5 bar. Ciśnienie statyczne panujące w naczyniu powinno wynosić 2,1 bar Dobór zaworów bezpieczeństwa Zawór bezpieczeństwa po stronie wody instalacyjnej wymiennika c.o. - ZB1 (wg PN-99/B-02414) M- masowa przepustowość zaworu bezpieczeństwa w kg/s M= 447,3 x b x A x ( p 2 p1) xς =447,3x2x0,0001 ( 1,6 0,6) x961, 8 =2,77kg/s Do=54 M /( αc p1xς ) =54 2,77 / 0,35 0,6x 961, 8 =30,99mm Zaprojektowano zawór bezpieczeństwa spręŝynowy nr kat 1915 gwintowany dn40, do = 35 mm, ze spręŝyną o nastawie 6 bar. 3. Zawór bezpieczeństwa na przewodzie przed wymiennikami c.w. (wg PN-76/B-02440) - strona instalacyjna c.w. Gs = 2340 kg/h G- Masowa przepustowość zaworu

12 G=1,59xα c1 xbxfx ( p3 p1) ς =1,59x1x1x100x ( 16 6)985, 6 =15785kg/h α c1 = 1; b=1; F=100,0mm2 d- średnica wylotu zaworu d= 4G /(3,14 x1,59 xαc( (1,1 xp1 p2) xζ ) α c = 0,25 d= 4x15785/(3,14 x1,59 x0,25( (1,1 x6 0) x985,6) =25,0mm Zaprojektowano zawór bezpieczeństwa spręŝynowy nr kat 2115 wlk. Dn32, do=27, ze spręŝyną o nastawie na ciśnienie 6,0 bar Dobór zaworów regulacyjnych Zawór regulacyjny na c.o. (strona sieciowa) Gs = 0,64kg/s = 2304 kg/h=2,304m3/h K vs =1,25Gs/ dp =1,25x2,304/ 0, 3 ==5,25m3/h Dobrano zawór regulacyjny typu TAC Venta V211T do 150oC o średnicy zaworu dn20 i kv =6,30 m3/h. Zawór współpracuje z siłownikiem FORTA M400 firmy TAC, z regulatorem elektronicznym firmy TAC typu XENTA 320 N/P z RS232+M.-BUS, z czujnikiem temperatury zewnętrznej firmy TAC typu EGU i czujnikiem temp. przylgowym STC Zawór regulacyjny na ciepłej wodzie (strona sieciowa) Gs = 4058 kg/h (okres letni) K vs =1,25Gs/ dp =1,25x4,058/ 0, 6 ==6,34m3/h Dobrano zawór regulacyjny typu TAC Venta V211T do 150oC o średnicy zaworu dn20 i kv =6,30 m3/h. Zawór współpracuje z

13 siłownikiem FORTA M310 firmy TAC, z regulatorem elektronicznym firmy TAC typu XENTA 320 N/P z czujnikiem temperatury zanurzeniowym STP Strata ciśnienia na zaworze regulacyjnym-c.w.u. Gs = 1844 kg/h Gs = 4058 kg/h Dp = 1,42 mh2o - okres zimowy Dp = 6,40 mh2o - okres letni 2.8. Dobór liczników ciepła po stronie sieciowej 1. Obieg centralnego ogrzewania i ciepłej wody uŝytkowej Gs = 4174 m3/h Do pomiaru i rejestracji energii cieplnej zgodnie z warunkami technicznymi wydanymi przez PEC w śyrardowie zaprojektowano: potrzeby węzła cieplnego: centralne ogrzewanie i c.w.u. - CIEPŁOMIERZ ULTRADŹWIĘKOWY POLLUSTAT E dn25 kv=3,5m3/h firmy SENSUS( przewód powrotny wysokich parametrów )-ze złączem M.-BUS Strata ciśnienia na liczniku ciepła wynosi: a) okres letni obieg c.w.u. Gs = 4058 kg/h 2. Obieg centralnego ogrzewania potrzeby węzła cieplnego: centralne ogrzewanie - CIEPŁOMIERZ ULTRADŹWIĘKOWY POLLUSTAT E dn20 kv=2,5m3/h firmy SENSUS( przewód powrotny wysokich parametrów )-ze złączem M.-BUS Strata ciśnienia na liczniku ciepła wynosi: a) w sezonie grzewczym : wynosi Dp = 0,6 mh2o.

14 Uzupełnianie instalacji c.o. 3.1 Obliczeniowa wielkość kryzy dławiącej G =0,10* 6,4 m3/h =0,64m3/h Dk=10 4 G / dp dpstr =10 4 0,64 /{(1,6 0,60) 0,03} =9,0mm W węźle cieplnym na rurociągu uzupełniającym w budynku nr 2 przyjęto kryzę o średnicy dn 9,0mm Uzupełnianie instalacji c.o. zaprojektowano z wysokich parametrów (z przewodu powrotnego) do przewodu powrotnego instalacji c.o.. Napełnianie odbywa się będzie za pomocą otwarcia zaworu automatycznego dn15 Calefi. Temperatura pracy zaworu 75oC. Zakres nastawy 1,5-6,0 bar. Ustawić zawór na 2,1 bara. 4. Obliczenia hydrauliczne 4.1 Okres zimowy a) obieg c.o. - opór zaworu regulacyjnego 3000 dapa - opór wymienników c.o. 199 dapa - opór przewodów c.o. 200 dapa 3399 dapa b) obieg c.w.u. - opór zaworu regulacyjnego 1050 dapa - opór wymienników c.w. 780 dapa - opór przewodów c.w. 200 dapa 2030 dapa

15 c) wymagane ciśnienie dyspozycyjne - opór przewodów wspólnych 300 dapa - opór wymienników c.o dapa - licznik ciepla + filtr 1400 dapa 5200 dapa Wymagane ciśnienie dyspozycyjne w okresie przejściowym wynosi ok. 5,5 mh2o. 4.2 Okres letni a) wymagane ciśnienie dyspozycyjne - opór wymiennika c.w.u. 780 dapa - licznik ciepła + filtr 1400 dapa - opór przewodów c.w. 200 dapa - opór zaworu regulacyjnego c.w dapa 3430daPa Wymagane ciśnienie dyspozycyjne dla węzła wynosi ok. 3,50 mh2o 5. Dobór regulatora ciśnienia 5.1 Okres przejściowy i letni G = 3,25 m3/h Hd przed wejściem do węzła wynosi H = 30,0 mh2o Dp = 30,0-5,5 = 24,5 mh2o Kvc=3,25x1,25/ 24, 5 =0,82m3/h

16 Ciśnienie dysp.=5,5m3/h Przyjmuje się regulator przepływu Hydrocontrol firmy Oventrop o średnicy dn20 i kv = 4,7m3/h i dp=2,4bara.

17 Z A W A R T O Ś Ć O P R A C O W A N I A I. CZĘŚĆ OPISOWA 1. Opis techniczny 2. Warunki techniczne 3. Obliczenia i dobór urządzeń 4. Wykaz urządzeń 5. Uprawnienia projektantów i wpis do P I I B II. CZĘŚĆ GRAFICZNA 1. Schemat technologiczny węzła 2. Rzut pomieszczenia węzła cieplnego 1:50
