1 TANTRAX Operatorska stacja czołowa oriented

2 Telewizja cyfrowa z VECTOR Dzięki unikalnemu doświadczeniu, rozwiązania VECTOR w pełni odpowiadają na potrzeby operatorów VECTOR jest jedyną firmą na rynku, która potrafi zaprojektować i wyprodukować produkt, a następnie w oparciu o niego uruchomić system telewizji cyfrowej, zapewniając przy tym niezbędny know-how. Takie unikalne połączenie kompetencji i doświadczenia z działalności na rynkach europejskich pozwalają na tworzenie produktów dopasowanych do potrzeb rynkowych. Oferta DTV i współpraca z VECTOR zapewniają bezpieczeństwo biznesu operatora Jako producent z 22 letnim doświadczeniem w produkcji urządzeń dla operatorów HFC oferujemy wysoką stabilność produktów potwierdzoną 3 letnią gwarancją. Własne R&D i ciągłe inwestycje na poziomie 15% przychodów przekładają się na rozwój nowoczesnej oferty. Pozwala to zapewnić stabilność i bezpieczeństwo biznesu operatora. Wspólnie planujemy rozwój biznesu naszych Klientów w oparciu o usługi telewizyjne Klienci VECTOR mają realny wpływ na opracowanie produktów DTV VECTOR i ich finalny kształt, co daje im narzędzia do kreowania nowoczesnej i konkurencyjnej oferty dla swoich abonentów. Razem z naszymi Klientami poszukujemy nowych usług zwiększających poziom przychodów od abonenta. VECTOR zapewnia wysoki standard wsparcia technicznego Firma dysponuje profesjonalnym i największym zespołem ekspertów technicznych na rynku. Posiadamy narzędzia do szybkiego reagowania na zgłoszenia Klientów, utrzymujemy z nimi stały kontakt wspierając wzajemny rozwój kompetencji i wiedzy. Operatorska stacja czołowa oriented TANTRAX to nowoczesna platforma multimedialna, która dzięki swoim ogromnym możliwościom i wielu funkcjonalnościom spełnia oczekiwania zarówno operatorów ISP i HFC, jak i dostawców treści. Standardowa obudowa 1 RU i zastosowanie modułów funkcjonalnych sprawia, że TANTRAX jest rozwiązaniem uniwersalnym. W jednej obudowie dostępnych jest 6 slotów, w których można zainstalować dowolną kombinację modułów. Platforma wspiera każdy rodzaj wejścia, ASI, QAM, SAT, COFDM, SDI oraz wszystkie wyjścia, QAM, ASI, COFDM. Istnieją również karty wspierające deskramblowanie, skramblowanie, enkodowanie, dekodowanie i transkodowanie. Pozwala to na zbudowanie w oparciu o TANTRAX dowolnego scenariusza systemu. Wysoki poziom stabilności i bezpieczeństwa TANTRAX został osiagnięty dzięki zaawansowanym możliwościom i konfiguracjom redundancji kart, chassis i stacji czołowej. Modułowość w połączeniu z różnorodnością dostępnych kart realizujących wszystkie potrzebne funkcjonalności oraz możliwość rozbudowy stacji od jednego do całego systemu połączonych ze sobą chassis zabezpiecza przyszłe potrzeby rozwoju operatora usług. TANTRAX posiada standardowo wbudowane porty GbE na przednim panelu. Obsługują one protokoły UDP, RTP, strumienie SPTS/MPTS i transmisję unicast/multicast. Oznacza to, że bez potrzeby użycia dodatkowej karty, TANTRAX jest oriented i może być zastosowany w nowoczesnych systemach Cloud. Stabilność i bezpieczeństwo klasy operatorskiej Możliwość budowy dowolnego scenariusza systemowego Funkcjonalność, która wychodzi naprzeciw oczekiwaniom operatorów HFC i ISP oraz dostawców kontentu Zabezpieczenie od przyszłych potrzeb i rozwoju usług operatora oriented Duży stopień integracji i modułowość

3 Interfejsy TANTRAX TANTRAX TANTRAX został wyposażony w porty wejściowe/ wyjściowe 4GbE zintegrowane na panelu przednim, 2 porty główne i 2 porty dodatkowe. Stacja może pracować jako remultiplekser bez żadnych dodatkowych kart. TANTRAX jest -oriented, interfejsy są zawsze dostępne na platformie przy dowolnej konfiguracji kart. Ta cecha daje bardzo wiele elastyczności, m.in. pozwala na użycie TANTRAX w nowoczesnym systemie cloud lub podłączenie wielu chassis w różnych konfiguracjach w jeden system stacji czołowej Chassis GbE porty wejściowe/wyjściowe Możliwość pracy jako remultiplexer oraz sygnalizacja PSI/SI 6 slotów na moduly funkcjonalne 8 9 Moduły skramblera instalowane na płycie głównej 2 redundantne zasilacze Wyświetlacz LCD na panelu przednim 1 - wyświetlacz, 2 - przyciski kontrolne, 3 - port kontrolny ETH, 4 - port CA, 5-2 główne porty GbE, 6-2 dodatkowe porty GbE, 7 - karta QAM (podwójny slot), 8-6 slotów na moduły funkcjonalne, 9-2 zasilacze hot swap Chassis Przetwarzanie danych wewnętrznych Do 12 Gb/s Odbiorniki sat. DVB-S/DVB-S2 FTA Do 24 Odbiorniki sat. DVB-S/DVB-S2 z CI Do 6 Enkodowanie/dekodowanie strumieni MPEG-2/MPEG-4 (H.264) Do 12 Nośne QAM (annex A) Do 36 Wejścia/wyjścia ASI Do 30/24 Sloty CI (deskrambling) Do 12 Liczba strumieni Do 512 Liczba serwisów Do 1024 Skrambling DVB-CA Redundancja zasilania Moduł na płycie głównej W standardzie Zarządzanie i konfiguracja Wyświetlacz i przyciski na przednim panelu Wbudowany serwer WEB Aplikacja typu serwer - klient TMS (TANTRAX Management System) Inne Obudowa 1RU, 19 Wymiary (S x W x G) 483 x 44 x 502 mm Waga 6 kg Napięcie zasilania V AC Pobór prądu 80 W Temperatura pracy 5 40 ºC Wilgotność 80 % Interfejs GbE () Liczba zintegrowanych portów GbE 4 (2 główne / 2 backup) Maksymalne obciążenie portu Do 960 Mb/s Wspierane strumienie SPTS/MPTS Liczba wejściowych strumieni na port 256 Liczba wyjściowych strumieni na port 256 Długość pakietów 188/204 Bajt Wspierane protokoły UDP, RTP Typ transmisji Unicast/Multicast Typy przepływności VBR/CBR

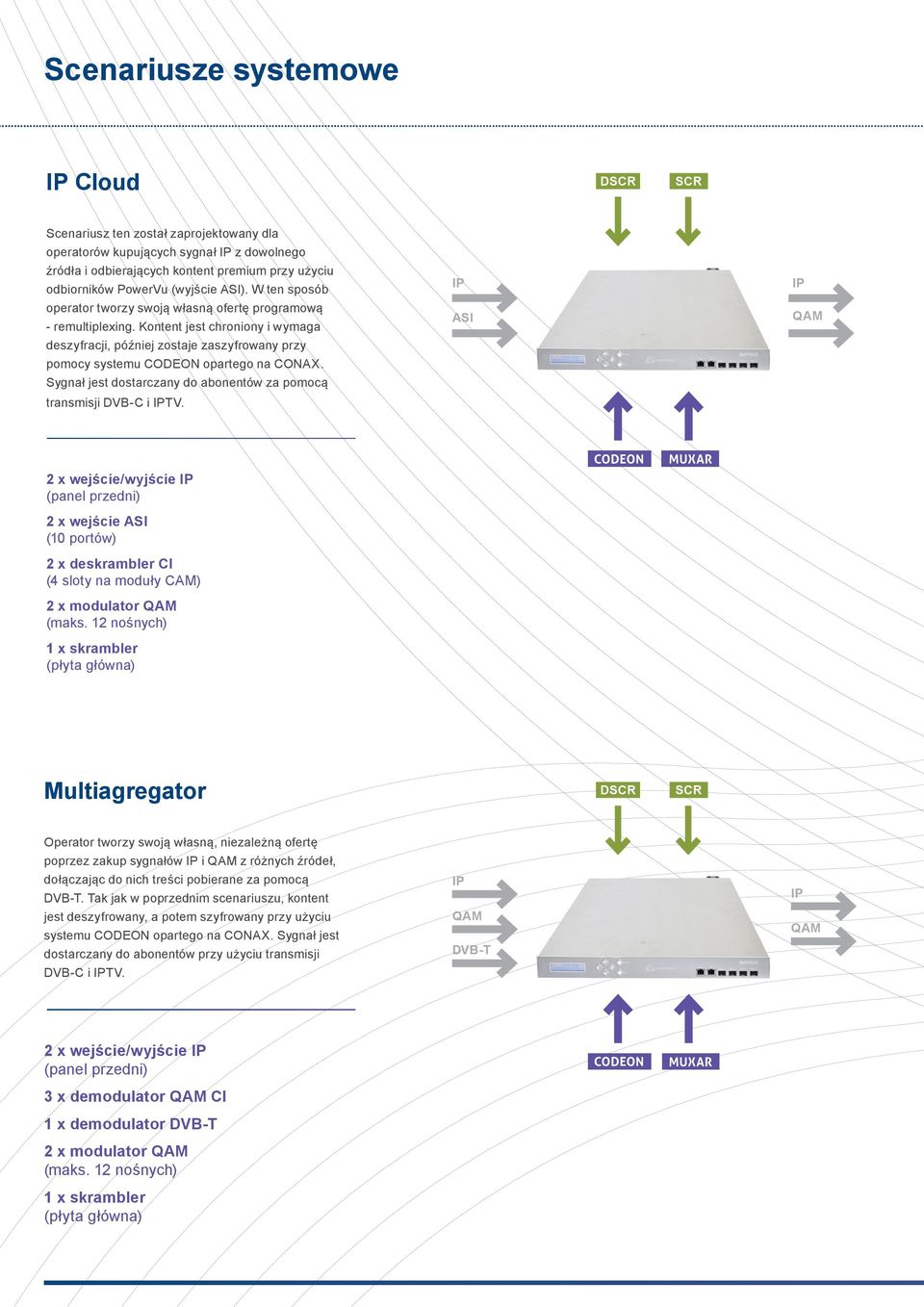

4 Scenariusze systemowe Cloud DSCR SCR Scenariusz ten został zaprojektowany dla operatorów kupujących sygnał z dowolnego źródła i odbierających kontent premium przy użyciu odbiorników PowerVu (wyjście ASI). W ten sposób operator tworzy swoją własną ofertę programową - remultiplexing. Kontent jest chroniony i wymaga deszyfracji, później zostaje zaszyfrowany przy pomocy systemu CODEON opartego na CONAX. Sygnał jest dostarczany do abonentów za pomocą transmisji DVB-C i TV. ASI QAM 2 x wejście/wyjście (panel przedni) 2 x wejście ASI (10 portów) 2 x deskrambler CI (4 sloty na moduły CAM) 2 x modulator QAM (maks. 12 nośnych) 1 x skrambler (płyta główna) CODEON MUXAR Multiagregator DSCR SCR Operator tworzy swoją własną, niezależną ofertę poprzez zakup sygnałów i QAM z różnych źródeł, dołączając do nich treści pobierane za pomocą DVB-T. Tak jak w poprzednim scenariuszu, kontent jest deszyfrowany, a potem szyfrowany przy użyciu systemu CODEON opartego na CONAX. Sygnał jest dostarczany do abonentów przy użyciu transmisji DVB-C i TV. QAM DVB-T QAM 2 x wejście/wyjście (panel przedni) 3 x demodulator QAM CI 1 x demodulator DVB-T 2 x modulator QAM (maks. 12 nośnych) 1 x skrambler (płyta główna) CODEON MUXAR

5 TANTRAX Typowy scenariusz DSCR SCR Jest to typowa stacja czołowa, dzięki której operator odbiera podstawową ofertę ze źródeł satelitarnych oraz kontent premium po. Treści są deszyfrowane, a potem szyfrowane za pomocą niezależnego systemu CONAX. Sygnał jest dostarczany do abonentów przy użyciu transmisji DVB-C. SAT QAM 2 x wejścia/wyjścia (panel przedni) 1 x karta odbiornika DVB-S/S2 FTA (4 odbiorniki SAT) 1 x karta odbiornika DVB-S/S2 CI 2 x deskrambler CI (4 sloty na moduły CI) 2 x modulator QAM (maks. 12 nośnych) 1 x skrambler (płyta główna) CONAX MUXAR Właściciel Kontentu ENCOD TRANSCOD SCR Oferta ta skierowana jest do nadawców lub operatorów z własnym kontentem. W tej konfiguracji możliwe jest dekodowanie, enkodowanie i transkodowanie treści MPEG-2/4 SD/HD dostarczonych przez SDI lub. Później sygnał jest szyfrowany i transportowany przez ASI lub. Opcjonalnie możliwa jest również multipleksacja statystyczna i redundancja. SD/HD SDI ASI 2 x wejście/wyjście (panel przedni) 4 x enkoder/transkoder MPEG-4 SD/HD (8 serwisów) 1 x MPEG-2 SD enkoder (analog, 2 serwisy) 1 x karta z wejściem/wyjściem ASI 1 x skrambler (płyta główna) CODEON MUXAR

6 Moduły funkcjonalne Moduły modulatorów i demodulatorów Karta z wejściem QAM-CI Wejścia: 1 x RF Wyjście loop: 1 x RF Konstelacje QAM 16, 32, 64, 128, 256 Zakres częstotliwości MHz Symbol rate Msym/s Poziom wejściowy db Liczba programów deskramblowanych przez każdy moduł CAM Wsparcie TR QAMI Karta z wyjściem QAM Do 6 nośnych QAM ITU-T J.83 AnnexA, B i C Konstelacje QAM 64, 128, 256 Zakres częstotliwości MHz Symbol rate (1K krok) Msym/s Poziom wyjściowy dbuv MER (balans wył.) db MER (balans wł.) 44 db QAMO Karta demodulująca do odbioru DVB-S/S2 4 kanały wejściowe sygnałów satelitarnych Wejścia: 4x RF Zakres częstotliwości MHz Poziom wejściowy dbm Symbol rate Msym/s Maks. przepłwyność TS 120 (DVB-S2) Mb/s Modulacja Współczynnik roll-off FEC Moc LNB DVB-S: QPSK DVB-S2: QPSK, 8PSK DVB-S: 0.35 DVB-S2: 0.35, 0.25, 0.2 DVB-S: 1/2,2/3,3/4,5/6,7/8 DVB-S2: 1/2,3/5,2/3,3/4,4/5,5/6,8/9,9/10 13V, 18V on/off, 22kHz on/off S2I

7 TANTRAX Karta deskramblująca do odbioru DVB-S/S2 Wejścia: 1 x RF Wyjście loop: 1 x RF 2 x CI Zakres częstotliwości MHz Poziom wejściowy dbm Symbol rate Msym/s FEC Modulacja Maks. liczba deskramblowanych kanałów DVB-S 1/2, 2/3, 3/4, 5/6, 7/8 DVB-S2 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10 QPSK/8PSK 16 S2I2CI Karta demodulująca do odbioru DVB-T/T2 4 kanały wejściowe sygnałów telewizji naziemnej Wejścia: 4x RF Zakres częstotliwości MHz Poziom wejściowy dbm Wejściowe pasmo przenoszenia 5,6,7,8 (DVB-T2) MHz Symbol rate Msym/s Modulacja FEC DVB-T: QPSK, 16 QAM, 64 QAM DVB-T2: QPSK, 16QAM, 64QAM, 256 QAM DVB-T: 1/2,2/3,3/4,5/6,7/8 DVB-T2: 1/2,3/5,2/3,3/4,4/5,5/6,7/8 T2I Moduł interfejsów Karta z 5 wejściami/wyjściami ASI 5 wejść/wyjść ASI Maks. przepływność (każde ASI) 200 Mb/s Maks. PID na port 256 Wsparcie wejścia pakietów TS 188 lub 204 Bajt ASII0

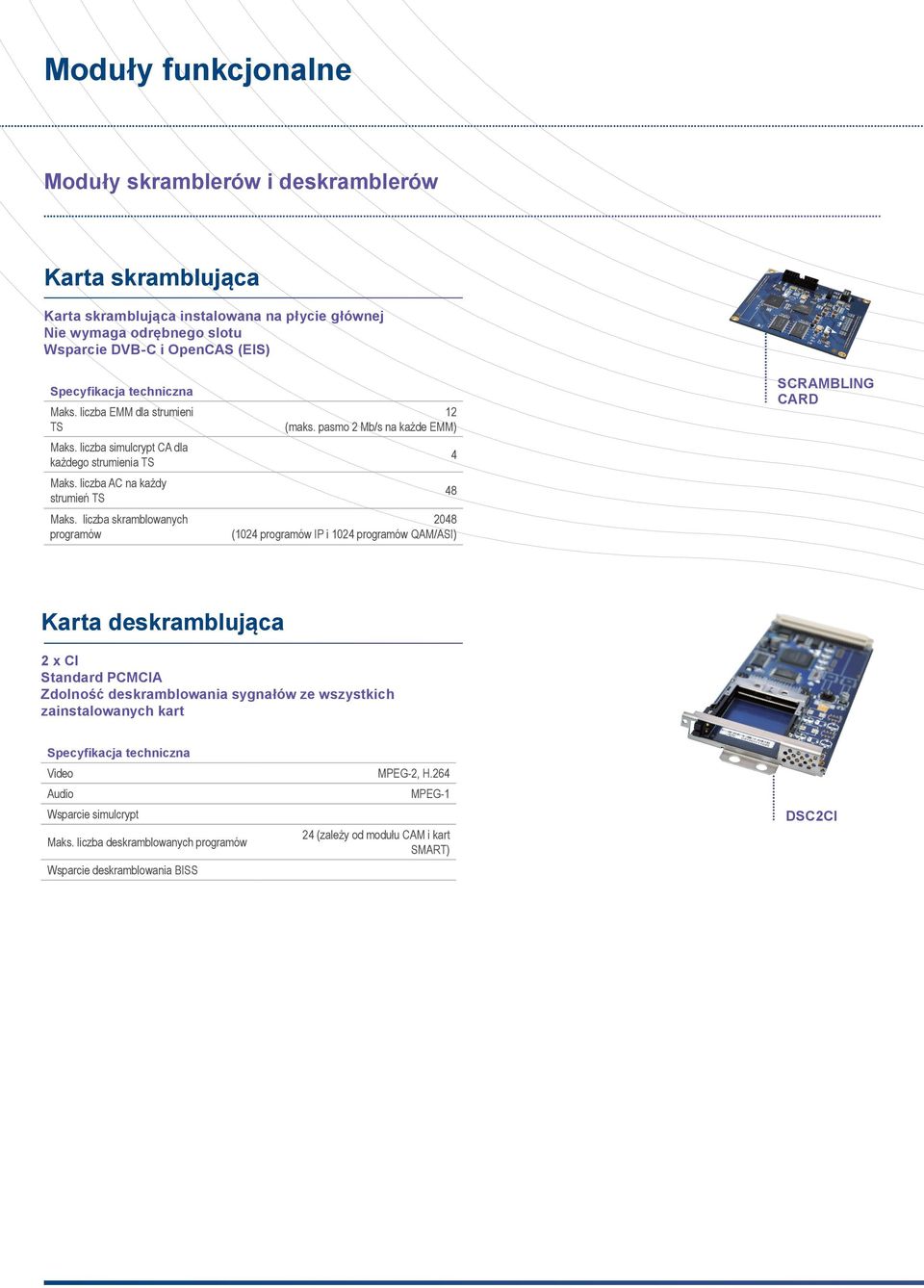

8 Moduły funkcjonalne Moduły skramblerów i deskramblerów Karta skramblująca Karta skramblująca instalowana na płycie głównej Nie wymaga odrębnego slotu Wsparcie DVB-C i OpenCAS (EIS) Maks. liczba EMM dla strumieni TS Maks. liczba simulcrypt CA dla każdego strumienia TS Maks. liczba AC na każdy strumień TS Maks. liczba skramblowanych programów 12 (maks. pasmo 2 Mb/s na każde EMM) 2048 (1024 programów i 1024 programów QAM/ASI) 4 48 SCRAMBLING CARD Karta deskramblująca 2 x CI Standard PCMCIA Zdolność deskramblowania sygnałów ze wszystkich zainstalowanych kart Video MPEG-2, H.264 Audio Wsparcie simulcrypt Maks. liczba deskramblowanych programów Wsparcie deskramblowania BISS MPEG-1 24 (zależy od modułu CAM i kart SMART) DSC2CI

9 TANTRAX Moduły enkoderów Karta enkodująca i transkodująca H.264 HD Tryby pracy: Enkodowanie 2 kanałów video SD/HD Transkodowanie 2 kanałów MPEG-2 na H.264 Enkodowanie i transkodowanie 1 kanału Wejścia video: 2 x HD-SDI (BNC), audio embeded Wejścia audio: 2 x HD-SDI, 2x AES/EBU Format video Rozdzielczość wyjściowa i frame rate HD H.264 High Profile@Level 4.0 SD H.264 Main Profile@Level x 1080 x 50i/59.94i/60i 1280 x 720 x 50p/59.94p/60p 720 x 576 x 50i 720 x 480 x 59.94i M2TM4H Konwersja programu HD do programu SD Współczynnik proporcji 4:3/16:9 Przepływność enkodowania Mb/s Sugerowana przepływność HD Mb/s Sugerowana przepływność SD Mb/s Kontrola przepływności CBR/VBR MPEG-1 Audio Layer II Częstotliwość próbkowania 48, 44.1, 32 khz Dokładność próbkowania 24 bit Współczynnik enkodowania kb/s

10 Moduły funkcjonalne Karta enkodująca H.264 HD (HDMI, DVI, HD-SDI INPUT) Enkodowanie 1 kanału video H.264 HD/SD Wejścia video: 1 x HD-SDI (BNC), audio embeded 1 HDMI, HDMI 1 x YPbPr, rozszerzone przez DVI 1 x CVBS, rozszerzone przez DVI Wejścia audio: 1 HD-SDI, audio embeded (4 w 8) 1 HDMI, audio embeded (4 w 4) 4 AES/EBU, rozszerzone przez DVI 2 analog stereo audio, rozszerzone przez DVI EN420 Format video HD: 1920x i/59.94i/50i/24p/23.98p 1280x720 60i/59.94p/50p SD: 720x576 50i, 720x608 50i 720x i, 720x i Profil enkodowania Baseline, Main, High, High 4:2:2 Poziom enkodowania Rozdzielczość enkodowania , , , , x x x x480 Współczynnik proporcji 4:3/16:9 Przepływność enkodowania Mb/s Rekomendowana przepływność H.264 HD Rekomendowana przepływność H.264 SD Kontrola bit-rate MP2, AAC-LC, HE-AAC v1, HE-AAC v2, Dolby Digital Professional 6 12 Mb/s CBR/VBR Częstotiwość próbkowania 48, 44.1, 32 khz Rozmiar próbki 24 bit Szybkość enkodowania AC3-PE (częstotliwość próbkowania 48kHz): Stereo, AAC-LC: Stereo, Dual, Mono, HE-AAC v1: Stereo, Dual, Mono, HE-AAC v2: Stereo, Mb/s kb/s

11 TANTRAX Dodatkowe dostępne funkcjonalności Moduły modulatorów i demodulatorów Karta modulatora DVB-T/T2 Moduły enkoderów Analogowa karta enkodująca MPEG-2 SD Cyfrowa karta enkodująca MPEG-2 SD Karta enkodująca Dolby Digital AC-3 Analogowa / Cyfrowa karta enkodująca H.264 HD Moduły dekoderów Analogowa karta dekodująca Cyfrowa karta dekodująca H.264/ MPEG-2 HD Cyfrowa karta dekodująca MPEG-2 HD Moduły multipleksacji statystycznej 30 kanałowa karta multipleksacji statystycznej
