1 Program funkcjonalno-użytkowy Nazwa zadania: Doposażenie pól rezerwowych nr 9 i 15 rozdzielnicy 15kV w GPZ Kleszczów w komplet obwodów pierwotnych i wtórnych. Adres obiektu budowlanego: Stacja elektroenergetyczna 110/15kV GPZ Kleszczów zlokalizowana w Kleszczowie przy ul. Miłej obręb geodezyjny Kleszczów działki nr 1557, 1558, Kod CPV roboty w zakresie instalacji elektrycznych usługi projektowania systemów zasilania energią elektryczną Zamawiający: Gmina Kleszczów ul. Główna Kleszczów Opracował: Jacek Kierasiński 1

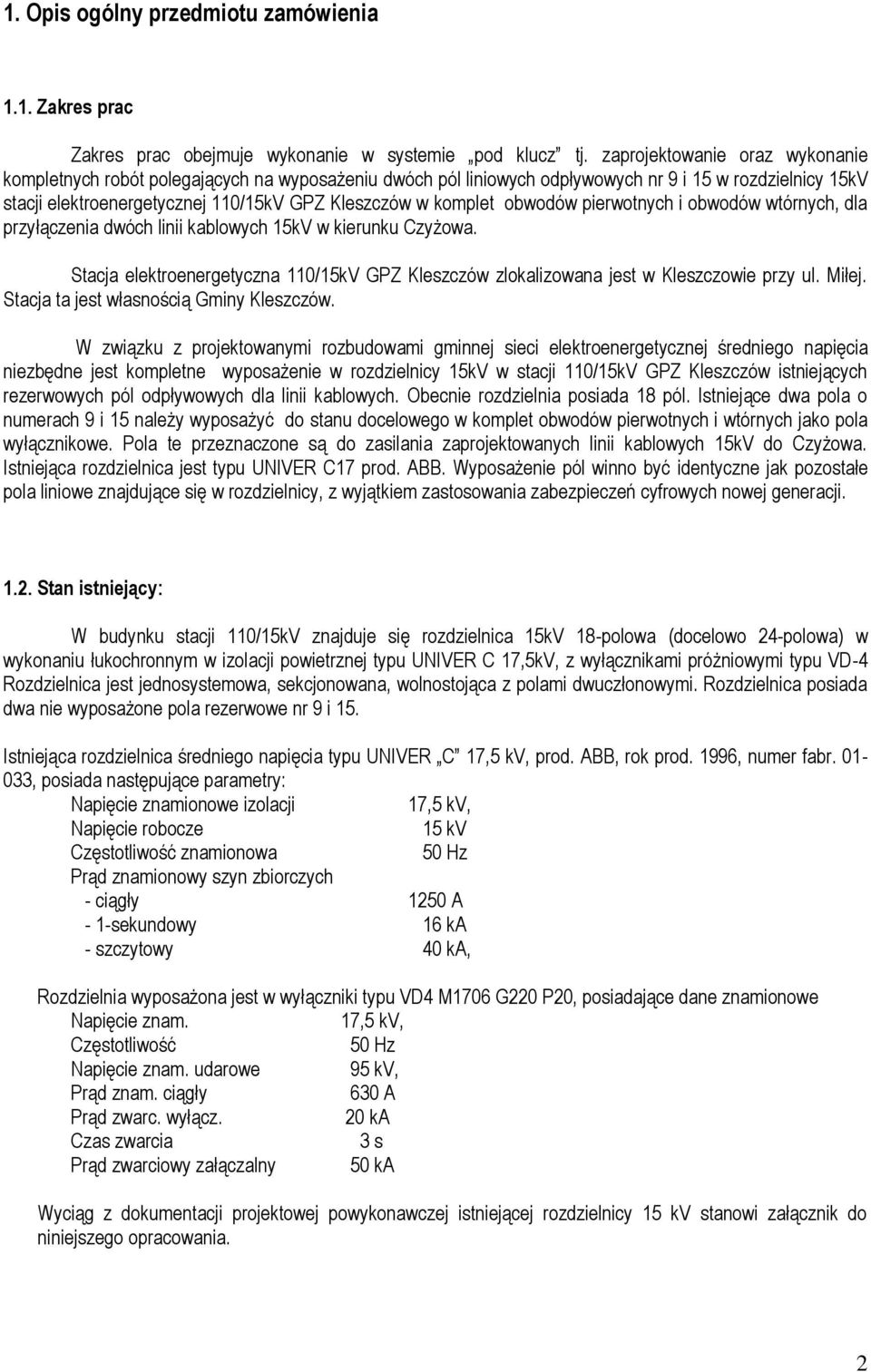

2 1. Opis ogólny przedmiotu zamówienia 1.1. Zakres prac Zakres prac obejmuje wykonanie w systemie pod klucz tj. zaprojektowanie oraz wykonanie kompletnych robót polegających na wyposażeniu dwóch pól liniowych odpływowych nr 9 i 15 w rozdzielnicy 15kV stacji elektroenergetycznej 110/15kV GPZ Kleszczów w komplet obwodów pierwotnych i obwodów wtórnych, dla przyłączenia dwóch linii kablowych 15kV w kierunku Czyżowa. Stacja elektroenergetyczna 110/15kV GPZ Kleszczów zlokalizowana jest w Kleszczowie przy ul. Miłej. Stacja ta jest własnością Gminy Kleszczów. W związku z projektowanymi rozbudowami gminnej sieci elektroenergetycznej średniego napięcia niezbędne jest kompletne wyposażenie w rozdzielnicy 15kV w stacji 110/15kV GPZ Kleszczów istniejących rezerwowych pól odpływowych dla linii kablowych. Obecnie rozdzielnia posiada 18 pól. Istniejące dwa pola o numerach 9 i 15 należy wyposażyć do stanu docelowego w komplet obwodów pierwotnych i wtórnych jako pola wyłącznikowe. Pola te przeznaczone są do zasilania zaprojektowanych linii kablowych 15kV do Czyżowa. Istniejąca rozdzielnica jest typu UNIVER C17 prod. ABB. Wyposażenie pól winno być identyczne jak pozostałe pola liniowe znajdujące się w rozdzielnicy, z wyjątkiem zastosowania zabezpieczeń cyfrowych nowej generacji Stan istniejący: W budynku stacji 110/15kV znajduje się rozdzielnica 15kV 18-polowa (docelowo 24-polowa) w wykonaniu łukochronnym w izolacji powietrznej typu UNIVER C 17,5kV, z wyłącznikami próżniowymi typu VD-4 Rozdzielnica jest jednosystemowa, sekcjonowana, wolnostojąca z polami dwuczłonowymi. Rozdzielnica posiada dwa nie wyposażone pola rezerwowe nr 9 i 15. Istniejąca rozdzielnica średniego napięcia typu UNIVER C 17,5 kv, prod. ABB, rok prod. 1996, numer fabr , posiada następujące parametry: Napięcie znamionowe izolacji 17,5 kv, Napięcie robocze 15 kv Częstotliwość znamionowa 50 Hz Prąd znamionowy szyn zbiorczych - ciągły 1250 A - 1-sekundowy 16 ka - szczytowy 40 ka, Rozdzielnia wyposażona jest w wyłączniki typu VD4 M1706 G220 P20, posiadające dane znamionowe Napięcie znam. 17,5 kv, Częstotliwość 50 Hz Napięcie znam. udarowe 95 kv, Prąd znam. ciągły 630 A Prąd zwarc. wyłącz. 20 ka Czas zwarcia 3 s Prąd zwarciowy załączalny 50 ka Wyciąg z dokumentacji projektowej powykonawczej istniejącej rozdzielnicy 15 kv stanowi załącznik do niniejszego opracowania. 2

3 2. Opis wymagań zamawiającego w stosunku do przedmiotu zamówienia 2.1. Stan projektowany. W ramach realizacji zadania w stacji GPZ Kleszczów doposażyć dwa pola rezerwowe istniejącej rozdzielnicy 15kV 18-polowej w izolacji powietrznej z wyłącznikami próżniowymi, o typie i wyposażeniu identycznym jak dotychczasowe pola odpływowe, z wyjątkiem zastosowania zabezpieczeń cyfrowych nowej generacji typu MICOM P139, celem umożliwienia przyłączenia do nich linii kablowych 15kV typu 3xXRUHAKXS 1x240/50mm 2 do Czyżowa. Pola odpływowe liniowe zrealizować jako pola wyłącznikowe o prądzie odpływu 630A z wyłącznikami próżniowymi VD4 o parametrach jak istniejące. Wyłączniki należy zastosować w wersji zapewniającej wymienność członów wysuwnych wyłącznikowych pomiędzy polami w rozdzielnicy. Pola należy wyposażyć w: - komplet obwodów pierwotnych, - komplet obwodów wtórnych, - komplet przekładników - komplet zabezpieczeń - wskaźniki obecności napięcia - elementy izolacyjne, blokad mechanicznych, itp. Automatyka zabezpieczeniowa w polach odpływowych liniowych 15kV: Zabezpieczenia cyfrowe typu MICOM P139 wyposażone w następujące zabezpieczenia i układy: - zabezpieczenie nadprądowo-zwłoczne, - zabezpieczenie nadprądowo-bezzwłoczne, - zabezpieczenie ziemnozwarciowe (prądowe kierunkowe admitancyjne) - układ współpracy z SCO i SPZ/SCO, - układ współpracy z zabezpieczeniem szyn, - układ współpracy z zabezpieczeniem rezerwy lokalnej, - układ pomiaru prądów kumulowanych wyłącznika, - układ kontroli stanu łączników, - układ rejestracji zdarzeń, - układ komunikacji z użytkownikiem poprzez podświetlany wyświetlacz LCD oraz klawiaturę foliową, - sterownik polowy, - dwa porty komunikacyjne do komunikacji z systemem sterowania i nadzoru oraz jeden port serwisowy. W każdym polu zainstalować komplet (3 szt.) legalizowanych przekładników prądowych, jednofazowych o izolacji żywicznej, dwurdzeniowych, typu IMZ 17 przekładnia 400/5/5A, I rdzeń 15VA kl.0,5 FS10, II rdzeń 15VA 10P10 Należy dostarczyć i zainstalować kompletne oprogramowanie oraz przekazać licencje do oprogramowania. Zinwentaryzować schemat główny i schematy zasadnicze oraz montażowe istniejących pól rozdzielnicy. Opracować spójny projekt dla wyposażanych pól w wersji papierowej oraz elektronicznej w formacie PDF i aktywnej wersji cyfrowej format DWG. Opracować w projekcie schemat główny całej rozdzielnicy z uzupełnionymi dwoma doposażonymi polami w wersji DWG i PDF. Dla doposażanych pól należy zachować ten sam standard wykonania i wyposażenia jak dla pozostałych pól liniowych w rozdzielnicy. Zastosowane aparaty i urządzenia w rozdzielnicy powinny być rozwiązaniami katalogowymi, dla których dostawca posiada niezbędne atesty i badania. 3
