1 Dokumentacja Technicza Branża elektryczna OBIEKT : ADRES : Prace konserwacyjne na sieci energetycznej w kompleksie wojskowym m. Ustka wymiana wyposażenia stacji transformatorowej nr ST 916/6 400 kva Jednostka Wojskowa 4220 w m. Lędowo Osiedle 1n Ustka INWESTOR : Jednostka Wojskowa 4220 w m. Lędowo Osiedle 1n Ustka OPRACOWAŁ: Marcin Nastaj.. PROJEKTOWAŁ: Krzysztof Batóg.. Słupsk, Październik 2015r. 1

2 1. Zawartość dokumentacji 1. Strona tytułowa Zawartość dokumentacji Zakres rzeczowy dokumentacji Część Techniczna Podstawa opracowania Temat opracowania Stan istniejący Stan projektowany Uwagi końcowe Rysunki Schemat układu bilansującego BIOZ Informacje Dotyczące Bezpieczeństwa i Ochrony Zdrowia

3 3. Zakres rzeczowy dokumentacji 1. Dokumentacja obejmuje: - demontaż rozdzielni nn szt.1 - demontaż szafy oświetlenia ulicznego szt.1 - montaż ZK-1 szt.2 - montaż ZK-2 szt.1 - montaż szafy oświetlenia ulicznego SZK-1/9 szt.1 - montaż rozłączników izolacyjnych DUMECO DMV 1600A szt.2 - montaż przełącznika sieć agregat DUMECO DMV 1600A szt.1 - montaz szafy 0,4kV EKAB -10 z w montowanymi rozłącznikami listwowymi szt.1 3

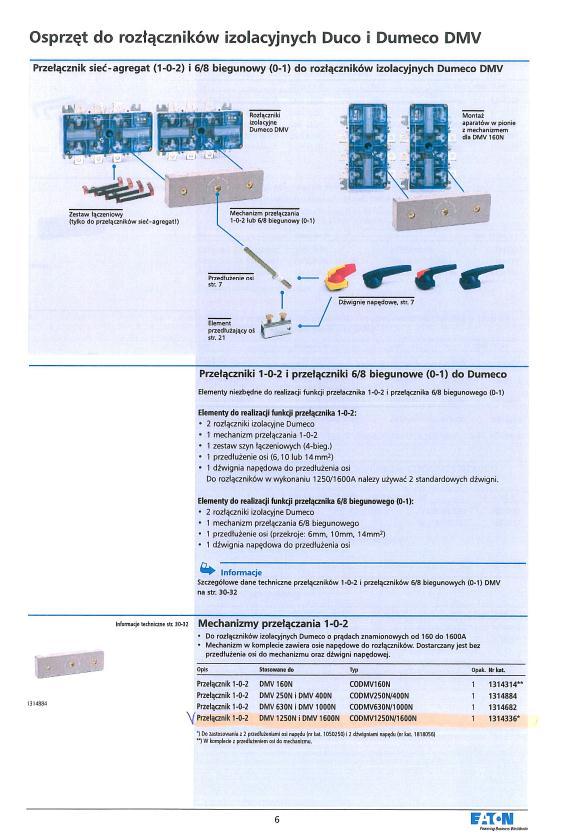

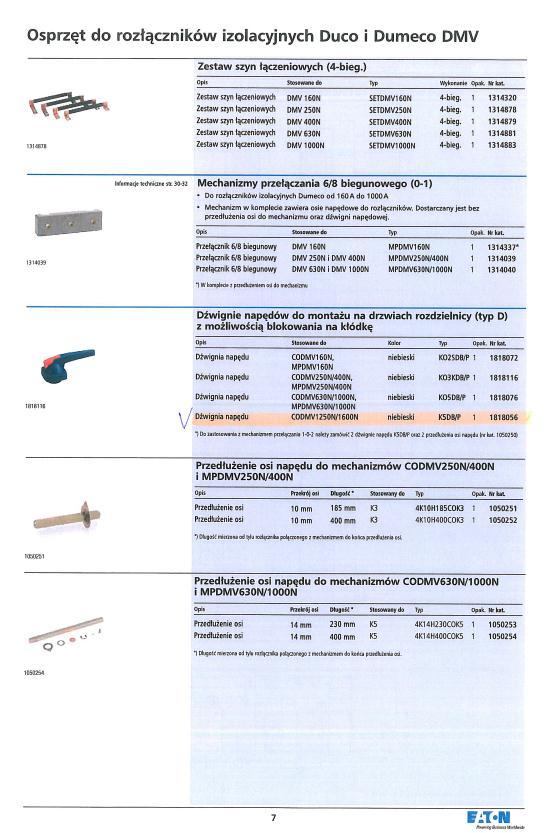

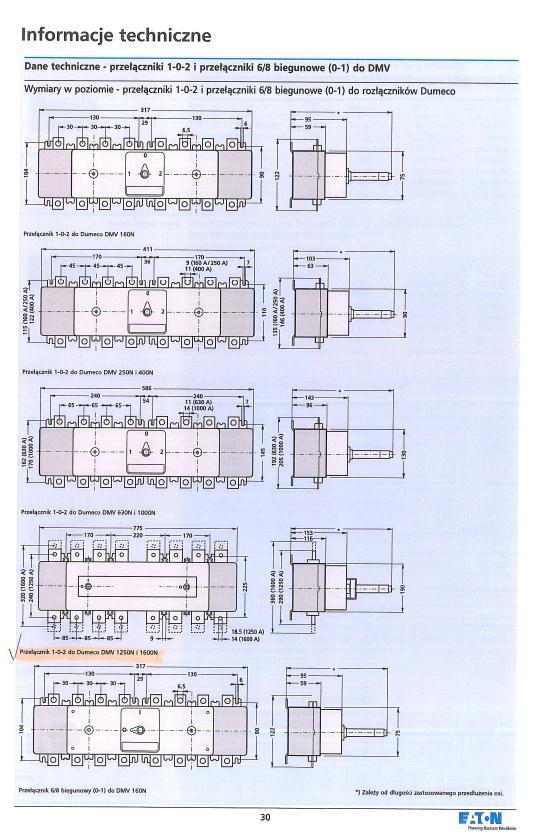

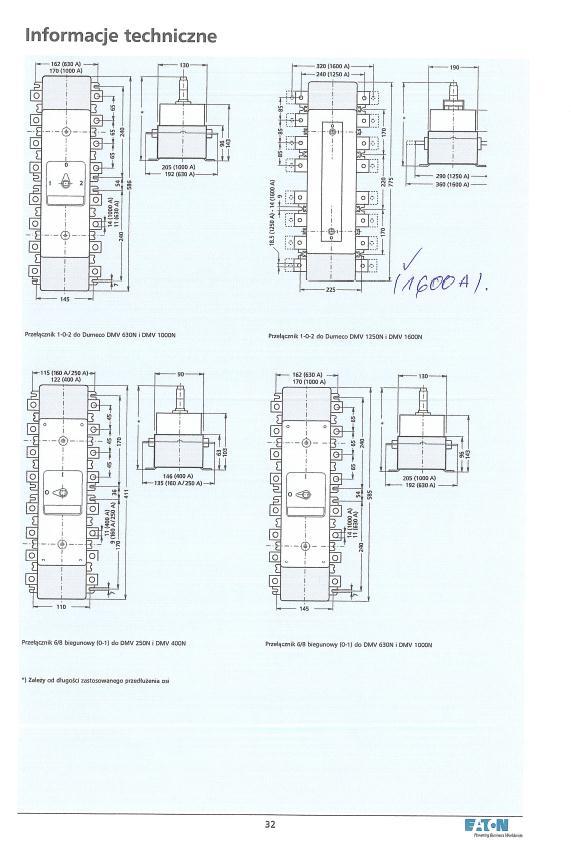

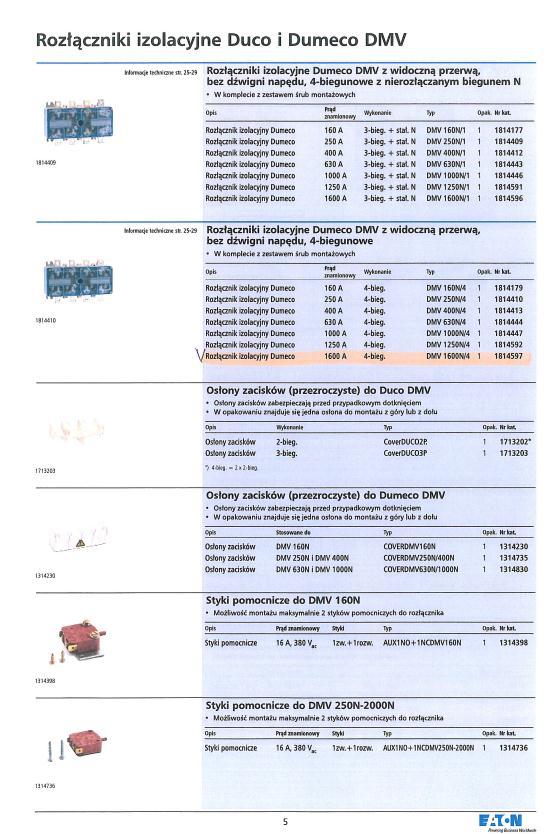

4 4. Opis techniczny 4.1. Podstawa opracowania - Zlecenie inwestora - Album wyrobów : AROT, BELOS, BEZPOL, ELCOM, ENSTO, ENBUD, Telefonika, TYCO-Raychem, ELCOM, ABB itp Temat opracowania Tematem niniejszej dokumentacji jest dokumentacja techniczna obejmująca przebudowę rozdzielni nn w stacji transformatorowej na terenie Jednostka Wojskowa 4220 w m. Lędowo Osiedle 1n Ustka Stan istniejący Obecny stan techniczny stacji nie pozwala na jej bezpieczną eksploatację przez personel oraz nie zapewnia w dostatecznym stopniu pewności zasilania odbiorców Stan projektowany Zaprojektowano rozdzielnice nn 10 polową ELKAB -10 firmy ELCOM.Główne zabezpieczenie 400A na rozłączniku listwowym SL3, natomiast odpływy będą wykonane na rozłącznikach listwowych SL2. Zaprojektowano złącze ZK-1, które należy wyposażyć w dwa rozłączniki izolacyjne DUMECO DMV 1600A oraz przełącznik sieć - agregat DUMECO DMV 1600A wg. rys. nr 1. W momencie zaniku napięcia w sieci 0,4kV będzie możliwość przełączenia przełącznikiem (sieć - agregat DUMECO DMV 1600A) na zasilanie rezerwowe Agregat. Dodatkowo zaprojektowano również złącze ZK-1 które będzie do podłączenia zasilania kabla 4x650mm 2 który na rozłącznik listwowy w rozdzielni ELKAB-10 nie będzie miał fizycznej możliwości podłączenia. Od proj. ZK-1 kier. szafa kablowa ELKAB-10 zaprojektowano kabel YKY 240mm 2. Złącze kablowe będzie wyposażone w podstawy bezpiecznikowe 400A. 4

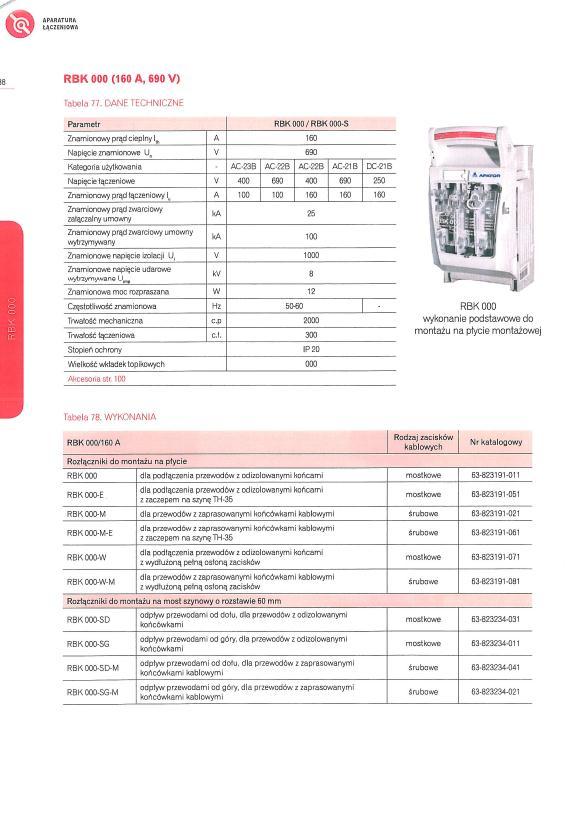

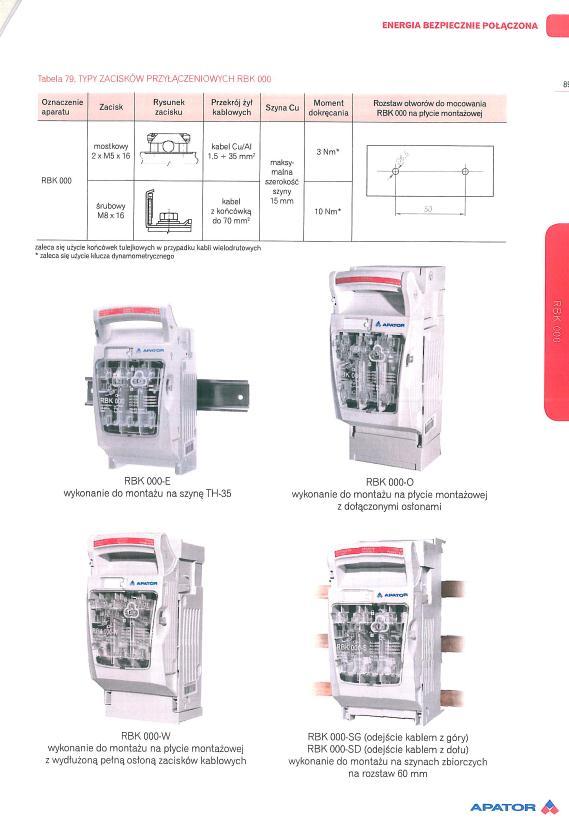

5 Zaprojektowano szafę oświetlenia ulicznego SZK-1/9 zasilana istniejącym kablem YAKY 4x150mm 2. Złącze będzie wyposażone w zabezpieczenie główne 63A rozłączane RBK-000 bądź w rozdzielni głównej po przez rozłącznik listwowy SL-2. Rozdzielnie należy wyposażyć w 10 pól odpływowych zainstalowanych na gniazdach bezpiecznikowych D0 400V. W rozdzielni przewidziano również zasilanie oświetlenia stacji transformatorowej oraz gniazd wewnątrz pomieszczenia rozdzielni nn. Sterowanie oświetlenia będzie wykonywane po przez automatyczne załączenie stycznika Moeller DILM 115,który będzie połączony z czujnikiem zmierzchowym. Czujnik zmierzchowy będzie można ustawić w różnej kombinacji. Uwaga: Jest możliwość doposażenia szafy oświetlenia ulicznego w włącznik ręczny aby zapalać awaryjnie oświetlenie uliczne wg potrzeb odbiorcy Uwagi końcowe - Przed przystąpieniem do budowy, wykonawca zapozna się z treścią uzgodnień projektowych, lokalizacją podziemnych sieci uzbrojenia terenu, oraz uzyska niezbędne pozwolenia na prowadzenie robót, - Przy zbliżeniu do urządzeń podziemnych, roboty ziemne wykonać ręcznie z zachowaniem szczególnej ostrożności, - Treść napisów na tabliczkach informacyjnych uzgodnić z inwestorem, - Teren po zakończeniu robót ziemnych doprowadzić do stanu pierwotnego z zastosowaniem stabilizacji gruntu, - Zastosowane wyroby budowlane powinny mieć atesty, - Po zakończeniu montażu rozdzielni należy dokonać sprawdzenia poprawności montażu połączeń, zawiesić tabliczki informacyjne, - Przed załączeniem pod napięcie należy wykonać odpowiednie badania aparatury, oraz próbę napięciową aparatury, - Dokumentacja techniczna wykonany zgodnie z Standardami Technicznymi Urządzeń Elektroenergetycznych WN, SN, i nn. UWAGA : Istniejące liczniki pozostają bez zmian. 5

6 INFORMACJA dotycząca bezpieczeństwa i ochrony zdrowia OBIEKT: Prace konserwacyjne sieci energetycznej w kompleksie wojskowym m. Ustka wymiana wyposażenia stacji transformatorowej nr ST 916/6 400kV. ADRES: Jednostka Wojskowa 4220 Ustka, Ustka Osiedle Lędowo 1N INWESTOR : Jednostka Wojskowa 4220 Ustka Projektował: mgr inż. Marcin Nastaj Słupsk, październik 2015r. 6

7 Zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia 23 czerwca 2003r.(Dz U. nr 120 w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia" poniżej wymienia się informacje dotyczące zagrożeń,które mogą wystąpić przy prowadzeniu prac wykonawczych związanych z realizacją przedstawionego zamierzenia budowlanego. 1.Zakres robót dla całego zamierzenia budowlanego oraz kolejność realizacji poszczególnych obiektów: a) Przebudowa stacji transformatorowej 15/0,4kV ST 916/6-400kVA zlokalizowanej na terenie kompleksu wojskowego m. Ustka d) Przyłączenie przebudowywanej przebudowywanej stacji transformatorowej po wykonanych pracach e) Wykonanie wymaganych badań i sprawdzenie aparatów stacji oraz linii kablowych f) Wyrównanie oraz uporządkowanie terenu 2.Wykaz elementów zagospodarowania działki lub terenu, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi: a) Przebudowywana stacja transformatorowa słupowa 15/0,4kV, linia kablowa zasilana z zewnętrznego agregatu nn 0,4kV b) Istniejące sieci wodne oraz kanalizacyjne c) Istniejące sieci telekomunikacyjne d) Nie zinwentaryzowane urządzenia na trasie wykopów z innymi urządzeniami podziemnymi 3.Wskazania dotyczące przewidzianych zagrożeń występujących podczas realizacji robót budowlanych (określenie skali rodzaju zagrożeń, miejsca i czasu ich wystąpienia): a) Wykonywane roboty na czynnych urządzeniach elektroenergetycznych praca na polecenie pisemne WYŁĄCZNIE na czas realizacji robót podanych w poleceniu pisemnym. b) W trakcie wykonywania robót budowlano- montażowych należy zabezpieczyć miejsca pracy przed kolizją z poruszającymi się pojazdami. 7

8 5.Wskazania sposobu prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych: a) Kierownik budowy przeprowadzi instruktaż brygadzisty przed rozpoczęciem robót i odnotuje ten fakt w dzienniku robót -budowy zgodnie z rozporządzeniem Ministra Gospodarki i Pracy z dnia 27 lipca 2004r. w sprawie szkolenia w dziedzinie bezpieczeństwa i higieny pracy ( Dz. U. nr 180/2004 poz. 1860, Dz. U. Nr 116/2005 poz. 972). b) Brygadzista przeprowadzi instruktaż pracowników przed rozpoczęciem robót i odnotuje ten fakt w dzienniku robót - budowy, a pracownicy obok wpisu instruktażu podpisują fakt jego przeprowadzenia. c) W przypadku zaistnienia zagrożenia brygadzista w porozumieniu z kierownikiem robót wstrzymuje proces budowlany. Kontynuacja robót może nastąpić dopiero po upewnieniu się, że zagrożenie jakie zaistniało zostało usunięte. d) Teren robót należy wygrodzić folią biało-czerwoną. 6.Wskazanie środków technicznych i organizacyjnych, zapobiegających niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefie szczególnego zagrożenia zdrowia lub ich sąsiedztwie. Prace związane z przebudową stacji transformatorowej 15/0,4kV, wykonywać w stanie bez napięciowym przy odpowiednim zabezpieczeniu przed załączeniem napięcia ( otwarcie i zabezpieczenie odpowiedniego wyłącznika oraz zawieszenie tablicy informacyjnej Nie załączać pracują ludzie ) Przed przystąpienie do prac elektroinstalacyjnych należy powiadomić o zamiarze wykonywania prac Podmiot, w którym zakresie obsługi znajduje się omawiana stacja transformatorowa 15/0,4kV, winien wskazać warunki wykonywania prac. Prace elektroinstalacyjne należy wykonywać z zasadami określonymi w rozporządzeniach: 1. Ministra Gospodarki z dnia 17 września 1999r. w sprawie bezpieczeństwa i higieny pracy przy urządzeniach i instalacjach energetycznych (Dz. U. Nr 80/1999 poz. 912) 2. Obwieszczenie Ministra Gospodarki Pracy i Polityki Społecznej z dnia 28 sierpnia 2003r. w sprawie ogłoszenia jednolitego tekstu rozporządzenia Ministra Pracy i Polityki Socjalnej w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy (Dz. U. Nr 169/2003 poz. 1650) 8

9 3. Ministra Infrastruktury z dnia 6 lutego 2003r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz. U. Nr 47/2003 poz. 401) Wszystkie wykonywane prace należy realizować przy udziale nie mniej niż dwóch osób. Wszyscy pracownicy wykonujący czynności przy montażu lub obsłudze instalacji i urządzeń elektrycznych muszą posiadać ważne zaświadczenia kwalifikacji zawodowych E i D upoważniające do wykonywania prac przy eksploatacji lub dozorze sieci, instalacji i urządzeń elektrycznych o napięciu znamionowym wyższym od 1kV (Dz. U. nr 89/2003poz. 828) Kierownik budowy zobowiązany jest ustalić z zarządcą terenu i obiektów zasady wykonywania robót pod względem czasowym i ewentualnego wyłączenia prądu oraz zabezpieczenia miejsc wykonywania prac dla osób trzecich. W przypadku wykorzystania do pracy maszyn i innych urządzeń technicznych do robót ziemnych, budowlanych lub drogowych, pracę należy wykonywać zgodnie z wymaganiami bezpieczeństwa i higieny pracy podczas eksploatacji maszyn i innych urządzeń technicznych przeznaczonych do robót ziemnych, budowlanych i drogowych ( Dz. U. Nr 118/2001 poz. 1263) Niezależnie od powyższych wskazań kierownika budowy zobowiązany jest przy opracowywaniu plany BIOZ uwzględnić wymogi Rozporządzenia Ministra Infrastruktury z dnia 6 lutego 2003r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz. U. Nr 47/2003 poz. 401) oraz Rozporządzenie Ministra Gospodarki z dnia 17 września 1999r. w sprawie bezpieczeństwa i higieny pracy przy urządzeniach, instalacjach energetycznych (Dz. U. Nr 80/1999 poz. 912) Kierownik budowy zobowiązany jest również zapewnić dozór zgodnie z warunkami Art.208 i 212 kodeksu Pracy. Całość prac związanych z realizacją robót, należy wykonywać zgodnie z obowiązującymi Normami, Przepisami Budowy Urządzeń Elektrycznych oraz typowymi rozwiązaniami katalogowymi. 9
