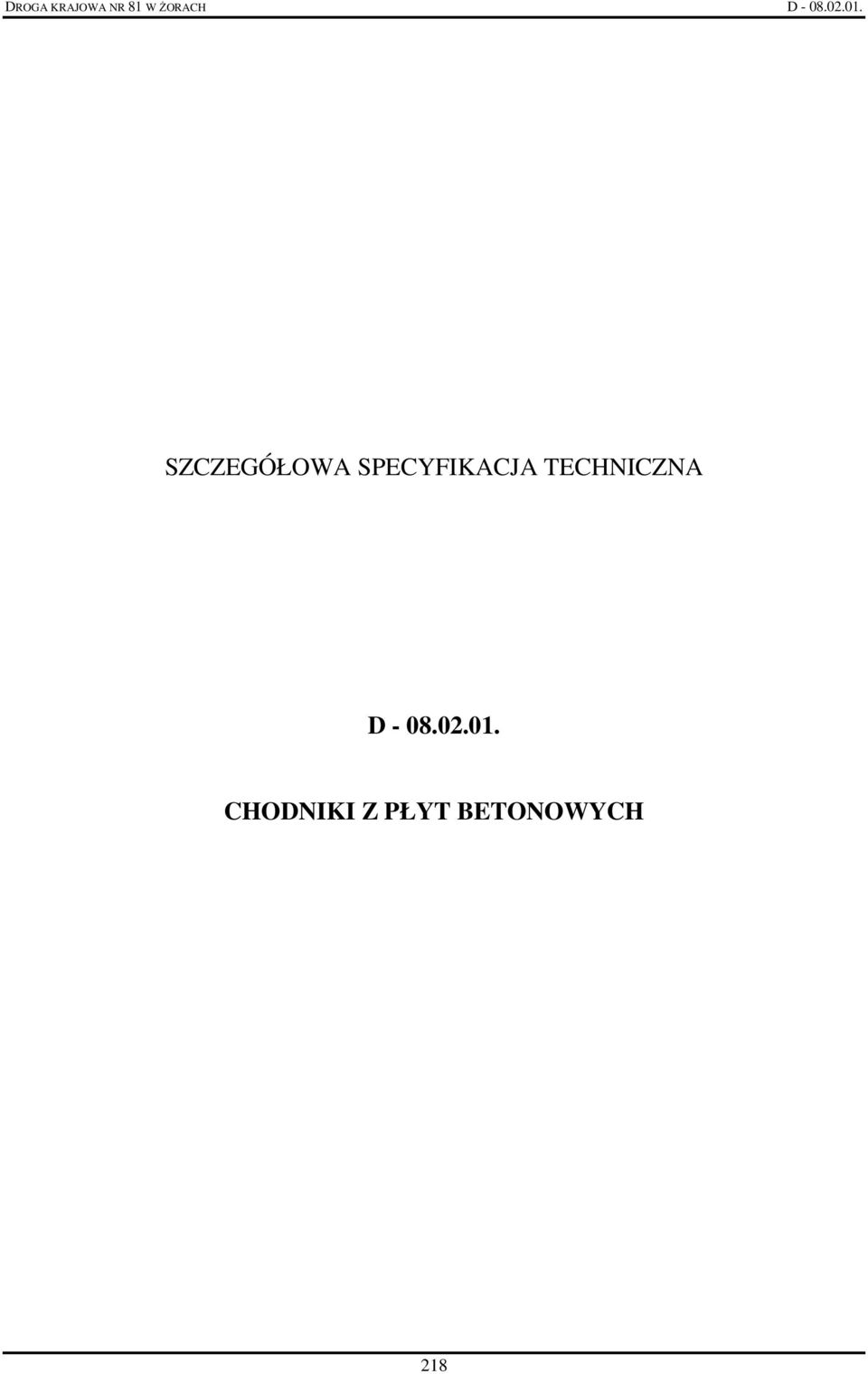

1 SZCZEGÓŁOWA SPECYFIKACJA TECHNICZNA D CHODNIKI Z PŁYT BETONOWYCH 218

2 D CHODNIKI Z PŁYT BETONOWYCH 1. WSTĘP 1.1. Przedmiot Specyfikacji Technicznej Przedmiotem niniejszej ST są wymagania dotyczące wykonania i odbioru chodników /opasek/ z płyt betonowych w ramach zadania Przebudowa i wzmocnienie nawierzchni odcinka DK-81 w śorach Zakres stosowania ST Specyfikacja Techniczna jest stosowana jako Dokument Przetargowy i Kontraktowy przy zlecaniu i realizacji robót wymienionych w punkcie Zakres Robót objętych ST Ustalenia zawarte w niniejszej ST dotyczą zasad prowadzenia robót związanych z wykonaniem chodnika /opaski/ z płyt betonowych 50x50x7 i 35x35x5cm na podsypce piaskowej grubości 5cm. Szczegółowa lokalizacja wg Dokumentacji Projektowej Określenia podstawowe Obramowanie chodników umocnienie bocznych krawędzi chodnika wykonane z obrzeŝy betonowych lub innych materiałów Koryto chodnika element uformowany w podłoŝu w celu ułoŝenia w nim konstrukcji chodnika Podsypka warstwa wyrównawcza ułoŝona bezpośrednio na podłoŝu Pozostałe określenia są zgodne z obowiązującymi odpowiednimi normami i z definicjami podanymi w D- M Wymagania ogólne pkt Ogólne wymagania dotyczące robót Ogólne wymagania dotyczące robót podano w ST D-M Wymagania ogólne pkt MATERIAŁY Ogólne wymagania dotyczące materiałów, ich pozyskiwania i składowania podano w ST D-M Wymagania ogólne pkt Podstawowe wymagania dotyczące materiałów Wszystkie materiały uŝyte do budowy powinny pochodzić tylko ze źródeł uzgodnionych i zatwierdzonych przez InŜyniera. Źródła materiałów powinny być wybrane przez wykonawcę z wyprzedzeniem przed rozpoczęciem robót nie później niŝ 3 tygodnie. Do kaŝdej ilości jednorazowo wysyłanego materiału (płyt betonowych, piasku) dołączony powinien być dokument potwierdzający jego jakość na podstawie przeprowadzonych badań. Preferowane są wyroby (płyty chodnikowe) i wytwórnie posiadające Aprobatę Techniczną IBDiM Płyty betonowe chodnikowe Do wykonania robót naleŝy uŝyć płyty chodnikowe betonowe o wymiarach 50x50x7cm i 35x35x5cm gatunku I spełniających wymagania BN-80/ /01 i BN-80/ /03. Płyty betonowe chodnikowe powinny odpowiadać następującym wymaganiom: beton klasy B30 nasiąkliwość betonu < 4% nośność 15,1 kn ścieralność na tarczy Boehmego nie powinna przekraczać 4 mm, Powierzchnie elementów powinny być bez rys, pęknięć i ubytków betonu. Krawędzie elementów powinny być równe i proste. Tekstura i kolor powierzchni górnej (licowej) powinny być jednorodne, struktura zwarta. Dopuszczalne odchyłki wymiarów wynoszą: ± 2 mm. Dopuszczalne wady i uszkodzenia: - wklęsłość lub wypukłość powierzchni i krawędzi: ± 2 mm - szczerby i uszkodzenia krawędzi i naroŝy ograniczających powierzchnie górne (ścieralne) niedopuszczalne, - szczerby i uszkodzenia krawędzi i naroŝy ograniczających pozostałe powierzchni: maksimum 2 o długości maksymalnej 20 mm i maksymalnej głębokości 6 mm. Sprawdzenie wyglądu zewnętrznego naleŝy przeprowadzić na podstawie oględzin elementu poprzez pomiar i policzenie uszkodzeń występujących na powierzchniach i krawędziach elementu. Pomiarów naleŝy dokonywać zgodnie z PN-B Co najmniej co 50-ta płyta na stronie nie naraŝonej na ścieranie powinna mieć podany w sposób trwały: znak wytwórni, symbole elementu, datę produkcji i znak kontroli odbiorczej. 219

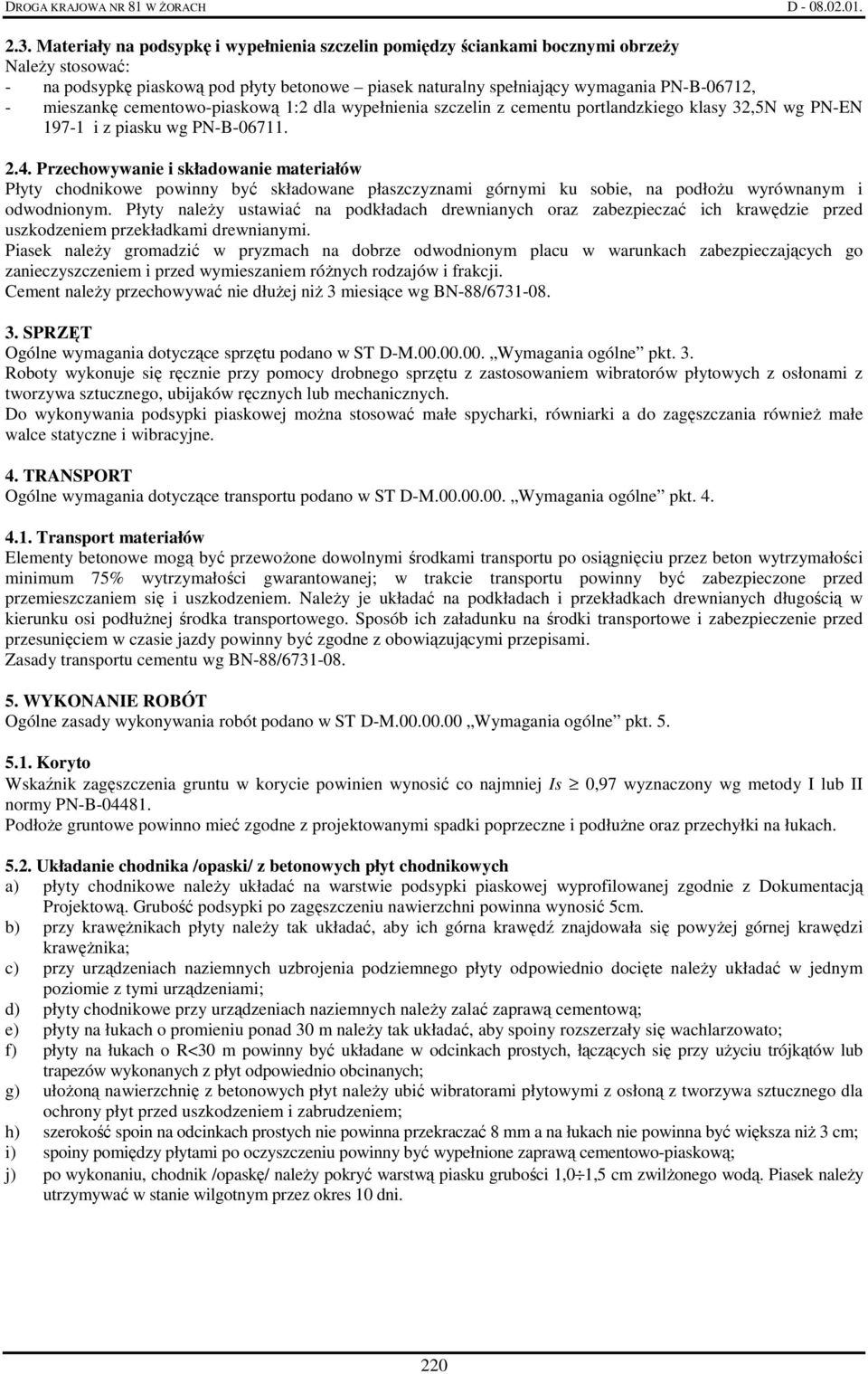

3 2.3. Materiały na podsypkę i wypełnienia szczelin pomiędzy ściankami bocznymi obrzeŝy NaleŜy stosować: - na podsypkę piaskową pod płyty betonowe piasek naturalny spełniający wymagania PN-B-06712, - mieszankę cementowo-piaskową 1:2 dla wypełnienia szczelin z cementu portlandzkiego klasy 32,5N wg PN-EN i z piasku wg PN-B Przechowywanie i składowanie materiałów Płyty chodnikowe powinny być składowane płaszczyznami górnymi ku sobie, na podłoŝu wyrównanym i odwodnionym. Płyty naleŝy ustawiać na podkładach drewnianych oraz zabezpieczać ich krawędzie przed uszkodzeniem przekładkami drewnianymi. Piasek naleŝy gromadzić w pryzmach na dobrze odwodnionym placu w warunkach zabezpieczających go zanieczyszczeniem i przed wymieszaniem róŝnych rodzajów i frakcji. Cement naleŝy przechowywać nie dłuŝej niŝ 3 miesiące wg BN-88/ SPRZĘT Ogólne wymagania dotyczące sprzętu podano w ST D-M Wymagania ogólne pkt. 3. Roboty wykonuje się ręcznie przy pomocy drobnego sprzętu z zastosowaniem wibratorów płytowych z osłonami z tworzywa sztucznego, ubijaków ręcznych lub mechanicznych. Do wykonywania podsypki piaskowej moŝna stosować małe spycharki, równiarki a do zagęszczania równieŝ małe walce statyczne i wibracyjne. 4. TRANSPORT Ogólne wymagania dotyczące transportu podano w ST D-M Wymagania ogólne pkt Transport materiałów Elementy betonowe mogą być przewoŝone dowolnymi środkami transportu po osiągnięciu przez beton wytrzymałości minimum 75% wytrzymałości gwarantowanej; w trakcie transportu powinny być zabezpieczone przed przemieszczaniem się i uszkodzeniem. NaleŜy je układać na podkładach i przekładkach drewnianych długością w kierunku osi podłuŝnej środka transportowego. Sposób ich załadunku na środki transportowe i zabezpieczenie przed przesunięciem w czasie jazdy powinny być zgodne z obowiązującymi przepisami. Zasady transportu cementu wg BN-88/ WYKONANIE ROBÓT Ogólne zasady wykonywania robót podano w ST D-M Wymagania ogólne pkt Koryto Wskaźnik zagęszczenia gruntu w korycie powinien wynosić co najmniej Is 0,97 wyznaczony wg metody I lub II normy PN-B PodłoŜe gruntowe powinno mieć zgodne z projektowanymi spadki poprzeczne i podłuŝne oraz przechyłki na łukach Układanie chodnika /opaski/ z betonowych płyt chodnikowych a) płyty chodnikowe naleŝy układać na warstwie podsypki piaskowej wyprofilowanej zgodnie z Dokumentacją Projektową. Grubość podsypki po zagęszczeniu nawierzchni powinna wynosić 5cm. b) przy krawęŝnikach płyty naleŝy tak układać, aby ich górna krawędź znajdowała się powyŝej górnej krawędzi krawęŝnika; c) przy urządzeniach naziemnych uzbrojenia podziemnego płyty odpowiednio docięte naleŝy układać w jednym poziomie z tymi urządzeniami; d) płyty chodnikowe przy urządzeniach naziemnych naleŝy zalać zaprawą cementową; e) płyty na łukach o promieniu ponad 30 m naleŝy tak układać, aby spoiny rozszerzały się wachlarzowato; f) płyty na łukach o R<30 m powinny być układane w odcinkach prostych, łączących się przy uŝyciu trójkątów lub trapezów wykonanych z płyt odpowiednio obcinanych; g) ułoŝoną nawierzchnię z betonowych płyt naleŝy ubić wibratorami płytowymi z osłoną z tworzywa sztucznego dla ochrony płyt przed uszkodzeniem i zabrudzeniem; h) szerokość spoin na odcinkach prostych nie powinna przekraczać 8 mm a na łukach nie powinna być większa niŝ 3 cm; i) spoiny pomiędzy płytami po oczyszczeniu powinny być wypełnione zaprawą cementowo-piaskową; j) po wykonaniu, chodnik /opaskę/ naleŝy pokryć warstwą piasku grubości 1,0 1,5 cm zwilŝonego wodą. Piasek naleŝy utrzymywać w stanie wilgotnym przez okres 10 dni. 220

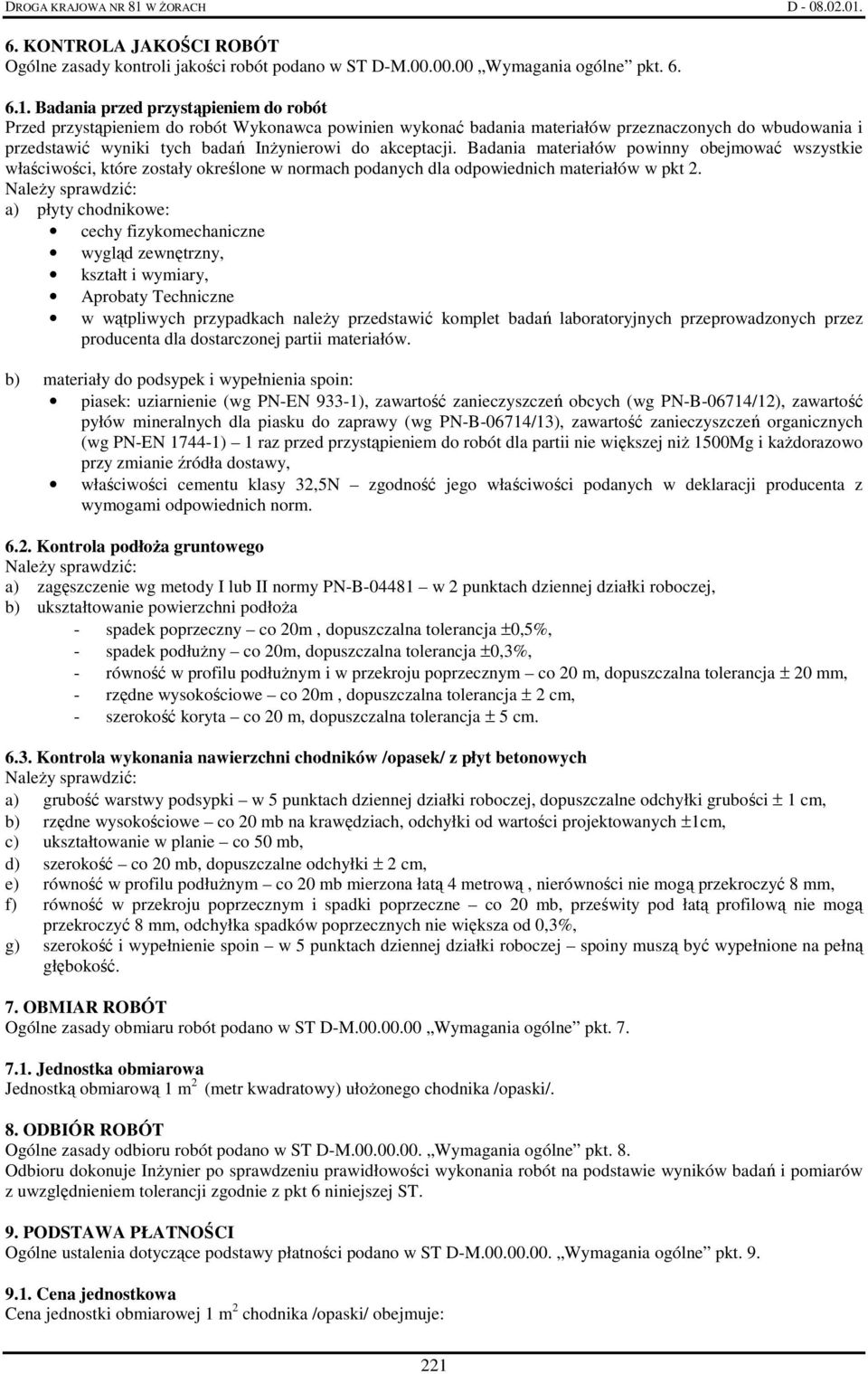

4 6. KONTROLA JAKOŚCI ROBÓT Ogólne zasady kontroli jakości robót podano w ST D-M Wymagania ogólne pkt Badania przed przystąpieniem do robót Przed przystąpieniem do robót Wykonawca powinien wykonać badania materiałów przeznaczonych do wbudowania i przedstawić wyniki tych badań InŜynierowi do akceptacji. Badania materiałów powinny obejmować wszystkie właściwości, które zostały określone w normach podanych dla odpowiednich materiałów w pkt 2. a) płyty chodnikowe: cechy fizykomechaniczne wygląd zewnętrzny, kształt i wymiary, Aprobaty Techniczne w wątpliwych przypadkach naleŝy przedstawić komplet badań laboratoryjnych przeprowadzonych przez producenta dla dostarczonej partii materiałów. b) materiały do podsypek i wypełnienia spoin: piasek: uziarnienie (wg PN-EN 933-1), zawartość zanieczyszczeń obcych (wg PN-B-06714/12), zawartość pyłów mineralnych dla piasku do zaprawy (wg PN-B-06714/13), zawartość zanieczyszczeń organicznych (wg PN-EN ) 1 raz przed przystąpieniem do robót dla partii nie większej niŝ 1500Mg i kaŝdorazowo przy zmianie źródła dostawy, właściwości cementu klasy 32,5N zgodność jego właściwości podanych w deklaracji producenta z wymogami odpowiednich norm Kontrola podłoŝa gruntowego a) zagęszczenie wg metody I lub II normy PN-B w 2 punktach dziennej działki roboczej, b) ukształtowanie powierzchni podłoŝa - spadek poprzeczny co 20m, dopuszczalna tolerancja ±0,5%, - spadek podłuŝny co 20m, dopuszczalna tolerancja ±0,3%, - równość w profilu podłuŝnym i w przekroju poprzecznym co 20 m, dopuszczalna tolerancja ± 20 mm, - rzędne wysokościowe co 20m, dopuszczalna tolerancja ± 2 cm, - szerokość koryta co 20 m, dopuszczalna tolerancja ± 5 cm Kontrola wykonania nawierzchni chodników /opasek/ z płyt betonowych a) grubość warstwy podsypki w 5 punktach dziennej działki roboczej, dopuszczalne odchyłki grubości ± 1 cm, b) rzędne wysokościowe co 20 mb na krawędziach, odchyłki od wartości projektowanych ±1cm, c) ukształtowanie w planie co 50 mb, d) szerokość co 20 mb, dopuszczalne odchyłki ± 2 cm, e) równość w profilu podłuŝnym co 20 mb mierzona łatą 4 metrową, nierówności nie mogą przekroczyć 8 mm, f) równość w przekroju poprzecznym i spadki poprzeczne co 20 mb, prześwity pod łatą profilową nie mogą przekroczyć 8 mm, odchyłka spadków poprzecznych nie większa od 0,3%, g) szerokość i wypełnienie spoin w 5 punktach dziennej działki roboczej spoiny muszą być wypełnione na pełną głębokość. 7. OBMIAR ROBÓT Ogólne zasady obmiaru robót podano w ST D-M Wymagania ogólne pkt Jednostka obmiarowa Jednostką obmiarową 1 m 2 (metr kwadratowy) ułoŝonego chodnika /opaski/. 8. ODBIÓR ROBÓT Ogólne zasady odbioru robót podano w ST D-M Wymagania ogólne pkt. 8. Odbioru dokonuje InŜynier po sprawdzeniu prawidłowości wykonania robót na podstawie wyników badań i pomiarów z uwzględnieniem tolerancji zgodnie z pkt 6 niniejszej ST. 9. PODSTAWA PŁATNOŚCI Ogólne ustalenia dotyczące podstawy płatności podano w ST D-M Wymagania ogólne pkt Cena jednostkowa Cena jednostki obmiarowej 1 m 2 chodnika /opaski/ obejmuje: 221

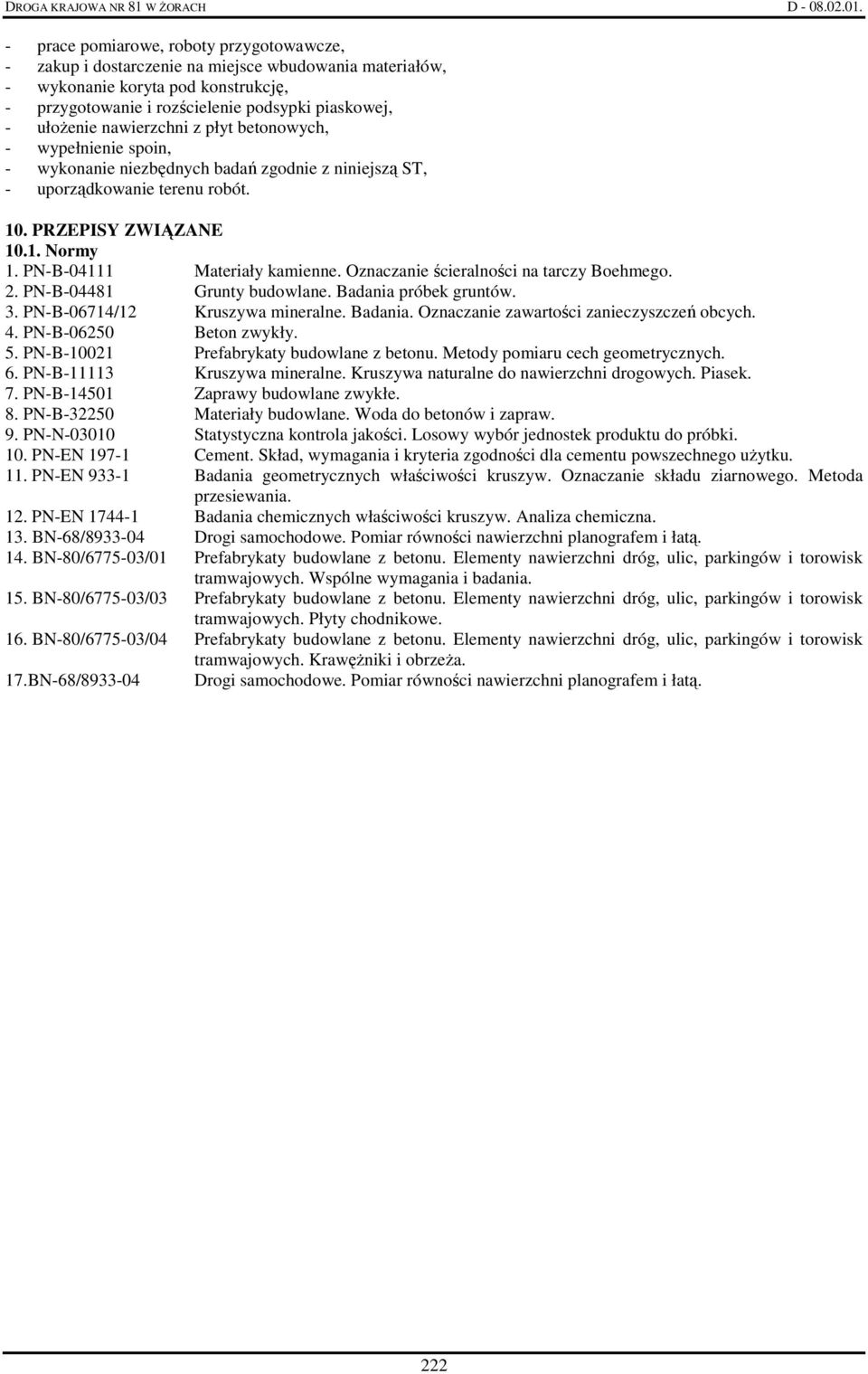

5 - prace pomiarowe, roboty przygotowawcze, - zakup i dostarczenie na miejsce wbudowania materiałów, - wykonanie koryta pod konstrukcję, - przygotowanie i rozścielenie podsypki piaskowej, - ułoŝenie nawierzchni z płyt betonowych, - wypełnienie spoin, - wykonanie niezbędnych badań zgodnie z niniejszą ST, - uporządkowanie terenu robót. 10. PRZEPISY ZWIĄZANE Normy 1. PN-B Materiały kamienne. Oznaczanie ścieralności na tarczy Boehmego. 2. PN-B Grunty budowlane. Badania próbek gruntów. 3. PN-B-06714/12 Kruszywa mineralne. Badania. Oznaczanie zawartości zanieczyszczeń obcych. 4. PN-B Beton zwykły. 5. PN-B Prefabrykaty budowlane z betonu. Metody pomiaru cech geometrycznych. 6. PN-B Kruszywa mineralne. Kruszywa naturalne do nawierzchni drogowych. Piasek. 7. PN-B Zaprawy budowlane zwykłe. 8. PN-B Materiały budowlane. Woda do betonów i zapraw. 9. PN-N Statystyczna kontrola jakości. Losowy wybór jednostek produktu do próbki. 10. PN-EN Cement. Skład, wymagania i kryteria zgodności dla cementu powszechnego uŝytku. 11. PN-EN Badania geometrycznych właściwości kruszyw. Oznaczanie składu ziarnowego. Metoda przesiewania. 12. PN-EN Badania chemicznych właściwości kruszyw. Analiza chemiczna. 13. BN-68/ Drogi samochodowe. Pomiar równości nawierzchni planografem i łatą. 14. BN-80/ /01 Prefabrykaty budowlane z betonu. Elementy nawierzchni dróg, ulic, parkingów i torowisk tramwajowych. Wspólne wymagania i badania. 15. BN-80/ /03 Prefabrykaty budowlane z betonu. Elementy nawierzchni dróg, ulic, parkingów i torowisk tramwajowych. Płyty chodnikowe. 16. BN-80/ /04 Prefabrykaty budowlane z betonu. Elementy nawierzchni dróg, ulic, parkingów i torowisk tramwajowych. KrawęŜniki i obrzeŝa. 17.BN-68/ Drogi samochodowe. Pomiar równości nawierzchni planografem i łatą. 222
