1 Przedmioty mechaniczne- Janusz Jamiołkowski Drukuj Szczegóły Opublikowano: 16 marzec 2020 Materiał do realizacji w tygodniu Klasa I c- po podstawówce 1. Uczniowie korzystają z platformy e-lerningowej Moodle. Nie wszyscy uczniowie wypełnili test diagnostyczny i wykonali test: "Odczyt pomiaru z suwmiarki i mikromierza (/novum/../edu/mod/quiz/view.php?id=6548). Proszę uzupełnić. 2. Proszę wykonać moduł Materiały konstrukcyjne metale żelazne i ich stopy. Moduł kończy się wykonaniem dwóch testów. Moduł zamieszczę za tydzień. Otrzymacie powiadomienie. Klasa I Cg- po gimnazjum Po zapoznaniu się z materiałami odpowiedz w zeszycie na pytania. Utrwalenie materiału i sprawdzenie odpowiedzi- po powrocie na zajęcia. Temat: Powtórzenie wiadomości o zawieszeniu. (1 tydzień) Na podstawie materiałów (filmów i artykułów ) odpowiedz na pytania 1. Wymień rodzaje stosowanych zawieszeń. Jeżeli w rodzinie posiadasz samochód sprawdź jakie posiada on zawieszenie przednie, a jakie tylne, opisz je. 2. Czym różni się zawieszenie zależne od niezależnego? 3. Jakie części zawieszenia zaliczamy do elementów prowadzących? 4. Jakie części zawieszenia zaliczamy do elementów sprężystych? Temat: Diagnostyka zawieszenia elementów prowadzących i sprężystych (2 tydzień) Na podstawie materiałów (filmów i artykułów ) odpowiedz na pytania 1. Co należy sprawdzić w celu ustalenia stanu technicznego zawieszenia? 2. Co obejmuje sprawdzenie organoleptyczne zawieszenia? 3. Na czym polega sprawdzenie elementów sprężystych? 4. Na czym polega sprawdzenie elementów prowadzących? Filmy ( Zawieszenie pojazdu 1 z 21 22/04/2020, 08:07

2 ( rodzaje zawieszeń ( rodzaje zawieszeń, diagnostyka. ( amortyzatory, diagnostyka (diagnozowanie amortyzatorów-oddzielna lekcja, ale obejrzeć nie zaszkodzi) Artykuły Podręcznik strony ( diagnostyka (obowiązkowy) ( układy zawieszenia. (dodatkowe pomoc do pytania 1 temat 1 ) Klasa IIc Powtórzcie wiadomości dotyczące budowy i działania układu chłodzenia korzystając z materiałów: Filmy: ( ( (film w języku angielskim dasz radę J ) Prezentacja: pobierz TUTAJ (/novum/materialy/obsluga-i-naprawa-ukladu-chlodzenia.pdf) Przypominam, że z diagnostyki omówiliśmy wstępną ocenę stanu układu, sprawdzenie termostatu, wentylatora, czujników oraz szczelność układu. Korzystając z prezentacji i podręcznika powtórzcie te wiadomości. Prezentacja: pobierz TUTAJ (/novum/materialy/obsluga-i-naprawa-ukladu-chlodzenia.pdf) Informacja o sposobie wykonania zadania: Proszę o wynotowanie na kartce z zeszytu (format A5)(nie zapomnij podpisać), co diagnozujemy metodą organoleptyczną, a co diagnozujemy metodą przyrządową w układzie chłodzenia. W przypadku metody przyrządowej wynotuj, jakie urządzenia i przyrządy są stosowane. PKM Materiał do realizacji w tygodniu klasa Ic po podstawówce Temat: Klasyfikacja technik wytwarzania. podręcznik strony i strony do punktu 1. 2 z 21 22/04/2020, 08:07

3 dział techniki wytwarzania strony: 310,315,319, 328 do punktu 2. po zapoznaniu się z materiałem obowiązkowym, w zeszycie 1. wynotuj najważniejsze techniki wytwarzania. 2. wynotuj cel stosowania odlewnictwa, obróbki plastycznej,ślusarstwa, obróbki skrawaniem klasa I Cg po gimnazjum Temat : Właściwości metali i ich stopów materiały obowiązkowe podręcznik strony materiały dodatkowe ( twardość Rockwella ( twardość Brinella ( twardość Vickersa ( młot charpy ego prezentacja ( /lekcja01.pdf) (oddzielny plik) na podstawie materiałów zamieszczonych wykonaj w zeszycie notatkę według punktów: 1. Dokonaj podziału własności metali i ich stopów 2. Podaj przykłady własności chemicznych i fizycznych 3. Dokonaj podziału i scharakteryzuj właściwości mechaniczne. 4. Dokonaj podział i i scharakteryzuj właściwości technologiczne praca dodatkowa: 5. W jaki sposób można na rysunku technicznym wykonawczym można rozpoznać jaką metodą należy dokonać pomiaru twardości? DiNPS klasa ICg po gimnazjum Temat: Ocena stanu technicznego amortyzatorów podręcznik strony ( materiał dodatkowy filmy do obejrzenia żeby lepiej zrozumieć pracę i diagnostykę amortyzatorów ( ( 3 z 21 22/04/2020, 08:07

4 na podstawie materiału obowiązkowego wykonaj notatkę w zeszycie według punktów 1. Jakie są objawy niesprawności amortyzatora? 2. Na czym polega diagnostyka organoleptyczna amortyzatora 3. Na czym polega diagnostyka przyrządowa amortyzatora? (wpisz tylko metody) klasa IIC Temat: Sprawdzenie temperatury krzepnięcia podręcznik strony (pomiar refraktometrem) ( /wiki/samochodowe_p%c5%82yny_ch%c5%82odz%c4%85ce) (oznaczenie płynów chłodniczych ( /watch?v=ancdha5tdby&pbjreload=10) (pomiar glikomatem) materiał dodatkowy kat=&msg=p%b3yn%20ch%b3odz%b9cy%20silnik&rok= ( /show_news.php?news=10954&kat_nazwa=wyda&lang=pl&aktywne=&kat=& msg=p%b3yn%20ch%b3odz%b9cy%20silnik&rok=) (odczyt z wykresu zawartości glikolu TO BYWA NA EGZAMINIE) ( (pomiar glikomatem) na podstawie materiału podstawowego wykonaj notatkę według punktów 1. na czym polega sprawdzenie przydatności cieczy chłodzącej 2. w jaki sposób oznaczamy płyny chłodzące 3. jakie przyrządy stosujemy do sprawdzenia płynu chłodzącego 4. na czym polega pomiar glikometrem 5. na czym polega pomiar refraktometrem praca dodatkowa 6. z wykresu (materiały dodatkowe) odczytaj zawartość glikolu (obu) aby uzyskać temperaturę krzepnięcia -40 0C Materiał do realizacji w tygodniu adres do korespondencji jamjan@fajnaszkola.net (mailto:jamjan@fajnaszkola.net) PKM klasa Ic po podstawówce Temat: Odlewanie. podręcznik strony ( 4 z 21 22/04/2020, 08:07

5 (formowanie ręczne cz.1 10 min) ( (formowanie ręczne cz.2 8 min) ( (formowanie ręczne z zastosowaniem rdzenia 11 min.) po zapoznaniu się z materiałem obowiązkowym, wykonaj notatkę w zeszycie według planu 1. kiedy stosujemy odlewanie 2. etapy odlewnia 3. na czym polega formowanie ręczne 4. na czym polega odlewanie kokilowe praca dodatkowa 5. co to jest rdzeń i kiedy stosujemy 6. jakie metody odlewania stosuje się do uzyskania odlewów o dokładnych kształtach i wymiarach proszę o informację zwrotną: nazwisko i imię, klasa, którą część pracy wykonałeś (ile punktów w notatce ) nie wysyłajcie skanów. klasa I Cg po gimnazjum Temat : Klasyfikacja stopów żelaza z węglem. materiały obowiązkowe podręcznik strony na podstawie materiałów zamieszczonych wykonaj w zeszycie notatkę według planu: 1. co to jest proces wielkopiecowy 2. jakie produkty uzyskujemy z wielkiego pieca 3. co to jest stal 4. co to jest żeliwo 5. co to jest staliwo praca dodatkowa: 6. co jest produktem wyjściowym do produkcji stali 7. na czym polega proces otrzymywania stali proszę o informację zwrotną: nazwisko i imię, klasa, którą część pracy wykonałeś (ile punktów w notatce ) nie wysyłajcie skanów. DiNPS klasa ICg po gimnazjum Temat: Badanie amortyzatorów podręcznik strony ( badanie amortyzatorów metodą EUSAMA 1:30 min ) 5 z 21 22/04/2020, 08:07

6 ( materiał dodatkowy ( na podstawie materiału obowiązkowego wykonaj notatkę w zeszycie według punktów 1. warunki wykonania badania 2. metoda drgań swobodnych (podręcznik str. 316) 3. na czym polega metoda EUSAMA podręcznik str film+ artykuł) 4. wskaźnik EUSAMA 5. kryteria oceny stanu amortyzatorów wg metody EUSAMA 6. dopuszczalne różnice między wskaźnikami EUSAMA amortyzatorami tej samej osi praca dodatkowa dla chętnych 7. po obejrzeniu filmu oceń stan amortyzatorów korzystając ze wskaźnika EUSAMA proszę o informację zwrotną: nazwisko i imię, klasa, którą część pracy wykonałeś (ile punktów w notatce ) nie wysyłajcie skanów. klasa II C Temat: Diagnozowanie układu smarowania. Ocena organoleptyczna. Pomiar cisnienia oleju. Sprawdzenie działania czujników podręcznik strony ( (sprawdzenie poziomu oleju) ( (pomiar ciśnienia, zwróć uwagę na urządzenie do pomiaru ciśnienia ) możesz wyszukać inne filmy materiał dodatkowy ( (jak działa układ smarowania dla zapominalskich) na podstawie materiału podstawowego wykonaj notatkę według punktów 1. przyczyny zbyt dużego ubytku oleju podczas eksploatacji 2. przyczyny wzrostu poziomu oleju 3. ocena jakości(przydatności) oleju(organoleptyczna i przyrządowa) 4. przyczyny zwiększeniai obniżenia wartości ciśnienia 5. jakie czujniki występują w układzie smarowania? praca dodatkowa 6. na jakich prędkościach dokonuje się pomiaru ciśnienia 7. podaj przykładowe wartości ciśnień (możesz zrobić to na przykładzie pojazdu który jest w posiadaniu waszej rodziny) 8. jak można sprawdzić czujnik ciśnienia oleju proszę o informację zwrotną: nazwisko i imię, klasa, którą część pracy wykonałeś (ile punktów w notatce ) nie wysyłajcie skanów. 6 z 21 22/04/2020, 08:07

7 Materiał do realizacji w dniu DiNPS klasa IIC (2 godz) Temat: Diagnozowanie układu zapłonowego podręcznik strony ( ( (od 13 min zacznij oglądać ocena stanu świecy zapłonowej ( /porady/eksploatacja/kat-wyprzedzenia-zaplonu/qtssvz9) (kąt wyprzedzenia zapłonu) materiał dodatkowy ( (wczesny zapłon) na podstawie materiału podstawowego wykonaj notatkę według punktów 1. zadanie układu zapłonowego 2. kąt wyprzedzenia zapłonu 3. wartość cieplna świecy 4. wpływ długość części gwintowanej 5. wpływ odstępu między elektrodami 6. wygląd, barwa, osad na świecy jako informacja o pracy silnika praca dodatkowa 7. stan świecy zapłonowej na przeskok iskry miedzy elektrodami 8. wpływ kąta wyprzedzenia zapłonu na pracę silnika proszę o informację zwrotną: nazwisko i imię, klasa, którą część pracy wykonałeś (ile punktów w notatce ) nie wysyłajcie skanów. PKM klasa Ic Temat: Klasyfikacja i rodzaje obróbki plastycznej podręcznik strony po zapoznaniu się z materiałem obowiązkowym, wykonaj notatkę w zeszycie według planu 1. na czym polega obróbka plastyczna 2. kiedy obróbka plastyczna odbywa się na gorąco 3. kiedy obróbka plastyczna odbywa się na zimno 4. podaj rodzaje obróbki plastycznej 7 z 21 22/04/2020, 08:07

8 5. zastosowanie obróbki plastycznej w produkcji pojazdów praca dodatkowa 6. wyjaśnij zjawisko umocnienia 7. różnice między kuciem swobodnym i matrycowym proszę o informację zwrotną: nazwisko i imię, klasa, którą część pracy wykonałeś (ile punktów w notatce ) nie wysyłajcie skanów. Materiał do realizacji w dniu PKM ( adres do korespondencji jamjan@fajnaszkola.net (mailto:jamjan@fajnaszkola.net) ) klasa I Cg po gimnazjum Temat : Stal i jej własności materiały obowiązkowe podręcznik strony na podstawie materiałów zamieszczonych wykonaj w zeszycie notatkę według planu: 1. podział stali ze względu na skład chemiczny 2. podział ze względu na podstawowe zastosowania 3. definicja stali niestopowej 4. definicja stali stopowej 5. najczęściej stosowane dodatki stopowe praca dodatkowa: 6. składniki wpływające na odporność na korozję 7. oznaczenie stali konstrukcyjnej i maszynowej proszę o informację zwrotną: nazwisko i imię, klasa, którą część pracy wykonałeś (ile punktów w notatce ) nie wysyłajcie skanów. Materiał do realizacji w dniu DiNPS klasa IIC (2 godz) 8 z 21 22/04/2020, 08:07

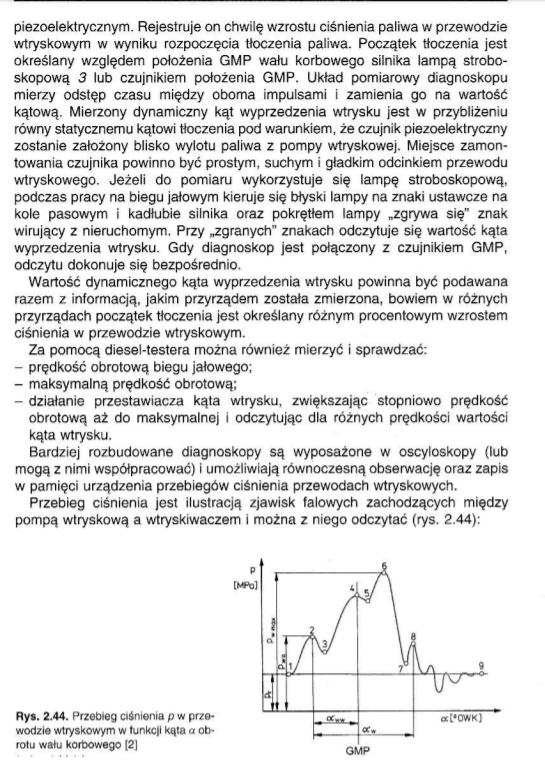

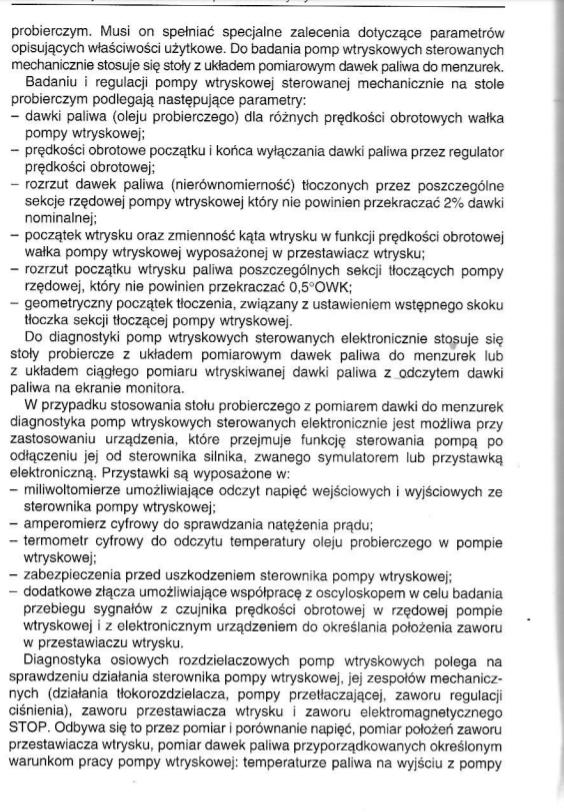

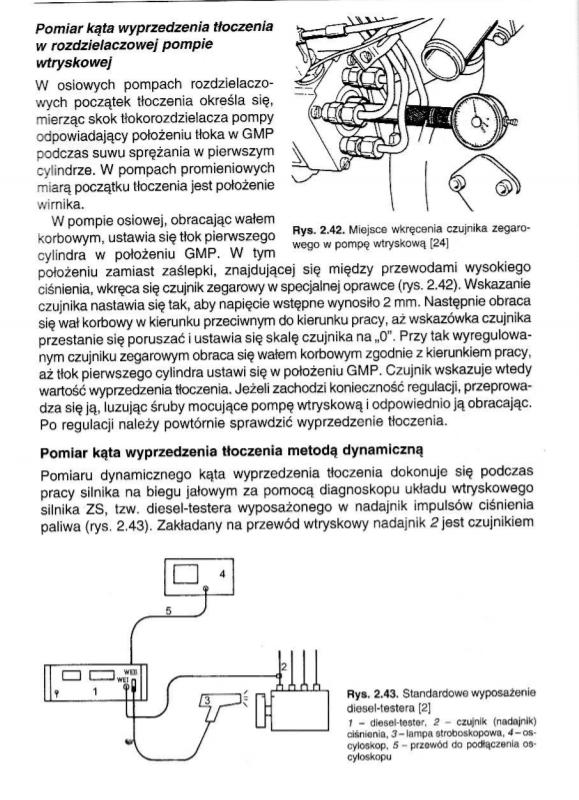

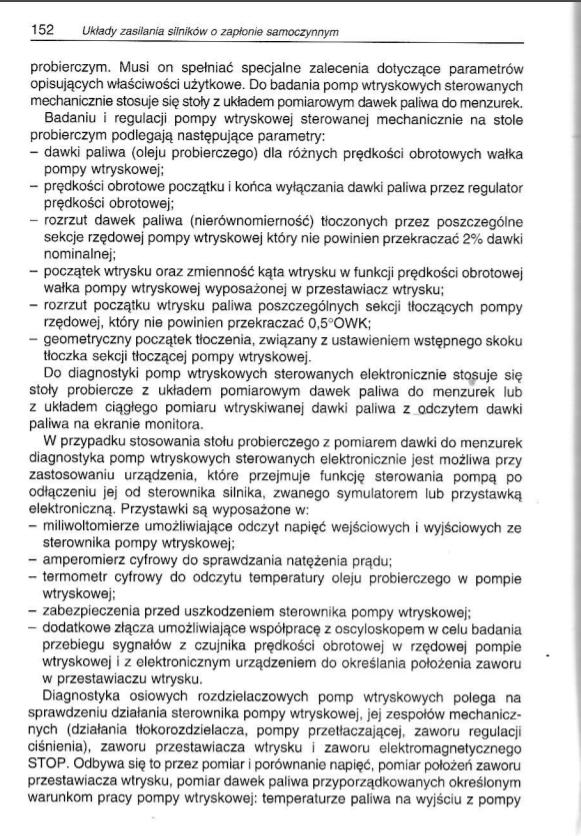

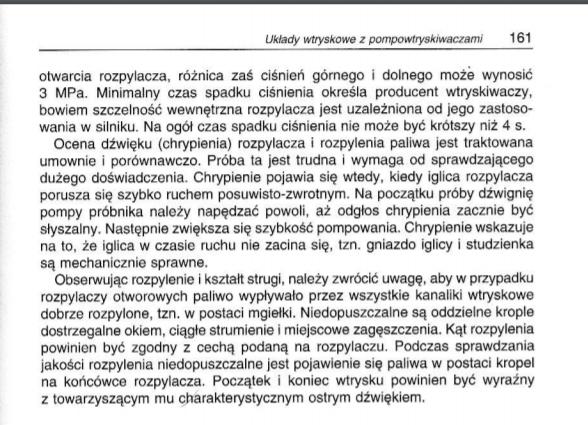

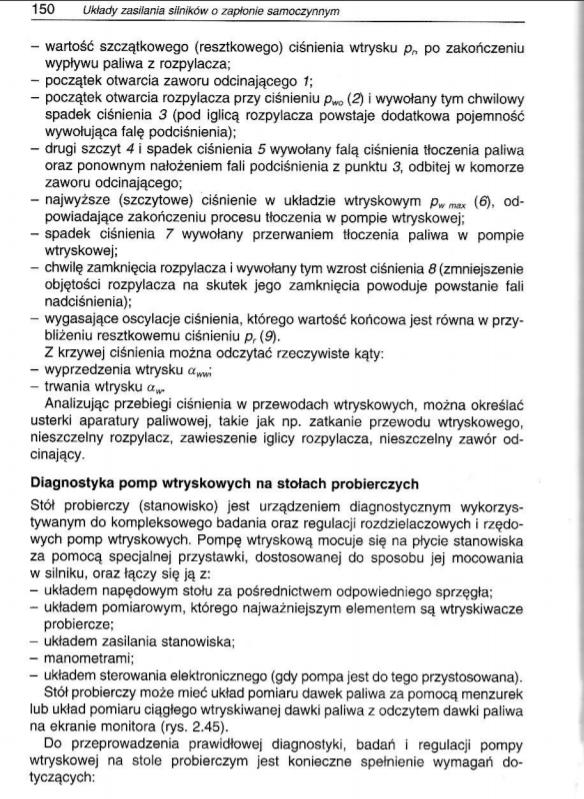

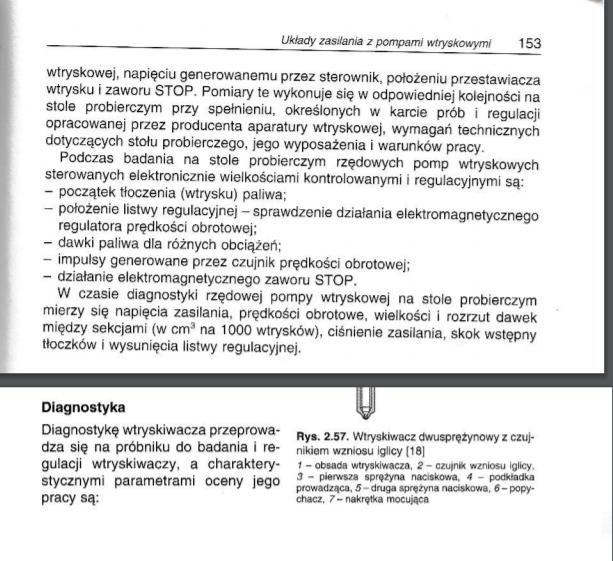

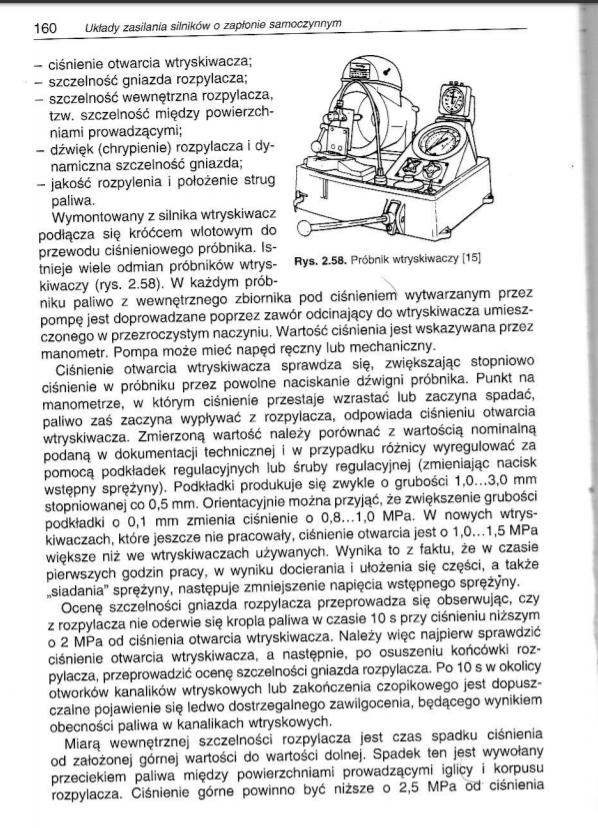

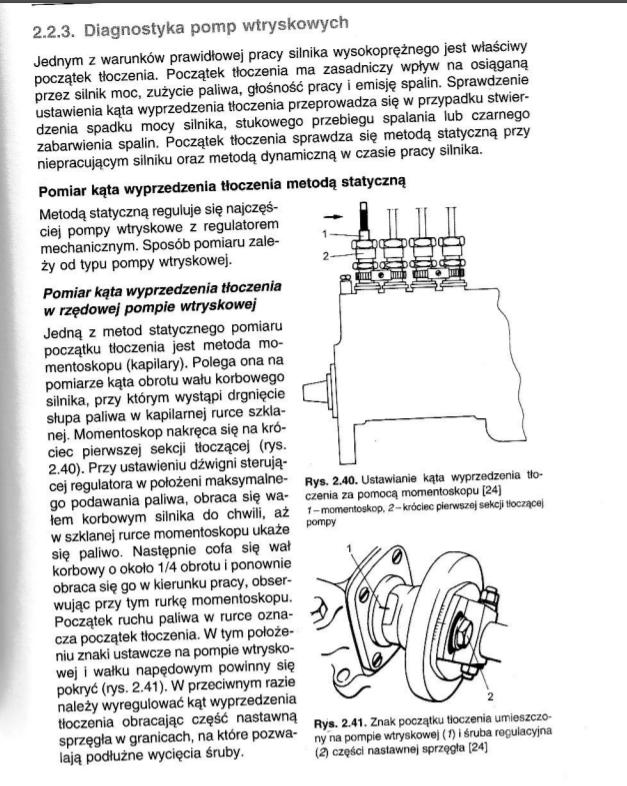

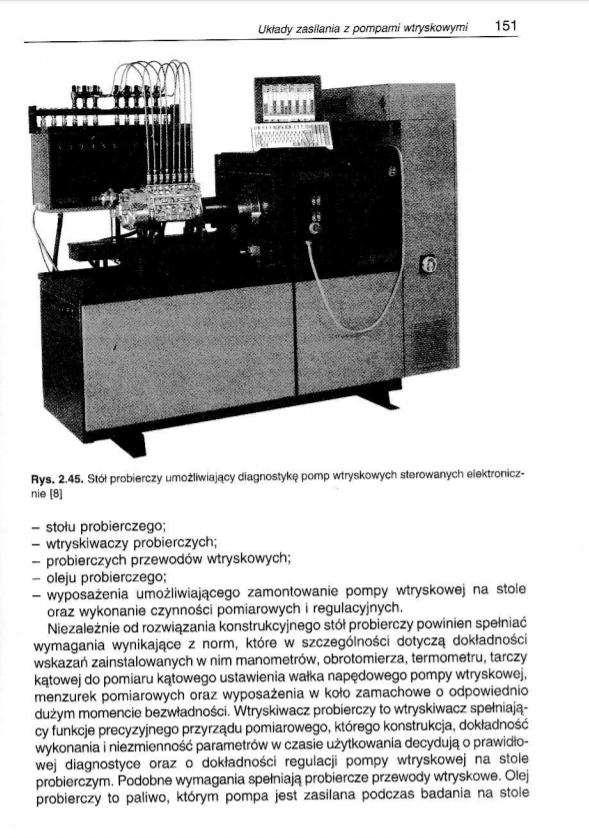

9 PROSZĘ O INFORMACJĘ ZWROTNĄ: nazwisko i imię, klasa, temat lekcji (w temacie maila), którą część pracy wykonałeś (ile punktów z części podstawowej i ile z części dodatkowej) skany tylko z pracy dodatkowej Temat: Diagnozowanie mechanicznie sterowanych układów wtrysku paliwa silników ZS. podręcznik strony ( zasada działania silnika ZS ( stól probierczy pompy wtryskowe ( sprawdzenie wtryskiwacza materiał dodatkowy materiał w PDF Diagnostyka IIc 9 z 21 22/04/2020, 08:07

10 10 z 21 22/04/2020, 08:07

11 11 z 21 22/04/2020, 08:07

12 12 z 21 22/04/2020, 08:07

13 13 z 21 22/04/2020, 08:07

14 14 z 21 22/04/2020, 08:07

15 15 z 21 22/04/2020, 08:07

16 16 z 21 22/04/2020, 08:07

17 17 z 21 22/04/2020, 08:07

18 18 z 21 22/04/2020, 08:07

19 na podstawie materiału podstawowego wykonaj notatkę według punktów 1. jak prowadzi się diagnozowanie mechanicznie sterowanych pomp; 2. objawy uszkodzenia rozdzielaczowej pompy wtryskowej 3. niesprawności układu wtryskowego wpływające na nieprawidłową pracę 4. ocena barwy spalin, a niesprawności układu wtryskowego 5. jak sprawdza się początek tłoczenia (kąt wyprzedzenia wtrysku) 6. jak diagnozuje się wtryskiwacze 7. co podlega sprawdzeniu we wtryskiwaczu 8. do czego służy stół probierczy 9. parametry podlegające sprawdzeniu na stole probierczym praca dodatkowa 10. kiedy uważa się wtryskiwacz za szczelny? 11. jak ocenia się jakość rozpylenia 12. jak sprawdza się kąt wyprzedzenia tłoczenia metodą dynamiczną? 13. co sprawdza się w pompie wtryskowej rzędowej PKM klasa Ic PROSZĘ O INFORMACJĘ ZWROTNĄ: nazwisko i imię, klasa, temat lekcji (w temacie maila), którą część pracy wykonałeś (ile punktów z części podstawowej i ile z części dodatkowej ) skany tylko z pracy dodatkowej Temat: Charakterystyka rodzajów obróbki plastycznej 19 z 21 22/04/2020, 08:07

20 Uwaga: na platformie Moodle są testy do wykonania z odlewania i obróbki plastycznej podręcznik strony ( (2 min) kucie matrycowe ( (3 min) walcowanie na zimno ( (7 min) ciągnięcie drutu ( (1 min) tłoczenie po zapoznaniu się z materiałem obowiązkowym, wykonaj notatkę w zeszycie według planu 1. na czym polega kucie 2. czym charakteryzuje się kucie matrycowe 3. podstawowe rodzaje operacji kucia 4. na czym polega walcowanie 5. na czym polega tłoczenie 6. na czym polega ciągnienie praca dodatkowa 7. na jakich urządzeniach przeprowadza się kucie maszynowe? 8. opisz operacje tłoczenia 9. jakie zastosowanie ma proces ciągnienia? Materiał do realizacji w dniu Przedmioty mechaniczne ( jamjan@fajnaszkola.net (mailto:jamjan@fajnaszkola.net) ) klasa ICg DiNPS Temat: Sprawdzenie kompletnego zawieszenia PROSZĘ O INFORMACJĘ ZWROTNĄ: nazwisko i imię, klasa, temat lekcji (w temacie maila), którą część pracy wykonałeś (ile punktów z części podręcznik str podstawowej i ile z części dodatkowej ) skany tylko z pracy dodatkowej ( cz.1 (2 min) końcówka drązka ( cz.2 (4 20 z 21 22/04/2020, 08:07

21 min) łącznik stabilizatora ( cz. 3 (11 min) sworzeń wahacza łożysko ( cz.4 ( 4 min) tuleje wahaczy ( szarpak materiał dodatkowy ( mobilny tester zawieszenia ( (przyrządy do sprawdzenia luzów) na podstawie materiału obowiązkowego wykonaj notatkę w zeszycie według punktów 1. przeznaczenie szarpaka 2. wykonanie badania na szarpaku 3. wskazówki dotyczące ręcznego sprawdzenia luzu w zaiweszeniu 4. w których miejscach pojawiają się luzy w zawieszeniu praca dodatkowa dla chętnych 5. do wykrywania luzów można stosować dżwignię, jakie wady ma ta metoda? 6. z jakich elementów składa się mobilny tester zawieszenia 21 z 21 22/04/2020, 08:07
