Załącznik nr 2 Specyfikacja/ Zakres Prac Modernizacja stacji elektroenergetycznej 110/15kV RPZ Wschodnia. 1. Wymagania ogólne

Transkrypt

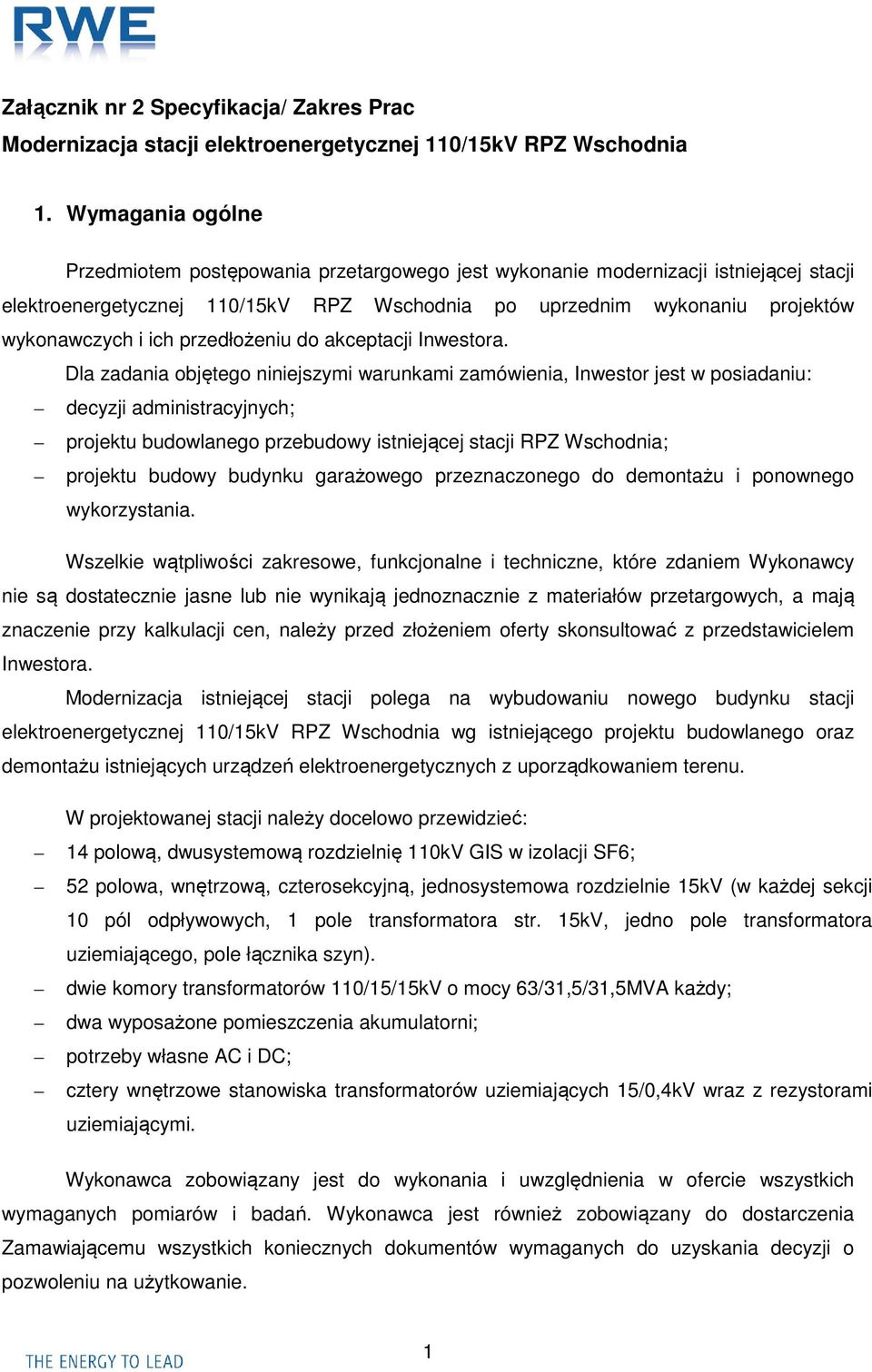

1 Załącznik nr 2 Specyfikacja/ Zakres Prac Modernizacja stacji elektroenergetycznej 110/15kV RPZ Wschodnia 1. Wymagania ogólne Przedmiotem postępowania przetargowego jest wykonanie modernizacji istniejącej stacji elektroenergetycznej 110/15kV RPZ Wschodnia po uprzednim wykonaniu projektów wykonawczych i ich przedłożeniu do akceptacji Inwestora. Dla zadania objętego niniejszymi warunkami zamówienia, Inwestor jest w posiadaniu: decyzji administracyjnych; projektu budowlanego przebudowy istniejącej stacji RPZ Wschodnia; projektu budowy budynku garażowego przeznaczonego do demontażu i ponownego wykorzystania. Wszelkie wątpliwości zakresowe, funkcjonalne i techniczne, które zdaniem Wykonawcy nie są dostatecznie jasne lub nie wynikają jednoznacznie z materiałów przetargowych, a mają znaczenie przy kalkulacji cen, należy przed złożeniem oferty skonsultować z przedstawicielem Inwestora. Modernizacja istniejącej stacji polega na wybudowaniu nowego budynku stacji elektroenergetycznej 110/15kV RPZ Wschodnia wg istniejącego projektu budowlanego oraz demontażu istniejących urządzeń elektroenergetycznych z uporządkowaniem terenu. W projektowanej stacji należy docelowo przewidzieć: 14 polową, dwusystemową rozdzielnię 110kV GIS w izolacji SF6; 52 polowa, wnętrzową, czterosekcyjną, jednosystemowa rozdzielnie 15kV (w każdej sekcji 10 pól odpływowych, 1 pole transformatora str. 15kV, jedno pole transformatora uziemiającego, pole łącznika szyn). dwie komory transformatorów 110/15/15kV o mocy 63/31,5/31,5MVA każdy; dwa wyposażone pomieszczenia akumulatorni; potrzeby własne AC i DC; cztery wnętrzowe stanowiska transformatorów uziemiających 15/0,4kV wraz z rezystorami uziemiającymi. Wykonawca zobowiązany jest do wykonania i uwzględnienia w ofercie wszystkich wymaganych pomiarów i badań. Wykonawca jest również zobowiązany do dostarczenia Zamawiającemu wszystkich koniecznych dokumentów wymaganych do uzyskania decyzji o pozwoleniu na użytkowanie. 1

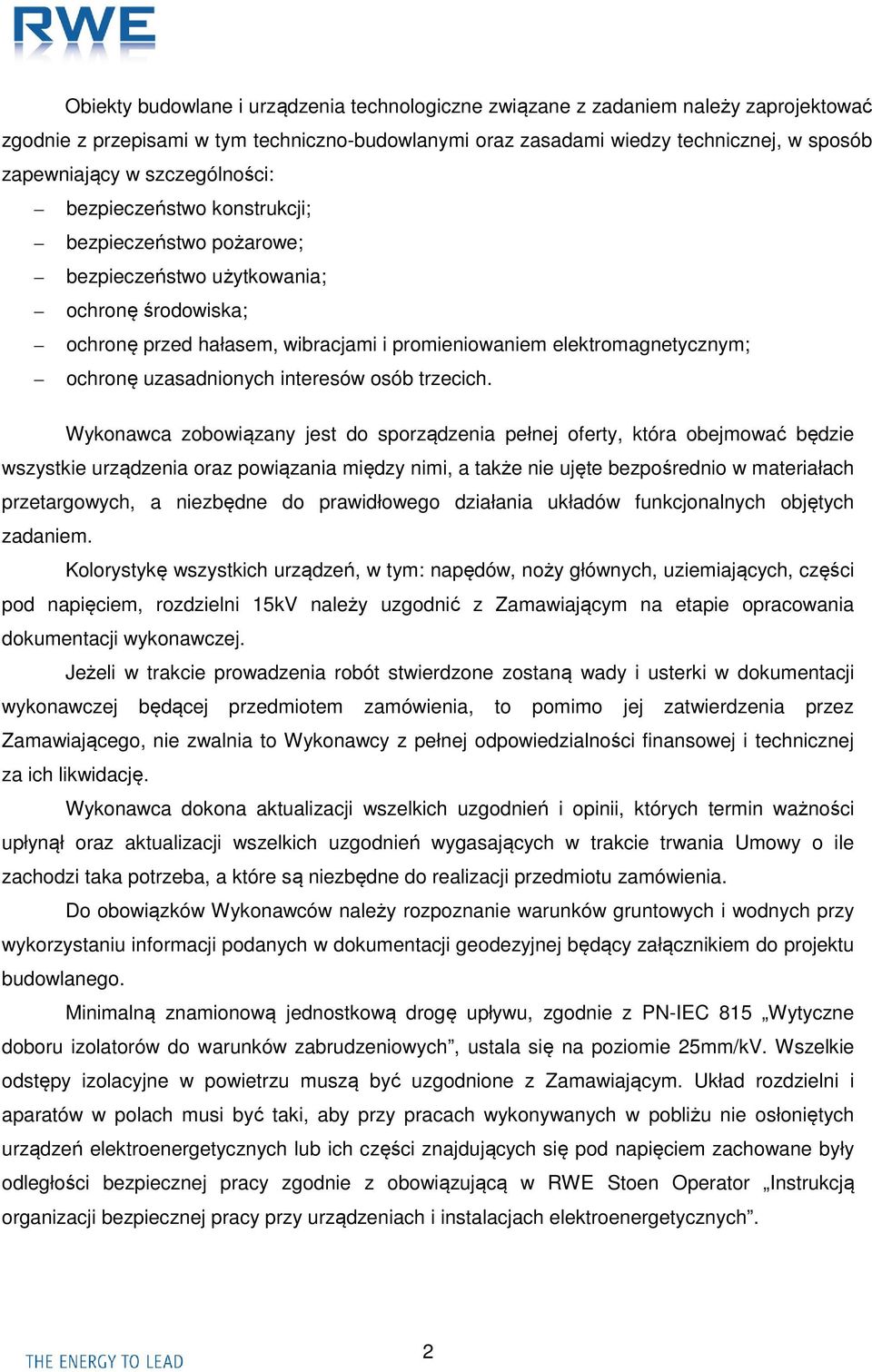

2 Obiekty budowlane i urządzenia technologiczne związane z zadaniem należy zaprojektować zgodnie z przepisami w tym techniczno-budowlanymi oraz zasadami wiedzy technicznej, w sposób zapewniający w szczególności: bezpieczeństwo konstrukcji; bezpieczeństwo pożarowe; bezpieczeństwo użytkowania; ochronę środowiska; ochronę przed hałasem, wibracjami i promieniowaniem elektromagnetycznym; ochronę uzasadnionych interesów osób trzecich. Wykonawca zobowiązany jest do sporządzenia pełnej oferty, która obejmować będzie wszystkie urządzenia oraz powiązania między nimi, a także nie ujęte bezpośrednio w materiałach przetargowych, a niezbędne do prawidłowego działania układów funkcjonalnych objętych zadaniem. Kolorystykę wszystkich urządzeń, w tym: napędów, noży głównych, uziemiających, części pod napięciem, rozdzielni 15kV należy uzgodnić z Zamawiającym na etapie opracowania dokumentacji wykonawczej. Jeżeli w trakcie prowadzenia robót stwierdzone zostaną wady i usterki w dokumentacji wykonawczej będącej przedmiotem zamówienia, to pomimo jej zatwierdzenia przez Zamawiającego, nie zwalnia to Wykonawcy z pełnej odpowiedzialności finansowej i technicznej za ich likwidację. Wykonawca dokona aktualizacji wszelkich uzgodnień i opinii, których termin ważności upłynął oraz aktualizacji wszelkich uzgodnień wygasających w trakcie trwania Umowy o ile zachodzi taka potrzeba, a które są niezbędne do realizacji przedmiotu zamówienia. Do obowiązków Wykonawców należy rozpoznanie warunków gruntowych i wodnych przy wykorzystaniu informacji podanych w dokumentacji geodezyjnej będący załącznikiem do projektu budowlanego. Minimalną znamionową jednostkową drogę upływu, zgodnie z PN-IEC 815 Wytyczne doboru izolatorów do warunków zabrudzeniowych, ustala się na poziomie 25mm/kV. Wszelkie odstępy izolacyjne w powietrzu muszą być uzgodnione z Zamawiającym. Układ rozdzielni i aparatów w polach musi być taki, aby przy pracach wykonywanych w pobliżu nie osłoniętych urządzeń elektroenergetycznych lub ich części znajdujących się pod napięciem zachowane były odległości bezpiecznej pracy zgodnie z obowiązującą w RWE Stoen Operator Instrukcją organizacji bezpiecznej pracy przy urządzeniach i instalacjach elektroenergetycznych. 2

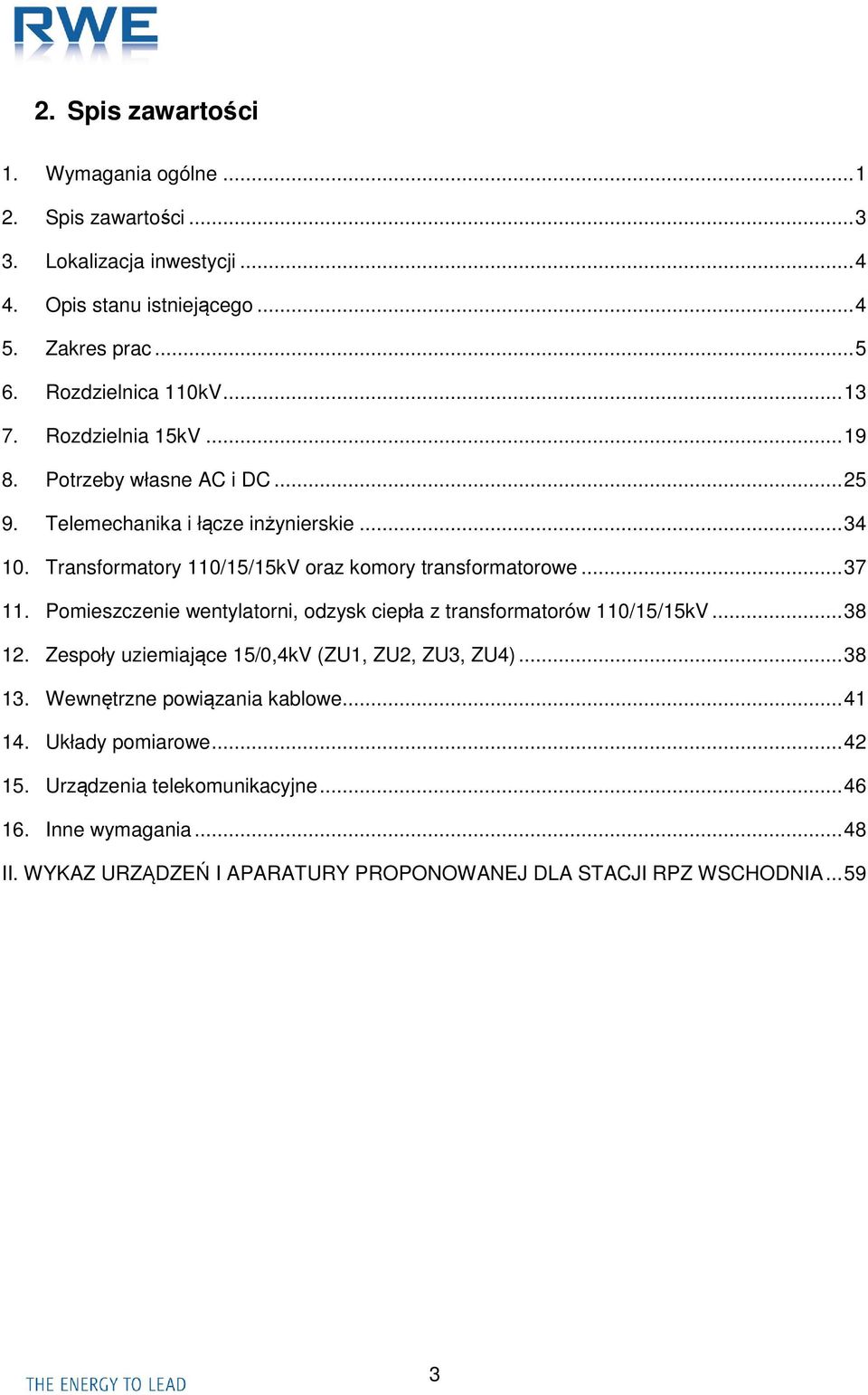

3 2. Spis zawartości 1. Wymagania ogólne Spis zawartości Lokalizacja inwestycji Opis stanu istniejącego Zakres prac Rozdzielnica 110kV Rozdzielnia 15kV Potrzeby własne AC i DC Telemechanika i łącze inżynierskie Transformatory 110/15/15kV oraz komory transformatorowe Pomieszczenie wentylatorni, odzysk ciepła z transformatorów 110/15/15kV Zespoły uziemiające 15/0,4kV (ZU1, ZU2, ZU3, ZU4) Wewnętrzne powiązania kablowe Układy pomiarowe Urządzenia telekomunikacyjne Inne wymagania II. WYKAZ URZĄDZEŃ I APARATURY PROPONOWANEJ DLA STACJI RPZ WSCHODNIA

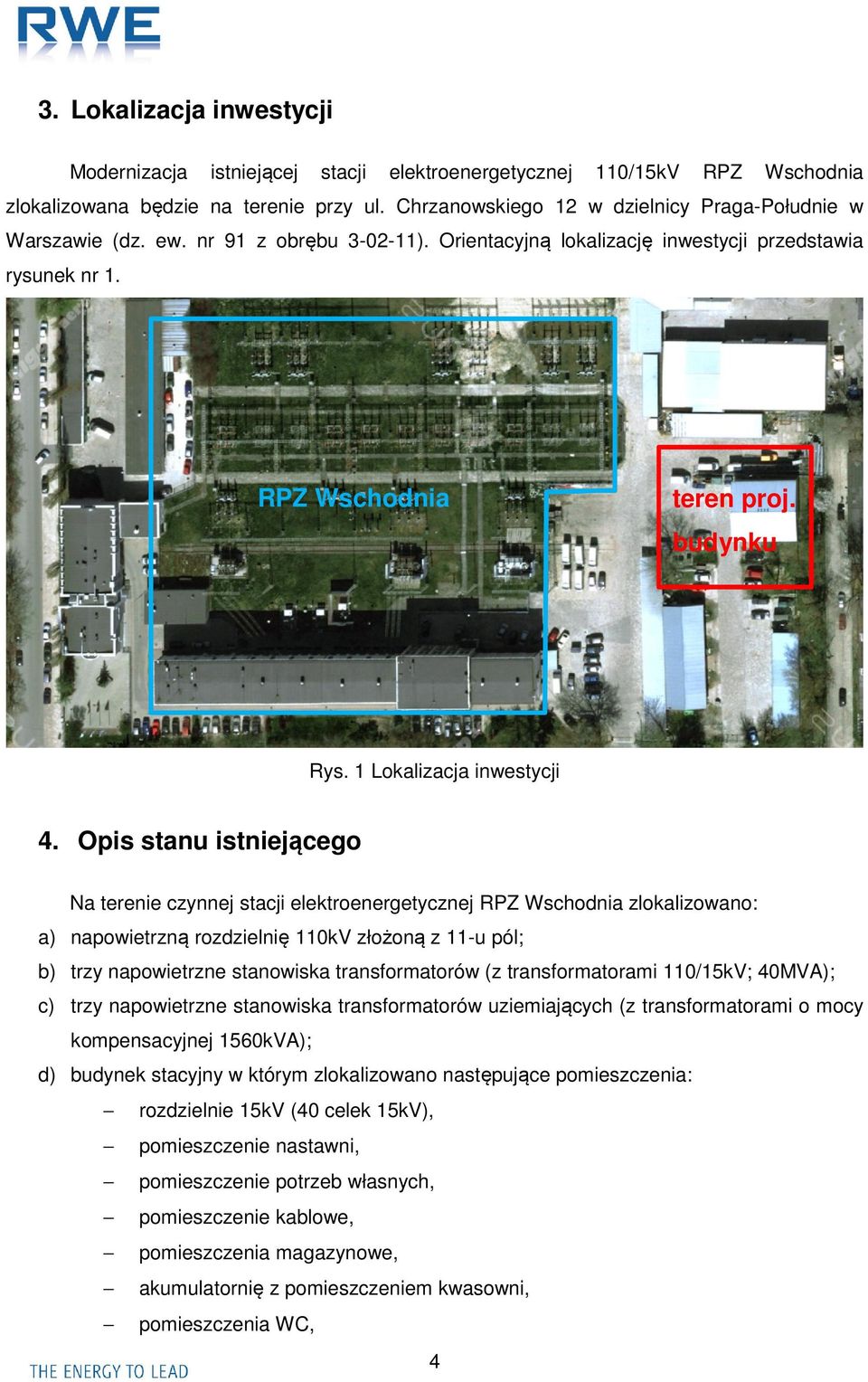

4 3. Lokalizacja inwestycji Modernizacja istniejącej stacji elektroenergetycznej 110/15kV RPZ Wschodnia zlokalizowana będzie na terenie przy ul. Chrzanowskiego 12 w dzielnicy Praga-Południe w Warszawie (dz. ew. nr 91 z obrębu ). Orientacyjną lokalizację inwestycji przedstawia rysunek nr 1. RPZ Wschodnia teren proj. budynku Rys. 1 Lokalizacja inwestycji 4. Opis stanu istniejącego Na terenie czynnej stacji elektroenergetycznej RPZ Wschodnia zlokalizowano: a) napowietrzną rozdzielnię 110kV złożoną z 11-u pól; b) trzy napowietrzne stanowiska transformatorów (z transformatorami 110/15kV; 40MVA); c) trzy napowietrzne stanowiska transformatorów uziemiających (z transformatorami o mocy kompensacyjnej 1560kVA); d) budynek stacyjny w którym zlokalizowano następujące pomieszczenia: rozdzielnie 15kV (40 celek 15kV), pomieszczenie nastawni, pomieszczenie potrzeb własnych, pomieszczenie kablowe, pomieszczenia magazynowe, akumulatornię z pomieszczeniem kwasowni, pomieszczenia WC, 4

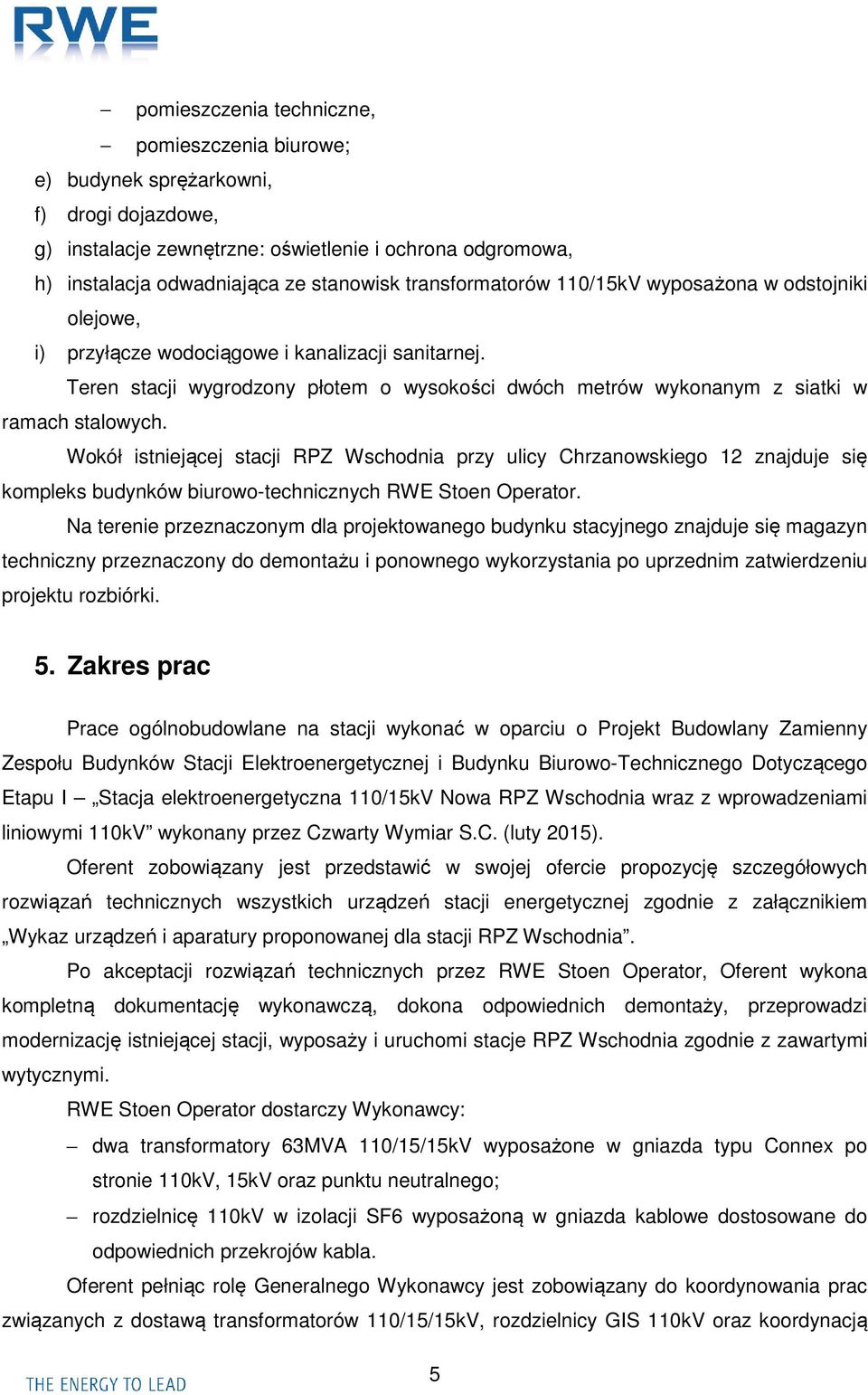

5 pomieszczenia techniczne, pomieszczenia biurowe; e) budynek sprężarkowni, f) drogi dojazdowe, g) instalacje zewnętrzne: oświetlenie i ochrona odgromowa, h) instalacja odwadniająca ze stanowisk transformatorów 110/15kV wyposażona w odstojniki olejowe, i) przyłącze wodociągowe i kanalizacji sanitarnej. Teren stacji wygrodzony płotem o wysokości dwóch metrów wykonanym z siatki w ramach stalowych. Wokół istniejącej stacji RPZ Wschodnia przy ulicy Chrzanowskiego 12 znajduje się kompleks budynków biurowo-technicznych RWE Stoen Operator. Na terenie przeznaczonym dla projektowanego budynku stacyjnego znajduje się magazyn techniczny przeznaczony do demontażu i ponownego wykorzystania po uprzednim zatwierdzeniu projektu rozbiórki. 5. Zakres prac Prace ogólnobudowlane na stacji wykonać w oparciu o Projekt Budowlany Zamienny Zespołu Budynków Stacji Elektroenergetycznej i Budynku Biurowo-Technicznego Dotyczącego Etapu I Stacja elektroenergetyczna 110/15kV Nowa RPZ Wschodnia wraz z wprowadzeniami liniowymi 110kV wykonany przez Czwarty Wymiar S.C. (luty 2015). Oferent zobowiązany jest przedstawić w swojej ofercie propozycję szczegółowych rozwiązań technicznych wszystkich urządzeń stacji energetycznej zgodnie z załącznikiem Wykaz urządzeń i aparatury proponowanej dla stacji RPZ Wschodnia. Po akceptacji rozwiązań technicznych przez RWE Stoen Operator, Oferent wykona kompletną dokumentację wykonawczą, dokona odpowiednich demontaży, przeprowadzi modernizację istniejącej stacji, wyposaży i uruchomi stacje RPZ Wschodnia zgodnie z zawartymi wytycznymi. RWE Stoen Operator dostarczy Wykonawcy: dwa transformatory 63MVA 110/15/15kV wyposażone w gniazda typu Connex po stronie 110kV, 15kV oraz punktu neutralnego; rozdzielnicę 110kV w izolacji SF6 wyposażoną w gniazda kablowe dostosowane do odpowiednich przekrojów kabla. Oferent pełniąc rolę Generalnego Wykonawcy jest zobowiązany do koordynowania prac związanych z dostawą transformatorów 110/15/15kV, rozdzielnicy GIS 110kV oraz koordynacją 5

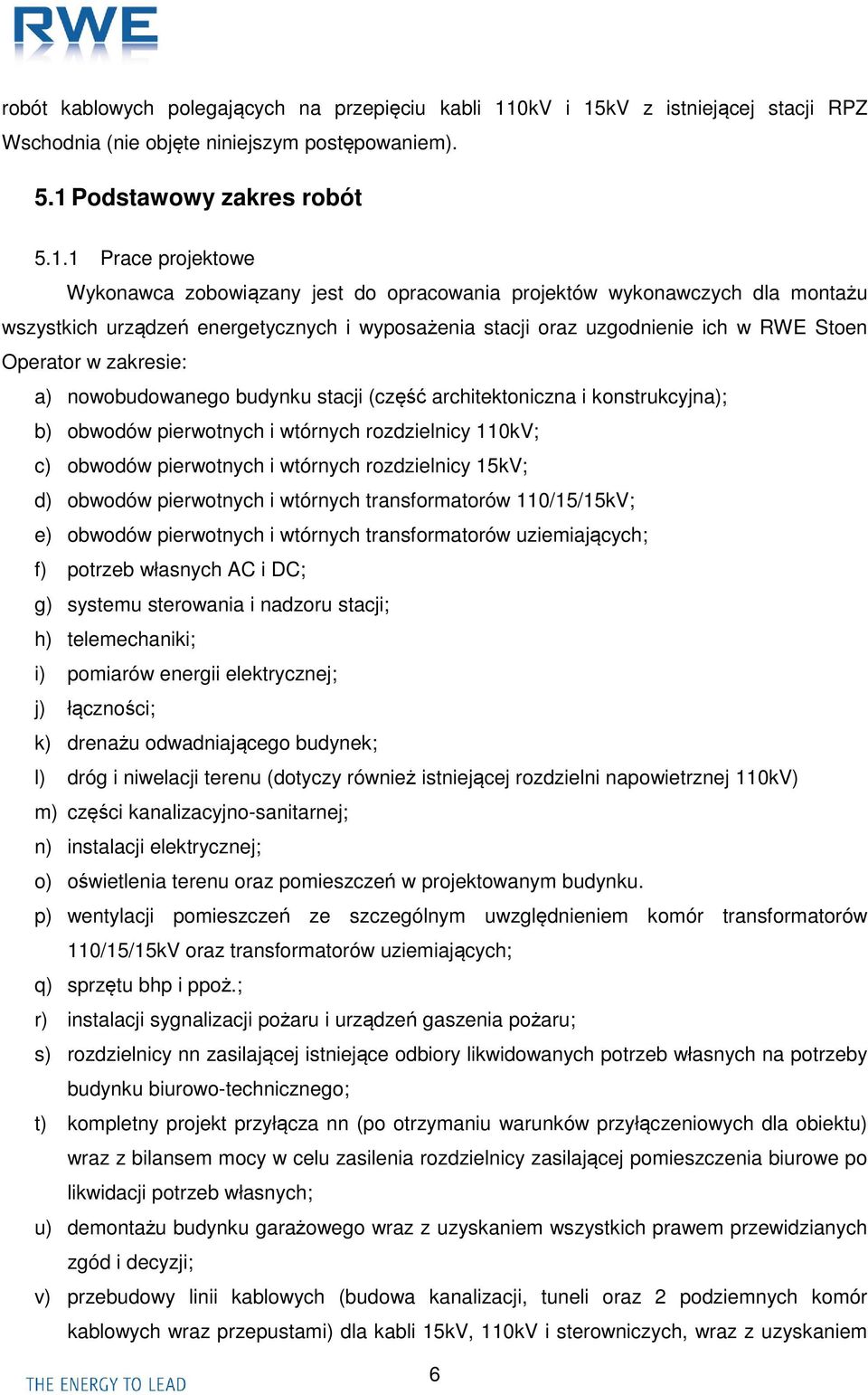

6 robót kablowych polegających na przepięciu kabli 110kV i 15kV z istniejącej stacji RPZ Wschodnia (nie objęte niniejszym postępowaniem). 5.1 Podstawowy zakres robót Prace projektowe Wykonawca zobowiązany jest do opracowania projektów wykonawczych dla montażu wszystkich urządzeń energetycznych i wyposażenia stacji oraz uzgodnienie ich w RWE Stoen Operator w zakresie: a) nowobudowanego budynku stacji (część architektoniczna i konstrukcyjna); b) obwodów pierwotnych i wtórnych rozdzielnicy 110kV; c) obwodów pierwotnych i wtórnych rozdzielnicy 15kV; d) obwodów pierwotnych i wtórnych transformatorów 110/15/15kV; e) obwodów pierwotnych i wtórnych transformatorów uziemiających; f) potrzeb własnych AC i DC; g) systemu sterowania i nadzoru stacji; h) telemechaniki; i) pomiarów energii elektrycznej; j) łączności; k) drenażu odwadniającego budynek; l) dróg i niwelacji terenu (dotyczy również istniejącej rozdzielni napowietrznej 110kV) m) części kanalizacyjno-sanitarnej; n) instalacji elektrycznej; o) oświetlenia terenu oraz pomieszczeń w projektowanym budynku. p) wentylacji pomieszczeń ze szczególnym uwzględnieniem komór transformatorów 110/15/15kV oraz transformatorów uziemiających; q) sprzętu bhp i ppoż.; r) instalacji sygnalizacji pożaru i urządzeń gaszenia pożaru; s) rozdzielnicy nn zasilającej istniejące odbiory likwidowanych potrzeb własnych na potrzeby budynku biurowo-technicznego; t) kompletny projekt przyłącza nn (po otrzymaniu warunków przyłączeniowych dla obiektu) wraz z bilansem mocy w celu zasilenia rozdzielnicy zasilającej pomieszczenia biurowe po likwidacji potrzeb własnych; u) demontażu budynku garażowego wraz z uzyskaniem wszystkich prawem przewidzianych zgód i decyzji; v) przebudowy linii kablowych (budowa kanalizacji, tuneli oraz 2 podziemnych komór kablowych wraz przepustami) dla kabli 15kV, 110kV i sterowniczych, wraz z uzyskaniem 6

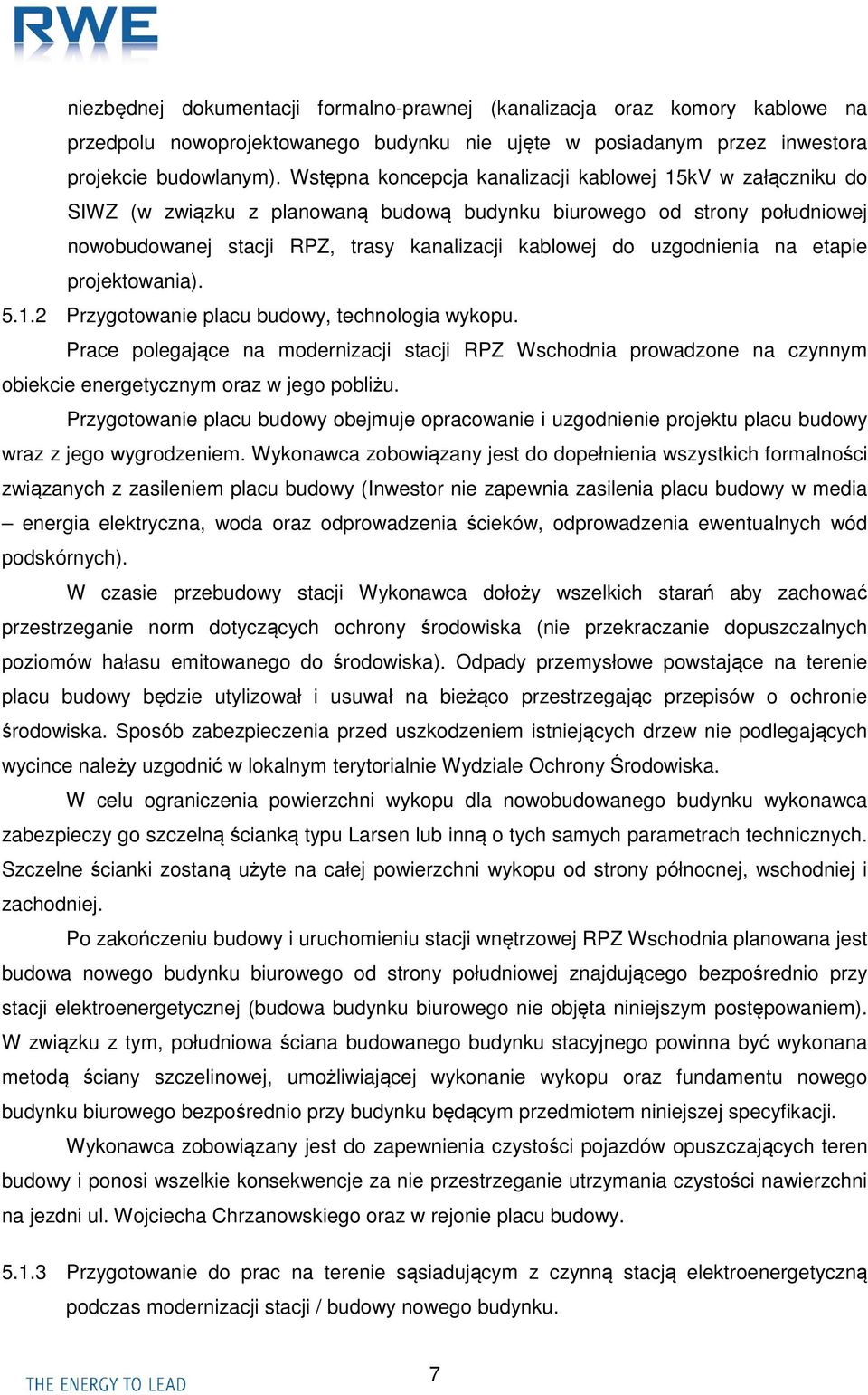

7 niezbędnej dokumentacji formalno-prawnej (kanalizacja oraz komory kablowe na przedpolu nowoprojektowanego budynku nie ujęte w posiadanym przez inwestora projekcie budowlanym). Wstępna koncepcja kanalizacji kablowej 15kV w załączniku do SIWZ (w związku z planowaną budową budynku biurowego od strony południowej nowobudowanej stacji RPZ, trasy kanalizacji kablowej do uzgodnienia na etapie projektowania) Przygotowanie placu budowy, technologia wykopu. Prace polegające na modernizacji stacji RPZ Wschodnia prowadzone na czynnym obiekcie energetycznym oraz w jego pobliżu. Przygotowanie placu budowy obejmuje opracowanie i uzgodnienie projektu placu budowy wraz z jego wygrodzeniem. Wykonawca zobowiązany jest do dopełnienia wszystkich formalności związanych z zasileniem placu budowy (Inwestor nie zapewnia zasilenia placu budowy w media energia elektryczna, woda oraz odprowadzenia ścieków, odprowadzenia ewentualnych wód podskórnych). W czasie przebudowy stacji Wykonawca dołoży wszelkich starań aby zachować przestrzeganie norm dotyczących ochrony środowiska (nie przekraczanie dopuszczalnych poziomów hałasu emitowanego do środowiska). Odpady przemysłowe powstające na terenie placu budowy będzie utylizował i usuwał na bieżąco przestrzegając przepisów o ochronie środowiska. Sposób zabezpieczenia przed uszkodzeniem istniejących drzew nie podlegających wycince należy uzgodnić w lokalnym terytorialnie Wydziale Ochrony Środowiska. W celu ograniczenia powierzchni wykopu dla nowobudowanego budynku wykonawca zabezpieczy go szczelną ścianką typu Larsen lub inną o tych samych parametrach technicznych. Szczelne ścianki zostaną użyte na całej powierzchni wykopu od strony północnej, wschodniej i zachodniej. Po zakończeniu budowy i uruchomieniu stacji wnętrzowej RPZ Wschodnia planowana jest budowa nowego budynku biurowego od strony południowej znajdującego bezpośrednio przy stacji elektroenergetycznej (budowa budynku biurowego nie objęta niniejszym postępowaniem). W związku z tym, południowa ściana budowanego budynku stacyjnego powinna być wykonana metodą ściany szczelinowej, umożliwiającej wykonanie wykopu oraz fundamentu nowego budynku biurowego bezpośrednio przy budynku będącym przedmiotem niniejszej specyfikacji. Wykonawca zobowiązany jest do zapewnienia czystości pojazdów opuszczających teren budowy i ponosi wszelkie konsekwencje za nie przestrzeganie utrzymania czystości nawierzchni na jezdni ul. Wojciecha Chrzanowskiego oraz w rejonie placu budowy Przygotowanie do prac na terenie sąsiadującym z czynną stacją elektroenergetyczną podczas modernizacji stacji / budowy nowego budynku. 7

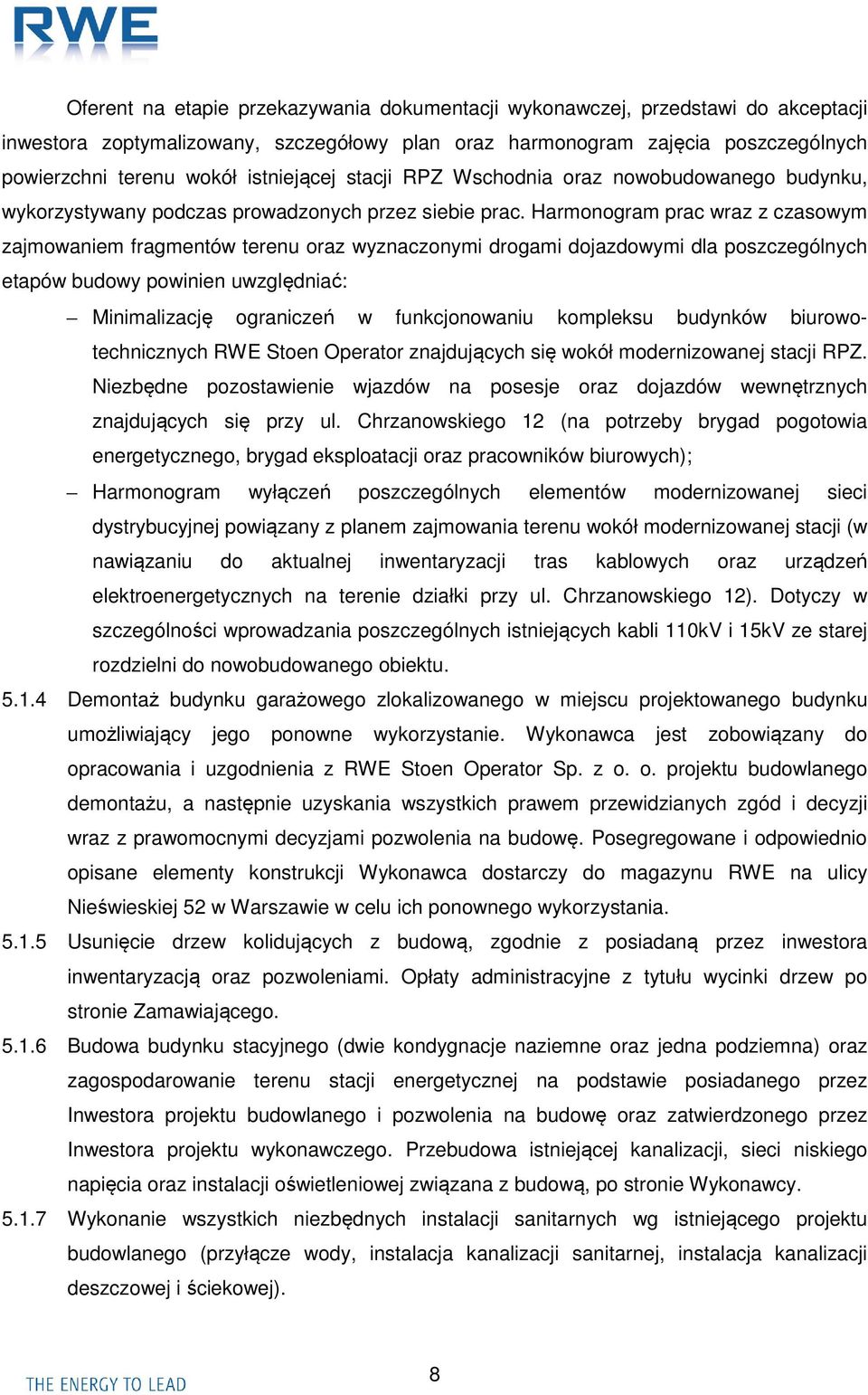

8 Oferent na etapie przekazywania dokumentacji wykonawczej, przedstawi do akceptacji inwestora zoptymalizowany, szczegółowy plan oraz harmonogram zajęcia poszczególnych powierzchni terenu wokół istniejącej stacji RPZ Wschodnia oraz nowobudowanego budynku, wykorzystywany podczas prowadzonych przez siebie prac. Harmonogram prac wraz z czasowym zajmowaniem fragmentów terenu oraz wyznaczonymi drogami dojazdowymi dla poszczególnych etapów budowy powinien uwzględniać: Minimalizację ograniczeń w funkcjonowaniu kompleksu budynków biurowotechnicznych RWE Stoen Operator znajdujących się wokół modernizowanej stacji RPZ. Niezbędne pozostawienie wjazdów na posesje oraz dojazdów wewnętrznych znajdujących się przy ul. Chrzanowskiego 12 (na potrzeby brygad pogotowia energetycznego, brygad eksploatacji oraz pracowników biurowych); Harmonogram wyłączeń poszczególnych elementów modernizowanej sieci dystrybucyjnej powiązany z planem zajmowania terenu wokół modernizowanej stacji (w nawiązaniu do aktualnej inwentaryzacji tras kablowych oraz urządzeń elektroenergetycznych na terenie działki przy ul. Chrzanowskiego 12). Dotyczy w szczególności wprowadzania poszczególnych istniejących kabli 110kV i 15kV ze starej rozdzielni do nowobudowanego obiektu Demontaż budynku garażowego zlokalizowanego w miejscu projektowanego budynku umożliwiający jego ponowne wykorzystanie. Wykonawca jest zobowiązany do opracowania i uzgodnienia z RWE Stoen Operator Sp. z o. o. projektu budowlanego demontażu, a następnie uzyskania wszystkich prawem przewidzianych zgód i decyzji wraz z prawomocnymi decyzjami pozwolenia na budowę. Posegregowane i odpowiednio opisane elementy konstrukcji Wykonawca dostarczy do magazynu RWE na ulicy Nieświeskiej 52 w Warszawie w celu ich ponownego wykorzystania Usunięcie drzew kolidujących z budową, zgodnie z posiadaną przez inwestora inwentaryzacją oraz pozwoleniami. Opłaty administracyjne z tytułu wycinki drzew po stronie Zamawiającego Budowa budynku stacyjnego (dwie kondygnacje naziemne oraz jedna podziemna) oraz zagospodarowanie terenu stacji energetycznej na podstawie posiadanego przez Inwestora projektu budowlanego i pozwolenia na budowę oraz zatwierdzonego przez Inwestora projektu wykonawczego. Przebudowa istniejącej kanalizacji, sieci niskiego napięcia oraz instalacji oświetleniowej związana z budową, po stronie Wykonawcy Wykonanie wszystkich niezbędnych instalacji sanitarnych wg istniejącego projektu budowlanego (przyłącze wody, instalacja kanalizacji sanitarnej, instalacja kanalizacji deszczowej i ściekowej). 8

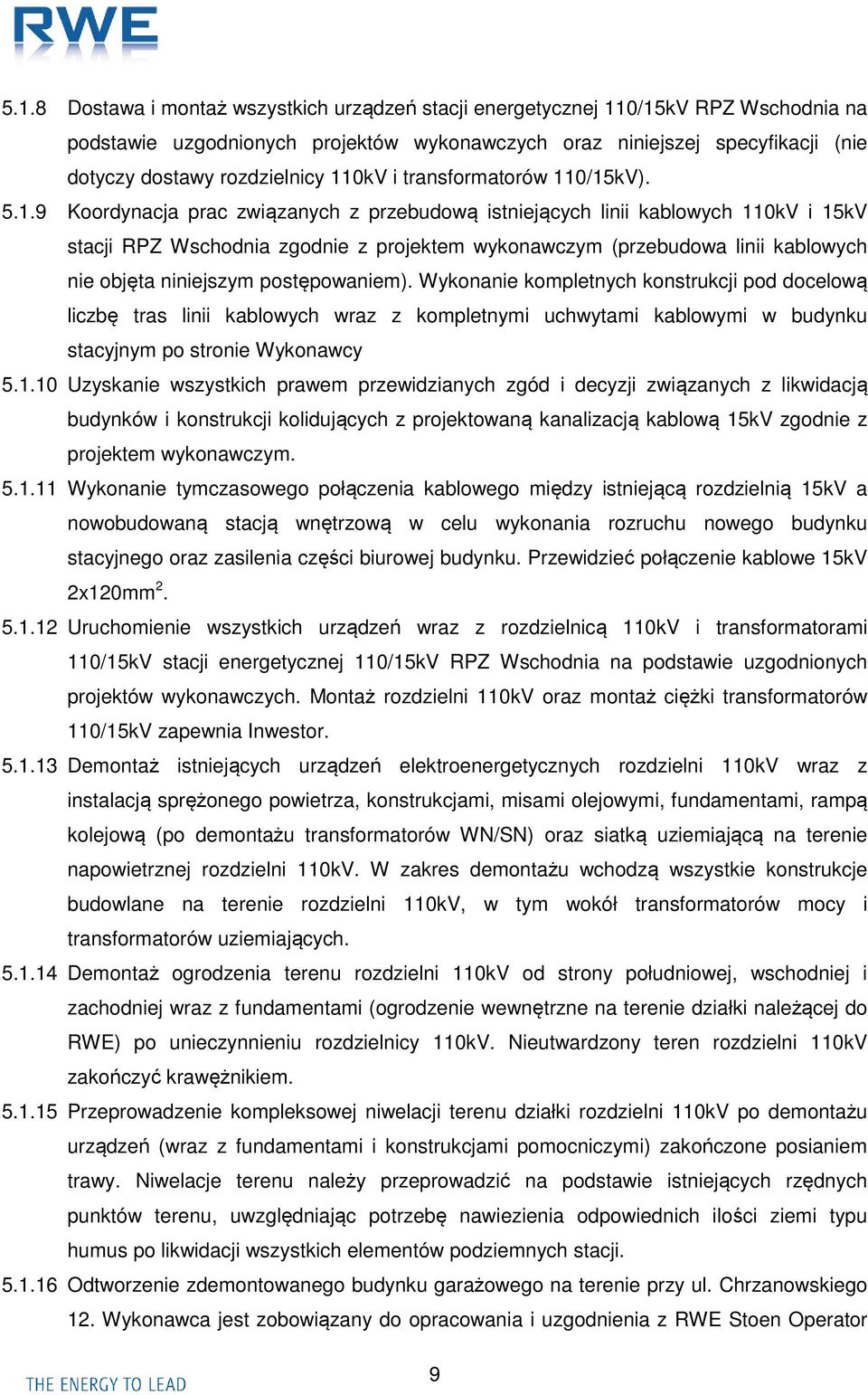

9 5.1.8 Dostawa i montaż wszystkich urządzeń stacji energetycznej 110/15kV RPZ Wschodnia na podstawie uzgodnionych projektów wykonawczych oraz niniejszej specyfikacji (nie dotyczy dostawy rozdzielnicy 110kV i transformatorów 110/15kV) Koordynacja prac związanych z przebudową istniejących linii kablowych 110kV i 15kV stacji RPZ Wschodnia zgodnie z projektem wykonawczym (przebudowa linii kablowych nie objęta niniejszym postępowaniem). Wykonanie kompletnych konstrukcji pod docelową liczbę tras linii kablowych wraz z kompletnymi uchwytami kablowymi w budynku stacyjnym po stronie Wykonawcy Uzyskanie wszystkich prawem przewidzianych zgód i decyzji związanych z likwidacją budynków i konstrukcji kolidujących z projektowaną kanalizacją kablową 15kV zgodnie z projektem wykonawczym Wykonanie tymczasowego połączenia kablowego między istniejącą rozdzielnią 15kV a nowobudowaną stacją wnętrzową w celu wykonania rozruchu nowego budynku stacyjnego oraz zasilenia części biurowej budynku. Przewidzieć połączenie kablowe 15kV 2x120mm Uruchomienie wszystkich urządzeń wraz z rozdzielnicą 110kV i transformatorami 110/15kV stacji energetycznej 110/15kV RPZ Wschodnia na podstawie uzgodnionych projektów wykonawczych. Montaż rozdzielni 110kV oraz montaż ciężki transformatorów 110/15kV zapewnia Inwestor Demontaż istniejących urządzeń elektroenergetycznych rozdzielni 110kV wraz z instalacją sprężonego powietrza, konstrukcjami, misami olejowymi, fundamentami, rampą kolejową (po demontażu transformatorów WN/SN) oraz siatką uziemiającą na terenie napowietrznej rozdzielni 110kV. W zakres demontażu wchodzą wszystkie konstrukcje budowlane na terenie rozdzielni 110kV, w tym wokół transformatorów mocy i transformatorów uziemiających Demontaż ogrodzenia terenu rozdzielni 110kV od strony południowej, wschodniej i zachodniej wraz z fundamentami (ogrodzenie wewnętrzne na terenie działki należącej do RWE) po unieczynnieniu rozdzielnicy 110kV. Nieutwardzony teren rozdzielni 110kV zakończyć krawężnikiem Przeprowadzenie kompleksowej niwelacji terenu działki rozdzielni 110kV po demontażu urządzeń (wraz z fundamentami i konstrukcjami pomocniczymi) zakończone posianiem trawy. Niwelacje terenu należy przeprowadzić na podstawie istniejących rzędnych punktów terenu, uwzględniając potrzebę nawiezienia odpowiednich ilości ziemi typu humus po likwidacji wszystkich elementów podziemnych stacji Odtworzenie zdemontowanego budynku garażowego na terenie przy ul. Chrzanowskiego 12. Wykonawca jest zobowiązany do opracowania i uzgodnienia z RWE Stoen Operator 9

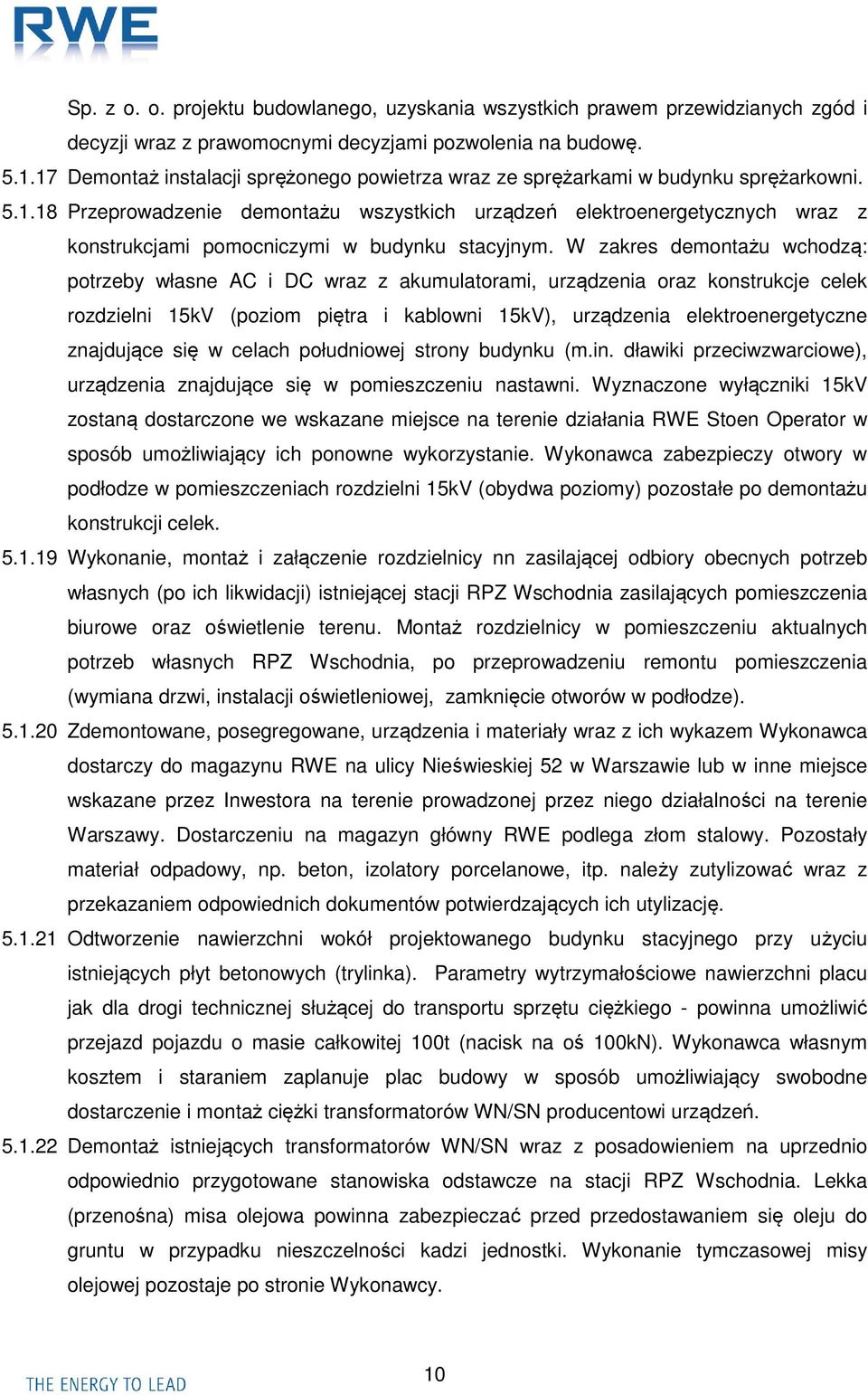

10 Sp. z o. o. projektu budowlanego, uzyskania wszystkich prawem przewidzianych zgód i decyzji wraz z prawomocnymi decyzjami pozwolenia na budowę Demontaż instalacji sprężonego powietrza wraz ze sprężarkami w budynku sprężarkowni Przeprowadzenie demontażu wszystkich urządzeń elektroenergetycznych wraz z konstrukcjami pomocniczymi w budynku stacyjnym. W zakres demontażu wchodzą: potrzeby własne AC i DC wraz z akumulatorami, urządzenia oraz konstrukcje celek rozdzielni 15kV (poziom piętra i kablowni 15kV), urządzenia elektroenergetyczne znajdujące się w celach południowej strony budynku (m.in. dławiki przeciwzwarciowe), urządzenia znajdujące się w pomieszczeniu nastawni. Wyznaczone wyłączniki 15kV zostaną dostarczone we wskazane miejsce na terenie działania RWE Stoen Operator w sposób umożliwiający ich ponowne wykorzystanie. Wykonawca zabezpieczy otwory w podłodze w pomieszczeniach rozdzielni 15kV (obydwa poziomy) pozostałe po demontażu konstrukcji celek Wykonanie, montaż i załączenie rozdzielnicy nn zasilającej odbiory obecnych potrzeb własnych (po ich likwidacji) istniejącej stacji RPZ Wschodnia zasilających pomieszczenia biurowe oraz oświetlenie terenu. Montaż rozdzielnicy w pomieszczeniu aktualnych potrzeb własnych RPZ Wschodnia, po przeprowadzeniu remontu pomieszczenia (wymiana drzwi, instalacji oświetleniowej, zamknięcie otworów w podłodze) Zdemontowane, posegregowane, urządzenia i materiały wraz z ich wykazem Wykonawca dostarczy do magazynu RWE na ulicy Nieświeskiej 52 w Warszawie lub w inne miejsce wskazane przez Inwestora na terenie prowadzonej przez niego działalności na terenie Warszawy. Dostarczeniu na magazyn główny RWE podlega złom stalowy. Pozostały materiał odpadowy, np. beton, izolatory porcelanowe, itp. należy zutylizować wraz z przekazaniem odpowiednich dokumentów potwierdzających ich utylizację Odtworzenie nawierzchni wokół projektowanego budynku stacyjnego przy użyciu istniejących płyt betonowych (trylinka). Parametry wytrzymałościowe nawierzchni placu jak dla drogi technicznej służącej do transportu sprzętu ciężkiego - powinna umożliwić przejazd pojazdu o masie całkowitej 100t (nacisk na oś 100kN). Wykonawca własnym kosztem i staraniem zaplanuje plac budowy w sposób umożliwiający swobodne dostarczenie i montaż ciężki transformatorów WN/SN producentowi urządzeń Demontaż istniejących transformatorów WN/SN wraz z posadowieniem na uprzednio odpowiednio przygotowane stanowiska odstawcze na stacji RPZ Wschodnia. Lekka (przenośna) misa olejowa powinna zabezpieczać przed przedostawaniem się oleju do gruntu w przypadku nieszczelności kadzi jednostki. Wykonanie tymczasowej misy olejowej pozostaje po stronie Wykonawcy. 10

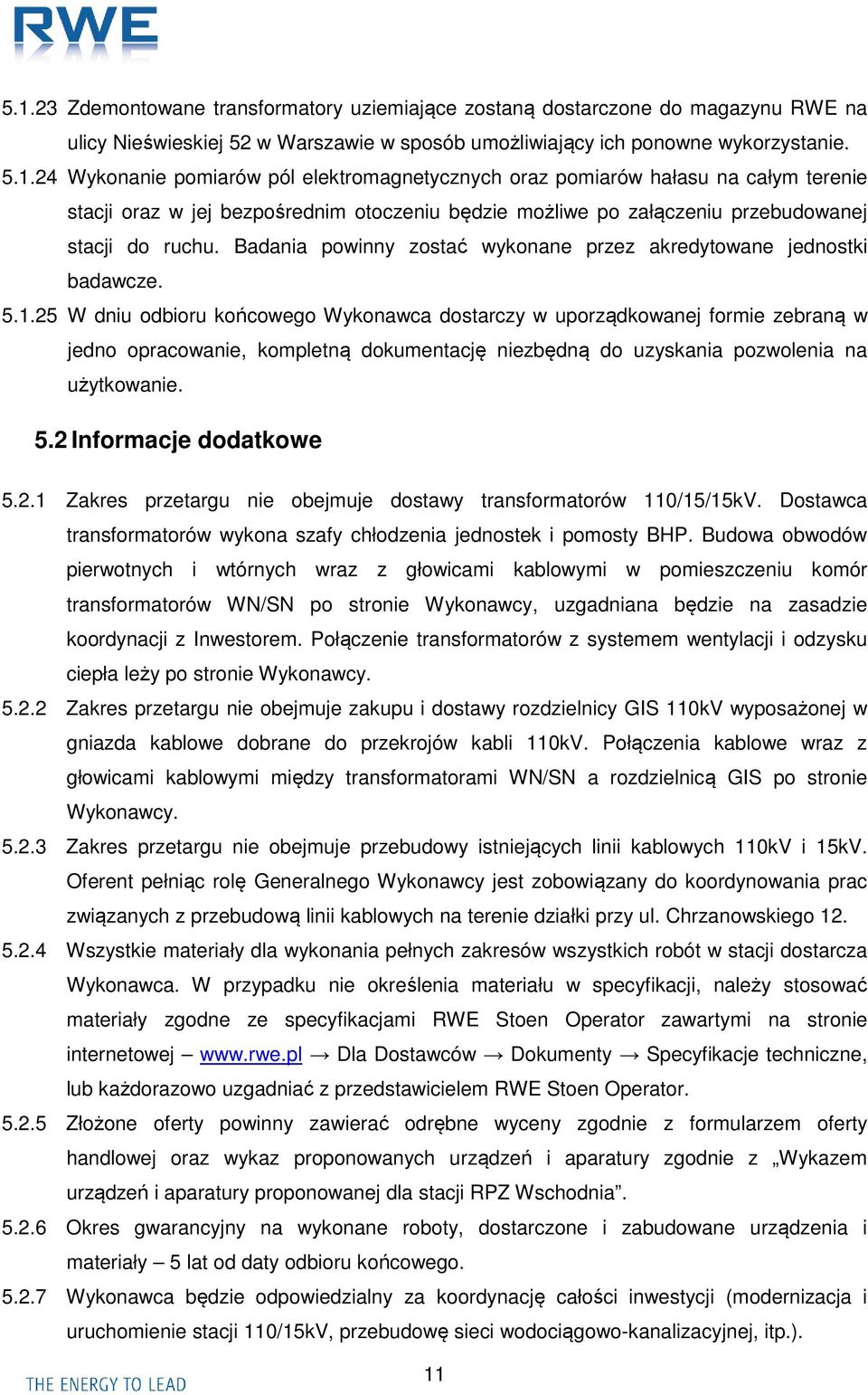

11 Zdemontowane transformatory uziemiające zostaną dostarczone do magazynu RWE na ulicy Nieświeskiej 52 w Warszawie w sposób umożliwiający ich ponowne wykorzystanie Wykonanie pomiarów pól elektromagnetycznych oraz pomiarów hałasu na całym terenie stacji oraz w jej bezpośrednim otoczeniu będzie możliwe po załączeniu przebudowanej stacji do ruchu. Badania powinny zostać wykonane przez akredytowane jednostki badawcze W dniu odbioru końcowego Wykonawca dostarczy w uporządkowanej formie zebraną w jedno opracowanie, kompletną dokumentację niezbędną do uzyskania pozwolenia na użytkowanie. 5.2 Informacje dodatkowe Zakres przetargu nie obejmuje dostawy transformatorów 110/15/15kV. Dostawca transformatorów wykona szafy chłodzenia jednostek i pomosty BHP. Budowa obwodów pierwotnych i wtórnych wraz z głowicami kablowymi w pomieszczeniu komór transformatorów WN/SN po stronie Wykonawcy, uzgadniana będzie na zasadzie koordynacji z Inwestorem. Połączenie transformatorów z systemem wentylacji i odzysku ciepła leży po stronie Wykonawcy Zakres przetargu nie obejmuje zakupu i dostawy rozdzielnicy GIS 110kV wyposażonej w gniazda kablowe dobrane do przekrojów kabli 110kV. Połączenia kablowe wraz z głowicami kablowymi między transformatorami WN/SN a rozdzielnicą GIS po stronie Wykonawcy Zakres przetargu nie obejmuje przebudowy istniejących linii kablowych 110kV i 15kV. Oferent pełniąc rolę Generalnego Wykonawcy jest zobowiązany do koordynowania prac związanych z przebudową linii kablowych na terenie działki przy ul. Chrzanowskiego Wszystkie materiały dla wykonania pełnych zakresów wszystkich robót w stacji dostarcza Wykonawca. W przypadku nie określenia materiału w specyfikacji, należy stosować materiały zgodne ze specyfikacjami RWE Stoen Operator zawartymi na stronie internetowej Dla Dostawców Dokumenty Specyfikacje techniczne, lub każdorazowo uzgadniać z przedstawicielem RWE Stoen Operator Złożone oferty powinny zawierać odrębne wyceny zgodnie z formularzem oferty handlowej oraz wykaz proponowanych urządzeń i aparatury zgodnie z Wykazem urządzeń i aparatury proponowanej dla stacji RPZ Wschodnia Okres gwarancyjny na wykonane roboty, dostarczone i zabudowane urządzenia i materiały 5 lat od daty odbioru końcowego Wykonawca będzie odpowiedzialny za koordynację całości inwestycji (modernizacja i uruchomienie stacji 110/15kV, przebudowę sieci wodociągowo-kanalizacyjnej, itp.). 11

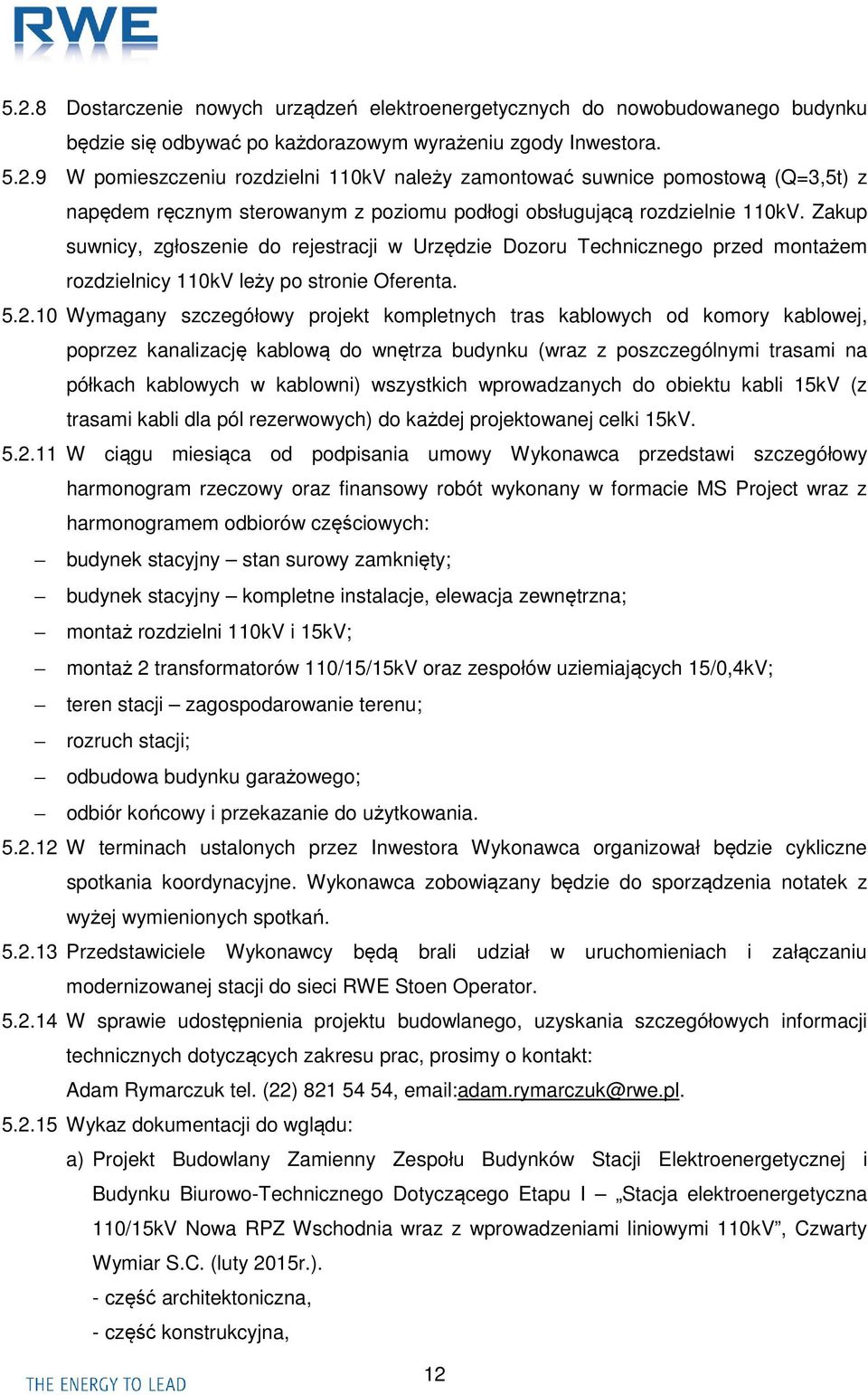

12 5.2.8 Dostarczenie nowych urządzeń elektroenergetycznych do nowobudowanego budynku będzie się odbywać po każdorazowym wyrażeniu zgody Inwestora W pomieszczeniu rozdzielni 110kV należy zamontować suwnice pomostową (Q=3,5t) z napędem ręcznym sterowanym z poziomu podłogi obsługującą rozdzielnie 110kV. Zakup suwnicy, zgłoszenie do rejestracji w Urzędzie Dozoru Technicznego przed montażem rozdzielnicy 110kV leży po stronie Oferenta Wymagany szczegółowy projekt kompletnych tras kablowych od komory kablowej, poprzez kanalizację kablową do wnętrza budynku (wraz z poszczególnymi trasami na półkach kablowych w kablowni) wszystkich wprowadzanych do obiektu kabli 15kV (z trasami kabli dla pól rezerwowych) do każdej projektowanej celki 15kV W ciągu miesiąca od podpisania umowy Wykonawca przedstawi szczegółowy harmonogram rzeczowy oraz finansowy robót wykonany w formacie MS Project wraz z harmonogramem odbiorów częściowych: budynek stacyjny stan surowy zamknięty; budynek stacyjny kompletne instalacje, elewacja zewnętrzna; montaż rozdzielni 110kV i 15kV; montaż 2 transformatorów 110/15/15kV oraz zespołów uziemiających 15/0,4kV; teren stacji zagospodarowanie terenu; rozruch stacji; odbudowa budynku garażowego; odbiór końcowy i przekazanie do użytkowania W terminach ustalonych przez Inwestora Wykonawca organizował będzie cykliczne spotkania koordynacyjne. Wykonawca zobowiązany będzie do sporządzenia notatek z wyżej wymienionych spotkań Przedstawiciele Wykonawcy będą brali udział w uruchomieniach i załączaniu modernizowanej stacji do sieci RWE Stoen Operator W sprawie udostępnienia projektu budowlanego, uzyskania szczegółowych informacji technicznych dotyczących zakresu prac, prosimy o kontakt: Adam Rymarczuk tel. (22) , adam.rymarczuk@rwe.pl Wykaz dokumentacji do wglądu: a) Projekt Budowlany Zamienny Zespołu Budynków Stacji Elektroenergetycznej i Budynku Biurowo-Technicznego Dotyczącego Etapu I Stacja elektroenergetyczna 110/15kV Nowa RPZ Wschodnia wraz z wprowadzeniami liniowymi 110kV, Czwarty Wymiar S.C. (luty 2015r.). - część architektoniczna, - część konstrukcyjna, 12

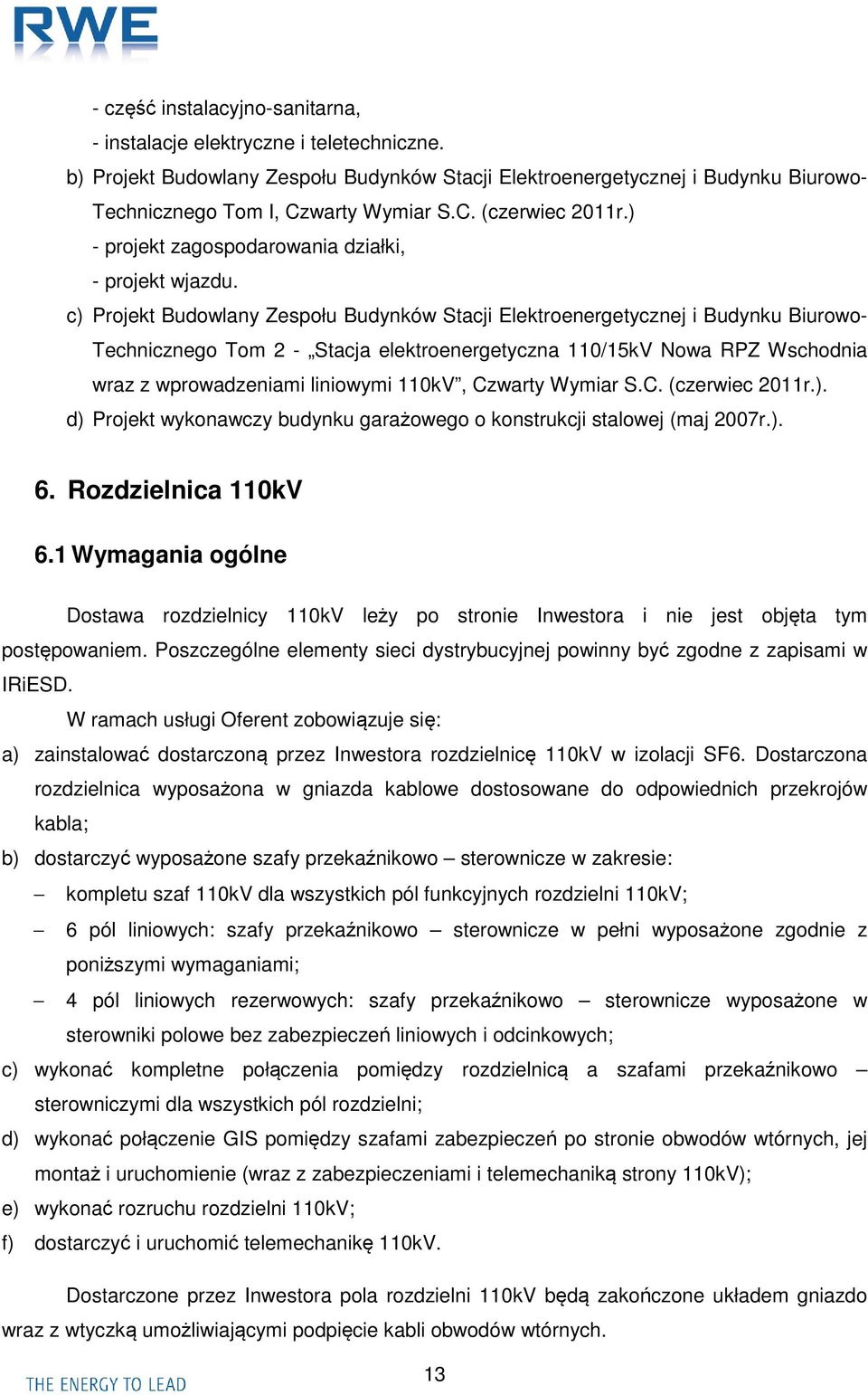

13 - część instalacyjno-sanitarna, - instalacje elektryczne i teletechniczne. b) Projekt Budowlany Zespołu Budynków Stacji Elektroenergetycznej i Budynku Biurowo- Technicznego Tom I, Czwarty Wymiar S.C. (czerwiec 2011r.) - projekt zagospodarowania działki, - projekt wjazdu. c) Projekt Budowlany Zespołu Budynków Stacji Elektroenergetycznej i Budynku Biurowo- Technicznego Tom 2 - Stacja elektroenergetyczna 110/15kV Nowa RPZ Wschodnia wraz z wprowadzeniami liniowymi 110kV, Czwarty Wymiar S.C. (czerwiec 2011r.). d) Projekt wykonawczy budynku garażowego o konstrukcji stalowej (maj 2007r.). 6. Rozdzielnica 110kV 6.1 Wymagania ogólne Dostawa rozdzielnicy 110kV leży po stronie Inwestora i nie jest objęta tym postępowaniem. Poszczególne elementy sieci dystrybucyjnej powinny być zgodne z zapisami w IRiESD. W ramach usługi Oferent zobowiązuje się: a) zainstalować dostarczoną przez Inwestora rozdzielnicę 110kV w izolacji SF6. Dostarczona rozdzielnica wyposażona w gniazda kablowe dostosowane do odpowiednich przekrojów kabla; b) dostarczyć wyposażone szafy przekaźnikowo sterownicze w zakresie: kompletu szaf 110kV dla wszystkich pól funkcyjnych rozdzielni 110kV; 6 pól liniowych: szafy przekaźnikowo sterownicze w pełni wyposażone zgodnie z poniższymi wymaganiami; 4 pól liniowych rezerwowych: szafy przekaźnikowo sterownicze wyposażone w sterowniki polowe bez zabezpieczeń liniowych i odcinkowych; c) wykonać kompletne połączenia pomiędzy rozdzielnicą a szafami przekaźnikowo sterowniczymi dla wszystkich pól rozdzielni; d) wykonać połączenie GIS pomiędzy szafami zabezpieczeń po stronie obwodów wtórnych, jej montaż i uruchomienie (wraz z zabezpieczeniami i telemechaniką strony 110kV); e) wykonać rozruchu rozdzielni 110kV; f) dostarczyć i uruchomić telemechanikę 110kV. Dostarczone przez Inwestora pola rozdzielni 110kV będą zakończone układem gniazdo wraz z wtyczką umożliwiającymi podpięcie kabli obwodów wtórnych. 13

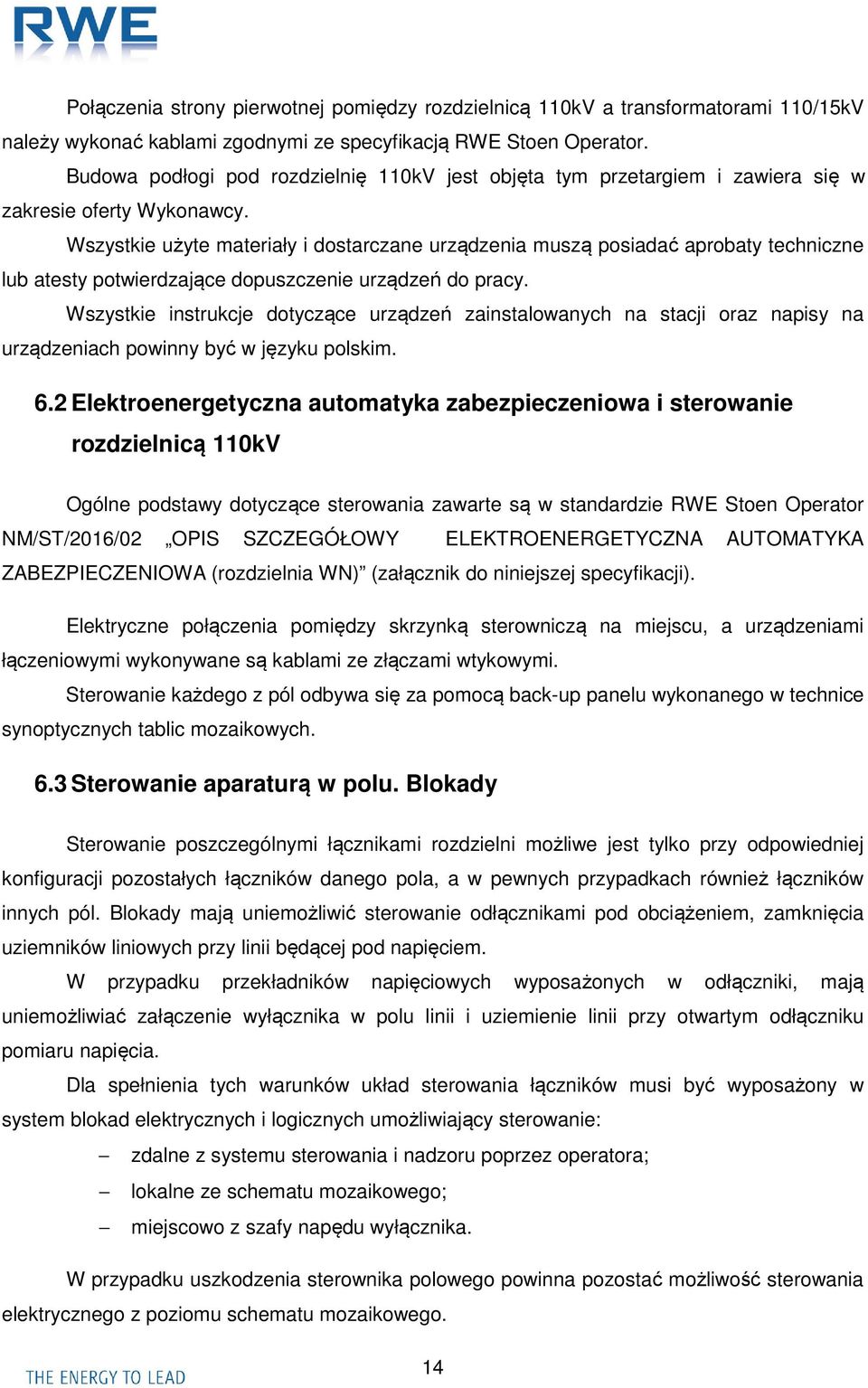

14 Połączenia strony pierwotnej pomiędzy rozdzielnicą 110kV a transformatorami 110/15kV należy wykonać kablami zgodnymi ze specyfikacją RWE Stoen Operator. Budowa podłogi pod rozdzielnię 110kV jest objęta tym przetargiem i zawiera się w zakresie oferty Wykonawcy. Wszystkie użyte materiały i dostarczane urządzenia muszą posiadać aprobaty techniczne lub atesty potwierdzające dopuszczenie urządzeń do pracy. Wszystkie instrukcje dotyczące urządzeń zainstalowanych na stacji oraz napisy na urządzeniach powinny być w języku polskim. 6.2 Elektroenergetyczna automatyka zabezpieczeniowa i sterowanie rozdzielnicą 110kV Ogólne podstawy dotyczące sterowania zawarte są w standardzie RWE Stoen Operator NM/ST/2016/02 OPIS SZCZEGÓŁOWY ELEKTROENERGETYCZNA AUTOMATYKA ZABEZPIECZENIOWA (rozdzielnia WN) (załącznik do niniejszej specyfikacji). Elektryczne połączenia pomiędzy skrzynką sterowniczą na miejscu, a urządzeniami łączeniowymi wykonywane są kablami ze złączami wtykowymi. Sterowanie każdego z pól odbywa się za pomocą back-up panelu wykonanego w technice synoptycznych tablic mozaikowych. 6.3 Sterowanie aparaturą w polu. Blokady Sterowanie poszczególnymi łącznikami rozdzielni możliwe jest tylko przy odpowiedniej konfiguracji pozostałych łączników danego pola, a w pewnych przypadkach również łączników innych pól. Blokady mają uniemożliwić sterowanie odłącznikami pod obciążeniem, zamknięcia uziemników liniowych przy linii będącej pod napięciem. W przypadku przekładników napięciowych wyposażonych w odłączniki, mają uniemożliwiać załączenie wyłącznika w polu linii i uziemienie linii przy otwartym odłączniku pomiaru napięcia. Dla spełnienia tych warunków układ sterowania łączników musi być wyposażony w system blokad elektrycznych i logicznych umożliwiający sterowanie: zdalne z systemu sterowania i nadzoru poprzez operatora; lokalne ze schematu mozaikowego; miejscowo z szafy napędu wyłącznika. W przypadku uszkodzenia sterownika polowego powinna pozostać możliwość sterowania elektrycznego z poziomu schematu mozaikowego. 14

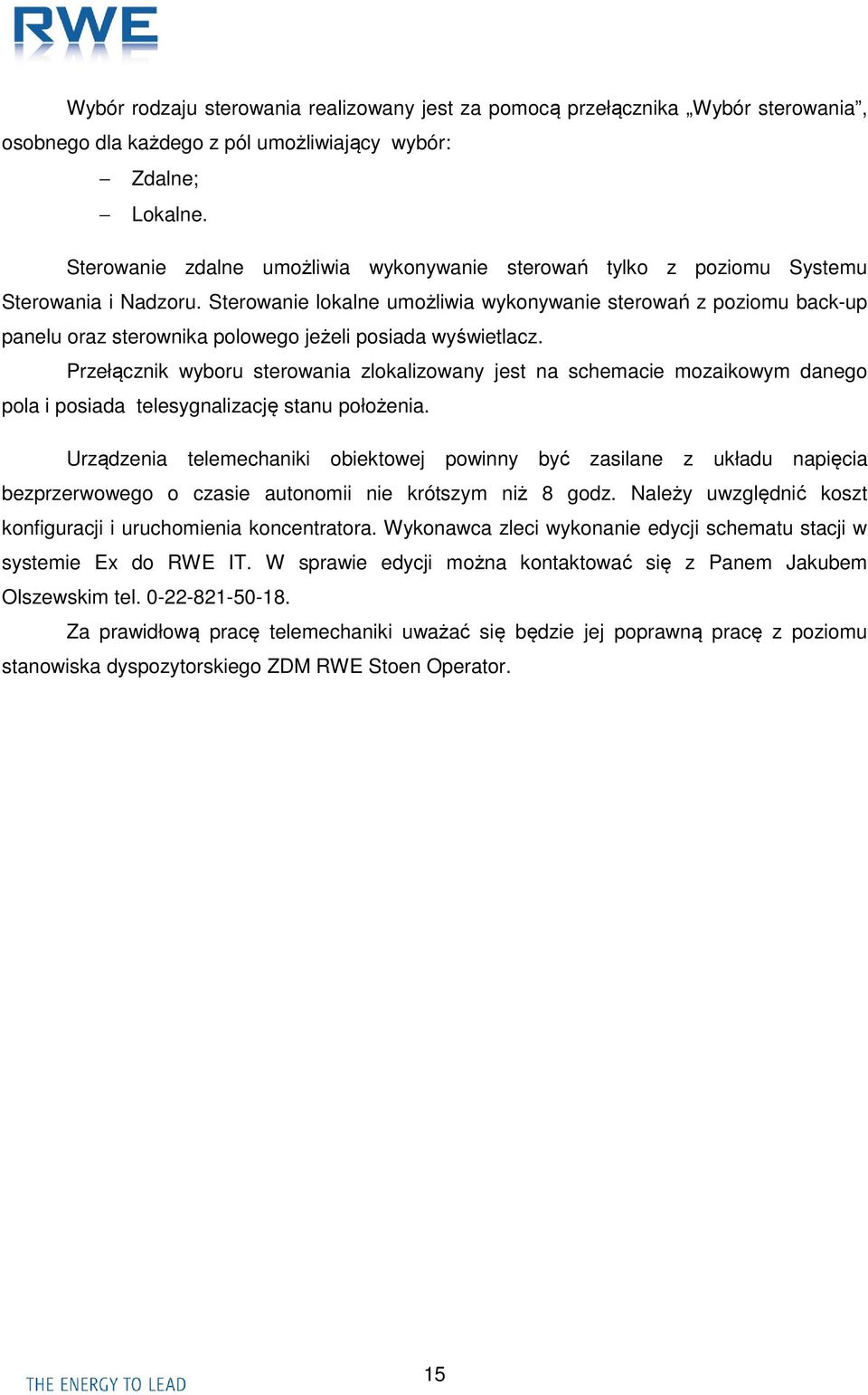

15 Wybór rodzaju sterowania realizowany jest za pomocą przełącznika Wybór sterowania, osobnego dla każdego z pól umożliwiający wybór: Zdalne; Lokalne. Sterowanie zdalne umożliwia wykonywanie sterowań tylko z poziomu Systemu Sterowania i Nadzoru. Sterowanie lokalne umożliwia wykonywanie sterowań z poziomu back-up panelu oraz sterownika polowego jeżeli posiada wyświetlacz. Przełącznik wyboru sterowania zlokalizowany jest na schemacie mozaikowym danego pola i posiada telesygnalizację stanu położenia. Urządzenia telemechaniki obiektowej powinny być zasilane z układu napięcia bezprzerwowego o czasie autonomii nie krótszym niż 8 godz. Należy uwzględnić koszt konfiguracji i uruchomienia koncentratora. Wykonawca zleci wykonanie edycji schematu stacji w systemie Ex do RWE IT. W sprawie edycji można kontaktować się z Panem Jakubem Olszewskim tel Za prawidłową pracę telemechaniki uważać się będzie jej poprawną pracę z poziomu stanowiska dyspozytorskiego ZDM RWE Stoen Operator. 15

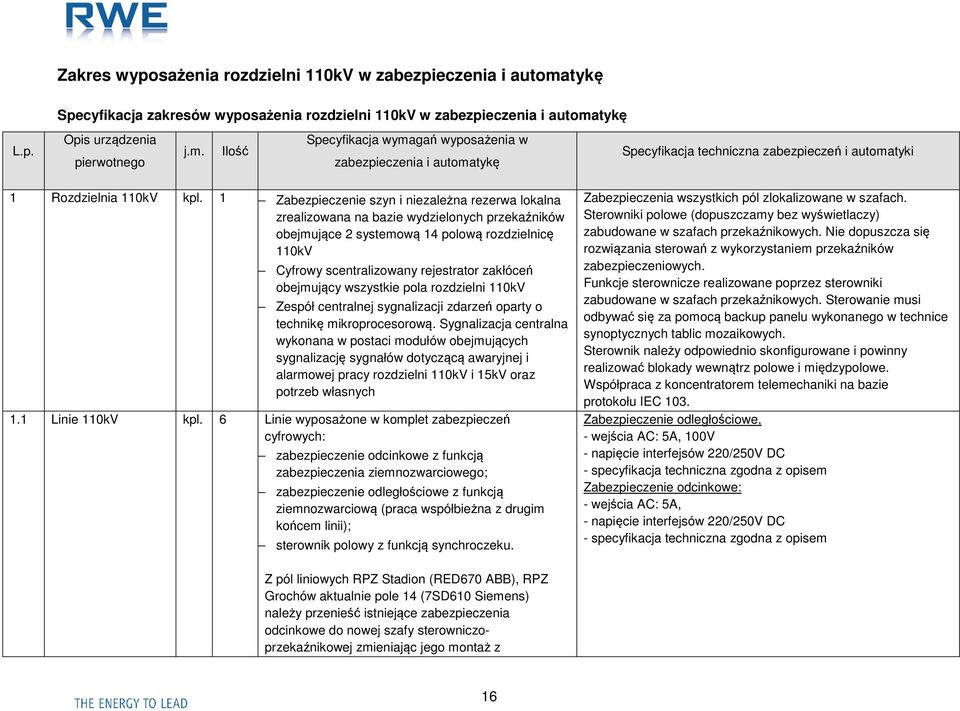

16 Zakres wyposażenia rozdzielni 110kV w zabezpieczenia i automatykę Specyfikacja zakresów wyposażenia rozdzielni 110kV w zabezpieczenia i automatykę L.p. Opis urządzenia pierwotnego j.m. Ilość Specyfikacja wymagań wyposażenia w zabezpieczenia i automatykę Specyfikacja techniczna zabezpieczeń i automatyki 1 Rozdzielnia 110kV kpl. 1 Zabezpieczenie szyn i niezależna rezerwa lokalna zrealizowana na bazie wydzielonych przekaźników obejmujące 2 systemową 14 polową rozdzielnicę 110kV Cyfrowy scentralizowany rejestrator zakłóceń obejmujący wszystkie pola rozdzielni 110kV Zespół centralnej sygnalizacji zdarzeń oparty o technikę mikroprocesorową. Sygnalizacja centralna wykonana w postaci modułów obejmujących sygnalizację sygnałów dotyczącą awaryjnej i alarmowej pracy rozdzielni 110kV i 15kV oraz potrzeb własnych 1.1 Linie 110kV kpl. 6 Linie wyposażone w komplet zabezpieczeń cyfrowych: zabezpieczenie odcinkowe z funkcją zabezpieczenia ziemnozwarciowego; zabezpieczenie odległościowe z funkcją ziemnozwarciową (praca współbieżna z drugim końcem linii); sterownik polowy z funkcją synchroczeku. Zabezpieczenia wszystkich pól zlokalizowane w szafach. Sterowniki polowe (dopuszczamy bez wyświetlaczy) zabudowane w szafach przekaźnikowych. Nie dopuszcza się rozwiązania sterowań z wykorzystaniem przekaźników zabezpieczeniowych. Funkcje sterownicze realizowane poprzez sterowniki zabudowane w szafach przekaźnikowych. Sterowanie musi odbywać się za pomocą backup panelu wykonanego w technice synoptycznych tablic mozaikowych. Sterownik należy odpowiednio skonfigurowane i powinny realizować blokady wewnątrz polowe i międzypolowe. Współpraca z koncentratorem telemechaniki na bazie protokołu IEC 103. Zabezpieczenie odległościowe, - wejścia AC: 5A, 100V - napięcie interfejsów 220/250V DC - specyfikacja techniczna zgodna z opisem Zabezpieczenie odcinkowe: - wejścia AC: 5A, - napięcie interfejsów 220/250V DC - specyfikacja techniczna zgodna z opisem Z pól liniowych RPZ Stadion (RED670 ABB), RPZ Grochów aktualnie pole 14 (7SD610 Siemens) należy przenieść istniejące zabezpieczenia odcinkowe do nowej szafy sterowniczoprzekaźnikowej zmieniając jego montaż z 16

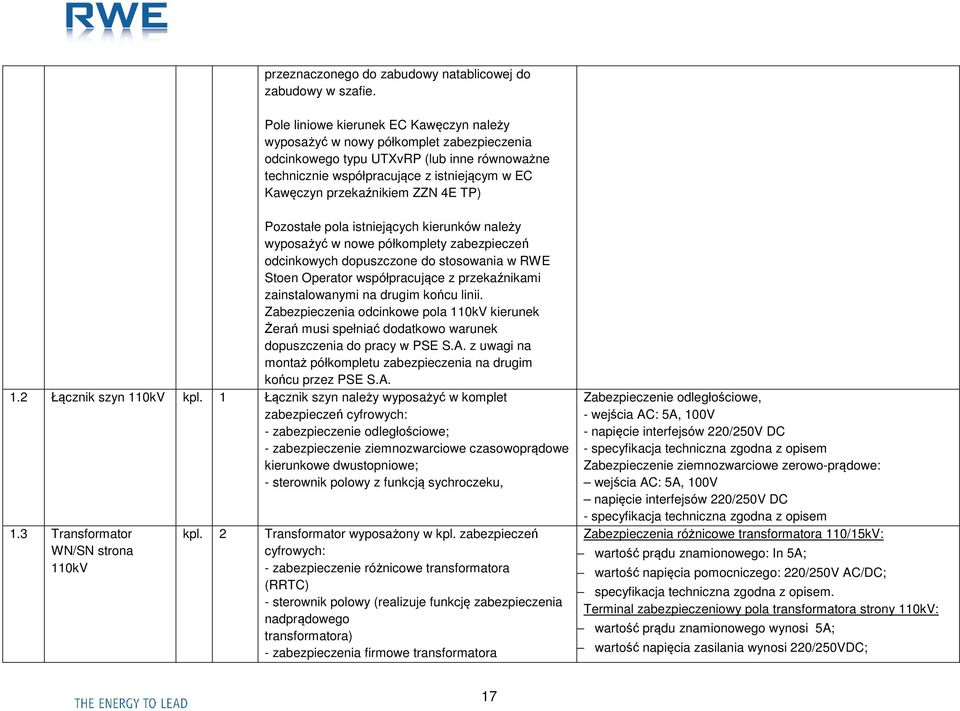

17 przeznaczonego do zabudowy natablicowej do zabudowy w szafie. Pole liniowe kierunek EC Kawęczyn należy wyposażyć w nowy półkomplet zabezpieczenia odcinkowego typu UTXvRP (lub inne równoważne technicznie współpracujące z istniejącym w EC Kawęczyn przekaźnikiem ZZN 4E TP) Pozostałe pola istniejących kierunków należy wyposażyć w nowe półkomplety zabezpieczeń odcinkowych dopuszczone do stosowania w RWE Stoen Operator współpracujące z przekaźnikami zainstalowanymi na drugim końcu linii. Zabezpieczenia odcinkowe pola 110kV kierunek Żerań musi spełniać dodatkowo warunek dopuszczenia do pracy w PSE S.A. z uwagi na montaż półkompletu zabezpieczenia na drugim końcu przez PSE S.A. 1.2 Łącznik szyn 110kV kpl. 1 Łącznik szyn należy wyposażyć w komplet zabezpieczeń cyfrowych: - zabezpieczenie odległościowe; - zabezpieczenie ziemnozwarciowe czasowoprądowe kierunkowe dwustopniowe; - sterownik polowy z funkcją sychroczeku, 1.3 Transformator WN/SN strona 110kV kpl. 2 Transformator wyposażony w kpl. zabezpieczeń cyfrowych: - zabezpieczenie różnicowe transformatora (RRTC) - sterownik polowy (realizuje funkcję zabezpieczenia nadprądowego transformatora) - zabezpieczenia firmowe transformatora Zabezpieczenie odległościowe, - wejścia AC: 5A, 100V - napięcie interfejsów 220/250V DC - specyfikacja techniczna zgodna z opisem Zabezpieczenie ziemnozwarciowe zerowo-prądowe: wejścia AC: 5A, 100V napięcie interfejsów 220/250V DC - specyfikacja techniczna zgodna z opisem Zabezpieczenia różnicowe transformatora 110/15kV: wartość prądu znamionowego: In 5A; wartość napięcia pomocniczego: 220/250V AC/DC; specyfikacja techniczna zgodna z opisem. Terminal zabezpieczeniowy pola transformatora strony 110kV: wartość prądu znamionowego wynosi 5A; wartość napięcia zasilania wynosi 220/250VDC; 17

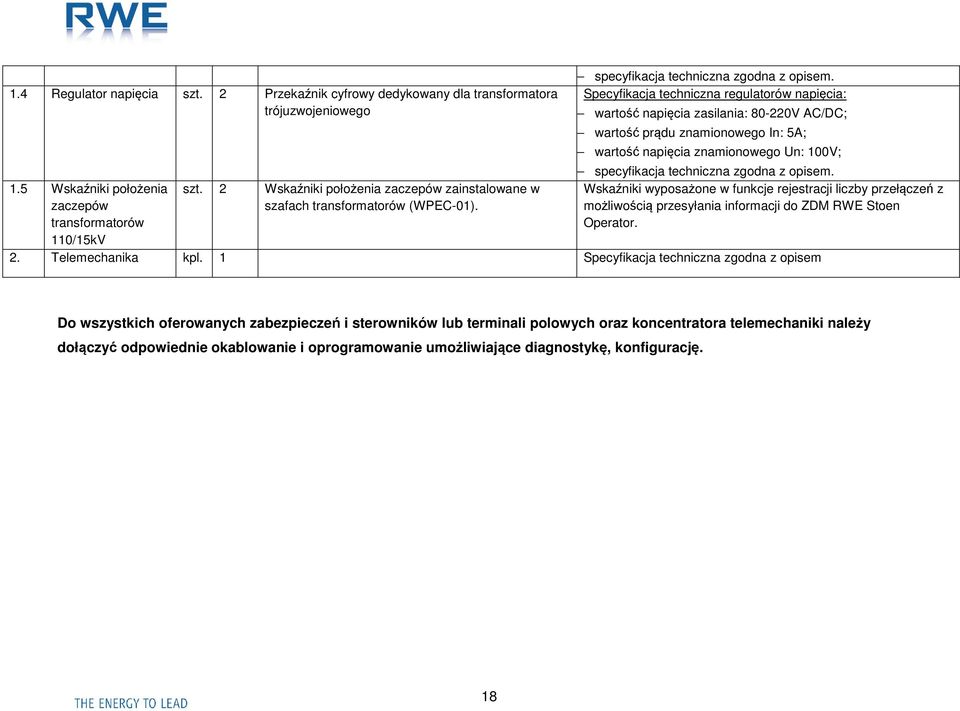

18 1.4 Regulator napięcia szt. 2 Przekaźnik cyfrowy dedykowany dla transformatora trójuzwojeniowego 1.5 Wskaźniki położenia zaczepów transformatorów 110/15kV szt. 2 Wskaźniki położenia zaczepów zainstalowane w szafach transformatorów (WPEC-01). specyfikacja techniczna zgodna z opisem. Specyfikacja techniczna regulatorów napięcia: wartość napięcia zasilania: V AC/DC; wartość prądu znamionowego In: 5A; wartość napięcia znamionowego Un: 100V; specyfikacja techniczna zgodna z opisem. Wskaźniki wyposażone w funkcje rejestracji liczby przełączeń z możliwością przesyłania informacji do ZDM RWE Stoen Operator. 2. Telemechanika kpl. 1 Specyfikacja techniczna zgodna z opisem Do wszystkich oferowanych zabezpieczeń i sterowników lub terminali polowych oraz koncentratora telemechaniki należy dołączyć odpowiednie okablowanie i oprogramowanie umożliwiające diagnostykę, konfigurację. 18

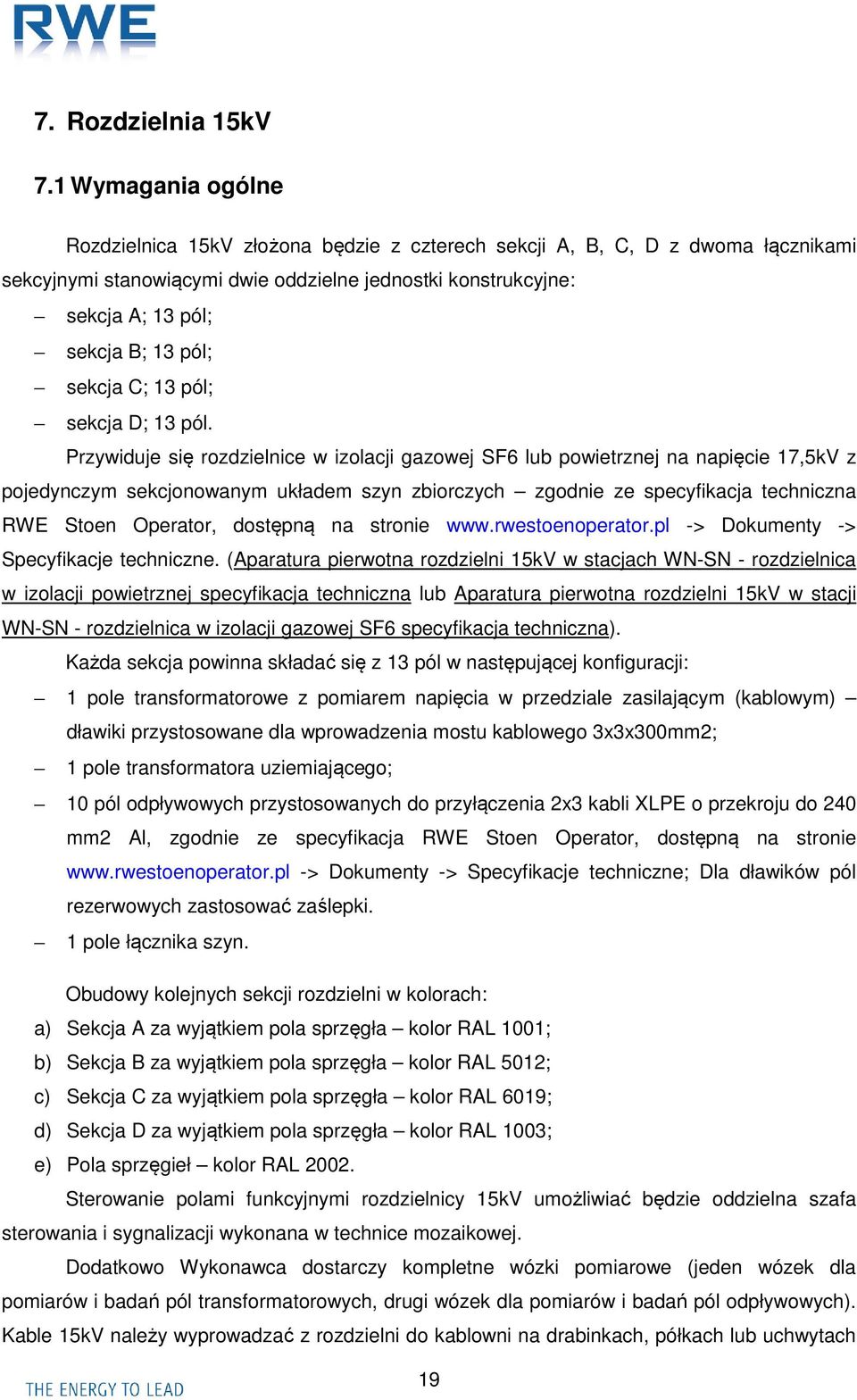

19 7. Rozdzielnia 15kV 7.1 Wymagania ogólne Rozdzielnica 15kV złożona będzie z czterech sekcji A, B, C, D z dwoma łącznikami sekcyjnymi stanowiącymi dwie oddzielne jednostki konstrukcyjne: sekcja A; 13 pól; sekcja B; 13 pól; sekcja C; 13 pól; sekcja D; 13 pól. Przywiduje się rozdzielnice w izolacji gazowej SF6 lub powietrznej na napięcie 17,5kV z pojedynczym sekcjonowanym układem szyn zbiorczych zgodnie ze specyfikacja techniczna RWE Stoen Operator, dostępną na stronie -> Dokumenty -> Specyfikacje techniczne. (Aparatura pierwotna rozdzielni 15kV w stacjach WN-SN - rozdzielnica w izolacji powietrznej specyfikacja techniczna lub Aparatura pierwotna rozdzielni 15kV w stacji WN-SN - rozdzielnica w izolacji gazowej SF6 specyfikacja techniczna). Każda sekcja powinna składać się z 13 pól w następującej konfiguracji: 1 pole transformatorowe z pomiarem napięcia w przedziale zasilającym (kablowym) dławiki przystosowane dla wprowadzenia mostu kablowego 3x3x300mm2; 1 pole transformatora uziemiającego; 10 pól odpływowych przystosowanych do przyłączenia 2x3 kabli XLPE o przekroju do 240 mm2 Al, zgodnie ze specyfikacja RWE Stoen Operator, dostępną na stronie -> Dokumenty -> Specyfikacje techniczne; Dla dławików pól rezerwowych zastosować zaślepki. 1 pole łącznika szyn. Obudowy kolejnych sekcji rozdzielni w kolorach: a) Sekcja A za wyjątkiem pola sprzęgła kolor RAL 1001; b) Sekcja B za wyjątkiem pola sprzęgła kolor RAL 5012; c) Sekcja C za wyjątkiem pola sprzęgła kolor RAL 6019; d) Sekcja D za wyjątkiem pola sprzęgła kolor RAL 1003; e) Pola sprzęgieł kolor RAL Sterowanie polami funkcyjnymi rozdzielnicy 15kV umożliwiać będzie oddzielna szafa sterowania i sygnalizacji wykonana w technice mozaikowej. Dodatkowo Wykonawca dostarczy kompletne wózki pomiarowe (jeden wózek dla pomiarów i badań pól transformatorowych, drugi wózek dla pomiarów i badań pól odpływowych). Kable 15kV należy wyprowadzać z rozdzielni do kablowni na drabinkach, półkach lub uchwytach 19

20 indywidualnie z każdego pola zgodnie z projektem wykonawczym. Drabinki kablowe wraz z uchwytami zostaną wykonane dla pełnego zakresu projektowanych pól (wszystkich kompletnych tras kabli 15kV, łącznie z rezerwowymi, które będą mogły być wprowadzone do pól rozdzielni 15kV). Dodatkowo każdy wyprowadzony kabel mocować uchwytami pod każdą celką. 7.2 Aparatura zabezpieczeniowa 15kV Aparatura zabezpieczeniowa 15kV wymagania ogólne Cyfrowe zespoły automatyki zabezpieczeniowej należy lokalizować na drzwiach szafek obwodów wtórnych poszczególnych celek rozdzielni 15kV. Wszystkie celki wyposażone w terminale polowe z wyświetlaczem ciekłokrystalicznym umożliwiającym wizualizację schematu synoptycznego pola, wskazania pomiarów elektrycznych (I, U, P, Q) oraz z możliwością sterowania łącznikami z terminala. Prace związane z obwodami wtórnymi (zasada działania oraz zastosowanie urządzeń i dobór materiałów) należy wykonać zgodnie ze standardami RWE Stoen Operator NM/ST/2016/01 OPIS SZCZEGÓŁOWY ELEKTROENERGETYCZNA AUTOMATYKA ZABEZPIECZENIOWA (rozdzielnia SN) (załącznik do niniejszej specyfikacji). Wszystkie zabezpieczenia przystosowane do współpracy z koncentratorem telemechaniki na bazie uzgodnionego protokołu oraz do pracy z kanałem inżynierskim na bazie ethernet. Pomiar prądów w zabezpieczeniach musi się odbywać za pomocą filtrów cyfrowych. Zabezpieczenia należy lokalizować na drzwiach szafek obwodów wtórnych poszczególnych pól. Wszystkie zabezpieczenia wyposażone będą w funkcje bezzwłocznego wyłączenia przy załączeniu pola na zwarcie, logikę umożliwiającą realizacje układu zabezpieczenia szyn zbiorczych rozdzielni i układu lokalnej rezerwy wyłącznikowej. Ilość przekaźników przedstawia poniższa tabela: Opis j.m. Ilość Szczegóły Cyfrowe zespoły automatyki zabezpieczeniowej zlokalizowane w celkach rozdzielni 15kV szt. 54 Cyfrowy terminal polowy z wyświetlaczem synoptycznym pola: 4 szt. dla pól zasilających 2 szt. dla pól sprzęgieł 4 szt. dla pól transformatorów uziemiających 40 szt. dla pól odpływowych 4 szt. dla pól pomiarów napięcia (w polach zasilaczy) Automatyka SZR szt. 2 Przekaźnik automatyki SZR Automatyka SCO szt. 2 Dedykowany przekaźnik SCO zasilany z rozdz. potrzeb 20

21 własnych 220 VAC Do wszystkich oferowanych przekaźników należy dołączyć odpowiednie okablowanie i oprogramowanie. Listwy zaciskowe sprężynowe oraz dla obwodów prądowych śrubowe probiercze zwierno-rozwierne" z wyprowadzonym uziemieniem w przypadku utrudnionego dostępu do przekładników prądowych Pola zasilające transformator mocy strona 15kV Zespół zabezpieczeniowy pola 15kV transformatora 110/15kV powinien realizować następujące funkcje (spełniać następujące parametry techniczne): a) Zabezpieczenia nadmiarowo-prądowe zwłoczne I>t od zwarć międzyfazowych i przeciążeń, które pełnić będzie rolę rezerwowego zabezpieczenia szyn zbiorczych i pól odpływowych. Zadziałanie tego zabezpieczenia powodować będzie: 1- stopień: sygnalizację przeciążenia uzwojenia str. 15kV; 2- stopień: wyłączenie wyłącznika 15kV transformatora 110/15kV i własnego transformatora uziemiającego; zablokowanie automatyki SZR 15kV (z możliwością programowalnego odstawienia); kontrolę prądową pobudzenia układu rezerwy lokalnej (blokada SZR). b) Zabezpieczenia nadmiarowo-prądowe zwarciowe I>>t działające na: pobudzenie zabezpieczenia szyn zbiorczych rozdz. 15kV oraz wyłączenie w przypadku braku zablokowania przez zabezpieczenia pól odpływowych lub sprzęgła; zablokowanie automatyki SZR 15kV (w przypadku wyłączenia); wyłączenie wyłącznika 15kV transformatora 110/15kV i własnego transformatora uziemiającego; c) Zabezpieczenia ziemnozwarciowe kierunkowe czynno-mocowe (pomiar z przekładników napięciowych na odczepie transformatora) z możliwością uaktywnienia samej funkcji nadnapięciowej Uo>t mająca za zadanie wykrywanie zwarć doziemnych na odcinku mostu kablowego łączącego pole zasilające SN z transformatorem. Zabezpieczenie będzie działało ze zwłoką (dłuższą niż max. Czas zabezp. ziemnozwarciowych w polu transformatora uziemiającego), zgodnie z wyborem dokonanym łącznikiem zabudowanym wewnątrz przedziału obwodów wtórnych: tylko na sygnalizację; na włączenie wyłącznika 15kV drugiego uzwojenia danego transformatora mocy i wyłącznika strony 110kV tego transformatora. 21

22 Wyłączniki w polach 15kV transformatorów 110/15kV wyposażone będą w dwie cewki wyłączające: cewkę OW1 pracującą na napięciu sterowniczym podstawowym strony 15kV; cewkę OW2 pracującą na napięciu sterowniczym rezerwowym strony 110kV Pola transformatorów uziemiających Zespół zabezpieczeniowy pola transformatora uziemiającego powinien realizować następujące funkcje (spełniać następujące parametry techniczne): a) Zabezpieczenie nadmiarowo-prądowe zwłoczne I>t od zwarć za uzwojeniem 0,4kV transformatora uziemiającego. Zabezpieczenie to powoduje: wyłączenie wyłącznika 15kV w polu transformatora uziemiającego; pobudzenie układu LRW rozdz. 15kV. b) Zabezpieczenie zwarciowe zwłoczne I>>t od zwarć wewnętrznych transformatora i zwarć po stronie SN. Zabezpieczenie to powoduje: wyłączenie wyłącznika 15kV w polu transformatora uziemiającego; pobudzenie układu LRW rozdz. 15kV; bezzwłoczne blokowanie zabezpieczenia szyn zbiorczych w polach zasilających i sprzęgle. c) Zabezpieczenie ziemnozwarciowe nadprądowe zwłoczne Io>t pierwszego stopnia (z przekładnika w obwodzie rezystora uziemiającego). Zabezpieczenie to powoduje: bezzwłoczne blokowanie zabezpieczenia nadprądowego zwłocznego wymienionego w pkt. a ; pobudzenie ze zwłoką ~10s sygnalizacji ogólnej oraz wewnętrznej sygnalizacji zabezpieczenia. d) Zabezpieczenie ziemnozwarciowe nadprądowe zwłoczne Io>>t1 drugiego stopnia z czasem t1 (z przekładnika w obwodzie rezystora uziemiającego). Zabezpieczenie to powoduje: wyłączenie wyłącznika sprzęgła (czas trwania impulsu formowany); zablokowanie automatyki SZR rozdz. 15kV (funkcja możliwa do odstawienia łącznikiem zabudowanym wewnątrz przedziału obwodów wtórnych). e) Zabezpieczenie ziemnozwarciowe nadprądowe zwłoczne Io>>t2 drugiego stopnia z czasem t2. Zabezpieczenie to powoduje: wyłączenie własnego wyłącznika; wyłączenie wyłącznika w polu 15kV zasilającym daną sekcję; 22

23 wyłączenie wyłącznika 110kV transformatora WN/SN zasilającego daną sekcję (funkcja możliwa do odstawienia łącznikiem zabudowanym wewnątrz przedziału obwodów wtórnych ). f) Zabezpieczenie ziemnozwarciowe nadprądowe zwłoczne Io>>t3 drugiego stopnia z czasem t3 (dla transformatorów uziemiających pracujących na odczepie mostu szynowego 15kV transformatora WN/SN). Zabezpieczenie to powoduje: wyłączenie wyłącznika 110kV transformatora mocy zasilającego daną sekcję oraz drugie uzwojenie 15kV Pola łączników szyn zbiorczych 15kV Zespół zabezpieczeniowy pola łącznika szyn powinien realizować następujące funkcje (spełniać następujące parametry techniczne): a) Zabezpieczenie nadmiarowo-prądowe zwłoczne I>t od zwarć międzyfazowych pełniące rolę zabezpieczenia rezerwowego szyn zbiorczych i pól odpływowych zasilanych w danej chwili za pośrednictwem sprzęgła. Zadziałanie zabezpieczenia powoduje: wyłączenie wyłącznika przy wystąpieniu zakłócenia; zablokowanie automatyki SZR 15kV (w przypadku wyłączenia); kontrolę prądową pobudzenia układu lokalnej rezerwy wyłącznikowej (blokada SZR) oraz wyłączenie w przypadku braku wyłączenia odpływu. b) Zabezpieczenie nadmiarowo-prądowe zwarciowe I>>t działające na: pobudzenie zabezpieczenia szyn zbiorczych rozdzielni 15kV oraz wyłączenie w przypadku braku zablokowania przez zabezpieczenia pól odpływowych sekcji zasilanej poprzez sprzęgło; bezzwłoczne blokowanie zabezpieczenia szyn zbiorczych w polach zasilających; zablokowanie automatyki SZR 15kV (w przypadku wyłączenia). c) Zabezpieczenie ziemnozwarciowe Io>t, pełniące rolę zabezpieczenia rezerwowego od zwarć doziemnych dla pól odpływowych zasilanych w danej chwili za pośrednictwem sprzęgła i podstawowego od zwarć doziemnych na szynach, działające na: wyłączenie wyłącznika sprzęgła; zablokowanie automatyki SZR 15kV. W rozdzielniach z podwójnym układem szyn zbiorczych konieczny przełącznik dwupołożeniowy do odstawienia wyłączenia tego zabezpieczenia Pola linii odpływowych 15kV Zespół zabezpieczeniowy pola linii odpływowej powinien realizować następujące funkcje (spełniać następujące parametry techniczne): 23

24 a) Zwarciowe nadprądowe I>>t. Zadziałanie zabezpieczenia powoduje: wyłączenie wyłącznika w polu linii odpływowej, pobudzenie układu LRW rozdz. 15kV, bezzwłoczne blokowanie zabezpieczenia szyn zbiorczych w polach zasilających i w polu łącznika szyn. b) Nadprądowe zwłoczne I>t pełniące funkcję zabezpieczenia przeciążeniowego. Zadziałanie zabezpieczenia powoduje: wyłączenie wyłącznika w polu linii odpływowej, pobudzenie układu LRW rozdz. 15kV. c) Ziemnozwarciowe (rodzaj wg wyboru użytkownika). Zadziałanie zabezpieczenia powoduje: wyłączenie wyłącznika w polu linii odpływowej, pobudzenie układu LRW rozdz. 15kV. d) Automatyka SPZ (jednokrotna) dla pól odpływowych z liniami napowietrznymi. 7.3 Odbiór rozdzielnicy 15kV u producenta Zakres prób odbiorczych zostanie przedstawiony przez Wykonawcę w celu jego zaakceptowania przez Zamawiającego. Zakres prób zostanie dostarczony na 10 dni przed planowanym terminem ich przeprowadzenia. Do odbioru technicznego wykonawca jest zobowiązany przedstawić protokoły z badań technicznych kompletnej rozdzielnicy. Zamawiający zastrzega sobie możliwość wyboru pól, które będą poddane próbom odbiorczym. Zamawiający przewiduje uczestnictwo w próbach odbiorczych u producenta (minimum jeden dzień w fabryce czas przejazdu nie jest wliczony). Koszty związane z podróżą, przejazdami na miejscu, kosztami noclegów i wyżywieniem pokrywa wykonawca. Maksymalna ilość osób ze strony Zamawiającego 3 osoby. 7.4 Rozdzielnia 15kV prace rozruchowe, pomiary Przed zgłoszeniem do załączenia celek rozdzielni 15kV Wykonawca jest zobowiązany do przedstawienia protokołów potwierdzających przeprowadzenie następujących pomiarów i prób funkcjonalnych: Pomiary spadków napięć torów prądowych metodą techniczną poświadczone odpowiednim protokołem. Wymagane pomiary rezystancji poszczególnych zestyków i zainstalowanych aparatów jak również pomiar kompletnego toru prądowego. Do 24

25 protokołów należy dołączyć schemat mierzonego toru prądowego konkretnej celki wraz z zaznaczonymi punktami pomiarowymi. Pomiary izolacji obwodów pierwotnych i wtórnych. Pomiary ciągłości uziemienia metodą techniczną. Próby funkcjonalne obwodów pierwotnych i wtórnych, telesterowania, telepomiarów i telesygnalizacji. Badania pomontażowe rozdzielnicy 15kV i osprzętu należy przeprowadzać według aktualnie obowiązujących wersji norm. W szczególności: PN-E Urządzenia i układy elektryczne w obiektach elektroenergetycznych. Wytyczne przeprowadzania pomontażowych badań odbiorczych. PN-EN Instalacje elektroenergetyczne prądu przemiennego o napięciu wyższym od 1kV. 8. Potrzeby własne AC i DC Stacje elektroenergetyczną 110/15kV należy wyposażyć w nową rozdzielnice potrzeb własnych składającą się z: a) potrzeb własnych prądu przemiennego 400/230VAC, 50Hz; b) potrzeb własnych prądu stałego dwóch połączonych łącznikiem niezależnych rozdzielnic potrzeb własnych 220VDC; c) dwóch baterii akumulatorów 220VDC d) potrzeb własnych napięcia gwarantowanego 230VAC. W razie nieścisłości w poniższym opisie, prace związane z wykonaniem potrzeb własnych (zasada działania oraz zastosowanie urządzeń i dobór materiałów) należy wykonać zgodnie z opisem szczegółowym dostępnym na stronie internetowej Dla Dostawców Dokumenty Specyfikacje techniczne poziom WN Rozdzielnia potrzeb własnych AC/DC. 8.1 Potrzeby własne prądu przemiennego 0,4kV Układ zasilania Potrzeby własne 230/400VAC zasilane z czterech transformatorów uziemiających 15/0,4kV o mocy 100/160kVA każdy: sekcja 1 -zasilanie 01, transformator TU1, TU2; sekcja 2 -zasilanie 02, transformator TU3, TU4. 25

26 Każdą z sekcji rozdzielnicy potrzeb własnych prądu przemiennego 0,4kV należy zasilić liniami kablowymi 0,4kV pięciożyłowymi z odrębnych źródeł zasilania. Przekrój i typ kabla dobrać na etapie projektowania. Rozdzielnia 230/400VAC w układzie dwusekcyjnym, z łącznikiem sekcji, odpływami 3- fazowymi i 1-fazowymi, przystosowana do zasilania z czterech zasilaczy (po 2 na każdą sekcję z różnych transformatorów WN/SN). Rozdzielnica potrzeb własnych 230/400VAC powinna być wykonana w min. trzech szafach wolnostojących zainstalowanych w pomieszczeniu potrzeb własnych. Tory zasilające należy zabezpieczyć bezpiecznikami mocy z wkładkami 250A zlokalizowanymi w skrzynkach w pobliżu transformatorów uziemiających Charakterystyka techniczna rozdzielnicy Rozdzielnicę potrzeb własnych prądu przemiennego należy projektować jako wykonanie indywidualne na bazie typu szaf uzgodnionych z RWE Stoen Operator. Oszynowanie rozdzielnicy na bazie systemu rozdzielczego RiLine 60 firmy RITTAL lub rozwiązania równoważnego technicznie po uzgodnieniu z RWE Stoen Operator. Podstawowe parametry techniczne rozdzielnicy o pojedynczym sekcjonowanym układzie szyn zbiorczych: a) napięcie znamionowe 400V b) napięcie izolacji 500V c) prąd znamionowy 250A d) prąd znamionowy zwarciowy 1s 15kA e) układ pracy rozdzielnicy dwie sekcje z łącznikiem sekcji f) konstrukcja szafy o wymiarach 1000x2000x600 g) kolor RAL 7035 h) stopień ochrony IP40 Pola zasilające i pole łącznika wyposażone w wyłączniki kompaktowe 400A z napędem elektrycznym 220VDC. Pola odpływowe wyposażone w rozłączniki bezpiecznikowe TYTAN II firmy Schrack lub inne równoważne technicznie po uzgodnieniu z RWE Stoen Operator. Pomieszczenie rozdzielni potrzeb własnych należy wyposażać w programowalny układ klimatyzacji Sterowanie, automatyka i sygnalizacja Sterowanie rozdzielnicą 0,4kV 26
