SRC Plus. Sterowniki przemysłowe i domowe. Wersja zewn trzna lub wewn trzna. Instrukcja obsługi i instrukcja monta u

Wielkość: px
Rozpocząć pokaz od strony:

Download "SRC Plus. Sterowniki przemysłowe i domowe. Wersja zewn trzna lub wewn trzna. Instrukcja obsługi i instrukcja monta u"

Transkrypt

1 SRC Plus Sterowniki przemysłowe i domowe Wersja zewn trzna lub wewn trzna Instrukcja obsługi i instrukcja monta u 1

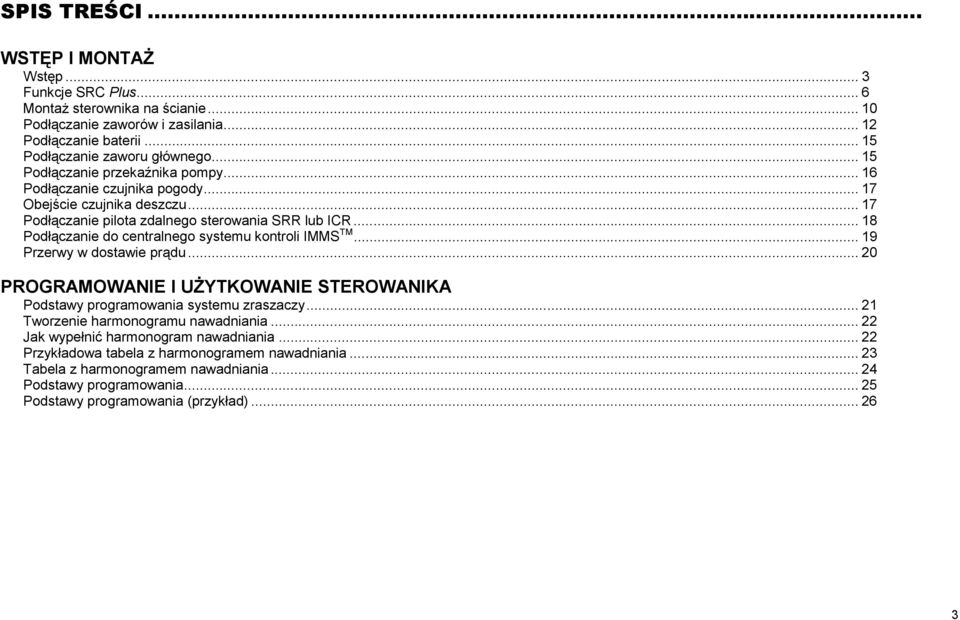

2 WST P I MONTA Wst p... 3 Funkcje SRC Plus... 6 Monta sterownika na cianie Podł czanie zaworów i zasilania Podł czanie baterii Podł czanie zaworu głównego Podł czanie przeka nika pompy Podł czanie czujnika pogody Obej cie czujnika deszczu Podł czanie pilota zdalnego sterowania SRR lub ICR Podł czanie do centralnego systemu kontroli IMMS TM Przerwy w dostawie pr du PROGRAMOWANIE I U YTKOWANIE STEROWANIKA Podstawy programowania systemu zraszaczy Tworzenie harmonogramu nawadniania Jak wypełni harmonogram nawadniania Przykładowa tabela z harmonogramem nawadniania Tabela z harmonogramem nawadniania Podstawy programowania Podstawy programowania (przykład)

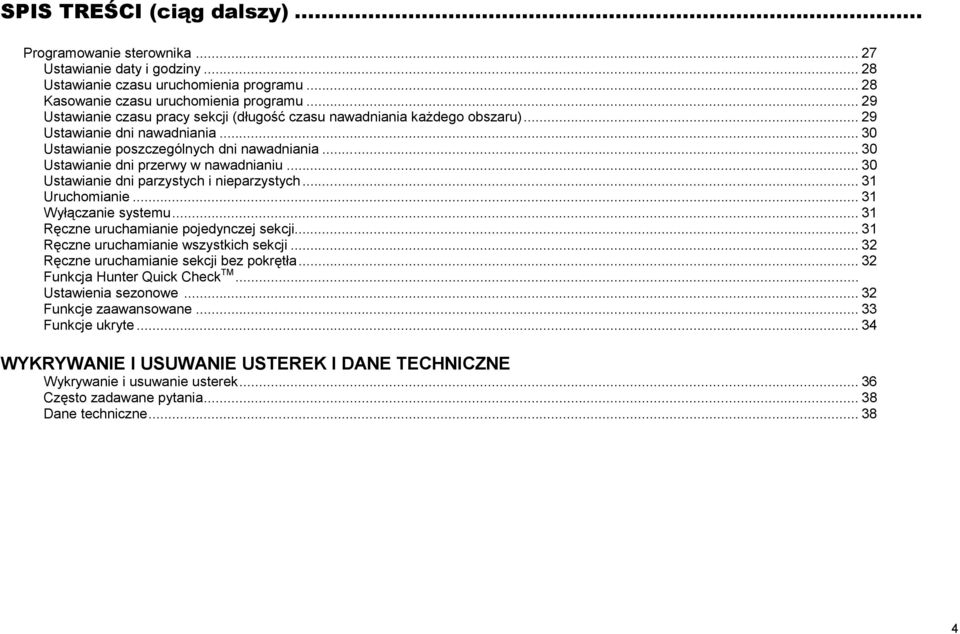

3 Programowanie sterownika Ustawianie daty i godziny Ustawianie czasu uruchomienia programu Kasowanie czasu uruchomienia programu Ustawianie czasu pracy sekcji (długo czasu nawadniania ka dego obszaru) Ustawianie dni nawadniania Ustawianie poszczególnych dni nawadniania Ustawianie dni przerwy w nawadnianiu Ustawianie dni parzystych i nieparzystych Uruchomianie Wył czanie systemu R czne uruchamianie pojedynczej sekcji R czne uruchamianie wszystkich sekcji R czne uruchamianie sekcji bez pokr tła Funkcja Hunter Quick Check TM... Ustawienia sezonowe Funkcje zaawansowane Funkcje ukryte WYKRYWANIE I USUWANIE USTEREK I DANE TECHNICZNE Wykrywanie i usuwanie usterek Cz sto zadawane pytania Dane techniczne

4 Firma Hunter ma przyjemno zaprezentowa prosty i funkcjonalny sterownik SRC do zastosowa domowych i komercyjnych. Projektowany z my l o potrzebach u ytkownika, łatwy w programowaniu o szerokim zakresie funkcji dost pnych w sterownikach, których koszt jest o wiele wy szy. Sterownik SRC zaliczany jest do grupy produktów profesjonalnych. Skrzynka sterownika wyposa ona została w drzwi ochronne. Ponadto, sterownik SRC wyposa ony został w wiele niezb dnych opcji, takich jak: dodatkowy obwód omijaj cy czujnik deszczu, główn i dodatkow ochron przepi ciow, sezonow regulacj ilo ci zu ywanej wody, programowaln pomp, programowalny czujnik deszczu, trzy niezale ne programy z czterema ró nymi dziennymi harmonogramami i du o wi cej. Sterownik SRC jest bardzo prosty w u ytkowaniu, tak e po przeprowadzeniu instalacji praktycznie nie ma potrzeby korzystania z niniejszej instrukcji. Jednak w przypadku jakichkolwiek w tpliwo ci nale y zajrze do instrukcji lub do jej skróconej wersji, która została doł czona do zestawu. Po kilku u yciach na pewno przekonasz si, e sterownik SRC b dzie wykonywał swoj prac efektywnie i oszcz dnie. Sterownik SRC Plus to ulepszona wersja sterownika SRC. Nowe funkcje obejmuj : Pami trwał Wi cej zespołów obwodów elektrycznych Uruchamianie systemu bez pokr tła Szybkie testowanie systemu Hunter Quick CheckTM Automatyczna ochrona przepi ciowa 5

5 6

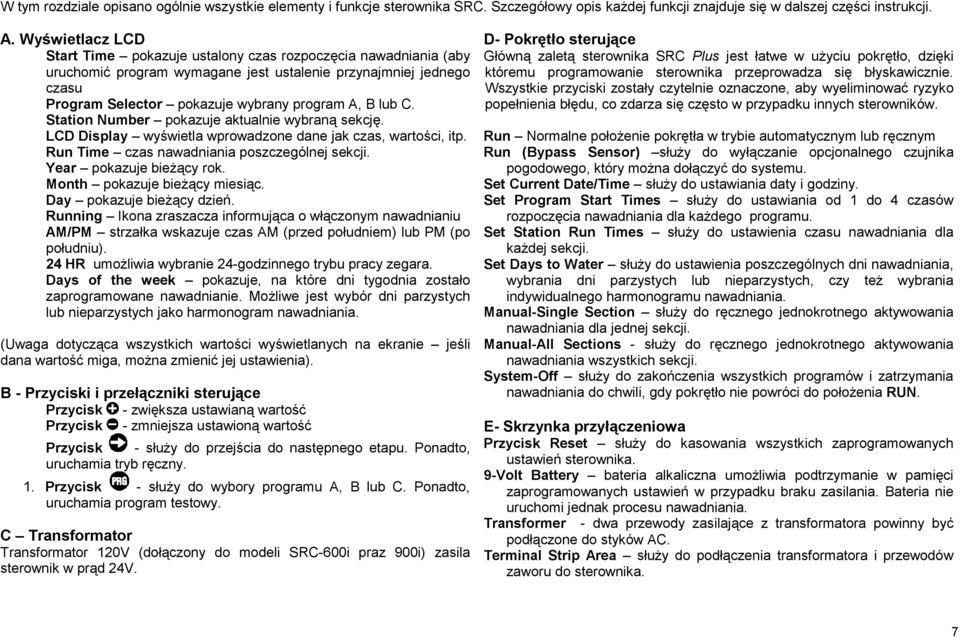

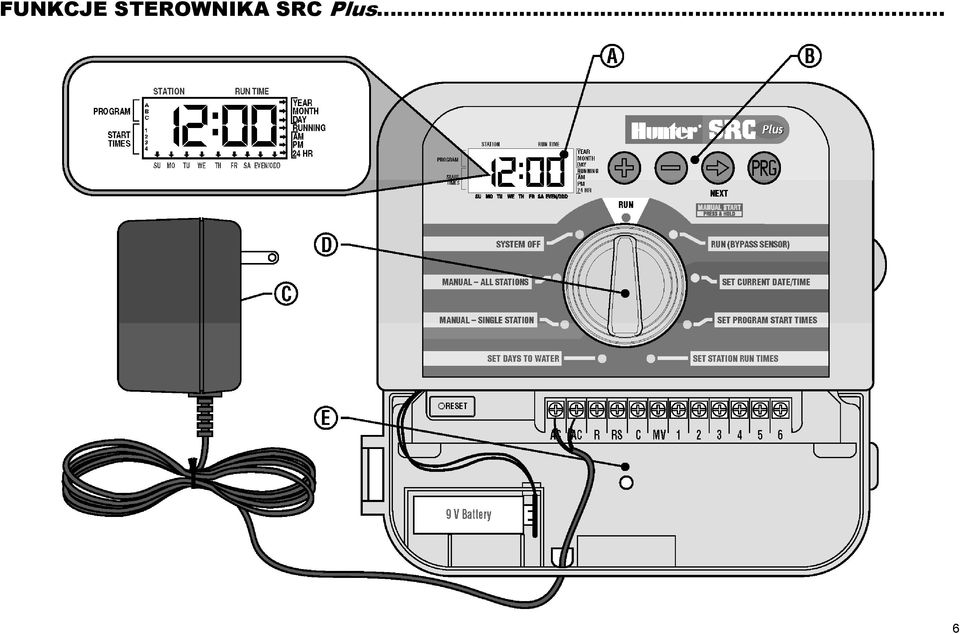

6 W tym rozdziale opisano ogólnie wszystkie elementy i funkcje sterownika SRC. Szczegółowy opis ka dej funkcji znajduje si w dalszej cz ci instrukcji. A. Wy wietlacz LCD Start Time pokazuje ustalony czas rozpocz cia nawadniania (aby uruchomi program wymagane jest ustalenie przynajmniej jednego czasu Program Selector pokazuje wybrany program A, B lub C. Station Number pokazuje aktualnie wybran sekcj. LCD Display wy wietla wprowadzone dane jak czas, warto ci, itp. Run Time czas nawadniania poszczególnej sekcji. Year pokazuje bie cy rok. Month pokazuje bie cy miesi c. Day pokazuje bie cy dzie. Running Ikona zraszacza informuj ca o wł czonym nawadnianiu AM/PM strzałka wskazuje czas AM (przed południem) lub PM (po południu). 24 HR umo liwia wybranie 24-godzinnego trybu pracy zegara. Days of the week pokazuje, na które dni tygodnia zostało zaprogramowane nawadnianie. Mo liwe jest wybór dni parzystych lub nieparzystych jako harmonogram nawadniania. (Uwaga dotycz ca wszystkich warto ci wy wietlanych na ekranie je li dana warto miga, mo na zmieni jej ustawienia). B - Przyciski i przeł czniki steruj ce Przycisk - zwi ksza ustawian warto Przycisk - zmniejsza ustawion warto Przycisk - słu y do przej cia do nast pnego etapu. Ponadto, uruchamia tryb r czny. 1. Przycisk - słu y do wybory programu A, B lub C. Ponadto, uruchamia program testowy. C Transformator Transformator 120V (doł czony do modeli SRC-600i praz 900i) zasila sterownik w pr d 24V. D- Pokr tło steruj ce Główn zalet sterownika SRC Plus jest łatwe w u yciu pokr tło, dzi ki któremu programowanie sterownika przeprowadza si błyskawicznie. Wszystkie przyciski zostały czytelnie oznaczone, aby wyeliminowa ryzyko popełnienia bł du, co zdarza si cz sto w przypadku innych sterowników. Run Normalne poło enie pokr tła w trybie automatycznym lub r cznym Run (Bypass Sensor) słu y do wył czanie opcjonalnego czujnika pogodowego, który mo na doł czy do systemu. Set Current Date/Time słu y do ustawiania daty i godziny. Set Program Start Times słu y do ustawiania od 1 do 4 czasów rozpocz cia nawadniania dla ka dego programu. Set Station Run Times słu y do ustawienia czasu nawadniania dla ka dej sekcji. Set Days to Water słu y do ustawienia poszczególnych dni nawadniania, wybrania dni parzystych lub nieparzystych, czy te wybrania indywidualnego harmonogramu nawadniania. Manual-Single Section słu y do r cznego jednokrotnego aktywowania nawadniania dla jednej sekcji. Manual-All Sections - słu y do r cznego jednokrotnego aktywowania nawadniania wszystkich sekcji. System-Off słu y do zako czenia wszystkich programów i zatrzymania nawadniania do chwili, gdy pokr tło nie powróci do poło enia RUN. E- Skrzynka przył czeniowa Przycisk Reset słu y do kasowania wszystkich zaprogramowanych ustawie sterownika. 9-Volt Battery bateria alkaliczna umo liwia podtrzymanie w pami ci zaprogramowanych ustawie w przypadku braku zasilania. Bateria nie uruchomi jednak procesu nawadniania. Transformer - dwa przewody zasilaj ce z transformatora powinny by podł czone do styków AC. Terminal Strip Area słu y do podł czenia transformatora i przewodów zaworu do sterownika. 7

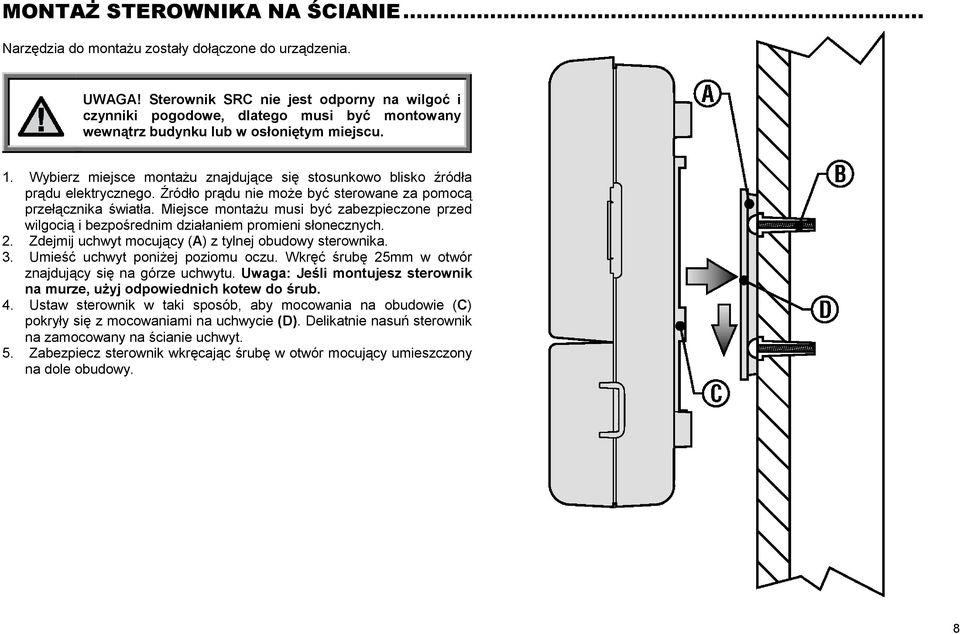

7 Narz dzia do monta u zostały doł czone do urz dzenia. UWAGA! Sterownik SRC nie jest odporny na wilgo i czynniki pogodowe, dlatego musi by montowany wewn trz budynku lub w osłoni tym miejscu. 1. Wybierz miejsce monta u znajduj ce si stosunkowo blisko ródła pr du elektrycznego. ródło pr du nie mo e by sterowane za pomoc przeł cznika wiatła. Miejsce monta u musi by zabezpieczone przed wilgoci i bezpo rednim działaniem promieni słonecznych. 2. Zdejmij uchwyt mocuj cy (A) z tylnej obudowy sterownika. 3. Umie uchwyt poni ej poziomu oczu. Wkr rub 25mm w otwór znajduj cy si na górze uchwytu. Uwaga: Je li montujesz sterownik na murze, u yj odpowiednich kotew do rub. 4. Ustaw sterownik w taki sposób, aby mocowania na obudowie (C) pokryły si z mocowaniami na uchwycie (D). Delikatnie nasu sterownik na zamocowany na cianie uchwyt. 5. Zabezpiecz sterownik wkr caj c rub w otwór mocuj cy umieszczony na dole obudowy. 8

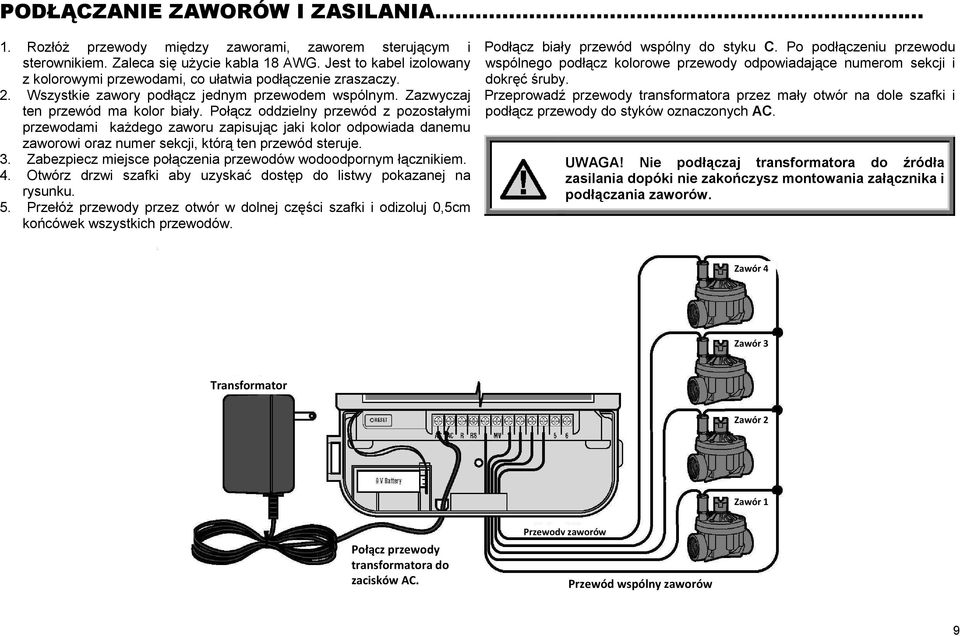

8 1. Rozłó przewody mi dzy zaworami, zaworem steruj cym i sterownikiem. Zaleca si u ycie kabla 18 AWG. Jest to kabel izolowany z kolorowymi przewodami, co ułatwia podł czenie zraszaczy. 2. Wszystkie zawory podł cz jednym przewodem wspólnym. Zazwyczaj ten przewód ma kolor biały. Poł cz oddzielny przewód z pozostałymi przewodami ka dego zaworu zapisuj c jaki kolor odpowiada danemu zaworowi oraz numer sekcji, któr ten przewód steruje. 3. Zabezpiecz miejsce poł czenia przewodów wodoodpornym ł cznikiem. 4. Otwórz drzwi szafki aby uzyska dost p do listwy pokazanej na rysunku. 5. Przełó przewody przez otwór w dolnej cz ci szafki i odizoluj 0,5cm ko cówek wszystkich przewodów. Podł cz biały przewód wspólny do styku C. Po podł czeniu przewodu wspólnego podł cz kolorowe przewody odpowiadaj ce numerom sekcji i dokr ruby. Przeprowad przewody transformatora przez mały otwór na dole szafki i podł cz przewody do styków oznaczonych AC. UWAGA! Nie podł czaj transformatora do ródła zasilania dopóki nie zako czysz montowania zał cznika i podł czania zaworów. 9

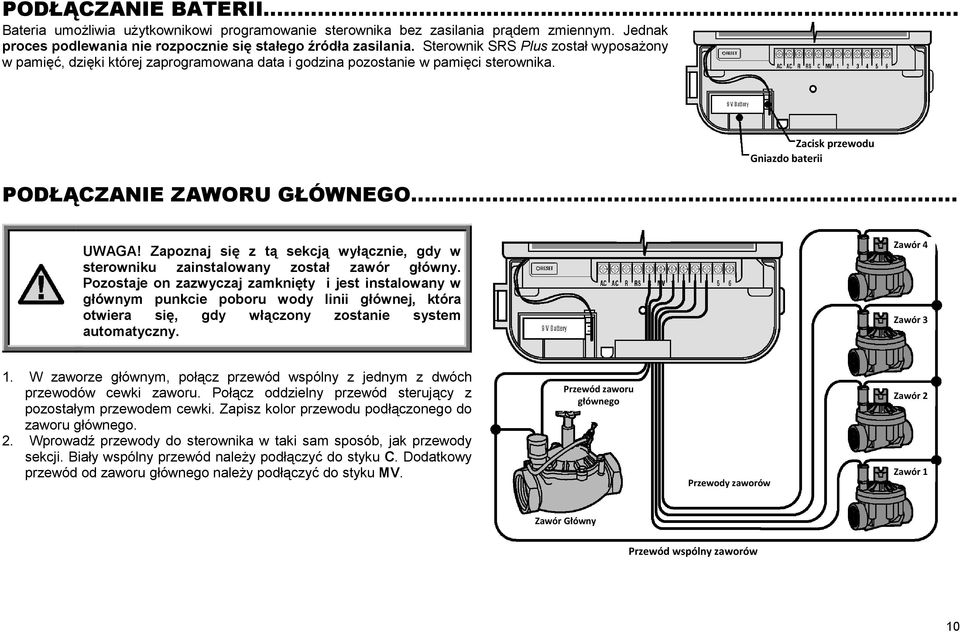

9 Bateria umo liwia u ytkownikowi programowanie sterownika bez zasilania pr dem zmiennym. Jednak proces podlewania nie rozpocznie si stałego ródła zasilania. Sterownik SRS Plus został wyposa ony w pami, dzi ki której zaprogramowana data i godzina pozostanie w pami ci sterownika. UWAGA! Zapoznaj si z t sekcj wył cznie, gdy w sterowniku zainstalowany został zawór główny. Pozostaje on zazwyczaj zamkni ty i jest instalowany w głównym punkcie poboru wody linii głównej, która otwiera si, gdy wł czony zostanie system automatyczny. 1. W zaworze głównym, poł cz przewód wspólny z jednym z dwóch przewodów cewki zaworu. Poł cz oddzielny przewód steruj cy z pozostałym przewodem cewki. Zapisz kolor przewodu podł czonego do zaworu głównego. 2. Wprowad przewody do sterownika w taki sam sposób, jak przewody sekcji. Biały wspólny przewód nale y podł czy do styku C. Dodatkowy przewód od zaworu głównego nale y podł czy do styku MV. 10

10 UWAGA! Zapoznaj si z t sekcj wył cznie, gdy w sterowniku zainstalowana została pompa i przeka nik pompy. Przeka nik pompy to urz dzenie elektryczne, które wykorzystuje sygnał ze sterownika nawadniaj cego, aby wł czy pomp doprowadzaj c wod do systemu. Sterownik powinien zosta zamontowany w odległo ci nie mniejszej ni 4,5m od przeka nika pompy i pompy. Gdy przeka nik uruchamiaj cy pomp wł cza si, wysyła sygnały, które mog uszkodzi sterownik je li jest on zamontowany zbyt blisko. W przypadku, gdy pompa ma by uruchamiana przeka nikiem, nale y u y przeka nika pompy. Firma Hunter oferuje szereg przeka ników do wi kszo ci zastosowa. 1. Przeprowad przewody z przeka nika pompy do obudowy sterownika. 2. Podł cz przewód wspólny pompy do zacisku C (Wspólny), drugi przewód powinien ł czy przeka nik pompy z zaciskiem MV. Pobór pr du nie powinien przekracza 0,35 amp. Nie podł czaj sterownika bezpo rednio do pompy, gdy mo e to doprowadzi do jego uszkodzenia. UWAGA! Je li do przeł cznika SRC Plus doł czony został czujnik deszczu oraz przeka nik pomp, post puj zgodnie ze wskazówkami na stronie 8. 11

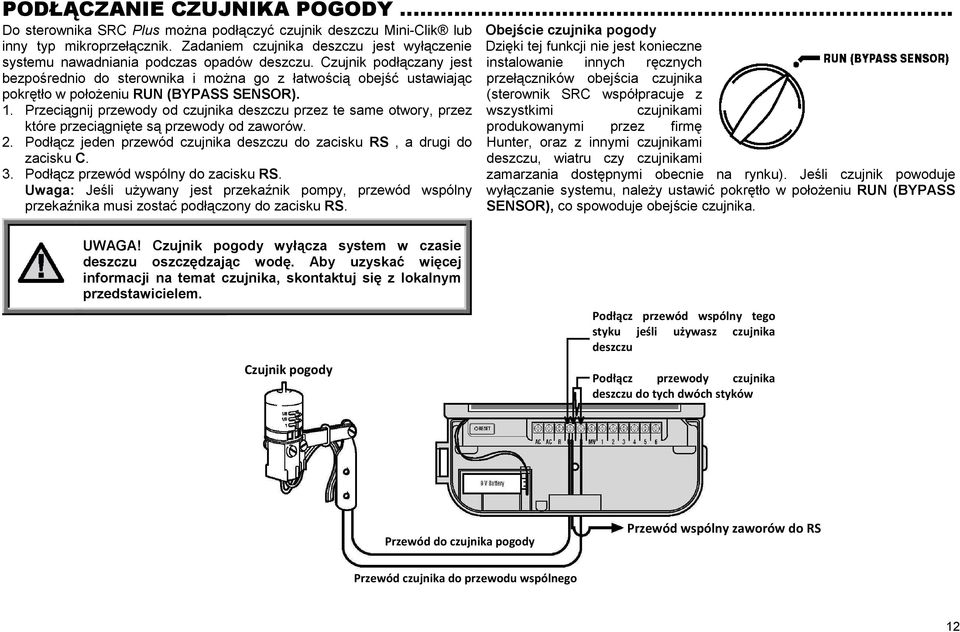

11 Do sterownika SRC Plus mo na podł czy czujnik deszczu Mini-Clik lub inny typ mikroprzeł cznik. Zadaniem czujnika deszczu jest wył czenie systemu nawadniania podczas opadów deszczu. Czujnik podł czany jest bezpo rednio do sterownika i mo na go z łatwo ci obej ustawiaj c pokr tło w poło eniu RUN (BYPASS SENSOR). 1. Przeci gnij przewody od czujnika deszczu przez te same otwory, przez które przeci gni te s przewody od zaworów. 2. Podł cz jeden przewód czujnika deszczu do zacisku RS, a drugi do zacisku C. 3. Podł cz przewód wspólny do zacisku RS. Uwaga: Je li u ywany jest przeka nik pompy, przewód wspólny przeka nika musi zosta podł czony do zacisku RS. Obej cie czujnika pogody Dzi ki tej funkcji nie jest konieczne instalowanie innych r cznych przeł czników obej cia czujnika (sterownik SRC współpracuje z wszystkimi czujnikami produkowanymi przez firm Hunter, oraz z innymi czujnikami deszczu, wiatru czy czujnikami zamarzania dost pnymi obecnie na rynku). Je li czujnik powoduje wył czanie systemu, nale y ustawi pokr tło w poło eniu RUN (BYPASS SENSOR), co spowoduje obej cie czujnika. UWAGA! Czujnik pogody wył cza system w czasie deszczu oszcz dzaj c wod. Aby uzyska wi cej informacji na temat czujnika, skontaktuj si z lokalnym przedstawicielem. 12

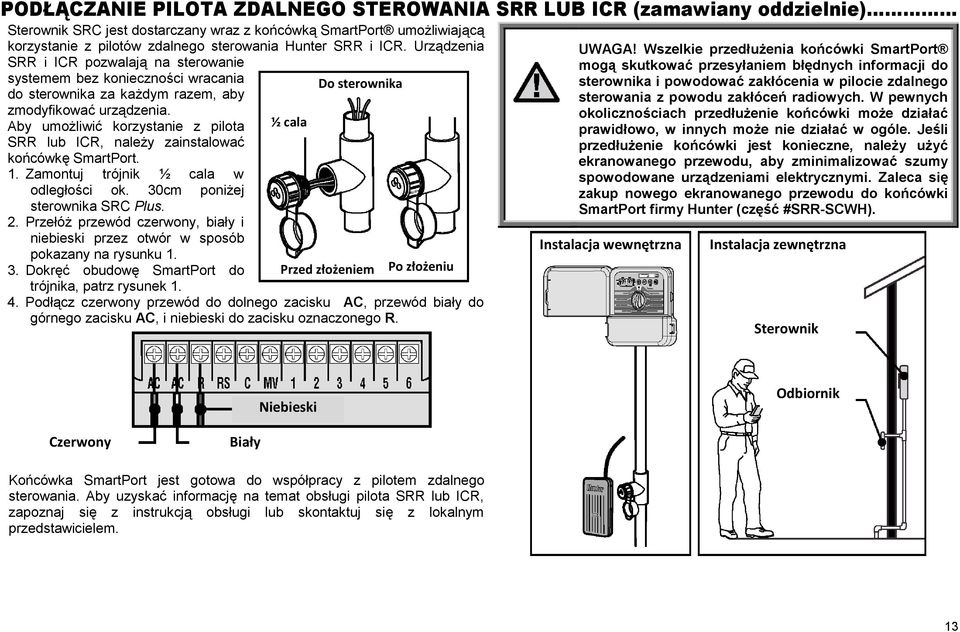

12 Sterownik SRC jest dostarczany wraz z ko cówk SmartPort umo liwiaj c korzystanie z pilotów zdalnego sterowania Hunter SRR i ICR. Urz dzenia SRR i ICR pozwalaj na sterowanie systemem bez konieczno ci wracania do sterownika za ka dym razem, aby zmodyfikowa urz dzenia. Aby umo liwi korzystanie z pilota SRR lub ICR, nale y zainstalowa ko cówk SmartPort. 1. Zamontuj trójnik ½ cala w odległo ci ok. 30cm poni ej sterownika SRC Plus. 2. Przełó przewód czerwony, biały i niebieski przez otwór w sposób pokazany na rysunku Dokr obudow SmartPort do trójnika, patrz rysunek Podł cz czerwony przewód do dolnego zacisku AC, przewód biały do górnego zacisku AC, i niebieski do zacisku oznaczonego R. UWAGA! Wszelkie przedłu enia ko cówki SmartPort mog skutkowa przesyłaniem bł dnych informacji do sterownika i powodowa zakłócenia w pilocie zdalnego sterowania z powodu zakłóce radiowych. W pewnych okoliczno ciach przedłu enie ko cówki mo e działa prawidłowo, w innych mo e nie działa w ogóle. Je li przedłu enie ko cówki jest konieczne, nale y u y ekranowanego przewodu, aby zminimalizowa szumy spowodowane urz dzeniami elektrycznymi. Zaleca si zakup nowego ekranowanego przewodu do ko cówki SmartPort firmy Hunter (cz #SRR-SCWH). Ko cówka SmartPort jest gotowa do współpracy z pilotem zdalnego sterowania. Aby uzyska informacj na temat obsługi pilota SRR lub ICR, zapoznaj si z instrukcj obsługi lub skontaktuj si z lokalnym przedstawicielem. 13

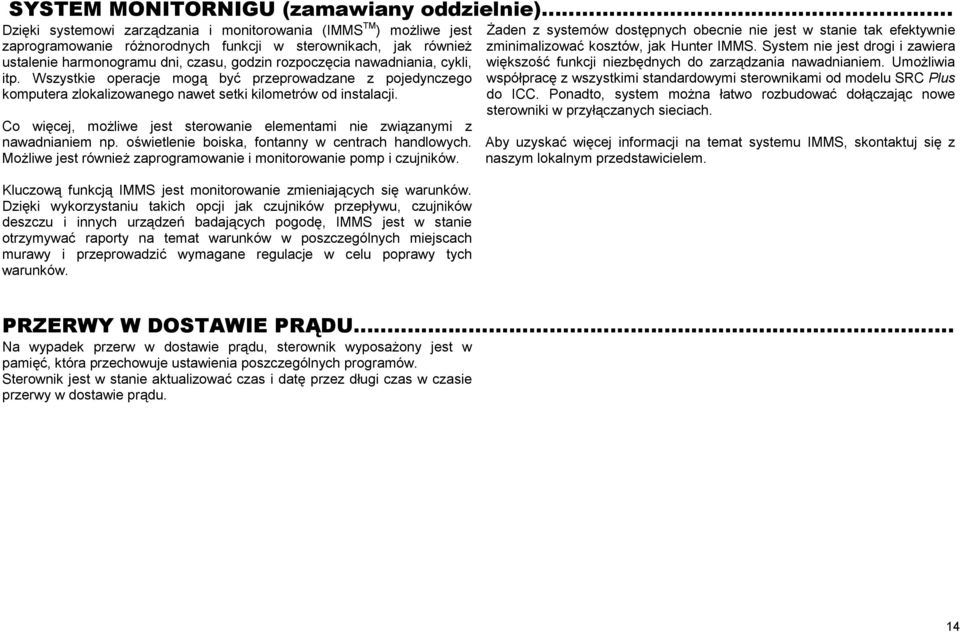

13 Dzi ki systemowi zarz dzania i monitorowania (IMMS TM ) mo liwe jest zaprogramowanie ró norodnych funkcji w sterownikach, jak równie ustalenie harmonogramu dni, czasu, godzin rozpocz cia nawadniania, cykli, itp. Wszystkie operacje mog by przeprowadzane z pojedynczego komputera zlokalizowanego nawet setki kilometrów od instalacji. Co wi cej, mo liwe jest sterowanie elementami nie zwi zanymi z nawadnianiem np. o wietlenie boiska, fontanny w centrach handlowych. Mo liwe jest równie zaprogramowanie i monitorowanie pomp i czujników. Kluczow funkcj IMMS jest monitorowanie zmieniaj cych si warunków. Dzi ki wykorzystaniu takich opcji jak czujników przepływu, czujników deszczu i innych urz dze badaj cych pogod, IMMS jest w stanie otrzymywa raporty na temat warunków w poszczególnych miejscach murawy i przeprowadzi wymagane regulacje w celu poprawy tych warunków. aden z systemów dost pnych obecnie nie jest w stanie tak efektywnie zminimalizowa kosztów, jak Hunter IMMS. System nie jest drogi i zawiera wi kszo funkcji niezb dnych do zarz dzania nawadnianiem. Umo liwia współprac z wszystkimi standardowymi sterownikami od modelu SRC Plus do ICC. Ponadto, system mo na łatwo rozbudowa doł czaj c nowe sterowniki w przył czanych sieciach. Aby uzyska wi cej informacji na temat systemu IMMS, skontaktuj si z naszym lokalnym przedstawicielem. Na wypadek przerw w dostawie pr du, sterownik wyposa ony jest w pami, która przechowuje ustawienia poszczególnych programów. Sterownik jest w stanie aktualizowa czas i dat przez długi czas w czasie przerwy w dostawie pr du. 14

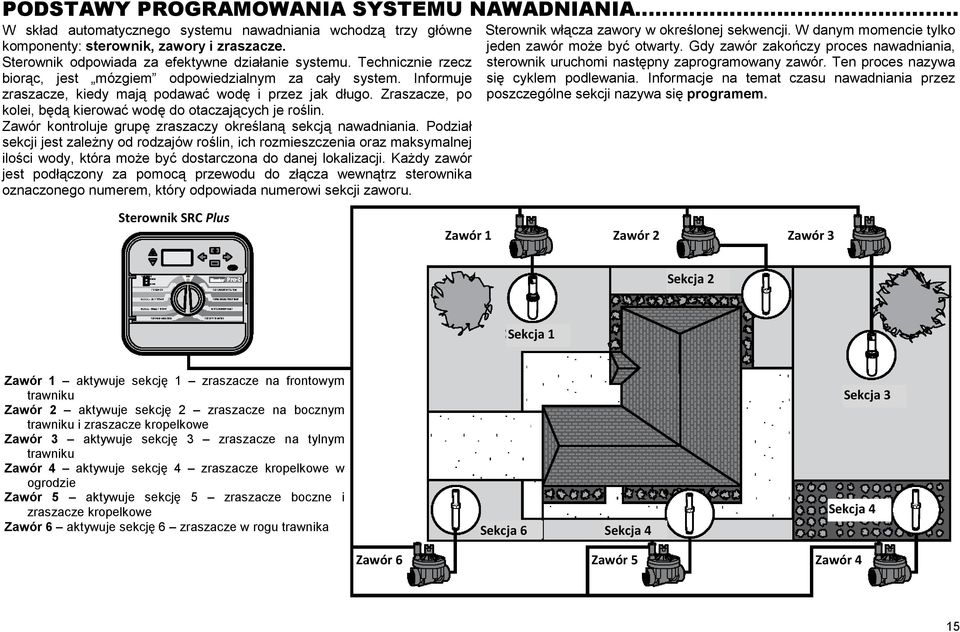

14 W skład automatycznego systemu nawadniania wchodz trzy główne komponenty: sterownik, zawory i zraszacze. Sterownik odpowiada za efektywne działanie systemu. Technicznie rzecz bior c, jest mózgiem odpowiedzialnym za cały system. Informuje zraszacze, kiedy maj podawa wod i przez jak długo. Zraszacze, po kolei, b d kierowa wod do otaczaj cych je ro lin. Zawór kontroluje grup zraszaczy okre lan sekcj nawadniania. Podział sekcji jest zale ny od rodzajów ro lin, ich rozmieszczenia oraz maksymalnej ilo ci wody, która mo e by dostarczona do danej lokalizacji. Ka dy zawór jest podł czony za pomoc przewodu do zł cza wewn trz sterownika oznaczonego numerem, który odpowiada numerowi sekcji zaworu. Sterownik wł cza zawory w okre lonej sekwencji. W danym momencie tylko jeden zawór mo e by otwarty. Gdy zawór zako czy proces nawadniania, sterownik uruchomi nast pny zaprogramowany zawór. Ten proces nazywa si cyklem podlewania. Informacje na temat czasu nawadniania przez poszczególne sekcji nazywa si programem. Zawór 1 aktywuje sekcj 1 zraszacze na frontowym trawniku Zawór 2 aktywuje sekcj 2 zraszacze na bocznym trawniku i zraszacze kropelkowe Zawór 3 aktywuje sekcj 3 zraszacze na tylnym trawniku Zawór 4 aktywuje sekcj 4 zraszacze kropelkowe w ogrodzie Zawór 5 aktywuje sekcj 5 zraszacze boczne i zraszacze kropelkowe Zawór 6 aktywuje sekcj 6 zraszacze w rogu trawnika 15

15 Wi kszo u ytkowników preferuje planowanie indywidualnego harmonogramu nawadniania na papierze, a dopiero pó niej wprowadzanie danych do sterownika. Zaleca si równie trzymanie zapisków wszelkich wprowadzanych ustawie. Aby okre li kiedy i jak długo powinien trwa proces nawadniania, nale y wzi pod uwag nast puj ce czynniki. S to np. rodzaj gleby, obszar nawadnianego terenu, warunki pogodowe i rodzaje u ywanych zraszaczy. Ze wzgl du na szereg ró norodnych czynników maj cych wpływ na indywidualny harmonogram nawadniania niemo liwe jest wr cz przedstawienie modelowego schematu. Jednak e niniejsza instrukcja zawiera wiele wskazówek ułatwiaj cych u ytkownikowi rozpocz cie procesu programowania. UWAGA! Zaleca si rozpocz cie nawadniania na godzin lub dwie przed wschodem sło ca. Ci nienie wody b dzie wtedy optymalne, a woda mo e wnika w korzenie ro lin przy minimalnym parowaniu. Nawadnianie przeprowadzane w południe lub wieczorem mo e spowodowa uszkodzenie ro lin i pojawienie si ple ni. UWAGA! Nale y zwróci szczególn uwag na obszary zawilgocone lub suche. Obszary zawilgocone poło one s pobli u basenów. Wsi kanie wilgoci jak i jej odparowanie w tych miejscach zajmuje wi cej czasu. Obszary suche charakteryzuj si wyblakłymi kolorami. Je li spostrze esz jakiekolwiek zmiany na nawadnianych obszarach, wprowad niezwłocznie wymagane zmiany. Tabele powinny by wypełnianie ołówkiem. Dzi ki poni szemu przykładowi powiniene posiada wszystkie informacje, aby samemu stworzy harmonogram nawadniania. Numer sekcji i lokalizacja okre l numer sekcji, lokalizacj i typ nawadnianych ro lin. Dni nawadniania okre l, czy b dziesz korzystał z kalendarza, przerw w nawadnianiu lub dni parzystych i nieparzystych. W przypadku wyboru dni kalendarza, nale y zakre li wymagane dni. Natomiast w przypadku przerw w nawadnianiu, podaj dny numer. Czas uruchomienia programu okre l godzin, o której program zostanie uruchomiony. Ka dy program posiada 1-4 czasy uruchomie. Jeden czas rozpocz cia uruchomi cały program. Wprowad warto WYŁ je li nie korzystasz z czasu rozpocz cia pracy pompy. Czas pracy sekcji okre l czas pracy (od 1 minuty do 99 minut) ka dej sekcji. Je li dana sekcja nie b dzie uruchamiana w danym programie w ustawieniach, wprowad warto OFF. Harmonogram powinien by przechowywany w bezpiecznym miejscu na wypadek, gdyby zaistniała potrzeba zweryfikowania ustawie. Wypełniona tabela jest bardziej czytelna ni wy wietlacz sterownika. 16

16 PROGRAM A PROGRAM B PROGRAM C DZIENNY HARMONOGRAM NAWADNIANIA KALENDARZ P W C P S N P W C P S N P W C P S N PARZ/NIEPARZ NIEPARZ PARZ NIEPARZ PARZ NIEPARZ PARZ SEKCJA LOKALIZACJA CZAS PRACY SEKCJI CZAS PRACY SEKCJI CZAS PRACY SEKCJI 1 Przedni trawnik 00:15 00:00 00:00 2 Boczny trawnik 00:15 00:00 00:00 3 Tylny trawnik 00:20 00:00 00:00 4 Kwiaty 00:00 00:15 00:00 5 Ogród 00:00 00:00 00:20 6 Przedni róg 00:00 00:00 01: :00 8:00 5:00 Czasy uruchamiania programu 2 Wył Wył Wył 3 Wył Wył Wył 4 Wył Wył Wył 17

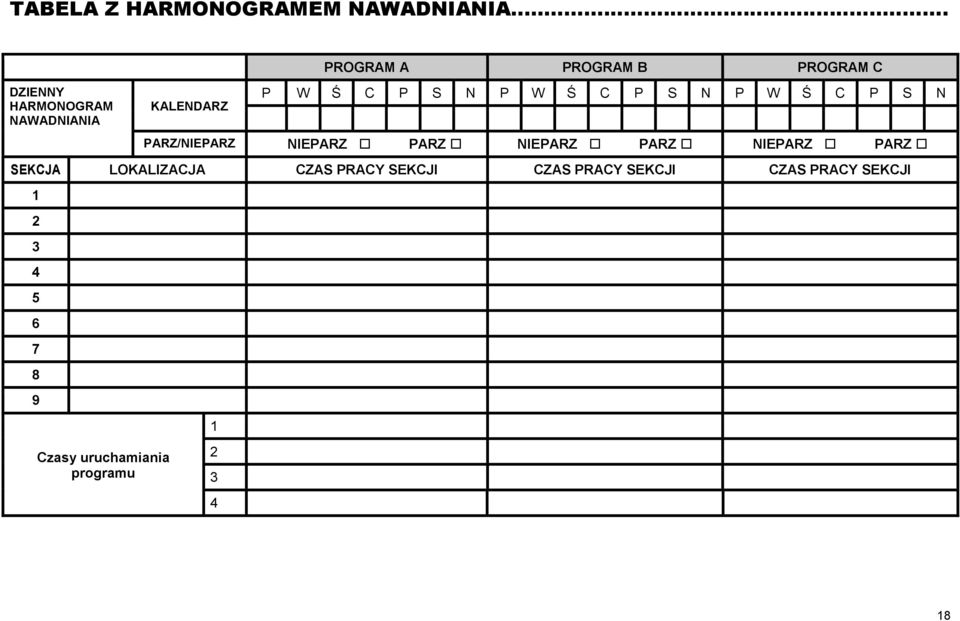

17 PROGRAM A PROGRAM B PROGRAM C DZIENNY HARMONOGRAM NAWADNIANIA KALENDARZ P W C P S N P W C P S N P W C P S N PARZ/NIEPARZ NIEPARZ PARZ NIEPARZ PARZ NIEPARZ PARZ SEKCJA LOKALIZACJA CZAS PRACY SEKCJI CZAS PRACY SEKCJI CZAS PRACY SEKCJI Czasy uruchamiania programu

18 Aby stworzy program nawadniania steruj cy zaworami w okre lonym porz dku nale y: 1. Wybra program (A, B lub C) naciskaj c przycisk na sterowniku (zaleca si zacz cie programowania od Programu A). 2 Ustaw czas rozpocz cia programu (aby aktywowa program nawadniania wymagany jest tylko jeden czas rozpocz cia nawadniania). 3 Ustaw czas pracy ka dego zaworu przypisanego do programu. 4 Ustaw dni pracy programu. Poni ej znajduje si przykład, który lepiej zilustruje działanie programu: Przykładowo czas rozpocz cia programu został ustawiony na godzin 6:00. Czas pracy sekcji 1 i 2 wynosi 15 minut a sekcji 3 20 minut. Zwró uwag, e sekcje 4,5 itd. nie zostały wł czone do tego programu i b d wł czone do innego programu. O godzinie 6:00 sterownik rozpocznie cykl nawadniania. Zraszacze w sekcji 1 b d uruchomione przez 14 minut, a nast pnie wył cz si. Sterownik przejdzie automatycznie do zraszaczy sekcji 2. Te zraszacze zostan uruchomione równie przez 15 minut, po czym wył cz si. Nast pnie wł czy si sekcja 3. Zraszacze wł cz si na dwadzie cia minut, po czym wył cz si. Poniewa nie zaprogramowano adnych czasów dla sekcji 4, 5 itd. sterownik ominie je. Program i cykl nawadniania zostanie zako czony o godz. 6:50. Zgodnie z przedstawionym przykładem tylko jeden czas rozpocz cia programu został u yty. Sterownik automatycznie przejdzie do nast pnej sekcji bez potrzeby wprowadzania dodatkowych czasów rozpocz cia programu. Zdajemy sobie spraw, e wielu u ytkowników b dzie chciało dostosowa programy do własnych potrzeb nawadniania ro lin. Dlatego sterownik SRC został wyposa ony w trzy ró ne programy A, B i C. S to niezale ne od siebie programy. Nie mo na uruchomi dwóch programów jednocze nie. Sterownik automatycznie zatrzyma uruchomienie nowego programu, je li inny program jest obecnie w u yciu. Programy, których czas rozpocz cia zostały ustawione na t sam godzin b d uruchamiane w porz dku alfabetycznym. 19

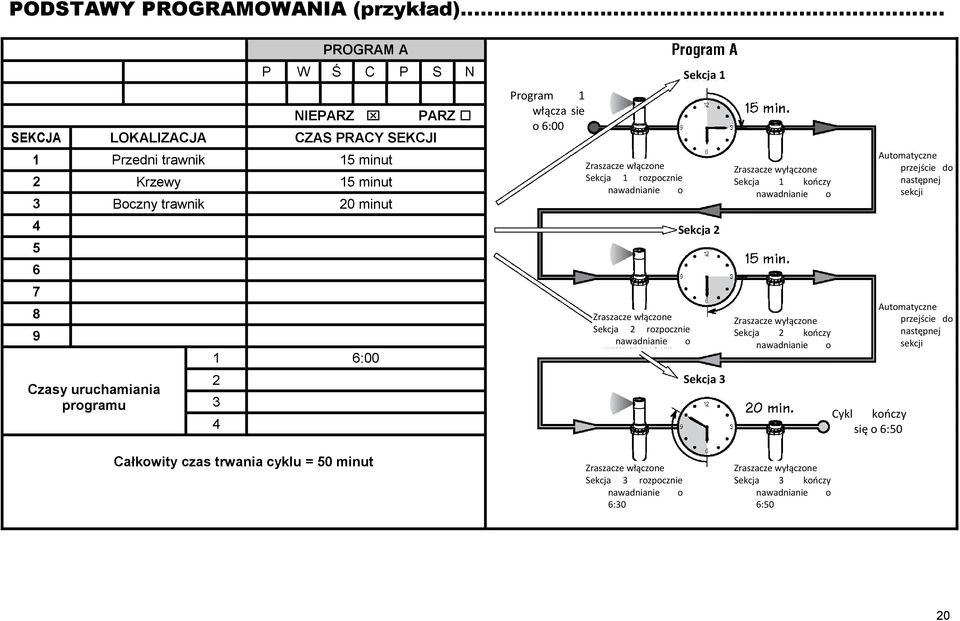

19 PROGRAM A P W C P S N NIEPARZ SEKCJA LOKALIZACJA CZAS PRACY SEKCJI 1 Przedni trawnik 15 minut 2 Krzewy 15 minut 3 Boczny trawnik 20 minut Czasy uruchamiania programu 1 6: Całkowity czas trwania cyklu = 50 minut PARZ 20

20 Programowanie sterownika SRC Plus jest bardzo proste. Łatwe w obsłudze pokr tło umo liwia u ytkownikowi poruszanie si po funkcjach sterownika i r czne aktywowanie nawadniania za pomoc obrotu pokr tła Kiedy sterownik pozostaje bezczynny, na ekranie sterownika SRC Plus wy wietlany jest godzina i data. Informacje na ekranie ulegn zmianie gdy pokr tło zostanie przestawione na dan warto. Podczas programowania, migaj ca warto zmieniana jest za pomoc przycisków lub. Aby wybra inne funkcje, nale y naciska przycisk, a dana funkcja zostanie wy wietlona. Trzy programy, ka dy z czterema czasami uruchamiania, umo liwiaj dostosowanie nawadniania do wymogów poszczególnych typów ro lin. Nawadnianie mo e odbywa si rano w południe lub po południu, co jest idealne przy zakładaniu nowego trawnika czy potrzebuj cych du ych ilo ci wody kwiatów jednorocznych. Wbudowany zegar wraz z kalendarzem umo liwia ustawienie nawadniania w dni parzyste i nieparzyste bez konieczno ci przeprogramowania ustawie w nowym miesi cu. Sterownik pozwala równie okre li poszczególne dni nawadniania lub dni okre laj ce przerwy w nawadnianiu. UWAGA! Zgodnie z podstawow zasad programowania, ka dy symbol lub cyfra, która miga, mo e zosta zaprogramowana. Przykładowo: je li podczas ustawiania czasu symbol godziny miga oznacza to, e godzina mo e zosta zmieniona lub zaprogramowana. Na rysunkach migaj ce symbole oznaczono kolorem SZARYM. Aby uruchomi program w sterowniku, nale y wprowadzi nast puj ce informacje: 1. Ustawi bie c dat i godzin ustaw pokr tło w poło eniu SET CURRENT DATE/TIME. 2. Ustawi czas rozpocz cia programu ustaw pokr tło w poło eniu SET PROGRAM START TIMES. 3. Ustawi czas trwania nawadniania ustaw pokr tło w poło eniu SET STATION RUN TIMES. 4. Ustawi dni nawadniania ustaw pokr tło w poło eniu SET DAYS TO WATER. Sterownik SRC Plus wyposa ony jest w naklejk informacyjn znajduj c si na wewn trznych drzwiach szafki sterownika (na wypadek zgubienia instrukcji obsługi). Dodatkowe miejsce zostało zagwarantowane, aby wprowadzi informacje na temat ustawie sekcji i zraszaczy. UWAGA! Wszystkie sekcje uruchamianie s w porz dku chronologicznym. Aby uruchomi program, wystarczy poda tylko jeden czas rozpocz cia nawadniania. 21

21 Ustawianie daty i godziny 1. Ustaw pokr tło w poło eniu SET CURRENT DATE/TIME. 2. Na wy wietlaczu zacznie miga bie cy rok. U yj przycisków i, aby zmieni rok. Po ustawieniu roku naci nij przycisk, aby przej do ustawie miesi ca. 3. Na wy wietlaczu poka e si dzie i miesi c. Warto miesi ca b dzie miga. U yj i, aby zmieni miesi c. Naci nij przycisk, aby przej do ustawie dnia. 4. Warto dnia zacznie miga. U yj przycisków i, aby zmieni dzie (dzie tygodnia zostanie ustawiony automatycznie. Naci nij przycisk, aby przej do ustawie czasu. 5. Na wy wietlaczu pojawi si aktualny czas. U yj przycisków i, aby wybra 12 lub 24-godzinny tryb pracy zegara. Naci nij przycisk, aby przej do ustawie godziny. 6. Warto godziny b dzie miga. U yj przycisków i, aby ustawi godzin. Naci nij przycisk, aby przej do ustawie minut. 7. Warto minut b dzie miga. U yj przycisków i, aby ustawi minuty. Data i godzina zostały ustawione. Ustawianie czasu uruchomienia programu 1. Ustaw pokr tło w poło eniu SET PROGRAM START TIMES. 2. Fabrycznie ustawiony został program A. Je li chcesz wybra program B lub C, naciskaj przycisk. 3. U yj przycisków i, aby zmieni czas uruchomienia programu. Warto zmienia si co 15 minut. Ustawienie jednego czasu uruchomienia programu spowoduje uruchomienie sekwencyjnie wszystkich sekcji. Dzi ki temu nie ma potrzeby nastawiania czasu uruchomienia dla ka dej stacji. Dzi ki dodatkowym czasom uruchamiania programu mo liwe jest ustawienie oddzielnego czasu dla cykli rannych, popołudniowych i wieczornych. 4. Naci nij przycisk, aby doda nowy czas uruchamiania programu lub naci nij przycisk, aby przej do nast pnego programu. 22

22 UWAGA! Ustawienie jednego czasu uruchomienia spowoduje chronologiczne wł czenie wszystkich sekcji. Eliminuje to konieczno wprowadzania czasu uruchamiania ka dej sekcji. Kasowanie czasu uruchomienia programu Przy pokr tle ustawionym w poło eniu SET PROGRAM START TIMES, naciskaj przyciski i, a osi gniesz warto 12:00 AM (północ). Nast pnie naci nij raz przycisk, aby pojawił si napis OFF. UWAGA! Je li wszystkie czasy uruchomienia programu zostały wykasowane, program zostanie wył czony (wszystkie pozostałe szczegóły programu zostały utrzymane). Poniewa czasy uruchamiania nie zostały ustawione, nawadnianie nie wł czy si. Jest to wygodny sposób wył czania nawadniania w jednym programie bez ustawiania pokr tła w poło eniu OFF Ustawianie czasu pracy sekcji (Długo czasu nawadniania ka dego obszaru) 1. Ustaw pokr tło w poło eniu SET STATION RUN TIMES. 2. Na wy wietlaczu pojawi si ostatnio wybrany program (A, B, lub C), i numer wybranej sekcji. Czas pracy sekcji b dzie migał. Aby przeł czy na inny program, naci nij przycisk. 3. U yj przycisków i, aby na wy wietlaczu zmieni czas pracy sekcji. 4. Naci nij przycisk, aby przej do nast pnej sekcji. 5. Powtórz czynno ci 4 i 5 dla ka dej sekcji. 6. Czas pracy sekcji mo e wynosi od 1 minuty do 6 godzin. 7. Mo liwe jest przechodzenie mi dzy programami pozostaj c w tej samej sekcji. Jednak zaleca si zako czenie programowania jednego programu przed przej ciem do nast pnego programu. Skakanie mi dzy programami mo e wprowadzi zamieszanie i doprowadzi do powstania bł dów. UWAGA! Wszystkie sekcje uruchamianie s w porz dku chronologicznym. Aby uruchomi program, wystarczy poda tylko jeden czas rozpocz cia nawadniania. 23

23 Ustawianie dni nawadniania 1. Ustaw pokr tło w poło eniu SET DAYS TO WATER. 2. Na wy wietlaczu pojawi si ostatnio wybrany program (A, B, lub C), i numer wybranej sekcji. Czas pracy sekcji b dzie migał. Aby przeł czy na inny program, naci nij przycisk. 3. Sterownik wy wietli aktualnie zaprogramowane dni nawadniania. Pokr tło umo liwia wybranie czterech opcji: nawadnianie w poszczególne dni, przerwy w nawadnianiu, nawadnianie w dni parzyste lub nieparzyste. Wybieranie poszczególnych dni nawadniania 1. Naci nij przycisk, aby ustawi dany dzie jako dzie nawadniania (pierwszym dniem na wy wietlaczu jest zawsze poniedziałek). Naci nij przycisk, aby skasowa nawadnianie w danym dniu. Po naci ni ciu przycisku ustawiana warto automatycznie przesunie si na nast pny dzie. 2. Powtórz czynno 1 a wszystkie dane dni zostan ustawione. Strzałka nad dniem tygodnia oznacza, e dzie został wybrany. Ostatnia strzałka oznacza ostatni dzie nawadniania w tym programie. Wybór dni parzystych i nieparzystych Ta funkcja słu y do uruchamiania nawadniania w dni nieparzyste (1, 3, 5, itd.) lub parzyste (2, 4, 6, itd.) w przeciwie stwie do opcji nawadniania w wybrane dni tygodnia. 1. Naciskaj przycisk, a kursor pojawi si przy warto ci EVEN (parzyste) lub ODD (nieparzyste). 2. Naci nij przycisk, aby wybra lub przycisk, aby skasowa opcj Odd days (dni nieparzyste) lub Even days (dni nieparzyste) Wybrane wcze niej dni tygodnia powróc do ustawienia aktywne, je li funkcja Odd days (dni nieparzyste) lub Even days (dni nieparzyste) nie zostanie wybrana. UWAGA! Je li wybrane zostały dni nieparzyste to 31 dzie dowolnego miesi ca i 29 dzie lutego b d zawsze traktowane jako dni bez nawadniania. Uruchamianie Po zako czeniu programowania, ustaw pokr tło w poło eniu RUN, aby uruchomi automatyczne uruchomienie wszystkich programów. Nawadnianie nie zostanie wł czone dopóki pokr tło nie zostanie ustawione w poło eniu RUN lub RUN (BYPASS SENSOR). 24

24 Wył czanie systemu Po ustawieniu na 2 sekundy pokr tła w poło eniu SYSTEM OFF, zawory nawadniaj ce zostan zamkni te. Wszystkie programy zostan zatrzymane. Aby przywróci prac systemu, nale y ustawi pokr tło w poło eniu RUN. R czne uruchamianie pojedynczej sekcji 1. Ustaw pokr tło w poło eniu MANUAL SINGLE STATION. 2. Czas pracy sekcji zacznie miga na wy wietlaczu. U yj przycisku, aby wybra dan sekcj. Mo esz u y przycisków i aby ustawi czas pracy sekcji. 3. Ustaw pokr tło w poło eniu RUN, aby uruchomi sekcj (uruchomiona zostanie tylko wybrana sekcja po czym sterownik powróci do trybu automatycznego bez wprowadzania zmian we wcze niej ustawionych programach. R czne uruchamianie wszystkich sekcji 1. Ustaw pokr tło w poło eniu MANUAL- ALL STATIONS 2. Mo esz wybra program A, B lub C naciskaj c przycisk. 3. Naciskaj przycisk, a dana sekcja zostanie wy wietlona. 4. Czas pracy sekcji b dzie migał. U yj przycisków i aby ustawi czas pracy sekcji. 5. U yj przycisku, aby przej do nast pnej sekcji. 6. Powtórz czynno ci 3 i 4, aby zaprogramowa ka d dan sekcj. 7. Naciskaj przycisk, a wy wietlona zostanie sekcja startowa. 8. Ustaw pokr tło w poło eniu RUN, aby ponownie uruchomi cały system. UWAGA!: Numer sekcji, która pojawia si na wy wietlaczu po ustawieniu pokr tła w poło eniu RUN, b dzie pierwsz sekcj która zostanie wł czona. Sterownik nast pnie b dzie uruchamiał nast pne w kolejno ci sekcje. Je li ustawisz pokr tło w poło eniu RUN, a na wy wietlaczu pojawi si numer sekcji 3. Sterownik uruchomi w programie sekcje 3-9, jednak nie wróci do sekcji 1 i 2. 25

25 R czne uruchamianie sekcji bez pokr tła Mo liwe jest równie aktywowanie programu bez u ycia pokr tła. 1. Przytrzymaj przycisk przez 2 sekundy. 2. Ta funkcja automatycznie przeł czy na program A. Aby wybra program B lub C. u yj przycisku. 3. Numer sekcji zacznie miga. Naci nij przycisk, aby przewin sekcje i u yj przycisków i, aby ustawi czas pracy sekcji (je li na etapie 2 i 3 nie zostan naci ni te adne przyciski sterownik automatycznie uruchomi program A. 4. Naci nij przycisk, aby ustawi sekcj, która zostanie uruchomiona jako pierwsza. Po 2 sekundach przerwy program zostanie uruchomiony. Jest to bardzo pomocna funkcja je li zachodzi potrzeba szybkiego nawodnienia danej sekcji lub przejrzenia sekcji podczas kontroli systemu. Kasowanie pami ci sterownika / Resetowanie sterownika Je li dojdziesz do wniosku, e sterownik został le zaprogramowany mo esz skasowa pami sterownika i przywrócenia ustawie fabrycznych. Proces ten wykasuje całkowicie wszystkie programy i wprowadzone dane. 1. Naci nij jednocze nie przyciski, i i przytrzymaj je. 2. Naci nij i zwolnij przycisk RESET znajduj cy si z tyłu panelu. 3. Nast pnie zwolnij przyciski, i. Na wy wietlaczu pojawi si godzina 12:00am. Cała pami została skasowana i sterownik jest gotowy do ponownego zaprogramowania. Hunter Quick Check TM (Szybkie sprawdzanie systemu) Profesjonalne firmy produkuj ce urz dzenia do nawadniania stale poszukuj sposobów na efektowne i efektywne diagnozowanie programów. Dzi ki systemowi Quick Check u ytkownik nie musi r cznie sprawdza obwodów w poszukiwaniu potencjalnych problemów. Procedury diagnostyczne Quick Check s bardzo pomocne, gdy s w stanie wykry spi cia powodowane cz sto przez wadliwe cewki lub gdy niezaizolowany przewód wspólny zetknie si z niezaizolowanym przewodem steruj cym stacji. Aby uruchomi procedur sprawdzaj ca Quick Check naci nij jednocze nie,, i. W trybie oczekiwania na wy wietlaczu pokazane zostan wszystkie segmenty. Naci nij przycisk, aby rozpocz procedur testow Quick Check. W ci gu kilku sekund system przeszuka wszystkie sekcje w poszukiwaniu usterek. Je li system wykryje zwarcie, na wy wietlaczu pojawi si symbol ERR wraz z migaj cym numerem stacji. Gdy Hunter Quick Check zako czy prac, sterownik powróci do trybu automatycznego. 26

26 PROBLEM USTERKA ROZWI ZANIE Sterownik nie przerywa pracy i stale przeprowadza proces nawadniania, nawet wtedy, gdy nie jest to konieczne. Zaprogramowano zbyt wiele czasów uruchamiania. Aktywny program wymaga wył cznie jednego czasu uruchamiania. Patrz Ustawianie czasu uruchamiania programu na str.18. Na wy wietlaczu pojawia si napis NO AC. Brak zasilania. Sprawd, czy transformator został prawidłowo podł czony. Wy wietlacz informuje o wł czeniu nawadniania, jednak sekcja nie działa. Uszkodzony przewód. Uszkodzona pompa lub przeka nik pompy. Brak wody w systemie. Sprawd zawór i przewód zaworu Sprawd pomp i przeka nik pompy. Wymie, je li jest to konieczne Wł cz doprowadzenie wody do systemu. Wy wietlacz nie działa. Sprawd przewód zasilaj cy. Sprawd zasilanie i przewody. Wyeliminuj wszystkie bł dy. Sprawd transformator. Wy wietlacz nie działa przy prawidłowo podł czonym zasilaniu i now bateri. Czas dnia na wy wietlaczu miga. Sterownik mógł zosta uszkodzony przez zwarcie. Urz dzenie zostało po raz pierwszy podł czone do pr du. Wyst piła długotrwała przerwa w dostawie pr du, co przyczyniło si do wyczerpania baterii. Wyst piła krótkotrwała przerwa w dostawie pr du, jednak bateria wyczerpała si. Skontaktuj si z lokalnym przedstawicielem. Ustaw aktualny czas i dat. Wymie bateri i ustaw aktualny czas. Wymie bateri i ustaw aktualny czas. Na wy wietlaczu pojawia si napis ERR. Zakłócenia sygnału w systemie. Sprawd przewody SmartPort. Je li przewody były przedłu ane, nale y je wymieni na przewody ekranowane. 27

27 PROBLEM USTERKA ROZWI ZANIE Na wy wietlaczu pojawia si numer stacji i bł d ERR. Czujnik deszczu nie wył cza systemu nawadniania. Uszkodzony przewód prowadz cy do zaworu. Sprawd przewód. Je li przewód jest uszkodzony, wymie go. Sprawd, czy styki s prawidłowo zabezpieczone przed wilgoci. Uszkodzony lub le podł czony czujnik deszczu. Pokr tło ustawione jest w poło eniu *RUN (BYPASS SENSOR). Sprawd, czy czujnik działa prawidłowo oraz czy został prawidłowo podł czony. Ustaw pokr tło w poło eniu RUN. Wy wietlacz nie reaguje na zmiany. Zwarcie elektryczne. Odł cz transformator, wyjmij bateri i poczekaj kilka sekund, nast pnie włó bateri, podł cz transformator i przeprogramuj sterownik. Automatyczne nawadniania nie uruchamia si o zaprogramowanym czasie i sterownik nie jest wył czony. Zawory nie wł czaj si. Funkcje AM (przed południem)/ PM (po południu) nie zostały prawidłowo ustawione. Nieprawidłowo ustawiony czas uruchomienia AM/PM. Ustaw prawidłowo funkcje AM/PM. Ustaw prawidłowy czas uruchomienia. Czas uruchomienia programu został wył czony. Aktywuj czas uruchomienia programu (strona 17 Ustawianie czasu uruchomienia programu) Czujnik deszczu blokuje uruchomienie programu. Brak zasilania sterownika. Zwarcie w przewodach przył czeniowych. Wadliwa cewka. Ustaw pokr tło w poło eniu RUN (BYPASS SENSOR). Sprawd zasilanie. Sprawd przewody. Wymie cewk. 28

28 Dane u ytkowe Czas pracy sekcji: od 0 do 99 minut (regulacja co 1 minut ) Czas rozpocz cia programu: 4 czasy na program, 12 czasów dziennie Harmonogram nawadniania: nawadnianie w dni parzyste i nieparzyste, wbudowany 365-dniowy kalendarz z zegarem. Dane elektryczne Zasilanie zewn trzne transformatora: 120V, 60Hz (230V, 50/60 Hz) Moc wyj ciowa transformatora: 26V, 0,75 amp. Obci enie sekcji: 24V, 0,35 amp. na sekcj Obci enie całkowite: 24V, 0,75 amp. (wł czaj c obwód zaworu głównego) Bateria: bateria alkaliczna 9V (brak w zestawie) Trzy programy: A, B i C Pami trwała Wymiary Całkowita wysoko : 22cm Całkowita szeroko : 21cm 29
