1 Model przypadków użycia dla projektu MIEJSKI SYSTEM ZARZĄDZANIA KATOWICKA INFRASTRUKTURA INFORMACJI Strona 1 z 166

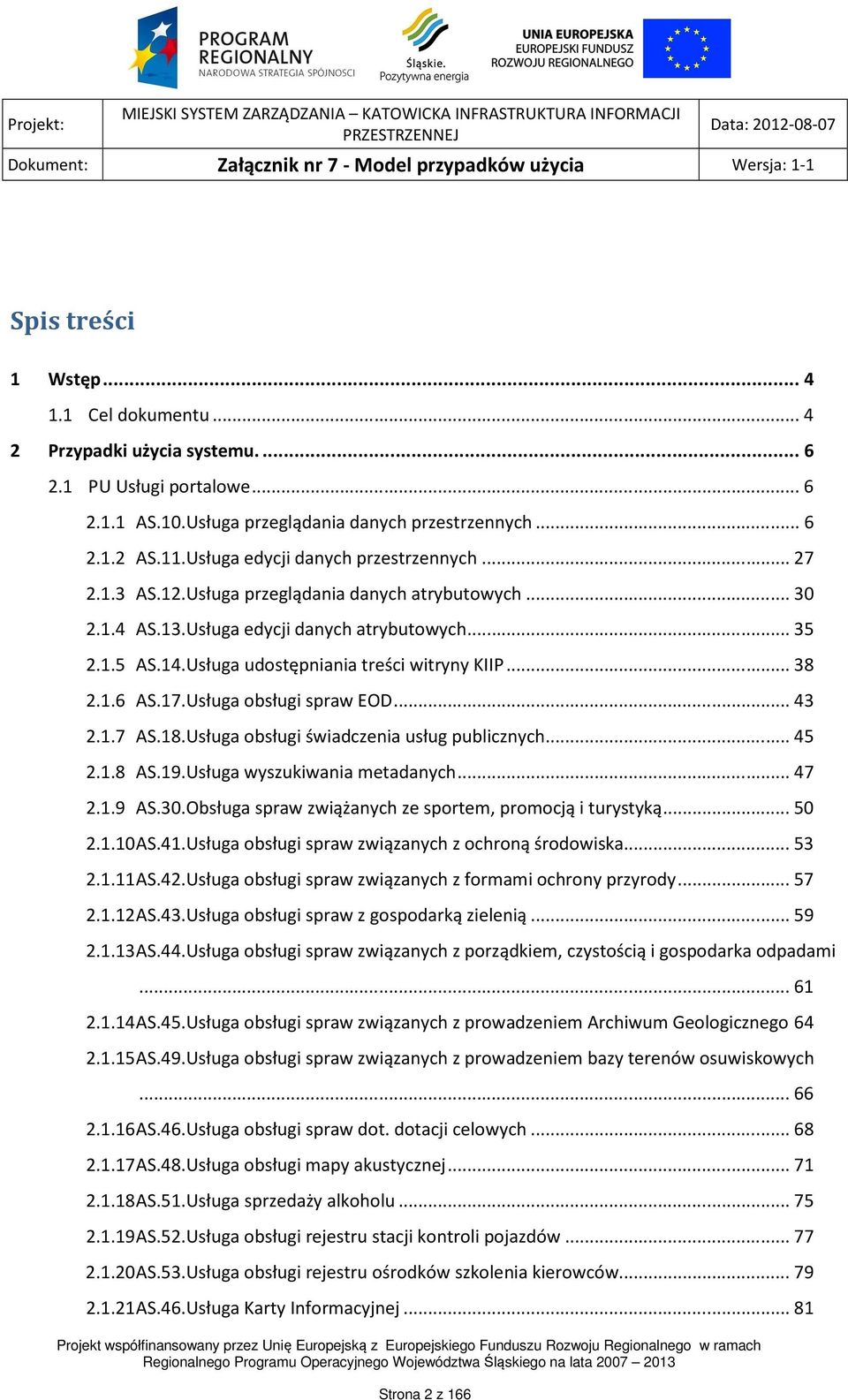

2 Spis treści 1 Wstęp Cel dokumentu Przypadki użycia systemu PU Usługi portalowe AS.10.Usługa przeglądania danych przestrzennych AS.11.Usługa edycji danych przestrzennych AS.12.Usługa przeglądania danych atrybutowych AS.13.Usługa edycji danych atrybutowych AS.14.Usługa udostępniania treści witryny KIIP AS.17.Usługa obsługi spraw EOD AS.18.Usługa obsługi świadczenia usług publicznych AS.19.Usługa wyszukiwania metadanych AS.30.Obsługa spraw zwiążanych ze sportem, promocją i turystyką AS.41.Usługa obsługi spraw związanych z ochroną środowiska AS.42.Usługa obsługi spraw związanych z formami ochrony przyrody AS.43.Usługa obsługi spraw z gospodarką zielenią AS.44.Usługa obsługi spraw związanych z porządkiem, czystością i gospodarka odpadami AS.45.Usługa obsługi spraw związanych z prowadzeniem Archiwum Geologicznego AS.49.Usługa obsługi spraw związanych z prowadzeniem bazy terenów osuwiskowych AS.46.Usługa obsługi spraw dot. dotacji celowych AS.48.Usługa obsługi mapy akustycznej AS.51.Usługa sprzedaży alkoholu AS.52.Usługa obsługi rejestru stacji kontroli pojazdów AS.53.Usługa obsługi rejestru ośrodków szkolenia kierowców AS.46.Usługa Karty Informacyjnej Strona 2 z 166

3 AS.54.Usługa bezpieczeństwa sanitarno - weterynaryjnego AS.55.Usługa ewidencji ludności AS.56.Usługa monitoringu pomocy publicznej AS.57.Usługa rejestru stowarzyszeń AS.58.Usługa rolnictwa i leśnictwa AS.63.Usługa zarządzania planami i studium AS.64.Usługa obsługi wypisu i wyrysu AS.65.Usługa obsługi opłaty planistycznej AS.66.Usługa obsługi wniosków i decyzji architektoniczno-budowlanych AS.67.Usługa obsługi inwestycji AS.73.Usługa prowadzenia rejestru decyzji o zajęcie pasa drogowego AS.75.Usługa obsługi internetowego portalu EDiOM AS.76. Wyszukiwanie tras AS.120.Usługa zarządzania Gminna Ewidencją Zabytków AS.125.Usługa obsługi zarządzania kryzysowego AS.130.Usługa zarządzania ewidencją mienia AS.140.Usługa zarządzania ewidencją gospodarki mieszkaniowej AS.161.Usługa portalu edukacyjnego PU Usługi systemów dziedzinowych Planowanie przestrzenne AS.60.Usługa obsługi planów miejscowych AS.61.Usługa obsługi studium AS.62.Usługa obsługi dokumentów planistycznych Strona 3 z 166

4 1 Wstęp Niniejszy dokument został opracowany w ramach umowy: Umowa nr 31/G/2011 z dnia 20 lipca 2011 roku zawartej pomiędzy Miastem Katowice a konsorcjum Nizielski & Borys Consulting spółka z o.o. oraz Infostrategia Krzysztof Heller i Andrzej Szczerba Sp. jawna 1.1 Cel dokumentu Celem opracowania jest udokumentowanie wymagań Zamawiającego odnośnie architektury logicznej, zakresu informacji danych w systemie oraz funkcjonalności Systemu. Niniejszy dokument opisuje funkcjonalność systemu z punktu widzenie przypadków użycia dostępnych dla użytkownika masowego (petenta, urzędnika). Diagram przypadków użycia ma na celu zamodelowanie funkcjonalności systemu. Na diagramie użycia zaprezentowane są wzajemne zależności poszczególnych funkcjonalności systemu. Poniżej znajduje się opisu notacji używanej do modelowania przypadków użycia systemu. Element Nazwa i opis elementu Przypadek użycia funkcjonalność aplikacji realizująca określony cel użytkownika. Połączenie typu Extend oznacza, że przypadek użycia może, lecz nie musi być uruchomiony przez użytkownika z poziomu przypadku użycia, który jest wskazany. Najczęściej rozszerzenie to akcie wykonywane na danych jak np., z poziomu listy obiektów centrowanie okna mapy do obiekty, przeglądanie szczegółów obiekty, usunięcie obiektu. Strona 4 z 166

5 Połączenie typu Include oznacza, że wskazany przypadek użycia jest obligatoryjnie uruchamiany z poziomu przypadku użycia wskazującego np. wyszukując dane obligatoryjnie wyniki wyszukiwania pokazują się w formie zestawienia tabelarycznego. Połączenie typu Precedes oznacza, że wywołanie przypadku użycia musi być poprzedzone wywołaniem wskazanego przypadku użycia. Połączenie typu Genaralization oznacza, że przypadek użycia szczegółowy posiada taki sam przebieg i wszystkie przypadki użycia rozszerzające jego funkcjonalność jak przypadek użycia ogólny. Używany, gdy opisujemy ogólna funkcjonalność aplikacji np. przeglądanie tabeli danych. Przeglądając tabele danych zawsze można ukrywać widoczne kolumny, wykonywać sortowanie, filtrowanie danych. Przypadkiem szczegółowym może być przeglądanie danych o punktach adresowych i z tego poziomu dochodzą dodatkowe akcje jak np. pokazanie punktu na mapie. Strona 5 z 166

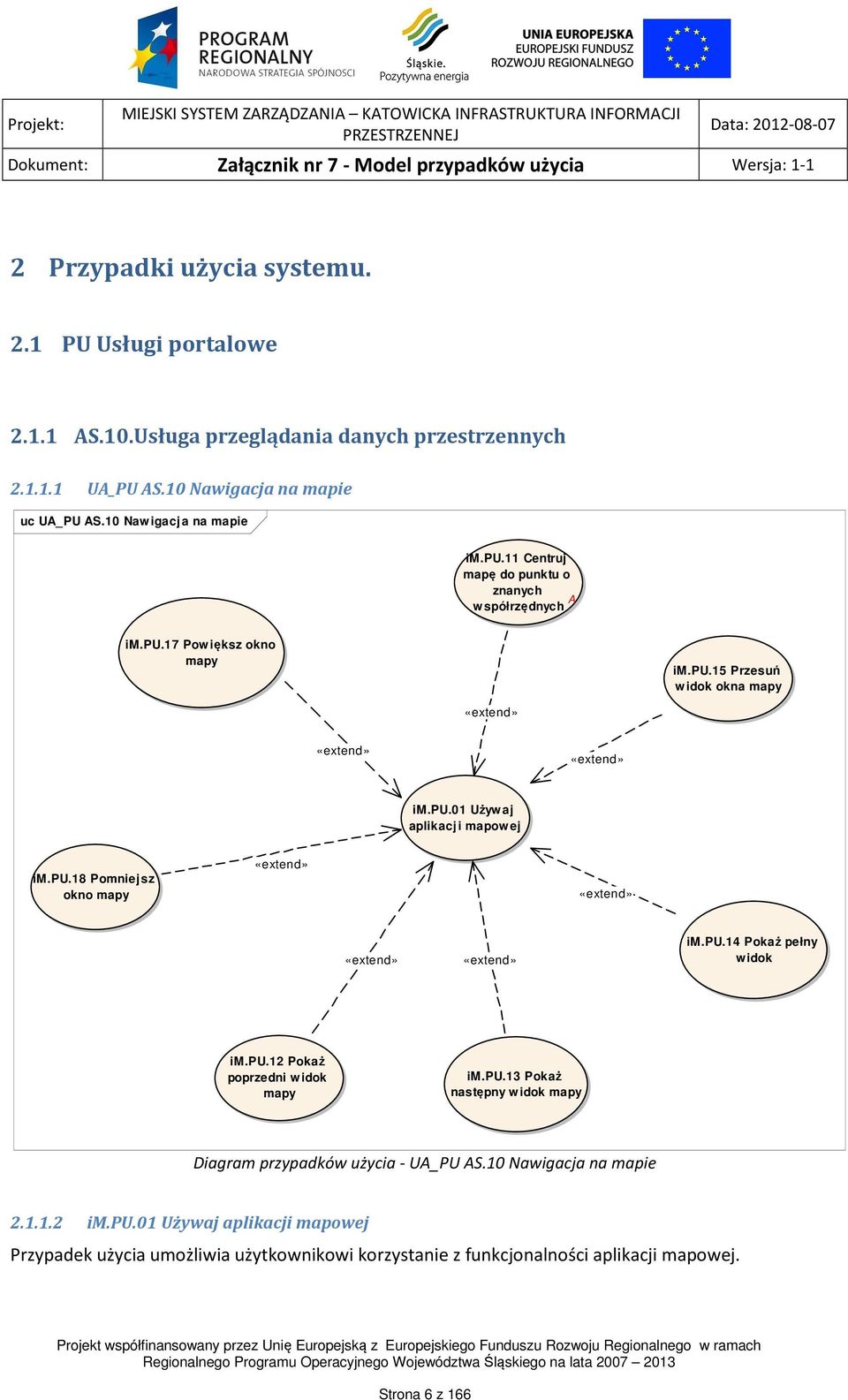

6 2 Przypadki użycia systemu. 2.1 PU Usługi portalowe AS.10.Usługa przeglądania danych przestrzennych UA_PU AS.10 Nawigacja na mapie uc UA_PU AS.10 Nawigacja na mapie im.pu.11 Centruj mapę do punktu o znanych A współrzędnych im.pu.17 Powiększ okno mapy im.pu.15 Przesuń widok okna mapy im.pu.01 Używaj aplikacji mapowej im.pu.18 Pomniejsz okno mapy im.pu.14 Pokaż pełny widok im.pu.12 Pokaż poprzedni widok mapy im.pu.13 Pokaż następny widok mapy Diagram przypadków użycia - UA_PU AS.10 Nawigacja na mapie im.pu.01 Używaj aplikacji mapowej Przypadek użycia umożliwia użytkownikowi korzystanie z funkcjonalności aplikacji mapowej. Strona 6 z 166

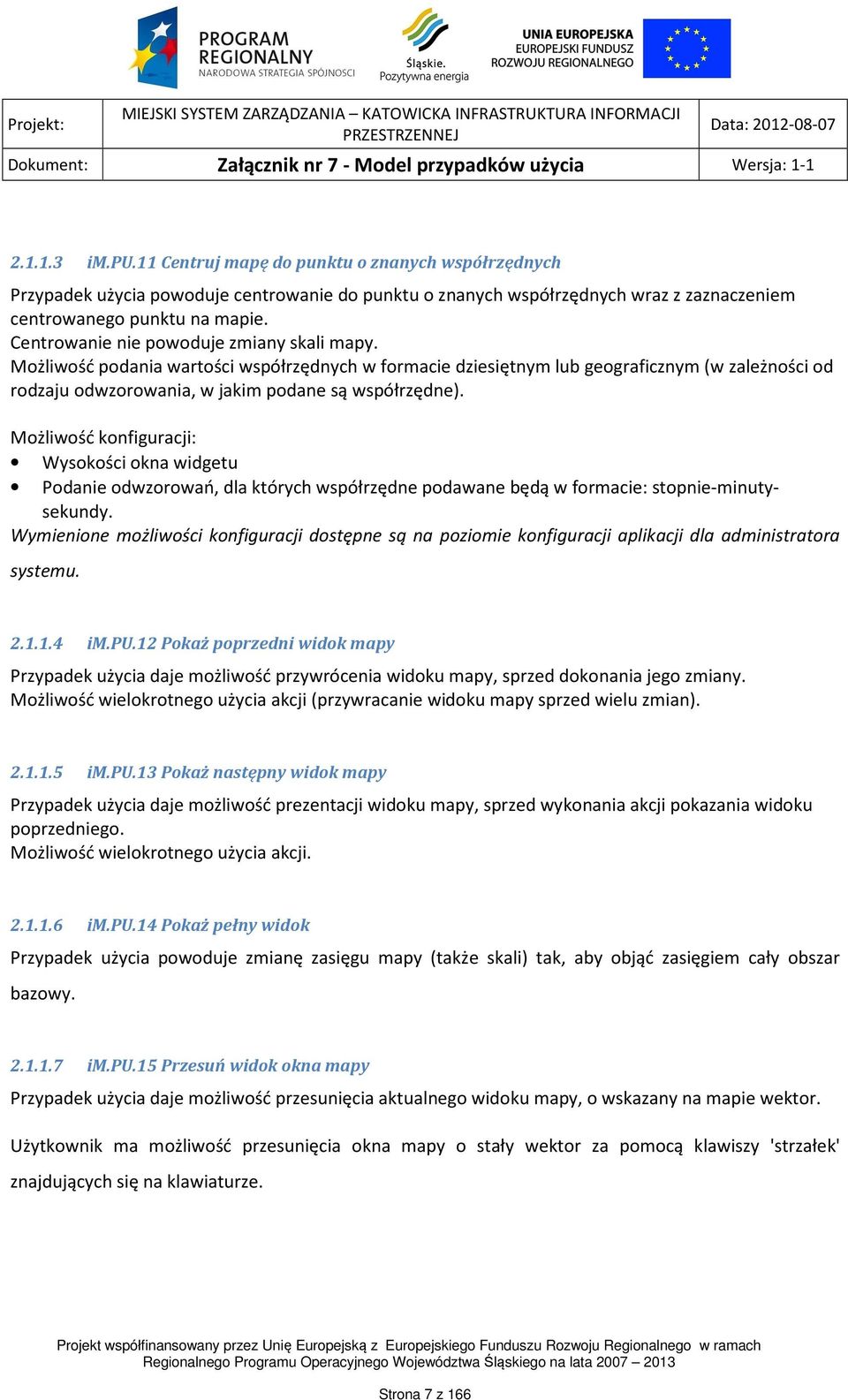

7 im.pu.11 Centruj mapę do punktu o znanych współrzędnych Przypadek użycia powoduje centrowanie do punktu o znanych współrzędnych wraz z zaznaczeniem centrowanego punktu na mapie. Centrowanie nie powoduje zmiany skali mapy. Możliwość podania wartości współrzędnych w formacie dziesiętnym lub geograficznym (w zależności od rodzaju odwzorowania, w jakim podane są współrzędne). Możliwość konfiguracji: Wysokości okna widgetu Podanie odwzorowań, dla których współrzędne podawane będą w formacie: stopnie-minutysekundy. Wymienione możliwości konfiguracji dostępne są na poziomie konfiguracji aplikacji dla administratora systemu im.pu.12 Pokaż poprzedni widok mapy Przypadek użycia daje możliwość przywrócenia widoku mapy, sprzed dokonania jego zmiany. Możliwość wielokrotnego użycia akcji (przywracanie widoku mapy sprzed wielu zmian) im.pu.13 Pokaż następny widok mapy Przypadek użycia daje możliwość prezentacji widoku mapy, sprzed wykonania akcji pokazania widoku poprzedniego. Możliwość wielokrotnego użycia akcji im.pu.14 Pokaż pełny widok Przypadek użycia powoduje zmianę zasięgu mapy (także skali) tak, aby objąć zasięgiem cały obszar bazowy im.pu.15 Przesuń widok okna mapy Przypadek użycia daje możliwość przesunięcia aktualnego widoku mapy, o wskazany na mapie wektor. Użytkownik ma możliwość przesunięcia okna mapy o stały wektor za pomocą klawiszy 'strzałek' znajdujących się na klawiaturze. Strona 7 z 166

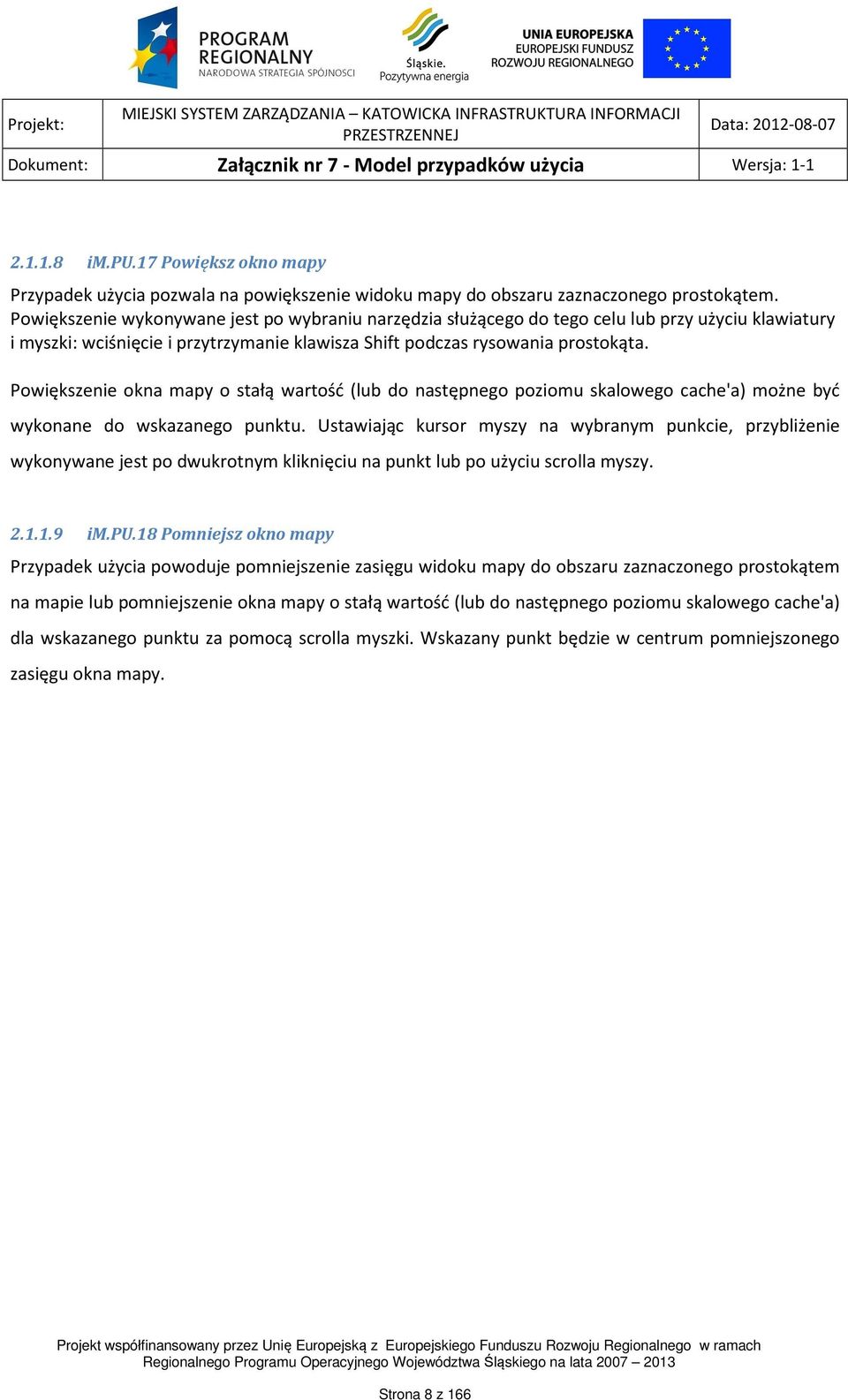

8 im.pu.17 Powiększ okno mapy Przypadek użycia pozwala na powiększenie widoku mapy do obszaru zaznaczonego prostokątem. Powiększenie wykonywane jest po wybraniu narzędzia służącego do tego celu lub przy użyciu klawiatury i myszki: wciśnięcie i przytrzymanie klawisza Shift podczas rysowania prostokąta. Powiększenie okna mapy o stałą wartość (lub do następnego poziomu skalowego cache'a) możne być wykonane do wskazanego punktu. Ustawiając kursor myszy na wybranym punkcie, przybliżenie wykonywane jest po dwukrotnym kliknięciu na punkt lub po użyciu scrolla myszy im.pu.18 Pomniejsz okno mapy Przypadek użycia powoduje pomniejszenie zasięgu widoku mapy do obszaru zaznaczonego prostokątem na mapie lub pomniejszenie okna mapy o stałą wartość (lub do następnego poziomu skalowego cache'a) dla wskazanego punktu za pomocą scrolla myszki. Wskazany punkt będzie w centrum pomniejszonego zasięgu okna mapy. Strona 8 z 166

9 UA_PU AS.10 Zarządzanie serwisami i warstwami uc UA_PU AS.10 Zarządzanie serwisami i warstwami im.pu.01 Używ aj aplikacji mapowej im.pu.120 Ustaw warstwę jako aktywną im.pu.363 Zmień właściwości warstwy A im.pu.105 Dodaj warstwę do legendy do zmiany prezentacj i im.pu.47 Zwiń/rozw iń element drzew a im.pu.46 Wyświetl legendę w arstw i serw isów aktualnej kompozycji mapowej A im.pu.50 Zmień w idoczność w arstw y/serwisu im.pu.108 Pokaż mapę w zasięgu serwisu/w arstwy im.pu.65 Usuń warstwę/serwis im.pu.49 Dostosuj przezroczystość serw isu A im.pu.48 Zmień położenie serw isu/warstw y w legendzie Diagram przypadków użycia - UA_PU AS.10 Zarządzanie serwisami i warstwami im.pu.01 Używaj aplikacji mapowej Przypadek użycia umożliwia użytkownikowi korzystanie z funkcjonalności aplikacji mapowej im.pu.105 Dodaj warstwę do legendy do zmiany prezentacji Przypadek użycia pozwala na dodanie do drzewa zawartości kompozycji mapowej wskazanej/wybranej warstwy wektorowej. Utworzona warstwa dostępna jest w ramach danej sesji aplikacji, usuwana jest przy zmianie kompozycji mapowej, nie jest zapamiętywana w ustawieniach mapy użytkownika. Strona 9 z 166

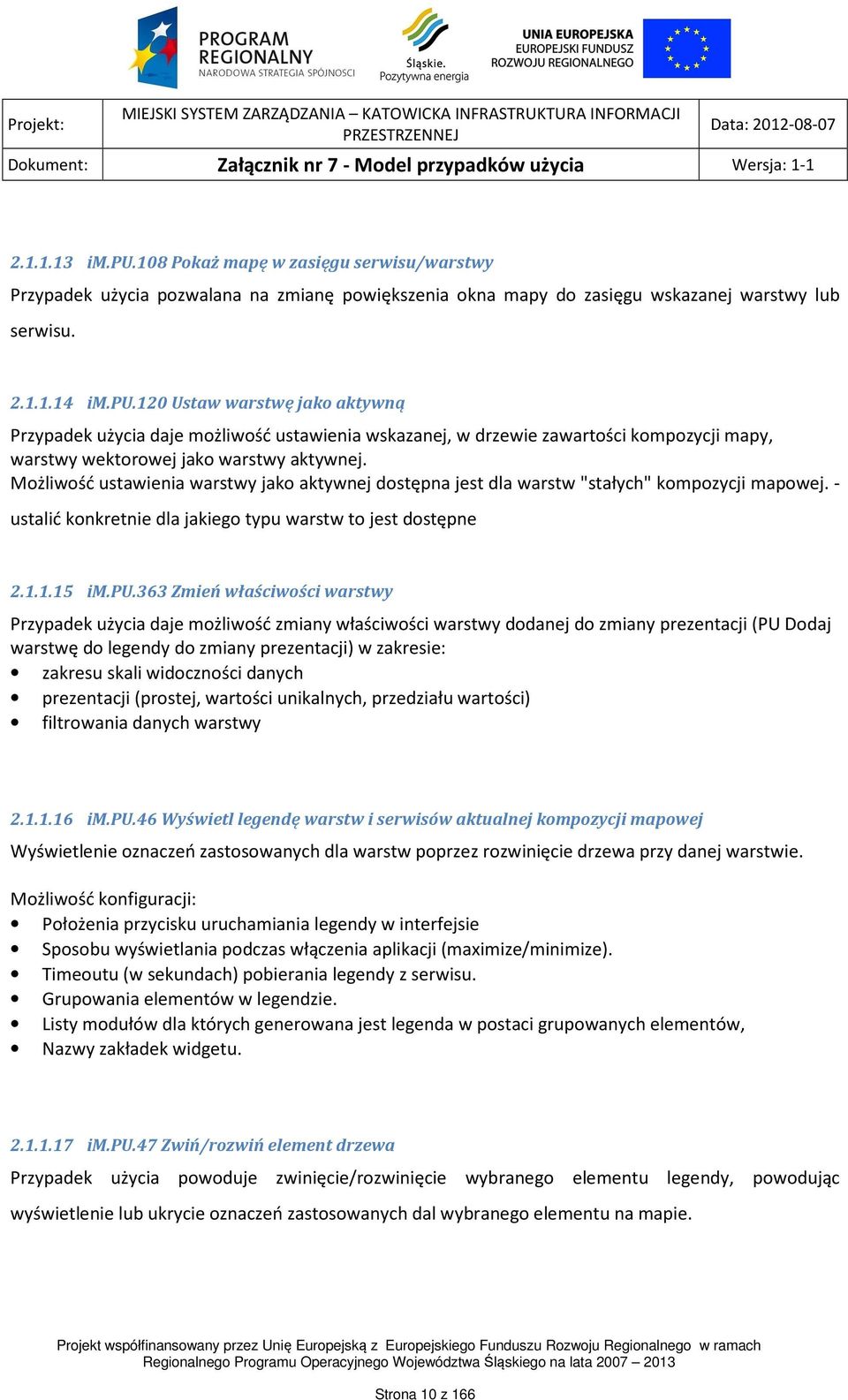

10 im.pu.108 Pokaż mapę w zasięgu serwisu/warstwy Przypadek użycia pozwalana na zmianę powiększenia okna mapy do zasięgu wskazanej warstwy lub serwisu im.pu.120 Ustaw warstwę jako aktywną Przypadek użycia daje możliwość ustawienia wskazanej, w drzewie zawartości kompozycji mapy, warstwy wektorowej jako warstwy aktywnej. Możliwość ustawienia warstwy jako aktywnej dostępna jest dla warstw "stałych" kompozycji mapowej. - ustalić konkretnie dla jakiego typu warstw to jest dostępne im.pu.363 Zmień właściwości warstwy Przypadek użycia daje możliwość zmiany właściwości warstwy dodanej do zmiany prezentacji (PU Dodaj warstwę do legendy do zmiany prezentacji) w zakresie: zakresu skali widoczności danych prezentacji (prostej, wartości unikalnych, przedziału wartości) filtrowania danych warstwy im.pu.46 Wyświetl legendę warstw i serwisów aktualnej kompozycji mapowej Wyświetlenie oznaczeń zastosowanych dla warstw poprzez rozwinięcie drzewa przy danej warstwie. Możliwość konfiguracji: Położenia przycisku uruchamiania legendy w interfejsie Sposobu wyświetlania podczas włączenia aplikacji (maximize/minimize). Timeoutu (w sekundach) pobierania legendy z serwisu. Grupowania elementów w legendzie. Listy modułów dla których generowana jest legenda w postaci grupowanych elementów, Nazwy zakładek widgetu im.pu.47 Zwiń/rozwiń element drzewa Przypadek użycia powoduje zwinięcie/rozwinięcie wybranego elementu legendy, powodując wyświetlenie lub ukrycie oznaczeń zastosowanych dal wybranego elementu na mapie. Strona 10 z 166

11 im.pu.48 Zmień położenie serwisu/warstwy w legendzie Przypadek użycia daje możliwość: zmiany położenia serwisu względem innych (przesunięcie wyżej lub niżej). zmiany położenia warstwy w dodanych przez użytkownikach serwisach wektorowych w ramach kolejności warstw serwisu im.pu.49 Dostosuj przezroczystość serwisu Przypadek użycia daje możliwość zmiany przezroczystości wybranego serwisu. Przezroczystość można zmienić: przesuwając pasek zmiany przezroczystości wpisując wartość przezroczystości w pole tekstowe im.pu.50 Zmień widoczność warstwy/serwisu Przypadek użycia powoduje zmianę widoczności wybranej warstwy na mapie. Zmiana widoczności wykonywana jest po kliknięciu na check box znajdujący się przed wybraną warstwą im.pu.65 Usuń warstwę/serwis Przypadek użycia pozwala na usunięcie wybranego elementu z aplikacji. Usunąć można: dodane przez użytkownika źródło danych lub warstwę wchodzącą w skład tego źródła. warstwę dodana do zmiany prezentacji Strona 11 z 166

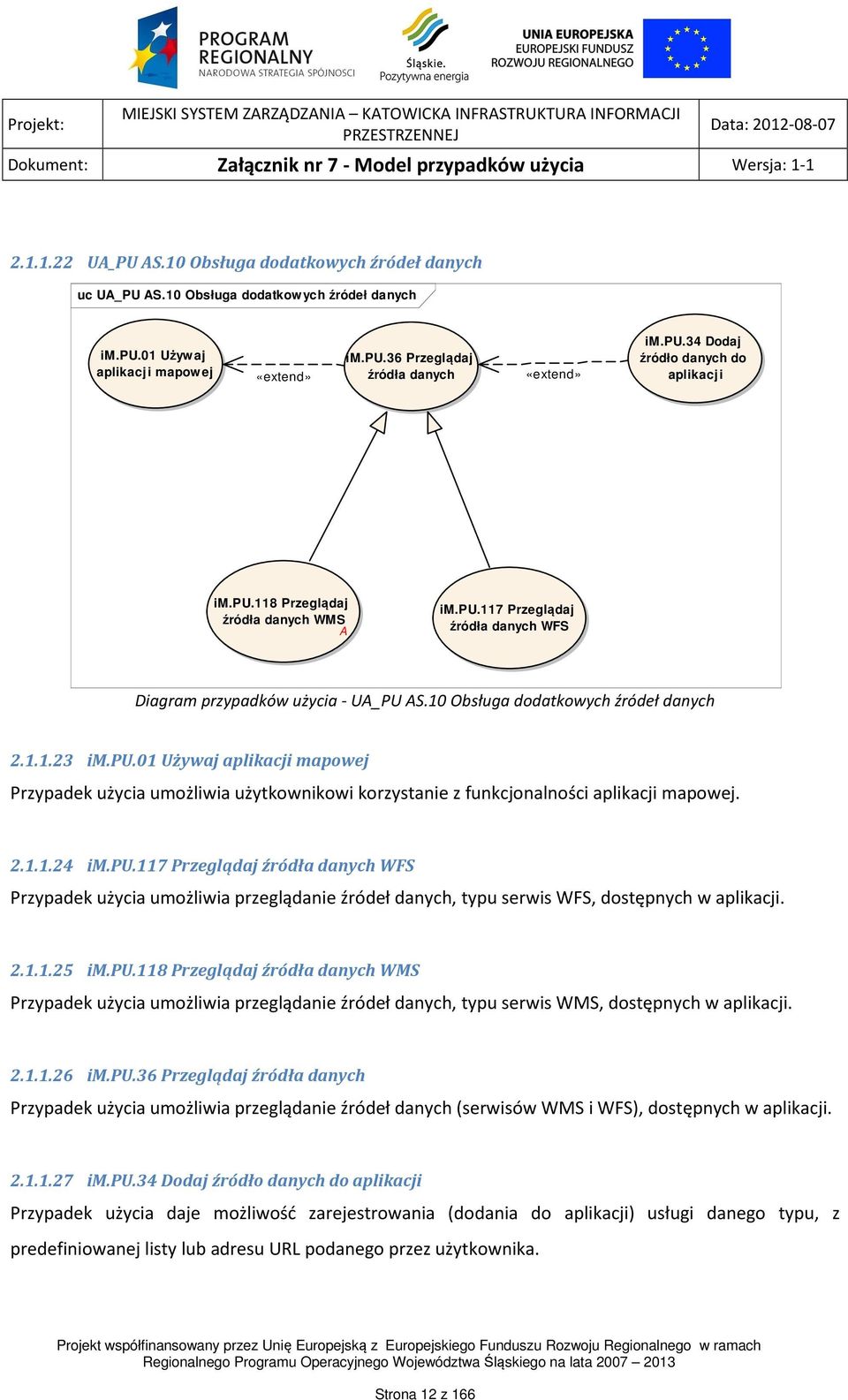

12 UA_PU AS.10 Obsługa dodatkowych źródeł danych uc UA_PU AS.10 Obsługa dodatkowych źródeł danych im.pu.01 Używaj aplikacji mapowej im.pu.36 Przeglądaj źródła danych im.pu.34 Dodaj źródło danych do aplikacji im.pu.118 Przeglądaj źródła danych WMS A im.pu.117 Przeglądaj źródła danych WFS Diagram przypadków użycia - UA_PU AS.10 Obsługa dodatkowych źródeł danych im.pu.01 Używaj aplikacji mapowej Przypadek użycia umożliwia użytkownikowi korzystanie z funkcjonalności aplikacji mapowej im.pu.117 Przeglądaj źródła danych WFS Przypadek użycia umożliwia przeglądanie źródeł danych, typu serwis WFS, dostępnych w aplikacji im.pu.118 Przeglądaj źródła danych WMS Przypadek użycia umożliwia przeglądanie źródeł danych, typu serwis WMS, dostępnych w aplikacji im.pu.36 Przeglądaj źródła danych Przypadek użycia umożliwia przeglądanie źródeł danych (serwisów WMS i WFS), dostępnych w aplikacji im.pu.34 Dodaj źródło danych do aplikacji Przypadek użycia daje możliwość zarejestrowania (dodania do aplikacji) usługi danego typu, z predefiniowanej listy lub adresu URL podanego przez użytkownika. Strona 12 z 166

13 UA_PU AS.10 Narzędzia pomiarowe uc UA_PU AS.10 Narzędzia pomiarowe im.pu.31 Mierz powierzchnię im.pu.32 Mierz odległość im.pu.33a Zwróć statystyki dla obiektów selekcji im.pu.01 Używ aj aplikacji mapowej im.pu.33 Wyczyść pomiary Diagram przypadków użycia - UA_PU AS.10 Narzędzia pomiarowe im.pu.01 Używaj aplikacji mapowej Przypadek użycia umożliwia użytkownikowi korzystanie z funkcjonalności aplikacji mapowej im.pu.33a Zwróć statystyki dla obiektów selekcji Przypadek użycia umożliwia pozyskanie długości, powierzchni dla obiektów znajdujących się aktualnie w zbiorze selekcji im.pu.31 Mierz powierzchnię Przypadek użycia daje możliwość pomiaru pola powierzchni wieloboku przez wskazanie lokalizacji kolejnych punktów jego obwodnicy klikając na mapie. Efektem pomiaru jest wyświetlenie naniesionego wieloboku oraz jego powierzchni w jednostkach zależnych od wielkości pomierzonego wieloboku (m2 i ar lub km2 i ha). Strona 13 z 166

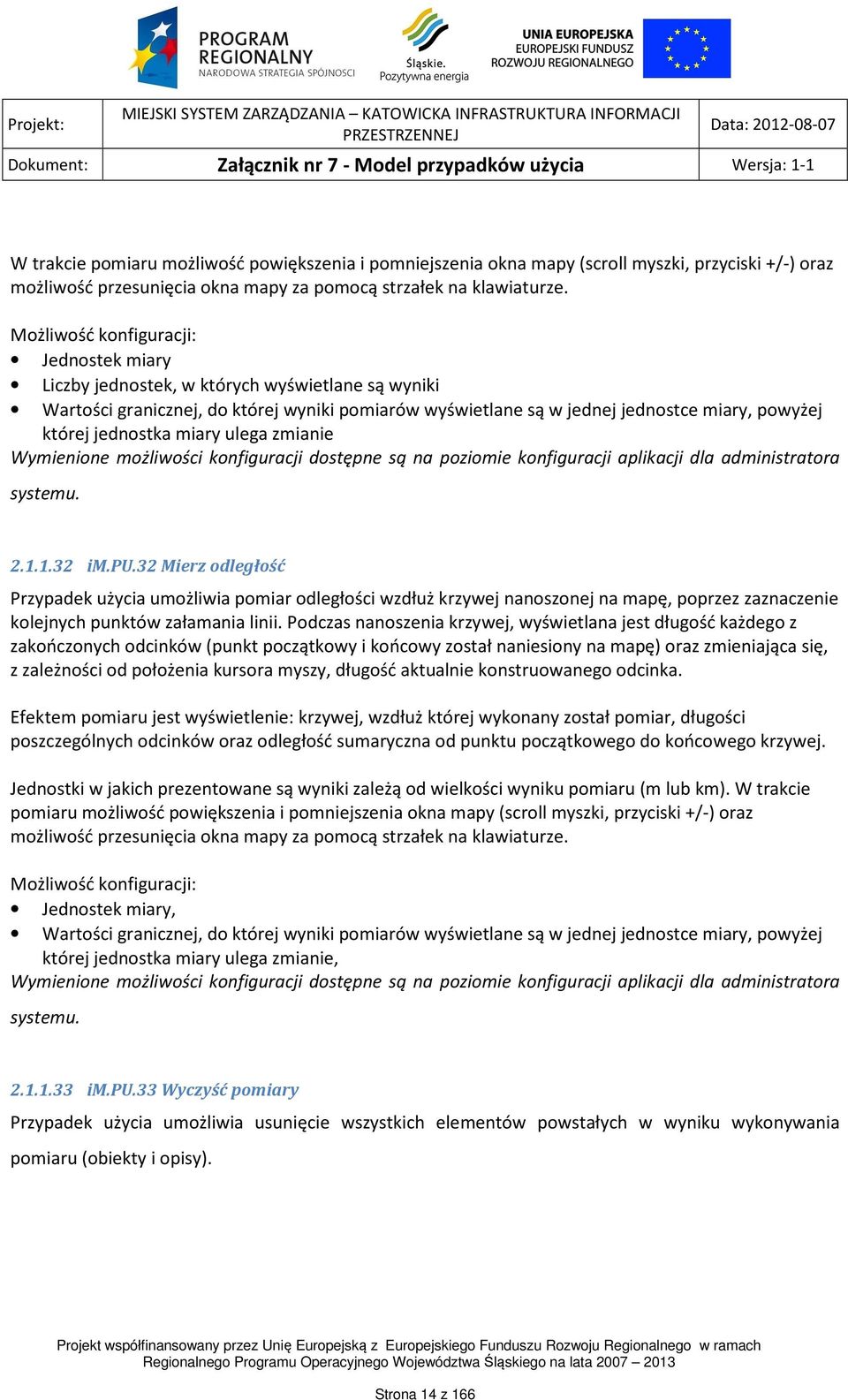

14 W trakcie pomiaru możliwość powiększenia i pomniejszenia okna mapy (scroll myszki, przyciski +/-) oraz możliwość przesunięcia okna mapy za pomocą strzałek na klawiaturze. Możliwość konfiguracji: Jednostek miary Liczby jednostek, w których wyświetlane są wyniki Wartości granicznej, do której wyniki pomiarów wyświetlane są w jednej jednostce miary, powyżej której jednostka miary ulega zmianie Wymienione możliwości konfiguracji dostępne są na poziomie konfiguracji aplikacji dla administratora systemu im.pu.32 Mierz odległość Przypadek użycia umożliwia pomiar odległości wzdłuż krzywej nanoszonej na mapę, poprzez zaznaczenie kolejnych punktów załamania linii. Podczas nanoszenia krzywej, wyświetlana jest długość każdego z zakończonych odcinków (punkt początkowy i końcowy został naniesiony na mapę) oraz zmieniająca się, z zależności od położenia kursora myszy, długość aktualnie konstruowanego odcinka. Efektem pomiaru jest wyświetlenie: krzywej, wzdłuż której wykonany został pomiar, długości poszczególnych odcinków oraz odległość sumaryczna od punktu początkowego do końcowego krzywej. Jednostki w jakich prezentowane są wyniki zależą od wielkości wyniku pomiaru (m lub km). W trakcie pomiaru możliwość powiększenia i pomniejszenia okna mapy (scroll myszki, przyciski +/-) oraz możliwość przesunięcia okna mapy za pomocą strzałek na klawiaturze. Możliwość konfiguracji: Jednostek miary, Wartości granicznej, do której wyniki pomiarów wyświetlane są w jednej jednostce miary, powyżej której jednostka miary ulega zmianie, Wymienione możliwości konfiguracji dostępne są na poziomie konfiguracji aplikacji dla administratora systemu im.pu.33 Wyczyść pomiary Przypadek użycia umożliwia usunięcie wszystkich elementów powstałych w wyniku wykonywania pomiaru (obiekty i opisy). Strona 14 z 166

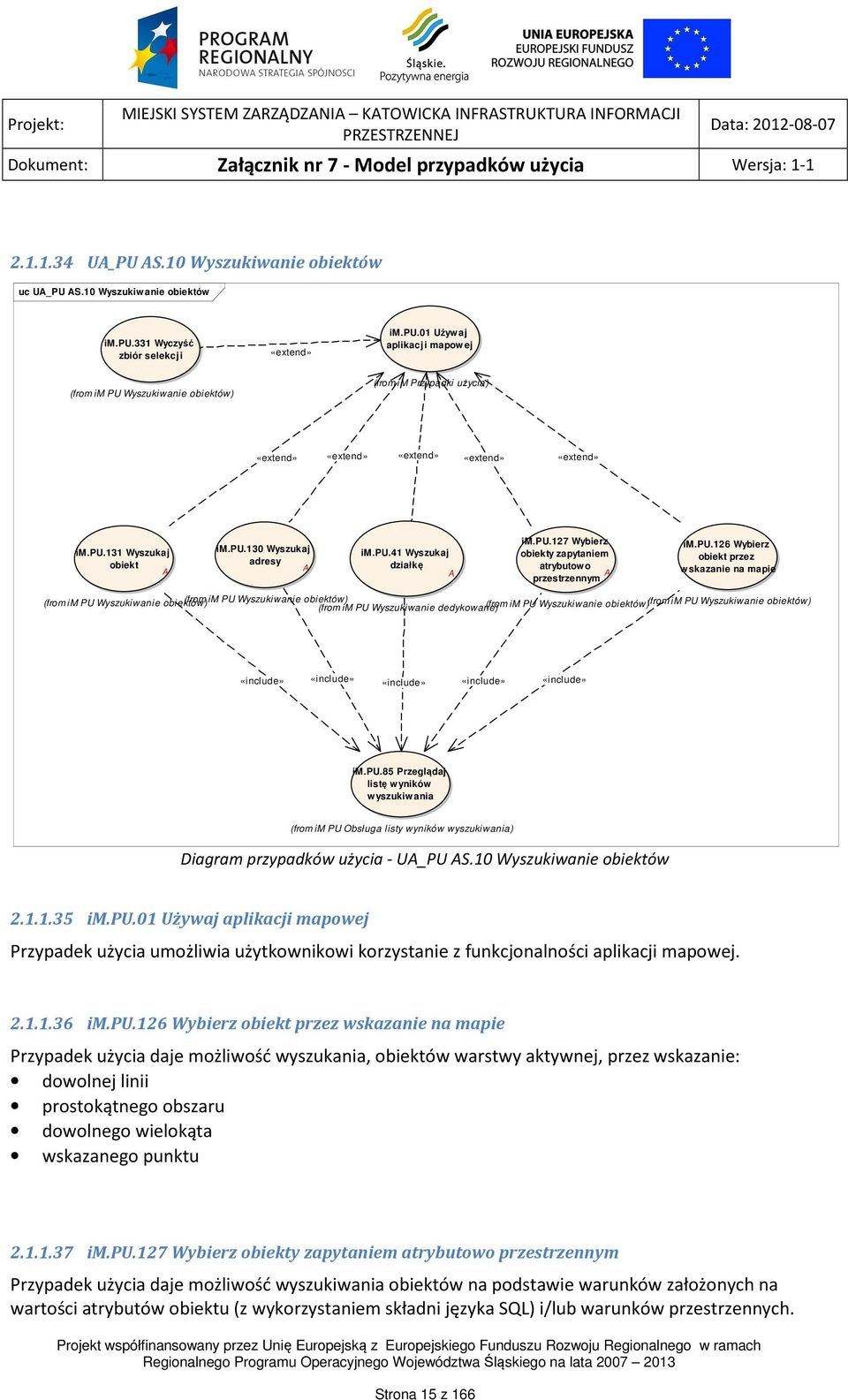

15 UA_PU AS.10 Wyszukiwanie obiektów uc UA_PU AS.10 Wyszukiwanie obiektów im.pu.331 Wyczyść zbiór selekcji im.pu.01 Używaj aplikacji mapowej (from im PU Wyszukiwanie obiektów) (from im Przypadki użycia) im.pu.131 Wyszukaj obiekt A im.pu.130 Wyszukaj adresy A im.pu.41 Wyszukaj działkę A im.pu.127 Wybierz obiekty zapytaniem atrybutowo A przestrzennym im.pu.126 Wybierz obiekt przez wskazanie na mapie (from im PU Wyszukiwanie obiektów) (from im PU Wyszukiwanie obiektów) (from im PU Wyszukiwanie obiektów) (from im PU Wyszukiwanie obiektów) (from im PU Wyszukiwanie dedykowane) im.pu.85 Przeglądaj listę wyników wyszukiwania (from im PU Obsługa listy wyników wyszukiwania) Diagram przypadków użycia - UA_PU AS.10 Wyszukiwanie obiektów im.pu.01 Używaj aplikacji mapowej Przypadek użycia umożliwia użytkownikowi korzystanie z funkcjonalności aplikacji mapowej im.pu.126 Wybierz obiekt przez wskazanie na mapie Przypadek użycia daje możliwość wyszukania, obiektów warstwy aktywnej, przez wskazanie: dowolnej linii prostokątnego obszaru dowolnego wielokąta wskazanego punktu im.pu.127 Wybierz obiekty zapytaniem atrybutowo przestrzennym Przypadek użycia daje możliwość wyszukiwania obiektów na podstawie warunków założonych na wartości atrybutów obiektu (z wykorzystaniem składni języka SQL) i/lub warunków przestrzennych. Strona 15 z 166

16 Warunek przestrzenny może być opierany na geometrii: obszaru wskazanego przez użytkownika linii wskazanej przez użytkownika obiektów szkicu aktualnego zasięgu okna mapy obiektów innej wybranej warstwy, dla których można zastosować bufor. Wynik wyszukania może tworzyć nowy zbiór selekcji, być dodany do istniejącego zbioru selekcji, stanowić część wspólną lub różnicę dla aktualnego zbioru selekcji. Wynik wyszukiwania można zapisać jako obiekty szkicu im.pu.130 Wyszukaj adresy Przypadek użycia daje możliwość wyszukania adresów. Wyszukiwanie może być ograniczone przez użytkownika do aktualnego widoku mapy im.pu.131 Wyszukaj obiekt Przypadek użycia daje możliwość szybkiego wyszukiwania skonfigurowanych rodzajów obiektów jak np. obiekty PRNG i podziału administracyjnego TERYT (województwo, powiat, gmina, miejscowość, ulica, punkt adresowy) im.pu.331 Wyczyść zbiór selekcji Przypadek użycia daje możliwość wyczyszczenia zbioru selekcji z obiektów wybranych im.pu.41 Wyszukaj działkę Przypadek użycia pozawala na wyszukanie działek ewidencyjnych poprzez podanie odpowiednich parametrów. Wyszukiwanie może być ograniczone przez użytkownika do aktualnego widoku mapy im.pu.85 Przeglądaj listę wyników wyszukiwania Przypadek użycia pozwala użytkownikowi na przeglądanie listy wyników wyszukiwania. Podczas przeglądania listy wyświetlana jest lokalizacja na mapie wybranego obiektu z listy (okno mapy powiększane i centrowane jest na wybranym obiekcie). Strona 16 z 166

17 UA_PU AS.10 Obsługa listy wyników wyszukiwania uc UA_PU AS.10 Obsługa listy wyników w yszukiw ania im.pu.306 Usuń obiekt im.pu.304 Dodaj obiekt do selekcj i im.pu.305 Usuń obiekt z selekcj i im.pu.345 Generuj raport/pismo dla obiektu wg szablonu A im.pu.124 Utwórz nową w arstwę dla wyników wyszukiwania im.pu.85 Przeglądaj listę wyników wyszukiwania im.pu.330 Wskaż obiekt na liście w yszukiw ania im.pu.341 Przeglądaj szczegóły obiektu A im.pu.106 Otw órz tabelę wyników wyszukiwania im.pu.44 Powiększ mapę do obiektu im.pu.37 Przeglądaj dane w tabeli A Diagram przypadków użycia - UA_PU AS.10 Obsługa listy wyników wyszukiwania im.pu.341 Przeglądaj szczegóły obiektu Przypadek użycia daje możliwość przeglądania wartości atrybutów obiektu im.pu.345 Generuj raport/pismo dla obiektu wg szablonu Przypadek użycia daje możliwość wygenerowania raportu lub pisma wg wybranego, zdefiniowanego dla danego rodzaju obiektu szablonu im.pu.106 Otwórz tabelę wyników wyszukiwania Przypadek użycia pozwala użytkownikowi na przeglądanie wyniku wyszukiwania w tabeli. Strona 17 z 166

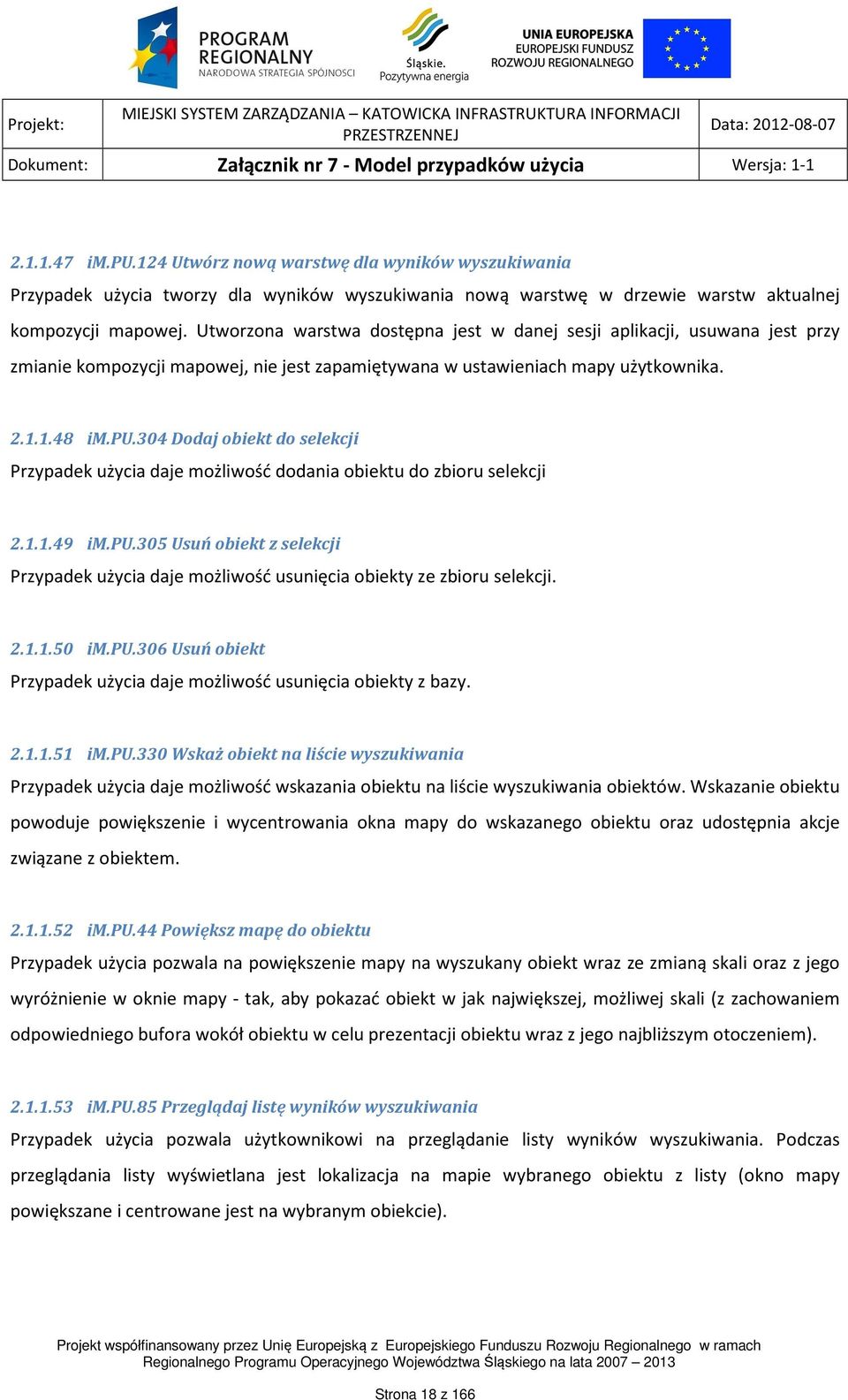

18 im.pu.124 Utwórz nową warstwę dla wyników wyszukiwania Przypadek użycia tworzy dla wyników wyszukiwania nową warstwę w drzewie warstw aktualnej kompozycji mapowej. Utworzona warstwa dostępna jest w danej sesji aplikacji, usuwana jest przy zmianie kompozycji mapowej, nie jest zapamiętywana w ustawieniach mapy użytkownika im.pu.304 Dodaj obiekt do selekcji Przypadek użycia daje możliwość dodania obiektu do zbioru selekcji im.pu.305 Usuń obiekt z selekcji Przypadek użycia daje możliwość usunięcia obiekty ze zbioru selekcji im.pu.306 Usuń obiekt Przypadek użycia daje możliwość usunięcia obiekty z bazy im.pu.330 Wskaż obiekt na liście wyszukiwania Przypadek użycia daje możliwość wskazania obiektu na liście wyszukiwania obiektów. Wskazanie obiektu powoduje powiększenie i wycentrowania okna mapy do wskazanego obiektu oraz udostępnia akcje związane z obiektem im.pu.44 Powiększ mapę do obiektu Przypadek użycia pozwala na powiększenie mapy na wyszukany obiekt wraz ze zmianą skali oraz z jego wyróżnienie w oknie mapy - tak, aby pokazać obiekt w jak największej, możliwej skali (z zachowaniem odpowiedniego bufora wokół obiektu w celu prezentacji obiektu wraz z jego najbliższym otoczeniem) im.pu.85 Przeglądaj listę wyników wyszukiwania Przypadek użycia pozwala użytkownikowi na przeglądanie listy wyników wyszukiwania. Podczas przeglądania listy wyświetlana jest lokalizacja na mapie wybranego obiektu z listy (okno mapy powiększane i centrowane jest na wybranym obiekcie). Strona 18 z 166

19 im.pu.37 Przeglądaj dane w tabeli Przypadek użycia umożliwia wgląd w informacje zawarte w tabeli danych dla danej kategorii danych. Z poziomu tabeli danych dostępne są różne akcje (zgodnie z przypadkami użycia rozszerzającymi), które mogą być uruchamiane dla wszystkich lub wybranych rekordów tabeli UA_PU AS.10 Zarządzanie zbiorem selekcji uc UA_PU AS.10 Zarządzanie zbiorem selekcji im.pu.135 Zapisz obiekty selekcji jako konfigurację im.pu.01 Używaj aplikacji mapowej im.pu.136 Zarządzaj zapisanymi zbiorami obiektów selekcji Diagram przypadków użycia - UA_PU AS.10 Zarządzanie zbiorem selekcji im.pu.01 Używaj aplikacji mapowej Przypadek użycia umożliwia użytkownikowi korzystanie z funkcjonalności aplikacji mapowej im.pu.135 Zapisz obiekty selekcji jako konfigurację Przypadek użycia pozwala na zapisanie w profilu użytkownika informacji o tym, które obiekty na mapie są wybrane (tworzą zbiór selekcji) im.pu.136 Zarządzaj zapisanymi zbiorami obiektów selekcji Przypadek użycia pozwala na: utworzenie zbioru selekcji na podstawie wcześniej zapisanej informacji o obiektach wybranych na mapie usunięcie zapisanego zbioru selekcji Strona 19 z 166

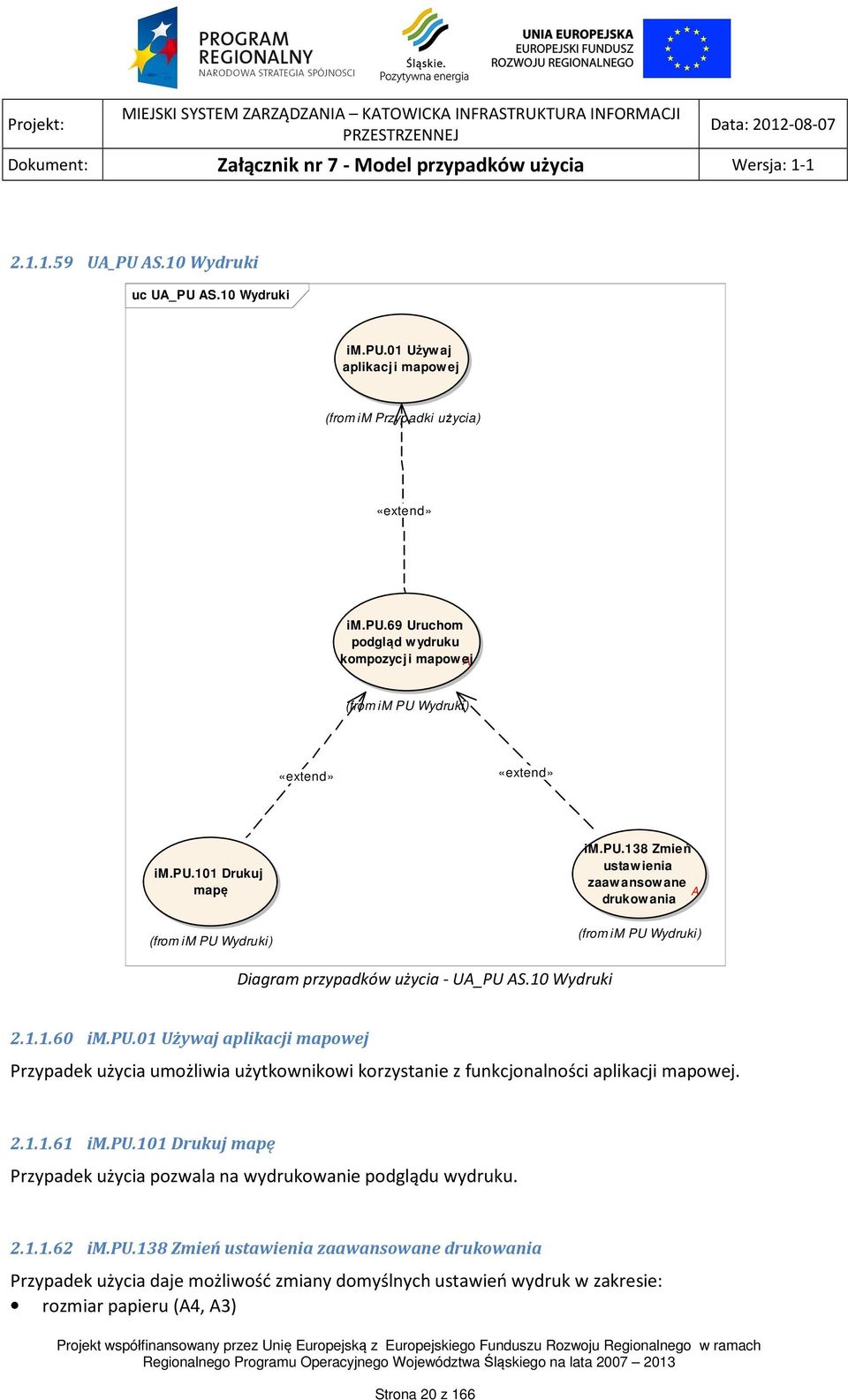

20 UA_PU AS.10 Wydruki uc UA_PU AS.10 Wydruki im.pu.01 Używaj aplikacji mapowej (from im Przypadki użycia) im.pu.69 Uruchom podgląd wydruku kompozycji mapowej A (from im PU Wydruki) im.pu.101 Drukuj mapę (from im PU Wydruki) im.pu.138 Zmień ustawienia zaawansowane A drukowania (from im PU Wydruki) Diagram przypadków użycia - UA_PU AS.10 Wydruki im.pu.01 Używaj aplikacji mapowej Przypadek użycia umożliwia użytkownikowi korzystanie z funkcjonalności aplikacji mapowej im.pu.101 Drukuj mapę Przypadek użycia pozwala na wydrukowanie podglądu wydruku im.pu.138 Zmień ustawienia zaawansowane drukowania Przypadek użycia daje możliwość zmiany domyślnych ustawień wydruk w zakresie: rozmiar papieru (A4, A3) Strona 20 z 166

21 orientacji papieru (pionowa, pozioma) ustawienia typu wydruku (drukarka lub pliki w formatach pdf, html, docx, doc, rtf, odt Po wybraniu typu wydruku innego niż drukarka, użytkownik ma możliwość ustawienia: jakości wydruku (w dpi) widoczności elementów wydruku typu legenda, podziałka liniowa, strzałka północy, współrzędne naroży arkusza im.pu.69 Uruchom podgląd wydruku kompozycji mapowej Przypadek użycia umożliwia użytkownikowi generowanie podglądu wydruku kompozycji mapowej. Wybranie opcji wydruku w aplikacji powoduje otwarcie nowego okna przeglądarki, w którym widoczny jest widoczny wcześniej fragment mapy. W oknie podglądu wydruku użytkownik ma możliwość nawigowania oraz wprowadzenia tekstu uwagi, która będzie umieszczona na wydruku Strona 21 z 166

22 UA_PU AS.10 Inne funkcjonalności uc UA_PU AS.10 Inne funkcjonalności im.pu.71 Zmień typ wyświetlania współrzędnych im.pu.132 Wyślij mapę na adres mailowy A im.pu.74 Zmień język im.pu.73 Identyfikuj obiekt A im.pu.60 Włącz/wyłącz mapę przeglądową A im.pu.01 Używaj aplikacji mapowej im.pu.134 Zaloguj do aplikacji A im.pu.61 Pokaż pomoc do aplikacji im.pu.137 Zmień układ współrzędnych prezentacji mapya im.pu.62 Pokaż pomoc dla narzędzia im.pu.359 Zmień moduł tematyczny A Diagram przypadków użycia - UA_PU AS.10 Inne funkcjonalności im.pu.01 Używaj aplikacji mapowej Przypadek użycia umożliwia użytkownikowi korzystanie z funkcjonalności aplikacji mapowej im.pu.132 Wyślij mapę na adres mailowy Przypadek użycia umożliwia wysłanie aktualnego widoku mapy na podanych przez użytkownika adres mailowy im.pu.134 Zaloguj do aplikacji Przypadek użycia umożliwia użytkownikowi zalogowanie do Systemu. Po pomyślnym logowaniu użytkownik ma dostęp do funkcji systemu i danych zgodnie z przypisanymi uprawnieniami. Strona 22 z 166

23 im.pu.137 Zmień układ współrzędnych prezentacji mapy Przypadek użycia umożliwia zmianę układu współrzędnych dla prezentacji danych mapowych im.pu.359 Zmień moduł tematyczny Przypadek użycia daje możliwość zmiany modułu tematycznego, zgodnie z uprawnieniami użytkownika im.pu.60 Włącz/wyłącz mapę przeglądową Przypadek użycia umożliwia włączenie/wyłączenie okna mapy przeglądowej. Możliwość zmiany położenia okna mapy przeglądowej w obrębie okna przeglądarki. Mapa przeglądowa reaguje na zmiany mapy głównej Za pomocą mapy przeglądowej można zmienić zasięg mapy głównej przesuwając prostokątny zasięg obszaru mapy głównej w dowolne miejsce na mapie przeglądowej. Możliwość konfiguracji: Koloru ramki Szerokości i wysokości okna mapy Szerokości i wysokości kontenera mapy Włączenie/wyłączenie możliwości przesuwania prostokątem widoku mapy głównej Wyświetlanej mapy w widgecie Wymienione możliwości konfiguracji dostępne są na poziomie konfiguracji aplikacji dla administratora systemu im.pu.61 Pokaż pomoc do aplikacji Przypadek użycia umożliwia użytkownikowi wyświetlenie pomocy ułatwiającej korzystanie z funkcjonalności aplikacji klienta przeglądania danych. Pomoc wyświetlana jest w nowym oknie przeglądarki, w języku zgodnym z aktualnymi ustawieniami aplikacji im.pu.62 Pokaż pomoc dla narzędzia Przypadek użycia umożliwia użytkownikowi wyświetlenie pomocy dla wybranego narzędzia. Pomoc wyświetlana jest w dodatkowym oknie w aplikacji, w języku zgodnym z aktualnymi ustawieniami aplikacji Strona 23 z 166

24 im.pu.71 Zmień typ wyświetlania współrzędnych Przypadek użycia daje możliwość zmiany układu współrzędnych, w którym wyświetlane są współrzędne na pasku informacyjnym im.pu.73 Identyfikuj obiekt Przypadek użycia umożliwia użytkownikowi identyfikację obiektów na mapie (wyświetlenie formatki identyfikacyjnej). Identyfikowane są te obiekty, które znajdują się na warstwach lokalizowanych i mają włączoną widoczność. Możliwość konfiguracji wielkości okna formatki identyfikacyjnej oraz listy akcji dostępnych w oknie informacyjnym dla wybranego typu obiektów. Wymienione możliwości konfiguracji dostępne są na poziomie konfiguracji aplikacji dla administratora systemu im.pu.74 Zmień język Przypadek użycia umożliwia zmianę języka interfejsu aplikacji. Zmiana języka dotyczyć nazw narzędzi, podpowiedzi jak używać danego narzędzia, treści okna pomocy oraz komunikatów jakie pojawiają się w oknie mapy Strona 24 z 166

25 UA_PU AS.10 Zarządzanie kompozycjami mapowymi uc UA_PU AS.10 Zarządzanie kompozycjami mapowymi im.pu.01 Używ aj aplikacji mapowej im.pu.51 Zarządzaj własnymi mapami im.pu.54 Usuń zapisaną mapę im.pu.52 Otwórz zapisaną mapę A im.pu.55 Pokaż odnośnik do mapy A im.pu.53 Zapisz mapę A Diagram przypadków użycia - UA_PU AS.10 Zarządzanie kompozycjami mapowymi im.pu.01 Używaj aplikacji mapowej Przypadek użycia umożliwia użytkownikowi korzystanie z funkcjonalności aplikacji mapowej im.pu.51 Zarządzaj własnymi mapami Przypadek użycia umożliwia zarządzanie mapami użytkownika. W zakres zarządzania mapami wchodzą zagadnienia: podgląd listy map użytkownika (wraz z opisami map), wczytanie zapisanej mapy, zapisanie mapy (do bazy lub pamięci cache), usunięcie mapy z listy zapisanych, edytowanie nazwy zapisanej mapy im.pu.53 Zapisz mapę Przypadek użycia umożliwia zapisanie aktualnej kompozycji mapowej do bazy (status publiczny) lub pamięci cache (status niepubliczny). Podczas zapisu wykonywana jest walidacja. Jeżeli użytkownik chce zapisać mapę o takiej samej nazwie, jak mapa już istniejąca, pojawia się komunikat. Użytkownik ma do wyboru nadpisanie wcześniej zapisanej mapy, lub anulowanie akcji zapisu. Strona 25 z 166

26 im.pu.54 Usuń zapisaną mapę Przypadek użycia daje możliwość usunięcia wcześniej zapisanej mapy im.pu.52 Otwórz zapisaną mapę Przypadek użycia umożliwia otwarcie w aplikacji wybranej, zapisanej wcześniej mapy im.pu.55 Pokaż odnośnik do mapy Przypadek użycia powoduje wyświetlenie odnośnika do wybranej mapy. W przypadku dodania źródeł danych przez użytkownika lub korzystania z danych, które przeznaczone są dla autoryzowanych użytkowników, generowany odnośnik zawierać będzie kompozycję w domyślnymi ustawieniami. Strona 26 z 166

27 2.1.2 AS.11.Usługa edycji danych przestrzennych UA_PU AS.11 Edycja geometrii obiektu uc UA_PU AS.11 Edycja geometrii obiektu im.pu.332 Edytuj atrybuty obiektu im.pu.356a Połącz geometrie wybranych obiektów im.pu.311 Rysuj geometrię obiektu im.pu.309 Wyczyść geometrię obiektu im.pu.308 Edytuj geometrię obiektu mapow ego im.pu.356 Podziel obiekt im.pu.355 Wytnij obszar w obiekcie im.pu.312 Pobierz geometrię z obiektu selekcj i im.pu.315 Modyfikuj geometrię obiektu A im.pu.313 Pokaż starą geometrię im.pu.314 Przywróć starą geometrie obiektu Diagram przypadków użycia - UA_PU AS.11 Edycja geometrii obiektu im.pu.356a Połącz geometrie wybranych obiektów Przypadek użycia daje możliwość połączenia geometrii wybranych obiektów. Połączenie powoduje: utworzenie obiektu, którego geometria jest sumą geometrii obiektów łączonych (obiekt może być niespójny przestrzennie) usunięciem obiektów łączonych wywołaniem PU celem edycji atrybuty nowego obiektu. Strona 27 z 166

28 im.pu.308 Edytuj geometrię obiektu mapowego Przypadek użycia daje możliwość edycji geometrii obiektu mapowego. Podczas edycji obiektu mapowego dostępne są funkcjonalności edycji geometrii obiektu zgodnie z wykazanymi rozszerzającymi przypadkami użycia oraz przejścia do edycji atrybutów obiektu. Zakończenie edycji następuje po zapisaniu zmian edycyjnych. Użytkownik ma możliwość anulowania wykonanych zmian im.pu.309 Wyczyść geometrię obiektu Przypadek użycia daje możliwość usunięcia istniejącej geometrii edytowanego obiektu im.pu.311 Rysuj geometrię obiektu Przypadek użycia daje możliwość wrysowania na mapie geometrii obiekty. Rysowanie geometrii obiekty dotyczy nowych obiektów jak i obiektów istniejących, posiadających geometrię i wtedy istniejąca geometria obiektu jest usuwana im.pu.312 Pobierz geometrię z obiektu selekcji Przypadek użycia daje możliwość skopiowania geometrii obiekty selekcji jako geometrii edytowanego obiektu. Istniejąca geometria obiektu jest usuwana im.pu.313 Pokaż starą geometrię Przypadek użycia daje możliwość pokazania starej geometrii obiektu na mapie jako grafika dynamiczna im.pu.314 Przywróć starą geometrie obiektu Przypadek użycia daje możliwość zapisania starej geometrii obiektu jaka aktualna geometria obiektu im.pu.315 Modyfikuj geometrię obiektu Przypadek użycia daje możliwość modyfikowania istniejącej geometrii obiektów w zakresie: przesunięcia punktu kształtu obiektu dodania punktu do kształtu obiekty (dla obiektów liniowych i powierzchniowych) usunięcia punktu z kształtu obiektu (dla obiektów liniowych i powierzchniowych) Strona 28 z 166

29 im.pu.355 Wytnij obszar w obiekcie Przypadek użycia daje możliwość wycięcia w obiekcie obszaru wskazanego na mapie. Dostępne dla obiektów powierzchniowych im.pu.356 Podziel obiekt Przypadek użycia daje możliwość podziału obiektu wg wskazanej na mapie przez użytkownika linii podziału (dostępne dla obiektów powierzchniowych i liniowych) im.pu.332 Edytuj atrybuty obiektu Przypadek użycia daje możliwość wprowadzenia lub zmiany wartości dla atrybutów opisujących obiekt. Strona 29 z 166

30 2.1.3 AS.12.Usługa przeglądania danych atrybutowych UA_PU AS.12 Przeglądanie atrybutów obiektu uc UA_PU AS.12 Przeglądanie atrybutów obiektu im.pu.1003 Przekaż dokument do systemu EOD im.pu.318 Przeglądaj treść załącznika A im.pu.342 Błyśnij obiektem na mapie im.pu.304 Dodaj obiekt do selekcji im.pu.305 Usuń obiekt z selekcji im.pu.44 Pow iększ mapę do obiektu im.pu.1004 Uruchom system EOD im.pu.332 Edytuj atrybuty obiektu im.pu.341 Przeglądaj szczegóły obiektu A im.pu.345 Generuj raport/pismo dla obiektu wg szablonu A im.pu.308 Edytuj geometrię obiektu mapow ego im.pu.337 Przeglądaj szczegóły obiektu relacyjnego A im.pu.336 Przeglądaj obiekty będące w relacji 1:n A im.pu.37 Przeglądaj dane w tabeli A Diagram przypadków użycia - UA_PU AS.12 Przeglądanie atrybutów obiektu im.pu.1003 Przekaż dokument do systemu EOD Przypadek użycia pozwala użytkownikowi na przekazanie wskazanego dokumentu podpiętego pod obiekt GIS do systemu obiegu dokumentów im.pu.1004 Uruchom system EOD Przypadek użycia daje możliwość uruchomienia systemu EOD w funkcjonalności przeglądania sprawy. Uruchomienie możliwe jest dla obiektu GIS do którego przypisana jest sprawa EOD. Strona 30 z 166

31 im.pu.318 Przeglądaj treść załącznika Przypadek użycia daje możliwość przeglądania treści załącznika obiektu. Wywołanie przypadku użycia powoduje otwarcie zewnętrznego programu skojarzonego z rozszerzeniem pliku załącznika im.pu.336 Przeglądaj obiekty będące w relacji 1:n Przypadek użycia daje możliwość przeglądania zestawienia obiektów będących relacji z obiektem edytowanym im.pu.337 Przeglądaj szczegóły obiektu relacyjnego Przypadek użycia daje możliwość przeglądania szczegółów atrybutowych i edycji obiektów relacyjnych im.pu.341 Przeglądaj szczegóły obiektu Przypadek użycia daje możliwość przeglądania wartości atrybutów obiektu im.pu.342 Błyśnij obiektem na mapie Przypadek użycia daje możliwość "błyśnięcia" obiektem na mapie im.pu.345 Generuj raport/pismo dla obiektu wg szablonu Przypadek użycia daje możliwość wygenerowania raportu lub pisma wg wybranego, zdefiniowanego dla danego rodzaju obiektu szablonu im.pu.304 Dodaj obiekt do selekcji Przypadek użycia daje możliwość dodania obiektu do zbioru selekcji im.pu.305 Usuń obiekt z selekcji Przypadek użycia daje możliwość usunięcia obiekty ze zbioru selekcji. Strona 31 z 166

32 im.pu.44 Powiększ mapę do obiektu Przypadek użycia pozwala na powiększenie mapy na wyszukany obiekt wraz ze zmianą skali oraz z jego wyróżnienie w oknie mapy - tak, aby pokazać obiekt w jak największej, możliwej skali (z zachowaniem odpowiedniego bufora wokół obiektu w celu prezentacji obiektu wraz z jego najbliższym otoczeniem) im.pu.308 Edytuj geometrię obiektu mapowego Przypadek użycia daje możliwość edycji geometrii obiektu mapowego. Podczas edycji obiektu mapowego dostępne są funkcjonalności edycji geometrii obiektu zgodnie z wykazanymi rozszerzającymi przypadkami użycia oraz przejścia do edycji atrybutów obiektu. Zakończenie edycji następuje po zapisaniu zmian edycyjnych. Użytkownik ma możliwość anulowania wykonanych zmian im.pu.332 Edytuj atrybuty obiektu Przypadek użycia daje możliwość wprowadzenia lub zmiany wartości dla atrybutów opisujących obiekt im.pu.37 Przeglądaj dane w tabeli Przypadek użycia umożliwia wgląd w informacje zawarte w tabeli danych dla danej kategorii danych. Z poziomu tabeli danych dostępne są różne akcje (zgodnie z przypadkami użycia rozszerzającymi), które mogą być uruchamiane dla wszystkich lub wybranych rekordów tabeli. Strona 32 z 166

33 UA_PU AS.12 Obsługa tabeli danych uc UA_PU AS.12 Obsługa tabeli danych im.pu.341 Przeglądaj szczegóły obiektu A im.pu.140 Zmień widoczność kolumn tabeli im.pu.305 Usuń obiekt z selekcji im.pu.37 Przeglądaj dane w tabeli A im.pu.345 Generuj raport/pismo dla obiektu wg szablonu A im.pu.304 Dodaj obiekt do selekcji im.pu.128 Wybierz wiersz tabeli «precedes» im.pu.44 Pow iększ mapę do obiektu Diagram przypadków użycia - UA_PU AS.12 Obsługa tabeli danych im.pu.341 Przeglądaj szczegóły obiektu Przypadek użycia daje możliwość przeglądania wartości atrybutów obiektu im.pu.345 Generuj raport/pismo dla obiektu wg szablonu Przypadek użycia daje możliwość wygenerowania raportu lub pisma wg wybranego, zdefiniowanego dla danego rodzaju obiektu szablonu im.pu.304 Dodaj obiekt do selekcji Przypadek użycia daje możliwość dodania obiektu do zbioru selekcji Strona 33 z 166

34 im.pu.305 Usuń obiekt z selekcji Przypadek użycia daje możliwość usunięcia obiekty ze zbioru selekcji im.pu.44 Powiększ mapę do obiektu Przypadek użycia pozwala na powiększenie mapy na wyszukany obiekt wraz ze zmianą skali oraz z jego wyróżnienie w oknie mapy - tak, aby pokazać obiekt w jak największej, możliwej skali (z zachowaniem odpowiedniego bufora wokół obiektu w celu prezentacji obiektu wraz z jego najbliższym otoczeniem) im.pu.128 Wybierz wiersz tabeli Przypadek użycia daje możliwość zaznaczenia wiersza w danych tabeli jako wybranego. Dla wierszy oznaczonych jako wybrane z poziomu tabeli są dostępne akcje, które można uruchomić tylko na tych wybranych wierszach. Dodatkowo z poziomu wybranego wiersza, dostępne są akcje, uruchamiane tylko dla niego im.pu.140 Zmień widoczność kolumn tabeli Przypadek użycia daje możliwość zmiany widoczności kolumn w tabeli im.pu.37 Przeglądaj dane w tabeli Przypadek użycia umożliwia wgląd w informacje zawarte w tabeli danych dla danej kategorii danych. Z poziomu tabeli danych dostępne są różne akcje (zgodnie z przypadkami użycia rozszerzającymi), które mogą być uruchamiane dla wszystkich lub wybranych rekordów tabeli. Strona 34 z 166

35 2.1.4 AS.13.Usługa edycji danych atrybutowych UA_PU AS.13 Edycja atrybutów obiektu uc UA_PU AS.13 Edycj a atrybutów obiektu im.pu.341 Przeglądaj szczegóły obiektu A im.pu.333 Dodaj nowy obiekt i dodaj do niego relację. im.pu.37 Przeglądaj dane w tabeli A im.pu.336 Przeglądaj obiekty będące w relacji 1:n A im.pu.350 Usuń relację do obiektu im.pu.316 Dodaj załącznik im.pu.332 Edytuj atrybuty obiektu im.pu.334 Utwórz relację do istniejącego obiektu im.pu.335 Modyfikuj obiekt relacyj ny im.pu.317 Usuń załącznik im.pu.338 Wyczyść wartość atrybutu im.pu.308 Edytuj geometrię obiektu mapowego Diagram przypadków użycia - UA_PU AS.13 Edycja atrybutów obiektu im.pu.336 Przeglądaj obiekty będące w relacji 1:n Przypadek użycia daje możliwość przeglądania zestawienia obiektów będących relacji z obiektem edytowanym im.pu.341 Przeglądaj szczegóły obiektu Przypadek użycia daje możliwość przeglądania wartości atrybutów obiektu. Strona 35 z 166

36 im.pu.308 Edytuj geometrię obiektu mapowego Przypadek użycia daje możliwość edycji geometrii obiektu mapowego. Podczas edycji obiektu mapowego dostępne są funkcjonalności edycji geometrii obiektu zgodnie z wykazanymi rozszerzającymi przypadkami użycia oraz przejścia do edycji atrybutów obiektu. Zakończenie edycji następuje po zapisaniu zmian edycyjnych. Użytkownik ma możliwość anulowania wykonanych zmian im.pu.316 Dodaj załącznik Przypadek użycia daje możliwość dodania załącznika do edytowanego obiektu im.pu.317 Usuń załącznik Przypadek użycia daje możliwość usunięcia wybranego załącznika dla obiektu im.pu.332 Edytuj atrybuty obiektu Przypadek użycia daje możliwość wprowadzenia lub zmiany wartości dla atrybutów opisujących obiekt im.pu.333 Dodaj nowy obiekt i dodaj do niego relację. Przypadek użycia daje możliwość z poziomu obiektu edytowanego założenia nowego obiektu relacyjnego. Po wstawieniu nowego obiektu relacyjnego system tworzy automatycznie relację pomiędzy edytowanymi obiektami im.pu.334 Utwórz relację do istniejącego obiektu Przypadek użycia daje możliwość wyszukania i wskazania istniejącego obiektu, dla którego ma być utworzona relacja im.pu.335 Modyfikuj obiekt relacyjny Przypadek użycia daje możliwość edycji wskazanego obiektu będącego w relacji im.pu.338 Wyczyść wartość atrybutu Przypadek użycia pozwala użytkownikowi na wyczyszczenie wartości wskazanego atrybutu. Strona 36 z 166

37 im.pu.350 Usuń relację do obiektu Przypadek użycia daje możliwość usunięcia założonej relacji pomiędzy obiektami im.pu.37 Przeglądaj dane w tabeli Przypadek użycia umożliwia wgląd w informacje zawarte w tabeli danych dla danej kategorii danych. Z poziomu tabeli danych dostępne są różne akcje (zgodnie z przypadkami użycia rozszerzającymi), które mogą być uruchamiane dla wszystkich lub wybranych rekordów tabeli. Strona 37 z 166

38 2.1.5 AS.14.Usługa udostępniania treści witryny KIIP UA_PU AS.14 Udostępniania treści witryny KIIP uc UA_PU AS.14 Udostępniania treści witryny KIIP CMS.PU.011 Zgłoś post do moderacji CMS.PU.008 Pokaż posty CMS.PU.010 Pokaż profil uczestnika forum CMS.PU.007 Dodaj post CMS.PU.009 Zmień formę prezentacji wątków CMS.PU.005 Usuń post CMS.PU.004 Edytuj post CMS.PU.006 Personalizuj konto na forum CMS.PU.002 Pokaż forum CMS.PU.003 Moderuj forum CMS.PU.023 Edytuj artykuł z poziomu witryny CMS.PU.024 Otwórz odnośnik do zasobu internetowego CMS.PU.013 Zmień rozmiar czcionki CMS.PU.001 Pokaż witrynę CMS.PU.022 Pokaż artykuł CMS.PU.014 Rej estruj konto CMS.PU.025 Przej dź do wskazanej sekcji strony CMS.PU.015 Modyfikuj dane konta CMS.PU.026 Wyślij powiadomienie CMS.PU.027 Drukuj CMS.PU.016 Zaloguj do witryny internetowej CMS.PU.029 Wyszukaj CMS.PU.028 Generuj PDF CMS.PU.017 Przywróć dostęp do konta po utracie hasła CMS.PU.018 Przypomnij nazwę użytkownika CMS.PU.019 Pokaż mapę serwisu CMS.PU.020 Wyszukiwanie treści CMS.PU.021 Wyloguj z witryny Diagram przypadków użycia - UA_PU AS.14 Udostępniania treści witryny KIIP CMS.PU.001 Pokaż witrynę Przypadek użycia umożliwia dostęp do treści opublikowanych w ramach witryny internetowej Systemu. Strona 38 z 166

39 CMS.PU.002 Pokaż forum Przypadek użycia umożliwia uzyskanie dostępu do forum witryny internetowej Systemu CMS.PU.003 Moderuj forum Przypadek użycia pozwala na moderację forum witryny internetowej Systemu CMS.PU.004 Edytuj post Przypadek użycia umożliwia dokonanie edycji postu dodanego uprzednio na forum witryny internetowej Systemu CMS.PU.005 Usuń post Przypadek użycia umożliwia usunięcie postu dodanego uprzednio na forum witryny internetowej Systemu CMS.PU.006 Personalizuj konto na forum Przypadek użycia umożliwia dokonanie personalizacji konta uczestnika forum (profilu uczestnika forum). Personalizacja obejmuje: zmianę danych personalnych uczestnika forum, dodanie lub zmianę emblematu graficznego uczestnika forum, zmianę ustawień dotyczących sposobu prezentacji forum. Realizacja przypadku użycia możliwa jest po wcześniejszym zalogowaniu się do witryny internetowej Systemu. Zakres personalizacji obejmuje dane konta użytkownika inicjującego przypadek użycia CMS.PU.007 Dodaj post Przypadek użycia umożliwia dodanie nowego postu na forum witryny internetowej Systemu CMS.PU.008 Pokaż posty Przypadek użycia pozwala na przeglądanie postów zamieszczonych na forum witryny internetowej Systemu CMS.PU.009 Zmień formę prezentacji wątków Przypadek użycia umożliwia zmianę formy wyświetlania wątków. Strona 39 z 166

40 CMS.PU.010 Pokaż profil uczestnika forum Przypadek użycia pozwala na zapoznanie się z informacjami profilowymi uczestnika forum witryny internetowej Systemu CMS.PU.011 Zgłoś post do moderacji Przypadek użycia umożliwia zgłoszenie postu do moderacji. Realizacja przypadku użycia możliwa jest po wcześniejszym zalogowaniu się do witryny internetowej Systemu CMS.PU.013 Zmień rozmiar czcionki Przypadek użycia umożliwia zmianę rozmiaru czcionki elementów tekstowych zamieszczonych w ramach witryny internetowej Systemu CMS.PU.014 Rejestruj konto Przypadek użycia umożliwia zarejestrowanie nowego konta użytkownika witryny internetowej Systemu CMS.PU.015 Modyfikuj dane konta Przypadek użycia umożliwia modyfikację danych konta użytkownika witryny internetowej Systemu. Realizacja przypadku użycia możliwa jest po wcześniejszym zalogowaniu się do witryny internetowej Systemu. Zakres modyfikacji obejmuje dane konta użytkownika inicjującego przypadek użycia CMS.PU.016 Zaloguj do witryny internetowej Przypadek użycia umożliwia zalogowanie się do witryny internetowej Systemu CMS.PU.017 Przywróć dostęp do konta po utracie hasła Przypadek użycia umożliwia odzyskanie dostępu do konta użytkownika witryny internetowej Systemu po utracie hasła dostępu (np. gdy użytkownik zapomniał hasło). Strona 40 z 166

41 CMS.PU.018 Przypomnij nazwę użytkownika Przypadek użycia umożliwia uzyskanie przypomnienia nazwy użytkownika witryny internetowej Systemu CMS.PU.019 Pokaż mapę serwisu Przypadek użycia umożliwia zapoznanie się z mapą witryny internetowej Systemu CMS.PU.020 Wyszukiwanie treści Scenariusz opisujący wyszukiwanie treści w portalu z możliwością wyszukiwania całej wpisanej frazy, części wpisanego wyrazu lub któregokolwiek z wpisanych słów a także z możliwością zdefiniowania zakresu przeszukiwanego serwisu CMS.PU.021 Wyloguj z witryny Przypadek użycia umożliwia wylogowanie się z witryny internetowej Systemu CMS.PU.022 Pokaż artykuł Przypadek użycia umożliwia zapoznanie się z treścią artykułu opublikowanego na łamach witryny internetowej Systemu CMS.PU.023 Edytuj artykuł z poziomu witryny Przypadek użycia umożliwia wykonanie edycji artykułu z poziomu witryny internetowej Systemu CMS.PU.024 Otwórz odnośnik do zasobu internetowego Przypadek użycia umożliwia otworzenie odnośnika do wewnętrznego (zdefiniowanego w ramach witryny Systemu) lub zewnętrznego (znajdującego się poza witryną Systemu) zasobu internetowego (dokumentu, pliku, strony WWW, zewnętrznej aplikacji internetowej, zewnętrznej witryny) CMS.PU.025 Przejdź do wskazanej sekcji strony Przypadek użycia umożliwia przejście do wskazanej sekcji przeglądanej strony Strona 41 z 166

42 CMS.PU.026 Wyślij powiadomienie Przypadek użycia umożliwia wysłanie na podany adres powiadomienia o wybranym artykule opublikowanym na łamach witryny internetowej Systemu CMS.PU.027 Drukuj Przypadek użycia umożliwia wysłanie treści artykuły do wybranego urządzenia drukującego CMS.PU.028 Generuj PDF Przypadek użycia umożliwia wygenerowanie pliku PDF zawierającego wskazany artykuł CMS.PU.029 Wyszukaj Przypadek użycia umożliwia wyszukiwanie treści zamieszczonych na łamach witryny internetowej Systemu. Strona 42 z 166

43 2.1.6 AS.17.Usługa obsługi spraw EOD UA_PU AS.17 Obsługa spraw EOD uc UA_PU AS.17 Obsługa spraw EOD im.pu.01 Używaj aplikacji mapowej im.pu.1001 Przeglądaj listę spraw EOD im.pu.341 Przeglądaj szczegóły obiektu A im.pu.1002 Utwórz obiekt GIS dla sprawy EOD im.pu.1003 Przekaż dokument do systemu EOD im.pu.1004 Uruchom system EOD Diagram przypadków użycia - UA_PU AS.17 Obsługa spraw EOD im.pu.1001 Przeglądaj listę spraw EOD Przypadek użycia daje możliwość przeglądania listy spraw zarejestrowanych w systemie obiegu dokumentów i dekretowanych na zalogowanego użytkownika lub grupę do której należy. Domyślnie wyświetlane są sprawy "nowe", nie posiadające odpowiednika w obiekcie po stronie systemu GIS. Strona 43 z 166

44 im.pu.1002 Utwórz obiekt GIS dla sprawy EOD Przypadek użycia daje możliwość utworzenie obiektu GIS dla sprawy EOD. Tworzony obiekt GIS zależy od typu sprawy im.pu.1003 Przekaż dokument do systemu EOD Przypadek użycia pozwala użytkownikowi na przekazanie wskazanego dokumentu podpiętego pod obiekt GIS do systemu obiegu dokumentów im.pu.1004 Uruchom system EOD Przypadek użycia daje możliwość uruchomienia systemu EOD w funkcjonalności przeglądania sprawy. Uruchomienie możliwe jest dla obiektu GIS do którego przypisana jest sprawa EOD im.pu.01 Używaj aplikacji mapowej Przypadek użycia umożliwia użytkownikowi korzystanie z funkcjonalności aplikacji mapowej im.pu.341 Przeglądaj szczegóły obiektu Przypadek użycia daje możliwość przeglądania wartości atrybutów obiektu. Strona 44 z 166

45 2.1.7 AS.18.Usługa obsługi świadczenia usług publicznych UA_PU AS.90 Usługa obsługi świadczenia usług publicznych uc UA_PU AS.90 Usługa obsługi świadczenia usług publicznych im.pu.341 Przeglądaj szczegóły obiektu A im.pu.01 Używaj aplikacji mapowej im.pu.73 Identyfikuj obiekt A im.pu.1010 Wypełnij formularz usługi publicznej im.pu.126 Wybierz obiekt przez wskazanie na mapie Diagram przypadków użycia - UA_PU AS.90 Usługa obsługi świadczenia usług publicznych im.pu.1010 Wypełnij formularz usługi publicznej Przypadek użycia pozwala na wypełnienie formularza dla usługi publicznej świedczonej drogą elektroniczną im.pu.01 Używaj aplikacji mapowej Przypadek użycia umożliwia użytkownikowi korzystanie z funkcjonalności aplikacji mapowej. Strona 45 z 166

46 im.pu.341 Przeglądaj szczegóły obiektu Przypadek użycia daje możliwość przeglądania wartości atrybutów obiektu im.pu.126 Wybierz obiekt przez wskazanie na mapie Przypadek użycia daje możliwość wyszukania, obiektów warstwy aktywnej, przez wskazanie: dowolnej linii prostokątnego obszaru dowolnego wielokąta wskazanego punktu im.pu.73 Identyfikuj obiekt Przypadek użycia umożliwia użytkownikowi identyfikację obiektów na mapie (wyświetlenie formatki identyfikacyjnej). Identyfikowane są te obiekty, które znajdują się na warstwach lokalizowanych i mają włączoną widoczność. Możliwość konfiguracji wielkości okna formatki identyfikacyjnej oraz listy akcji dostępnych w oknie informacyjnym dla wybranego typu obiektów. Wymienione możliwości konfiguracji dostępne są na poziomie konfiguracji aplikacji dla administratora systemu. Strona 46 z 166
