HEGENSCHEIDT-MFD sprzęt t do wkolejania pojazdów w szynowych

Transkrypt

1 HEGENSCHEIDT-MFD sprzęt t do wkolejania pojazdów w szynowych Warszawa, listopad 2009 NILES-SIMMONS-HEGENSCHEIDT The Technology Provider Str 1 z 33

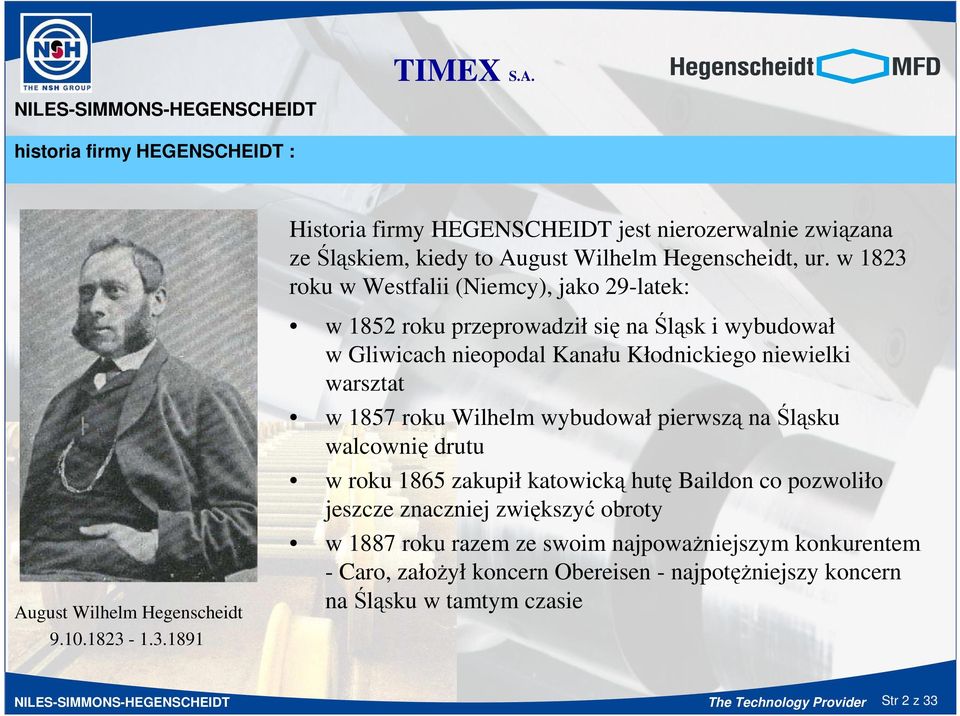

2 NILES-SIMMONS-HEGENSCHEIDT historia firmy HEGENSCHEIDT : Historia firmy HEGENSCHEIDT jest nierozerwalnie związana ze Śląskiem, kiedy to August Wilhelm Hegenscheidt, ur. w 1823 roku w Westfalii (Niemcy), jako 29-latek: August Wilhelm Hegenscheidt w 1852 roku przeprowadził się na Śląsk i wybudował w Gliwicach nieopodal Kanału Kłodnickiego niewielki warsztat w 1857 roku Wilhelm wybudował pierwszą na Śląsku walcownię drutu w roku 1865 zakupił katowicką hutę Baildon co pozwoliło jeszcze znaczniej zwiększyć obroty w 1887 roku razem ze swoim najpowaŝniejszym konkurentem - Caro, załoŝył koncern Obereisen - najpotęŝniejszy koncern na Śląsku w tamtym czasie NILES-SIMMONS-HEGENSCHEIDT The Technology Provider Str 2 z 33

3 NILES-SIMMONS-HEGENSCHEIDT historia firmy HEGENSCHEIDT: 1889 powstanie firmy Hegenscheidt w Raciborzu: produkcja okuć budowlanych i rozwój firmy w kierunku obrabiarkowym produkcji tokarek specjalnych do zestawów kołowych pojazdów szynowych. 1 lipca 1907 roku raciborska firma W. Hegenscheidta, zajmująca się produkcją okuć budowlanych i obrabiarek dla kolei, przejęła Hutę Nadzieja w Kuźni Raciborskiej. Wytwarzano tam modele oraz odlewy Ŝeliwne. Te ostatnie trafiały do zakładu macierzystego w Raciborzu, w którym odbywała się obróbka mechaniczna i montaŝ maszyn wyprodukowanie w Raciborzu pierwszej tokarki do zestawów kołowych Adolf Schondorff kupuje firmę Hegenscheidt. Zakład rozbudowano podczas II wojny światowej zmieniając nazwę na Schondorff Hegenscheidt-Werke i podjęto produkcję części dla lotnictwa. Rozbudowy nie ukończono ze względu na zbliŝający się front. Więcej: patrz: oraz NILES-SIMMONS-HEGENSCHEIDT The Technology Provider Str 3 z 33

4 historia firmy HEGENSCHEIDT: 1945 przeniesienie zakładów Hegenscheidt z Raciborza i Kuźni Raciborskiej do Erkelenz, Niemcy, gdzie firma działa do dnia dzisiejszego. NILES-SIMMONS-HEGENSCHEIDT The Technology Provider Str 4 z 33

5 historia firmy Hegenscheidt-MFD sprzęt do wkolejania pojazdów szynowych rok 1926 w tym czasie w innej firmie niemieckiej - Hoesch-MFD, Dortmund (załoŝonej w roku 1872), następuje rozwój i uruchomienie produkcji sprzętu do wkolejania NILES-SIMMONS-HEGENSCHEIDT The Technology Provider Str 5 z 33

6 NILES-SIMMONS-HEGENSCHEIDT historia firmy Hegenscheidt-MFD sprzęt do wkolejania pojazdów szynowych rok 1995 połączenie firm Hegenscheidt i Hoesch-MFD NILES-SIMMONS-HEGENSCHEIDT The Technology Provider Str 6 z 33

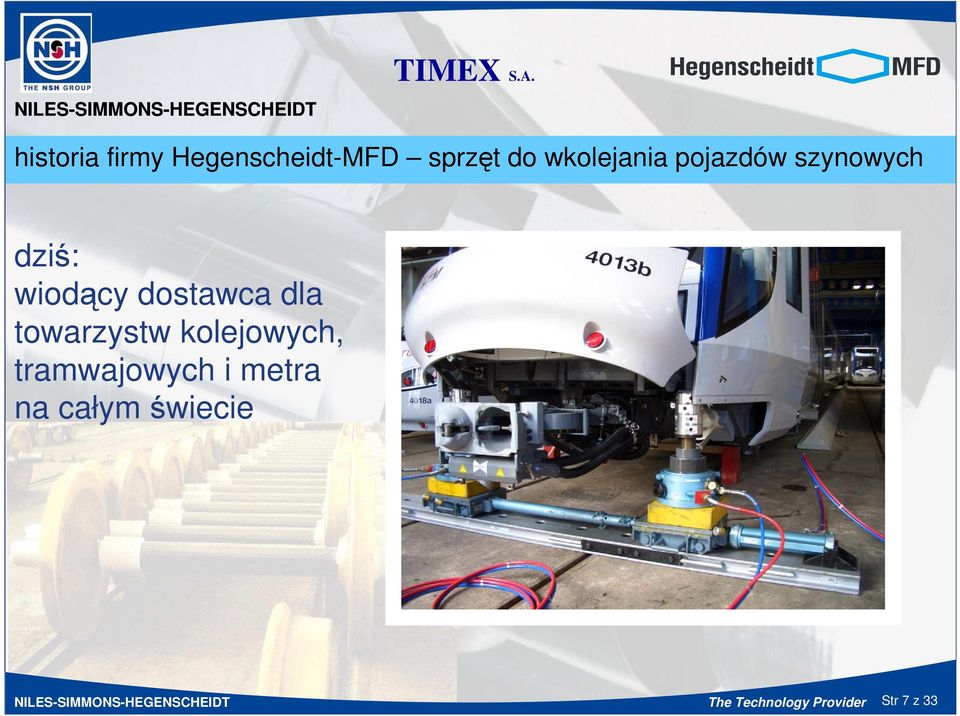

7 historia firmy Hegenscheidt-MFD sprzęt do wkolejania pojazdów szynowych dziś: wiodący dostawca dla towarzystw kolejowych, tramwajowych i metra na całym świecie NILES-SIMMONS-HEGENSCHEIDT The Technology Provider Str 7 z 33

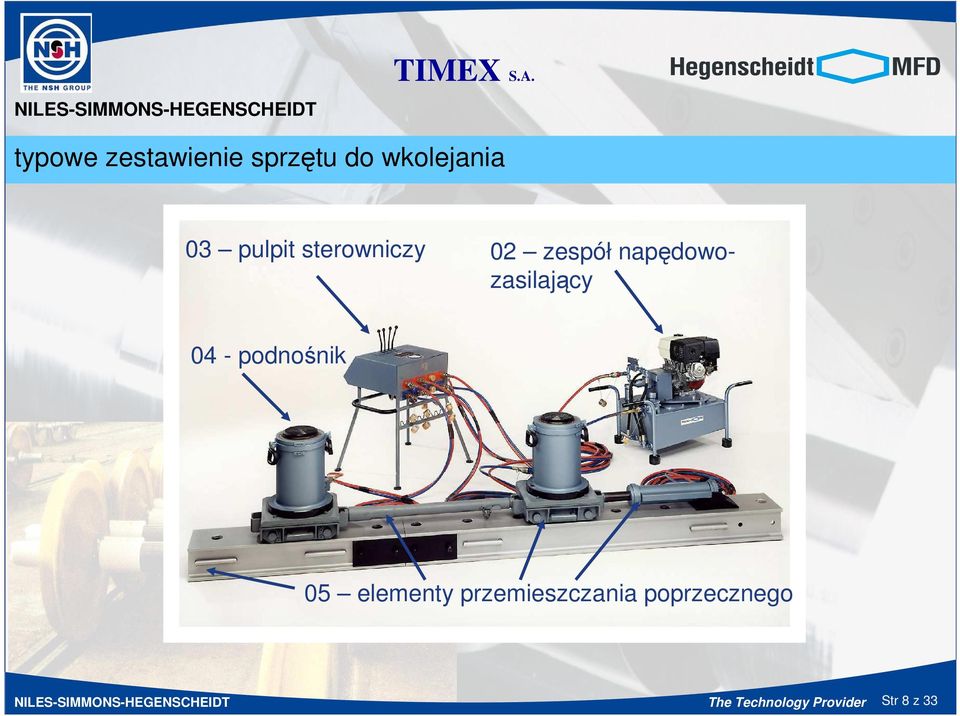

8 typowe zestawienie sprzętu do wkolejania 03 pulpit sterowniczy 02 zespół napędowozasilający 04 - podnośnik 05 elementy przemieszczania poprzecznego NILES-SIMMONS-HEGENSCHEIDT The Technology Provider Str 8 z 33

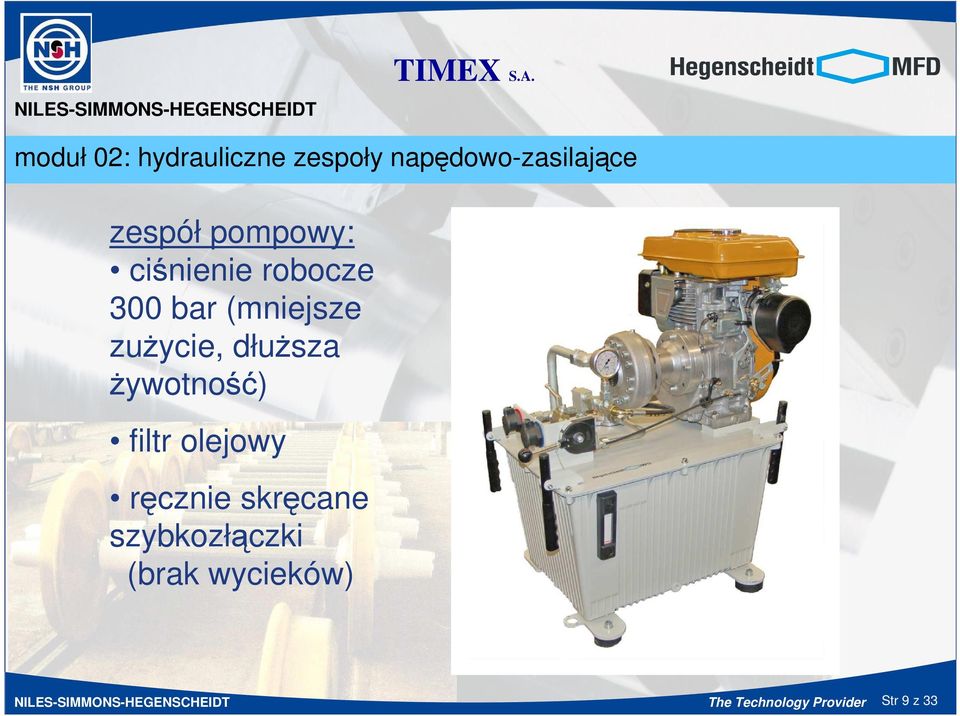

9 moduł 02: hydrauliczne zespoły napędowo-zasilające zespół pompowy: ciśnienie robocze 300 bar (mniejsze zuŝycie, dłuŝsza Ŝywotność) filtr olejowy ręcznie skręcane szybkozłączki (brak wycieków) NILES-SIMMONS-HEGENSCHEIDT The Technology Provider Str 9 z 33

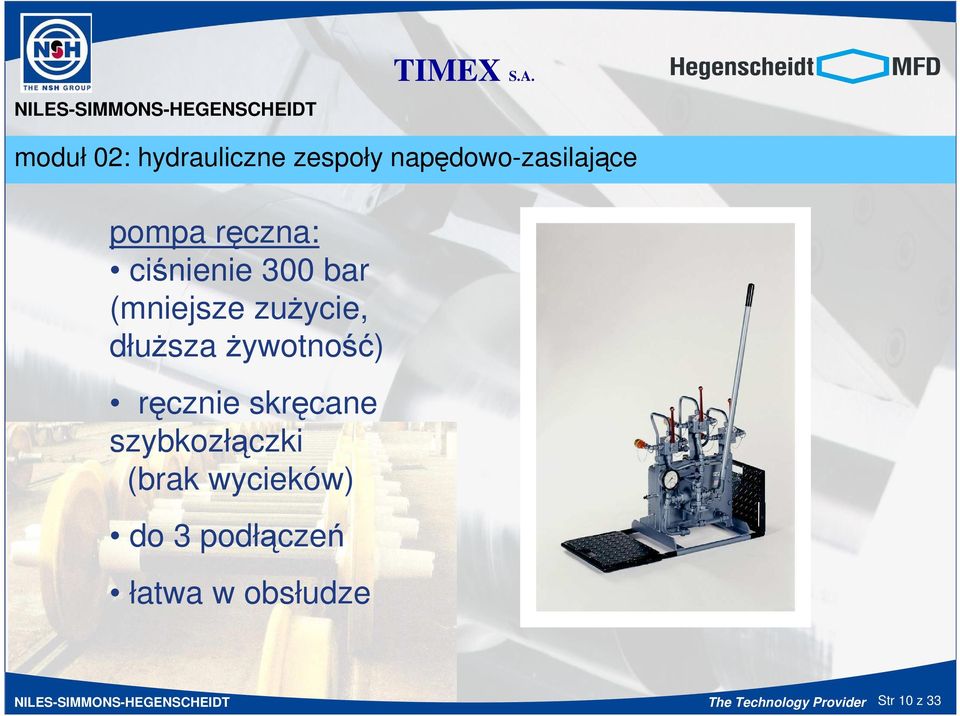

10 moduł 02: hydrauliczne zespoły napędowo-zasilające pompa ręczna: ciśnienie 300 bar (mniejsze zuŝycie, dłuŝsza Ŝywotność) ręcznie skręcane szybkozłączki (brak wycieków) do 3 podłączeń łatwa w obsłudze NILES-SIMMONS-HEGENSCHEIDT The Technology Provider Str 10 z 33

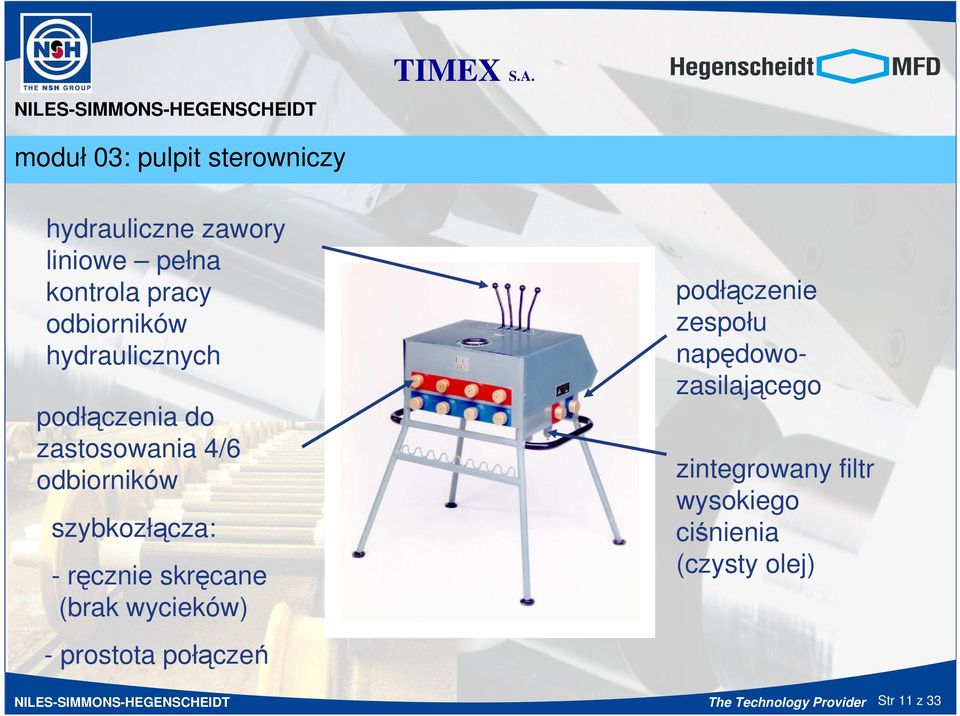

11 moduł 03: pulpit sterowniczy hydrauliczne zawory liniowe pełna kontrola pracy odbiorników hydraulicznych podłączenia do zastosowania 4/6 odbiorników szybkozłącza: - ręcznie skręcane (brak wycieków) - prostota połączeń podłączenie zespołu napędowozasilającego zintegrowany filtr wysokiego ciśnienia (czysty olej) NILES-SIMMONS-HEGENSCHEIDT The Technology Provider Str 11 z 33

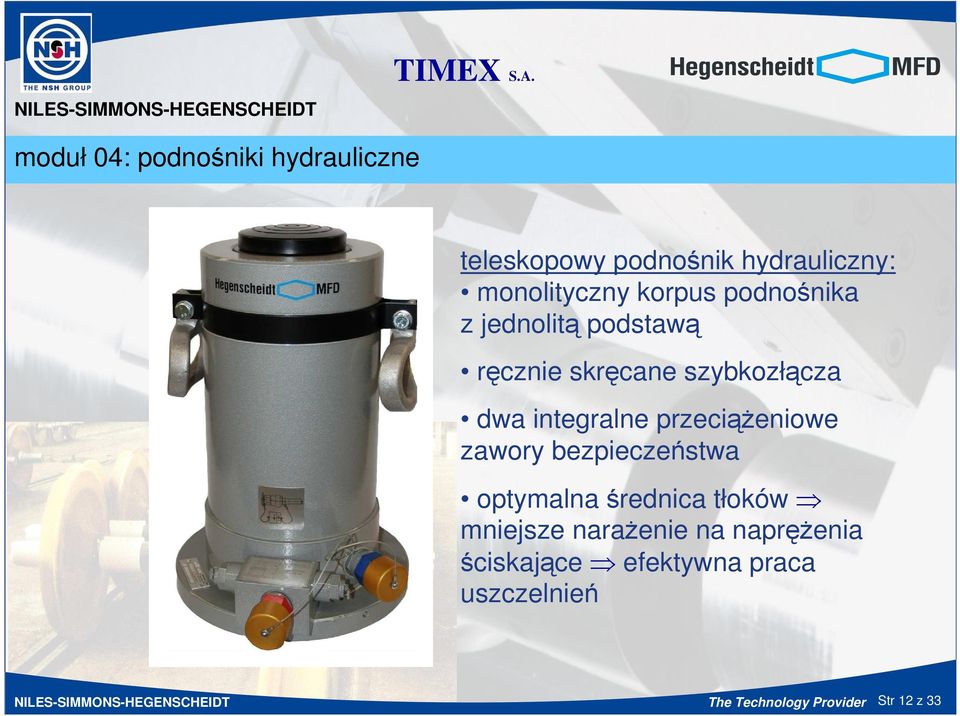

12 moduł 04: podnośniki hydrauliczne teleskopowy podnośnik hydrauliczny: monolityczny korpus podnośnika z jednolitą podstawą ręcznie skręcane szybkozłącza dwa integralne przeciąŝeniowe zawory bezpieczeństwa optymalna średnica tłoków mniejsze naraŝenie na napręŝenia ściskające efektywna praca uszczelnień NILES-SIMMONS-HEGENSCHEIDT The Technology Provider Str 12 z 33

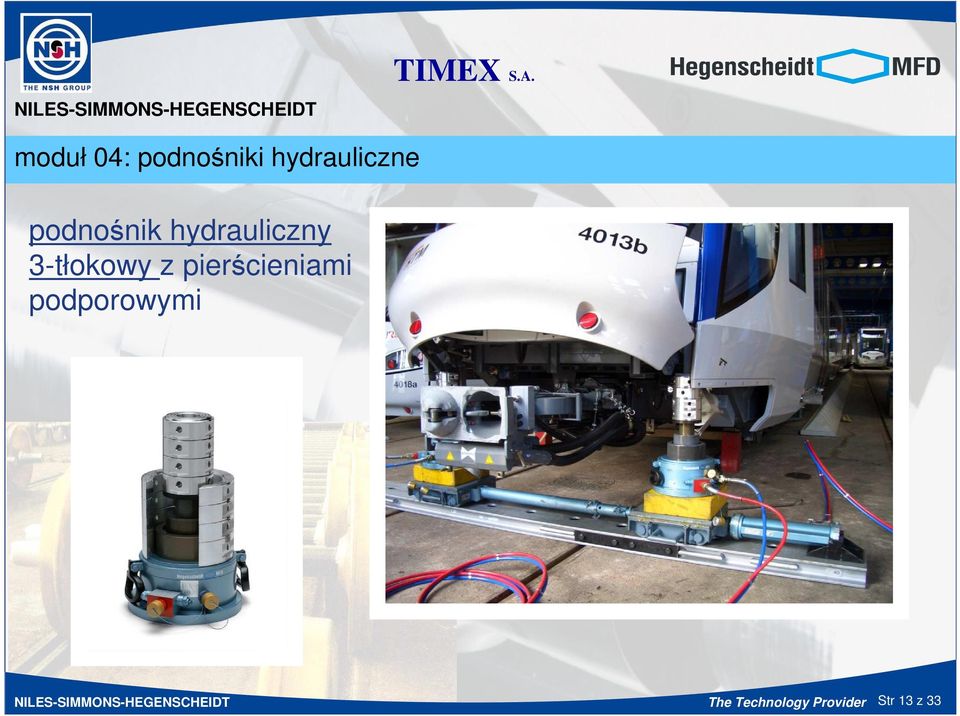

13 moduł 04: podnośniki hydrauliczne podnośnik hydrauliczny 3-tłokowy z pierścieniami podporowymi NILES-SIMMONS-HEGENSCHEIDT The Technology Provider Str 13 z 33

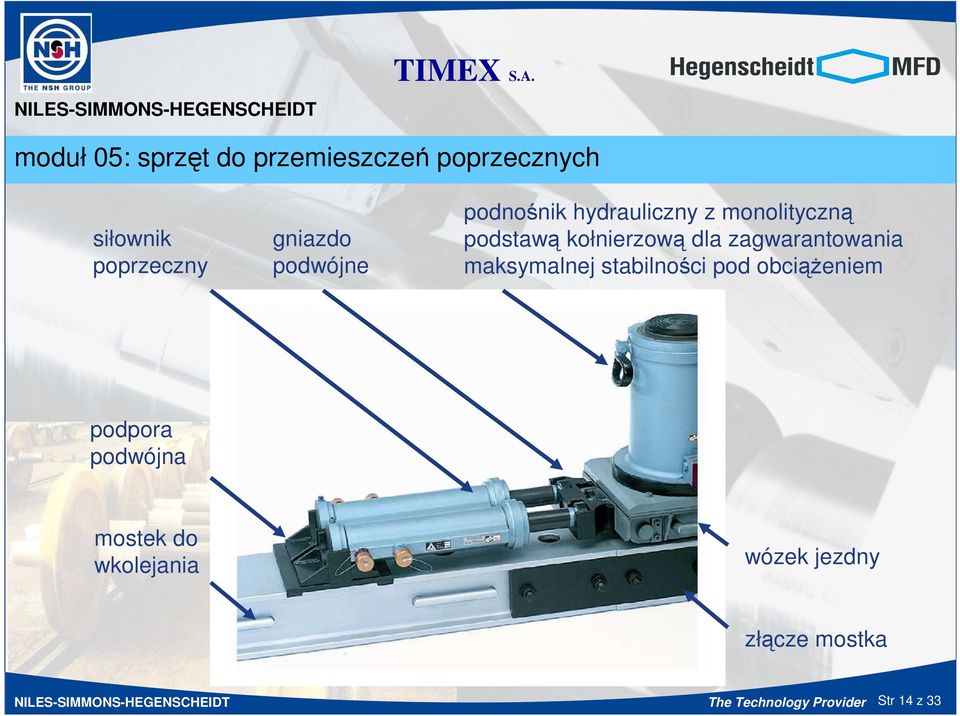

14 moduł 05: sprzęt do przemieszczeń poprzecznych siłownik poprzeczny gniazdo podwójne podnośnik hydrauliczny z monolityczną podstawą kołnierzową dla zagwarantowania maksymalnej stabilności pod obciąŝeniem podpora podwójna mostek do wkolejania wózek jezdny złącze mostka NILES-SIMMONS-HEGENSCHEIDT The Technology Provider Str 14 z 33

15 sprzęt do operacji specjalnych moduł 06: sprzęt do operacji obracania przewróconych pojazdów moduł 07: urządzenie odciągająco-holowniczne moduł 08: pomocnicze wózki holownicze moduł 09: sprzęt pomocniczy - akcesoria moduł 10: pojazdy drogowo-szynowe moduł 11: hydrauliczny sprzęt ratowniczy moduł 12: systemy poduszek pneumatycznych NILES-SIMMONS-HEGENSCHEIDT The Technology Provider Str 15 z 33

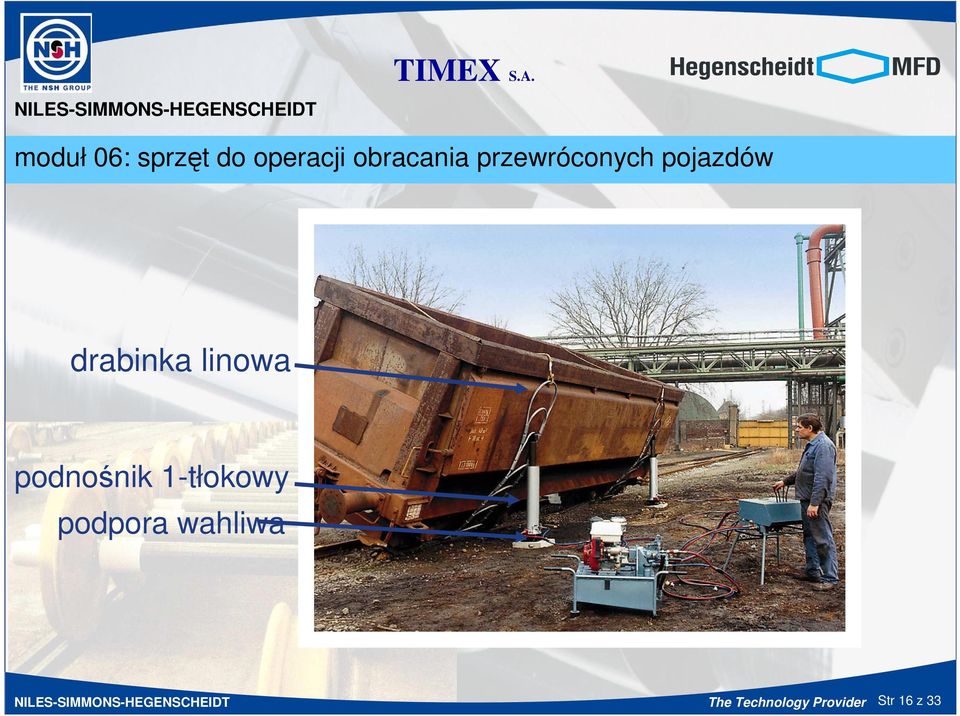

16 moduł 06: sprzęt do operacji obracania przewróconych pojazdów drabinka linowa podnośnik 1-tłokowy podpora wahliwa NILES-SIMMONS-HEGENSCHEIDT The Technology Provider Str 16 z 33

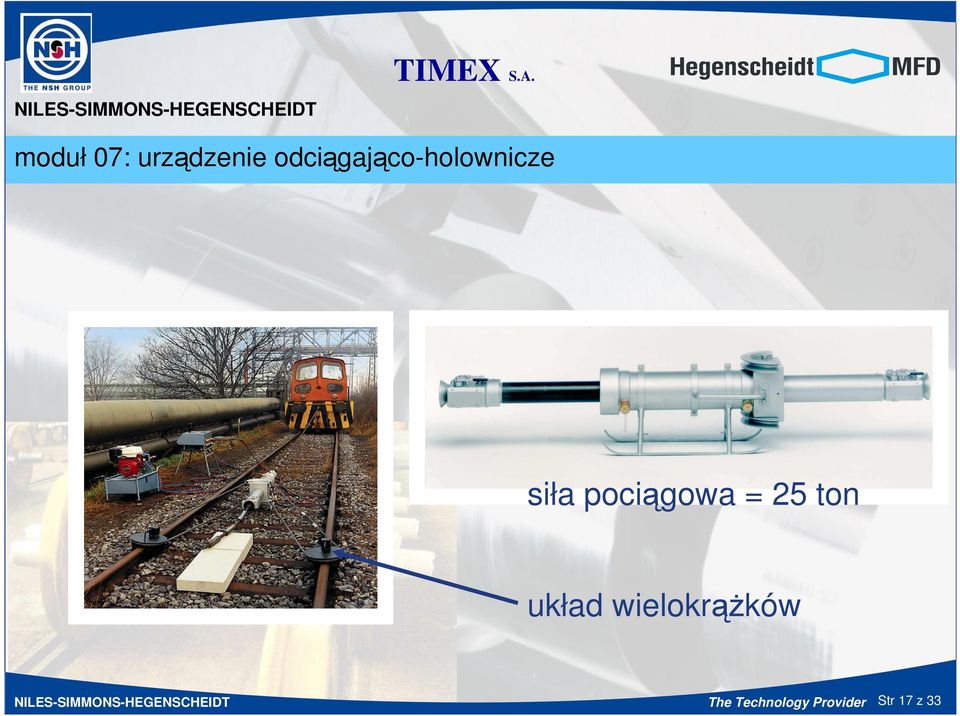

17 NILES-SIMMONS-HEGENSCHEIDT moduł 07: urządzenie odciągająco-holownicze siła pociągowa = 25 ton układ wielokrąŝków NILES-SIMMONS-HEGENSCHEIDT The Technology Provider Str 17 z 33

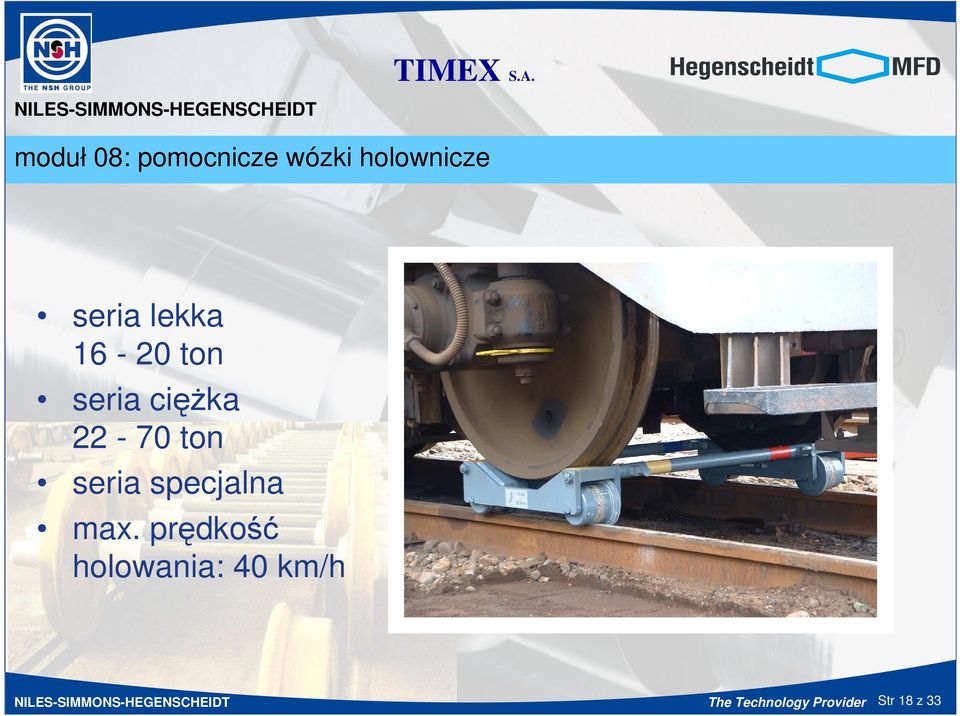

18 NILES-SIMMONS-HEGENSCHEIDT moduł 08: pomocnicze wózki holownicze seria lekka ton seria cięŝka ton seria specjalna max. prędkość holowania: 40 km/h NILES-SIMMONS-HEGENSCHEIDT The Technology Provider Str 18 z 33

19 moduł 09: sprzęt pomocniczy - akcesoria zestaw do wpychania kół rozdzielacze hydrauliczne zawiesia do wózków trakcyjnych NILES-SIMMONS-HEGENSCHEIDT The Technology Provider Str 19 z 33

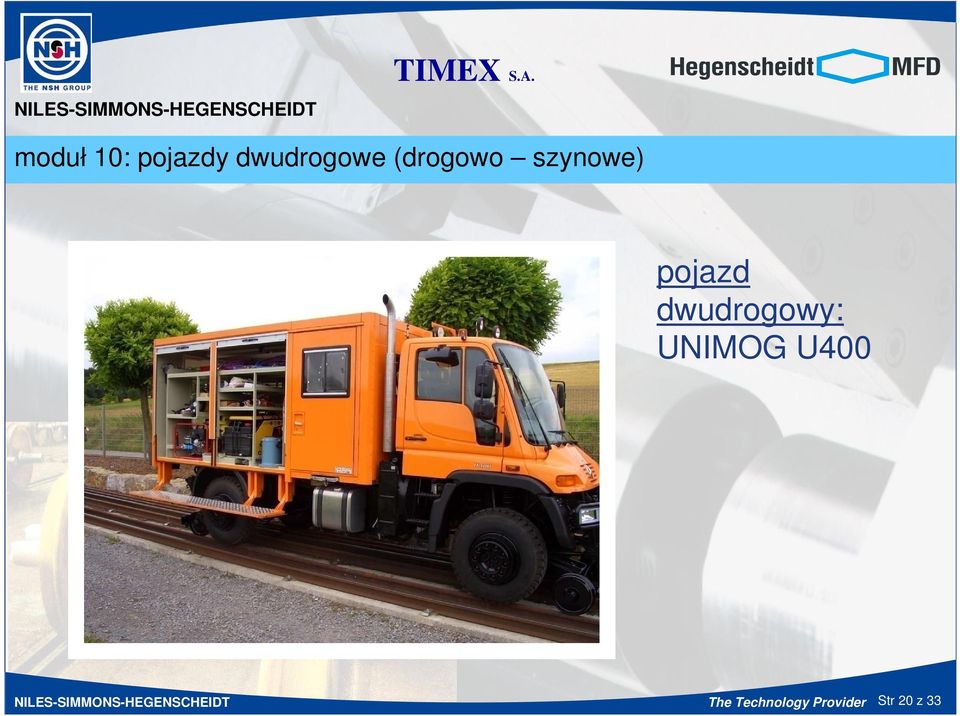

20 moduł 10: pojazdy dwudrogowe (drogowo szynowe) pojazd dwudrogowy: UNIMOG U400 NILES-SIMMONS-HEGENSCHEIDT The Technology Provider Str 20 z 33

21 moduł 11: hydrauliczny sprzęt ratowniczy noŝyce rozpieracz NILES-SIMMONS-HEGENSCHEIDT The Technology Provider Str 21 z 33

22 moduł 12: systemy poduszek pneumatycznych poduszki pneumatyczne spręŝarka nośności: ton NILES-SIMMONS-HEGENSCHEIDT The Technology Provider Str 22 z 33

23 podsumowanie zalet i korzyści ciśnienie robocze w całym układzie hydraulicznym = 300 bar mniejsze naraŝenie na napręŝenia ściskające wskutek zoptymalizowanej średnicy tłoków; efektywna praca uszczelnień mniejsze zuŝycie elementów i dłuŝsza trwałość uszczelnień system podwójnego działania ciśnienia; pod- i nad tłokiem (30 Mpa = 300 bar) pełna kontrola operacji podnoszenia, opuszczania, pchania, czy ciągnięcia z milimetrową dokładnością NILES-SIMMONS-HEGENSCHEIDT The Technology Provider Str 23 z 33

24 podsumowanie zalet i korzyści wysoka stabilność podnośników pod obciąŝeniem dzięki monolitycznej podstawie kołnierzowej hydraulicznie zwalniane (blokowane) zawory powrotne zabezpieczające cięŝar przed przypadkowym opuszczeniem w przypadku straty ciśnienia (pęknięcie węŝa) zabezpieczenie podnośników przed przeciąŝeniem lub niewłaściwym podłączeniem za pomocą 2 integralnych zaworów przeciąŝeniowych na podnośnik NILES-SIMMONS-HEGENSCHEIDT The Technology Provider Str 24 z 33

25 podsumowanie zalet i korzyści wolna od szarpnięć praca podnośników nawet pod pełnym obciąŝeniem w zestawie do wpychania kół jest wykorzystywany siłownik do przemieszczeń poprzecznych nie potrzeba innego, dodatkowego siłownika obsługa całego systemu przez jednego operatora z pulpitu sterującego tak, Ŝe pozostały personel nie musi znajdować się w strefie pracy podnośników NILES-SIMMONS-HEGENSCHEIDT The Technology Provider Str 25 z 33

26 podsumowanie zalet i korzyści zintegrowany system bezpieczeństwa, który zapewnia powrót kaŝdej dźwigni zaworu kontrolnego natychmiastowo i automatycznie do połoŝenia neutralnego z chwilą jej zwolnienia przez operatora: jest to szczególnie istotne ze względów bezpieczeństwa (funkcja dead-man-control ) precyzyjna kontrola pracy odbiorników hydraulicznych wskutek zastosowania technologii liniowych (proporcjonalnych) zaworów hydraulicznych NILES-SIMMONS-HEGENSCHEIDT The Technology Provider Str 26 z 33

27 podsumowanie zalet i korzyści łatwe, szybkie i w dowolnej kolejności podłączanie wszystkich poszczególnych urządzeń za pomocą ręcznie skręcanych szybkozłączek (damsko-męskich) indywidualnie odróŝnianych w parach; brak wycieków oleju dowolność podłączeń odbiorników do pulpitu sterowniczego kaŝdy odbiornik hydrauliczny moŝe być sterowany oddzielnie moŝliwość pod- i odłączania równieŝ pod obciąŝeniem NILES-SIMMONS-HEGENSCHEIDT The Technology Provider Str 27 z 33

28 podsumowanie zalet i korzyści niezawodne i bezpieczne działanie w szerokim zakresie temperatur od 40 0 C aŝ do C zmniejszone zuŝycie wskutek dogniatania i twardego anodyzowania powierzchni kontaktowych urządzenia CAD/CAM wspomagane komputerem i zastosowanie stopu metali lekkich o wysokiej wytrzymałości NILES-SIMMONS-HEGENSCHEIDT The Technology Provider Str 28 z 33

29 podsumowanie zalet i korzyści lekkie belki (mostki) do wkolejania wykonane z komputerowo obliczanych profili, o zoptymalizowanych własnościach statycznych i dynamicznych obszerny i spójny program dostaw podnośników obejmujący wszystkie występujące przypadki zastosowań wszystkie elementy systemu są zoptymalizowane: - cięŝarowo: dla zapewnienia wygody przenoszenia i łatwości działania - wymiarowo: podnośnik niski podnośnik wysoki NILES-SIMMONS-HEGENSCHEIDT The Technology Provider Str 29 z 33

30 podsumowanie zalet i korzyści czysty olej hydrauliczny na skutek zastosowania filtrów w zespole napędowo zasilającym oraz w pulpicie sterowniczym moŝliwość zastosowania poduszek powietrznych poprzez podłączenie kompresora napędzanego zintegrowanym silnikiem spalinowym lub elektrycznym moŝliwość zastosowania hydraulicznego sprzętu ratowniczego (noŝyce czy rozpieracz) poprzez podłączenie pompy napędzanej zintegrowanym silnikiem spalinowym lub elektrycznym NILES-SIMMONS-HEGENSCHEIDT The Technology Provider Str 30 z 33

31 Przedstawicielstwo firmy Hegenscheidt-MFD w Polsce Import, sprzedaŝ, części zamienne: inŝ. mgr Grzegorz Kałyńczak Warszawa ul. Długa 23/25 Tel Fax : Tel. kom.: Grzegorz.Kalynczak@timexsa.pl NILES-SIMMONS-HEGENSCHEIDT The Technology Provider Str 31 z 33
