1 QIT 500 Instrukcja obsługi 1

2 Spis treści Rozdział 1. Zawartość opakowania...3 Rozdział 2. Wymagania systemowe...4 Rozdział 3. Zapoznanie z produktem...5 Rozdział 4. Przygotowanie do pracy...7 Rozdział 5. Pisak elektromagnetyczny...8 Rozdział 6. Zalety i funkcje...10 Rozdział 7. Podstawy pracy z oprogramowaniem

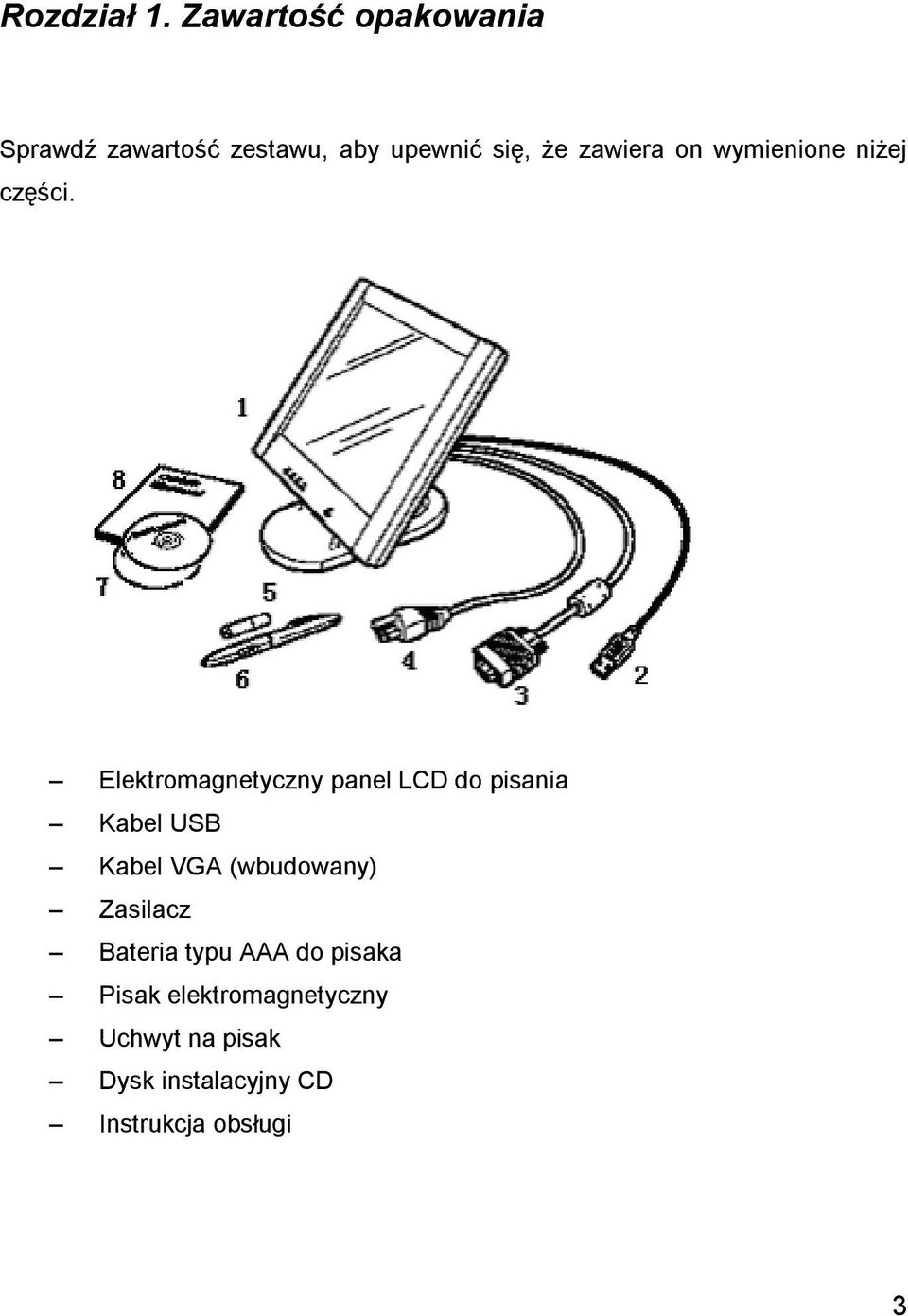

3 Rozdział 1. Zawartość opakowania Sprawdź zawartość zestawu, aby upewnić się, że zawiera on wymienione niżej części. Elektromagnetyczny panel LCD do pisania Kabel USB Kabel VGA (wbudowany) Zasilacz Bateria typu AAA do pisaka Pisak elektromagnetyczny Uchwyt na pisak Dysk instalacyjny CD Instrukcja obsługi 3

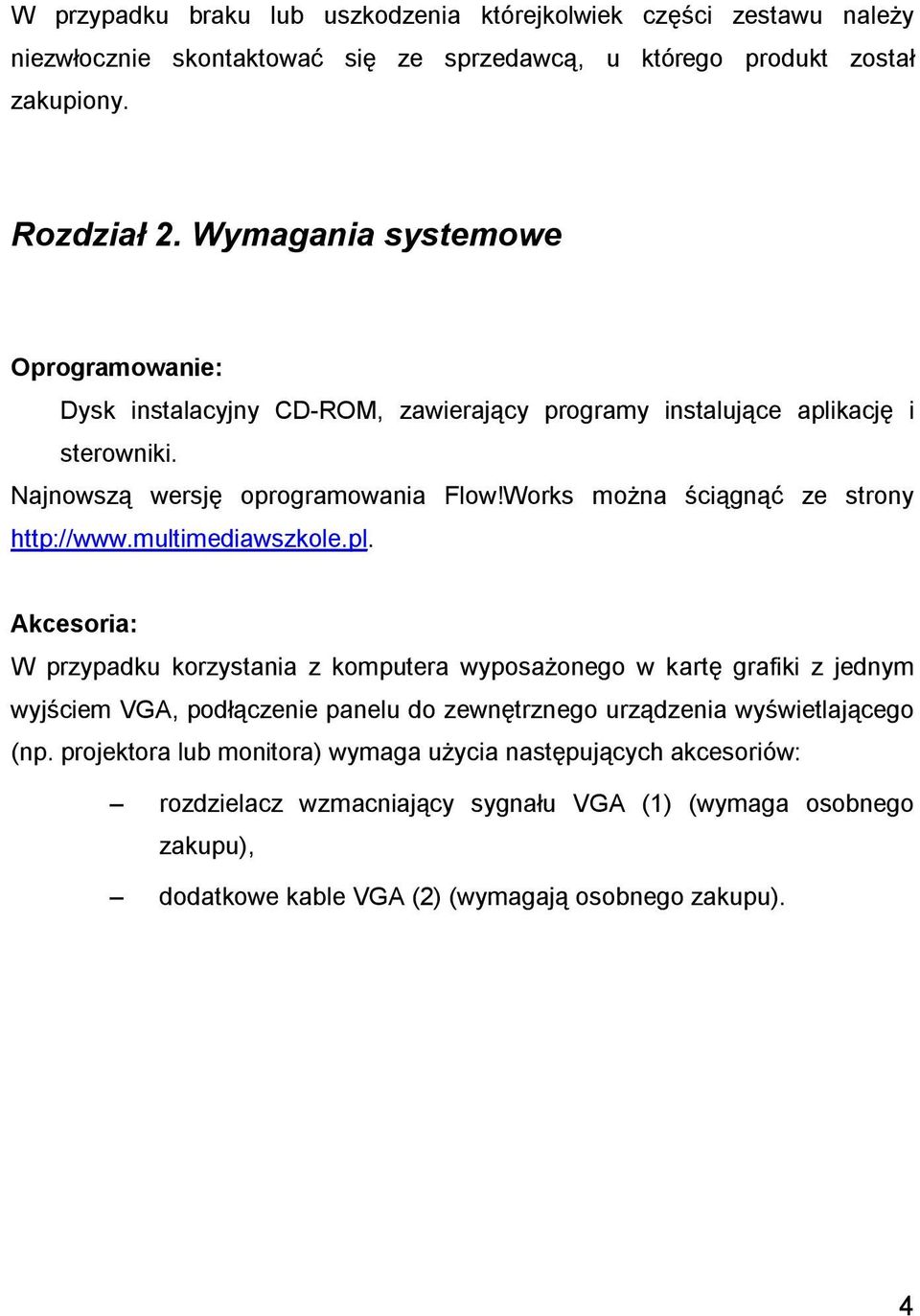

4 W przypadku braku lub uszkodzenia którejkolwiek części zestawu należy niezwłocznie skontaktować się ze sprzedawcą, u którego produkt został zakupiony. Rozdział 2. Wymagania systemowe Oprogramowanie: Dysk instalacyjny CD-ROM, zawierający programy instalujące aplikację i sterowniki. Najnowszą wersję oprogramowania Flow!Works można ściągnąć ze strony Akcesoria: W przypadku korzystania z komputera wyposażonego w kartę grafiki z jednym wyjściem VGA, podłączenie panelu do zewnętrznego urządzenia wyświetlającego (np. projektora lub monitora) wymaga użycia następujących akcesoriów: rozdzielacz wzmacniający sygnału VGA (1) (wymaga osobnego zakupu), dodatkowe kable VGA (2) (wymagają osobnego zakupu). 4

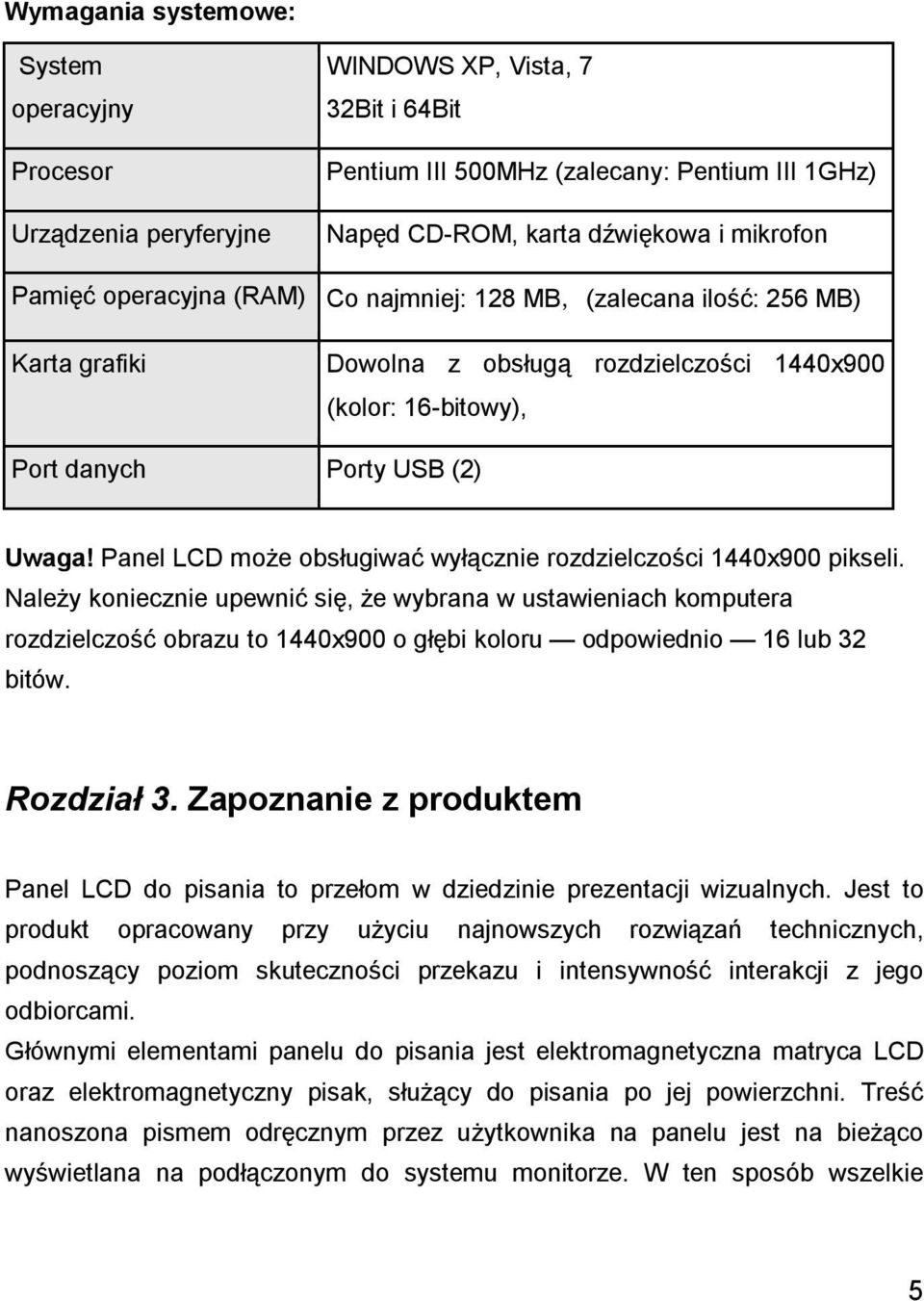

5 Wymagania systemowe: System operacyjny Procesor Urządzenia peryferyjne WINDOWS XP, Vista, 7 32Bit i 64Bit Pentium III 500MHz (zalecany: Pentium III 1GHz) Napęd CD-ROM, karta dźwiękowa i mikrofon Pamięć operacyjna (RAM) Co najmniej: 128 MB,(zalecana ilość: 256 MB) Karta grafiki Dowolna z obsługą rozdzielczości 1440x900 (kolor: 16-bitowy), Port danych Porty USB (2) Uwaga! Panel LCD może obsługiwać wyłącznie rozdzielczości 1440x900 pikseli. Należy koniecznie upewnić się, że wybrana w ustawieniach komputera rozdzielczość obrazu to 1440x900 o głębi koloru odpowiednio 16 lub 32 bitów. Rozdział 3. Zapoznanie z produktem Panel LCD do pisania to przełom w dziedzinie prezentacji wizualnych. Jest to produkt opracowany przy użyciu najnowszych rozwiązań technicznych, podnoszący poziom skuteczności przekazu i intensywność interakcji z jego odbiorcami. Głównymi elementami panelu do pisania jest elektromagnetyczna matryca LCD oraz elektromagnetyczny pisak, służący do pisania po jej powierzchni. Treść nanoszona pismem odręcznym przez użytkownika na panelu jest na bieżąco wyświetlana na podłączonym do systemu monitorze. W ten sposób wszelkie 5

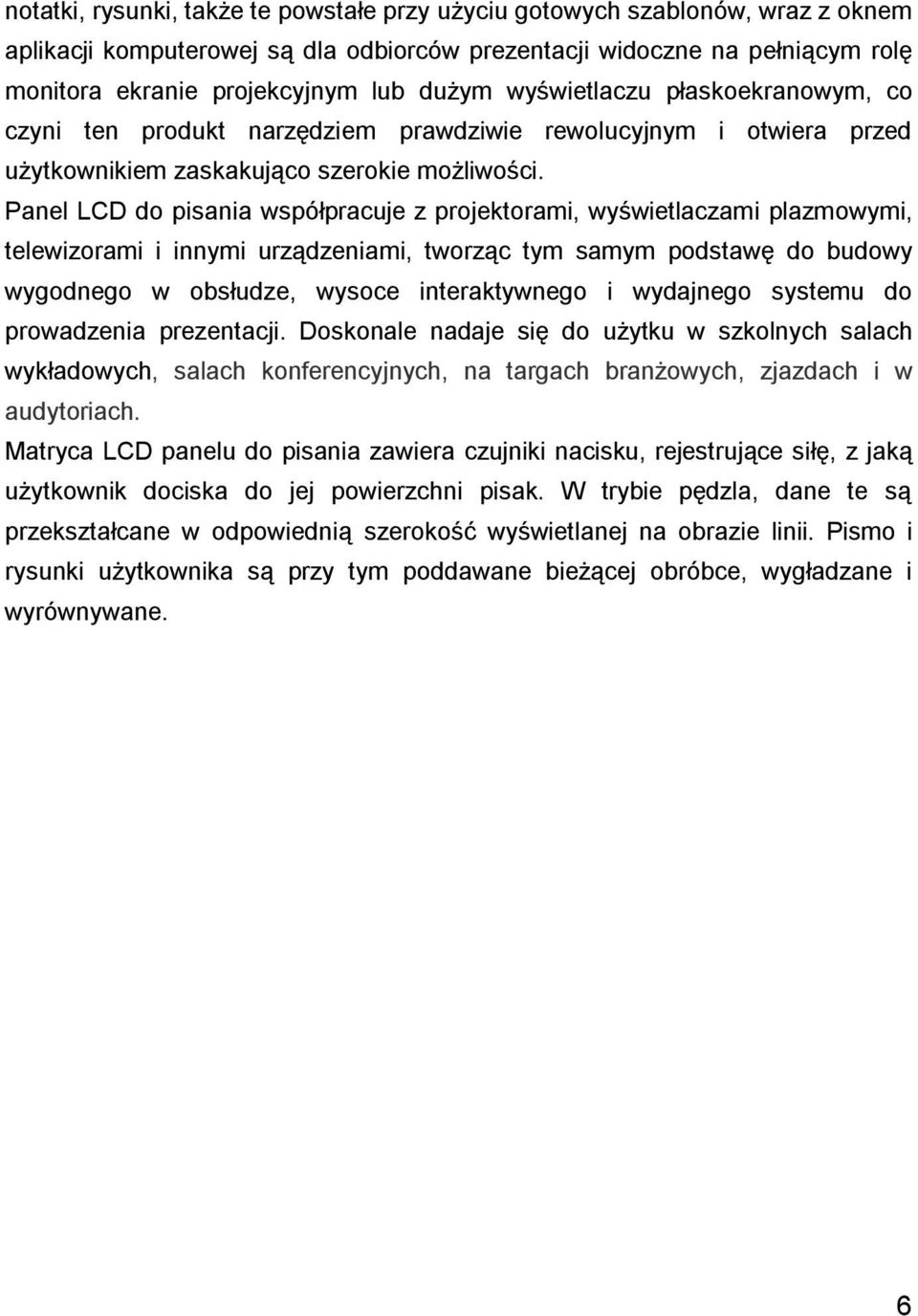

6 notatki, rysunki, także te powstałe przy użyciu gotowych szablonów, wraz z oknem aplikacji komputerowej są dla odbiorców prezentacji widoczne na pełniącym rolę monitora ekranie projekcyjnym lub dużym wyświetlaczu płaskoekranowym, co czyni ten produkt narzędziem prawdziwie rewolucyjnym i otwiera przed użytkownikiem zaskakująco szerokie możliwości. Panel LCD do pisania współpracuje z projektorami, wyświetlaczami plazmowymi, telewizorami i innymi urządzeniami, tworząc tym samym podstawę do budowy wygodnego w obsłudze, wysoce interaktywnego i wydajnego systemu do prowadzenia prezentacji. Doskonale nadaje się do użytku w szkolnych salach wykładowych, salach konferencyjnych, na targach branżowych, zjazdach i w audytoriach. Matryca LCD panelu do pisania zawiera czujniki nacisku, rejestrujące siłę, z jaką użytkownik dociska do jej powierzchni pisak. W trybie pędzla, dane te są przekształcane w odpowiednią szerokość wyświetlanej na obrazie linii. Pismo i rysunki użytkownika są przy tym poddawane bieżącej obróbce, wygładzane i wyrównywane. 6

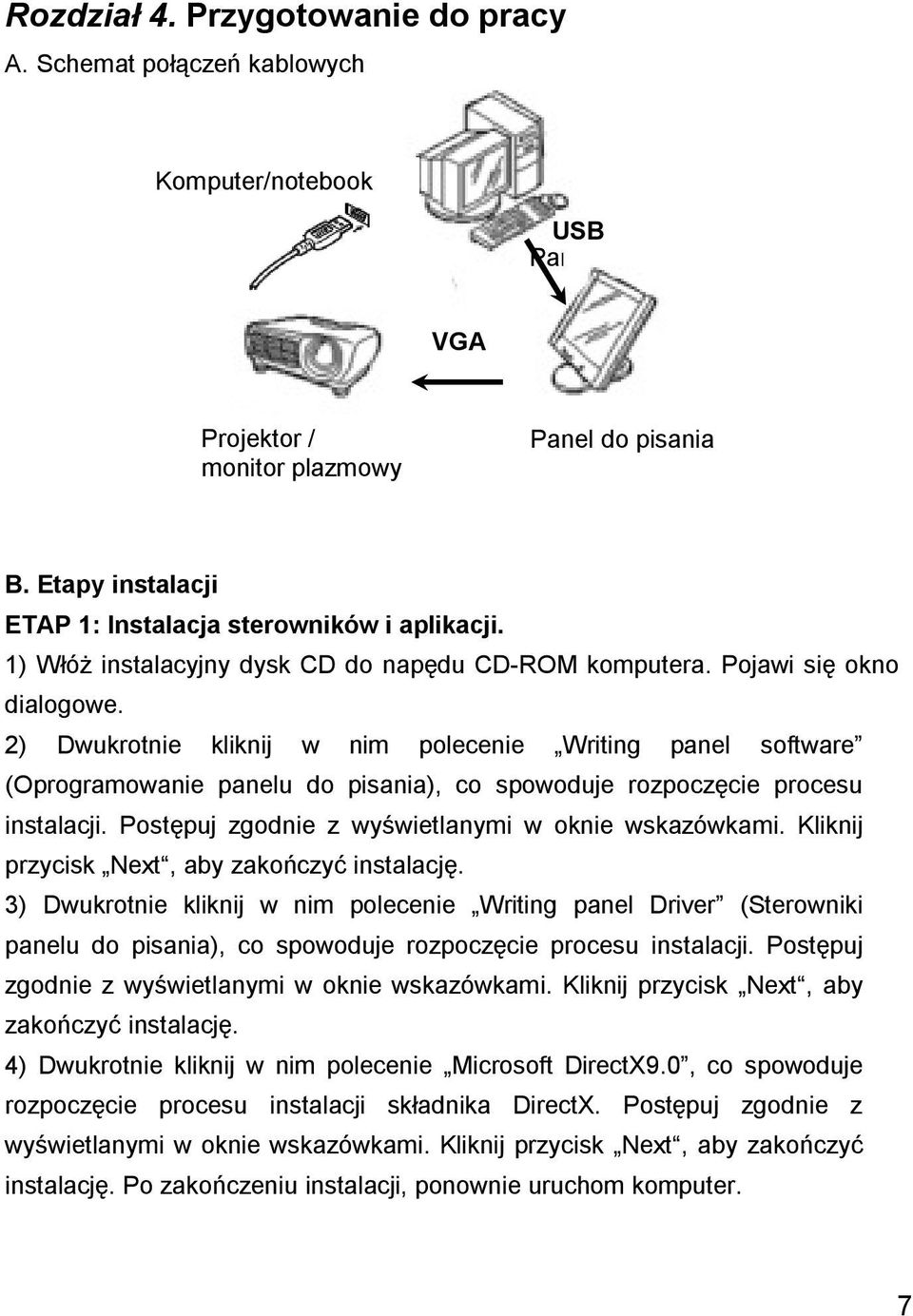

7 Rozdział 4. Przygotowanie do pracy A. Schemat połączeń kablowych Komputer/notebook USB Panel do pisania VGA Projektor / monitor plazmowy Panel do pisania B. Etapy instalacji ETAP 1: Instalacja sterowników i aplikacji. 1) Włóż instalacyjny dysk CD do napędu CD-ROM komputera. Pojawi się okno dialogowe. 2) Dwukrotnie kliknij w nim polecenie Writing panel software (Oprogramowanie panelu do pisania), co spowoduje rozpoczęcie procesu instalacji. Postępuj zgodnie z wyświetlanymi w oknie wskazówkami. Kliknij przycisk Next, aby zakończyć instalację. 3) Dwukrotnie kliknij w nim polecenie Writing panel Driver (Sterowniki panelu do pisania), co spowoduje rozpoczęcie procesu instalacji. Postępuj zgodnie z wyświetlanymi w oknie wskazówkami. Kliknij przycisk Next, aby zakończyć instalację. 4) Dwukrotnie kliknij w nim polecenie Microsoft DirectX9.0, co spowoduje rozpoczęcie procesu instalacji składnika DirectX. Postępuj zgodnie z wyświetlanymi w oknie wskazówkami. Kliknij przycisk Next, aby zakończyć instalację. Po zakończeniu instalacji, ponownie uruchom komputer. 7

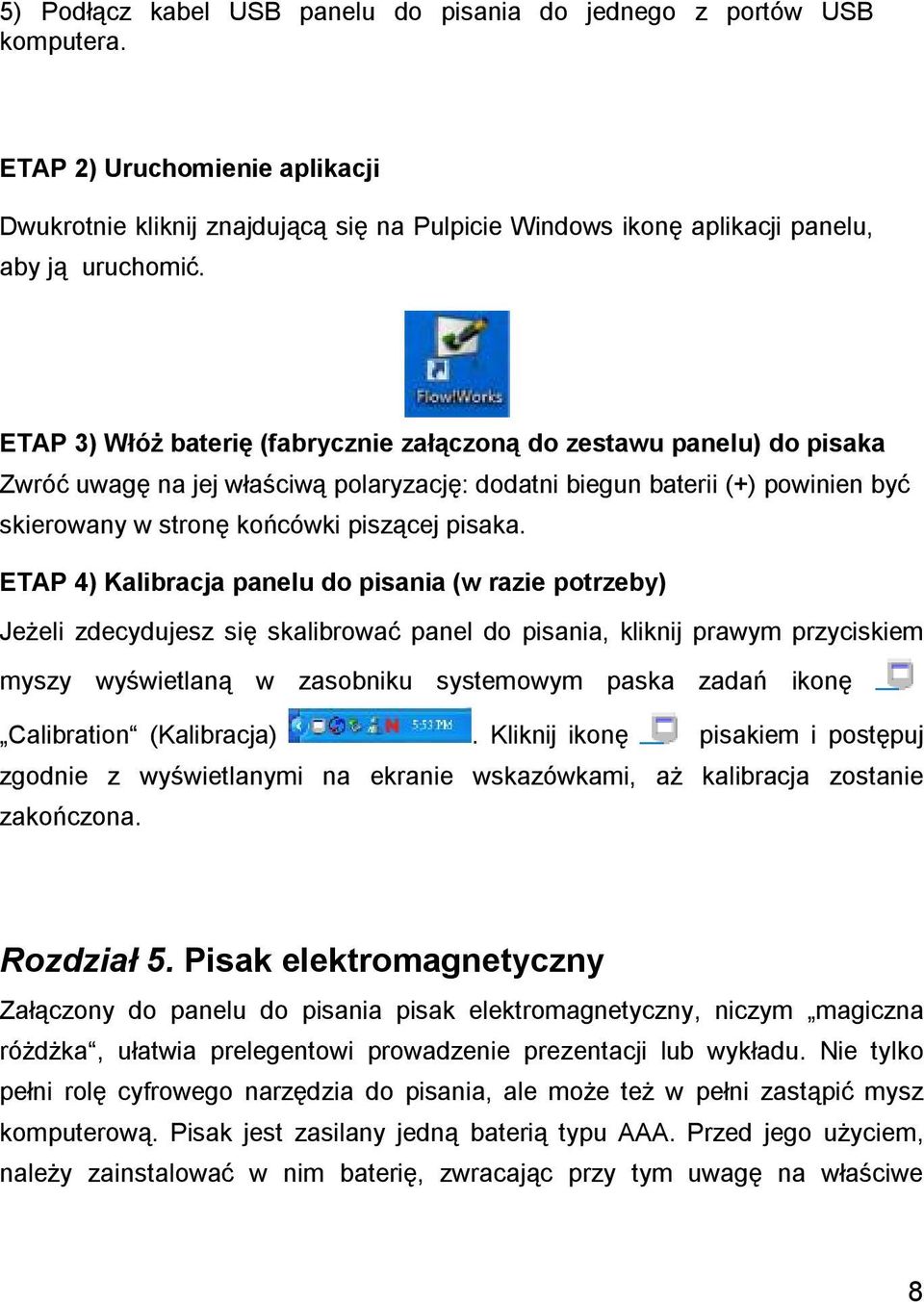

8 5) Podłącz kabel USB panelu do pisania do jednego z portów USB komputera. ETAP 2) Uruchomienie aplikacji Dwukrotnie kliknij znajdującą się na Pulpicie Windows ikonę aplikacji panelu, aby ją uruchomić. ETAP 3) Włóż baterię (fabrycznie załączoną do zestawu panelu) do pisaka Zwróć uwagę na jej właściwą polaryzację: dodatni biegun baterii (+) powinien być skierowany w stronę końcówki piszącej pisaka. ETAP 4) Kalibracja panelu do pisania (w razie potrzeby) Jeżeli zdecydujesz się skalibrować panel do pisania, kliknij prawym przyciskiem myszy wyświetlaną w zasobniku systemowym paska zadań ikonę Calibration (Kalibracja). Kliknij ikonę pisakiem i postępuj zgodnie z wyświetlanymi na ekranie wskazówkami, aż kalibracja zostanie zakończona. Rozdział 5. Pisak elektromagnetyczny Załączony do panelu do pisania pisak elektromagnetyczny, niczym magiczna różdżka, ułatwia prelegentowi prowadzenie prezentacji lub wykładu. Nie tylko pełni rolę cyfrowego narzędzia do pisania, ale może też w pełni zastąpić mysz komputerową. Pisak jest zasilany jedną baterią typu AAA. Przed jego użyciem, należy zainstalować w nim baterię, zwracając przy tym uwagę na właściwe 8

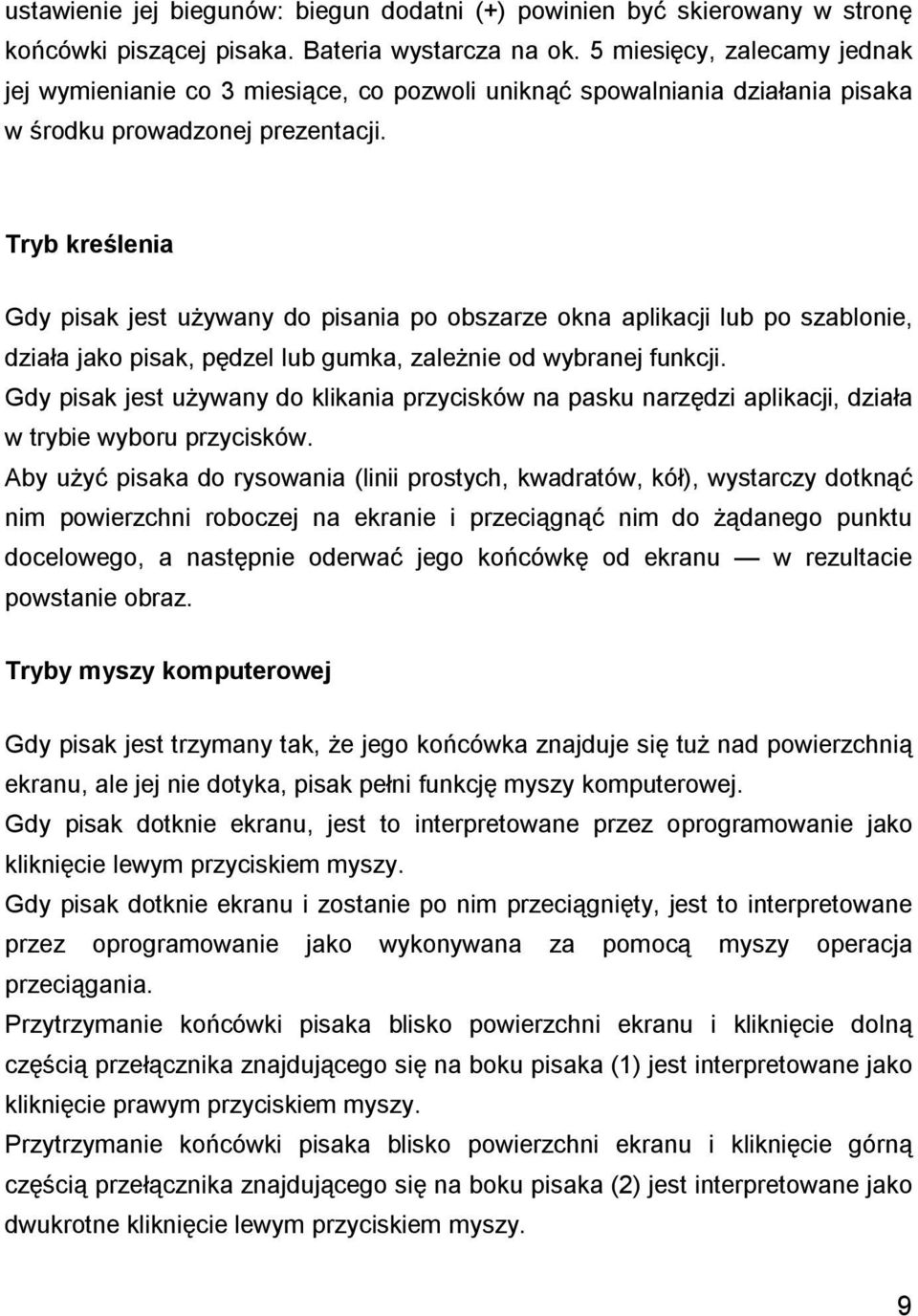

9 ustawienie jej biegunów: biegun dodatni (+) powinien być skierowany w stronę końcówki piszącej pisaka. Bateria wystarcza na ok. 5 miesięcy, zalecamy jednak jej wymienianie co 3 miesiące, co pozwoli uniknąć spowalniania działania pisaka w środku prowadzonej prezentacji. Tryb kreślenia Gdy pisak jest używany do pisania po obszarze okna aplikacji lub po szablonie, działa jako pisak, pędzel lub gumka, zależnie od wybranej funkcji. Gdy pisak jest używany do klikania przycisków na pasku narzędzi aplikacji, działa w trybie wyboru przycisków. Aby użyć pisaka do rysowania (linii prostych, kwadratów, kół), wystarczy dotknąć nim powierzchni roboczej na ekranie i przeciągnąć nim do żądanego punktu docelowego, a następnie oderwać jego końcówkę od ekranu w rezultacie powstanie obraz. Tryby myszy komputerowej Gdy pisak jest trzymany tak, że jego końcówka znajduje się tuż nad powierzchnią ekranu, ale jej nie dotyka, pisak pełni funkcję myszy komputerowej. Gdy pisak dotknie ekranu, jest to interpretowane przez oprogramowanie jako kliknięcie lewym przyciskiem myszy. Gdy pisak dotknie ekranu i zostanie po nim przeciągnięty, jest to interpretowane przez oprogramowanie jako wykonywana za pomocą myszy operacja przeciągania. Przytrzymanie końcówki pisaka blisko powierzchni ekranu i kliknięcie dolną częścią przełącznika znajdującego się na boku pisaka (1) jest interpretowane jako kliknięcie prawym przyciskiem myszy. Przytrzymanie końcówki pisaka blisko powierzchni ekranu i kliknięcie górną częścią przełącznika znajdującego się na boku pisaka (2) jest interpretowane jako dwukrotne kliknięcie lewym przyciskiem myszy. 9

10 USB (1) Kliknięcie prawym przyciskiem myszy (2) Dwukrotne kliknięcie lewym przyciskiem myszy Rozdział 6. Zalety i funkcje 1. Pisze we wszystkich aplikacjach Za pomocą pisaka można pisać we wszystkich aplikacjach komputerowych, np. w programach do prezentacji, na stronach internetowych, w aplikacjach pakietu Office itp. 2. Łatwy i intuicyjny interfejs Panel do pisania oferuje łatwy w użytku i intuicyjny pasek narzędzi. Korzystanie z niego nie wymaga żadnych szczególnych umiejętności obsługi komputera. Pisak umożliwia dostęp do dowolnych plików, zastępując mysz komputerową. Można go też używać do zaznaczania dowolnych ikon. Pisanie na panelu jest tak proste i naturalne, jak przy użyciu tradycyjnego pisaka i arkusza papieru. 3. Prezentowanie w czasie rzeczywistym Panel do pisania oferuje użytkownikowi zestaw przydatnych funkcji, dzięki którym nanoszone na nim pismo i rysunki są niemal natychmiast wyświetlane za pomocą (wymagającego osobnego zakupu) projektora na ekranie projekcyjnym 10

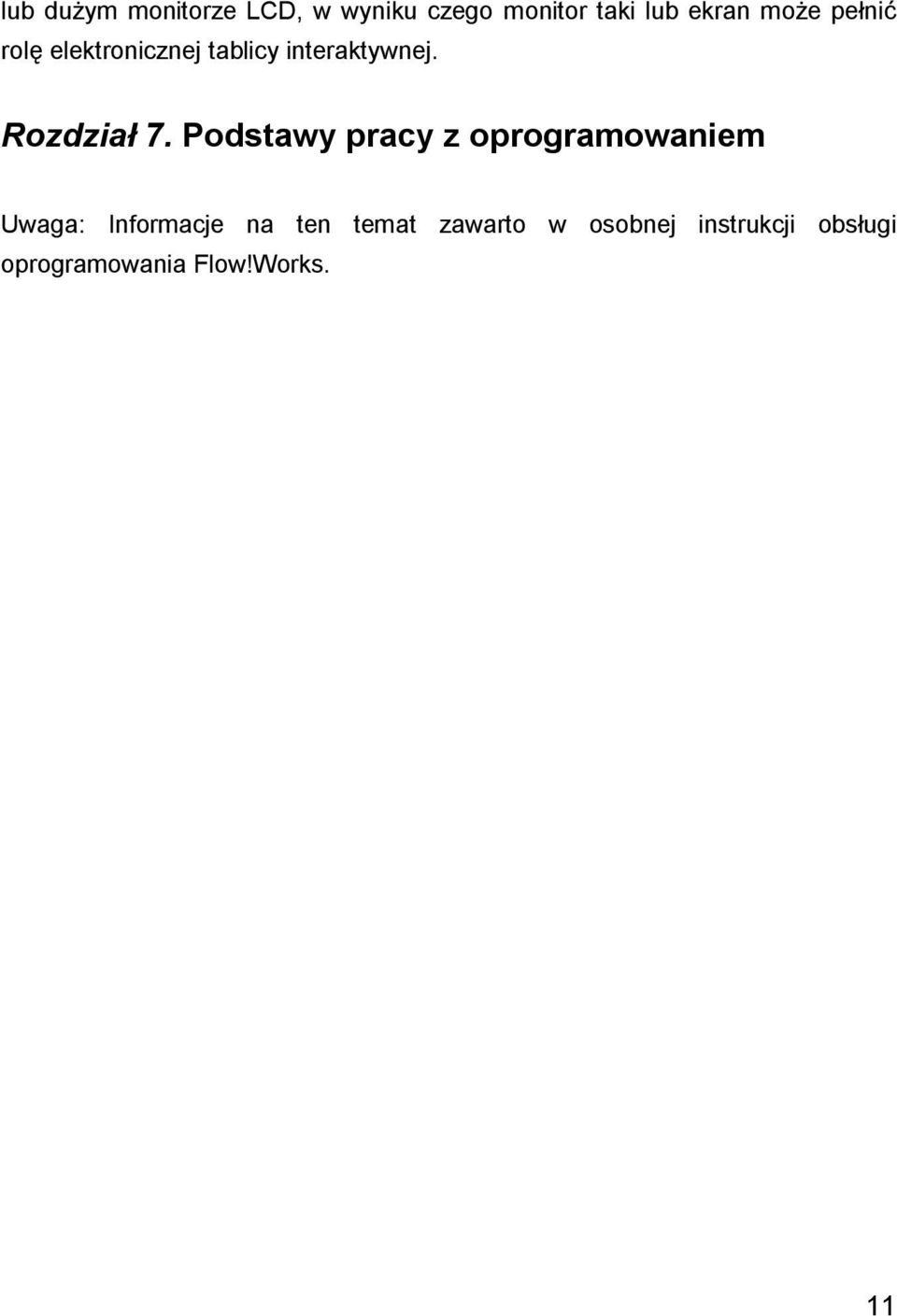

11 lub dużym monitorze LCD, w wyniku czego monitor taki lub ekran może pełnić rolę elektronicznej tablicy interaktywnej. Rozdział 7. Podstawy pracy z oprogramowaniem Uwaga: Informacje na ten temat zawarto w osobnej instrukcji obsługi oprogramowania Flow!Works. 11

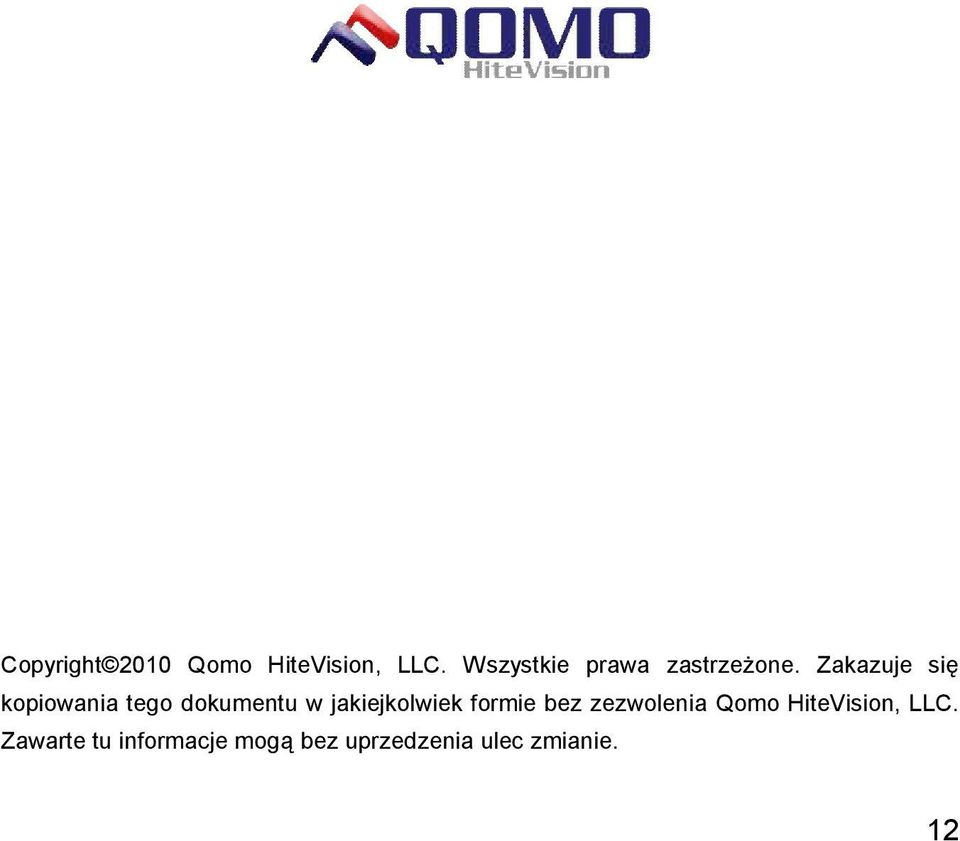

12 Copyright 2010 Qomo HiteVision, LLC. Wszystkie prawa zastrzeżone. Zakazuje się kopiowania tego dokumentu w jakiejkolwiek formie bez zezwolenia Qomo HiteVision, LLC. Zawarte tu informacje mogą bez uprzedzenia ulec zmianie. 12
