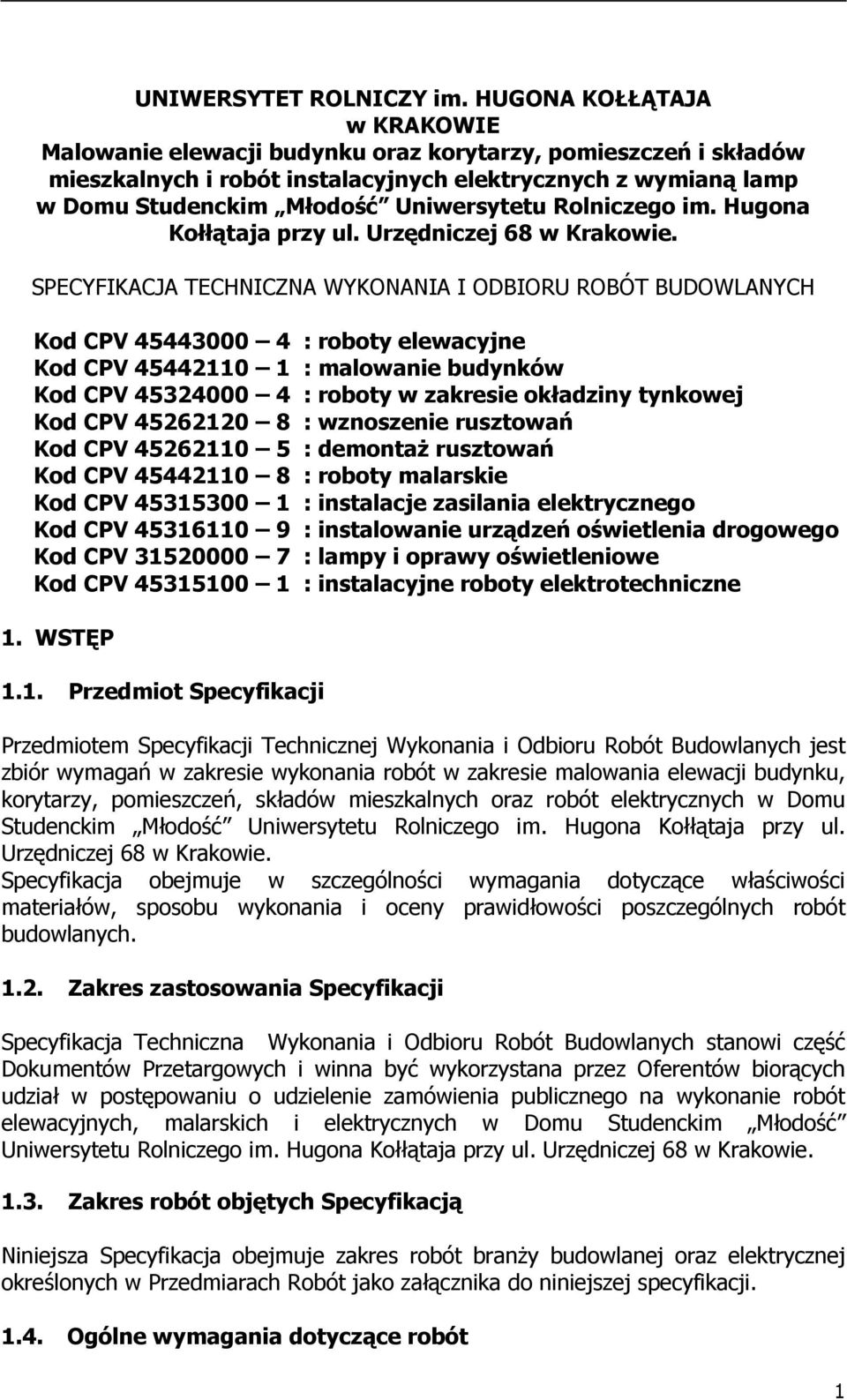

1 UNIWERSYTET ROLNICZY im. HUGONA KOŁŁĄTAJA w KRAKOWIE Malowanie elewacji budynku oraz korytarzy, pomieszczeń i składów mieszkalnych i robót instalacyjnych elektrycznych z wymianą lamp w Domu Studenckim Młodość Uniwersytetu Rolniczego im. Hugona Kołłątaja przy ul. Urzędniczej 68 w Krakowie. SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH Kod CPV : roboty elewacyjne Kod CPV : malowanie budynków Kod CPV : roboty w zakresie okładziny tynkowej Kod CPV : wznoszenie rusztowań Kod CPV : demontaŝ rusztowań Kod CPV : roboty malarskie Kod CPV : instalacje zasilania elektrycznego Kod CPV : instalowanie urządzeń oświetlenia drogowego Kod CPV : lampy i oprawy oświetleniowe Kod CPV : instalacyjne roboty elektrotechniczne 1. WSTĘP 1.1. Przedmiot Specyfikacji Przedmiotem Specyfikacji Technicznej Wykonania i Odbioru Robót Budowlanych jest zbiór wymagań w zakresie wykonania robót w zakresie malowania elewacji budynku, korytarzy, pomieszczeń, składów mieszkalnych oraz robót elektrycznych w Domu Studenckim Młodość Uniwersytetu Rolniczego im. Hugona Kołłątaja przy ul. Urzędniczej 68 w Krakowie. Specyfikacja obejmuje w szczególności wymagania dotyczące właściwości materiałów, sposobu wykonania i oceny prawidłowości poszczególnych robót budowlanych Zakres zastosowania Specyfikacji Specyfikacja Techniczna Wykonania i Odbioru Robót Budowlanych stanowi część Dokumentów Przetargowych i winna być wykorzystana przez Oferentów biorących udział w postępowaniu o udzielenie zamówienia publicznego na wykonanie robót elewacyjnych, malarskich i elektrycznych w Domu Studenckim Młodość Uniwersytetu Rolniczego im. Hugona Kołłątaja przy ul. Urzędniczej 68 w Krakowie Zakres robót objętych Specyfikacją Niniejsza Specyfikacja obejmuje zakres robót branŝy budowlanej oraz elektrycznej określonych w Przedmiarach Robót jako załącznika do niniejszej specyfikacji Ogólne wymagania dotyczące robót 1

2 Wykonawca robót jest odpowiedzialny za jakość ich wykonania oraz zgodność ze Specyfikacją Techniczną oraz poleceniami Inspektora Nadzoru, wyznaczonego przez Zamawiającego Przekazanie terenu budowy Zamawiający przekaŝe Wykonawcy teren budowy w terminie zgodnie z umową. 2. MATERIAŁY Ogólne wymagania dotyczące materiałów Wszystkie materiały zastosowane do realizacji robót powinny odpowiadać, co do jakości wymogom wyrobów dopuszczonych do obrotu i stosowania w budownictwie, określonym w art. 10 ustawy Prawo Budowlane, wymaganiom z przedmiarów robót oraz wymaganiom specyfikacji istotnych warunków zamówienia. Na kaŝde Ŝądanie Zamawiającego (Inspektora nadzoru posiadającego uprawnienia do prowadzenia i nadzorowania w zakresie robót budowlanych) Wykonawca obowiązany jest okazać w stosunku do wskazanych materiałów: certyfikat na znak bezpieczeństwa, deklarację zgodności lub certyfikat zgodności z obowiązującą normą lub aprobatą techniczną. Wszystkie materiały i urządzenia uŝyte do wykonania zadania muszą posiadać świadectwa dopuszczenia do obrotu i stosowania w budownictwie, a przy ich stosowaniu muszą być spełnione zasady określone w załącznikach do tych dokumentów. Wykonawca zobowiązany jest do uzyskania zgody Zamawiającego na zastosowanie materiałów przed ich wbudowaniem. 3. SPRZĘT Do wykonania robót Wykonawca jest zobowiązany zastosować sprzęt i maszyny właściwe dla danego rodzaju robót, który nie spowoduje niekorzystnego wpływu na jakość wykonywanych robót. Nakłady pracy sprzętu winny wynikać z katalogów nakładów rzeczowych, z uwzględnieniem załoŝeń ogólnych i szczegółowych. Sprzęt, maszyny, urządzenia i narzędzia nie gwarantujące zachowania warunków umowy nie zostaną dopuszczone do robót przez Inspektora Nadzoru. 4. TRANSPORT Środki transportu technologicznego i zewnętrznego winny być dobrane przy uwzględnieniu przeciętnej organizacji pracy. 5. WYKONANIE ROBÓT 5.1. Opis robót 2

3 Zakres zadania obejmuje: Wykonanie robót elewacyjnych i malarskich w Domu Akademickim Młodość Uniwersytetu Rolniczego im. Hugona Kołłątaja przy ul. Urzędniczej 68 w Krakowie Prace remontowe budowlane i elektryczne Prace remontowe obejmują zakres robót zgodny z przedmiarami. Wykonanie robót w zakresie odnowienia elewacji budynku obejmuje : - montaŝ rusztowań wiszących, - zabezpieczenie okien, parapetów i innych elementów niemalowanych na elewacji folią polietylenowa, - wykonanie zadaszeń zabezpieczających przy wejściach do budynku, - Przygotowanie starego podłoŝa pod gruntowanie i malowanie poprzez oczyszczenie i zmycie wodą z dodatkiem detergentów oraz przygotowanie powierzchni tynku szpachlą wyrównującą do uzupełniania ubytków, zacierania i scalania elewacji, - gruntowanie tynków przed malowaniem preparatami wzmacniającogruntującymi, - malowanie dwukrotne farbą silikonową przeznaczoną do malowania ścian zewnętrznych w budownictwie, odporną na działanie ekstremalnych czynników atmosferycznych, posiadającą właściwości hydrofobowe (chroni ściany przed nasiąkaniem wodą), odporną na zanieczyszczenia i kurz. Wymogi techniczne farby elewacyjnej: gęstość 20±0,5 C, [g/cm3] - 1,45-1,65 zawartość części stałych, min (%wag) - 60+/-2 współczynnik przenikania pary wodnej - DuŜy Klasa 1 grubość powłoki na sucho [µm] - > 50 < 100 wielkość ziarna [µm] - < 100 Drobne połysk - mat przepuszczalność wody - średnia Klasa 2 Wykonanie robót w zakresie malowania pomieszczeń obejmuje : - zabezpieczenie podłóg tekturą, mebli i okien folią, - zeskrobanie i zmycie starej farby w pomieszczeniach, - przygotowanie powierzchni do malowania z poszpachlowaniem nierówności i naprawą drobnych uszkodzeń i rys na tynkach, - gruntowanie tynków przed malowaniem preparatami gruntującymi, - malowanie dwukrotne farbami lateksowymi sufitów na kolor biały, - malowanie dwukrotne farbami lateksowymi o wysokiej odporności na szorowanie na mokro (Klasa I < ubytek 5 µm po 200 cyklach szorowania, kolor do uzgodnienia z kierownikiem obiektu) tynków wewnętrznych ścian, 3

4 - roboty porządkowe po wykonaniu robót: wywóz zabrudzonej folii, tektury, gruzu i zmycie podłóg. Roboty wykonywać zgodnie z warunkami technicznymi wykonywania i odbioru robót budowlanych, obowiązującymi przepisami i prawem budowlanym Prace remontowe elektryczne Prace remontowe obejmują zakres robót zgodny z przedmiarami robót elektrycznych. -wymiana oświetlenia zewnętrznego Wykonanie robót elektrycznych na elewacji zewnętrznej budynku obejmuje wymianę opraw oświetlenia zewnętrznego na nowoczesne wykonane w technologii LED wraz z oczyszczeniem i pomalowaniem wysięgników. Oprawy oświetleniowe zewnętrzne: BGS213 ECO82/740 PSU II 48/60A PL lub równowaŝne tj. o parametrach nie gorszych niŝ: Strumień świetlny oprawy nie mniejszy niŝ 6749lm Moc oprawy nie większa niŝ 67W Minimalna skuteczność świetlna 100lm/W Temperatura barwowa światła 4000K Wskaźnik oddawania barw >=70 Źródło światła wymienialne Klasa ochronności- II Ochrona przed wnikaniem pyłu i wody minimum IP 66 Odporność mechaniczna minimum IK08 Modena LED lub równowaŝne tj. o parametrach nie gorszych niŝ: Strumień świetlny oprawy nie mniejszy niŝ 2540 lm Moc oprawy nie większa niŝ 24W Minimalna skuteczność świetlna 106 lm/w Temperatura barwowa światła 4000K Wskaźnik oddawania barw >= 89 Klasa ochronności- I Ochrona przed wnikaniem pyłu i wody minimum IP 66 Odporność mechaniczna minimum IK10 -wymiana oświetlenia wewnętrznego Wykonanie robót elektrycznych wewnątrz budynku obejmuje wymianę opraw oświetlenia wewnętrznego na korytarzach Domu Studenckiego na nowoczesne wykonane w technologii LED wraz z montaŝem czujników ruchu. 4

5 Oprawy oświetleniowe wewnętrzne: KP- Kaseton podtynkowy 60x60 30W lub równowaŝne tj. o parametrach nie gorszych niŝ: Moc całkowita lampy 30W Skuteczność świetlna 105 lm/w Strumień świetlny roboczy lampy lm (Tj = 60 C, Ta = 25 C) Temperatura barwowa K Współczynnik barwy(cri) Ra > 80 Skuteczność świetlna diod 150 lm/w Czas pracy (trwałość) > godzin Ochrona przed wnikaniem pyłu i wody minimum - IP 44 KP- Kaseton natynkowy 60x60 30W lub równowaŝne tj. o parametrach nie gorszych niŝ: Moc całkowita lampy 30W Skuteczność świetlna 105 lm/w Strumień świetlny roboczy lampy lm (Tj = 60 C, Ta = 25 C) Temperatura barwowa K Współczynnik barwy(cri) Ra > 80 Skuteczność świetlna diod 150 lm/w Czas pracy (trwałość) > godzin Ochrona przed wnikaniem pyłu i wody minimum - IP 44 Modena Mini LED lub równowaŝne tj. o parametrach nie gorszych niŝ: Strumień świetlny oprawy nie mniejszy niŝ 1700 lm Moc oprawy nie większa niŝ 18W Minimalna skuteczność świetlna 94 lm/w Temperatura barwowa światła 4000K Wskaźnik oddawania barw >= 89 Klasa ochronności- I Ochrona przed wnikaniem pyłu i wody minimum IP 54 Odporność mechaniczna minimum IK Warunki wykonania robót Wykonawca jest odpowiedzialny za prowadzenie robót zgodnie z Umową oraz za jakość zastosowanych materiałów i wykonywanych robót, za ich zgodność z przedmiarami robót oraz poleceniami Inspektora Nadzoru. Wszystkie roboty naleŝy wykonać wg Warunków technicznych wykonania i odbioru robót budowlanych oraz obowiązujących norm. Ustanowienie Kierownika Budowy z uprawnieniami budowlanymi do kierowania robotami w specjalności konstrukcyjno-budowlanej posiadającego aktualne zaświadczenie o przynaleŝności do OIIB, kierownika robót z uprawnieniami budowlanymi do kierowania robotami w specjalności instalacyjnej w zakresie instalacji i urządzeń elektrycznych, posiadającego zaświadczenia kwalifikacyjne D oraz aktualne zaświadczenie o przynaleŝności do OIIB. 5

6 Remont prowadzony będzie w obiekcie czynnym i do Wykonawcy będzie naleŝało zabezpieczenie pomieszczeń remontowanych dla uniknięcia zabrudzenia całego obiektu. Wykonawca zobowiązany jest do zorganizowania terenu budowy i zaplecza budowy na własny koszt oraz zapewnić swoim pracownikom oddzielne pomieszczenie socjalne wraz z toaletami na zewnątrz budynku. Zalecane jest aby przed złoŝeniem oferty, oferent zapoznał się z obiektem i zgłosił ewentualne uwagi. 6. ODBIÓR I ROZLICZENIE ROBÓT Roboty zanikające naleŝy zgłaszać do odbioru inspektorskiego. Warunkiem przystąpienia do odbioru końcowego będzie zakończenie robót, potwierdzone pisemnie do Zamawiającego oraz przedłoŝenie kompletu dokumentów odbiorowych w tym protokoły z badań i pomiarów instalacji elektrycznych. Termin realizacji: Remont elewacji od dnia 09.VIII.2016 r. do dnia 31.X.2016 r. Malowanie pomieszczeń i składów mieszkalnych od dnia 09.VIII.2016 r. do dnia 20.IX.2016 r. 6
