1 Rozwiązania Energooszczędne Poradnik 1+1=1 Regulacja wodnych systemów klimatyzacji i ogrzewania

2 KONTAKT Z DANFOSS: OGRZEWNICTWO, WENTYLACJA, KLIMATYZACJA Specjaliści ds. Techniczno-Handlowych - podział na regiony Dariusz Kopiszka Lech Tomczak Marek Kołodziejski Andrzej Siemieniuk Marianna Stępień Daniel Łukasik Gerard Cempel Martyna Zasławska Agata Syropolska Marcin Czarnyszewicz Przemysław Morawski Cezary Pytko Andrzej Ptak Kazimierz Trojniar Sebastian Brzoza Andrzej Händel Iwona Dobrowolska-Syc W celu uzyskania informacji o produktach, zachęcamy również do korzystania z naszej strony internetowej: Na stronie tej znajdziesz: - programy wspomagające dobór różnego rodzaju urządzeń, w tym: program doboru zaworów z napędami, program doboru automatyki węzła cieplnego, kalkulator do doboru przewodu ssawnego, - zawsze aktualną dokumentację techniczną: karty katalogowe, instrukcje montażu oraz certyfikaty, które dostępne są przy opisie produktu, - własną listę produktów, działającą na zasadzie podobnej do koszyka zakupów w sklepie internetowym - ułatwia nawigację i tworzenie konkretnej grupy produktów na potrzeby projektu lub zamówienia, - informacje o bieżących nowościach w ofercie: nowe produkty i bieżące promocje. 2

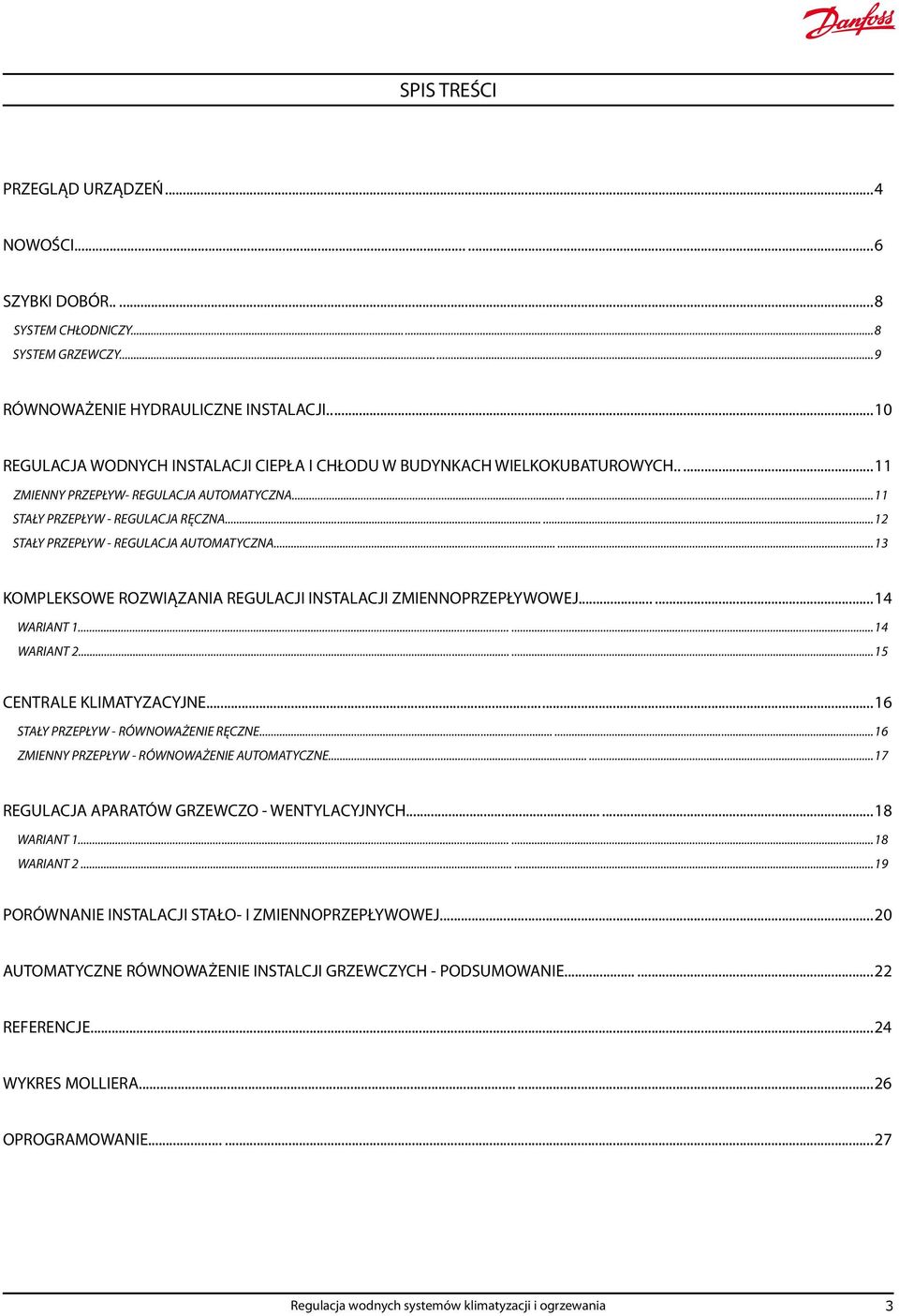

3 SPIS TREŚCI PRZEGLĄD URZĄDZEŃ...4 NOWOŚCI SZYBKI DOBÓR SYSTEM CHŁODNICZY...8 SYSTEM GRZEWCZY RÓWNOWAŻENIE HYDRAULICZNE INSTALACJI...10 REGULACJA WODNYCH INSTALACJI CIEPŁA I CHŁODU W BUDYNKACH WIELKOKUBATUROWYCH ZMIENNY PRZEPŁYW- REGULACJA AUTOMATYCZNA...11 STAŁY PRZEPŁYW - REGULACJA RĘCZNA STAŁY PRZEPŁYW - REGULACJA AUTOMATYCZNA KOMPLEKSOWE ROZWIĄZANIA REGULACJI INSTALACJI ZMIENNOPRZEPŁYWOWEJ WARIANT WARIANT CENTRALE KLIMATYZACYJNE...16 STAŁY PRZEPŁYW - RÓWNOWAŻENIE RĘCZNE ZMIENNY PRZEPŁYW - RÓWNOWAŻENIE AUTOMATYCZNE REGULACJA APARATÓW GRZEWCZO - WENTYLACYJNYCH WARIANT WARIANT PORÓWNANIE INSTALACJI STAŁO- I ZMIENNOPRZEPŁYWOWEJ...20 AUTOMATYCZNE RÓWNOWAŻENIE INSTALCJI GRZEWCZYCH - PODSUMOWANIE REFERENCJE...24 WYKRES MOLLIERA...26 OPROGRAMOWANIE

4 PRZEGLĄD URZĄDZEŃ Nazwa ASV-PV + ASV-M Opis Automatyczne regulatory różnicy ciśnienia z regulowaną nastawą różnicy ciśnienia 5 40 kpa Zakres średnic [mm] zakres k vs [m 3 /h] 1,6; 2,5; 4; 6,3; 10 Uwagi - wersja ASV-P + ASV-M ze stałą nastawą różnicy ciśnienia10 kpa - wersja ASV-PV Plus + ASV-M z regulowaną nastawą różnicy ciśnienia kpa ASV-PV Automatyczne regulatory różnicy ciśnienia z regulowaną nastawą różnicy ciśnienia wersja z regulowaną nastawą różnicy ciśnień w zaresie: kpa, 35 75kPa, kPa, dostępność:koniec 2007r. MSV-C Ręczny zawór równoważący z nastawą i złączkami pomiarowymi ,8; 3,8; 7; 14; 20; 41 Parametry pracy: T max =120 o C, dp max = 1,5 bar, PN16. Wykonanie z mosiądzu lub mosiądzu DZR* MSV-C Ręczny zawór równoważący z nastawą bez możliwości pomiaru ,9; 7,3; 11,8; 21,6; 28,5; 50,5 Parametry pracy: T max =120 o C, dp max = 1,5 bar, PN16. Wykonanie z mosiądzu lub mosiądzu DZR* MSV-I Ręczny zawór równoważący z nastawą i złączkami pomiarowymi ,6; 2,5; 4; 6,3; 10; 16 Parametry pracy: T max =120 o C, dp max = 1,5 bar, PN16. MSV-M Zawór odcinający ,6; 2,5; 4; 6,3; 10; 16 W komplecie z zaworem MSV-I daje możliwość odcięcia gałęzi i spustu wody MSV-F2 Ręczny zawór równoważący z nastawą i zaślepionymi gniazdami na złączki pomiarowe do zabudowy kołnierzowej , ,2 PN16, zakres temp. od -10 o C do 130 o C (wersja PN25 - zakres od -10 o C do 150 o C) AB-QM Wielofunkcyjny automatyczny zawór równoważący - z gwintem zewnętrznym Zakres przepływu [l/h]: Współpracuje z napędami:twa-z ABNM-Z 24V (0-10 V) AMV(E) -110 NL Wersja PLUS ze złączkami pomiarowymi AB-QM Wielofunkcyjny automatyczny zawór równoważący - z gwintem zewnętrznym Zakres przepływu [l/h]: Współpracuje z napędami: AME-15 (0-10 V) AB-QM Wielofunkcyjny automatyczny zawór równoważący do zabudowy kołnierzowej Zakres przepływu [l/h]: Współpracuje z napędami: AME-15 (0-10 V) TWA-Z NC Elektryczny napęd termiczny on/off - - Współpracuje z zaworem AB-QM DN (DN25,32 tylko do 60% Q max ) Zasilanie: 24 i 230 V ABNM-Z 24V Napęd elektryczny (0-10V) - - Wymaga adaptera przy współpracy z zaworem AB-QM DN (DN25,32 tylko do 60% Q max ) AMV (E) 110 NL Napęd elektryczny z sygnałem sterującym AMV-3-punktowym AME - modulowanym 0-10V - - Zasilanie: 24V (AMV i AME) prędkość 24 s/mm 4

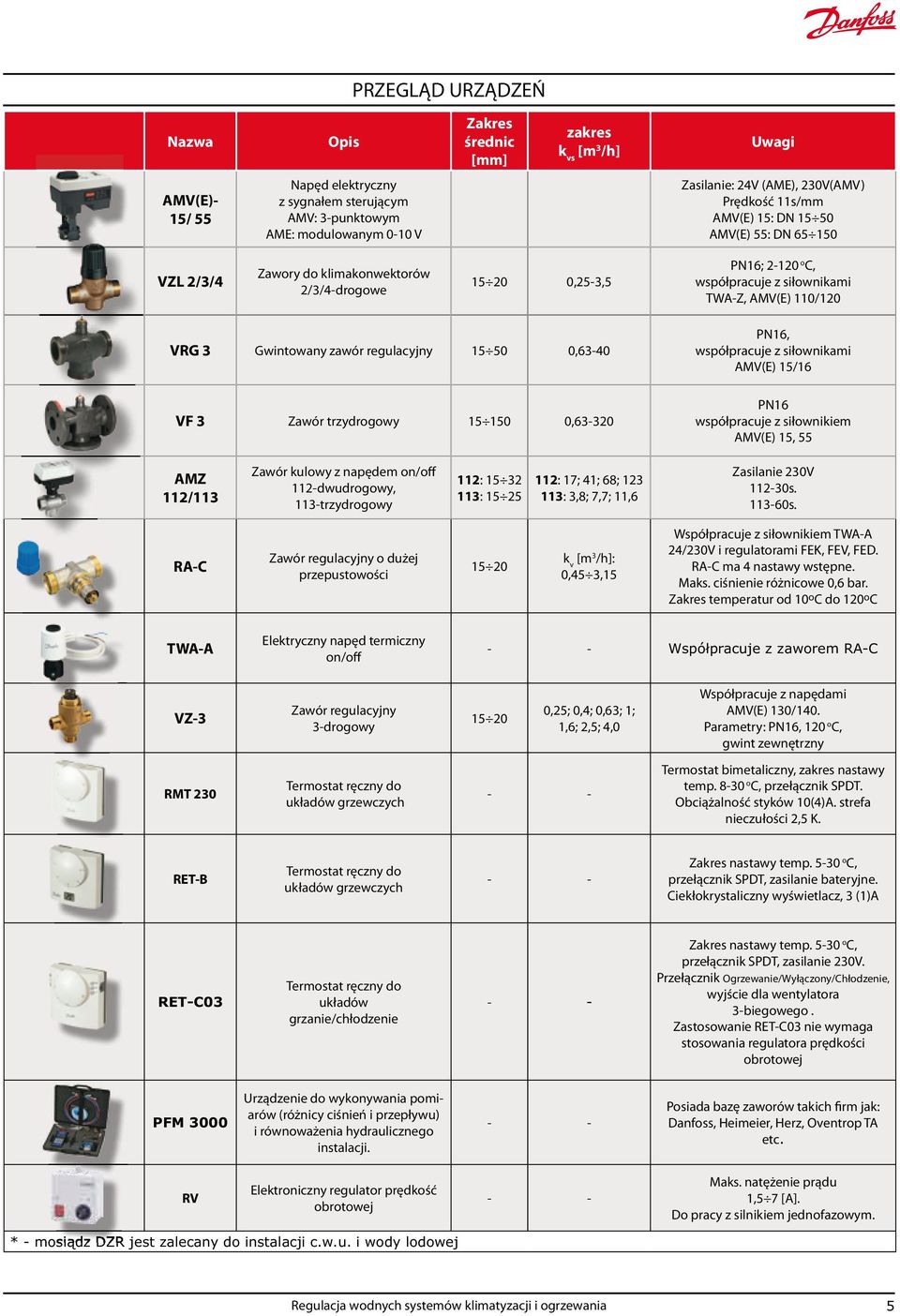

5 PRZEGLĄD URZĄDZEŃ Nazwa Opis Zakres średnic [mm] zakres k vs [m 3 /h] Uwagi AMV(E)- 15/ 55 Napęd elektryczny z sygnałem sterującym AMV: 3-punktowym AME: modulowanym 0-10 V Zasilanie: 24V (AME), 230V(AMV) Prędkość 11s/mm AMV(E) 15: DN AMV(E) 55: DN VZL 2/3/4 Zawory do klimakonwektorów 2/3/4-drogowe ,25-3,5 PN16; o C, współpracuje z siłownikami TWA-Z, AMV(E) 110/120 VRG 3 Gwintowany zawór regulacyjny ,63-40 PN16, współpracuje z siłownikami AMV(E) 15/16 VF 3 Zawór trzydrogowy , PN16 współpracuje z siłownikiem AMV(E) 15, 55 AMZ 112/113 Zawór kulowy z napędem on/off 112-dwudrogowy, 113-trzydrogowy 112: : : 17; 41; 68; : 3,8; 7,7; 11,6 Zasilanie 230V s s. RA-C Zawór regulacyjny o dużej przepustowości k v [m 3 /h]: 0,45 3,15 Współpracuje z siłownikiem TWA-A 24/230V i regulatorami FEK, FEV, FED. RA-C ma 4 nastawy wstępne. Maks. ciśnienie różnicowe 0,6 bar. Zakres temperatur od 10 o C do 120 o C TWA-A Elektryczny napęd termiczny on/off - - VZ-3 Zawór regulacyjny 3-drogowy ,25; 0,4; 0,63; 1; 1,6; 2,5; 4,0 Współpracuje z napędami AMV(E) 130/140. Parametry: PN16, 120 o C, gwint zewnętrzny RMT 230 Termostat ręczny do układów grzewczych - - Termostat bimetaliczny, zakres nastawy temp o C, przełącznik SPDT. Obciążalność styków 10(4)A. strefa nieczułości 2,5 K. RET-B Termostat ręczny do układów grzewczych - - Zakres nastawy temp o C, przełącznik SPDT, zasilanie bateryjne. Ciekłokrystaliczny wyświetlacz, 3 (1)A RET-C03 Termostat ręczny do układów grzanie/chłodzenie - Zakres nastawy temp o C, przełącznik SPDT, zasilanie 230V. Przełącznik Ogrzewanie/Wyłączony/Chłodzenie, wyjście dla wentylatora 3-biegowego. Zastosowanie RET-C03 nie wymaga stosowania regulatora prędkości obrotowej PFM 3000 Urządzenie do wykonywania pomiarów (różnicy ciśnień i przepływu) i równoważenia hydraulicznego instalacji. - - Posiada bazę zaworów takich firm jak: Danfoss, Heimeier, Herz, Oventrop TA etc. RV Elektroniczny regulator prędkość obrotowej - - Maks. natężenie prądu 1,5 7 [A]. Do pracy z silnikiem jednofazowym. 5

6 NOWOŚCI Wielofunkcyjny automatyczny zawór równoważący AB-QM AB - QM Maxymalna funkcjonalność MOŻLIWOŚĆ OBNIŻENIA KOSZTÓW zmniejszenie ilości zaworów niezbędnych do zapewnienia równowagi i regulacji instalacji, precyzyjna i dynamiczna regulacja, uniknięcie pomiarów i regulacji podczas rozruchu dalszej rozbudowy, pomijalnie niskie koszty eksploatacji ZWARTA ZABUDOWA montaż zaworu przy ograniczonej przestrzeni ŁATWIEJSZE NASTAWIANIE przyjazna i łatwa w obsłudze skala nastaw, szybkie ustawianie bez używania narzędzi raz nastawiona wartość może być utrzymywana niezależnie od zmian geometrii instalacji DWA W JEDNYM możliwość jednoczesnej regulacji przepływu i automatycznego równoważenia hydraulicznego, zawór regulacyjny z napędem elektrycznym i automatyczny ogranicznik przepływu w jednym Zakres przepływu: [l/h] Zakres średnic: mm Wersja PLUS - ze złączkami pomiarowymi Ciśnienie różnicowe : bar ( kpa) Zakres temp.: -10 o C do 120 o C 1+1=1 PRECYZYJNA REGULACJA stały spadek ciśnienia na grzybku, stały, wysoki autorytet równy 1, uniezależnienie przepływu od wahań ciśnienia dyspozycyjnego w instalacji, możliwość używania małych napędów ABNM, TWA-Z, AMV(E) SIŁOWNIKI - W układach ze zmiennym przepływem zawór AB-QM może być również wykorzystany do regulacji temperatury. Wymagana jest jedynie rozbudowa o napęd Danfoss właściwy dla rozważnego systemu. TWA-Z Siłownik termiczny on/off 24 V NC/NO 230 V NC/NO. ABNM Siłownik termiczny modulowany 0-10 V DC 24 V NC. AME 15 Siłownik elektryczny modulowany 0-10 V 24 V AMV (E) 110NL Siłownik elektryczny 3 punktowy (24V) lub modulowany 0-10V, 24 V 6

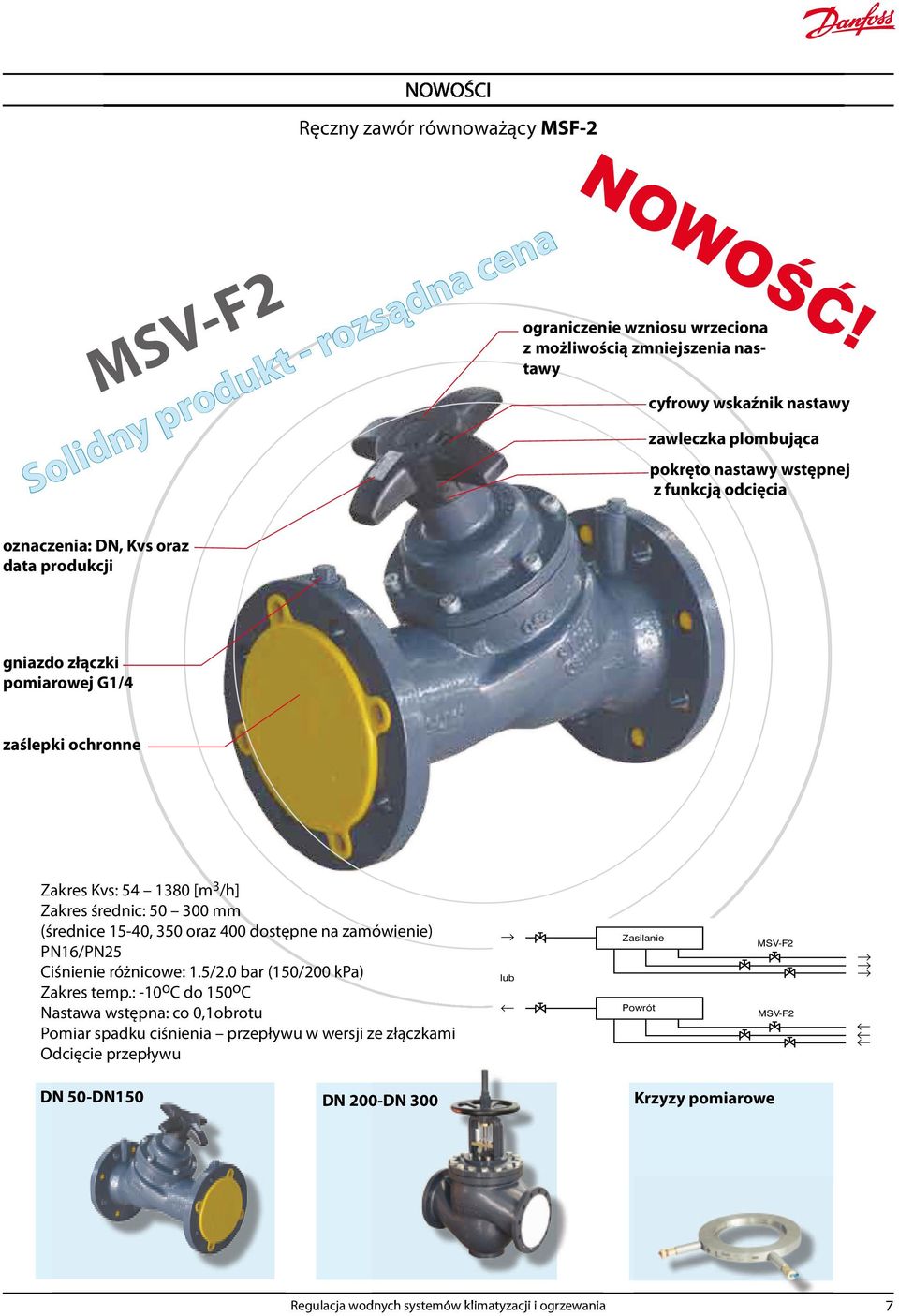

7 NOWOŚCI Ręczny zawór równoważący MSF-2 MSV-F2 Solidny produkt - rozsądna cena ograniczenie wzniosu wrzeciona z możliwością zmniejszenia nastawy cyfrowy wskaźnik nastawy zawleczka plombująca pokręto nastawy wstępnej z funkcją odcięcia oznaczenia: DN, Kvs oraz data produkcji gniazdo złączki pomiarowej G1/4 zaślepki ochronne Zakres Kvs: [m 3 /h] Zakres średnic: mm (średnice 15-40, 350 oraz 400 dostępne na zamówienie) PN16/PN25 Ciśnienie różnicowe: 1.5/2.0 bar (150/200 kpa) Zakres temp.: -10 o C do 150 o C Nastawa wstępna: co 0,1obrotu Pomiar spadku ciśnienia przepływu w wersji ze złączkami Odcięcie przepływu lub Zasilanie Powrót MSV-F2 MSV-F2 DN 50-DN150 DN 200-DN 300 Krzyzy pomiarowe 7

8 8 SYSTEM CHŁODNICZY STAŁY PRZEPŁYW ZMIENNY PRZEPŁYW ZAWORY AUTOMATYCZNE ZALECANE: OGRANICZNIKI PRZEPŁYWU AB-QM ZAWORY RĘCZNE ZALECANE: MSV-F/MSV-C/ MSV-I/USV-I STAŁE CIŚNIENIE DYSPOZYCYJNE ZALECANE: ASV-P +ASV-M REGULATORY RÓŻNICY CIŚNIEŃ REGULOWANE CIŚNIENIE DYSPOZYCYJNE ZALECANE: ASV-PV +ASV-M ASV-PV (DUŻE ŚREDNICE) WIELOFUNKCYJNE AUTOMATYCZNE ZAWORY RÓWNOWAŻĄCE ZAWÓR REGULACYJNY Z NAPĘDEM ELEKTRYCZNYM I AUTOMATYCZNY OGRANICZNIK PRZEPŁYWU W JEDNYM ZALECANE: AB-QM +TWA-Z/ AB-QM + ABNM/ AB-QM +AMV(E) SZYBKI DOBÓR - SYSTEM CHŁODNICZY

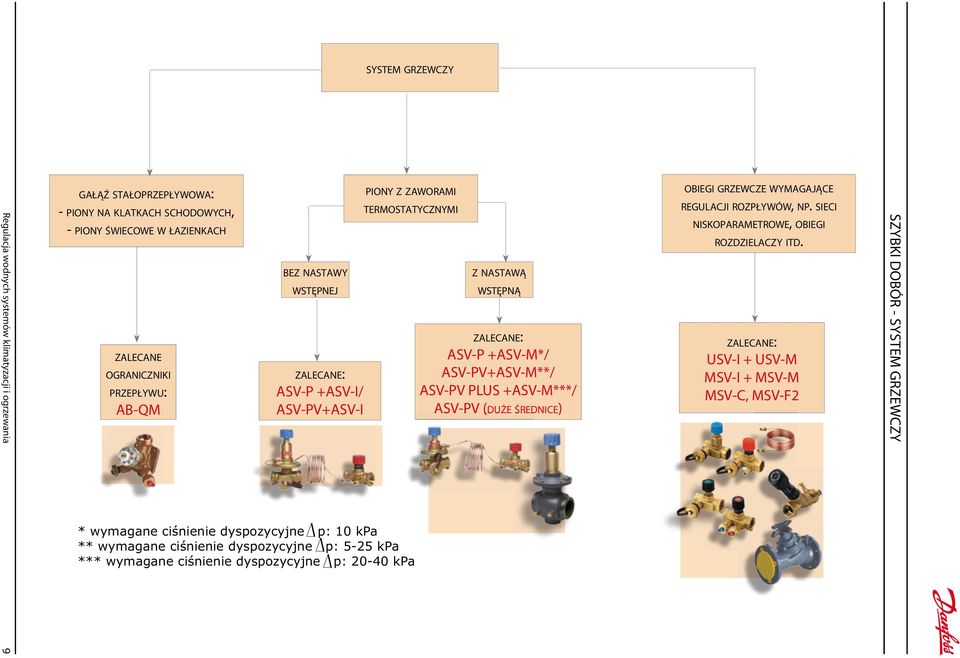

9 SYSTEM GRZEWCZY 9 GAŁĄŹ STAŁOPRZEPŁYWOWA: - PIONY NA KLATKACH SCHODOWYCH, - PIONY ŚWIECOWE W ŁAZIENKACH ZALECANE OGRANICZNIKI PRZEPŁYWU: AB-QM BEZ NASTAWY WSTĘPNEJ ZALECANE: ASV-P +ASV-I/ ASV-PV+ASV-I PIONY Z ZAWORAMI TERMOSTATYCZNYMI Z NASTAWĄ WSTĘPNĄ ZALECANE: ASV-P +ASV-M*/ ASV-PV+ASV-M**/ ASV-PV PLUS +ASV-M***/ ASV-PV (DUŻE ŚREDNICE) OBIEGI GRZEWCZE WYMAGAJĄCE REGULACJI ROZPŁYWÓW, NP. SIECI NISKOPARAMETROWE, OBIEGI ROZDZIELACZY ITD. ZALECANE: USV-I + USV-M MSV-I + MSV-M MSV-C, MSV-F2 SZYBKI DOBÓR - SYSTEM GRZEWCZY

10 RÓWNOWAŻENIE HYDRAULICZNE INSTALACJI NA CZYM POLEGA RÓWNOWAŻENIE HYDRAULICZNE? zapewnienie właściwego przepływu zapewnienie właściwego ciśnienia dyspozycyjnego SKUTKI BRAKU ZRÓWNOWAENIA INSTALACJI hałas niewłaściwe wydajności błędna regulacja temperatury wydłużenie czasu rozruchu instalacjii zwiększenie zużycia energii STAŁY CZY ZMIENNY PRZEPŁYW? INSTALACJE MOŻNA PODZIELIĆ NA DWA RODZAJE STAŁOPRZEPŁYWOWE: spadek ciśnienia jest stały przepływ jest stały ZMIENNOPRZEPŁYWOWE: wymagana regulacja przepływu i ciśnienia dyspozycyjnego! RĘCZNE ZAWORY RÓWNOWAŻĄCE LUB AUTOMATYCZNE OGRANICZNIKI PRZEPŁYWU AUTOMATYCZNE ZAWORY RÓWNOWAŻĄCE Automatyczne ograniczniki przepływu -AQ, AB-QM ZMIENNY PRZEPŁYW* * - uwzględniono koszt sprzęgła hydraulicznego, zaworów upustowych i dodatkowych pomp między agregatem chłodniczym a sprzęgłem hydraulicznym Ręczne zawory równoważące - MSV-C, MSV-I, MSV-F STAŁY PRZEPŁYW Koszt urządzeń Koszt instalacji / montażu Koszt równoważenia

11 REGULACJA WODNYCH INSTALACJI CIEPŁA I CHŁODU W BUDYNKACH WIELKOKUBATUROWYCH Zmienny przepływ - regulacja automatyczna 3 klimakonwektor, aparat indukcyjny, chłodnica, nagrzewnica klimakonwektor, aparat indukcyjny, chłodnica, nagrzewnica 4 4 ROZDZIELACZ NIE JEST KONIECZNE TRADYCYJNE RÓWNOWAŻENIE INSTALACJI Zalety: - automatyczne równoważenie przepływów przez poszczególne odbiorniki; - regulacja tylko przy odbiornikach - ograniczenie liczby zaworów; - brak konieczności ręcznego równoważenia instalacji; - funkcja optymalizacji pracy pompy - pomiar spadku ciśnienia na końcówkach gałęzi poprzez złączki pomiarowe (AB-QM wersja Plus) i ustawienie minimalnej wysokości podnoszenia pompy w odniesieniu do najbardziej niekorzystnego obiegu. Nazwa Opis Zakres średnic [mm] Uwagi 1 AB-QM Wielofunkcyjny automatyczny zawór równoważący - z gwintem zewnętrznym Zakres przepływu [l/h]: Współpracuje z napędami:twa-z ABNM-Z 24V (0-10 V) AMV(E) -110 NL Wersja PLUS ze złączkami pomiarowymi 2 TWA-Z NC Elektryczny napęd termiczny on/off - Współpracuje z zaworem AB-QM DN (DN25,32 tylko do 60% Q max ) Zasilanie: 24 i 230 V (2) ABNM-Z 24V Napęd elektryczny (0-10V) - Wymaga adaptera przy współpracy z zaworem AB- QM DN (DN25,32 tylko do 60% Q max ) (2) AMV (E) 110 NL Napęd elektryczny z sygnałem sterującym AMV-3-punktowym AME - modulowanym 0-10V - Zasilanie: 24V (AMV i AME) prędkość 24 s/mm 3 Termostat lub system sterowania - 4 Zawór odcinający np. MSV-M

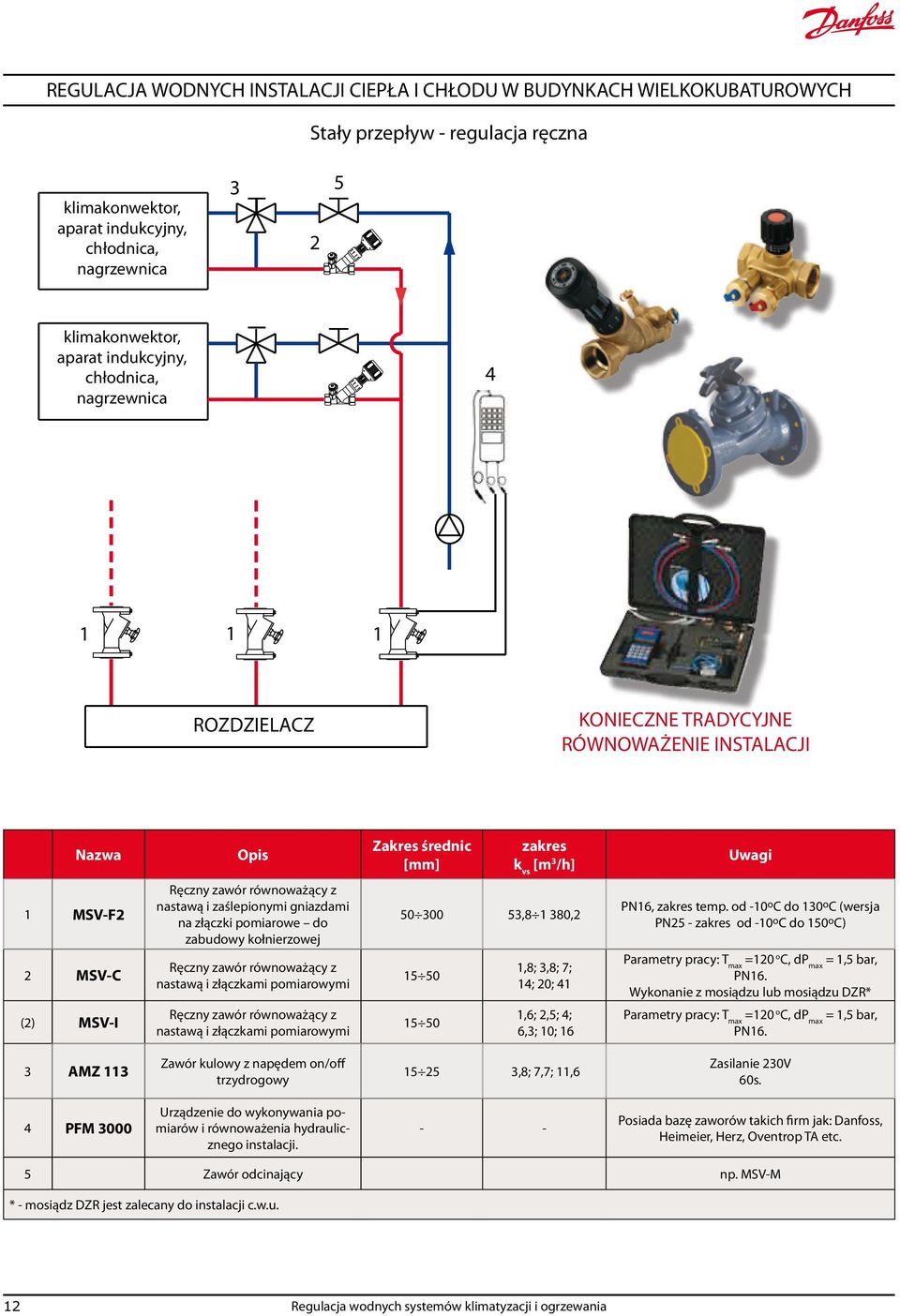

12 REGULACJA WODNYCH INSTALACJI CIEPŁA I CHŁODU W BUDYNKACH WIELKOKUBATUROWYCH Stały przepływ - regulacja ręczna klimakonwektor, aparat indukcyjny, chłodnica, nagrzewnica klimakonwektor, aparat indukcyjny, chłodnica, nagrzewnica ROZDZIELACZ KONIECZNE TRADYCYJNE RÓWNOWAŻENIE INSTALACJI Nazwa Opis Zakres średnic [mm] zakres k vs [m 3 /h] Uwagi 1 MSV-F2 2 MSV-C Ręczny zawór równoważący z nastawą i zaślepionymi gniazdami na złączki pomiarowe do zabudowy kołnierzowej Ręczny zawór równoważący z nastawą i złączkami pomiarowymi , , ,8; 3,8; 7; 14; 20; 41 PN16, zakres temp. od -10 o C do 130 o C (wersja PN25 - zakres od -10 o C do 150 o C) Parametry pracy: T max =120 o C, dp max = 1,5 bar, PN16. Wykonanie z mosiądzu lub mosiądzu DZR* (2) MSV-I Ręczny zawór równoważący z nastawą i złączkami pomiarowymi ,6; 2,5; 4; 6,3; 10; 16 Parametry pracy: T max =120 o C, dp max = 1,5 bar, PN16. 3 AMZ 113 Zawór kulowy z napędem on/off trzydrogowy ,8; 7,7; 11,6 Zasilanie 230V 60s. 4 PFM 3000 Urządzenie do wykonywania pomiarów i równoważenia hydraulicznego instalacji. - - Posiada bazę zaworów takich firm jak: Danfoss, Heimeier, Herz, Oventrop TA etc. 5 Zawór odcinający np. MSV-M * - mosiądz DZR jest zalecany do instalacji c.w.u.

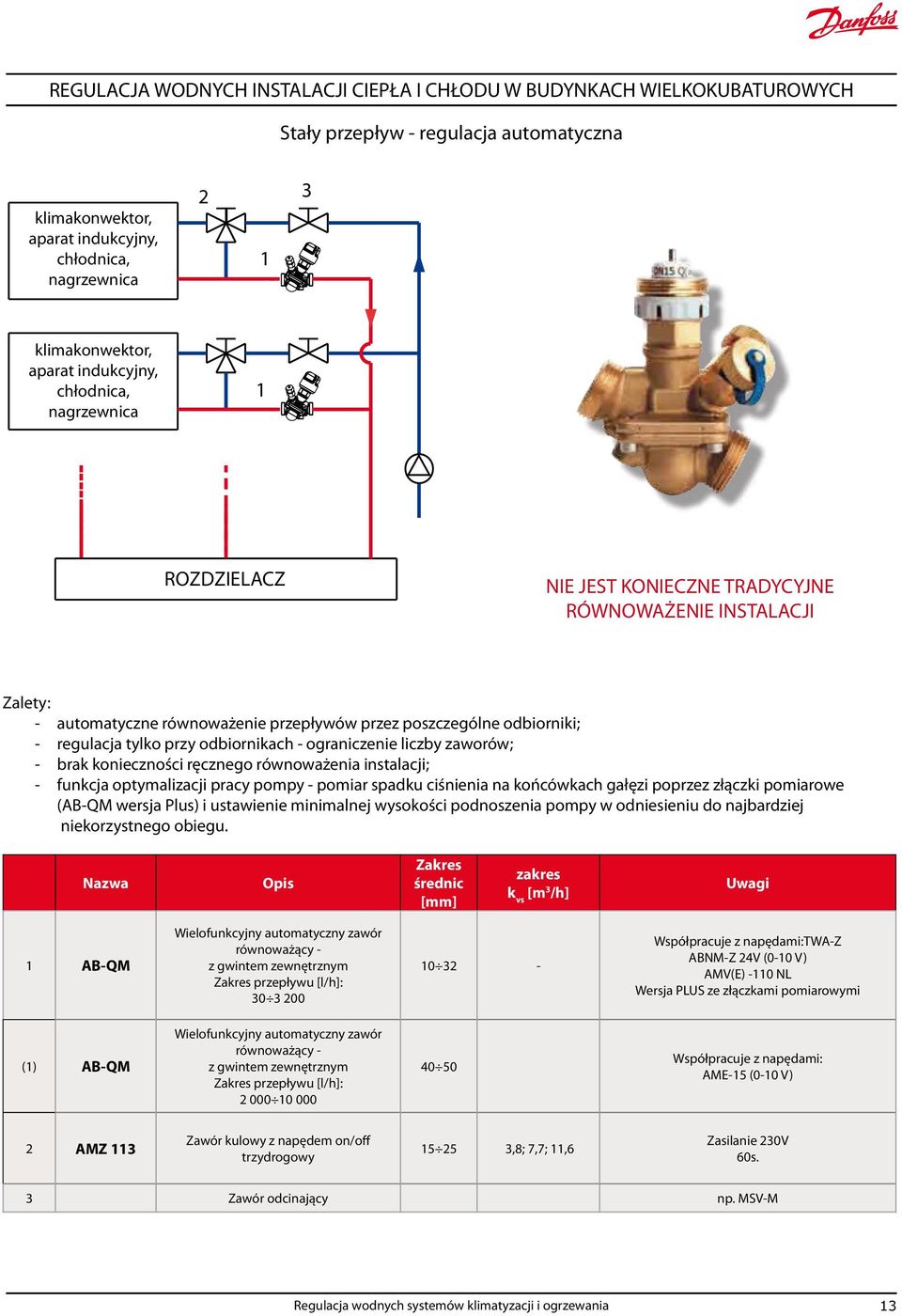

13 REGULACJA WODNYCH INSTALACJI CIEPŁA I CHŁODU W BUDYNKACH WIELKOKUBATUROWYCH Stały przepływ - regulacja automatyczna klimakonwektor, aparat indukcyjny, chłodnica, nagrzewnica klimakonwektor, aparat indukcyjny, chłodnica, nagrzewnica 1 ROZDZIELACZ NIE JEST KONIECZNE TRADYCYJNE RÓWNOWAŻENIE INSTALACJI Zalety: - automatyczne równoważenie przepływów przez poszczególne odbiorniki; - regulacja tylko przy odbiornikach - ograniczenie liczby zaworów; - brak konieczności ręcznego równoważenia instalacji; - funkcja optymalizacji pracy pompy - pomiar spadku ciśnienia na końcówkach gałęzi poprzez złączki pomiarowe (AB-QM wersja Plus) i ustawienie minimalnej wysokości podnoszenia pompy w odniesieniu do najbardziej niekorzystnego obiegu. Nazwa Opis Zakres średnic [mm] zakres k vs [m 3 /h] Uwagi 1 AB-QM Wielofunkcyjny automatyczny zawór równoważący - z gwintem zewnętrznym Zakres przepływu [l/h]: Współpracuje z napędami:twa-z ABNM-Z 24V (0-10 V) AMV(E) -110 NL Wersja PLUS ze złączkami pomiarowymi (1) AB-QM Wielofunkcyjny automatyczny zawór równoważący - z gwintem zewnętrznym Zakres przepływu [l/h]: Współpracuje z napędami: AME-15 (0-10 V) 2 AMZ 113 Zawór kulowy z napędem on/off trzydrogowy ,8; 7,7; 11,6 Zasilanie 230V 60s. 3 Zawór odcinający np. MSV-M

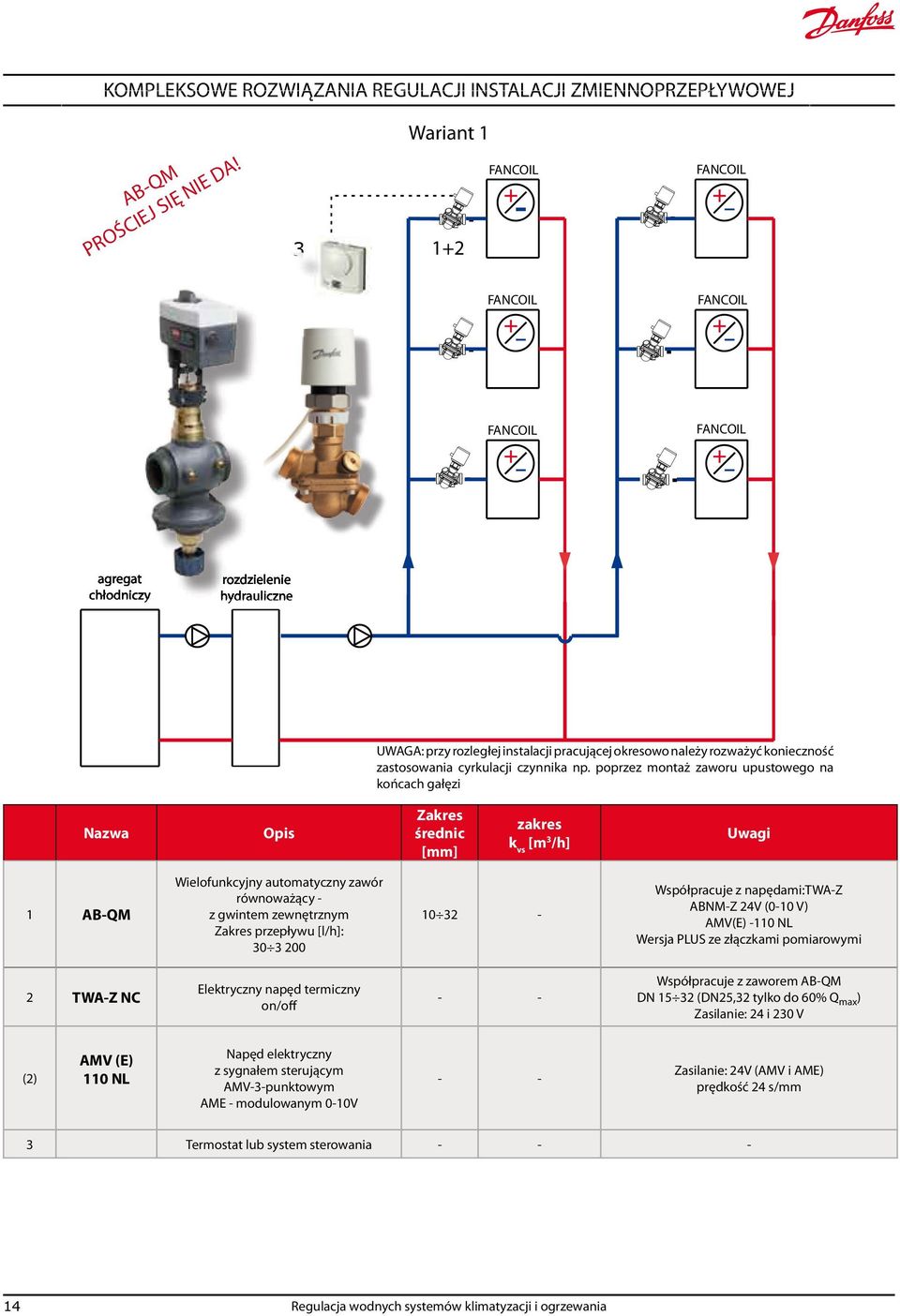

14 KOMPLEKSOWE ROZWIĄZANIA REGULACJI INSTALACJI ZMIENNOPRZEPŁYWOWEJ AB-QM PROŚCIEJ SIĘ NIE DA! 3 Wariant FANCOIL FANCOIL FANCOIL FANCOIL FANCOIL FANCOIL agregat chłodniczy rozdzielenie hydrauliczne UWAGA: przy rozległej instalacji pracującej okresowo należy rozważyć konieczność zastosowania cyrkulacji czynnika np. poprzez montaż zaworu upustowego na końcach gałęzi Nazwa Opis Zakres średnic [mm] zakres k vs [m 3 /h] Uwagi 1 AB-QM Wielofunkcyjny automatyczny zawór równoważący - z gwintem zewnętrznym Zakres przepływu [l/h]: Współpracuje z napędami:twa-z ABNM-Z 24V (0-10 V) AMV(E) -110 NL Wersja PLUS ze złączkami pomiarowymi 2 TWA-Z NC Elektryczny napęd termiczny on/off - - Współpracuje z zaworem AB-QM DN (DN25,32 tylko do 60% Q max ) Zasilanie: 24 i 230 V (2) AMV (E) 110 NL Napęd elektryczny z sygnałem sterującym AMV-3-punktowym AME - modulowanym 0-10V - - Zasilanie: 24V (AMV i AME) prędkość 24 s/mm 3 Termostat lub system sterowania - - -

15 KOMPLEKSOWE ROZWIĄZANIA REGULACJI INSTALACJI ZMIENNOPRZEPŁYWOWEJ Wariant 2 4 FANCOIL FANCOIL FANCOIL FANCOIL FANCOIL FANCOIL agregat chłodniczy rozdzielenie hydrauliczne Zmienny przepływ - równoważenie ręczne ze stałym ciśnieniem dyspozycyjnym Nazwa Opis Zakres średnic [mm] zakres k vs [m 3 /h] Uwagi 1 RA-C Zawór regulacyjny o dużej przepustowości k v [m 3 /h]: 0,45 3,15 Współpracuje z siłownikiem TWA-A 24/230V i regulatorami FEK, FEV, FED. RA-C ma 4 nastawy wstępne. Maks. ciśnienie różnicowe 0,6 bar. Zakres temperatur od 10 o C do 120 o C 2 TWA-A Elektryczny napęd termiczny on/off ASV-PV + ASV-M Automatyczne regulatory różnicy ciśnienia z regulowaną nastawą różnicy ciśnienia 5 40 kpa, kpa oraz kpa ,6; 2,5; 4; 6,3; 10 - wersja ASV-P + ASV-M ze stałą nastawą różnicy ciśnienia10 kpa - wersja ASV-PV Plus + ASV-M z regulowaną nastawą różnicy ciśnienia kpa (3) ASV-PV Automatyczne regulatory różnicy ciśnienia z regulowaną nastawą różnicy ciśnienia wersja z regulowaną nastawą różnicy ciśnień w zaresie: kpa, 35 75kPa, kPa, dostępność:koniec 2007r. 4 Termostat lub system sterowania - - -

16 CENTRALE KLIMATYZACYJNE Stały przepływ - równoważenie ręczne Centrala klimatyzacyjna ROZDZIELACZ POWROTNY ROZDZIELACZ ZASILAJĄCY KONIECZNE TRADYCYJNE RÓWNOWAŻENIE INSTALACJI Nazwa Opis Zakres średnic [mm] zakres k vs [m 3 /h] Uwagi 1 MSV-F2 Ręczny zawór równoważący z nastawą i zaślepionymi gniazdami na złączki pomiarowe do zabudowy kołnierzowej , ,2 PN16, zakres temp. od -10 o C do 130 o C (wersja PN25 - zakres od -10 o C do 150 o C) 2 MSV-C Ręczny zawór równoważący z nastawą i złączkami pomiarowymi ,8; 3,8; 7; 14; 20; 41 Parametry pracy: T max =120 o C, dp max = 1,5 bar, PN16. Wykonanie z mosiądzu lub mosiądzu DZR* (2) MSV-I Ręczny zawór równoważący z nastawą i złączkami pomiarowymi ,6; 2,5; 4; 6,3; 10; 16 Parametry pracy: T max =120 o C, dp max = 1,5 bar, PN16. (3) VF 3 Zawór trzydrogowy , PN16 współpracuje z siłownikiem AMV(E) 15, 55 4 AMV(E)- 15/ 55 Napęd elektryczny z sygnałem sterującym AMV: 3-punktowym AME: modulowanym 0-10 V Zasilanie: 24V (AME), 230V(AMV) Prędkość 11s/mm AMV(E) 15: DN AMV(E) 55: DN (4) AMV (E) 110 NL Napęd elektryczny z sygnałem sterującym AMV-3-punktowym AME - modulowanym 0-10V - - Zasilanie: 24V (AMV i AME) prędkość 24 s/mm 5 PFM 3000 Urządzenie do wykonywania pomiarów i równoważenia hydraulicznego instalacji. - - Posiada bazę zaworów takich firm jak: Danfoss, Heimeier, Herz, Oventrop TA etc. 6 Zawór odcinający np. MSV-M * - mosiądz DZR jest zalecany do instalacji c.w.u. i wody lodowej

17 CENTRALE KLIMATYZACYJNE Zmienny przepływ - równoważenie automatyczne Centrala klimatyzacyjna System sterowania centralą klimatyzacyjną ROZDZIELACZ POWROTNY ROZDZIELACZ ZASILAJĄCY NIE JEST KONIECZNE TRADYCYJNE RÓWNOWAŻENIE INSTALACJI Nazwa Opis Zakres średnic [mm] zakres k vs [m 3 /h] Uwagi 1 AB-QM Wielofunkcyjny automatyczny zawór równoważący - z gwintem zewnętrznym Zakres przepływu [l/h]: Współpracuje z napędami:twa-z ABNM-Z 24V (0-10 V) AMV(E) -110 NL Wersja PLUS ze złączkami pomiarowymi (1) AB-QM Wielofunkcyjny automatyczny zawór równoważący - z gwintem zewnętrznym Zakres przepływu [l/h]: Współpracuje z napędami: AME-15 (0-10 V) (1) AB-QM Wielofunkcyjny automatyczny zawór równoważący do zabudowy kołnierzowej Zakres przepływu [l/h]: Współpracuje z napędami: AME-15 (0-10 V) 2 AMV (E) 110 NL Napęd elektryczny z sygnałem sterującym AMV-3-punktowym AME - modulowanym 0-10V - - Zasilanie: 24V (AMV i AME) prędkość 24 s/mm 3 Zawór odcinający np. MSV-M

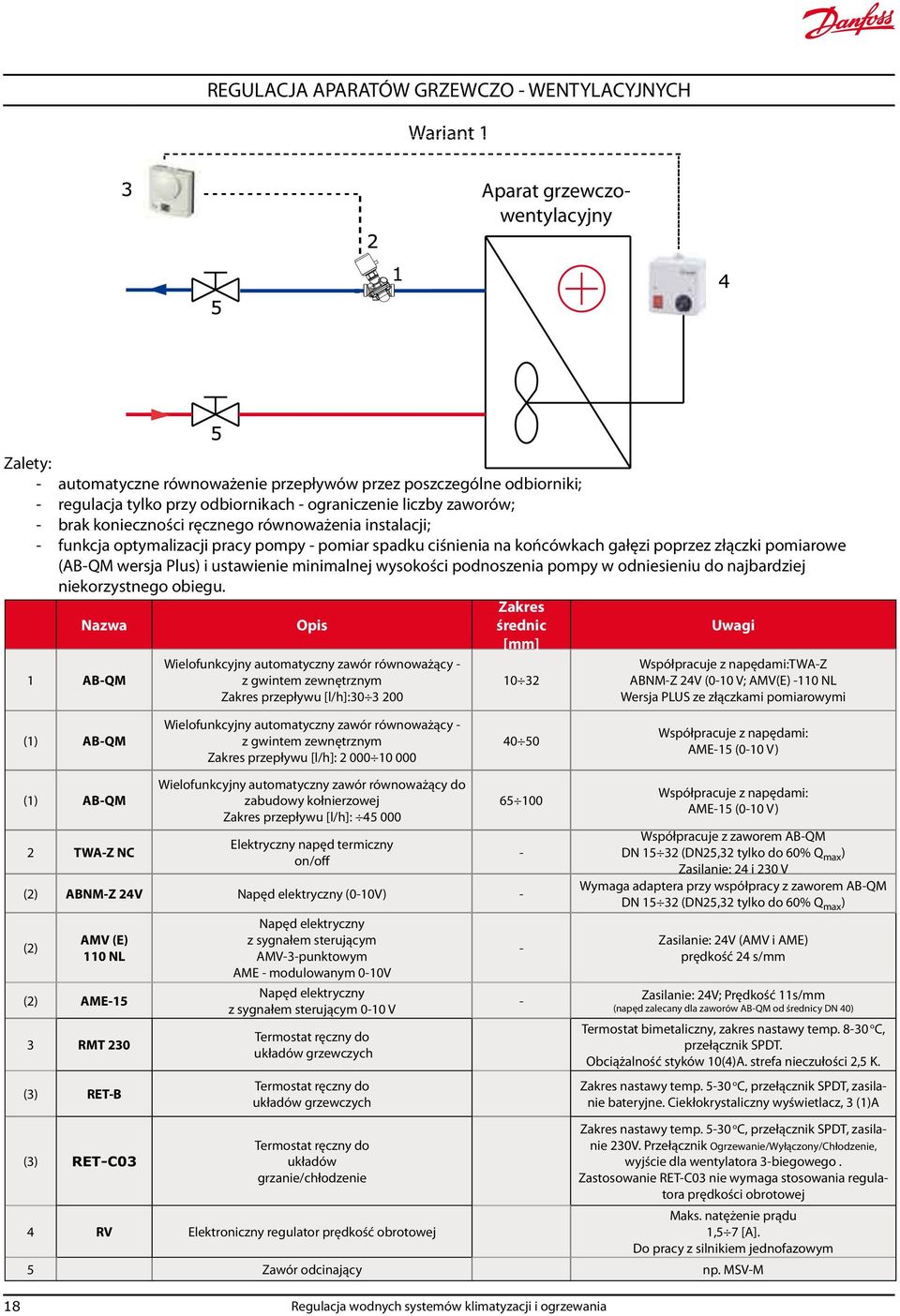

18 REGULACJA APARATÓW GRZEWCZO - WENTYLACYJNYCH Wariant 1 Aparat grzewczowentylacyjny Zalety: - automatyczne równoważenie przepływów przez poszczególne odbiorniki; - regulacja tylko przy odbiornikach - ograniczenie liczby zaworów; - brak konieczności ręcznego równoważenia instalacji; - funkcja optymalizacji pracy pompy - pomiar spadku ciśnienia na końcówkach gałęzi poprzez złączki pomiarowe (AB-QM wersja Plus) i ustawienie minimalnej wysokości podnoszenia pompy w odniesieniu do najbardziej niekorzystnego obiegu. Zakres Nazwa Opis średnic [mm] Uwagi 1 AB-QM Wielofunkcyjny automatyczny zawór równoważący - z gwintem zewnętrznym Zakres przepływu [l/h]: Współpracuje z napędami:twa-z ABNM-Z 24V (0-10 V; AMV(E) -110 NL Wersja PLUS ze złączkami pomiarowymi (1) AB-QM Wielofunkcyjny automatyczny zawór równoważący - z gwintem zewnętrznym Zakres przepływu [l/h]: Współpracuje z napędami: AME-15 (0-10 V) (1) AB-QM 2 TWA-Z NC Wielofunkcyjny automatyczny zawór równoważący do zabudowy kołnierzowej Zakres przepływu [l/h]: Elektryczny napęd termiczny on/off (2) ABNM-Z 24V Napęd elektryczny (0-10V) - (2) AMV (E) 110 NL (2) AME-15 3 RMT 230 (3) RET-B (3) RET-C03 Napęd elektryczny z sygnałem sterującym AMV-3-punktowym AME - modulowanym 0-10V Napęd elektryczny z sygnałem sterującym 0-10 V Termostat ręczny do układów grzewczych Termostat ręczny do układów grzewczych Termostat ręczny do układów grzanie/chłodzenie 4 RV Elektroniczny regulator prędkość obrotowej Współpracuje z napędami: AME-15 (0-10 V) Współpracuje z zaworem AB-QM DN (DN25,32 tylko do 60% Q max ) Zasilanie: 24 i 230 V Wymaga adaptera przy współpracy z zaworem AB-QM DN (DN25,32 tylko do 60% Q max ) Zasilanie: 24V (AMV i AME) prędkość 24 s/mm Zasilanie: 24V; Prędkość 11s/mm (napęd zalecany dla zaworów AB-QM od średnicy DN 40) Termostat bimetaliczny, zakres nastawy temp o C, przełącznik SPDT. Obciążalność styków 10(4)A. strefa nieczułości 2,5 K. Zakres nastawy temp o C, przełącznik SPDT, zasilanie bateryjne. Ciekłokrystaliczny wyświetlacz, 3 (1)A Zakres nastawy temp o C, przełącznik SPDT, zasilanie 230V. Przełącznik Ogrzewanie/Wyłączony/Chłodzenie, wyjście dla wentylatora 3-biegowego. Zastosowanie RET-C03 nie wymaga stosowania regulatora prędkości obrotowej Maks. natężenie prądu 1,5 7 [A]. Do pracy z silnikiem jednofazowym 5 Zawór odcinający np. MSV-M

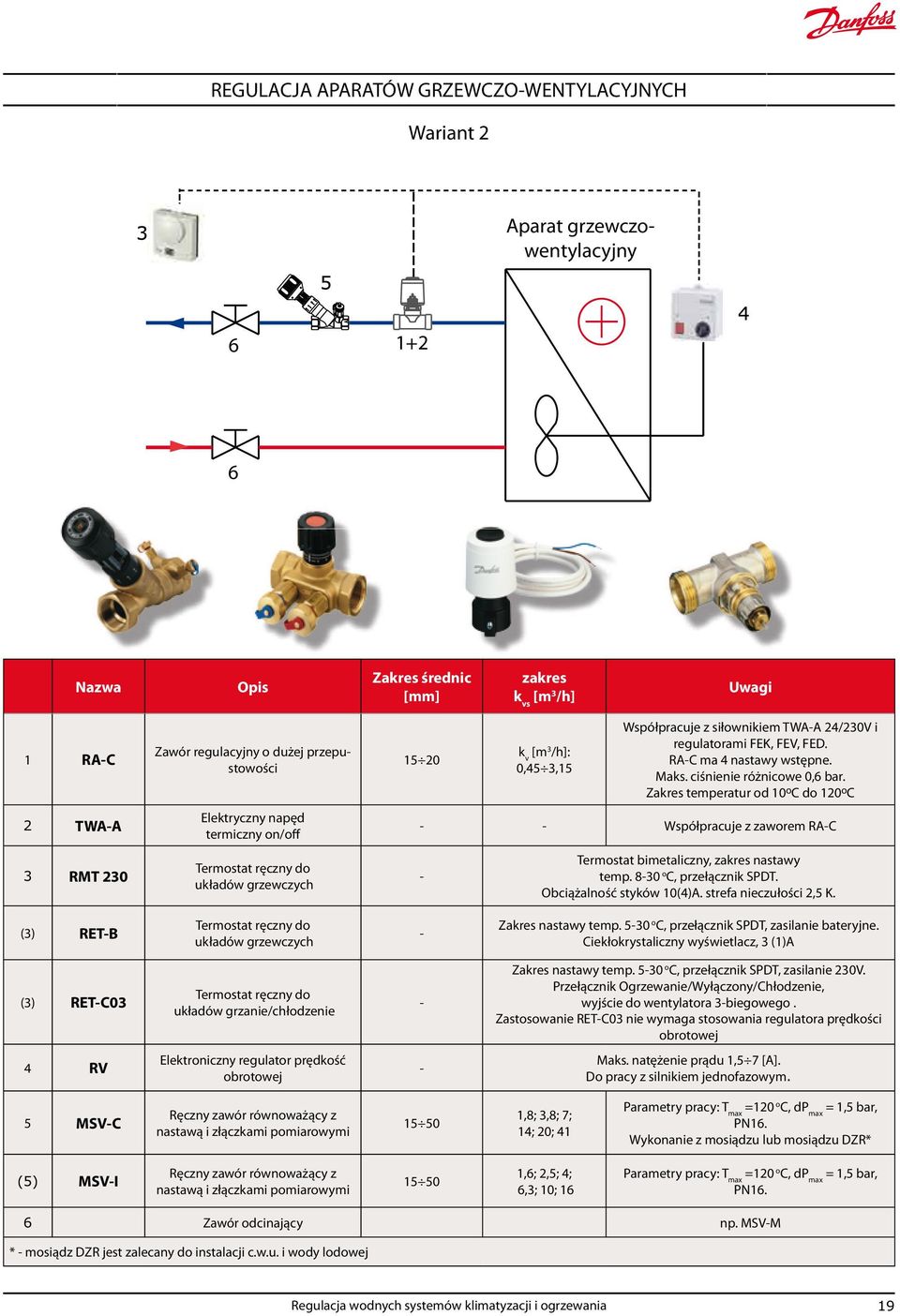

19 REGULACJA APARATÓW GRZEWCZO-WENTYLACYJNYCH Wariant 2 Aparat grzewczowentylacyjny Nazwa Opis Zakres średnic [mm] zakres k vs [m 3 /h] Uwagi 1 RA-C 2 TWA-A 3 RMT 230 Zawór regulacyjny o dużej przepustowości Elektryczny napęd termiczny on/off Termostat ręczny do układów grzewczych k v [m 3 /h]: 0,45 3,15 Współpracuje z siłownikiem TWA-A 24/230V i regulatorami FEK, FEV, FED. RA-C ma 4 nastawy wstępne. Maks. ciśnienie różnicowe 0,6 bar. Zakres temperatur od 10 o C do 120 o C - - Współpracuje z zaworem RA-C - Termostat bimetaliczny, zakres nastawy temp o C, przełącznik SPDT. Obciążalność styków 10(4)A. strefa nieczułości 2,5 K. (3) RET-B Termostat ręczny do układów grzewczych - Zakres nastawy temp o C, przełącznik SPDT, zasilanie bateryjne. Ciekłokrystaliczny wyświetlacz, 3 (1)A (3) RET-C03 Termostat ręczny do układów grzanie/chłodzenie - Zakres nastawy temp o C, przełącznik SPDT, zasilanie 230V. Przełącznik Ogrzewanie/Wyłączony/Chłodzenie, wyjście do wentylatora 3-biegowego. Zastosowanie RET-C03 nie wymaga stosowania regulatora prędkości obrotowej 4 RV Elektroniczny regulator prędkość obrotowej - Maks. natężenie prądu 1,5 7 [A]. Do pracy z silnikiem jednofazowym. 5 MSV-C Ręczny zawór równoważący z nastawą i złączkami pomiarowymi ,8; 3,8; 7; 14; 20; 41 Parametry pracy: T max =120 o C, dp max = 1,5 bar, PN16. Wykonanie z mosiądzu lub mosiądzu DZR* (5) MSV-I Ręczny zawór równoważący z nastawą i złączkami pomiarowymi ,6; 2,5; 4; 6,3; 10; 16 Parametry pracy: T max =120 o C, dp max = 1,5 bar, PN16. 6 Zawór odcinający np. MSV-M * - mosiądz DZR jest zalecany do instalacji c.w.u. i wody lodowej

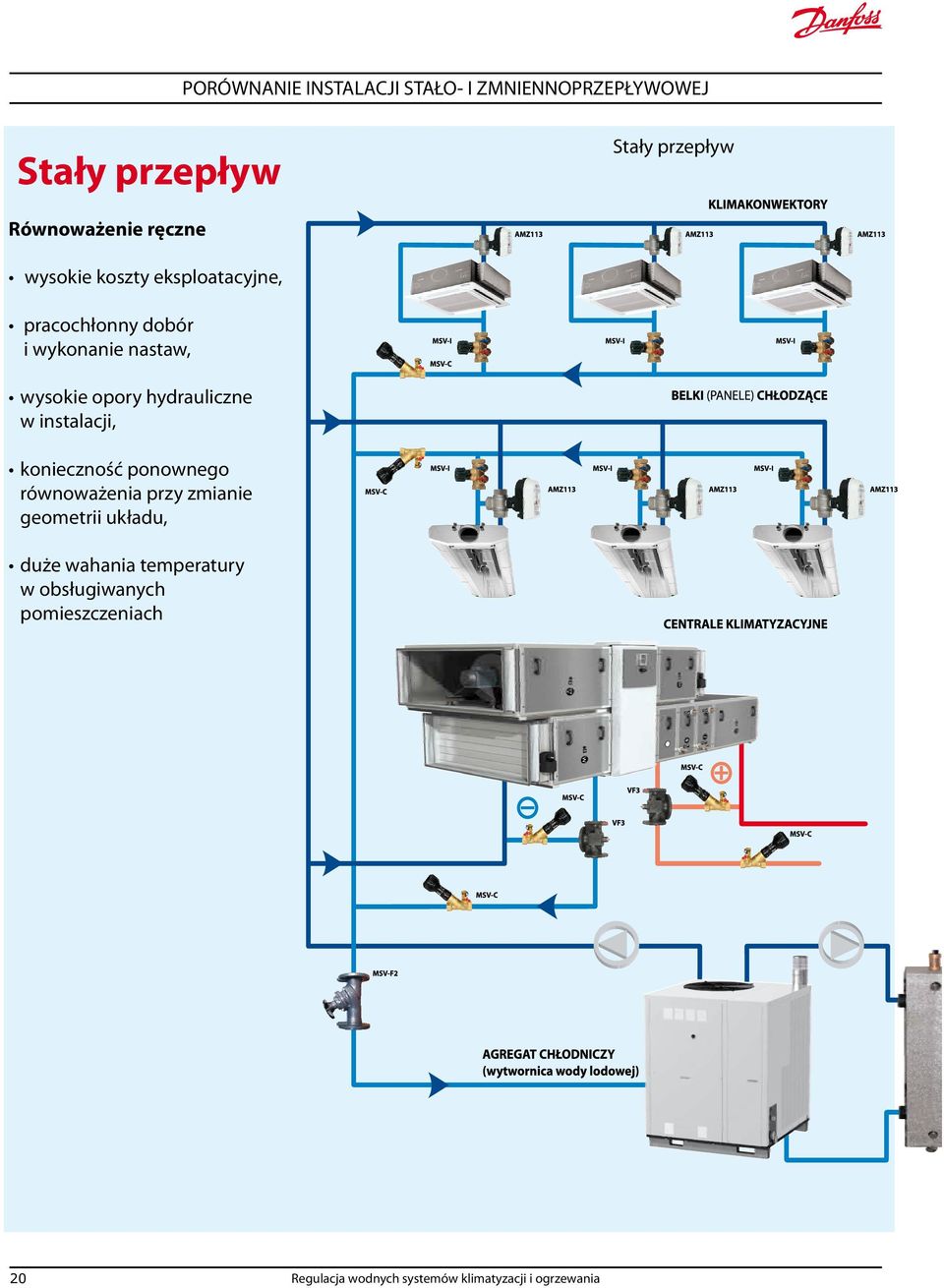

20 PORÓWNANIE INSTALACJI STAŁO- I ZMNIENNOPRZEPŁYWOWEJ Stały przepływ Stały przepływ Równoważenie ręczne wysokie koszty eksploatacyjne, pracochłonny dobór i wykonanie nastaw, wysokie opory hydrauliczne w instalacji, konieczność ponownego równoważenia przy zmianie geometrii układu, duże wahania temperatury w obsługiwanych pomieszczeniach

21 PORÓWNANIE INSTALACJI STAŁO- I ZMNIENNOPRZEPŁYWOWEJ Zmienny przepływ Równoważenie automatyczne niskie koszty eksploatacyjne, prosty dobór, wykonanie nastaw i montaż, zmniejszenie ilości zaworów tylko zawór AB-QM przy odbiorniku, stabilny przepływ niezależny od wahań ciśnienia, kontrola temperatury powrotu UWAGA: przy rozległej instalacji pracującej okresowo należy rozważyć konieczność zastosowania cyrkulacji czynnika np. poprzez montaż zaworu upustowego na końcach gałęzi

22 AUTOMATYCZNE RÓWNOWAŻENIE INSTALACJI GRZEWCZYCH - PODSUMOWANIE 22

23 AUTOMATYCZNE RÓWNOWAŻENIE INSTALACJI GRZEWCZYCH - PODSUMOWANIE Automatyczne zawory równoważące stosowane w systemach grzewczych: eliminują hałas emitowany przez zawory termostatyczne poprzez utrzymywanie ciśnienia różnicowego na zadanym poziomie, zapewniają optymalne warunki (dp) pracy zaworom regulacyjnym, upraszczają obliczenia hydrauliczne przez podział rozbudowanych systemów na podukłady, wydłużają żywotność instalacji, upraszczają obsługę eksploatacyjną systemu, funkcje odcinania i opróżniania, automatycznie równoważą system po jego modernizacji lub rozbudowie, minimalizują zużycie energii. 23

24 a eiėwa ue WYKRES MOLLIERA WykrespsychrometrycznyMolliera Wykres psychometryczny Molliera na ak oyōaw ēli u ḏ aaz ji. a- u a - otē ō- s- Temperatura termometrumokrego h = =entalpiaw a właściwa iwakj/kg pv=ci p V = ciśnienie ieniecz stkoweparywodnejkpa cząstkowe wodnej kpa x = =zawarto zawartość wilgocikg/kgpowietrzasuchego R = =wilgotno wilgotność względna wzgl =temperaturatermometrusuchego na T = termometru Tv =temperaturatermometrumokrego Dlaci =760mmHg ieniaatmosferycznego T = termometru mokrego Dla V ciśnienia atmosferycznego = = =101,3kPa 24

25 OPROGRAMOWANIE Coolpack Coolpack - moduł programu FDBES (Fluid Desk Building Engineering Solutions) do projektowania instalacji wody lodowej i ciepła technologicznego w środowisku CAD Główne założenia programu: środowisko graficzne - AutoCAD praca w 2D przy funkcjonalności 3D automatyczny dobór średnic przy zadanych warunkach granicznych sparametryzowane biblioteki przyspieszenie procesów rysowania automatyczne generowanie przekrojów instalacji automatyczne obliczenia hydrauliczne automatyczna regulacja instalacji automatyczne zestawienie materiałów Coolpack - to aplikacja do projektowania instalacji wody lodowej i ciepła technologicznego na potrzeby wentylacji i klimatyzacji oraz instalacji grzewczych. Rysowanie w Coolpacku polega na wyborze urządzeń z bibliotek i wstawianiu ich na rysunek w postaci bloków CAD oraz na wskazywaniu przebiegu trasy instalacji przy zadeklrowanej rzędnej rurociągu. Program automatycznie wstawia kolana, trójniki i redukcje korzystając z domyślnych bbiliotek. Dla zadanych warunków granicznych (maksymalna prędkość i maksymalna liniowa strata ciśnienia) program automatycznie oblicza i dobiera średnice rurociągów. Coolpack wykonuje obliczenia hydrauliczne, dobiera nastawy zaworów równoważących oraz oblicza autorytety zaworów regulacyjnych, automatycznie generuje przekroje, tworzy w sposób dynamiczny rozwinięcie instalacji na podstawie jej rzutu poziomego. Pozwala projektować i drukować instalacje w pełnej geometrii (zachowane wymiary zewnętrzne elementów i rurociągów) oraz w postaci schematycznej - jednoliniowej. Raport obliczeń hydraulicznych oraz szczegółowe zestawienie urządzeń i materiałów użytych w projekcie można wyeksportować do pliku tekstowego lub arkusza MS Excel. Darmowa wersja 30 dniowa do pobrania na DanfossCAD DanfossCAD to nakładka na AutoCAD a służąca do zarządzania biblioteką CAD zaworów równoważących i regulacyjnych firmy Danfoss. Autorem Biblioteki jest firma Fluid Desk. Darmowa wersja do pobrania na Funkcjonalność aplikacji DanfossCAD: wybór elementów z biblioteki CAD i umieszczenie ich na rysunku w postaci bloków dostęp do wszystkich informacji o produkcie w oknie modyfikacji elementu (slajd 2D, 3D, zdjęcie, wymiary, akcesoria, materiał, kolor etc.) modyfikowanie właściwości elementów po modyfikacji wymiary geometryczne bloków zostają aktualizowane modyfikowanie widoków elementów na rysunku, obracanie, kopiowanie, szyk i podobne funkcje umożliwia sam AutoCAD wstawianie tabelek informacyjnych zawierających niezbędne informacje o elemencie, które są wymagane w części graficznej projektu (typ, nazwa, wymiary, akcesoria, wyposażenie itp.) automatyczne generowanie listy elementów, uwzględniając wszystkie parametry (włącznie z numerami katalogowymi produktów) niezbędne do złożenia jednoznacznego zamówienia eksport zestawienia materiałów do pliku TXT, lub do tabeli programu MS Excel. 25

26 REFERENCJE Miejce: Projekt: Zastosowanie: Pekin - Chiny Narodowy Teatr Wielki zawory AB-QM, do regulacji instalacji grzewczej i chłodzącej Miejce: Projekt: Zastosowanie: Kraków - Polska Galeria Kazimierz zawory AB-QM, ASV-PV i MSV-F do regulacji instalacji grzewczej i chłodzącej Miejce: Projekt: Zastosowanie: Toruń - Polska Galeria Copernicus zawory MSV-F do regulacji instalacji grzewczej i chłodzącej 23 Miejce: Projekt: Zastosowanie: 26 Sittard - Holandia Sabic - siedziba w Europie zawory AB-QM i ASV do regulacji instalacji grzewczej i chłodzącej 28 Miejce: Projekt: Zastosowanie: Berlin - Niemcy Muzeum Natury zawory AB-QM do regulacji instalacji grzewczej i chłodzącej
