2 ST-88zPID instrukcja obsługi TECH Deklaracja zgodności nr 35/2010 Firma TECH, z siedzibą w Wieprzu 1047A, Wieprz, deklaruje z pełną odpowiedzialnością, że produkowany przez nas termoregulator ST V, 50Hz spełnia wymagania Rozporządzenia Ministra Gospodarki Pracy i Polityki Społecznej. (Dz.U. Nr 155, poz. 1089) z dnia 21 sierpnia 2007 r., wdrażającego postanowienia Dyrektywy Niskonapięciowej (LVD) 2006/95/WE z dnia r. Sterownik ST-88 kompatybilności EMC przeszedł pozytywnie badania przy podłączeniu optymalnych obciążeń. Do ocen zgodności zastosowano normy zharmonizowane PN-EN :

3 ST- 88zPID instrukcja obsługi URZĄDZENIE UWAGA! ELEKTRYCZNE POD NAPIĘCIEM! Przed dokonaniem jakichkolwiek czynności związanych z zasilaniem (podłączanie przewodów, instalacja urządzenia, itp.) należy upewnić się, że regulator nie jest podłączony do sieci! Montażu powinna dokonać osoba posiadająca odpowiednie uprawnienia elektryczne Przed uruchomieniem sterownika należy dokonać pomiaru skuteczności zerowania silników elektrycznych, kotła, oraz pomiaru izolacji przewodów elektrycznych. -3-

4 Nadmuch

5 ST- 88zPID instrukcja obsługi I. Opis Praca ręczna Nadmuch Pompa CO Pompa CWU Gałka impulsatora Regulator temperatury ST 88zPID przeznaczony jest do kotłów C.O. Steruje pompą obiegu wody C.O., pompą ciepłej wody użytkowej C.W.U. oraz nadmuchem (wentylatorem). Sterownik ST-88zPID jest regulatorem z sygnałem wyjściowym ciągłym wykorzystującym algorytm regulacji zpid. W tego typu sterowniku moc nadmuchu obliczana jest na podstawie pomiaru temperatury kotła i temperatury spalin mierzonej na wylocie kotła. Praca wentylatora odbywa się w sposób ciągły w czasie, a moc nadmuchu zależy bezpośrednio od mierzonej temperatury kotła, temperatury spalin i różnicy tych parametrów od ich wartości zadanych. Stabilne utrzymywanie temperatury zadanej bez zbędnych przeregulowań i oscylacji to zalety regulatora zpid. Stosując ten typ sterownika z czujnikiem wylotu spalin oszczędności w spalaniu paliwa mogą sięgać od kilku do kilkunastu procent; temperatura wody wyjściowej jest bardzo stabilna, co wpływa na dłuższą żywotność wymiennika (kotła). Kontrola temperatury spalin na wylocie kotła powoduje niską emisję pyłów i gazów szkodliwych dla środowiska. Energia cieplna ze -5-

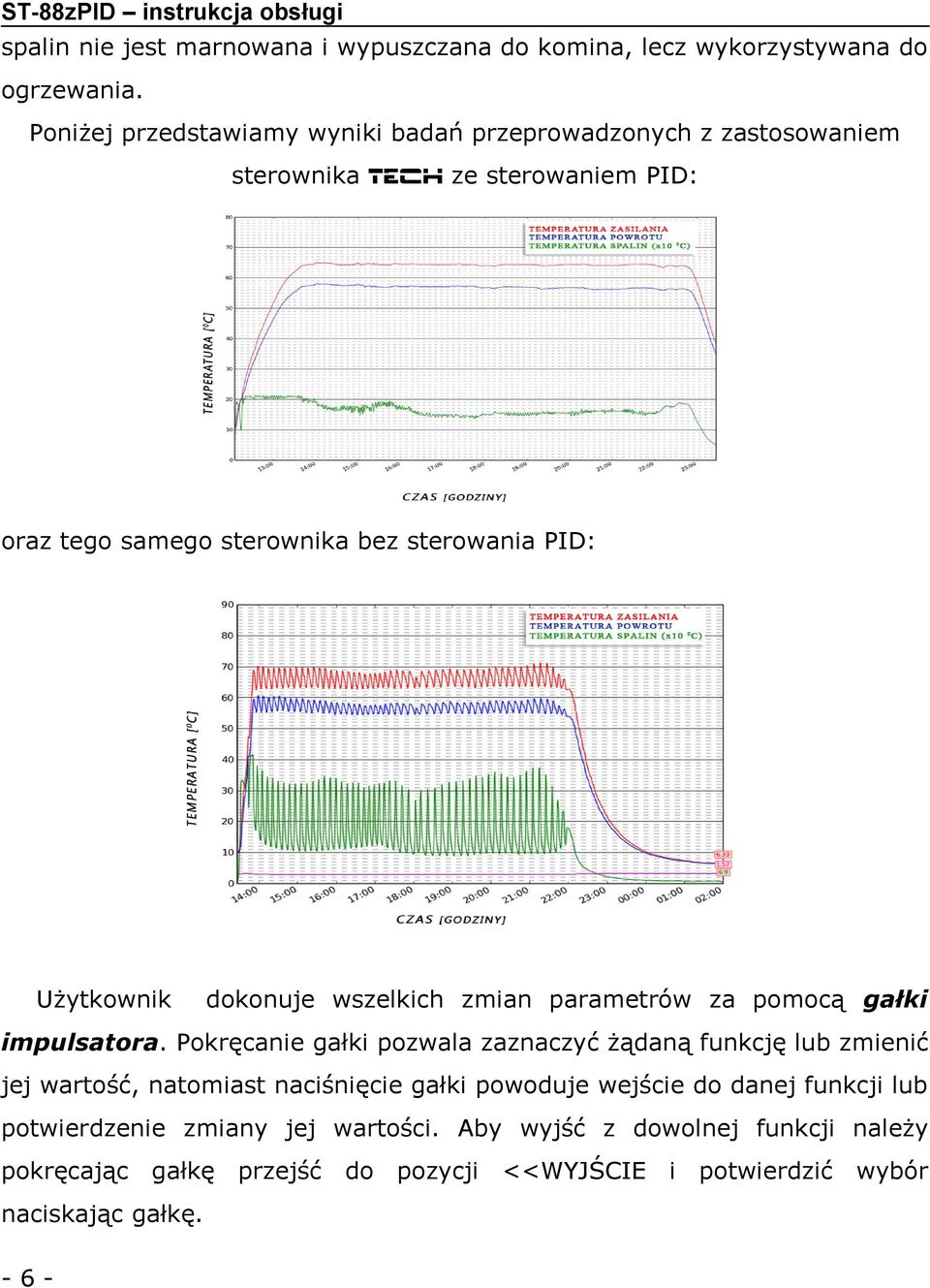

6 ST-88zPID instrukcja obsługi spalin nie jest marnowana i wypuszczana do komina, lecz wykorzystywana do ogrzewania. Poniżej przedstawiamy wyniki badań przeprowadzonych z zastosowaniem sterownika Tech ze sterowaniem PID: oraz tego samego sterownika bez sterowania PID: Użytkownik dokonuje wszelkich zmian parametrów za pomocą gałki impulsatora. Pokręcanie gałki pozwala zaznaczyć żądaną funkcję lub zmienić jej wartość, natomiast naciśnięcie gałki powoduje wejście do danej funkcji lub potwierdzenie zmiany jej wartości. Aby wyjść z dowolnej funkcji należy pokręcając gałkę przejść do pozycji <<WYJŚCIE i potwierdzić wybór naciskając gałkę. -6-

7 ST- 88zPID instrukcja obsługi I.a) Pojęcia podstawowe Rozpalanie cykl ten rozpoczyna się w momencie załączenia w menu sterownika funkcji rozpalanie i trwa do czasu, gdy temperatura kotła (C.O.) osiągnie wartość co najmniej 40oC (fabrycznie ustawiony próg rozpalania), pod warunkiem, że temperatura ta nie spadnie poniżej tej wartości przez 2 minuty (fabrycznie ustawiony czas rozpalania). Jeżeli warunki te zostaną spełnione, regulator przejdzie do trybu pracy a symbol pracy ręcznej na obudowie wyłączy się. W przypadku, gdy od załączenia funkcji rozpalanie sterownik nie osiągnie odpowiednich parametrów przejścia w tryb pracy w ciągu 30 minut, na wyświetlaczu pojawi się komunikat Rozpalanie nieudane. W takim przypadku należy rozpocząć cykl rozpalania od początku. Praca po zakończeniu rozpalania regulator przechodzi w cykl pracy. Jest to podstawowy stan funkcjonowania regulatora, w którym nadmuch pracuje automatycznie według algorytmu zpid, oscylując wokół zadanej przez użytkownika temperatury. W menu użytkownika zamiast funkcji rozpalanie pojawi się pozycja wentylator. Wentylator można w razie potrzeby wyłączyć (na przykład podczas zasypywania opału). Jeżeli temperatura nieoczekiwanie wzrośnie o ponad 5oC powyżej zadanej, uruchamia się tzw. tryb nadzoru. Tryb nadzoru tryb ten uruchomi się automatycznie, jeżeli w cyklu pracy temperatura wzrośnie o ponad 5oC powyżej zadanej. W takim przypadku, aby obniżyć temperaturę wody obiegowej, sterownik zmienia regulację PID na ustawienia manualne (wg. parametrów w menu instalatora). Wygaszanie jeżeli temperatura na kotle spadnie o 2 oc poniżej progu rozpalania i nie wzrośnie powyżej tej wartości przez 30 minut (fabrycznie ustawiony czas wygaszania), to regulator przejdzie w stan wygaszania. W tym stanie nadmuch przestanie pracować a na wyświetlaczu pojawi się komunikat Wygaszanie. -7-

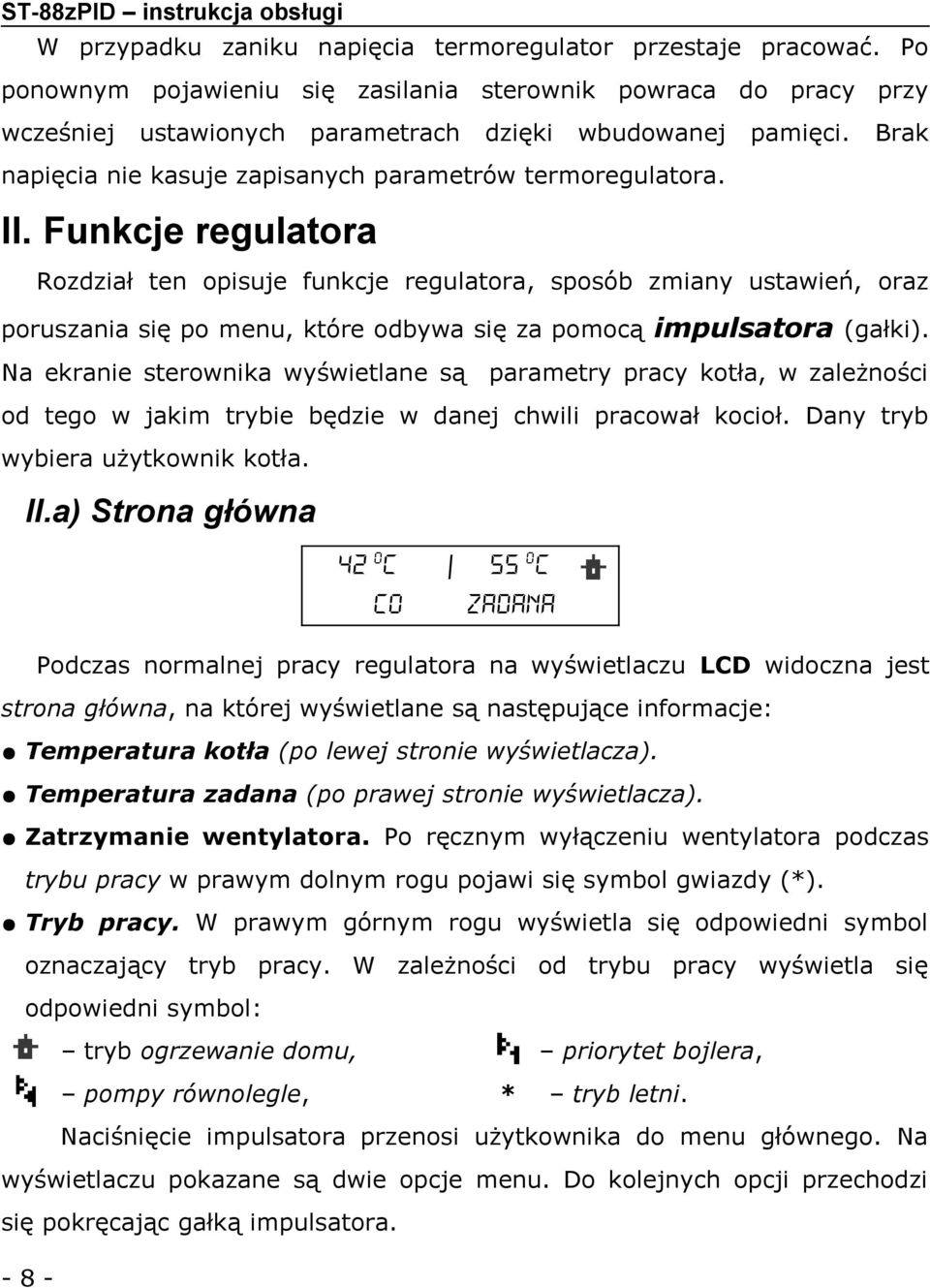

8 ST-88zPID instrukcja obsługi W przypadku zaniku napięcia termoregulator przestaje pracować. Po ponownym pojawieniu się zasilania sterownik powraca do pracy przy wcześniej ustawionych parametrach dzięki wbudowanej pamięci. Brak napięcia nie kasuje zapisanych parametrów termoregulatora. II. Funkcje regulatora Rozdział ten opisuje funkcje regulatora, sposób zmiany ustawień, oraz poruszania się po menu, które odbywa się za pomocą impulsatora (gałki). Na ekranie sterownika wyświetlane są parametry pracy kotła, w zależności od tego w jakim trybie będzie w danej chwili pracował kocioł. Dany tryb wybiera użytkownik kotła. II.a) Strona główna 42 Oc co 55 Oc zadana Podczas normalnej pracy regulatora na wyświetlaczu LCD widoczna jest strona główna, na której wyświetlane są następujące informacje: Temperatura kotła (po lewej stronie wyświetlacza). Temperatura zadana (po prawej stronie wyświetlacza). Zatrzymanie wentylatora. Po ręcznym wyłączeniu wentylatora podczas trybu pracy w prawym dolnym rogu pojawi się symbol gwiazdy (*). Tryb pracy. W prawym górnym rogu wyświetla się odpowiedni symbol oznaczający tryb pracy. W zależności od trybu pracy wyświetla się odpowiedni symbol: tryb ogrzewanie domu, pompy równolegle, priorytet bojlera, * tryb letni. Naciśnięcie impulsatora przenosi użytkownika do menu głównego. Na wyświetlaczu pokazane są dwie opcje menu. Do kolejnych opcji przechodzi się pokręcając gałką impulsatora. -8-

9 ST- 88zPID instrukcja obsługi II.b) Zmiana zadanej temperatury C.O. i C.W.U. Aby zmienić wartość zadanej temperatury CO należy (podczas widoku ekranu głównego ekran CO ) pokręcić gałką a następnie (po ustawieniu pożądanej wartości) wcisnąć impulsator zatwierdzając zmianę. Aby zmienić wartość zadanej temperatury ciepłej wody użytkowej (C.W.U.) należy (podczas widoku ekranu głównego ekran CWU ) pokręcić gałką a następnie (po ustawieniu pożądanej wartości) wcisnąć impulsator zatwierdzając zmianę. Zmiana widoku ekranu głównego opisana jest w rozdziale Ekran główny - patrz rozdział II.i). II.c) Rozpalanie Przy pomocy tej funkcji można w łatwy sposób rozpalić w kotle. Użytkownik po wstępnym zainicjowaniu ogniska zapalnego załącza automatyczny cykl rozpalania. Dzięki dobraniu optymalnych parametrów kocioł przejdzie w płynny sposób do trybu pracy. Jeżeli kocioł osiągnie temperaturę progu rozpalania, wtedy zamiast funkcji rozpalanie pojawi się pozycja wentylator. Od tej pory opcja ta będzie spełniać funkcję włącz/wyłącz wentylator. Za pomocą tego ustawienia można w dowolnym momencie chwilowo wyłączyć obroty wentylatora na przykład na przykład podczas zasypywania opału. Jeżeli podczas cyklu rozpalania, kocioł w przeciągu 30 minut nie osiągnie temperatury 40OC (parametry fabryczne), na wyświetlaczu pokazuje się alarmowy komunikat: 38 Oc 55 Oc rozpal. nieudane Aby ponownie przywrócić pracę kotła należy wyłączyć alarm poprzez naciśnięcie impulsatora oraz ponownie rozpocząć rozpalanie. -9-

10 ST-88zPID instrukcja obsługi II.d) Praca ręczna 42 Oc co 55 Oc zadana Dla wygody użytkownika, regulator został zaopatrzony w moduł Pracy ręcznej. W funkcji tej, każdy element wykonawczy jest załączany i wyłączany niezależnie od pozostałych. Dodatkowo do Pracy ręcznej dodana została funkcja Siła nadmuchu. Sila nadmuchu wentylator 20% sila nadmuchu W funkcji tej użytkownik ustawia siłę pracy wentylatora podczas Pracy ręcznej. Naciśnięcie IMPULSATORA uruchamia wentylator. Nadmuch pozostaje uruchomiony do ponownego naciśnięcia IMPULSATORA. Sila nadmuchu wentylator Naciśnięcie IMPULSATORA załącza / wyłącza pompę wody C.O. wentylator pompa co Naciśnięcie IMPULSATORA załącza / wyłącza pompę C.W.U. (bojlera) POMPA co pompa CWU Naciśnięcie IMPULSATORA załącza / wyłącza alarm. POMPA cwu alarm

11 ST- 88zPID instrukcja obsługi II.e) Rodzaj paliwa 42 Oc co 55 Oc zadana Praca reczna rodzaj paliwa Wegiel mial Opcja służy do wybrania jednego z trzech wariantów opału (węgiel, miał i drewno), którym będzie palone w kotle. Dla każdego rodzaju paliwa dobrana jest odpowiednia praca wentylatora, aby dopasować właściwy proces spalania w kotle. II.f) Załączenie pompy C.O. 42 Oc co 55 Oc zadana rodzaj paliwa zal. pompy c0 35oc zal. pompy c0 Opcja ta służy do ustawiania temperatury załączenia pompy C.O. (jest to temperatura mierzona na kotle). Powyżej nastawionej temperatury pompa załącza się. Wyłączenie pompy nastąpi po spadku temperatury na kotle poniżej temperatury załączenia o wartość histerezy (np.2oc), w tym przypadku pompa wyłączy się przy 33OC na kotle. II.g) Załączenie pompy C.W.U. 42 Oc co 55 Oc zadana zal. pompy co zal. pompy cwu 40oc zal. pompy cwu Opcja ta służy do ustawiania temperatury załączenia pompy C.W.U. (jest to temperatura mierzona na kotle). Powyżej nastawionej temperatury (np. 40OC) pompa załącza się i pracuje w zależności od wybranego trybu pracy. Wyłączenie pompy następuje po spadku temperatury na kotle poniżej temperatury załączenia o wartość histerezy C.W.U. (np.3oc), w tym przypadku pompa wyłączy się przy 37OC na kotle

12 ST-88zPID instrukcja obsługi II.h) Tryb pracy 42 Oc co 55 Oc zadana zal. pompy cwu tryb pracy W funkcji tej użytkownik wybiera jeden z czterech wariantów pracy kotła. II.h.1) Ogrzewanie domu ogrzew. domu * priorytet cwu. Wybierając tą opcję regulator przechodzi w stan ogrzewania tylko domu. Pompa C.O. zaczyna pracować powyżej temperatury załączania się pomp (fabrycznie ustawiony na 35OC). Poniżej tej temperatury (minus histereza C.O.) pompa przestaje pracować. Przy załączonym trybie ogrzewanie domu na głównym ekranie w prawym górnym rogu wyświetlać się będzie symbol. II.h.2) Priorytet CWU W trybie tym najpierw załączana jest pompa bojlera (CWU), aż do osiągnięcia ustawionej temperatury zadanej, po jej osiągnięciu pompa zostaje wyłączona i aktywuje się pompa obiegowa CO. Praca pompy CO trwa cały czas do momentu gdy temp. na bojlerze spadnie poniżej zadanej o wartość histerezy CWU. Wtedy wyłącza się pompa CO i załącza pompa CWU (obie pompy pracują na przemian). W tym trybie praca wentylatora jest ograniczona do temperatury 62 OC na kotle (chwilowa zadana), ponieważ zapobiega to przegrzewaniu się kotła. ogrzew. domu priorytet cwu * Przy załączonym trybie priorytet CWU na głównym ekranie w prawym górnym rogu wyświetlać się będzie symbol

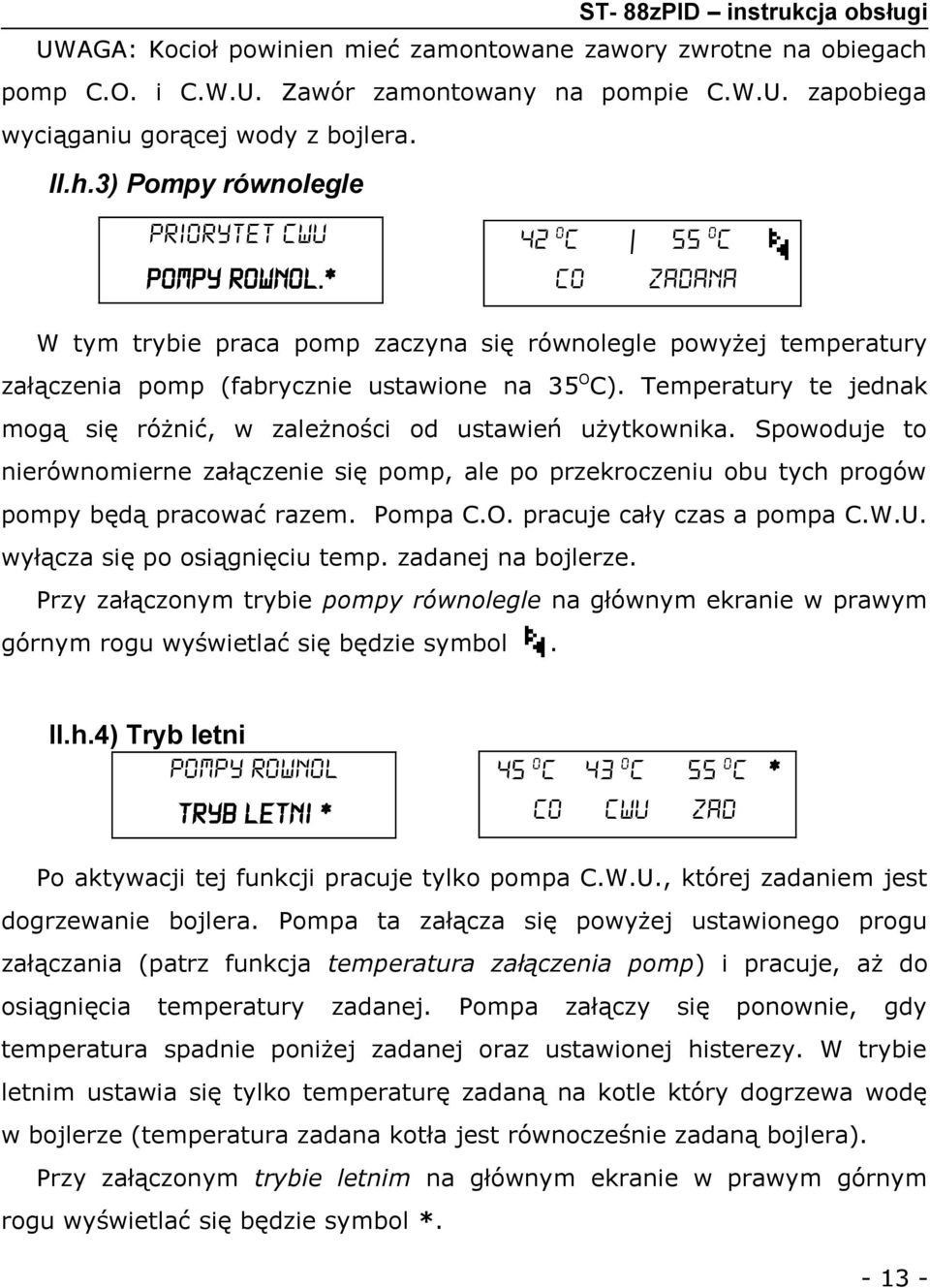

13 ST- 88zPID instrukcja obsługi UWAGA: Kocioł powinien mieć zamontowane zawory zwrotne na obiegach pomp C.O. i C.W.U. Zawór zamontowany na pompie C.W.U. zapobiega wyciąganiu gorącej wody z bojlera. II.h.3) Pompy równolegle priorytet cwu pompy rownol.* 42 Oc co 55 Oc zadana W tym trybie praca pomp zaczyna się równolegle powyżej temperatury załączenia pomp (fabrycznie ustawione na 35OC). Temperatury te jednak mogą się różnić, w zależności od ustawień użytkownika. Spowoduje to nierównomierne załączenie się pomp, ale po przekroczeniu obu tych progów pompy będą pracować razem. Pompa C.O. pracuje cały czas a pompa C.W.U. wyłącza się po osiągnięciu temp. zadanej na bojlerze. Przy załączonym trybie pompy równolegle na głównym ekranie w prawym górnym rogu wyświetlać się będzie symbol. II.h.4) Tryb letni Pompy rownol tryb letni * 45 Oc 43 Oc CO cwu 55 Oc * zad Po aktywacji tej funkcji pracuje tylko pompa C.W.U., której zadaniem jest dogrzewanie bojlera. Pompa ta załącza się powyżej ustawionego progu załączania (patrz funkcja temperatura załączenia pomp) i pracuje, aż do osiągnięcia temperatury zadanej. Pompa załączy się ponownie, gdy temperatura spadnie poniżej zadanej oraz ustawionej histerezy. W trybie letnim ustawia się tylko temperaturę zadaną na kotle który dogrzewa wodę w bojlerze (temperatura zadana kotła jest równocześnie zadaną bojlera). Przy załączonym trybie letnim na głównym ekranie w prawym górnym rogu wyświetlać się będzie symbol *

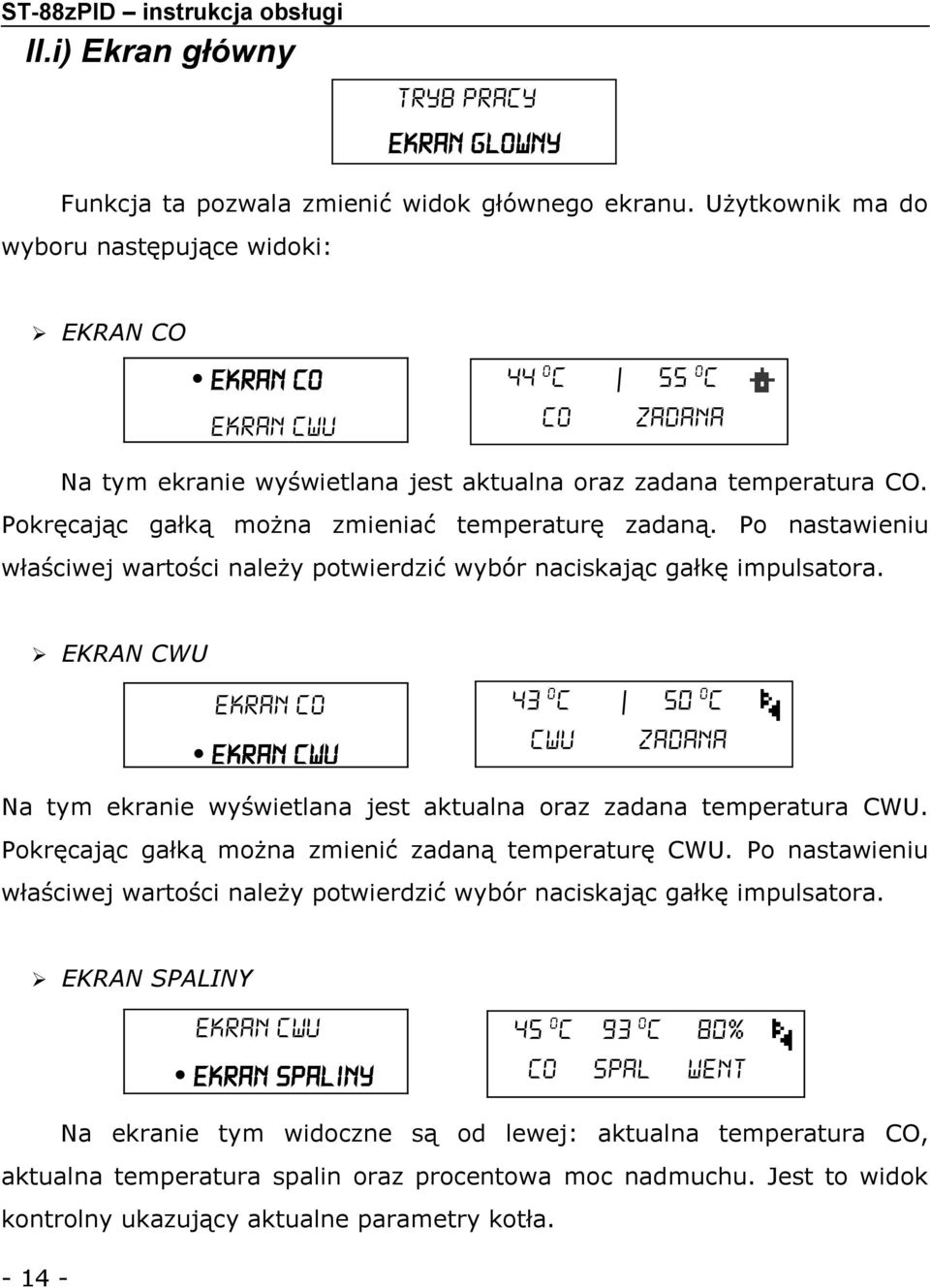

14 ST-88zPID instrukcja obsługi II.i) Ekran główny TRYB PRACY EKRAN GLOWNY Funkcja ta pozwala zmienić widok głównego ekranu. Użytkownik ma do wyboru następujące widoki: EKRAN CO EKRAN CO EKRAN CWU 44 Oc co 55 Oc zadana Na tym ekranie wyświetlana jest aktualna oraz zadana temperatura CO. Pokręcając gałką można zmieniać temperaturę zadaną. Po nastawieniu właściwej wartości należy potwierdzić wybór naciskając gałkę impulsatora. EKRAN CWU EKRAN CO EKRAN CWU 43 Oc cwu 50 Oc zadana Na tym ekranie wyświetlana jest aktualna oraz zadana temperatura CWU. Pokręcając gałką można zmienić zadaną temperaturę CWU. Po nastawieniu właściwej wartości należy potwierdzić wybór naciskając gałkę impulsatora. EKRAN SPALINY EKRAN Cwu EKRAN SPALINY 45 Oc 93 Oc 80% CO SPAL WENT Na ekranie tym widoczne są od lewej: aktualna temperatura CO, aktualna temperatura spalin oraz procentowa moc nadmuchu. Jest to widok kontrolny ukazujący aktualne parametry kotła

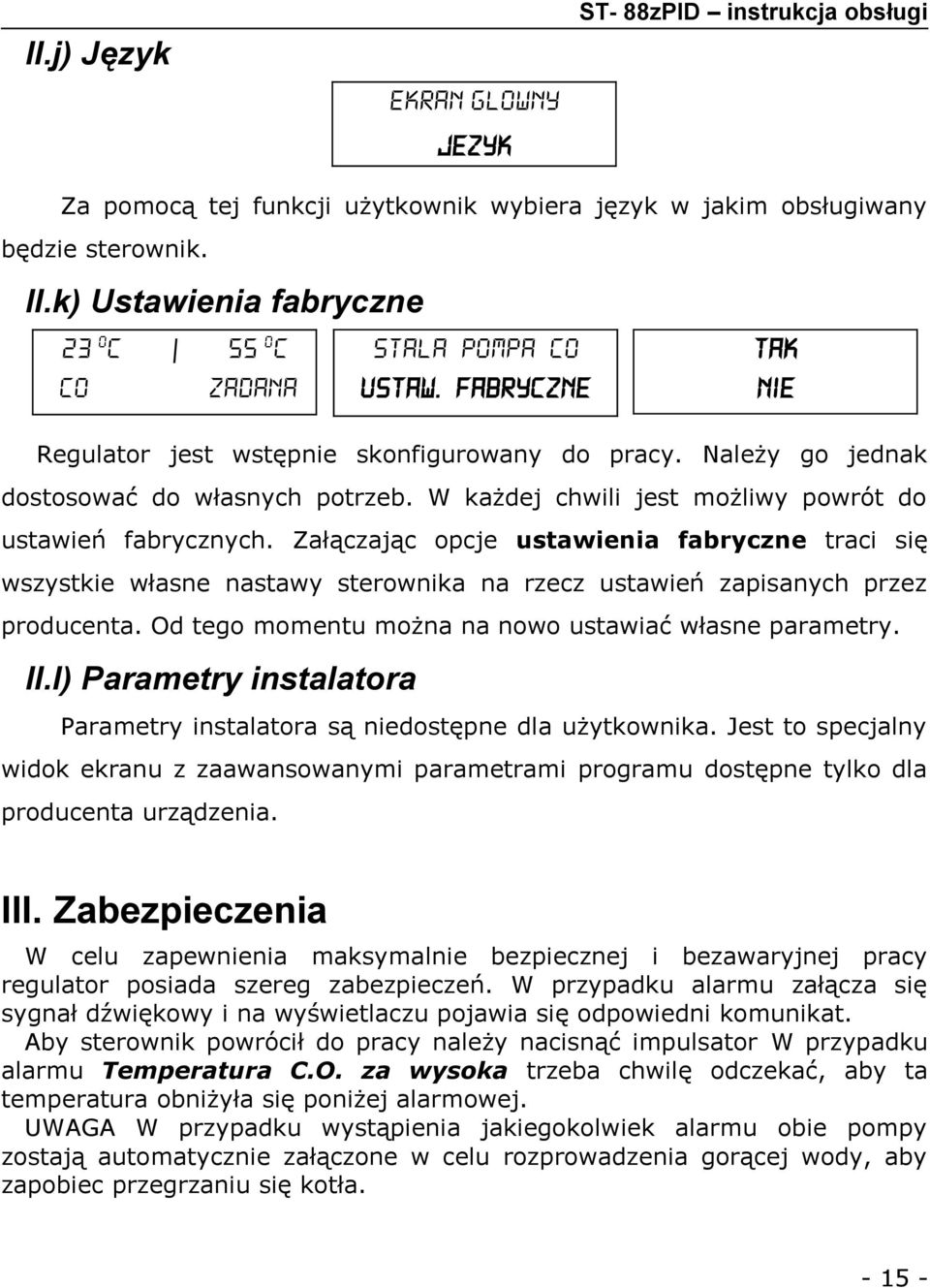

15 ST- 88zPID instrukcja obsługi II.j) Język EKRAN GLOWNY JEZYK Za pomocą tej funkcji użytkownik wybiera język w jakim obsługiwany będzie sterownik. II.k) Ustawienia fabryczne 23 Oc co 55 Oc zadana stala pompa co ustaw. fabryczne Tak nie Regulator jest wstępnie skonfigurowany do pracy. Należy go jednak dostosować do własnych potrzeb. W każdej chwili jest możliwy powrót do ustawień fabrycznych. Załączając opcje ustawienia fabryczne traci się wszystkie własne nastawy sterownika na rzecz ustawień zapisanych przez producenta. Od tego momentu można na nowo ustawiać własne parametry. II.l) Parametry instalatora Parametry instalatora są niedostępne dla użytkownika. Jest to specjalny widok ekranu z zaawansowanymi parametrami programu dostępne tylko dla producenta urządzenia. III. Zabezpieczenia W celu zapewnienia maksymalnie bezpiecznej i bezawaryjnej pracy regulator posiada szereg zabezpieczeń. W przypadku alarmu załącza się sygnał dźwiękowy i na wyświetlaczu pojawia się odpowiedni komunikat. Aby sterownik powrócił do pracy należy nacisnąć impulsator W przypadku alarmu Temperatura C.O. za wysoka trzeba chwilę odczekać, aby ta temperatura obniżyła się poniżej alarmowej. UWAGA W przypadku wystąpienia jakiegokolwiek alarmu obie pompy zostają automatycznie załączone w celu rozprowadzenia gorącej wody, aby zapobiec przegrzaniu się kotła

16 ST-88zPID instrukcja obsługi III.a) Zabezpieczenie termiczne Jest to czujnik bimetaliczny (umiejscawiany obok czujnika temperatury kotła w kapilarze lub na rurze zasilającej jak najbliżej kotła), odłączający awaryjnie wentylator w razie przekroczenia temperatury ok 85 OC. Jego zadziałanie zapobiega zagotowaniu się wody w instalacji, w przypadku przegrzania kotła bądź uszkodzenia sterownika. Po zadziałaniu tego zabezpieczenia, gdy temperatura opadnie do bezpiecznej wartości, czujnik odblokuje się samoczynnie i sterownik powróci do normalnej pracy. W przypadku uszkodzenia lub przegrzania tego czujnika, wentylator również zostanie odłączony. III.b) Automatyczna kontrola czujnika W przypadku braku lub uszkodzenia czujnika temperatury C.O. uaktywnia się alarm, sygnalizując dodatkowo na wyświetlaczu usterkę np: alarm czujnik CO uszkodz W przypadku uszkodzenia czujnika C.O., alarm będzie aktywny do momentu wymiany czujnika na nowy. Jeżeli uszkodzeniu uległ czujnik C.W.U., należy nacisnąć przycisk MENU, co wyłączy alarm a sterownik powróci do trybu pracy na jedną pompę (ogrzewanie domu). Aby kocioł mógł pracować we wszystkich trybach należy wymienić czujnik C.W.U. na nowy. III.c) Zabezpieczenie temperaturowe Regulator posiada dodatkowe programowe zabezpieczenie przed niebezpiecznym wzrostem temperatury. W przypadku przekroczenia temperatury alarmowej (78OC) rozłączany jest wentylator i jednocześnie zaczyna pracować pompa CO (w przypadku braku jej aktywności - priorytet bojlera lub tryb letni), w celu rozprowadzenia gorącej wody po instalacji domu. Po przekroczeniu temperatury 90OC załączany jest alarm oraz pompy niezależnie od trybu pracy a na wyświetlaczu pojawia się komunikat alarmowy sygnalizując: alarm temp za duza Aby sterownik powrócił do pracy, należy obniżyć temperaturę kotła poniżej alarmowej i nacisnąć impulsator w celu skasowania stanu alarmowego

17 ST- 88zPID instrukcja obsługi III.d) Zabezpieczenie zagotowania wody w kotle Zabezpieczenie to dotyczy tylko trybu pracy priorytet bojlera, w przypadku gdy zbiornik jest niedogrzany. Mianowicie gdy temperatura bojlera jest zadana np. 55OC a na kotle temperatura rzeczywista wzrośnie do 67OC (jest to temp o 5OC wyższa od tzw. temperatury priorytetu) wówczas sterownik wyłączy wentylator. Jeśli temperatura na kotle jeszcze wzrośnie do 78OC, to załączy się pompa C.O. Gdy temperatura nadal będzie wzrastać, to przy temperaturze 90OC włączy się alarm i obie pompy. Najczęściej taki stan może się pojawić gdy bojler jest uszkodzony, źle zamocowany czujnik lub uszkodzona pompa. Jednak gdy temperatura będzie się obniżać to przy progu 66OC sterownik załączy nadmuch i będzie pracował w trybie pracy oscylując wokół temperatury priorytetu (fabrycznie 62OC). III.e) Kontrola wylotu temperatury spalin 23 Oc 98 Oc co spal 50% went. Czujnik ten cały czas kontroluje temperaturę wylotu spalin. W przypadku uszkodzenia czujnika, wypięcia go ze sterownika lub wyciągnięcia z czopucha na wyświetlaczu pojawi się komunikat czujnik spalin uszkodzony. Spowoduje to przełączenie się sterownika w tryb pracy awaryjnej. W tym przypadku będzie brana tylko pod uwagę temperatura kotła. Sterownik będzie kontrolowany tylko czujnikiem kotła, funkcja zpid będzie kontynuowana bez czujnika wylotu spalin, co znacznie pogorszy dokładność regulacji temperatury. III.f) Bezpiecznik Regulator posiada bezpieczniki o wartości 3,15 A zabezpieczające sieć. UWAGA: nie należy stosować bezpiecznika o wyższej wartości. Założenie bezpiecznika o większym amperażu może spowodować uszkodzenie sterownika. IV. Konserwacja W Sterowniku ST-88zPID należy przed sezonem grzewczym i w czasie jego trwania sprawdzić stan techniczny przewodów. Należy również sprawdzić mocowanie sterownika, oczyścić z kurzu i innych zanieczyszczeń. Należy również dokonać pomiaru skuteczności uziemienia silników (pompy C.O.; C.W.U. i nadmuchu)

18 ST-88zPID instrukcja obsługi Parametry techniczne sterownika ST-88zPID L.p. Wyszczególnienie Jedn. 1 Zasilanie V 230V/50Hz +/-10% 2 Pobór mocy W 5 3 Temperatura otoczenia C Obciążenie wyjść pomp obiegowych A 0,5 5 Obciążenie wyjścia wentylatora A 0,6 6 Zakres pomiaru temperatury O C Dokładność pomiaru O C 1 8 Zakres nastaw temperatur O C Wytrzymałość temp. czujnika O C Wkładka bezpiecznikowa A 3,15 O V. Montaż UWAGA: montażu powinna dokonywać osoba z odpowiednimi uprawnieniami! Urządzenie w tym czasie nie może być pod napięciem (należy upewnić się, że wtyczka jest wyłączona z sieci)! UWAGA: błędne podłączenie przewodów może spowodować uszkodzenie regulatora! Regulator nie może pracować w układzie zamkniętym centralnego ogrzewania. Muszą być montowane zawory bezpieczeństwa, zawory ciśnieniowe, zbiornik wyrównawczy, zabezpieczające kocioł przed zagotowaniem wody w układzie centralnego ogrzewania

19 ST- 88zPID instrukcja obsługi V.a) Schemat podłączenia okablowania do sterownika Proszę zwrócić szczególną uwagę podczas montażu okablowania sterownika. Uwagę należy zwrócić na prawidłowe podłączenie przewodów uziemienia. PE- UZIEMIENIE (ŻÓŁTO-ZIELONY) N- NEUTRALNY (NIEBIESKI) L- FAZA(BRĄZOWY) Przykładowy uproszczony schemat instalacji:

20 ST-88zPID instrukcja obsługi Umiejscowienie termika i czujnika kotła: Termik jest to czujnik bimetaliczny umiejscawiany obok czujnika temperatury kotła w kapilarze lub na rurze zasilającej obieg CO jak najbliżej kotła. Montaż w kapilarze kotła. Montaż na zasilaniu obiegu CO. Umiejscowienie czujnika spalin: Czujnik do pomiaru temperatury wylotu spalin typu PT1000 produkcji TECH, należy zamontować w otworze, który znajduje się w górnej części czopucha, czujnik powinien być zabezpieczony przed wypadnięciem poprzez przykręcenie wkrętem

21 ST- 88zPID instrukcja obsługi Dbałość o środowisko naturalne jest dla nas sprawą nadrzędną. Świadomość, że produkujemy urządzenia elektroniczne zobowiązuje nas do bezpiecznej dla natury utylizacji zużytych elementów i urządzeń elektronicznych. W związku z tym firma otrzymała numer rejestrowy nadany przez Głównego Inspektora Ochrony Środowiska. Symbol przekreślonego kosza na śmieci na produkcie oznacza, że produktu nie wolno wyrzucać do zwykłych pojemników na odpady. Segregując odpady przeznaczone do recyklingu pomagamy chronić środowisko naturalne. Obowiązkiem użytkownika jest przekazanie zużytego sprzętu do wyznaczonego punktu zbiórki w celu recyklingu odpadów powstałych ze sprzętu elektrycznego i elektronicznego

22 ST-88zPID instrukcja obsługi Spis treści I. Opis... 5 II. Funkcje regulatora... 8 II.a) Strona główna... 8 II.b) Zmiana zadanej temperatury C.O. i C.W.U...9 II.c) Rozpalanie... 9 II.d) Praca ręczna II.e) Rodzaj paliwa II.f) Załączenie pompy C.O...11 II.g) Załączenie pompy C.W.U...11 II.h) Tryb pracy II.h.1) Ogrzewanie domu...12 II.h.2) Priorytet CWU II.h.3) Pompy równolegle...13 II.h.4) Tryb letni II.i) Ekran główny II.j) Język II.k) Ustawienia fabryczne...15 II.l) Parametry instalatora...15 III. Zabezpieczenia III.a) Zabezpieczenie termiczne...16 III.b) Automatyczna kontrola czujnika...16 III.c) Zabezpieczenie temperaturowe...16 III.d) Zabezpieczenie zagotowania wody w kotle...17 III.e) Kontrola wylotu temperatury spalin...17 III.f) Bezpiecznik IV. Konserwacja V. Montaż V.a) Schemat podłączenia okablowania do sterownika

23 ST- 88zPID instrukcja obsługi

24 ST-88zPID instrukcja obsługi
