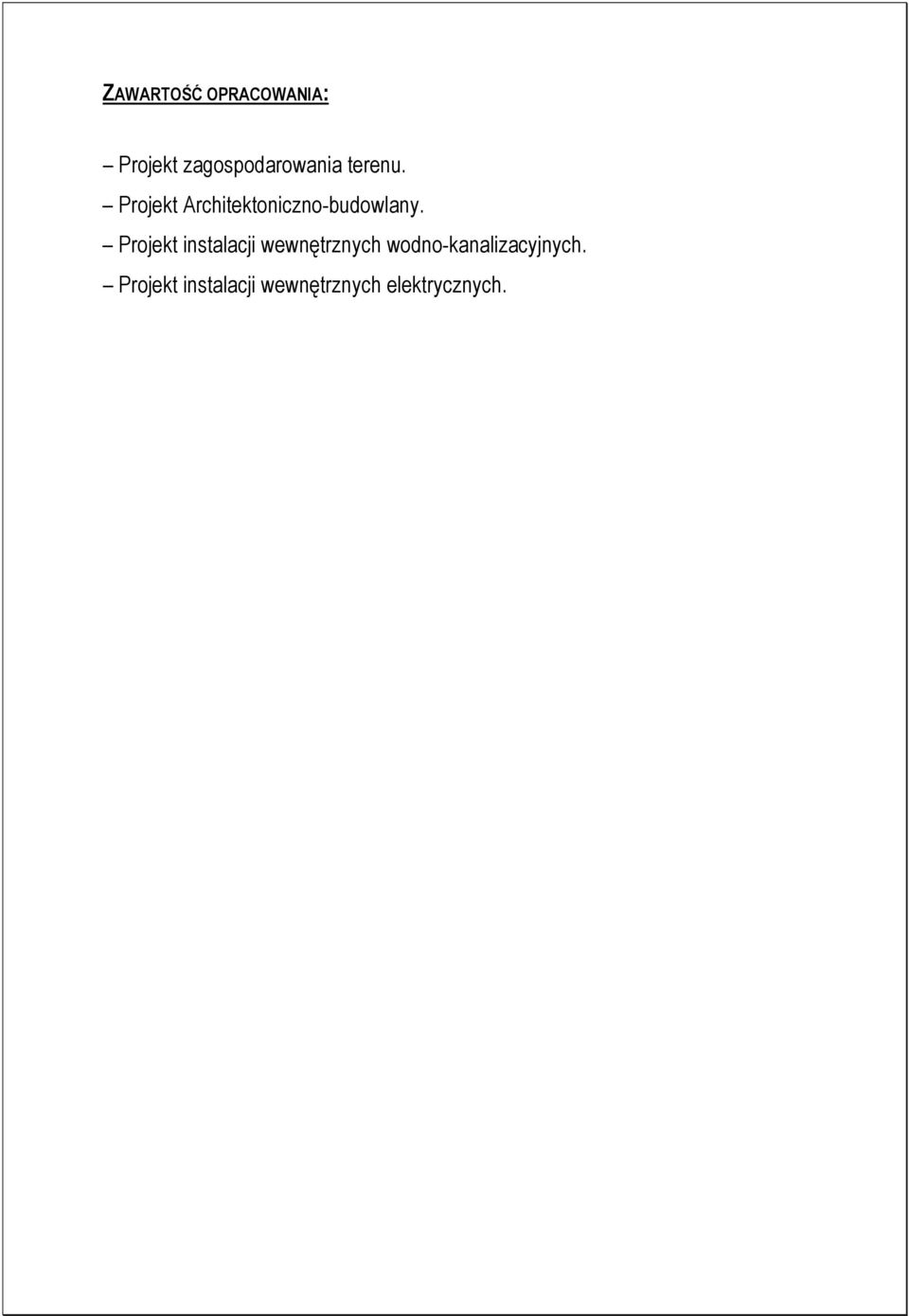

2 ZAWARTOŚĆ OPRACOWANIA: Projekt zagospodarowania terenu. Projekt Architektoniczno-budowlany. Projekt instalacji wewnętrznych wodno-kanalizacyjnych. Projekt instalacji wewnętrznych elektrycznych.

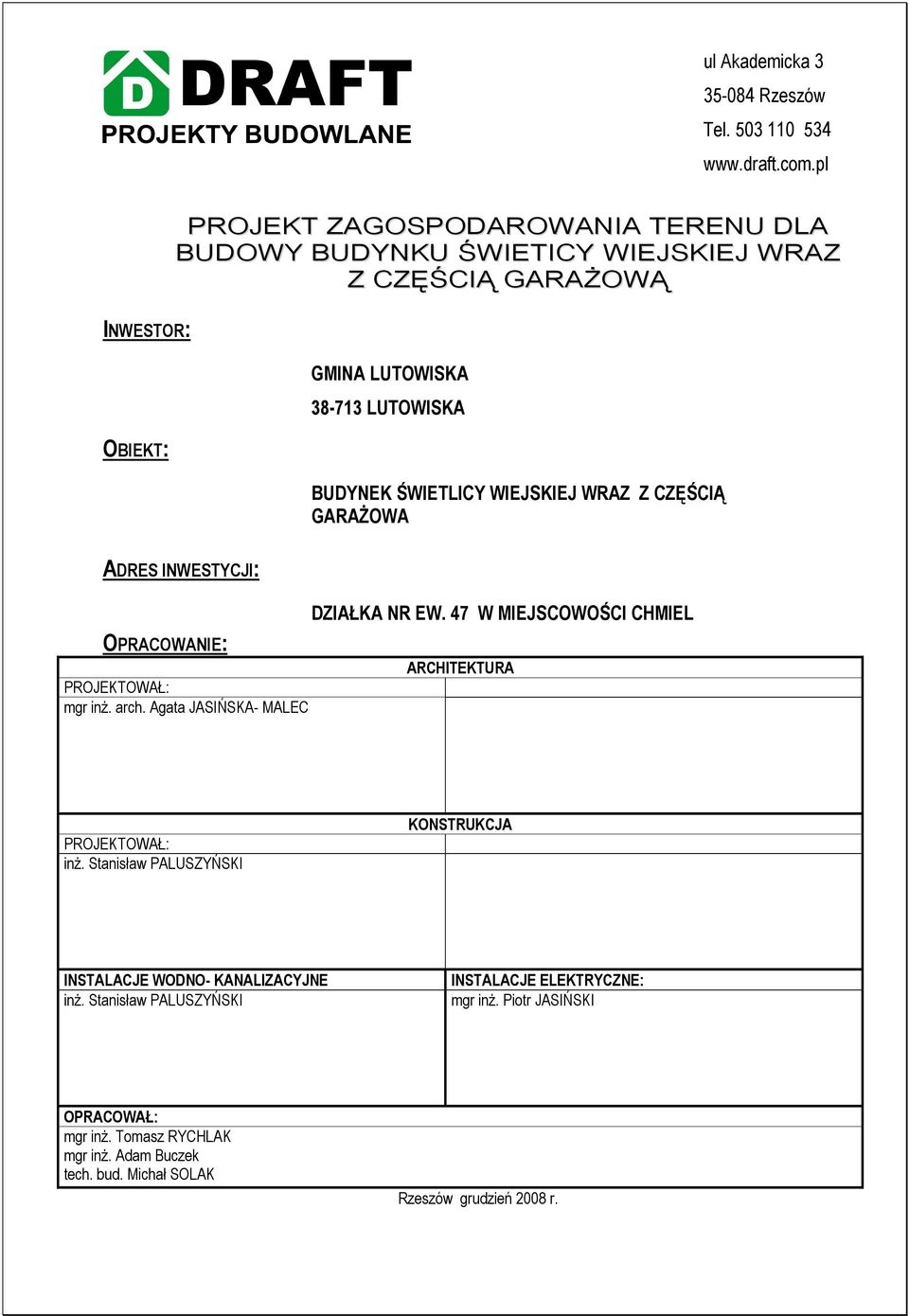

3 ul Akademicka Rzeszów Tel INWESTOR: OBIEKT: PROJEKT ZAGOSPODAROWANIA TERENU DLA BUDOWY BUDYNKU ŚWIETICY WIEJSKIEJ WRAZ Z CZĘŚCIĄ GARAśOWĄ ADRES INWESTYCJI: OPRACOWANIE: PROJEKTOWAŁ: mgr inŝ. arch. Agata JASIŃSKA- MALEC GMINA LUTOWISKA LUTOWISKA BUDYNEK ŚWIETLICY WIEJSKIEJ WRAZ Z CZĘŚCIĄ GARAśOWA DZIAŁKA NR EW. 47 W MIEJSCOWOŚCI CHMIEL ARCHITEKTURA PROJEKTOWAŁ: inŝ. Stanisław PALUSZYŃSKI KONSTRUKCJA INSTALACJE WODNO- KANALIZACYJNE inŝ. Stanisław PALUSZYŃSKI INSTALACJE ELEKTRYCZNE: mgr inŝ. Piotr JASIŃSKI OPRACOWAŁ: mgr inŝ. Tomasz RYCHLAK mgr inŝ. Adam Buczek tech. bud. Michał SOLAK Rzeszów grudzień 2008 r.

4 ul Akademicka Rzeszów Tel INWESTOR: OBIEKT: PROJEKT ARCHITEKTONICZNO- BUDOWLANY BUDOWY BUDYNKU ŚWIETICY WIEJSKIEJ WRAZ Z CZĘŚCIĄ GARAśOWĄ ADRES INWESTYCJI: OPRACOWANIE: PROJEKTOWAŁ: mgr inŝ. arch. Agata JASIŃSKA- MALEC GMINA LUTOWISKA LUTOWISKA BUDYNEK ŚWIETLICY WIEJSKIEJ WRAZ Z CZĘŚCIĄ GARAśOWA DZIAŁKA NR EW. 47 W MIEJSCOWOŚCI CHMIEL ARCHITEKTURA PROJEKTOWAŁ: inŝ. Stanisław PALUSZYŃSKI KONSTRUKCJA INSTALACJE WODNO- KANALIZACYJNE inŝ. Stanisław PALUSZYŃSKI INSTALACJE ELEKTRYCZNE: mgr inŝ. Piotr JASIŃSKI OPRACOWAŁ: mgr inŝ. Tomasz RYCHLAK mgr inŝ. Adam BUCZEK tech. bud. Michał SOLAK Rzeszów grudzień 2008 r.

5 Opis techniczny Projektu architektoniczno budowlanego budowy budynku świetlicy wiejskiej, wraz z częścią garaŝową, połoŝonej na działce nr ew. 47 w miejscowości Chmiel. 1. Przedmiot inwestycji i zakres opracowania Przedmiot inwestycji Przedmiotem inwestycji jest budowa budynku świetlicy wiejskiej wraz z częścią garaŝową Podstawa opracowania Zlecenie inwestora Decyzja o warunkach zabudowy i zagospodarowania terenu Aktualna mapa do celów projektowych 2. Opis ogólny. Przedmiotem opracowania jest budynek murowany, parterowy, projektowany na cele świetlicy wiejskiej wraz z częścią garaŝową. Budynek przeznaczony będzie na cele spotkań kulturalno społecznych mieszkańców wsi Chmiel. Dodatkowo w budynku wydzielono przestrzeń garaŝową z pomieszczeniem gospodarczym z przeznaczeniem magazynowym dla urządzeń i sprzętu będących własnością społeczności wiejskiej. Cześć przeznaczoną na cele spotkań wiejskich podzielono na: salę główną wyposaŝoną w kominek i wyjście na taras, część sanitarna wyposaŝoną w dwie toalety, oraz pomieszczenie gospodarcze. Część garaŝową na: garaŝ umoŝliwiający wjazd duŝego samochodu lub magazynowania maszyny znacznych gabarytów, oraz cześć gospodarczą wyposaŝoną regały do magazynowania sprzętu mniejszych rozmiarów.

6 Obiekt wykorzystywany będzie sporadycznie w wyniku spotkań administracyjnych, kulturalnych jak równieŝ rodzinnych mieszkańców wsi. Ogrzewanie realizowane będzie poprzez kominek zlokalizowany w Sali Głównej i podłączoną do niego instalację centralnego ogrzewania i uruchamiane na kilka godzin przed rozpoczęciem spotkania. W czasie nieuŝytkowana obiektu wszystkie media będą odtłaczane poprzez odpowiednio: główny zawór wody (instalacja wodna), oraz główny wyłącznik prądu, (instalacja elektryczna). W budynku nie przewiduje się stałego pobytu ani stałej pracy ludzi. 3. Parametry projektowanego budynku 3.1. Parametry ogólne: Powierzchnia zabudowy 226,08 m 2 Powierzchnia uŝytkowa 198,91 m 2 Kubatura 1222,59 m Zestawienie powierzchni uŝytkowej: PARTER Nazwa pomieszczenia Powierzchnia [m 2 ] Sala 88,44 Komunikacja 13,66 Pom. gosp. 15,04 WC 3,82 WC 3,82 GaraŜ 59,66 Pom. gosp. 14,47 Σ 198,91

7 4. Elementy konstrukcyjne 4.1. Fundament: Projektuje się ławy Ŝelbetowe wylewane na mokro na placu budowy z betonu C16/20, zbrojone 4 #12- A-II (18G2), oraz strzemionami Ø 6 co 25cm - A-0 (St0S-b). Wysokość ław 30 cm. Głębokość przemarzania gruntu przyjęto hz =1,2m. W czasie wykonywania wykopów fundamentowych naleŝy przewidzieć środki zabezpieczające przed rozmoczeniem, wysuszeniem lub przemarznięciem podłoŝa, zalaniem wykopu przez wody gruntowe, powierzchniowe lub opadowe. W przypadku uplastycznienia się podłoŝa warstwy uplastycznione naleŝy bezwzględnie wybrać i zastąpić warstwą chudego betonu Ściany fundamentowe - wewnętrzne grubości 24 cm -zewnętrzne grubości 24cm. Ściany projektuje się z bloczków betonowych klasy C16/20 na zaprawie cementowej Ściany nadziemne Ściany zewnętrzne - projektuje się z bloczków betonu komórkowego odmiany 600 marki 6, na zaprawie M5. Ściany naleŝy zakotwić do rdzeni Ŝelbetowych. Projektuje się ocieplenie 12cm styropianu. Przyjęto, iŝ roboty murarskie wykonywane będą przez wyszkolony zespół pod nadzorem majstra murarskiego oraz stosowane będą zaprawy produkowane fabrycznie lub zaprawy wykonywane na budowie, a dozowanie składników i wytrzymałość zaprawy podlegać będzie kontroli.

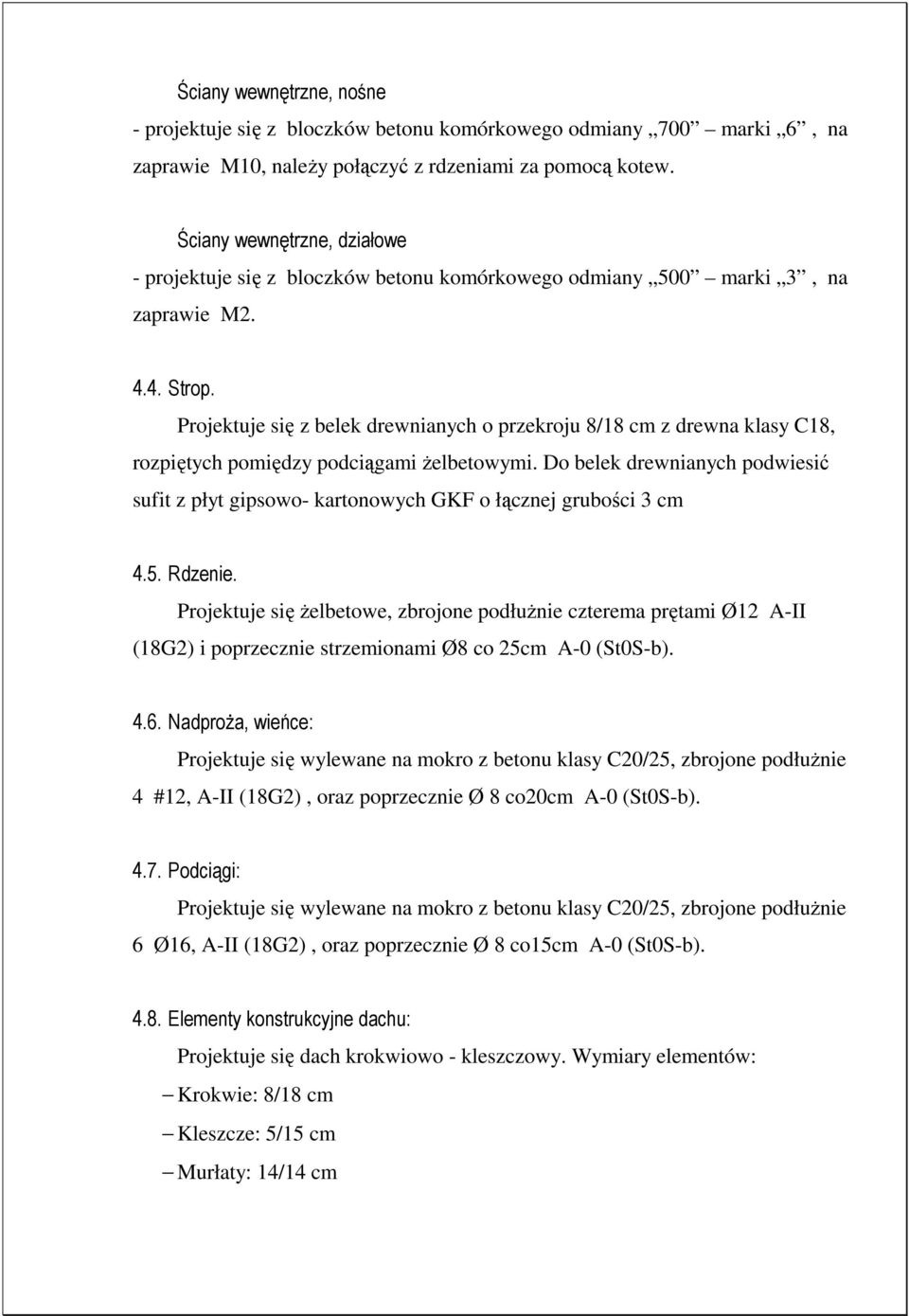

8 Ściany wewnętrzne, nośne - projektuje się z bloczków betonu komórkowego odmiany 700 marki 6, na zaprawie M10, naleŝy połączyć z rdzeniami za pomocą kotew. Ściany wewnętrzne, działowe - projektuje się z bloczków betonu komórkowego odmiany 500 marki 3, na zaprawie M Strop. Projektuje się z belek drewnianych o przekroju 8/18 cm z drewna klasy C18, rozpiętych pomiędzy podciągami Ŝelbetowymi. Do belek drewnianych podwiesić sufit z płyt gipsowo- kartonowych GKF o łącznej grubości 3 cm 4.5. Rdzenie. Projektuje się Ŝelbetowe, zbrojone podłuŝnie czterema prętami Ø12 A-II (18G2) i poprzecznie strzemionami Ø8 co 25cm A-0 (St0S-b) NadproŜa, wieńce: Projektuje się wylewane na mokro z betonu klasy C20/25, zbrojone podłuŝnie 4 #12, A-II (18G2), oraz poprzecznie Ø 8 co20cm A-0 (St0S-b) Podciągi: Projektuje się wylewane na mokro z betonu klasy C20/25, zbrojone podłuŝnie 6 Ø16, A-II (18G2), oraz poprzecznie Ø 8 co15cm A-0 (St0S-b) Elementy konstrukcyjne dachu: Projektuje się dach krokwiowo - kleszczowy. Wymiary elementów: Krokwie: 8/18 cm Kleszcze: 5/15 cm Murłaty: 14/14 cm

9 Drewno konstrukcyjne więźby dachowej naleŝy zaimpregnować atestowanymi preparatami zabezpieczającymi je przed działaniem grzybów domowych, grzybów pleśniowych i glonów oraz przed bakteriami i owadami (np. impregnat do drewna NW, ALTAXIN, DREWNOCHRON) oraz preparatami zapobiegającymi rozprzestrzenianiu ognia (np. Ogniochron, FOBOS M-4) Kominy i przewody wentylacyjne: Kominy wykonać z elementów systemowych typu Schiedel, lub Leier, uwzględniając zalecenia producenta co do montaŝu w zaleŝności od wysokości przewodu. Przewody wentylacyjne przyległe do przewodów kominowych wykonać z elementów systemowych Schiedel, lub Leier, pozostałe przewody wykonać z rur o średnicy 15cm ze stali nierdzewnej. 5. Izolacje 5.1. Izolacje termiczne, akustyczne: Fundamenty Izolacja częściowa do głębokości 60cm poniŝej poziomu gruntu Ściany zewnętrzne 12 cm. Izolację termiczną ścian zewnętrznych wykonać ze styropianu EPS o grubości Strop Izolację akustyczną stropu nad parterem wykonać z wełny mineralnej grubości 14 cm Izolacje przeciwwilgociowe i przeciwwodne Izolacja pionowa fundamentów Masa bitumiczna nanoszona pędzlami na zewnętrznej stronie ścian fundamentowych.

10 Izolacja pozioma fundamentów Dwie warstwy papy układanej na lepiku Izolacja pozioma podłogi na gruncie Papa termozgrzewalna, folia PE Paraizolacja dachu Folia paraizolacyjna PE Izolacja przeciwwodna dachu Folia wstępnego krycia. 6. Stolarka 6.1. Stolarka okienna Stolarka okienna drewniana Stolarka drzwiowa Drzwi zewnętrzne i wewnętrzne drewniane. Drzwi w WC z otworami o łącznej powierzchni 0,022 m 2 7. Prace wykończeniowe wewnętrzne 7.1. Podłogi i posadzki W pomieszczeniach parteru: płytki ceramiczne i parkiet drewniany. W garaŝu wylewka cementowa. We wszystkich pomieszczeniach o posadzkach z płytek ceramicznych wykonać cokoły Tynki i okładziny wewnętrzne Projektuje się tynki cementowo- wapienne. W WC projektuje się ułoŝenie płytek ceramicznych do wysokości co najmniej 2 m.

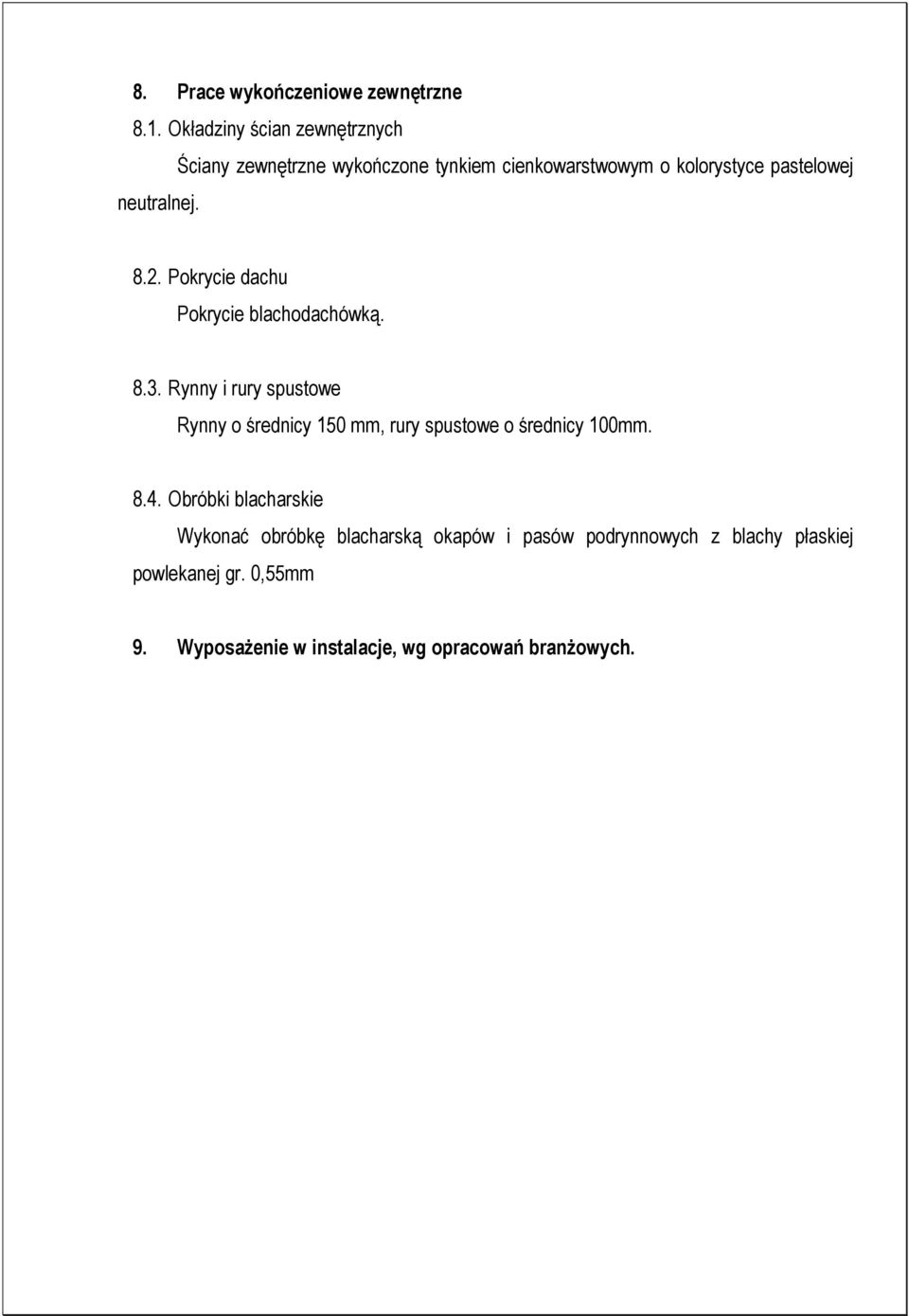

11 8. Prace wykończeniowe zewnętrzne 8.1. Okładziny ścian zewnętrznych Ściany zewnętrzne wykończone tynkiem cienkowarstwowym o kolorystyce pastelowej neutralnej Pokrycie dachu Pokrycie blachodachówką Rynny i rury spustowe Rynny o średnicy 150 mm, rury spustowe o średnicy 100mm Obróbki blacharskie Wykonać obróbkę blacharską okapów i pasów podrynnowych z blachy płaskiej powlekanej gr. 0,55mm 9. WyposaŜenie w instalacje, wg opracowań branŝowych.

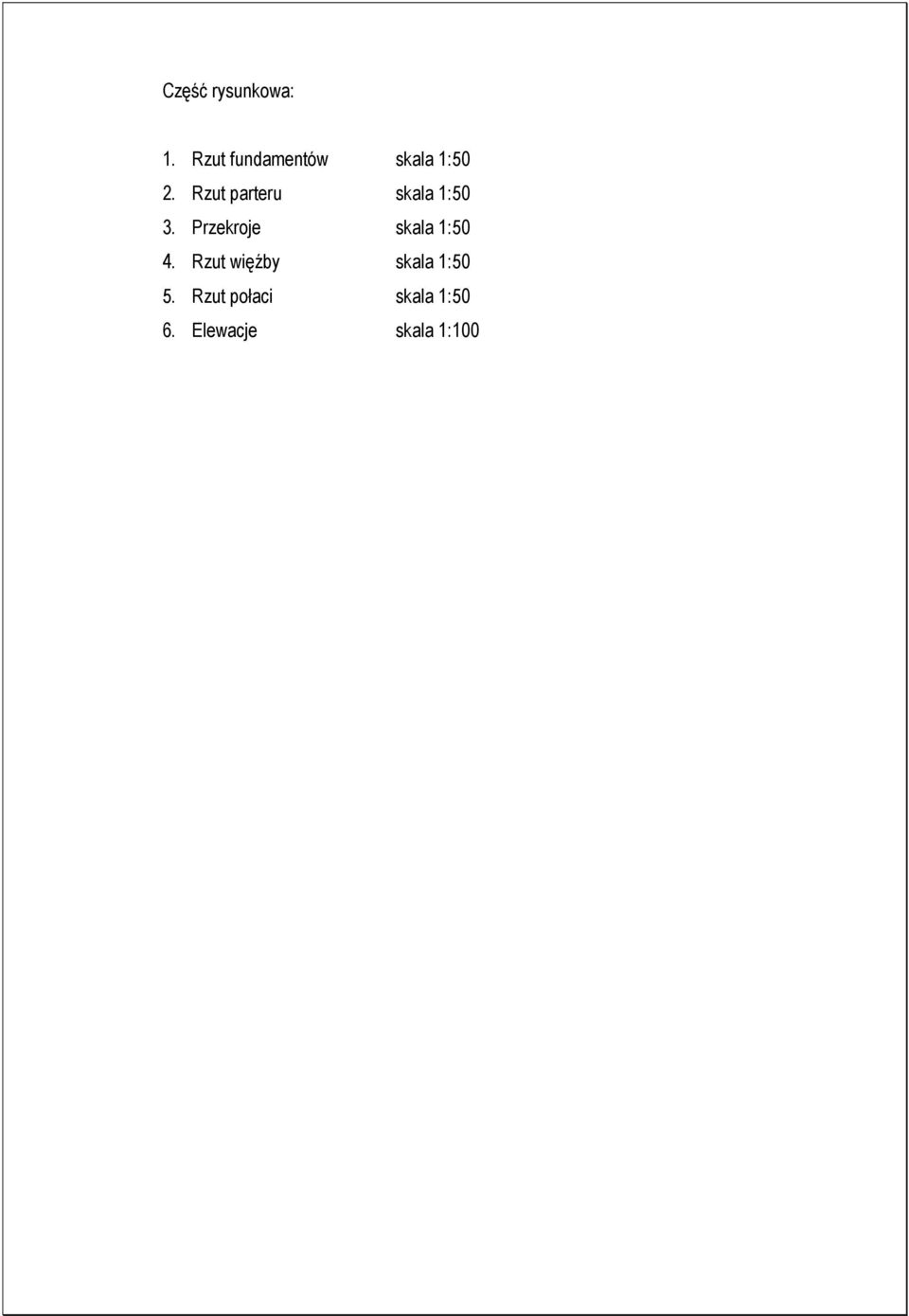

12 Część rysunkowa: 1. Rzut fundamentów skala 1:50 2. Rzut parteru skala 1:50 3. Przekroje skala 1:50 4. Rzut więźby skala 1:50 5. Rzut połaci skala 1:50 6. Elewacje skala 1:100

13 OŚWIADCZENIE Zgodnie z art. 20 ust 4, ustawy z dnia 7 lipca 1994 r. Prawo budowlane (tekst jednolity: Dz.U. Nr 207, poz z późniejszymi zmianami ) niniejszym oświadczam, Ŝe opracowanie projektowe p.n. PROJEKT ARCHITEKTONICZNO - BUDOWLANY BUDOWY BUDYNKU ŚWIETICY WIEJSKIEJ WRAZ Z CZĘŚCIĄ GARAśOWĄ dla inwestora: GMINA LUTOWISKA LUTOWISKA Lokalizacja: DZIAŁKA NR EW. 47 W MIEJSCOWOŚCI CHMIEL wykonany został zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej.... podpis projektantka i pieczątka z uprawnieniami

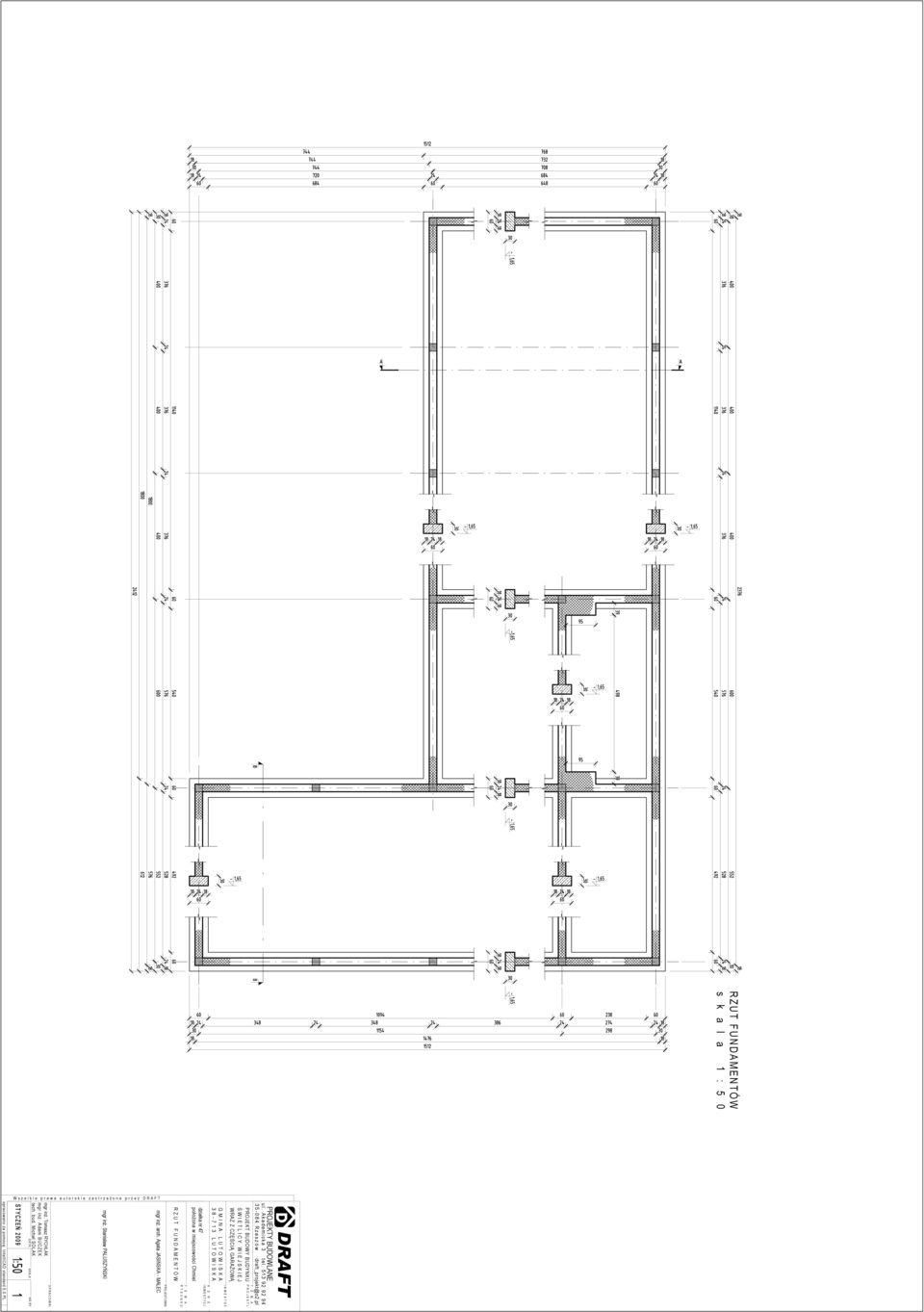

14 R Z U T F U N D A M E N T Ó W s k a l a 1 : 5 0 W s z e l k i e p r a w a a u t o r s k i e z a s t r z e ż o n e p r z e z D R A F T PROJEKTY BUDOWLANE DRAFT u l. A k a d e m i c k a R z e s z ó w t e l draft_projekt@o2. pl PROJEKT BUDOWY BUDYNKU Ś W I E T L I C Y W I E J S K I E J WRAZ Z CZĘŚCIĄ GARAŻOWĄ G M I N A L U T O W I S K A L U T O W I S K A działka nr 47 położona w miejscowości Chmiel T E M A P R O J E K T U I N W E S T O R A D R E I N W E S T Y C J R Z U T F U N D A M E N T Ó W T E M A R Y S U N K U mgr inż. arch. Agata JASIŃSKA - MALEC P RO JE KT OWAŁ: mgr inż. Stanisław PALUSZYŃSKI mgr inż. Tomasz RYCHLAK mgr i nż. A dam BUCZEK tech. bud. Michał SOLAK D ATA: S KALA: O P R A C O W A Ł N R RY S.: o pr ac ow an o za p om oc ą: I nt el li CA D st an da rd 5.0 PL
