1 F świetliki FOLDER rurowe

2 SŁOŃCE W CAŁYM DOMU Dzienne zapotrzebowanie człowieka na światło naturalne wynosi 30 minut na powietrzu bez okularów przeciwsłonecznych i żadne sztuczne oświetlenie nie zastąpi dobroczynnego wpływu promieni słonecznych na ludzki organizm. Chcąc zapewnić dostęp naturalnego światła w pomieszczeniach, w których nie ma możliwości zamontowania okien dachowych ani pionowych polecane są świetliki rurowe LightTunnel. Poprzez świetlik rurowy do wnętrza budynku napływa naturalne światło rozjaśniając wnętrze. W pozostałych pomieszczeniach, świetlik rurowy stanowi dodatkowe źródło światła, pozwalając również na oszczędność energii elektrycznej. Ilość światła wpadająca do pomieszczenia poprzez świetliki rurowe zależy przede wszystkim od natężenia światła słonecznego na zewnątrz budynku. Im większa ilość światła pada na kopułę świetlika, tym więcej światła przenoszone jest przez świetlik do wnętrza budynku. Poniższy wykres obrazuje całkowitą ilość światła dziennego (lm) w zależności od miesiąca i zachmurzenia mierzoną przy kopule świetlika. dzień słoneczny dzień pochmurny ŚWIATŁO SŁONECZNE Bardzo istotnym elementem decydującym o ilości wpadającego światła jest usytuowanie kopuły świetlika na dachu. Przy planowaniu miejsca montażu świetlika należy wziąć pod uwagę następujące elementy: - starać się umieścić kopułę świetlika na południowej, najbardziej nasłonecznionej części dachu zwracając uwagę na omijanie miejsc zacienionych, - prowadzić rurę światłonośną jak najkrótszą i jak najprostszą drogą, co zapewnia większą ilość światła, - zamontować rurę tak, aby była maksymalnie naciągnięta (świetlik z giętką rurą światłonośną). Dobierając ilość i wielkość świetlików do pomieszczenia należy wziąć pod uwagę: - wielkość i kształt pomieszczenia a zwłaszcza wysokość, - sposób rozmieszczenia świetlików, - kolory i faktury ścian, sufitu i podłogi, - planowanego rozmieszczenia układu mebli i sprzętu dodatkowego (w zależności od typu przeznaczenia pomieszczenia użytkowego). Dla potrzeb projektowych przyjmuje się następujące powierzchnie, które mogą być dostatecznie doświetlone poprzez zastosowanie standardowych świetlików rurowych: SLT 350 SLT 550 SRT 250 SRT 350 Powierzchnia 7 m² 16 m² 8 m² 12 m² 2

3 h h ILOŚĆ ŚWIATŁA W tym samym pomieszczeniu bez okna układ niesymetryczny może być jedynie wykorzystany w przypadku Schemat pokazuje uproszczony rozkład natężenia oświetlenia pod rozpraszaczem świetlika w pomieszczeniu regularnym bez okien, gdzie świetlik zamontowany jest centralnie. uzasadnionym potrzebą lepszego doświetlenia pewnej określonej strefy (np. miejsce pracy z komputerem) w tym pomieszczeniu. W pozostałych przypadkach ten system jest niecelowy lub wręcz niekorzystny. Ilości światła wpadającego do wewnątrz przy Luxów na zewnątrz Ilości światła w luxach mierzona na dolnym wylocie świetlika (rozpraszacz). W zależności od potrzeb użytkownika, koloru ścian(czyli możliwości rozpraszania i odbicia światła) oraz rozmieszczenia mebli, jest to podstawowy schemat umiejscowienia świetlika w pomieszczeniu z oknem. Strefy narożne z uwagi na dwa różne źródła światła dziennego nie mają w tym układzie większego znaczenia i są dość dobrze doświetlone. Zbytnie przybliżenie świetlika w kierunku ściany przeciwległej do okna może skutkować zmniejszeniem natężenia ogólnego w strefie środkowej. Świetliki SRT ze sztywną rurą światłonośną Typ świetlika h α* = 0 α = 30 α = 45 α = 60 α = 90 SRT 250 SRT 350 0,6m 7785,0 7473,6 7084,4 6305,9 6053,6 1,2m 7742,0 7432,3 7045,2 6658,1 6020,2 1,8m 7692,0 7384,3 6999,7 6615,1 5981,3 2,4m 7685,0 7377,6 6993,4 6609,1 5975,9 3,0m 7676,0 7369,0 6985,2 6601,4 5968,9 3,6m 7653,0 7346,9 6964,2 6581,6 5951,0 4,2m 7610,0 7305,6 6925,1 6544,6 5917,5 4,8m 7595,0 7291,2 6911,5 6531,7 5905,9 5,4m 7560,0 7257,6 6879,6 6501,6 5878,7 6,0m 7520,0 7219,0 6843,2 6467,2 5847,6 0,6m 7830,0 7516,8 7125,3 6733,8 6342,3 1,2m 7783,0 7471,7 7082,5 6693,4 6304,2 1,8m 7736,0 7426,6 7039,8 6653,0 6266,2 2,4m 7705,0 7396,8 7011,6 6626,3 6241,1 3,0m 7675,0 7368,0 6984,3 6600,5 6216,8 3,6m 7650,0 7344,0 6961,5 6579,0 6196,5 4,2m 7635,0 7329,6 6947,9 6566,1 6184,4 4,8m 7608,0 7303,7 6923,3 6542,9 6162,5 5,4m 7590,0 7286,4 6906,9 6527,4 6147,9 6,0m 7564,0 7261,4 6883,2 6505,0 6126,8 h Świetliki SLT z elastyczną rurą światłonośną 0,6m 7500,0 6975,0 6525,0 6000,0 5250,0 SLT 350 SLT 550 1,2m 6460,0 6007,8 5620,2 5168,0 4522,0 1,8m 5890,0 5477,7 5124,3 4712,0 4123,0 2,4m 5478,0 5094,5 4765,9 4382,4 3834,6 3,0m 4920,0 4575,6 4280,4 3936,0 3444,0 3,6m 4110,0 3822,3 3575,7 3288,0 2877,0 4,2m 3375,0 3138,8 2936,3 2700,0 2362,5 4,8m 3090,0 2873,7 2688,3 2472,0 2163,0 5,4m 2810,0 2613,3 2444,7 2248,0 1967,0 6,0m 2500,0 2325,0 2175,0 2000,0 1750,0 0,6m 7650,0 7114,5 6655,5 6120,0 5355,0 1,2m 6780,0 6305,4 5898,6 5424,0 4746,0 1,8m 6248,0 5810,6 5435,8 4998,4 4373,6 2,4m 5579,0 5188,5 4853,7 4463,2 3905,3 3,0m 5090,0 4733,7 4428,3 4072,0 3563,0 3,6m 4330,0 4026,9 3767,1 3464,0 3031,0 4,2m 3442,0 3201,1 2994,5 2753,6 2409,4 4,8m 3270,0 3041,1 2844,9 2616,0 2289,0 5,4m 3045,0 2831,9 2649,2 2436,0 2131,5 6,0m 2680,0 2492,4 2331,6 2144,0 1876,0 h * kąt nachylenia dachu 3

4 ŚWIETLIK RUROWY ZE SZTYWNĄ RURĄ SRT ŚWIETLIK RUROWY ze sztywną rurą światłonośną Świetlik rurowy SRT składa się z: kopuły, 3 elementów rury światłonośnej SRM 61cm, kolanka SRK, ramy sufitowej, rozpraszacza pryzmatycznego oraz zestawu montażowego. Łączna długość wszystkich elementów rury światłonośnej złożonych w linii prostej wynosi 2,1m. Kopuła Kopuła wykonana z polimetakrylanu, tworzywa odpornego na uszkodzenia mechaniczne. Kształt i wysokość kopuły to połączenie efektu samomyjącego i współczynnika całkowitego przenikania promieniowania słonecznego do wnętrza. Niska aktywność elektrostatyczna powierzchni kopuły powoduje niezbyt mocne przyleganie cząstek kurzu i zwykle deszcz czyści ewentualne zabrudzenia. Kształt kopuły pozwolił również ograniczyć do minimum czas zalegania świeżego i mokrego śniegu. Kołnierz Kołnierz uszczelniający służy do prawidłowego montażu świetlika w połaci dachowej. Pierścień kołnierza wyposażony jest w otwory skroplinowe, które wyprowadzają ewentualny kondensat na zewnątrz świetlika. W środku kołnierza znajduje się pierścień refleksyjny, który jest pierwszym elementem odbijającym światło, które wpadło do świetlika przez kopułę. Sztywna rura światłonośna Rura światłonośna wykonana jest z aluminium, które pokryte jest powłoką super refleksyjną na bazie srebra charakteryzującą się wskaźnikiem odbijalności światła powyżej 98% (refleksyjność nowego lustra wynosi 90-95%). Minimalne straty przesyłu światła pozwalają na stosowanie świetlików SRT o długości nawet 12m. Podczas montażu nie ma potrzeby skracania elementów rury światłonośnej, ponieważ zbudowana jest na zasadzie teleskopu. Wystarczy jeden element wsunąć głębiej w drugi aby otrzymać odpowiednią długość. KoLANKO Kolanko SRK zmieniające kąt rury światłonośnej Rama sufitowa z rozpraszaczem Rama sufitowa w kolorze białym oraz rozpraszacz pryzmatyczny to jedyne elementy widoczne na suficie po zamontowaniu świetlika. Światło odbite wewnątrz rury światłonośnej pada na rozpraszacz pryzmatyczny. Głównym zadaniem rozpraszacza jest równomierne rozproszenie światła wewnątrz pomieszczenia. Składa się on z rozpraszacza przezroczystego oraz matowego, które posiadają filtry UV. Oba rozpraszacze umieszczone są w uszczelce, która łączy je w jedną całość. Pomiędzy rozpraszaczami znajduje się komora powietrza, która jest izolatorem pomiędzy wnętrzem pomieszczenia, a rurą światłonośną. Pozwala to na zminimalizowanie możliwości pojawienia się kondensacji wewnątrz rury światłonośnej. Zakres montażu ŚREDNICA: SRT 4

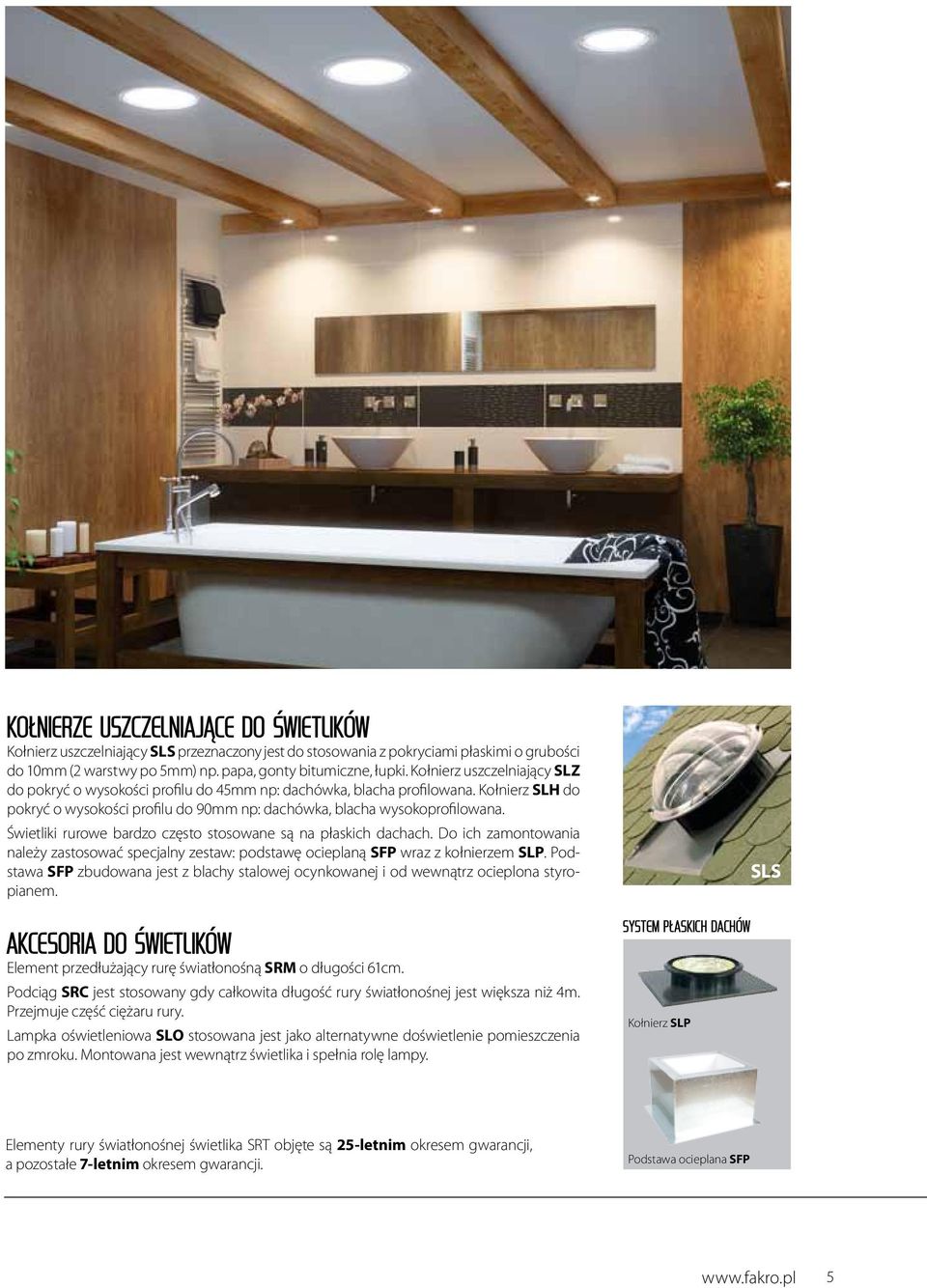

5 Kołnierze uszczelniające do świetlików Kołnierz uszczelniający SLS przeznaczony jest do stosowania z pokryciami płaskimi o grubości do 10mm (2 warstwy po 5mm) np. papa, gonty bitumiczne, łupki. Kołnierz uszczelniający SLZ do pokryć o wysokości profilu do 45mm np: dachówka, blacha profilowana. Kołnierz SLH do pokryć o wysokości profilu do 90mm np: dachówka, blacha wysokoprofilowana. Świetliki rurowe bardzo często stosowane są na płaskich dachach. Do ich zamontowania należy zastosować specjalny zestaw: podstawę ocieplaną SFP wraz z kołnierzem SLP. Podstawa SFP zbudowana jest z blachy stalowej ocynkowanej i od wewnątrz ocieplona styropianem. SLS Akcesoria do świetlików Element przedłużający rurę światłonośną SRM o długości 61cm. Podciąg SRC jest stosowany gdy całkowita długość rury światłonośnej jest większa niż 4m. Przejmuje część ciężaru rury. Lampka oświetleniowa SLO stosowana jest jako alternatywne doświetlenie pomieszczenia po zmroku. Montowana jest wewnątrz świetlika i spełnia rolę lampy. System płaskich dachów Kołnierz SLP Elementy rury światłonośnej świetlika SRT objęte są 25-letnim okresem gwarancji, a pozostałe 7-letnim okresem gwarancji. Podstawa ocieplana SFP 5

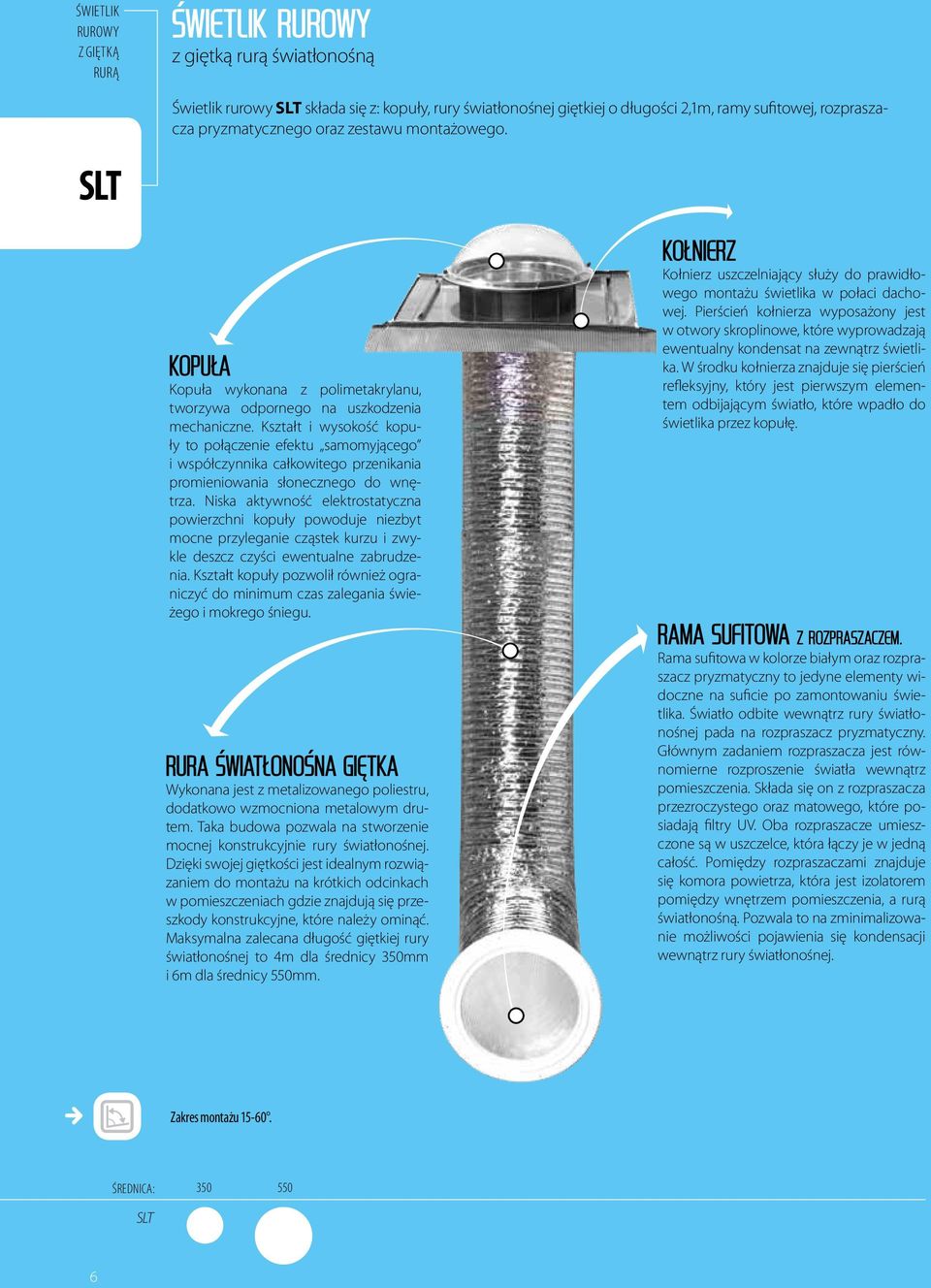

6 ŚWIETLIK RUROWY Z GIĘTKĄ RURĄ SLT ŚWIETLIK RUROWY z giętką rurą światłonośną Świetlik rurowy SLT składa się z: kopuły, rury światłonośnej giętkiej o długości 2,1m, ramy sufitowej, rozpraszacza pryzmatycznego oraz zestawu montażowego. Kopuła Kopuła wykonana z polimetakrylanu, tworzywa odpornego na uszkodzenia mechaniczne. Kształt i wysokość kopuły to połączenie efektu samomyjącego i współczynnika całkowitego przenikania promieniowania słonecznego do wnętrza. Niska aktywność elektrostatyczna powierzchni kopuły powoduje niezbyt mocne przyleganie cząstek kurzu i zwykle deszcz czyści ewentualne zabrudzenia. Kształt kopuły pozwolił również ograniczyć do minimum czas zalegania świeżego i mokrego śniegu. Rura światłonośna giętka Wykonana jest z metalizowanego poliestru, dodatkowo wzmocniona metalowym drutem. Taka budowa pozwala na stworzenie mocnej konstrukcyjnie rury światłonośnej. Dzięki swojej giętkości jest idealnym rozwiązaniem do montażu na krótkich odcinkach w pomieszczeniach gdzie znajdują się przeszkody konstrukcyjne, które należy ominąć. Maksymalna zalecana długość giętkiej rury światłonośnej to 4m dla średnicy 350mm i 6m dla średnicy 550mm. Kołnierz Kołnierz uszczelniający służy do prawidłowego montażu świetlika w połaci dachowej. Pierścień kołnierza wyposażony jest w otwory skroplinowe, które wyprowadzają ewentualny kondensat na zewnątrz świetlika. W środku kołnierza znajduje się pierścień refleksyjny, który jest pierwszym elementem odbijającym światło, które wpadło do świetlika przez kopułę. Rama sufitowa z rozpraszaczem. Rama sufitowa w kolorze białym oraz rozpraszacz pryzmatyczny to jedyne elementy widoczne na suficie po zamontowaniu świetlika. Światło odbite wewnątrz rury światłonośnej pada na rozpraszacz pryzmatyczny. Głównym zadaniem rozpraszacza jest równomierne rozproszenie światła wewnątrz pomieszczenia. Składa się on z rozpraszacza przezroczystego oraz matowego, które posiadają filtry UV. Oba rozpraszacze umieszczone są w uszczelce, która łączy je w jedną całość. Pomiędzy rozpraszaczami znajduje się komora powietrza, która jest izolatorem pomiędzy wnętrzem pomieszczenia, a rurą światłonośną. Pozwala to na zminimalizowanie możliwości pojawienia się kondensacji wewnątrz rury światłonośnej. Zakres montażu ŚREDNICA: SLT 6

7 Kołnierze uszczelniające do świetlików Kołnierz uszczelniający SLS przeznaczony jest do stosowania z pokryciami płaskimi o grubości do 10mm (2 warstwy po 5mm) np. papa, gonty bitumiczne, łupki. Kołnierz uszczelniający SLZ do pokryć o wysokości profilu do 45mm np: dachówka, blacha profilowana. Kołnierz SLH do pokryć o wysokości profilu do 90mm np: dachówka, blacha wysokoprofilowana. Do montażu świetlików w płaskich dachach służy specjalny zestaw: metalowa podstawa SFP ocieplona styropianem wraz z kołnierzem SLP. Akcesoria do świetlików Zestaw przedłużający rurę światłonośną SLM. W skład zestawu wchodzi: pierścień łączący, odcinek rury światłonośnej o długości 120cm, taśma klejąca. Istnieje możliwość zamówienia innych długości rury światłonośnej, które są wielokrotnością 30 cm (np. 60cm, 90cm, 150cm). Podciąg SLC jest stosowany gdy całkowita długość rury światłonośnej jest większa niż 4m. Zastosowanie podciągów ma na celu przejęcie części ciężaru rury światłonośnej, zapobiegając jej możliwemu oderwaniu od kołnierza świetlika. Zastosowanie podciągu SLC eliminuje potrzebę użycia zestawu przedłużającego SLM. Należy dokupić jedynie odcinek rury światłonośnej. Lampka oświetleniowa SLO stosowana jest jako alternatywne doświetlenie pomieszczenia po zmroku. Montowana jest wewnątrz świetlika i spełnia role lampy. System płaskich dachów Ocieplana podstawa SFP wraz z kołnierzem SLP SLZ Wszystkie elementy świetlika SLT objęte są 7-letnim okresem gwarancji. 7

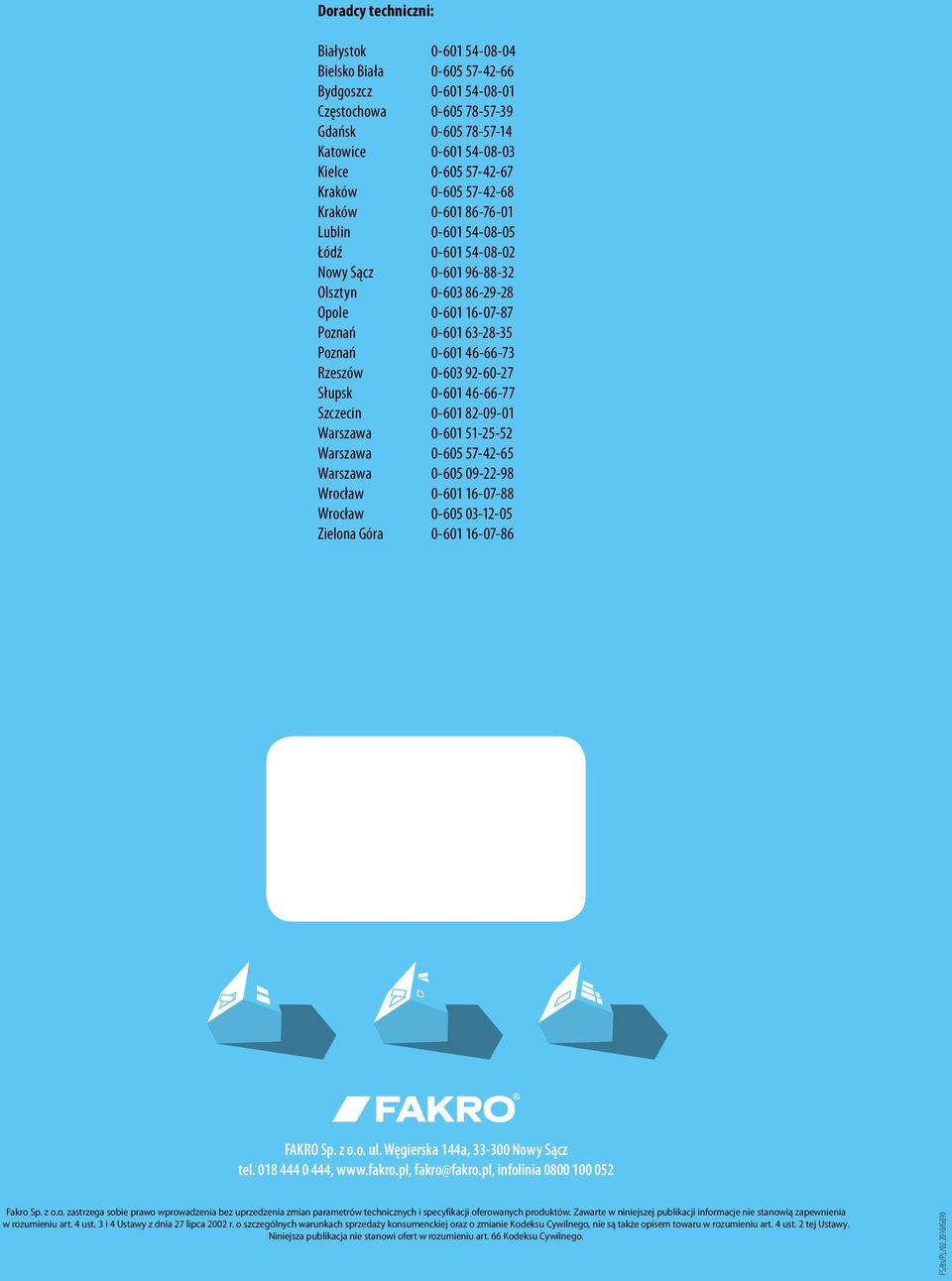

8 Doradcy techniczni: Białystok Bielsko Biała Bydgoszcz Częstochowa Gdańsk Katowice Kielce Kraków Kraków Lublin Łódź Nowy Sącz Olsztyn Opole Poznań Poznań Rzeszów Słupsk Szczecin Warszawa Warszawa Warszawa Wrocław Wrocław Zielona Góra FAKRO Sp. z o.o. ul. Węgierska 144a, Nowy Sącz tel , fakro@fakro.pl, infolinia Fakro Sp. z o.o. zastrzega sobie prawo wprowadzenia bez uprzedzenia zmian parametrów technicznych i specyfikacji oferowanych produktów. Zawarte w niniejszej publikacji informacje nie stanowią zapewnienia w rozumieniu art. 4 ust. 3 i 4 Ustawy z dnia 27 lipca 2002 r. o szczególnych warunkach sprzedaży konsumenckiej oraz o zmianie Kodeksu Cywilnego, nie są także opisem towaru w rozumieniu art. 4 ust. 2 tej Ustawy. Niniejsza publikacja nie stanowi ofert w rozumieniu art. 66 Kodeksu Cywilnego. FS/8s/PL/ /G010
