1 System elastycznego rozprowadzania powietrza FX-REKU Producent zastrzega sobie prawo do dokonywania zmian w wymiarach i danych technicznych produktów ze względu na ciągłe ich doskonalenie

2 System FX-REKU INFORMJE TEHNIZNE O systemie System FX-REKU składa się z kanałów wentylacyjnych, skrzynek rozprężnych, przepustnic wentylacyjnych oraz innych elementów składających się na kompletna instalację, którą można połączyć z centralą rekuperacyjną. Elementy te sprawdzają się w miejscach, gdzie liczy się elastyczność oraz wytrzymałość dzięki dużej sztywności obwodowej, przewody mogą być zalewane betonem. System bazuje na przewodach o zewnętrznym wymiarze 75 oraz 90 mm, gdzie wewnętrzna wynosi odpowiednio 63 mm lub 75 mm. Wszelkie elementy złączne dostosowane są do wymiaru zewnętrznego przewodu. Instrukcja montażu Przewody wsuwane są do metalowych przyłączy i przepustnic wykonanych z wewnętrznym przerolowaniem. Stanowi ono zatrzask dla karbowanego przewodu, którego końcówka przylega bezpośrednio do uszczelki zapewniającej szczelność systemu. Korzyści stosowania Dzięki niewielkim rozmiarom i właściwej konstrukcji przewody FX mogą być montowane zarówno na sufitach jak i na ścianach i podłogach. Można chować je pod suchymi czy mokrymi tynkami. Zastosowanie materiałów o wysokiej trwałości i wytrzymałości mechanicznej pozwala na zalewanie instalacji w stropach czy wylewkach. Płaskie skrzynki rozprężne nie zabierają wiele miejsca, przez co nie ma konieczności wykonywania specjalnych elementów zabudowy ścian czy sufitów. ntybakteryjna powłoka przewodów wentylacyjnych FX- HDPE- wykonana jest na bazie tlenku srebra. Właściwości antybakteryjne oraz antygrzybiczne przewodów potwierdza aprobata techniczna Oznakowanie Wyroby firmy NOR oznaczane są znakiem budowlanym, oraz em towaru zgodnym ze specyfikacją techniczną zawartą w niniejszym katalogu. 2 NOR systemy wentylacji

3 Przewody elastyczne FX-HDPE/FX-HDPE- Przewody elastyczne FX-HDPE oraz FX-HDPE- stosowane są do rozprowadzania powietrza. Stosunkowo małe średnice pozwalają ukryć instalację w stropach, wylewkach lub sufitach podwieszanych. Ponado przewód FX-HDPE- od wewnętrznej strony pokryty jest warstwą antystatyczną, antybakteryjną i anleśniową na bazie jonów srebra. Przewody elastyczne FX-HDPE oraz FX-HDPE- łączone są na wcisk z pozostałymi elementami instalacji. Zastosowanie uszczelki w połączeniach gwarantuje wysoką szczelność systemu. Przewody elastyczne FX-HDPE oraz FX-HDPE- wykonane są z wysokoudarnego polietylenu. Dzięki temu cały system odznacza sie bardzo dobrą wytrzymałością mechaniczną. Środek przewodów jest gładki co zapewnia niskie straty ciśnień w instalacji. Przewody dostępne są zwinięte w krąg o długości 50mb. Wymiar kręgu: 1100cm x 40cm. Kod produktu: FX - HDPE - 75 materiał ØD Ød D nom d waga [kg/mb] FX-HDPE ,31 FX-HDPE ,31 FX-HDPE ,42 FX-HDPE ,42 NOR systemy wentylacji 3

4 Przewody elastyczne FX-HDPE/FX-HDPE- Dane techniczne Wykresy doboru dla średnicy 75mm strata ciśnienia strata ciśnienia strata ciśnienia Odcinek prosty [Pa/m] Kolano 45 (długość 0,5 m) [Pa] Kolano 90 (długość 0,5 m) [Pa] [l/s] [m³/h] przepływ objętościowy [l/s] [m³/h] przepływ objętościowy [l/s] [m³/h] przepływ objętościowy NOR systemy wentylacji

5 Skrzynki rozprężne FX-PRO... Skrzynki rozprężne FX-PRO są elementami przyłączeniowymi przewodów elastycznych FX-HDPE oraz FX-HDPE-, które wspólnie tworzą system rozprowadzania wentylacji mechanicznej w tym rekuperacji. Ze względu na swoje małe wymiary gabarytowe nie wymagają dużo miejsca lub specjalnego zabudowania. Pozwala to na uzyskanie większej powierzchni użytkowej dla pomieszczenia. Skrzynki rozprężne FX-PRO wykonane są ze stali ocynkowanej. Istnieje możliwość wykonania izolowanych skrzynek rozprężnych FX-PRI. Izolowane są one wewnątrz matą kauczukową o grubości 9mm. Łączenie skrzynek jest na zgrzew wykonywany na zewnątrz Uwaga: Podłączenie d 1 standardowo wykonywane jest w wymiarze nyplowym. Na specjalne zamówienie istnieje możliwość wykonania średnicy d 1 w wymiarze mufowym. Kod produktu FX-PRO liczba odejść nxd2 n [szt.] d2 FX-PRO FX-PRO FX-PRO FX-PRO NOR systemy wentylacji 5

6 Skrzynki rozprężne FX-PRO-... Skrzynki rozprężne FX-PRO- są elementami przyłączeniowymi przewodów elastycznych FX-HDPE oraz FX-HDPE-, które wspólnie tworzą system rozprowadzania wentylacji mechanicznej w tym rekuperacji. Ze względu na swoje małe wymiary gabarytowe nie wymagają dużo miejsca lub specjalnego zabudowania. Pozwala to na uzyskanie większej powierzchni użytkowej dla pomieszczenia. Skrzynki rozprężne FX-PRO- wykonane są ze stali ocynkowanej. Istnieje możliwość wykonania izolowanych skrzynek rozprężnych FX-PRI-. Izolowane są one wewnątrz matą kauczukową o grubości 9mm. Łączenie skrzynek jest na zgrzew wykonywany na zewnątrz. Uwaga: Podłączenie d 1 standardowo wykonywane jest w wymiarze nyplowym. Na specjalne zamówienie istnieje możliwość wykonania średnicy d 1 w wymiarze mufowym. Kod produktu FX-PRO liczba odejść nxd2 n [szt.] d2 FX-PRO FX-PRO FX-PRO FX-PRO NOR systemy wentylacji

7 Skrzynki rozprężne FX-PRO-P... Skrzynki rozprężne FX-PRO-P są elementami przyłączeniowymi przewodów elastycznych FX-HDPE oraz FX-HDPE-, które wspólnie tworzą system rozprowadzania wentylacji mechanicznej w tym rekuperacji. Ze względu na swoje małe wymiary gabarytowe nie wymagają dużo miejsca lub specjalnego zabudowania. Pozwala to na uzyskanie większej powierzchni użytkowej dla pomieszczenia. Skrzynki rozprężne FX-PRO-P wykonane są ze stali ocynkowanej. Istnieje możliwość wykonania izolowanych skrzynek rozprężnych FX-PRI-P. Izolowane są one wewnątrz matą kauczukową o grubości 9mm. Łączenie skrzynek jest na zgrzew wykonywany na zewnątrz. Uwaga: Podłączenie d 1 standardowo wykonywane jest w wymiarze nyplowym. Na specjalne zamówienie istnieje możliwość wykonania średnicy d 1 w wymiarze mufowym. Kod produktu FX-PRO-P liczba odejść nxd2 n [szt.] d2 FX-PRO-P FX-PRO-P FX-PRO-P FX-PRO-P NOR systemy wentylacji 7

8 Skrzynki rozprężne FX-PRO... Skrzynki rozprężne FX-PRO są elementami przyłączeniowymi przewodów elastycznych FX-HDPE oraz FX-HDPE-, które wspólnie tworzą system rozprowadzania wentylacji mechanicznej w tym rekuperacji. Ze względu na swoje małe wymiary gabarytowe nie wymagają dużo miejsca lub specjalnego zabudowania. Pozwala to na uzyskanie większej powierzchni użytkowej dla pomieszczenia. Skrzynki rozprężne FX-PRO wykonane są ze stali ocynkowanej. Istnieje możliwość wykonania izolowanych skrzynek rozprężnych FX-PRI. Izolowane są one wewnątrz matą kauczukową o grubości 9mm. Łączenie skrzynek jest na zgrzew wykonywany na zewnątrz. Uwaga: Podłączenie d 1 standardowo wykonywane jest w wymiarze nyplowym. Na specjalne zamówienie istnieje możliwość wykonania średnicy d 1 w wymiarze mufowym. Kod produktu FX-PRO liczba odejść kxd2 n [szt] k [szt] d2 FX-PRO FX-PRO FX-PRO FX-PRO nxd2 8 NOR systemy wentylacji

9 Skrzynki rozprężne FX-PRO... Skrzynki rozprężne FX-PRO są elementami przyłączeniowymi przewodów elastycznych FX-HDPE oraz FX-HDPE-, które wspólnie tworzą system rozprowadzania wentylacji mechanicznej w tym rekuperacji. Ze względu na swoje małe wymiary gabarytowe nie wymagają dużo miejsca lub specjalnego zabudowania. Pozwala to na uzyskanie większej powierzchni użytkowej dla pomieszczenia. Skrzynki rozprężne FX-PRO wykonane są ze stali ocynkowanej. Istnieje możliwość wykonania izolowanych skrzynek rozprężnych FX-PRI. Izolowane są one wewnątrz matą kauczukową o grubości 9mm. Łączenie skrzynek jest na zgrzew wykonywany na zewnątrz. Uwaga: Podłączenie d 1 standardowo wykonywane jest w wymiarze nyplowym. Na specjalne zamówienie istnieje możliwość wykonania średnicy d 1 w wymiarze mufowym. Kod produktu FX-PRO liczba odejść nxd2 n [szt.] FX-PRO d2 FX-PRO NOR systemy wentylacji 9

10 Skrzynki rozprężne FX-PRO... Skrzynki rozprężne FX-PRO są elementami przyłączeniowymi przewodów elastycznych FX-HDPE oraz FX-HDPE-, które wspólnie tworzą system rozprowadzania wentylacji mechanicznej w tym rekuperacji. Ze względu na swoje małe wymiary gabarytowe nie wymagają dużo miejsca lub specjalnego zabudowania. Pozwala to na uzyskanie większej powierzchni użytkowej dla pomieszczenia. Skrzynki rozprężne FX-PRO wykonane są ze stali ocynkowanej. Istnieje możliwość wykonania izolowanych skrzynek rozprężnych FX-PRI. Izolowane są one wewnątrz matą kauczukową o grubości 9mm. Łączenie skrzynek jest na zgrzew wykonywany na zewnątrz. Uwaga: Podłączenie d 1 standardowo wykonywane jest w wymiarze nyplowym. Na specjalne zamówienie istnieje możliwość wykonania średnicy d 1 w wymiarze mufowym. Kod produktu FX-PRO liczba odejść kxd2 n k d2 [szt.]] [szt] FX-PRO FX-PRO FX-PRO FX-PRO nxd2 10 NOR systemy wentylacji

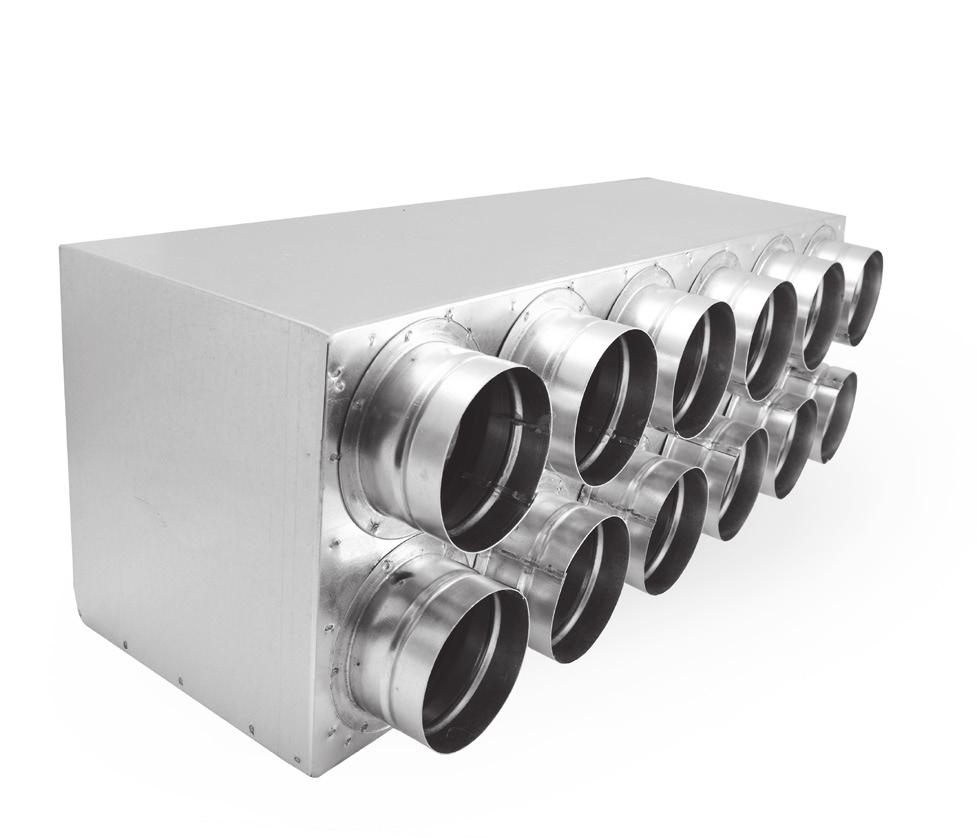

11 Skrzynki rozprężne FX-PRO-P... Skrzynki rozprężne FX-PRO-P są elementami przyłączeniowymi przewodów elastycznych FX-HDPE oraz FX-HDPE-, które wspólnie tworzą system rozprowadzania wentylacji mechanicznej w tym rekuperacji. Ze względu na swoje małe wymiary gabarytowe nie wymagają dużo miejsca lub specjalnego zabudowania. Pozwala to na uzyskanie większej powierzchni użytkowej dla pomieszczenia. Skrzynki rozprężne FX-PRO-P wykonane są ze stali ocynkowanej. Istnieje możliwość wykonania izolowanych skrzynek rozprężnych FX-PRI-P. Izolowane są one wewnątrz matą kauczukową o grubości 9mm. Łączenie skrzynek jest na zgrzew wykonywany na zewnątrz. Uwaga: Podłączenie d 1 standardowo wykonywane jest w wymiarze nyplowym. Na specjalne zamówienie istnieje możliwość wykonania średnicy d 1 w wymiarze mufowym. Kod produktu FX-PRO-P liczba odejść nxd2 n [szt.] FX-PRO-P FX-PRO-P FX-PRO-P FX-PRO-P d2 NOR systemy wentylacji 11

12 Przepustnice zamykające FX-DS... Przepustnica FX-DS jest stosowana wszędzie tam, gdzie szczelne zamknięcie nie jest wymagane. Jej głównym zadaniem jest regulacja przepływu powietrza. Zakres regulacji przepustnicy wynosi 90 o. Przepustnice FX-DS wykonane są ze stali ocynkowanej. Kod produktu: FX-DS - 75 FX-DS FX-DS NOR systemy wentylacji

13 Przepustnice zamykające, szczelne FX-DT... Przepustnica FX-DT jest stosowana wszędzie tam, gdzie szczelne zamknięcie jest wymagane. Jej głównym zadaniem jest odcięcie przepływu powietrza. Zakres regulacji przepustnicy wynosi 90 o. Przepustnice FX-DT wykonane są ze stali ocynkowanej. Kod produktu: FX-DT - 75 FX-DT FX-DT NOR systemy wentylacji 13

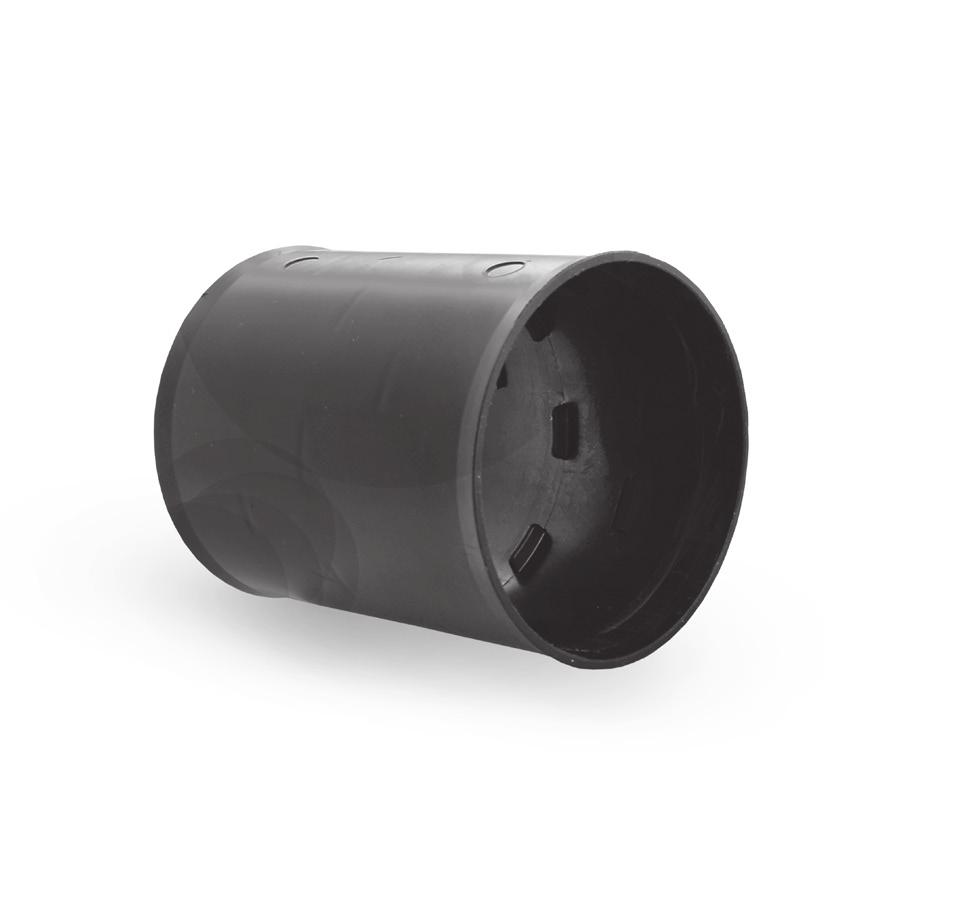

14 Złączki mufowe FX-MSF... Złączka mufowa FX-MSF jest stosowana do łączenia przewodów FX-HDPE oraz FX-HDPE-. W celu zachowania wysokiej szczelności całego systemu zaleca się dokupienie dwóch uszczelek FX-USZ wykonanych z tworzywa EPDM. Kod produktu: FX-MSF - 75 FX-MSF FX-MSF NOR systemy wentylacji

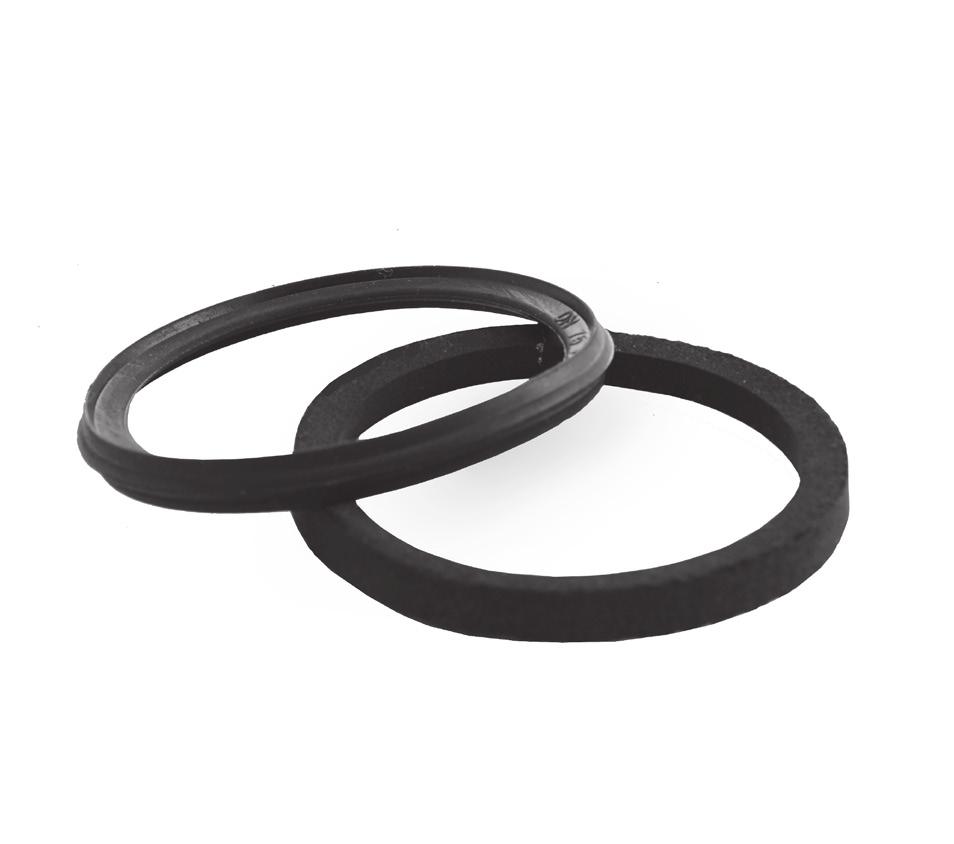

15 Uszczelki FX-USZ... Uszczelki FX-USZ są stosowane do uszczelnienia połączeń. W zależności od zastosowania są wykonane z tworzywa EPDM lub pianki. FX-USZ-75/ FX-USZ-90 - wykonana z tworzywa EPDM, służy do uszczelnienia połączeń dwóch przewodów FX-USP-75/ FX-USP-90 - wykonana z pianki, służy do uszczelnienia połączenia skrzynka rozprężna - przewód Na specjalne zamówienie możliwe jest kupienie uszczelek FX-UST-75 i FX-UST-90. FX-UST-75/ FX-UST-90 - uszczelka termokurczliwa, służy do połączenia i uszczelnienia połączeń dwóch przewodów lub skrzynki rozprężnej i przewodu. Kod produktu: FX-USZ - 75 FX-USZ-75/ FX-USZ-90 FX-USP-75/ FX-USP-90 Ø Ø g g g FX-USZ FX-USP FX-USZ FX-USP NOR systemy wentylacji 15

16 Podstawki mocujące FX-FX... Podstawki mocujące FX-FX stosowane są jako elementy ułatwiające prowadzenie przewodów pod kątem 90 o. Jednocześnie przytrzymują przewody w określonej pozycji i miejscu np. podczas zalewania posadzek betonem. Podstawka FX-FX wykonana jest ze stali ocynkowanej. Na specjalne zamówienie możliwe jest wykonanie podstawek mocujących ze stali nierdzewnej. Kod produktu FX-FX liczba przewodów FX-FX FX-FX FX-FX FX-FX NOR systemy wentylacji

17 Zaślepki S-PV... Zaślepka S-PV jest stosowana do zaślepiania końców przewodów FX-HDPE oraz FX-HDPE-. Zaślepki FX-S wykonane są z tworzywa PV. Kod produktu: S-PV - 75 S-PV S-PV NOR systemy wentylacji 17
