Renata Staniszewska
6 lat temu
Przeglądów:

1 Zastosowanie Wentylatory SMART są przeznaczone do wentylacji ogólnej budynków. Są przeznaczone do przetłaczania powietrza suchego o j temperaturze + C, o zapyleniu nie większym niż 0,3 g/m3, bez zanieczyszczeń lepkich, żrących lub stwarzających zagrożenie wybuchem. Rodzina wentylatorów SMART liczy osiem wielkości o mocach silników od 0,37 kw do 7,5 kw i j wydajności 2 m3/h. Budowa Wentylatory SMART jako jedyne spośród spotykanych na rynku posiadają oryginalną konstrukcję wykonaną z giętych kształtowników stalowych tworzących opływowy i jednocześnie bardzo wytrzymały mechanicznie szkielet. Wewnątrz umieszczony jest silnik z wirnikiem promieniowym wykonanym z blach aluminiowych i stalowych. Wirnik jest wyważony statycznie i dynamicznie zgodnie z normą PN 93/N uzyskując klasę G 2,5. Szkielet dolny jest osiatkowany tworząc ażurową powierzchnię, przez którą powietrze jest wyrzucane na zewnątrz. Górna część wentylatora jest osłonięta kopułą wykonaną z tworzywa sztucznego. Wentylator mocuje się do podstawy dachowej. Zaleca się zastosowanie tłumiącej podstawy dachowej TPD-N lub TPDC-N o odpowiedniej wielkości dostosowanej do danego wentylatora. Akustyka Projektując rodzinę wentylatorów SMART za najważniejsze kryterium przyjęto niski poziom hałasu urządzenia. Jest to jeden z podstawowych celów polityki jakości KLIMAWENTU. W związku z tym w trakcie prac konstrukcyjnych zaprojektowano i wykonano kilkanaście wirników różniących się kształtem, wielkością, ilością i kątem nachylenia łopatek. Wszystkie te wirniki zostały przebadane w zakładowym Laboratorium Badawczo Rozwojowym. W ten sposób wytypowano ostatecznie wirniki charakteryzujące się najmniejszą głośnością i optymalnymi parametrami przepływowymi. Pełną ofertę tworzą nadto: tłumiące podstawy dachowe TPD-N lub TPDC-N, do których mocuje się wentylatory. Zastosowanie tłumiących podstaw dachowych zmniejsza hałas przedostający się do pomieszczenia o 12 do 18 db(a) tłumiki do wentylatorów dachowych, które podwiesza się do tłumiących podstaw dachowych wewnątrz pomieszczenia. Stylistyka Czy wentylator oprócz walorów użytkowych może być również ozdobą budynku? Wentylatory SMART z pewnością pełnią taką funkcję. Walory wizualne to niepowtarzalna stylistyka, którą tworzy opływowy kształt oraz cztery wcięcia w kopule w kształcie kropel wody. Dzięki tym walorom wentylator cieszy się ogromnym uznaniem wśród architektów, komponując się doskonale z otoczeniem. Standardowo wentylator wykonany jest w kolorystyce jasno szarej. Regulacja wydajności Na życzenie oferujemy falowniki przeznaczone do regulacji prędkości obrotowej silników. oszereg falowników znajduje się w dziale Akcesoria elektryczne. Montaż Zaleca się montaż wentylatora SMART na tłumiących podstawach dachowych. oszereg podstaw jest dopasowany do typoszeregu wentylatorów. Podstawy tłumiące są wykonane z blachy ocynkowanej. Wewnętrzna część jest wyłożona materiałem dźwiękoizolacyjnym. Oferujemy dwa rodzaje tłumiących podstaw dachowych różniących się sposobem montażu podstawy na dachu: podstawę TPD-N montuje się bezpośrednio na powierzchni dachu. W celu ułatwienia montażu na dachach o różnym kącie nachylenia (od 0 do 18 ) na dwóch przeciwległych ścianach podstawy umieszczono specjalne wsporniki zamocowane obrotowo umożliwiające poziomowanie kołnierza przyłączeniowego wentylatora. podstawę TPDC -N montuje się bezpośrednio do cokołu komina kanału wentylacyjnego przykręcając do niego kołnierz mocujący podstawy. 14

2 SMART-1 SMART-1/3000 Kołnierz przyłączeniowy TPD-1-N TPDC-1-N SMART-1/ W , Podst.dach.TPD-1-N 843P Podst.dach.TPDC-1-N 843P SMART-1/ m

SMART-200/3000 812W41 3000 230 0, 54 26 9 20

SMART-200/1000 812W43 1000 230 0,37 54 1380 3

3 SMART-200 SMART-200/3000 SMART-200/10 SMART-200/1000 TPD-200-N TPDC-200-N SMART-200/ W , SMART-200/10 812W , SMART-200/ W , Podst.dach.TPD-200-N 843P Podst.dach.TPDC-200-N 843P

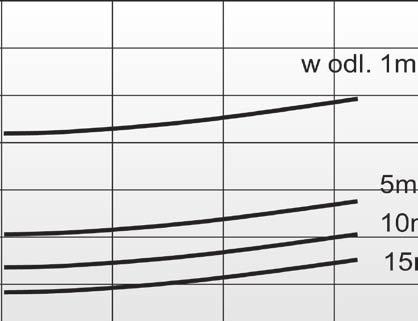

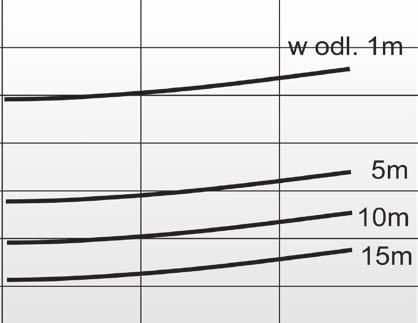

4 SMART-200/ m SMART-200/ m SMART-200/

5 SMART-2 SMART-2/3000 SMART-2/10 SMART-2/1000 TPD-2-N TPDC-2-N SMART-2/ W , SMART-2/10 812W , SMART-2/ W , Podst.dach.TPD-2-N 843P Podst.dach.TPDC-2-N 843P

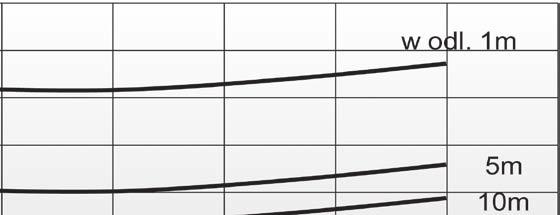

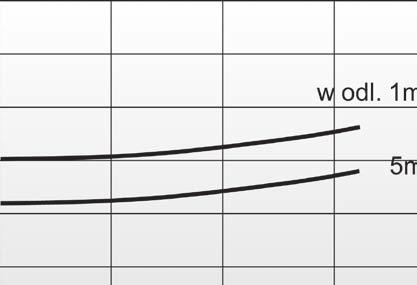

6 SMART-2/ m SMART-2/10 SMART-2/

7 SMART-315 SMART-315/3000 SMART-315/10 SMART-315/1000 TPD-315-N TPDC-315-N SMART-315/ W , SMART-315/10 812W x0 1, SMART-315/ W , Podst.dach.TPD-315-N 843P Podst.dach.TPDC-315-N 843P

8 SMART-315/3000 SMART-315/10 SMART-315/

9 SMART-0 SMART-0/10 SMART-0/1000 SMART-0/7 TPD-0-N TPDC-0-N SMART-0/10 812W 10 3x SMART-0/ W , SMART-0/7 812W52 7 3x0 0, Podst.dach.TPD-0-N 843P Podst.dach.TPDC-0-N 843P SMART-0/10 SMART-0/1000 SMART-0/7 22

10 SMART-0 SMART-0/1000 SMART-0/7 TPD-0-N TPDC-0-N SMART-0/ W x0 2, SMART-0/7 812W54 7 3x0 1, Podst.dach.TPD-0-N 843P Podst.dach.TPDC-0-N 843P SMART-0/1000 SMART-0/7 23

11 SMART-630 SMART-630/1000 SMART-630/7 TPD-630-N TPDC-630-N SMART-630/ W x0 5, SMART-630/7 812W56 7 3x Podst.dach.TPD-630-N 843P Podst.dach.TPDC-630-N 843P SMART-630/1000 SMART-630/7 24

12 SMART-710 SMART-710/1000 SMART-710/7 TPD-710-N TPDC-710-N SMART-710/ W x0 7, SMART-710/7 812W58 7 3x Podst.dach.TPD-710-N 843P Podst.dach.TPDC-710-N 843P SMART-710/1000 SMART-710/
