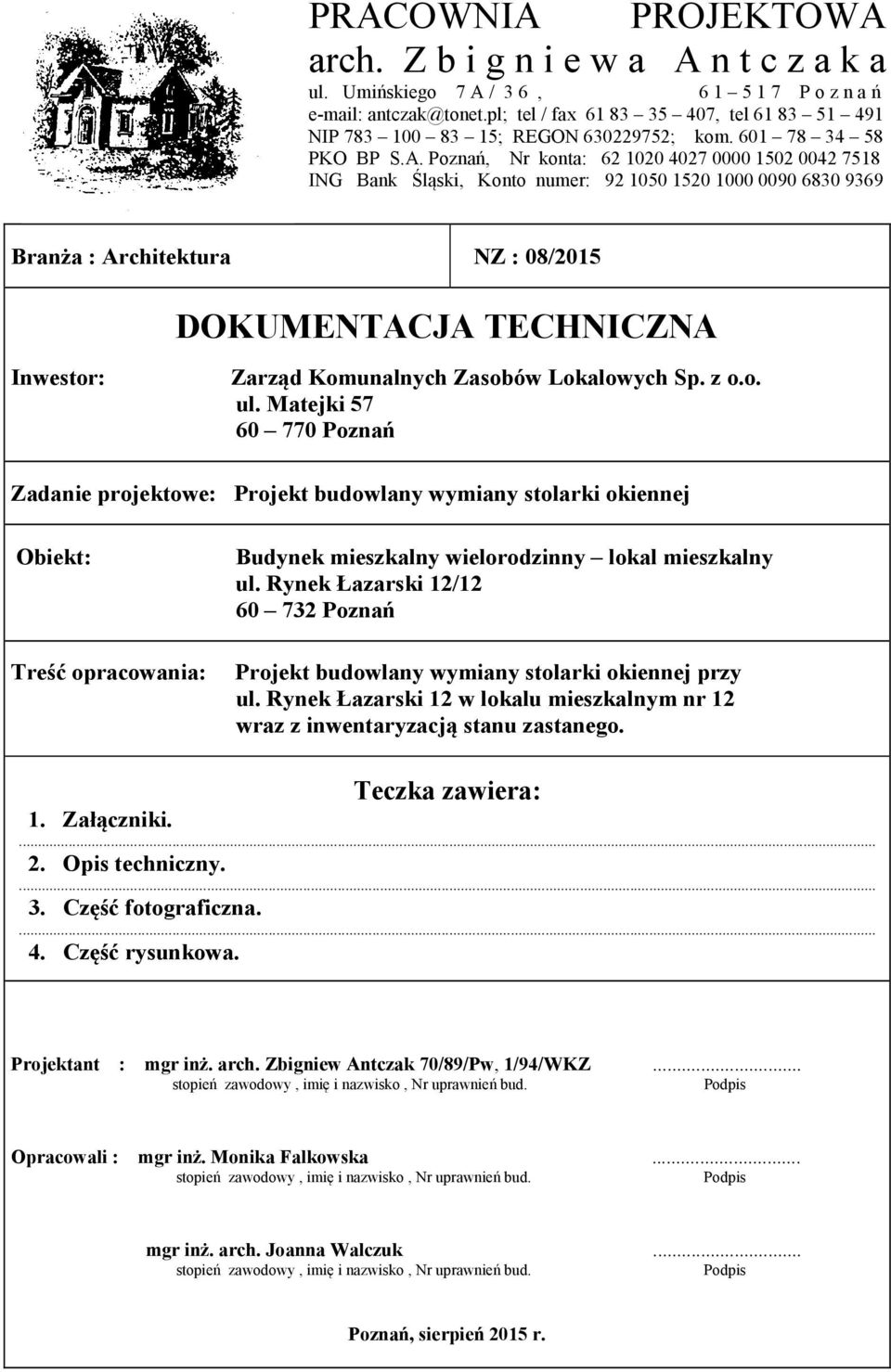

1 PRACOWNIA PROJEKTOWA arch. Z b i g n i e w a A n t c z a k a ul. Umińskiego 7 A / 36, P o z n a ń antczak@tonet.pl; tel / fax , tel NIP ; REGON ; kom PKO BP S.A. Poznań, Nr konta: ING Bank Śląski, Konto numer: Branża : Architektura NZ : 08/2015 DOKUMENTACJA TECHNICZNA Inwestor: Zarząd Komunalnych Zasobów Lokalowych Sp. z o.o. ul. Matejki Poznań Zadanie projektowe: Projekt budowlany wymiany stolarki okiennej Obiekt: Budynek mieszkalny wielorodzinny lokal mieszkalny ul. Rynek Łazarski 12/ Poznań Treść opracowania: Projekt budowlany wymiany stolarki okiennej przy ul. Rynek Łazarski 12 w lokalu mieszkalnym nr 12 wraz z inwentaryzacją stanu zastanego. Teczka zawiera: 1. Załączniki Opis techniczny Część fotograficzna Część rysunkowa. Projektant : mgr inż. arch. Zbigniew Antczak 70/89/Pw, 1/94/WKZ... stopień zawodowy, imię i nazwisko, Nr uprawnień bud. Podpis Opracowali : mgr inż. Monika Falkowska... stopień zawodowy, imię i nazwisko, Nr uprawnień bud. Podpis mgr inż. arch. Joanna Walczuk... stopień zawodowy, imię i nazwisko, Nr uprawnień bud. Podpis Poznań, sierpień 2015 r.

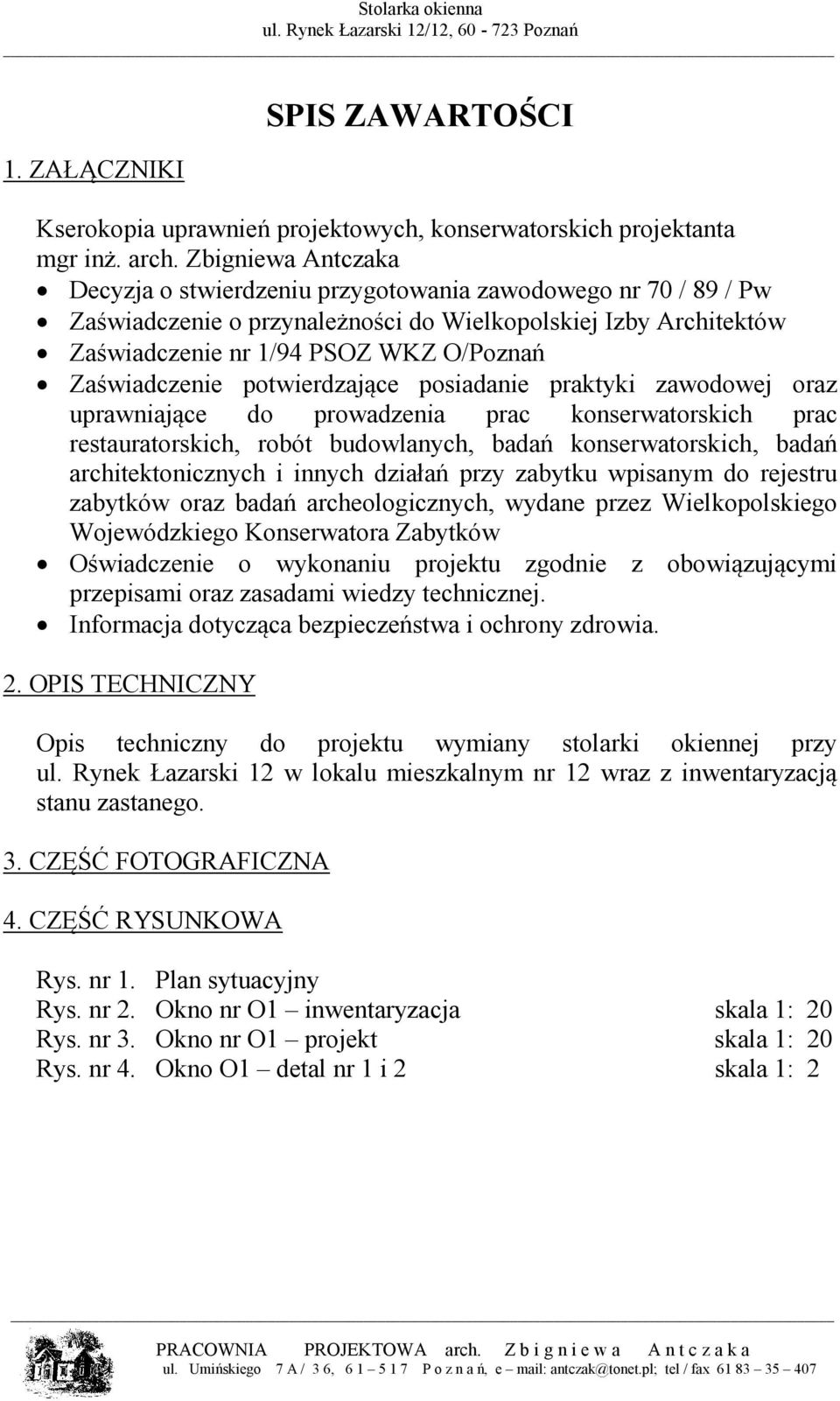

2 _ 1. ZAŁĄCZNIKI SPIS ZAWARTOŚCI Kserokopia uprawnień projektowych, konserwatorskich projektanta mgr inż. arch. Zbigniewa Antczaka Decyzja o stwierdzeniu przygotowania zawodowego nr 70 / 89 / Pw Zaświadczenie o przynależności do Wielkopolskiej Izby Architektów Zaświadczenie nr 1/94 PSOZ WKZ O/Poznań Zaświadczenie potwierdzające posiadanie praktyki zawodowej oraz uprawniające do prowadzenia prac konserwatorskich prac restauratorskich, robót budowlanych, badań konserwatorskich, badań architektonicznych i innych działań przy zabytku wpisanym do rejestru zabytków oraz badań archeologicznych, wydane przez Wielkopolskiego Wojewódzkiego Konserwatora Zabytków Oświadczenie o wykonaniu projektu zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Informacja dotycząca bezpieczeństwa i ochrony zdrowia. 2. OPIS TECHNICZNY Opis techniczny do projektu wymiany stolarki okiennej przy ul. Rynek Łazarski 12 w lokalu mieszkalnym nr 12 wraz z inwentaryzacją stanu zastanego. 3. CZĘŚĆ FOTOGRAFICZNA 4. CZĘŚĆ RYSUNKOWA Rys. nr 1. Plan sytuacyjny Rys. nr 2. Okno nr O1 inwentaryzacja skala 1: 20 Rys. nr 3. Okno nr O1 projekt skala 1: 20 Rys. nr 4. Okno O1 detal nr 1 i 2 skala 1: 2

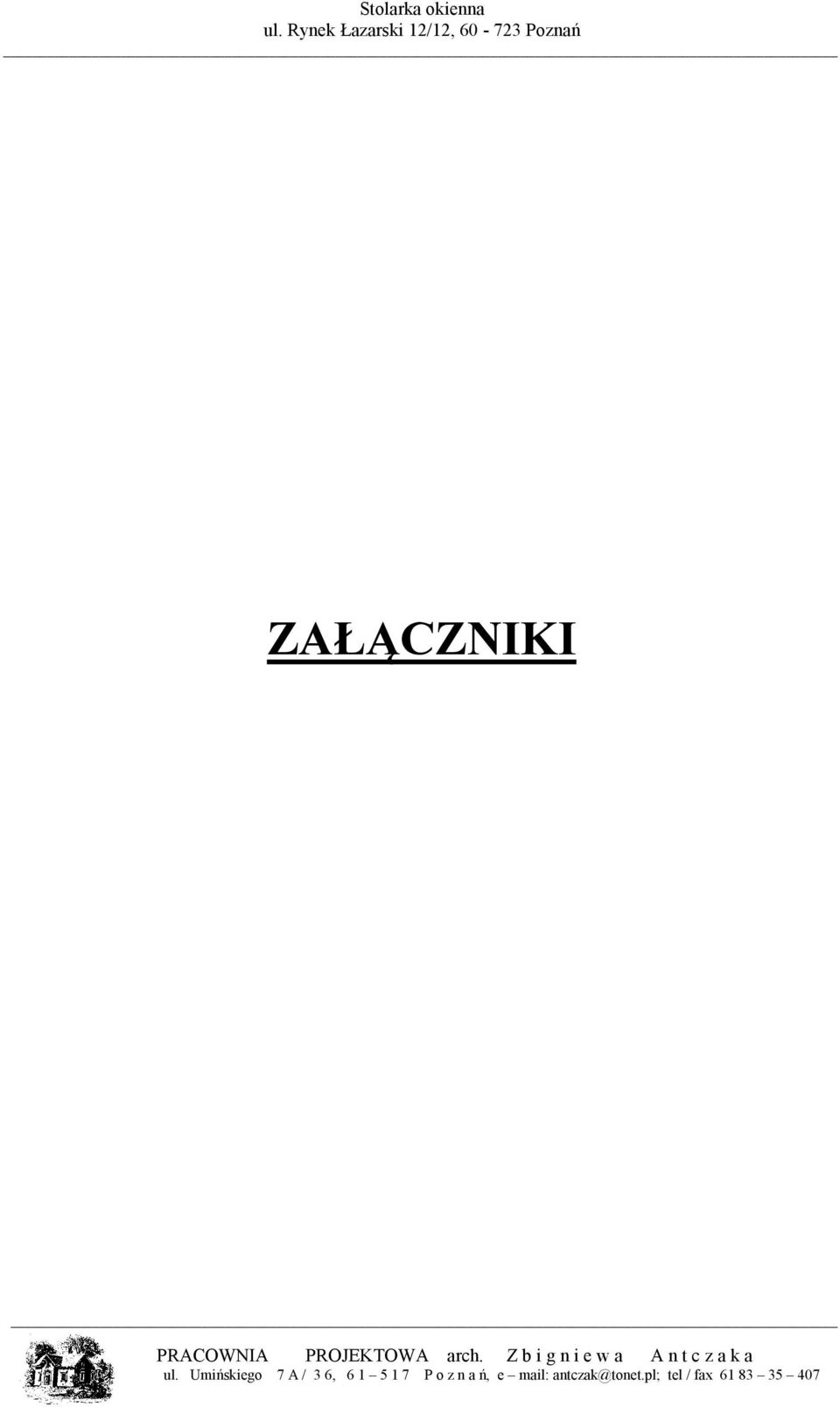

3 _ ZAŁĄCZNIKI

4 PRACOWNIA PROJEKTOWA arch. Z b i g n i e w a A n t c z a k a ul. Umińskiego 7 A / 36, P o z n a ń antczak@tonet.pl; tel / fax , tel NIP ; REGON ; kom PKO BP S.A. Poznań, Nr konta: ING Bank Śląski, Konto numer: OŚWIADCZENIE PROJEKTANTA Umowa: 08/2015 Zamawiający: Zarząd Komunalnych Zasobów Lokalowych Sp. z o.o. ul. Matejki Poznań Przedmiot umowy: Projekt budowlany wymiany stolarki okiennej przy ul. Rynek Łazarski 12 w lokalu mieszkalnym nr 12 wraz z inwentaryzacją stanu zastanego. Branża: ARCHITEKTURA Oświadczam, że zgodnie z art. 20, ust. 4 ustawy z dnia r. Prawa Budowlanego ( tekst jednolity Dz. U. z dnia r. Poz. 1409, Obwieszczenie Marszałka Sejmu RP z dnia r., z późniejszymi zmianami ) opracowana dokumentacja projektowa jest kompletna i została wykonana zgodnie z obowiązującymi przepisami i zasadami wiedzy technicznej. BRANŻA AUTOR UPRAWNIENIA PODPIS Architektura mgr inż. arch. Zbigniew Antczak upr. bud. nr 70/89/Pw WP 0378 WKP/BO/0071/01 PSOZ WKZ P-ń nr 1/94 Poznań, sierpień 2015 r.

5 _ INFORMACJA dotycząca BEZPIECZEŃSTWA I OCHRONY ZDROWIA INWESTYCJA : Wymiana stolarki okiennej przy ul. Rynek Łazarski 12 w lokalu mieszkalnym nr 12 w Poznaniu TEMAT : Projekt budowlany wymiany stolarki okiennej przy ul. Rynek Łazarski 12 w lokalu mieszkalnym nr 12 wraz z inwentaryzacją stanu zastanego. INWESTOR: Zarząd Komunalnych Zasobów Lokalowych Sp. z o.o. ul. Matejki Poznań SPORZĄDZIŁ: mgr inż. arch. Zbigniew Antczak ul. Umińskiego nr 7a / Poznań mgr inż. arch. Zbigniew Antczak Poznań, sierpień 2015 r.

6 _ 1. ZAKRES ROBÓT: Prace związane z wymianą stolarki: Roboty rozbiórkowe rozbiórka i demontaż istniejącej stolarki okiennej Wykonawca nowej stolarki okiennej jest zobowiązany do sprawdzenia inwentaryzacji po zdemontowaniu okien w celu sprawdzenia wymiarów i odwzorowania istniejących profili Odtworzenie profili okiennych Roboty wykończeniowe po osadzeniu zamontowaniu nowej stolarki okiennej 2. ELEMENTY ZAGOSPODAROWANIA DZIAŁKI LUB TERENU, KTÓRE MOGĄ STWARZAĆ ZAGROŻENIE BEZPIECZEŃSTWA I ZDROWIA LUDZI: Brak elementów zagospodarowania, które mogłyby stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi. 3. PRZEWIDYWANE ZAGROŻENIA PODCZAS REALIZACJI ROBÓT BUDOWLANYCH: Wkręcenie narzędzia podającego w elementy mieszające bębna betoniarki, w wyniku czego może nastąpić uszkodzenie ciała osoby podającej ( nieumiejętne dozowanie składników, próby ingerencji wewnątrz bębna ) Przygniecenie lub uderzenie pracownika podczas rozładunku materiałów budowlanych przy użyciu żurawia samochodowego ( przebywanie pracownika w obszarze równym rzutowi przemieszczanego elementu, powiększonym z każdej strony o 6 m ) Upadek pracownika z wysokości ( brak balustrad ochronnych przy podestach roboczych rusztowania; brak sprzętu chroniącego przed upadkiem z wysokości przy wykonywaniu robót związanych z montażem lub demontażem rusztowania ) Uderzenie spadającym przedmiotem osoby postronnej korzystającej z ciągu pieszego usytuowanego przy przebudowywanym obiekcie budowlanym ( brak wygrodzenia strefy niebezpiecznej ) Porażenie prądem elektrycznym ( brak zabezpieczenia przewodów zasilających urządzenia mechaniczne przed uszkodzeniami mechanicznymi).

7 _ 4. OZNAKOWANIE MIEJSCA BUDOWY: Miejsce wykonywanych robót należy zabezpieczyć przed dostępem osób postronnych. Wyjścia z miejsca robót zabezpieczyć tak, aby kurz i pył powstający przy pracach nie spowodował zniszczenia i zabrudzenia pozostałych pomieszczeń. Miejsce prac oznakować tablicami ostrzegawczymi. 5. INSTRUKTAŻ PRACOWNIKÓW PRZED PRZYSTĄPIENIEM DO REALIZACJI ROBÓT SZCZEGÓLNIE NIEBEZPIECZNYCH: Przed rozpoczęciem robót należy obowiązkowo przeprowadzić ze wszystkimi pracownikami szkolenie stanowiskowe ze szczególnym uwzględnieniem: - zasad pracy przy obsłudze sprzętu zmechanizowanego, - zasad pracy przy użyciu elektronarzędzi, - zasad obsługi urządzeń elektrycznych, - stosowania środków ochrony osobistej. Prowadzenia kontroli odnośnie zgodności metod pracy z przepisami i stosowania środków ochrony osobistej. Kontrola posiadania aktualnych badań lekarskich zatrudnionych pracowników. Sprawdzanie kwalifikacji zatrudnionych pracowników. Projektowane zatrudnienie średnio 2 osoby przez 20 dni. 6. ŚRODKI TECHNICZNE I ORGANIZACYJNE ZAPOBIEGAJĄCE NIEBEZPIECZEŃSTWOM WYNIKAJACYM Z WYKONYWANIA ROBÓT BUDOWLANYCH: Bezpośredni nadzór nad bezpieczeństwem i higieną pracy na stanowiskach pracy sprawują kierownik budowy ( kierownik robót ) oraz mistrz budowlany, stosownie do zakresu obowiązków. PRZYCZYNY ORGANIZACYJNE POWSTAWANIA WYPADKÓW PRZY PRACY: Niewłaściwa ogólna organizacja pracy Nieprawidłowy podział pracy lub rozplanowanie zadań

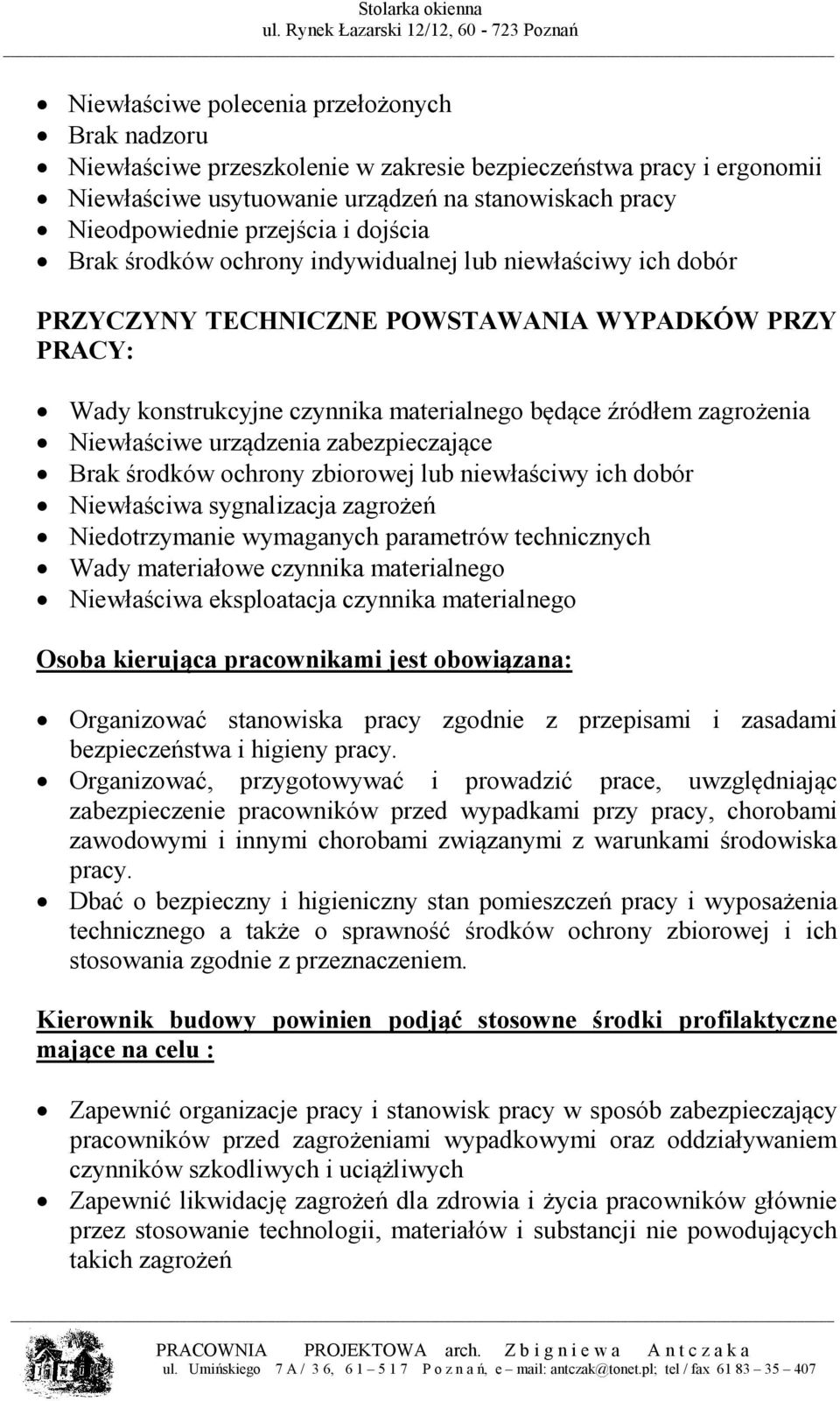

8 _ Niewłaściwe polecenia przełożonych Brak nadzoru Niewłaściwe przeszkolenie w zakresie bezpieczeństwa pracy i ergonomii Niewłaściwe usytuowanie urządzeń na stanowiskach pracy Nieodpowiednie przejścia i dojścia Brak środków ochrony indywidualnej lub niewłaściwy ich dobór PRZYCZYNY TECHNICZNE POWSTAWANIA WYPADKÓW PRZY PRACY: Wady konstrukcyjne czynnika materialnego będące źródłem zagrożenia Niewłaściwe urządzenia zabezpieczające Brak środków ochrony zbiorowej lub niewłaściwy ich dobór Niewłaściwa sygnalizacja zagrożeń Niedotrzymanie wymaganych parametrów technicznych Wady materiałowe czynnika materialnego Niewłaściwa eksploatacja czynnika materialnego Osoba kierująca pracownikami jest obowiązana: Organizować stanowiska pracy zgodnie z przepisami i zasadami bezpieczeństwa i higieny pracy. Organizować, przygotowywać i prowadzić prace, uwzględniając zabezpieczenie pracowników przed wypadkami przy pracy, chorobami zawodowymi i innymi chorobami związanymi z warunkami środowiska pracy. Dbać o bezpieczny i higieniczny stan pomieszczeń pracy i wyposażenia technicznego a także o sprawność środków ochrony zbiorowej i ich stosowania zgodnie z przeznaczeniem. Kierownik budowy powinien podjąć stosowne środki profilaktyczne mające na celu : Zapewnić organizacje pracy i stanowisk pracy w sposób zabezpieczający pracowników przed zagrożeniami wypadkowymi oraz oddziaływaniem czynników szkodliwych i uciążliwych Zapewnić likwidację zagrożeń dla zdrowia i życia pracowników głównie przez stosowanie technologii, materiałów i substancji nie powodujących takich zagrożeń

9 _ W razie stwierdzenia bezpośredniego zagrożenia dla życia lub zdrowia pracowników osoba kierująca pracownikami obowiązana jest do niezwłocznego wstrzymania prac i podjęcia działań w celu usunięcia tego zagrożenia. Pracownicy zatrudnieni na budowie powinni być wyposażeni w środki ochrony indywidualnej oraz odzież i obuwie robocze, zgodnie z tabelą norm przydziału środków ochrony indywidualnej oraz odzieży i obuwia opracowaną przez pracodawcę. Środki ochrony indywidualnej w zakresie ochrony zdrowia i bezpieczeństwa użytkowników tych środków powinny zapewniać wystarczającą ochronę przed występującymi zagrożeniami (np. upadek z wysokości, uszkodzenie głowy, twarzy, wzroku, słuchu). Kierownik budowy obowiązany jest informować pracowników o sposobach posługiwania się tymi środkami. PODSTAWA PRAWNA OPRACOWANIA: Rozporządzenie Ministra Infrastruktury z dnia 23 czerwca 2003 r. w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia ( Dz. U. Nr 120, poz ) Art. 21a ust. 4 ustawy z dnia 7 lipca 1994 r. Prawo budowlane ( Dz. U. z 2010 r. Nr 243, poz. 1623, z późn zm.; Dz. U. z 2013 r. poz. 1409) Rozporządzenie Ministra Infrastruktury z dnia 6 lutego 2003 r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych ( Dz. U. z 2003 r. Nr 47 poz. 401 ) Rozporządzenie Ministra Gospodarki i Pracy z dnia 27 lipca 2004 r. w sprawie szkolenia w dziedzinie bezpieczeństwa i higieny pracy ( Dz. U Nr 180 poz z późn. zm. ) Rozporządzenie Ministra Pracy i Polityki Społecznej z dnia 9 października 2007 r. zmieniające rozporządzenie w sprawie szkolenia w dziedzinie bezpieczeństwa i higieny pracy ( Dz. U nr 196 poz )

10 _ Rozporządzenie Ministra Gospodarki i Pracy z dnia 28 czerwca 2005 r. zmieniające rozporządzenie w sprawie szkolenia w dziedzinie bezpieczeństwa i higieny pracy ( Dz. U nr 116 poz. 972 ) Rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia 26 września 1997 r. w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy (Dz. U. z 2003 r. Nr 169 poz z późn. zm.) opracował: mgr inż. arch. Zbigniew Antczak

11 _ OPIS TECHNICZNY

12 _ 1.0. PODSTAWY OPRACOWANIA OPIS TECHNICZNY 1.1. Zlecenie Inwestora dotyczące wykonania projektu Wizja lokalna Inwentaryzacja architektoniczno konserwatorska wykonana przez Pracownię Projektową arch. Zbigniewa Antczaka Uzgodnienia techniczno materiałowe dokonane przez autora projektu z Inwestorem i użytkownikami Obowiązujące normy i przepisy DANE EWIDENCYJNE 2.1. Obiekt: Budynek mieszkalny wielorodzinny lokal mieszkalny ul. Rynek Łazarski 12/ Poznań 2.2. Inwestor: Zarząd Komunalnych Zasobów Lokalowych Sp. z o.o. ul. Matejki Poznań 3.0. ZAKRES OPRACOWANIA Niniejsze opracowanie obejmuje projekt wymiany stolarki okiennej ( 4 sztuki ) przy ul. Rynek Łazarski 12 w lokalu mieszkalnym nr 12. Nową stolarkę okienną zaprojektowano jako drewnianą typu EURO z drewna klejonego, impregnowanego ciśnieniowo w kolorze białym OCENA STANU ZASTANEGO STOLARKI OKIENNEJ Okna drewniane, skrzynkowe, prostokątne, szklone szkłem zwykłym przeźroczystym. Układ okna: dwudzielne, dwurzędowe. Stolarka znajduje się w lokalu mieszkalnym od strony ul. Rynek Łazarski.

13 _ W czasie wizji lokalnej stolarki okiennej będącej przedmiotem opracowania stwierdzono, że nie nadaję się ona do dalszego użytkowania eksploatacji oraz nie spełnia parametrów technicznych. Stwierdzono uszkodzenia elementów ślusarki okiennej i okuć budowlanych oraz brak wielu elementów drewnianych poszczególnych skrzydeł okiennych. Istniejąca stolarka okienna z powodu swojego złego stanu technicznego nie spełnia podstawowych parametrów technicznych, takich jak: izolacyjność cieplna, izolacyjność akustyczna. Brak dopasowania poszczególnych elementów stolarki okiennej sprawia, że nie spełnia ona przepuszczalności powietrza ( szczelność ) ROZBIÓRKA ISTNIEJĄCYCH ELEMENTÓW. Prace należy rozpocząć od zdemontowania istniejącej stolarki okiennej. Wykonawca nowej stolarki okiennej jest zobowiązany do przeprowadzenia pomiarów sprawdzających inwentaryzacji po zdemontowaniu okna w celu dokładnego odwzorowania istniejących profili. UWAGA! Wymiary sprawdzić przed wykonaniem nowej stolarki ROZWIĄZANIA ELEMENTÓW PROJEKTOWANYCH Zamontowanie nowej stolarki poprawi stan techniczny i wygląd budynku, który podlega ochronie konserwatorskiej. Nową stolarkę wykonać jako drewnianą typu EURO z drewna klejonego, impregnowanego ciśnieniowo ( drewno sosnowe, alternatywnie drewno dębowe ) odwzorowując układ podziałów oraz profili skrzydeł zewnętrznych. Należy zastosować okna o parametrach spełniających obowiązujące normy. Wartości współczynnika przenikania ciepła U(max)=1,3 W/(m² K). Szklenie okna zaprojektowano szybą zespoloną 4 x 16 x 4 mm o parametrach spełniających obowiązujące normy cieplne. Szczegółowe rozwiązania konstrukcyjne pokazano w części rysunkowej projektu. Ramy okien impregnowane i malowane proszkowo w kolorze białym wg wzornika barw f-my STO. Parapety zewnętrzne wykonać z blachy powlekanej, parapety wewnętrzne drewniane.

14 _ Schemat otwierania okien pokazano na rysunkach. Należy zastosować blokadę rozwierania jednego skrzydła zamiast ogólnie stosowanej funkcji rozwierano uchylnej. Po zamontowaniu i osadzeniu okien należy wykonać nowe tynki w ościeżach z zaprawy wapiennej z zastosowaniem wapna wysoko hydraulicznego ( np. zaprawy trasowe ) UWAGI KOŃCOWE 7.1. Wszelkie zmiany lub odstępstwa od rozwiązań zawartych w niniejszym projekcie są możliwe jedynie za zgodą autora projektu Wszystkie roboty należy wykonywać zgodnie z projektem i sztuką budowlaną Przy realizacji budynków obowiązują warunki techniczne wykonania i odbioru robót budowlano montażowych oraz przepisy BHP, jakie obowiązują w budownictwie. opracował: mgr inż. arch. Zbigniew Antczak

15 _ CZĘŚĆ FOTOGRAFICZNA

16 Stolarka okienna _ Fot. 1. Okno O1: lokalizacja okien na elewacji frontowej budynku Fot. 2. Okno O1: widok ogólny od strony zewnętrznej PRACOWNIA PROJEKTOWA ul. Umińskiego 7 A / 3 6, arch. Zbigniewa Antczaka P o z n a ń, e mail: antczak@tonet.pl; tel / fax

17 Stolarka okienna _ Fot. 3. Okno O1: detal listwa przymykowa PRACOWNIA PROJEKTOWA ul. Umińskiego 7 A / 3 6, arch. Zbigniewa Antczaka P o z n a ń, e mail: antczak@tonet.pl; tel / fax

18 _ CZĘŚĆ RYSUNKOWA

19 _ SPIS RYSUNKÓW Rys. nr 1. Plan sytuacyjny Rys. nr 2. Okno nr O1 inwentaryzacja skala 1: 20 Rys. nr 3. Okno nr O1 projekt skala 1: 20 Rys. nr 4. Okno O1 detal nr 1 i 2 skala 1: 2

20 Projekt budowlany wymiany stolarki okiennej w budynku mieszkalnym wielorodzinnym - lokal mieszkalny przy ul. Rynek Łazarski 12/12 w Poznaniu. PLAN SYTUACYJNY LEGENDA budynek przy ul. Rynek Łazarski 12 lokalizacja stolarki okiennej PRACOWNIA PROJEKTOWA arch. Zbigniewa Antczaka ul. Umińskiego 7A/36, Poznań antczak@tonet.pl tel./fax. (61) , tel. (61) , kom INWESTOR: OBIEKT: Zarząd Komunalnych Zasobów Lokalowych Sp. z o.o. ul. Matejki Poznań Budynek mieszkalny wielorodzinny - lokal mieszkalny ul. Rynek Łazarski 12/ Poznań Nr rysunku: 01 AUTOR PROJEKTU: mgr inż. arch. Zbigniew Antczak upr. 70/89/PW PSOZ WKZ P-ń 1/94 FAZA: Inwentaryzacja SKALA: OPRACOWANIE: mgr inż. Monika Falkowska BRANŻA: DATA: mgr inż. arch. Joanna Walczuk Architektura SIERPIEŃ 2015 r. TREŚĆ: PLAN SYTUACYJNY

21 Projekt budowlany wymiany stolarki okiennej w budynku mieszkalnym wielorodzinnym - lokal mieszkalny przy ul. Rynek Łazarski 12/12 w Poznaniu. WIDOK A-A STRONA WEWNĘTRZNA PRZEKRÓJ PIONOWY WIDOK B-B STRONA ZEWNĘTRZNA OKNO nr O1 szt. 4 INWENTARYZACJA DETAL PRZEKRÓJ POZIOMY DETAL - ŚLEMIĘ, skala 1:5 UWAGA! WIDOK B-B 97 STRONA ZEWNĘTRZNA 1. Nie skalować i nie pobierać wymiarów bezpośrednio z rysunku. 2. Wymiary należy dokładnie sprawdzić po zdemontowaniu skrzydeł i zweryfikować z rysunkiem. 3. W razie rozbieżności poinformować jednostkę projektowania. PRACOWNIA PROJEKTOWA arch. Zbigniewa Antczaka ul. Umińskiego 7A/36, Poznań tel./fax. (61) , tel. (61) , kom antczak@tonet.pl INWESTOR: OBIEKT: Zarząd Komunalnych Zasobów Lokalowych Sp. z o.o. ul. Matejki Poznań Budynek mieszkalny wielorodzinny - lokal mieszkalny ul. Rynek Łazarski 12/ Poznań Nr rysunku: AUTOR PROJEKTU: mgr inż. arch. Zbigniew Antczak upr. 70/89/PW PSOZ WKZ P-ń 1/94 FAZA: Inwentaryzacja SKALA: 1:20 OPRACOWANIE: mgr inż. Monika Falkowska BRANŻA: DATA: WIDOK A-A STRONA WEWNĘTRZNA mgr inż. arch. Joanna Walczuk Architektura SIERPIEŃ 2015 r. TREŚĆ: OKNO nr O1 - inwentaryzacja

22 Projekt budowlany wymiany stolarki okiennej w budynku mieszkalnym wielorodzinnym - lokal mieszkalny przy ul. Rynek Łazarski 12/12 w Poznaniu. WIDOK A-A STRONA WEWNĘTRZNA PRZEKRÓJ PIONOWY WIDOK B-B STRONA ZEWNĘTRZNA OKNO nr O1 szt. 4 PROJEKT ,5 96,5 186 DETAL ,5 17, WIDOK B-B PRZEKRÓJ POZIOMY przez skrzydła dolne ,7 13,6 37,7 4 STRONA ZEWNĘTRZNA WIDOK B-B PRZEKRÓJ POZIOMY przez skrzydła górne ,7 13,6 37,7 4 STRONA ZEWNĘTRZNA UWAGA! 1. Nie skalować i nie pobierać wymiarów bezpośrednio z rysunku. 2. Wymiary należy dokładnie sprawdzić po zdemontowaniu skrzydeł i zweryfikować z rysunkiem. 3. W razie rozbieżności poinformować jednostkę projektowania. PRACOWNIA PROJEKTOWA arch. Zbigniewa Antczaka DETAL 1 DETAL 1 ul. Umińskiego 7A/36, Poznań tel./fax. (61) , tel. (61) , kom antczak@tonet.pl INWESTOR: OBIEKT: Zarząd Komunalnych Zasobów Lokalowych Sp. z o.o. ul. Matejki Poznań Budynek mieszkalny wielorodzinny - lokal mieszkalny ul. Rynek Łazarski 12/ Poznań Nr rysunku: ,7 13,6 37, ,7 13,6 37, AUTOR PROJEKTU: OPRACOWANIE: mgr inż. arch. Zbigniew Antczak upr. 70/89/PW PSOZ WKZ P-ń 1/94 mgr inż. Monika Falkowska FAZA: Projekt BRANŻA: SKALA: DATA: 1:20 WIDOK A-A STRONA WEWNĘTRZNA WIDOK A-A STRONA WEWNĘTRZNA mgr inż. arch. Joanna Walczuk Architektura SIERPIEŃ 2015 r. TREŚĆ: OKNO nr O1 - projekt

23 DETAL 1 - PRZEKRÓJ POZIOMY, SKALA 1:2 Projekt budowlany wymiany stolarki okiennej w budynku mieszkalnym wielorodzinnym - lokal mieszkalny przy ul. Rynek Łazarski 12/12 w Poznaniu. pianka montażowa pianka izolacyjna kotwa systemowa mocowana do ościeżnicy pianka montażowa pianka izolacyjna kotwa systemowa mocowana do ościeżnicy OKNO nr O1 szt. 4 PROJEKT masa uszczelniająca ramka dystansowa szyba współczesna walcowana masa uszczelniająca ramka dystansowa szyba współczesna walcowana DETAL 2 - PRZEKRÓJ PIONOWY, SKALA 1:2 pianka montażowa pianka izolacyjna kotwa systemowa mocowana do ościeżnicy masa uszczelniająca 40 ramka dystansowa szyba współczesna walcowana masa uszczelniająca ramka dystansowa szyba współczesna walcowana pianka montażowa pianka izolacyjna kotwa systemowa mocowana do ościeżnicy UWAGA! 1. Nie skalować i nie pobierać wymiarów bezpośrednio z rysunku. 2. Wymiary należy dokładnie sprawdzić po zdemontowaniu skrzydeł i zweryfikować z rysunkiem. 3. W razie rozbieżności poinformować jednostkę projektowania. PRACOWNIA PROJEKTOWA arch. Zbigniewa Antczaka ul. Umińskiego 7A/36, Poznań tel./fax. (61) , tel. (61) , kom INWESTOR: OBIEKT: AUTOR PROJEKTU: OPRACOWANIE: Zarząd Komunalnych Zasobów Lokalowych Sp. z o.o. ul. Matejki Poznań Budynek mieszkalny wielorodzinny - lokal mieszkalny ul. Rynek Łazarski 12/ Poznań mgr inż. arch. Zbigniew Antczak upr. 70/89/PW PSOZ WKZ P-ń 1/94 mgr inż. Monika Falkowska mgr inż. arch. Joanna Walczuk FAZA: Projekt BRANŻA: Architektura antczak@tonet.pl Nr rysunku: SKALA: DATA: 04 1:2 SIERPIEŃ 2015 r. TREŚĆ: OKNO nr O1 - projekt DETAL 1 - PRZEKRÓJ POZIOMY DETAL 2- PRZEKRÓJ PIONOWY
