1 SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT BUDOWA KONSTRUKCJI WPORCZEJ I STACJI KONTENEROWEJ ORAZ MONTAŻ OGNIW FOTOWOLTAICZNYCH WRAZ Z INSTALACJĄ ELEKTRYCZNĄ I OŚWIETLENIEM TERENU NA DZIAŁCE NR 880 i 881 W MIEJSCOWOŚCI DZIAŁOSZYN GM. DZIAŁOSZYN Inwestor: BELLA Enterprise Sp. z o.o. ul. Mokotowska 15A/1B Warszawa Opracowała: Barbara Szymańska Strona 1

2 WYMAGANIA OGÓLNE 1. Przedmiot ST 2. Zakres robót objętych ST 3. Ogólne wymagania dotyczące robót budowlanych 4. Kwalifikacje kadry technicznej Wykonawcy Robót 5. Przekazanie placu budowy 6. Dokumentacja projektowa 7. Zgodność robót z dokumentacja projektową i ST 8. Tablice informacyjne 9. Odbiory 10. Ochrona przeciwpożarowa 11. Bezpieczeństwo i higiena pracy WYMAGANIA DOTYCZACE WYKONANIA I ODBIORU ROBÓT 1. Roboty ziemne 2. Fundament betonowy pod konstrukcje wsporczą 3. Konstrukcja wsporcza pod ogniwa fotowoltaiczne 4. Montaż ogniw fotowoltaicznych 5. Montaż stacji kontenerowej 6. Linia kablowa 7. Słupy oświetleniowe 8. Oprawy oświetleniowe Strona 2

3 1. WYMAGANIA OGÓLNE Przedmiot ST Przedmiotem niniejszej Specyfikacji Technicznej Wykonania i Odbioru Robót zwaną w dalszej części Specyfikacją Techniczną (ST) jest budowa konstrukcji wsporczej i stacji kontenerowej oraz montaż ogniw fotowoltaicznych wraz z instalacją elektryczną i oświetleniem terenu. Wszędzie tam, gdzie przy opisie przedmiotu zamówienia powołane są normy, aprobaty, specyfikacje techniczne i systemy odniesienia, bądź wskazane są znaki towarowe, patenty lub źródło pochodzenia (nazwy producentów lub urządzeń), postanowienia te należy odczytywać jako przykładowe, a wykonawca ma każdorazowo prawo zastosowania rozwiązania równoważnego. Zakres robót objętych ST Zakres opracowania obejmuje następujące roboty: 1. roboty ziemne, 2. fundament betonowy pod konstrukcje wsporczą, 3. budowa stacji kontenerowej, 4. wykonanie i montaż na fundamencie betonowym stalowej konstrukcji wsporczej, 5. montaż paneli fotowoltaicznych na konstrukcji wsporczej, 6. wykonanie instalacji elektrycznej, 7. wykonanie oświetlenia terenu. Ogólne wymagania dotyczące robót budowlanych 1. Wykonawca jest odpowiedzialny za: prowadzenie Robót zgodnie z Kontraktem, jakość zastosowanych materiałów i wykonanych robót, bezpieczeństwo na budowie, metody organizacyjne przy wykonywaniu robót, zgodność z Dokumentacją Projektową, Specyfikacją Techniczną i poleceniami Inspektora Nadzoru. 2. Decyzje Inspektora Nadzoru dotyczące akceptacji lub odrzucenia materiałów i elementów Robót będą oparte na wymaganiach sformułowanych w Kontrakcie, Dokumentacji Projektowej i ST a także w odpowiednich normach. Kwalifikacje kadry technicznej Wykonawcy Robót Kierownik budowy, kierownicy poszczególnych rodzajów robót (budowlanych i elektrycznych) muszą posiadać uprawnienia do pełnienia samodzielnej funkcji Strona 3

4 technicznej w budownictwie oraz być członkami Izby Inżynierów Budownictwa. Wymagany jest ciągły nadzór kadry technicznej nad prowadzonymi robotami. Przekazanie placu budowy Zamawiający w terminie określonym w umowie przekaże Wykonawcy plac budowy wraz z Dziennikiem Budowy oraz Specyfikacją Techniczną (ST) i Projektem Budowlanym. Roboty związane z budową ogniw fotowoltaicznych tj. konstrukcja stalowa pod mocowanie ogniw, montaż ogniw fotowoltaicznych, instalacja elektryczna wraz z oświetleniem, stacja kontenerowa będą wykonywane w sąsiedztwie fundamentu pod elektrownię wiatrową zlokalizowaną na działce 858 zgodnie z Projektem Zagospodarowania Terenu.. Dokumentacja Projektowa Do kompleksowej realizacji zadania przygotowano dokumentacje projektową: 1. Projekt Budowlany 2. Przedmiar robót budowlanych 3. Przedmiar robót elektrycznych 4. Specyfikacje Techniczne Wykonania i Odbioru Robót Zgodność robót z dokumentacją projektową i ST Dokumentacja projektowa, ST i wszystkie dodatkowe dokumenty przekazane Wykonawcy przez Zamawiającego stanowią część umowy i są obowiązujące. Tablice informacyjne Wykonawca zobowiązany jest do oznakowania placu budowy poprzez zamontowanie tablicy informacyjnej o treści zgodnej z wymaganiami w ustawie Prawo Budowlane. Odbiory 1. Warunki i tryb przeprowadzenia odbiorów technicznych wykonania robót określają odpowiednie przepisy. 2. Odbiór robót zanikających i ulegających zakryciu polega na ocenie jakości wykonanych robót, które w dalszym procesie realizacji nie będą widoczne. 3. Odbiór robót zanikających i ulegających zakryciu będzie dokonany w czasie umożliwiającym wykonanie korekt i poprawek bez hamowania ogólnego postępu robót. 4. Gotowość danej części robót do odbioru zgłasza Wykonawca wpisem do Dziennika Budowy i jednoczesnym powiadomieniu Inspektora Nadzoru. Odbiór będzie przeprowadzony niezwłocznie, nie później jednak niż w ciągu trzech dni roboczych od daty zgłoszenia wpisem do Dziennika Budowy. Strona 4

5 5. Całkowite zakończenie Robót oraz gotowość do odbioru końcowego będzie stwierdzone przez Wykonawcę wpisem do Dziennika Budowy i jednoczesnym powiadomieniu Inspektora Nadzoru. 6. Odbiór końcowy Robót nastąpi w terminie wyznaczonym przez Zamawiającego w Dokumentach Kontraktowych. 7. Odbioru końcowego dokona komisja wyznaczona przez Zamawiającego w obecności Inspektora Nadzoru i Wykonawcy. Komisja dokona jakościowej oceny Robót na podstawie przedłożonych dokumentów, wyników badań i pomiarów, ocenie wizualnej oraz zgodności wykonania robót z Dokumentacją Projektową i ST. 8. W trakcie odbioru instalacji należy przedstawić następujące dokumenty: dokumentację techniczną z naniesionymi zmianami dokonanymi w czasie budowy; Dziennik budowy (oryginał); protokoły z wykonanych pomiarów, izolacji przewodów oraz ciągłości przewodów ochronnych, certyfikaty zgodności z PN na zastosowane materiały, wyroby i urządzenia, deklaracje zgodności z Aprobatą Techniczną na zastosowane materiały wyroby i urządzenia; dokumentacje techniczno-ruchowe oraz instrukcje obsługi zainstalowanych urządzeń technicznych. Ochrona przeciwpożarowa Za przestrzeganie przepisów przeciwpożarowych przy wykonywaniu wszelkich robót przy wykonywaniu zadania odpowiada Wykonawca. Wykonawca ponosi odpowiedzialność za wszelkie straty spowodowane pożarem wywołanym w rezultacie wykonywania robót na terenie budowy. Bezpieczeństwo i higiena pracy Wykonawca jest zobowiązany do przestrzegania przepisów dotyczących bezpieczeństwa i higieny pracy przy wykonywaniu wszelkich robót związanych z budową instalacji. 2. WYMAGANIA DOTYCZĄCE WYKONANIA I ODBIORU ROBÓT Wszystkie roboty budowlano-montażowe i odbiór wykonać zgodnie z Warunkami technicznymi wykonania i odbioru robót budowlanomontażowych wydanych przez Ministerstwo Gospodarki Przestrzennej i Budownictwa a opracowanych przez Instytut Techniki Budowlanej. Wszystkie materiały budowlane użyte do budowy powinny posiadać odpowiednie certyfikaty, atesty techniczne dopuszczające je do stosowania w budownictwie. Strona 5

6 Prace montażowe urządzeń wykonać zgodnie z dołączonymi do urządzeń instrukcjami montażu. Roboty ziemne Pierwszym etapem inwestycji jest wykonanie wykopu dla posadowienia stacji oraz konstrukcji wsporczej pod panele fotowoltaiczne. Na podstawie badań geologicznych wykonanych na potrzeby projektu elektrowni wiatrowej ocenia się, że w analizowanym terenie pod warstwą humusu w poziomie posadowienia występują zagęszczone piaski drobne stanowiące dobre podłoże pod projektowane konstrukcje. W przypadku występowania gruntów nie budowlanych w miejscu fundamentu pod stację kontenerową wykop należy pogłębić do gruntu nośnego. Miejsce po usuniętych gruntach wypełnić piaskiem z zagęszczeniem warstwami co 20cm. Roboty ziemne muszą być wykonywane i nadzorowane przez osoby posiadające odpowiednie kwalifikacje i pod stałym nadzorem osób mających wymagane uprawnienia zawodowe. Fundament betonowy pod konstrukcje wsporczą Fundament konstrukcji wsporczej stanowi 8 szt. stóp fundamentowych wykonanych z betonu C12/15 o wymiarach 35cm*100cm, wysokość 95cm rozmieszczone w odstępach ok. 2,08m. Głębokość posadowienia wynosi 85 cm ppt na podkładzie z chudego betonu gr. 5cm. Konstrukcja wsporcza pod ogniwa fotowoltaiczne Stelaż stalowy pod panele fotowoltaiczne jest konstrukcją wykonaną ze stali kształtowej(lub materiał równoważny). Podpory stanowią ramy z rur kwadratowych 80x80x4(lub materiał równoważny) zakotwione na fundamencie betonowym w odstępach 2,08m. Ramy zostaną połączone ze sobą za pomocą kątowników 40x40x4(lub materiał równoważny). Bezpośrednio do ram przymocowane zostanie 14 szt. paneli fotowoltaicznych. W celu usztywnienia konstrukcji wykonane zostaną stężenia z ceownika 80mm(lub materiał równoważny). Długość całkowita konstrukcji wynosi 14,64m a wysokość 3,0m powyżej poziomu terenu. Konstrukcja wsporcza zabezpieczona antykorozyjnie farbą chlorokauczukową (lub równoważną). Ogniwa fotowoltaiczne Projektowany system składa się z 14 szt. baterii fotowoltaicznych polikrystalicznych IBC 225TE producenta IBC Solar AG (lub rozwiązanie równoważne) do systemów współpracujących z siecią elektroenergetyczną, kontrolera ładowania, akumulatorów oraz inwertera Sunny Island (lub równoważny). Projektowany układ daje możliwość gromadzenia energii elektrycznej do wykorzystania dla potrzeb własnych elektrowni oraz oświetlenia Strona 6

7 terenu. Głównym elementem układu jest przetwornica dwukierunkowa Sunny Island 4248, która pozwala na wytworzenie napięcia 230V AC. Ogniwa należy montować po wprowadzeniu do nich przewodów zasilających i ustawieniu ich w położenie pracy oraz po uprzednim wciągnięciu przewodów zasilających do słupów. Panele powinny być mocowane w sposób trwały, aby nie zmieniały swego położenia pod wpływem warunków atmosferycznych i parcia wiatru. Rozwiązania technologiczne, opisy techniczne, specyfikacja urządzeń, rysunki i parametry instalacji zawarte są w projekcie budowlanym. Stacja kontenerowa Stacja kontenerowa prod. firmy ATLAS Sp. z o.o. w Raszkowie (lub równoważna) stanowi przestrzenny żelbetowy obiekt budowlany. Obudowa betonowa stacji służy do osłony urządzeń i instalacji technologicznych zainstalowanych w niej na potrzeby obsługi ogniw fotowoltaicznych. Stacja składa się z dwóch elementów, żelbetowego monolitycznego fundamentu oraz żelbetowego korpusu z dachem. Wymiar stacji 3,00mx3,00m wys. 2,81m npt. Posadowienie na głębokości 1,0m ppt na warstwie chudego betonu. Szczegóły montażu poszczególnych elementów stacji przedstawione będą w instrukcji montażu dostarczonej przez producenta. Po zakończeniu robót należy przeprowadzić próby montażowe obejmujące badania i pomiary. Zakres prób montażowych należy uzgodnić z Inwestorem. Z prób montażowych należy sporządzić protokół. Przed przystąpieniem do prób należy wykonać oględziny instalacji. Celem oględzin jest stwierdzenie czy zainstalowane urządzenia, aparaty i środki zabezpieczeń i ochrony spełniają wymagania bezpieczeństwa zawarte w odpowiednich normach przedmiotowych (stwierdzenie zgodności ich parametrów technicznych z wymaganiami norm), czy zostały prawidłowo dobrane i zainstalowane oraz oznaczone zgodnie z projektem, czy nie mają widocznych uszkodzeń wpływających na pogorszenie bezpieczeństwa. Linia kablowa Projektowaną linię kablową YAKY 3x16 (lub równoważną) należy układać w rowach na głębokości min. 1,0m na posypce piaskowej gr. 10cm po uprzednim wytyczeniu geodezyjnym. Zaleca się układanie kabli niezwłocznie po wykonaniu rowu kablowego, doprowadzenie do szybkiego odbioru robót ulegających zakryciu i możliwie szybkie zasypanie. Linie kablowe należy na całej długości oznakować za pomocą trwałych oznaczników nakładanych na kable oraz za pomocą pasa z folii z tworzywa sztucznego szer. 30 cm w kolorze niebieskim. Miejsca połączeń żył przewodów z urządzeniami powinny być dokładnie oczyszczone. Samo połączenie musi być wykonane w sposób pewny pod Strona 7

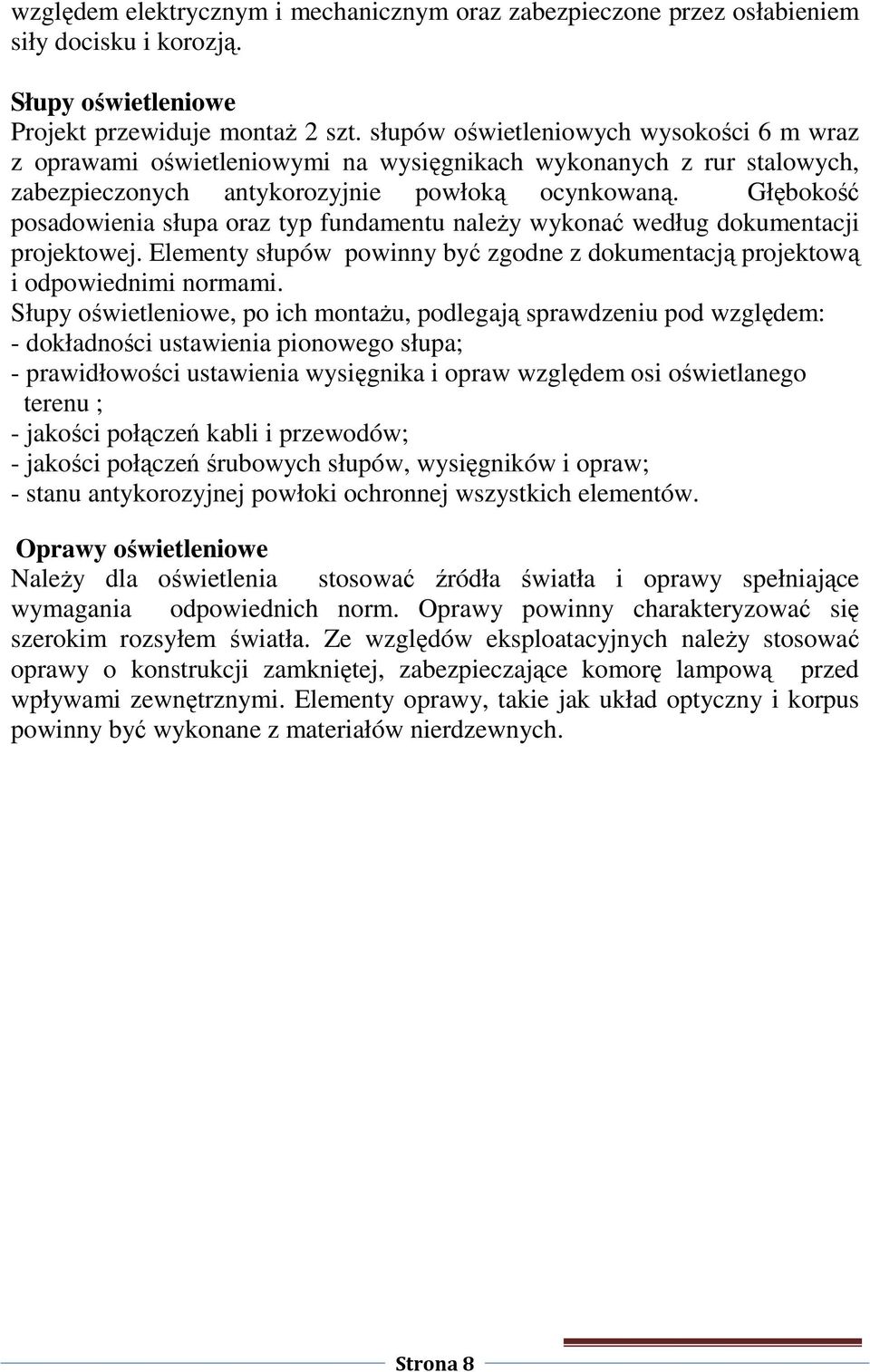

8 względem elektrycznym i mechanicznym oraz zabezpieczone przez osłabieniem siły docisku i korozją. Słupy oświetleniowe Projekt przewiduje montaż 2 szt. słupów oświetleniowych wysokości 6 m wraz z oprawami oświetleniowymi na wysięgnikach wykonanych z rur stalowych, zabezpieczonych antykorozyjnie powłoką ocynkowaną. Głębokość posadowienia słupa oraz typ fundamentu należy wykonać według dokumentacji projektowej. Elementy słupów powinny być zgodne z dokumentacją projektową i odpowiednimi normami. Słupy oświetleniowe, po ich montażu, podlegają sprawdzeniu pod względem: - dokładności ustawienia pionowego słupa; - prawidłowości ustawienia wysięgnika i opraw względem osi oświetlanego terenu ; - jakości połączeń kabli i przewodów; - jakości połączeń śrubowych słupów, wysięgników i opraw; - stanu antykorozyjnej powłoki ochronnej wszystkich elementów. Oprawy oświetleniowe Należy dla oświetlenia stosować źródła światła i oprawy spełniające wymagania odpowiednich norm. Oprawy powinny charakteryzować się szerokim rozsyłem światła. Ze względów eksploatacyjnych należy stosować oprawy o konstrukcji zamkniętej, zabezpieczające komorę lampową przed wpływami zewnętrznymi. Elementy oprawy, takie jak układ optyczny i korpus powinny być wykonane z materiałów nierdzewnych. Strona 8
