INSTRUKCJA INSTALACJI KONTROLERA MATRYCY LCD TYPU R.RM5451
|
|
- Judyta Sabina Maciejewska
- 8 lat temu
- Przeglądów:
Transkrypt

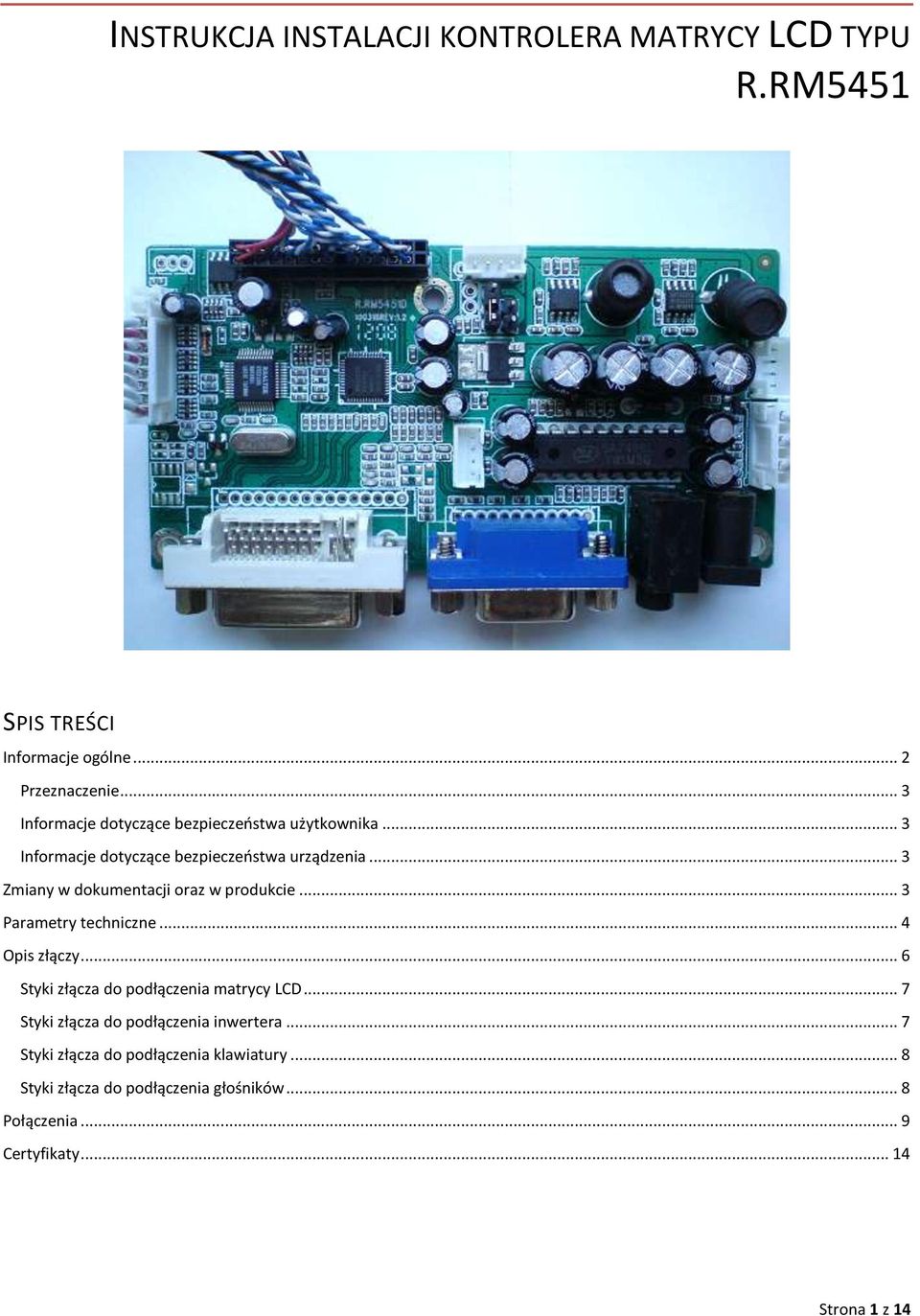

1 INSTRUKCJA INSTALACJI KONTROLERA MATRYCY LCD TYPU SPIS TREŚCI Informacje ogólne... 2 Przeznaczenie... 3 Informacje dotyczące bezpieczeństwa użytkownika... 3 Informacje dotyczące bezpieczeństwa urządzenia... 3 Zmiany w dokumentacji oraz w produkcie... 3 Parametry techniczne... 4 Opis złączy... 6 Styki złącza do podłączenia matrycy LCD... 7 Styki złącza do podłączenia inwertera... 7 Styki złącza do podłączenia klawiatury... 8 Styki złącza do podłączenia głośników... 8 Połączenia... 9 Certyfikaty Strona 1 z 14

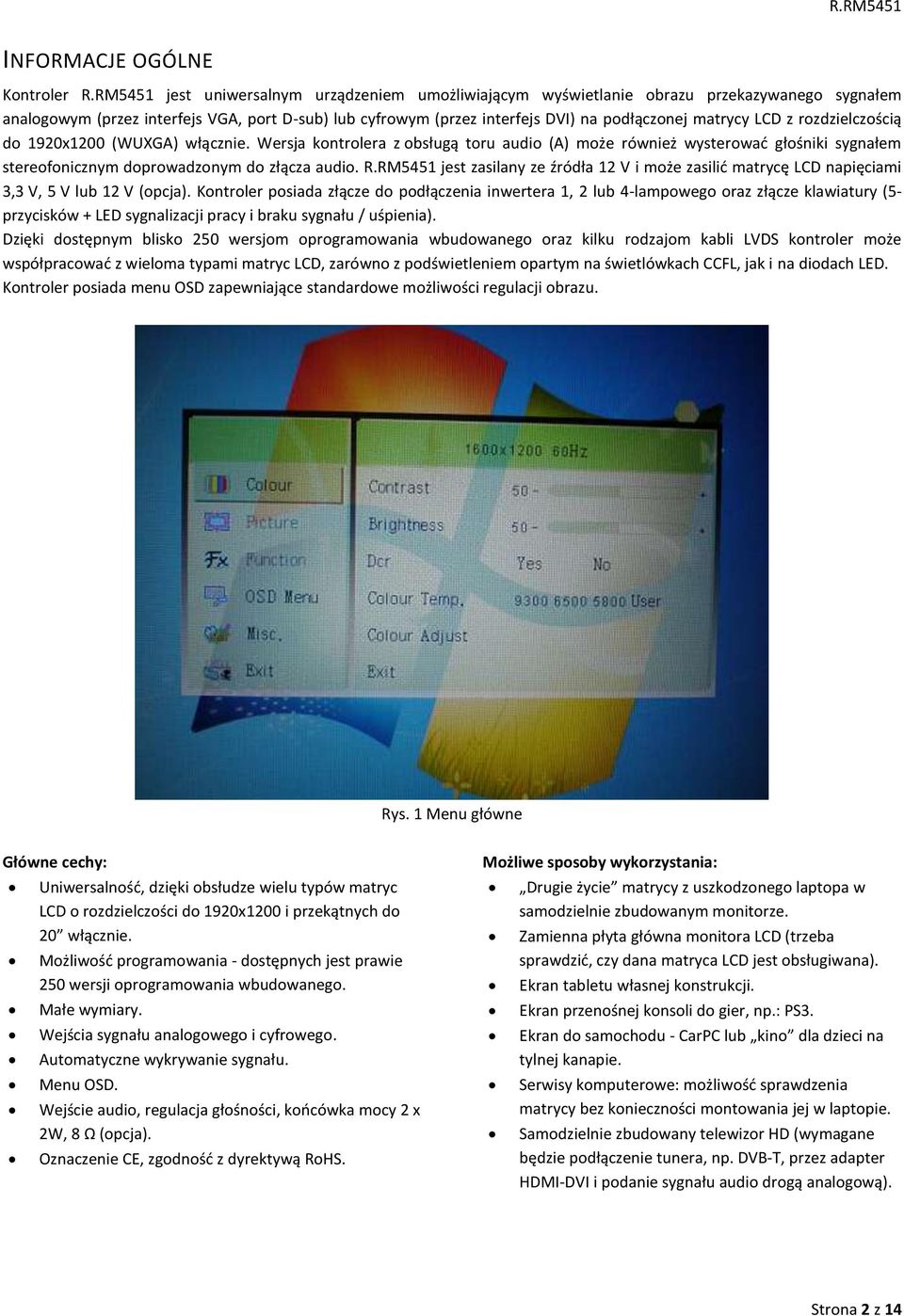

2 INFORMACJE OGÓLNE Kontroler jest uniwersalnym urządzeniem umożliwiającym wyświetlanie obrazu przekazywanego sygnałem analogowym (przez interfejs VGA, port D-sub) lub cyfrowym (przez interfejs DVI) na podłączonej matrycy LCD z rozdzielczością do 1920x1200 (WUXGA) włącznie. Wersja kontrolera z obsługą toru audio (A) może również wysterować głośniki sygnałem stereofonicznym doprowadzonym do złącza audio. jest zasilany ze źródła 12 V i może zasilić matrycę LCD napięciami 3,3 V, 5 V lub 12 V (opcja). Kontroler posiada złącze do podłączenia inwertera 1, 2 lub 4-lampowego oraz złącze klawiatury (5- przycisków + LED sygnalizacji pracy i braku sygnału / uśpienia). Dzięki dostępnym blisko 250 wersjom oprogramowania wbudowanego oraz kilku rodzajom kabli LVDS kontroler może współpracować z wieloma typami matryc LCD, zarówno z podświetleniem opartym na świetlówkach CCFL, jak i na diodach LED. Kontroler posiada menu OSD zapewniające standardowe możliwości regulacji obrazu. Rys. 1 Menu główne Główne cechy: Uniwersalność, dzięki obsłudze wielu typów matryc LCD o rozdzielczości do 1920x1200 i przekątnych do 20 włącznie. Możliwość programowania - dostępnych jest prawie 250 wersji oprogramowania wbudowanego. Małe wymiary. Wejścia sygnału analogowego i cyfrowego. Automatyczne wykrywanie sygnału. Menu OSD. Wejście audio, regulacja głośności, końcówka mocy 2 x 2W, 8 Ω (opcja). Oznaczenie CE, zgodność z dyrektywą RoHS. Możliwe sposoby wykorzystania: Drugie życie matrycy z uszkodzonego laptopa w samodzielnie zbudowanym monitorze. Zamienna płyta główna monitora LCD (trzeba sprawdzić, czy dana matryca LCD jest obsługiwana). Ekran tabletu własnej konstrukcji. Ekran przenośnej konsoli do gier, np.: PS3. Ekran do samochodu - CarPC lub kino dla dzieci na tylnej kanapie. Serwisy komputerowe: możliwość sprawdzenia matrycy bez konieczności montowania jej w laptopie. Samodzielnie zbudowany telewizor HD (wymagane będzie podłączenie tunera, np. DVB-T, przez adapter HDMI-DVI i podanie sygnału audio drogą analogową). Strona 2 z 14

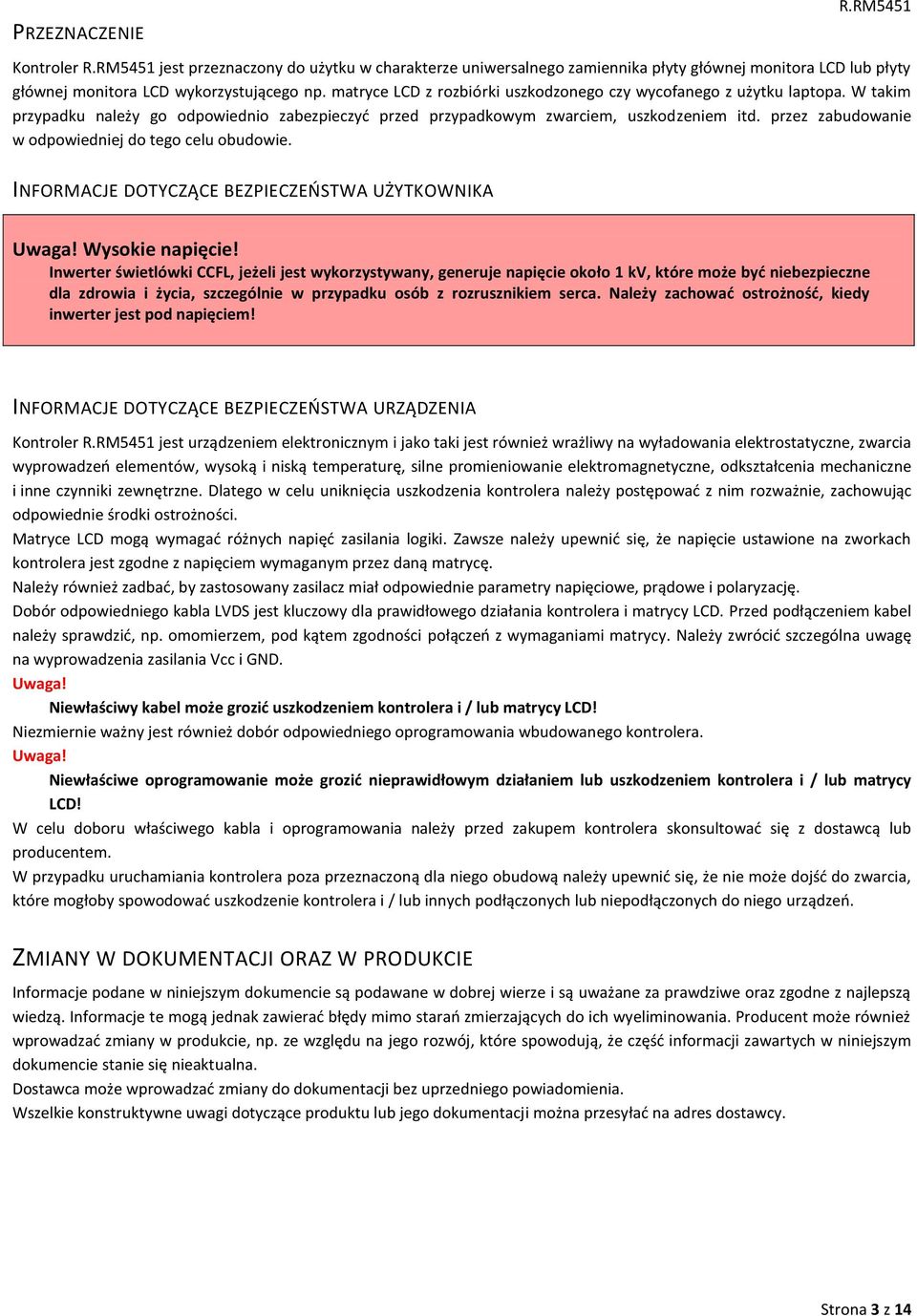

3 PRZEZNACZENIE Kontroler jest przeznaczony do użytku w charakterze uniwersalnego zamiennika płyty głównej monitora LCD lub płyty głównej monitora LCD wykorzystującego np. matryce LCD z rozbiórki uszkodzonego czy wycofanego z użytku laptopa. W takim przypadku należy go odpowiednio zabezpieczyć przed przypadkowym zwarciem, uszkodzeniem itd. przez zabudowanie w odpowiedniej do tego celu obudowie. INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA UŻYTKOWNIKA Uwaga! Wysokie napięcie! Inwerter świetlówki CCFL, jeżeli jest wykorzystywany, generuje napięcie około 1 kv, które może być niebezpieczne dla zdrowia i życia, szczególnie w przypadku osób z rozrusznikiem serca. Należy zachować ostrożność, kiedy inwerter jest pod napięciem! INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA URZĄDZENIA Kontroler jest urządzeniem elektronicznym i jako taki jest również wrażliwy na wyładowania elektrostatyczne, zwarcia wyprowadzeń elementów, wysoką i niską temperaturę, silne promieniowanie elektromagnetyczne, odkształcenia mechaniczne i inne czynniki zewnętrzne. Dlatego w celu uniknięcia uszkodzenia kontrolera należy postępować z nim rozważnie, zachowując odpowiednie środki ostrożności. Matryce LCD mogą wymagać różnych napięć zasilania logiki. Zawsze należy upewnić się, że napięcie ustawione na zworkach kontrolera jest zgodne z napięciem wymaganym przez daną matrycę. Należy również zadbać, by zastosowany zasilacz miał odpowiednie parametry napięciowe, prądowe i polaryzację. Dobór odpowiedniego kabla LVDS jest kluczowy dla prawidłowego działania kontrolera i matrycy LCD. Przed podłączeniem kabel należy sprawdzić, np. omomierzem, pod kątem zgodności połączeń z wymaganiami matrycy. Należy zwrócić szczególna uwagę na wyprowadzenia zasilania Vcc i GND. Uwaga! Niewłaściwy kabel może grozić uszkodzeniem kontrolera i / lub matrycy LCD! Niezmiernie ważny jest również dobór odpowiedniego oprogramowania wbudowanego kontrolera. Uwaga! Niewłaściwe oprogramowanie może grozić nieprawidłowym działaniem lub uszkodzeniem kontrolera i / lub matrycy LCD! W celu doboru właściwego kabla i oprogramowania należy przed zakupem kontrolera skonsultować się z dostawcą lub producentem. W przypadku uruchamiania kontrolera poza przeznaczoną dla niego obudową należy upewnić się, że nie może dojść do zwarcia, które mogłoby spowodować uszkodzenie kontrolera i / lub innych podłączonych lub niepodłączonych do niego urządzeń. ZMIANY W DOKUMENTACJI ORAZ W PRODUKCIE Informacje podane w niniejszym dokumencie są podawane w dobrej wierze i są uważane za prawdziwe oraz zgodne z najlepszą wiedzą. Informacje te mogą jednak zawierać błędy mimo starań zmierzających do ich wyeliminowania. Producent może również wprowadzać zmiany w produkcie, np. ze względu na jego rozwój, które spowodują, że część informacji zawartych w niniejszym dokumencie stanie się nieaktualna. Dostawca może wprowadzać zmiany do dokumentacji bez uprzedniego powiadomienia. Wszelkie konstruktywne uwagi dotyczące produktu lub jego dokumentacji można przesyłać na adres dostawcy. Strona 3 z 14

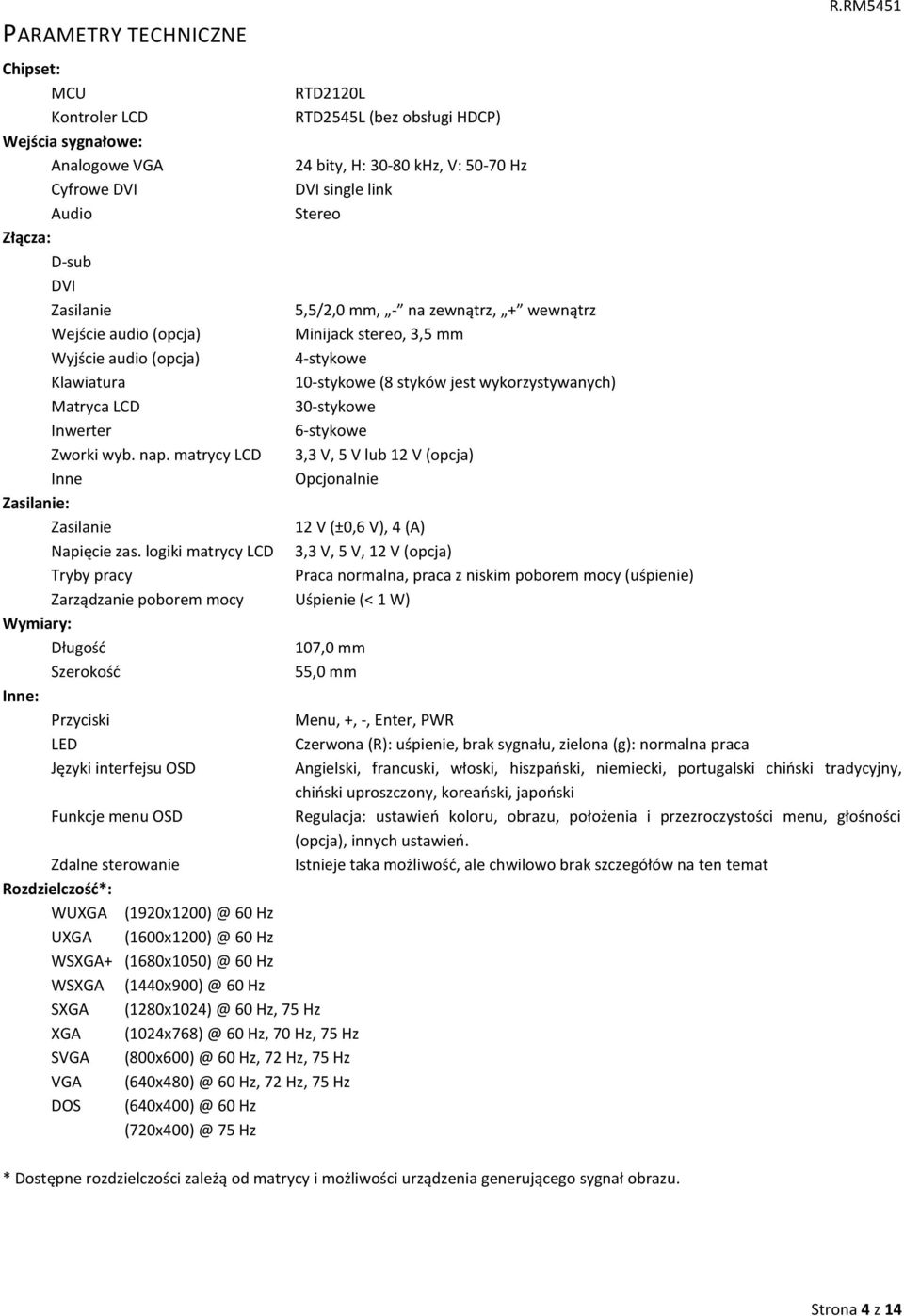

4 PARAMETRY TECHNICZNE Chipset: MCU RTD2120L Kontroler LCD RTD2545L (bez obsługi HDCP) Wejścia sygnałowe: Analogowe VGA 24 bity, H: khz, V: Hz Cyfrowe DVI DVI single link Audio Stereo Złącza: D-sub DVI Zasilanie 5,5/2,0 mm, - na zewnątrz, + wewnątrz Wejście audio (opcja) Minijack stereo, 3,5 mm Wyjście audio (opcja) 4-stykowe Klawiatura 10-stykowe (8 styków jest wykorzystywanych) Matryca LCD 30-stykowe Inwerter 6-stykowe Zworki wyb. nap. matrycy LCD 3,3 V, 5 V lub 12 V (opcja) Inne Opcjonalnie Zasilanie: Zasilanie 12 V (±0,6 V), 4 (A) Napięcie zas. logiki matrycy LCD 3,3 V, 5 V, 12 V (opcja) Tryby pracy Praca normalna, praca z niskim poborem mocy (uśpienie) Zarządzanie poborem mocy Uśpienie (< 1 W) Wymiary: Długość 107,0 mm Szerokość 55,0 mm Inne: Przyciski Menu, +, -, Enter, PWR LED Czerwona (R): uśpienie, brak sygnału, zielona (g): normalna praca Języki interfejsu OSD Angielski, francuski, włoski, hiszpański, niemiecki, portugalski chiński tradycyjny, chiński uproszczony, koreański, japoński Funkcje menu OSD Regulacja: ustawień koloru, obrazu, położenia i przezroczystości menu, głośności (opcja), innych ustawień. Zdalne sterowanie Istnieje taka możliwość, ale chwilowo brak szczegółów na ten temat Rozdzielczość*: WUXGA 60 Hz UXGA 60 Hz WSXGA+ 60 Hz WSXGA 60 Hz SXGA 60 Hz, 75 Hz XGA 60 Hz, 70 Hz, 75 Hz SVGA 60 Hz, 72 Hz, 75 Hz VGA 60 Hz, 72 Hz, 75 Hz DOS 60 Hz 75 Hz * Dostępne rozdzielczości zależą od matrycy i możliwości urządzenia generującego sygnał obrazu. Strona 4 z 14

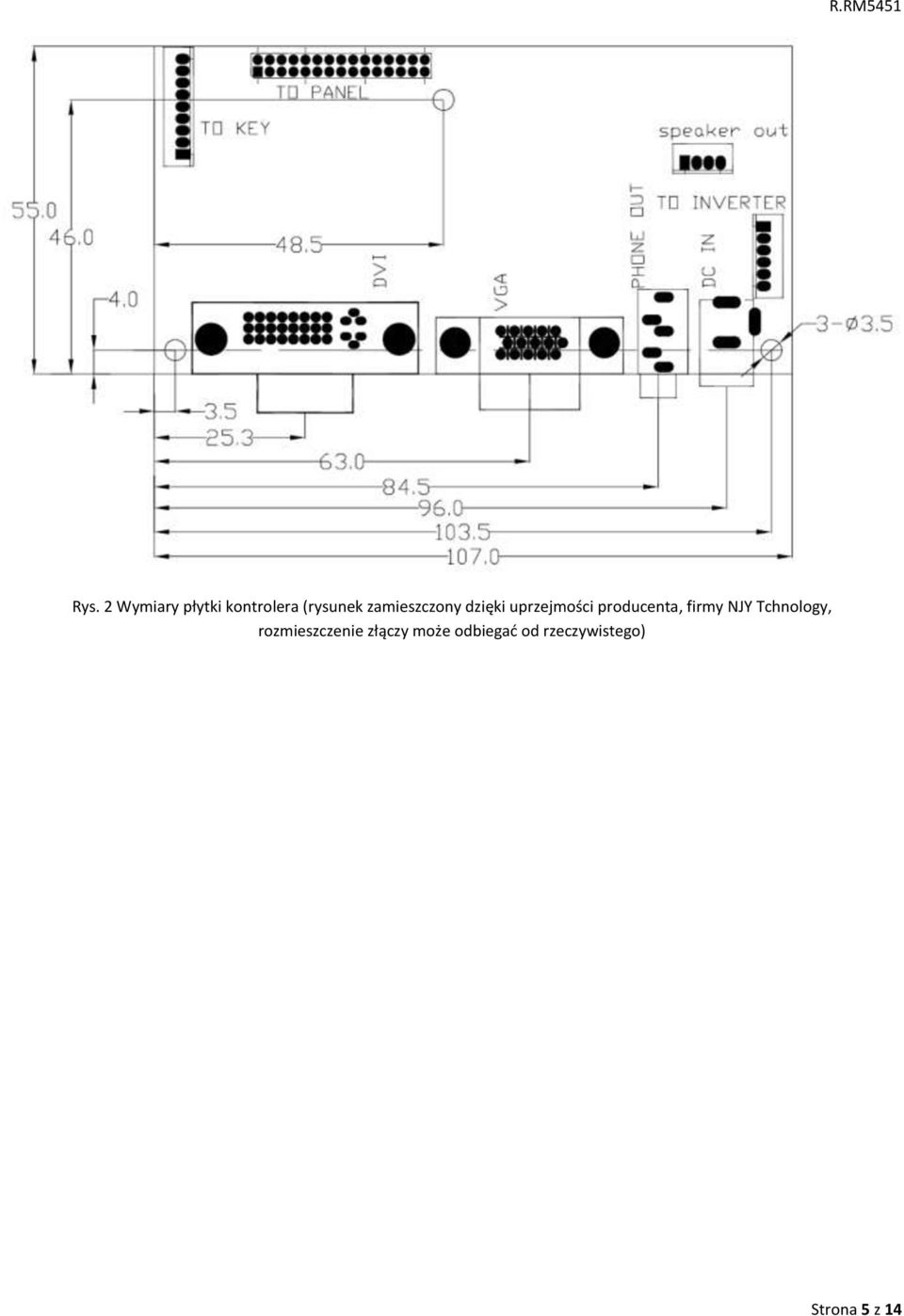

5 Rys. 2 Wymiary płytki kontrolera (rysunek zamieszczony dzięki uprzejmości producenta, firmy NJY Tchnology, rozmieszczenie złączy może odbiegać od rzeczywistego) Strona 5 z 14

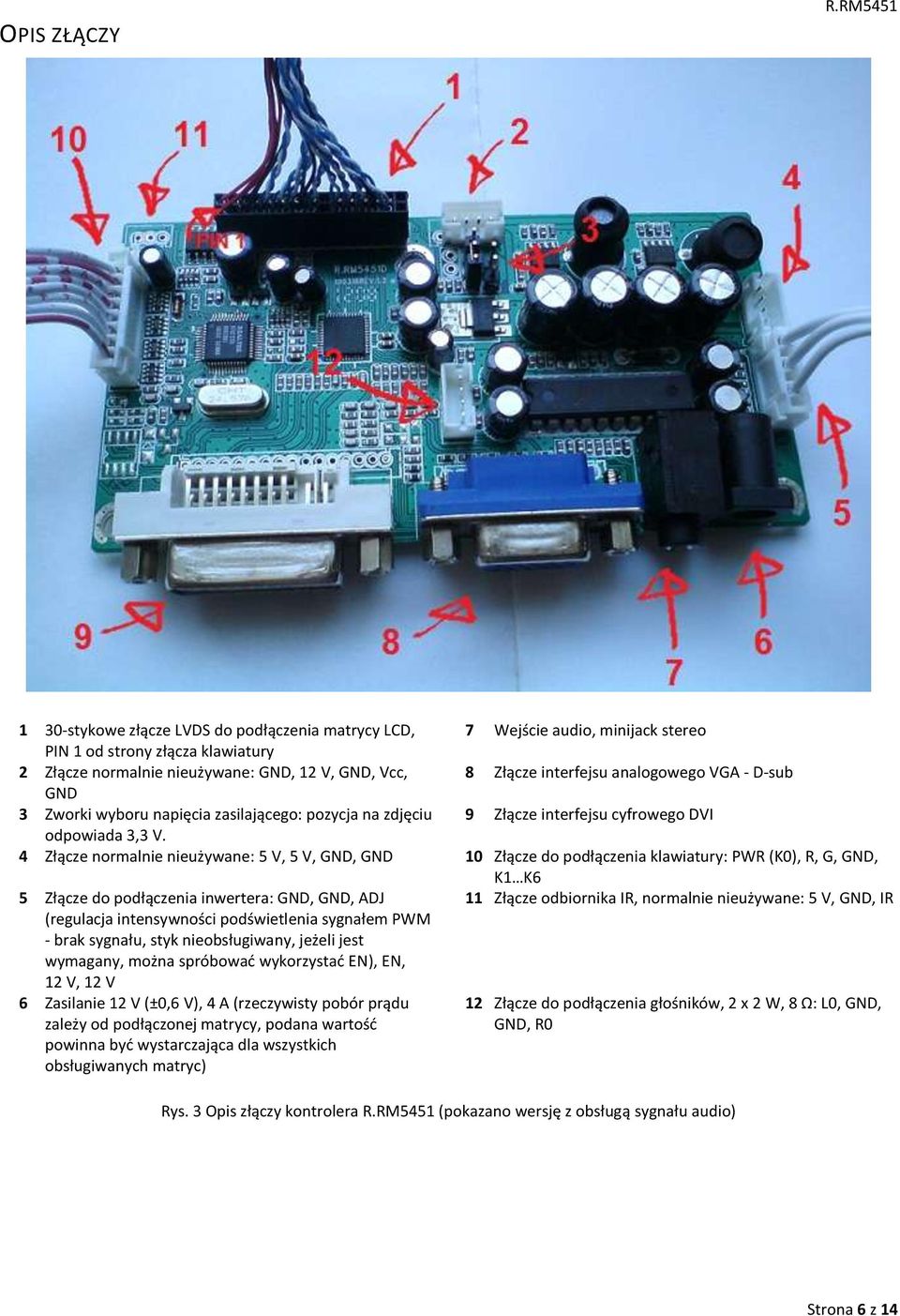

6 OPIS ZŁĄCZY 1 30-stykowe złącze LVDS do podłączenia matrycy LCD, 7 Wejście audio, minijack stereo PIN 1 od strony złącza klawiatury 2 Złącze normalnie nieużywane: GND, 12 V, GND, Vcc, 8 Złącze interfejsu analogowego VGA - D-sub GND 3 Zworki wyboru napięcia zasilającego: pozycja na zdjęciu 9 Złącze interfejsu cyfrowego DVI odpowiada 3,3 V. 4 Złącze normalnie nieużywane: 5 V, 5 V, GND, GND 10 Złącze do podłączenia klawiatury: PWR (K0), R, G, GND, K1 K6 5 Złącze do podłączenia inwertera: GND, GND, ADJ 11 Złącze odbiornika IR, normalnie nieużywane: 5 V, GND, IR (regulacja intensywności podświetlenia sygnałem PWM - brak sygnału, styk nieobsługiwany, jeżeli jest wymagany, można spróbować wykorzystać EN), EN, 12 V, 12 V 6 Zasilanie 12 V (±0,6 V), 4 A (rzeczywisty pobór prądu zależy od podłączonej matrycy, podana wartość powinna być wystarczająca dla wszystkich obsługiwanych matryc) 12 Złącze do podłączenia głośników, 2 x 2 W, 8 Ω: L0, GND, GND, R0 Rys. 3 Opis złączy kontrolera (pokazano wersję z obsługą sygnału audio) Strona 6 z 14

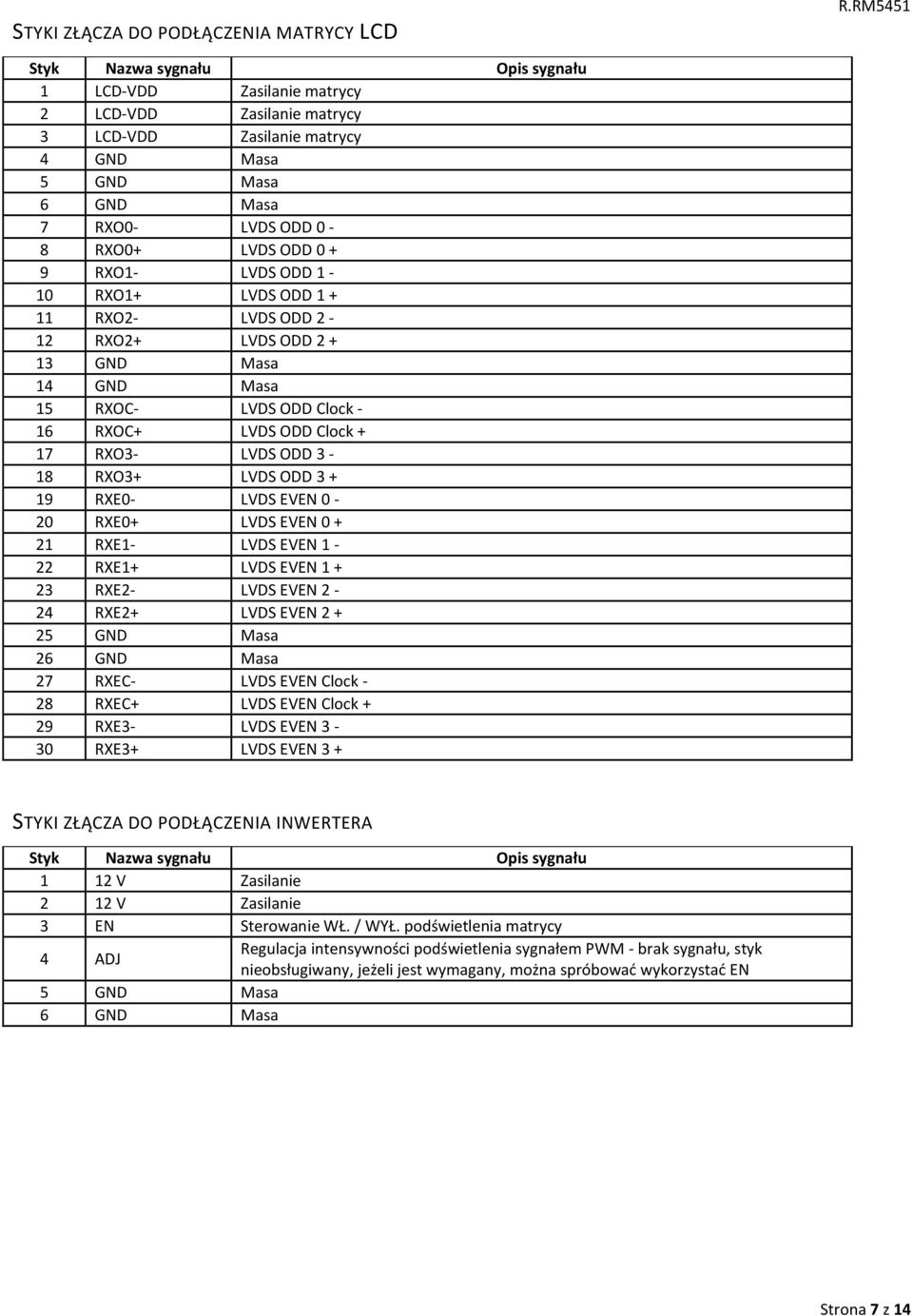

7 STYKI ZŁĄCZA DO PODŁĄCZENIA MATRYCY LCD Styk Nazwa sygnału Opis sygnału 1 LCD-VDD Zasilanie matrycy 2 LCD-VDD Zasilanie matrycy 3 LCD-VDD Zasilanie matrycy 4 GND Masa 5 GND Masa 6 GND Masa 7 RXO0- LVDS ODD 0-8 RXO0+ LVDS ODD RXO1- LVDS ODD 1-10 RXO1+ LVDS ODD RXO2- LVDS ODD 2-12 RXO2+ LVDS ODD GND Masa 14 GND Masa 15 RXOC- LVDS ODD Clock - 16 RXOC+ LVDS ODD Clock + 17 RXO3- LVDS ODD 3-18 RXO3+ LVDS ODD RXE0- LVDS EVEN 0-20 RXE0+ LVDS EVEN RXE1- LVDS EVEN 1-22 RXE1+ LVDS EVEN RXE2- LVDS EVEN 2-24 RXE2+ LVDS EVEN GND Masa 26 GND Masa 27 RXEC- LVDS EVEN Clock - 28 RXEC+ LVDS EVEN Clock + 29 RXE3- LVDS EVEN 3-30 RXE3+ LVDS EVEN 3 + STYKI ZŁĄCZA DO PODŁĄCZENIA INWERTERA Styk Nazwa sygnału Opis sygnału 1 12 V Zasilanie 2 12 V Zasilanie 3 EN Sterowanie WŁ. / WYŁ. podświetlenia matrycy 4 ADJ Regulacja intensywności podświetlenia sygnałem PWM - brak sygnału, styk nieobsługiwany, jeżeli jest wymagany, można spróbować wykorzystać EN 5 GND Masa 6 GND Masa Strona 7 z 14
8 STYKI ZŁĄCZA DO PODŁĄCZENIA KLAWIATURY Styk Nazwa sygnału Opis sygnału 1 PWR (K0) Programowe WŁ. / WYŁ. zasilania, przycisk Power 2 R Czerwona dioda LED 3 G Zielona dioda LED 4 GND Masa 5 K1 Poruszanie się po menu i ustawianie wartości, przycisk + 6 K2 Poruszanie się po menu i ustawianie wartości, przycisk - 7 K3 Przycisk Enter 8 K4 Przycisk Menu 9 K5 Nie wykorzystywany 10 K6 Nie wykorzystywany STYKI ZŁĄCZA DO PODŁĄCZENIA GŁOŚNIKÓW Styk Nazwa sygnału Opis sygnału 1 L0 Kanał lewy 2 GND Masa 3 GND Masa 4 R0 Kanał prawy Strona 8 z 14

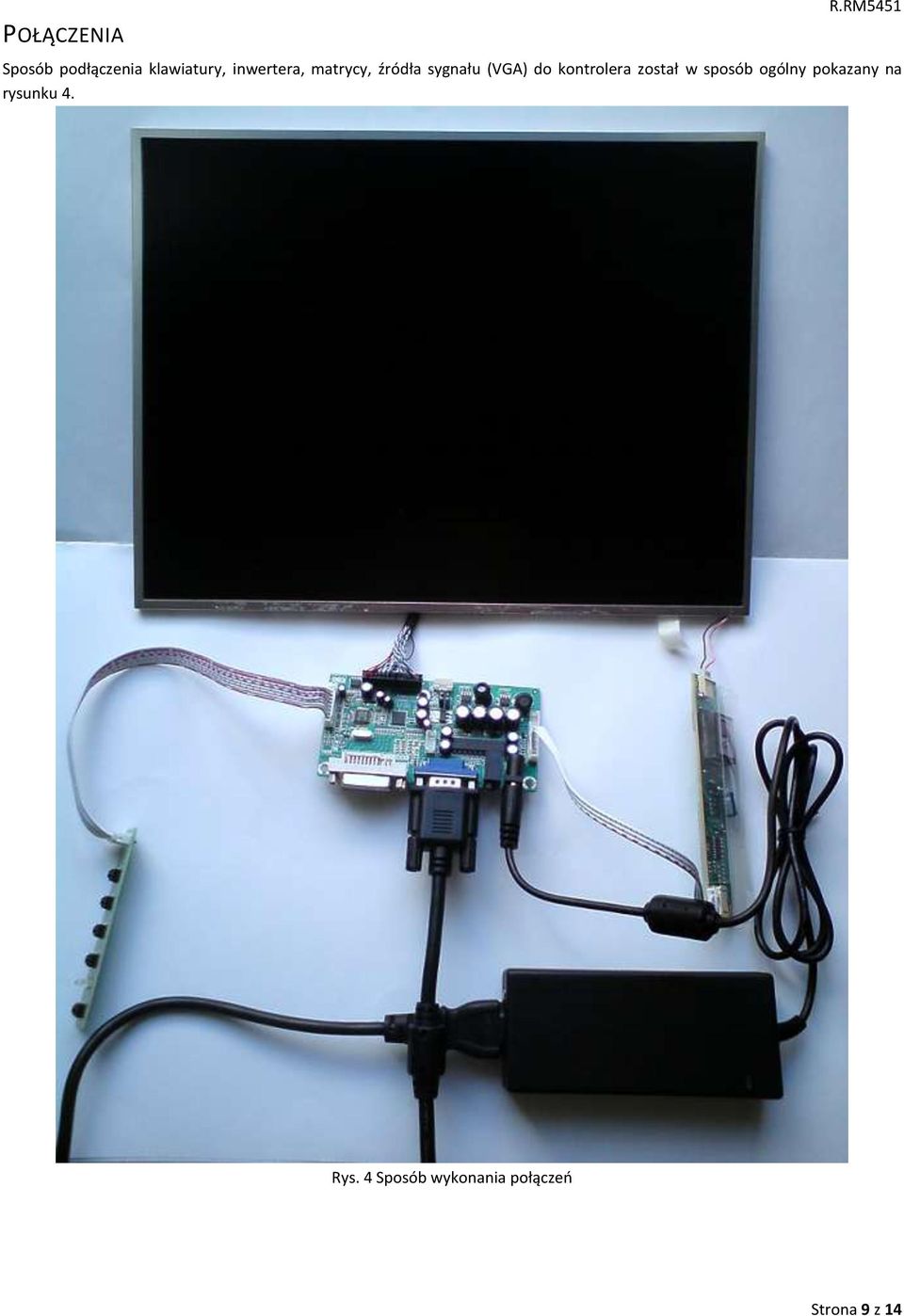

9 POŁĄCZENIA Sposób podłączenia klawiatury, inwertera, matrycy, źródła sygnału (VGA) do kontrolera został w sposób ogólny pokazany na rysunku 4. Rys. 4 Sposób wykonania połączeń Strona 9 z 14

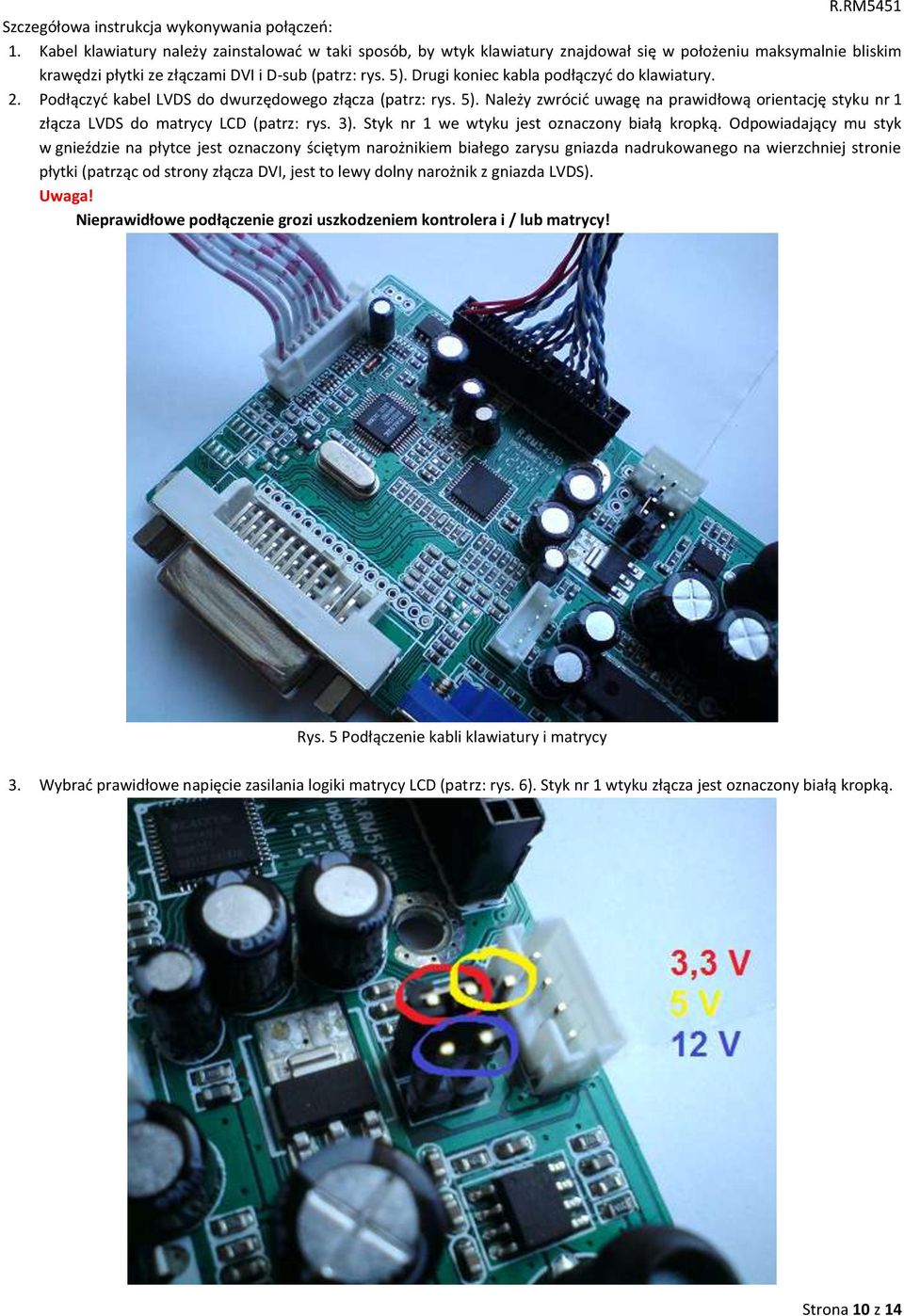

10 Szczegółowa instrukcja wykonywania połączeń: 1. Kabel klawiatury należy zainstalować w taki sposób, by wtyk klawiatury znajdował się w położeniu maksymalnie bliskim krawędzi płytki ze złączami DVI i D-sub (patrz: rys. 5). Drugi koniec kabla podłączyć do klawiatury. 2. Podłączyć kabel LVDS do dwurzędowego złącza (patrz: rys. 5). Należy zwrócić uwagę na prawidłową orientację styku nr 1 złącza LVDS do matrycy LCD (patrz: rys. 3). Styk nr 1 we wtyku jest oznaczony białą kropką. Odpowiadający mu styk w gnieździe na płytce jest oznaczony ściętym narożnikiem białego zarysu gniazda nadrukowanego na wierzchniej stronie płytki (patrząc od strony złącza DVI, jest to lewy dolny narożnik z gniazda LVDS). Uwaga! Nieprawidłowe podłączenie grozi uszkodzeniem kontrolera i / lub matrycy! Rys. 5 Podłączenie kabli klawiatury i matrycy 3. Wybrać prawidłowe napięcie zasilania logiki matrycy LCD (patrz: rys. 6). Styk nr 1 wtyku złącza jest oznaczony białą kropką. Strona 10 z 14
11 Rys. 6 Wybór napięcia zasilania logiki matrycy LCD 4. Podłączyć kabel inwertera. Należy zwrócić uwagę, że kabel inwertera posiada niesymetryczne zakończenia, należy go podłączyć wyłącznie w sposób pokazany na rys. 7. Rys 7 Podłączenie inwertera 5. Podłączyć inwerter (patrz: rys. 8 i 9). Rys. 8 Złącze inwertera do podłączenia do kontrolera Strona 11 z 14
12 Rys. 9 Złącze inwertera do podłączenia świetlówki matrycy (jeden z 2 możliwych standardów) 6. Podłączyć kabel LVDS do matrycy LCD. Należy się upewnić, że kabel jest dobrze podłączony i że nie może się wysunąć podczas pracy kontrolera i matrycy. Uwaga! Rozłączenie kabla LVDS, kiedy kontroler znajduje się pod napięciem grozi uszkodzeniem kontrolera i / lub matrycy! Po podłączeniu wtyk kabla LVDS po stronie matrycy najlepiej jest zabezpieczyć przed wysunięciem przy pomocy taśmy klejącej, jak jest to powszechnie stosowane przez producentów laptopów. 7. Podłączyć wyprowadzenie świetlówki matrycy do inwertera. 8. Podłączyć źródło sygnału (do portu D-sub lub DVI). 9. Upewnić się, że nie może dojść do zwarcia. 10. Podłączyć zasilanie kontrolera (patrz: rys. 10). Strona 12 z 14

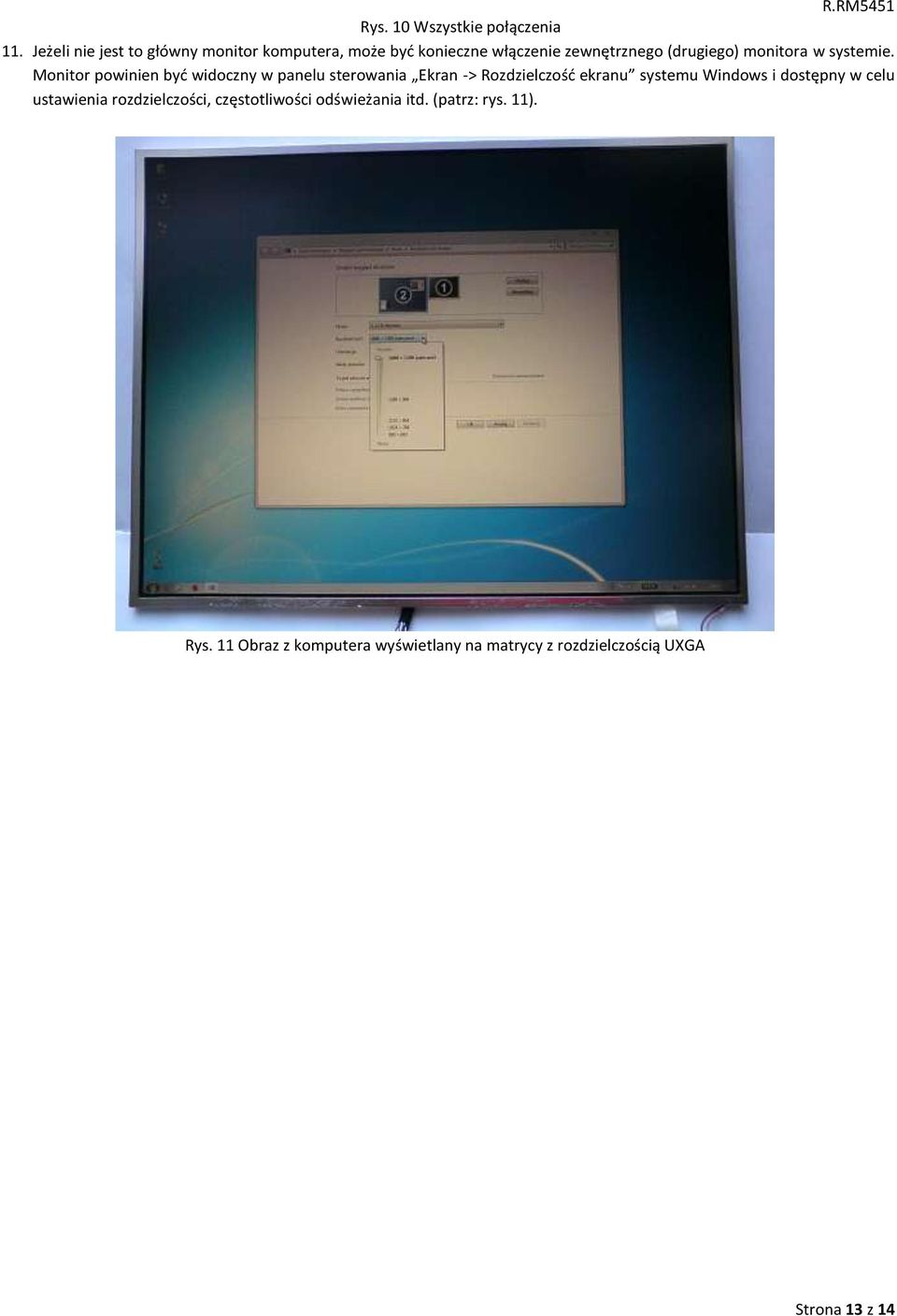

13 Rys. 10 Wszystkie połączenia 11. Jeżeli nie jest to główny monitor komputera, może być konieczne włączenie zewnętrznego (drugiego) monitora w systemie. Monitor powinien być widoczny w panelu sterowania Ekran -> Rozdzielczość ekranu systemu Windows i dostępny w celu ustawienia rozdzielczości, częstotliwości odświeżania itd. (patrz: rys. 11). Rys. 11 Obraz z komputera wyświetlany na matrycy z rozdzielczością UXGA Strona 13 z 14

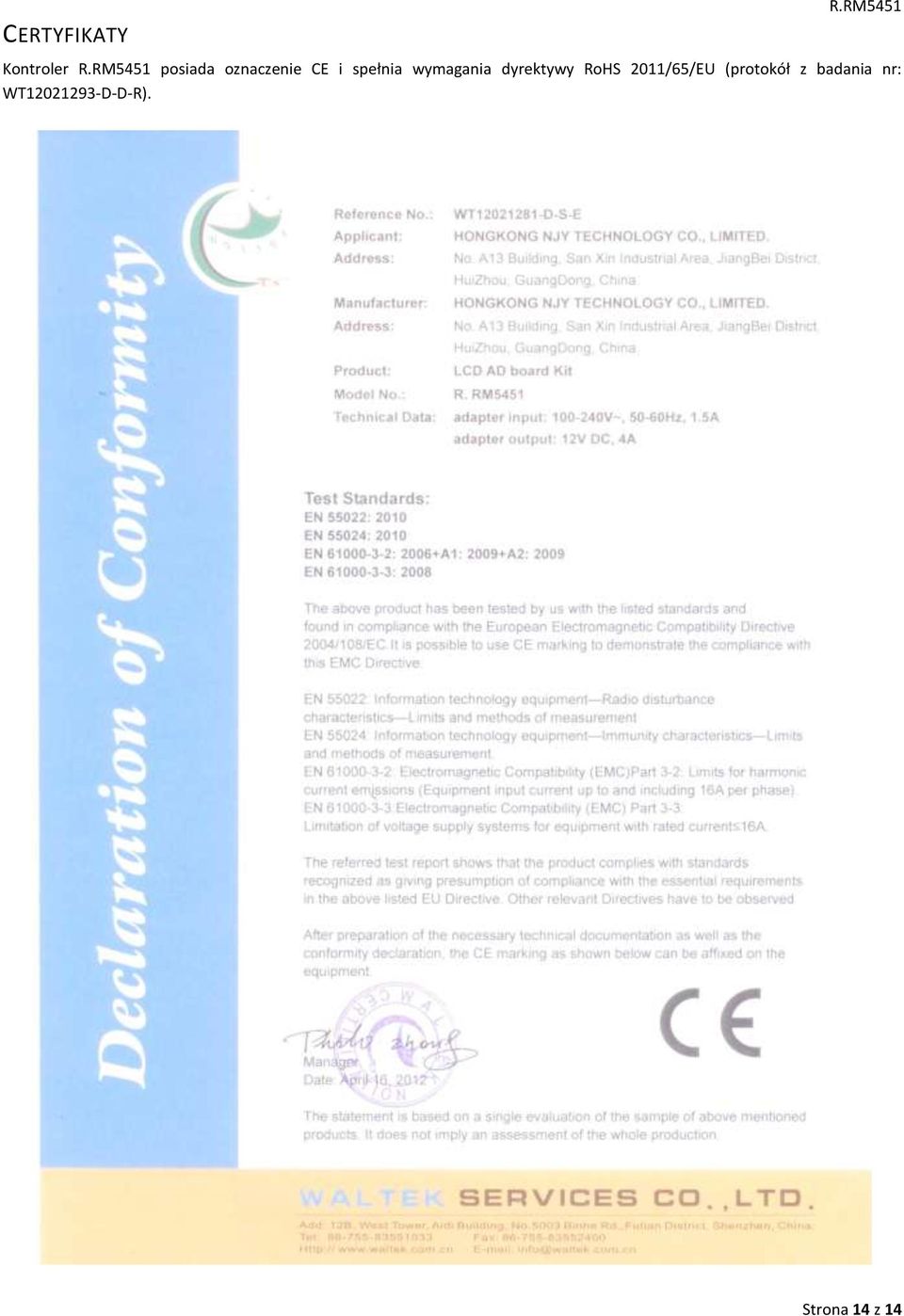

14 CERTYFIKATY Kontroler posiada oznaczenie CE i spełnia wymagania dyrektywy RoHS 2011/65/EU (protokół z badania nr: WT D-D-R). Strona 14 z 14
