1 Autodesk Revit 2017 Uwagi techniczne dotyczące wydajności modeli programu Revit Wydajność programu Autodesk Revit, jak każdego narzędzia projektowego, może zależeć zarówno od wiedzy, umiejętności oraz doświadczenia użytkownika, jak i środowiska sprzętowego przeznaczonego do współpracy z oprogramowaniem. Zespół programu Autodesk Revit zebrał niniejszy zestaw wymagań sprzętowych, zaleceń I wzorców postępowania dotyczących modelowania, zgromadzony w wewnętrznych badaniach, jak i za pośrednictwem grupy oddanych klientów. Ponieważ nie istnieją dwa identyczne budynki, każdy z modeli budynków wymaga zastosowania innych rozwiązań I taktyk w celu zapewnienia optymalnej wydajności. Zalecenia zostały pomyślane jako zestaw narzędzi, z których można korzystać pojedynczo lub w połączeniu w celu utworzenia spójnych, możliwych do obliczenia i zgodnych z zamysłem projektowym modeli. Wiele osób zespołu Autodesk Revit z działów pomocy technicznej, zapewnienia jakości, programowania, konsultingu I zarządzania miało swój wkład w tworzenie tego dokumentu. Ponadto część zaleceń została przekazana przez użytkowników Autodesk Revit, którzy zechcieli poświęcić swój czas i podzielić się doświadczeniami z innymi użytkownikami na wielu forach i skłonili firmę Autodesk do podzielenia się wiedzą z szerszym gronem odbiorców. Jak zawsze składamy podziękowania klientom, którzy angażują się w doskonalenie programu Revit, przekazując celne komentarze i sugestie.

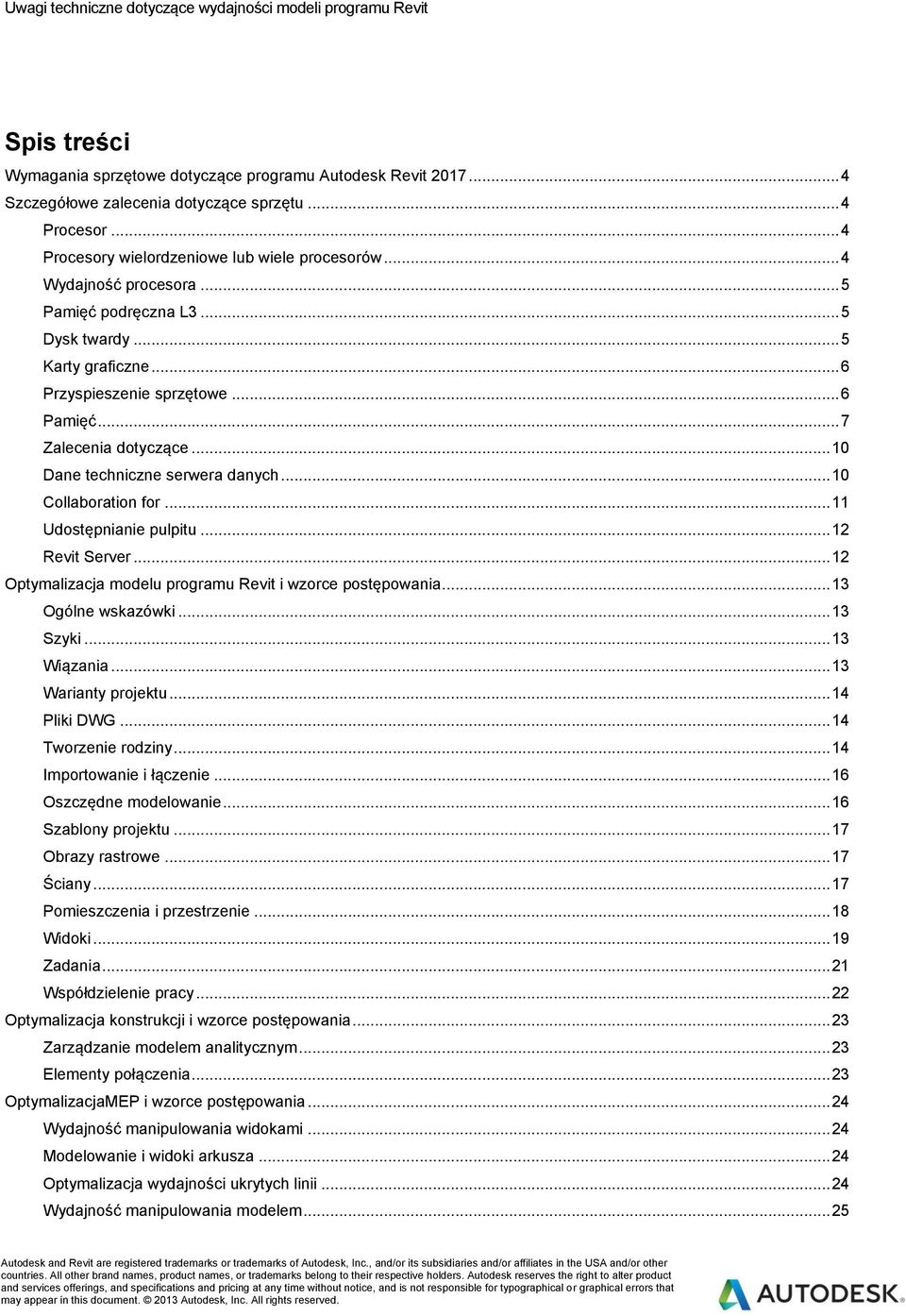

2 Spis treści Wymagania sprzętowe dotyczące programu Autodesk Revit Szczegółowe zalecenia dotyczące sprzętu... 4 Procesor... 4 Procesory wielordzeniowe lub wiele procesorów... 4 Wydajność procesora... 5 Pamięć podręczna L Dysk twardy... 5 Karty graficzne... 6 Przyspieszenie sprzętowe... 6 Pamięć... 7 Zalecenia dotyczące Dane techniczne serwera danych Collaboration for Udostępnianie pulpitu Revit Server Optymalizacja modelu programu Revit i wzorce postępowania Ogólne wskazówki Szyki Wiązania Warianty projektu Pliki DWG Tworzenie rodziny Importowanie i łączenie Oszczędne modelowanie Szablony projektu Obrazy rastrowe Ściany Pomieszczenia i przestrzenie Widoki Zadania Współdzielenie pracy Optymalizacja konstrukcji i wzorce postępowania Zarządzanie modelem analitycznym Elementy połączenia OptymalizacjaMEP i wzorce postępowania Wydajność manipulowania widokami Modelowanie i widoki arkusza Optymalizacja wydajności ukrytych linii Wydajność manipulowania modelem Autodesk and Revit are registered trademarks or trademarks of Autodesk, Inc., and/or its subsidiaries and/or affiliates in the USA and/or other countries. All other brand names, product names, or trademarks belong to their respective holders. Autodesk reserves the right to alter product and services offerings, and specifications and pricing at any time without notice, and is not responsible for typographical or graphical errors that may appear in this document Autodesk, Inc. All rights reserved.

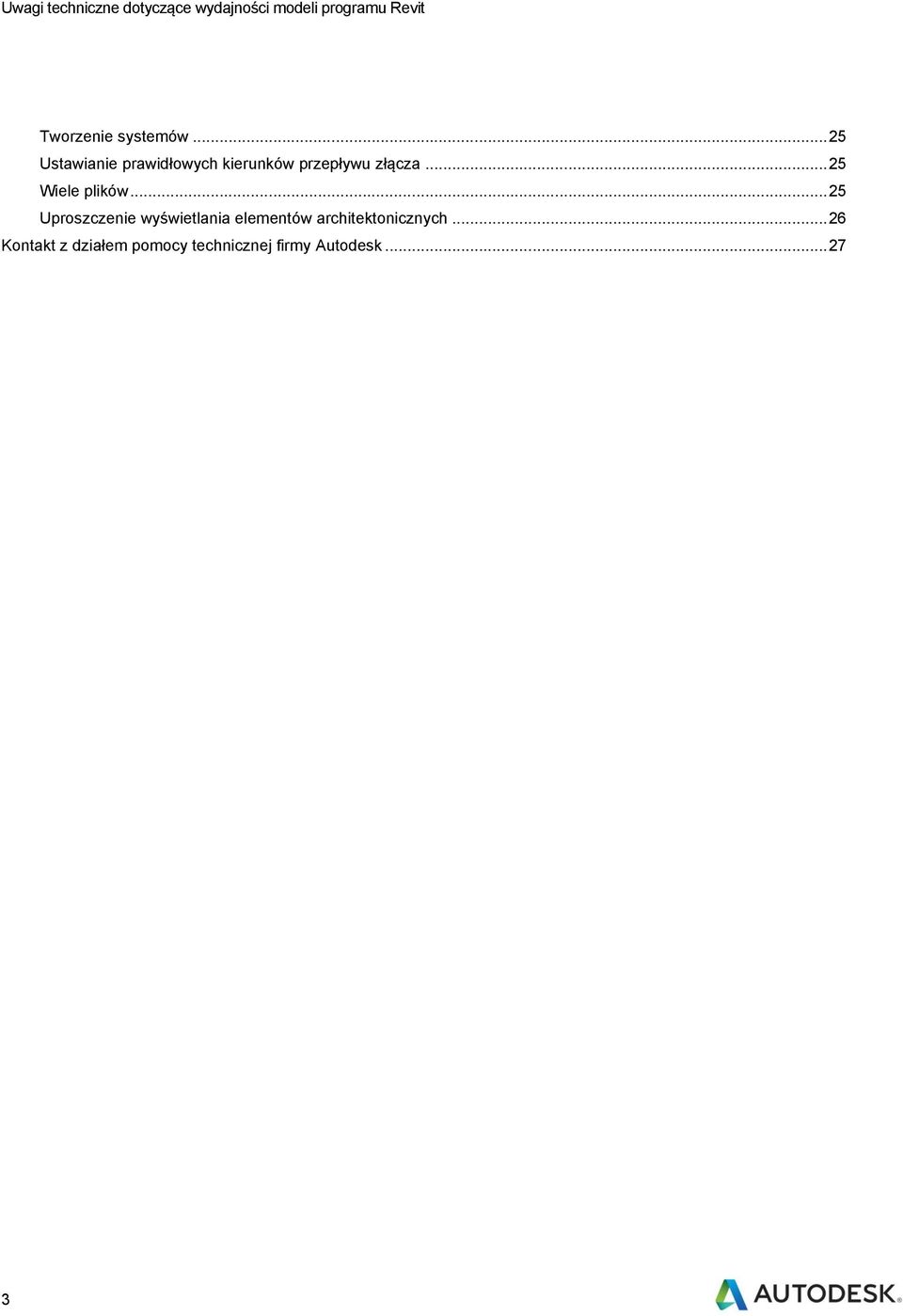

3 Tworzenie systemów Ustawianie prawidłowych kierunków przepływu złącza Wiele plików Uproszczenie wyświetlania elementów architektonicznych Kontakt z działem pomocy technicznej firmy Autodesk

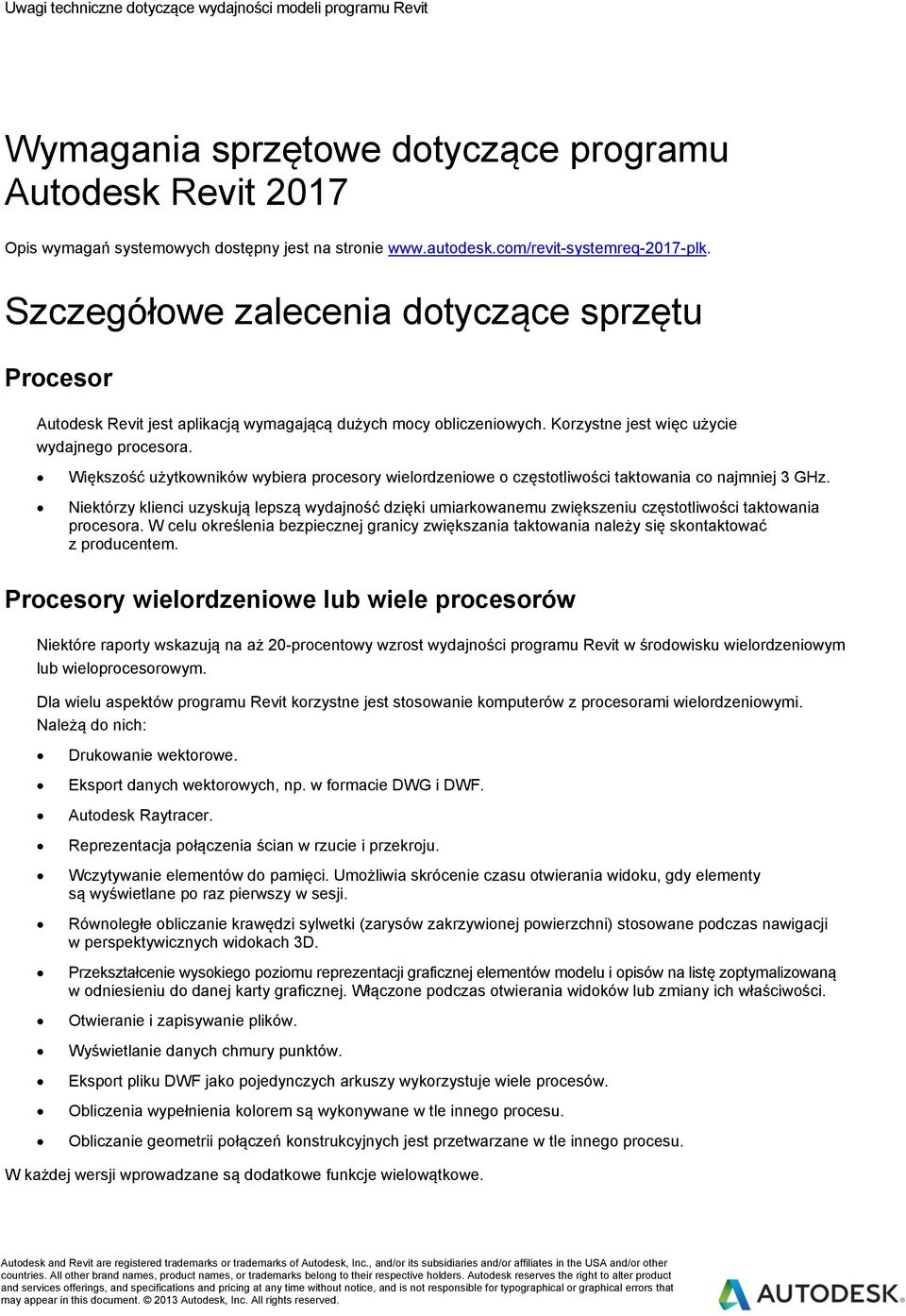

4 Wymagania sprzętowe dotyczące programu Autodesk Revit 2017 Opis wymagań systemowych dostępny jest na stronie Szczegółowe zalecenia dotyczące sprzętu Procesor Autodesk Revit jest aplikacją wymagającą dużych mocy obliczeniowych. Korzystne jest więc użycie wydajnego procesora. Większość użytkowników wybiera procesory wielordzeniowe o częstotliwości taktowania co najmniej 3 GHz. Niektórzy klienci uzyskują lepszą wydajność dzięki umiarkowanemu zwiększeniu częstotliwości taktowania procesora. W celu określenia bezpiecznej granicy zwiększania taktowania należy się skontaktować z producentem. Procesory wielordzeniowe lub wiele procesorów Niektóre raporty wskazują na aż 20-procentowy wzrost wydajności programu Revit w środowisku wielordzeniowym lub wieloprocesorowym. Dla wielu aspektów programu Revit korzystne jest stosowanie komputerów z procesorami wielordzeniowymi. Należą do nich: Drukowanie wektorowe. Eksport danych wektorowych, np. w formacie DWG i DWF. Autodesk Raytracer. Reprezentacja połączenia ścian w rzucie i przekroju. Wczytywanie elementów do pamięci. Umożliwia skrócenie czasu otwierania widoku, gdy elementy są wyświetlane po raz pierwszy w sesji. Równoległe obliczanie krawędzi sylwetki (zarysów zakrzywionej powierzchni) stosowane podczas nawigacji w perspektywicznych widokach 3D. Przekształcenie wysokiego poziomu reprezentacji graficznej elementów modelu i opisów na listę zoptymalizowaną w odniesieniu do danej karty graficznej. Włączone podczas otwierania widoków lub zmiany ich właściwości. Otwieranie i zapisywanie plików. Wyświetlanie danych chmury punktów. Eksport pliku DWF jako pojedynczych arkuszy wykorzystuje wiele procesów. Obliczenia wypełnienia kolorem są wykonywane w tle innego procesu. Obliczanie geometrii połączeń konstrukcyjnych jest przetwarzane w tle innego procesu. W każdej wersji wprowadzane są dodatkowe funkcje wielowątkowe. Autodesk and Revit are registered trademarks or trademarks of Autodesk, Inc., and/or its subsidiaries and/or affiliates in the USA and/or other countries. All other brand names, product names, or trademarks belong to their respective holders. Autodesk reserves the right to alter product and services offerings, and specifications and pricing at any time without notice, and is not responsible for typographical or graphical errors that may appear in this document Autodesk, Inc. All rights reserved.

5 Wydajność procesora Dostępnych jest wiele testów umożliwiających porównanie wydajności procesora. Poniższe łącza są przeznaczone dla użytkowników, którzy chcą dokładniej poznać te dane. Firma Autodesk nie gwarantuje dokładności ani wiarygodności poniższych danych: Pamięć podręczna L3 Ze względu na istotne korzyści firma Autodesk stanowczo zaleca używanie procesorów z pamięcią podręczną L3. Większe pamięci podręczne L3, tj. o pojemności co najmniej 3 MB, mogą zapewnić wyższą wydajność operacji wymagających dużej mocy obliczeniowej, takich jak powtórne generowanie modelu. Dysk twardy Szybkość Typ Szybkość dysku twardego stacji roboczej ma wpływ na wydajność programu Revit podczas wczytywania modelu, zapisywania modelu lokalnego i wymiany dysków twardych pod kontrolą systemu operacyjnego Microsoft Windows. Jeśli podczas tych operacji wymagana będzie większa wydajność, korzystne może okazać się zastosowanie szybszego dysku twardego. Jednak zespół Revit uważa modyfikację stacji roboczej za operację o niższym priorytecie niż zwiększenie prędkości procesora i dostępnej pamięci RAM. Projekty Revit zawierające chmury punktów są szczególnie wrażliwe na szybkość dysku twardego. W takich przypadkach znaczne zwiększenie wydajności manipulacji widokami zapewnia zastosowanie dysku półprzewodnikowego (SSD). Dyski SCSI lub SATA to opcjonalne wyposażenie w wypadku rutynowego korzystania z programu Revit. Konfiguracja W wypadku pliku wymiany systemu Windows zaleca się ustawienie minimum i maksimum na tę samą wartość, która powinna być równa co najmniej dwukrotnej pojemności zainstalowanej pamięci RAM. Takie podejście pozwala zapobiec zmianie w systemie Windows rozmiaru pliku wymiany podczas pracy. Defragmentacja Zaleca się okresowe defragmentowanie dysków lokalnych w komputerach osobistych i serwerach. Dyski o dużej fragmentacji mogą powodować znaczne zmniejszenie wydajności komputera osobistego. 5

6 Karty graficzne Autodesk stanowczo zaleca stosowanie dedykowanych kart graficznych, które obsługują DirectX 11 lub jego nowsze wersje. Należy rozważyć zastosowanie kart graficznych przeznaczonych do obsługi aplikacji CAD. Lepiej unikać zintegrowanych kart graficznych, ponieważ korzystają one z pamięci RAM komputera, a nie własnej. Średniej klasy karty graficzne mogą być równie wydajne jak droższe modele. Działanie niektórych procesów zależy od zastosowania kart graficznych obsługujących technologię Shader Model 5.0. Listę kart graficznych i sterowników, które zostały certyfikowane do pracy z programem Revit, można znaleźć na stronie hardware. Przyspieszenie sprzętowe Aby w pełni wykorzystać przyspieszenie sprzętowe, należy wykonać następujące czynności: 1. Przejdź do głównego menu R. 2. Kliknij element Opcje. 3. Kliknij kartę Grafika. 4. Wybierz Użyj przyspieszenia sprzętowego, jak pokazano poniżej. 5. Zamknij i ponownie uruchom program Revit. Autodesk and Revit are registered trademarks or trademarks of Autodesk, Inc., and/or its subsidiaries and/or affiliates in the USA and/or other countries. All other brand names, product names, or trademarks belong to their respective holders. Autodesk reserves the right to alter product and services offerings, and specifications and pricing at any time without notice, and is not responsible for typographical or graphical errors that may appear in this document Autodesk, Inc. All rights reserved.

7 Pamięć Zainstalowana pamięć RAM Minimalna ilość pamięci RAM wynosi 4 GB, ale zalecana wynosi 16 GB. Duże, bardziej złożone modele wymagają większej ilości pamięci RAM. Ilość pamięci RAM dostępnej do obsługi programu Revit jest częściowo zależna od środowiska systemu operacyjnego Windows. Wymagana ilość pamięci RAM w komputerze lokalnym stanowi mniej więcej dwudziestokrotność wielkości skompaktowanego centralnego pliku projektu. Niedostateczna ilość pamięci RAM może znacznie zmniejszyć wydajność modelu. Rendering w programie Revit jest teraz wykonywany w oddzielnym procesie, w którym zostaje użyta pamięć dostępna poza limitem wyznaczonym dla aplikacji Revit. Dane techniczne pamięci mogą się różnić. Istotne znaczenie dla wydajności może mieć jednak szybka dwukanałowa pamięć RAM o małych opóźnieniach. Zarządzanie Program Revit zachowuje dane modelu w pamięci i pamięci podręcznej na dysku twardym, aby zwiększyć wydajność przy powtarzającym się dostępie do danych. Dzięki rozszerzonym możliwościom manipulowania modelem, ponowne uruchomienie aplikacji może dodatnio wpływać na wydajność programu Revit, zwłaszcza przed aktywacją następujących zadań wymagających dużej ilości pamięci: Drukowanie Rendering Eksportowanie Uaktualnianie modeli do bieżącej wersji programu Revit Optymalizowanie systemu operacyjnego pod kątem wydajności Sprawdź na serwerze, czy wielkość pliku stronicowania została zoptymalizowana w odniesieniu do danego systemu. Plik stronicowania powinien mieć wielkość co najmniej taką, jaka jest zalecana dla systemu Windows. Powinien też być dwukrotnie większy niż zainstalowana pamięć RAM. Większe pliki stronicowania pozwalają na udostępnianie większej ilości pamięci do obsługi platformy Revit. Duże pliki stronicowania mają natomiast znaczący wpływ na obniżenie wydajności. Jeśli dodatkowy napęd fizyczny jest dostępny, niewielką poprawę wydajności pliku stronicowania można uzyskać umieszczając plik stronicowania na dysku, na którym nie ma zainstalowanego systemu operacyjnego. Do celów debugowania systemu operacyjnego zalecany jest plik stronicowania na dysku rozruchowym o minimalnym rozmiarze 800 MB. Aby dopasować rozmiar pliku stronicowania, wykonaj następujące czynności: 1. W menu Start systemu Windows kliknij kolejno pozycje Ustawienia > Panel sterowania. 2. W Panelu sterowania kliknij opcję System i zabezpieczenia. 3. Kliknij przycisk System. 4. Kliknij pozycję Zaawansowane ustawienia systemu.. 7

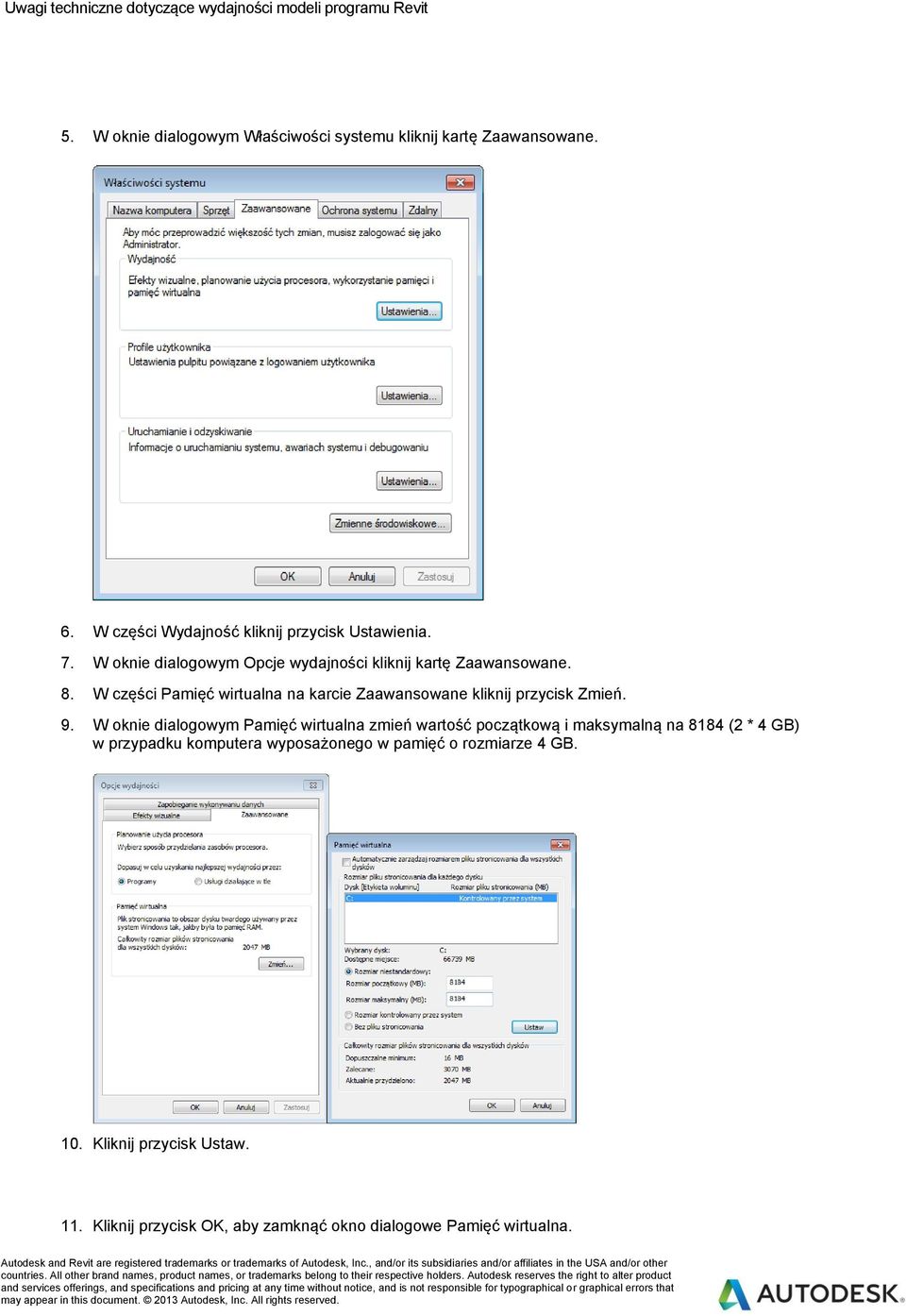

8 5. W oknie dialogowym Właściwości systemu kliknij kartę Zaawansowane. 6. W części Wydajność kliknij przycisk Ustawienia. 7. W oknie dialogowym Opcje wydajności kliknij kartę Zaawansowane. 8. W części Pamięć wirtualna na karcie Zaawansowane kliknij przycisk Zmień. 9. W oknie dialogowym Pamięć wirtualna zmień wartość początkową i maksymalną na 8184 (2 * 4 GB) w przypadku komputera wyposażonego w pamięć o rozmiarze 4 GB. 10. Kliknij przycisk Ustaw. 11. Kliknij przycisk OK, aby zamknąć okno dialogowe Pamięć wirtualna. Autodesk and Revit are registered trademarks or trademarks of Autodesk, Inc., and/or its subsidiaries and/or affiliates in the USA and/or other countries. All other brand names, product names, or trademarks belong to their respective holders. Autodesk reserves the right to alter product and services offerings, and specifications and pricing at any time without notice, and is not responsible for typographical or graphical errors that may appear in this document Autodesk, Inc. All rights reserved.

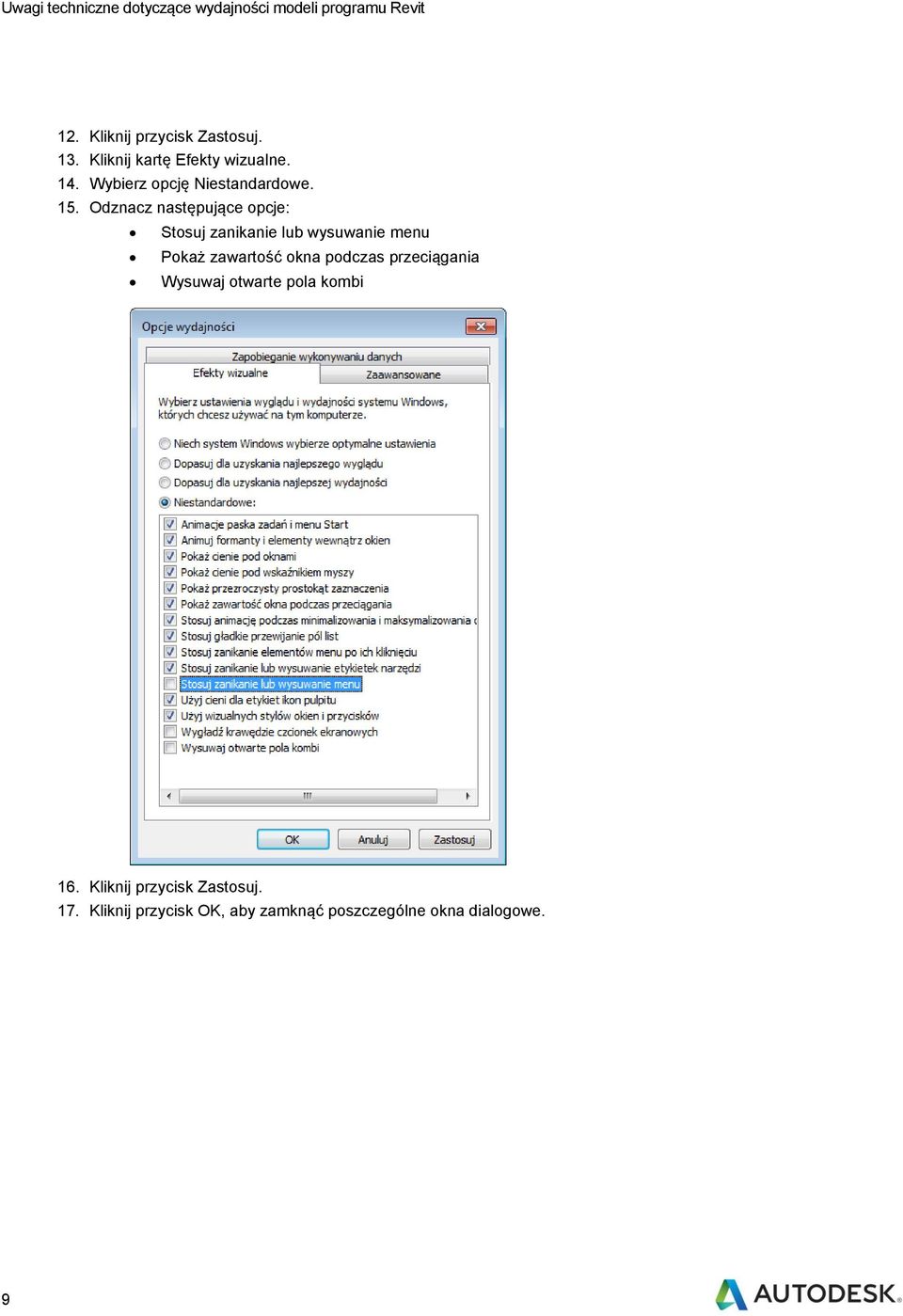

9 12. Kliknij przycisk Zastosuj. 13. Kliknij kartę Efekty wizualne. 14. Wybierz opcję Niestandardowe. 15. Odznacz następujące opcje: Stosuj zanikanie lub wysuwanie menu Pokaż zawartość okna podczas przeciągania Wysuwaj otwarte pola kombi 16. Kliknij przycisk Zastosuj. 17. Kliknij przycisk OK, aby zamknąć poszczególne okna dialogowe. 9

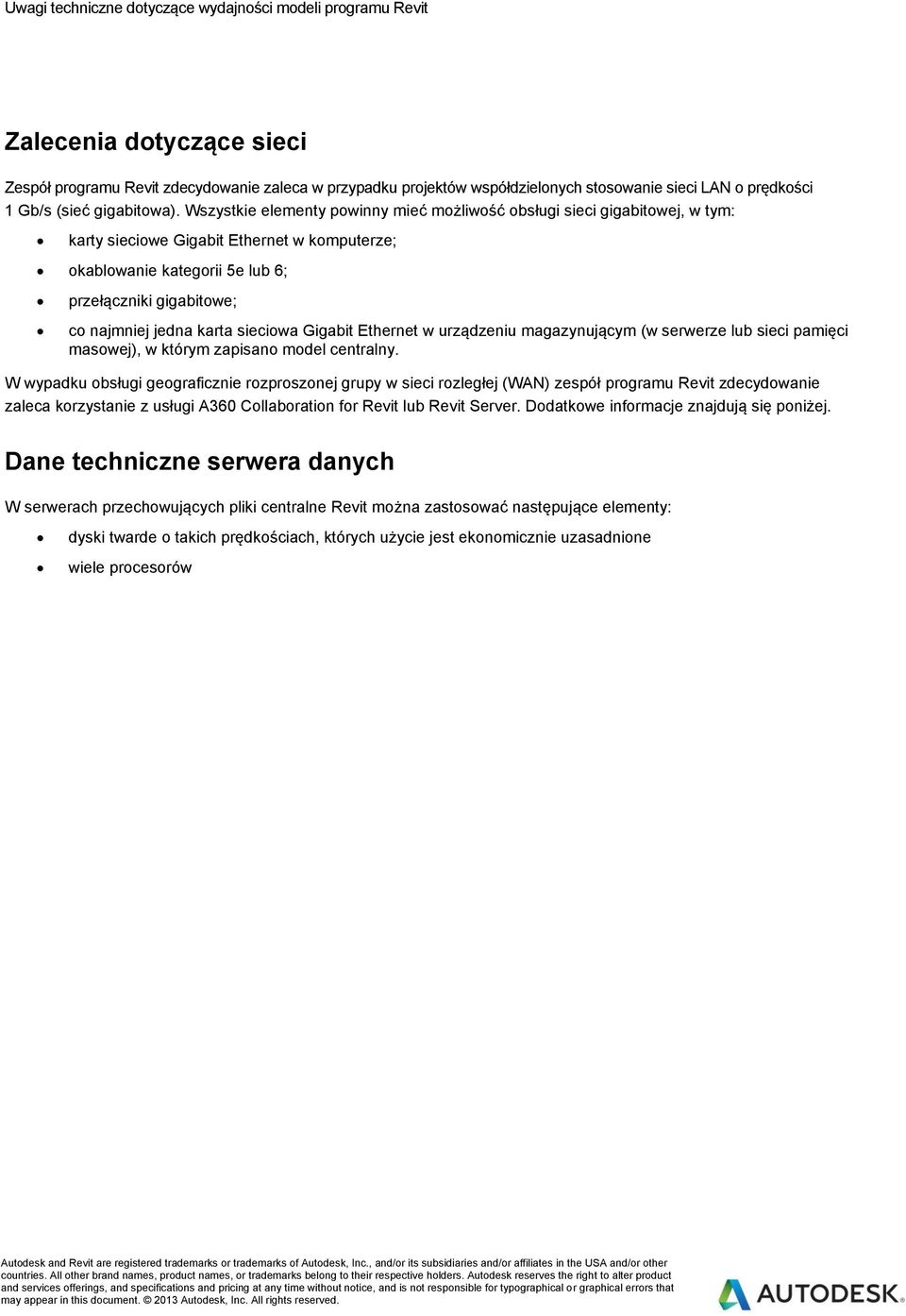

10 Zalecenia dotyczące sieci Zespół programu Revit zdecydowanie zaleca w przypadku projektów współdzielonych stosowanie sieci LAN o prędkości 1 Gb/s (sieć gigabitowa). Wszystkie elementy powinny mieć możliwość obsługi sieci gigabitowej, w tym: karty sieciowe Gigabit Ethernet w komputerze; okablowanie kategorii 5e lub 6; przełączniki gigabitowe; co najmniej jedna karta sieciowa Gigabit Ethernet w urządzeniu magazynującym (w serwerze lub sieci pamięci masowej), w którym zapisano model centralny. W wypadku obsługi geograficznie rozproszonej grupy w sieci rozległej (WAN) zespół programu Revit zdecydowanie zaleca korzystanie z usługi A360 Collaboration for Revit lub Revit Server. Dodatkowe informacje znajdują się poniżej. Dane techniczne serwera danych W serwerach przechowujących pliki centralne Revit można zastosować następujące elementy: dyski twarde o takich prędkościach, których użycie jest ekonomicznie uzasadnione wiele procesorów Autodesk and Revit are registered trademarks or trademarks of Autodesk, Inc., and/or its subsidiaries and/or affiliates in the USA and/or other countries. All other brand names, product names, or trademarks belong to their respective holders. Autodesk reserves the right to alter product and services offerings, and specifications and pricing at any time without notice, and is not responsible for typographical or graphical errors that may appear in this document Autodesk, Inc. All rights reserved.

11 Collaboration for Revit Collaboration for Revit to usługa w chmurze, które ułatwia współdzielenie pracy programu Revit w obrębie firmy i sieci WAN. Program Revit jest wykonywany na lokalnym sprzęcie lub infrastrukturze wirtualizacyjnej, ale model centralny jest utrzymywany w usłudze chmury Collaboration for Revit. Aby móc korzystać z tej funkcji, firma musi subskrybować usługę A360 Collaboration for Revit. Więcej informacji na ten temat dostępnych jest w sekcji Proces roboczy: Pierwsze kroki w pracy z A360 Collaboration for Revit. Przepustowość Podstawowe operacje Collaboration for Revit Service (synchronizacja z plikiem centralnym, otwórz model I ponownie wczytaj ostatni) są operacjami wykonywanymi w trybie seryjnym (burst) na połączeniu internetowym komputera, na którym pracuje program Revit. Według badań, usługa oferuje maksymalną przepustowość wynoszącą w przybliżeniu 50 Mps, dlatego wyższe prędkości transferu są ograniczane przez możliwości usługi. Połączenia do 50 Mps zapewniają szybszy transfer delt z usługą i większą ogólną wydajność. Minimalna zalecana przepustowość jest symetryczna i wynosi 5 Mps. Przestrzeń dysku twardego Collaboration for Revit Service lokalnie buforuje wszystkie dane, które są otwierane przez aplikację Revit w celu współdzielenia pracy w chmurze, łącznie z podłączonymi modelami. Ze względu na wydajność, na dysku mogą znajdować się maksymalnie 3 kopie danego modelu, tak więc przyjmuje się, że dostępna przestrzeń dysku twardego powinna być trzykrotnie wyższa niż całkowity rozmiar RVT wszystkich modeli opracowywanych przez członka zespołu. Opóźnienie Badania Collaboration for Revit nie wykazały istotnej wrażliwości na opóźnienia, zwłaszcza pod względem wrażliwości na dostępną przepustowość. Zalecane jest opóźnienie poniżej 400 ms do usługi Amazon AWS regionu wschodniego USA. 11

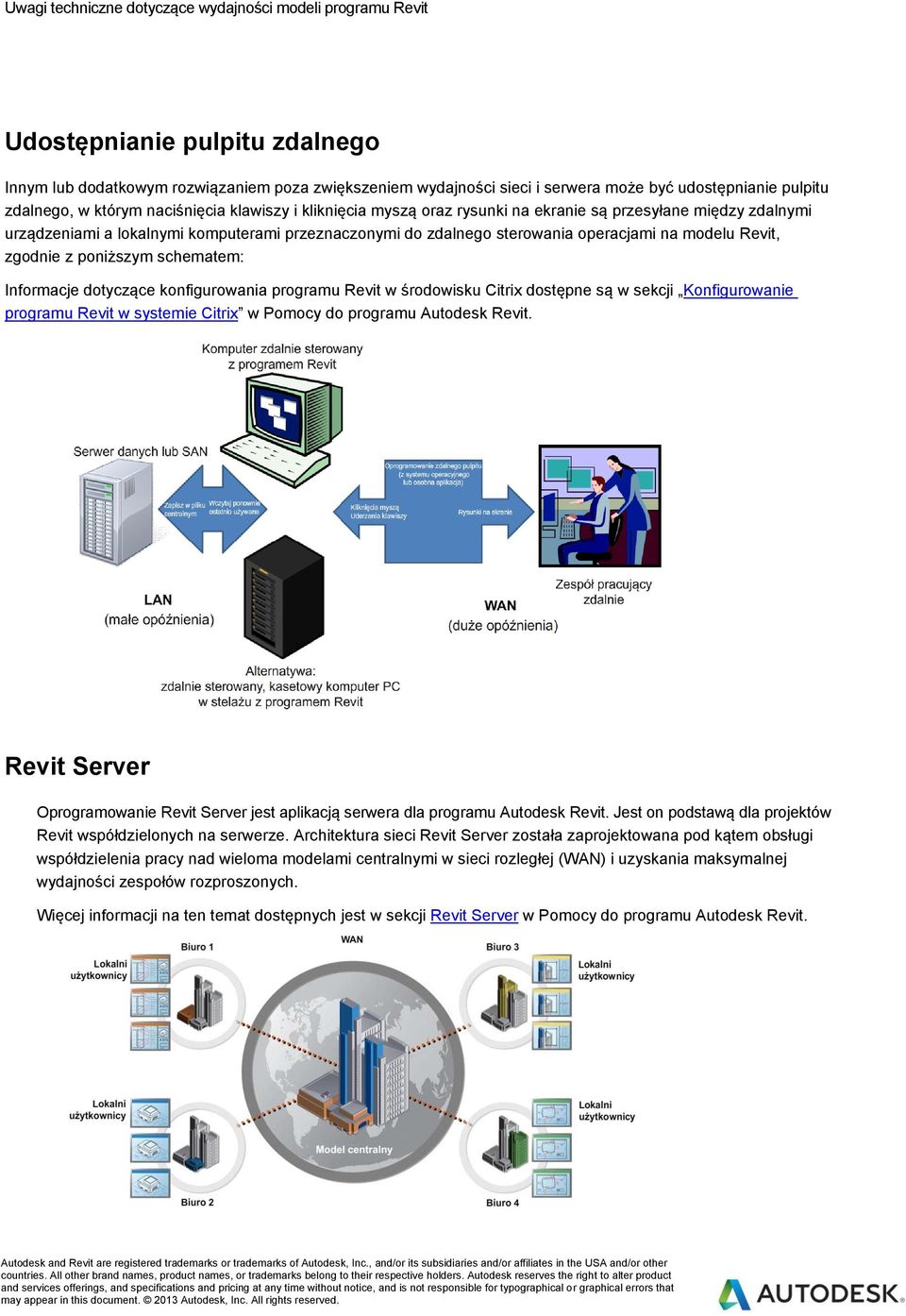

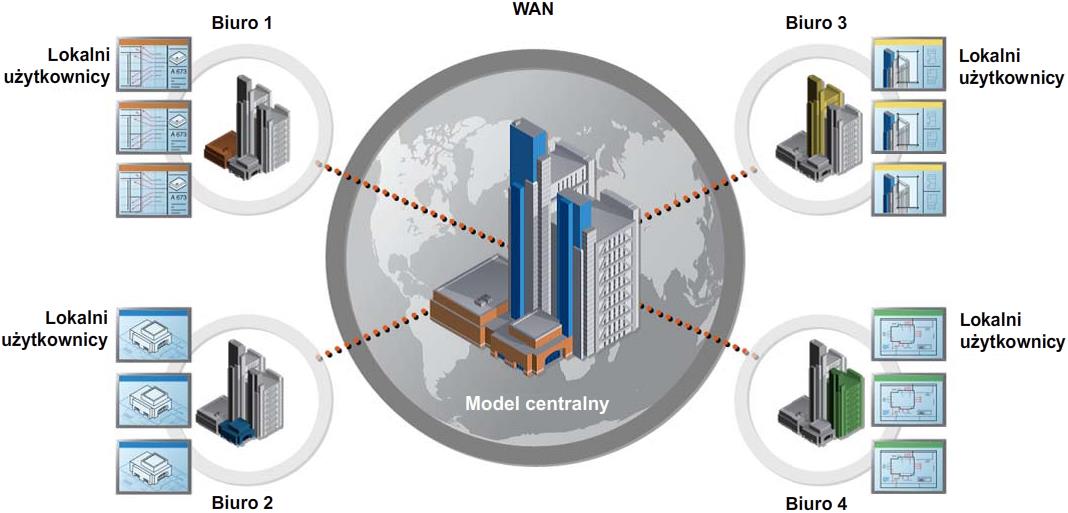

12 Udostępnianie pulpitu zdalnego Innym lub dodatkowym rozwiązaniem poza zwiększeniem wydajności sieci i serwera może być udostępnianie pulpitu zdalnego, w którym naciśnięcia klawiszy i kliknięcia myszą oraz rysunki na ekranie są przesyłane między zdalnymi urządzeniami a lokalnymi komputerami przeznaczonymi do zdalnego sterowania operacjami na modelu Revit, zgodnie z poniższym schematem: Informacje dotyczące konfigurowania programu Revit w środowisku Citrix dostępne są w sekcji Konfigurowanie programu Revit w systemie Citrix w Pomocy do programu Autodesk Revit. Revit Server Oprogramowanie Revit Server jest aplikacją serwera dla programu Autodesk Revit. Jest on podstawą dla projektów Revit współdzielonych na serwerze. Architektura sieci Revit Server została zaprojektowana pod kątem obsługi współdzielenia pracy nad wieloma modelami centralnymi w sieci rozległej (WAN) i uzyskania maksymalnej wydajności zespołów rozproszonych. Więcej informacji na ten temat dostępnych jest w sekcji Revit Server w Pomocy do programu Autodesk Revit. Autodesk and Revit are registered trademarks or trademarks of Autodesk, Inc., and/or its subsidiaries and/or affiliates in the USA and/or other countries. All other brand names, product names, or trademarks belong to their respective holders. Autodesk reserves the right to alter product and services offerings, and specifications and pricing at any time without notice, and is not responsible for typographical or graphical errors that may appear in this document Autodesk, Inc. All rights reserved.

13 Optymalizacja modelu programu Revit i wzorce postępowania Ogólne wskazówki Na wydajność, ogólnie rzecz ujmując, mogą mieć wpływ niżej wymienione cechy modelu programu Revit: złożona geometria, wiele zależności parametrycznych, wiele wiązań, graficznie złożone widoki, podłączone pliki. W poniższych sekcjach przedstawiono wiele aspektów modelowania i w pewnych sytuacjach zaleca się stosowanie określonych wzorców postępowania. Sprawdzanie modelu i składowych rodziny z uwzględnieniem tych czynników pomaga w zoptymalizowaniu wydajności modelu. Szyki Szyki służą do kopiowania i kojarzenia obiektów. Po utworzeniu szyku można zwiększyć wydajność poprzez rozgrupowanie szyku obiektów, usuwając ich skojarzenia parametryczne. Aby osiągnąć ten sam rezultat można również podczas tworzenia szyku, wyczyścić pole wyboru Grupuj i skojarz. Wiązania Minimalne wiązania pomagają w zapobieganiu następującym sytuacjom: Błędy z komunikatem Nie można utrzymać połączenia podczas przesuwania obiektów Problemy z udostępnianiem zadań, powodujących nieświadome przejęcie własności obiektu przez użytkownika 13

14 Warianty projektu Należy ograniczyć użycie pomieszczeń w opcjach projektu ze względu na dodatkowy czas wymagany do wykrywania konfliktów pomieszczeń. Lepiej użyć oddzielnych modeli do różnych wariantów całych skrzydeł budynku. Warianty projektu można zachować jedynie pod warunkiem, że są przydatne w projekcie. Nawet jeśli warianty nie są widoczne i aktywne, po wprowadzeniu zmian w modelu głównym wszystkie warianty są aktualizowane. Warto rozważyć, czy opcje powinny być zachowywane przez dłuższy czas w oddzielnych modelach, które można odpowiednio połączyć. Pliki DWG Należy zminimalizować liczbę podłączonych lub importowanych plików DWG. Warto unikać importowania niepotrzebnych danych, takich jak kreskowanie lub edycja linii związana z oprogramowaniem AutoCAD, na przykład linii konstrukcyjnych. Trzeba usuwać niepotrzebne części I warstwy pliku DWG w programie AutoCAD. Należy importować tylko oczyszczony, zmniejszony plik DWG. Lepiej unikać rozbijania geometrii zaimportowanej z plików DWG. Operacja rozbijania w programie Revit może prowadzić do zamiany pojedynczego pliku DWG na setki tysięcy elementów w zależności od ich liczby w importowanym pliku. Zwiększenie liczby elementów wpływa na wydłużenie czasu powtórnego generowania I manipulowania nimi oraz na szybkość aktualizacji widoków. Należy podłączać tylko niezbędne pliki DWG w widokach. Warto odłączać pliki, które nie są już potrzebne. Lepiej wyłączać widoczność plików AutoCAD DWG 2D w widokach prostopadłych. Plik AutoCAD 2D podłączony do rzutu ma postać linii współliniowych w rzędnej, zatem nastąpi pogorszenie wydajności. Tworzenie rodziny Ponieważ rodziny są zoptymalizowane pod kątem powtórzeń, warto utworzyć komponent rodziny zamiast rodzin lokalnych, gdy komponenty mają być powtarzane. Jeśli rodzina lokalna jest kopiowana (już sama ta operacja może być trudna do wykonania), za każdym razem tworzony jest całkowicie nowy element, a nie tylko dołączana jest informacja z pierwszego wystąpienia. Do niezbędnego minimum należy ograniczyć użycie rodzin szczegółowych, zagnieżdżonych i sparametryzowanych. Rodziny stwarzają mniejsze obciążenie niż grupy. W miarę możliwości lepiej używać rodzin zamiast grup. Grupy są bardzo wydajne, ale aktualizowanie dużej liczby ich wystąpień powoduje zużycie znacznej części mocy obliczeniowej. Tam gdzie jest to możliwe, należy unikać częstego używania wycięć w geometrii rodziny. Tam gdzie jest to możliwe, lepiej unikać szyków i wzorów. Należy użyć linii symbolicznych i obszarów maskowania zamiast geometrii w rzutach do prostych reprezentacji geometrycznych. Dzięki temu w programie Revit uniknie się niepotrzebnego przetwarzania złożonej geometrii. Rodziny parametryczne w większym stopniu obciążają model niż rodziny statyczne. Należy dokładnie rozważyć, czy rodzina wymaga elastyczności parametrycznej, i ograniczyć tę elastyczność do niezbędnego zakresu. Autodesk and Revit are registered trademarks or trademarks of Autodesk, Inc., and/or its subsidiaries and/or affiliates in the USA and/or other countries. All other brand names, product names, or trademarks belong to their respective holders. Autodesk reserves the right to alter product and services offerings, and specifications and pricing at any time without notice, and is not responsible for typographical or graphical errors that may appear in this document Autodesk, Inc. All rights reserved.

15 Rodziny, które przecinają obiekty nadrzędne, wymagają znacznych zasobów obliczeniowych do powtórnego generowania, w porównaniu z rodzinami, które są umieszczane na danej powierzchni, bez przecinania obiektu nadrzędnego. Należy rozważyć modelowanie takich komponentów budynku, jak przesłony systemów HVAC, jako rodzin sufitów 2D lub rodzin opartych na powierzchni, aby ograniczyć obliczenia przenikania. Warto modelować projekty wybiórczo. Obiekty widziane tylko z określonych punktów należy modelować w taki sposób, aby były wyświetlane prawidłowo w tych wybranych widokach. Na poniższych ilustracjach występują dwie rodziny zaprojektowane w celu przedstawienia tej samej toalety w rzucie: Wersja 3D toalety poniżej jest całkowicie wymodelowana: Wersja 2D toalety jest niewidoczna w widoku 3D. Widoki toalety są dostępne tylko w elewacji i rzucie. Wystarczają one w wypadku większości potrzeb projektowych. Wersja 2D tej rodziny jest 20% mniejsza od wersji 3D. Duża rodzina, powielona wielokrotnie w projekcie, może mieć znaczny wpływ na rozmiar modelu i obciążenie obliczeniowe. Warto dokładnie rozważyć, które elementy mają być modelowane. Można uzyskać lepszą wydajność zarówno dzięki odpowiedniej konstrukcji pojedynczych rodzin, jak i w innych obszarach modelowania. 15

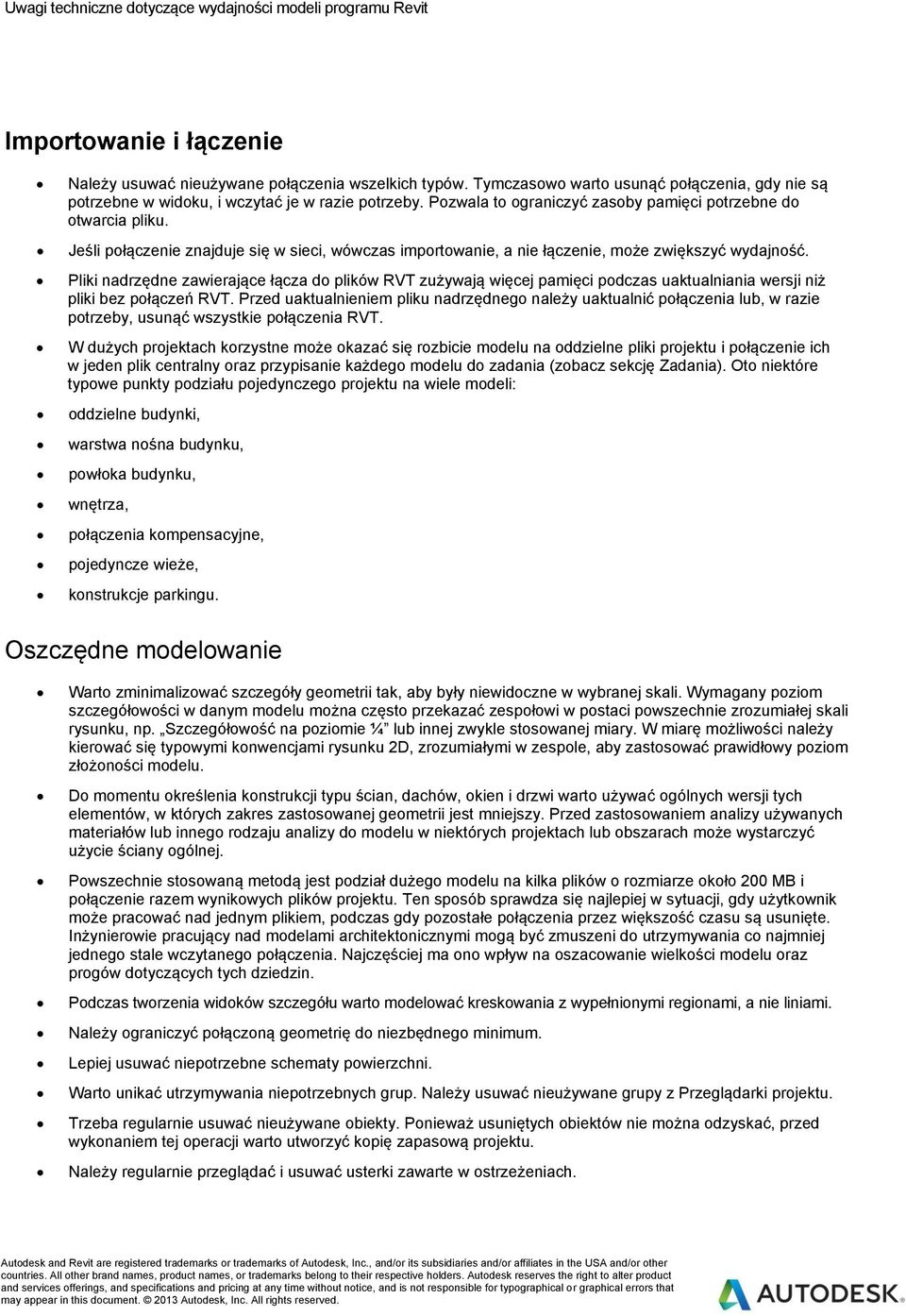

16 Importowanie i łączenie Należy usuwać nieużywane połączenia wszelkich typów. Tymczasowo warto usunąć połączenia, gdy nie są potrzebne w widoku, i wczytać je w razie potrzeby. Pozwala to ograniczyć zasoby pamięci potrzebne do otwarcia pliku. Jeśli połączenie znajduje się w sieci, wówczas importowanie, a nie łączenie, może zwiększyć wydajność. Pliki nadrzędne zawierające łącza do plików RVT zużywają więcej pamięci podczas uaktualniania wersji niż pliki bez połączeń RVT. Przed uaktualnieniem pliku nadrzędnego należy uaktualnić połączenia lub, w razie potrzeby, usunąć wszystkie połączenia RVT. W dużych projektach korzystne może okazać się rozbicie modelu na oddzielne pliki projektu i połączenie ich w jeden plik centralny oraz przypisanie każdego modelu do zadania (zobacz sekcję Zadania). Oto niektóre typowe punkty podziału pojedynczego projektu na wiele modeli: oddzielne budynki, warstwa nośna budynku, powłoka budynku, wnętrza, połączenia kompensacyjne, pojedyncze wieże, konstrukcje parkingu. Oszczędne modelowanie Warto zminimalizować szczegóły geometrii tak, aby były niewidoczne w wybranej skali. Wymagany poziom szczegółowości w danym modelu można często przekazać zespołowi w postaci powszechnie zrozumiałej skali rysunku, np. Szczegółowość na poziomie ¼ lub innej zwykle stosowanej miary. W miarę możliwości należy kierować się typowymi konwencjami rysunku 2D, zrozumiałymi w zespole, aby zastosować prawidłowy poziom złożoności modelu. Do momentu określenia konstrukcji typu ścian, dachów, okien i drzwi warto używać ogólnych wersji tych elementów, w których zakres zastosowanej geometrii jest mniejszy. Przed zastosowaniem analizy używanych materiałów lub innego rodzaju analizy do modelu w niektórych projektach lub obszarach może wystarczyć użycie ściany ogólnej. Powszechnie stosowaną metodą jest podział dużego modelu na kilka plików o rozmiarze około 200 MB i połączenie razem wynikowych plików projektu. Ten sposób sprawdza się najlepiej w sytuacji, gdy użytkownik może pracować nad jednym plikiem, podczas gdy pozostałe połączenia przez większość czasu są usunięte. Inżynierowie pracujący nad modelami architektonicznymi mogą być zmuszeni do utrzymywania co najmniej jednego stale wczytanego połączenia. Najczęściej ma ono wpływ na oszacowanie wielkości modelu oraz progów dotyczących tych dziedzin. Podczas tworzenia widoków szczegółu warto modelować kreskowania z wypełnionymi regionami, a nie liniami. Należy ograniczyć połączoną geometrię do niezbędnego minimum. Lepiej usuwać niepotrzebne schematy powierzchni. Warto unikać utrzymywania niepotrzebnych grup. Należy usuwać nieużywane grupy z Przeglądarki projektu. Trzeba regularnie usuwać nieużywane obiekty. Ponieważ usuniętych obiektów nie można odzyskać, przed wykonaniem tej operacji warto utworzyć kopię zapasową projektu. Należy regularnie przeglądać i usuwać usterki zawarte w ostrzeżeniach. Autodesk and Revit are registered trademarks or trademarks of Autodesk, Inc., and/or its subsidiaries and/or affiliates in the USA and/or other countries. All other brand names, product names, or trademarks belong to their respective holders. Autodesk reserves the right to alter product and services offerings, and specifications and pricing at any time without notice, and is not responsible for typographical or graphical errors that may appear in this document Autodesk, Inc. All rights reserved.

17 Poręcze: Należy unikać używania poręczy w przypadku wydłużonych ogrodzeń lub systemów przegród i ograniczyć widoczność tych elementów. W programie Revit nie są wówczas wyświetlane żadne ostrzeżenia, ale zmniejsza się wydajność z powodu liczby linii wymaganych do wygenerowania każdego elementu poręczy. Jeśli potrzebny jest dłuższy element poręczy, warto rozważyć wymodelowanie uproszczonej reprezentacji poręczy, stosując szczegóły do pełnego opisu projektu. Schody, podobnie jak poręcze, są elementami złożonymi, ale ich uproszczenie może nie być łatwe. Należy ograniczyć widoczność schodów do niezbędnych widoków. Części i zespoły: Należy ograniczyć tworzenie części i zespołów do niezbędnych elementów, aby uniknąć przeciążania modelu niepotrzebnymi szczegółami. Warto rozważyć utworzenie części w oddzielnych modelach i połączenie z ich pierwotnym modelem. W miarę możliwości należy korzystać z rozkładów zbrojenia, zamiast poszczególnych elementów. Szablony projektu Lepiej unikać zapełniania szablonów nadmierną liczbą rodzin, które nie muszą być użyteczne w każdym projekcie. Warto użyć prostego, a nie zaawansowanego szablonu. Obrazy rastrowe Należy usunąć niepotrzebne obrazy rastrowe i rendering. Obrazy rastrowe powodują zwiększenie pliku I zmniejszenie wydajności pracy. Te skutki powinny zostać zminimalizowane. Monochromatyczne obrazy rastrowe są mniejsze niż obrazy kolorowe. Należy zapisywać czarno-białe obrazy rastrowe w formacie 1 bit na piksel, a nie JPG lub TIF. W programie MS Paint format ten jest nazywany monochromatyczną mapą bitową. Duże obrazy rastrowe, na przykład zawierające logo, po przeskalowaniu w celu dopasowania do tabelki rysunkowej zachowują pierwotną wielkość. Pod kątem importu do programu Revit należy rozważyć utworzenie mniejszego, uproszczonego obrazu. Ściany Ściany nie powinny ciągnąć się przez wiele poziomów. Ten projekt może spowodować zależności między poziomami, które mogą znacznie zwiększyć czas wymagany do aktualizacji modelu. 17

18 Pomieszczenia i przestrzenie Należy wybrać opcję Definiuj pomieszczenie w odniesieniu do podłączonych plików tylko wtedy, gdy ograniczenie kubatur (pomieszczeń i przestrzeni) jest bezwzględnie konieczne. W programie Revit te dodatkowe obwiednie muszą zostać poddane przetwarzaniu, co może mieć wpływ na wydajność modelu. Ta opcja jest parametrem typu podłączonego pliku. Należy bezzwłocznie usuwać usterki zawarte w ostrzeżeniach dotyczących nakładania się obwiedni pomieszczeń. Jeśli istnieją dwa poziomy o tej samej rzędnej, program Revit działa lepiej po umieszczeniu wszystkich pomieszczeń na jednym z poziomów niż po podzieleniu tych samych pomieszczeń między dwa poziomy. Warto unikać linii separacji pomieszczeń nakładających się na siebie i na ściany. Aby umieścić linie separacji pomieszczeń w modelu, należy utworzyć szablon widoku modelu krawędziowego z widocznymi ścianami oraz liniami separacji pomieszczeń lub przestrzeni. W celu łatwej identyfikacji linie separacji pomieszczeń lub przestrzeni można ustawić na czerwone o dużej szerokości. W celu łatwiejszej kontroli linie separacji pomieszczeń warto umieść w jednym zadaniu. (Zobacz sekcję Zadania). Wyłączenie obliczania kubatury może poprawić wydajność, ale spowoduje dezaktywowanie wielu funkcji analitycznych związanych z kubaturą używanych w funkcjach MEP. Kiedy obliczanie kubatury jest wyłączone, pomieszczenia w programie Revit są reprezentowane w formie prostych wyciągnięć, bez uwzględnienia sufitów, dachów, stropów i innych górnych czy dolnych obwiedni. Ustawienie obliczania kubatury jest zapisywane w szablonie programu Revit, dzięki czemu można ustawić je jako domyślnie wyłączone I włączone tylko wtedy, gdy należy wykonać następujące czynności: przedstawienia dokładniejszego wypełnienia kolorem pomieszczeń w przekrojach, obliczenia kubatury do każdego pomieszczenia w programie Revit przed wydrukowaniem zestawionych kubatur pomieszczeń, eksport do pliku gbxml, wykonywanie analizy parametrów budynku, uwzględnienia położenia elementów w kubaturach na podstawie ograniczonej geometrii. Aby zmienić ustawienia obliczeń kubatury pomieszczeń, należy wykonać następujące czynności: 1. Kliknij kartę Architektura na wstążce, a następnie rozwiń narzędzia pomieszczeń i powierzchni oraz wybierz opcję Obliczenia powierzchni i kubatury. 2. W polu Obliczenia kubatury na karcie Obliczenia dostępnej w oknie dialogowym Obliczenia powierzchni i kubatury wybierz opcję Tylko powierzchnie lub Powierzchnie i kubatury. 3. Kliknij przycisk OK. Autodesk and Revit are registered trademarks or trademarks of Autodesk, Inc., and/or its subsidiaries and/or affiliates in the USA and/or other countries. All other brand names, product names, or trademarks belong to their respective holders. Autodesk reserves the right to alter product and services offerings, and specifications and pricing at any time without notice, and is not responsible for typographical or graphical errors that may appear in this document Autodesk, Inc. All rights reserved.

19 Widoki Aby zwiększyć wydajność podczas otwierania projektu można ustawić widok kreślarski z niewielką liczbą elementów (lub bez) jako widok początkowy (karta Zarządzaj panel Zarządzaj projektami Widok początkowy). W miarę możliwości należy minimalizować głębokość widoków w elewacji, rzucie i przekroju, tak aby geometria zakryta przez inne elementy w widoku nie miała wpływu na wydajność rysunku. Warto rozważyć przycięcie widoków z tyłu w celu zmniejszenia zakresu geometrii utrzymywanej w widoku. Często obciążenie związane z dodatkowym przycięciem obiektu z tyłu jest większe niż korzyści związane z wynikowym ograniczeniem utrzymania geometrii. Należy użyć zakresów przekroju, aby ograniczyć widoczną geometrię podczas pracy w widoku 3D. Warto zminimalizować liczbę widoków, aby ograniczyć wielkość modelu. Aby zoptymalizować łączenie modeli statycznych z aktywnymi modelami (na przykład w przypadku istniejącego kontekstowego modelu budynku przylegającego do modelu nowej konstrukcji), należy usunąć jak najwięcej widoków z modelu statycznego, który ma zostać podłączony. Warto używać trybów wyświetlania Model krawędziowy lub Cieniowanie podczas pracy w podłączonym pliku. Lepiej unikać ukrywania dużych ilości pojedynczych elementów w widokach. Należy wyłączać niepotrzebne kategorie w oknie Widoczność/Grafika i szablonach. Użycie poleceniawklej wyrównane do zamkniętych widoków umożliwia otwarcie i zamknięcie docelowych widoków. W razie potrzeby powtórz takie działanie kilka razy, zwiększ wydajność poprzez otwarcie wszystkich docelowych widoków przed rozpoczęciem sekwencji operacji wklejania. Powiększanie umożliwia przyspieszenie rysowania i przyciągania. W przypadku widoku o wysokiej gęstości, linie przyciągania prowadzą we wszystkich kierunkach, usuń zaznaczenie opcji Przyciąganie do odległych obiektów w oknie dialogowym przyciągania (karta Zarządzaj panel Ustawienia Przyciąganie). Warto zamykać niepotrzebne okna. Podczas pracy w widoku 3D większość pliku jest umieszczana w pamięci RAM. Zalecane jest również zamknięcie tych widoków podczas zapisywania w pliku centralnym, ponieważ w programie Revit aktualizacja tego złożonego widoku stanowi element procesu zapisywania. 19

20 Podczas pracy na projekcie użytkownicy często otwierają wiele widoków. Pomimo, że program Revit został zoptymalizowany pod kątem aktualizacji tylko tych widoków, które są widoczne lub stają się widoczne dla użytkownika, aby odzyskać pamięć przeznaczoną dla tych widoków, widoki ukryte można zamknąć. Należy przypisać właściwy poziom wizualnej szczegółowości do danego widoku. W rzucie 1/8 przypisywanie wysokiego poziomu szczegółowości wyświetlania może być niepotrzebne. Rzuty o wysokim i średnim poziomie szczegółowości są otwierane powoli, jeśli należy określić przebieg wielu warstw połączeń ścian. Użyj ustawienia widok niskiej szczegółowości, chyba że trzeba przedstawić więcej szczegółów. W razie potrzeby należy wyłączyć cienie w widokach. Jeśli nie są one bezwzględnie potrzebne, przed drukowaniem widoków warto wyłączyć cienie. Użyj ustawienia Rysuj tylko elementy widoczne (R Opcje Grafika), aby zmniejszyć ilość informacji prezentowanych podczas nawigacji po widokach oraz w celu zoptymalizowania szybkości podczas panoramowania, powiększania i obracania modelu. Autodesk and Revit are registered trademarks or trademarks of Autodesk, Inc., and/or its subsidiaries and/or affiliates in the USA and/or other countries. All other brand names, product names, or trademarks belong to their respective holders. Autodesk reserves the right to alter product and services offerings, and specifications and pricing at any time without notice, and is not responsible for typographical or graphical errors that may appear in this document Autodesk, Inc. All rights reserved.

21 Zadania Pierwotnie zadania zostały wprowadzone w programie Revit jako mechanizm, który umożliwiał wielu użytkownikom współpracę w ramach pojedynczego modelu poprzez tymczasowe przejmowanie własności zdefiniowanych przez użytkownika grup elementów. Wypisywanie zadania uniemożliwiało innym użytkownikom edytowanie dowolnej części tego zadania, aż do momentu jego zwolnienia poprzez operację Zapisz w pliku centralnym. Obecnie program Revit został wyposażony w przejrzystą funkcję wypożyczania elementów, dzięki czemu własność edytowanego elementu jest automatycznie przypisywana do użytkownika. W ten sposób umożliwiono bardziej intuicyjną interakcję z modelem w środowisku wielu użytkowników. Za pomocą funkcji wypożyczania elementu użytkownicy wybierają elementy do edycji, a w programie Revit bezdialogowo nadawana jest własność elementów, aż do następnej synchronizacji z plikiem centralnym, gdy edytowane elementy stają się dostępne dla wszystkich pozostałych użytkowników modelu. Zadania pozostają bardzo przydatnym narzędziem do rozdzielania danych, optymalizacji procesów pracy i dobrego zarządzania danymi, ponieważ umożliwiają selektywne otwieranie i zamykanie poszczególnych części projektu we wszystkich widokach. Ten poziom kontroli ma przewagę nad funkcjami zależnymi od widoku, takimi jak Wyświetl filtry lub Widoczność/Grafika, w niektórych procesach roboczych. Choć możliwość wypisania zadania pozostaje przydatna w pewnych okolicznościach wskazanych poniżej, zasadniczo zaleca się używanie wypożyczania elementów zamiast wypisywania całych zadań. Zespół platformy Revit zaleca stosowanie zadań w celu rozdzielania obszarów koncepcyjnych projektu, takich jak: oddzielne budynki, siatki i poziomy, warstwa nośna budynku, powłoka budynku, meble i wyposażenie należące do wielu kategorii, obszary identyfikowane przestrzennie pojedynczego budynku (na przykład skrzydła), podłączone pliki RVT i DWG, linie separacji pomieszczeń (zobacz temat Pomieszczenia i przestrzenie). Wypisanie zadania może okazać się przydatne, jeśli niektóre elementy modelu, takie jak siatka budynku lub podłączone pliki, muszą być chronione przed przypadkową zmianą. Wówczas kierownicy BIM lub kierownicy zespołów mogą czasami zdecydować o wypisaniu zadań zawierających te elementy, aby nie zostały one przypadkowo poddane edycji lub przeniesione. Należy wziąć pod uwagę następujące zalecenia: Zadania mogą być pomocne w zarządzaniu widocznością elementów i zmniejszaniu wizualnego przepełnienia widoku podczas edycji, jak również użycia pamięci przez program Revit. Dzięki zamknięciu aktualnie zbędnych zadań można zwolnić pamięć RAM przydzieloną na intensywne zadania programu Revit, takie jak drukowanie i eksportowanie oraz uaktualnianie istniejących modeli do bieżącej wersji programu. Należy umieszczać połączenia i importowane pliki w poszczególnych zadaniach oraz zamykać nieużywane zadania. Warto użyć selektywnego otwierania zadań podczas otwierania pliku projektu współdzielonego. Należy zamykać zadania niewymagane w danej sesji edycji. 21

22 Współdzielenie pracy Każdy duży projekt wymaga stałej koordynacji zespołu. Większość klientów odnotowała korzyści z wyposażenia zespołów w komunikatory internetowe, umożliwiające koordynację edycji i zapisywania modelu między geograficznie rozproszonymi użytkownikami. Podczas wprowadzania znaczących zmian w projekcie (przenoszenie poziomu lub istotne zmiany geometrii wykonania operacji, gdy inni użytkownicy nie pracują na pliku i porzucili wszystkie elementy). Po wprowadzeniu zmian, poproś wszystkich użytkowników, aby utworzyli nowe pliki lokalne. Operacje synchronizacji z plikiem centralnym można przyspieszyć, poprzedzając je wykonaniem polecenia Wczytaj ponownie ostatnio używane. Gdy projekt był edytowany przez innych użytkowników przez cały dzień lub dłużej, w celu aktualizacji poszczególnych modeli lokalnych o efekty co najmniej jednego dnia pracy szybsze może okazać się utworzenie nowego pliku lokalnego na podstawie modelu centralnego zamiast korzystania z opcji Wczytaj ponownie ostatnio używane. Warto zachować podobne specyfikacje stacji roboczych w zespole projektowym. Znacznie wolniejszy komputer używany przez jednego członka zespołu może obniżyć ogólną wydajność projektu. W programie Revit w pliku centralnym zapisywany jest jednorazowo tylko jeden model lokalny. Wraz ze zbliżaniem się terminów i wzrastaniem częstotliwości zapisywania w pliku centralnym można użyć dodatku Worksharing Monitor do koordynowania wykonywania polecenia Zapisz w pliku centralnym przez członków zespołu. Członkowie zespołu mogą również zaplanować naprzemienne zapisywanie w pliku centralnym, komunikując zamiar zapisania. Można też przypisać standardowy czas zapisywania każdemu członkowi zespołu, np. 10 lub 15 minut po godzinie. Po wystąpieniu kolizji synchronizowania z plikiem centralnym w aplikacji Revit zostaje wyświetlone okno dialogowe z powiadomieniem, że inny użytkownik obecnie zapisuje w pliku centralnym. Anulowanie operacji synchronizowania z plikiem centralnym zapobiega powstaniu kolejki żądań zapisu. Użytkownik ma wtedy możliwość dalszego edytowania pliku lokalnego przed kolejną synchronizacją z plikiem centralnym. Ponieważ w programie Revit próba aktualizacji wszystkich otwartych widoków podejmowana jest przed zapisaniem, wydajność zapisywania plików lokalnych i zapisywania w pliku centralnym się zwiększa, jeśli jedynym otwartym widokiem w chwili rozpoczynania zapisu jest prosty widok, taki jak widok kreślarski. Aby ograniczyć zużycie miejsca na dysku, należy regularnie kompaktować plik centralny i pliki lokalne. Autodesk and Revit are registered trademarks or trademarks of Autodesk, Inc., and/or its subsidiaries and/or affiliates in the USA and/or other countries. All other brand names, product names, or trademarks belong to their respective holders. Autodesk reserves the right to alter product and services offerings, and specifications and pricing at any time without notice, and is not responsible for typographical or graphical errors that may appear in this document Autodesk, Inc. All rights reserved.

23 Optymalizacja konstrukcji i wzorce postępowania Zarządzanie modelem analitycznym Jeśli nie jest używany model analityczny lub nie mają znaczenia połączenia modelu analitycznego, można wyłączyć automatyczne sprawdzanie podpór analitycznych elementów, przez co znacznie zwiększa się wydajność modelu. Aby wyłączyć tę funkcję, należy przejść do R Opcje Interfejs użytkownika, a następnie odznaczyć pole wyboru Karta i narzędzia analizy konstrukcyjnej. Uwaga: aby wyłączyć funkcję sprawdzania podpór analitycznych w projekcie współdzielonym, należy zmienić ustawienie Interfejs użytkownika na WSZYSTKICH komputerach lokalnych, które są używane w danym projekcie. Uwaga: po ponownym włączeniu opcji Karta i narzędzia analizy konstrukcyjnej w istniejącym projekcie podczas otwierania modelu lub dodawania nowego elementu konstrukcyjnego ponownie do modelu mogą wystąpić bardzo duże opóźnienia, ponieważ w programie Revit zostają przeliczone wszystkie informacje dotyczące sprawdzania analitycznego. Po wykonaniu obliczeń takie opóźnienie nie powinno już występować. Elementy połączenia Jeśli to możliwe, unikaj nadmiernego modelowania połączeń 3D, takich jak blachy i śruby połączeniowe. Podczas opracowywania typowych szczegółów należy utworzyć połączenia komponentów szczegółów 2D lub użyć istniejących. 23

24 OptymalizacjaMEP i wzorce postępowania Wydajność manipulowania widokami Ustawienia stylu grafiki modelu mają największy wpływ na wydajność operacji manipulowania widokami (przewijania, przesuwania i powiększania). Z powodu wymogu dynamicznego generowania odstępów i ukrytych linii, gdy elementy nakładają się w widoku, styl Ukryte linie wymaga najintensywniejszego przetwarzania i w związku z tym ma duży wpływ na wydajność w widokach z wieloma widocznymi elementami. Poniższe wzorce postępowania ułatwiają zminimalizowanie tego wpływu i usprawnienie procesów roboczych w projekcie. Modelowanie i widoki arkusza Aby usprawnić proces roboczy w projekcie, zaleca się utworzenie widoków modelowania i widoków arkuszy w odniesieniu do tych samych obszarów budynku. Należy postępować zgodnie z poniższymi wskazówkami: Widoki modelowania powinny być skonfigurowane pod kątem używania stylu grafiki Model krawędziowy. Widoki arkuszy warto skonfigurować z myślą o używaniu stylu grafiki modelu Ukryte linie. Dzięki temu można uzyskać żądany wygląd dokumentacji budowlanej. Do widoków arkuszy należy stosować widoki zależne, które pozwalają na rozłożenie wielu obszarów całego poziomu w różnych widokach bez konieczności powielania opisów. Warto różnicować widoki modelowania oraz widoki arkuszy z użyciem nazw i poddziedzin. W ten sposób można je logicznie uporządkować i ułatwić odpowiednie wykorzystanie. Szablony usprawniają tworzenie tych widoków i zapewnienie ich spójności. Wypełnienia kolorem rur i kanałów należy używać tylko w widokach modelowania, w których zastosowano styl grafiki Model krawędziowy. Optymalizacja wydajności ukrytych linii W przypadku widoków z włączonym stylem grafiki modelu Ukryte linie, wydajność jest bezpośrednio związana z liczbą wyświetlanych w widoku powierzchni. Mimo że w widoku programu Revit elementy są wyświetlane jako linie 2D, w modelu są one obiektami 3D składającymi się z powierzchni. Powierzchnie są przetwarzane za pomocą systemu graficznego programu Revit i wyświetlane w widoku jako linie 2D. W celu zoptymalizowania wydajności w widokach z użytym stylem grafiki modelu Ukryte linie warto skorzystać z poniższych wzorców postępowania. Należy unikać stosowania wysokiego poziomu szczegółowości podczas pracy w widokach mechanicznych, jeśli nie jest to niezbędne, ponieważ reprezentacje wieloliniowe zmniejszają wydajność. Wyświetlanie rur jako pojedynczych linii na średnim poziomie szczegółowości jest zwykle wystarczające podczas pracy z użyciem systemów HVAC. W wypadku zastosowania złożonych komponentów 3D w projektach obsługi budynku należy wyłączyć widoczność złożonej geometrii 3D w widokach arkusza. Zamiast złożonej geometrii 3D warto używać linii modelu przedstawiających ogólny kształt komponentu w oknie dialogowym Rodzina. Widoczność tych lini należy włączyć na poziomie szczegółowości zdefiniowanym w widokach arkusza. Autodesk and Revit are registered trademarks or trademarks of Autodesk, Inc., and/or its subsidiaries and/or affiliates in the USA and/or other countries. All other brand names, product names, or trademarks belong to their respective holders. Autodesk reserves the right to alter product and services offerings, and specifications and pricing at any time without notice, and is not responsible for typographical or graphical errors that may appear in this document Autodesk, Inc. All rights reserved.

25 Ustawienie pozycji Mechaniczne ukryte dotyczącej opcji Odstęp wewnętrzny i Odstęp zewnętrzny na wartość 0 (zero) może znacznie zwiększyć wydajność, jeśli inna wartość nie jest wymagana w dokumentacji podczas pracy z użyciem ukrytych linii w widoku. Wydajność manipulowania modelem Program Revit MEP umożliwia użytkownikom tworzenie modeli obsługi budynku często w formie dużych sieci połączonych. Ogromne możliwości analityczne programu Revit wraz z mechanizmem parametrycznych zmian w programie Revit umożliwiają przepływ danych w sieci połączonej podczas wykonywania manipulacji. Nieprawidłowa konstrukcja i konfiguracja dużych sieci połączonych ma ogromny wpływ na wydajność manipulowania modelem. W testach porównawczych wykazano znacznie lepszą wydajność modeli o poprawnej konstrukcji. Wraz ze zwiększaniem się rozmiaru sieci połączonej na wydajność manipulowania modelem (np. przesuwania elementów, zmieniania przepływów i łączenia nowych elementów) ma wpływ wiele czynników. Zrozumienie tych czynników i postępowanie zgodnie z wzorcami opisanymi poniżej pozwala zoptymalizować wydajność modelu. Tworzenie systemów Warto tworzyć logiczne systemy z sieci połączonych zamiast pozostawiać wszystkie elementy w systemie domyślnym. Skojarzenie elementów i utworzenie systemów pozwala usprawnić rozprzestrzenianie danych i ułatwia analityczne zastosowanie systemów, np. w obliczeniach spadku ciśnienia. Testowanie modeli zawierających wszystkie elementy w systemie domyślnym wykazało znaczną poprawę, gdy konstrukcja sieci połączonej została zmieniona na systemy logiczne. Ustawianie prawidłowych kierunków przepływu złącza Należy się upewnić, że parametr Kierunek przepływu dotyczący złączy w rodzinach sieci połączonej nie jest ustawiony na opcję W obu kierunkach, chyba że rodzina jest wbudowana razem z sieciami połączonymi, np. tłumikami i zaworami. Ustawienie W obu kierunkach może utrudnić określenie przepływu i tym samym wpłynąć na wydajność ponownego generowania modelu. Wiele plików Utrzymanie całego projektu obsługi budynku w jednym poprawnie połączonym modelu pozwala na pełne rozprzestrzenianie danych. Natomiast wielkość sieci połączonej jest bezpośrednio powiązana z wydajnością manipulowania modelem. Testy wykazały liniowy spadek wydajności manipulowania wraz ze wzrostem wielkości sieci połączonej. Współczynnik spadku jest bezpośrednio związany z czynnikami poruszanymi w tym temacie. Ponieważ wydajność sieci połączonych zmniejsza się wraz ze wzrostem ich wielkości, korzyści z rozprzestrzeniania danych oraz połączenia są często niwelowane przez potrzebę większej wydajności manipulowania modelem. Zastosowanie wyżej wymienionych wzorców postępowania w wypadku dużych, złożonych budynków może nadal nie zapewniać optymalnej wydajności manipulowania modelem. W takich przypadkach model powinien się składać z wielu plików projektu programu Revit. 25

26 Istnieją dwa podstawowe sposoby podziału modelu na pliki projektu MEP: według dziedziny MEP lub obszaru budynku. Obie metody mają swoje wady i zalety. Ostateczny wybór należy do menedżera CAD lub BIM. Według dziedziny: ta strategia umożliwia utworzenie oddzielnych plików projektu dla każdej dziedziny MEP, tj. oddzielnie dla systemów mechanicznych, elektrycznych, hydraulicznych i ochrony przeciwpożarowej. Według obszaru: ta strategia umożliwia utworzenie oddzielnych plików projektu do różnych obszarów budynku, z zachowaniem wszystkich dziedzin w każdym pliku. Aby zapewnić optymalną koordynację pomiędzy dziedzinami MEP, wszystkie dziedziny muszą się znajdować w danym pliku projektu programu Revit. Ta technika pozwala na połączenie ze sobą elementów bezpośrednio, np. połączeń elektrycznych lub połączeń ściekowych w wyposażeniu mechanicznym. Dodatkowo testy zespołu produkcyjnego wykazały, że oddzielne sieci połączone nie oddziałują na siebie wzajemnie w istotny sposób. Sieć kanałów nie ma znaczącego wpływu na manipulowanie modelem sieci hydraulicznej w tym samym pliku projektu. Biorąc pod uwagę powyższe rozważania, użyteczne może okazać się podzielenie dużych projektów według obszaru budynku. Uproszczenie wyświetlania elementów architektonicznych Uproszczenie wyświetlania elementów architektonicznych może pomóc w zwiększeniu wydajności poprzez ograniczenie liczby widocznych elementów, które muszą być generowane i zachowywane w widoku. Aby zaimplementować tę strategię, użyj ustawienia Poziom szczegółowości w widoku. Na przykład niski poziom szczegółowości może mieć zastosowanie do ścian nawet wtedy, gdy widok został skonfigurowany pod kątem średniego lub wysokiego poziomu (zobacz rysunki poniżej). W oknie dialogowym Nadpisania widoczności/grafiki dotyczącym widoku (kliknij kolejno kartę Widok panel Grafika Widoczność/Grafika), ustaw poziom szczegółowości odpowiednich komponentów na najniższym możliwym poziomie. Ustawienia te można skonfigurować w szablonach widoków i zastosować do widoków, aby szybko zmniejszyć poziom szczegółowości w całym projekcie. Ściana o średnim poziomie szczegółowości w widoku o średniej szczegółowości Ściana o niskim poziomie szczegółowości w widoku o średniej szczegółowości Autodesk and Revit are registered trademarks or trademarks of Autodesk, Inc., and/or its subsidiaries and/or affiliates in the USA and/or other countries. All other brand names, product names, or trademarks belong to their respective holders. Autodesk reserves the right to alter product and services offerings, and specifications and pricing at any time without notice, and is not responsible for typographical or graphical errors that may appear in this document Autodesk, Inc. All rights reserved.

27 Nadpisanie niskiej szczegółowości elementów architektonicznych Kontakt z działem pomocy technicznej firmy Autodesk Kontaktując się z obsługą techniczną firmy Autodesk w sprawach dotyczących wydajności należy podać niżej wymienione informacje i przekazać dodatkowe materiały: Opis problemu, w tym: datę wystąpienia problemu (jeśli dokładna data nie jest dostępna, należy podać datę przybliżoną), wskazanie, czy problem pojawiał się wcześniej, ostatnie zmiany dotyczące sprzętu i oprogramowania komputera, w którym wystąpił problem, podsumowanie prób rozwiązania problemu przed skontaktowaniem się z działem pomocy technicznej. Dodatkowe materiały: pliki projektu Autodesk używane w projekcie: plik lokalny, plik centralny oraz podłączone pliki RVT, DWG i DWF, plik dziennika aplikacji Revit z komputera, na którym wystąpił problem, pod poniższym łączem znajduje się opis procedury pozyskiwania pliku dziennika: W razie problemu z siecią lub systemem operacyjnym należy utworzyć plik informacji o systemie (NFO). Pod poniższym łączem znajduje się opis procedury pozyskania pliku NFO: 27
