Załącznik Nr 6 do SIWZ

Transkrypt

1 Szczegółowy opis podstawowych parametrów przedmiotu zamówienia oraz dodatkowe wymagania Zamawiającego odnośnie przedmiotu zamówienia, oczekiwanych terminów wykonania, sposobu i zasad prowadzenia robót oraz inne istotne ustalenia. 1. Szczegółowy opis podstawowych parametrów przedmiotu zamówienia Przedmiotem zamówienia jest zaprojektowanie, budowa i uruchomienie stanowisk badawczych do badań odporności ogniowej elementów konstrukcji okrętowych i lądowych jak poniżej: stanowisko do badań odporności ogniowej pionowych elementów konstrukcyjnych: drzwi, okien, ścian, szalunków i grodzi. stanowisko do badań odporności ogniowej poziomych elementów konstrukcyjnych i urządzeń: sufitów, pokładów, przejść instalacyjnych, klap przeciwpożarowych, przewodów wentylacyjnych, uszczelnień przejść instalacji, kanałów i szybów instalacyjnych oraz szaf ognioodpornych Wymagania ogólne, wspólne dla obu stanowisk badawczych 1. Stanowiska muszą być w stanie zrealizować oddziaływania termiczne wg. standardowej (PN-EN :2001) oraz węglowodorowej (PN-EN :2001) krzywej nagrzewania, które są określone zależnościami (1) i (2) i zostały przedstawione na rys.1 z tolerancjami podanymi w w/w normach, zapewniając utrzymanie określonych normą wartości ciśnienia. T = 345log 10 (8t +1) + 20 (1) T = 1080 (1-0,325e - 0,167t - 0,675 e - 2,5t ) + 20 (2) gdzie: T - średnia temperatura w piecu w C t - czas w minutach temperatura, C czas, min krzywa węglowodorowa (2) krzywa standardowa (1) Rys.1. Krzywe nagrzewania Jako medium grzewcze używany będzie gaz ziemny. 1

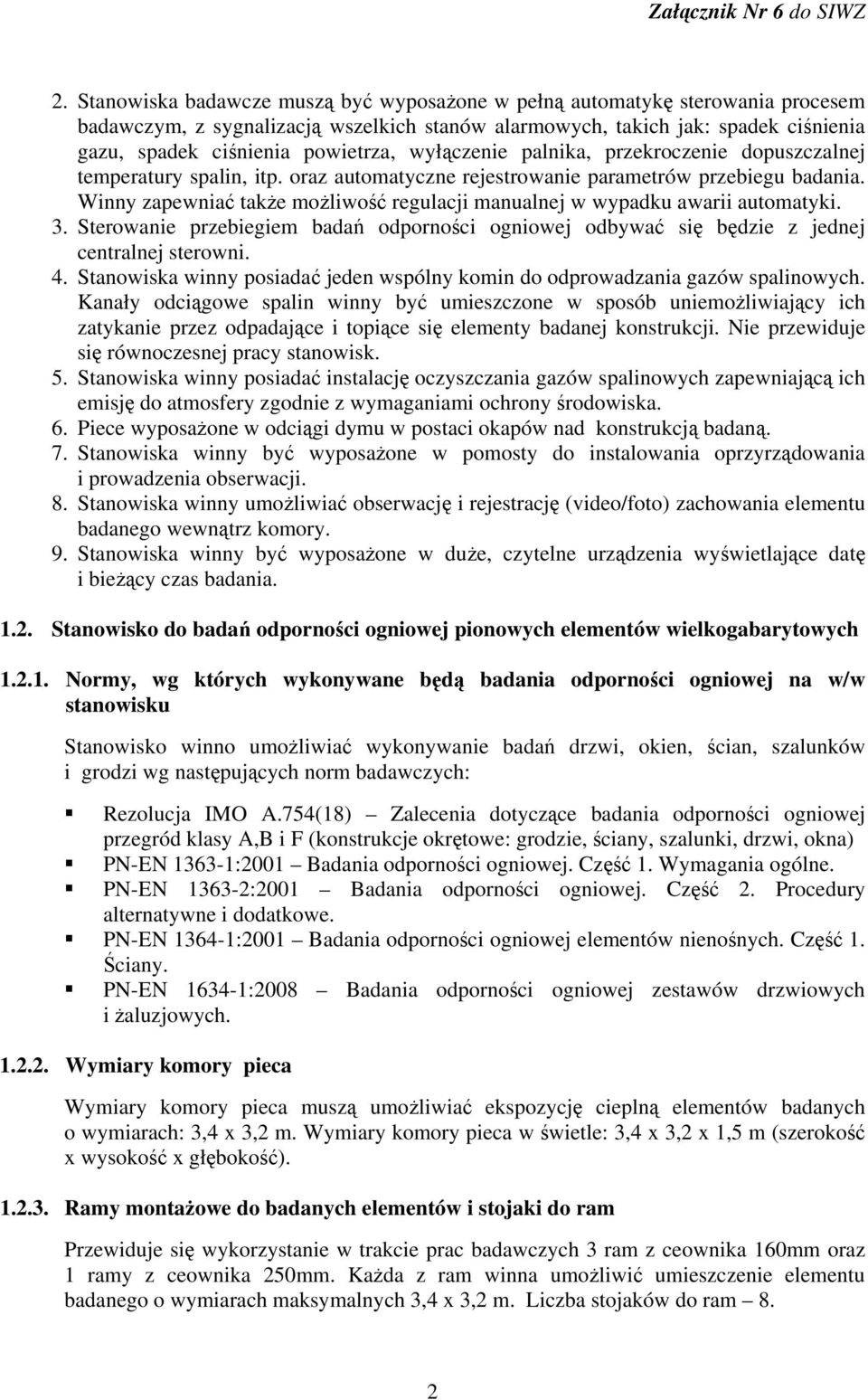

2 2. Stanowiska badawcze muszą być wyposażone w pełną automatykę sterowania procesem badawczym, z sygnalizacją wszelkich stanów alarmowych, takich jak: spadek ciśnienia gazu, spadek ciśnienia powietrza, wyłączenie palnika, przekroczenie dopuszczalnej temperatury spalin, itp. oraz automatyczne rejestrowanie parametrów przebiegu badania. Winny zapewniać także możliwość regulacji manualnej w wypadku awarii automatyki. 3. Sterowanie przebiegiem badań odporności ogniowej odbywać się będzie z jednej centralnej sterowni. 4. Stanowiska winny posiadać jeden wspólny komin do odprowadzania gazów spalinowych. Kanały odciągowe spalin winny być umieszczone w sposób uniemożliwiający ich zatykanie przez odpadające i topiące się elementy badanej konstrukcji. Nie przewiduje się równoczesnej pracy stanowisk. 5. Stanowiska winny posiadać instalację oczyszczania gazów spalinowych zapewniającą ich emisję do atmosfery zgodnie z wymaganiami ochrony środowiska. 6. Piece wyposażone w odciągi dymu w postaci okapów nad konstrukcją badaną. 7. Stanowiska winny być wyposażone w pomosty do instalowania oprzyrządowania i prowadzenia obserwacji. 8. Stanowiska winny umożliwiać obserwację i rejestrację (video/foto) zachowania elementu badanego wewnątrz komory. 9. Stanowiska winny być wyposażone w duże, czytelne urządzenia wyświetlające datę i bieżący czas badania Stanowisko do badań odporności ogniowej pionowych elementów wielkogabarytowych Normy, wg których wykonywane będą badania odporności ogniowej na w/w stanowisku Stanowisko winno umożliwiać wykonywanie badań drzwi, okien, ścian, szalunków i grodzi wg następujących norm badawczych: Rezolucja IMO A.754(18) Zalecenia dotyczące badania odporności ogniowej przegród klasy A,B i F (konstrukcje okrętowe: grodzie, ściany, szalunki, drzwi, okna) PN-EN :2001 Badania odporności ogniowej. Część 1. Wymagania ogólne. PN-EN :2001 Badania odporności ogniowej. Część 2. Procedury alternatywne i dodatkowe. PN-EN :2001 Badania odporności ogniowej elementów nienośnych. Część 1. Ściany. PN-EN :2008 Badania odporności ogniowej zestawów drzwiowych i żaluzjowych Wymiary komory pieca Wymiary komory pieca muszą umożliwiać ekspozycję cieplną elementów badanych o wymiarach: 3,4 x 3,2 m. Wymiary komory pieca w świetle: 3,4 x 3,2 x 1,5 m (szerokość x wysokość x głębokość) Ramy montażowe do badanych elementów i stojaki do ram Przewiduje się wykorzystanie w trakcie prac badawczych 3 ram z ceownika 160mm oraz 1 ramy z ceownika 250mm. Każda z ram winna umożliwić umieszczenie elementu badanego o wymiarach maksymalnych 3,4 x 3,2 m. Liczba stojaków do ram 8. 2

3 Montaż elementów na stanowisku badawczym W ramie wózka jezdnego montowane będą elementy badane o grubości od 5mm do 260mm. Rama wózka jezdnego wraz z elementem badanym stanowić będzie zamknięcie okna pieca. Montaż elementów w ramie wózka jezdnego oraz mocowanie ramy wózka jezdnego do pieca muszą być łatwe do wykonania Palniki pieca Palniki w piecu powinny być tak umieszczone, aby płomienie nie oddziaływały bezpośrednio na badany element, zapewniając równocześnie równomierne jego nagrzewanie do temperatury maksymalnej 1200 C. Przewidywany maksymalny czas badania wynosi 4 godziny Sterowanie i monitorowanie parametrów podczas badania Parametry pieca: Temperatura i ciśnienie wewnątrz pieca winny być automatycznie sterowane i monitorowane z pomieszczenia sterowni. Monitorowanie parametrów pieca obejmuje: temperaturę (8 punktów pomiarowych), ciśnienie (2 punkty pomiarowe), stężenie tlenu (1 punkt pomiarowy). Parametry winny być rejestrowane i zapisywane. Parametry badanej konstrukcji: Rejestrowane i zapisywane powinny być następujące parametry na nie nagrzewanej powierzchni elementu badanego: temperatura (60 punktów pomiarowych), deformacja konstrukcji (10 punktów pomiarowych) Demontaż elementów po badaniach Elementy po badaniach będą transportowane do wydzielonego pomieszczenia, gdzie następować będzie ich demontaż Stanowisko do badań odporności ogniowej poziomych elementów wielkogabarytowych i urządzeń Normy, wg których wykonywane będą badania odporności ogniowej na w/w stanowisku Stanowisko winno umożliwiać wykonywanie badań sufitów, pokładów, przejść instalacyjnych, klap przeciwpożarowych, uszczelnień przejść instalacji, kanałów i szybów instalacyjnych oraz szaf ognioodpornych wg następujących norm badawczych: Rezolucja IMO A.754(18) Zalecenia dotyczące badania odporności ogniowej przegród klasy A,B i F (okrętowe sufity, pokłady, klapy przeciwpożarowe) PN-EN :2001 Badania odporności ogniowej. Część 1. Wymagania ogólne. PN-EN :2001 Badania odporności ogniowej. Część 2. Procedury alternatywne i dodatkowe. PN-EN :2001 Badania odporności ogniowej elementów nienośnych. Część 2. Sufity. PN-EN :2001 Badania odporności ogniowej instalacji użytkowych. Część 2. Przeciwpożarowe klapy odcinające. PN-EN :2006 Badania odporności ogniowej instalacji użytkowych. Część 3. Uszczelnienia przejść instalacji. 3

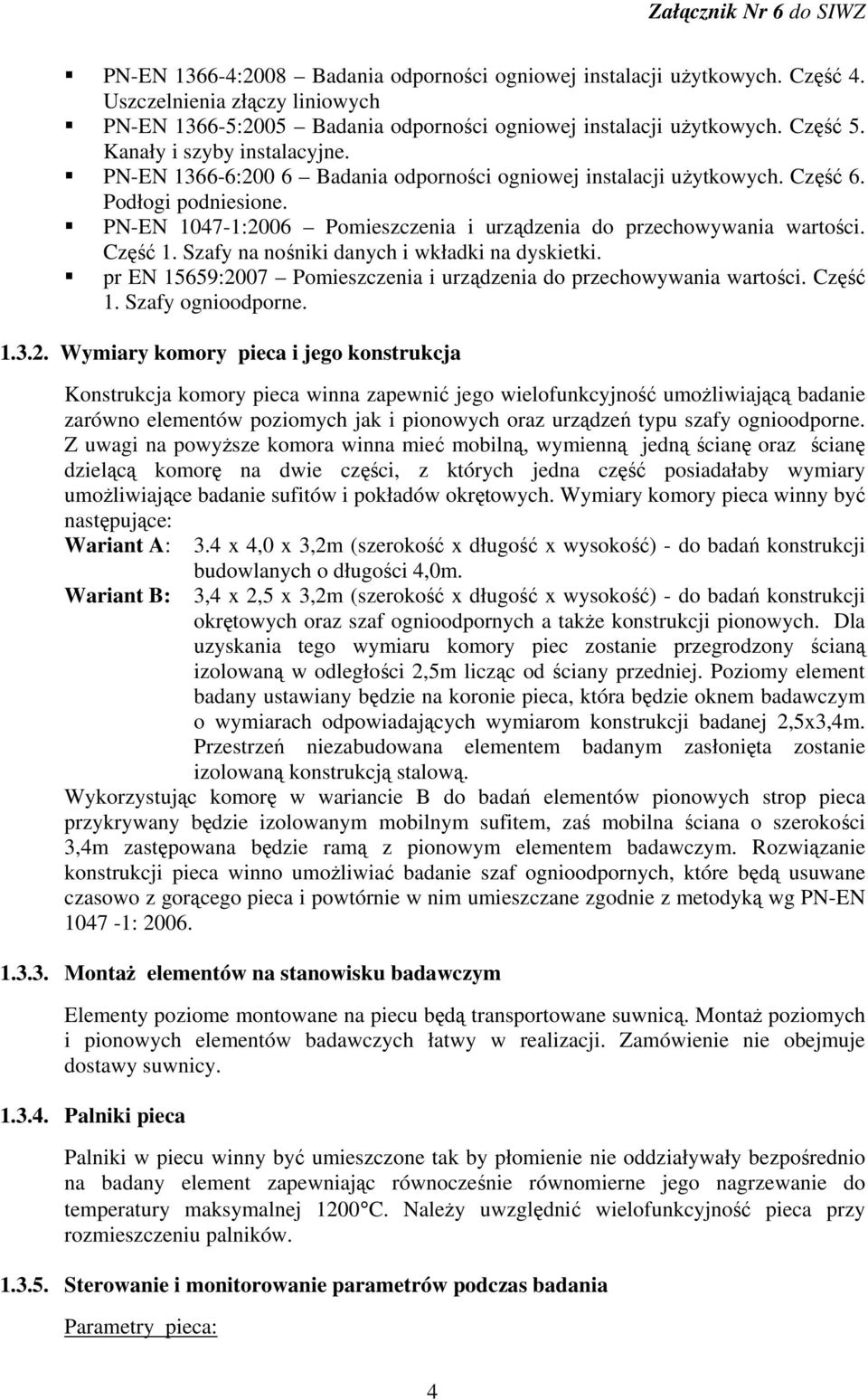

4 PN-EN :2008 Badania odporności ogniowej instalacji użytkowych. Część 4. Uszczelnienia złączy liniowych PN-EN :2005 Badania odporności ogniowej instalacji użytkowych. Część 5. Kanały i szyby instalacyjne. PN-EN :200 6 Badania odporności ogniowej instalacji użytkowych. Część 6. Podłogi podniesione. PN-EN :2006 Pomieszczenia i urządzenia do przechowywania wartości. Część 1. Szafy na nośniki danych i wkładki na dyskietki. pr EN 15659:2007 Pomieszczenia i urządzenia do przechowywania wartości. Część 1. Szafy ognioodporne Wymiary komory pieca i jego konstrukcja Konstrukcja komory pieca winna zapewnić jego wielofunkcyjność umożliwiającą badanie zarówno elementów poziomych jak i pionowych oraz urządzeń typu szafy ognioodporne. Z uwagi na powyższe komora winna mieć mobilną, wymienną jedną ścianę oraz ścianę dzielącą komorę na dwie części, z których jedna część posiadałaby wymiary umożliwiające badanie sufitów i pokładów okrętowych. Wymiary komory pieca winny być następujące: Wariant A: 3.4 x 4,0 x 3,2m (szerokość x długość x wysokość) - do badań konstrukcji Wariant B: budowlanych o długości 4,0m. 3,4 x 2,5 x 3,2m (szerokość x długość x wysokość) - do badań konstrukcji okrętowych oraz szaf ognioodpornych a także konstrukcji pionowych. Dla uzyskania tego wymiaru komory piec zostanie przegrodzony ścianą izolowaną w odległości 2,5m licząc od ściany przedniej. Poziomy element badany ustawiany będzie na koronie pieca, która będzie oknem badawczym o wymiarach odpowiadających wymiarom konstrukcji badanej 2,5x3,4m. Przestrzeń niezabudowana elementem badanym zasłonięta zostanie izolowaną konstrukcją stalową. Wykorzystując komorę w wariancie B do badań elementów pionowych strop pieca przykrywany będzie izolowanym mobilnym sufitem, zaś mobilna ściana o szerokości 3,4m zastępowana będzie ramą z pionowym elementem badawczym. Rozwiązanie konstrukcji pieca winno umożliwiać badanie szaf ognioodpornych, które będą usuwane czasowo z gorącego pieca i powtórnie w nim umieszczane zgodnie z metodyką wg PN-EN : Montaż elementów na stanowisku badawczym Elementy poziome montowane na piecu będą transportowane suwnicą. Montaż poziomych i pionowych elementów badawczych łatwy w realizacji. Zamówienie nie obejmuje dostawy suwnicy Palniki pieca Palniki w piecu winny być umieszczone tak by płomienie nie oddziaływały bezpośrednio na badany element zapewniając równocześnie równomierne jego nagrzewanie do temperatury maksymalnej 1200 C. Należy uwzględnić wielofunkcyjność pieca przy rozmieszczeniu palników Sterowanie i monitorowanie parametrów podczas badania Parametry pieca: 4

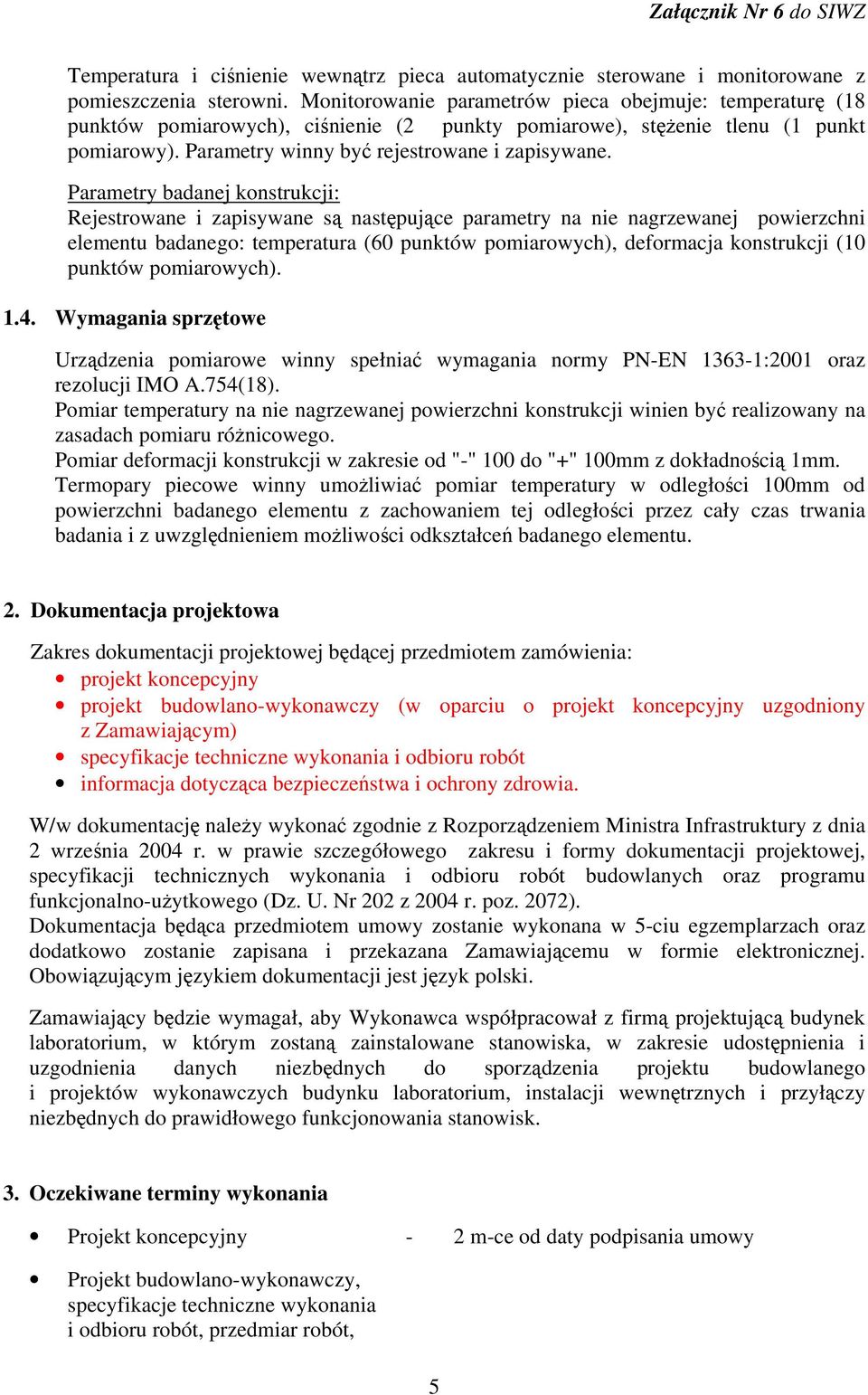

5 Temperatura i ciśnienie wewnątrz pieca automatycznie sterowane i monitorowane z pomieszczenia sterowni. Monitorowanie parametrów pieca obejmuje: temperaturę (18 punktów pomiarowych), ciśnienie (2 punkty pomiarowe), stężenie tlenu (1 punkt pomiarowy). Parametry winny być rejestrowane i zapisywane. Parametry badanej konstrukcji: Rejestrowane i zapisywane są następujące parametry na nie nagrzewanej powierzchni elementu badanego: temperatura (60 punktów pomiarowych), deformacja konstrukcji (10 punktów pomiarowych) Wymagania sprzętowe Urządzenia pomiarowe winny spełniać wymagania normy PN-EN :2001 oraz rezolucji IMO A.754(18). Pomiar temperatury na nie nagrzewanej powierzchni konstrukcji winien być realizowany na zasadach pomiaru różnicowego. Pomiar deformacji konstrukcji w zakresie od "-" 100 do "+" 100mm z dokładnością 1mm. Termopary piecowe winny umożliwiać pomiar temperatury w odległości 100mm od powierzchni badanego elementu z zachowaniem tej odległości przez cały czas trwania badania i z uwzględnieniem możliwości odkształceń badanego elementu. 2. Dokumentacja projektowa Zakres dokumentacji projektowej będącej przedmiotem zamówienia: projekt koncepcyjny projekt budowlano-wykonawczy (w oparciu o projekt koncepcyjny uzgodniony z Zamawiającym) specyfikacje techniczne wykonania i odbioru robót informacja dotycząca bezpieczeństwa i ochrony zdrowia. W/w dokumentację należy wykonać zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia 2 września 2004 r. w prawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno-użytkowego (Dz. U. Nr 202 z 2004 r. poz. 2072). Dokumentacja będąca przedmiotem umowy zostanie wykonana w 5-ciu egzemplarzach oraz dodatkowo zostanie zapisana i przekazana Zamawiającemu w formie elektronicznej. Obowiązującym językiem dokumentacji jest język polski. Zamawiający będzie wymagał, aby Wykonawca współpracował z firmą projektującą budynek laboratorium, w którym zostaną zainstalowane stanowiska, w zakresie udostępnienia i uzgodnienia danych niezbędnych do sporządzenia projektu budowlanego i projektów wykonawczych budynku laboratorium, instalacji wewnętrznych i przyłączy niezbędnych do prawidłowego funkcjonowania stanowisk. 3. Oczekiwane terminy wykonania Projekt koncepcyjny - 2 m-ce od daty podpisania umowy Projekt budowlano-wykonawczy, specyfikacje techniczne wykonania i odbioru robót, przedmiar robót, 5

6 informacja BIOZ - 6 m-cy od daty podpisania umowy Budowa i uruchomienie stanowisk - 7 m-cy od daty przekazania placu budowy Zamawiający informuje, że zgodnie z przyjętym harmonogramem realizacji inwestycji polegającej na budowie laboratorium do badań odporności ogniowej udostępnienie placu budowy powinno nastąpić w IV kw r. 4. Warunki wykonania Warunki gruntowe w miejscu projektowanej lokalizacji W roku 2008 w bezpośrednim sąsiedztwie planowanej lokalizacji obiektu zostało wybudowane laboratorium do badań właściwości akustycznych, dla którego na etapie sporządzania projektu budowlanego wykonano badania geologiczne. Z dokumentacji sporządzonej na podstawie badań terenowych wynika m.in., że: powierzchnia terenu jest płaska, wzniesiona od 14,1 do 14,3 m n.p.m., pod względem morfologicznym teren stanowi fragment tarasu nadzalewowego, w profilach geotechnicznych stwierdzono występowanie utworów czwartorzędowych holoceńskich (nasypy niekontrolowane, gleba średnio do głębokości 0,6m) i plejstoceńskich (pyły, piaski pylaste, piaski drobne, piaski średnie, piaski grube o stopniu zagęszczenia I D (n) =0,40-0,45), woda gruntowa w formie sączeń występuje na głębokościach od 1,4 do 2,8m, do głębokości 6,0m nie stwierdzono występowania ustabilizowanego zwierciadła wody gruntowej. We wnioskach i zaleceniach technicznych określono, że oprócz gleby i nasypów niekontrolowanych zbadane podłoże gruntowe nadaje się do bezpośredniego posadowienia budowli Uwarunkowania środowiskowe Natura 2000 Zamawiający posiada zaświadczenie sygn. ŚR/VII.MJ/ /08/AP z dnia r. wydane przez Pomorskiego Wojewódzkiego Konserwatora Przyrody o braku istotnego oddziaływania projektowanego laboratorium na obszar NATURA Decyzja o środowiskowych uwarunkowaniach 4.3. Technologia Zamawiający posiada następujące postanowienia dotyczące projektowanego laboratorium: Prezydenta Miasta Gdańska sygn. WŚ-I-7639/II/186Ps/ /AN z dnia r. uzasadniające odstąpienie od obowiązku sporządzania raportu o oddziaływaniu przedsięwzięcia na środowisko Państwowego Powiatowego Inspektora Sanitarnego w Gdańsku sygn. SE.ZNS- 80/491/11/KB/09 z dnia r. w sprawie uzgodnienia warunków realizacji przedsięwzięcia polegającego na budowie laboratorium do badań odporności ogniowej 6

7 Wykonanie robót winno być zgodne z obowiązującymi warunkami technicznymi, Polskimi Normami, normami branżowymi, instrukcjami technologicznymi, oraz treścią uzgodnień dołączonych do projektu budowlanego. Podstawowym dokumentem realizacyjnym będzie dokumentacja techniczna opracowana przez Wykonawcę (projekt budowlanowykonawczy) Ochrona środowiska Wykonawca ma obowiązek znać i stosować w czasie prowadzenia robót wszelkie przepisy dotyczące ochrony środowiska naturalnego. Opakowania po użytych materiałach i wbudowanych urządzeniach Wykonawca wywiezie i zutylizuje na własny koszt Ochrona przeciwpożarowa Wykonawca będzie przestrzegać przepisy ochrony przeciwpożarowej. Wykonawca będzie utrzymywać sprawny sprzęt przeciwpożarowy wymagany przez odpowiednie przepisy. Wykonawca będzie odpowiedzialny za wszelkie straty spowodowane pożarem wywołanym jako rezultat realizacji robót albo przez personel Wykonawcy Bezpieczeństwo i higiena pracy. Podczas realizacji robót Wykonawca będzie przestrzegać przepisów dotyczących bezpieczeństwa i higieny pracy oraz będzie się stosował do ewentualnych zaleceń i uwag służb BHP Zamawiającego. Wszyscy pracownicy Wykonawcy przed przystąpieniem do prac winni zapoznać się przepisami wewnętrznymi BHP obowiązującymi na terenie i w obiektach CTO S.A. w zakresie niezbędnym do bezpiecznego wykonywania robót. Wykonawca zobowiązany jest do właściwego zabezpieczenia i oznakowania miejsc prowadzenia robót Sprzęt Wykonawca jest zobowiązany do używania jedynie takiego sprzętu, który nie spowoduje niekorzystnego wpływu na jakość wykonywanych robót. Sprzęt będący własnością Wykonawcy lub wynajęty do wykonania robót ma być utrzymywany w dobrym stanie i gotowości do pracy. Będzie on zgodny z normami ochrony środowiska i przepisami dotyczącymi jego użytkowania Zastosowane materiały i wbudowane urządzenia Zastosowane materiały i wbudowane urządzenia winny posiadać certyfikat na znak bezpieczeństwa oraz deklarację zgodności lub certyfikat zgodności wykazujące, że zapewniono zgodność z kryteriami technicznymi określonymi na podstawie Polskich Norm, aprobat technicznych lub ich odpowiedników wystawionych przez kraj członkowski Unii Europejskiej. Wszystkie zastosowane materiały winny spełniać kryteria określone w Art. 10 Ustawy - Prawo budowlane oraz w ustawie z dnia 16 kwietnia 2004 r. o wyrobach budowlanych (Dz. U. nr 92, poz. 881, z dnia r.) Warunki szczegółowe wykonania Przed przystąpieniem do budowy i uruchomienia stanowisk Wykonawca sporządzi harmonogram robót i uzgodni go z Zamawiającym oraz dostarczy zamawiającemu wykaz pracowników biorących udział w realizacji zamówienia. 7

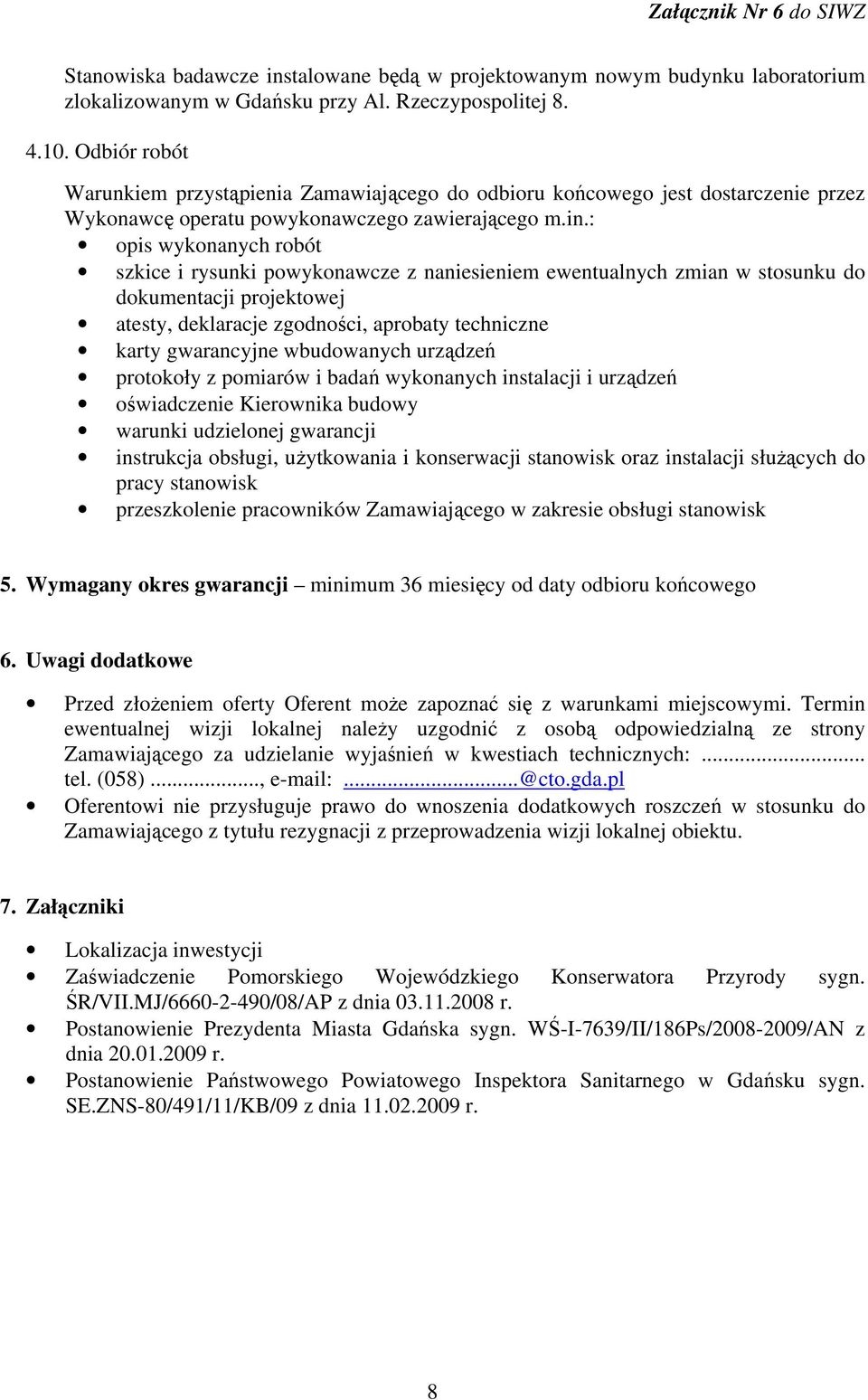

8 Stanowiska badawcze instalowane będą w projektowanym nowym budynku laboratorium zlokalizowanym w Gdańsku przy Al. Rzeczypospolitej Odbiór robót Warunkiem przystąpienia Zamawiającego do odbioru końcowego jest dostarczenie przez Wykonawcę operatu powykonawczego zawierającego m.in.: opis wykonanych robót szkice i rysunki powykonawcze z naniesieniem ewentualnych zmian w stosunku do dokumentacji projektowej atesty, deklaracje zgodności, aprobaty techniczne karty gwarancyjne wbudowanych urządzeń protokoły z pomiarów i badań wykonanych instalacji i urządzeń oświadczenie Kierownika budowy warunki udzielonej gwarancji instrukcja obsługi, użytkowania i konserwacji stanowisk oraz instalacji służących do pracy stanowisk przeszkolenie pracowników Zamawiającego w zakresie obsługi stanowisk 5. Wymagany okres gwarancji minimum 36 miesięcy od daty odbioru końcowego 6. Uwagi dodatkowe Przed złożeniem oferty Oferent może zapoznać się z warunkami miejscowymi. Termin ewentualnej wizji lokalnej należy uzgodnić z osobą odpowiedzialną ze strony Zamawiającego za udzielanie wyjaśnień w kwestiach technicznych:... tel. (058)..., ...@cto.gda.pl Oferentowi nie przysługuje prawo do wnoszenia dodatkowych roszczeń w stosunku do Zamawiającego z tytułu rezygnacji z przeprowadzenia wizji lokalnej obiektu. 7. Załączniki Lokalizacja inwestycji Zaświadczenie Pomorskiego Wojewódzkiego Konserwatora Przyrody sygn. ŚR/VII.MJ/ /08/AP z dnia r. Postanowienie Prezydenta Miasta Gdańska sygn. WŚ-I-7639/II/186Ps/ /AN z dnia r. Postanowienie Państwowego Powiatowego Inspektora Sanitarnego w Gdańsku sygn. SE.ZNS-80/491/11/KB/09 z dnia r. 8

9
