PROJEKT ZAGOSPODAROWANIA TERENU

Transkrypt

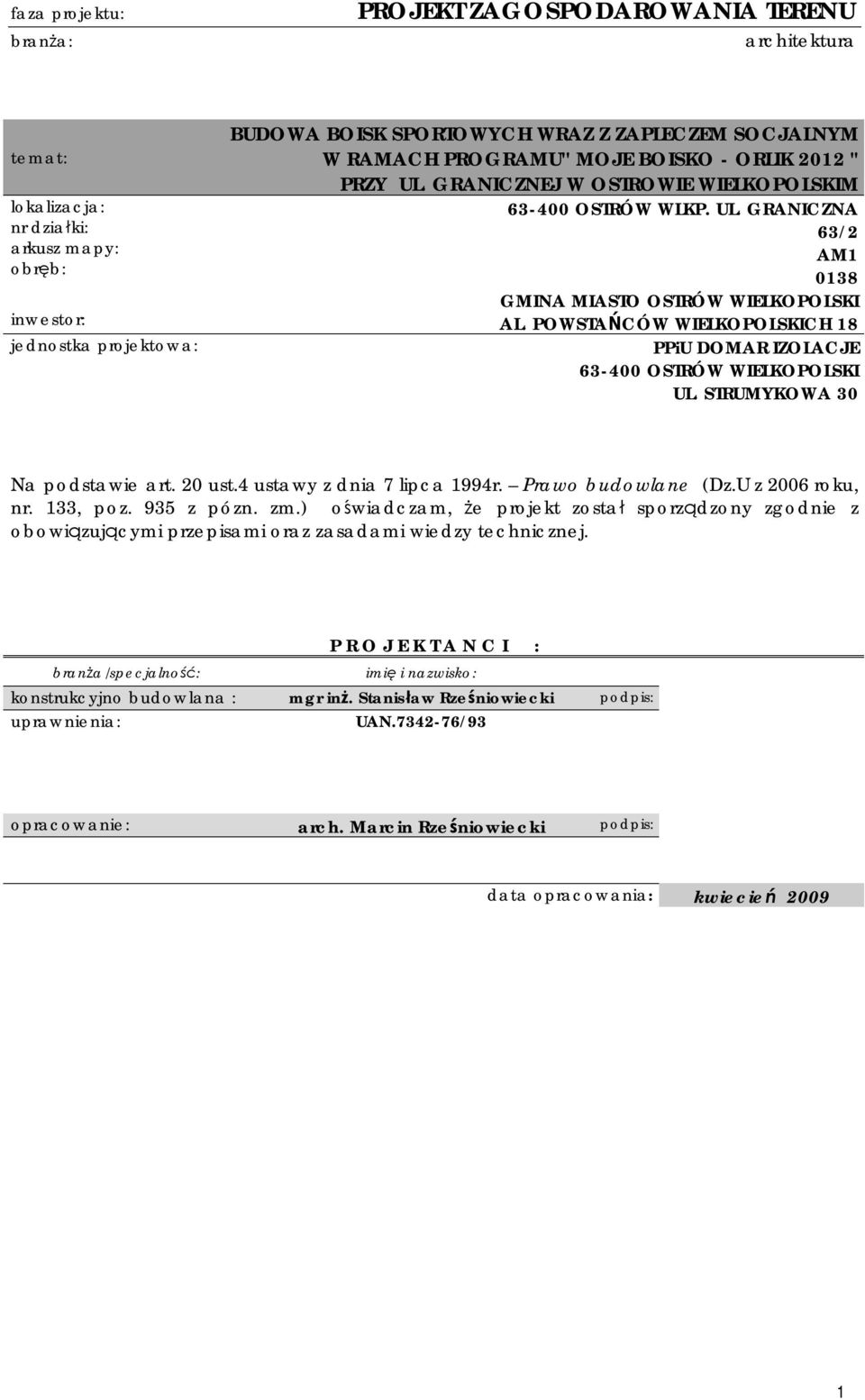

1 faza projektu: branża: PROJEKT ZAGOSPODAROWANIA TERENU architektura temat: lokalizacja: nr działki: arkusz mapy: obręb: inwestor: jednostka projektowa: BUDOWA BOISK SPORTOWYCH WRAZ Z ZAPLECZEM SOCJALNYM W RAMACH PROGRAMU'' MOJE BOISKO - ORLIK 2012 " PRZY UL. GRANICZNEJ W OSTROWIE WIELKOPOLSKIM OSTRÓW WLKP. UL. GRANICZNA 63/2 AM GMINA MIASTO OSTRÓW WIELKOPOLSKI AL. POWSTAŃCÓW WIELKOPOLSKICH 18 PPiU DOMAR IZOLACJE OSTRÓW WIELKOPOLSKI UL. STRUMYKOWA 30 Na podstawie art. 20 ust.4 ustawy z dnia 7 lipca 1994r. Prawo budowlane (Dz.U z 2006 roku, nr. 133, poz. 935 z pózn. zm.) oświadczam, że projekt został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. branża/specjalność: P R O J E K T A N C I : imię i nazwisko: konstrukcyjno budowlana : mgr inż. Stanisław Rześniowiecki podpis: uprawnienia: UAN /93 opracowanie: arch. Marcin Rześniowiecki podpis: data opracowania: kwiecień

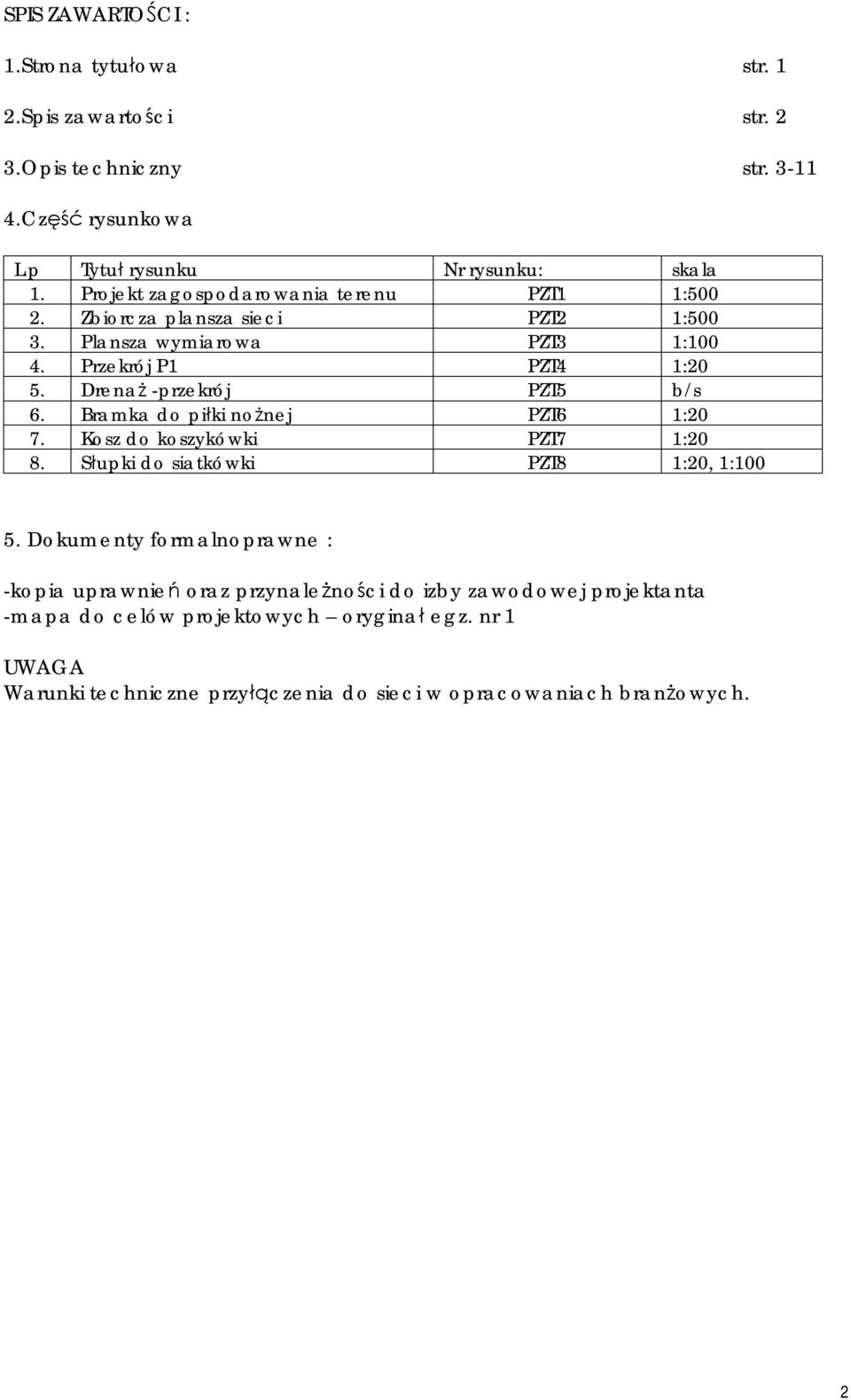

2 SPIS ZAWARTOŚCI : 1.Strona tytułowa str. 1 2.Spis zawartości str. 2 3.Opis techniczny str Część rysunkowa L.p Tytuł rysunku Nr rysunku: skala 1. Projekt zagospodarowania terenu PZT1 1: Zbiorcza plansza sieci PZT2 1: Plansza wymiarowa PZT3 1: Przekrój P1 PZT4 1:20 5. Drenaż -przekrój PZT5 b/s 6. Bramka do piłki nożnej PZT6 1:20 7. Kosz do koszykówki PZT7 1:20 8. Słupki do siatkówki PZT8 1:20, 1: Dokumenty formalnoprawne : -kopia uprawnień oraz przynależności do izby zawodowej projektanta -mapa do celów projektowych oryginał egz. nr 1 UWAGA Warunki techniczne przyłączenia do sieci w opracowaniach branżowych. 2

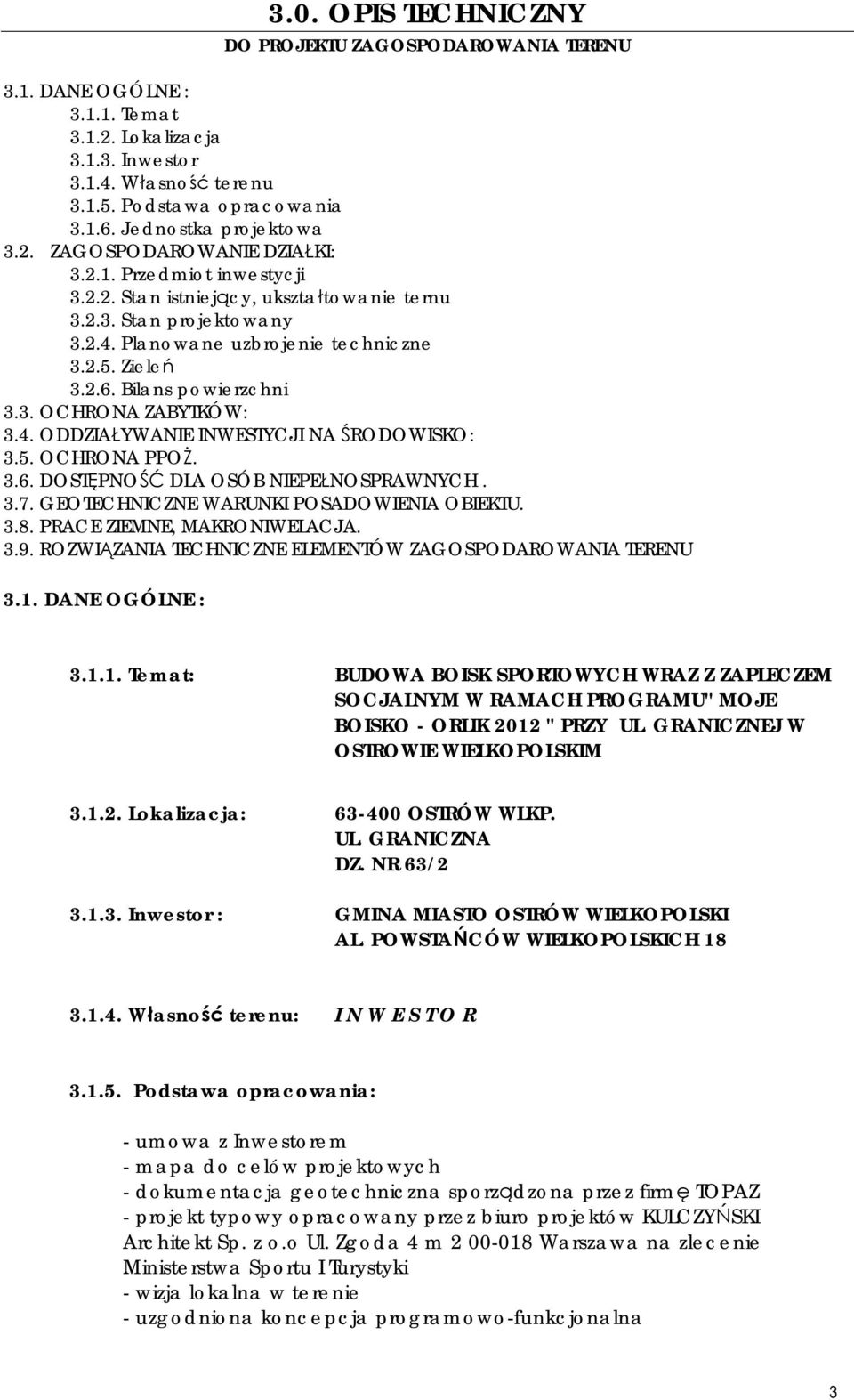

3 3.0. OPIS TECHNICZNY DO PROJEKTU ZAGOSPODAROWANIA TERENU 3.1. DANE OGÓLNE : Temat Lokalizacja Inwestor Własność terenu Podstawa opracowania Jednostka projektowa 3.2. ZAGOSPODAROWANIE DZIAŁKI: Przedmiot inwestycji Stan istniejący, ukształtowanie ternu Stan projektowany Planowane uzbrojenie techniczne Zieleń Bilans powierzchni 3.3. OCHRONA ZABYTKÓW: 3.4. ODDZIAŁYWANIE INWESTYCJI NA ŚRODOWISKO: 3.5. OCHRONA PPOŻ DOSTĘPNOŚĆ DLA OSÓB NIEPEŁNOSPRAWNYCH GEOTECHNICZNE WARUNKI POSADOWIENIA OBIEKTU PRACE ZIEMNE, MAKRONIWELACJA ROZWIĄZANIA TECHNICZNE ELEMENTÓW ZAGOSPODAROWANIA TERENU 3.1. DANE OGÓLNE : Temat: BUDOWA BOISK SPORTOWYCH WRAZ Z ZAPLECZEM SOCJALNYM W RAMACH PROGRAMU'' MOJE BOISKO - ORLIK 2012 " PRZY UL. GRANICZNEJ W OSTROWIE WIELKOPOLSKIM Lokalizacja: OSTRÓW WLKP. UL. GRANICZNA DZ. NR 63/ Inwestor : GMINA MIASTO OSTRÓW WIELKOPOLSKI AL. POWSTAŃCÓW WIELKOPOLSKICH Własność terenu: I N W E S T O R Podstawa opracowania: - umowa z Inwestorem - mapa do celów projektowych - dokumentacja geotechniczna sporządzona przez firmę TOPAZ - projekt typowy opracowany przez biuro projektów KULCZYŃSKI Architekt Sp. z o.o Ul. Zgoda 4 m Warszawa na zlecenie Ministerstwa Sportu I Turystyki - wizja lokalna w terenie - uzgodniona koncepcja programowo-funkcjonalna 3

4 - decyzja o warunkach zabudowy i zagospodarowania terenu - ROZPORZĄDZENIE MINISTRA INFRASTRUKTURY z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. (Dz. U. Nr 75, poz. 690 z późniejszymi zmianami) Jednostka projektowa : 3.2. ZAGOSPODAROWANIE DZIAŁKI Przedmiot inwestycji. PPIU DOMAR IZOLACJE OSTRÓW WLKP. UL. STRUMYKOWA 30 Przedmiotem inwestycji jest projekt budowy dwóch boisk z budynkiem systemowo- modułowym zaplecza boisk ORLIK Inwestycja przeznaczona jest do celów wypoczynku i rekreacji Stan istniejący, ukształtowanie terenu. Teren przeznaczony pod inwestycje położony jest we południowo wschodniej części miasta, przy ul Granicznej na terenie Szkoły Podstawowej Nr6. Na działce znajduje się budynek szkoły, sala sportowa oraz przedszkole. Najbliższe otoczenie stanowi zabudowa jednorodzinna oraz usługowa. Część działki przeznaczona pod inwestycje jest wolna od zabudowy kubaturowej, ukształtowanie terenu charakteryzuje się znacznymi różnicami wysokości sięgających do 90 cm. Nawierzchnie działki w obrębie opracowania są zróżnicowane: płyta asfaltowa- stare boisko do piłki siatkowej, utwardzenia z kostki betonowej, trawniki, żużlowa bieżnia sportowa Stan projektowany. Na przedmiotowej działce planuję się budowę dwóch boisk sportowych z nawierzchniami syntetycznymi oraz parterowego budynku zaplecza socjalnego krytego dachem plaskiem. Zakres inwestycji obejmuje: - budowę BOISKA DO PIŁKI NOŻNEJ nawierzchnia trawa syntetyczna piłkarska z ogrodzeniem po obwodzie, - budowę BOISKA DO KOSZYKÓWKI I SIATKÓWKI nawierzchnia syntetyczna z ogrodzeniem po obwodzie boiska. - budowę zaplecza boisk - ORLIK budowę ciągu komunikacyjnego - budowę oświetlenia boisk z naświetlaczami i instalacją odgromową - budowę ogrodzenia terenu z bramą wjazdową i furtką wejściową - budowę infrastruktury technicznej podziemnej wg opracowania indywidualnego, zgodnie z decyzjami i warunkami miejscowymi Przewiduje się kompleksową realizację przedmiotu inwestycji. 4

5 Szczegóły dotyczące boisk oraz wyposażenia przedstawiono w części opisowej oraz rysunkowej niniejszego projektu zagospodarowania terenu. Szczegóły dotyczące modułowego budynku zaplecza przedstawiono w części opisowej oraz rysunkowej projektu architektoniczno-budowlanego uzupełnionego o aneks Planowane uzbrojenie techniczne. Budynek zostanie podłączony do istniejących przyłączy na terenie działki zgodnie z warunkami technicznymi Sieci wewnętrzne projektowane, wg opracowań branżowych : Zieleń. - kanalizacja deszczowa - instalacja drenażu pasmowego oraz odwodnienia linowego - instalacja wodociągowa, - kanalizacja sanitarna - instalacja oświetlania terenu. - Instalacja zasilania zaplecza Na terenie objętym inwestycją nie stwierdzono roślin oraz drzew chronionym prawem. Nie występują drzewa do wycinki Bilans powierzchni. UWAGA: Podstawowe parametry techniczne projektowanych obiektów padano w części opisowej projektu architektoniczno- budowlanego OCHRONA ZABYTKÓW. Działka oraz budynki nie są objęty ochroną konserwatorską. 5

6 W razie natrafiania, w trakcie prac ziemnych na obiekty archeologiczne należy przerwać prace, teren zabezpieczyć i niezwłocznie powiadomić odpowiedni Służby Ochrony Zabytków ODDZIAŁYWANIE INWESTYCJI NA ŚRODOWISKO. Realizacja obiektu nie będzie miała negatywnego wpływu na otoczenie i środowisko przyrodnicze, a szczególności na drzewostan, glebę, wody powierzchniowe i podziemne, atmosferę. Podczas realizacji inwestycji należy : - prowadzić gospodarkę odpadami zgodnie z wymaganiami ochrony środowiska oraz planem gospodarki odpadami (art. 7 ust.1 ustawy z dnia 27 kwietnia 2001 r. o odpadach Dz. U. z2007r. Nr 39, poz. 251 ze zm.) - prace budowlane prowadzić w porze dnia, tak aby uciążliwości akustyczne były jak najmniejsze dla okolicznej zabudowy, - uciążliwości wynikające z funkcjonowania przedsięwzięcia powinny zamykać się w granicach działki, - w trakcie realizacji przedsięwzięcia zapewnić oszczędne korzystanie z terenu, a po zakończeniu prac budowlanych zdegradowany teren przywrócić do stanu pierwotnego, - stosować niezbędne środki techniczne i organizacyjne w celu utrzymania dróg dojazdowych w czystości oraz ograniczające emisję pyłu w trakcie transportu materiałów i prac budowlanych. - zabezpieczyć drzewa w obrębie placu budowy poprzez oszalowane matami lub deskami pni drzew, w razie konieczności zabezpieczyć korzenie oraz korony drzew, wykopy w pobliżu drzew zasypać niezwłocznie po zakończeniu prac, Inwestycja ma charakter lokalny, usytuowanie poza Obszarem Natura 2000, możliwość występowania okresowego pogorszenia klimatu akustycznego, zwiększenia wytwarzania odpadów, emisji gazów oraz pyłów, oddziaływania te ustąpią po zakończeniu prac budowlanych, w trakcie prac ograniczyć uciążliwości do niezbędnego minimum według obowiązując przepisów, nie występują oddziaływania transgraniczne, Projektowany obiekt oraz przyjęte w projekcie rozwiązania przestrzenne, funkcjonalne i techniczne nie powodują negatywnych skutków dla środowiska przyrodniczego, zdrowia ludzi i innych obiektów budowlanych. Inwestycja nie narusza interesu osób trzecich i spełnia warunki korzystania ze środowiska wg wymagań określonych poniżej: - w zakresie emisji hałasu: nie przekracza dopuszczalnych poziomów dźwięków; - w zakresie emisji pyłów, substancji szkodliwych, spalin : nie przekracza dopuszczalnych poziomów; - w zakresie gospodarki wodno-ściekowej: zapotrzebowanie na wodę z sieci wodociągowej, odprowadzanie ścieków bytowych do kanalizacji sanitarnej woda opadowa do sieci kanalizacji deszczowej - w zakresie gospodarki odpadami stałymi, gromadzenie odpadów w wydzielonym śmietniku, wywóz nieczystości na składowisko zgodnie z umową zawartą z lokalnym zakładem oczyszczania 6

7 - wysokość posadowienia nie zakłóca przepływu wód OCHRONA PPOŻ. Charakterystyka pożarowa budynku. Przeznaczenie obiektu : obiekt sportowy z zapleczem boisk, przeznaczony do celów wypoczynku i rekreacji. Kategoria zagrożenia ludzi : Z LII Klasa odporności ogniowej: nie dotyczy Ilość kondygnacji, wysokość budynku : - budynek wariantu STANDARD + składa się z dziesięciu modułów, wysokość 1 kondygnacja nadziemna - budynek niski - budynek nie podpiwniczony - na planie prostokąta Powierzchnia całkowita - budynek wariantu STANDARD+ - wynosi 72,96 m2 Kubatura brutto - budynek wariantu STANDARD+ - wynosi 280,04 m3 Powierzchnia wewnętrzna - budynek wariantu STANDARD+ - wynosi 58,20 m2 Odległość budynku od obiektów sąsiednich- min 11 m Warunki ewakuacji. Właściwe warunki ewakuacji z budynków zostały zapewnione poprzez odpowiednio dobrane wyjścia prowadzące na zewnątrz budynku. Szerokość drzwi ewakuacyjnych na zewnątrz z części parterowej 1,0 m. Uwaga: Drzwi z pomieszczeń 3,4,5,7 wyposażone w samozamykacze. Dokumentacja nie wymaga uzgodnienia ppoż DOSTĘPNOŚĆ DLA OSÓB NIEPEŁNOSPRAWNYCH. Budynek zaplecza boisk pod względem rozwiązań technicznych i funkcjonalnych jest dostosowany dla osób niepełnosprawnych poruszających się na wózkach, poprzez zastosowanie: -pochylni terenowych z poręczami -toalety przystosowanej do w/w potrzeb. Ciągi komunikacyjne zaprojektowano zgodnie z obwiązującymi przepisami GEOTECHNICZNE WARUNKI POSADOWIENIA OBIEKTU. na podstawie dokumentacji geotechnicznej sporządzonej przez pracownię TOPAZ Warunki gruntowo-wodne. Na omawianym obszarze do głębokości rozpoznanej wierceniami nie stwierdzono występowania wód gruntowych. Podłoże zbudowane jest ze słabo przepuszczalnych osadów morenowych wykształconych jako gliny piaszczyste oraz dobrze przepuszczalnej, przypowierzchniowej warstwy nasypu niekontrolowanego i tuż pod nim leżącej warstwie piasku drobnego. Woda opadowa wnika jedynie w tą warstwę. 7

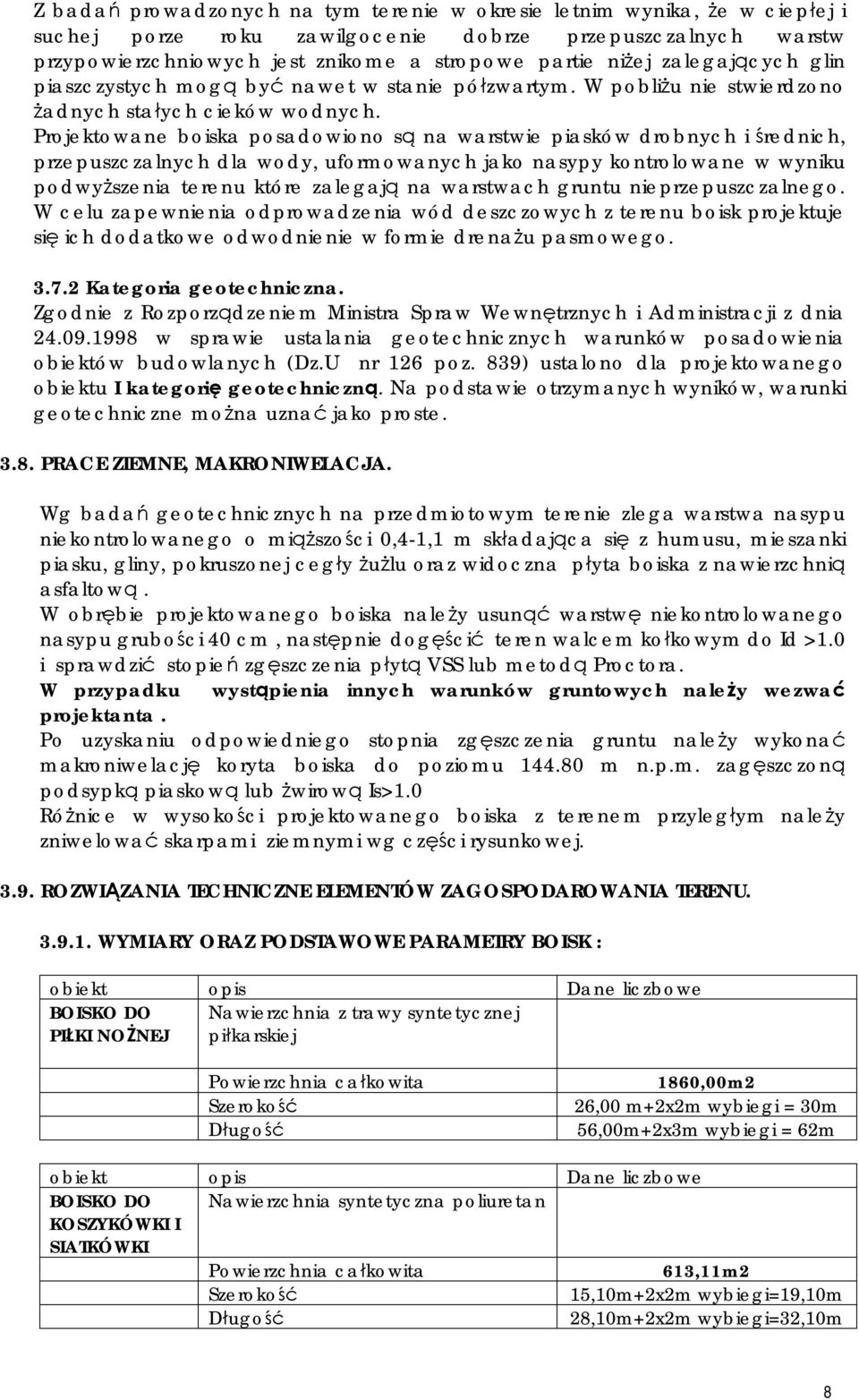

8 Z badań prowadzonych na tym terenie w okresie letnim wynika, że w ciepłej i suchej porze roku zawilgocenie dobrze przepuszczalnych warstw przypowierzchniowych jest znikome a stropowe partie niżej zalegających glin piaszczystych mogą być nawet w stanie półzwartym. W pobliżu nie stwierdzono żadnych stałych cieków wodnych. Projektowane boiska posadowiono są na warstwie piasków drobnych i średnich, przepuszczalnych dla wody, uformowanych jako nasypy kontrolowane w wyniku podwyższenia terenu które zalegają na warstwach gruntu nieprzepuszczalnego. W celu zapewnienia odprowadzenia wód deszczowych z terenu boisk projektuje się ich dodatkowe odwodnienie w formie drenażu pasmowego Kategoria geotechniczna. Zgodnie z Rozporządzeniem Ministra Spraw Wewnętrznych i Administracji z dnia w sprawie ustalania geotechnicznych warunków posadowienia obiektów budowlanych (Dz.U nr 126 poz. 839) ustalono dla projektowanego obiektu I kategorię geotechniczną. Na podstawie otrzymanych wyników, warunki geotechniczne można uznać jako proste PRACE ZIEMNE, MAKRONIWELACJA. Wg badań geotechnicznych na przedmiotowym terenie zlega warstwa nasypu niekontrolowanego o miąższości 0,4-1,1 m składająca się z humusu, mieszanki piasku, gliny, pokruszonej cegły żużlu oraz widoczna płyta boiska z nawierzchnią asfaltową. W obrębie projektowanego boiska należy usunąć warstwę niekontrolowanego nasypu grubości 40 cm, następnie dogęścić teren walcem kołkowym do Id >1.0 i sprawdzić stopień zgęszczenia płytą VSS lub metodą Proctora. W przypadku wystąpienia innych warunków gruntowych należy wezwać projektanta. Po uzyskaniu odpowiedniego stopnia zgęszczenia gruntu należy wykonać makroniwelację koryta boiska do poziomu m n.p.m. zagęszczoną podsypką piaskową lub żwirową Is>1.0 Różnice w wysokości projektowanego boiska z terenem przyległym należy zniwelować skarpami ziemnymi wg części rysunkowej ROZWIĄZANIA TECHNICZNE ELEMENTÓW ZAGOSPODAROWANIA TERENU WYMIARY ORAZ PODSTAWOWE PARAMETRY BOISK : obiekt opis Dane liczbowe BOISKO DO Nawierzchnia z trawy syntetycznej PIŁKI NOŻNEJ piłkarskiej Powierzchnia całkowita 1860,00m2 Szerokość 26,00 m+2x2m wybiegi = 30m Długość 56,00m+2x3m wybiegi = 62m obiekt opis Dane liczbowe BOISKO DO KOSZYKÓWKI I SIATKÓWKI Nawierzchnia syntetyczna poliuretan Powierzchnia całkowita 613,11m2 Szerokość 15,10m+2x2m wybiegi=19,10m Długość 28,10m+2x2m wybiegi=32,10m 8

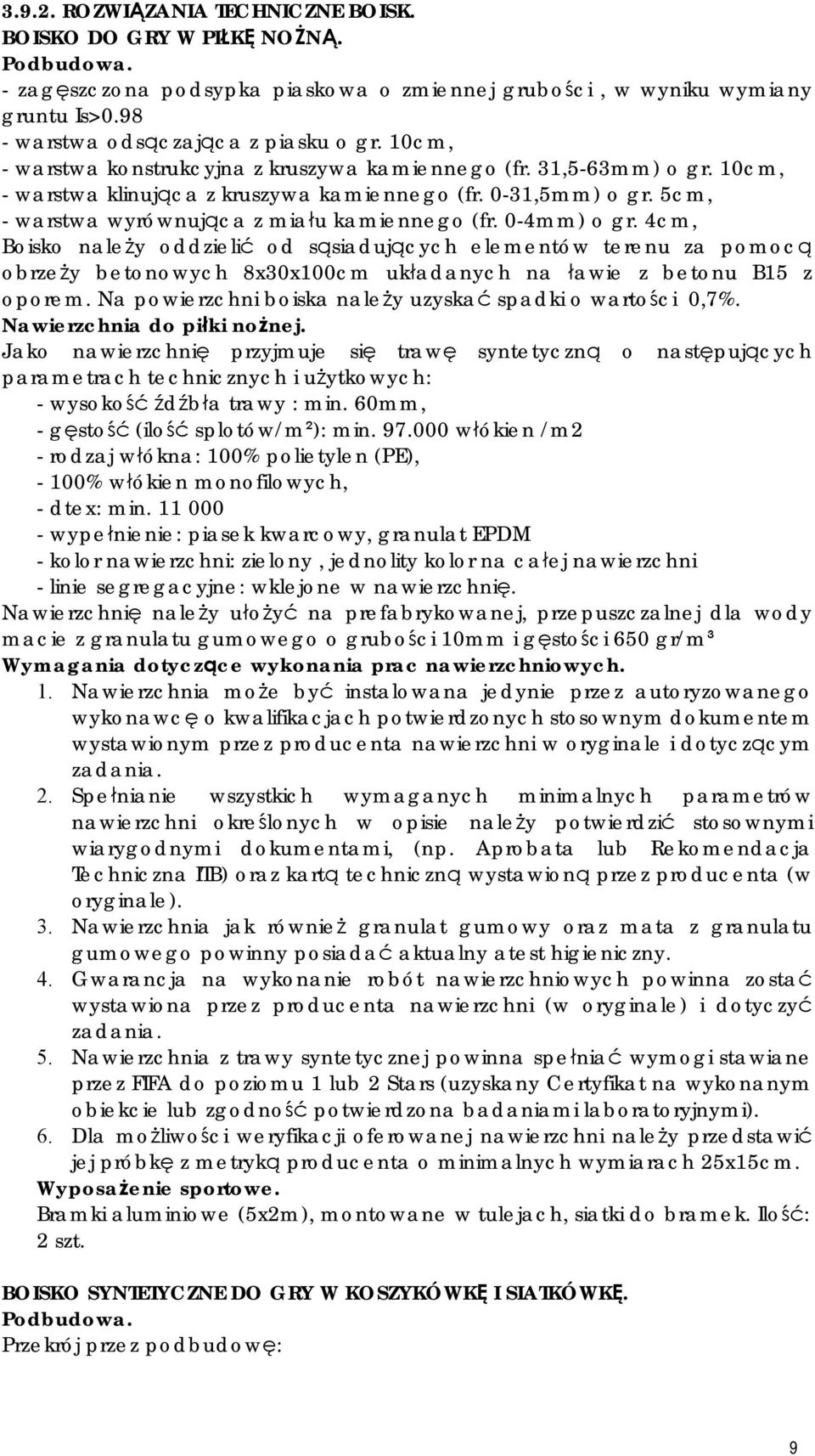

9 ROZWIĄZANIA TECHNICZNE BOISK. BOISKO DO GRY W PIŁKĘ NOŻNĄ. Podbudowa. - zagęszczona podsypka piaskowa o zmiennej grubości, w wyniku wymiany gruntu Is> warstwa odsączająca z piasku o gr. 10cm, - warstwa konstrukcyjna z kruszywa kamiennego (fr. 31,5-63mm) o gr. 10cm, - warstwa klinująca z kruszywa kamiennego (fr. 0-31,5mm) o gr. 5cm, - warstwa wyrównująca z miału kamiennego (fr. 0-4mm) o gr. 4cm, Boisko należy oddzielić od sąsiadujących elementów terenu za pomocą obrzeży betonowych 8x30x100cm układanych na ławie z betonu B15 z oporem. Na powierzchni boiska należy uzyskać spadki o wartości 0,7%. Nawierzchnia do piłki nożnej. Jako nawierzchnię przyjmuje się trawę syntetyczną o następujących parametrach technicznych i użytkowych: - wysokość źdźbła trawy : min. 60mm, - gęstość (ilość splotów/m²): min włókien /m2 - rodzaj włókna: 100% polietylen (PE), - 100% włókien monofilowych, - dtex: min wypełnienie: piasek kwarcowy, granulat EPDM - kolor nawierzchni: zielony, jednolity kolor na całej nawierzchni - linie segregacyjne: wklejone w nawierzchnię. Nawierzchnię należy ułożyć na prefabrykowanej, przepuszczalnej dla wody macie z granulatu gumowego o grubości 10mm i gęstości 650 gr/m³ Wymagania dotyczące wykonania prac nawierzchniowych. 1. Nawierzchnia może być instalowana jedynie przez autoryzowanego wykonawcę o kwalifikacjach potwierdzonych stosownym dokumentem wystawionym przez producenta nawierzchni w oryginale i dotyczącym zadania. 2. Spełnianie wszystkich wymaganych minimalnych parametrów nawierzchni określonych w opisie należy potwierdzić stosownymi wiarygodnymi dokumentami, (np. Aprobata lub Rekomendacja Techniczna ITB) oraz kartą techniczną wystawioną przez producenta (w oryginale). 3. Nawierzchnia jak również granulat gumowy oraz mata z granulatu gumowego powinny posiadać aktualny atest higieniczny. 4. Gwarancja na wykonanie robót nawierzchniowych powinna zostać wystawiona przez producenta nawierzchni (w oryginale) i dotyczyć zadania. 5. Nawierzchnia z trawy syntetycznej powinna spełniać wymogi stawiane przez FIFA do poziomu 1 lub 2 Stars (uzyskany Certyfikat na wykonanym obiekcie lub zgodność potwierdzona badaniami laboratoryjnymi). 6. Dla możliwości weryfikacji oferowanej nawierzchni należy przedstawić jej próbkę z metryką producenta o minimalnych wymiarach 25x15cm. Wyposażenie sportowe. Bramki aluminiowe (5x2m), montowane w tulejach, siatki do bramek. Ilość: 2 szt. BOISKO SYNTETYCZNE DO GRY W KOSZYKÓWKĘ I SIATKÓWKĘ. Podbudowa. Przekrój przez podbudowę: 9

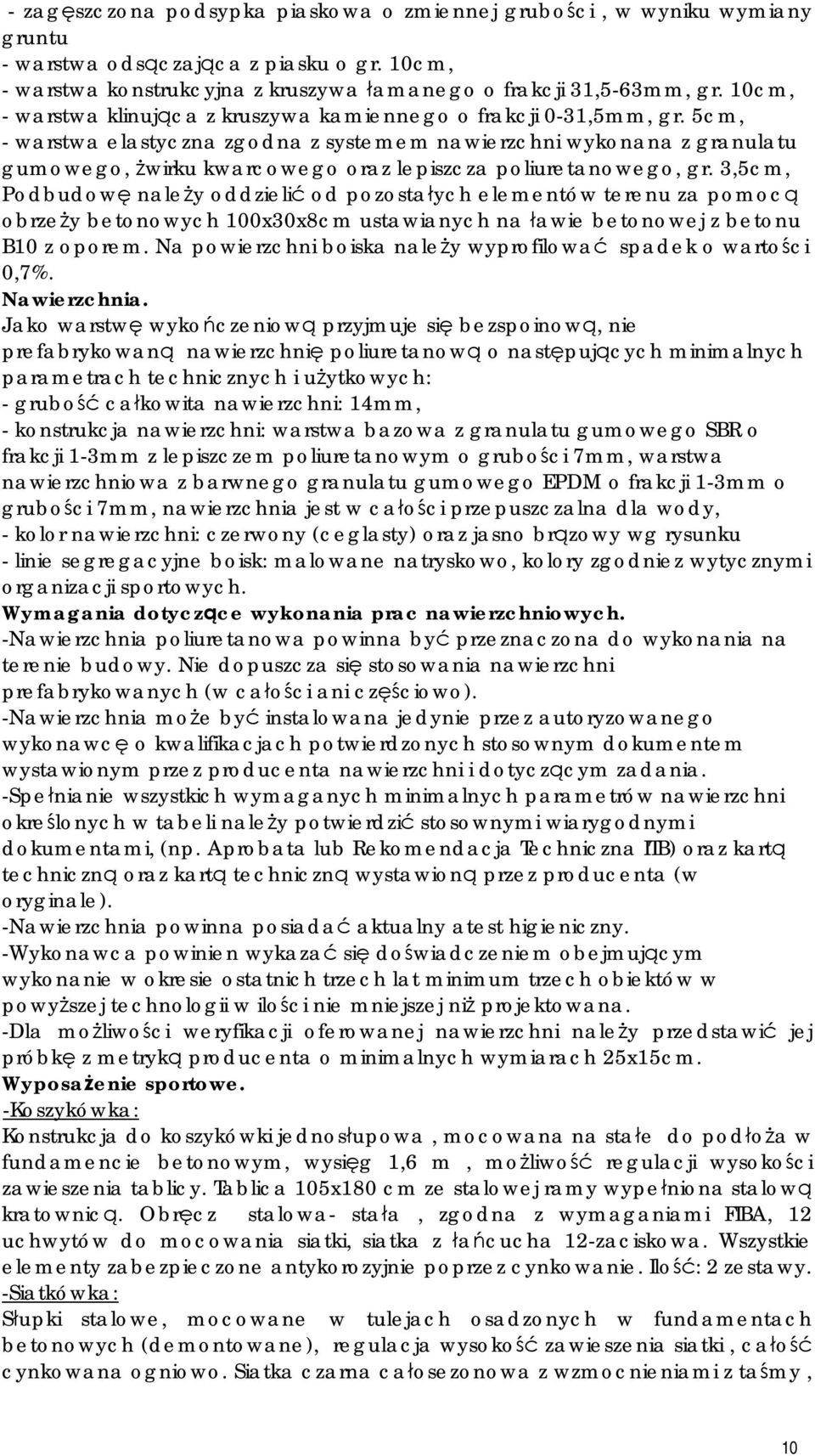

10 - zagęszczona podsypka piaskowa o zmiennej grubości, w wyniku wymiany gruntu - warstwa odsączająca z piasku o gr. 10cm, - warstwa konstrukcyjna z kruszywa łamanego o frakcji 31,5-63mm, gr. 10cm, - warstwa klinująca z kruszywa kamiennego o frakcji 0-31,5mm, gr. 5cm, - warstwa elastyczna zgodna z systemem nawierzchni wykonana z granulatu gumowego, żwirku kwarcowego oraz lepiszcza poliuretanowego, gr. 3,5cm, Podbudowę należy oddzielić od pozostałych elementów terenu za pomocą obrzeży betonowych 100x30x8cm ustawianych na ławie betonowej z betonu B10 z oporem. Na powierzchni boiska należy wyprofilować spadek o wartości 0,7%. Nawierzchnia. Jako warstwę wykończeniową przyjmuje się bezspoinową, nie prefabrykowaną nawierzchnię poliuretanową o następujących minimalnych parametrach technicznych i użytkowych: - grubość całkowita nawierzchni: 14mm, - konstrukcja nawierzchni: warstwa bazowa z granulatu gumowego SBR o frakcji 1-3mm z lepiszczem poliuretanowym o grubości 7mm, warstwa nawierzchniowa z barwnego granulatu gumowego EPDM o frakcji 1-3mm o grubości 7mm, nawierzchnia jest w całości przepuszczalna dla wody, - kolor nawierzchni: czerwony (ceglasty) oraz jasno brązowy wg rysunku - linie segregacyjne boisk: malowane natryskowo, kolory zgodniez wytycznymi organizacji sportowych. Wymagania dotyczące wykonania prac nawierzchniowych. -Nawierzchnia poliuretanowa powinna być przeznaczona do wykonania na terenie budowy. Nie dopuszcza się stosowania nawierzchni prefabrykowanych (w całości ani częściowo). -Nawierzchnia może być instalowana jedynie przez autoryzowanego wykonawcę o kwalifikacjach potwierdzonych stosownym dokumentem wystawionym przez producenta nawierzchni i dotyczącym zadania. -Spełnianie wszystkich wymaganych minimalnych parametrów nawierzchni określonych w tabeli należy potwierdzić stosownymi wiarygodnymi dokumentami, (np. Aprobata lub Rekomendacja Techniczna ITB) oraz kartą techniczną oraz kartą techniczną wystawioną przez producenta (w oryginale). -Nawierzchnia powinna posiadać aktualny atest higieniczny. -Wykonawca powinien wykazać się doświadczeniem obejmującym wykonanie w okresie ostatnich trzech lat minimum trzech obiektów w powyższej technologii w ilości nie mniejszej niż projektowana. -Dla możliwości weryfikacji oferowanej nawierzchni należy przedstawić jej próbkę z metryką producenta o minimalnych wymiarach 25x15cm. Wyposażenie sportowe. -Koszykówka: Konstrukcja do koszykówki jednosłupowa, mocowana na stałe do podłoża w fundamencie betonowym, wysięg 1,6 m, możliwość regulacji wysokości zawieszenia tablicy. Tablica 105x180 cm ze stalowej ramy wypełniona stalową kratownicą. Obręcz stalowa- stała, zgodna z wymaganiami FIBA, 12 uchwytów do mocowania siatki, siatka z łańcucha 12-zaciskowa. Wszystkie elementy zabezpieczone antykorozyjnie poprzez cynkowanie. Ilość: 2 zestawy. -Siatkówka: Słupki stalowe, mocowane w tulejach osadzonych w fundamentach betonowych (demontowane), regulacja wysokość zawieszenia siatki, całość cynkowana ogniowo. Siatka czarna całosezonowa z wzmocnieniami z taśmy, 10

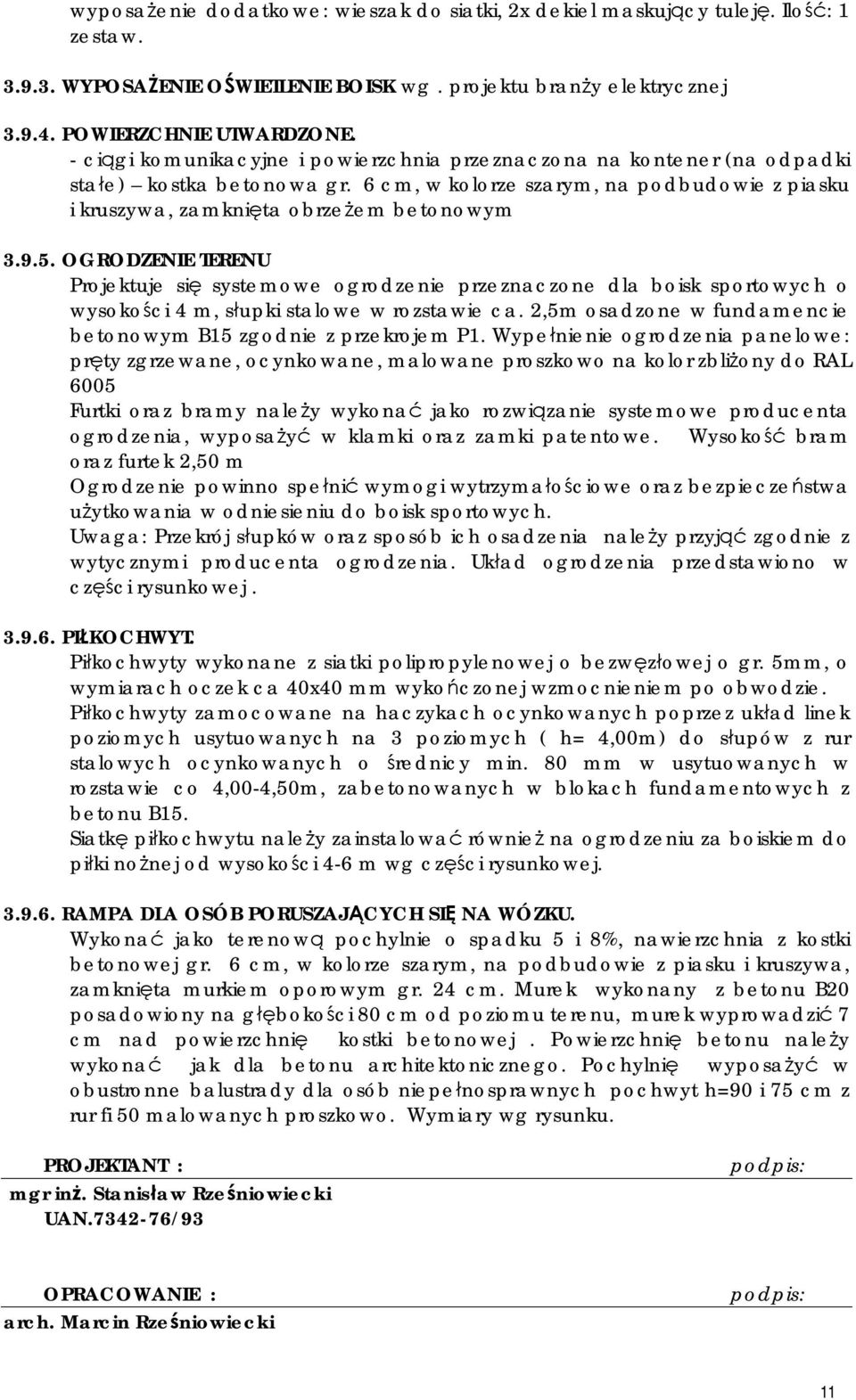

11 wyposażenie dodatkowe: wieszak do siatki, 2x dekiel maskujący tuleję. Ilość: 1 zestaw WYPOSAŻENIE OŚWIETLENIE BOISK wg. projektu branży elektrycznej POWIERZCHNIE UTWARDZONE. - ciągi komunikacyjne i powierzchnia przeznaczona na kontener (na odpadki stałe) kostka betonowa gr. 6 cm, w kolorze szarym, na podbudowie z piasku i kruszywa, zamknięta obrzeżem betonowym OGRODZENIE TERENU Projektuje się systemowe ogrodzenie przeznaczone dla boisk sportowych o wysokości 4 m, słupki stalowe w rozstawie ca. 2,5m osadzone w fundamencie betonowym B15 zgodnie z przekrojem P1. Wypełnienie ogrodzenia panelowe: pręty zgrzewane, ocynkowane, malowane proszkowo na kolor zbliżony do RAL 6005 Furtki oraz bramy należy wykonać jako rozwiązanie systemowe producenta ogrodzenia, wyposażyć w klamki oraz zamki patentowe. Wysokość bram oraz furtek 2,50 m Ogrodzenie powinno spełnić wymogi wytrzymałościowe oraz bezpieczeństwa użytkowania w odniesieniu do boisk sportowych. Uwaga: Przekrój słupków oraz sposób ich osadzenia należy przyjąć zgodnie z wytycznymi producenta ogrodzenia. Układ ogrodzenia przedstawiono w części rysunkowej PIŁKOCHWYT. Piłkochwyty wykonane z siatki polipropylenowej o bezwęzłowej o gr. 5mm, o wymiarach oczek ca 40x40 mm wykończonej wzmocnieniem po obwodzie. Piłkochwyty zamocowane na haczykach ocynkowanych poprzez układ linek poziomych usytuowanych na 3 poziomych ( h= 4,00m) do słupów z rur stalowych ocynkowanych o średnicy min. 80 mm w usytuowanych w rozstawie co 4,00-4,50m, zabetonowanych w blokach fundamentowych z betonu B15. Siatkę piłkochwytu należy zainstalować również na ogrodzeniu za boiskiem do piłki nożnej od wysokości 4-6 m wg części rysunkowej RAMPA DLA OSÓB PORUSZAJĄCYCH SIĘ NA WÓZKU. Wykonać jako terenową pochylnie o spadku 5 i 8%, nawierzchnia z kostki betonowej gr. 6 cm, w kolorze szarym, na podbudowie z piasku i kruszywa, zamknięta murkiem oporowym gr. 24 cm. Murek wykonany z betonu B20 posadowiony na głębokości 80 cm od poziomu terenu, murek wyprowadzić 7 cm nad powierzchnię kostki betonowej. Powierzchnię betonu należy wykonać jak dla betonu architektonicznego. Pochylnię wyposażyć w obustronne balustrady dla osób niepełnosprawnych pochwyt h=90 i 75 cm z rur fi 50 malowanych proszkowo. Wymiary wg rysunku. PROJEKTANT : mgr inż. Stanisław Rześniowiecki UAN /93 podpis: OPRACOWANIE : arch. Marcin Rześniowiecki podpis: 11

12

13

14

15

16

17 FUNDAMENT BETON B20 FUNDAMENT BETON B20 ROZPÓRKA DOLNA 40x80mm OWALNY PROFIL ŚRUBY MOCUJĄCE OWALNY PROFIL TULEJA H = 550 mm OWALNY PROFIL ROZPÓRKA DOLNA 40x80mm FUNDAMENT BETON B20 ODWODNIENIE - ŻWIR OWALNY PROFIL ŚRUBY MOCUJĄCE ŚRUBY MOCUJĄCE TULEJA H = 550 mm FUNDAMENT BETON B20 ODWODNIENIE - ŻWIR OWALNY PROFIL OWALNY PROFIL PAŁĄK PODTRZYMUJĄCY

18

19

20

21

22
