Zał. Nr 04 OPIS PRZEDMIOTU ZAMÓWIENIA

Transkrypt

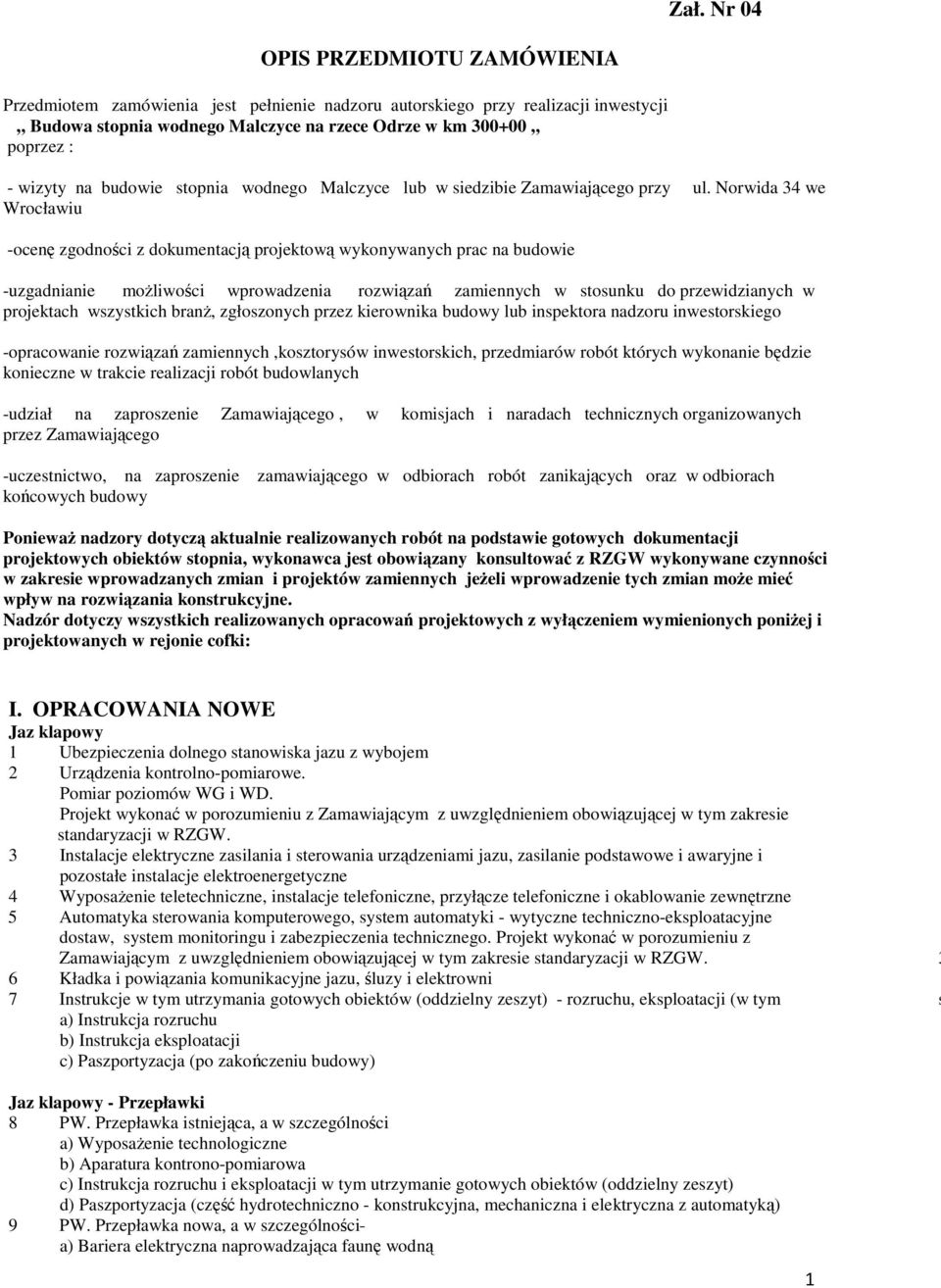

1 Zał. Nr 04 OPIS PRZEDMIOTU ZAMÓWIENIA Przedmiotem zamówienia jest pełnienie nadzoru autorskiego przy realizacji inwestycji Budowa stopnia wodnego Malczyce na rzece Odrze w km poprzez : - wizyty na budowie stopnia wodnego Malczyce lub w siedzibie Zamawiającego przy ul. Norwida 34 we Wrocławiu -ocenę zgodności z dokumentacją projektową wykonywanych prac na budowie -uzgadnianie możliwości wprowadzenia rozwiązań zamiennych w stosunku do przewidzianych w projektach wszystkich branż, zgłoszonych przez kierownika budowy lub inspektora nadzoru inwestorskiego -opracowanie rozwiązań zamiennych,kosztorysów inwestorskich, przedmiarów robót których wykonanie będzie konieczne w trakcie realizacji robót budowlanych -udział na zaproszenie Zamawiającego, w komisjach i naradach technicznych organizowanych przez Zamawiającego -uczestnictwo, na zaproszenie zamawiającego w odbiorach robót zanikających oraz w odbiorach końcowych budowy Ponieważ nadzory dotyczą aktualnie realizowanych robót na podstawie gotowych dokumentacji projektowych obiektów stopnia, wykonawca jest obowiązany konsultować z RZGW wykonywane czynności w zakresie wprowadzanych zmian i projektów zamiennych jeżeli wprowadzenie tych zmian może mieć wpływ na rozwiązania konstrukcyjne. Nadzór dotyczy wszystkich realizowanych opracowań projektowych z wyłączeniem wymienionych poniżej i projektowanych w rejonie cofki: I. OPRACOWANIA NOWE Jaz klapowy 1 Ubezpieczenia dolnego stanowiska jazu z wybojem 2 Urządzenia kontrolno-pomiarowe. Pomiar poziomów WG i WD. Projekt wykonać w porozumieniu z Zamawiającym z uwzględnieniem obowiązującej w tym zakresie standaryzacji w RZGW. 3 Instalacje elektryczne zasilania i sterowania urządzeniami jazu, zasilanie podstawowe i awaryjne i pozostałe instalacje elektroenergetyczne 4 Wyposażenie teletechniczne, instalacje telefoniczne, przyłącze telefoniczne i okablowanie zewnętrzne 5 Automatyka sterowania komputerowego, system automatyki - wytyczne techniczno-eksploatacyjne dostaw, system monitoringu i zabezpieczenia technicznego. Projekt wykonać w porozumieniu z Zamawiającym z uwzględnieniem obowiązującej w tym zakresie standaryzacji w RZGW. 3 6 Kładka i powiązania komunikacyjne jazu, śluzy i elektrowni 7 Instrukcje w tym utrzymania gotowych obiektów (oddzielny zeszyt) - rozruchu, eksploatacji (w tym s a) Instrukcja rozruchu b) Instrukcja eksploatacji c) Paszportyzacja (po zakończeniu budowy) Jaz klapowy - Przepławki 8 PW. Przepławka istniejąca, a w szczególności a) Wyposażenie technologiczne b) Aparatura kontrono-pomiarowa c) Instrukcja rozruchu i eksploatacji w tym utrzymanie gotowych obiektów (oddzielny zeszyt) d) Paszportyzacja (część hydrotechniczno - konstrukcyjna, mechaniczna i elektryczna z automatyką) 9 PW. Przepławka nowa, a w szczególności a) Bariera elektryczna naprowadzająca faunę wodną 1

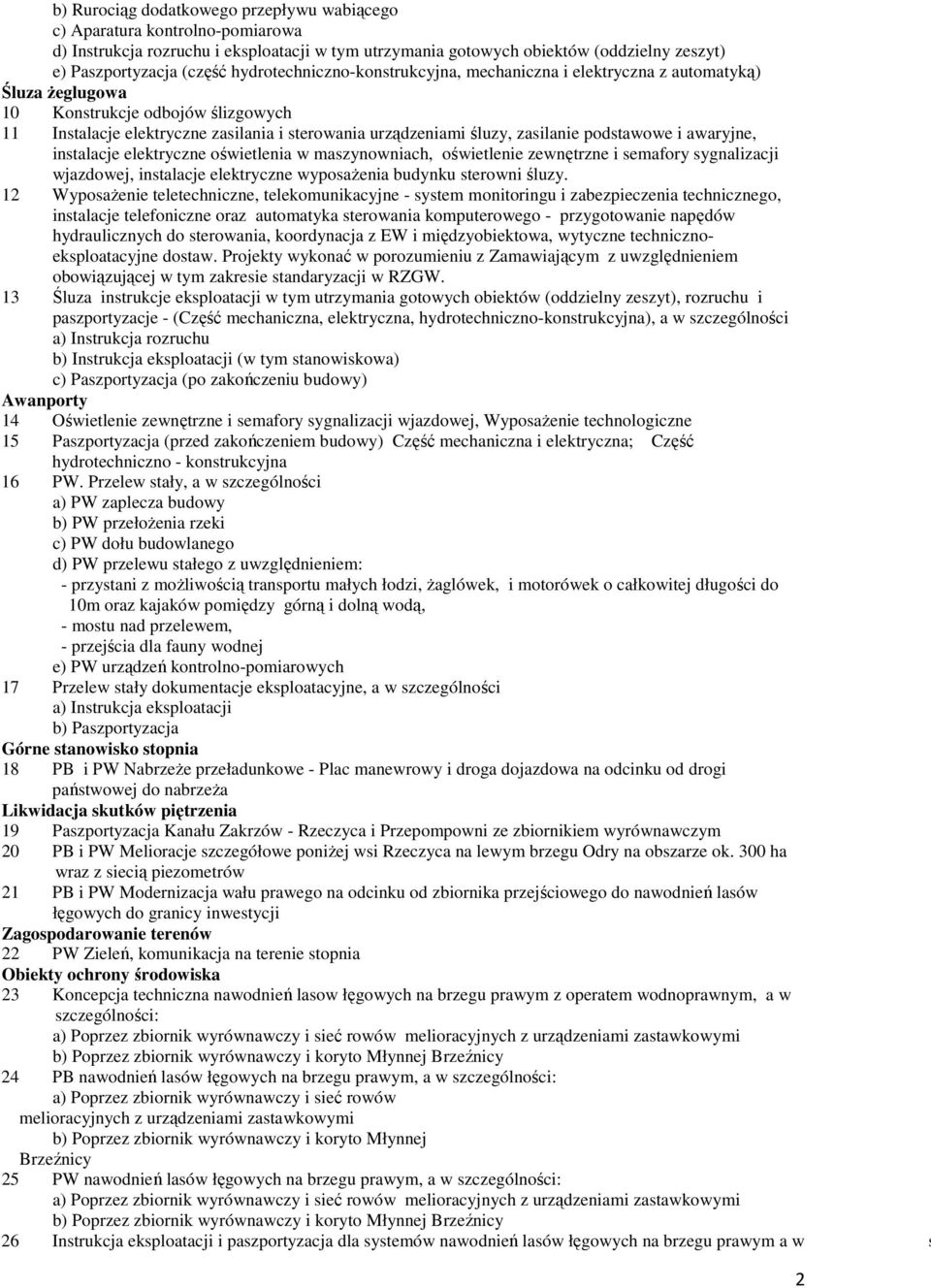

2 b) Rurociąg dodatkowego przepływu wabiącego c) Aparatura kontrolno-pomiarowa d) Instrukcja rozruchu i eksploatacji w tym utrzymania gotowych obiektów (oddzielny zeszyt) e) Paszportyzacja (część hydrotechniczno-konstrukcyjna, mechaniczna i elektryczna z automatyką) Śluza żeglugowa 10 Konstrukcje odbojów ślizgowych 11 Instalacje elektryczne zasilania i sterowania urządzeniami śluzy, zasilanie podstawowe i awaryjne, instalacje elektryczne oświetlenia w maszynowniach, oświetlenie zewnętrzne i semafory sygnalizacji wjazdowej, instalacje elektryczne wyposażenia budynku sterowni śluzy. 12 Wyposażenie teletechniczne, telekomunikacyjne - system monitoringu i zabezpieczenia technicznego, instalacje telefoniczne oraz automatyka sterowania komputerowego - przygotowanie napędów hydraulicznych do sterowania, koordynacja z EW i międzyobiektowa, wytyczne technicznoeksploatacyjne dostaw. Projekty wykonać w porozumieniu z Zamawiającym z uwzględnieniem obowiązującej w tym zakresie standaryzacji w RZGW. 13 Śluza instrukcje eksploatacji w tym utrzymania gotowych obiektów (oddzielny zeszyt), rozruchu i paszportyzacje - (Część mechaniczna, elektryczna, hydrotechniczno-konstrukcyjna), a w szczególności a) Instrukcja rozruchu b) Instrukcja eksploatacji (w tym stanowiskowa) c) Paszportyzacja (po zakończeniu budowy) Awanporty 14 Oświetlenie zewnętrzne i semafory sygnalizacji wjazdowej, Wyposażenie technologiczne 15 Paszportyzacja (przed zakończeniem budowy) Część mechaniczna i elektryczna; Część hydrotechniczno - konstrukcyjna 16 PW. Przelew stały, a w szczególności a) PW zaplecza budowy b) PW przełożenia rzeki c) PW dołu budowlanego d) PW przelewu stałego z uwzględnieniem: - przystani z możliwością transportu małych łodzi, żaglówek, i motorówek o całkowitej długości do 10m oraz kajaków pomiędzy górną i dolną wodą, - mostu nad przelewem, - przejścia dla fauny wodnej e) PW urządzeń kontrolno-pomiarowych 17 Przelew stały dokumentacje eksploatacyjne, a w szczególności a) Instrukcja eksploatacji b) Paszportyzacja Górne stanowisko stopnia 18 PB i PW Nabrzeże przeładunkowe - Plac manewrowy i droga dojazdowa na odcinku od drogi państwowej do nabrzeża Likwidacja skutków piętrzenia 19 Paszportyzacja Kanału Zakrzów - Rzeczyca i Przepompowni ze zbiornikiem wyrównawczym 20 PB i PW Melioracje szczegółowe poniżej wsi Rzeczyca na lewym brzegu Odry na obszarze ok. 300 ha wraz z siecią piezometrów 21 PB i PW Modernizacja wału prawego na odcinku od zbiornika przejściowego do nawodnień lasów łęgowych do granicy inwestycji Zagospodarowanie terenów 22 PW Zieleń, komunikacja na terenie stopnia Obiekty ochrony środowiska 23 Koncepcja techniczna nawodnień lasow łęgowych na brzegu prawym z operatem wodnoprawnym, a w szczególności: a) Poprzez zbiornik wyrównawczy i sieć rowów melioracyjnych z urządzeniami zastawkowymi b) Poprzez zbiornik wyrównawczy i koryto Młynnej Brzeźnicy 24 PB nawodnień lasów łęgowych na brzegu prawym, a w szczególności: a) Poprzez zbiornik wyrównawczy i sieć rowów melioracyjnych z urządzeniami zastawkowymi b) Poprzez zbiornik wyrównawczy i koryto Młynnej Brzeźnicy 25 PW nawodnień lasów łęgowych na brzegu prawym, a w szczególności: a) Poprzez zbiornik wyrównawczy i sieć rowów melioracyjnych z urządzeniami zastawkowymi b) Poprzez zbiornik wyrównawczy i koryto Młynnej Brzeźnicy 26 Instrukcja eksploatacji i paszportyzacja dla systemów nawodnień lasów łęgowych na brzegu prawym a w s 2

3 a) Poprzez sieć rowów melioracyjnych z urządzeniami zastawkowymi b) Poprzez koryto Młynnej Brzeźnicy 27 Projekt monitoringu skuteczności nawadniania kompleksu lasów na południe od Prawikowa 28 PW korytarzy migracyjnych dla zwierząt 29 PB i PW Odtworzenie powierzchni siedlisk przyrodniczych zniszczonych w związku z budową stopnia Malczyce Docelowe zasilanie energetyczne obiektu 30 Oświetlenie zewnętrzne dróg dojazdowych, placów dla stopnia Inne opracowania 31 Uzupełniające pomiary geodezyjne - do rozliczenia powykonawczego wyprzedzająco w odniesieniu do o 32 AKP stopnia 33 Wizualizacja stopnia - plansze ścienne, wizualizacja komputerowa, makieta, foldery 34 Przedmiary i kosztorysy inwestorskie dla opracowań nowych - poz. 1-6; 10-12; 14; 16-18; 20-22; 24-30; W terminie dostarczenia poszczególnych dokumentacji 35 Aktualizacja ZZK z roku 2008 wraz z oszacowaniem kosztów wykonania prac w cofce takich jak, koncepcji, operatów wodnoprawnych, dendrologicznych, geotechnicznych itp, pomiarów geodezyjnych, opracowań projektowych (PB i PW), pozyskania prawa do gruntów, nadzorów inwestorskich i przyrodniczych oraz robót budowlano-montażowych oraz opracowanie harmonogramu zadań (wykres Gantta). II. AKTUALIZACJE OPRACOWAŃ WYKONANYCH NA OBSZARZE OBJĘTYM PROJEKTEM (BEZ COFKI) Jaz klapowy Jaz klapowy Maszynownie jazu 1 Maszynownie architektura - Aktualizacja 2 Maszynownie konstrukcja - Aktualizacja Jaz klapowy Filary środkowe i działowy 3 Filar działowy - Aktualizacja projektu nr 2207-HS/06 Jaz klapowy Wyposażenie technologiczne 4 Klapa. Konstrukcja stalowa z obudową betonów Aktualizacja projektu nr arch HS/0 5 Klapa. Łożyskowanie. Aktualizacja projektu nr arch hs/0 6 Klapa. Napęd część mechaniczna. Aktualizacja projektu nr arch HS/0 7 Klapa. Napęd część hydrauliczna. Założenia dla dostawców. Aktualizacja projektu 8 Instalacje odwodnienia z pomiarem poziomu wody. Aktualizacja projektu nr arch HS/0 9 Elementy w betonie pierwotnym Aktualizacja projektu nr arch HS/03 10 Wyposażenie komunikacyjne. Aktualizacja projektu nr arch HS/0 11 Instalacja odladzania progu i blach bocznych klap. Aktualizacja projektu nr arch HS/02 12 Instalacje oświetlenia w przyczółkach, filarach i maszynowniach. Aktualizacja PW nr arch HS/05 13 Elementy w betonie dla instalacji elektrycznych. Aktualizacja projektu 14 Przepławka istniejąca. Wyposażenie budowlane. Elementy w betonie pierwotnym - Aktualizacja projektu nr HS/02 15 Przepławka istniejąca. Wyposażenie technologiczne. Zamknięcia remontowe od W.G. Aktualizacja projektu nr arch HS/02 Jaz klapowy Przepławka istniejąca 16 Przepławka istniejąca - Aktualizacja (CZĘŚĆ DOLNA) Śluza żeglugowa 17 Maszynownie na głowach śluzy - aktualizacja 18 Urządzenia kontrolno-pomiarowe. Pomiar poziomów WG, WK i WD. - aktualizacja Szczegółowy zakres opracowania projektowo-kosztorysowego zamiennego: a) uzyskanie aktualnych podkładów geodezyjnych niezbędnych do opracowania dokumentacji i uzyskania pozwoleń na budowę, b) uzyskanie aktualizacji decyzji o lokalizacji inwestycji celu publicznego, (jeżeli będzie wymagane) c) uzyskanie aktualizacji decyzji środowiskowych, (jeżeli będzie wymagane) d) uzyskanie aktualizacji decyzji pozwoleń na budowę, (jeżeli będzie wymagane). Oryginał decyzji o pozwoleniu na budowę lub zaświadczenie o przyjęciu zgłoszenia wykonania robót budowlanych nie 3

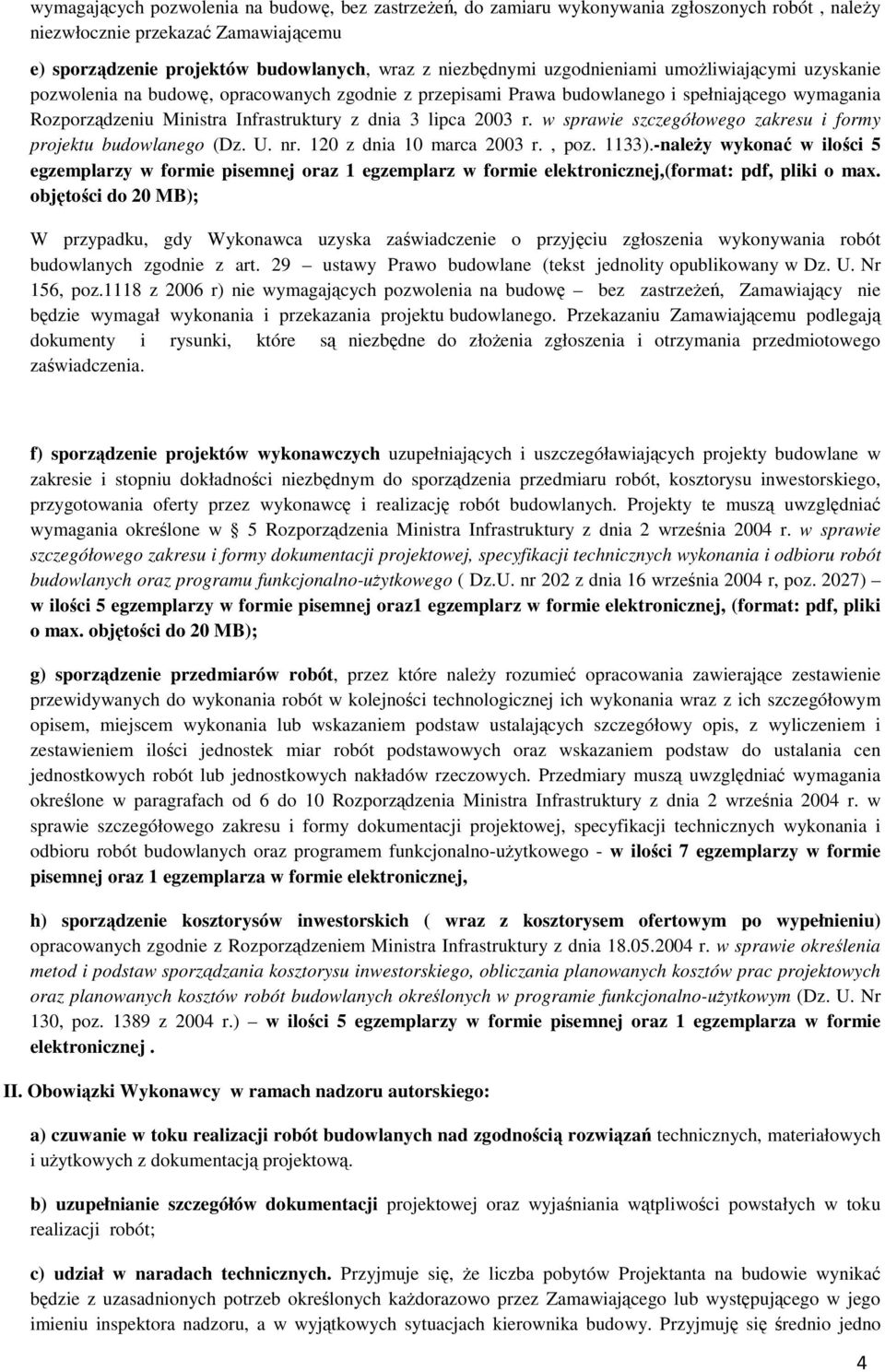

4 wymagających pozwolenia na budowę, bez zastrzeżeń, do zamiaru wykonywania zgłoszonych robót, należy niezwłocznie przekazać Zamawiającemu e) sporządzenie projektów budowlanych, wraz z niezbędnymi uzgodnieniami umożliwiającymi uzyskanie pozwolenia na budowę, opracowanych zgodnie z przepisami Prawa budowlanego i spełniającego wymagania Rozporządzeniu Ministra Infrastruktury z dnia 3 lipca 2003 r. w sprawie szczegółowego zakresu i formy projektu budowlanego (Dz. U. nr. 120 z dnia 10 marca 2003 r., poz. 1133).-należy wykonać w ilości 5 egzemplarzy w formie pisemnej oraz 1 egzemplarz w formie elektronicznej,(format: pdf, pliki o max. objętości do 20 MB); W przypadku, gdy Wykonawca uzyska zaświadczenie o przyjęciu zgłoszenia wykonywania robót budowlanych zgodnie z art. 29 ustawy Prawo budowlane (tekst jednolity opublikowany w Dz. U. Nr 156, poz.1118 z 2006 r) nie wymagających pozwolenia na budowę bez zastrzeżeń, Zamawiający nie będzie wymagał wykonania i przekazania projektu budowlanego. Przekazaniu Zamawiającemu podlegają dokumenty i rysunki, które są niezbędne do złożenia zgłoszenia i otrzymania przedmiotowego zaświadczenia. f) sporządzenie projektów wykonawczych uzupełniających i uszczegóławiających projekty budowlane w zakresie i stopniu dokładności niezbędnym do sporządzenia przedmiaru robót, kosztorysu inwestorskiego, przygotowania oferty przez wykonawcę i realizację robót budowlanych. Projekty te muszą uwzględniać wymagania określone w 5 Rozporządzenia Ministra Infrastruktury z dnia 2 września 2004 r. w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno-użytkowego ( Dz.U. nr 202 z dnia 16 września 2004 r, poz. 2027) w ilości 5 egzemplarzy w formie pisemnej oraz1 egzemplarz w formie elektronicznej, (format: pdf, pliki o max. objętości do 20 MB); g) sporządzenie przedmiarów robót, przez które należy rozumieć opracowania zawierające zestawienie przewidywanych do wykonania robót w kolejności technologicznej ich wykonania wraz z ich szczegółowym opisem, miejscem wykonania lub wskazaniem podstaw ustalających szczegółowy opis, z wyliczeniem i zestawieniem ilości jednostek miar robót podstawowych oraz wskazaniem podstaw do ustalania cen jednostkowych robót lub jednostkowych nakładów rzeczowych. Przedmiary muszą uwzględniać wymagania określone w paragrafach od 6 do 10 Rozporządzenia Ministra Infrastruktury z dnia 2 września 2004 r. w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programem funkcjonalno-użytkowego - w ilości 7 egzemplarzy w formie pisemnej oraz 1 egzemplarza w formie elektronicznej, h) sporządzenie kosztorysów inwestorskich ( wraz z kosztorysem ofertowym po wypełnieniu) opracowanych zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia r. w sprawie określenia metod i podstaw sporządzania kosztorysu inwestorskiego, obliczania planowanych kosztów prac projektowych oraz planowanych kosztów robót budowlanych określonych w programie funkcjonalno-użytkowym (Dz. U. Nr 130, poz z 2004 r.) w ilości 5 egzemplarzy w formie pisemnej oraz 1 egzemplarza w formie elektronicznej. II. Obowiązki Wykonawcy w ramach nadzoru autorskiego: a) czuwanie w toku realizacji robót budowlanych nad zgodnością rozwiązań technicznych, materiałowych i użytkowych z dokumentacją projektową. b) uzupełnianie szczegółów dokumentacji projektowej oraz wyjaśniania wątpliwości powstałych w toku realizacji robót; c) udział w naradach technicznych. Przyjmuje się, że liczba pobytów Projektanta na budowie wynikać będzie z uzasadnionych potrzeb określonych każdorazowo przez Zamawiającego lub występującego w jego imieniu inspektora nadzoru, a w wyjątkowych sytuacjach kierownika budowy. Przyjmuję się średnio jedno 4

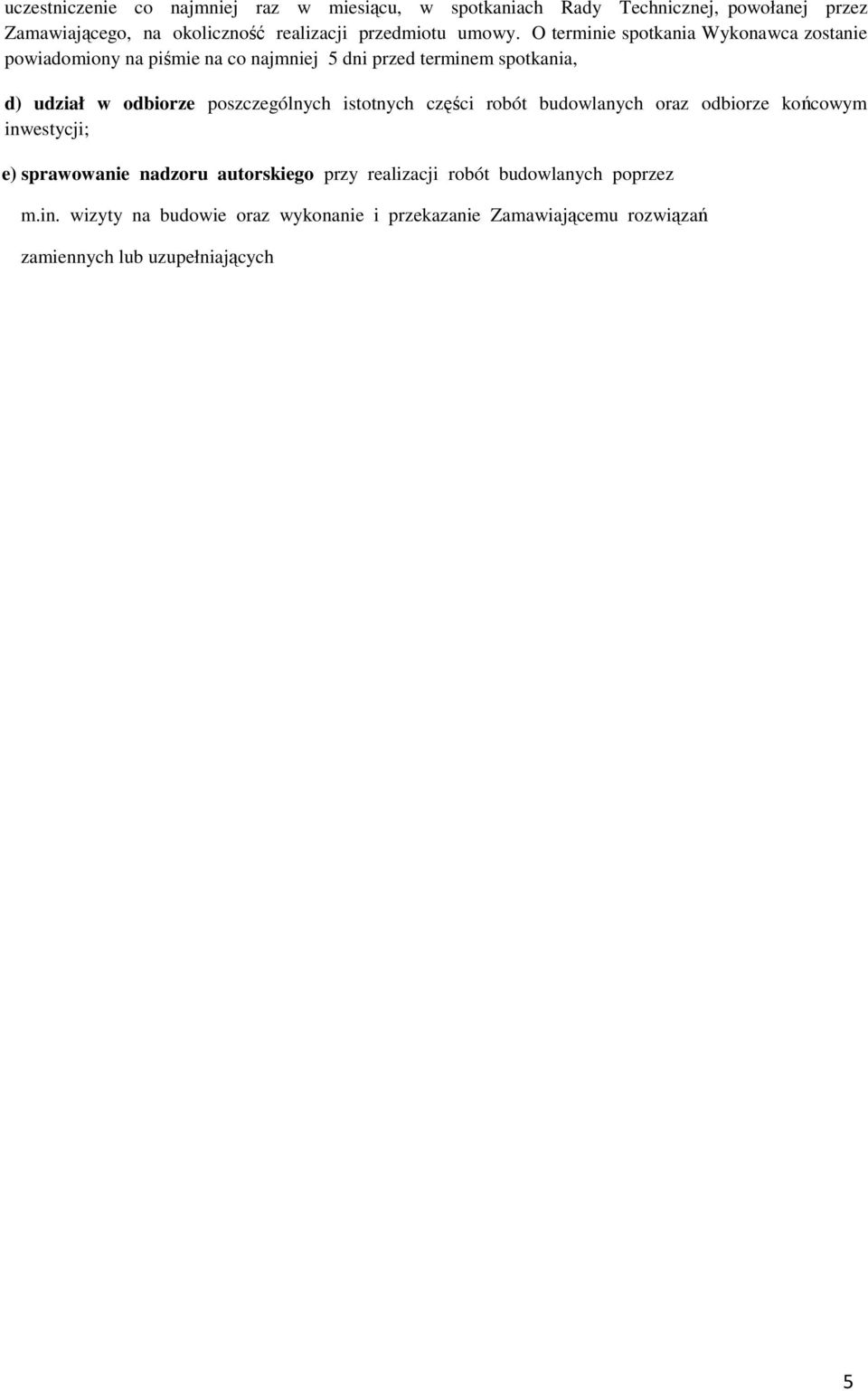

5 uczestniczenie co najmniej raz w miesiącu, w spotkaniach Rady Technicznej, powołanej przez Zamawiającego, na okoliczność realizacji przedmiotu umowy. O terminie spotkania Wykonawca zostanie powiadomiony na piśmie na co najmniej 5 dni przed terminem spotkania, d) udział w odbiorze poszczególnych istotnych części robót budowlanych oraz odbiorze końcowym inwestycji; e) sprawowanie nadzoru autorskiego przy realizacji robót budowlanych poprzez m.in. wizyty na budowie oraz wykonanie i przekazanie Zamawiającemu rozwiązań zamiennych lub uzupełniających 5
