PROJEKT BUDOWLANY ZMIANA ELEWACJI BUDYNKU URZĘDU SKARBOWEGO W SŁUPSKU SŁUPSK, UL. SZCZECIŃSKA 59.

Transkrypt

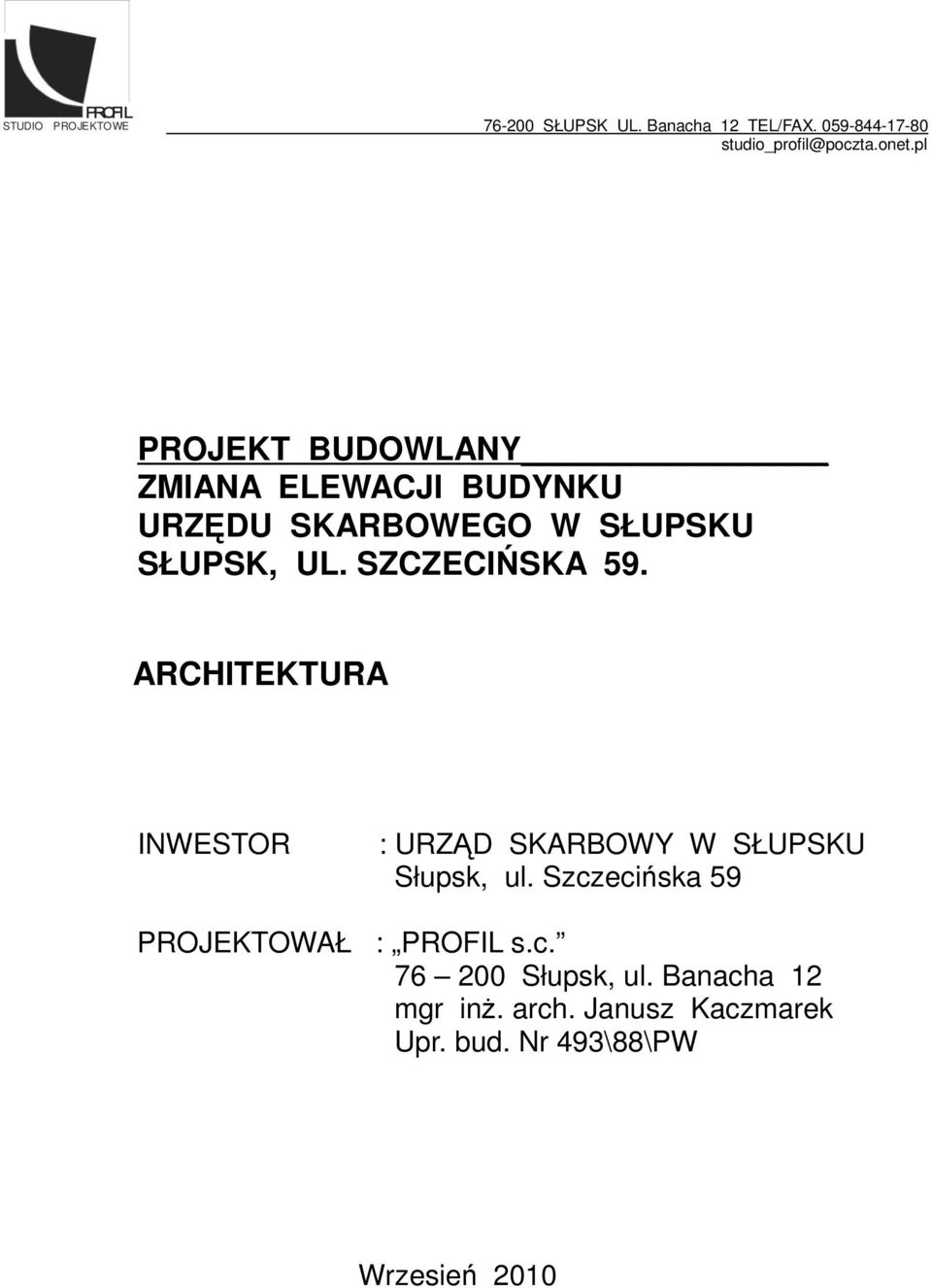

1 PROFIL STUDIO PROJEKTOWE SŁUPSK UL. Banacha 12 TEL/FAX PROJEKT BUDOWLANY ZMIANA ELEWACJI BUDYNKU URZĘDU SKARBOWEGO W SŁUPSKU SŁUPSK, UL. SZCZECIŃSKA 59. ARCHITEKTURA INWESTOR : URZĄD SKARBOWY W SŁUPSKU Słupsk, ul. Szczecińska 59 PROJEKTOWAŁ : PROFIL s.c Słupsk, ul. Banacha 12 mgr inŝ. arch. Janusz Kaczmarek Upr. bud. Nr 493\88\PW Wrzesień 2010

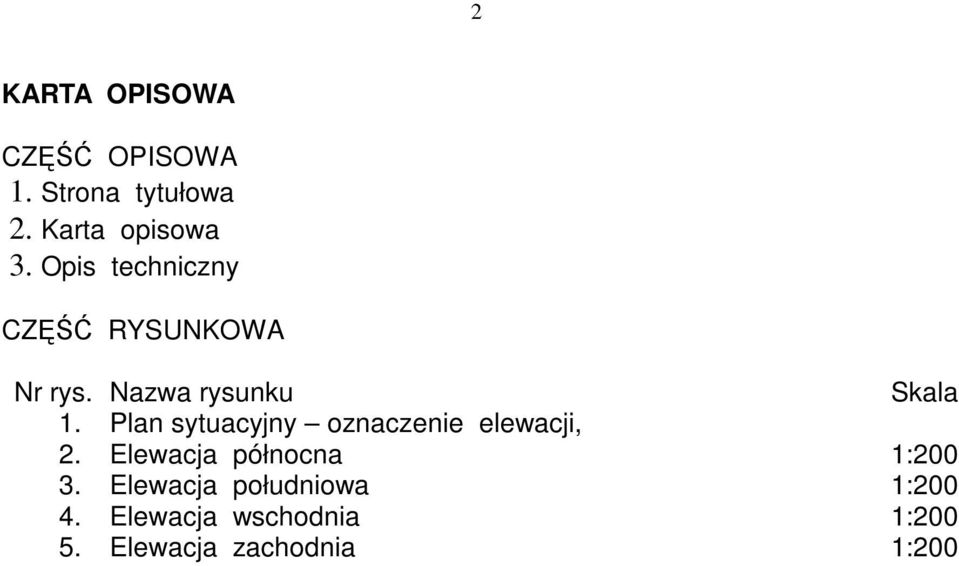

2 2 KARTA OPISOWA CZĘŚĆ OPISOWA 1. Strona tytułowa 2. Karta opisowa 3. Opis techniczny CZĘŚĆ RYSUNKOWA Nr rys. Nazwa rysunku Skala 1. Plan sytuacyjny oznaczenie elewacji, 2. Elewacja północna 1: Elewacja południowa 1: Elewacja wschodnia 1: Elewacja zachodnia 1:200

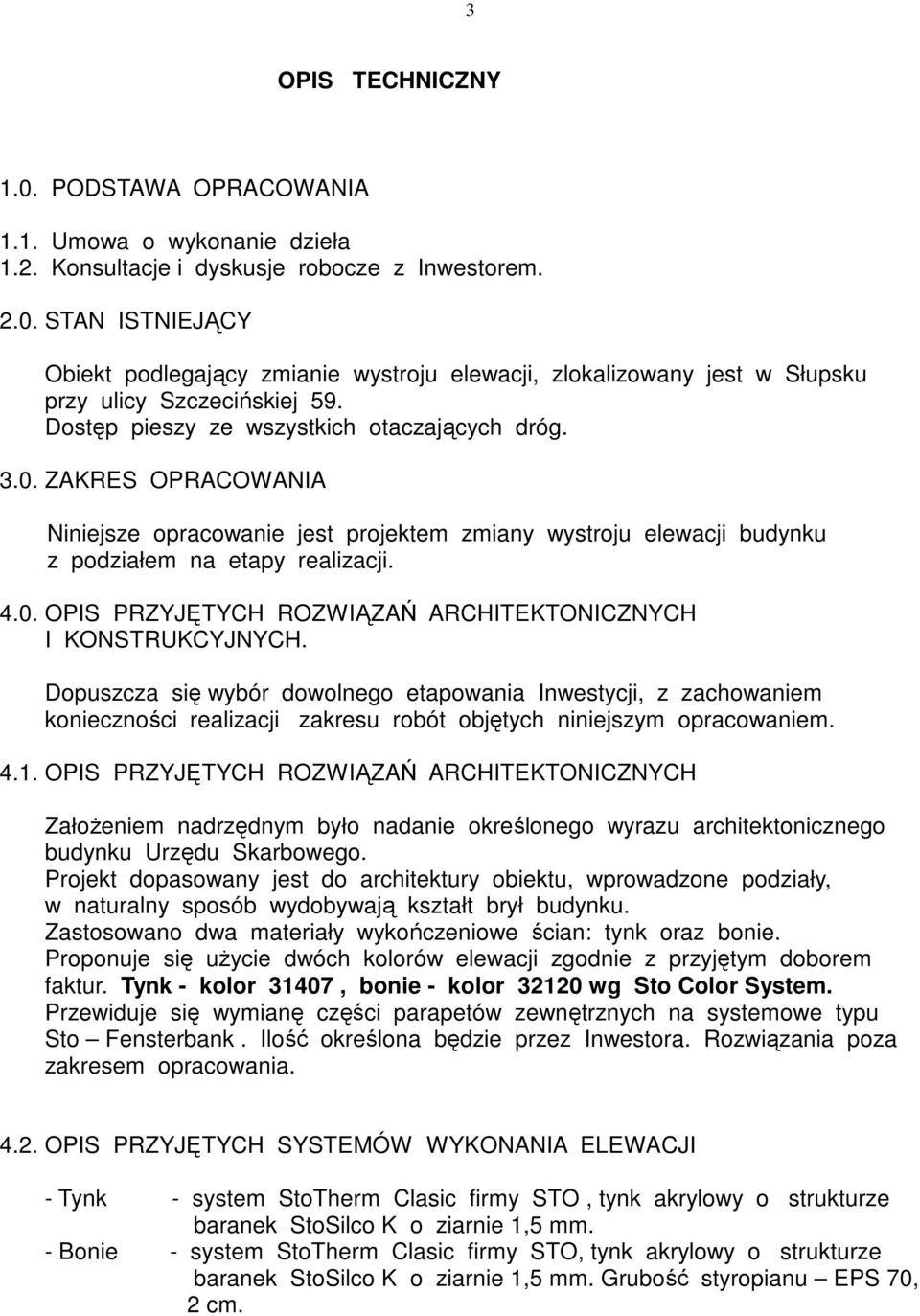

3 3 OPIS TECHNICZNY 1.0. PODSTAWA OPRACOWANIA 1.1. Umowa o wykonanie dzieła 1.2. Konsultacje i dyskusje robocze z Inwestorem STAN ISTNIEJĄCY Obiekt podlegający zmianie wystroju elewacji, zlokalizowany jest w Słupsku przy ulicy Szczecińskiej 59. Dostęp pieszy ze wszystkich otaczających dróg ZAKRES OPRACOWANIA Niniejsze opracowanie jest projektem zmiany wystroju elewacji budynku z podziałem na etapy realizacji OPIS PRZYJĘTYCH ROZWIĄZAŃ ARCHITEKTONICZNYCH I KONSTRUKCYJNYCH. Dopuszcza się wybór dowolnego etapowania Inwestycji, z zachowaniem konieczności realizacji zakresu robót objętych niniejszym opracowaniem OPIS PRZYJĘTYCH ROZWIĄZAŃ ARCHITEKTONICZNYCH ZałoŜeniem nadrzędnym było nadanie określonego wyrazu architektonicznego budynku Urzędu Skarbowego. Projekt dopasowany jest do architektury obiektu, wprowadzone podziały, w naturalny sposób wydobywają kształt brył budynku. Zastosowano dwa materiały wykończeniowe ścian: tynk oraz bonie. Proponuje się uŝycie dwóch kolorów elewacji zgodnie z przyjętym doborem faktur. Tynk - kolor 31407, bonie - kolor wg Sto Color System. Przewiduje się wymianę części parapetów zewnętrznych na systemowe typu Sto Fensterbank. Ilość określona będzie przez Inwestora. Rozwiązania poza zakresem opracowania OPIS PRZYJĘTYCH SYSTEMÓW WYKONANIA ELEWACJI - Tynk - system StoTherm Clasic firmy STO, tynk akrylowy o strukturze baranek StoSilco K o ziarnie 1,5 mm. - Bonie - system StoTherm Clasic firmy STO, tynk akrylowy o strukturze baranek StoSilco K o ziarnie 1,5 mm. Grubość styropianu EPS 70, 2 cm.

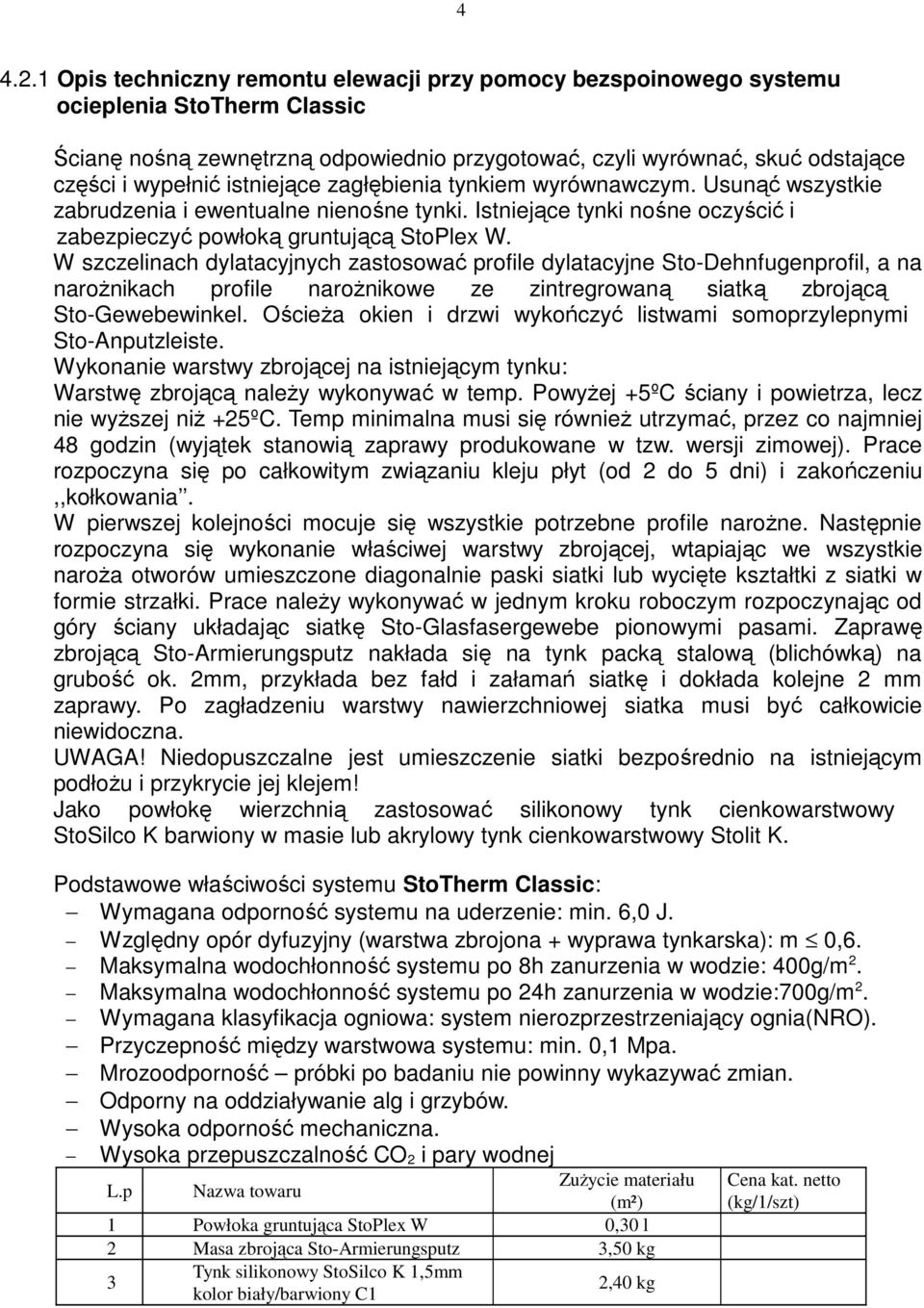

4 Opis techniczny remontu elewacji przy pomocy bezspoinowego systemu ocieplenia StoTherm Classic Ścianę nośną zewnętrzną odpowiednio przygotować, czyli wyrównać, skuć odstające części i wypełnić istniejące zagłębienia tynkiem wyrównawczym. Usunąć wszystkie zabrudzenia i ewentualne nienośne tynki. Istniejące tynki nośne oczyścić i zabezpieczyć powłoką gruntującą StoPlex W. W szczelinach dylatacyjnych zastosować profile dylatacyjne Sto-Dehnfugenprofil, a na naroŝnikach profile naroŝnikowe ze zintregrowaną siatką zbrojącą Sto-Gewebewinkel. OścieŜa okien i drzwi wykończyć listwami somoprzylepnymi Sto-Anputzleiste. Wykonanie warstwy zbrojącej na istniejącym tynku: Warstwę zbrojącą naleŝy wykonywać w temp. PowyŜej +5ºC ściany i powietrza, lecz nie wyŝszej niŝ +25ºC. Temp minimalna musi się równieŝ utrzymać, przez co najmniej 48 godzin (wyjątek stanowią zaprawy produkowane w tzw. wersji zimowej). Prace rozpoczyna się po całkowitym związaniu kleju płyt (od 2 do 5 dni) i zakończeniu,,kołkowania. W pierwszej kolejności mocuje się wszystkie potrzebne profile naroŝne. Następnie rozpoczyna się wykonanie właściwej warstwy zbrojącej, wtapiając we wszystkie naroŝa otworów umieszczone diagonalnie paski siatki lub wycięte kształtki z siatki w formie strzałki. Prace naleŝy wykonywać w jednym kroku roboczym rozpoczynając od góry ściany układając siatkę Sto-Glasfasergewebe pionowymi pasami. Zaprawę zbrojącą Sto-Armierungsputz nakłada się na tynk packą stalową (blichówką) na grubość ok. 2mm, przykłada bez fałd i załamań siatkę i dokłada kolejne 2 mm zaprawy. Po zagładzeniu warstwy nawierzchniowej siatka musi być całkowicie niewidoczna. UWAGA! Niedopuszczalne jest umieszczenie siatki bezpośrednio na istniejącym podłoŝu i przykrycie jej klejem! Jako powłokę wierzchnią zastosować silikonowy tynk cienkowarstwowy StoSilco K barwiony w masie lub akrylowy tynk cienkowarstwowy Stolit K. Podstawowe właściwości systemu StoTherm Classic: Wymagana odporność systemu na uderzenie: min. 6,0 J. Względny opór dyfuzyjny (warstwa zbrojona + wyprawa tynkarska): m 0,6. Maksymalna wodochłonność systemu po 8h zanurzenia w wodzie: 400g/m 2. Maksymalna wodochłonność systemu po 24h zanurzenia w wodzie:700g/m 2. Wymagana klasyfikacja ogniowa: system nierozprzestrzeniający ognia(nro). Przyczepność między warstwowa systemu: min. 0,1 Mpa. Mrozoodporność próbki po badaniu nie powinny wykazywać zmian. Odporny na oddziaływanie alg i grzybów. Wysoka odporność mechaniczna. Wysoka przepuszczalność CO 2 i pary wodnej L.p Nazwa towaru ZuŜycie materiału (m²) 1 Powłoka gruntująca StoPlex W 0,30 l 2 Masa zbrojąca Sto-Armierungsputz 3,50 kg 3 Tynk silikonowy StoSilco K 1,5mm kolor biały/barwiony C1 2,40 kg Cena kat. netto (kg/1/szt)

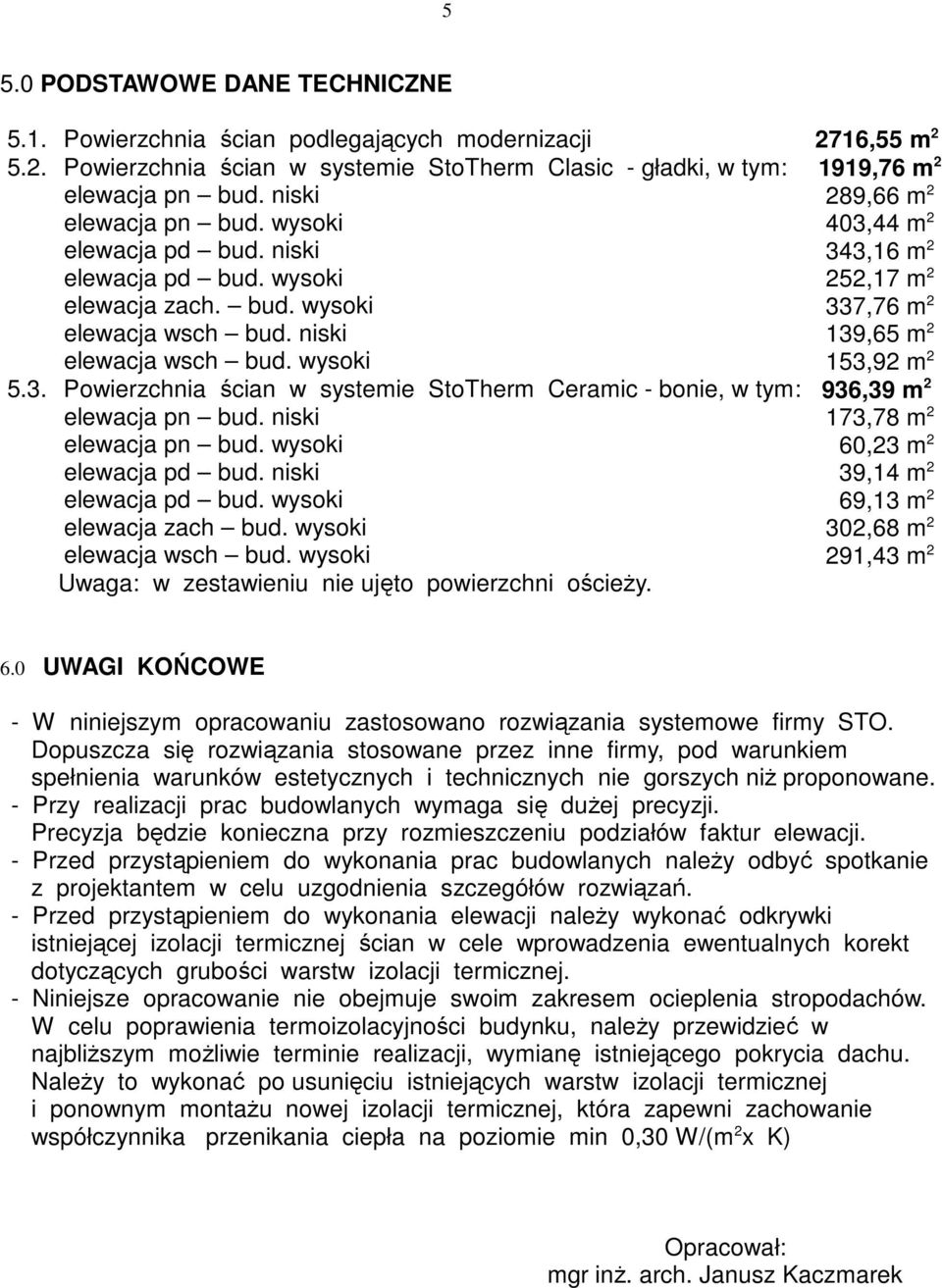

5 5 5.0 PODSTAWOWE DANE TECHNICZNE 5.1. Powierzchnia ścian podlegających modernizacji 2716,55 m Powierzchnia ścian w systemie StoTherm Clasic - gładki, w tym: 1919,76 m 2 elewacja pn bud. niski 289,66 m 2 elewacja pn bud. wysoki 403,44 m 2 elewacja pd bud. niski 343,16 m 2 elewacja pd bud. wysoki 252,17 m 2 elewacja zach. bud. wysoki 337,76 m 2 elewacja wsch bud. niski 139,65 m 2 elewacja wsch bud. wysoki 153,92 m Powierzchnia ścian w systemie StoTherm Ceramic - bonie, w tym: 936,39 m 2 elewacja pn bud. niski 173,78 m 2 elewacja pn bud. wysoki 60,23 m 2 elewacja pd bud. niski 39,14 m 2 elewacja pd bud. wysoki 69,13 m 2 elewacja zach bud. wysoki 302,68 m 2 elewacja wsch bud. wysoki 291,43 m 2 Uwaga: w zestawieniu nie ujęto powierzchni ościeŝy. 6.0 UWAGI KOŃCOWE - W niniejszym opracowaniu zastosowano rozwiązania systemowe firmy STO. Dopuszcza się rozwiązania stosowane przez inne firmy, pod warunkiem spełnienia warunków estetycznych i technicznych nie gorszych niŝ proponowane. - Przy realizacji prac budowlanych wymaga się duŝej precyzji. Precyzja będzie konieczna przy rozmieszczeniu podziałów faktur elewacji. - Przed przystąpieniem do wykonania prac budowlanych naleŝy odbyć spotkanie z projektantem w celu uzgodnienia szczegółów rozwiązań. - Przed przystąpieniem do wykonania elewacji naleŝy wykonać odkrywki istniejącej izolacji termicznej ścian w cele wprowadzenia ewentualnych korekt dotyczących grubości warstw izolacji termicznej. - Niniejsze opracowanie nie obejmuje swoim zakresem ocieplenia stropodachów. W celu poprawienia termoizolacyjności budynku, naleŝy przewidzieć w najbliŝszym moŝliwie terminie realizacji, wymianę istniejącego pokrycia dachu. NaleŜy to wykonać po usunięciu istniejących warstw izolacji termicznej i ponownym montaŝu nowej izolacji termicznej, która zapewni zachowanie współczynnika przenikania ciepła na poziomie min 0,30 W/(m 2 x K) Opracował: mgr inŝ. arch. Janusz Kaczmarek

6 6 INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHROWY ZDROWIA DO PROJEKTU TERMOIZOLACJI ŚCIAN BUDYNKU SZKOŁY PODSTAWOWEJ NR 2 W USTCE, UL. JAGIELLOŃSKA 1 ZAWARTOŚĆ OPRACOWANIA I.Część opisowa Podstawa opracowania Zakres opracowania Zakres robót i kolejność realizacji Wykaz istniejących obiektów budowlanych 5.0. Elementy zagospodarowania działki lub terenu,które mogą stwarzać zagroŝenie bezpieczeństwa i zdrowia ludzi ZagroŜenia występujące podczas realizacji robót Prowadzenie instruktaŝu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych Środki techniczne i organizacyjne,zapobiegające niebezpieczeństwom wynikającym z wykonywania robót budowlanych Podstawa prowadzenia robót budowlano montaŝowych i rozbiórkowych. I.Część graficzna. 1.Plan sytuacyjny

7 7 I.Część opisowa Podstawa opracowania. 1.1 Zlecenie inwestora 1.2 Dokumentacja techniczna wielobranŝowa zadania inwestycyjnego 1.3 Wizja lokalna terenu 1.4 Analiza konstrukcji obiektów 1.5 Ustawa z dnia roku Prawo budowlane oraz uaktualnienia 1.6 Rozporządzenie Ministra Infrastruktury z roku 1.7 Decyzja o warunkach zabudowy i zagospodarowania terenu 2.0. Zakres opracowania. Opracowanie dotyczy zamierzenia budowlanego Zmiana elewacji budynku Urzędu Skarbowego w Słupsku, Słupsk, ul. Szczecińska Zakres robót i kolejność realizacji. Zakres robót całego zamierzenia budowlanego obejmuje następujące elementy inwestycji: Wykonanie termoizolacji ścian budynku Budynek zostanie zrealizowany w technologii tradycyjnej.obiekt kubaturowy sześciokondygnacyjny. 4.0.Wykaz istniejących obiektów budowlanych. W obrębie działki nie znajdują się inne budynki kubaturowe. 5.0.Elementy zagospodarowania działki lub terenu,które mogą stwarzać zagroŝenie bezpieczeństwa i zdrowia ludzi. W obrębie projektowanego zagospodarowania terenu nie występują elementy mogące stwarzać zagroŝenie bezpieczeństwa i zdrowia ludzi. 6.0.ZagroŜenia wystepujące podczas realizacji robót. W trakcie realizacji robót nie przewiduje się wystąpienia zagroŝeń wyjątkowych poza zagroŝeniami typowymi dla robót budowlanych. 7.0.Prowadzenie instruktaŝu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych. Pracownicy muszą być przeszkoleni w zakresie bezpieczeństwa i higieny pracy przed dopuszczeniem do pracy. Roboty budowlano-montaŝowe naleŝy prowadzić zgodnie z zatwierdzonym planem bezpieczeństwa i ochrony zdrowia sporządzonym przez kierownika budowy. Pracownicy zatrudnieni przy pracach montaŝowych muszą być przed rozpoczęciem prac zapoznani z kolejnością robót.

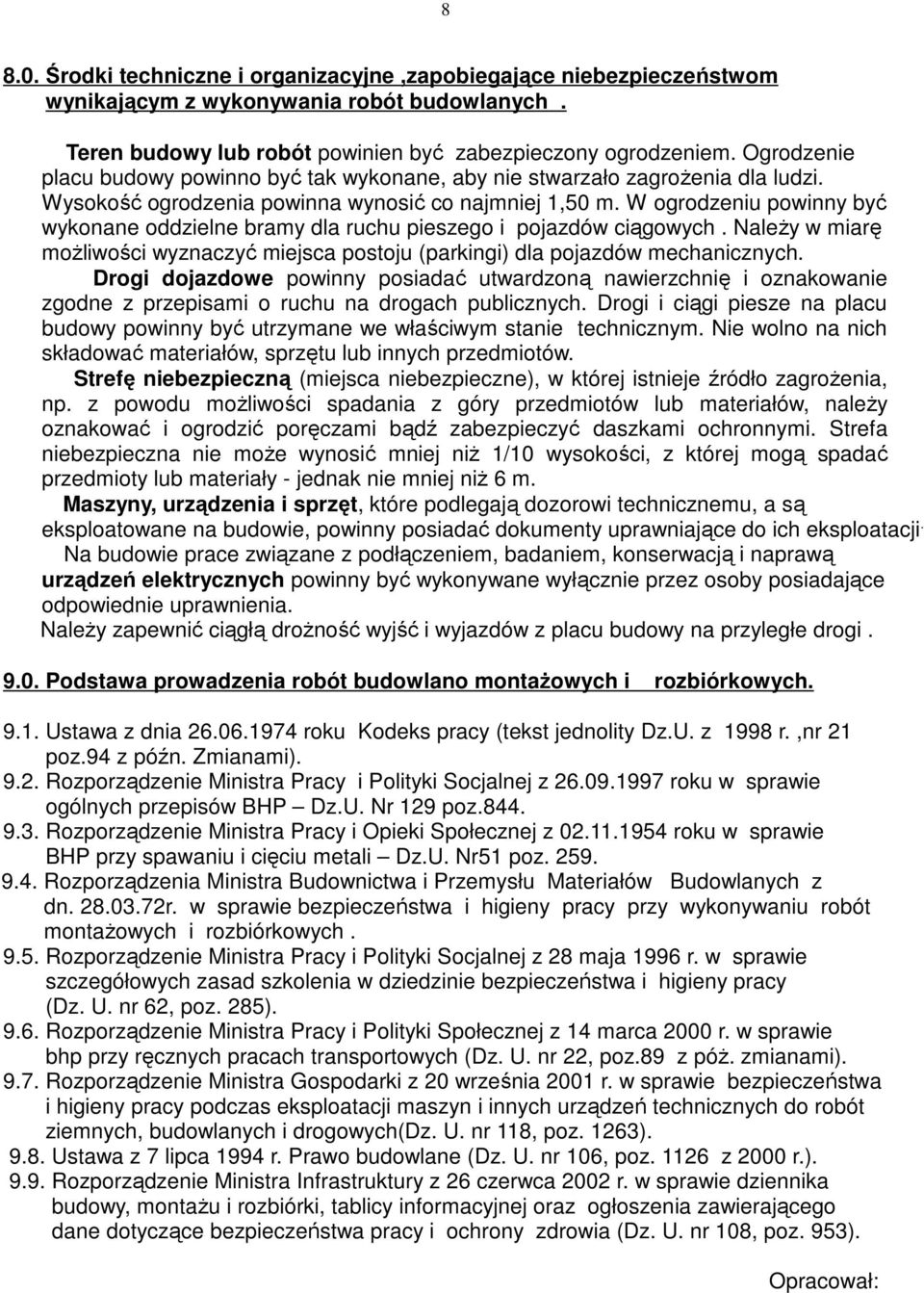

8 Środki techniczne i organizacyjne,zapobiegające niebezpieczeństwom wynikającym z wykonywania robót budowlanych. Teren budowy lub robót powinien być zabezpieczony ogrodzeniem. Ogrodzenie placu budowy powinno być tak wykonane, aby nie stwarzało zagroŝenia dla ludzi. Wysokość ogrodzenia powinna wynosić co najmniej 1,50 m. W ogrodzeniu powinny być wykonane oddzielne bramy dla ruchu pieszego i pojazdów ciągowych. NaleŜy w miarę moŝliwości wyznaczyć miejsca postoju (parkingi) dla pojazdów mechanicznych. Drogi dojazdowe powinny posiadać utwardzoną nawierzchnię i oznakowanie zgodne z przepisami o ruchu na drogach publicznych. Drogi i ciągi piesze na placu budowy powinny być utrzymane we właściwym stanie technicznym. Nie wolno na nich składować materiałów, sprzętu lub innych przedmiotów. Strefę niebezpieczną (miejsca niebezpieczne), w której istnieje źródło zagroŝenia, np. z powodu moŝliwości spadania z góry przedmiotów lub materiałów, naleŝy oznakować i ogrodzić poręczami bądź zabezpieczyć daszkami ochronnymi. Strefa niebezpieczna nie moŝe wynosić mniej niŝ 1/10 wysokości, z której mogą spadać przedmioty lub materiały - jednak nie mniej niŝ 6 m. Maszyny, urządzenia i sprzęt, które podlegają dozorowi technicznemu, a są eksploatowane na budowie, powinny posiadać dokumenty uprawniające do ich eksploatacji. Na budowie prace związane z podłączeniem, badaniem, konserwacją i naprawą urządzeń elektrycznych powinny być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia. NaleŜy zapewnić ciągłą droŝność wyjść i wyjazdów z placu budowy na przyległe drogi Podstawa prowadzenia robót budowlano montaŝowych i rozbiórkowych Ustawa z dnia roku Kodeks pracy (tekst jednolity Dz.U. z 1998 r.,nr 21 poz.94 z późn. Zmianami) Rozporządzenie Ministra Pracy i Polityki Socjalnej z roku w sprawie ogólnych przepisów BHP Dz.U. Nr 129 poz Rozporządzenie Ministra Pracy i Opieki Społecznej z roku w sprawie BHP przy spawaniu i cięciu metali Dz.U. Nr51 poz Rozporządzenia Ministra Budownictwa i Przemysłu Materiałów Budowlanych z dn r. w sprawie bezpieczeństwa i higieny pracy przy wykonywaniu robót montaŝowych i rozbiórkowych Rozporządzenie Ministra Pracy i Polityki Socjalnej z 28 maja 1996 r. w sprawie szczegółowych zasad szkolenia w dziedzinie bezpieczeństwa i higieny pracy (Dz. U. nr 62, poz. 285) Rozporządzenie Ministra Pracy i Polityki Społecznej z 14 marca 2000 r. w sprawie bhp przy ręcznych pracach transportowych (Dz. U. nr 22, poz.89 z póŝ. zmianami) Rozporządzenie Ministra Gospodarki z 20 września 2001 r. w sprawie bezpieczeństwa i higieny pracy podczas eksploatacji maszyn i innych urządzeń technicznych do robót ziemnych, budowlanych i drogowych(dz. U. nr 118, poz. 1263) Ustawa z 7 lipca 1994 r. Prawo budowlane (Dz. U. nr 106, poz z 2000 r.) Rozporządzenie Ministra Infrastruktury z 26 czerwca 2002 r. w sprawie dziennika budowy, montaŝu i rozbiórki, tablicy informacyjnej oraz ogłoszenia zawierającego dane dotyczące bezpieczeństwa pracy i ochrony zdrowia (Dz. U. nr 108, poz. 953). Opracował:

9 ELEWACJA PÓŁNOCNA ELEWACJA WSCHODNIA ELEWACJA ZACHODNIA ELEWACJA POŁUDNIOWA PLAN SYTUACYJNY OBIEKT URZĄD SKARBOWY W SŁUPSKU UL.SZCZECIŃSKA 59 PRZEDMIOT RYSUNKU PLAN SYTUACYJNY PROJEKTOWAŁ SPECJALNOŚĆ NR UPRAWNIEŃ DATA PODPIS mgr inŝ. arch. JANUSZ KACZMAREK ARCHITEKT 493 / 88 / PW r. SPRAWDZIŁ PROFIL OPRACOWAŁ DATA PODPIS STUDIO PROJEKTOWE mgr inŝ. arch. MACIEJ ŚWIGOŃ r. NR RYS. 1 OPRACOWANIE OBJĘTE PRAWEM AUTORSKIM

10 x5 co25 co25 co25 3x5 co x5 5 2x5 5 2x5 5 2x5 5 2x5 5 cm ELEWACJA PÓŁNOCNA 1 : 200 Boniowanie styropian grub. 2 cm Opaska okienna szer. 15 cm styropian grub. 2 cm Boniowanie styropian grub. 2 cm OBIEKT URZĄD SKARBOWY W SŁUPSKU UL.SZCZECIŃSKA 59 PRZEDMIOT RYSUNKU KOLORYSTYKA ELEWACJI - ELEWACJA PÓŁNOCNA PROJEKTOWAŁ SPECJALNOŚĆ NR UPRAWNIEŃ DATA PODPIS mgr inŝ. arch. JANUSZ KACZMAREK ARCHITEKT 493 / 88 / PW r. SPRAWDZIŁ PROFIL OPRACOWAŁ DATA PODPIS SKALA STUDIO PROJEKTOWE mgr inŝ. arch. MACIEJ ŚWIGOŃ r. 1 : 200 NR RYS. 2 OPRACOWANIE OBJĘTE PRAWEM AUTORSKIM

11 x5 3x5 2x5 3x5 2x5 3x5 2x5 3x5 2x5 3x5 2x5 3x5 cm Boniowanie styropian grub. 2 cm Opaska okienna szer. 15cm styropian grub. 2 cm ELEWACJA POŁUDNIOWA 1 : 200 OBIEKT URZĄD SKARBOWY W SŁUPSKU UL.SZCZECIŃSKA 59 PRZEDMIOT RYSUNKU KOLORYSTYKA ELEWACJI - ELEWACJA POŁUDNIOWA PROJEKTOWAŁ SPECJALNOŚĆ NR UPRAWNIEŃ DATA PODPIS mgr inŝ. arch. JANUSZ KACZMAREK ARCHITEKT 493 / 88 / PW r. SPRAWDZIŁ PROFIL OPRACOWAŁ DATA PODPIS SKALA STUDIO PROJEKTOWE mgr inŝ. arch. MACIEJ ŚWIGOŃ r. 1 : 200 NR RYS. 3 OPRACOWANIE OBJĘTE PRAWEM AUTORSKIM

12 x5 ELEWACJA WSCHODNIA 1 : 200 Boniowanie styropian grub. 2 cm OBIEKT URZĄD SKARBOWY W SŁUPSKU UL.SZCZECIŃSKA 59 PRZEDMIOT RYSUNKU KOLORYSTYKA ELEWACJI - ELEWACJA WSCHODNIA PROJEKTOWAŁ SPECJALNOŚĆ NR UPRAWNIEŃ DATA mgr inŝ. arch. JANUSZ KACZMAREK ARCHITEKT 493 / 88 / PW r. SPRAWDZIŁ PODPIS PROFIL OPRACOWAŁ DATA PODPIS SKALA STUDIO PROJEKTOWE mgr inŝ. arch. MACIEJ ŚWIGOŃ r. 1 : 200 NR RYS. 4 OPRACOWANIE OBJĘTE PRAWEM AUTORSKIM

13 ELEWACJA ZACHODNIA 1 : 200 KOLORYSTYKA ELEWACJI - ELEWACJA ZACHODNIA PROFIL OPRACOWAŁ DATA PODPIS SKALA STUDIO PROJEKTOWE mgr inŝ. arch. MACIEJ ŚWIGOŃ r. 1 : 200 NR RYS. 5 OPRACOWANIE OBJĘTE PRAWEM AUTORSKIM 3x5 3x5 2x5 3x5 2x5 3x5 2x5 3x5 2x5 3x5 2x5 3x5 2x5 3x5 cm 3x5 OBIEKT URZĄD SKARBOWY W SŁUPSKU UL.SZCZECIŃSKA 59 PRZEDMIOT RYSUNKU PROJEKTOWAŁ SPECJALNOŚĆ NR UPRAWNIEŃ DATA PODPIS mgr inŝ. arch. JANUSZ KACZMAREK ARCHITEKT 493 / 88 / PW r. SPRAWDZIŁ
