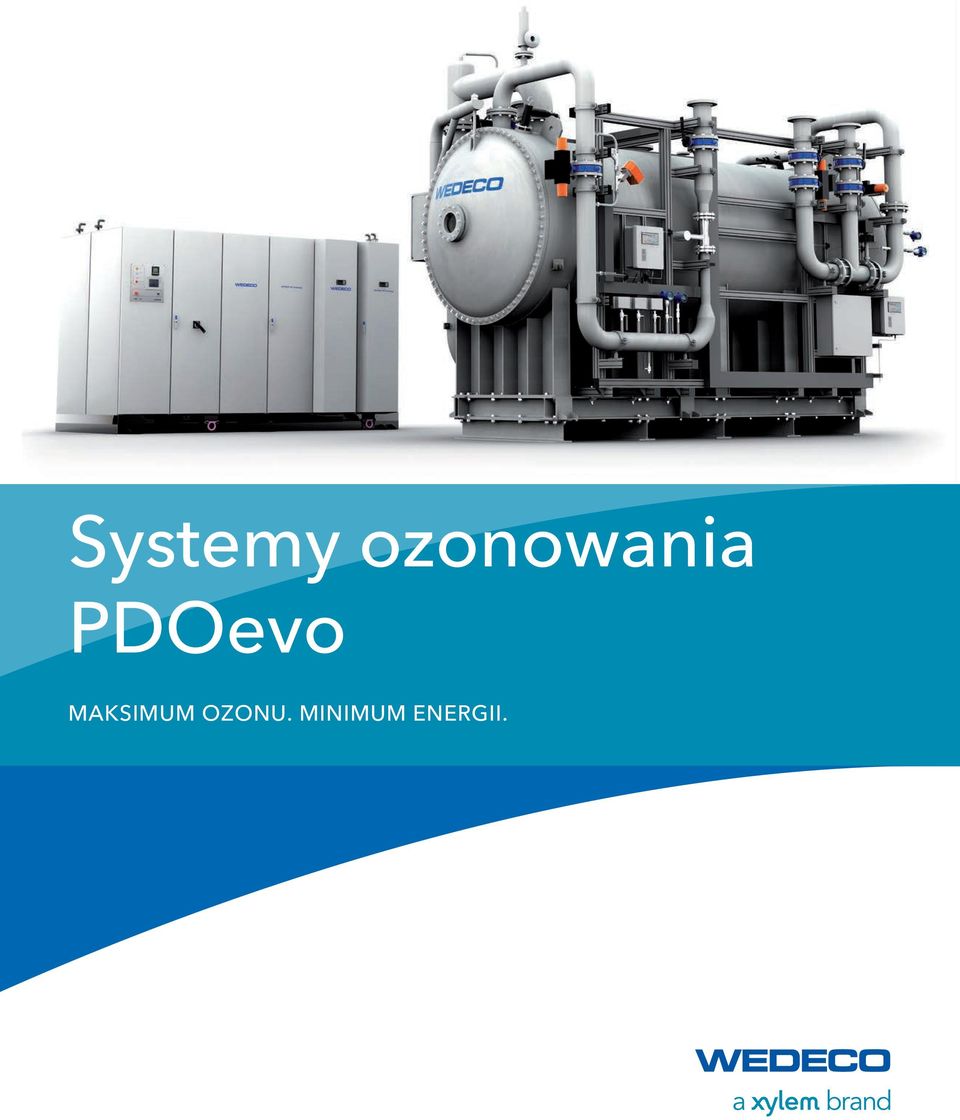

Systemy ozonowania PDOevo MAKSIMUM OZONU. MINIMUM ENERGII.

Transkrypt

1 Systemy ozonowania PDOevo MAKSIMUM OZONU. MINIMUM ENERGII.

2 Ozon. Skuteczny i przyjazny dla środowiska. Ozon to jeden z najsilniejszych dostępnych komercyjnie utleniaczy. Jest on powszechnie stosowany w procesie uzdatniania wody i oczyszczania ścieków w zakładach komunalnych. Ozon ma właściwości utleniające i jest przyjaznym środowisku środkiem do oczyszczania. Zanieczyszczenia, zapachy i mikroorganizmy są bezpośrednio niszczone w procesie utleniania bez tworzenia szkodliwych chlorowanych produktów ubocznych. Dzięki rozkładaniu się do tlenu podczas reakcji, ozon stanowi skuteczną i przyjazną dla środowiska alternatywę dla utleniania chlorem, absorpcji (węgiel aktywny) lub innych procesów separacji (technologia membranowa). Zalety ozonu Ozon eliminuje bakterie, wirusy oraz inne zanieczyszczenia organiczne i nieorganiczne Ozon może zastąpić szkodliwe substancje chemiczne, takie jak chlor, lub znacząco zmniejszyć ich poziom Ozon działa jako flokulant, pomagając usunąć minerały takie jak żelazo i mangan Ozon nie pozostawia chlorowanych produktów ubocznych ani nieprzyjemnego chemicznego smaku czy woni Ozon wytwarzany jest w miejscu instalacji w bezpieczny sposób z możliwością sterowania powietrzem/tlenem i zasilaniem Nie ma konieczności przechowywania i używania utleniaczy lub innych środków chemicznych Utleniające działanie ozonu Ozon szybko reaguje z dużą liczbą związków chemicznych. Tym samym związki te są atakowane bezpośrednio przez cząsteczki ozonu lub pośrednio poprzez tymczasowo występujące rodniki hydroksylowe. Najlepiej, aby ozon został całkowicie zużyty w tym procesie reakcyjnym, uwalniając wyłącznie tlen. W przypadku ozonu pozostającego w gazie odlotowym, pozostałości te są przekształcane z powrotem w tlen przez destruktor ozonu resztkowego. Poprzez łączenie ozonu z promieniowaniem UV lub nadtlenkiem wodoru, tworzą się zaawansowane procesy utleniania, które są w stanie ograniczyć ilość nawet najbardziej trwałych substancji. Te zaawansowane procesy utleniania (AOP) pomagają unieszkodliwić inne, wcześniej nierozkładające się zanieczyszczenia. Generator ozonu Głównym elementem w produkcji ozonu jest generator ozonu lokalnie produkujący gaz z tlenu. Seria generatorów ozonu Wedeco PDOevo jest idealnym rozwiązaniem dla projektantów instalacji i użytkowników końcowych, którzy oczekują niezawodnej i wydajnej produkcji dużych ilości ozonu. Jest to możliwe, ponieważ generatory ozonu PDOevo zostały zaprojektowane i wykonane z myślą o wymaganiach klienta. W wyniku tego powstał jeden z najbardziej kompaktowych, oszczędnych i niezawodnych systemów generowania ozonu, który jest w stanie wyprodukować od 18 do 300 kg ozonu na godzinę. Systemy ozonowania Wedeco PDOevo zapewniają maksymalną wydajność oraz wiele możliwości dostosowania systemu do potrzeb użytkownika. Systemy PDOevo wzbogacone są o zaawansowaną technologię elektrod Effizon evo 2G i udoskonaloną konstrukcję generatora. W rezultacie oferowane rozwiązania nie mają sobie równych pod względem wydajności, efektywności i stabilności operacyjnej. Elektrody Effizon evo 2G są kluczowym elementem wykorzystującym w efektywny sposób tlen i energię do produkcji ozonu. Proces produkcji ozonu wymaga również wody chłodzącej, której zadaniem jest odprowadzanie ciepła i zapewnienie sprawnie przebiegającego procesu. Wyróżnikiem wysokiej wydajności, elastyczności oraz niezawodności systemów ozonowania Wedeco jest zaawansowane współdziałanie wszystkich tych elementów i procesów. 2

3 Czynniki, które zapewniają wysoką wydajność, elastyczność i niezawodność ENERGIA Nowoczesne systemy ozonowania wymagają mniej energii niż przewidywano. Produkując ozon z wykorzystaniem elektrod Effizon evo 2G, udało nam się obniżyć zużycie energii nawet o 25%. Oznacza to, że systemy Wedeco znajdują się w gronie najbardziej wydajnych energetycznie instalacji, jakie są obecnie gdziekolwiek stosowane. TLEN Technologia Effizon evo 2G pozwala obniżyć dozowanie azotu aż trzydziestokrotnie w stosunku do porównywalnych rozwiązań konkurencyjnych. To zdecydowanie ogranicza powstawanie tlenków azotu (NOx), jak również rozwiązuje potencjalne problemy z korozją i wydajnością. Co więcej, technika ta jest odporna na działanie podwyższonych stężeń węglowodorów (THC) w dostarczanym gazie zasilającym. Pozwala to na dużą elastyczność przy wyborze potencjalnych dostawców gazu. Elastyczność ta nawet poszerza zakres stosowanych tlenowych gazów zasilających. Generatory Wedeco mogą być zaprojektowane i dostarczone w formie gotowej do wykorzystania różnych źródeł tlenu, takich jak powietrze, ciekły tlen lub też tlen wytwarzany w miejscu instalacji w procesie adsorpcji zmiennociśnieniowej. WODA CHŁODZĄCA Chłodzenie elektrod wodą chłodzącą ma bezpośredni wpływ na sprawność instalacji. Generatory PDOevo osiągają maksymalną wydajność produkcji ozonu, nawet w sytuacji, gdy temperatury wody chłodzącej dochodzą do 35 C. Ulepszone rozwiązania konstrukcyjne generatorów hydraulicznych poprawiają proces odprowadzania ciepła i jednocześnie ograniczają naprężenia mechaniczne elektrody. Chłodzenie zasilacza jest dostosowane do koncepcji chłodzenia, w której wykorzystuje się powietrze bądź wodę, w zależności od typu systemu. 3

4 Generatory ozonu PDOevo. Indywidualnie dopasowane do wymogów instalacji. Generatory ozonu PDOevo zostały zaprojektowane tak, aby wytwarzać duże ilości ozonu w sposób niezawodny i wydajny. Seria PDOevo może być również dostosowana do potrzeb oraz idealnie zintegrowana z lokalnymi warunkami oraz procesami. Systemy ozonowania PDOevo dostępne są w dwóch podstawowych konfiguracjach: konfiguracja Greenline, której koszty eksploatacji są jednymi z najbardziej konkurencyjnych na rynku dzięki niezwykle niskiemu zużyciu energii oraz konfiguracja Smartline, która oferuje prawdziwie niskie nakłady inwestycyjne bez uszczerbku dla niezawodności i łatwości obsługi Armatura jest wykonana wyłącznie ze stali nierdzewnej i została wyposażona w niezbędne oraz dostępne opcjonalnie narzędzia monitorujące i wykonujące pomiary stężenia. Wszystkie akcesoria i przyrządy rozmieszczono w sposób ułatwiający obsługę, konserwację oraz sterowanie. Wszelkie przyłącza są projektowane zgodnie z wymogami lokalnej instalacji. Generator ozonu jest wyposażony z obu stron w elektrody Effizon evo. Rozmiary urządzenia zmniejszono o 20% dzięki optymalnemu umieszczeniu zbiornika generatora, armatury i szafek elektrycznych. System klimatyzacji oddziela elementy elektryczne od otoczenia i zapewnia klasę ochrony IP 54. To pozwala na pracę w warunkach działania wysokiej temperatury (do 35 C) i wysokiej wilgotności (do 90%) oraz w środowisku trudnym czy narażonym na pylenie. System sterowania i monitoringu Wewnętrzna sterowanie i monitoring produkcji ozonu realizowane są za pomocą sterownika PLC i lokalnego panelu interfejsu użytkownika. W zależności od wymagań klienta, możliwe jest zastosowanie znanych marek, takich jak Allen Bradley, Mitsubishi, Schneider czy Siemens. Dostępne jako opcja są interfejsy sieciowe, takie jak Profibus, Modbus lub Ethernet

5 Maksimum ozonu. Minimum energii. Elektroda Effizon evo 2G, podstawowy element każdego systemu ozonowania PDOevo, umożliwia osiągnięcie poziomu niezawodności i efektywności energetycznej, która jest nierealna przy stosowaniu większości innych technologii elektrod. Charakterystyczna cecha tej elektrody to jej unikalna podwójna szczelina zwiększająca wydajność produkcji ozonu. Ozon jest wytwarzany po obu stronach dielektryka, tym samym obniżając jednostkowe zużycie energii i zwiększając produkcję. Elektrody są wykonane z materiału obojętnego, co czyni je bardzo odpornymi na korozję. Oznacza to, że generatory ozonu Wedeco są w zasadzie bezobsługowe, dzięki czemu wszelkie regularne czyszczenie lub wymiana elektrod nie są konieczne. Ogólnie zoptymalizowany układ i geometria zbiornika to kolejne elementy zwiększające efektywność produkcji ozonu, pozwalające jednocześnie osiągać niskie jednostkowe zużycie energii. Wytwarzanie ozonu przy pomocy cichego wyładowania elektrycznego Elektrody Effizon evo 2G generują ozon dzięki zastosowaniu zasady cichego wyładowania elektrycznego, przekształcając cząsteczki tlenu w ozon. Pole o wysokim napięciu podawane jest pomiędzy uziemioną rurę a elektrodę, które są oddzielone za pomocą dielektryka. Frakcja cząsteczek tlenu ulega podzieleniu w polu elektrycznym i spontanicznie tworzy molekuły ozonu przez połączenie się z inną cząsteczką tlenu. 5

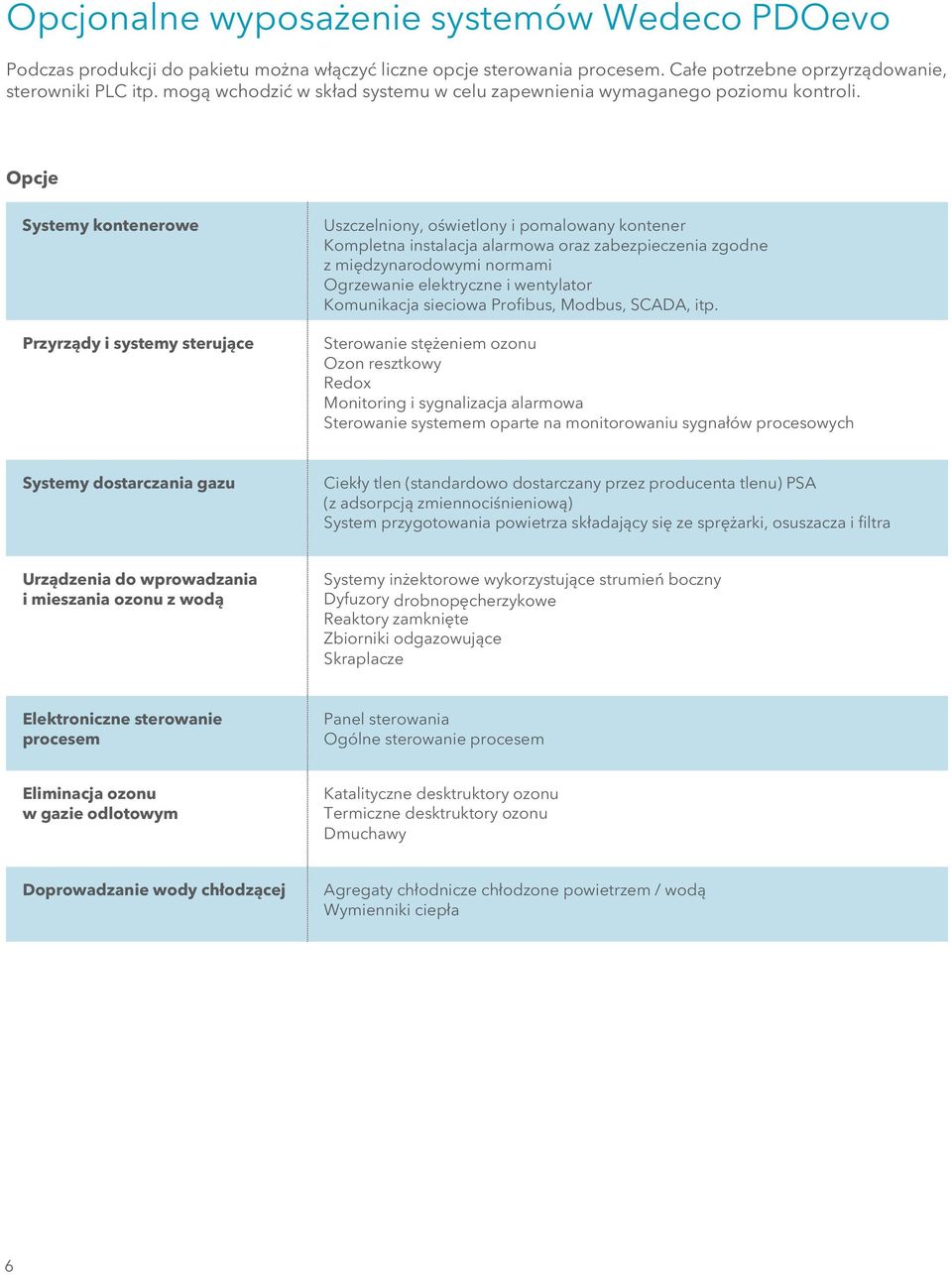

6 Opcjonalne wyposażenie systemów Wedeco PDOevo Podczas produkcji do pakietu można włączyć liczne opcje sterowania procesem. Całe potrzebne oprzyrządowanie, sterowniki PLC itp. mogą wchodzić w skład systemu w celu zapewnienia wymaganego poziomu kontroli. Opcje Systemy kontenerowe Przyrządy i systemy sterujące Uszczelniony, oświetlony i pomalowany kontener Kompletna instalacja alarmowa oraz zabezpieczenia zgodne z międzynarodowymi normami Ogrzewanie elektryczne i wentylator Komunikacja sieciowa Profibus, Modbus, SCADA, itp. Sterowanie stężeniem ozonu Ozon resztkowy Redox Monitoring i sygnalizacja alarmowa Sterowanie systemem oparte na monitorowaniu sygnałów procesowych Systemy dostarczania gazu Ciekły tlen (standardowo dostarczany przez producenta tlenu) PSA (z adsorpcją zmiennociśnieniową) System przygotowania powietrza składający się ze sprężarki, osuszacza i filtra Urządzenia do wprowadzania i mieszania ozonu z wodą Systemy inżektorowe wykorzystujące strumień boczny Dyfuzory drobnopęcherzykowe Reaktory zamknięte Zbiorniki odgazowujące Skraplacze Elektroniczne sterowanie procesem Panel sterowania Ogólne sterowanie procesem Eliminacja ozonu w gazie odlotowym Katalityczne desktruktory ozonu Termiczne desktruktory ozonu Dmuchawy Doprowadzanie wody chłodzącej Agregaty chłodnicze chłodzone powietrzem / wodą Wymienniki ciepła 6

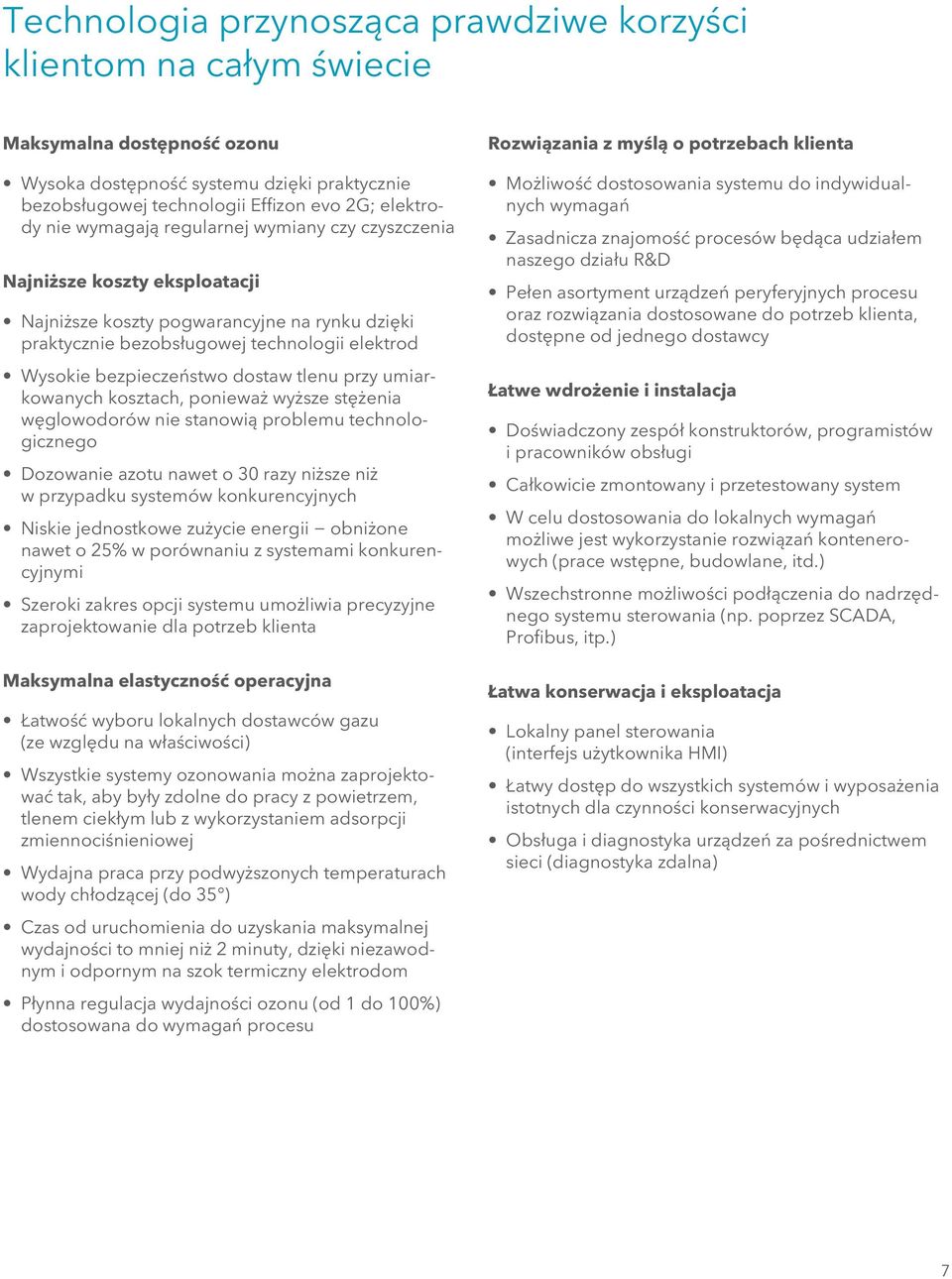

7 Technologia przynosząca prawdziwe korzyści klientom na całym świecie Maksymalna dostępność ozonu Wysoka dostępność systemu dzięki praktycznie bezobsługowej technologii Effizon evo 2G; elektrody nie wymagają regularnej wymiany czy czyszczenia Najniższe koszty eksploatacji Najniższe koszty pogwarancyjne na rynku dzięki praktycznie bezobsługowej technologii elektrod Wysokie bezpieczeństwo dostaw tlenu przy umiarkowanych kosztach, ponieważ wyższe stężenia węglowodorów nie stanowią problemu technologicznego Dozowanie azotu nawet o 30 razy niższe niż w przypadku systemów konkurencyjnych Niskie jednostkowe zużycie energii obniżone nawet o 25% w porównaniu z systemami konkurencyjnymi Szeroki zakres opcji systemu umożliwia precyzyjne zaprojektowanie dla potrzeb klienta Maksymalna elastyczność operacyjna Łatwość wyboru lokalnych dostawców gazu (ze względu na właściwości) Wszystkie systemy ozonowania można zaprojektować tak, aby były zdolne do pracy z powietrzem, tlenem ciekłym lub z wykorzystaniem adsorpcji zmiennociśnieniowej Wydajna praca przy podwyższonych temperaturach wody chłodzącej (do 35 ) Czas od uruchomienia do uzyskania maksymalnej wydajności to mniej niż 2 minuty, dzięki niezawodnym i odpornym na szok termiczny elektrodom Płynna regulacja wydajności ozonu (od 1 do 100%) dostosowana do wymagań procesu Rozwiązania z myślą o potrzebach klienta Możliwość dostosowania systemu do indywidualnych wymagań Zasadnicza znajomość procesów będąca udziałem naszego działu R&D Pełen asortyment urządzeń peryferyjnych procesu oraz rozwiązania dostosowane do potrzeb klienta, dostępne od jednego dostawcy Łatwe wdrożenie i instalacja Doświadczony zespół konstruktorów, programistów i pracowników obsługi Całkowicie zmontowany i przetestowany system W celu dostosowania do lokalnych wymagań możliwe jest wykorzystanie rozwiązań kontenerowych (prace wstępne, budowlane, itd.) Wszechstronne możliwości podłączenia do nadrzędnego systemu sterowania (np. poprzez SCADA, Profibus, itp.) Łatwa konserwacja i eksploatacja Lokalny panel sterowania (interfejs użytkownika HMI) Łatwy dostęp do wszystkich systemów i wyposażenia istotnych dla czynności konserwacyjnych Obsługa i diagnostyka urządzeń za pośrednictwem sieci (diagnostyka zdalna) 7
