Systemy ozonowania DLA WODY CHŁODZĄCEJ

Transkrypt

1 Systemy ozonowania DLA WODY CHŁODZĄCEJ

2 Ozon doskonały środek utleniający/dezynfekujący do uzdatniania wody chłodzącej Systemy chłodzenia zapewniają idealne warunki dla wzrostu bakterii, legionelli, glonów, grzybów i mięczaków, które mogą przywierać do powierzchni rur, wymienników ciepła i chłodni kominowych. Skutkiem mogą być spadki efektywności transferu ciepła, większa korozja oraz potencjalna awaria systemu. Poprzez bezpośrednie utlenianie, ozon usuwa te organizmy oraz zapobiega ich wzrostowi przy jednoczesnej redukcji poziomu zanieczyszczeń (np. AOX i COD). W przeciwieństwie do konwencjonalnych biocydów opartych na halogenach, ozon nie tworzy niepożądanych produktów ubocznych takich jak halony (AOX). Prosty, w pełni zautomatyzowany proces Wedle ogólnie przyjętej zasady, ozon wytwarzany jest w miejscu zastosowania z powietrza lub tlenu i wprowadzany bezpośrednio do wody chłodzącej. Pod pewnymi warunkami możliwe jest również wprowadzenie ozonu bezpośrednio do zbiornika chłodni kominowej. Po rozpuszczeniu w wodzie, ozon rozpoczyna utlenianie organicznych zanieczyszczeń i mikroorgani-zmów. Dozowanie jest regulowane automatycznie poprzez programowalny sterownik logiczny (PLC) i dostosowane do aktualnego zapotrzebowania. Ozon, w połączeniu z odpowiednim środkiem antykorozyjnym i antyskalantem, stanowi optymalne rozwiązanie do stosowania w wodzie chłodzącej. Zalety» Większa moc dezynfekcji» Zapewnienie doskonałej jakości wody chłodzącej» Wysoka efektywność zwalczania legionelli» Nie wymaga przechowywania czy obchodzenia się z niebezpiecznymi chemikaliami i biocydami» Woda spustowa spełnia najsurowsze normy dla AOX i COD» Zapobiega wzrostowi mikroorganizmów» Większa efektywność systemu chłodzenia dzięki lepszemu transferowi ciepła» W pełni zautomatyzowany proces» Nie powstają szkodliwe produkty uboczne» Krótszy czas przestoju podczas czyszczenia» Łatwa integracja z istniejącymi instalacjami Schemat przepływu typowego systemu ozonowania wody chłodzącej Opcje gazu zasilającego: Płynny tlen, suche powietrze tlen PSA Chłodnia kominowa Woda uzupełniająca Opcja Generator ozonu PLC Antykorodanty i antyskalanty Opcja Pompa Wprowadzanie ozonu wspomagająca (pompa+inżektor) "Spust" Zbiornik wodny chłodni kominowej Główna pompa wody chłodzącej Wymiennik ciepła Monitorowanie ozonu

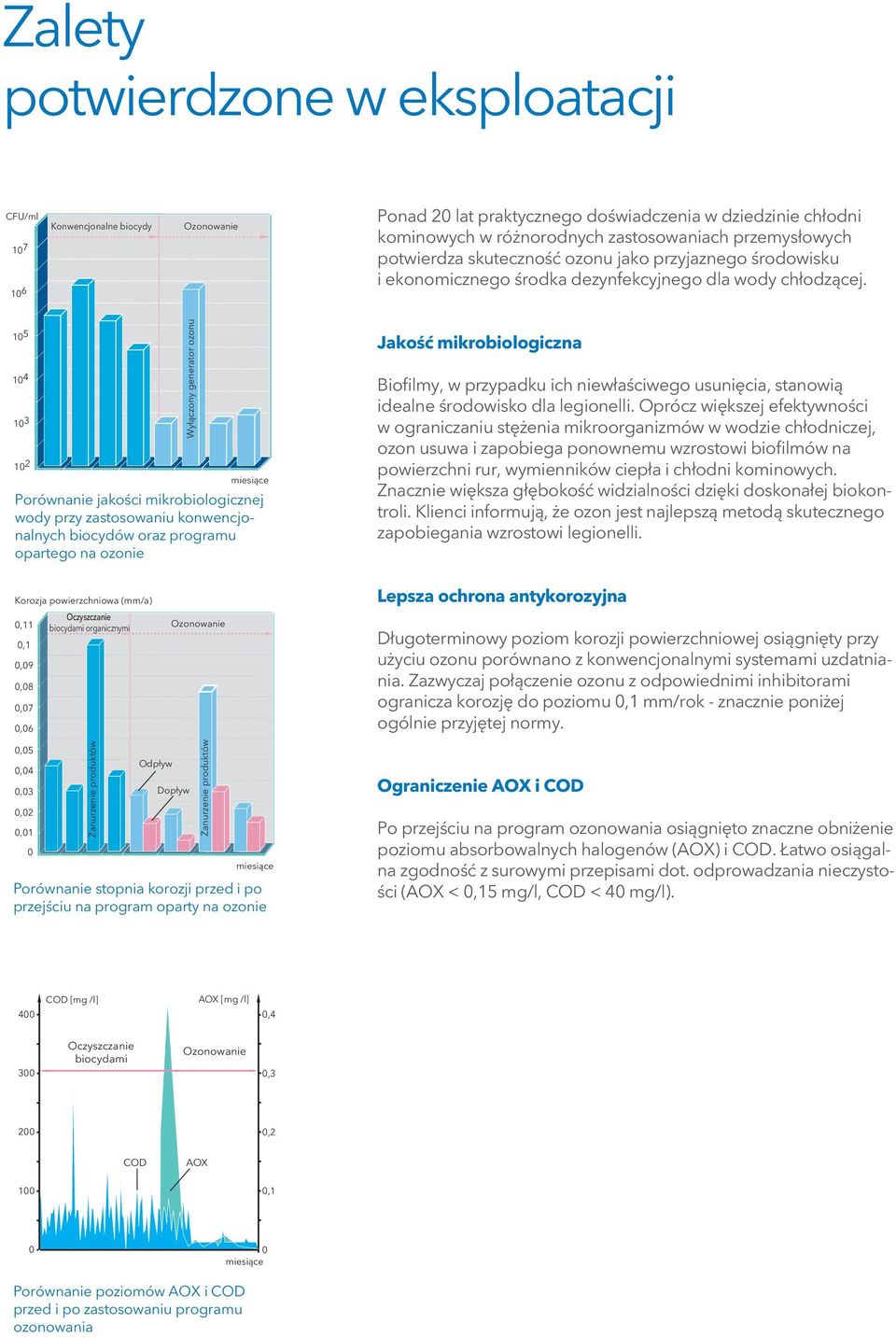

3 Zalety potwierdzone w eksploatacji CFU/ml Konwencjonalne biocydy Ozonowanie Ponad 20 lat praktycznego doświadczenia w dziedzinie chłodni kominowych w różnorodnych zastosowaniach przemysłowych potwierdza skuteczność ozonu jako przyjaznego środowisku i ekonomicznego środka dezynfekcyjnego dla wody chłodzącej Wyłączony generator ozonu miesiące Porównanie jakości mikrobiologicznej wody przy zastosowaniu konwencjonalnych biocydów oraz programu opartego na ozonie Jakość mikrobiologiczna Biofilmy, w przypadku ich niewłaściwego usunięcia, stanowią idealne środowisko dla legionelli. Oprócz większej efektywności w ograniczaniu stężenia mikroorganizmów w wodzie chłodniczej, ozon usuwa i zapobiega ponownemu wzrostowi biofilmów na powierzchni rur, wymienników ciepła i chłodni kominowych. Znacznie większa głębokość widzialności dzięki doskonałej biokontroli. Klienci informują, że ozon jest najlepszą metodą skutecznego zapobiegania wzrostowi legionelli. Korozja powierzchniowa (mm/a) 0,11 0,1 0,09 0,08 0,07 0,06 Oczyszczanie biocydami organicznymi Ozonowanie Lepsza ochrona antykorozyjna Długoterminowy poziom korozji powierzchniowej osiągnięty przy użyciu ozonu porównano z konwencjonalnymi systemami uzdatniania. Zazwyczaj połączenie ozonu z odpowiednimi inhibitorami ogranicza korozję do poziomu 0,1 mm/rok - znacznie poniżej ogólnie przyjętej normy. 0,05 0,04 0,03 0,02 0,01 0 Zanurzenie produktów Odpływ Dopływ Zanurzenie produktów miesiące Porównanie stopnia korozji przed i po przejściu na program oparty na ozonie Ograniczenie AOX i COD Po przejściu na program ozonowania osiągnięto znaczne obniżenie poziomu absorbowalnych halogenów (AOX) i COD. Łatwo osiągalna zgodność z surowymi przepisami dot. odprowadzania nieczystości (AOX < 0,15 mg/l, COD < 40 mg/l). 400 COD [mg /l] AOX [mg /l] 0,4 300 Oczyszczanie biocydami Ozonowanie 0, ,2 COD AOX 100 0,1 0 0 miesiące Porównanie poziomów AOX i COD przed i po zastosowaniu programu ozonowania

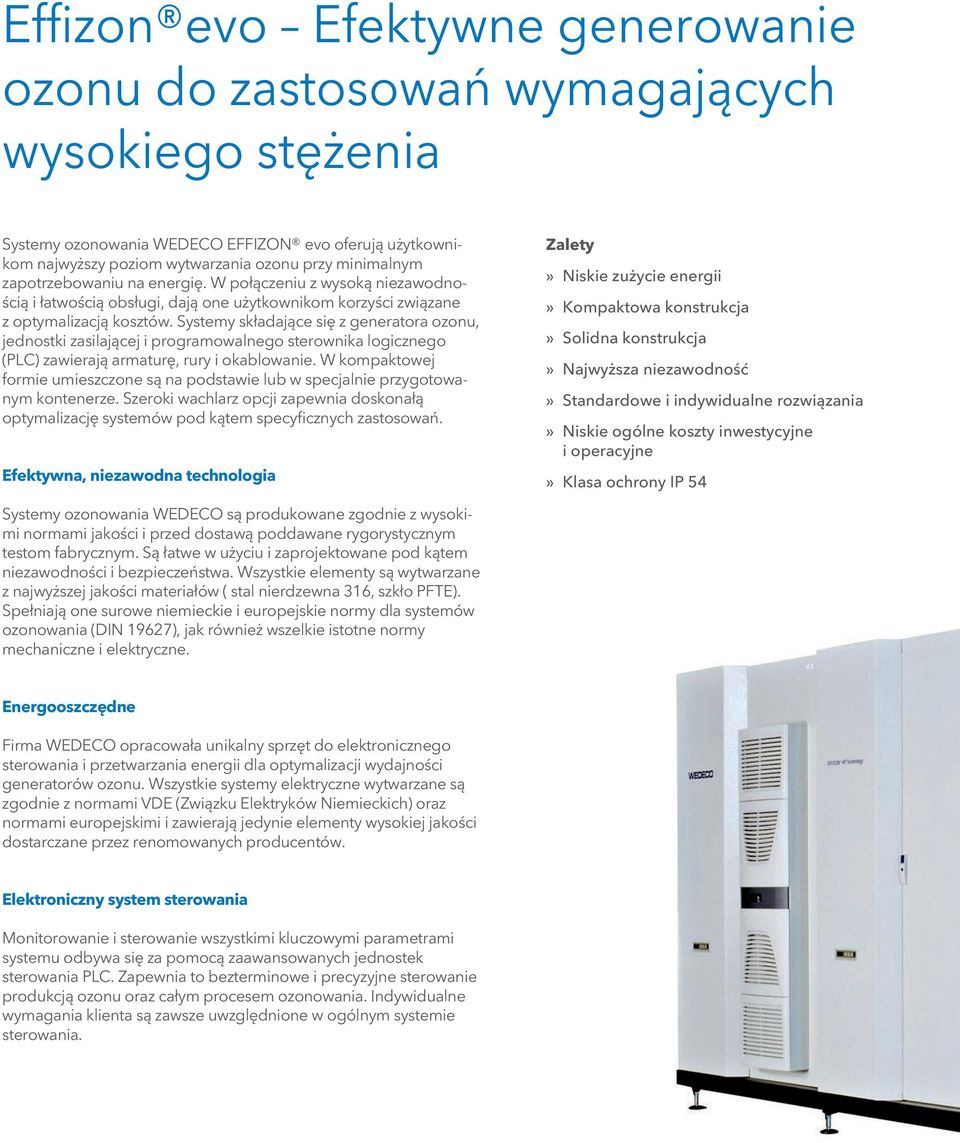

4 Effizon evo Efektywne generowanie ozonu do zastosowań wymagających wysokiego stężenia Systemy ozonowania WEDECO EFFIZON evo oferują użytkownikom najwyższy poziom wytwarzania ozonu przy minimalnym zapotrzebowaniu na energię. W połączeniu z wysoką niezawodnością i łatwością obsługi, dają one użytkownikom korzyści związane z optymalizacją kosztów. Systemy składające się z generatora ozonu, jednostki zasilającej i programowalnego sterownika logicznego (PLC) zawierają armaturę, rury i okablowanie. W kompaktowej formie umieszczone są na podstawie lub w specjalnie przygotowanym kontenerze. Szeroki wachlarz opcji zapewnia doskonałą optymalizację systemów pod kątem specyficznych zastosowań. Efektywna, niezawodna technologia Zalety» Niskie zużycie energii» Kompaktowa konstrukcja» Solidna konstrukcja» Najwyższa niezawodność» Standardowe i indywidualne rozwiązania» Niskie ogólne koszty inwestycyjne i operacyjne» Klasa ochrony IP 54 Systemy ozonowania WEDECO są produkowane zgodnie z wysokimi normami jakości i przed dostawą poddawane rygorystycznym testom fabrycznym. Są łatwe w użyciu i zaprojektowane pod kątem niezawodności i bezpieczeństwa. Wszystkie elementy są wytwarzane z najwyższej jakości materiałów ( stal nierdzewna 316, szkło PFTE). Spełniają one surowe niemieckie i europejskie normy dla systemów ozonowania (DIN 19627), jak również wszelkie istotne normy mechaniczne i elektryczne. Energooszczędne Firma WEDECO opracowała unikalny sprzęt do elektronicznego sterowania i przetwarzania energii dla optymalizacji wydajności generatorów ozonu. Wszystkie systemy elektryczne wytwarzane są zgodnie z normami VDE (Związku Elektryków Niemieckich) oraz normami europejskimi i zawierają jedynie elementy wysokiej jakości dostarczane przez renomowanych producentów. Elektroniczny system sterowania Monitorowanie i sterowanie wszystkimi kluczowymi parametrami systemu odbywa się za pomocą zaawansowanych jednostek sterowania PLC. Zapewnia to bezterminowe i precyzyjne sterowanie produkcją ozonu oraz całym procesem ozonowania. Indywidualne wymagania klienta są zawsze uwzględnione w ogólnym systemie sterowania.

5 System ozonowania OCS-GSO Wymiennik ciepła zanieczyszczony w wyniku konwencjonalnego programu oczyszczania Wymiennik ciepła po przejściu na system ozonowania System ozonowania SMO 800 S

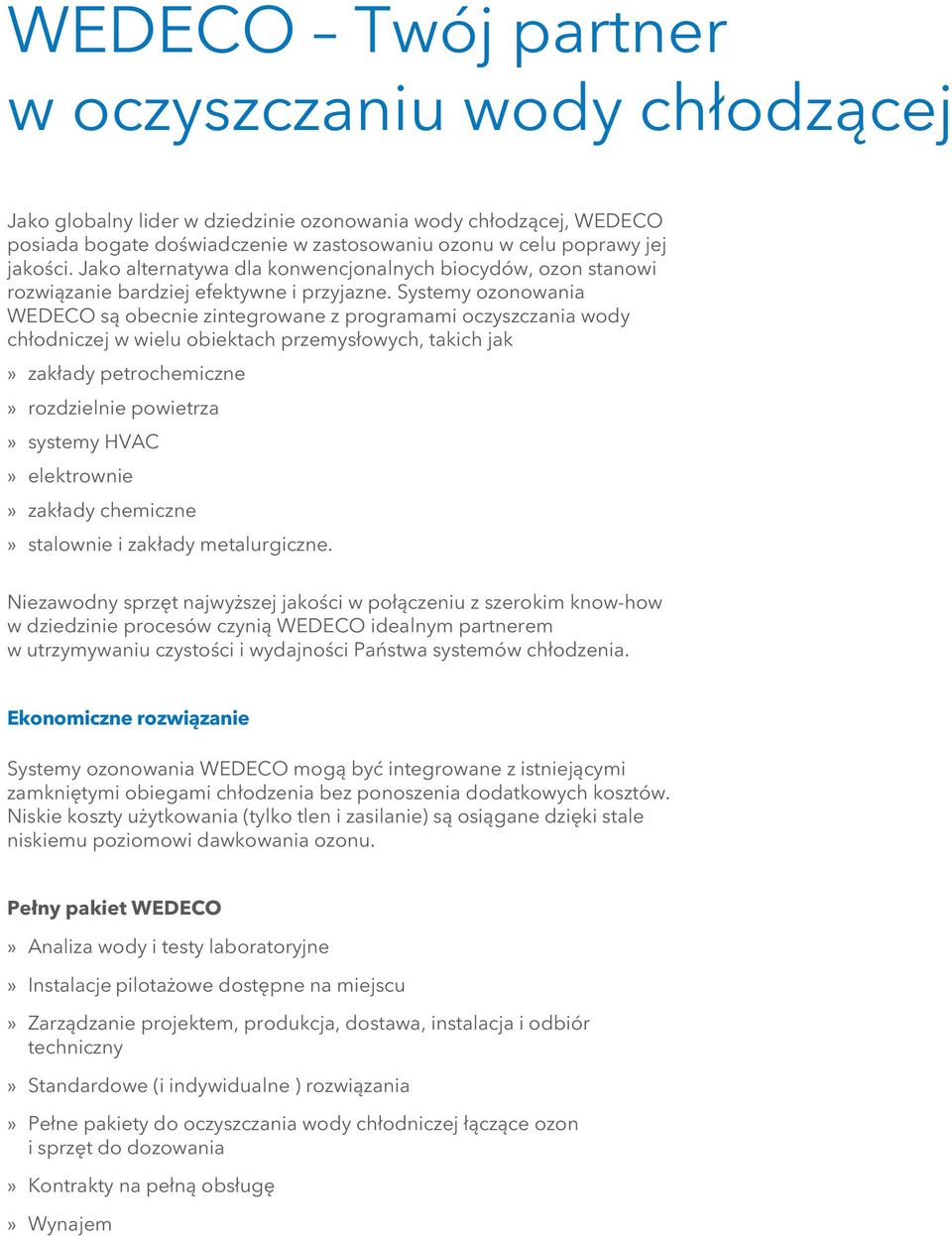

6 WEDECO Twój partner w oczyszczaniu wody chłodzącej Jako globalny lider w dziedzinie ozonowania wody chłodzącej, WEDECO posiada bogate doświadczenie w zastosowaniu ozonu w celu poprawy jej jakości. Jako alternatywa dla konwencjonalnych biocydów, ozon stanowi rozwiązanie bardziej efektywne i przyjazne. Systemy ozonowania WEDECO są obecnie zintegrowane z programami oczyszczania wody chłodniczej w wielu obiektach przemysłowych, takich jak» zakłady petrochemiczne» rozdzielnie powietrza» systemy HVAC» elektrownie» zakłady chemiczne» stalownie i zakłady metalurgiczne. Niezawodny sprzęt najwyższej jakości w połączeniu z szerokim know-how w dziedzinie procesów czynią WEDECO idealnym partnerem w utrzymywaniu czystości i wydajności Państwa systemów chłodzenia. Ekonomiczne rozwiązanie Systemy ozonowania WEDECO mogą być integrowane z istniejącymi zamkniętymi obiegami chłodzenia bez ponoszenia dodatkowych kosztów. Niskie koszty użytkowania (tylko tlen i zasilanie) są osiągane dzięki stale niskiemu poziomowi dawkowania ozonu. Pełny pakiet WEDECO» Analiza wody i testy laboratoryjne» Instalacje pilotażowe dostępne na miejscu» Zarządzanie projektem, produkcja, dostawa, instalacja i odbiór techniczny» Standardowe (i indywidualne ) rozwiązania» Pełne pakiety do oczyszczania wody chłodniczej łączące ozon i sprzęt do dozowania» Kontrakty na pełną obsługę» Wynajem

7 Kontenerowe systemy ozonowania typu SMO Kompaktowy kontenerowy system ozonowania wody chłodzącej w rozdzielni powietrza Kontenerowe systemy ozonowania typu SMO

8 1) Roślinne tkanki przewodzące, transportującewgórę rośliny wodęzsubstancjami odżywczymi pobranymi zgleby przez korzenie 2) Wiodąca na świecie zajmująca się technologiami wody Zatrudniamy 12 tysięcy pracowników połączonych wspólnym celem: tworzenie innowacyjnych rozwiązań pozwalających na zapewnianie światowych potrzeb związanych ztechnologiami wody. Opracowywanie nowych technologii, które usprawnią sposób wykorzystania wody, jej oszczędzanie oraz ponowne wykorzystanie wprzyszłości ma kluczowe znaczenie dla naszej pracy. Transportujemy, uzdatniamy, analizujemy izwracamy wodę do środowiska, pomagamy również ludziom wskutecznym wykorzystywaniu wody wich domach, zakładach igospodarstwach. Nawiązaliśmy silne, długotrwałe relacje zklientami w ponad 150 krajach, dzięki skutecznemu połączeniu produktów wiodących marek oraz ekspertyz zastosowań wspieranych dziedzictwem innowacji. Dodatkowe informacje na temat usług oferowanych przez Xylem można znaleźć na stronie xylem.pl lub xyleminc.com Pytania można również kierować na ogólny adres zapytania.polska@xyleminc.com Biura Regionalne w Polsce: BRWz - Warszawa zachodnia brwz.polska@xyleminc.com BRWw - Warszawa wschodnia brww.polska@xyleminc.com BRG - Gdańsk brg.polska@xyleminc.com BRP - Poznań brp.polska@xyleminc.com BRD - śląskie, opolskie, dolnośląskie brd.polska@xyleminc.com Xylem Water Solutions Polska Sp. z o.o. Dawidy, ul. Warszawska Raszyn tel fax zapytania.polska@xyleminc.com
