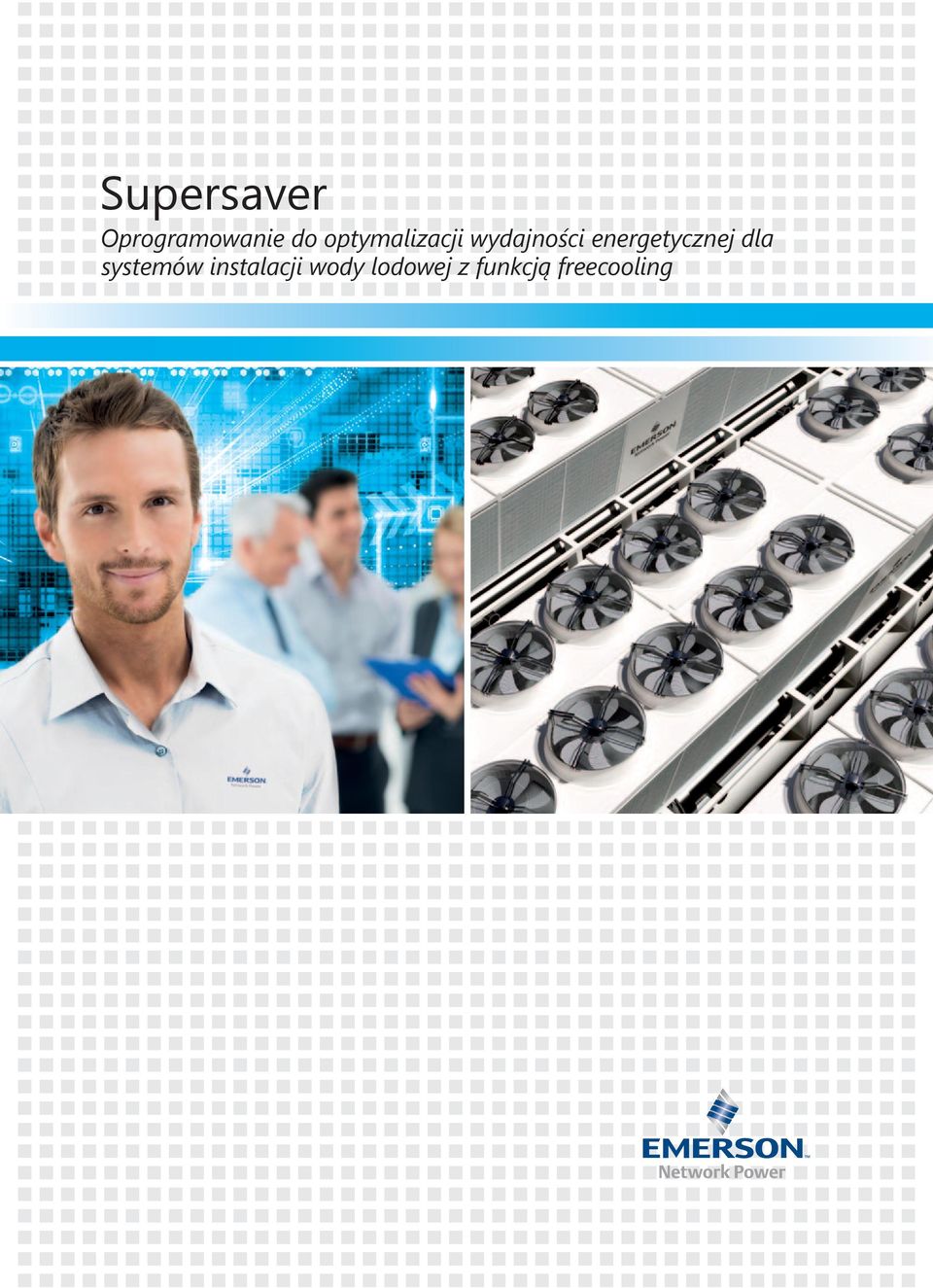

1 Supersaver Oprogramowanie do optymalizacji wydajności energetycznej dla systemów instalacji wody lodowej z funkcją freecooling

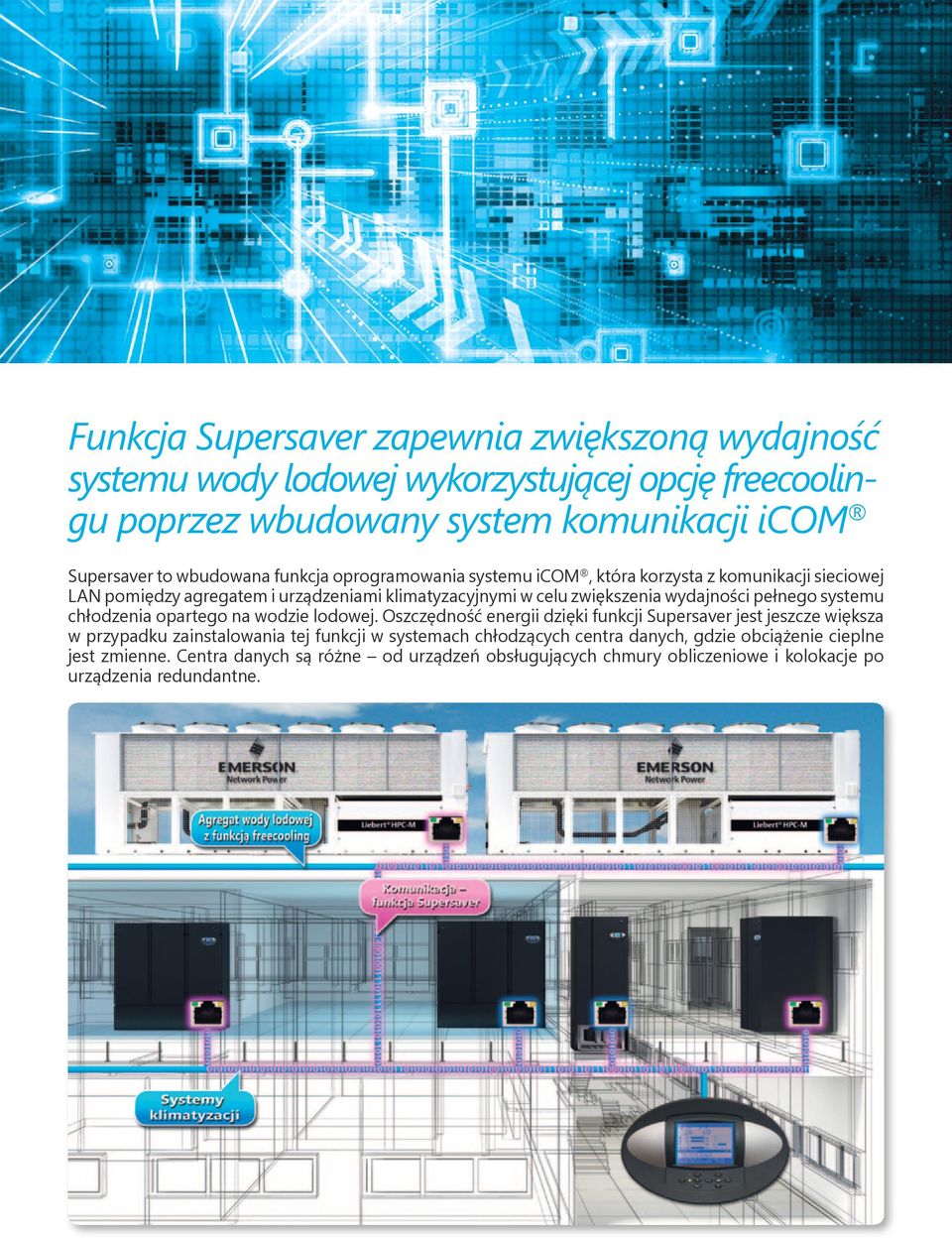

2 Funkcja Supersaver zapewnia zwiększoną wydajność systemu wody lodowej wykorzystującej opcję freecoolingu poprzez wbudowany system komunikacji icom Supersaver to wbudowana funkcja oprogramowania systemu icom, która korzysta z komunikacji sieciowej LAN pomiędzy agregatem i urządzeniami klimatyzacyjnymi w celu zwiększenia wydajności pełnego systemu chłodzenia opartego na wodzie lodowej. Oszczędność energii dzięki funkcji Supersaver jest jeszcze większa w przypadku zainstalowania tej funkcji w systemach chłodzących centra danych, gdzie obciążenie cieplne jest zmienne. Centra danych są różne od urządzeń obsługujących chmury obliczeniowe i kolokacje po urządzenia redundantne.

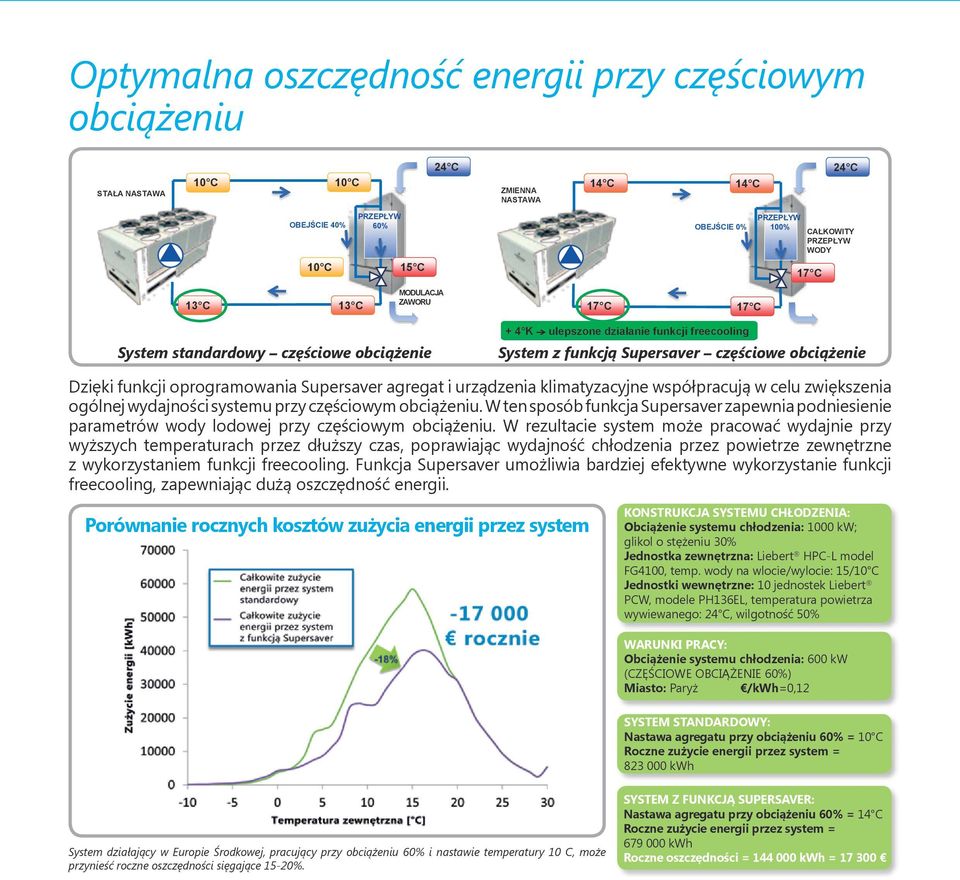

3 STAŁA NASTAWA 10 C 10 C OBEJŚCIE 40% 60% 10 C 15 C Optymalna oszczędność energii przy częściowym MODULACJA ZAWORU obciążeniu STAŁA NASTAWA 10 C 10 C ZMIENNA NASTAWA 14 C 14 C OBEJŚCIE 40% 60% OBEJŚCIE 0% 100% CAŁKOWITY WODY 10 C 15 C 17 C MODULACJA ZAWORU 17 C 17 C + 4 K ulepszone działanie funkcji freecooling System standardowy częściowe obciążenie System z funkcją Supersaver częściowe obciążenie Dzięki funkcji oprogramowania 14 C Supersaver 14 C agregat i urządzenia klimatyzacyjne współpracują w celu zwiększenia ZMIENNA NASTAWA ogólnej wydajności systemu przy częściowym obciążeniu. W ten sposób funkcja Supersaver zapewnia podniesienie parametrów wody lodowej przy OBEJŚCIE częściowym 0% 100% obciążeniu. W rezultacie system może pracować wydajnie przy CAŁKOWITY wyższych temperaturach przez dłuższy czas, poprawiając wydajność chłodzenia przez powietrze zewnętrzne WODY z wykorzystaniem funkcji freecooling. Funkcja Supersaver umożliwia bardziej efektywne wykorzystanie funkcji 17 C freecooling, zapewniając dużą oszczędność energii. 17 C 17 C Porównanie rocznych kosztów zużycia energii przez system + 4 K ulepszone działanie funkcji freecooling KONSTRUKCJA SYSTEMU CHŁODZENIA: Obciążenie systemu chłodzenia: 1000 kw; glikol o stężeniu 30% Jednostka zewnętrzna: Liebert HPC-L model FG4100, temp. wody na wlocie/wylocie: 15/10 C Jednostki wewnętrzne: 10 jednostek Liebert PCW, modele PH136EL, temperatura powietrza wywiewanego:, wilgotność 50% WARUNKI PRACY: Obciążenie systemu chłodzenia: 600 kw (CZĘŚCIOWE OBCIĄŻENIE 60%) Miasto: Paryż /kwh=0,12 SYSTEM STANDARDOWY: Nastawa agregatu przy obciążeniu 60% = 10 C Roczne zużycie energii przez system = kwh System działający w Europie Środkowej, pracujący przy obciążeniu 60% i nastawie temperatury 10 C, może przynieść roczne oszczędności sięgające 15-20%. SYSTEM Z FUNKCJĄ SUPERSAVER: Nastawa agregatu przy obciążeniu 60% = 14 C Roczne zużycie energii przez system = kwh Roczne oszczędności = kwh =

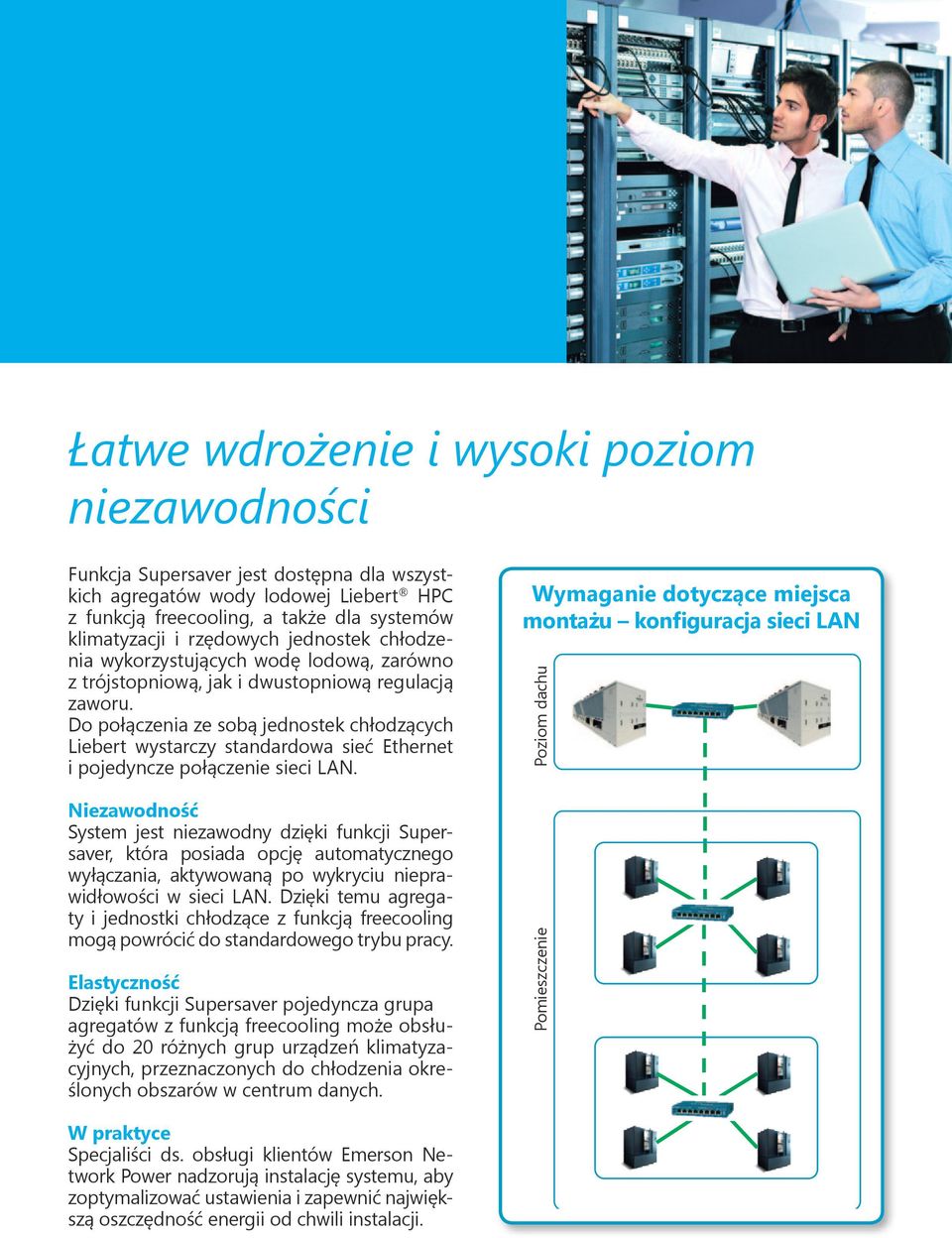

4 Łatwe wdrożenie i wysoki poziom niezawodności Funkcja Supersaver jest dostępna dla wszystkich agregatów wody lodowej Liebert HPC z funkcją freecooling, a także dla systemów klimatyzacji i rzędowych jednostek chłodzenia wykorzystujących wodę lodową, zarówno z trójstopniową, jak i dwustopniową regulacją zaworu. Do połączenia ze sobą jednostek chłodzących Liebert wystarczy standardowa sieć Ethernet i pojedyncze połączenie sieci LAN. Niezawodność System jest niezawodny dzięki funkcji Supersaver, która posiada opcję automatycznego wyłączania, aktywowaną po wykryciu nieprawidłowości w sieci LAN. Dzięki temu agregaty i jednostki chłodzące z funkcją freecooling mogą powrócić do standardowego trybu pracy. Elastyczność Dzięki funkcji Supersaver pojedyncza grupa agregatów z funkcją freecooling może obsłużyć do 20 różnych grup urządzeń klimatyzacyjnych, przeznaczonych do chłodzenia określonych obszarów w centrum danych. Wymaganie dotyczące miejsca montażu konfiguracja sieci LAN Poziom Roof dachu Pomieszczenie Room W praktyce Specjaliści ds. obsługi klientów Emerson Network Power nadzorują instalację systemu, aby zoptymalizować ustawienia i zapewnić największą oszczędność energii od chwili instalacji.

5 Elektroniczny sterownik icom umożliwia komunikację między wszystkimi jednostkami tworzącymi pełny system chłodzenia i zarządza obciążeniem, zapewniając optymalną wydajność. 5

6 Zapewnienie wysokiej dostępności danych i aplikacji niezbędnych dla prowadzonej działalności. Informacje o Emerson Network Power Emerson Network Power, spółka z grupy Emerson (NYSE:EMR), jest dostawcą oprogramowania, sprzętu oraz usług, które maksymalnie zwiększają dostępność, wydajność i sprawność centrów przetwarzania danych, a także obiektów służby zdrowia i przemysłu. Emerson Network Power cieszy się zaufaniem jako lider swojej branży, który oferuje innowacyjne rozwiązania z zakresu zarządzania centrami danych, tworząc pomost pomiędzy infrastrukturą IT a zarządzaniem obiektem, i zapewnia sprawność systemu oraz jego dostępność niezależnie od zapotrzebowania na moc. Oferowane rozwiązania wspierane są przez lokalnych techników serwisowych Emerson Network Power. W celu uzyskania dodatkowych informacji dotyczących produktów i usług Emerson Network Power prosimy odwiedzić stronę Lokalizacje Emerson Network Power Globalna siedziba 1050 Dearborn Drive P.O. Box Columbus, OH 43229, USA Tel.: Emerson Network Power EMEA Via Leonardo Da Vinci, 16/18 Zona Industriale Tognana Piove di Sacco (PD) Włochy Tel.: Faks: ThermalManagement.NetworkPower.Eu@Emerson.com Emerson Network Power Polska ul. Szturmowa 2A Warszawa Tel.: Faks: biuro@emersonnetworkpower.com Dokładamy wszelkich starań, aby informacje zawarte w niniejszym dokumencie były kompletne i dokładne. Firma Emerson nie bierze jednak na siebie odpowiedzialności za szkody spowodowane wykorzystaniem powyższych informacji ani za błędy oraz braki w tekście. Dane techniczne mogą ulec zmianie bez powiadomienia. MKA4L0PLSUP Wer. 1-06/2013 EmersonNetworkPower.eu Emerson, Business-Critical Continuity i Emerson Network Power są znakami towarowymi Emerson Electric Co. lub jednej z firm powiązanych Emerson Electric Co.
