Technologia utleniania ozonem w uzdatnianiu wody pitnej INŻYNIERIA I WIEDZA

Transkrypt

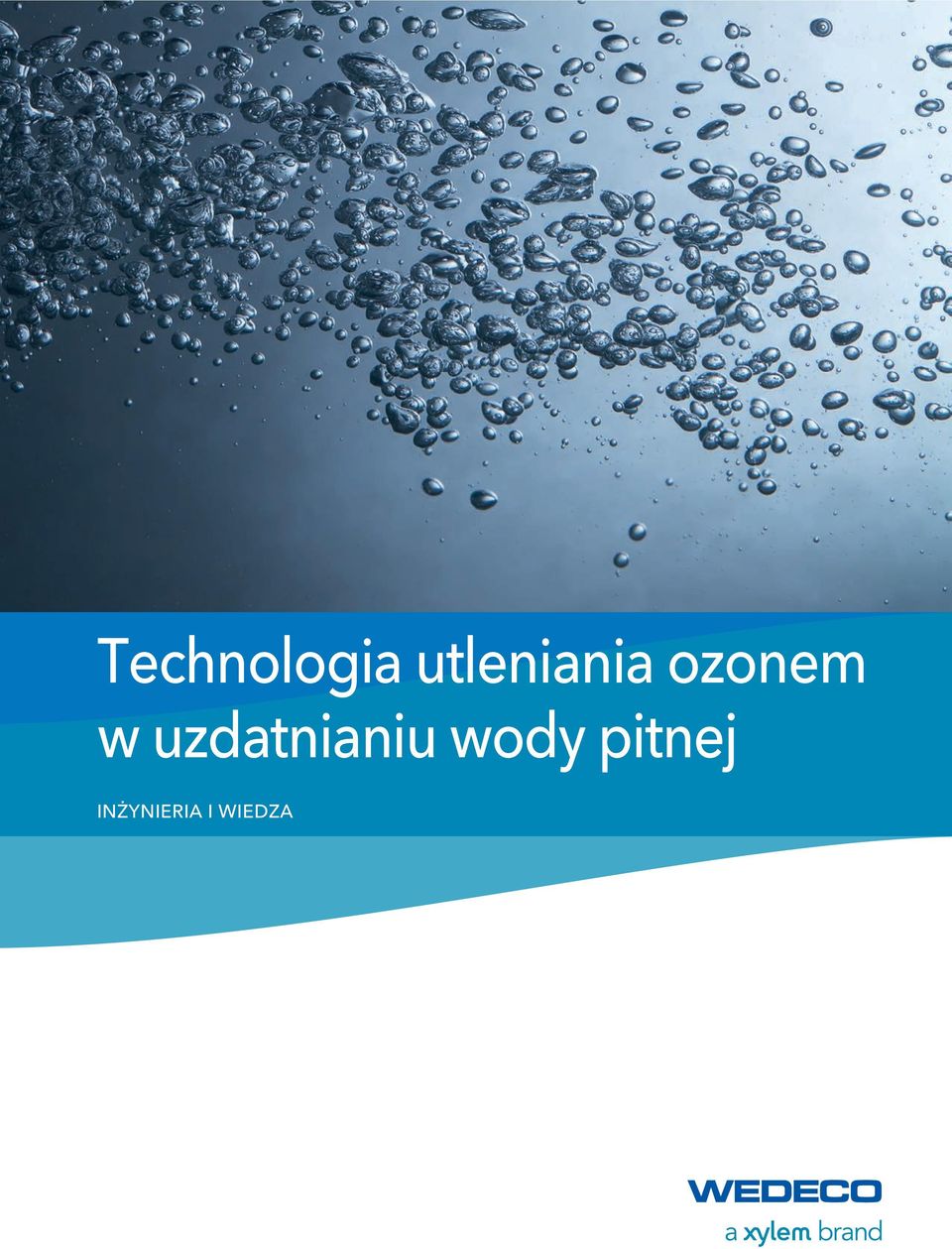

1 Technologia utleniania ozonem w uzdatnianiu wody pitnej INŻYNIERIA I WIEDZA

2 Technologia utleniania ozonem w uzdatnianiu wody pitnej Woda pitna jest najważniejszym zasobem na naszej planecie. Ale nie wszystkie zasoby wody pitnej naturalnie nadają się do spożycia przez ludzi. Oprócz zanieczyszczeń, co oczywiste, występują w niej często o wiele bardziej niebezpieczne zanieczyszczenia: wirusy, bakterie, pasożyty lub mikro zanieczyszczenia, których usunięcie za pomocą prostych technologii filtrowania jest niemożliwe. Te szkodliwe mikroorganizmy i zanieczyszczenia można utlenić w sposób przyjazny dla środowiska, wykorzystując do tego ozon. Zastosowanie ozonu jest często jedynym i najbardziej efektywnym rozwiązaniem dla zapewnienia wysokiej jakości wody pitnej. Dzięki przyjaznemu dla środowiska działaniu, ozon idealnie sprawdza się jako zrównoważona technologia uzdatniania wody. 2 Twój partner w zakresie uzdatniania wody pitnej Jako najsilniejszy czynnik utleniający, jaki człowiek jest w stanie technicznie wytworzyć, ozon spełnia liczne zadania specjalne" poza samym działaniem dezynfekującym, i są to zadania, których nie da się zrealizować za pomocą innych metod, a jeśli się da, to z dużym trudem. Jako jeden z wiodących światowych producentów urządzeń do ozonowania, firma WEDECO jest w stanie dostarczyć sprzęt do ozonowania dla przeprowadzenia modernizacji istniejących instalacji, jak również zaprojektować i dostarczyć całościowy proces ozonowania dla szerokiej gamy zastosowań w zakresie uzdatniania wody. Wysoko wykwalifikowany, międzynarodowy personel, posiadający duże doświadczenie, zdobyte w ciągu ostatnich 30 lat oraz nacisk na wybiegające w przyszłość produkty i procesy to pewność, że będziemy Twoim idealnym partnerem w działalności obejmującej uzdatnianie wody pitnej. Ozon jest powszechnie stosowany do uzdatniania wody w zastosowaniach komunalnych i przemysłowych. Jest wytwarzany w miejscu stosowania oraz na żądanie, a tym samym w zdecydowany sposób zmniejsza potrzeby oczyszczalni ścieków, związane z przechowywaniem i obsługą uciążliwych substancji chemicznych. Szczególną zaletą ozonu jest jego przyjazne dla środowiska działanie. Substancje szkodliwe, barwniki, zapachy i mikroorganizmy są niszczone bezpośrednio przez utlenianie, bez powstawania szkodliwych, chlorowanych produktów ubocznych. Ozon sam z siebie powraca do postaci czystego tlenu.

3 Ozon w instalacjach wody pitnej WODY POWIERZCHNIOWE Ozon można stosować do uzdatniania wody pitnej na kilka sposobów. Może on być stosowany bądź to jednoetapowym, bądź też w wieloetapowym procesie uzdatniania. Większość zastosowań wymaga jedynie jednoetapowego procesu w celu sprostania wymogom podstawowego utleniania i / lub dezynfekcji OZONOWANIE WSTĘPNE FLOKULACJA/ FILTRACJA ZASTOSOWANIE ZALETY OZONOWANIE ZASADNICZE FILTRACJA PIASKOWA WĘGIEL AKTYWOWANY FILTRACJA (GAC) ZASTOSOWANIE - ZALETY - DEZYNFEKCJA SIEĆ DYSTRYBUCJI 3

4 Uproszczenie procesu ozonowania WEDECO posiada bogate doświadczenie w technologiach uzdatniania wody pitnej, począwszy od opracowania a skończywszy na realizacji projektu. Każda instalacja jest dostosowana do wymagań klienta, spełniając indywidualne cele uzdatniania. - SUSZENIE SEPARACJA TLENU VPSA LOX CIEKŁY TLEN GENERATOR OZONU Rezerwowy generator INJEKTOR USUWANIE OZONU RESZTKOWEGO (Wentylacja O 2 lub ponowne wykorzystanie) POMPA WLOT WODY MIESZACZ STATYCZNY FLOKULACJA- /FILTRACJA Schemat procesowy przedstawiający typowe elementy systemu ozonowania, w tym ozonowanie wstępne i zasadnicze oraz niektóre opcje. OZONOWANIE WSTĘPNE DYFUZJA 4

5 Gaz zasilający i stężenie ozonu Systemy ozonowania WEDECO mogą pracować z zastosowaniem różnych gazów zasilających o obj. od 21 do 100% obj. (suche powietrze, PSA/VSA lub ciekły tlen). Dodatkowo, generatory WEDECO są odporne na wysokie stężenia węglowodorów (THC) i wymagają jedynie niewielkich dawek azotu: to zapewnia dużą elastyczność w wyborze systemów przygotowania tlenu czy też dostawcy gazu. Wytwarzanie ozonu Generatory ozonu WEDECO wytwarzają najczystszy ozon za pomocą cichego wyładowania elektrycznego. Wytwarzanie ozonu może być konfigurowane i sterowane automatycznie w zakresie od 0-100%, w zależności od faktycznego zapotrzebowania procesu uzdatniania. Osiągnięcie pełnej wydajności przez generatory zajmuje jedynie 2 minuty, co jest istotnym wkładem do sprawności całego procesu. USUWANIE OZONU REZYDUALNEGO Ponowne wykorzystanie Układy usuwania wylotowego ozonu resztkowego Ozon, który nie rozpuszcza się podczas kontaktu, musi zostać przekształcony ponownie w tlen przed jego uwolnieniem do atmosfery lub ponownym wykorzystaniem (np. uzdatnianie biologiczne). Można to osiągnąć za pomocą termicznych lub termiczno -katalitycznych układów usuwania. DYFUZJA OZONOWANIE ZASADNICZE WYLOT WODY System kontaktowy ozonu Systemy ozonowania WEDECO wykorzystują układy kontaktowe, dobrane i zaprojektowane specjalnie dla każdego projektu, zapewniając optymalną reakcję ozonu z wodą, w tym: dysku ceramicznego lub dyfuzorów rurowych właściwości przenoszenia masy, eliminując problem zanieczyszczeń. Systemy te są szeroko stosowane do wstępnego kontaktowania ozonu z fazą ciekłą oraz dla dużych dawek ozonu. Systemy dyfuzyjne zapewniają dobre przenoszenie masy ozonowej oraz dystrybucję przy minimalnych kosztach. Są one powszechnie stosowane dla etapu właściwego kontaktowania ozonu i od dziesięcioleci są najczęściej wybierane do procesu kontaktowania ozonu.

6 Rzetelność bez kompromisów Systemy ozonowania WEDECO przeznaczone są do długotrwałej i ciągłej pracy, dzięki: najwyższej jakości materiałom, praktycznie bezobsługowej elektrodzie EFFIZON evo, 12-impulsowej 1-gigabajtowej technologii, renomowanym dostawcom, pełnym testom fabrycznym przed dostawą. Są to istotne czynniki, zapewniające wysoką niezawodność naszych systemów ozonowania. Systemy ozonowania wstępnie zmontowane Systemy ozonowania WEDECO są projektowane w taki sposób, aby możliwe było ich dostosowywanie do wymagań klientów. Modułowa konstrukcja pozwala na wysoki stopień indywidualizacji z jednoczesną ścisłą kontrolą kosztów. Podstawowymi elementami systemów ozonowania WEDECO są: generator ozonu, jednostka zasilająca, sterowana przez logiczny sterownik programowalny (PLC). Wszystkie te elementy składowe są dostarczane jako zbudowane na ramie, łącznie z oprzyrządowaniem, armaturą, rurami i przewodami. Seria WEDECO SMOevo typu plug & play, pozwalający na generowanie ozonu z wydajnością od 200 g/h do g/h na jednostkę. niezrównana elastyczność i szeroki zakres opcji pomocniczych. Seria WEDECO PDOevo klienta systemy ozonowania, zdolne do wytwarzania dużych ilości ozonu, w zakresie od 15,3 kg/h do ponad 200 kg/h na pojedynczą jednostkę. WEDECO MiPRO Unikalna oferta Xylem, łącząca O 3, H 2 O 2 i UV, dzięki której możliwe jest takie dostosowanie procesu AOP, aby idealnie spełniał on wymagania klienta w zakresie uzdatniania. MiPRO eliminuje wiele różnorodnych związków toksycznych i zanieczyszczeń mikroskopijnych. Unikalna technologia EFFIZON evo Elektrody EFFIZON evo zapewniają niezawodność, której nie oferuje żaden inny system. Cechą charakterystyczną jest unikalna konstrukcja, w której wykorzystano wyłącznie obojętne materiały, przez co są one absolutnie odporne na korozję, zakwaszenie i uszkodzenia elektrod. Powoduje to bardzo wysoką dostępność sprzętu, zdecydowanie niższe koszty utrzymania i bardzo wydajny proces wytwarzania ozonu - wraz z zapewnieniem 10-letniej gwarancji. 6

7 Budowa systemu od podstaw Ozon jest powszechnie stosowany do uzdatniania wody w zastosowaniach komunalnych i przemysłowych. Jest wytwarzany w miejscu stosowania oraz na żądanie, a tym samym w zdecydowany sposób zmniejsza potrzeby oczyszczalni ścieków, związane z przechowywaniem i obsługą uciążliwych substancji chemicznych. Szczególną zaletą ozonu jest jego działanie, będące przyjaznym dla środowiska. Substancje szkodliwe, barwniki, zapachy i mikroorganizmy są niszczone bezpośrednio przez utlenianie, bez powstawania szkodliwych, chlorowanych produktów ubocznych. Ozon sam z siebie powraca do postaci czystego tlenu. Studia wykonalności, testy laboratoryjne oraz wdrożenia pilotażowe Oferujemy prawdopodobnie najbardziej zaawansowane, w branży producentów urządzeń do ozonowania, usługi R&D. W naszych laboratoriach nasi naukowcy analizują próbki wody i są w stanie przeprowadzić symulację różnych scenariuszy zastosowań. Ponadto, specjalnie opracowane systemy pilotażowe umożliwiają testowanie, w warunkach polowych, konkretnych zapytań klientów. Wyniki wdrożeń pilotażu dostarczają mocnych danych i umożliwiają opracowanie dokładnych prognoz dla eksploatacji w pełnej skali. Zapewnia to maksymalną ochronę Twojej inwestycji. Obsługa TotalCare Od samego początku, decyzja o zastosowaniu systemu WEDECO jest czymś więcej niż jedynie decyzją o zakupie urządzenia technicznego. Możesz polegać na naszym wsparciu technicznym już od momentu rozpoczęcia instalacji systemu WEDECO. Nasza globalna sieć lokalnych centrów serwisowych i partnerów oferuje kompleksową obsługę w zakresie wsparcia bezpiecznej, wydajnej i niezawodnej eksploatacji. Naszym priorytetem jest zapewnienie Ci wsparcia oraz utrzymanie Twoich systemów w całym okresie ich eksploatacji.
