Instrukcja instalacji zestawu ODU-IDU

Wielkość: px
Rozpocząć pokaz od strony:

Download "Instrukcja instalacji zestawu ODU-IDU"

Transkrypt

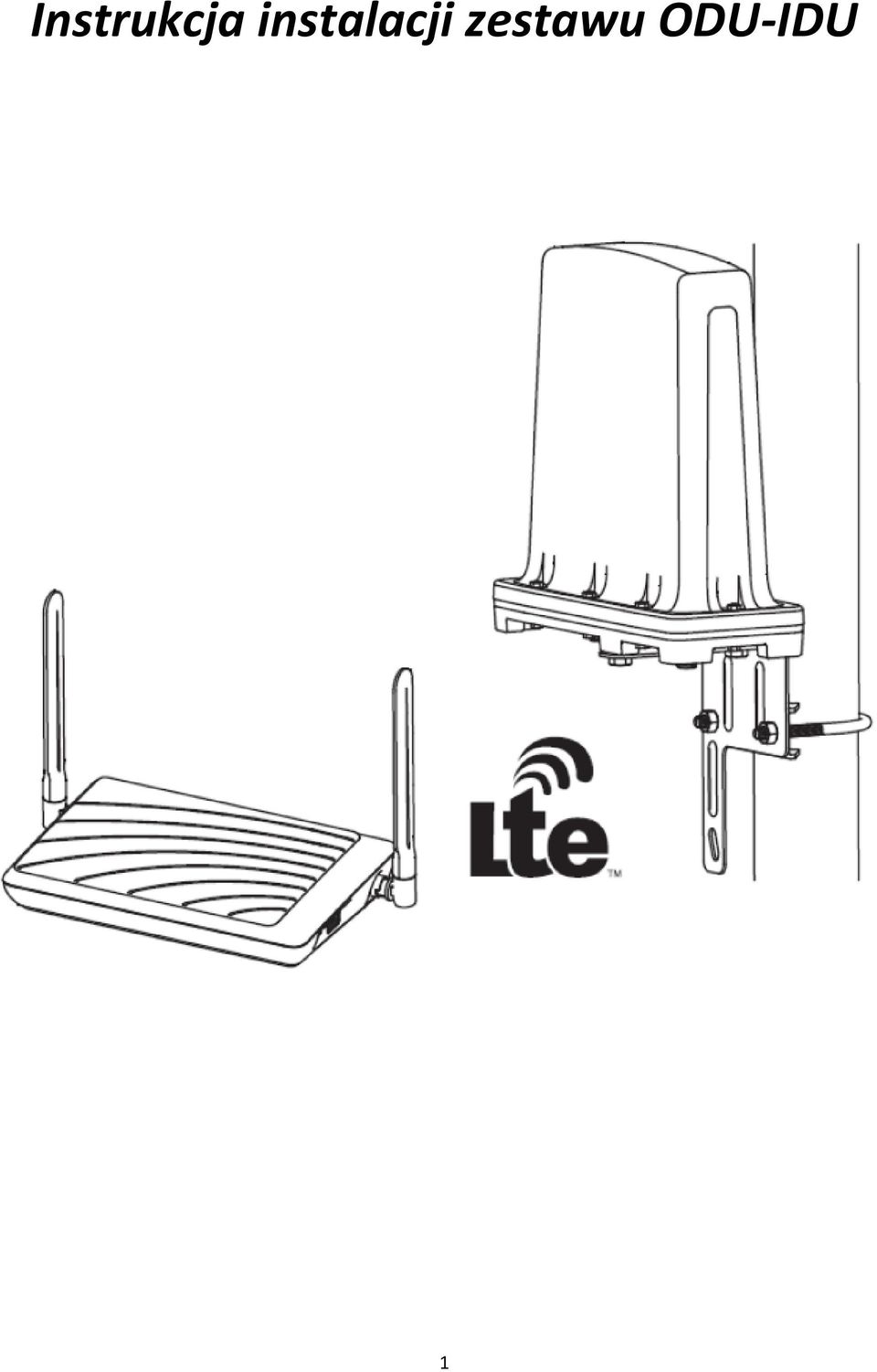

1 Instrukcja instalacji zestawu ODU-IDU 1

2 POLKOMTEL Sp. z o.o. W_1.1 z dnia Spis treści ZESTAW ODU-IDU Wstęp... str. 3 Zawartośd pakietów sprzedażnych... str. 3 Narzędzia i akcesoria montażowe... str. 4 Wygląd urządzeo... str. 5 Charakterystyka urządzeo... str. 6 PRZYGOTOWANIE DO MONTAŻU ZESTAWU ODU-IDU Zalecenia odnośnie montażu... str. 7 Ważne czynności przed przystąpieniem do instalacji..... str. 8 Rekomendowane konwertery... str. 9 MONTAŻ ZESTAWU ODU-IDU Schemat montażu zestawu... str. 9 Montaż modemu zewnętrznego ODU... str. 9 Montaż routera Wi-Fi IDU... str. 10 PRZYKŁADOWE TYPY INSTALACJI Instalacja dedykowana dla zestawu... str. 11 Instalacja satelitarna.... str. 12 Instalacja multiswitch owa... str. 13 Instalacja unicable... str. 14 Instalacja TV naziemnej DVB-T... str. 15 Elementy w torze antenowym... str. 16 2

3 1. ZESTAW ODU-IDU Wstęp W skład zestawu ODU-IDU wchodzą dwa urządzenia, które po połączeniu stanowią integralną całośd. Urządzenie ODU to modem zewnętrzny LTE, w którym fabrycznie i hermetycznie zamontowano kartę SIM. Modem ten pełni funkcję anteny zewnętrznej. Urządzenie IDU to router Wi-Fi. Zestaw ODU-IDU to innowacyjne rozwiązanie zapewniające dostęp do szerokopasmowego Internetu LTE. Innowacyjnośd rozwiązania polega na umieszczeniu modemu na zewnątrz co przekłada się na poprawę dostępności i jakości sieci LTE. Do instalacji zestawu można wykorzystad istniejącą instalację antenową TV (satelitarnej bądź naziemnej) przesyłając po jednym kablu koncentrycznym zarówno sygnał TV SAT/ DVB-T jak i sygnał internetowy z modemu zewnętrznego LTE. Jednocześnie można poprowadzid nowy kabel koncentryczny (tylko dla tej instalacji) lub wykorzystad inny wolny kabel koncentryczny jeżeli taki istnieje. Zawartośd pakietów sprzedażnych Zawartośd pakietu sprzedażnego ODU-100 3

4 Zawartośd pakietu sprzedażnego IDU-100 Narzędzia i akcesoria montażowe Uwaga! Narzędzia i akcesoria do montażu nie stanowią elementów zestawu ODU-IDU. 4

5 Wygląd urządzeo Wygląd modemu zewnętrznego ODU LED - dioda sygnalizacyjna LED informująca o mocy odbieranego sygnału LTE. 2. IDU - złącze antenowe służące do połączenie modemu zewnętrznego ODU z routerem Wi-FI IDU za pomocą kabla koncentrycznego. 3. LNB - złącze antenowe służące do połączenia modemu zewnętrznego ODU z konwerterem satelitarnym lub anteną naziemnej telewizji cyfrowej za pomocą kabla koncentrycznego. Wygląd routera wewnętrznego IDU-100 Diody sygnalizacyjne LED: Power; Power STB; WiFi; Ethernet; WPS; ODU Power; ODU Status; ODU LTE. 5

6 1. WPS - przycisk aktywujący połączenie WPS. 2. ODU RST -przycisk restartu modemu zewnętrznego ODU. 3. ON/OFF - przycisk włączenia i wyłączenie zasilania zestawu. 4. DC - gniazdo zasilacza. 5. LAN1- LAN4 gniazda RJ 45- Ethernet. 6. STB - złącze antenowe służące do połączenia routera Wi-Fi IDU z dekoderem TV satelitarnej lub TV naziemnej za pomocą kabla koncentrycznego. 7. ODU - złącze antenowe służące do połączenia routera Wi-Fi IDU z modemem zewnętrznym ODU za pomocą kabla koncentrycznego. Charakterystyka urządzeo Przepustowości LTE ODU-IDU po WiFi/ETH max.: - teoretycznie do 30 Mb/s; - w praktyce do 30 Mb/s. Przepustowości Wi-Fi w sieci lokalnej IDU max.: - teoretycznie do 150 Mb/s; - w praktyce do 75 Mb/s (cecha wszystkich urządzeo Wi-Fi, w praktyce osiągalne jest 50-60% wartości teoretycznej). Panel administracyjny: (login: admin / hasło: admin). Oznaczenia kolorów wyświetlanych przez diodę LED modemy zewnętrznego ODU (począwszy od oprogramowania 1.1.4): - fioletowy - bardzo dobry sygnał LTE (RSRP > -70dBm); - niebieski - dobry sygnał LTE (RSRP <-70dBm i >-100dBm); - zielony - słaby sygnał LTE (RSRP <-100dBm i >-115dBm); - pomaraoczowy -bardzo słaby sygnał LTE (RSRP <-115dBm i >-132dBm); - czerwony migający - brak sygnału LTE; - czerwony ciągły - zepsuty moduł LTE w modemie zewnętrznym ODU. 6

7 Oznaczenia niebieskiego podświetlenia diod LED w routerze Wi-Fi IDU: - dioda ODU Power - prawidłowe zasilanie modemu ODU przez router WiFi IDU; - dioda ODU Status - sygnalizacja poziomu odbieranego sygnały LTE przez modem ODU; - dioda ODU LTE - aktywne połączenie LTE. Uwaga! Brak podświetlenia diody ODU Power i diody ODU LTE oznacza brak komunikacji pomiędzy modemem zewnętrznym ODU i routerem Wi-Fi IDU. Reset ODU Wciśnięcie i przytrzymanie przycisku RST ODU na routerze Wi-fi IDU (tylny panel) przez: - 2 sekundy spowoduje reset prądowy (włącz/ wyłącz); - 5 sekund spowoduje reset do ustawieo fabrycznych. Reset routera Wi-Fi IDU Wciśnięcie i przytrzymanie przycisku RST na routerze Wi-Fi IDU (przy porcie USB) przez: - 2 sekundy spowoduje reset prądowy (włącz/ wyłącz); - 5 sekund spowoduje reset do ustawieo fabrycznych urządzenia. Uwaga! Przywracając ustawienia fabryczne zalecane jest wykonanie najpierw resetu modemu zewnętrznego ODU, a po jego zakooczeniu resetu routera Wi-Fi IDU. Wszystkie wymienione powyżej resety można wykonad również w Panelu Administracyjnym (zakładka Ustawienia). 2. PRZYGOTOWANIE DO MONTAŻU ZESTAWU ODU-IDU Zalecenia odnośnie montażu Instalacja zestawu ODU-IDU sprowadza się do połączenia jego głównych składowych - modemu zewnętrznego ODU i routera Wi-Fi IDU - za pomocą kabla koncentrycznego o impedancji 75Ohm oraz podłączenia do nich dekodera i konwertera/anteny TV naziemnej zgodnie z opisem złącz które znajdują się na obudowach urządzeo. Uwaga! Przed rozpoczęciem montażu zapoznaj się z poniższymi zaleceniami: do wykonania instalacji zaleca się wybór kabla koncentrycznego dobrej jakości tj. o maksymalnym tłumieniu ~25 db/100 m (na 2 GHz) i rezystancji 16,85 Ohm/km; minimalna zalecana długośd kabla koncentrycznego między poszczególnymi elementami instalacji nie powinna byd krótsza niż 1 m; maksymalna długośd kabla łączącego modem zewnętrzny ODU z routerem Wi-Fi IDU nie powinna przekraczad 30 m; maksymalna długośd kabla łączącego router Wi-Fi IDU z dekoderem STB nie powinna przekraczad 10 m; maksymalna długośd kabla łączącego antenę z modemem zewnętrznym ODU nie powinna przekraczad 10 m; całkowita długośd kabla koncentrycznego łączącego konwerter z dekoderem nie powinna przekraczad 50 m. Jakośd kabla wpływa na tłumienie sygnału TV SAT/ DVB-T, jak również spadek napięcia poniżej wymaganego progu dla konwertera. kable niskiej jakości lub stare mogą powodowad zbyt duże tłumienie i negatywnie wpływad na odbiór programów oraz pracę zestawu ODU-IDU; 7

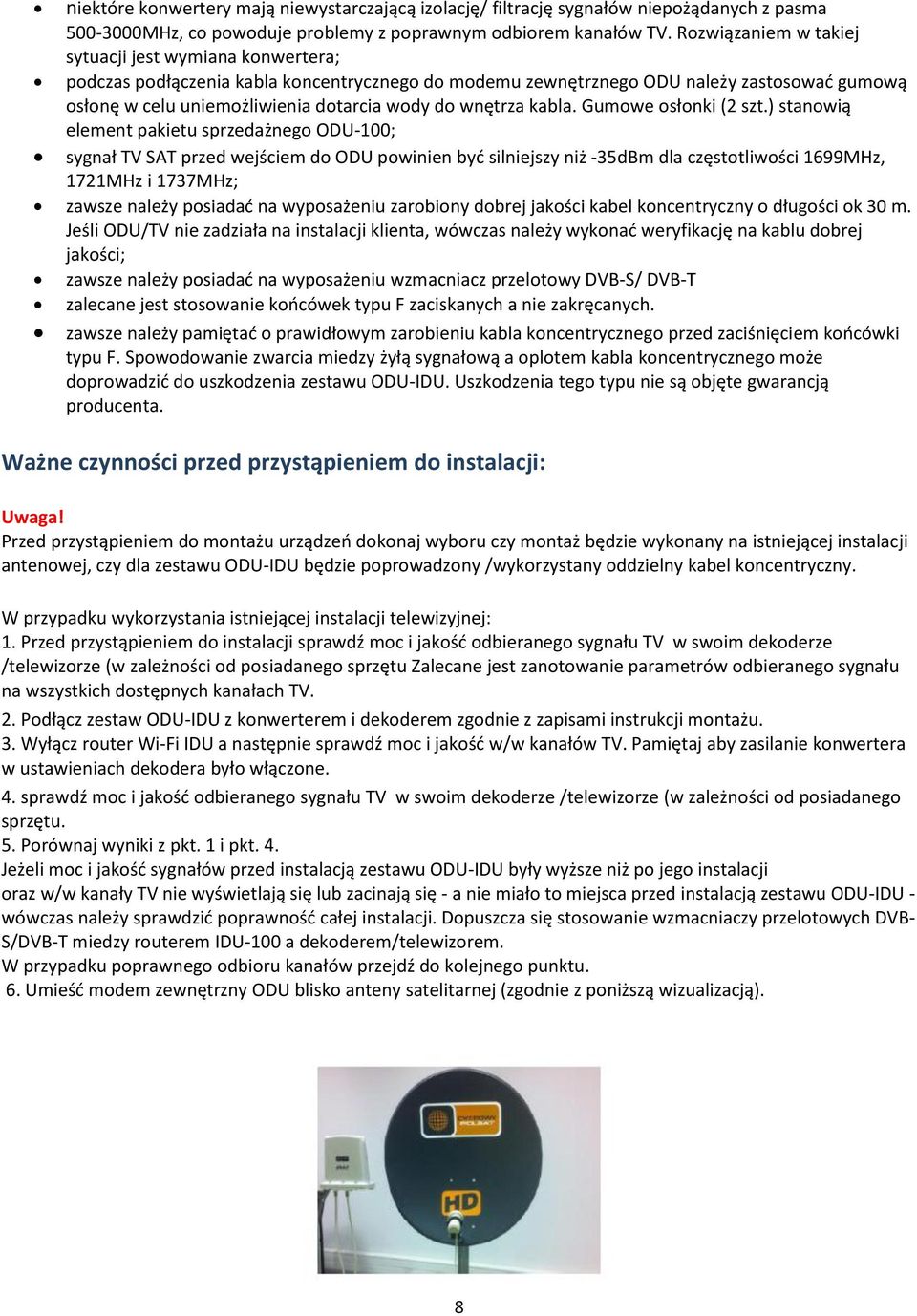

8 niektóre konwertery mają niewystarczającą izolację/ filtrację sygnałów niepożądanych z pasma MHz, co powoduje problemy z poprawnym odbiorem kanałów TV. Rozwiązaniem w takiej sytuacji jest wymiana konwertera; podczas podłączenia kabla koncentrycznego do modemu zewnętrznego ODU należy zastosowad gumową osłonę w celu uniemożliwienia dotarcia wody do wnętrza kabla. Gumowe osłonki (2 szt.) stanowią element pakietu sprzedażnego ODU-100; sygnał TV SAT przed wejściem do ODU powinien byd silniejszy niż -35dBm dla częstotliwości 1699MHz, 1721MHz i 1737MHz; zawsze należy posiadad na wyposażeniu zarobiony dobrej jakości kabel koncentryczny o długości ok 30 m. Jeśli ODU/TV nie zadziała na instalacji klienta, wówczas należy wykonad weryfikację na kablu dobrej jakości; zawsze należy posiadad na wyposażeniu wzmacniacz przelotowy DVB-S/ DVB-T zalecane jest stosowanie koocówek typu F zaciskanych a nie zakręcanych. zawsze należy pamiętad o prawidłowym zarobieniu kabla koncentrycznego przed zaciśnięciem koocówki typu F. Spowodowanie zwarcia miedzy żyłą sygnałową a oplotem kabla koncentrycznego może doprowadzid do uszkodzenia zestawu ODU-IDU. Uszkodzenia tego typu nie są objęte gwarancją producenta. Ważne czynności przed przystąpieniem do instalacji: Uwaga! Przed przystąpieniem do montażu urządzeo dokonaj wyboru czy montaż będzie wykonany na istniejącej instalacji antenowej, czy dla zestawu ODU-IDU będzie poprowadzony /wykorzystany oddzielny kabel koncentryczny. W przypadku wykorzystania istniejącej instalacji telewizyjnej: 1. Przed przystąpieniem do instalacji sprawdź moc i jakośd odbieranego sygnału TV w swoim dekoderze /telewizorze (w zależności od posiadanego sprzętu Zalecane jest zanotowanie parametrów odbieranego sygnału na wszystkich dostępnych kanałach TV. 2. Podłącz zestaw ODU-IDU z konwerterem i dekoderem zgodnie z zapisami instrukcji montażu. 3. Wyłącz router Wi-Fi IDU a następnie sprawdź moc i jakośd w/w kanałów TV. Pamiętaj aby zasilanie konwertera w ustawieniach dekodera było włączone. 4. sprawdź moc i jakośd odbieranego sygnału TV w swoim dekoderze /telewizorze (w zależności od posiadanego sprzętu. 5. Porównaj wyniki z pkt. 1 i pkt. 4. Jeżeli moc i jakośd sygnałów przed instalacją zestawu ODU-IDU były wyższe niż po jego instalacji oraz w/w kanały TV nie wyświetlają się lub zacinają się - a nie miało to miejsca przed instalacją zestawu ODU-IDU - wówczas należy sprawdzid poprawnośd całej instalacji. Dopuszcza się stosowanie wzmacniaczy przelotowych DVB- S/DVB-T miedzy routerem IDU-100 a dekoderem/telewizorem. W przypadku poprawnego odbioru kanałów przejdź do kolejnego punktu. 6. Umieśd modem zewnętrzny ODU blisko anteny satelitarnej (zgodnie z poniższą wizualizacją). 8

9 7. Włącz router Wi-Fi IDU, a następnie uruchom transfer danych: pobieranie dowolnego pliku (np. uruchomienie testu przepływności ze strony 8. Przy włączonym transferze danych sprawdź ponownie jakośd kanałów TV. 9. Umieśd modem zewnętrzny ODU w docelowej lokalizacji, włącz transfer danych i ponownie sprawdź jakośd kanałów TV. 10. W przypadku zaobserwowania jakichkolwiek problemów z odbiorem kanałów TV w punktach 7-9 należy dokonad wymiany konwertera na nowy. 11. Po wymianie konwertera należy powtórzyd proces opisany w punktach 1-9. Rekomendowane konwertery: 1. Single: Microelectronics AP8-XTS2E-RC, -Inverto White) 2. Twin: Corab TWIN, -Corab C120TWN, -Sharp BS1K1EL200A) 3. Quad: Microelectronics AK54-XT2E-F) Uwaga! W sieci sprzedaży Cyfrowego Polsatu dostępny będzie tylko konwerter Quad: Microelectronics AK54-XT2E-F 3. MONTAŻ ZESTAWU ODU-IDU Schemat montażu zestawu Montaż modemu zewnętrznego ODU Modem zewnętrzny ODU należy zamontowad na zewnątrz budynku. W przypadku niskiej zabudowy modem powinien byd zamieszczony możliwie jak najwyżej. Optymalna wysokośd umieszczenia modemu zewnętrznego ODU wynosi 7-10 m nad poziomem gruntu. 9

10 Modem zewnętrzny ODU najlepiej zamontowad na maszcie, na którym znajdują się anteny TV SAT/ DVB-T, korzystając z uchwytu. Uchwyt (1 szt.) stanowi element pakietu sprzedażnego ODU-100. Uwaga! Modem zewnętrzny ODU powinien byd zamontowany tak aby jego odległośd od ściany (itp. przeszkód) wynosiła minimum 20 cm. W celu zapewnienia ochrony odgromowej modem zewnętrzny ODU powinien byd zamontowany tak, aby maszt wystawał nad nim cm (zgodnie z poniższą wizualizacją). Należy również pamiętad o podłączeniu kabla odgromowego do masztu/ modemu zewnętrznego ODU. W przypadku braku możliwości wykonania montażu modemu zewnętrznego ODU na istniejącym maszcie zgodnie z zaleceniami (np. ze względu na brak miejsca), konieczna jest modyfikacja masztu w taki sposób, aby powyższe zalecenia zostały spełnione. Inne dopuszczalne miejsca montażu modemu zewnętrznego ODU: balkon; ściana szczytowa; komin; parapet Montaż routera Wi-Fi IDU Router Wi-Fi IDU nie wymaga specjalnego montażu. Można go postawid na biurku, półce, czy też parapecie wewnętrznym i ustawid anteny Wi-Fi w pozycji pionowej. Router Wi-Fi IDU można również zamocowad na ścianie, wykorzystując dwa otwory montażowe na spodzie urządzenia. W ścianie należy zamocowad dwie śruby na jednym poziomie, nie dokręcając ich do kooca. Rozstaw śrub należy dopasowad do rozstawu otworów montażowych. Dla zapewnienia najlepszej transmisji sygnału bezprzewodowego Wi-Fi pomiędzy routerem Wi-Fi IDU a podłączonymi urządzeniami należy: umieścid router Wi-Fi IDU w miarę możliwości centralnie w budynku/mieszkaniu, aby zapewnid maksymalny zasięg transmisji bezprzewodowej do podłączanych urządzeo; router Wi-Fi IDU należy trzymad z dala od metalowych przeszkód oraz bezpośredniego działania promieni słonecznych; 10

11 nie umieszczad routera Wi-Fi IDU w pobliżu innych urządzeo elektrycznych i elektronicznych takich jak telewizor, telefon bezprzewodowy, sprzęt Hi-Fi, transformator, silnik, świetlówka, kuchenka mikrofalowa, lodówka, peryferyjne urządzenia komputerowe działające w paśmie 2,4 GHz; routera Wi-Fi IDU nie należy zasłaniad oraz nie umieszczad zbyt wysoko w budynku (np. na strychu) tak, aby zapewnid zasięg sieci WiFi w dolnych częściach budynku. 4. PRZYKŁADOWE TYPY INSTALACJI Instalacja dedykowana dla zestawu Aby zamontowad zestaw ODU-IDU nie jest konieczne jego wpinanie do instalacji anteny telewizyjnej czy to satelitarnej, czy DVB-T. W tym celu można zastosowad oddzielny kabel koncentryczny dedykowany wyłącznie do zestawu ODU-IDU. Należy wówczas połączyd modem zewnętrzny ODU z routerem Wi-Fi IDU pozostawiając pozostałe złącza ( złącze LNB w ODU i złącze STB w IDU) niewykorzystane. W przypadku takiej instalacji należy pamiętad aby złącze LNB w modemie zewnętrznym ODU pozostawid zabezpieczone nakrętką zabezpieczającą (jest ona fabrycznie umieszczona na złączu LNB). 11

12 Instalacja satelitarna W najprostszej instalacji satelitarnej aby podłączyd zestaw ODU-IDU (poza montażem urządzeo opisanym w innym rozdziale tej instrukcji) należy wyłączyd zasilanie dekodera i routera Wi-Fi IDU a następnie: 1. odłączyd istniejący kabel koncentryczny od konwertera na antenie satelitarnej i podłączyd go do modemu zewnętrznego ODU do złącza z opisem IDU; 2. przygotowad nowy kabel o dobranej długości (patrz zalecenia dotyczące minimalnej i maksymalnej długości) i połączyd nim konwerter w antenie SAT z modemem zewnętrznym ODU złącze z opisem LNB; 3. odłączyd istniejący kabel koncentryczny od dekodera TV SAT i podłączyd go do routera WiFi IDU do złącza z opisem ODU; 4. przygotowad nowy kabel o dobranej długości (patrz zalecenia dotyczące minimalnej i maksymalnej długości) i połączyd nim router WiFi IDU złącze z opisem STB z dekoderem TV SAT. 12

13 Instalacja multiswitch owa W przypadku instalacji multiswitch owych nie zaleca się instalacji zestawu ODU-IDU. Jest to jednak możliwe w przypadku zamontowania routera IDU przed urządzeniem multiswitch i na tym samym kablu co modem zewnętrzny ODU. Instalacja z multiswitch owa wymaga aby router Wi-Fi IDU był podłączony przed urządzeniem multiswitch. Zainstalowanie routera WiFi IDU miedzy gniazdem RTV (czyli patrząc od strony konwertera za urządzeniem multiswitch) spowoduje usuniecie sygnału komunikacji miedzy modemem zewnętrznym ODU a routerem Wi-Fi IDU. Należy zwrócid uwagę na wybór kabla koncentrycznego w instalacjach multiswitch konwerter posiada wiele portów (złącz) i połączony jest z multiswitch wieloma kablami koncentrycznymi. Zestaw ODU-IDU należy podłączyd na tym samym kablu. 13

14 Instalacja unicable Uwaga! Instalację Unicable można wykorzystywad razem z zestawem ODU-IDU pod warunkiem, że konwerter nie pochłania zakłóceo w paśmie MHz. Instalacja unicable pozwala na obsłużenie wielu użytkowników przy wykorzystaniu jednego kabla koncentrycznego. W instalacji tej wymagane jest użycie specjalnego konwertera (który nie pochłania zakłóceo w paśmie MHz) oraz dekodera. Najczęściej stosowane konwertery obsługują 4 odbiorniki na jednym kablu i posiadają dodatkowe wejście na odbiornik, który nie obsługuje technologii unicable. Instalacja unicable wymaga aby router Wi-Fi IDU był podłączony przed pierwszym rozgałęzieniem kabla, do którego podłączone są dekodery. 14

15 Instalacja TV naziemnej DVB-T W najprostszej instalacji antenowej telewizji naziemnej DVB-T aby podłączyd zestaw ODU-IDU (poza montażem urządzeo opisanym w innym rozdziale tej instrukcji) należy wyłączyd zasilanie dekodera i routera Wi-Fi IDU a następnie: 1. odłączyd istniejący kabel koncentryczny od anteny DVB-T i podłączyd go do modemu zewnętrznego ODU do złącza z opisem IDU; 2. przygotowad nowy kabel o dobranej długości (patrz zalecenia dotyczące minimalnej i maksymalnej długości) i połączyd nim antenę DVB-T z modemem zewnętrznym ODU złącze z opisem LNB; 3. odłączyd istniejący kabel koncentryczny od dekodera DVB-T/telewizora i podłączyd go do routera Wi-Fi IDU do złącza z opisem ODU; 4. przygotowad nowy kabel o dobranej długości (patrz zalecenia dotyczące minimalnej i maksymalnej długości) i połączyd nim router Wi-Fi IDU złącze z opisem STB z dekoderem DVB-T/telewizorem. 15

16 Elementy w torze antenowym Niektóre elementy w torze antenowym mogą powodowad zakłócenia w działaniu zestawu ODU-IDU lub uniemożliwiad jego działanie. Nie można stosowad wzmacniaczy LNA (wzmacniacz niskoszumowy) w torze antenowym między modemem zewnętrznym ODU a routerem Wi-Fi IDU. Wzmacniacz LNA może byd zastosowany wyłącznie w przypadku gdy jest umieszczony przy antenie DVB-T oraz musi mied możliwośd pracy przy zasilaniu 12V. W tym przypadku zasilanie wzmacniacza w antenie jest zapewnione przez IDU (za pośrednictwem ODU). Poprawny odbiór sygnału DVB-T jest możliwy tylko przy włączonym IDU. W przypadku stosowania wzmacniaczy antenowych rozwiązanie wymaga stosowania wzmacniaczy 12V lub takich, które mają szeroki zakres pracy 5-12V. Niedopuszczalne jest stosowanie wzmacniaczy LNA wymagających zasilania napięciem max 5V. Antena ze wzmacniaczem LNA + zasilacz wzmacniaczy antenowych. W przypadku instalacji DVB-T w której zastosowano antenę ze wzmacniaczem LNA oraz dedykowany do zasilania wzmacniacza zasilacz telewizja będzie działad przy włączonym lub wyłączonym routerze Wi-Fi IDU. Przy wyłączonym routerze Wi-Fi IDU, modem zewnętrzny ODU jest nadal uruchomiony, ponieważ zasilanie jest dostarczane z zasilacza antenowego. W przypadku stosowania wzmacniaczy antenowych rozwiązanie wymaga stosowania wzmacniaczy 12V lub takich, które mają szeroki zakres pracy 5-12V. Zaleca się stosowanie wzmacniaczy z zasilaczem. 16

17 Antena z symetryzatorem. Prawidłowa praca ODU przy podłączeniu ODU bezpośrednio z symetryzatorem nie jest możliwa gdyż powoduje on zwarcie obwodu ( może uszkodzid układ zasilania zestawu ODU IDU). W przypadku takiej anteny należy zastosowad jedno z poniższych rozwiązao: 1. zastosowanie separatora (izolatora) galwanicznego między modemem zewnętrznym ODU a symetryzatorem; 2. zastosowanie wzmacniacza 12V między modemem zewnętrznym ODU a symetryzatorem; 3. zastosowanie DC Blockera między modemem zewnętrznym ODU a symetryzatorem. Kabel przejściowy podokienny może pochłaniad zakłócenia i modem zewnętrzny ODU powinien znajdowad się od niego w odległości powyżej 5 m. Ograniczniki przeciwprzepięciowe to elementy, które występują bardzo rzadko w instalacjach, w domach prywatnych. Ich główne miejsce to budynki firmowe. Wnoszą one dodatkowe tłumienie (2-2,5dB), co skraca sumaryczną długośd kabla RF o około 10m, ale można je stosowad montując zestaw ODU-IDU. 17

18 Gniazdka abonenckie z wyjściami do TV naziemnej, TV satelitarnej i radia (z trzema lub nawet z czterema wyjściami - z dodatkowym wyjściem satelitarnym). Niektóre gniazda ścienne (antenowe) w instalacjach mogą powodowad tłumienie sygnału komunikacyjnego miedzy modemem zewnętrznym ODU a routerem Wi-Fi IDU. Dla gniazdek w ścianach kabel od routera zawsze należy podłączyd do złącza - F. Podłączenie zestawu ODU IDU do instalacji TV naziemnej z gniazdkiem wprowadzającym dodatkowe tłumienie może spowodowad, że zestaw nie zadziała. Spowodowane to jest wystąpieniem fluktuacji sygnału w paśmie 2.4GHz. W celu uniknięcia możliwych fluktuacji zalecane jest podłączenie rezystora 75Ohm (terminacji) do wyjścia TV naziemnej, które nie jest używane. Dla poniższego typu gniazdka (dwa gniazda F) zalecane jest podłączenie ODU do tego, które nie jest sprzężone z radio i DVBT (mniejsze straty oraz nie jest wymagana terminacja wyjśd niepodłączonych zalecane sprawdzenie w specyfikacji gniazdka). W tym rozwiązaniu jedno gniazdo / kabel zawsze jest tylko przelotowy - nie zawiera filtrów i to należy wybrad. Trójniki to elementy wnoszące dodatkowe 4dB tłumienia (skracają efektywną długośd kabla o 20m) i mogą powodowad niepoprawne działanie dekodera dla wersji PVR ale również mogą doprowadzid do wycięcia sygnału komunikacji między modemem zewnętrznym ODU a routerem Wi-Fi IDU. Nie należy ich stosowad na kablu koncentrycznym miedzy modemem zewnętrznym ODU a routerem Wi-Fi IDU. Zastosowanie trójników możliwe jest jedynie pomiędzy routerem Wi-Fi IDU a dekoderem /telewizorem. 18

19 Nie ma żadnych przeciwwskazao do stosowania zabezpieczenia przeciwprzepięciowego. Wnosi dodatkowe tłumienie, które skraca sumaryczną długośd kabla jaką można stosowad między elementami zestawu ODU IDU. Instalacja nie może zawierad filtrów, które wycinają sygnał Wi-Fi 2,4 GHz. 19
