Klimakonwektory LASER i LOW BODY System 2- i 4-rurowy Kompletny zakres od 0.7 kw do 9.9 kw

Transkrypt

1 urządzenia kimatyzacyjne york Kimakonwektory LASER i LOW BODY System 2- i 4-rurowy Kompetny zakres od 0.7 kw do 9.9 kw CSL00 (Wbudowany) CSR00 (Naścienny) Zadajnik prędkości wentyatora CML00 (Wbudowany) CMR00 (Naścienny) prędk. wentyatora i ręcznym przełączaniem ato/zima Dane techniczne CEL00 (Wbudowany) CER00 (Naścienny) prędk. wentyatora i automat. przełączaniem ato/zima CEL20 (Wbudowany) CER20 (Naścienny) Termostat z automat. wyborem prędk. wentyatora i automat. przełączaniem ato/ zima CEL30 (Wbudowany) CER30 (Naścienny) Termostat z automat. wyborem prędk. wentyatora i automat. przełączaniem ato/zima do zaworów moduowanych Sterownik TUC03 Współpracuje z BacNET i siecią N2 Metasys Charakterystyka Możiwość wyboru 3 spośród 6 prędkości wentyatora Fabryczna obudowa Zawory montowane fabrycznie Nagrzewnica eektryczna Zawory z siłownikami termicznymi ub moduowanymi Zawory odcinające Opcja wotu powietrza od frontu (LASER) Skrzynka rozprężna - opcja (LASER) Spręż dyspozycyjny do 110 pa (LASER) Mode LASER: YLV, YLV-AF, YLH, YLH-AF, YLIV, YLIV-AF, YLIH, YLIH-AF LOW BODY: YLVR, YLIVR Wiekości Wydajność chłodnicza (1) W Wydajność grzewcza (2) W Spadek ciśnienia (4) kpa Zasianie V/Ph/Hz 230 / 1 / 50 + E Pobór mocy W Poziom mocy akustycznej (3) db(a) Poziom ciśnienia akust. w od. 3 m (3) db(a) Średnica króćcow wodnych ca 1/2 Wymiary znajdują się na następnych stronach. (1) Wydajności chłodnicze podane da temperatury wody na wejściu 7 C, t 5 C i temperatury pomieszczenia 27 C TS / 19 C TM (2 rurowy - bieg wysoki) (3 rzędy). (2) Wydajności grzewcze podane da temperatury wody na wejściu 50 C (LASER) / 70 C (LOW BODY) przy nominanym przepływie wody i temperatury pomieszczenia 20 C (2 rurowy - bieg wysoki) (3 rzędy da mode LASER i 1 rzędowa da mode LOW BODY). (3) Poziomy hałasu podane da wysokiego biegu. (4) Da trybu chłodzenia. W ceu uzyskania danych technicznych w innych warunkach prosimy o kontakt z Johnson Contros.

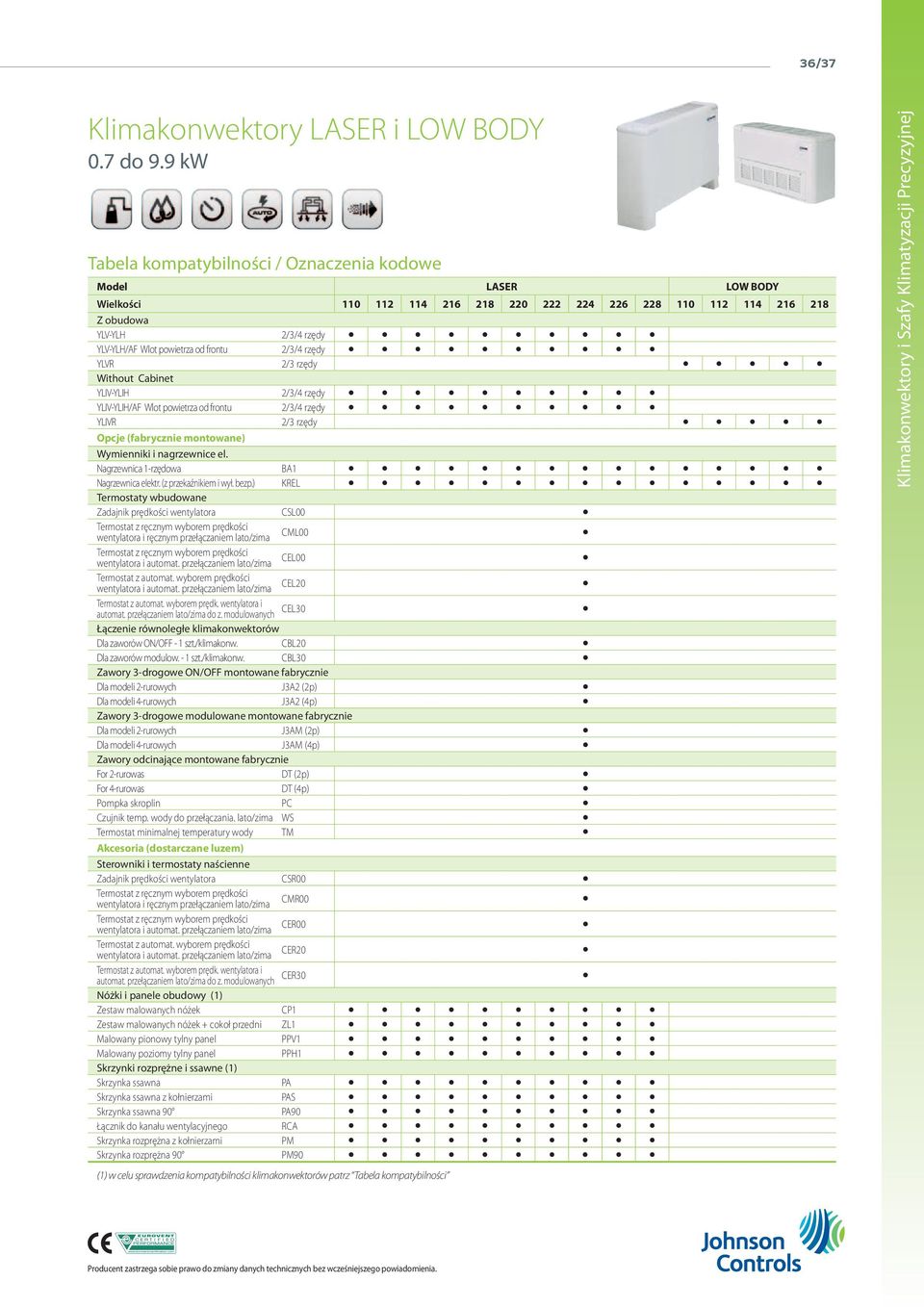

2 36/37 Kimakonwektory LASER i LOW BODY 0.7 do 9.9 kw Tabea kompatybiności / Oznaczenia kodowe Mode LASER LOW BODY Wiekości Z obudowa YLV-YLH 2/3/4 rzędy YLV-YLH/AF Wot powietrza od frontu 2/3/4 rzędy YLVR 2/3 rzędy Without Cabinet YLIV-YLIH 2/3/4 rzędy YLIV-YLIH/AF Wot powietrza od frontu 2/3/4 rzędy YLIVR 2/3 rzędy Opcje (fabrycznie montowane) Wymienniki i nagrzewnice e. Nagrzewnica 1-rzędowa BA1 Nagrzewnica eektr. (z przekaźnikiem i wył. bezp.) KREL Termostaty wbudowane Zadajnik prędkości wentyatora CSL00 wentyatora i ręcznym przełączaniem ato/zima CML00 wentyatora i CEL00 Termostat z automat. wyborem prędkości wentyatora i CEL20 Termostat z automat. wyborem prędk. wentyatora i do z. moduowanych CEL30 Łączenie równoegłe kimakonwektorów Da zaworów ON/OFF - 1 szt./kimakonw. CBL20 Da zaworów moduow. - 1 szt./kimakonw. CBL30 Zawory 3-drogowe ON/OFF montowane fabrycznie Da modei 2-rurowych J3A2 (2p) Da modei 4-rurowych J3A2 (4p) Zawory 3-drogowe moduowane montowane fabrycznie Da modei 2-rurowych J3AM (2p) Da modei 4-rurowych J3AM (4p) Zawory odcinające montowane fabrycznie For 2-rurowas DT (2p) For 4-rurowas DT (4p) Pompka skropin PC Czujnik temp. wody do przełączania. ato/zima WS Termostat minimanej temperatury wody TM Akcesoria (dostarczane uzem) Sterowniki i termostaty naścienne Zadajnik prędkości wentyatora CSR00 wentyatora i ręcznym przełączaniem ato/zima CMR00 wentyatora i CER00 Termostat z automat. wyborem prędkości wentyatora i CER20 Termostat z automat. wyborem prędk. wentyatora i do z. moduowanych CER30 Nóżki i panee obudowy (1) Zestaw maowanych nóżek CP1 Zestaw maowanych nóżek + cokoł przedni ZL1 Maowany pionowy tyny pane PPV1 Maowany poziomy tyny pane PPH1 Skrzynki rozprężne i ssawne (1) Skrzynka ssawna PA Skrzynka ssawna z kołnierzami PAS Skrzynka ssawna 90 PA90 Łącznik do kanału wentyacyjnego RCA Skrzynka rozprężna z kołnierzami PM Skrzynka rozprężna 90 PM90 (1) w ceu sprawdzenia kompatybiności kimakonwektorów patrz Tabea kompatybiności Kimakonwektory i Szafy Kimatyzacji Precyzyjnej Producent zastrzega sobie prawo do zmiany danych technicznych bez wcześniejszego powiadomienia.

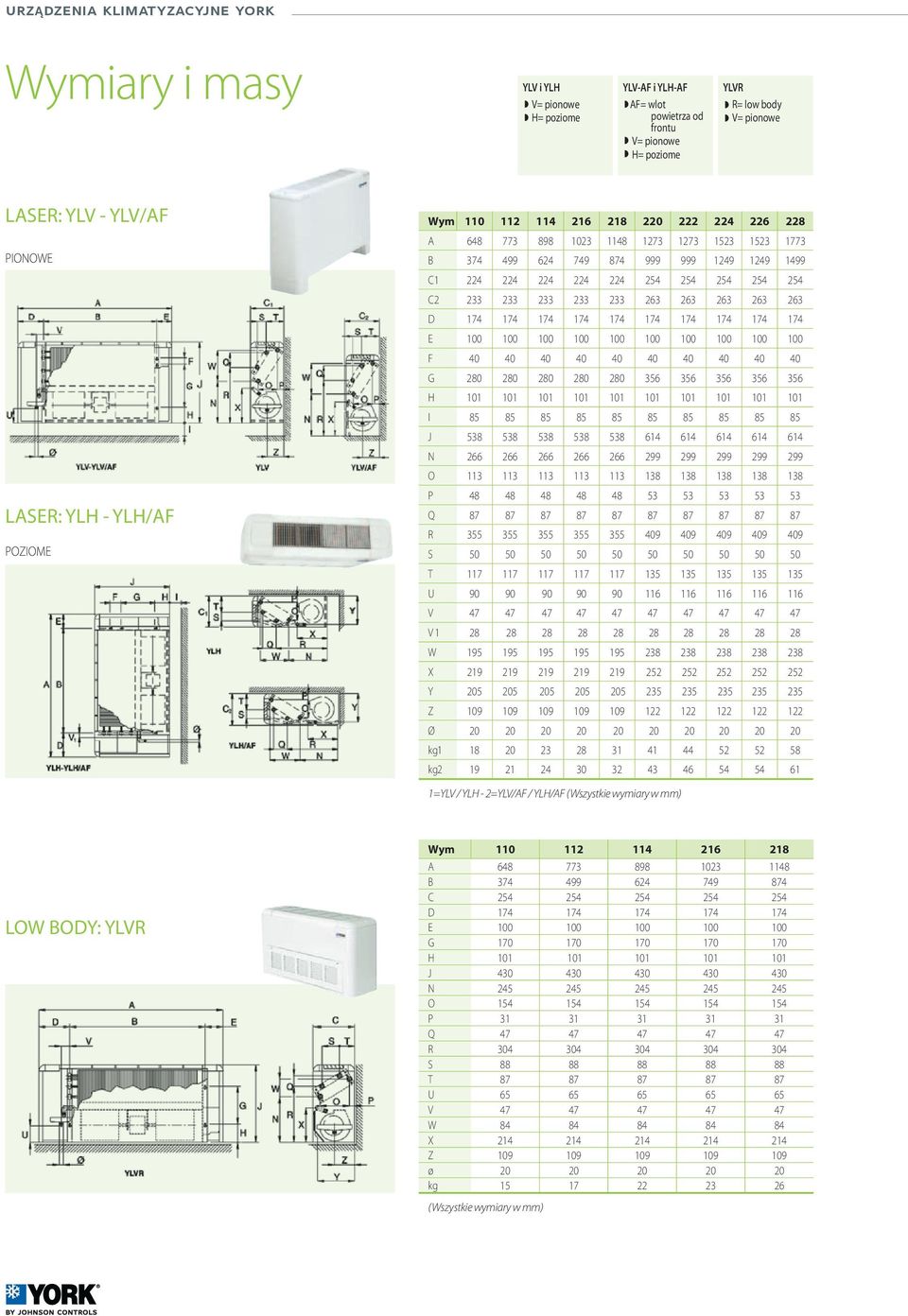

3 urządzenia kimatyzacyjne york Wymiary i masy YLV i YLH YLV-AF i YLH-AF AF= wot powietrza od frontu YLVR R= ow body LASER: YLV - YLV/AF PIONOWE LASER: YLH - YLH/AF POZIOME Wym A B C C D E F G H I J N O P Q R S T U V V W X Y Z Ø kg kg =YLV / YLH - 2=YLV/AF / YLH/AF (Wszystkie wymiary w mm) LOW BODY: YLVR Wym A B C D E G H J N O P Q R S T U V W X Z ø kg (Wszystkie wymiary w mm)

4 38/39 Wymiary i masy LASER: YLIV - YLIV/AF Wym PIONOWE LASER: YLIH - YLIH/AF POZIOME YLIV i YLIH I= bez obudowy YLIV-AF i YLIH-AF AF= wot powietrza od frontu I= bez obudowy YLIVR R= ow body I= bez obudowy A A B C D D E F G H I J K L M N O P Q R S T U V V W X Y Z Ø kg Kimakonwektory i Szafy Kimatyzacji Precyzyjnej (Wszystkie wymiary w mm) LOW BODY: YLIVR Wym A B C D E G H J K L M N O P Q R S T U V W X Y Z ø kg (Wszystkie wymiary w mm)

5 urządzenia kimatyzacyjne york LASER i LOW BODY Tabee kompatybiności CSL00 (Wbudowany) CSR00 (Naścienny) Zadajnik prędkości wentyatora CML00 (Wbudowany) CMR00 (Naścienny) prędk. wentyatora i ręcznym przełączaniem ato/zima CEL00 (Wbudowany) CER00 (Naścienny) prędk. wentyatora i automat. przełączaniem ato/zima CEL20 (Wbudowany) CER20 (Naścienny) Termostat z automat. wyborem prędk. wentyatora i automat. przełączaniem ato/zima CEL30 (Wbudowany) CER30 (Naścienny) Termostat z automat. wyborem prędk. wentyatora i automat. przełączaniem ato/zima do zaworów moduowanych Charakterystyka CEL/CER Strefa nieczułości da change over 5 C ub 2 C (nastawa fabryczna 2 C da modei 4-rurowych i 5 C da 2-rurowych) Ręczny ub automat. wybór prędkości wentyatora (modee 20 i 30) Sterowanie termostatyczne ub ciągła praca wentyatora Opcjonany czujnik temp. wody (WS) do przełączania ato/zima (change over) montowany na wymienniku (da modei 2-rurowych) Dioda pokazująca status pracy: ato, zima ub strefa nieczułości Nastawa temperatury od 7 do 30 C (komfort C) Pastikowe ograniczniki przedziału temperatury Wejście na stzk czujnika domknięcia okien Wejście na stzk czujnika obecności osób: tryb ekonomiczny/obecności Wyjście zdanego aarmu Aarm zabrudzenia fitra: 600 ub 1200 godzin pracy (nastawa fabr godz.) Przewietrzanie nagrzewnicy eektrycznej Czujnik w funkcji destratyficacji temp. powietrza na wocie (tyko CEL) Tabea kompatibiności: Termostaty / Zawory / Nagrzewnice / Łączenie równoegłe / Czujnik temp. wody (change over) / Termostat minimanej temp. wody Termostaty montowane fabrycznie (wbudowane) Łączenie równoegłe Zawory da mod. 2-rur Zawory da mod. 4-rur Nagrz. e. Cz. temp. Termostat min. ON/OFF Moduowany wody temp. wody J3A2 (2p) J3AM (2p) J3A2 (4p) J3AM (4p) KREL CBL20 CBL30 WS TM CSL00 Zadajnik prędkości wentyatora CML00 Termostat z ręcznym wyb. prędk. wenty. i r. przełączaniem ato/zima CEL00 prędk. wentyatora i CEL20 Termostat z automat. wyborem prędk. wentyatora i CEL30 Termostat z automat. wyborem prędk. wentyatora i automat. przełączaniem ato/zima do zaworów moduowanych Sterowniki i termostaty naścienne CSR00 Zadajnik prędkości wentyatora CMR00 Termostat z ręcznym wyb. prędk. wenty. i r. przełączaniem ato/zima CER00 prędk. wentyatora i CER20 Termostat z automat. wyborem prędk. wentyatora i CER30 Termostat z automat. wyborem prędk. wentyatora i automat. przełączaniem ato/zima do zaworów moduowanych Kompatybine Niekompatybine

6 40/41 LASER i LOW BODY Tabee kompatybiności Tabea kompatybiności: Opcje / Akcesoria / Modee LASER STANDARD BEZ OBUDOWY LOW BODY Ozn. Opis YLV YLH YLV-AF YLH-AF YLIV YLIH YLIV-AF YLIH-AF YLVR YLIVR Wymienniki i nagrzewnice e.** BA1** Nagrzewnica 1-rzędowa KREL** Nagrzewnica eektr. (z przekaźnikiem i wył. bezp.) Termostaty wbudowane CSL00 Zadajnik prędkości wentyatora CML00 CEL00 CEL20 CEL30 wentyatora i ręcznym przełączaniem ato/zima wentyatora i Termostat z automat. wyborem prędkości wentyatora i Termostat z automat. wyborem prędk. wentyatora i do z. moduowanych Kompatybiny z nagrzewnicą eektryczna Kompatybiny z nagrzewnicą eektryczna Kimakonwektory i Szafy Kimatyzacji Precyzyjnej CBL20 Płytka do łącz. równoeg. - da zaworów ON/OFF CBL30 Płytka do łącz. równoeg. - da zaworów moduowanych Sterowniki i termostaty naścienne CSR00 Zadajnik prędkości wentyatora CMR00 wentyatora i ręcznym przełączaniem ato/zima CER00 wentyatora i Kompatybiny z nagrzewnicą eektryczna CER20 Termostat z automat. wyborem prędkości wentyatora i Kompatybiny z nagrzewnicą eektryczna CER30 Termostat z automat. wyborem prędk. wentyatora i do z. moduowanych Zawory / Pompka skropin / Czujnik temp. wody (change over) / Termostat minimanej temperatury wody (fabrycznie montowane) J3A2 (2p) Zawór 3d 4-portowy ON/OFF da modei 2-rurowych J3A2 (4p) Zawór 3d 4-portowy ON/OFF da modei 4-rurowych J3AM (2p) Zawór 3d 4-portowy moduow. da modei 2-rurowych J3AM (4p) Zawór 3d 4-portowy moduow. da modei 4-rurowych DT (2p) Zawór odcinający da modei 2-rurowych (dodatkowo do zaworów J3A2/J3AM) DT (4p) Zawór odcinający da modei 4-rurowych (dodatkowo do zaworów J3A2/J3AM) PC Pompka skropin WS Czujnik temp. wody do przełączania. ato/zima Kompatybiny z CEL/CER TM Termostat minimanej temperatury wody Nóżki i panee obudowy CP1 Zestaw maowanych nóżek ZL1 Zestaw maowanych nóżek + cokoł przedni PPV1 Maowany pionowy tyny pane PPH1 Maowany poziomy tyny pane Skrzynki rozprężne i ssawne PA Skrzynka ssawna PAS Skrzynka ssawna z kołnierzami PA90 Skrzynka ssawna 90 RCA Łącznik do kanału wentyacyjnego PM Skrzynka rozprężna z kołnierzami PM90 Skrzynka rozprężna 90 ** Kompatybine Kompatybine warunkowo Niekompatybine Maksimana iczba rzędów okreśona jest w dokumentacji techniczej; maksymana iość rzędów zawiera 1 rząd nagrzewnicy wodnej ub nagrzewnicę eektrycznej.
