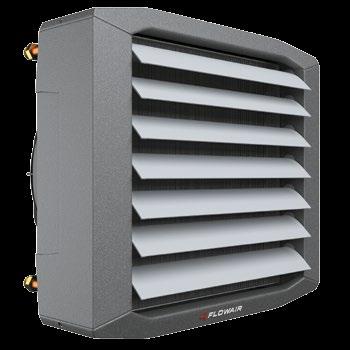

1 Nagrzewnice wodne LEO FB

2 Spis treści Ogólna charakterystyka...3 Konstrukcja...4 Wymiary...5 Dane techniczne...5 Zasięg poziomy...6 Zasięg pionowy...6 Montaż...7 Akcesoria...9 Sterowanie porównanie...11 Sterowanie regulacja T-box LEO typ V...11 Sterowanie regulacja HMI LEO typ V...12 Sterowanie regulacja TS LEO typ V...12 Sterowanie regulacja T-box LEO typ M...12 Programowanie BMS...13 System FLOWAIR...13 Elementy sterowania...14 Schemat blokowy regulacja T-box dla LEO typ V...16 Schemat blokowy regulacja T-box + RX dla LEO typ V...16 Schemat blokowy regulacja HMI dla LEO typ V...17 Schemat blokowy regulacja HMI + RX dla LEO typ V...17 Schemat blokowy regulacja TS dla LEO typ V...18 Schemat blokowy regulacja TS + RX dla LEO typ V...18 Schemat blokowy regulacja T-box dla LEO typ M...18 Prędkość nawiewanego powietrza...19 Regulacja wydajności dane techniczne...20 Tabele mocy grzewczych LEO FB Tabele mocy grzewczych LEO FB Tabele mocy grzewczych LEO FB Tabele mocy grzewczych LEO FB Tabele mocy grzewczych LEO FB Tabele mocy grzewczych LEO FB Tabele mocy grzewczych LEO FB

3 Ogólna charakterystyka Nagrzewnica wodna LEO FB Moc grzewcza [kw] Wydajność [m³/h] Masa [kg] 7,4 35,7 Obudowa EPP Kolor szary (2) EPP to spieniony polipropylen, którego zdolności termoizolacyjne, odporność na zabrudzenia i wysoka zdolność tłumienia drgań pozwoliły na wykorzystanie materiału jako element obudowy urządzenia oraz obniżyły jego całkowitą masę (2) Zbliżony do RAL 9007 Nagrzewnice wodne LEO FB przeznaczone są do pracy wewnątrz pomieszczeń. Służą do ogrzewania obiektów o dużych kubaturach: hale przemysłowe, magazyny, pawilony handlowe, hale produkcyjne, hale sportowe, obiekty sakralne itp., jak i mniejszych pomieszczeń np.: warsztaty, garaże, sklepy, salony samochodowe, stacje benzynowe itp. Dostępne są typy urządzeń: LEO FB typ V Nagrzewnica z wentylatorem z silnikiem AC, z możliwością przełączania wydajności w zakresie 3 biegów. LEO FB typ M Nagrzewnica z energooszczędnym wentylatorem z silnikiem EC, sterowanym zewnętrznym sygnałem napięciowym 0 10V, umożliwiającym płynną regulację wydajności wentylatora w zakresie 0 100%

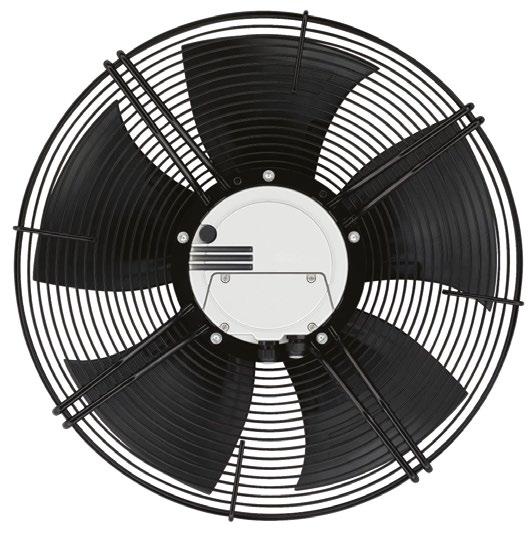

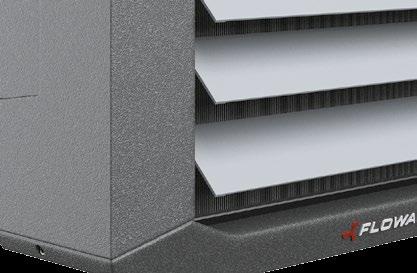

4 Konstrukcja 3-BIEGOWY WENTYLATOR NAWIEWNY Nagrzewnice LEO typ V w standardzie wyposażone są w wentylator z silnikiem 3-biegowym. To najprostszy i efektywny sposób na sterowanie pracą nagrzewnicy. WENTYLATOR NAWIEWNY EC Nagrzewnice LEO typ M zostały wyposażone w energooszczędny wentylator z silnikiem EC (elektronicznie komutowany). Zastosowanie tego typu wentylatora umożliwia płynną regulację wydajności oraz pozwala na ograniczenie kosztów zużycia energii elektrycznej nawet o 50%. OBUDOWA EPP Wytrzymałość mechaniczna, odporność na zabrudzenia, niska waga oraz estetyczny wygląd. Dzięki zastosowaniu na obudowę spienionego polipropylenu nagrzewnice LEO FB wyznaczają nową jakość użytkowania. KOMORA MIESZANIA LEO KM do urządzeń LEO FB Nagrzewnice powietrza LEO FB z komorą mieszania LEO KM tworzą urządzenie grzewczo-wentylacyjne, przeznaczone do pracy wewnątrz pomieszczeń. To najprostszy sposób na stworzenie wentylacji mechanicznej w budynku. Więcej informacji katalog LEO KM. 4

5 Wymiary FB FB FB Dane techniczne FB 10 V FB 10 M FB 20 V FB 20 M FB 30 V Wentylator LEO FB typ V 3-biegowy silnik osiowy, jednofazowy, prądu zmiennego LEO FB typ M elektronicznie komutowany silnik osiowy, jednofazowy, prądu zmiennego Max. strumień przepływu powietrza [m 3 /h] Zasilanie [V/Hz] 230/50 Max. pobór prądu [A] 0,5 0,25 0,5 0,25 0,5 0,25 1,4 0,7 1,4 0,7 1,4 0,7 Max. pobór mocy [W] , , , IP / Klasa izolacji 54/F Max. poziom ciśnienia akustycznego [db(a)] Max. zasięg strumienia 14,5 14,0 13,0 26,0 24,0 22,0 33,0 powietrza (2) [m] Wymiennik ciepła Cu Al jednorzędowy Cu Al dwurzędowy FB 30 M Cu Al dwurzędowy FB 25 V FB 25 M Cu Al jednorzędowy FB 45 V FB 45 M Cu Al dwurzędowy FB 65 V FB 65 M Cu Al trzyrzędowy FB 95 V 2x1,4 (2,8) 2x320 (640) FB 95 M 2x0,7 (1,4) 2x170 (340) Cu Al dwurzędowy Nominalna moc grzewcza (3) [kw] 10,1 21,4 27,3 26,7 45,0 65,5 100,9 Przyrost temperatury powietrza (ΔT) (3) [ o C] 14,5 32,0 42,5 18,0 32,5 50,0 36,0 Max. temp. wody grzewczej [ o C] Max. ciśnienie robocze [MPa] 1,6 Przyłącze [ ] ½ ½ ½ ¾ ¾ ¾ ¾ Rodzaj obudowy EPP spieniony polipropylen Kolor szary (4) Środowisko pracy wewnątrz pomieszczeń Max. temperatura pracy [ o C] Pozycja pracy dowolna Masa urządzenia [kg] 9,3 7,4 10,2 8,3 11,3 9,5 14,8 11,5 16,0 13,1 18,3 15,0 32,2 25,6 Masa urządzenia napełnionego wodą [kg] 10,0 8,1 11,4 9,5 12,7 10,9 15,8 12,5 18,0 15,1 21,0 17,7 35,7 29,1 Poziom ciśnienia akustycznego podano dla pomieszczenia o średniej zdolności pochłaniania dźwięku, objętości 1500 m 3, w odległości 5 m od urządzenia (2) Zasięg poziomy strumienia izotermicznego, przy prędkości granicznej 0,5 m/s (3) Przy maksymalnym przepływie strumienia powietrza, temperatura czynnika grzewczego 90/70 o C, temperatura powietrza na wlocie do urządzenia 0 o C (4) Zbliżony do RAL

6 Zasięg poziomy Izotermiczny 35 33, ,0 24,0 22,0 22,5 zasięg [m] ,5 11,0 14,5 5,0 8,5 14,0 3,0 6,5 13,0 12,5 19,0 9,5 15,5 8,0 13,5 15,0 0 V = 1100 m 3 /h (1 bieg / 40% ) V = 1600 m 3 /h (2 bieg / 60% ) V = 2100 m 3 /h (3 bieg / 100% ) V = 700 m 3 /h (1 bieg / 40% ) V = 1200 m 3 /h (2 bieg / 60% ) V = 2000 m 3 /h (3 bieg / 100% ) V = 400 m 3 /h (1 bieg / 40% ) V = 900 m 3 /h (2 bieg / 60% ) V = 1900 m 3 /h (3 bieg / 100% ) V = 2250 m 3 /h (1 bieg / 70% ) V = 3400 m 3 /h (2 bieg / 85% ) V = 4400 m 3 /h (3 bieg / 100% ) V = 1700 m 3 /h (1 bieg / 70% ) V = 2800 m 3 /h (2 bieg / 85% ) V = 4100 m 3 /h (3 bieg / 100% ) V = 1400 m 3 /h (1 bieg / 70% ) V = 2400 m 3 /h (2 bieg / 85% ) V = 3900 m 3 /h (3 bieg / 100% ) V = 3850 m 3 /h (1 bieg / 70% ) V = 5800 m 3 /h (2 bieg / 85% ) V = 8500 m 3 /h (3 bieg / 100% ) FB 10 FB 20 FB 30 FB 25 FB 45 FB 65 FB 95 Zasięg poziomy strumienia izotermicznego przy prędkości granicznej 0,5 m/s V przepływ powietrza Nastawa procentowa urządzenia LEO typ M Zasięg pionowy Nieizotermiczny zasięg [m] V = 1100 m 3 /h (1 bieg / 40% ) V = 1600 m 3 /h (2 bieg / 60% ) V = 2100 m 3 /h (3 bieg / 100% ) V = 700 m 3 /h (1 bieg / 40% ) V = 1200 m 3 /h (2 bieg / 60% ) V = 2000 m 3 /h (3 bieg / 100% ) V = 400 m 3 /h (1 bieg / 40% ) V = 900 m 3 /h (2 bieg / 60% ) V = 1900 m 3 /h (3 bieg / 100% ) V = 2250 m 3 /h (1 bieg / 70% ) V = 3400 m 3 /h (2 bieg / 85% ) V = 4400 m 3 /h (3 bieg / 100% ) V = 1700 m 3 /h (1 bieg / 70% ) V = 2800 m 3 /h (2 bieg / 85% ) V = 4100 m 3 /h (3 bieg / 100% ) V = 1400 m 3 /h (1 bieg / 70% ) V = 2400 m 3 /h (2 bieg / 85% ) V = 3900 m 3 /h (3 bieg / 100% ) V = 3850 m 3 /h (1 bieg / 70% ) V = 5800 m 3 /h (2 bieg / 85% ) V = 8500 m 3 /h (3 bieg / 100% ) FB 10 FB 20 FB 30 FB 25 FB 45 FB 65 FB 95 Zasięg pionowy strumienia nieizotermicznego przy prędkości granicznej 0,5 m/s V przepływ powietrza Nastawa procentowa urządzenia LEO typ M Δ5 o C Δ10 o C Δ20 o C Δ30 o C 6

7 Montaż Dostępne są ceowniki, które ułatwiają montaż podstropowy i wypoziomowanie urządzenia. montaż podstropowy D C 0,123 KONSOLA OBROTOWA Umożliwia montaż urządzenia prostopadle lub pod różnymi kątami do przegrody. Konsola pozwala również na obrót nagrzewnicy o kąt 170 o. A E F pionowy montaż na konsoli B (2) Zalecane odległości montażu [m] FB 10 FB 20 FB 30 FB 25 FB 45 FB 65 FB 95 A max. 3,0 max. 3,0 max. 3,0 2,5 8,0 2,5 8,0 2,5 8,0 2,5 10,0 B 2,5 5,0 2,5 5,0 2,5 5,0 2,5 10,0 2,5 10,0 2,5 10,0 2,5 12,0 C 0,3 D 0,415 0,415 0,415 0,515 0,515 0,515 1,055 E 0,415 0,415 0,415 0,515 0,515 0,515 0,515 F 0,5 Króciec zasilający znajduje się na dole urządzenia, a króciec powrotny na górze; W przypadku podłączenia w odwrotnej konfiguracji spadek nominalnej mocy grzewczej może wynosić do 3% (2) Przy pionowym ułożeniu kierownic powietrza. Przy montażu podstropowym wysokość montażu należy dobierać w zależności od zasięgu pionowego nieizotermicznego 7

8 P P P P P P Wskazówki montażu P 45 P 60 P Należy zapewnić równomierne rozprowadzenie powietrza w całej objętości pomieszczenia. Nagrzewnice montować w taki sposób by struga nawiewanego powietrza była kierowana do strefy przebywania ludzi. P P P P Nagrzewnice montowane na przeciwległych ścianach montować na zakładkę. Nagrzewnice montować w taki sposób aby nie ograniczać strugi nawiewanego powietrza. P P Przy montażu blisko narożników kierować strumień powietrza do środka pomieszczenia tak, by uniknąć przyklejania się strugi do ściany. Nagrzewnice montować w taki sposób aby zapewnić swobodny dopływ powietrza wokół urządzenia. 8

9 Akcesoria Konfuzor FB Przeznaczony do nagrzewnic LEO FB Zastosowanie konfuzora powoduje zwiększenie prędkości strugi powietrza co skutkuje szybszym dostarczeniem ciepła do niższych stref pomieszczenia. max. 12 m Zastosowanie konfuzora powoduje obniżenie parametrów urządzenia o 10% w stosunku do danych nominalnych podanych w tabelach na stronach Materiał: stal malowana proszkowo RAL 9007 Masa: 3,8 kg 620 Przy montażu podstropowym wysokość montażu należy dobierać w zależności od zasięgu pionowego nieizotermicznego 650 Nawiewnik FB Przeznaczony do nagrzewnic LEO FB Nawiewnik 4-stronny pozwala na lepsze rozprowadzenie nawiewanego powietrza. Jest idealnym rozwiązaniem do niskich pomieszczeń, w których nagrzewnice montowane są podstropowo. max. 5 m Zastosowanie nawiewnika 4-stronnego powoduje obniżenie parametrow urządzenia o 10% w stosunku do danych nominalnych podanych w tabelach na stronach Materiał: stal malowana proszkowo RAL 9007 Masa: 2,8 kg

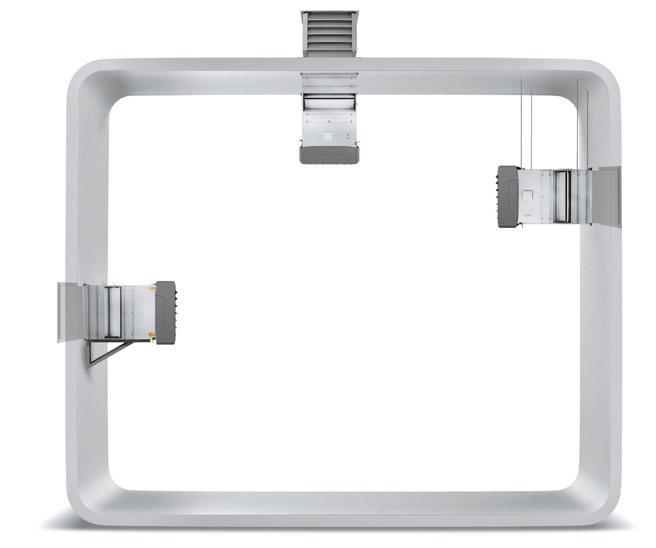

10 Akcesoria Komora mieszania montaż podstropowy 1,0 m 1,0 m Nagrzewnice powietrza LEO FB przy pracy z komorami mieszania LEO KM umożliwiają dostarczenie świeżego powietrza do pomieszczenia. montaż na wspornikach B (2) montaż na szpilkach Więcej informacji katalog LEO KM. Zalecane odległośći montażu [m] KM S KM L KM 95 A [m] 2,5-4,5 2,5-8,0 2,5-8,0 B [m] 2,5-4,5 2,5-8,0 2,5-8,0 Wymiary LEO FB KM S LEO FB KM L LEO FB 95 + KM A Króciec zasilający znajduje się na dole urządzenia, a króciec powrotny na górze; W przypadku podłączenia w odwrotnej konfiguracji spadek nominalnej mocy grzewczej może wynosić do 3% (2) Przy pionowym ułożeniu kierownic powietrza. Przy montażu podstropowym wysokość montażu należy dobierać w zależności od zasięgu pionowego nieizotermicznego LEO FB 10 + KM S LEO FB 20 + KM S LEO FB 30 + KM S LEO FB 25 + KM L LEO FB 45 + KM L LEO FB 65 + KM L LEO FB 95 + KM L Moc grzewcza [kw] 6,0 9,2 9,3 18,7 6,9 23,3 15,2 24,2 20,9 37,3 24,0 52,0 47,5 87,0 Wydajność [m 3 /h] Wydajność bez czerpni powietrza. Z czerpnią powietrza spadek wydajności o ok. 10% 10

11 Sterowanie Porównanie sterowania Wodna nagrzewnica LEO typ V Wodna nagrzewnica LEO typ M Regulacja T-box Regulacja HMI Regulacja TS Regulacja T-box Sposób regulacji Manualna 3-stopniowa regulacja wydajności Automatyczna 3-stopniowa regulacja wydajności Automatyczna płynna regulacja wydajności Tryb pracy Grzanie / Chłodzenie / Wentylacja Programator tygodniowy BMS Integracja urządzeń do SYSTEMU FLOWAIR Maksymalna ilość obsługiwanych urządzeń Bezpośrednio przez sterownik (2) 31 Za pomocą dodatkowych rozdzielaczy 36 (3) 36 (3) 36 (3) n/d Rodzaj sterownika TS 3-stopniowy regulator obrotów z termostatem HMI sterownik programowalny T-box inteligentny sterownik z wyświetlaczem dotykowym Rodzaj wentylatora AC wentylator z silnikiem 3-biegowym EC wentylator z silnikiem elektrycznie komutowanym, oszczędność energii 50% 2 urządzenia FB V; 1 urządzenie FB V (2) 7 urządzeń FB V; 3 urządzenia FB V (3) 12 urządzeń FB V do 1 rozdzielacza RX; 6 urządzeń FB V do 1 rozdzielacza RX; max. 3 rozdzielacze RX do 1 sterownika Regulacja T-box LEO FB typ V Nagrzewnice LEO FB typ V mogą zostać wyposażone w zewnętrzny moduł sterujący DRV V, który za pomocą sterownika T-box umożliwia: automatyczne lub manualne stopniowanie prędkości obrotowej (trzy stopnie wydajności), nastawę 3 trybów pracy nagrzewnicy: grzanie, wentylacja, chłodzenie, pracę w trybie ciągłym (praca wentylatora po osiągnięciu zadanej temperatury) lub termostatycznym (zatrzymanie wentylatora po osiągnięciu zadanej temperatury), antifreeze automatyczne załączenie nagrzewnic przy nadmiernym spadku temperatury w pomieszczeniu, programator tygodniowy, integrację urządzeń do SYSTEMU FLOWAIR. T-box PODŁĄCZANIE URZĄDZEŃ: Układ jest przystosowany do łączenia nagrzewnic i sterowania do 31 urządzeniami kompatybilnymi z SYSTEMEM FLOWAIR za pomocą jednego sterownika T-box. BMS: Sterownik T-box lub moduł sterujący DRV V można podłączyć do inteligentnego sytemu zarządzania budynkiem BMS. Rozwiązanie to umożliwia sterowanie wszystkimi urządzeniami komunikującymi się ze sterownikiem T-box i modułem sterującym DRV V. 11

12 Sterowanie Regulacja HMI LEO FB typ V To zaawansowany układ regulacji wentylatorów 3-biegowych za pomocą sterownika programowalnego HMI, który umożliwia: automatyczne lub manualne stopniowanie prędkości obrotowej (trzy stopnie wydajności), nastawę 3 trybów pracy nagrzewnicy: grzanie, wentylacja, chłodzenie, pracę w trybie ciągłym (praca wentylatora po osiągnięciu zadanej temperatury) lub termostatycznym (zatrzymanie wentylatora po osiągnięciu zadanej temperatury), antifreeze automatyczne załączenie nagrzewnic przy nadmiernym spadku temperatury w pomieszczeniu, programator tygodniowy. HMI PODŁĄCZANIE URZĄDZEŃ: Jeden sterownik HMI umożliwia sterowanie: max. 2 nagrzewnicami LEO FB V, max. 1 nagrzewnicą LEO FB V. Możliwe jest zastosowanie modułu rozszerzającego RX, który pozwala na obsługę do 12 (36 w przypadku łączenia RX) urządzeń za pomocą jednego sterownika HMI. BMS: Sterownik HMI można podłączyć do inteligentnego sytemu zarządzania budynkiem BMS. Rozwiązanie to umożliwia sterowanie wszystkimi urządzeniami komunikującymi się ze sterownikiem HMI. Regulacja TS LEO FB typ V To najprostszy układ regulacji wentylatorów 3-biegowych. Pracę nagrzewnicy reguluje 3-stopniowy regulator biegów z termostatem, który umożliwia: manualne stopniowanie prędkości obrotowej (trzy stopnie wydajności), nastawę 3 trybów pracy nagrzewnicy: grzanie, wentylacja, chłodzenie, pracę w trybie ciągłym (praca wentylatora po osiągnięciu zadanej temperatury) lub termostatycznym (zatrzymanie wentylatora po osiągnięciu zadanej temperatury). TS PODŁĄCZANIE URZĄDZEŃ: Jeden regulator TS umożliwia regulację: max. 7 nagrzewnic LEO FB V, max. 3 nagrzewnic LEO FB V. Możliwe jest zastosowanie modułu rozszerzającego RX, ktory pozwala na obsługę do 12 (36 w przypadku łączenia RX) urządzeń za pomocą jednego regulatora TS. Regulacja T-box LEO FB typ M To inteligentny układ regulacji wentylatorów EC. Regulacja prędkości obrotowej energooszczędnego wentylatora EC za pomocą sterownika T-box, który umożliwia: płynną regulację prędkości obrotowej, nastawę 3 trybów pracy nagrzewnicy: grzanie, wentylacja, chłodzenie, pracę w trybie ciągłym (praca wentylatora po osiągnięciu zadanej temperatury) lub termostatycznym (zatrzymanie wentylatora po osiągnięciu zadanej temperatury), antifreeze automatyczne załączenie nagrzewnic przy nadmiernym spadku temperatury w pomieszczeniu, programator tygodniowy, integrację urządzeń do SYSTEMU FLOWAIR. T-box PODŁĄCZANIE URZĄDZEŃ: Układ jest przystosowany do łączenia nagrzewnic i sterowania do 31 urządzeniami kompatybilnymi z SYSTEMEM FLOWAIR za pomocą jednego sterownika T-box. BMS: Sterownik T-box lub moduł sterujący DRV M można podłączyć do inteligentnego sytemu zarządzania budynkiem BMS. Rozwiązanie to umożliwia sterowanie wszystkimi urządzeniami komunikującymi się ze sterownikiem T-box i modułem sterującym DRV M. 12

13 Programowanie BMS Regulacja T-box HMI Podłączenie urządzeń do systemu BMS (Building Management System) możliwe jest na trzy sposoby: poprzez sterownik T-box bądź HMI (Wersja 1) lub poprzez moduł sterujący DRV (Wersja 2). Wersja 1 Wersja 2 Sterowniki T-box oraz HMI umożliwiają podłączenie układu do zintegrowanego systemu zarządzania budynkiem BMS. W przypadku nadzorowania urządzeń poprzez sterownik T-box przy pomocy jednego adresu w BMS możliwe jest niezależne kontrolowanie pracy do 31 urządzeń. Moduły sterujące DRV V oraz DRV M umożliwiają podłączenie do systemu BMS. Możliwe jest ustawienie do 31 adresów. Ustawienie adresu dla każdego urządzenia oddzielnie, umożliwia niezależne odczytywanie i zapisywanie parametrów pracy każdego urządzenia. Parametry komunikacyjne: Nazwa Regulacja T-box Regulacja HMI Warstwa fizyczna RS485 RS485 Protokół MODBUS-RTU MODBUS-RTU Prędkość transmisji [bps] 9600 do Parzystość Even Even Liczba bitów danych 8 8 Liczba bitów stopu 1 1 Parametry komunikacyjne: Nazwa DRV V i DRV M Warstwa fizyczna RS485 Protokół MODBUS-RTU Prędkość transmisji [bps] Parzystość Even Liczba bitów danych 8 Liczba bitów stopu 1 System FLOWAIR SYSTEM FLOWAIR to kompletna oferta urządzeń grzewczo-wentylacyjnych zintegrowanych 1 sterownikiem. Sterownik T-box umożliwia kontrolę i obsługę wszystkich urządzeń z jednego miejsca. ELiS DUO kurtyno-nagrzewnice LEO wodne nagrzewnice powietrza ELiS kurtyny powietrzne Integracja wszystkich urządzeń za pomocą jednego sterownika T-box T-box inteligentny sterownik z wyświetlaczem dotykowym OXeN wentylacja bezkanałowa z odzyskiem ciepła LEO D destratyfikator powietrza 13

14 Elementy sterowania Regulacja T-box Kategoria Symbol Wygląd Dane techniczne Sterownik T-box inteligentny sterownik z wyświetlaczem dotykowym Stopień ochrony: IP 20 Zasilanie: 24 VDC Zakres nastawy temperatury: o C Zakres temperatury pracy: C Max. przekrój przewodu: 2,5 mm 2 PT-1000 IP65 czujnik naścienny pomiaru temperatury Stopień ochrony: IP65 Zakres temperatury pracy: o C Max. przekrój przewodu: 1,5 mm 2 Wyposażenie dodatkowe RX rozdzielacz sygnału Stopień ochrony: IP 54 Zasilanie: 230V/50Hz Wymiary: 275x200x85 mm Zakres temperatury pracy: o C Ilość obsługiwanych urządzeń: 12 urządzeń FB V do 1 rozdzielacza RX; 6 urządzeń FB V do 1 rozdzielacza RX Max. przekrój przewodu: 2,5 mm 2 Kontroler DRV V moduł sterujący Stopień ochrony: IP 54 Zasilanie: 230V/50Hz Wymiary: 230x180x55 mm Zakres temperatury pracy: o C Ilość obsługiwanych urządzeń: 1 Max. przekrój przewodu: 2,5 mm 2 v Urządzenia LEO FB typ M są wyposażone w moduł sterujący DRV M w standardzie Regulacja HMI Kategoria Symbol Wygląd Dane techniczne Sterownik HMI sterownik programowalny Stopień ochrony: IP 20 Zasilanie: 230V/50Hz Zakres nastawy temperatury: C Zakres temperatury pracy: C Obciążalność styków: 1,4 A Max. przekrój przewodu: 1,5 mm 2 NTC czujnik naścienny pomiaru temperatury Stopień ochrony: IP65 Zakres temperatury pracy: o C Max. przekrój przewodu: 1,5 mm 2 Wyposażenie dodatkowe RX rozdzielacz sygnału Stopień ochrony: IP 54 Zasilanie: 230V/50Hz Wymiary: 275x200x85 mm Zakres temperatury pracy: o C Ilość obsługiwanych urządzeń: 12 urządzeń FB V do 1 rozdzielacza RX; 6 urządzeń FB V do 1 rozdzielacza RX Max. przekrój przewodu: 2,5 mm 2 v 14

15 Elementy sterowania Regulacja TS Kategoria Symbol Wygląd Dane techniczne Termostat TS 3-stopniowy regulator obrotów z termostatem Stopień ochrony: IP30 Zasilanie: 230V/50Hz Zakres nastawy temperatury: C Zakres temperatury pracy: o C Obciążalność stykow: 5 A Max. przekrój przewodu: 1,5 mm 2 Wyposażenie dodatkowe RX rozdzielacz sygnału Stopień ochrony: IP 54 Zasilanie: 230V/50Hz Wymiary: 275x200x85 mm Zakres temperatury pracy: o C Ilość obsługiwanych urządzeń: 12 urządzeń FB V do 1 rozdzielacza RX; 6 urządzeń FB V do 1 rozdzielacza RX Max. przekrój przewodu: 2,5 mm 2 v Regulacja T-box HMI TS Kategoria Symbol Wygląd Dane techniczne Zawory 2d-3/4 2d-1/2 zawór dwudrogowy 3/4 1/2 z siłownikiem elektrycznym 3d-3/4 3d-1/2 zawór trójdrogowy 3/4 1/2 z siłownikiem elektrycznym Stopień ochrony: IP20 Napięcie zasilania: 230 V 50/60 Hz Max. temperatura czynnika: +93 o C Max. ciśnienie robocze: 2,1 MPa Kvs: 3/4 6,5 m 3 /h; 1/2 3,0 m 3 /h Montaż: na powrocie czynnika grzewczego z nagrzewnicy Czas otwarcia/zamknięcia: 18s/5s Wymiary (WxSxG): 3/4 122x86x66; 1/2 108x86x66 Stopień ochrony: IP20 Napięcie zasilania: 230 V 50/60 Hz Max. temperatura czynnika: +93 o C Max. ciśnienie robocze: 2,1 MPa Kvs: 3/4 6,5 m 3 /h; 1/2 3,4 m 3 /h Montaż: na zasilaniu nagrzewnicy czynnikiem grzewczym Czas otwarcia/zamknięcia: 18s/5s Wymiary (WxSxG): 3/4 110x95x66; 1/2 122x93x66 v 15

16 Schematy blokowe regulacja T-box LEO FB typ V T-box PT-1000 (opcja) PT-1000 (opcja) LIYCY 4x0,5 mm 2 para przewodów A i B skręcona max. 50 m 2 0,5 mm 2 (ekranowany) DRV V 3 0,75 mm 2 5 1,0 mm 2 DRV V max. 31 urządzeń kompatybilnych z SYSTEMEM FLOWAIR 3 1,0 mm 2 zasilanie ~230 V LIYCY 3x0,5 mm 2 para przewodów A i B skręcona max. 50 m zasilanie ~230 V LEO FB typ V łączenie urządzeń rozdzielaczem RX T-box PT-1000 (opcja) LIYCY 4x0,5 mm 2 para przewodów A i B skręcona max. 50 m 2 0,5 mm 2 (ekranowany) DRV V 4 0,5 mm 2 RX 3 0,75 mm 2 5 1,0 mm 2 max. 12 urządzeń FB V max. 6 urządzeń FB V 3 1,0 mm 2 zasilanie ~230 V 3 1,5 mm 2 zasilanie ~230 V 5 0,5 mm 2 max. 3 rozdzielacze RX max. 12 urządzeń FB V max. 6 urządzeń FB V RX zasilanie ~230 V 16

17 Schematy blokowe regulacja HMI LEO FB typ V NTC (opcja) 2 0,5 mm 2 HMI 3 0,75 mm 2 max. 2 urządzenia LEO FB V 5 1,0 mm 2 max. 1 urządzenie LEO FB V 3 1,0 mm 2 zasilanie ~230 V LEO FB typ V łączenie urządzeń rozdzielaczem RX NTC (opcja) 2 0,5 mm 2 HMI 6 0,5 mm 2 RX 3 0,75 mm 2 5 1,0 mm 2 max. 12 urządzeń FB V max. 6 urządzeń FB V 5 0,5 mm 2 max. 3 rozdzielacze RX 3 1,5 mm 2 zasilanie ~230 V max. 12 urządzeń FB V max. 6 urządzeń FB V RX zasilanie ~230 V 17

18 Schematy blokowe regulacja TS LEO FB typ V TS 3 0,75 mm 2 5 1,0 mm 2 max. 7 urządzeń LEO FB V max. 3 urządzenia LEO FB V zasilanie ~230 V 3 1,0 mm 2 LEO FB typ V łączenie urządzeń rozdzielaczem RX TS 5 0,5 mm 2 RX 3 0,75 mm 2 5 1,0 mm 2 max. 12 urządzeń FB V max. 6 urządzeń FB V 5 0,5 mm 2 max. 3 rozdzielacze RX zasilanie ~230 V 3 1,5 mm 2 RX max. 12 urządzeń FB V max. 6 urządzeń FB V zasilanie ~230 V Schematy blokowe regulacja T-box LEO FB typ M 2 0,5 mm 2 (ekranowany) T-box PT-1000 (opcja) 3 0,75 mm 2 PT-1000 (opcja) LIYCY 3x0,5 mm 2 para przewodów A i B skręcona max. 50 m max. 31 urządzeń kompatybilnych z SYSTEMEM FLOWAIR LIYCY 4x0,5 mm 2 para przewodów A i B skręcona max. 50 m zasilanie ~230 V 3 1,0 mm 2 zasilanie ~230 V 18

19 Prędkość nawiewanego powietrza LEO FB 10 LEO FB 20 3,0 2,5 3,0 2,5 prędkość [m/s] 2,0 1,5 1,0 prędkość [m/s] 2,0 1,5 1,0 0,5 0,5 0, odległość [m] 0, odległość [m] LEO FB 30 LEO FB 25 3,0 2,5 4,5 4,0 3,5 prędkość [m/s] 2,0 1,5 1,0 0,5 prędkość [m/s] 3,0 2,5 2,0 1,5 1,0 0,5 0, odległość [m] 0, odległość [m] LEO FB 45 LEO FB 65 4,0 3,5 4,0 3,5 prędkość [m/s] 3,0 2,5 2,0 1,5 1,0 prędkość [m/s] 3,0 2,5 2,0 1,5 1,0 0,5 0,5 0, odległość [m] 0, odległość [m] LEO FB 95 6,0 5,0 prędkość [m/s] 4,0 3,0 2,0 1,0 1 bieg / LEO %, LEO % 2 bieg / LEO %, LEO % 3 bieg / LEO %, LEO % 0, odległość [m] Nastawa procentowa urządzenia LEO typ M 19

20 Regulacja wydajności dane techniczne Regulacja T-box HMI TS LEO FB typ V Wydajność [m 3 /h] Pobór mocy [W] Poziom ciśnienia akustycznego [db(a)] 1 bieg 2 bieg 3 bieg FB 10V FB 20V FB 30V FB 25V FB 45V FB 65V FB 95V FB 10V FB 20V FB 30V FB 25V FB 45V FB 65V FB 95V FB 10V FB 20V FB 30V FB 25V FB 45V FB 65V FB 95V Poziom ciśnienia akustycznego podano dla pomieszczenia o średniej zdolności pochłaniania dźwięku, objętości 1500 m 3, w odległości 5 m od urządzenia Regulacja T-box LEO FB typ M nastawa 40% 60% 70% 85% 100% FB 10M FB 20M FB 30M Wydajność [m 3 /h] FB 25M FB 45M FB 65M FB 95M FB 10M Pobór mocy [W] FB 20M FB 30M FB 25M ,5 57,5 57,5 FB 45M FB 65M FB 95M FB 10M FB 20M FB 30M FB 25M Poziom ciśnienia akustycznego [db(a)] FB 45M FB 65M FB 95M Poziom ciśnienia akustycznego podano dla pomieszczenia o średniej zdolności pochłaniania dźwięku, objętości 1500 m 3, w odległości 5 m od urządzenia 20

21 Moce grzewcze LEO FB 10 Tp1 PT Qw pw Tp2 PT Qw pw Tp2 PT Qw pw Tp2 PT Qw pw Tp2 C kw l/h kpa C kw l/h kpa C kw l/h kpa C kw l/h kpa C V = 1100 m 3 /h (1 bieg / 40% ) 0 7, ,3 20,0 7, ,5 19,0 6, ,1 16,5 4, ,8 13,5 5 6, ,3 23,5 6, ,3 23,0 5, ,0 20,0 4, ,7 17,0 10 6, ,2 27,0 6, ,2 26,5 5, ,8 23,5 3, ,6 20,5 15 5, ,2 31,0 5, ,0 30,0 4, ,7 27,5 3, ,4 24,0 20 5,4 96 0,2 34,5 5, ,9 34,0 4, ,6 31,0 2, ,3 27,5 0 3, ,2 9,0 3, ,5 10,0 3, ,9 10,5 2, ,1 7,5 5 2,6 76 0,1 12,0 3, ,4 13,5 3, ,5 14,0 2, ,8 11,0 10 2,3 66 0,1 16,0 2, ,3 17,0 2, ,1 18,0 1, ,4 14,5 15 2,0 57 0,1 20,5 1,9 81 0,2 20,0 2, ,8 21,5 1,1 93 0,2 18,0 20 1,7 48 0,1 24,4 1,5 67 0,1 24,0 1, ,5 25,0 0,8 65 0,1 22,0 V = 1600 m 3 /h (2 bieg / 60% ) 0 9, ,4 17,0 8, ,1 16,0 7, ,6 13,5 6, ,1 11,0 5 8, ,4 20,5 8, ,9 20,0 6, ,4 17,5 5, ,0 15,0 10 7, ,3 24,5 7, ,6 24,0 6, ,2 21,5 4, ,8 19,0 15 7, ,3 28,5 7, ,4 28,0 5, ,0 25,5 4, ,6 23,0 20 6, ,3 32,0 6, ,2 32,0 5, ,8 29,0 3, ,5 26,5 0 4, ,3 8,0 4, ,7 8,5 4, ,8 9,0 3, ,6 6,5 5 3, ,2 12,0 4, ,6 12,5 4, ,2 13,0 2, ,1 10,0 10 2,6 75 0,1 15,0 3, ,4 16,0 3, ,6 16,5 2, ,7 14,0 15 2,2 65 0,1 19,0 2, ,3 20,0 3, ,2 20,5 1, ,3 17,0 20 1,9 54 0,1 23,5 1,7 75 0,1 23,0 2, ,8 24,0 0,9 74 0,1 21,5 V = 2100 m 3 /h (3 bieg / 100% ) 0 10, ,6 15,0 10, ,8 14,5 8, ,1 12,0 7, ,5 10,0 5 9, ,5 19,0 9, ,4 18,5 7, ,8 16,0 6, ,3 14,0 10 9, ,4 23,0 8, ,1 22,5 7, ,6 20,0 5, ,0 18,0 15 8, ,4 27,0 8, ,9 26,5 6, ,3 24,0 4, ,8 22,0 20 7, ,3 30,5 7, ,6 30,5 5, ,1 28,0 4, ,6 26,0 0 5, ,4 7,5 5, ,0 7,5 5, ,6 8,0 4, ,1 5,5 5 4, ,3 11,0 4, ,8 11,5 4, ,8 12,0 3, ,4 9,5 10 3, ,2 15,0 3, ,6 15,5 4, ,1 16,0 2, ,9 13,5 15 2,4 70 0,1 18,5 3, ,4 19,5 3, ,5 20,0 1, ,4 17,0 20 2,0 58 0,1 23,0 1,9 82 0,2 22,5 2, ,0 23,5 0,9 80 0,2 21,5 W celu uzyskania parametrow pracy urządzeń przy zasilaniu czynnikiem o innych temperaturach prosimy o kontakt z biurem handlowym. V przepływ powietrza PT moc grzewcza Tp1 temperatura powietrza na wlocie do urządzenia Tp2 temperatura powietrza na wylocie z urządzenia Tw1 temperatura wody na zasilaniu wymiennika Tw2 temperatura wody na powrocie z wymiennika Qw strumień przepływu wody w wymienniku Δpw spadek ciśnienia wody w wymienniku Nastawa procentowa urządzenia LEO typ M Tp2 Tp1 21

22 Moce grzewcze LEO FB 20 Tp1 PT Qw pw Tp2 PT Qw pw Tp2 PT Qw pw Tp2 PT Qw pw Tp2 C kw l/h kpa C kw l/h kpa C kw l/h kpa C kw l/h kpa C V = 700 m 3 /h (1 bieg / 40% ) 0 12, ,2 51,5 11, ,3 46,5 9, ,1 40,0 7, ,1 33,5 5 11, ,1 53,5 10, ,7 48,5 8, ,6 42,0 7, ,6 35, , ,0 55,5 9, ,2 50,5 8, ,1 44,0 6, ,2 37, , ,9 57,0 8, ,6 52,0 7, ,7 46,0 5, ,8 39,0 20 9, ,8 59,0 8, ,6 54,0 6, ,2 47,5 5, ,4 41,0 0 6, ,1 28,0 6, ,2 27,0 6, ,0 25,5 4, ,4 19,0 5 5, ,9 29,5 5, ,8 29,0 5, ,6 27,5 3, ,2 21,0 10 5, ,7 31,5 4, ,4 30,5 4, ,4 29,5 3, ,2 23,0 15 4, ,5 33,0 4, ,1 32,5 3, ,3 31,5 2, ,4 25,0 20 3, ,4 34,5 3, ,7 34,0 3, ,3 33,5 1, ,6 26,5 V = 1200 m 3 /h (2 bieg / 60% ) 0 17, ,2 42,5 15, ,0 38,5 13, ,8 33,0 11, ,9 28,0 5 16, ,0 45,0 14, ,9 41,0 12, ,8 35,5 10, ,0 30, , ,8 47,5 13, ,8 43,5 11, ,9 38,0 9, ,1 32, , ,6 50,0 12, ,9 46,0 10, ,0 40,5 8, ,4 35, , ,4 52,5 11, ,9 48,5 9, ,2 43,0 7, ,7 37,5 0 9, ,1 23,5 9, ,1 22,5 8, ,2 21,5 6, ,2 16,0 5 8, ,7 25,5 8, ,3 25,0 7, ,6 24,0 5, ,1 18,5 10 7, ,4 28,0 7, ,6 27,0 6, ,2 26,5 4, ,2 21,0 15 6, ,0 30,5 6, ,0 29,5 5, ,1 28,5 3, ,6 23,5 20 5, ,7 32,5 4, ,4 32,0 4, ,3 31,0 2, ,3 25,5 V = 2000 m 3 /h (3 bieg / 100% ) 0 23, ,9 35,0 21, ,6 32,0 18, ,7 27,5 15, ,2 23,0 5 22, ,5 38,0 20, ,7 34,5 17, ,0 30,0 14, ,6 26, , ,1 40,5 18, ,8 37,5 15, ,3 33,0 12, ,2 28, , ,8 43,5 17, ,0 40,5 14, ,7 36,0 11, ,8 31, , ,4 46,5 16, ,5 43,5 13, ,3 39,0 9, ,6 34,5 0 12, ,7 19,0 12, ,1 18,5 11, ,2 17,5 8, ,4 13,0 5 11, ,0 22,0 11, ,6 21,0 10, ,6 20,5 7, ,6 16, , ,4 25,0 9, ,5 24,0 9, ,4 23,5 6, ,3 19,0 15 8, ,8 27,5 8, ,4 27,0 7, ,7 26,5 4, ,5 22,0 20 7, ,3 30,5 6, ,4 30,0 6, ,5 29,0 3, ,3 24,5 W celu uzyskania parametrow pracy urządzeń przy zasilaniu czynnikiem o innych temperaturach prosimy o kontakt z biurem handlowym. V przepływ powietrza PT moc grzewcza Tp1 temperatura powietrza na wlocie do urządzenia Tp2 temperatura powietrza na wylocie z urządzenia Tw1 temperatura wody na zasilaniu wymiennika Tw2 temperatura wody na powrocie z wymiennika Qw strumień przepływu wody w wymienniku Δpw spadek ciśnienia wody w wymienniku Nastawa procentowa urządzenia LEO typ M 22

23 Moce grzewcze LEO FB 30 Tp1 PT Qw pw Tp2 PT Qw pw Tp2 PT Qw pw Tp2 PT Qw pw Tp2 C kw l/h kpa C kw l/h kpa C kw l/h kpa C kw l/h kpa C V = 400 m 3 /h (1 bieg / 40% ) 0 9, ,4 70,5 8, ,8 64,5 7, ,4 55,5 6, ,1 46,0 5 9, ,4 71,5 8, ,6 65,0 7, ,3 56,0 5, ,9 47,0 10 8, ,3 72,0 7, ,4 66,0 6, ,1 57,0 5, ,8 47,5 15 7, ,3 72,5 7, ,2 66,5 5, ,9 57,5 4, ,6 48,0 20 7, ,3 73,0 6, ,1 67,0 5, ,8 58,0 3, ,5 48,5 0 5, ,4 37,0 4, ,7 36,5 4, ,4 35,5 3, ,5 26,5 5 4, ,3 37,5 4, ,6 37,0 4, ,9 36,5 3, ,1 26,5 10 3, ,2 35,5 3, ,4 37,5 3, ,5 37,0 2, ,7 27,0 15 3,0 88 0,2 37,0 3, ,3 37,0 3, ,1 37,5 1, ,4 27,0 20 2,6 75 0,1 39,0 2, ,2 37,0 2, ,8 38,0 1, ,2 28,5 V = 900 m 3 /h (2 bieg / 60% ) 0 17, ,2 58,5 16, ,6 53,5 14, ,4 46,0 11, ,2 38,5 5 16, , , ,0 55,0 12, ,8 47,5 10, ,7 39, , , , ,4 56,5 11, ,3 49,0 9, ,3 41, , ,9 62,5 13, ,8 58,0 10, ,8 50,0 8, ,8 43, , ,8 63,5 12, ,3 59,0 9, ,5 52,0 7, ,4 44,5 0 9, ,1 31,0 9, ,2 30,5 9, ,4 29,5 6, ,5 22,0 5 8, ,9 32,5 8, ,8 32,0 7, ,9 31,0 5, ,3 23,5 10 7, ,7 33,5 7, ,4 33,0 6, ,6 32,5 4, ,2 24,5 15 6, ,5 34,5 5, ,0 34,5 5, ,4 34,0 3, ,3 26,0 20 4, ,3 35,0 4, ,7 35,0 4, ,3 35,0 1, ,5 26,5 V = 1900 m 3 /h (3 bieg / 100% ) 0 29, ,0 46,0 27, ,3 42,5 23, ,0 36,5 19, ,1 30,5 5 27, ,7 48,0 25, ,7 44,5 21, ,6 38,5 17, ,8 32, , ,4 50,0 23, ,1 46,5 19, ,2 40,5 15, ,6 34, , ,1 52,0 22, ,7 49,0 18, ,9 42,5 14, ,5 36, , ,8 54,0 20, ,3 51,0 16, ,7 45,0 12, ,5 38,5 0 15, ,8 24,5 15, ,5 24,0 15, ,7 23,5 11, ,2 17,5 5 14, ,2 26,5 13, ,4 26,0 13, ,8 25,5 9, ,2 19, , ,7 28,5 11, ,4 28,0 11, ,4 27,5 7, ,5 21, , ,3 30,5 9, ,5 30,5 9, ,4 30,0 5, ,3 23,5 20 8, ,9 32,5 8, ,7 32,5 7, ,7 32,0 3, ,5 25,5 W celu uzyskania parametrow pracy urządzeń przy zasilaniu czynnikiem o innych temperaturach prosimy o kontakt z biurem handlowym. V przepływ powietrza PT moc grzewcza Tp1 temperatura powietrza na wlocie do urządzenia Tp2 temperatura powietrza na wylocie z urządzenia Tw1 temperatura wody na zasilaniu wymiennika Tw2 temperatura wody na powrocie z wymiennika Qw strumień przepływu wody w wymienniku Δpw spadek ciśnienia wody w wymienniku Nastawa procentowa urządzenia LEO typ M Tp2 Tp1 23

24 Moce grzewcze LEO FB 25 Tp1 PT Qw pw Tp2 PT Qw pw Tp2 PT Qw pw Tp2 PT Qw pw Tp2 C kw l/h kpa C kw l/h kpa C kw l/h kpa C kw l/h kpa C V = 2250 m 3 /h (1 bieg / 70% ) 0 19, ,2 25,5 18, ,0 25,5 15, ,5 20,5 13, ,3 17,0 5 18, ,1 29,0 17, ,3 27,5 14, ,9 24,0 11, ,7 20, , ,0 32,5 16, ,6 31,0 13, ,3 27,5 10, ,3 24, , ,8 35,5 14, ,0 34,5 12, ,8 30,5 9, ,8 27, , ,7 39,0 13, ,4 37,5 10, ,3 34,0 8, ,4 30,5 0 10, ,0 13,5 10, ,2 13,5 10, ,7 13,5 7, ,5 9,5 5 8, ,8 16,5 8, ,7 16,5 8, ,1 16,5 6, ,2 13,0 10 7, ,6 20,0 7, ,3 20,0 7, ,6 20,0 4, ,1 16,5 15 6, ,4 23,0 6, ,9 23,0 6, ,4 23,5 3, ,2 19,5 20 3,3 96 0,2 24,5 4, ,6 26,0 5, ,3 26,5 1, ,3 22,0 V = 3400 m 3 /h (2 bieg / 85% ) 0 24, ,8 21,5 23, ,0 20,5 19, ,9 17,5 16, ,0 14,0 5 22, ,6 25,0 21, ,0 24,0 18, ,9 21,0 14, ,1 18, , ,4 28,5 20, ,0 27,5 16, ,1 24,5 13, ,4 21, , ,2 32,0 18, ,0 31,0 15, ,2 28,0 11, ,7 25, , ,1 35,5 17, ,2 34,5 13, ,5 31,5 10, ,1 28,5 0 12, ,6 11,0 12, ,3 11,0 12, ,7 11,0 9, ,8 8,0 5 11, ,2 14,5 11, ,6 14,5 11, ,2 15,0 7, ,9 11,5 10 9, ,9 18,0 9, ,0 18,5 9, ,0 18,5 6, ,2 15,5 15 7, ,6 21,5 7, ,4 22,0 8, ,1 22,0 4, ,8 19,0 20 5, ,4 25,0 6, ,9 25,0 6, ,4 25,5 2, ,7 22,0 V = 4400 m 3 /h (3 bieg / 100% ) 0 28, ,3 19,0 26, ,6 18,0 22, ,8 15,5 18, ,3 12,5 5 26, ,1 22,5 25, ,2 22,0 21, ,6 19,0 16, ,3 16, , ,8 26,5 23, ,9 25,0 19, ,5 23,0 15, ,3 20, , ,6 30,0 21, ,7 29,5 17, ,4 26,5 13, ,4 24, , ,4 34,0 19, ,6 33,0 15, ,5 30,5 11, ,6 27,5 0 14, ,0 10,0 14, ,2 10,0 14, ,0 10,0 10, ,7 7,0 5 12, ,6 13,5 12, ,3 13,5 12, ,8 13,5 8, ,2 11, , ,2 17,5 11, ,5 17,5 11, ,0 17,5 7, ,1 14,5 15 8, ,8 21,0 9, ,8 21,0 9, ,5 21,0 5, ,3 18,5 20 6, ,5 24,5 7, ,2 24,5 7, ,3 25,0 3, ,9 22,0 W celu uzyskania parametrow pracy urządzeń przy zasilaniu czynnikiem o innych temperaturach prosimy o kontakt z biurem handlowym. V przepływ powietrza PT moc grzewcza Tp1 temperatura powietrza na wlocie do urządzenia Tp2 temperatura powietrza na wylocie z urządzenia Tw1 temperatura wody na zasilaniu wymiennika Tw2 temperatura wody na powrocie z wymiennika Qw strumień przepływu wody w wymienniku Δpw spadek ciśnienia wody w wymienniku Nastawa procentowa urządzenia LEO typ M 24

25 Moce grzewcze LEO FB 45 Tp1 PT Qw pw Tp2 PT Qw pw Tp2 PT Qw pw Tp2 PT Qw pw Tp2 C kw l/h kpa C kw l/h kpa C kw l/h kpa C kw l/h kpa C V = 1700 m 3 /h (1 bieg / 70% ) 0 28, ,2 49,0 25, ,6 45,0 22, ,3 38,5 18, ,2 32,0 5 26, ,1 51,0 24, ,9 47,0 20, ,8 40,5 16, ,7 34, , ,0 53,0 22, ,3 49,0 18, ,2 42,5 15, ,2 36, , ,9 55,0 21, ,8 51,0 17, ,7 44,5 13, ,8 38, , ,7 56,5 19, ,3 53,0 15, ,3 46,5 11, ,4 40,0 0 15, ,1 26,5 14, ,2 25,5 14, ,3 25,0 10, ,5 18,5 5 13, ,9 28,0 13, ,8 27,5 12, ,8 26,5 8, ,3 20, , ,7 30,0 11, ,4 29,5 10, ,5 29,0 7, ,2 22,5 15 9, ,5 31,5 9, ,0 31,0 9, ,3 30,5 5, ,3 24,0 20 7, ,3 33,0 7, ,7 33,0 7, ,3 32,5 3, ,6 25,5 V = 2800 m 3 /h (2 bieg / 85% ) 0 38, ,1 41,0 35, ,0 38,0 30, ,7 32,5 25, ,7 27,0 5 36, ,9 43,5 33, ,8 40,0 28, ,7 35,0 23, ,8 29, , ,7 46,0 31, ,7 42,5 26, ,7 37,0 20, ,9 32, , ,5 48,0 28, ,7 45,0 23, ,8 40,0 18, ,2 34, , ,3 50,5 26, ,8 47,5 21, ,0 42,0 16, ,5 36,5 0 20, ,0 22,0 20, ,9 21,5 19, ,1 21,0 14, ,9 15,5 5 18, ,6 24,5 17, ,1 24,0 17, ,4 23,5 12, ,8 18, , ,2 26,5 15, ,4 26,5 15, ,0 26,0 9, ,9 20, , ,9 29,0 13, ,8 28,5 12, ,9 28,0 7, ,4 22, , ,6 31,0 10, ,2 31,0 10, ,0 30,5 4, ,1 25,0 V = 4100 m 3 /h (3 bieg / 100% ) 0 48, ,2 35,0 45, ,2 32,5 38, ,7 27,5 32, ,6 23,0 5 45, ,9 38,0 42, ,4 35,5 35, ,2 30,5 29, ,2 26, , ,6 40,5 39, ,8 38,0 32, ,7 33,5 26, ,0 29, , ,2 43,5 36, ,3 41,0 29, ,3 36,0 23, ,8 31, , ,0 46,0 33, ,8 43,5 26, ,1 39,0 20, ,7 34,0 0 26, ,9 19,0 25, ,9 18,5 24, ,8 18,0 18, ,0 13,5 5 23, ,4 21,5 22, ,7 21,0 21, ,8 21,0 15, ,7 16, , ,8 24,5 19, ,6 24,0 18, ,1 23,5 12, ,9 19, , ,4 27,0 16, ,7 27,0 15, ,9 26,5 9, ,6 21, , ,9 30,0 13, ,9 29,5 12, ,1 29,0 6, ,7 24,5 W celu uzyskania parametrow pracy urządzeń przy zasilaniu czynnikiem o innych temperaturach prosimy o kontakt z biurem handlowym. V przepływ powietrza PT moc grzewcza Tp1 temperatura powietrza na wlocie do urządzenia Tp2 temperatura powietrza na wylocie z urządzenia Tw1 temperatura wody na zasilaniu wymiennika Tw2 temperatura wody na powrocie z wymiennika Qw strumień przepływu wody w wymienniku Δpw spadek ciśnienia wody w wymienniku Nastawa procentowa urządzenia LEO typ M Tp2 Tp1 25

26 Moce grzewcze LEO FB 65 Tp1 PT Qw pw Tp2 PT Qw pw Tp2 PT Qw pw Tp2 PT Qw pw Tp2 C kw l/h kpa C kw l/h kpa C kw l/h kpa C kw l/h kpa C V = 1400 m 3 /h (1 bieg / 70% ) 0 36, ,4 76,5 31, ,6 66,5 27, ,4 57,5 22, ,4 48,5 5 34, ,2 77,0 29, ,0 67,0 25, ,9 58,0 20, ,8 49, , ,1 77,5 27, ,4 69,0 23, ,4 59,0 19, ,4 50, , ,0 78,0 25, ,9 68,5 21, ,9 59,5 17, ,0 50, , ,9 78,5 23, ,4 69,0 19, ,4 60,0 14, ,6 51,0 0 19, ,3 41,5 18, ,4 39,0 17, ,3 36,5 13, ,6 27,5 5 17, ,0 42,0 16, ,9 39,5 15, ,9 37,5 11, ,4 28, , ,8 42,5 14, ,5 40,0 13, ,6 38,0 9, ,4 29, , ,6 42,5 12, ,2 41,0 11, ,5 39,0 6, ,5 29, , ,4 42,0 10, ,8 41,0 9, ,5 39,5 4, ,7 29,5 V = 2400 m 3 /h (2 bieg /85% ) 0 53, ,7 65,5 46, ,6 58,0 40, ,1 50,0 34, ,8 42,0 5 50, ,4 67,0 44, ,3 59,0 37, ,9 51,0 31, ,8 43, , ,2 68,0 41, ,1 60,5 34, ,8 52,5 28, ,8 44, , ,9 69,0 38, ,0 61,5 31, ,8 53,5 25, ,9 45, , ,7 70,0 35, ,9 63,0 28, ,9 55,0 22, ,1 47,0 0 29, ,5 36,0 27, ,8 34,0 25, ,1 32,0 19, ,4 24,0 5 25, ,1 37,0 24, ,9 35,0 22, ,1 33,0 16, ,0 25, , ,6 38,0 21, ,1 36,0 19, ,4 34,5 13, ,8 26, , ,2 39,0 18, ,3 37,5 16, ,0 35,5 10, ,0 27, , ,9 39,5 15, ,6 38,5 13, ,9 37,0 6, ,5 28,5 V = 3900 m 3 /h (3 bieg / 100% ) 0 73, ,8 55,5 65, ,3 50,0 56, ,6 43,0 47, ,3 36,0 5 69, ,3 57,5 61, ,9 51,5 52, ,4 44,5 43, ,4 37, , ,9 59,0 57, ,7 53,0 48, ,4 46,5 38, ,7 39, , ,4 60,5 53, ,5 55,0 44, ,5 48,0 34, ,0 41, , ,0 62,5 48, ,5 56,5 39, ,8 50,0 30, ,5 43,0 0 40, ,5 30,5 38, ,6 29,0 36, ,7 27,5 27, ,0 20,5 5 35, ,6 32,0 33, ,9 30,5 32, ,2 29,0 22, ,6 22, , ,9 33,5 29, ,4 32,5 27, ,2 31,0 18, ,7 24, , ,2 35,0 25, ,1 34,0 23, ,7 32,5 14, ,4 25, , ,6 36,5 20, ,9 35,5 19, ,8 34,5 9, ,7 27,5 W celu uzyskania parametrow pracy urządzeń przy zasilaniu czynnikiem o innych temperaturach prosimy o kontakt z biurem handlowym. V przepływ powietrza PT moc grzewcza Tp1 temperatura powietrza na wlocie do urządzenia Tp2 temperatura powietrza na wylocie z urządzenia Tw1 temperatura wody na zasilaniu wymiennika Tw2 temperatura wody na powrocie z wymiennika Qw strumień przepływu wody w wymienniku Δpw spadek ciśnienia wody w wymienniku Nastawa procentowa urządzenia LEO typ M 26

27 Moce grzewcze LEO FB 95 Tp1 PT Qw pw Tp2 PT Qw pw Tp2 PT Qw pw Tp2 PT Qw pw Tp2 C kw l/h kpa C kw l/h kpa C kw l/h kpa C kw l/h kpa C V = 3850 m 3 /h (1 bieg / 70% ) 0 68, ,6 52,5 61, ,3 47,5 53, ,7 41,0 44, ,4 34,5 5 64, ,3 54,5 57, ,5 49,5 49, ,0 43,0 40, ,0 36, , ,9 56,5 54, ,8 51,0 45, ,5 44,5 36, ,6 38, , ,6 58,0 50, ,1 53,0 41, ,1 46,5 32, ,4 40, , ,3 60,0 46, ,6 55,0 37, ,7 48,5 28, ,3 41,5 0 37, ,4 29,0 35, ,6 27,5 34, ,4 26,5 25, ,2 20,0 5 33, ,8 31,0 32, ,3 29,5 30, ,1 28,0 21, ,8 21, , ,2 32,5 27, ,2 31,5 26, ,3 30,0 17, ,7 23, , ,7 34,5 23, ,2 33,0 22, ,8 32,0 13, ,2 25, , ,2 36,0 19, ,2 35,0 18, ,9 34,0 9, ,2 27,0 V = 5800 m 3 /h (2 bieg / 85% ) 0 89, ,9 45,5 81, ,7 41,5 69, ,7 35,5 58, ,4 30,0 5 84, ,3 48,0 76, ,7 43,5 64, ,0 38,0 53, ,0 32, , ,7 50,0 70, ,9 46,0 59, ,5 40,0 48, ,8 34, , ,2 52,5 65, ,2 48,0 54, ,1 43,5 42, ,8 36, , ,6 54,5 60, ,7 50,5 49, ,0 44,5 37, ,9 38,5 0 49, ,5 25,0 47, ,7 24,0 44, ,0 23,0 33, ,5 17,0 5 43, ,5 27,5 41, ,6 26,5 39, ,0 25,0 28, ,8 19, , ,6 29,5 36, ,8 28,5 34, ,6 27,5 23, ,9 21, , ,7 31,5 31, ,1 30,5 29, ,0 30,0 17, ,8 24, , ,9 34,0 25, ,6 33,0 23, ,1 32,0 12, ,5 26,0 V = 8500 m 3 /h (3 bieg / 100% ) 0 113, ,0 39,5 100, ,0 36,0 88, ,0 31,0 74, ,6 26, , ,1 42,0 96, ,7 38,5 81, ,8 33,5 67, ,9 28, , ,2 44,5 89, ,2 41,0 75, ,0 36,0 60, ,5 31, , ,3 47,0 83, ,0 43,5 68, ,1 38,5 54, ,3 33, , ,5 50,0 76, ,0 46,5 61, ,7 41,5 47, ,5 36,5 0 62, ,4 21,5 59, ,3 20,5 56, ,0 20,0 42, ,0 15,0 5 55, ,8 24,5 52, ,2 23,5 50, ,1 22,5 36, ,3 17, , ,4 27,0 46, ,3 26,0 43, ,2 25,0 29, ,7 20, , ,1 29,5 39, ,7 28,5 36, ,5 27,5 22, ,3 23, , ,9 32,0 32, ,5 31,0 30, ,9 30,5 15, ,3 25,5 W celu uzyskania parametrow pracy urządzeń przy zasilaniu czynnikiem o innych temperaturach prosimy o kontakt z biurem handlowym. V przepływ powietrza PT moc grzewcza Tp1 temperatura powietrza na wlocie do urządzenia Tp2 temperatura powietrza na wylocie z urządzenia Tw1 temperatura wody na zasilaniu wymiennika Tw2 temperatura wody na powrocie z wymiennika Qw strumień przepływu wody w wymienniku Δpw spadek ciśnienia wody w wymienniku Nastawa procentowa urządzenia LEO typ M Tp2 Tp1 27

28 Luty 2017 v.1
