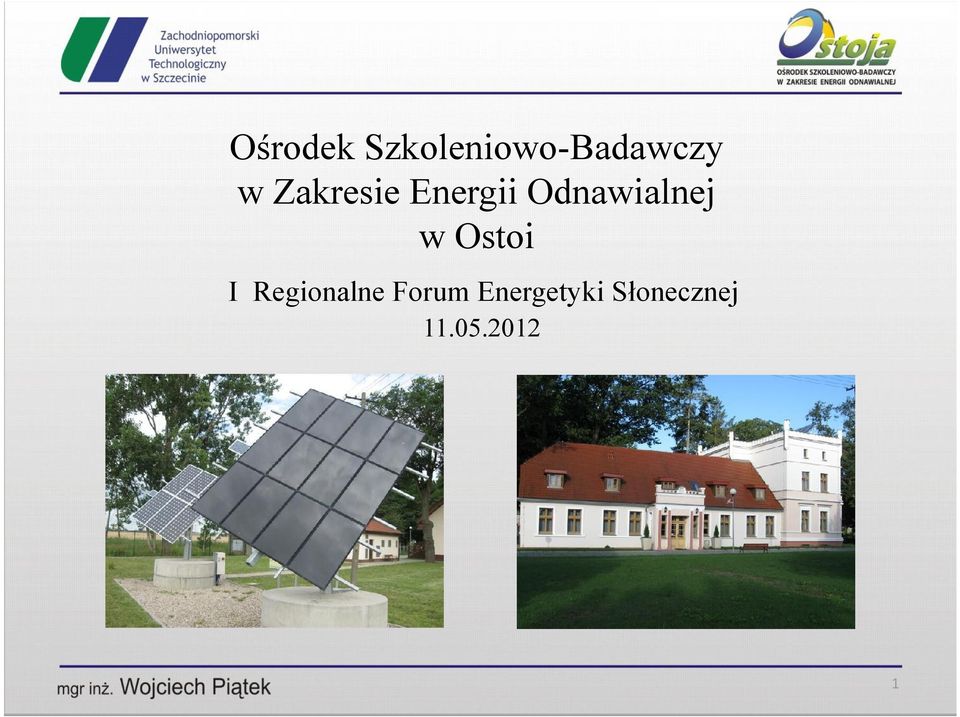

1 Ośrodek Szkoleniowo-Badawczy w Zakresie Energii Odnawialnej w Ostoi I Regionalne Forum Energetyki Słonecznej

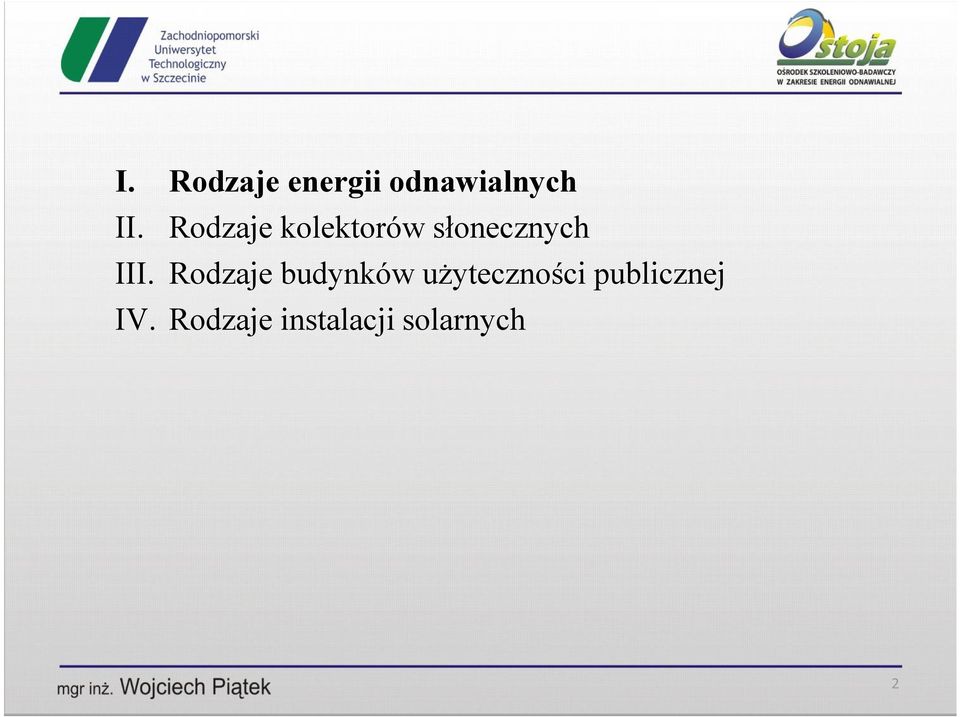

2 I. Rodzaje energii odnawialnych II. Rodzaje kolektorów słonecznych III. Rodzaje budynków użyteczności publicznej IV. Rodzaje instalacji solarnych 2

3 I. Rodzaje energii odnawialnych Źródło energii pierwotnej Ciepło Ziemi Energia Słońca Siły grawitacyjne między Ziemią a Księżycem Zjawisko fizyczne lub chemiczne udostępniające energię pierwotną Przepływ ciepła od rdzenia Ziemi do skorupy ziemskiej Promienie słoneczne Urządzenie techniczne uczestniczące w przemianie energii pierwotnej Elektrownia geotermalna Ciepłownia geotermalna Pompa ciepła z pionowymi sondami Panele fotowoltaiczne Kolektory słoneczne Elektrownia termo-słoneczna Energia końcowa Elektryczność Ciepło Ciepło Elektryczność Ciepło Nagrzewanie się powierzchni ziemi Pompa ciepła z poziomymi sondami Ciepło Elektryczność Parowanie wody i opady deszczu Elektrownia wodna Elektryczność Wiatr Elektrownia wiatrowa Elektryczność Fale morskie Elektrownia falowa Elektryczność Prądy morskie Elektrownia na prądy morskie Elektryczność Wzrost roślin Biogazownia Gorzelnia Rafineria Olejarnia Łuparka Rozdrabniarka Peletowarka Brykieciarka Biometan Bioetanol Biodiesel Oleje roślinne Drewno opałowe Zrębki Pelety Brykiety Pływy morskie Elektrownia pływów morskich Elektryczność 3

ciepła z pionowymi sondami Panele fotowoltaiczne Kolektory słoneczne Elektrownia termo-słoneczna Energia końcowa Elektryczność Ciepło Ciepło Elektryczność Ciepło Nagrzewanie się powierzchni ziemi

4 I. Rodzaje energii odnawialnych II. Rodzaje kolektorów słonecznych III. Rodzaje budynków użyteczności publicznej IV. Rodzaje instalacji solarnych 4

5 II. Rodzaje kolektorów słonecznych 1. Kolektory płaskie Stosowane technologie: a) płyta absorbera z miedzi lub aluminium, b) orurowanie absorbera w formie meandra lub harfy, c) łączenie płyty z rurkami poprzez: spawanie laserowe, wibracyjne lub lutowanie. 100% Kolektro płaski 90% 80% Sprawność kolektora 70% 60% 50% 40% 30% 20% W/m2 900 W/m2 800 W/m2 700 W/m2 600 W/m2 500 W/m2 400 W/m2 300 W/m2 200 W/m2 100 W/m2 10% 0% 0 K 10 K 20 K 30 K 40 K 50 K 60 K 70 K 80 K 90 K 100 K Różnica temperatur 5

lub harfy, c) łączenie płyty z rurkami poprzez: spawanie laserowe, wibracyjne lub lutowanie.

6 II. Rodzaje kolektorów słonecznych 2 Kolektory rurowo-próżniowe stosowane technologie: a) Typ 1 wąski absorber miedziany wsunięty do pojedynczej rurki szklanej z której wypompowano powietrze, Typ 2 rurka szklana z napryśniętą warstwą selektywną wsunięta do drugiej, większej rurki szklanej, powietrze zostaje wypompowane z przestrzeni między obiema rukami, b) Odbiór ciepła z poszczególnych rurek poprzez przepływający przez nie glikol lub poprzez skraplanie i odparowywanie czynnika roboczego, c) Kolektor wyposażony w odpowiednio zakrzywiony odbłyśnik promieni słonecznych lub pozbawiony odbłyśnika. 100% Kolektor próżniowy 90% 80% Sprawność kolektora 70% 60% 50% 40% 30% 20% W/m2 900 W/m2 800 W/m2 700 W/m2 600 W/m2 500 W/m2 400 W/m2 300 W/m2 200 W/m2 100 W/m2 10% 0% 0 K 10 K 20 K 30 K 40 K 50 K 60 K 70 K 80 K 90 K 100 K Różnica temperatur 6

poprzez przepływający przez nie glikol lub poprzez skraplanie i odparowywanie czynnika roboczego, c) Kolektor wyposażony w odpowiednio zakrzywiony odbłyśnik promieni słonecznych lub pozbawiony

7 I. Rodzaje energii odnawialnych II. Rodzaje kolektorów słonecznych III. Rodzaje budynków użyteczności publicznej IV. Rodzaje instalacji solarnych 7

8 III. Rodzaje budynków użyteczności publicznej Ogrzewanie Ciepła woda użytkowa Energia elektryczna Urzędy Szkoły Szpitale - od 7 do 16 temperatura 20 C - od 16 do 7 temperatura obniżona do 16 C - od 7 do 18 temperatura 20 C - od 18 do 7 temperatura obniżona do 16 C - niewielkie zużycie ciepłej wody między 7 a 18 (tylko mycie rąk i zmywanie naczyń) - bliski zeru pobór wody w nocy, weekendy i święta - duży pobór energii el. między 7 a 18 (komputery, drukarki, wentylatory, klimatyzatory, czajniki elektryczne itp.) - niewielki pobór energii el. miedzy 18 a 7 (częściowe oświetlenie korytarzy) - zalecana funkcja zasilania awaryjnego na wypadek awari sieci przesyłowych - średnie zużycie ciepłej wody między 7 a 16 (mycie rąk, prysznice) - bliski zeru pobór wody w nocy, weekendy, ferie i święta - niewielki pobór energii el. przez całą dobę - nie wymagana funkcja zasilania awaryjnego na wypadek awari sieci przesyłowych - przez całą dobę temperatura 22 C - duże zużycie ciepłej wody przez 7 dni w tygodniu, głównie miedzy 7 a 22 - duży pobór energii el. miedzy 7 a 22 - średni pobór między 22 a 7 - wymagana funkcja zasilania awaryjnego na wypadek awari sieci przesyłowych 8

- duży pobór energii el. między 7 a 18 (komputery, drukarki, wentylatory, klimatyzatory, czajniki elektryczne itp.) - niewielki pobór energii el.

9 I. Rodzaje energii odnawialnych II. Rodzaje kolektorów słonecznych III. Rodzaje budynków użyteczności publicznej IV. Rodzaje instalacji solarnych 9

10 IV. Rodzaje instalacji solarnych 1) Instalacje solarne do podgrzewania ciepłej wody użytkowej (c.w.u.) 2) Instalacje solarne do podgrzewania c.w.u. oraz wspomagania centralnego ogrzewania (c.o.) 3) Instalacje solarne do podgrzewania c.w.u. oraz wspomagania c.o. wyposażone w sezonowy bufor ciepła 10

o.) 3) Instalacje solarne do podgrzewania c.w.u. oraz wspomagania c.o. wyposażone w sezonowy bufor ciepła 10

11 IV. Rodzaje instalacji solarnych 1. Instalacje solarne do podgrzewania ciepłej wody użytkowej (c.w.u.) - to instalacje, które oddają ciepło tylko systemowi c.w.u. i zaprojektowane są w taki sposób by pokryć od 90 do 100% zapotrzebowania na ciepłą wodę w czterech najcieplejszych miesiąca (maj, czerwiec, lipiec, sierpień) przy pomocy energii słonecznej kwh kwh kwh kwh kwh kwh c.o. c.w.u. Kolektory płaskie 35m2 Kolektory próżniowe 27m kwh kwh 0 kwh Styczeń Luty Marzec Kwiecień Maj Czerwiec Lipiec Sierpień Wrzesień Październik Listopad Grudzień 11

lipiec, sierpień) przy pomocy energii słonecznej. 40 000 kwh 35 000 kwh 30 000 kwh 25 000 kwh 20 000 kwh 15 000 kwh c.o. c.w.u.

12 IV. Rodzaje instalacji solarnych 2. Instalacje solarne do podgrzewania c.w.u. oraz wspomagania c.o. - to instalacje, które nie tylko oddają ciepło systemowi c.w.u., ale również potrafią wspomagać system ogrzewania budynku na początku i końcu okresu grzewczego kwh kwh kwh kwh kwh kwh kwh c.o. c.w.u. Kolektory płaskie 58m2 Kolektory próżniowe 47m kwh kwh kwh 0 kwh Styczeń Luty Marzec Kwiecień Maj Czerwiec Lipiec Sierpień Wrzesień Październik Listopad Grudzień 12

20 000 kwh 18 000 kwh 16 000 kwh 14 000 kwh 12 000 kwh 10 000 kwh 8 000 kwh c.o. c.w.u.

13 IV. Rodzaje instalacji solarnych 3. Instalacje solarne jako znaczne źródło ciepła dla systemu c.o. - to instalacje, które wyposażone są w sezonowe bufory ciepła. To oznacza, że ciepło wyprodukowane przez instalację solarną o dużej liczbie kolektorów w miesiącach letnich (czerwiec, lipiec, sierpień) jest przechowywane aż do miesięcy zimowych (październik, listopad, grudzień) kiedy to pojawia się zapotrzebowanie na ciepło do celów grzewczych kwh kwh kwh kwh kwh c.o. c.w.u. Kolektory płaskie 82m2 Kolektory próżniowe 48m kwh kwh 0 kwh Styczeń Luty Marzec Kwiecień Maj Czerwiec Lipiec Sierpień Wrzesień Październik Listopad Grudzień 13

miesięcy zimowych (październik, listopad, grudzień) kiedy to pojawia się zapotrzebowanie na ciepło do celów grzewczych.

14 Dziękuję za uwagę. 14
