1 R E N O M A OŚRODEK INŻYNIERÓW BUDOWNICTWA Spółka z o.o Wrocław, ul. Ołtaszyńska 83 fax , tel , , , tel. kom oib@oibrenoma.com, NIP PROJEKT WYKONAWCZY Temat : Remont dachu Obiekt : Szkoła Podstawowa nr 30 Adres : Wrocław, ul. Zaporoska 28 Nr działki : Działka nr 2, AM-22, obręb Południe Inwestor : Gmina Miejska Wrocław reprezentowana przez Zarząd Inwestycji Miejskich we Wrocławiu Branża : Budowlana Umowa NZU/362-29/SP-30/11 Nazwisko Data Podpis Projektant mgr inż. Marek Mazur (Nr w OIB RENOMA Z20/05/2011) Egzemplarz nr 1 Sprawdzający dr inż. Andrzej Szycher Dyrektor dr inż. Marian Zubrzycki Wrocław, lipiec 2011

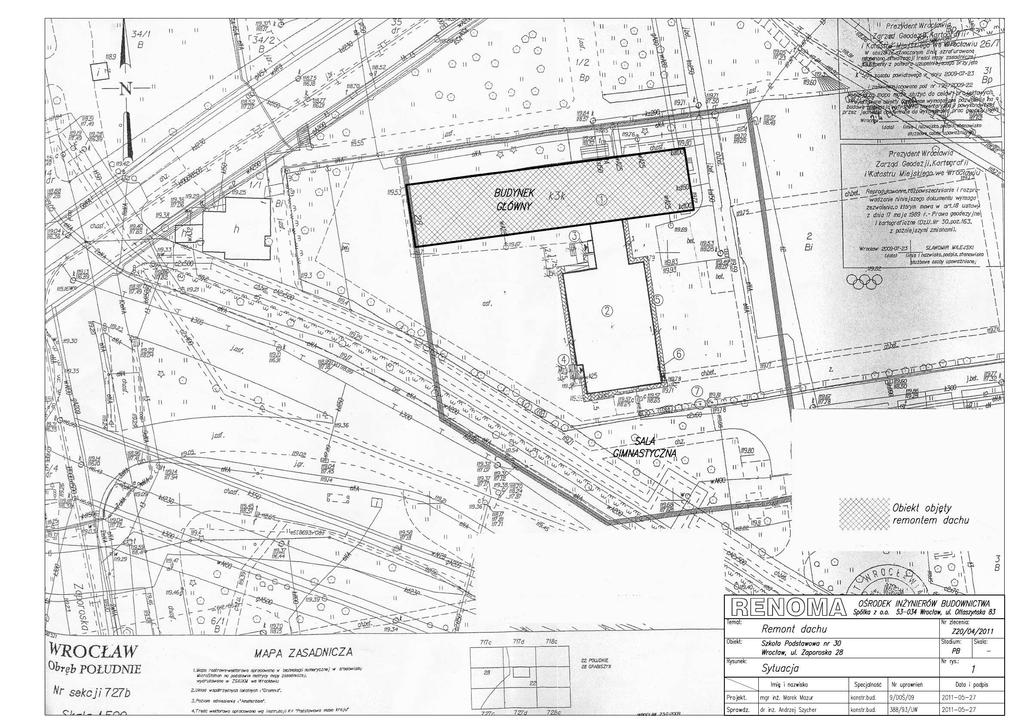

2 2 SPIS ZAWARTOŚCI OPRACOWANIA STRONA TYTUŁOWA 1 SPIS ZAWARTOŚCI OPRACOWANIA 2 1. DANE OGÓLNE PRZEDMIOT OPRACOWANIA PODSTAWA OPRACOWANIA 3 2. CHARAKTERYSTYKA OBIEKTU STAN ISTNIEJĄCY DANE LICZBOWE WYNIKI BADAŃ ODKRYWKOWYCH I OGLĘDZIN 4 3. PROGRAM UŻYTKOWY 4 4. OBLICZENIA TERMICZNE 4 5. INFORMACJE O ODPADACH 4 6. WARUNKI OCHRONY PRZECIWPOŻAROWEJ 4 7. NIEISTOTNE ODSTĄPIENIA OD PROJEKTU BUDOWLANEGO 5 8. INFORMACJA DOTYCZĄCA PLANU BIOZ PRZEWIDYWANE ZAGROŻENIA ŚRODKI TECHNICZNE I ORGANIZACYJNE ZAPOBIEGAJĄCE NIEBEZPIECZEŃSTWOM WSKAZANIA DOTYCZĄCE SPOSOBU PROWADZENIA INSTRUKTAŻU PRACOWNIKÓW 6 9. ZAKRES ROBÓT REMONTOWYCH PRACE ROZBIÓRKOWE PRACE NA DACHU Na dachu budynku głównego Na zadaszeniach wejść PRACE ZABEZPIECZAJĄCE UWAGI OGÓLNE 8 RYSUNKI SYTUACJA RZUT I PRZEKRÓJ DACHU ZADASZENIA NAD WEJŚCIAMI DRABUNA B1 B2 B3 B4

3 3 1. DANE OGÓLNE 1.1. PRZEDMIOT OPRACOWANIA Przedmiotem opracowania jest projekt wykonawczy remontu dachu budynku głównego Szkoły Podstawowej nr 30 we Wrocławiu przy ul. Zaporoskiej 28. W zakresie projektu znajduje się dach głównego budynku wraz z zadaszeniami wejścia głównego i wejść bocznych PODSTAWA OPRACOWANIA Podstawę formalną opracowania stanowi umowa Nr NZU/362-29/SP-30/11 z dnia 26 kwietnia 2011 roku, (numer w OIB RENOMA - Z20/05/2011) zawarta pomiędzy Gminą Wrocław działającą poprzez Zarząd Inwestycji Miejskich z siedzibą we Wrocławiu przy ul. Januszowickiej 15a, a Ośrodkiem Inżynierów Budownictwa RENOMA Sp. z o.o. z siedzibą we Wrocławiu przy ulicy Ołtaszyńskiej 83. Merytoryczną podstawę opracowania stanowią szkice, notatki i pomiary wykonane w czasie wizji lokalnych dokonanych w maju 2011 roku oraz projekt budowlany. Wykorzystano również : - Aktualne normy i obowiązujące przepisy budowlane. 2. CHARAKTERYSTYKA OBIEKTU 2.1. STAN ISTNIEJĄCY Obiekt składa się z głównego budynku trzykondygnacyjnego (nie licząc piwnicy) przykrytego płaskim stropodachem wentylowanym, dwuspadkowym o konstrukcji żelbetowej i powierzchni 725m 2. Od strony południowej do budynku przylega parterowy łącznik prowadzący do sali gimnastycznej. Łącznik i sala gimnastyczna nie są objęte zakresem projektu. Budynek główny posiada prostą podłużną bryłę. Główne wejście znajduje się na dłuższej, północnej elewacji i jest przekryte daszkiem o konstrukcji żelbetowej od frontu wspartej na stalowych słupach. Na wschodnim i zachodnim końcu budynku znajdują się boczne wejścia, osłonięte żelbetowymi daszkami wspornikowo zamocowanymi w ścianach DANE LICZBOWE Dane uwzględniają obiekt w zakresie opracowania, tj budynek główny bez łącznika i sali gimnastycznej. - Powierzchnia użytkowa 2400 m 2 - Kubatura 8150 m 3 - Powierzchnia zabudowy 725 m 2 - Powierzchnia dachów (objęta remontem) 725 m 2 - Wysokość w kalenicy 11,80 m

4 WYNIKI BADAŃ ODKRYWKOWYCH I OGLĘDZIN Na potrzeby opracowania przeprowadzono oględziny obiektu i dokonano badań odkrywkowych, w wyniku których stwierdzono następujący układ warstw stropodachu wentylowanego: - papa ~ 3,0 cm - płyty korytkowe i gładź ~ 5,0 cm - pustka wentylowana 40-95,0 cm - wełna mineralna ~ 5,0 cm - konstrukcja stropu ~ 24,0 cm 3. PROGRAM UŻYTKOWY Nie przewiduje się zmiany przeznaczenia, funkcji oraz wielkości poszczególnych powierzchni. 4. OBLICZENIA TERMICZNE Dla projektowanego docieplenia dachu przyjęto wartość współczynnika przenikania U 0,25W/m 2 K. 5. INFORMACJE O ODPADACH Zgodnie z Art. 3, pkt. 22 Ustawy o odpadach z dnia 27 kwietnia 2001 roku z późniejszymi zmianami, po wykonaniu prac remontowych odbiorca odpadów staje się jednocześnie wytwórcą odpadów powstałych przy wykonywanej działalności i ponosić będzie wszystkie obciążenia związane z korzystaniem ze środowiska (Art. 279 ust. 2 Ustawy z dnia 27 kwietnia 2001 roku Prawo ochrony środowiska z późniejszymi zmianami). W trakcie prowadzonych na terenie obiektu prac remontowych specjalistyczna firma zewnętrzna wyłoniona w postępowaniu przetargowym (prowadzonego z zastosowaniem preferencji krajowych) zgodnie z Ustawą z dnia 27 kwietnia 2001 roku o odpadach z późniejszymi zmianami zostanie zobowiązana (w ramach umowy) do usunięcia powstających odpadów z terenu obiektu. Do zakresu usług firmy prowadzącej remont należeć będzie m in.: - wykonanie prac remontowych, - odbiór odpadów własnym transportem z załadunkiem wytworzonych odpadów, wywóz odpadów na bieżąco po zgromadzeniu odpowiedniej partii wysyłkowej tak aby transport był ekonomicznie uzasadniony, - przyjęcie odpowiedzialności za wykonanie czynności związanych z gospodarowaniem odpadami, w tym: odbiorem, transportem, rozdzieleniem, segregacją lub unieszkodliwieniem odpadów powstałych w wyniku prac. 6. WARUNKI OCHRONY PRZECIWPOŻAROWEJ Budynek główny Szkoły Podstawowej nr 30 we Wrocławiu przy ul. Zaporoskiej 28, jest obiektem trzykondygnacyjnym o wysokości poniżej 12m. Zgodnie z 209, p.2 Rozporządzenia w sprawie warunków, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. Nr 75, poz. 690 z 2002 roku z późniejszymi zmianami) obiekt zalicza się do budynków niskich oraz kategorii zagrożenia ludzi

5 5 ZL III. Dla takiego budynku wymagana jest klasa odporności pożarowej C (wg 212, p.2) dla której klasa odporności ogniowej konstrukcji dachu wynosi R15, a przekrycia dachowego RE15 elementy rozpatrywanego dachu spełniają te wymagania. Wyżej wymienione elementy stanowiące konstrukcję dachu oraz jego przekrycie powinny być nierozprzestrzeniające ogień, dlatego też zastosowane pokrycie papowe powinno być dopuszczone do stosowania na warunkach uzyskania dla przekrycia kategorii NRO potwierdzone aprobatą techniczną. Powyższy wymóg dotyczy również wyłazu. 7. NIEISTOTNE ODSTĄPIENIA OD PROJEKTU BUDOWLANEGO Nie przewiduje się nieistotnych odstąpień od projektu budowlanego (rozumianych w myśl art. 36a pkt.5 Ustawy Prawo budowlane Dz. U. nr 89 poz. 414 z 1994 roku z późniejszymi zmianami). 8. INFORMACJA DOTYCZĄCA PLANU BIOZ Zgodnie z art. 20 Ustawy Prawo Budowlane (Dz. U. Nr 207 poz.2016 z 2003 roku z późniejszymi zmianami) nakładającym na projektanta obowiązek sporządzenia informacji dotyczącej bezpieczeństwa i ochrony zdrowia informuje się że w trakcie realizacji zamierzenia budowlanego polegającego na remoncie dachu budynku głównego Szkoły Podstawowej nr 30 we Wrocławiu przy ul. Zaporoskiej 28, wystąpią prace budowlane stwarzające zagrożenie bezpieczeństwa i zdrowia ludzi PRZEWIDYWANE ZAGROŻENIA Podczas realizacji rozbiórki budynku przewiduje się możliwość wystąpienia następujących zagrożeń: - upadek osób z wysokości, - upadki przedmiotów z wysokości (upadek przedmiotów z rusztowań budynku, upuszczenie narzędzi lub materiałów przez pracowników), - skaleczenia przy zetknięciu się z ostrymi krawędziami narzędzi i materiałów budowlanych, - transport pionowy materiałów i elementów budowlanych (uderzenia lub przygniecenia przez przemieszczane elementy i materiały podczas montażu i demontażu rusztowań, szalunków), - oparzenia termiczne (przy zgrzewaniu papy), - prace związane z przemieszczaniem ręcznym i dźwiganiem ciężarów (rozładunek materiałów, wnoszenie materiałów na dach oraz przemieszczanie go po jego powierzchni), - potknięcia się, poślizgnięcia, upadek na płaszczyźnie, - pożar (powstanie pożaru w wyniku stosowania substancji łatwopalnych - zaprószenie ognia), - prace w warunkach nadmiernego obciążenia psychicznego (praca na wysokości) ŚRODKI TECHNICZNE I ORGANIZACYJNE ZAPOBIEGAJĄCE NIEBEZPIECZEŃSTWOM W celu zapewnienia należytego poziomu bezpieczeństwa w strefach szczególnego zagrożenia zdrowia i ich sąsiedztwie, Kierownik Budowy powinien: - wykonać i wdrożyć plan BiOZ oraz procedury BHP na terenie budowy, - upewnić się, że prace wykonywane są w sposób zapewniający bezpieczeństwo pracowników na budowie,

6 - zaplanować pracę tak, aby firmy wykonawcze brygady robocze, miały czas na wykonanie swoich prac z zachowaniem bezpieczeństwa pracy, sytuacje, w których prace jednego z wykonawców stwarzają zagrożenie dla pozostałych muszą być eliminowane, np. poprzez opracowanie harmonogramu prac, - upewnienie się, że dla każdego rodzaju pracy opracowany został szacunek ryzyka i metody bezpiecznego jej wykonania oraz że prowadzony jest stały nadzór tych prac na budowie, - nadzorować, czy tylko upoważnione osoby mają dostęp do miejsc, gdzie prowadzone są prace i czy wszystkie osoby przebywające na budowie posiadają strój ochronny stosowany do wykonywania pracy i związanymi z nią zagrożeniami, - prowadzić listę osób, które uczestniczyły w szkoleniu bhp wraz z jego datą, - prowadzić zapis wszystkich poważnych sytuacji w których naruszone zostało bezpieczeństwo oraz zadbać o to, by stały się one przedmiotem dyskusji i ujęte zostały w protokole z roboczego spotkania, - dopilnować, aby rusztowania były wznoszone, modyfikowane i rozbierane przez wykwalifikowanych pracowników należy prowadzić kontrolę wszystkich rusztowań, co do ich zgodności z Przepisami Bezpieczeństwa Budowy, a protokoły z ich kontroli przechowywać na budowie, - przeprowadzać kontrolę na terenie budowy pod względem bezpieczeństwa przynajmniej raz dziennie, aby zapewnić wszystkim pracownikom bezpieczeństwo pracy oraz bezpieczny dostęp do niej WSKAZANIA DOTYCZĄCE SPOSOBU PROWADZENIA INSTRUKTAŻU PRACOWNIKÓW Instruktażu pracowników, który nakazuje się wykonać przed przystąpieniem do realizacji robót szczególnie niebezpiecznych powinien szczególnie zawierać takie elementy jak : - określenie zasad postępowania w przypadku wystąpienia zagrożenia ludzi i środowiska, - uwzględnienie konieczności stosowania przez pracowników środków ochrony indywidualnej, zabezpieczających przed skutkami tych zagrożeń, - stosowaniem bezpośredniego nadzoru nad pracami szczególnie niebezpiecznymi przez wyznaczone w tym celu osoby Należy sporządzić wykaz osób przeszkolonych do udzielania pierwszej pomocy medycznej 9. ZAKRES ROBÓT REMONTOWYCH PRACE ROZBIÓRKOWE Należy wykonać następujące prace: - rozebrać instalację odgromową, - zdemontować kominki wentylacyjne do ponownego montażu (uszkodzone wymienić), - zdemontować wentylatory mechaniczne i antenę do ponownego montażu, - rozebrać pokrycie z papy, - rozebrać obróbki blacharskie, - rozebrać rynny i rury spustowe, - skuć uszkodzone tynki na kominach, - zdemontować istniejący wyłaz dachowy,

7 - rozebrać czapy i kominy do poziomu spodu otworów bocznych, - w płytach korytkowych wykonać otwory do wdmuchiwania granulatu z wełny mineralnej PRACE NA DACHU Na dachu budynku głównego Należy wykonać następujące prace: - ułożyć izolację termiczną z granulatu z wełny mineralnej metodą wdmuchiwania : o o grubość izolacji 20 cm, λ = W/m*K, otwory w płytach korytkowych, po wdmuchaniu granulatu z wełny mineralnej, zaślepić blachą stalową, - podmurować kominy (około 50cm) do wysokości 60cm powyżej kalenicy z pozostawieniem bocznych otworów wysokości 21cm; nie wykonywać bocznych otworów na kanałach dla wentylatorów mechanicznych, - wykonać nowe czapki betonowe na kominach (szczegół obróbki przy kominach rys.2), - uzupełnić tynki kominów tynkiem cementowo-wapiennym kat.iii, - pokryć dach papą zgrzewalną podkładową nie gorszą niż 200/2000 (osnowa z włókniny poliestrowej wzmocnionej 200g/m 2, zawartość asfaltu modyfikowanego SBS min. 2000g/m 2 ) np. typu Zdunbit PF, - przy ścianach i kominach ułożyć trójkątne listwy styropianowe 5x5cm i pokryć obróbkami szerokości 25 cm z papy identycznej jak podkładowa, - wykonać obróbki blacharskie wchodzące pod papę z blachy cynkowo-tytanowej gr. 0,60mm, - wymienić uszkodzone wywiewki kanalizacji i kominki wentylacyjne na nowe z blachy cynkowej, - zamontować lekki wyłaz dachowy 86x86cm zamykany przykrywą oraz nową drabinę na dach, - pokryć dachy szarą papą zgrzewalną nawierzchniową nie gorszą niż 200/3000 (osnowa z włókniny poliestrowej 200g/m 2, zawartość asfaltu modyfikowanego SBS min. 3000g/m 2 ) np. typu Extradach WF, przy ścianach i kominach wykonać dodatkowo obróbki szerokości 40 cm, - wykonać obróbki attyk i zakończeniowe obróbek papowych z blachy cynkowo-tytanowej gr. 0,60mm, - zamontować rynny Ø180mm z blachy ocynkowanej gr.0,55mm, - zamontować rury spustowe Ø150mm z blachy ocynkowanej gr.0,55mm, - dwumetrowe żeliwne odcinki rur spustowych oczyścić i odmalować, - pomalować tynki nad dachem 2x farbą emulsyjną elewacyjną w kolorze białym, - zamontować wentylatory mechaniczne i antenę na kominie, - na otworach wentylacyjnych kominów zamontować ocynkowaną siatkę stalową o oczkach 20x20mm, - zamontować instalację odgromową zgodnie z częścią elektryczną projektu Na zadaszeniach wejść Należy wykonać następujące prace: - wykonać gładzie cementowe ze spadkiem w kierunku odpływu co najmniej 1%,

8 - pokryć dachy papą zgrzewalną podkładową nie gorszą niż 200/2000 (osnowa z włókniny poliestrowej wzmocnionej 200g/m 2, zawartość asfaltu modyfikowanego SBS min. 2000g/m 2 ) np. typu Zdunbit PF, - wykonać obróbki blacharskie wchodzące pod papę z blachy cynkowo-tytanowej gr. 0,60mm, - przy ścianach ułożyć trójkątne listwy styropianowe 5x5cm i pokryć obróbkami szerokości 25 cm z papy identycznej jak podkładowa, - pokryć dachy papą zgrzewalną nawierzchniową w kolorze czerwonym nie gorszą niż 200/3000 (osnowa z włókniny poliestrowej 200g/m 2, zawartość asfaltu modyfikowanego SBS min. 3000g/m 2 ) np. typu Extradach WF, przy ścianach wykonać dodatkowo obróbki szerokości 40 cm, - wykonać obróbki attyk i zakończeniowe obróbek papowych z blachy cynkowo-tytanowej gr. 0,60mm, pod obróbkami ułożyć podkład z papy podkładowej, 9.3. PRACE ZABEZPIECZAJĄCE Ze względu na płaskie dachy nie przewiduje się specjalnych zabezpieczeń, podczas remontu należy jednak wygrodzić i oznakować teren przy budynku. 10. UWAGI OGÓLNE Zastosowane rozwiązania projektowe mogą być, za zgodą projektantów, zastąpione przez inne zbliżone z uwzględnieniem wynikających z tych zmian konsekwencji. Wszystkie przedstawione materiały należy traktować jako przykładowe i można je zastąpić innymi o parametrach nie gorszych niż zaproponowane w projekcie i spełniających przedstawione wymagania. Projektant : mgr inż. Marek Mazur 8 Wrocław 22 lipca 2011 roku
