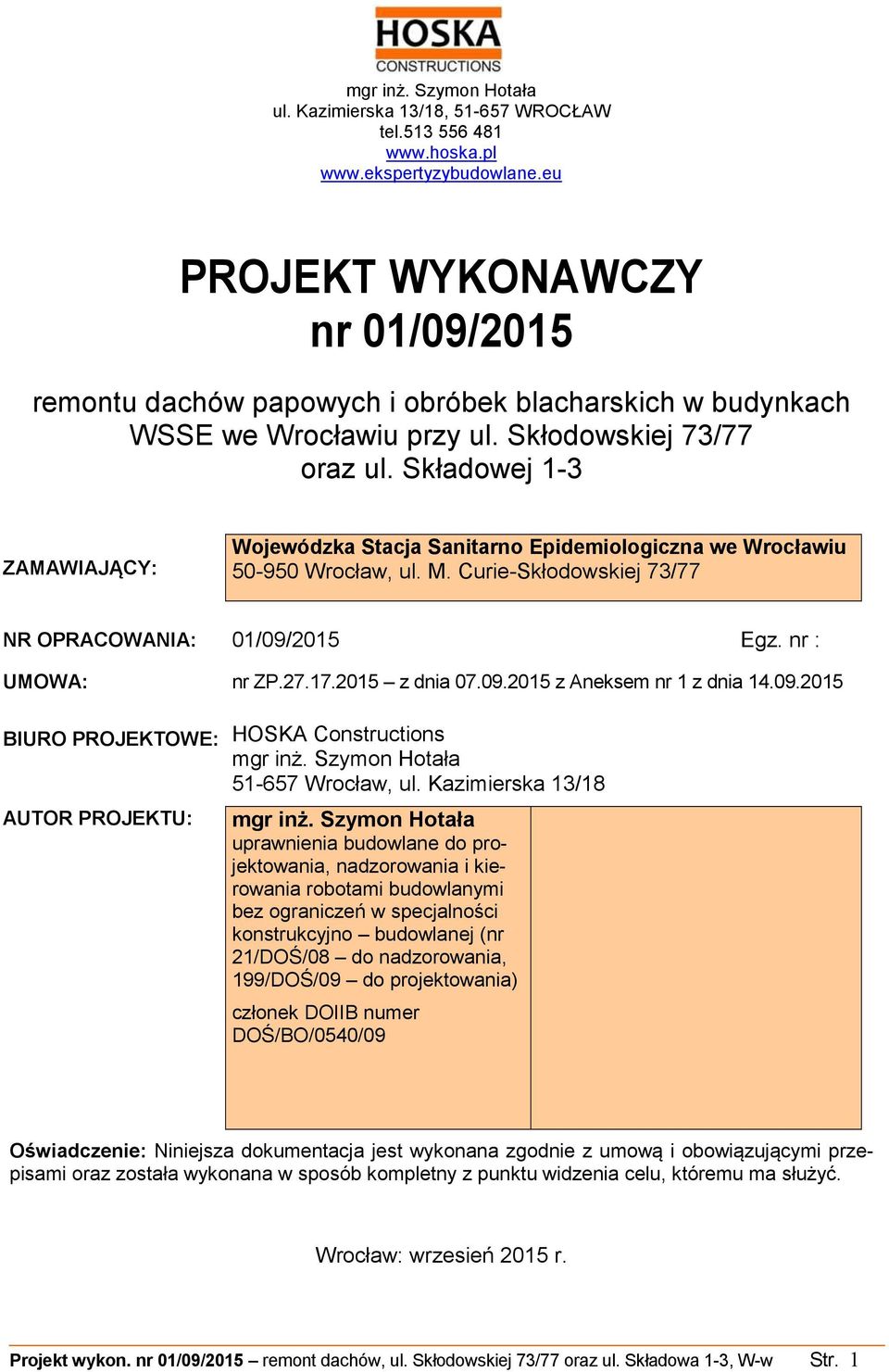

1 mgr inż. Szymon Hotała ul. Kazimierska 13/18, WROCŁAW tel PROJEKT WYKONAWCZY nr 01/09/2015 remontu dachów papowych i obróbek blacharskich w budynkach WSSE we Wrocławiu przy ul. Skłodowskiej 73/77 oraz ul. Składowej 1-3 ZAMAWIAJĄCY: Wojewódzka Stacja Sanitarno Epidemiologiczna we Wrocławiu Wrocław, ul. M. Curie-Skłodowskiej 73/77 NR OPRACOWANIA: 01/09/2015 Egz. nr : UMOWA: nr ZP z dnia z Aneksem nr 1 z dnia BIURO PROJEKTOWE: HOSKA Constructions mgr inż. Szymon Hotała Wrocław, ul. Kazimierska 13/18 AUTOR PROJEKTU: mgr inż. Szymon Hotała uprawnienia budowlane do projektowania, nadzorowania i kierowania robotami budowlanymi bez ograniczeń w specjalności konstrukcyjno budowlanej (nr 21/DOŚ/08 do nadzorowania, 199/DOŚ/09 do projektowania) członek DOIIB numer DOŚ/BO/0540/09 Oświadczenie: Niniejsza dokumentacja jest wykonana zgodnie z umową i obowiązującymi przepisami oraz została wykonana w sposób kompletny z punktu widzenia celu, któremu ma służyć. Wrocław: wrzesień 2015 r. Projekt wykon. nr 01/09/2015 remont dachów, ul. Skłodowskiej 73/77 oraz ul. Składowa 1-3, W-w Str. 1

2 ZAWARTOŚĆ OPRACOWANIA: 1. PRZEDMIOT OPRACOWANIA 2. PODSTAWA OPRACOWANIA 3. CEL I ZAKRES OPRACOWANIA 4. OCHRONA KONSERWATORSKA 5. OPIS STANU ISTNIEJĄCEGO 6. OPIS TECHNICZNY 7. KOPIA UPRAWNIEŃ PROJEKTANTA 8. RYSUNKI WYKONAWCZE Spis rysunków L.p. Nr rys. Nazwa rysunku Skala Format 1 PD-01 2 PD-02 BUDYNEK B REMONT DACHU I OBRÓBEK BUDYNEK GARAŻY REMONT DACHU I OBRÓBEK 1:100 A3 1:100 A3 Opracowanie zawiera 10 stron + 2 rysunki. Projekt wykon. nr 01/09/2015 remont dachów, ul. Skłodowskiej 73/77 oraz ul. Składowa 1-3, W-w Str. 2

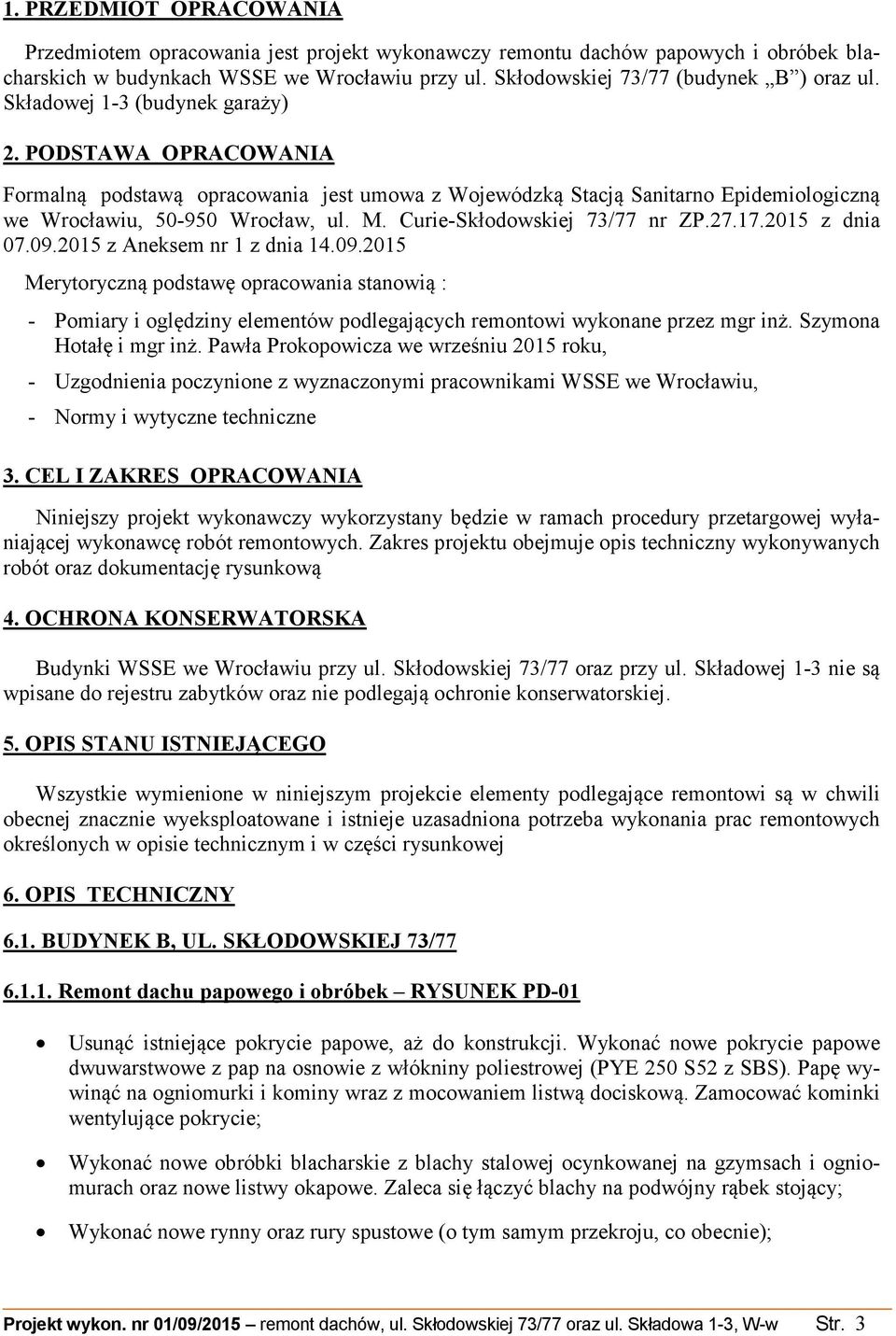

3 1. PRZEDMIOT OPRACOWANIA Przedmiotem opracowania jest projekt wykonawczy remontu dachów papowych i obróbek blacharskich w budynkach WSSE we Wrocławiu przy ul. Skłodowskiej 73/77 (budynek B ) oraz ul. Składowej 1-3 (budynek garaży) 2. PODSTAWA OPRACOWANIA Formalną podstawą opracowania jest umowa z Wojewódzką Stacją Sanitarno Epidemiologiczną we Wrocławiu, Wrocław, ul. M. Curie-Skłodowskiej 73/77 nr ZP z dnia z Aneksem nr 1 z dnia Merytoryczną podstawę opracowania stanowią : - Pomiary i oględziny elementów podlegających remontowi wykonane przez mgr inż. Szymona Hotałę i mgr inż. Pawła Prokopowicza we wrześniu 2015 roku, - Uzgodnienia poczynione z wyznaczonymi pracownikami WSSE we Wrocławiu, - Normy i wytyczne techniczne 3. CEL I ZAKRES OPRACOWANIA Niniejszy projekt wykonawczy wykorzystany będzie w ramach procedury przetargowej wyłaniającej wykonawcę robót remontowych. Zakres projektu obejmuje opis techniczny wykonywanych robót oraz dokumentację rysunkową 4. OCHRONA KONSERWATORSKA Budynki WSSE we Wrocławiu przy ul. Skłodowskiej 73/77 oraz przy ul. Składowej 1-3 nie są wpisane do rejestru zabytków oraz nie podlegają ochronie konserwatorskiej. 5. OPIS STANU ISTNIEJĄCEGO Wszystkie wymienione w niniejszym projekcie elementy podlegające remontowi są w chwili obecnej znacznie wyeksploatowane i istnieje uzasadniona potrzeba wykonania prac remontowych określonych w opisie technicznym i w części rysunkowej 6. OPIS TECHNICZNY 6.1. BUDYNEK B, UL. SKŁODOWSKIEJ 73/ Remont dachu papowego i obróbek RYSUNEK PD-01 Usunąć istniejące pokrycie papowe, aż do konstrukcji. Wykonać nowe pokrycie papowe dwuwarstwowe z pap na osnowie z włókniny poliestrowej (PYE 250 S52 z SBS). Papę wywinąć na ogniomurki i kominy wraz z mocowaniem listwą dociskową. Zamocować kominki wentylujące pokrycie; Wykonać nowe obróbki blacharskie z blachy stalowej ocynkowanej na gzymsach i ogniomurach oraz nowe listwy okapowe. Zaleca się łączyć blachy na podwójny rąbek stojący; Wykonać nowe rynny oraz rury spustowe (o tym samym przekroju, co obecnie); Projekt wykon. nr 01/09/2015 remont dachów, ul. Skłodowskiej 73/77 oraz ul. Składowa 1-3, W-w Str. 3

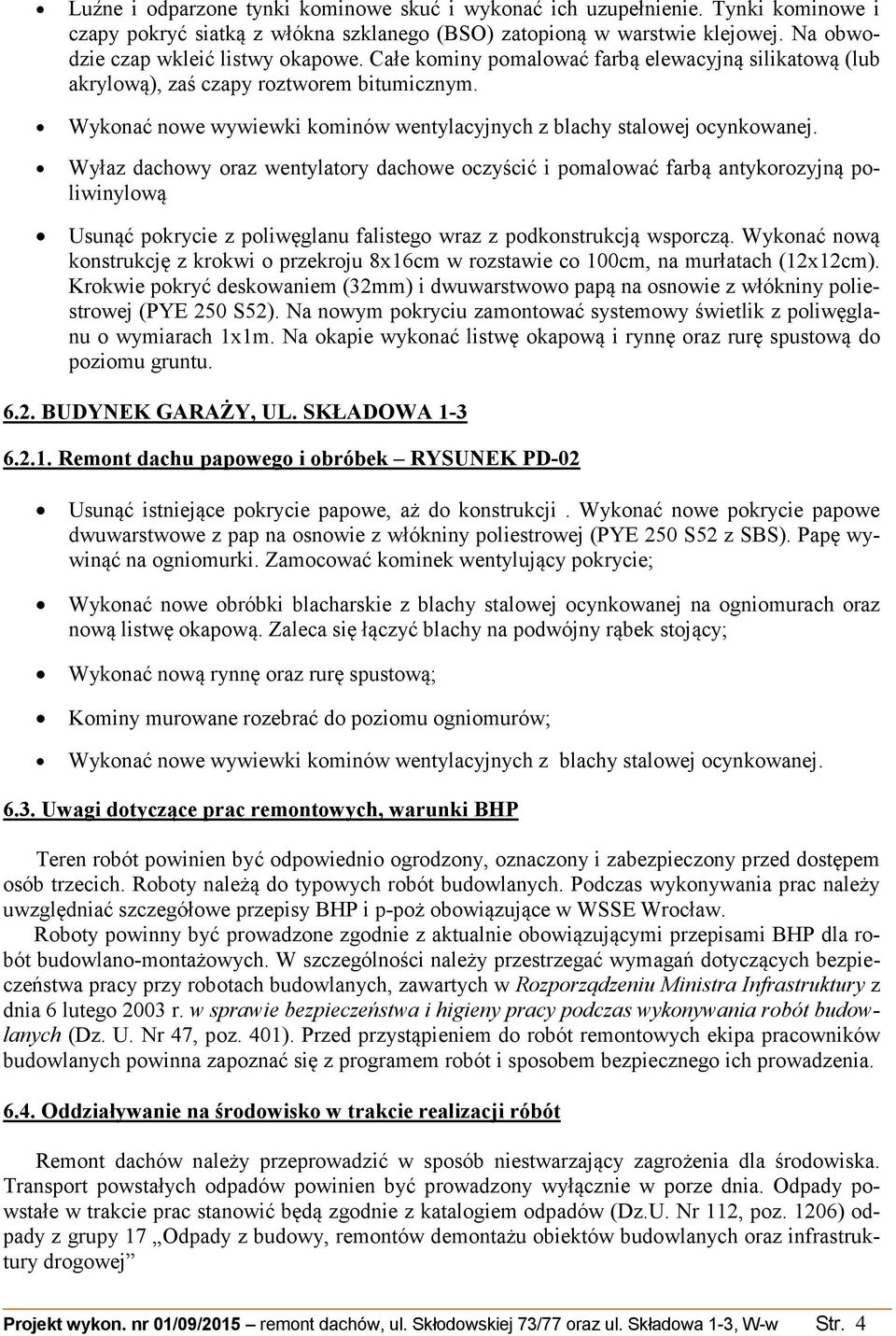

4 Luźne i odparzone tynki kominowe skuć i wykonać ich uzupełnienie. Tynki kominowe i czapy pokryć siatką z włókna szklanego (BSO) zatopioną w warstwie klejowej. Na obwodzie czap wkleić listwy okapowe. Całe kominy pomalować farbą elewacyjną silikatową (lub akrylową), zaś czapy roztworem bitumicznym. Wykonać nowe wywiewki kominów wentylacyjnych z blachy stalowej ocynkowanej. Wyłaz dachowy oraz wentylatory dachowe oczyścić i pomalować farbą antykorozyjną poliwinylową Usunąć pokrycie z poliwęglanu falistego wraz z podkonstrukcją wsporczą. Wykonać nową konstrukcję z krokwi o przekroju 8x16cm w rozstawie co 100cm, na murłatach (12x12cm). Krokwie pokryć deskowaniem (32mm) i dwuwarstwowo papą na osnowie z włókniny poliestrowej (PYE 250 S52). Na nowym pokryciu zamontować systemowy świetlik z poliwęglanu o wymiarach 1x1m. Na okapie wykonać listwę okapową i rynnę oraz rurę spustową do poziomu gruntu BUDYNEK GARAŻY, UL. SKŁADOWA Remont dachu papowego i obróbek RYSUNEK PD-02 Usunąć istniejące pokrycie papowe, aż do konstrukcji. Wykonać nowe pokrycie papowe dwuwarstwowe z pap na osnowie z włókniny poliestrowej (PYE 250 S52 z SBS). Papę wywinąć na ogniomurki. Zamocować kominek wentylujący pokrycie; Wykonać nowe obróbki blacharskie z blachy stalowej ocynkowanej na ogniomurach oraz nową listwę okapową. Zaleca się łączyć blachy na podwójny rąbek stojący; Wykonać nową rynnę oraz rurę spustową; Kominy murowane rozebrać do poziomu ogniomurów; Wykonać nowe wywiewki kominów wentylacyjnych z blachy stalowej ocynkowanej Uwagi dotyczące prac remontowych, warunki BHP Teren robót powinien być odpowiednio ogrodzony, oznaczony i zabezpieczony przed dostępem osób trzecich. Roboty należą do typowych robót budowlanych. Podczas wykonywania prac należy uwzględniać szczegółowe przepisy BHP i p-poż obowiązujące w WSSE Wrocław. Roboty powinny być prowadzone zgodnie z aktualnie obowiązującymi przepisami BHP dla robót budowlano-montażowych. W szczególności należy przestrzegać wymagań dotyczących bezpieczeństwa pracy przy robotach budowlanych, zawartych w Rozporządzeniu Ministra Infrastruktury z dnia 6 lutego 2003 r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz. U. Nr 47, poz. 401). Przed przystąpieniem do robót remontowych ekipa pracowników budowlanych powinna zapoznać się z programem robót i sposobem bezpiecznego ich prowadzenia Oddziaływanie na środowisko w trakcie realizacji róbót Remont dachów należy przeprowadzić w sposób niestwarzający zagrożenia dla środowiska. Transport powstałych odpadów powinien być prowadzony wyłącznie w porze dnia. Odpady powstałe w trakcie prac stanowić będą zgodnie z katalogiem odpadów (Dz.U. Nr 112, poz. 1206) odpady z grupy 17 Odpady z budowy, remontów demontażu obiektów budowlanych oraz infrastruktury drogowej Projekt wykon. nr 01/09/2015 remont dachów, ul. Skłodowskiej 73/77 oraz ul. Składowa 1-3, W-w Str. 4

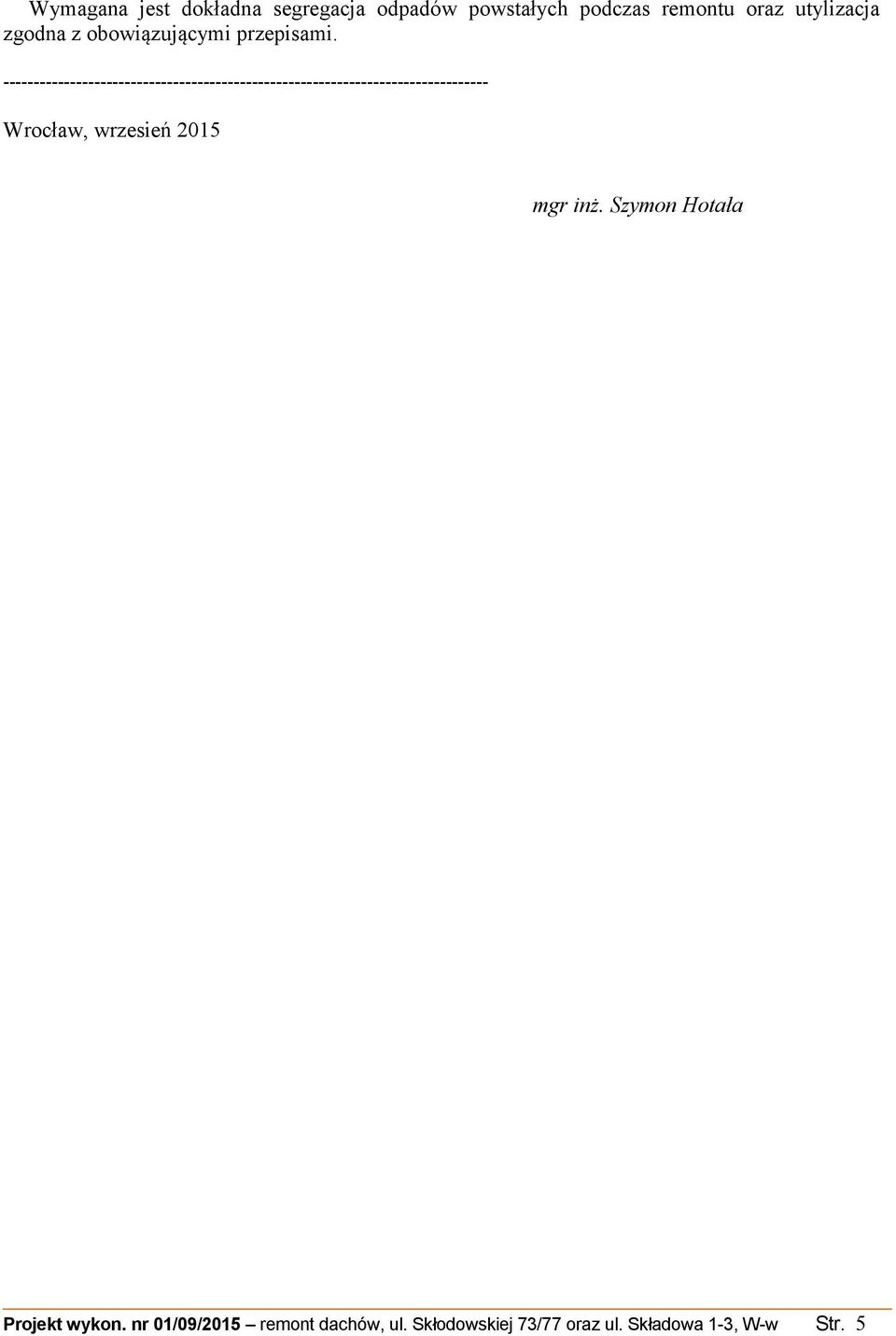

5 Wymagana jest dokładna segregacja odpadów powstałych podczas remontu oraz utylizacja zgodna z obowiązującymi przepisami Wrocław, wrzesień 2015 mgr inż. Szymon Hotała Projekt wykon. nr 01/09/2015 remont dachów, ul. Skłodowskiej 73/77 oraz ul. Składowa 1-3, W-w Str. 5
