Visualiner 3D Wheel Aligners

Transkrypt

1 Visualiner 3D Wheel Aligners

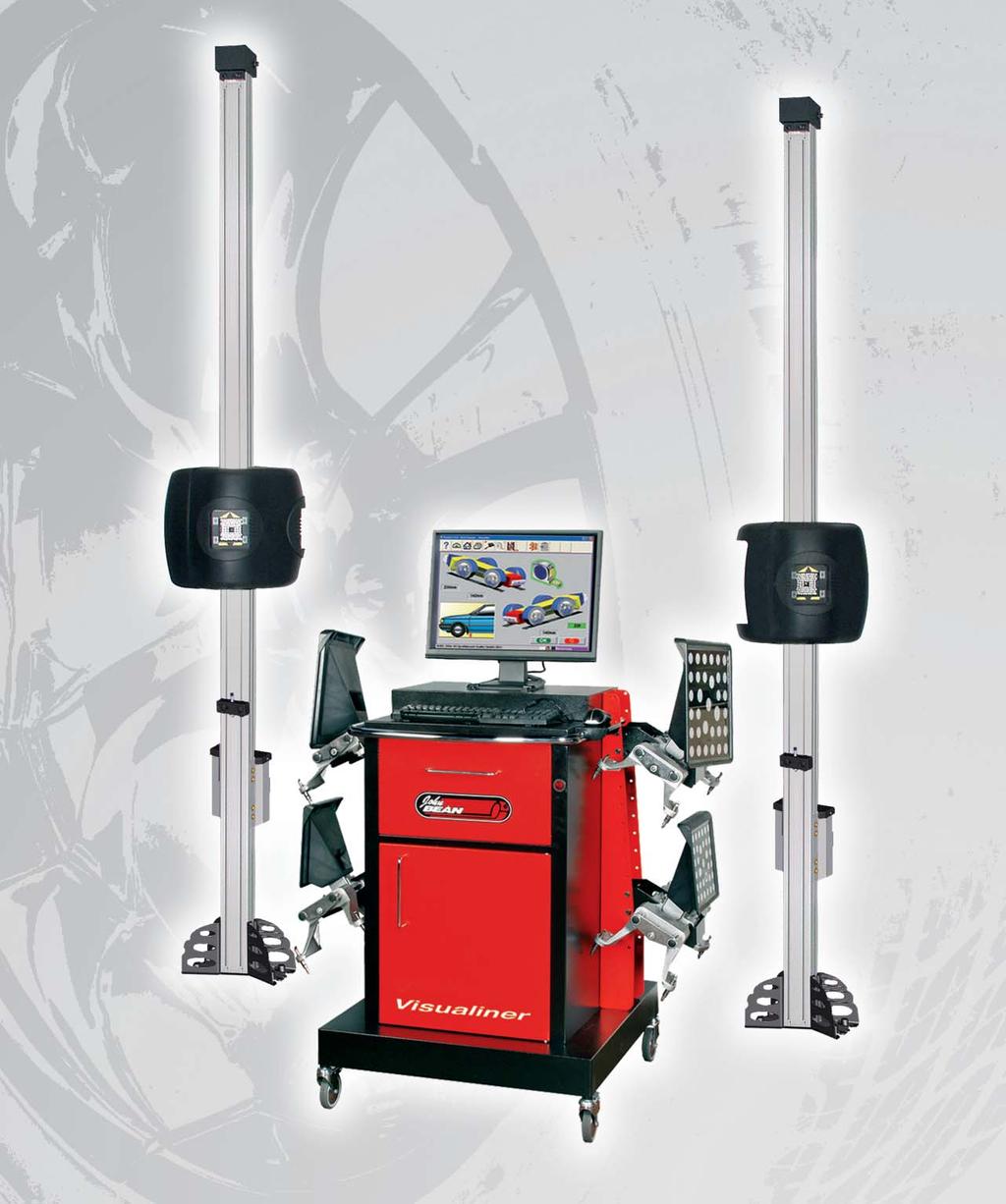

2 Visualiner 3D¹ 3D trójwymiarowy pomiar geometrii Urządzenie John Bean 3D do pomiaru podwozia charakteryzuje się stabilnością, dokładnością i wysoką jakością wykonania. Dzięki temu urządzeniu podniesiesz poziom swoich usług w warsztacie. Urządzenie John Bean 3D: - dokonuje pomiaru podwozia w trójwymiarze, zapewniając dostarczenie absolutnie najdokładniejszych danych, w dodatku bez potrzeby podnoszenia pojazdu. - oszczędza Twój czas, nie wymaga konwencjonalnej kompensacji, w związku z tym nie ma potrzeby podnoszenia podjazdu. Zamiast tego należy wykonać prostą czynność pozycjonowania pojazdu poprzez przetoczenie go wprzód i w tył. Ten rodzaj kompensacji poprzez przetoczenie znacznie skraca czas potrzebny do przeprowadzenia pomiaru. Rozwiązanie to jest również idealne przy dokonywaniu pomiaru w pojazdach gdzie podnoszenie pojazdu przy ustawianiu geometrii nie jest zalecane. - John Bean 3D aligners are available in stationary camera post, mobile camera lift or drive through versions to suit individual workshop requirements. Urządzenie do gemotrii John Bean 3D dostępne jest w wersji na słupie ze stałą wysokością kamer, na słupie ze zmienną wysokością kamer lub w wersji przejezdnej gdzie kamery zamontowane są na dwóch słupach. Wersja urządzenia dobierana jest pod potrzeby danego warsztatu. - John Bean zapewnia profesjonalne wsparcie począwszy od szkolenia w obsłudze przed i po zakupie oraz serwis w trakcie użytkowania. Visualiner 3D ¹ cechy charakterystyczne Dane pojazdu ściągane są z bazy OEM, uzupełniane i korygowane Inteligentny test dzięki odpowiedniemu oprogramowaniu urządzenie potrafi sprawdzić swoją sprawność Wydruk może być dostosowany do potrzeb klienta Procedura pomiaru może być dostosowana do potrzeb użytkownika Istnieje możliwość zablokowania dostępu do urządzenia osobom trzecim Ciągłość mierzenia pochylenia kół, wyprzedzenia sworznia zwrotnicy i zbieżność kół, dodatkowo wyświetlanie na ekranie, eliminuje potrzebę ponownego mierzenia i oszczędza tym samym czas. EZ TOE - system wspomagający ustawienie zbieżności przy skręconych kołach bez potrzeby blokady kierownicy Obraz pojazdu w trzech wymiarach ułatwia lepszą diagnozę naprawy. Pomiar wyprzedzenia sworznia zwrotnicy i promienia zataczania pomiar konieczny przy naprawie po kolizji czy przeprowadzaniu tuningu Minimalna potrzeba konserwacji części pozostają w bezpiecznej odległości od pojazdu, a więc zużycie jest minimalne. Kalibracja jest zredukowana, a w przypadku Visualiner 3D Arago w ogóle nie jest potrzebna. Zaciski na koła Zaciski są uniwersalne, łatwe w użyciu, wykonane z chromu więc nie ulegają korozji i pasują do kół o średnicy od 11 do 22 (z możliwością dodatkowego powiększenia do 26 ). To rozwiązanie pozwala również na pomiar maksymalnego kąta skrętu w pojazdach z wysokim SAI i nachyleniem Obraz 3D Wszystkie przedstawione na ekranie wartości są wyświetlane za pomocą dużych obrazków w trójwymiarze, co pozwala na szybkie i proste odczytanie danych. Chwytaki Chwytaki umożliwiają użycie zacisków do felg wykonanych zarówno ze stopu jak i stali. Plastikowe wykończenia kół również mogą po zostać na miejscu podczas pomiaru. Graficzna Animacja 3D Prosta i przejrzysta grafika dostarcza operatorowi niezbędnych informacji ustawienia, wskazując części zamienne i użycie specjalnych narzędzi jeżeli zachodzi taka potrzeba.

3 Visualiner 3D² Visualiner 3D charakteryzuje się wyjątkową uniwersalnością Specyfikacja pojazdu jest już wgrana co ułatwia pomiar osi pojazdu zgodnie z wymaganiami OEM. Urządzenie może być podłączone do sieci i dane pojazdu mogą być uzupełniane online. Prosty i szybki pomiar prześwitu możliwy dzięki dokładnym wskazówkom TIP na ekranie.. Prosty, szybki, pomiar wysokości z dokładnością TIP. Oszczędność czasu i kosztów dzięki wgranym danym. Dane klienta mogą być importowane I eksportowane, co pozwala na dostęp do nich w każdym miejscu Twojego warsztatu. Pochylenia kół, wyprzedzenie sworznia zwrotnicy i zbieżność kół mogą być dostoswane nawet przy zdemontowanych kołach co istotne, gdy elementy ustawcze są trudno dostępne. 20 szerokokątny ekran, konsola kontrolna ułatwia pracę operatora Kamera wysokiej technologii Kolory LED w kamerze instruują operatora urządzenia bez potrzeby zaglądania w ekran prosta i szybka obsługa. TIP target imaging pointer (opcja) Prosty i szybki pomiar prześwitu możliwy dzięki dokładnym wskazówkom na ekranie. Automatyczne wgranie danych oszczędza czas i pieniądze. Krok po kroku Proste i czytelne menu przedstawione za pomocą symboli i kolorów zmniejsza ryzyko błędów. Pomiar prześwitu Jeżeli TIP nie może być użyty, można przełączyć urządzenie na tradycyjny pomiar prześwitu.

4 Visualiner 3D Wheel Aligners Visualiner 3D Arago Visualiner 3D Arago Najlepsze urządzenie do pomiaru podwozia Urządzenie wykonuje kalibrację samodzielnie DigiSmart kamery automatycznie synchronizują się z podnośnikiem to pozwala znacznie oszczędzić czas Kamery można dostosować tak, aby zmierzyć bez problemu bardzo małe i bardzo duże pojazdy Dwa niezależne słupy z kamerami pozwalają na swobodny przejazd przez stanowisko Używając urządzenia 3D zamiast tradycyjnego oszczędzasz czas i zarabiasz więcej. Operacja trwa kilka minut, a to znaczy, że możesz ich wykonać więcej w ciągu dnia, a inwestycja zwraca się w krótszym czasie. Tylko kilka czynności należy wykonać ręcznie, dalej urządzenie działa samodzielnie. To zmniejsza ryzyko błędów. VoiceAlign (opcjonalne) Obsługa za pomocą komend głosowych zamiast ręcznej obsługi konsoli proste, szybkie, bezpieczne. FrameCheck Automatyczny pomiar wymiarów pojazdu ułatwia analizę ogólnego stanu pojazdu. RollingRadius Obrotowy promień koła pomaga prawidłowo określić ciśnienie w oponach, głębokość bieżnika i prawidłowy rozmiar opon. Specyfikacja pojazdów OEM Kompletna specyfikacja pojazdów pozwala na przeprowadzenie pomiaru nawet w mniej znanych markach samochodów. W sumie w bazie znajdują się dane samochodów z ostatnich 25 lat.

5 Visualiner 3D Wheel Aligners Dane techniczne i specyfikacja WYPOSAŻENIE PODSTAWOWE Visualiner 3D 1 Visualiner 3D 2 Visualiner 3D Arago 2 krótkie słupy (wersja pit) opcja opcja 2 wysokie słupy (wysokość pracy około 1,2 m) opcja opcja Zmienna wysokość kamer (0 2,0 m) opcja opcja System kamer na belce LH/RH 2 samonaprowadzające się kamery PC, baza pojzdów, Windows monitor TFT kolorowa drukarka A4 Głośniki Zestaw zdalnego sterowania IR Blokada kierownicy Blokada hamulca Mobilna konsola sterowania Zaciski koła11 22 z przednimi tarczami, 1 x LH, 1 x RH Zaciski koła z tylnymi tarczami, 1 x LH, 1 x RH Wysokość Pracy Volt Wymiary i waga podnośnik kamer zmienna 0 2 m (1150x980x1700) 190 kg - System operacyjnywindows (3000x340x450) 50 kg dwa słupy regulowane wersja pit regulowane 1,20 m 0 m - Monitor TFT - Napęd DVD - Wejście do sieci - Multimedialny system dzwiękowy 230 V, 1 ph, Hz 2 x (1450x300x200) 74 kg 2 x (1450x300x200) 74 kg (3000x340x450) 150 kg podnośnik kamer, kamery samonaprowadzające zmienna 0 2 m (3040x760x520) 200 kg

6 Akcesoria Wyposażenie podstawowe Drukarka Pilot zdalnego sterowania Blokada pedału hamulca Blokada kierownicy Wyposażenie dodatkowe France: Snap-on Equipment France ZA du Vert Galant 15, rue de la Guivernone BP97175, ST Ouen L Aumone Cergy Pontoise Cedex Phone: +33 (0) 134/ Fax: +33 (0) 134/ Germany: Snap-on Equipment GmbH Werner-von-Siemens-Str Pfungstadt Phone: +49 (0) 6157/12-0 Fax: +49 (0) 6157/ Italy: Snap-on Equipment s.r.l. Via Prov. Carpi, Correggio (RE) Phone: / Fax: / United Kingdom: Snap-on Equipment Ltd. 48 Sutton Park Avenue Reading RG6 1AZ Phone: +44 (0) 118/ Fax: +44 (0) 118/ EMEA-JA: Snap-on Equipment s.r.l. Via Prov. Carpi, Correggio (RE) Phone: / Fax: / Part of the machines is illustrated with optional extras available at extra cost. Technical modifications reserved. Cod.: /2010
