IBM BladeCenter: właściwy wybór

Transkrypt

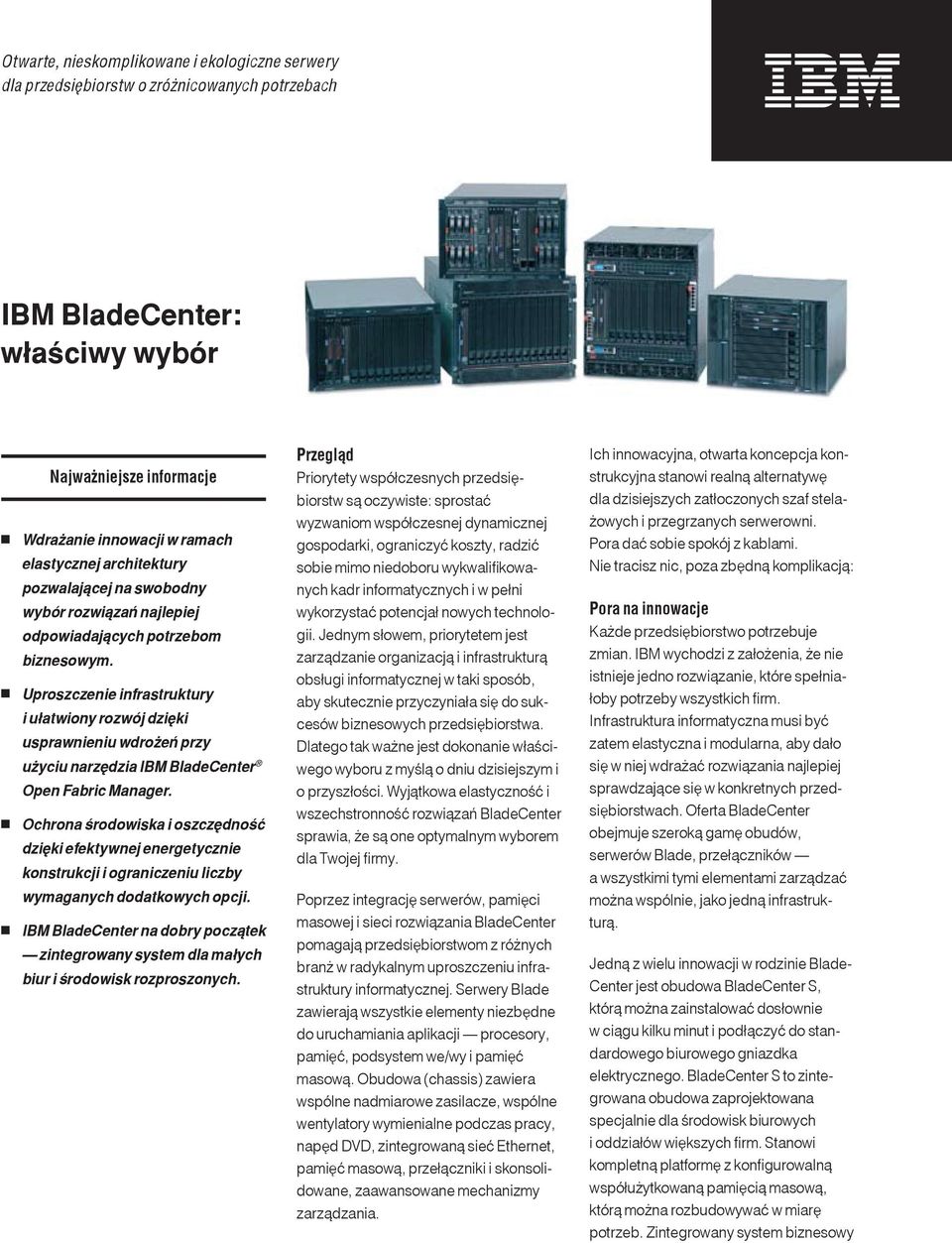

1 Otwarte, nieskomplikowane i ekologiczne serwery dla przedsiębiorstw o zróżnicowanych potrzebach IBM BladeCenter: właściwy wybór Najwa niejsze informacje Wdrażanie innowacji w ramach elastycznej architektury pozwalającej na swobodny wybór rozwiązań najlepiej odpowiadających potrzebom biznesowym. Uproszczenie infrastruktury i ułatwiony rozwój dzięki usprawnieniu wdrożeń przy użyciu narzędzia IBM BladeCenter Open Fabric Manager. Ochrona środowiska i oszczędność dzięki efektywnej energetycznie konstrukcji i ograniczeniu liczby wymaganych dodatkowych opcji. IBM BladeCenter na dobry początek zintegrowany system dla małych biur i środowisk rozproszonych. Przegląd Priorytety współczesnych przedsiębiorstw są oczywiste: sprostać wyzwaniom współczesnej dynamicznej gospodarki, ograniczyć koszty, radzić sobie mimo niedoboru wykwalifikowanych kadr informatycznych i w pełni wykorzystać potencjał nowych technologii. Jednym słowem, priorytetem jest zarządzanie organizacją i infrastrukturą obsługi informatycznej w taki sposób, aby skutecznie przyczyniała się do sukcesów biznesowych przedsiębiorstwa. Dlatego tak ważne jest dokonanie właściwego wyboru z myślą o dniu dzisiejszym i o przyszłości. Wyjątkowa elastyczność i wszechstronność rozwiązań BladeCenter sprawia, że są one optymalnym wyborem dla Twojej firmy. Poprzez integrację serwerów, pamięci masowej i sieci rozwiązania BladeCenter pomagają przedsiębiorstwom z różnych branż w radykalnym uproszczeniu infrastruktury informatycznej. Serwery Blade zawierają wszystkie elementy niezbędne do uruchamiania aplikacji procesory, pamięć, podsystem we/wy i pamięć masową. Obudowa (chassis) zawiera wspólne nadmiarowe zasilacze, wspólne wentylatory wymienialne podczas pracy, napęd DVD, zintegrowaną sieć Ethernet, pamięć masową, przełączniki i skonsolidowane, zaawansowane mechanizmy zarządzania. Ich innowacyjna, otwarta koncepcja konstrukcyjna stanowi realną alternatywę dla dzisiejszych zatłoczonych szaf stelażowych i przegrzanych serwerowni. Pora dać sobie spokój z kablami. Nie tracisz nic, poza zbędną komplikacją: Pora na innowacje Każde przedsiębiorstwo potrzebuje zmian. IBM wychodzi z założenia, że nie istnieje jedno rozwiązanie, które spełniałoby potrzeby wszystkich firm. Infrastruktura informatyczna musi być zatem elastyczna i modularna, aby dało się w niej wdrażać rozwiązania najlepiej sprawdzające się w konkretnych przedsiębiorstwach. Oferta BladeCenter obejmuje szeroką gamę obudów, serwerów Blade, przełączników a wszystkimi tymi elementami zarządzać można wspólnie, jako jedną infrastrukturą. Jedną z wielu innowacji w rodzinie Blade- Center jest obudowa BladeCenter S, którą można zainstalować dosłownie w ciągu kilku minut i podłączyć do standardowego biurowego gniazdka elektrycznego. BladeCenter S to zintegrowana obudowa zaprojektowana specjalnie dla środowisk biurowych i oddziałów większych firm. Stanowi kompletną platformę z konfigurowalną współużytkowaną pamięcią masową, którą można rozbudowywać w miarę potrzeb. Zintegrowany system biznesowy

2 i Edition Express for BladeCenter S składa się z serwera Blade JS12 Express wraz z systemem operacyjnego IBM i z licencją dla 10 użytkowników oraz obudowy IBM BladeCenter S. Całość jest dostępna po atrakcyjnej cenie wyjściowej. i Edition Express for BladeCenter S pozwala przedsiębiorstwom średniej wielkości uniknąć nadmiernych wydatków i zaangażowania kadrowego, a jednocześnie jest skuteczną odpowiedzią na rosnące potrzeby. Narzędzie BladeCenter Start Now Advisor eliminuje zbędne komplikacje techniczne, udostępniając użytkownikowi wszystkie informacje i funkcje niezbędne do uruchomienia serwera w obudowie BladeCenter S. Wystarczy włożyć dysk DVD, a Start Now Advisor rozpozna składniki konkretnej konfiguracji i ustali zakres wymaganych czynności przygotowawczych. Wiele modeli serwerów BladeCenter zbudowanych jest podobnie jak serwery IBM System x na bazie architektury IBM X-Architecture, która zapewnia im najwyższy poziom niezawodności, typowy dla serwerów klasy korporacyjnej. X-Architecture to opracowany przez IBM system innowacyjnych rozwiązań dla systemów opartych na procesorach x86 rozwiązań, które pomagają użytkownikom takich systemów zyskać przewagę nad konkurencją. Serwery zbudowane na bazie tej architektury to otwarte systemy zgodne ze standardami branżowymi. Serwery, którym można z pełnym zaufaniem powierzyć obsługę obciążeń o newralgicznym znaczeniu dla działalności przedsiębiorstwa. Droga do innowacji i korzyści dla biznesu stoi otworem. Zarządzanie złożonością, rozwojem i ryzykiem Gdy potrzebna jest elastyczna platforma biznesowa charakteryzująca się zarówno otwartością, jak i innowacyjnością, Blade- Center będzie doskonałym wyborem. Warto skorzystać z konfiguracji zdefiniowanych w serwisie Blade.org i stworzonych przez innych członków tej największej na świecie organizacji wspierającej rozwój rozwiązań Blade. Dostępne są różne warianty fabrics I/O, spełniające wymagania centrów przetwarzania danych o różnej charakterystyce i potrzebach. IBM BladeCenter Open Fabric to zintegrowana oferta serwerowych podsystemów we/wy obejmująca wszechstronny zestaw interfejsów połączeniowych i inteligentnych narzędzi do zarządzania. Nowa funkcjonalność tranzytowa (ang. pass-through) nie tylko usprawnia i upraszcza współdziałanie między sieciami SAN i skalowanie takich sieci, lecz również przyczynia się do zmniejszenia ilości kabli, a tym samym kosztów okablowania. Ponadto zapewnia zgodność z produktami różnych dostawców, pozwalając na dopasowanie rozwiązania do standardów obowiązujących w przedsiębiorstwie. BladeCenter Open Fabric Manager jeszcze bardziej upraszcza instalację serwerów Blade, udostępniając możliwość wstępnego skonfigurowania połączeń i prosty graficzny interfejs użytkownika. BladeCenter Open Fabric Manager automatyzuje instalację serwerów Blade, inteligentnie zarządzając interakcjami między serwerami a siecią pamięci masowych i siecią danych. Użytkownik definiuje połączenia tylko raz, a BladeCenter Open Fabric Manager automatycznie je konfiguruje przez co przygotowanie systemu do pracy to kwestia minut, a nie dni. BladeCenter Open Fabric Manager pomaga także uniknąć kosztownych przestojów dzięki wbudowanemu mechanizmowi przełączania awaryjnego. Oczywiście nie ma konieczności zmiany przyjętych wcześniej standardów obowiązujących w sieci przedsiębiorstwa. BladeCenter Open Fabric Manager działa ze wszystkimi serwerami, obudowami i przełącznikami z rodziny BladeCenter. Prosty graficzny interfejs użytkownika tego narzędzia przekazuje informacje o wykrytych konfliktach w sieci pozwalając zaoszczędzić jeszcze więcej czasu. Wystarczy raz skonfigurować. I gotowe. Rozwiązania z rodziny BladeCenter zostały zaprojektowane w sposób zapewniający wysoki poziom nadmiarowości, która pozwala złagodzić skutki ewentualnych awarii. W przeciwieństwie do niektórych produktów konkurencyjnych serwery BladeCenter są wyposażone w podwójne interfejsy we/wy i podwójne połączenia z zasilaczem. Wirtualizacja na platformie BladeCenter pozwala na stworzenie wysoce elastycznej infrastruktury, którą można szybko i łatwo adaptować do zmiennych potrzeb przedsiębiorstwa. BladeCenter, kompleksowa platforma wirtualizacji, to jedyna rodzina serwerów Blade na rynku pozwalająca na skonsolidowanie i uproszczenie obsługi obciążeń dla systemów Linux, UNIX, IBM i oraz Windows w ramach jednego systemu. Gdy celem jest transformacja przedsiębiorstwa, warto wziąć na cel produkty BladeCenter i wirtualizację. Technologie wirtualizacyjne na platformie BladeCenter przyczyniają się do ograniczenia kosztów, usprawnienia działalności i zwiększenia odporności środowiska informatycznego. Oto pierwszy w branży serwer Blade skalowalny jednym kliknięciem : IBM BladeCenter LS42. Wystarczy zakupić tańszy dwuprocesorowy serwer Blade o pojedynczej szerokości, a potem dodać do niego wieloprocesorową jednostkę rozszerzeń, aby uzyskać czteroprocesorowy serwer o podwójnej szerokości. Takie rozwiązanie ma same zalety gwarantuje niższą cenę początkową i ochronę inwestycji.

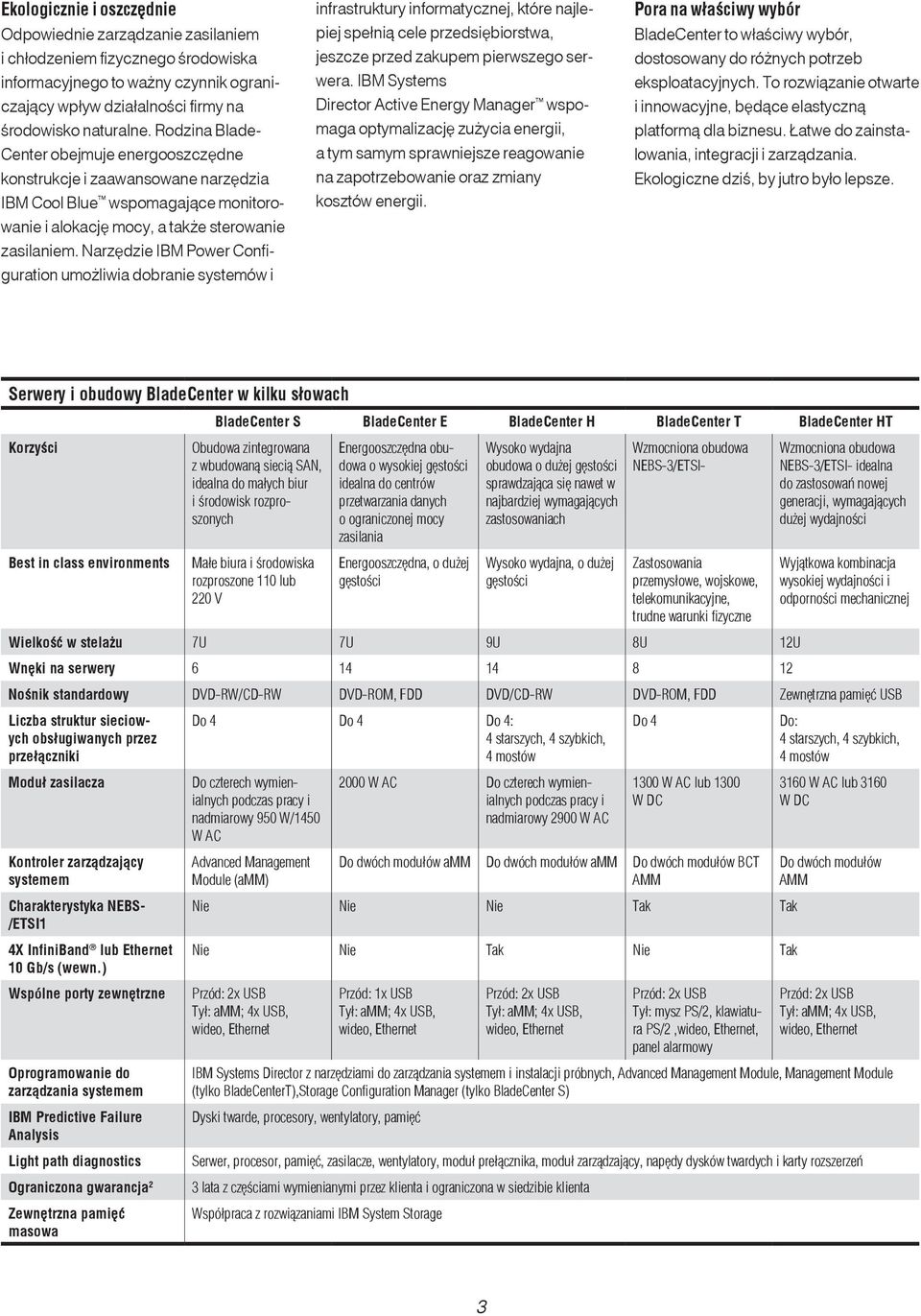

3 Ekologicznie i oszczędnie Odpowiednie zarządzanie zasilaniem i chłodzeniem fizycznego środowiska informacyjnego to ważny czynnik ograniczający wpływ działalności firmy na środowisko naturalne. Rodzina Blade- Center obejmuje energooszczędne konstrukcje i zaawansowane narzędzia IBM Cool Blue wspomagające monitorowanie i alokację mocy, a także sterowanie zasilaniem. Narzędzie IBM Power Configuration umożliwia dobranie systemów i infrastruktury informatycznej, które najlepiej spełnią cele przedsiębiorstwa, jeszcze przed zakupem pierwszego serwera. IBM Systems Director Active Energy Manager wspomaga optymalizację zużycia energii, a tym samym sprawniejsze reagowanie na zapotrzebowanie oraz zmiany kosztów energii. Pora na właściwy wybór BladeCenter to właściwy wybór, dostosowany do różnych potrzeb eksploatacyjnych. To rozwiązanie otwarte i innowacyjne, będące elastyczną platformą dla biznesu. Łatwe do zainstalowania, integracji i zarządzania. Ekologiczne dziś, by jutro było lepsze. Serwery i obudowy BladeCenter w kilku słowach Korzyści Best in class environments BladeCenter S BladeCenter E BladeCenter H BladeCenter T BladeCenter HT Obudowa zintegrowana z wbudowaną siecią SAN, idealna do małych biur i środowisk rozproszonych Małe biura i środowiska rozproszone 110 lub 220 V Energooszczędna obudowa o wysokiej gęstości idealna do centrów przetwarzania danych o ograniczonej mocy zasilania Energooszczędna, o dużej gęstości Wysoko wydajna obudowa o dużej gęstości sprawdzająca się nawet w najbardziej wymagających zastosowaniach Wysoko wydajna, o dużej gęstości Wzmocniona obudowa NEBS-3/ETSI- Zastosowania przemysłowe, wojskowe, telekomunikacyjne, trudne warunki fizyczne Wielkość w stelażu 7U 7U 9U 8U 12U Wnęki na serwery Wzmocniona obudowa NEBS-3/ETSI- idealna do zastosowań nowej generacji, wymagających dużej wydajności Wyjątkowa kombinacja wysokiej wydajności i odporności mechanicznej Nośnik standardowy DVD-RW/CD-RW DVD-ROM, FDD DVD/CD-RW DVD-ROM, FDD Zewnętrzna pamięć USB Liczba struktur sieciowych obsługiwanych przez przełączniki Moduł zasilacza Kontroler zarządzający systemem Charakterystyka NEBS- /ETSI1 4X InfiniBand lub Ethernet 10 Gb/s (wewn.) Wspólne porty zewnętrzne Oprogramowanie do zarządzania systemem IBM Predictive Failure Analysis Light path diagnostics Ograniczona gwarancja 2 Zewnętrzna pamięć masowa Do 4 Do 4 Do 4: 4 starszych, 4 szybkich, 4 mostów Do czterech wymienialnych podczas pracy i nadmiarowy 950 W/1450 W AC Advanced Management Module (amm) 2000 W AC Do czterech wymienialnych podczas pracy i nadmiarowy 2900 W AC Do W AC lub 1300 W DC Do dwóch modułów amm Do dwóch modułów amm Do dwóch modułów BCT AMM Nie Nie Nie Tak Tak Nie Nie Tak Nie Tak Przód: 2x USB Tył: amm; 4x USB, wideo, Ethernet Przód: 1x USB Tył: amm; 4x USB, wideo, Ethernet Przód: 2x USB Tył: amm; 4x USB, wideo, Ethernet Przód: 2x USB Tył: mysz PS/2, klawiatura PS/2,wideo, Ethernet, panel alarmowy Do: 4 starszych, 4 szybkich, 4 mostów 3160 W AC lub 3160 W DC Do dwóch modułów AMM Przód: 2x USB Tył: amm; 4x USB, wideo, Ethernet IBM Systems Director z narzędziami do zarządzania systemem i instalacji próbnych, Advanced Management Module, Management Module (tylko BladeCenterT),Storage Configuration Manager (tylko BladeCenter S) Dyski twarde, procesory, wentylatory, pamięć Serwer, procesor, pamięć, zasilacze, wentylatory, moduł prełącznika, moduł zarządzający, napędy dysków twardych i karty rozszerzeń 3 lata z częściami wymienianymi przez klienta i ograniczona w siedzibie klienta Współpraca z rozwiązaniami IBM System Storage

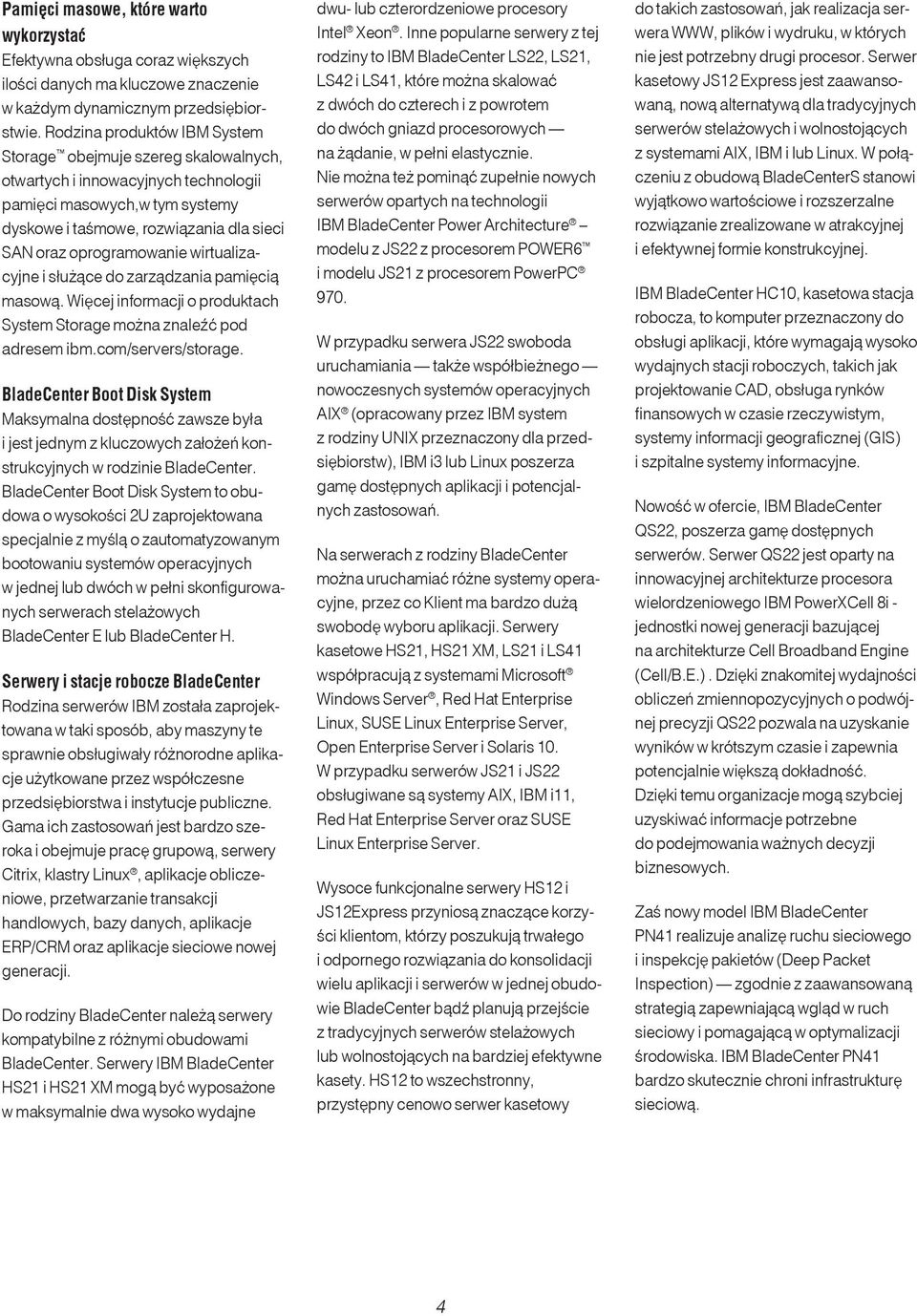

4 Pamięci masowe, które warto wykorzystać Efektywna obsługa coraz większych ilości danych ma kluczowe znaczenie w każdym dynamicznym przedsiębiorstwie. Rodzina produktów IBM System Storage obejmuje szereg skalowalnych, otwartych i innowacyjnych technologii pamięci masowych,w tym systemy dyskowe i taśmowe, rozwiązania dla sieci SAN oraz oprogramowanie wirtualizacyjne i służące do zarządzania pamięcią masową. Więcej informacji o produktach System Storage można znaleźć pod adresem ibm.com/servers/storage. BladeCenter Boot Disk System Maksymalna dostępność zawsze była i jest jednym z kluczowych założeń konstrukcyjnych w rodzinie BladeCenter. BladeCenter Boot Disk System to obudowa o wysokości 2U zaprojektowana specjalnie z myślą o zautomatyzowanym bootowaniu systemów operacyjnych w jednej lub dwóch w pełni skonfigurowanych serwerach stelażowych BladeCenter E lub BladeCenter H. Serwery i stacje robocze BladeCenter Rodzina serwerów IBM została zaprojektowana w taki sposób, aby maszyny te sprawnie obsługiwały różnorodne aplikacje użytkowane przez współczesne przedsiębiorstwa i instytucje publiczne. Gama ich zastosowań jest bardzo szeroka i obejmuje pracę grupową, serwery Citrix, klastry Linux, aplikacje obliczeniowe, przetwarzanie transakcji handlowych, bazy danych, aplikacje ERP/CRM oraz aplikacje sieciowe nowej generacji. Do rodziny BladeCenter należą serwery kompatybilne z różnymi obudowami BladeCenter. Serwery IBM BladeCenter HS21 i HS21 XM mogą być wyposażone w maksymalnie dwa wysoko wydajne dwu- lub czterordzeniowe procesory Intel Xeon. Inne popularne serwery z tej rodziny to IBM BladeCenter LS22, LS21, LS42 i LS41, które można skalować z dwóch do czterech i z powrotem do dwóch gniazd procesorowych na żądanie, w pełni elastycznie. Nie można też pominąć zupełnie nowych serwerów opartych na technologii IBM BladeCenter Power Architecture modelu z JS22 z procesorem POWER6 i modelu JS21 z procesorem PowerPC 970. W przypadku serwera JS22 swoboda uruchamiania także współbieżnego nowoczesnych systemów operacyjnych AIX (opracowany przez IBM system z rodziny UNIX przeznaczony dla przedsiębiorstw), IBM i3 lub Linux poszerza gamę dostępnych aplikacji i potencjalnych zastosowań. Na serwerach z rodziny BladeCenter można uruchamiać różne systemy operacyjne, przez co Klient ma bardzo dużą swobodę wyboru aplikacji. Serwery kasetowe HS21, HS21 XM, LS21 i LS41 współpracują z systemami Microsoft Windows Server, Red Hat Enterprise Linux, SUSE Linux Enterprise Server, Open Enterprise Server i Solaris 10. W przypadku serwerów JS21 i JS22 obsługiwane są systemy AIX, IBM i11, Red Hat Enterprise Server oraz SUSE Linux Enterprise Server. Wysoce funkcjonalne serwery HS12 i JS12Express przyniosą znaczące korzyści klientom, którzy poszukują trwałego i odpornego rozwiązania do konsolidacji wielu aplikacji i serwerów w jednej obudowie BladeCenter bądź planują przejście z tradycyjnych serwerów stelażowych lub wolnostojących na bardziej efektywne kasety. HS12 to wszechstronny, przystępny cenowo serwer kasetowy do takich zastosowań, jak realizacja serwera WWW, plików i wydruku, w których nie jest potrzebny drugi procesor. Serwer kasetowy JS12 Express jest zaawansowaną, nową alternatywą dla tradycyjnych serwerów stelażowych i wolnostojących z systemami AIX, IBM i lub Linux. W połączeniu z obudową BladeCenterS stanowi wyjątkowo wartościowe i rozszerzalne rozwiązanie zrealizowane w atrakcyjnej i efektywnej formie konstrukcyjnej. IBM BladeCenter HC10, kasetowa stacja robocza, to komputer przeznaczony do obsługi aplikacji, które wymagają wysoko wydajnych stacji roboczych, takich jak projektowanie CAD, obsługa rynków finansowych w czasie rzeczywistym, systemy informacji geograficznej (GIS) i szpitalne systemy informacyjne. Nowość w ofercie, IBM BladeCenter QS22, poszerza gamę dostępnych serwerów. Serwer QS22 jest oparty na innowacyjnej architekturze procesora wielordzeniowego IBM PowerXCell 8i - jednostki nowej generacji bazującej na architekturze Cell Broadband Engine (Cell/B.E.). Dzięki znakomitej wydajności obliczeń zmiennopozycyjnych o podwójnej precyzji QS22 pozwala na uzyskanie wyników w krótszym czasie i zapewnia potencjalnie większą dokładność. Dzięki temu organizacje mogą szybciej uzyskiwać informacje potrzebne do podejmowania ważnych decyzji biznesowych. Zaś nowy model IBM BladeCenter PN41 realizuje analizę ruchu sieciowego i inspekcję pakietów (Deep Packet Inspection) zgodnie z zaawansowaną strategią zapewniającą wgląd w ruch sieciowy i pomagającą w optymalizacji środowiska. IBM BladeCenter PN41 bardzo skutecznie chroni infrastrukturę sieciową.

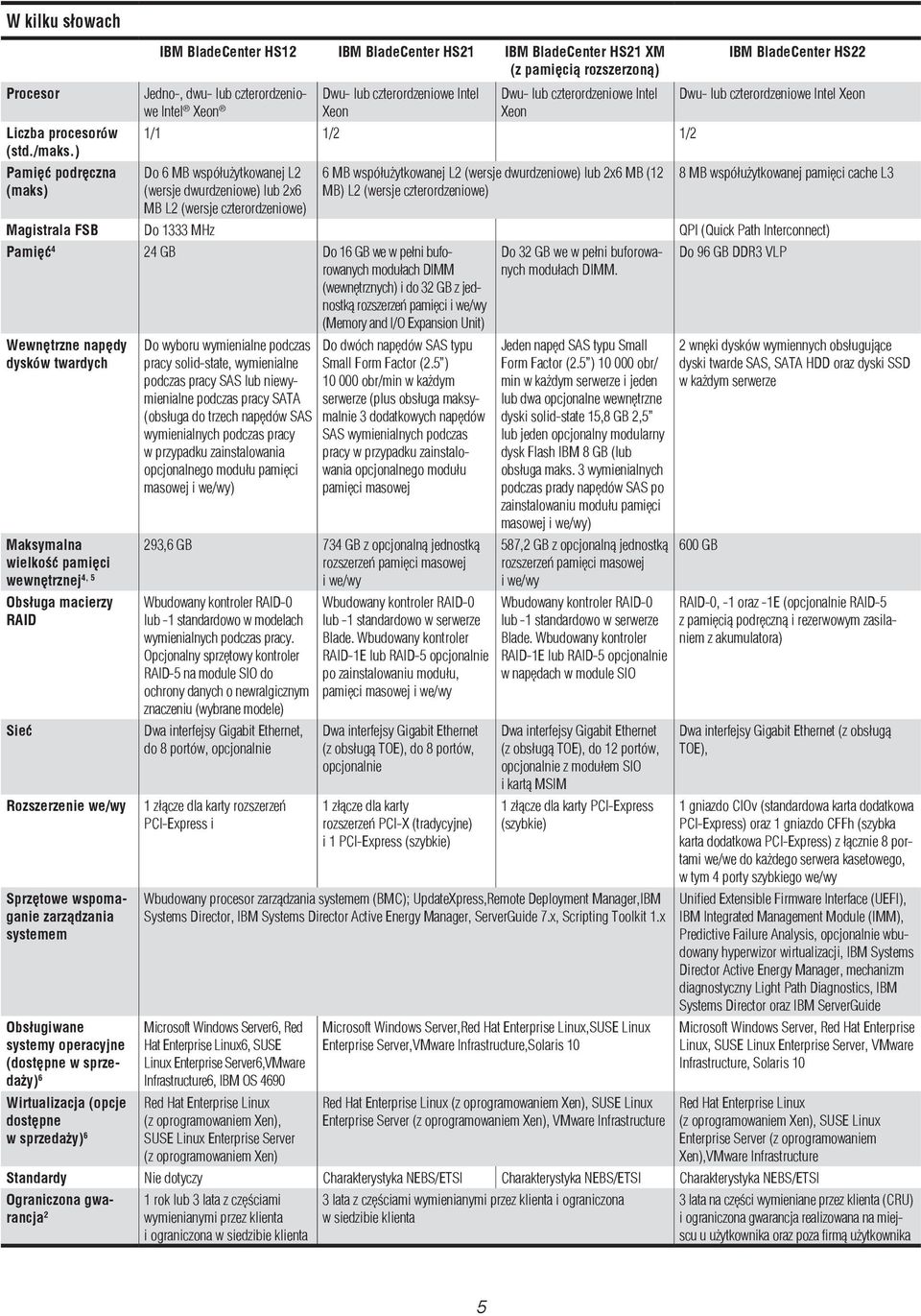

5 W kilku słowach Procesor Liczba procesorów (std./maks.) Pamięć podręczna (maks) IBM BladeCenter HS12 IBM BladeCenter HS21 IBM BladeCenter HS21 XM (z pamięcią rozszerzoną) Jedno-, dwu- lub czterordzeniowe Intel Xeon Dwu- lub czterordzeniowe Intel Xeon Dwu- lub czterordzeniowe Intel Xeon 1/1 1/2 1/2 Do 6 MB współużytkowanej L2 (wersje dwurdzeniowe) lub 2x6 MB L2 (wersje czterordzeniowe) 6 MB współużytkowanej L2 (wersje dwurdzeniowe) lub 2x6 MB (12 MB) L2 (wersje czterordzeniowe) IBM BladeCenter HS22 Dwu- lub czterordzeniowe Intel Xeon 8 MB współużytkowanej pamięci cache L3 Magistrala FSB Do 1333 MHz QPI (Quick Path Interconnect) Pamięć 4 24 GB Do 16 GB we w pełni buforowanych modułach DIMM (wewnętrznych) i do 32 GB z jednostką rozszerzeń pamięci i we/wy (Memory and I/O Expansion Unit) Wewnętrzne napędy dysków twardych Maksymalna wielkość pamięci wewnętrznej 4, 5 Obsługa macierzy RAID Sieć Rozszerzenie we/wy Sprzętowe wspomaganie zarządzania systemem Obsługiwane systemy operacyjne (dostępne w sprzedaży) 6 Wirtualizacja (opcje dostępne w sprzedaży) 6 Do wyboru wymienialne podczas pracy solid-state, wymienialne podczas pracy SAS lub niewymienialne podczas pracy SATA (obsługa do trzech napędów SAS wymienialnych podczas pracy w przypadku zainstalowania opcjonalnego modułu pamięci masowej i we/wy) Do dwóch napędów SAS typu Small Form Factor (2.5 ) obr/min w każdym serwerze (plus obsługa maksymalnie 3 dodatkowych napędów SAS wymienialnych podczas pracy w przypadku zainstalowania opcjonalnego modułu pamięci masowej 293,6 GB 734 GB z opcjonalną jednostką rozszerzeń pamięci masowej i we/wy Wbudowany kontroler RAID-0 lub -1 standardowo w modelach wymienialnych podczas pracy. Opcjonalny sprzętowy kontroler RAID-5 na module SIO do ochrony danych o newralgicznym znaczeniu (wybrane modele) Dwa interfejsy Gigabit Ethernet, do 8 portów, opcjonalnie 1 złącze dla karty rozszerzeń PCI-Express i Wbudowany kontroler RAID-0 lub -1 standardowo w serwerze Blade. Wbudowany kontroler RAID-1E lub RAID-5 opcjonalnie po zainstalowaniu modułu, pamięci masowej i we/wy Dwa interfejsy Gigabit Ethernet (z obsługą TOE), do 8 portów, opcjonalnie 1 złącze dla karty rozszerzeń PCI-X (tradycyjne) i 1 PCI-Express (szybkie) Do 32 GB we w pełni buforowanych modułach DIMM. Jeden napęd SAS typu Small Form Factor (2.5 ) obr/ min w każdym serwerze i jeden lub dwa opcjonalne wewnętrzne dyski solid-state 15,8 GB 2,5 lub jeden opcjonalny modularny dysk Flash IBM 8 GB (lub obsługa maks. 3 wymienialnych podczas prady napędów SAS po zainstalowaniu modułu pamięci masowej i we/wy) 587,2 GB z opcjonalną jednostką rozszerzeń pamięci masowej i we/wy Wbudowany kontroler RAID-0 lub -1 standardowo w serwerze Blade. Wbudowany kontroler RAID-1E lub RAID-5 opcjonalnie w napędach w module SIO Dwa interfejsy Gigabit Ethernet (z obsługą TOE), do 12 portów, opcjonalnie z modułem SIO i kartą MSIM 1 złącze dla karty PCI-Express (szybkie) Wbudowany procesor zarządzania systemem (BMC); UpdateXpress,Remote Deployment Manager,IBM Systems Director, IBM Systems Director Active Energy Manager, ServerGuide 7.x, Scripting Toolkit 1.x Microsoft Windows Server6, Red Hat Enterprise Linux6, SUSE Linux Enterprise Server6,VMware Infrastructure6, IBM OS 4690 Red Hat Enterprise Linux (z oprogramowaniem Xen), SUSE Linux Enterprise Server (z oprogramowaniem Xen) Microsoft Windows Server,Red Hat Enterprise Linux,SUSE Linux Enterprise Server,VMware Infrastructure,Solaris 10 Red Hat Enterprise Linux (z oprogramowaniem Xen), SUSE Linux Enterprise Server (z oprogramowaniem Xen), VMware Infrastructure Do 96 GB DDR3 VLP 2 wnęki dysków wymiennych obsługujące dyski twarde SAS, SATA HDD oraz dyski SSD w każdym serwerze 600 GB RAID-0, -1 oraz -1E (opcjonalnie RAID-5 z pamięcią podręczną i rezerwowym zasilaniem z akumulatora) Dwa interfejsy Gigabit Ethernet (z obsługą TOE), 1 gniazdo CIOv (standardowa karta dodatkowa PCI-Express) oraz 1 gniazdo CFFh (szybka karta dodatkowa PCI-Express) z łącznie 8 portami we/we do każdego serwera kasetowego, w tym 4 porty szybkiego we/wy Unified Extensible Firmware Interface (UEFI), IBM Integrated Management Module (IMM), Predictive Failure Analysis, opcjonalnie wbudowany hyperwizor wirtualizacji, IBM Systems Director Active Energy Manager, mechanizm diagnostyczny Light Path Diagnostics, IBM Systems Director oraz IBM ServerGuide Microsoft Windows Server, Red Hat Enterprise Linux, SUSE Linux Enterprise Server, VMware Infrastructure, Solaris 10 Red Hat Enterprise Linux (z oprogramowaniem Xen), SUSE Linux Enterprise Server (z oprogramowaniem Xen),VMware Infrastructure Standardy Nie dotyczy Charakterystyka NEBS/ETSI Charakterystyka NEBS/ETSI Charakterystyka NEBS/ETSI Ograniczona gwarancja 2 1 rok lub 3 lata z częściami wymienianymi przez klienta i ograniczona w siedzibie klienta 3 lata z częściami wymienianymi przez klienta i ograniczona w siedzibie klienta 3 lata na części wymieniane przez klienta (CRU) i ograniczona gwarancja realizowana na miejscu u użytkownika oraz poza firmą użytkownika

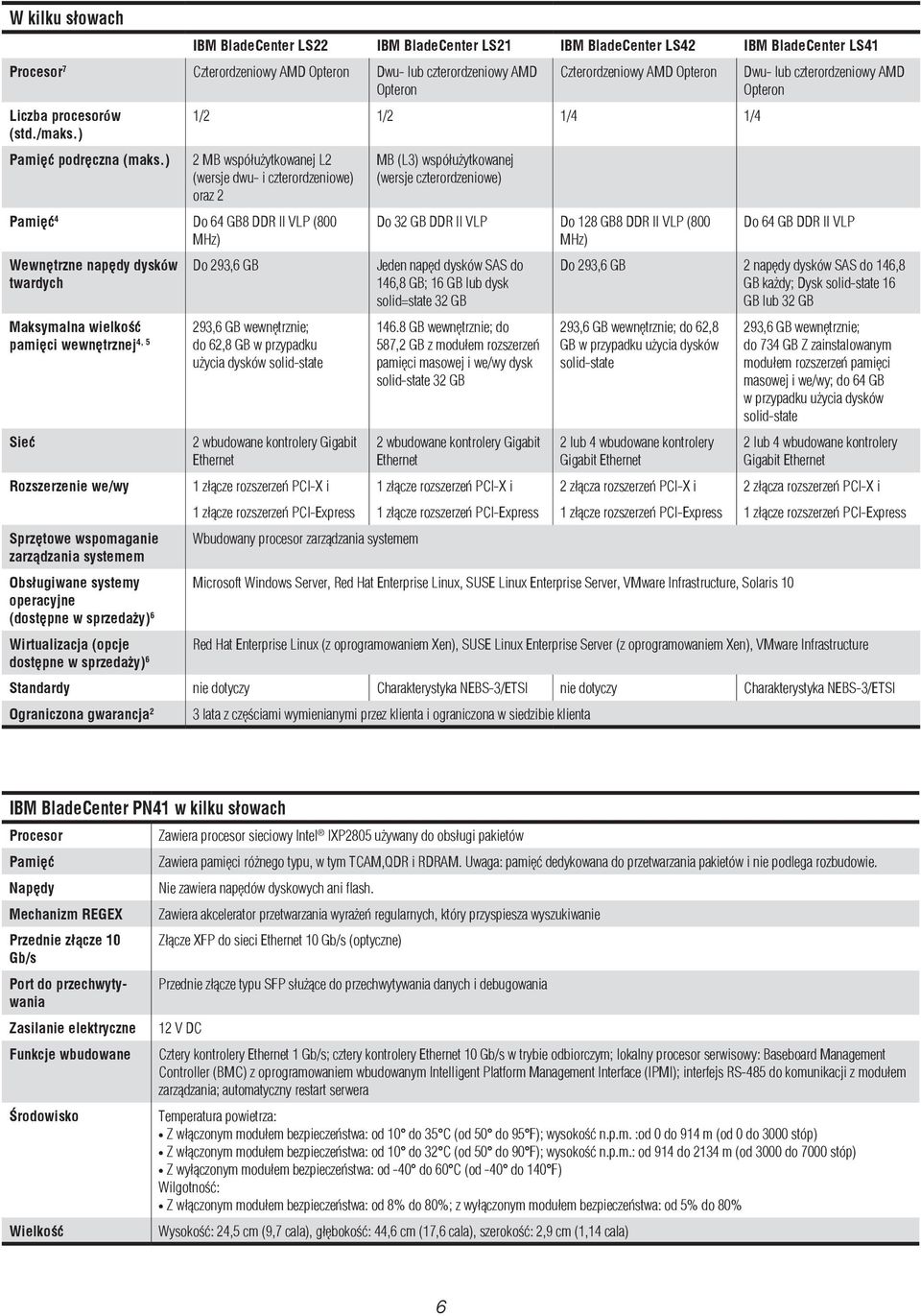

6 W kilku słowach IBM BladeCenter LS22 IBM BladeCenter LS21 IBM BladeCenter LS42 IBM BladeCenter LS41 Procesor 7 Czterordzeniowy AMD Opteron Dwu- lub czterordzeniowy AMD Opteron Liczba procesorów (std./maks.) Pamięć podręczna (maks.) Czterordzeniowy AMD Opteron 1/2 1/2 1/4 1/4 2 MB współużytkowanej L2 (wersje dwu- i czterordzeniowe) oraz 2 Pamięć 4 Do 64 GB8 DDR II VLP (800 MHz) Wewnętrzne napędy dysków twardych Maksymalna wielkość pamięci wewnętrznej 4, 5 Sieć Do 293,6 GB 293,6 GB wewnętrznie; do 62,8 GB w przypadku użycia dysków solid-state 2 wbudowane kontrolery Gigabit Ethernet MB (L3) współużytkowanej (wersje czterordzeniowe) Do 32 GB DDR II VLP Do 128 GB8 DDR II VLP (800 MHz) Jeden napęd dysków SAS do 146,8 GB; 16 GB lub dysk solid=state 32 GB GB wewnętrznie; do 587,2 GB z modułem rozszerzeń pamięci masowej i we/wy dysk solid-state 32 GB 2 wbudowane kontrolery Gigabit Ethernet Dwu- lub czterordzeniowy AMD Opteron Do 64 GB DDR II VLP Do 293,6 GB 2 napędy dysków SAS do 146,8 GB każdy; Dysk solid-state 16 GB lub 32 GB 293,6 GB wewnętrznie; do 62,8 GB w przypadku użycia dysków solid-state 2 lub 4 wbudowane kontrolery Gigabit Ethernet 293,6 GB wewnętrznie; do 734 GB Z zainstalowanym modułem rozszerzeń pamięci masowej i we/wy; do 64 GB w przypadku użycia dysków solid-state 2 lub 4 wbudowane kontrolery Gigabit Ethernet Rozszerzenie we/wy 1 złącze rozszerzeń PCI-X i 1 złącze rozszerzeń PCI-X i 2 złącza rozszerzeń PCI-X i 2 złącza rozszerzeń PCI-X i Sprzętowe wspomaganie zarządzania systemem Obsługiwane systemy operacyjne (dostępne w sprzedaży) 6 Wirtualizacja (opcje dostępne w sprzedaży) 6 1 złącze rozszerzeń PCI-Express 1 złącze rozszerzeń PCI-Express 1 złącze rozszerzeń PCI-Express 1 złącze rozszerzeń PCI-Express Wbudowany procesor zarządzania systemem Microsoft Windows Server, Red Hat Enterprise Linux, SUSE Linux Enterprise Server, VMware Infrastructure, Solaris 10 Red Hat Enterprise Linux (z oprogramowaniem Xen), SUSE Linux Enterprise Server (z oprogramowaniem Xen), VMware Infrastructure Standardy nie dotyczy Charakterystyka NEBS-3/ETSI nie dotyczy Charakterystyka NEBS-3/ETSI Ograniczona gwarancja 2 3 lata z częściami wymienianymi przez klienta i ograniczona w siedzibie klienta IBM BladeCenter PN41 w kilku słowach Procesor Pamięć Napędy Zawiera procesor sieciowy Intel IXP2805 używany do obsługi pakietów Zawiera pamięci różnego typu, w tym TCAM,QDR i RDRAM. Uwaga: pamięć dedykowana do przetwarzania pakietów i nie podlega rozbudowie. Nie zawiera napędów dyskowych ani flash. Mechanizm REGEX Zawiera akcelerator przetwarzania wyrażeń regularnych, który przyspiesza wyszukiwanie Przednie złącze 10 Gb/s Port do przechwytywania Zasilanie elektryczne Funkcje wbudowane Środowisko Wielkość Złącze XFP do sieci Ethernet 10 Gb/s (optyczne) Przednie złącze typu SFP służące do przechwytywania danych i debugowania 12 V DC Cztery kontrolery Ethernet 1 Gb/s; cztery kontrolery Ethernet 10 Gb/s w trybie odbiorczym; lokalny procesor serwisowy: Baseboard Management Controller (BMC) z oprogramowaniem wbudowanym Intelligent Platform Management Interface (IPMI); interfejs RS-485 do komunikacji z modułem zarządzania; automatyczny restart serwera Temperatura powietrza: Z włączonym modułem bezpieczeństwa: od 10 do 35 C (od 50 do 95 F); wysokość n.p.m. :od 0 do 914 m (od 0 do 3000 stóp) Z włączonym modułem bezpieczeństwa: od 10 do 32 C (od 50 do 90 F); wysokość n.p.m.: od 914 do 2134 m (od 3000 do 7000 stóp) Z wyłączonym modułem bezpieczeństwa: od -40 do 60 C (od -40 do 140 F) Wilgotność: Z włączonym modułem bezpieczeństwa: od 8% do 80%; z wyłączonym modułem bezpieczeństwa: od 5% do 80% Wysokość: 24,5 cm (9,7 cala), głębokość: 44,6 cm (17,6 cala), szerokość: 2,9 cm (1,14 cala)

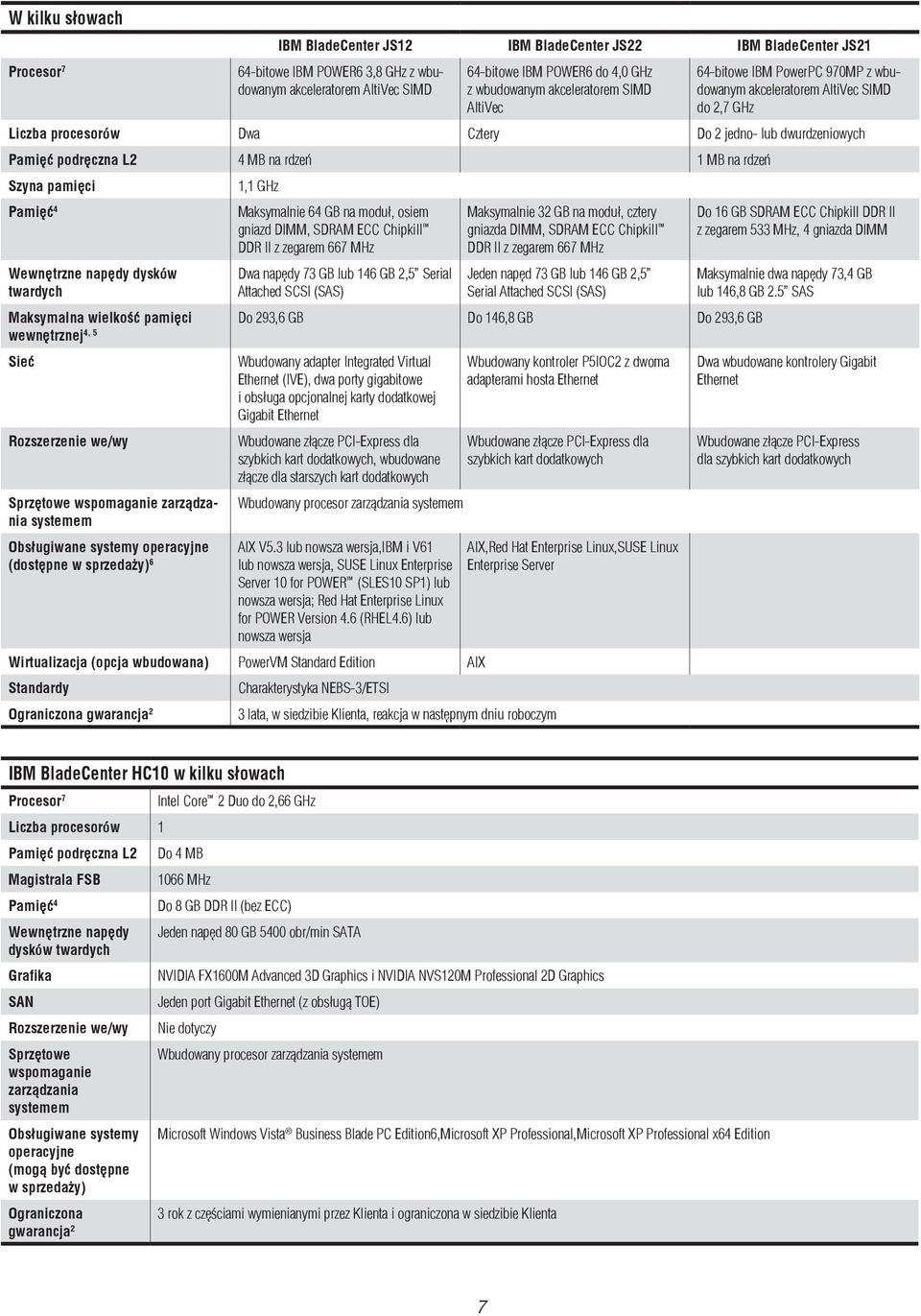

7 W kilku słowach Procesor 7 IBM BladeCenter JS12 IBM BladeCenter JS22 IBM BladeCenter JS21 64-bitowe IBM POWER6 3,8 GHz z wbudowanym akceleratorem AltiVec SIMD 64-bitowe IBM POWER6 do 4,0 GHz z wbudowanym akceleratorem SIMD AltiVec 64-bitowe IBM PowerPC 970MP z wbudowanym akceleratorem AltiVec SIMD do 2,7 GHz Liczba procesorów Dwa Cztery Do 2 jedno- lub dwurdzeniowych Pamięć podręczna L2 4 MB na rdzeń 1 MB na rdzeń Szyna pamięci Pamięć 4 Wewnętrzne napędy dysków twardych 1,1 GHz Maksymalnie 64 GB na moduł, osiem gniazd DIMM, SDRAM ECC Chipkill DDR II z zegarem 667 MHz Dwa napędy 73 GB lub 146 GB 2,5 Serial Attached SCSI (SAS) Maksymalnie 32 GB na moduł, cztery gniazda DIMM, SDRAM ECC Chipkill DDR II z zegarem 667 MHz Jeden napęd 73 GB lub 146 GB 2,5 Serial Attached SCSI (SAS) Maksymalna wielkość pamięci Do 293,6 GB Do 146,8 GB Do 293,6 GB wewnętrznej 4, 5 Sieć Rozszerzenie we/wy Sprzętowe wspomaganie zarządzania systemem Obsługiwane systemy operacyjne (dostępne w sprzedaży) 6 Wbudowany adapter Integrated Virtual Ethernet (IVE), dwa porty gigabitowe i obsługa opcjonalnej karty dodatkowej Gigabit Ethernet Wbudowane złącze PCI-Express dla szybkich kart dodatkowych, wbudowane złącze dla starszych kart dodatkowych Wbudowany procesor zarządzania systemem AIX V5.3 lub nowsza wersja,ibm i V61 lub nowsza wersja, SUSE Linux Enterprise Server 10 for POWER (SLES10 SP1) lub nowsza wersja; Red Hat Enterprise Linux for POWER Version 4.6 (RHEL4.6) lub nowsza wersja Wirtualizacja (opcja wbudowana) PowerVM Standard Edition AIX Standardy Ograniczona gwarancja 2 Charakterystyka NEBS-3/ETSI Wbudowany kontroler P5IOC2 z dwoma adapterami hosta Ethernet Wbudowane złącze PCI-Express dla szybkich kart dodatkowych 3 lata, w siedzibie Klienta, reakcja w następnym dniu roboczym AIX,Red Hat Enterprise Linux,SUSE Linux Enterprise Server Do 16 GB SDRAM ECC Chipkill DDR II z zegarem 533 MHz, 4 gniazda DIMM Maksymalnie dwa napędy 73,4 GB lub 146,8 GB 2.5 SAS Dwa wbudowane kontrolery Gigabit Ethernet Wbudowane złącze PCI-Express dla szybkich kart dodatkowych IBM BladeCenter HC10 w kilku słowach Procesor 7 Liczba procesorów 1 Pamięć podręczna L2 Magistrala FSB Pamięć 4 Wewnętrzne napędy dysków twardych Grafika SAN Rozszerzenie we/wy Sprzętowe wspomaganie zarządzania systemem Obsługiwane systemy operacyjne (mogą być dostępne w sprzedaży) Ograniczona gwarancja 2 Intel Core 2 Duo do 2,66 GHz Do 4 MB 1066 MHz Do 8 GB DDR II (bez ECC) Jeden napęd 80 GB 5400 obr/min SATA NVIDIA FX1600M Advanced 3D Graphics i NVIDIA NVS120M Professional 2D Graphics Jeden port Gigabit Ethernet (z obsługą TOE) Nie dotyczy Wbudowany procesor zarządzania systemem Microsoft Windows Vista Business Blade PC Edition6,Microsoft XP Professional,Microsoft XP Professional x64 Edition 3 rok z częściami wymienianymi przez Klienta i ograniczona w siedzibie Klienta

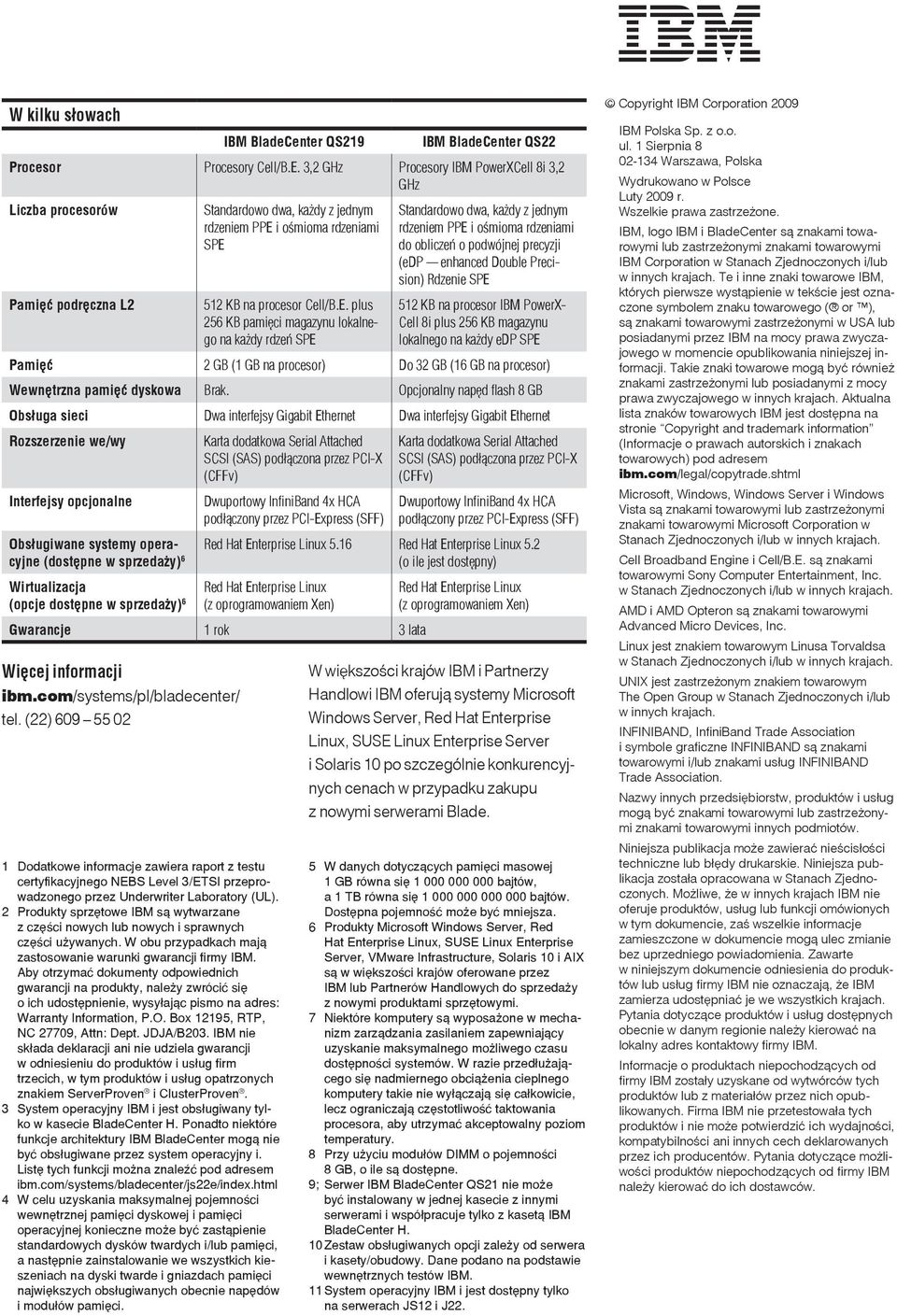

8 W kilku słowach IBM BladeCenter QS219 IBM BladeCenter QS22 Procesor Procesory Cell/B.E. 3,2 GHz Procesory IBM PowerXCell 8i 3,2 GHz Liczba procesorów Pamięć podręczna L2 Standardowo dwa, każdy z jednym rdzeniem PPE i ośmioma rdzeniami SPE 512 KB na procesor Cell/B.E. plus 256 KB pamięci magazynu lokalnego na każdy rdzeń SPE Standardowo dwa, każdy z jednym rdzeniem PPE i ośmioma rdzeniami do obliczeń o podwójnej precyzji (edp enhanced Double Precision) Rdzenie SPE 512 KB na procesor IBM PowerX- Cell 8i plus 256 KB magazynu lokalnego na każdy edp SPE Pamięć 2 GB (1 GB na procesor) Do 32 GB (16 GB na procesor) Wewnętrzna pamięć dyskowa Brak. Opcjonalny napęd flash 8 GB Obsługa sieci Dwa interfejsy Gigabit Ethernet Dwa interfejsy Gigabit Ethernet Rozszerzenie we/wy Interfejsy opcjonalne Karta dodatkowa Serial Attached SCSI (SAS) podłączona przez PCI-X (CFFv) Dwuportowy InfiniBand 4x HCA podłączony przez PCI-Express (SFF) Karta dodatkowa Serial Attached SCSI (SAS) podłączona przez PCI-X (CFFv) Dwuportowy InfiniBand 4x HCA podłączony przez PCI-Express (SFF) Obsługiwane systemy operacyjne Red Hat Enterprise Linux 5.16 Red Hat Enterprise Linux 5.2 (dostępne w sprzedaży) 6 (o ile jest dostępny) Wirtualizacja (opcje dostępne w sprzedaży) 6 Red Hat Enterprise Linux (z oprogramowaniem Xen) Gwarancje 1 rok 3 lata Więcej informacji ibm.com/systems/pl/bladecenter/ tel. (22) Dodatkowe informacje zawiera raport z testu certyfikacyjnego NEBS Level 3/ETSI przeprowadzonego przez Underwriter Laboratory (UL). 2 Produkty sprzętowe IBM są wytwarzane z części nowych lub nowych i sprawnych części używanych. W obu przypadkach mają zastosowanie warunki gwarancji firmy IBM. Aby otrzymać dokumenty odpowiednich gwarancji na produkty, należy zwrócić się o ich udostępnienie, wysyłając pismo na adres: Warranty Information, P.O. Box 12195, RTP, NC 27709, Attn: Dept. JDJA/B203. IBM nie składa deklaracji ani nie udziela gwarancji w odniesieniu do produktów i usług firm trzecich, w tym produktów i usług opatrzonych znakiem ServerProven i ClusterProven. 3 System operacyjny IBM i jest obsługiwany tylko w kasecie BladeCenter H. Ponadto niektóre funkcje architektury IBM BladeCenter mogą nie być obsługiwane przez system operacyjny i. Listę tych funkcji można znaleźć pod adresem ibm.com/systems/bladecenter/js22e/index.html 4 W celu uzyskania maksymalnej pojemności wewnętrznej pamięci dyskowej i pamięci operacyjnej konieczne może być zastąpienie standardowych dysków twardych i/lub pamięci, a następnie zainstalowanie we wszystkich kieszeniach na dyski twarde i gniazdach pamięci największych obsługiwanych obecnie napędów i modułów pamięci. Red Hat Enterprise Linux (z oprogramowaniem Xen) W większości krajów IBM i Partnerzy Handlowi IBM oferują systemy Microsoft Windows Server, Red Hat Enterprise Linux, SUSE Linux Enterprise Server i Solaris 10 po szczególnie konkurencyjnych cenach w przypadku zakupu z nowymi serwerami Blade. 5 W danych dotyczących pamięci masowej 1 GB równa się bajtów, a 1 TB równa się bajtów. Dostępna pojemność może być mniejsza. 6 Produkty Microsoft Windows Server, Red Hat Enterprise Linux, SUSE Linux Enterprise Server, VMware Infrastructure, Solaris 10 i AIX są w większości krajów oferowane przez IBM lub Partnerów Handlowych do sprzedaży z nowymi produktami sprzętowymi. 7 Niektóre komputery są wyposażone w mechanizm zarządzania zasilaniem zapewniający uzyskanie maksymalnego możliwego czasu dostępności systemów. W razie przedłużającego się nadmiernego obciążenia cieplnego komputery takie nie wyłączają się całkowicie, lecz ograniczają częstotliwość taktowania procesora, aby utrzymać akceptowalny poziom temperatury. 8 Przy użyciu modułów DIMM o pojemności 8 GB, o ile są dostępne. 9; Serwer IBM BladeCenter QS21 nie może być instalowany w jednej kasecie z innymi serwerami i współpracuje tylko z kasetą IBM BladeCenter H. 10 Zestaw obsługiwanych opcji zależy od serwera i kasety/obudowy. Dane podano na podstawie wewnętrznych testów IBM. 11 System operacyjny IBM i jest dostępny tylko na serwerach JS12 i J22. Copyright IBM Corporation 2009 IBM Polska Sp. z o.o. ul. 1 Sierpnia Warszawa, Polska Wydrukowano w Polsce Luty 2009 r. Wszelkie prawa zastrzeżone. IBM, logo IBM i BladeCenter są znakami towarowymi lub zastrzeżonymi znakami towarowymi IBM Corporation w Stanach Zjednoczonych i/lub w innych krajach. Te i inne znaki towarowe IBM, których pierwsze wystąpienie w tekście jest oznaczone symbolem znaku towarowego ( or ), są znakami towarowymi zastrzeżonymi w USA lub posiadanymi przez IBM na mocy prawa zwyczajowego w momencie opublikowania niniejszej informacji. Takie znaki towarowe mogą być również znakami zastrzeżonymi lub posiadanymi z mocy prawa zwyczajowego w innych krajach. Aktualna lista znaków towarowych IBM jest dostępna na stronie Copyright and trademark information (Informacje o prawach autorskich i znakach towarowych) pod adresem ibm.com/legal/copytrade.shtml Microsoft, Windows, Windows Server i Windows Vista są znakami towarowymi lub zastrzeżonymi znakami towarowymi Microsoft Corporation w Stanach Zjednoczonych i/lub w innych krajach. Cell Broadband Engine i Cell/B.E. są znakami towarowymi Sony Computer Entertainment, Inc. w Stanach Zjednoczonych i/lub w innych krajach. AMD i AMD Opteron są znakami towarowymi Advanced Micro Devices, Inc. Linux jest znakiem towarowym Linusa Torvaldsa w Stanach Zjednoczonych i/lub w innych krajach. UNIX jest zastrzeżonym znakiem towarowym The Open Group w Stanach Zjednoczonych i/lub w innych krajach. INFINIBAND, InfiniBand Trade Association i symbole graficzne INFINIBAND są znakami towarowymi i/lub znakami usług INFINIBAND Trade Association. Nazwy innych przedsiębiorstw, produktów i usług mogą być znakami towarowymi lub zastrzeżonymi znakami towarowymi innych podmiotów. Niniejsza publikacja może zawierać nieścisłości techniczne lub błędy drukarskie. Niniejsza publikacja została opracowana w Stanach Zjednoczonych. Możliwe, że w innych krajach IBM nie oferuje produktów, usług lub funkcji omówionych w tym dokumencie, zaś wszelkie informacje zamieszczone w dokumencie mogą ulec zmianie bez uprzedniego powiadomienia. Zawarte w niniejszym dokumencie odniesienia do produktów lub usług firmy IBM nie oznaczają, że IBM zamierza udostępniać je we wszystkich krajach. Pytania dotyczące produktów i usług dostępnych obecnie w danym regionie należy kierować na lokalny adres kontaktowy firmy IBM. Informacje o produktach niepochodzących od firmy IBM zostały uzyskane od wytwórców tych produktów lub z materiałów przez nich opublikowanych. Firma IBM nie przetestowała tych produktów i nie może potwierdzić ich wydajności, kompatybilności ani innych cech deklarowanych przez ich producentów. Pytania dotyczące możliwości produktów niepochodzących od firmy IBM należy kierować do ich dostawców.
