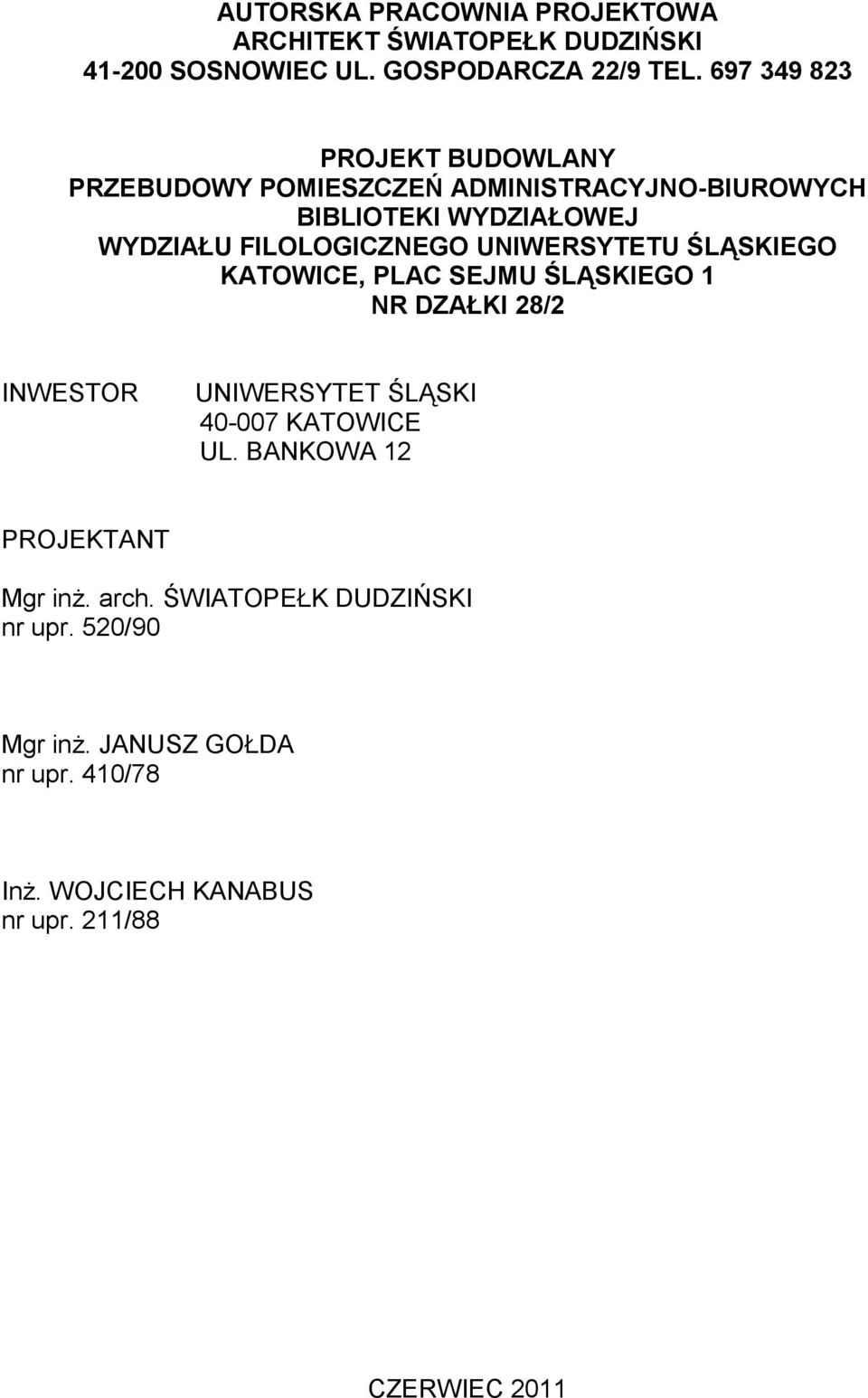

1 AUTORSKA PRACOWNIA PROJEKTOWA ARCHITEKT ŚWIATOPEŁK DUDZIŃSKI SOSNOWIEC UL. GOSPODARCZA 22/9 TEL PROJEKT BUDOWLANY PRZEBUDOWY POMIESZCZEŃ ADMINISTRACYJNO-BIUROWYCH BIBLIOTEKI WYDZIAŁOWEJ WYDZIAŁU FILOLOGICZNEGO UNIWERSYTETU ŚLĄSKIEGO KATOWICE, PLAC SEJMU ŚLĄSKIEGO 1 NR DZAŁKI 28/2 INWESTOR UNIWERSYTET ŚLĄSKI KATOWICE UL. BANKOWA 12 PROJEKTANT Mgr inż. arch. ŚWIATOPEŁK DUDZIŃSKI nr upr. 520/90 Mgr inż. JANUSZ GOŁDA nr upr. 410/78 Inż. WOJCIECH KANABUS nr upr. 211/88 CZERWIEC 2011

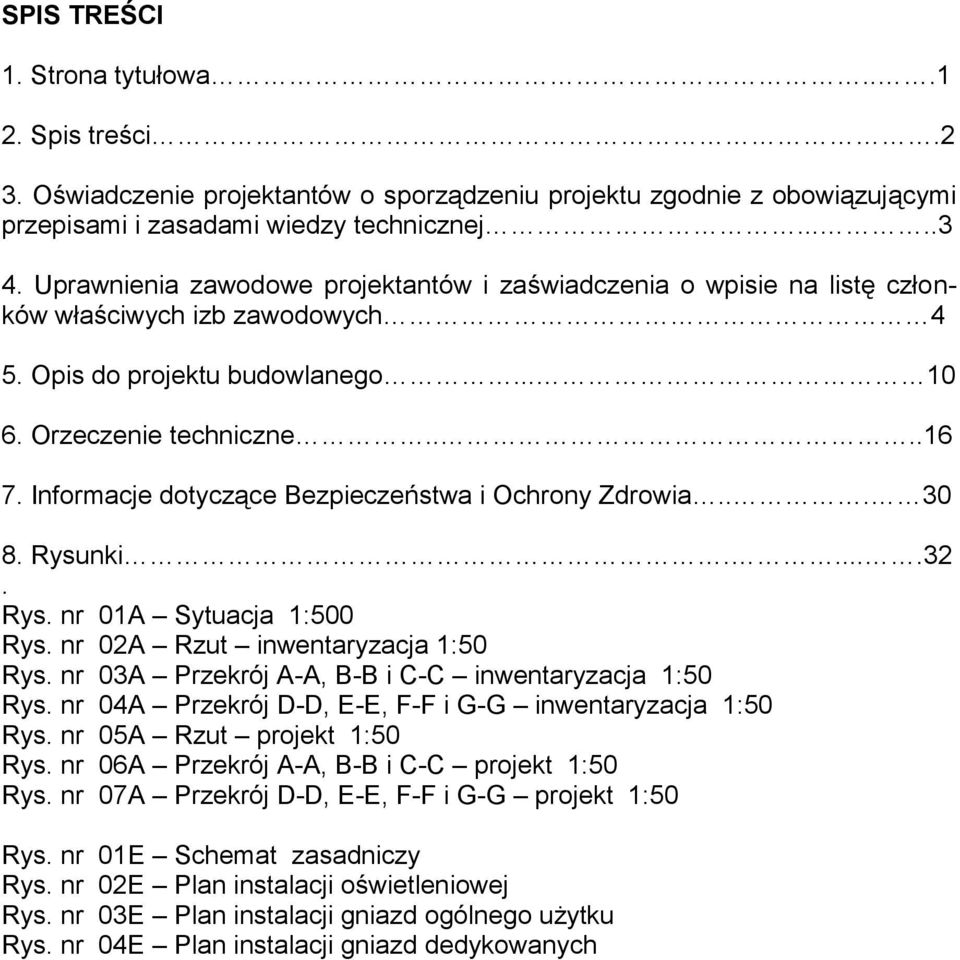

2 SPIS TREŚCI 1. Strona tytułowa Spis treści.2 3. Oświadczenie projektantów o sporządzeniu projektu zgodnie z obowiązującymi przepisami i zasadami wiedzy technicznej Uprawnienia zawodowe projektantów i zaświadczenia o wpisie na listę członków właściwych izb zawodowych 4 5. Opis do projektu budowlanego Orzeczenie techniczne Informacje dotyczące Bezpieczeństwa i Ochrony Zdrowia Rysunki Rys. nr 01A Sytuacja 1:500 Rys. nr 02A Rzut inwentaryzacja 1:50 Rys. nr 03A Przekrój A-A, B-B i C-C inwentaryzacja 1:50 Rys. nr 04A Przekrój D-D, E-E, F-F i G-G inwentaryzacja 1:50 Rys. nr 05A Rzut projekt 1:50 Rys. nr 06A Przekrój A-A, B-B i C-C projekt 1:50 Rys. nr 07A Przekrój D-D, E-E, F-F i G-G projekt 1:50 Rys. nr 01E Schemat zasadniczy Rys. nr 02E Plan instalacji oświetleniowej Rys. nr 03E Plan instalacji gniazd ogólnego użytku Rys. nr 04E Plan instalacji gniazd dedykowanych

3 OŚWIADCZENIE Zgodnie z dn. 20 ust 4 Ustawy z dnia 7 lipca 1994 r. Prawo Budowlane / Dz. U. Nr 207 z 2003 r. Poz z późn. zm. Niniejszym oświadczam, że projekt budowlany PROJEKT BUDOWLANY PRZEBUDOWY POMIESZCZEŃ ADMINISTRACYJNO-BIUROWYCH BIBLIOTEKI WYDZIAŁOWEJ WYDZIAŁU FILOLOGICZNEGO UNIWERSYTETU ŚLĄSKIEGO KATOWICE, PLAC SEJMU ŚLĄSKIEGO 1 NR DZAŁKI 28/2 INWESTOR UNIWERSYTET ŚLĄSKI KATOWICE UL. BANKOWA 12 został wykonany zgodnie z obowiązującymi przepisami oraz zasadami wiedzy budowlanej. Mgr inż. arch. ŚWIATOPEŁK DUDZIŃSKI nr upr. 520/90 Mgr inż. JANUSZ GOŁDA nr upr. 410/78 Inż. WOJCIECH KANABUS nr upr. 636/92

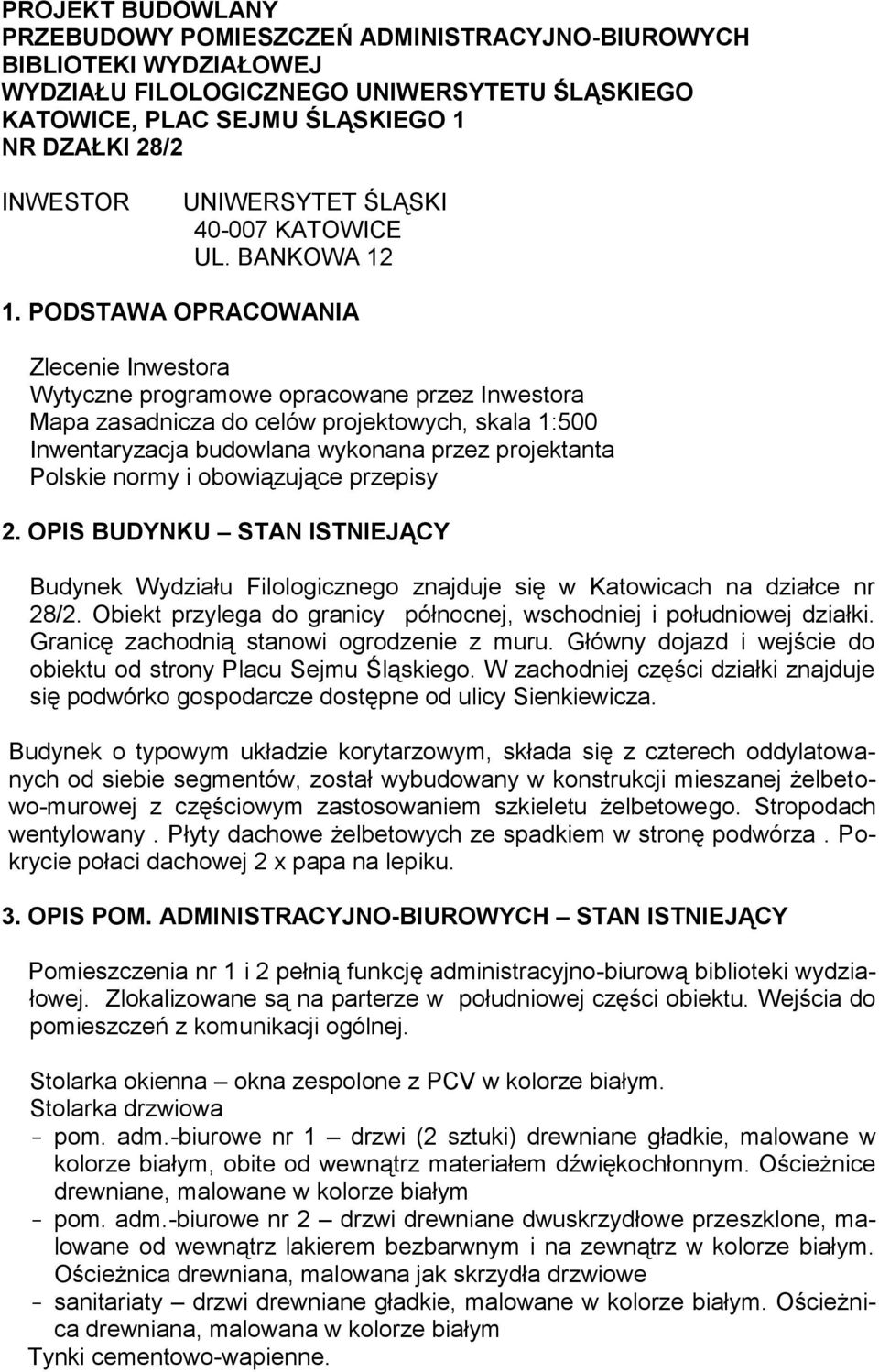

4 PROJEKT BUDOWLANY PRZEBUDOWY POMIESZCZEŃ ADMINISTRACYJNO-BIUROWYCH BIBLIOTEKI WYDZIAŁOWEJ WYDZIAŁU FILOLOGICZNEGO UNIWERSYTETU ŚLĄSKIEGO KATOWICE, PLAC SEJMU ŚLĄSKIEGO 1 NR DZAŁKI 28/2 INWESTOR UNIWERSYTET ŚLĄSKI KATOWICE UL. BANKOWA PODSTAWA OPRACOWANIA Zlecenie Inwestora Wytyczne programowe opracowane przez Inwestora Mapa zasadnicza do celów projektowych, skala 1:500 Inwentaryzacja budowlana wykonana przez projektanta Polskie normy i obowiązujące przepisy 2. OPIS BUDYNKU STAN ISTNIEJĄCY Budynek Wydziału Filologicznego znajduje się w Katowicach na działce nr 28/2. Obiekt przylega do granicy północnej, wschodniej i południowej działki. Granicę zachodnią stanowi ogrodzenie z muru. Główny dojazd i wejście do obiektu od strony Placu Sejmu Śląskiego. W zachodniej części działki znajduje się podwórko gospodarcze dostępne od ulicy Sienkiewicza. Budynek o typowym układzie korytarzowym, składa się z czterech oddylatowanych od siebie segmentów, został wybudowany w konstrukcji mieszanej żelbetowo-murowej z częściowym zastosowaniem szkieletu żelbetowego. Stropodach wentylowany. Płyty dachowe żelbetowych ze spadkiem w stronę podwórza. Pokrycie połaci dachowej 2 x papa na lepiku. 3. OPIS POM. ADMINISTRACYJNO-BIUROWYCH STAN ISTNIEJĄCY Pomieszczenia nr 1 i 2 pełnią funkcję administracyjno-biurową biblioteki wydziałowej. Zlokalizowane są na parterze w południowej części obiektu. Wejścia do pomieszczeń z komunikacji ogólnej. Stolarka okienna okna zespolone z PCV w kolorze białym. Stolarka drzwiowa - pom. adm.-biurowe nr 1 drzwi (2 sztuki) drewniane gładkie, malowane w kolorze białym, obite od wewnątrz materiałem dźwiękochłonnym. Ościeżnice drewniane, malowane w kolorze białym - pom. adm.-biurowe nr 2 drzwi drewniane dwuskrzydłowe przeszklone, malowane od wewnątrz lakierem bezbarwnym i na zewnątrz w kolorze białym. Ościeżnica drewniana, malowana jak skrzydła drzwiowe - sanitariaty drzwi drewniane gładkie, malowane w kolorze białym. Ościeżnica drewniana, malowana w kolorze białym Tynki cementowo-wapienne.

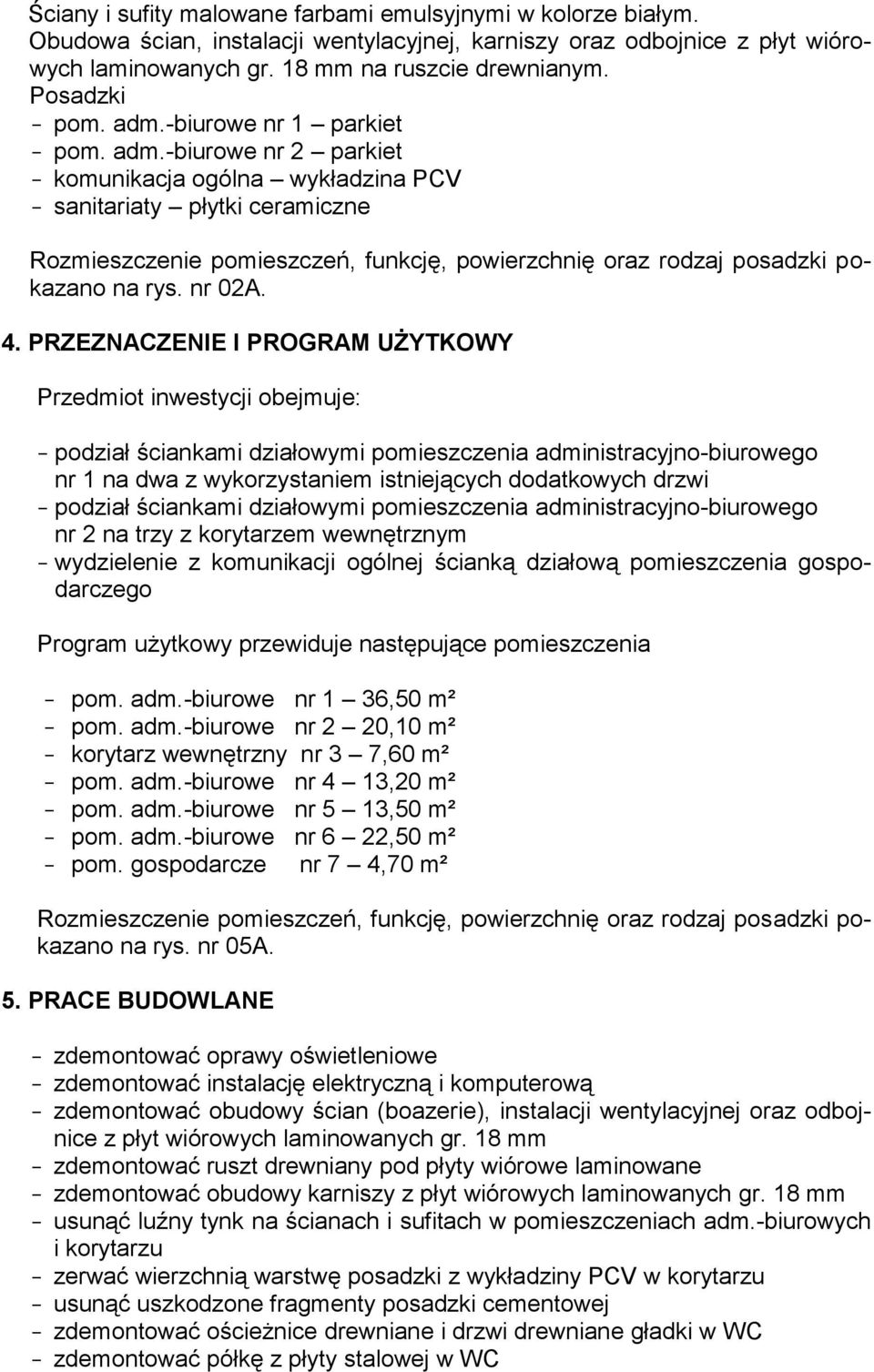

5 Ściany i sufity malowane farbami emulsyjnymi w kolorze białym. Obudowa ścian, instalacji wentylacyjnej, karniszy oraz odbojnice z płyt wiórowych laminowanych gr. 18 mm na ruszcie drewnianym. Posadzki - pom. adm.-biurowe nr 1 parkiet - pom. adm.-biurowe nr 2 parkiet - komunikacja ogólna wykładzina PCV - sanitariaty płytki ceramiczne Rozmieszczenie pomieszczeń, funkcję, powierzchnię oraz rodzaj posadzki pokazano na rys. nr 02A. 4. PRZEZNACZENIE I PROGRAM UŻYTKOWY Przedmiot inwestycji obejmuje: - podział ściankami działowymi pomieszczenia administracyjno-biurowego nr 1 na dwa z wykorzystaniem istniejących dodatkowych drzwi - podział ściankami działowymi pomieszczenia administracyjno-biurowego nr 2 na trzy z korytarzem wewnętrznym - wydzielenie z komunikacji ogólnej ścianką działową pomieszczenia gospodarczego Program użytkowy przewiduje następujące pomieszczenia - pom. adm.-biurowe nr 1 36,50 m² - pom. adm.-biurowe nr 2 20,10 m² - korytarz wewnętrzny nr 3 7,60 m² - pom. adm.-biurowe nr 4 13,20 m² - pom. adm.-biurowe nr 5 13,50 m² - pom. adm.-biurowe nr 6 22,50 m² - pom. gospodarcze nr 7 4,70 m² Rozmieszczenie pomieszczeń, funkcję, powierzchnię oraz rodzaj posadzki pokazano na rys. nr 05A. 5. PRACE BUDOWLANE - zdemontować oprawy oświetleniowe - zdemontować instalację elektryczną i komputerową - zdemontować obudowy ścian (boazerie), instalacji wentylacyjnej oraz odbojnice z płyt wiórowych laminowanych gr. 18 mm - zdemontować ruszt drewniany pod płyty wiórowe laminowane - zdemontować obudowy karniszy z płyt wiórowych laminowanych gr. 18 mm - usunąć luźny tynk na ścianach i sufitach w pomieszczeniach adm.-biurowych i korytarzu - zerwać wierzchnią warstwę posadzki z wykładziny PCV w korytarzu - usunąć uszkodzone fragmenty posadzki cementowej - zdemontować ościeżnice drewniane i drzwi drewniane gładki w WC - zdemontować półkę z płyty stalowej w WC

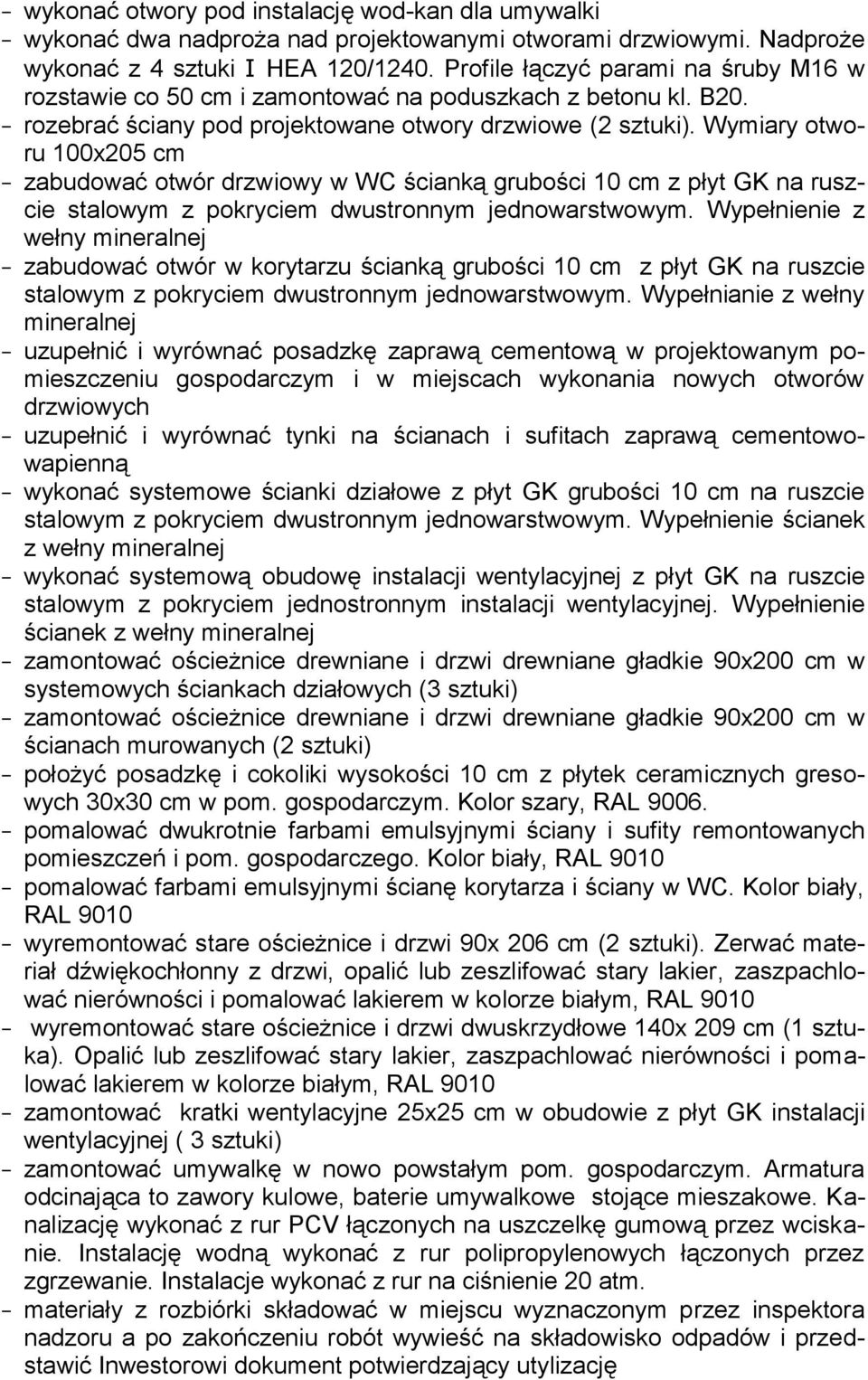

6 - wykonać otwory pod instalację wod-kan dla umywalki - wykonać dwa nadproża nad projektowanymi otworami drzwiowymi. Nadproże wykonać z 4 sztuki I HEA 120/1240. Profile łączyć parami na śruby M16 w rozstawie co 50 cm i zamontować na poduszkach z betonu kl. B20. - rozebrać ściany pod projektowane otwory drzwiowe (2 sztuki). Wymiary otworu 100x205 cm - zabudować otwór drzwiowy w WC ścianką grubości 10 cm z płyt GK na ruszcie stalowym z pokryciem dwustronnym jednowarstwowym. Wypełnienie z wełny mineralnej - zabudować otwór w korytarzu ścianką grubości 10 cm z płyt GK na ruszcie stalowym z pokryciem dwustronnym jednowarstwowym. Wypełnianie z wełny mineralnej - uzupełnić i wyrównać posadzkę zaprawą cementową w projektowanym pomieszczeniu gospodarczym i w miejscach wykonania nowych otworów drzwiowych - uzupełnić i wyrównać tynki na ścianach i sufitach zaprawą cementowowapienną - wykonać systemowe ścianki działowe z płyt GK grubości 10 cm na ruszcie stalowym z pokryciem dwustronnym jednowarstwowym. Wypełnienie ścianek z wełny mineralnej - wykonać systemową obudowę instalacji wentylacyjnej z płyt GK na ruszcie stalowym z pokryciem jednostronnym instalacji wentylacyjnej. Wypełnienie ścianek z wełny mineralnej - zamontować ościeżnice drewniane i drzwi drewniane gładkie 90x200 cm w systemowych ściankach działowych (3 sztuki) - zamontować ościeżnice drewniane i drzwi drewniane gładkie 90x200 cm w ścianach murowanych (2 sztuki) - położyć posadzkę i cokoliki wysokości 10 cm z płytek ceramicznych gresowych 30x30 cm w pom. gospodarczym. Kolor szary, RAL pomalować dwukrotnie farbami emulsyjnymi ściany i sufity remontowanych pomieszczeń i pom. gospodarczego. Kolor biały, RAL pomalować farbami emulsyjnymi ścianę korytarza i ściany w WC. Kolor biały, RAL wyremontować stare ościeżnice i drzwi 90x 206 cm (2 sztuki). Zerwać materiał dźwiękochłonny z drzwi, opalić lub zeszlifować stary lakier, zaszpachlować nierówności i pomalować lakierem w kolorze białym, RAL wyremontować stare ościeżnice i drzwi dwuskrzydłowe 140x 209 cm (1 sztuka). Opalić lub zeszlifować stary lakier, zaszpachlować nierówności i pomalować lakierem w kolorze białym, RAL zamontować kratki wentylacyjne 25x25 cm w obudowie z płyt GK instalacji wentylacyjnej ( 3 sztuki) - zamontować umywalkę w nowo powstałym pom. gospodarczym. Armatura odcinająca to zawory kulowe, baterie umywalkowe stojące mieszakowe. Kanalizację wykonać z rur PCV łączonych na uszczelkę gumową przez wciskanie. Instalację wodną wykonać z rur polipropylenowych łączonych przez zgrzewanie. Instalacje wykonać z rur na ciśnienie 20 atm. - materiały z rozbiórki składować w miejscu wyznaczonym przez inspektora nadzoru a po zakończeniu robót wywieść na składowisko odpadów i przedstawić Inwestorowi dokument potwierdzający utylizację

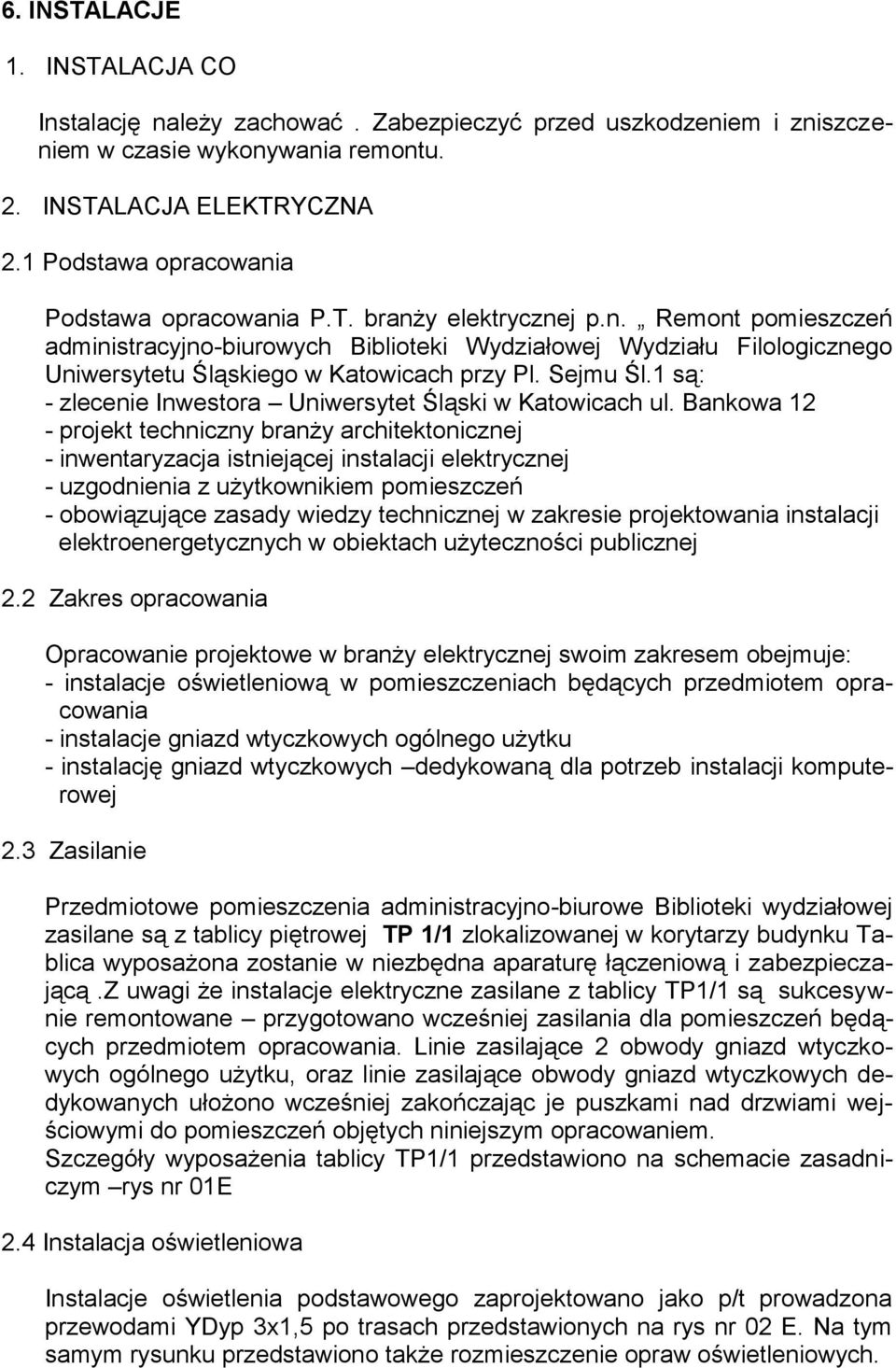

7 6. INSTALACJE 1. INSTALACJA CO Instalację należy zachować. Zabezpieczyć przed uszkodzeniem i zniszczeniem w czasie wykonywania remontu. 2. INSTALACJA ELEKTRYCZNA 2.1 Podstawa opracowania Podstawa opracowania P.T. branży elektrycznej p.n. Remont pomieszczeń administracyjno-biurowych Biblioteki Wydziałowej Wydziału Filologicznego Uniwersytetu Śląskiego w Katowicach przy Pl. Sejmu Śl.1 są: - zlecenie Inwestora Uniwersytet Śląski w Katowicach ul. Bankowa 12 - projekt techniczny branży architektonicznej - inwentaryzacja istniejącej instalacji elektrycznej - uzgodnienia z użytkownikiem pomieszczeń - obowiązujące zasady wiedzy technicznej w zakresie projektowania instalacji elektroenergetycznych w obiektach użyteczności publicznej 2.2 Zakres opracowania Opracowanie projektowe w branży elektrycznej swoim zakresem obejmuje: - instalacje oświetleniową w pomieszczeniach będących przedmiotem opracowania - instalacje gniazd wtyczkowych ogólnego użytku - instalację gniazd wtyczkowych dedykowaną dla potrzeb instalacji komputerowej 2.3 Zasilanie Przedmiotowe pomieszczenia administracyjno-biurowe Biblioteki wydziałowej zasilane są z tablicy piętrowej TP 1/1 zlokalizowanej w korytarzy budynku Tablica wyposażona zostanie w niezbędna aparaturę łączeniową i zabezpieczającą.z uwagi że instalacje elektryczne zasilane z tablicy TP1/1 są sukcesywnie remontowane przygotowano wcześniej zasilania dla pomieszczeń będących przedmiotem opracowania. Linie zasilające 2 obwody gniazd wtyczkowych ogólnego użytku, oraz linie zasilające obwody gniazd wtyczkowych dedykowanych ułożono wcześniej zakończając je puszkami nad drzwiami wejściowymi do pomieszczeń objętych niniejszym opracowaniem. Szczegóły wyposażenia tablicy TP1/1 przedstawiono na schemacie zasadniczym rys nr 01E 2.4 Instalacja oświetleniowa Instalacje oświetlenia podstawowego zaprojektowano jako p/t prowadzona przewodami YDyp 3x1,5 po trasach przedstawionych na rys nr 02 E. Na tym samym rysunku przedstawiono także rozmieszczenie opraw oświetleniowych.

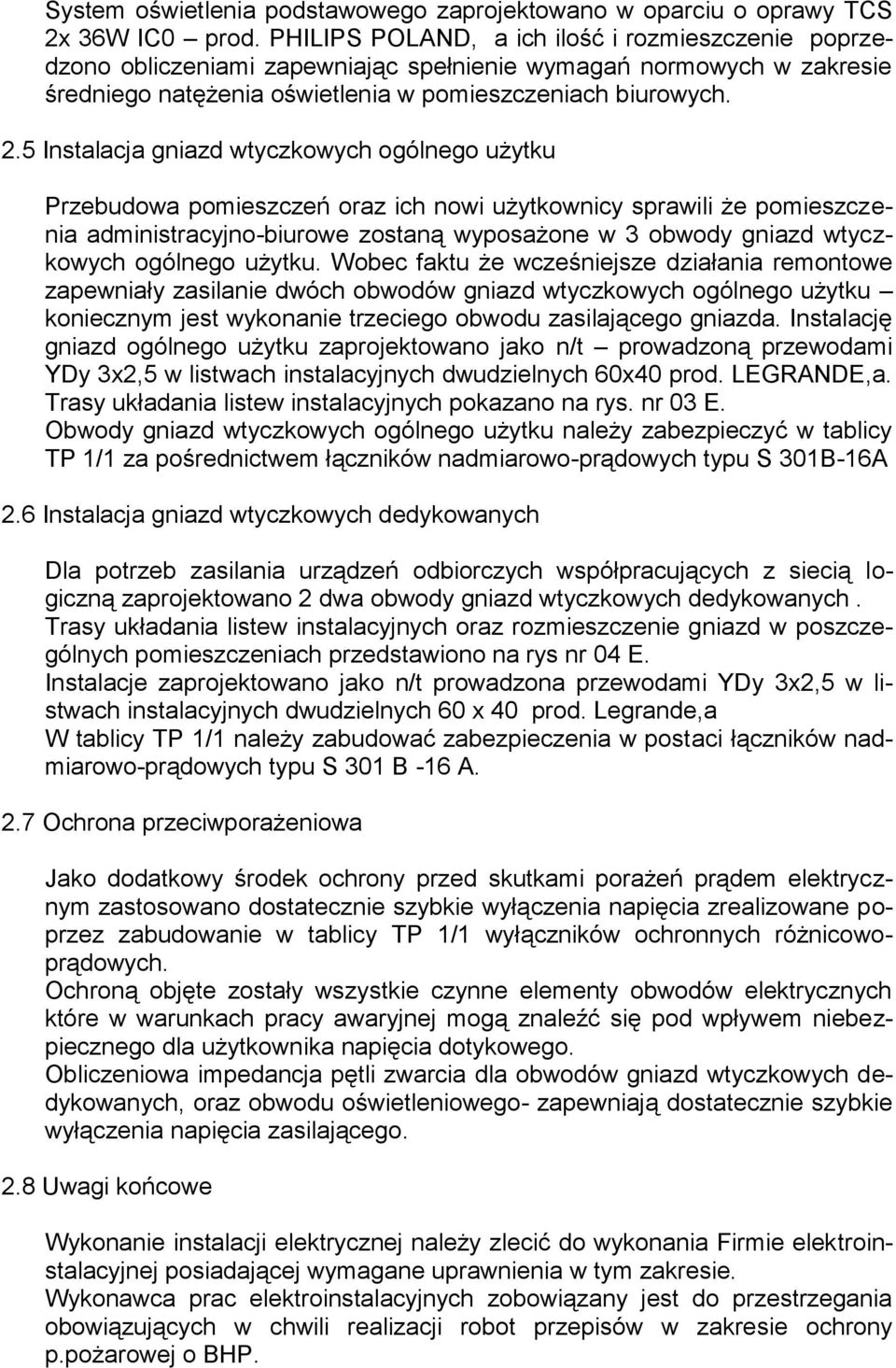

8 System oświetlenia podstawowego zaprojektowano w oparciu o oprawy TCS 2x 36W IC0 prod. PHILIPS POLAND, a ich ilość i rozmieszczenie poprzedzono obliczeniami zapewniając spełnienie wymagań normowych w zakresie średniego natężenia oświetlenia w pomieszczeniach biurowych. 2.5 Instalacja gniazd wtyczkowych ogólnego użytku Przebudowa pomieszczeń oraz ich nowi użytkownicy sprawili że pomieszczenia administracyjno-biurowe zostaną wyposażone w 3 obwody gniazd wtyczkowych ogólnego użytku. Wobec faktu że wcześniejsze działania remontowe zapewniały zasilanie dwóch obwodów gniazd wtyczkowych ogólnego użytku koniecznym jest wykonanie trzeciego obwodu zasilającego gniazda. Instalację gniazd ogólnego użytku zaprojektowano jako n/t prowadzoną przewodami YDy 3x2,5 w listwach instalacyjnych dwudzielnych 60x40 prod. LEGRANDE,a. Trasy układania listew instalacyjnych pokazano na rys. nr 03 E. Obwody gniazd wtyczkowych ogólnego użytku należy zabezpieczyć w tablicy TP 1/1 za pośrednictwem łączników nadmiarowo-prądowych typu S 301B-16A 2.6 Instalacja gniazd wtyczkowych dedykowanych Dla potrzeb zasilania urządzeń odbiorczych współpracujących z siecią logiczną zaprojektowano 2 dwa obwody gniazd wtyczkowych dedykowanych. Trasy układania listew instalacyjnych oraz rozmieszczenie gniazd w poszczególnych pomieszczeniach przedstawiono na rys nr 04 E. Instalacje zaprojektowano jako n/t prowadzona przewodami YDy 3x2,5 w listwach instalacyjnych dwudzielnych 60 x 40 prod. Legrande,a W tablicy TP 1/1 należy zabudować zabezpieczenia w postaci łączników nadmiarowo-prądowych typu S 301 B -16 A. 2.7 Ochrona przeciwporażeniowa Jako dodatkowy środek ochrony przed skutkami porażeń prądem elektrycznym zastosowano dostatecznie szybkie wyłączenia napięcia zrealizowane poprzez zabudowanie w tablicy TP 1/1 wyłączników ochronnych różnicowoprądowych. Ochroną objęte zostały wszystkie czynne elementy obwodów elektrycznych które w warunkach pracy awaryjnej mogą znaleźć się pod wpływem niebezpiecznego dla użytkownika napięcia dotykowego. Obliczeniowa impedancja pętli zwarcia dla obwodów gniazd wtyczkowych dedykowanych, oraz obwodu oświetleniowego- zapewniają dostatecznie szybkie wyłączenia napięcia zasilającego. 2.8 Uwagi końcowe Wykonanie instalacji elektrycznej należy zlecić do wykonania Firmie elektroinstalacyjnej posiadającej wymagane uprawnienia w tym zakresie. Wykonawca prac elektroinstalacyjnych zobowiązany jest do przestrzegania obowiązujących w chwili realizacji robot przepisów w zakresie ochrony p.pożarowej o BHP.

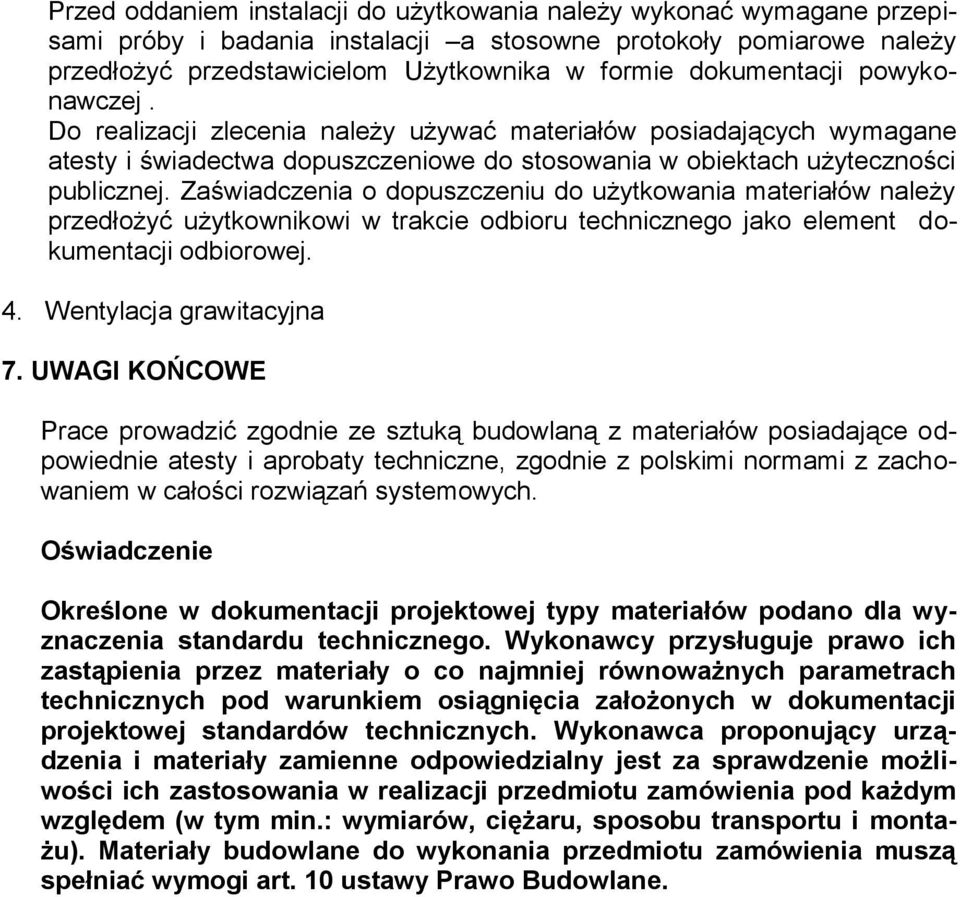

9 Przed oddaniem instalacji do użytkowania należy wykonać wymagane przepisami próby i badania instalacji a stosowne protokoły pomiarowe należy przedłożyć przedstawicielom Użytkownika w formie dokumentacji powykonawczej. Do realizacji zlecenia należy używać materiałów posiadających wymagane atesty i świadectwa dopuszczeniowe do stosowania w obiektach użyteczności publicznej. Zaświadczenia o dopuszczeniu do użytkowania materiałów należy przedłożyć użytkownikowi w trakcie odbioru technicznego jako element dokumentacji odbiorowej. 4. Wentylacja grawitacyjna 7. UWAGI KOŃCOWE Prace prowadzić zgodnie ze sztuką budowlaną z materiałów posiadające odpowiednie atesty i aprobaty techniczne, zgodnie z polskimi normami z zachowaniem w całości rozwiązań systemowych. Oświadczenie Określone w dokumentacji projektowej typy materiałów podano dla wyznaczenia standardu technicznego. Wykonawcy przysługuje prawo ich zastąpienia przez materiały o co najmniej równoważnych parametrach technicznych pod warunkiem osiągnięcia założonych w dokumentacji projektowej standardów technicznych. Wykonawca proponujący urządzenia i materiały zamienne odpowiedzialny jest za sprawdzenie możliwości ich zastosowania w realizacji przedmiotu zamówienia pod każdym względem (w tym min.: wymiarów, ciężaru, sposobu transportu i montażu). Materiały budowlane do wykonania przedmiotu zamówienia muszą spełniać wymogi art. 10 ustawy Prawo Budowlane.
