1 CZĘŚĆ III Program Funkcjonalno-Użytkowy Część [A] opisowa 1 CZĘŚĆ III PROGRAM FUNKCJONALNO-UŻYTKOWY

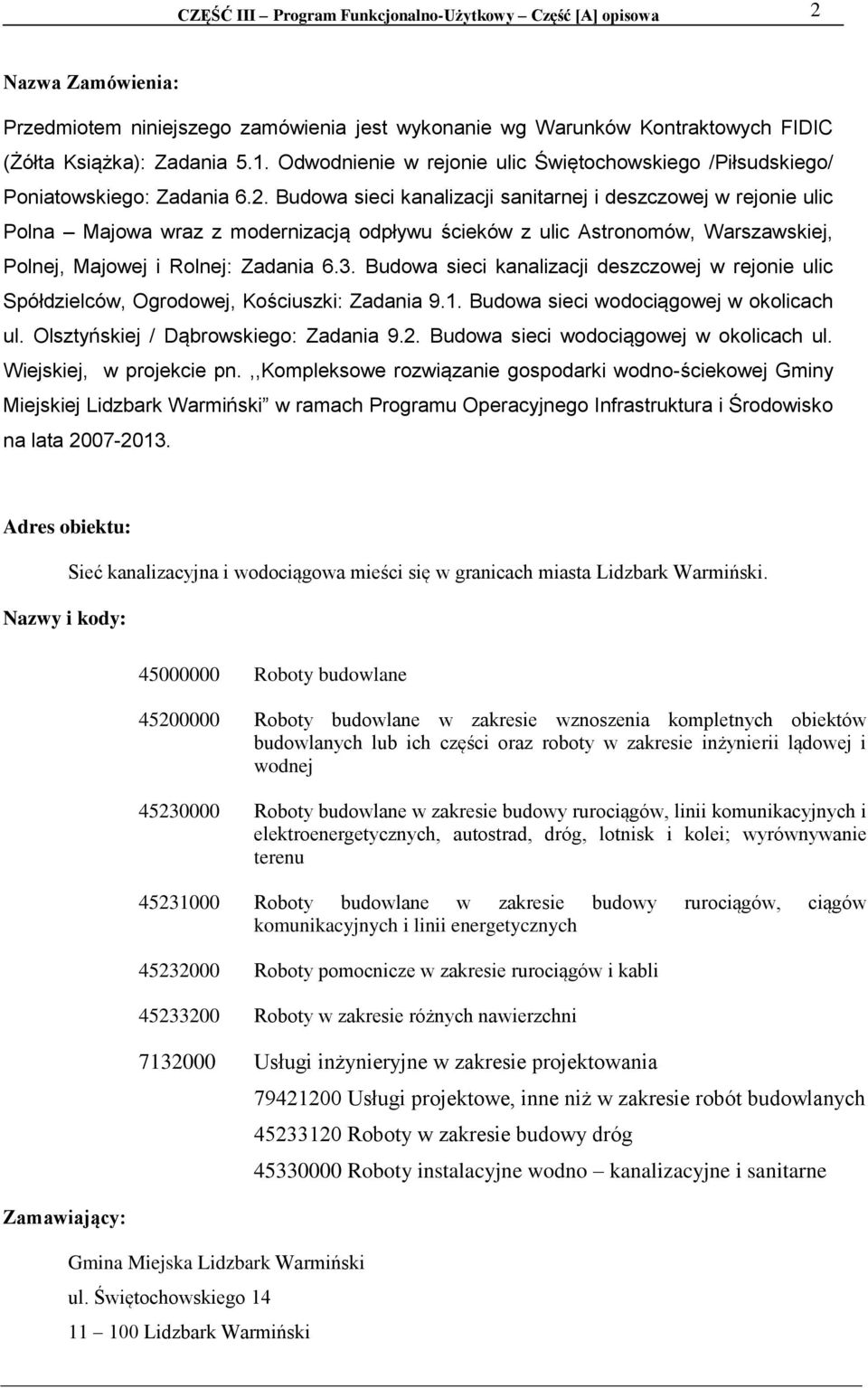

2 CZĘŚĆ III Program Funkcjonalno-Użytkowy Część [A] opisowa 2 Nazwa Zamówienia: Przedmiotem niniejszego zamówienia jest wykonanie wg Warunków Kontraktowych FIDIC (Żółta Książka): Zadania 5.1. Odwodnienie w rejonie ulic Świętochowskiego /Piłsudskiego/ Poniatowskiego: Zadania 6.2. Budowa sieci kanalizacji sanitarnej i deszczowej w rejonie ulic Polna Majowa wraz z modernizacją odpływu ścieków z ulic Astronomów, Warszawskiej, Polnej, Majowej i Rolnej: Zadania 6.3. Budowa sieci kanalizacji deszczowej w rejonie ulic Spółdzielców, Ogrodowej, Kościuszki: Zadania 9.1. Budowa sieci wodociągowej w okolicach ul. Olsztyńskiej / Dąbrowskiego: Zadania 9.2. Budowa sieci wodociągowej w okolicach ul. Wiejskiej, w projekcie pn.,,kompleksowe rozwiązanie gospodarki wodno-ściekowej Gminy Miejskiej Lidzbark Warmiński w ramach Programu Operacyjnego Infrastruktura i Środowisko na lata Adres obiektu: Nazwy i kody: Sieć kanalizacyjna i wodociągowa mieści się w granicach miasta Lidzbark Warmiński. Zamawiający: Roboty budowlane Roboty budowlane w zakresie wznoszenia kompletnych obiektów budowlanych lub ich części oraz roboty w zakresie inżynierii lądowej i wodnej Roboty budowlane w zakresie budowy rurociągów, linii komunikacyjnych i elektroenergetycznych, autostrad, dróg, lotnisk i kolei; wyrównywanie terenu Roboty budowlane w zakresie budowy rurociągów, ciągów komunikacyjnych i linii energetycznych Roboty pomocnicze w zakresie rurociągów i kabli Roboty w zakresie różnych nawierzchni Usługi inżynieryjne w zakresie projektowania Gmina Miejska Lidzbark Warmiński ul. Świętochowskiego Lidzbark Warmiński Usługi projektowe, inne niż w zakresie robót budowlanych Roboty w zakresie budowy dróg Roboty instalacyjne wodno kanalizacyjne i sanitarne

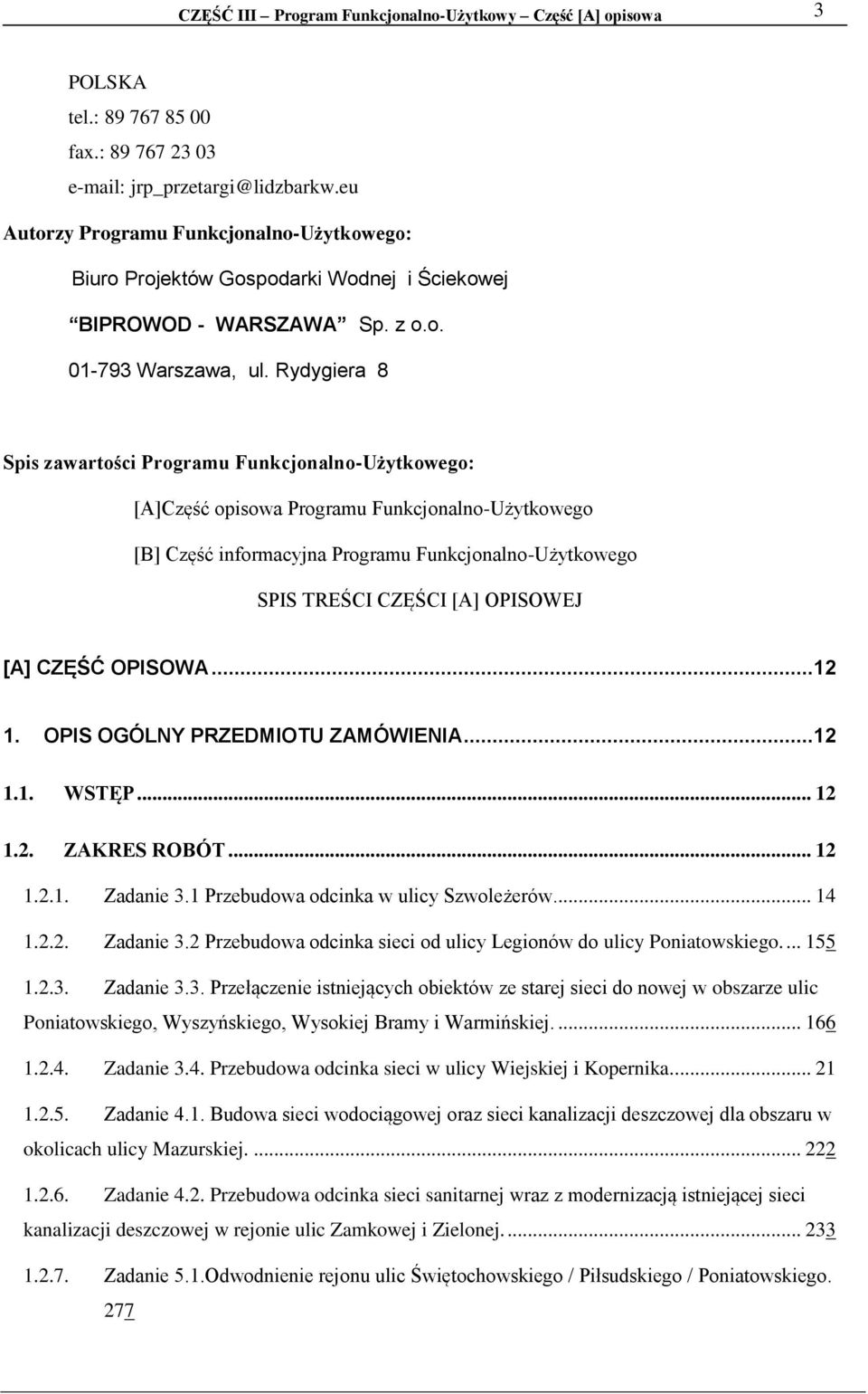

3 CZĘŚĆ III Program Funkcjonalno-Użytkowy Część [A] opisowa 3 POLSKA tel.: fax.: jrp_przetargi@lidzbarkw.eu Autorzy Programu Funkcjonalno-Użytkowego: Biuro Projektów Gospodarki Wodnej i Ściekowej BIPROWOD - WARSZAWA Sp. z o.o Warszawa, ul. Rydygiera 8 Spis zawartości Programu Funkcjonalno-Użytkowego: [A]Część opisowa Programu Funkcjonalno-Użytkowego [B] Część informacyjna Programu Funkcjonalno-Użytkowego SPIS TREŚCI CZĘŚCI [A] OPISOWEJ [A] CZĘŚĆ OPISOWA OPIS OGÓLNY PRZEDMIOTU ZAMÓWIENIA WSTĘP ZAKRES ROBÓT Zadanie 3.1 Przebudowa odcinka w ulicy Szwoleżerów Zadanie 3.2 Przebudowa odcinka sieci od ulicy Legionów do ulicy Poniatowskiego Zadanie 3.3. Przełączenie istniejących obiektów ze starej sieci do nowej w obszarze ulic Poniatowskiego, Wyszyńskiego, Wysokiej Bramy i Warmińskiej Zadanie 3.4. Przebudowa odcinka sieci w ulicy Wiejskiej i Kopernika Zadanie 4.1. Budowa sieci wodociągowej oraz sieci kanalizacji deszczowej dla obszaru w okolicach ulicy Mazurskiej Zadanie 4.2. Przebudowa odcinka sieci sanitarnej wraz z modernizacją istniejącej sieci kanalizacji deszczowej w rejonie ulic Zamkowej i Zielonej Zadanie 5.1.Odwodnienie rejonu ulic Świętochowskiego / Piłsudskiego / Poniatowskiego. 277

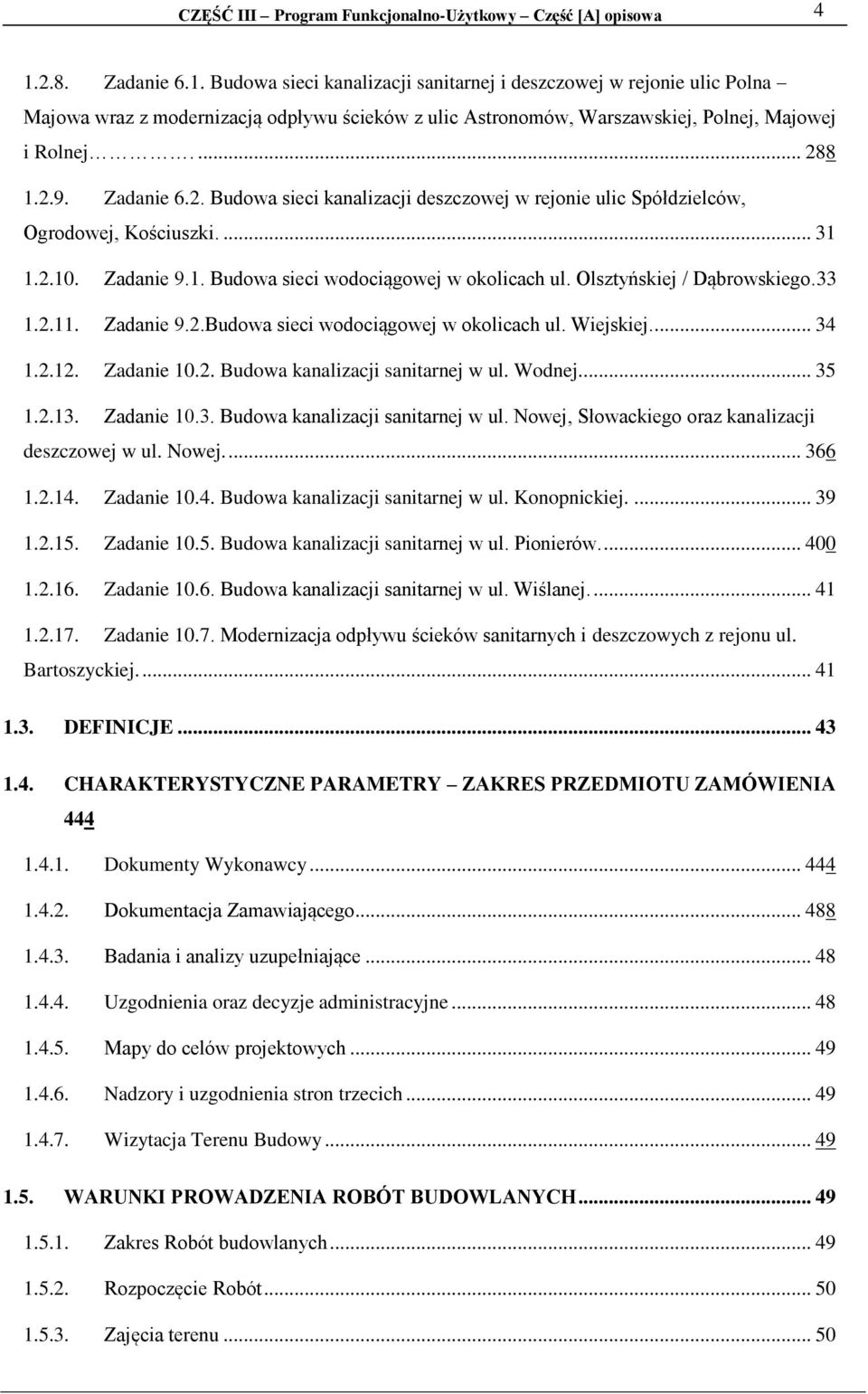

4 CZĘŚĆ III Program Funkcjonalno-Użytkowy Część [A] opisowa Zadanie 6.1. Budowa sieci kanalizacji sanitarnej i deszczowej w rejonie ulic Polna Majowa wraz z modernizacją odpływu ścieków z ulic Astronomów, Warszawskiej, Polnej, Majowej i Rolnej Zadanie 6.2. Budowa sieci kanalizacji deszczowej w rejonie ulic Spółdzielców, Ogrodowej, Kościuszki Zadanie 9.1. Budowa sieci wodociągowej w okolicach ul. Olsztyńskiej / Dąbrowskiego Zadanie 9.2.Budowa sieci wodociągowej w okolicach ul. Wiejskiej Zadanie Budowa kanalizacji sanitarnej w ul. Wodnej Zadanie Budowa kanalizacji sanitarnej w ul. Nowej, Słowackiego oraz kanalizacji deszczowej w ul. Nowej Zadanie Budowa kanalizacji sanitarnej w ul. Konopnickiej Zadanie Budowa kanalizacji sanitarnej w ul. Pionierów Zadanie Budowa kanalizacji sanitarnej w ul. Wiślanej Zadanie Modernizacja odpływu ścieków sanitarnych i deszczowych z rejonu ul. Bartoszyckiej DEFINICJE CHARAKTERYSTYCZNE PARAMETRY ZAKRES PRZEDMIOTU ZAMÓWIENIA Dokumenty Wykonawcy Dokumentacja Zamawiającego Badania i analizy uzupełniające Uzgodnienia oraz decyzje administracyjne Mapy do celów projektowych Nadzory i uzgodnienia stron trzecich Wizytacja Terenu Budowy WARUNKI PROWADZENIA ROBÓT BUDOWLANYCH Zakres Robót budowlanych Rozpoczęcie Robót Zajęcia terenu... 50

5 CZĘŚĆ III Program Funkcjonalno-Użytkowy Część [A] opisowa Objazdy, Przejazdy, Organizacja Ruchu Zajęcie pasa drogowego Koszty umieszczenia obcych urządzeń w pasie drogowym Wycinka drzew Wywóz ziemi z wykopów, gruzu z nawierzchni drogowych Odtworzenie nawierzchni Zasilanie energią elektryczną, eksploatacja pompowni Wpięcia do istniejącej sieci kanalizacyjnej AKTUALNE UWARUNKOWANIA WYKONANIA PRZEDMIOTU ZAMÓWIENIA Konieczność wykonania przedmiotu zamówienia Spodziewane efekty inwestycji Opis istniejącej sieci kanalizacyjnej w Lidzbarku Warmińskim Opis istniejącej sieci wodociągowej w Lidzbarku warmińskim Opis zagospodarowania terenu Warunki naturalne i gruntowo-wodne Warunki przyrodnicze Udział procentowy długości przewodów kanalizacyjnych i wodociągowych dla poszczególnych średnic Drogi oraz nawierzchnie OGÓLNE WŁAŚCIWOŚCI FUNKCJONALNO-UŻYTKOWE Wymagania ogólne Kanalizacja sanitarna Kanalizacja deszczowa Wodociąg OPIS WYMAGAŃ ZAMAWIAJĄCEGO W STOSUNKU DO PRZEDMIOTU ZAMÓWIENIA WYMAGANIA TECHNOLOGICZNE

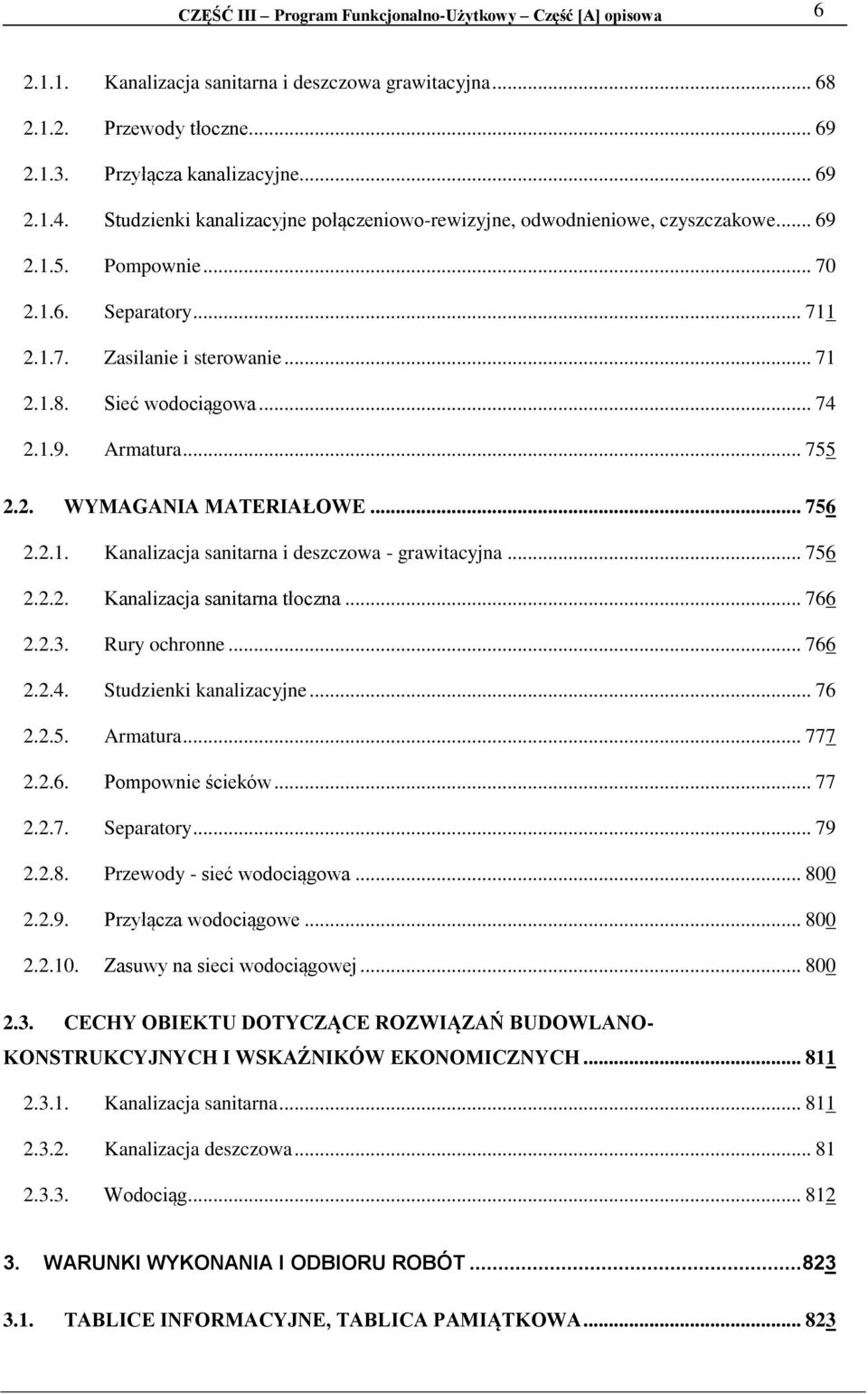

6 CZĘŚĆ III Program Funkcjonalno-Użytkowy Część [A] opisowa Kanalizacja sanitarna i deszczowa grawitacyjna Przewody tłoczne Przyłącza kanalizacyjne Studzienki kanalizacyjne połączeniowo-rewizyjne, odwodnieniowe, czyszczakowe Pompownie Separatory Zasilanie i sterowanie Sieć wodociągowa Armatura WYMAGANIA MATERIAŁOWE Kanalizacja sanitarna i deszczowa - grawitacyjna Kanalizacja sanitarna tłoczna Rury ochronne Studzienki kanalizacyjne Armatura Pompownie ścieków Separatory Przewody - sieć wodociągowa Przyłącza wodociągowe Zasuwy na sieci wodociągowej CECHY OBIEKTU DOTYCZĄCE ROZWIĄZAŃ BUDOWLANO- KONSTRUKCYJNYCH I WSKAŹNIKÓW EKONOMICZNYCH Kanalizacja sanitarna Kanalizacja deszczowa Wodociąg WARUNKI WYKONANIA I ODBIORU ROBÓT TABLICE INFORMACYJNE, TABLICA PAMIĄTKOWA

7 CZĘŚĆ III Program Funkcjonalno-Użytkowy Część [A] opisowa TABLICE INFORMACYJNE TABLICA PAMIĄTKOWA CZĘŚĆ OGÓLNA WSTĘP Wymagania ogólne MATERIAŁY SPRZĘT TRANSPORT WYKONANIE ROBÓT WRAZ Z PROJEKTOWANIEM KONTROLA JAKOŚCI ROBÓT OBMIAR ROBÓT PRZEJĘCIE ROBÓT CENA KONTRAKTOWA I PŁATNOŚCI PRZEPISY I NORMY STOSOWANE PRZY REALIZACJI KONTRAKTU ROBOTY POMIAROWE I PRACE GEODEZYJNE WSTĘP MATERIAŁY SPRZĘT TRANSPORT WYKONANIE ROBÓT KONTROLA JAKOŚCI ROBÓT OBMIAR ROBÓT PRZEJĘCIE ROBÓT CENA KONTRAKTOWA I PŁATNOŚCI PRZEPISY ZWIĄZANE ROBOTY ROZBIÓRKOWE WSTĘP

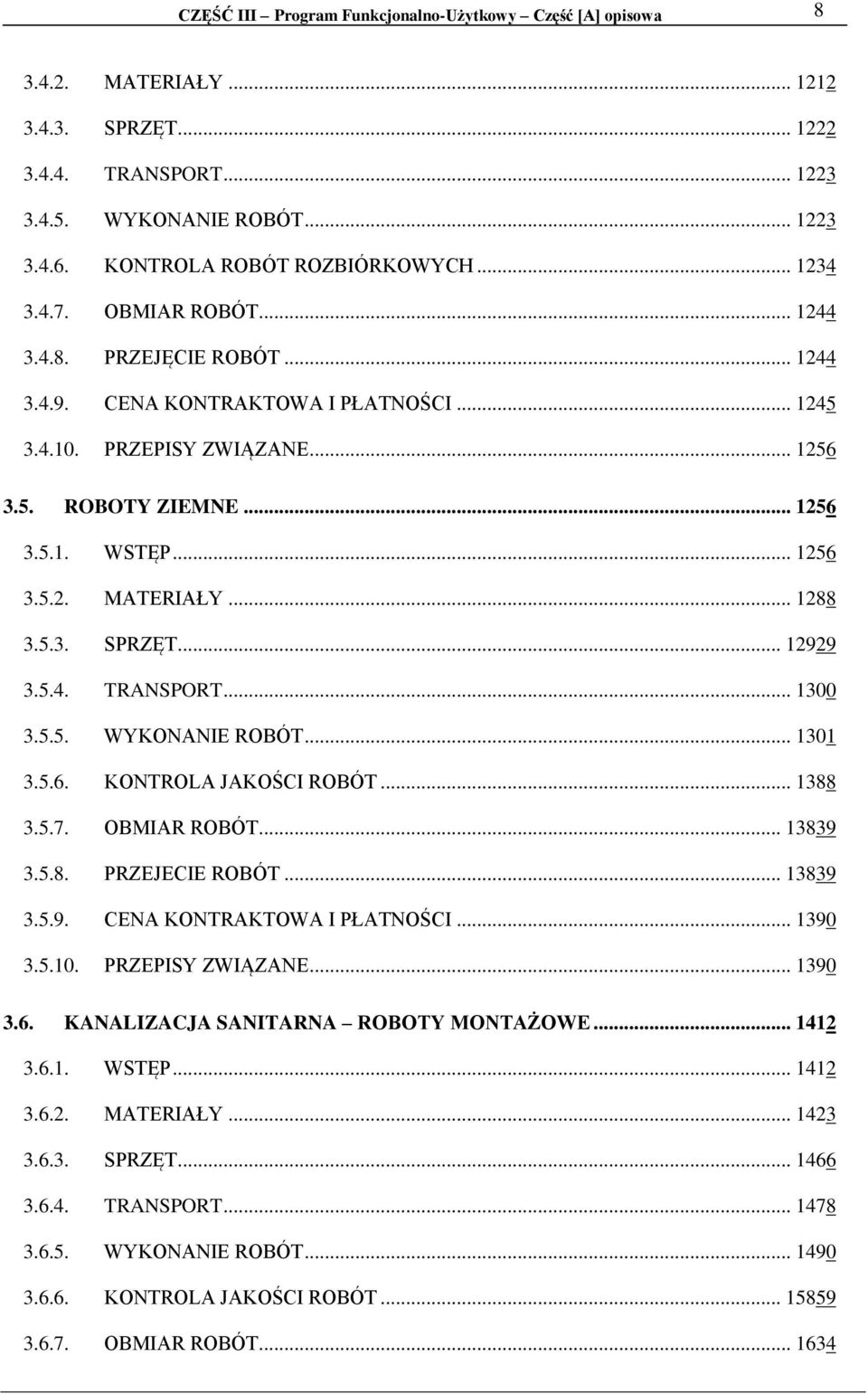

8 CZĘŚĆ III Program Funkcjonalno-Użytkowy Część [A] opisowa MATERIAŁY SPRZĘT TRANSPORT WYKONANIE ROBÓT KONTROLA ROBÓT ROZBIÓRKOWYCH OBMIAR ROBÓT PRZEJĘCIE ROBÓT CENA KONTRAKTOWA I PŁATNOŚCI PRZEPISY ZWIĄZANE ROBOTY ZIEMNE WSTĘP MATERIAŁY SPRZĘT TRANSPORT WYKONANIE ROBÓT KONTROLA JAKOŚCI ROBÓT OBMIAR ROBÓT PRZEJECIE ROBÓT CENA KONTRAKTOWA I PŁATNOŚCI PRZEPISY ZWIĄZANE KANALIZACJA SANITARNA ROBOTY MONTAŻOWE WSTĘP MATERIAŁY SPRZĘT TRANSPORT WYKONANIE ROBÓT KONTROLA JAKOŚCI ROBÓT OBMIAR ROBÓT

9 CZĘŚĆ III Program Funkcjonalno-Użytkowy Część [A] opisowa PRZEJECIE ROBÓT CENA KONTRAKTOWA I PŁATNOŚCI PRZEPISY ZWIĄZANE POMPOWNIE ŚCIEKÓW SANITARNYCH WSTĘP MATERIAŁY SPRZĘT TRANSPORT WYKONANIE ROBÓT KONTROLA JAKOŚCI ROBÓT OBMIAR ROBÓT PRZEJECIE ROBÓT CENA KONTRAKTOWA I PŁATNOŚCI PRZEPISY ZWIĄZANE KANALIZACJA DESZCZOWA ROBOTY MONTAŻOWE WSTĘP MATERIAŁY SPRZĘT TRANSPORT WYKONANIE ROBÓT KONTROLA JAKOŚCI ROBÓT OBMIAR ROBÓT PRZEJECIE ROBÓT CENA KONTRAKTOWA I PŁATNOŚCI PRZEPISY ZWIĄZANE SIEĆ WODOCIĄGOWA - ROBOTY MONTAŻOWE WSTĘP

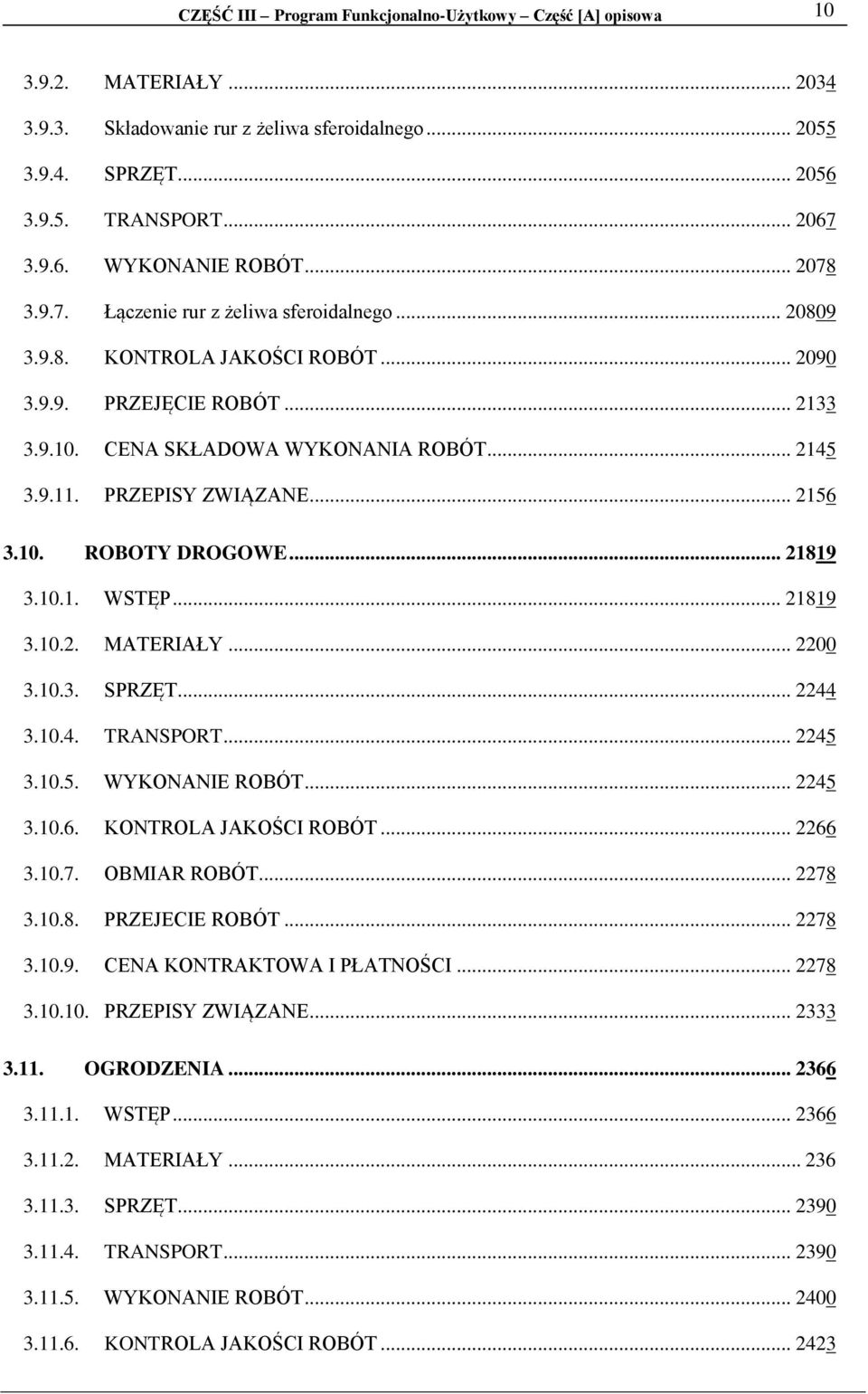

10 CZĘŚĆ III Program Funkcjonalno-Użytkowy Część [A] opisowa MATERIAŁY Składowanie rur z żeliwa sferoidalnego SPRZĘT TRANSPORT WYKONANIE ROBÓT Łączenie rur z żeliwa sferoidalnego KONTROLA JAKOŚCI ROBÓT PRZEJĘCIE ROBÓT CENA SKŁADOWA WYKONANIA ROBÓT PRZEPISY ZWIĄZANE ROBOTY DROGOWE WSTĘP MATERIAŁY SPRZĘT TRANSPORT WYKONANIE ROBÓT KONTROLA JAKOŚCI ROBÓT OBMIAR ROBÓT PRZEJECIE ROBÓT CENA KONTRAKTOWA I PŁATNOŚCI PRZEPISY ZWIĄZANE OGRODZENIA WSTĘP MATERIAŁY SPRZĘT TRANSPORT WYKONANIE ROBÓT KONTROLA JAKOŚCI ROBÓT

11 CZĘŚĆ III Program Funkcjonalno-Użytkowy Część [A] opisowa OBMIAR ROBÓT PRZEJECIE ROBÓT CENA KONTRAKTOWA I PŁATNOŚCI PRZEPISY ZWIĄZANE ZEWNĘTRZNE LINIE KABLOWE NN I INSTALACJE OCHRONNE WSTĘP MATERIAŁY SPRZĘT TRANSPORT WYKONANIE ROBÓT KONTROLA JAKOSCI ROBÓT OBMIAR ROBÓT PRZEJĘCIE ROBÓT CENA KONTRAKTOWA I PŁATNOŚCI PRZEPISY ZWIĄZANE SZAFY SIŁOWE I STEROWNICZE WSTĘP MATERIAŁY SPRZĘT TRANSPORT WYKONANIE ROBÓT KONTROLA JAKOŚCI ROBÓT OBMIAR ROBÓT PRZEJĘCIE RÓBÓT CENA KONTRAKTOWA I PŁATNOSCI PRZEPISY ZWIĄZANE

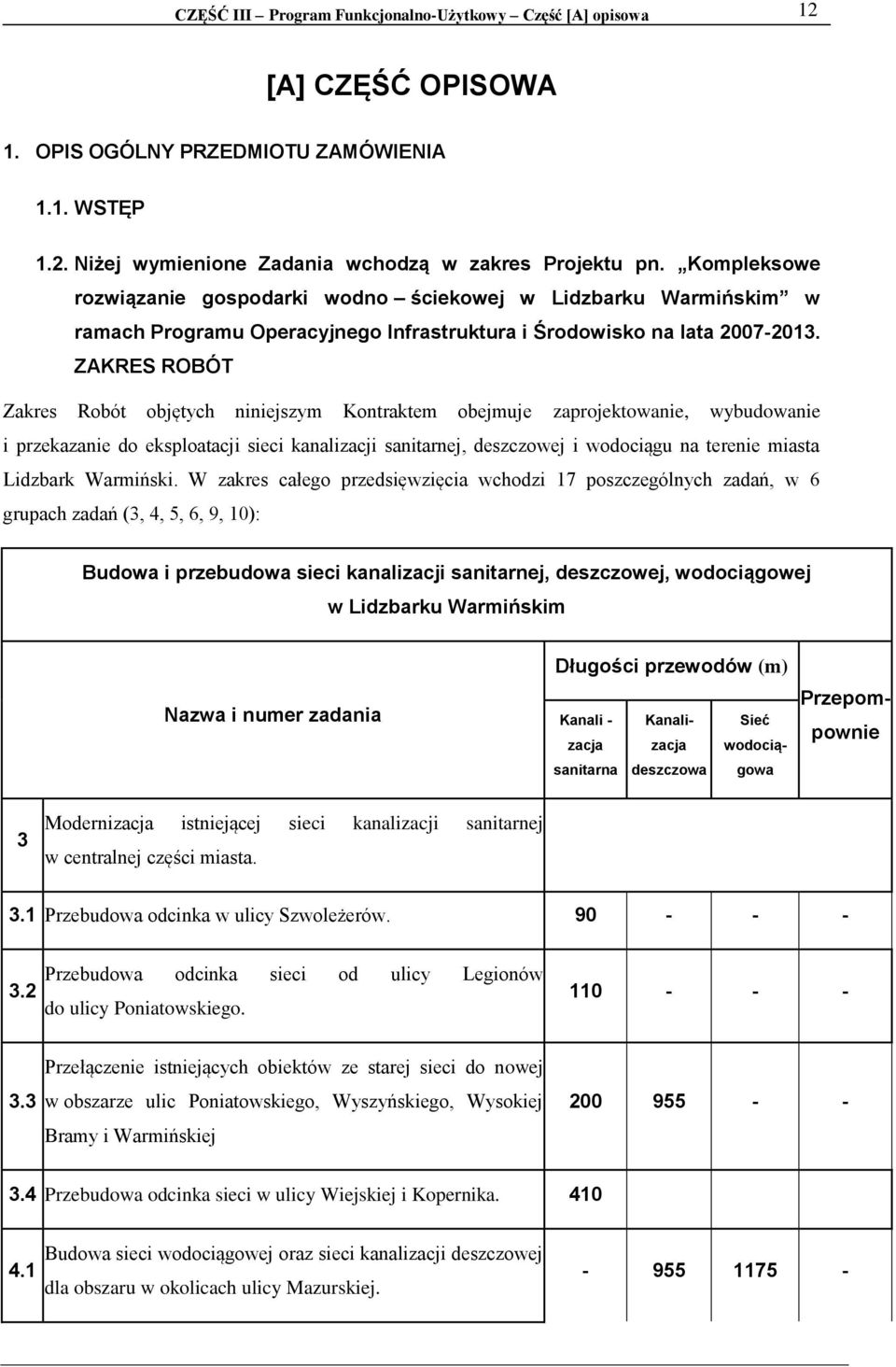

12 CZĘŚĆ III Program Funkcjonalno-Użytkowy Część [A] opisowa 12 [A] CZĘŚĆ OPISOWA 1. OPIS OGÓLNY PRZEDMIOTU ZAMÓWIENIA 1.1. WSTĘP 1.2. Niżej wymienione Zadania wchodzą w zakres Projektu pn. Kompleksowe rozwiązanie gospodarki wodno ściekowej w Lidzbarku Warmińskim w ramach Programu Operacyjnego Infrastruktura i Środowisko na lata ZAKRES ROBÓT Zakres Robót objętych niniejszym Kontraktem obejmuje zaprojektowanie, wybudowanie i przekazanie do eksploatacji sieci kanalizacji sanitarnej, deszczowej i wodociągu na terenie miasta Lidzbark Warmiński. W zakres całego przedsięwzięcia wchodzi 17 poszczególnych zadań, w 6 grupach zadań (3, 4, 5, 6, 9, 10): Budowa i przebudowa sieci kanalizacji sanitarnej, deszczowej, wodociągowej w Lidzbarku Warmińskim Nazwa i numer zadania Długości przewodów (m) pownie Kanali - Kanalizacja Sieć zacja wodocią- sanitarna deszczowa gowa Przepom- 3 Modernizacja istniejącej sieci kanalizacji sanitarnej w centralnej części miasta. 3.1 Przebudowa odcinka w ulicy Szwoleżerów Przebudowa odcinka sieci od ulicy Legionów do ulicy Poniatowskiego Przełączenie istniejących obiektów ze starej sieci do nowej w obszarze ulic Poniatowskiego, Wyszyńskiego, Wysokiej Bramy i Warmińskiej Przebudowa odcinka sieci w ulicy Wiejskiej i Kopernika Budowa sieci wodociągowej oraz sieci kanalizacji deszczowej dla obszaru w okolicach ulicy Mazurskiej

13 CZĘŚĆ III Program Funkcjonalno-Użytkowy Część [A] opisowa Przebudowa odcinka sieci sanitarnej wraz z modernizacją istniejącej sieci kanalizacji deszczowej w rejonie ulic Zamkowej i Zielonej Modernizacja istniejącej sieci kanalizacji deszczowej w północnej części miasta. 5.1 Odwodnienie rejonu ulic Świętochowskiego / Piłsudskiego / Poniatowskiego Budowa sieci kanalizacji sanitarnej i deszczowej w centralnej części miasta. 6.1 Budowa sieci kanalizacji sanitarnej i deszczowej w rejonie ulic Polna Majowa wraz z modernizacją odpływu ścieków z ulic Astronomów, Warszawskiej, Polnej, Majowej i Rolnej Budowa sieci kanalizacji deszczowej w rejonie ulic Spółdzielców, Ogrodowej, Kościuszki Budowa sieci wodociągowej. 9.1 Budowa sieci wodociągowej w okolicach ul. Olsztyńskiej / Dąbrowskiego Budowa sieci wodociągowej w okolicach ul. Wiejskiej Budowa i modernizacja sieci kanalizacyjnej na terenie miasta Budowa kanalizacji sanitarnej w ul. Wodnej Budowa kanalizacji sanitarnej w ul. Nowej, Słowackiego 10.3 oraz kanalizacji deszczowej w ul. Nowej Budowa kanalizacji sanitarnej w ul. Konopnickiej Budowa kanalizacji sanitarnej w ul. Pionierów Budowa kanalizacji sanitarnej w ul. Wiślanej

14 CZĘŚĆ III Program Funkcjonalno-Użytkowy Część [A] opisowa 14 Modernizacja odpływu ścieków sanitarnych i deszczowych 10.7 z rejonu ul. Bartoszyckiej Poniżej opisano stan istniejący, proponowane rozwiązania, charakterystyczne parametry przedmiotu zamówienia oraz szacunkowy zakres robót budowlanych. Ponadto, zakres zadań został przedstawiony w wersji graficznej w załączniku nr 1. Wszędzie gdzie jest: Zadanie 6.1 Budowa sieci kanalizacji sanitarnej i deszczowej w rejonie ulic Polna Majowa wraz z modernizacją odpływu ścieków z ulic Astronomów, Warszawskiej, Polnej, Majowej i Rolnej Powinno być: Zadanie 6.2 Budowa sieci kanalizacji sanitarnej i deszczowej w rejonie ulic Polna Majowa wraz z modernizacją odpływu ścieków z ulic Astronomów, Warszawskiej, Polnej, Majowej i Rolnej Wszędzie gdzie jest: Zadanie 6.2 Budowa sieci kanalizacji deszczowej w rejonie ulicy Spółdzielców, Ogrodowej, Kościuszki Powinno być: Zadanie 6.3 Budowa sieci kanalizacji deszczowej w rejonie ulicy Spółdzielców, Ogrodowej, Kościuszki Wszędzie gdzie jest: Zadanie 10.5 Budowa kanalizacji sanitarnej w ul. Pionierów Powinno być: Zadanie 10.7 Budowa kanalizacji sanitarnej w ul. Pionierów Wszędzie gdzie jest: Zadanie 10.6 Budowa kanalizacji sanitarnej w ul. Wiślanej Powinno być: Zadanie 10.9 Budowa kanalizacji sanitarnej w ul. Wiślanej Wszędzie gdzie jest: Zadanie 10.7 Modernizacja odpływu ścieków sanitarnych i deszczowych z rejonu ul. Bartoszyckiej Powinno być: Zadanie Modernizacja odpływu ścieków sanitarnych i deszczowych z rejonu ul. Bartoszyckiej Stan istniejący Zadanie 3.1 Przebudowa odcinka w ulicy Szwoleżerów.

15 CZĘŚĆ III Program Funkcjonalno-Użytkowy Część [A] opisowa 15 Ścieki z dwóch budynków wielorodzinnych niskich przy ul. Szwoleżerów nr 7 i nr 9 odprowadzane są przykanalikami Ø150 do wspólnej studzienki S297 a następnie rurociągiem Ø200 w kierunku wschodnim do studzienki S258 na kolektorze Ø200 w ul. Szwoleżerów. Ze względu na posadowienie przykanalików powyżej strefy przemarzania, zbyt mały spadek przewodu Ø200 oraz wiek kanalizacji (powstała w latach przedwojennych) na omawianym odcinku powstają zatory uniemożliwiające prawidłowy odpływ ścieków oraz problemy eksploatacyjne. Proponowane rozwiązania Proponuje się odprowadzić ścieki z budynków nr 7 i nr 9 nowym rurociągiem Ø200 w kierunku zachodnim do studzienki S283 położonej na kolektorze Ø200 w okolicy budynku nr 3. Pozwoli to uzyskać spadek ok. 2% na rurociągu Ø200 oraz posadowić przewody poniżej strefy przemarzania. Charakterystyczne parametry przedmiotu zamówienia, szacunkowy zakres robót budowlanych Kanalizacja sanitarna grawitacyjna: Długość przewodu Ø200 ok. 70m; Długość przewodów Ø150 ok. 20m; Łączna długość przewodów ok. 90m. Szacunkowa ilość nowych studzienek 3 sztuki. Realizacja w wykopie otwartym: - w terenie zielonym, L = ok. 65m, - w drodze wewnątrzosiedlowej betonowej, L = ok. 25m. Stary kanał, przykanaliki oraz studzienkę S297 wyłączyć z eksploatacji i zlikwidować. Długość przewodów Ø150 i Ø200 przewidzianych do likwidacji ok. 50m Zadanie 3.2 Przebudowa odcinka sieci od ulicy Legionów do ulicy Poniatowskiego. Stan istniejący Omawiany odcinek (S31-S223-S226) obsługuje obszar zabudowy wysokiej w rejonie ulic Szwoleżerów, Legionów i Piłsudskiego. Na odcinku rurociągu o długości ok. 105m występują liczne awarie, niedrożności i podtopienia spowodowane zbyt małymi spadkami i stanem techniczny przewodu. Ul. Poniatowskiego jest drogą powiatową klasy G, ul. Legionów jest drogą miejską. Proponowane rozwiązania Proponuje się przebudować omawiany odcinek od studzienki S226 położonej na wysokości budynku nr 1 przy ul. Legionów do miejsca włączenia do kolektora Ø400 w ul. Poniatowskiego. Pozwoli to

16 CZĘŚĆ III Program Funkcjonalno-Użytkowy Część [A] opisowa 16 uzyskać spadek ok. 0,5%. Proponuje się budowę nowej studzienki na kolektorze Ø400 w miejscu włączenia omawianego rurociągu, miedzy istniejącymi studzienkami S31 a S30. Charakterystyczne parametry przedmiotu zamówienia, szacunkowy zakres robót budowlanych Kanalizacja sanitarna grawitacyjna: Długość przewodu Ø200 ok. 110m. Szacowana ilość nowych studzienek 7 sztuk. Realizacja w wykopie otwartym w: - terenie zielonym, L= ok. 35m, - w chodnikach i drodze wewnętrznej, L = ok. 60m, - jezdni asfaltowej, L = ok. 5m. Realizacja przeciskiem pod ul. Legionów, L = ok. 10m. Istniejący przewód wyłączyć z eksploatacji, studzienki oraz odcinek przewodu pod ul. Legionów zlikwidować. Obszar zamówienia położony jest w strefie ochrony konserwatorskiej B Zadanie 3.3. Przełączenie istniejących obiektów ze starej sieci do nowej w obszarze ulic Poniatowskiego, Wyszyńskiego, Wysokiej Bramy i Warmińskiej. Stan istniejący Ulica Poniatowskiego ulica Wysokiej Bramy Ulice Poniatowskiego i Wysokiej Bramy położone są na obszarze Śródmieścia. Są jednymi z głównych ulic w mieście drogami powiatowymi klasy G. W ul. Poniatowskiego i Wysokiej Bramy położone są dwa kolektory sanitarne: - kolektor A o średnicy Ø200 zbudowany na początku ubiegłego wieku, - kolektor A o średnicy Ø400 zbudowany w latach 70. Są to główne kolektory w mieście obsługujące obszar Śródmieścia, tereny położone w północnej części miasta wzdłuż ul. Olsztyńskiej oraz zachodniej części miasta położone wzdłuż ul. Orneckiej. Do kolektora A włączone są ścieki z starej zabudowy położonej wzdłuż ul. Poniatowskiego, najczęściej na trójniki co powoduje trudności w eksploatacji, oraz boczne przedwojenne kolektory obsługujące sąsiednie ulice (Szwoleżerów, Piłsudskiego, Lipowa).

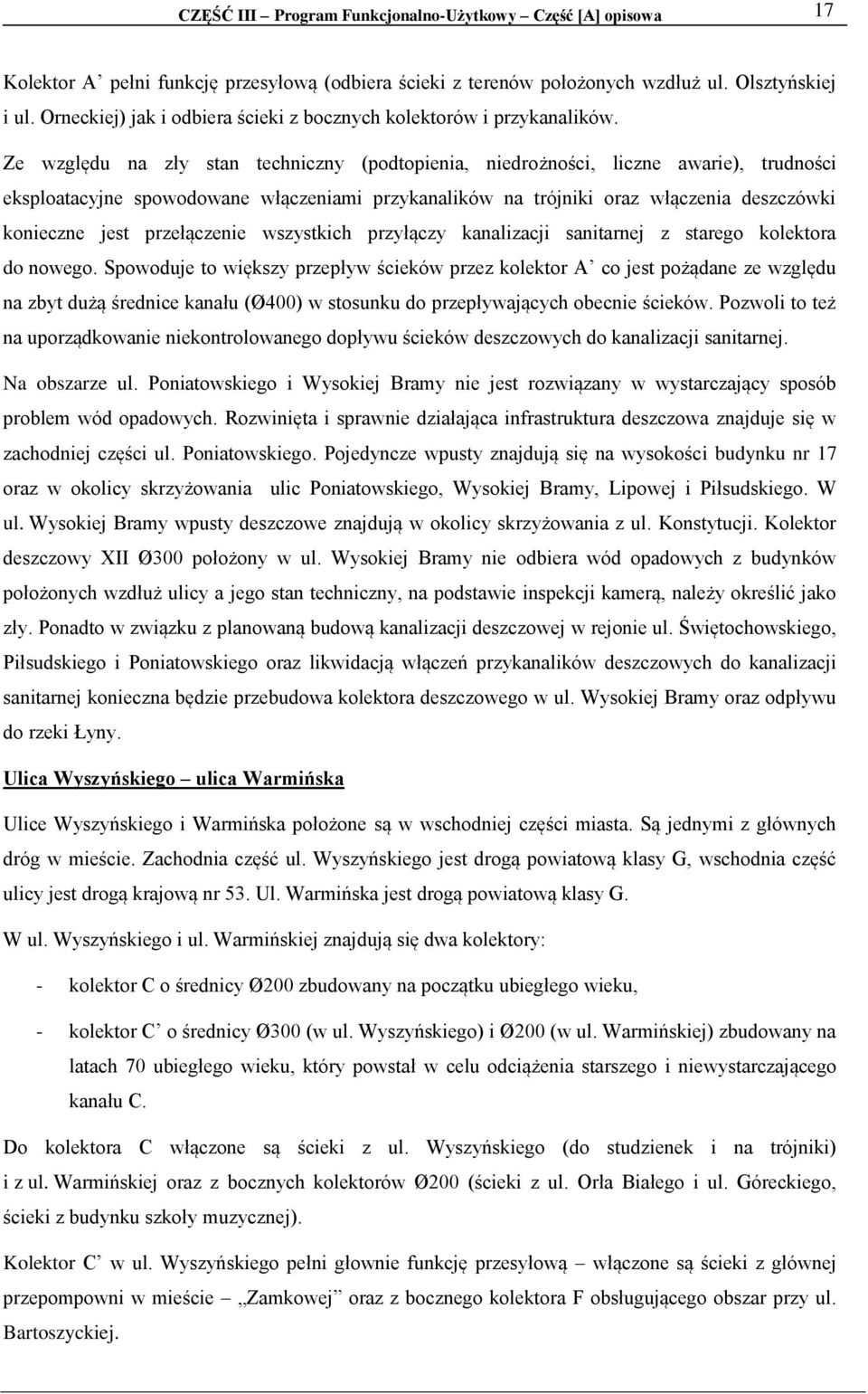

17 CZĘŚĆ III Program Funkcjonalno-Użytkowy Część [A] opisowa 17 Kolektor A pełni funkcję przesyłową (odbiera ścieki z terenów położonych wzdłuż ul. Olsztyńskiej i ul. Orneckiej) jak i odbiera ścieki z bocznych kolektorów i przykanalików. Ze względu na zły stan techniczny (podtopienia, niedrożności, liczne awarie), trudności eksploatacyjne spowodowane włączeniami przykanalików na trójniki oraz włączenia deszczówki konieczne jest przełączenie wszystkich przyłączy kanalizacji sanitarnej z starego kolektora do nowego. Spowoduje to większy przepływ ścieków przez kolektor A co jest pożądane ze względu na zbyt dużą średnice kanału (Ø400) w stosunku do przepływających obecnie ścieków. Pozwoli to też na uporządkowanie niekontrolowanego dopływu ścieków deszczowych do kanalizacji sanitarnej. Na obszarze ul. Poniatowskiego i Wysokiej Bramy nie jest rozwiązany w wystarczający sposób problem wód opadowych. Rozwinięta i sprawnie działająca infrastruktura deszczowa znajduje się w zachodniej części ul. Poniatowskiego. Pojedyncze wpusty znajdują się na wysokości budynku nr 17 oraz w okolicy skrzyżowania ulic Poniatowskiego, Wysokiej Bramy, Lipowej i Piłsudskiego. W ul. Wysokiej Bramy wpusty deszczowe znajdują w okolicy skrzyżowania z ul. Konstytucji. Kolektor deszczowy XII Ø300 położony w ul. Wysokiej Bramy nie odbiera wód opadowych z budynków położonych wzdłuż ulicy a jego stan techniczny, na podstawie inspekcji kamerą, należy określić jako zły. Ponadto w związku z planowaną budową kanalizacji deszczowej w rejonie ul. Świętochowskiego, Piłsudskiego i Poniatowskiego oraz likwidacją włączeń przykanalików deszczowych do kanalizacji sanitarnej konieczna będzie przebudowa kolektora deszczowego w ul. Wysokiej Bramy oraz odpływu do rzeki Łyny. Ulica Wyszyńskiego ulica Warmińska Ulice Wyszyńskiego i Warmińska położone są w wschodniej części miasta. Są jednymi z głównych dróg w mieście. Zachodnia część ul. Wyszyńskiego jest drogą powiatową klasy G, wschodnia część ulicy jest drogą krajową nr 53. Ul. Warmińska jest drogą powiatową klasy G. W ul. Wyszyńskiego i ul. Warmińskiej znajdują się dwa kolektory: - kolektor C o średnicy Ø200 zbudowany na początku ubiegłego wieku, - kolektor C o średnicy Ø300 (w ul. Wyszyńskiego) i Ø200 (w ul. Warmińskiej) zbudowany na latach 70 ubiegłego wieku, który powstał w celu odciążenia starszego i niewystarczającego kanału C. Do kolektora C włączone są ścieki z ul. Wyszyńskiego (do studzienek i na trójniki) i z ul. Warmińskiej oraz z bocznych kolektorów Ø200 (ścieki z ul. Orła Białego i ul. Góreckiego, ścieki z budynku szkoły muzycznej). Kolektor C w ul. Wyszyńskiego pełni głownie funkcję przesyłową włączone są ścieki z głównej przepompowni w mieście Zamkowej oraz z bocznego kolektora F obsługującego obszar przy ul. Bartoszyckiej.

18 CZĘŚĆ III Program Funkcjonalno-Użytkowy Część [A] opisowa 18 Podłączenia trójników do kolektora C oraz zły stan techniczny odcinku między S34 do 35 (przeciwny spadek przewodu, podtopienia studzienek) powodują problemy eksploatacyjne. Położenie dwóch kolektorów sanitarnych w ul. Wyszyńskiego, wzdłuż której niektóre budynki mieszkalne znajdują się w odległości ok. 2,5m od jezdni uniemożliwia budowę kanalizacji deszczowej. Ul. Wyszyńskiego nie posiada systemu kanalizacji deszczowej. Pojedyncze wpusty deszczowe znajdują się na zachodnim krańcu ulicy w okolicy mostu nad rzeką Symsarną. Obecnie z niektórych budynków położonych wzdłuż ulicy wody opadowe odprowadzane są do kanalizacji sanitarnej. Proponowane rozwiązania Ulica Poniatowskiego ulica Wysokiej Bramy Proponuje się: - przełączenie wszystkich przykanalików kanalizacji sanitarnej z kolektora Ø200 do kolektora Ø400, - przełączenie przykanalików kanalizacji deszczowej do kolektorów deszczowych, - rozbudowę kanalizacji deszczowej w ul. Poniatowskiego, - przebudowę kolektora deszczowego XII Ø300 łącznie z rozbudową uzbrojenia zbierającego wody opadowe z ulicy i dającego możliwość odprowadzenia wód opadowych z budynków położonych wzdłuż ul. Wysokiej Bramy, - budowę separatora piasków i zanieczyszczeń ropopochodnych przed wylotem wód deszczowych z przewidzianego do przebudowy kolektora XII, - wyłączenie z eksploatacji / likwidację kolektora A oraz kolektora deszczowego XII (w ul. Wysokiej Bramy). Ulica Wyszyńskiego ulica Warmińska Proponuje się: - przełączenie wszystkich przykanalików oraz bocznych kolektorów kanalizacji sanitarnej z kolektora C Ø200 do kolektora C Ø300 w ul. Wyszyńskiego, - przełączenie przykanalików kanalizacji deszczowej włączonych do kolektora C do planowanego kolektora deszczowego, - budowę nowego kolektora deszczowego w ul. Wyszyńskiego łącznie z budową wpustów zbierającego wody opadowe z ulicy i studzienek do których będzie można odprowadzać wody opadowe z budynków położonych wzdłuż ulicy, - budowę separatora piasków i zanieczyszczeń ropopochodnych przed wylotem wód deszczowych z nowego kolektora,

19 CZĘŚĆ III Program Funkcjonalno-Użytkowy Część [A] opisowa 19 - wyłączenie z eksploatacji / likwidację kolektora C. Charakterystyczne parametry przedmiotu zamówienia, szacunkowy zakres robót budowlanych Ulica Poniatowskiego ulica Wysokiej Bramy Kanalizacja sanitarna Szacunkowa ilość przykanalików i kolektorów bocznych do przełączenia ok. 30 sztuk. Przed rozpoczęciem do prac projektowych i budowlanych należy wyczyścić i przeprowadzić inspekcję kamerą w kolektorach A i A w celu wykrycia nie naniesionych na mapy przykanalików włączonych do kolektorów na trójniki. Przykanaliki i kolektory boczne sanitarne włączyć do kolektora A poprzez studzienki. Przykanaliki deszczowe przełączyć do kolektorów kanalizacji deszczowej. Realizacja w wykopie otwartym głównie w jezdni asfaltowej i chodnikach. Kanalizacja deszczowa Budowa kanalizacji deszczowej w ul. Poniatowskiego, odcinek między ul. Wodną a ul. Szwoleżerów Proponuje się budowę kolektora deszczowego Ø300 w ul. Poniatowskiego, na odcinku między ul. Wodną a ul. Szwoleżerów, po trasie obecnego kolektora sanitarnego A (S69 S65). Wody deszczowe proponuje się odprowadzić do istniejącego kolektora Ø500 (do studzienki D115) bądź do kolektora X Ø250/300 (do studzienki D45). Ze względu na przeprowadzony w 2004 roku remont fragmentu ul. Poniatowskiego zaleca się budowę nowej kanalizacji deszczowej metodą bezwykopową po trasie istniejącej kanalizacji sanitarnej z wykorzystaniem istniejących studzienek. Szacunkowa długość przewodu Ø300 L= ok. 75m. Szacunkowa ilość nowych studzienek 2 sztuki. Ilość studzienek do renowacji 3 sztuki. Ponadto proponuje się budowę 2 wpustów deszczowych w ul. Poniatowskiego na wysokości skrzyżowania z ul. Szwoleżerów (wody deszczowe z wpustów odprowadzić do studzienki D117). Budowa kanalizacji deszczowej w wschodniej części ul. Poniatowskiego i w ul. Wysokiej Bramy oraz przebudowa i modernizacja kolektora deszczowego XII Proponuje się: - budowę nowej kanalizacji deszczowej w wschodniej części ul. Poniatowskiego, od budynku nr 11 w kierunku zachodnim do planowanego do przebudowy kolektora XXI,

20 CZĘŚĆ III Program Funkcjonalno-Użytkowy Część [A] opisowa 20 - przebudowę kolektora XII, w ul. Warmińskiej po nowej trasie, na odcinku od ul. Warmińskiej do rzeki Łyny po trasie istniejącego przewodu oraz budowę separatora piasków i zanieczyszczeń ropopochodnych na kolektorze na wysokości ul. Konopnickiej, - przebudowę odcinka sieci deszczowej D60 D63. Szacunkowa długość przewodu Ø300 L= ok. 150m. Szacunkowa długość przewodu Ø400 (Ø500) L= ok. 300m. Szacunkowa ilość nowych wpustów deszczowych ok. 20 sztuk. Szacunkowa ilość wpustów deszczowych do przełączenia ok. 5 sztuk. Szacunkowa ilość nowych studzienek L= ok. 15 sztuk. Budowa separatora piasków i zanieczyszczeń ropopochodnych. Realizacja w wykopie otwartym w jezdniach asfaltowych, L= ok. 330m. Realizacja w wykopie otwartym w terenie zielonym, L = ok. 120m. Obszar zamówienia położony jest w strefie ochrony konserwatorskiej B. Ulica Wyszyńskiego ulica Warmińska Kanalizacja sanitarna Szacunkowa ilość przykanalików i kolektorów bocznych do przełączenia ok. 15 sztuk. Przed rozpoczęciem do prac projektowych i budowlanych należy wyczyścić i przeprowadzić inspekcję kamerą w kolektorach C i C w celu wykrycia nie naniesionych na mapy przykanalików włączonych do kolektorów na trójniki. Przykanaliki i kolektory boczne sanitarne włączyć do kolektora C poprzez studzienki. Realizacja w wykopie otwartym głównie w jezdni asfaltowej i chodnikach. Kanalizacja deszczowa Długość przewodów Ø300 ok. 430m. Szacunkowa ilość nowych studzienek ok. 15sztuk. Szacunkowa ilość istniejących studzienek do renowacji (na trasie kolektora C) ok. 4 sztuki. Szacunkowa ilość nowych wpustów deszczowych ok. 20 sztuk. Ilość istniejących wpustów deszczowych do przełączenia ok. 3 sztuki. Szacunkowa ilość przykanalików deszczowych włączonych do kolektora A do przełączenia do nowej kanalizacji deszczowej ok. 5 sztuk.

21 CZĘŚĆ III Program Funkcjonalno-Użytkowy Część [A] opisowa 21 Należy zapewnić możliwość odprowadzenia wód opadowych z dachów budynków położonych wzdłuż ulicy do nowej kanalizacji (budowa studzienek). Realizacja w wykopie otwartym w drodze powiatowej (jezdnia asfaltowa) ok. 295m. Realizacja w wykopie otwartym bądź metodą bezwykopową w drodze krajowej ( jezdnia asfaltowa) ok. 125m. Realizacja w chodnikach ok. 10m. Budowa separatora piasków i zanieczyszczeń ropopochodnych. Obszar zamówienia położony jest w strefie ochrony konserwatorskiej B Zadanie 3.4. Przebudowa odcinka sieci w ulicy Wiejskiej i Kopernika. Stan istniejący W ul. Wiejskiej i Kopernika znajduje się jeden z głównych kolektorów w mieście kolektor B obsługujący południowo zachodnią część Lidzbarka Warmińskiego oraz ścieki z miejscowości Pilnik. Omawiany odcinek kolektora znajduję się miedzy studzienka S13 S14 S73 S81. Odcinek od S13 do S81 ma średnicę Ø200, jest to fragment przedwojennego, grawitacyjnego systemu kanalizacji. Odcinek S80 S81 ma średnice Ø250. Do studzienki S80 znajdującej się na skrzyżowaniu ul. Wiejskiej z ul. Olsztyńską włączony jest kolektor W1 odsługujący zabudowę położona wzdłuż ul. Wiejskiej (osiedle Wiejska, zachód od ul. Olsztyńskiej) oraz ścieki z miejscowości Pilnik. Omawiany odcinek kolektora W1 znajduje się między studzienkami S80-S1-S4, średnica rurociągu wynosi Ø200, jest to fragment przedwojennej kanalizacji. Ze względu na wiek przewodów, stan techniczny, liczne awarie oraz zbyt mała średnicę kolektora B na odcinku do S80 do S13 konieczna jest przebudowa omawianych rurociągów. Ul. Wiejska i ul. Kopernika są drogami powiatowymi; ul. Olsztyńska jest drogą wojewódzką. Proponowane rozwiązania Proponuje się przebudowę omawianych rurociągów po obecnych trasach. Konieczne jest zwiększenie średnicy w kolektorze B na odcinku S13 S14 S73 S80 z obecnej Ø200 na Ø300 oraz przeprowadzenie renowacji kolektora W1 na odcinku S80-S1-S3. Ponadto proponuje się przebudowę odcinka S80 S81 znajdującego się na skrzyżowaniu ul. Olsztyńskiej z ul. Wiejską (zmiana lokalizacji studzienki S80 w celu ułatwienia eksploatacji sieci obecnie przewód przebiega przez skrzyżowanie pod kątem 45º a studzienki znajdują się na 2 różnych pasach ruchu). Charakterystyczne parametry przedmiotu zamówienia, szacunkowy zakres robót budowlanych Długość przewodu Ø200 ok. 115m; Długość przewodów Ø300 ok. 295m.

22 CZĘŚĆ III Program Funkcjonalno-Użytkowy Część [A] opisowa 22 Łącznia długość przewodów kanalizacji sanitarnej ok. 410m. Szacunkowa ilość nowych studzienek 2 sztuki. Ilość studzienek na trasie przebudowywanych rurociągów do renowacji (wypłycanie studzienek, przebudowa kinet) ok. 12 sztuk. Studzienka S80 przewidziana do likwidacji. Realizacja (przebudowywanych odcinków), zgodnie z zaleceniami eksploatatora, metodą bezwykopową. Realizacja odcinka S81 - S80 w wykopie otwartym w jezdni asfaltowej, długość L = ok. 8m. Przed rozpoczęciem do prac projektowych i budowlanych należy wyczyścić i przeprowadzić inspekcję kamerą w przebudowywanych rurociągach w celu wykrycia nie naniesionych na mapy przykanalików włączonych do kolektorów na trójniki (wykryte przyłącza sanitarne włączyć do przebudowywanej sieci poprzez studzienki, wykryte przyłącza kanalizacji deszczowej przełączyć do istniejącej sieci kanalizacji deszczowej). Obszar zamówienia położony jest w strefie ochrony konserwatorskiej B Zadanie 4.1. Budowa sieci wodociągowej oraz sieci kanalizacji deszczowej dla obszaru w okolicach ulicy Mazurskiej. Stan istniejący Omawiany obszar położony jest między ulicą Leśną, ulicą Mazurską oraz doliną rzeki Symsarny. Od południa teren ten ograniczony jest lasem znajduje się tu granica administracyjna miasta. Według miejscowego planu zagospodarowania przestrzennego jest to obszar przewidziany pod zabudowę mieszkaniową niską (planuje się wydzielenie około trzydziestu dziesięcioarowych działek). Obecne teren ten nie jest uzbrojony w media oraz nie posiada infrastruktury komunikacyjnej. Proponowane rozwiązania Proponuje się budowę niezależnego systemu kanalizacji deszczowej z odprowadzeniem wód opadowych do rzeki Symsarny oraz budowę sieci wodociągowej połączonej z istniejącą siecią wodociągową. Z powodu braku kanalizacji deszczowej w ul. Mazurskiej oraz wysokość posadowienia przewodów w ul. Leśnej nie jest możliwe włączenie się planowaną kanalizacją deszczową do istniejącej infrastruktury. Przed wylotem wód deszczowych do odbiornika należy zainstalować separatorem piasków i zanieczyszczeń ropopochodnych. Rzeka Symsarna płynie w głębokiej dolinie (różnica między poziomem terenu a rzeki wynosi ok. 18m) co powoduje konieczność zaprojektowania i budowy systemu kaskad. Ze względu na brak geodezyjnego podziału działek studzienki kanalizacji deszczowej lokalizować na załamaniach trasy a na odcinkach prostych nie rzadziej niż co 50m.

23 CZĘŚĆ III Program Funkcjonalno-Użytkowy Część [A] opisowa 23 Sieć wodociągowa powinna być uzbrojona w hydranty i zasuwy na rozgałęzieniach. Projektowaną sieć wodociągową połączyć z istniejącym rurociągiem Ø80 w ul. Mazurskiej na wysokości budynku nr 7 oraz z rurociągiem Ø150 w ul. Leśnej na wysokości budynku nr 28. Charakterystyczne parametry przedmiotu zamówienia, szacunkowy zakres robót budowlanych Kanalizacja deszczowa Długość przewodu Ø300 ok. 955m. Separator piasków i zanieczyszczeń ropopochodnych przed wylotem do rzeki Symsarny. System kaskad w skarpie doliny rzeki Symsarny. Studzienki lokalizować na załamaniach trasy przewodu oraz na prostych odcinka nie rzadziej niż co 60m. Realizacja w wykopie otwarty w terenie zielonym (L = ok. 985m) i drodze gruntowej (L = ok. 10m). Sieć wodociągowa Długość przewodu Ø90PE ok. 1175m. Sieć uzbroić w hydranty nadziemne oraz w zasuwy na rozgałęzieniach. Realizacja w wykopie otwartym w: - terenie zielonym, L = ok. 1025m, - drodze gruntowej, L = ok. 80m, - jezdni asfaltowej, L = ok. 70m. Końcowy odcinek planowanej kanalizacji deszczowej oraz odcinek sieci wodociągowej położone są w strefie chronionego krajobrazu K oraz korytarzu ekologicznym rzeki Symsarny Zadanie 4.2. Przebudowa odcinka sieci sanitarnej wraz z modernizacją istniejącej sieci kanalizacji deszczowej w rejonie ulic Zamkowej i Zielonej. Stan istniejący Kanalizacja sanitarna Ścieki sanitarne z ul. Krasickiego oraz z osiedla Oświata (ul. Zielona, Łazienna, Mazurska, Leśna, Szkolna i Grunwaldzka) dopływają do starego przedwojennego kolektora B Ø200 biegnącego w ul. Zamkowej Mławskiej Zamkowej (S1 S10 S30 S28) a następnie do głównej przepompowni w mieście Zamkowa. Z ul. Krasickiego ścieki dopływają do studzienki S28 natomiast z osiedla Oświata kolektorem E do studzienki S10. W przeszłości ścieki dawnym kolektorem B odpływały grawitacyjne na oczyszczalnie. Bardzo zły stan techniczny oraz duża

24 CZĘŚĆ III Program Funkcjonalno-Użytkowy Część [A] opisowa 24 głębokość posadowienia i sąsiedztwo rzeki Łyny (na wysokości skrzyżowania ul. Mławskiej z Zamkową i Krasickiego studzienki mają głębokość ok. 3,5m; na wysokości skrzyżowania ul. Zamkowej z Mławską i Zieloną ponad 6m) powodują, że występują tu liczne awarie i niedrożności oraz zapadanie się studzienek. Większość studzienek na kolektorze jest podtopiona. Dodatkowym utrudnienie w eksploatacji jest fakt, że kolektor biegnie w drodze krajowej nr 51. Odcinek kolektora w ul. Zamkowej, między ul Kopernika a Mławską (S25 S28), został wyłączony z eksploatacji po wybudowaniem przepompowni Kopernika obsługującej południowo wschodnią część miasta. Kanalizacja deszczowa Na omawianym obszarze znajdują się dwa wyloty kanalizacji deszczowej: - wylot kolektora XXIII Ø600 do którego dopływają m.in. wody deszczowe z ul. Krasickiego, - wylot kolektora XXIV Ø400, biegnącego pod Urzędem Gminy, który obsługuje m.in. ul. Leśną i Szkolą oraz parking za Urzędem Gminy. Problemem jest położenie kolektora Ø400 pod budynkiem Urzędu Gminy co prowadzi do podtapiania piwnic w obiekcie oraz uniemożliwia właściwą eksploatację rurociągu. Podczas inspekcji kamerą stwierdzono zły stan techniczny kolektora na odcinku między D4 a D8. Na odcinku między D1 a D4 ze względu na podtopienie rurociągu nie udało się przeprowadzić inspekcji. Problemem jest również włączenie części wpustów znajdujących się na skrzyżowaniu ul. Krasickiego z ul. Mławską do kanalizacji sanitarnej. Proponowane rozwiązania Kanalizacja sanitarna Proponuje się przebudowę systemu kanalizacji sanitarnej w obszarze ul. Zamkowej i Zielonej oraz wyłączenie z eksploatacji i likwidację, w pasie drogi krajowej, kolektora Ø200. Ścieki z ul. Krasickiego oraz Urzędu Gminy proponuje się skierować w kierunku zachodnim do przepompowni Kopernika natomiast ścieki z osiedla Oświata nowym rurociągiem do przepompowni Zamkowa. W celu modernizacji odpływu ścieków z ul. Krasickiego oraz Urzędu Gminy proponuje się przebudować odcinek sieci między studzienkami S29 a S28 oraz zbudować nowe przyłącze dla Urzędu Gminy. Nie jest możliwe wykorzystanie wyłączonego z eksploatacji rurociągu w ul. Zamkowej ponieważ jest on ułożony z spadkiem w kierunku wschodnim. Nowy rurociąg proponuje się włączyć do studzienki S25 w ul. Zamkowej. Modernizację odpływu ścieków z ul. Zielonej proponuje się przeprowadzić od studzienki S11 znajdującej się na skrzyżowaniu ul. Mławskiej z Zieloną. Proponuje się skierować ścieki nowym

25 CZĘŚĆ III Program Funkcjonalno-Użytkowy Część [A] opisowa 25 rurociągiem do studzienki S1 znajdującej się przed przepompownią Zamkowa. Do studzienki S11 należy włączyć ścieki z budynku nr4 przy ul. Mławskiej. Odpływ ścieków z terenu Przedzamcza (od studzienki S5 a następnie do przepompowni) proponuje się pozostawi w niezmienionym stanie ze względu na planowane roboty i modernizacje na terenie całego kompleksu Zamku Biskupów Warmińskich. Po wykonaniu powyższych prac stary kolektor należy wyłączyć z eksploatacji a studzienki i odcinki sieci położone w drodze krajowej zlikwidować. Proponowane rozwiązania ułatwią eksploatację sieci, rozwiążą problem licznych i kosztownych awarii na dawnym kolektorze oraz usprawnią działanie systemu kanalizacyjnego. Kanalizacja deszczowa Proponuje się skierowanie wód deszczowych z kolektora XXIV do kolektora XXIII co doprowadzi do ominięcia siecią kanalizacji deszczowej budynku Urzędu Gminy. W tym celu konieczne jest wypłycenie studzienki D4 co umożliwi skierowanie wód deszczowych nieużywanym rurociągiem Ø500 (D27 D24 D4) do przewodu deszczowego w ul. Krasickiego (D27 D28 D47) a następnie do kolektora XXIII zakończonego wylotem do rzeki Łyny (D47 wylot do rzeki Łyny). W ramach tej inwestycji należy również: - przełączyć istniejące wpusty zbierające wody deszczowe z terenu parkingu za UG do rurociągu Ø500, - zbudować studzienkę na wysokości Domu Zakonnego umożliwiającą przejęcie wód z odwodnienia tego obiektu i terenu wokół bądź przeprowadzić renowację istniejącej studzienki D26 obecnie studzienka jest ukryta pod drogą dojazdową do parkingu za Urzędem Gminy, - przebudować fragment przewodu w ul. Krasickiego między studzienka D27 a D28 gdzie konieczna jest wymiana średnicy z Ø300 na Ø500(600), - przełączyć wszystkie wpusty znajdujące się na skrzyżowaniu ul. Krasickiego z Mławską do rurociągu Ø600, - przeprowadzić renowację na kolektora XXIV na odcinku między studzienka D4 a D8 - wybudować separator piasków i zanieczyszczeń ropopochodnych na kolektorze XXIII, separator proponuje się zlokalizować za studzienką D47 w terenie zielonym nad rzeką Łyną. Przed przystąpieniem do projektu i budowy wykonawca powinien zapoznać się z materiałami z Inwentaryzacji (inspekcja części omawianych rurociągów kamerą) oraz przeprowadzić inspekcję

26 CZĘŚĆ III Program Funkcjonalno-Użytkowy Część [A] opisowa 26 kamerą na odcinkach, w których ze względu na zanieczyszczenie nie udało się jej przeprowadzić, w celu określenia stanu przewodów oraz zdefiniowania ewentualnych prac renowacyjnych. Charakterystyczne parametry przedmiotu zamówienia, szacunkowy zakres robót budowlanych Kanalizacja sanitarna Krasickiego Zamkowa Długość przewodu Ø200 ok. 175m, w tym przebudowa po trasie istniejącego przewodu Ø200 S28 S29 ok. 55m; Długość przewodów Ø150 ok. 15m (przyłącze z budynku UG). Łączna długość przewodów Ø150 i Ø200 ok. 190m. Szacunkowa ilość nowych studzienek 5 sztuk. Realizacja w wykopie otwartym w: - drogach asfaltowych ok. 90m, - chodnikach ok.85m. Realizacja przeciskiem ok. 15m (pod drogą krajową). Zamkowa Zielona Długość przewodu Ø200 ok. 145m; Długość przewodów Ø150 ok. 45m (przyłącze od budynku nr 4 przy ul. Mławskiej). Łączna długość przewodów Ø150 i Ø200 ok. 190m. Szacunkowa liczba nowych studzienek 10 sztuk. Realizacja w wykopie otwartym w: - drogach asfaltowych ok. 75m, - chodnikach i terenach zielonych ok. 100m. Realizacja przeciskiem ok. 15m (pod drogą krajową). Łącznia długość przewodów Ø200 dla całego zadania ok. 320m. Łącznia długość przewodów Ø150 dla całego zadania ok. 60m. Łącznia długość przewodów kanalizacji sanitarnej dla całego zadania ok. 380m. Kanalizacja deszczowa Skrzyżowanie ul. Mławskiej z ul. Krasickiego

27 CZĘŚĆ III Program Funkcjonalno-Użytkowy Część [A] opisowa 27 Długość przewodów Ø300 ok. 17m; Długość przewodu Ø200 ok. 5m. Szacunkowa liczba nowych studzienek 2 sztuki. Realizacja w wykopie otwartym w jezdni asfaltowej. Przełączenie wód deszczowych z kolektora XXIV do kolektora XXIII Długość przewodów Ø500 ok. 8m (zwiększenie średnicy rurociągu między D28 a D27); Długość przewodów Ø300 ok. 30m (przełączeni wpustów z parkingu za UG); Długość przewodów Ø200 ok. 5m (przełączeni wpustów z parkingu za UG); Długość przewodu Ø400 ok. 86m (renowacja/przebudowa odcinka D4 D7); Długość przewodu Ø300 ok. 26m (renowacja/przebudowa odcinka D7 D8). Szacunkowa liczba nowych studzienek 2 sztuki. Szacunkowa liczba istniejących studzienek do renowacji 5 sztuk. Realizacja w wykopie otwartym w: - drogach asfaltowych ok. 30m, - drogach / parkingach utwardzonych ok. 35m. Realizacja w terenie zielonym ok. 115m. Budowa separatora piasków i zanieczyszczeń ropopochodnych. Łączna długość przewodów kanalizacji deszczowej ok. 180m. Obszar zamówienia położony jest w strefie ochrony konserwatorskiej B Zadanie 5.1.Odwodnienie rejonu ulic Świętochowskiego / Piłsudskiego / Poniatowskiego. Stan istniejący Omawiany obszar położony jest w centralnej części miasta na terenie Śródmieścia. Wzdłuż ulic Piłsudskiego, Świętochowskiego oraz ul. 11-go Listopada i ul. Lipowej położone są głównie budynki mieszkalne oraz obiekty o charakterze usługowym. Ulice te są drogami powiatowymi. Problemem jest brak rozwiniętej sieci kanalizacji deszczowej zbierającej wody opadowe z ulic oraz budynków. Obecne część wód opadowych z dachów obiektów oraz z wpustów deszczowych ulicznych, znajdujących się w ul. Piłsudskiego, odprowadzana jest do

28 CZĘŚĆ III Program Funkcjonalno-Użytkowy Część [A] opisowa 28 kanalizacji sanitarnej. W ul. Wysokiej Bramy znajduje się kolektor deszczowy XII Ø300 przewidziany do przebudowy w ramach zadania 3.3. Proponowane rozwiązania Proponuje się budowę nowej kanalizacji deszczowej dla ul. Piłsudskiego, ul. Świętochowskiego oraz zachodniej części ul. Lipowej i zachodniej części ul. 11-go Listopada. Wody deszczowe z tego rejonu należy odprowadzić do kolektora XII w ul. Wysokiej Bramy. W ramach tej inwestycji należy przełączyć istniejące wpusty z ul. Poniatowskiego oraz zapewnić możliwość odprowadzenia wód deszczowych z dachów budynków do nowej kanalizacji. Charakterystyczne parametry przedmiotu zamówienia, szacunkowy zakres robót budowlanych Długość przewodu Ø300 ok. 620m; Długość przewodu Ø400 ok. 155m. Szacunkowa ilość nowych wpustów 32 sztuki. Ilość istniejących wpustów do przełączenia do nowej sieci 11 sztuk. Szacunkowa ilość nowych studzienek ok. 36 sztuk. Realizacja w wykopie otwartym w drogach asfaltowych. Obszar zamówienia położony jest w strefie ochrony konserwatorskiej B Zadanie 6.1. Budowa sieci kanalizacji sanitarnej i deszczowej w rejonie ulic Polna Majowa wraz z modernizacją odpływu ścieków z ulic Astronomów, Warszawskiej, Polnej, Majowej i Rolnej. Stan istniejący Omawiany obszar położony jest w północno wschodniej części Lidzbarka Warmińskiego, na terenie osiedla Astronomów. Wzdłuż ulic Warszawskiej, Dąbrowskiego, Astronomów, Majowej, Polnej i Rolnej położone są głównie budynki mieszkalne. Między ul. Rolną a Polną znajdują się zabudowania o charakterze przemysłowym. Przy ul. Majowej oraz przy ul. Polnej znajdują się tereny przewidziane pod budownictwo mieszkaniowe jedno i wielorodzinne. Przy ul. Polnej znajduję się kilkanaście domków jednorodzinnych nie podłączonych do zbiorczej kanalizacji sanitarnej. Problemem jest stan głównego kolektora sanitarnego D Ø200/500 na odcinku między S2 a S8 (podtopione studzienki i przewody) oraz fakt, że nie wszystkie ścieki z obszaru osiedla Astronomów odpływają bezpośrednio na oczyszczalnie grawitacyjnym kolektorem D. Ścieki z ul. Warszawskiej, Dąbrowskiego, Majowej, Rolnej oraz Polnej odpływają przedwojennym kolektorem K Ø200 (S156 S199 S200) na teren Śródmieścia gdzie są dwa razy przepompowywane zanim dopłyną na

29 CZĘŚĆ III Program Funkcjonalno-Użytkowy Część [A] opisowa 29 oczyszczalnię. Powoduje to przeciążenie kolektorów Ø200 na obszarze Śródmieścia oraz zbyteczne koszty podnoszenia ścieków. Kolektor D na odcinku od S4 do oczyszczalni został wykonany jako rurociąg stalowy o średnicy Ø500. Innym problemem jest brak rozwiniętej sieci kanalizacji deszczowej zbierającej wody opadowe z ulic oraz budynków. Dotyczy to w szczególności ul. Warszawskiej, zachodniej części ul. Dąbrowskiego, ul. Rolnej, Majowej i Polnej. Proponowane rozwiązania Kanalizacja sanitarna Proponuje się budowę nowej kanalizacji sanitarnej: - w ul. Majowej do studzienki S212 w ul. Majowej - w ul. Polnej do studzienki S223 w ul. Polnej. Proponuje się modernizację odpływu ścieków z ul. Dąbrowskiego, Majowej, Rolnej, Polnej oraz ul. Warszawskiej: - budowę nowego odcinka kanalizacji w ul. Warszawskiej od studzienki S201 do kolektora D, - przebudowę odcinka sieci w ul. Warszawskiej na odcinku między S200.1 a S164 ścieki z ul. Warszawskiej skierować do kolektora D. Spowoduje to odpływ wszystkich ścieków z terenu zlewni Astronomów bezpośrednio na oczyszczalnię. Odcinek kolektora K S156 S199 S201 zostanie wyłączony z eksploatacji. W celu właściwego funkcjonowania i właściwej eksploatacji sieci kanalizacji sanitarnej konieczne jest przeprowadzenie renowacji kolektora D na odcinku od S2 do S8. W celu określenia zakresu niezbędnych prac należy przeprowadzić inspekcji kamerą (po uprzednim wyczyszczeniu) kolektora D na odcinku od S2 do S8. Pozwoli to ponadto ustalić rzeczywiste położenie i średnice kolektora i studzienek. Kanalizacja deszczowa Proponuje się budowę nowej kanalizacji deszczowej: - dla wschodniego fragmentu ul. Dąbrowskiego, w okolicy mostu na torami kolejowymi oraz dla zachodniej części ul. Warszawskiej (projektując sieć w ul. Warszawskiej należy zapewnić możliwość dalszej rozbudowy kanalizacji deszczowej w tej ulicy) wody opadowe z tego obszaru należy odprowadzić do kolektora deszczowego XVI Ø500 w ul. Warszawskiej,

30 CZĘŚĆ III Program Funkcjonalno-Użytkowy Część [A] opisowa 30 - dla ul. Majowej i Rolnej wody opadowe z tego obszaru odprowadzić do studzienki D37.1 znajdującej się na bocznym kolektorze Ø400, na skrzyżowaniu ul. Rolnej, Polnej i Astronomów, - dla ul. Polnej wody opadowe z tego obszaru odprowadzić do studzienki D37.1 znajdującej się na bocznym kolektorze Ø400, na skrzyżowaniu ul. Rolnej, Polnej i Astronomów. Konieczna jest modernizacja odcinka kolektora Ø400 w ul. Astronomów między studzienkami D36 a D35 na odcinku ok. 2m, oraz udrożnienie odcinka między studzienkami D34 D7. Przed przystąpieniem do projektu i budowy wykonawca powinien zapoznać się z materiałami z Inwentaryzacji (inspekcja części omawianych rurociągów kamerą) oraz przeprowadzić inspekcję kamerą odcinków sieci w celu określenia stanu rurociągów oraz zdefiniowania ewentualnych prac renowacyjnych (dotyczy kolektora deszczowego XVI odcinków D4 a D8). W ramach niniejszej inwestycji należy również wybudować separator piasków i zanieczyszczeń ropopochodnych. Separator proponuje się zlokalizować w okolicy ul. Kościuszki. Charakterystyczne parametry przedmiotu zamówienia, szacunkowy zakres robót budowlanych Kanalizacja sanitarna Długość nowych przewodów Ø200 ( ul. Polna i ul. Majowa) ok. 370m; Długość przebudowywanych odcinków przewodów Ø200 (ul. Warszawska) ok. 90m; Szacunkowa długość odcinka kolektora sanitarnego D wymagająca renowacji/przebudowy Ø300 ok. 150m. Łączna długość przewodów ok. 610m. Szacunkowa ilość nowych studzienek Ø1200 ok. 25 sztuk. Szacunkowa ilość studzienek do renowacji ok. 2 sztuki. Realizacja w wykopie otwartym w jezdni asfaltowej, L = ok. 410m. Realizacja w wykopie otwartym w terenie zielonym/drodze gruntowej, L = ok. 50m. Sposób realizacji renowacji/przebudowy kolektora sanitarnego D określić po inspekcji rurociągu. Kanalizacja deszczowa Budowa nowych odcinków Długość przewodów Ø300 ok. 970m; Długość przewodów Ø400 ok. 210m. Łączna długość nowych przewodów Ø300 i Ø400 ok. 1140m.
