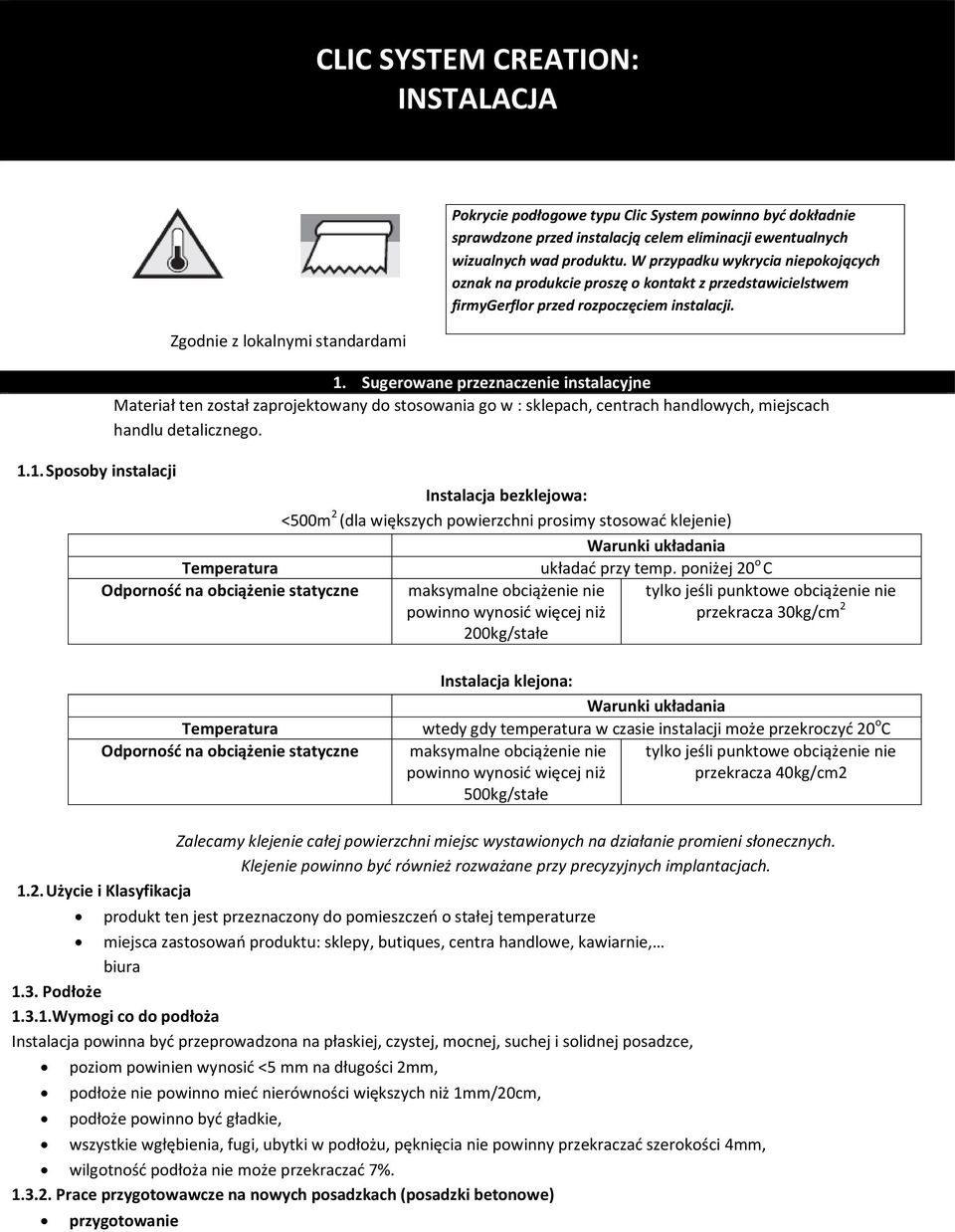

1 CLIC SYSTEM CREATION: INSTALACJA 1.1. Sposoby instalacji Zgodnie z lokalnymi standardami 1. Sugerowane przeznaczenie instalacyjne Materiał ten został zaprojektowany do stosowania go w : sklepach, centrach handlowych, miejscach handlu detalicznego. Temperatura Odporność na obciążenie statyczne Pokrycie podłogowe typu Clic System powinno być dokładnie sprawdzone przed instalacją celem eliminacji ewentualnych wizualnych wad produktu. W przypadku wykrycia niepokojących oznak na produkcie proszę o kontakt z przedstawicielstwem firmygerflor przed rozpoczęciem instalacji. Instalacja bezklejowa: <500m 2 (dla większych powierzchni prosimy stosować klejenie) Warunki układania maksymalne obciążenie nie powinno wynosić więcej niż 200kg/stałe układać przy temp. poniżej 20 o C tylko jeśli punktowe obciążenie nie przekracza 30kg/cm 2 Temperatura Odporność na obciążenie statyczne Instalacja klejona: Warunki układania wtedy gdy temperatura w czasie instalacji może przekroczyć 20 o C maksymalne obciążenie nie tylko jeśli punktowe obciążenie nie powinno wynosić więcej niż przekracza 40kg/cm2 500kg/stałe Zalecamy klejenie całej powierzchni miejsc wystawionych na działanie promieni słonecznych. Klejenie powinno być również rozważane przy precyzyjnych implantacjach Użycie i Klasyfikacja produkt ten jest przeznaczony do pomieszczeń o stałej temperaturze miejsca zastosowań produktu: sklepy, butiques, centra handlowe, kawiarnie, biura 1.3. Podłoże Wymogi co do podłoża Instalacja powinna być przeprowadzona na płaskiej, czystej, mocnej, suchej i solidnej posadzce, poziom powinien wynosić <5 mm na długości 2mm, podłoże nie powinno mieć nierówności większych niż 1mm/20cm, podłoże powinno być gładkie, wszystkie wgłębienia, fugi, ubytki w podłożu, pęknięcia nie powinny przekraczać szerokości 4mm, wilgotność podłoża nie może przekraczać 7% Prace przygotowawcze na nowych posadzkach (posadzki betonowe) przygotowanie

Temperatura Odporność na obciążenie statyczne Pokrycie podłogowe typu Clic System powinno być dokładnie sprawdzone przed instalacją celem eliminacji ewentualnych wizualnych wad produktu.

2 powierzchnie powinny być dokładnie przygotowane i wolne od wszelkich zabrudzeń i zanieczyszczeń, resztek cementu, środków czyszczących, innych obcych ciał, Jeśli podłoże nie jest odpowiednie, wymagane jest zastosowanie wylewki z jastrychu na podłoże o wilgotności nie większej niż 7%, właściwości powłoki powinny być zgodne ze specyfikacją, na podłożach o wilgotności przekraczających 7%, zalecane jest zastosowanie systemów wilgotnościoodpornych zabezpieczenie pęknięć: powinny być oczyszczone przed wylaniem jastrychu bądź jeśli wykazują nierówności powyżej 1mm bądź dziur szerszych niż 4mm zabezpieczenie szpar szpary wywołane: powinny zostać zabezpieczone za pomocą warstwy jastrychu w przypadku nierówności większych niż 1mm i szpar szerszych niż 4mm, węzły konstrukcyjne: działanie jak w przypadku zabezpieczenia pęknięć Instniejące podłoże/renowacja Pokrycia z PCV w płytach kompaktowych: jeśli właściwości podłoża odpowiadają p i wiecej niż 90% podłoża jest w dobrym stanie, usuń luźne zanieczyszczenia i wykonać miejscowe naprawy jeśli jest to wymagane. Uzupełnij dziury i po wyschnięciu wypełniacza rozpocznij układanie Clic Systemu. Jeśli podłoże nie spełnia powyższych wymogów należy zerwać stare porycie i wykonać wszelkie przygotowania prowadzące do wygładzenia podłoża. Płytki ceramiczne: tak jak powyżej nie powinno być nierówności większych niż 1mm/20cm i szpar szerszych 4mm Pokrycia tekstylne: usunąć stare pokrycie, poprawić stan posadzki jeśli nie odpowiada on wymaganiom p Pokrycie z rolek PCV: jeśli podłoże spełnia wymogi p , płytki Clic System można układać bezpośrednio na wykładzinę z rolki, jeśli nie- starą wykładzinę należy usunąć i podłoże przygotować wedle wymagań. 2. Instalacja 2.1. Warunki instalacji Panele powinny być przeniesione w miejsce instalacji na 24 h przed jej rozpoczęciem (minimalna temp 10 o C, maksymalna 30 o C) Zmieszaj panele z różnych pudełek jednej partii produkcyjnej by uniknąć różnicy w odcieniach. Temperatura w trakcie instalacji powinna wynosić o C Układnie powierzchni Jeśli instrukcje nie zostały ustalone inaczej, aranżacja płytek powinna przebiegać następująco: Każde pomieszczenie powinno być rozpatrywane osobno. Panele użyte w jednym pomieszczeniu powinny pochodzić z jednej partii produkcyjnej. Instalator powinien przestrzegać instrukcji zgodnie z następującymi wskazówkami: -kierunek układania powinien przebiegać wzdłuż ściany przy głównym oknie bądź równolegle do najdłuższej ściany, -panele powinny być układane zgodnie z kierunkiem ruchu na korytarzach/ciągach komunikacyjnych, -szerokość paneli przy bokach pomieszczenia powinna być najbliższa szerokości reszty paneli Ustalanie kątów Oznacz centralny punkt pomieszczenia Sprawdź kąty przemnażając szerokość panelu wzdłuż ściany początkowej

zalecane jest zastosowanie systemów wilgotnościoodpornych zabezpieczenie pęknięć: powinny być oczyszczone przed wylaniem jastrychu bądź jeśli wykazują nierówności powyżej 1mm bądź dziur szerszych niż

3 Ułóż pierwszy i drugi rząd z dala od katów pomieszczenia celem ustabilizowania instalacji i dopiero potem ułóż trzeci rząd przy ścianie. Trzeci rząd Pierwszy rząd Drugi rząd Kierunek układania 2.4. Miejsce przy ścianie W głównych pomieszczeniach wolne miejsce przy ścianie powinno wynosić ok. 0,1%. W pomieszczeniach wyeksponowanych na działanie promieni słonecznych przestrzeń przy ścianie powinna wynosić 1cm na całości obwodu. To pomieszczenie powinno być wykończone listwami przypodłogowymi Sposoby instalacji Rozpocznij instalacje w rogu pomieszczenia Instalacja powinna być przeprowadzona wstecz w taki sposób by ostatni pale wykończony był dolnym elementem łączeniowym (clic) Możliwe są dwie metody: 1. Zrównanie szpar co trzeci rząd. Wysunięcie o 1/3 długości panelu co rząd. Zakończeniem rzędu powinien być panel o długości większej niż 25cm. 2. Nierówne. Zacznij drugi rząd końcówką ostatniego panelu z pierwszgo rzędu, itd. Ostatni panel w rzędzie nie powinien być krótszy niż 25 cm Wycinanie/Cięcie - dopasowanie paneli obwodowych (obrzeżnych) dokonuje się na zasadzie nakładki - cięcie wykonuje się nożem typu Stanley - wykonaj kilkakrotnie nacięcie - wygnij panel celem jego przełamania w pożądanym miejscu - wykończ miejsce pęknięcia nożem z zakrzywionym ostrzem usuwając wszelakie nierówności krawędzi panelu - nigdy nie wykańczaj brzegu pomieszczenia profilowaną(fazowaną) stroną panelu Warunki montażu - koniecznie sprawdź stan krawędzi panelu przed ich połączeniem - sprawdź wzdłużne dopasowanie krawędzi dwóch paneli przed ich połączeniem - panele powinny być łączone przy użyciu:

W pomieszczeniach wyeksponowanych na działanie promieni słonecznych przestrzeń przy ścianie powinna wynosić 1cm na całości obwodu. To pomieszczenie powinno być wykończone listwami przypodłogowymi. 2.

4 Młotka syntetycznego do wstępnego złączenia, najpierw węższej krawędzi, następnie jego dłuższej krawędzi Młotka miękkiego wykończeniowego zbicia/połączenia paneli GERFLOR JANSER ROMUS WOLFF Młotek syntetyczny Miejscowe klejenie Wykonywane w miejscach szczególnie eksponowanych na światło Suchy klej (typu Sigan) taśma dwustronnie klejąca Klej akrylowy Szpalta A2 300 do 350 g/m2 Klej kontaktowy Dwu-składnikowy Stare płytki tak nie Nie Stare PCV w wersji Compact Podłoże mineralne nie narażone na kapilarne naciąganie wilgocią Podłoże mineralne narażone na kapilarne naciąganie wilgocią tak tak Nie tak tak Nie nie nie tak 3. ZASTOSOWANIE W POSZEGÓLNYCH PRZESTRZENIACH

1 470 000 2.7. Miejscowe klejenie Wykonywane w miejscach szczególnie eksponowanych na światło Suchy klej (typu Sigan) taśma dwustronnie klejąca Klej akrylowy Szpalta A2 300 do

5 3.1 Listwy przypodłogowe Po zakończeniu układania paneli zalecane jest użycie listew typu Vanaflex celem wykończenia łączeń ściana- podłoga 3.2 Szpary dylatacyjne - szpary bez różnic w poziomie- sekcje RM20-5 wykończyć listwami firmy COUVRANEUF 3.3 Wykończenie krawędzi zewnętrznych Celem wykończenia krawędzi zewnętrznych podłoża wykonanego z paneli Clic System zaleca się stosowanie listew Gerflor typu H Framugi drzwiowe Połączenie paneli nie powinno wzdłuż wejścia. Celem wykonania wycięć dostosowujących kształt panelu do wymiarów framugi zaleca się stosowanie nożycy kątowych do listew z przykładnicą. Janser : Połączenie w drzwiach 2 pomieszczeń wykonanych w Creation Clic Zaleca się użycie progów wykonanych z drewna lub metalu mocowanych transparentnymi klejami celem porycia niedociągnięć instalacyjnych. 4. Użytkowanie Podłoże może być użytkowane bezpośrednio po zakończeniu instalacji Prosimy nie używać mebli wyposażonych w gumowe nóżki, podkładki. Jeśli panel uległ zniszczeniu: 5. Naprawy

3 Wykończenie krawędzi zewnętrznych Celem wykończenia krawędzi zewnętrznych podłoża wykonanego z paneli Clic System zaleca się stosowanie listew Gerflor typu H202 3.

6 Natnij róg uszkodzonego panelu nożem o prostym ostrzu, następnie nożem z ostrzem w kształcie haka. Pod kątem wyciągnij panel w miejscu odcięcia kawałka panelu. Zainstaluj nowy panel po wcześniejszym sprawdzeniu czy nienaruszona zostało połączenie innych paneli. Użyj gumowego młotka do wykonania połączenia.

Pod kątem wyciągnij panel w miejscu odcięcia kawałka panelu.
