1 Informacje projektowe dot. systemu podłogowego ELECTRAPLAN podłogi podniesione. W obecnie budowanych olbrzymich (powierzchniowo) budynkach biurowych wymóg łatwo wykonywanych (i zmienianych) instalacji elektrycznych (i wszystkich pokrewnych) jest zrozumiały. Dlatego podłogi podniesione (w żargonie elektrycznym zwane także podwójnymi, albo pływającymi) stały się rozwiązaniem systemowym powszechnie stosowanym. Dotyczy to przede wszystkim wielkich otwartych przestrzeni w biurowcach (open space). Ruszt podłogi podniesionej. Na betonowym stropie układa się najpierw stalowy ruszt, uwzględniający wymiary przyszłych płyt, kładzionych modułowo, rastrowo (zwykle w kwadratach: 600 x 600 mm). Cała przestrzeń pod płytami przeznaczona jest na wszelkie instalacje. Nas interesuje możliwość układania tam przede wszystkim wszelkich kabli i przewodów.

2 Typowy przekrój przez fragment podłogi podniesionej. Kabelki i i inne przewody (skrętki, światłowody itd.) układane pod płytą podłogi podniesionej porządkujemy, stosując pod płytami korytka blaszane lub siatkowe. Wyjścia kabli spod płyty na biurka, realizuje się poprzez przepusty kablowe (metalowe lub z tworzywa), zamontowane w płycie. Jednak nas interesuje głównie możliwość montażu, w rastrowych płytach podłogi, puszek podłogowych. Zaś w każdej puszce - zestawy gniazd instalacyjnych.

3 Widok zamontowanej puszki podłogowej w płycie podłogi. Zalety systemów podłóg podniesionych. - modułowe płyty podłogowe (zwykle 600 x 600 mm) są układane b. szybko; można po nich chodzić zaraz po wykonaniu montażu - możliwy jest bezpośredni dostęp do przestrzeni pod podłogą w każdym dowolnym miejscu - wygodna jest konserwacja (dokładanie) kabli, przewodów i pozostałych instalacji - b. elastyczne i łatwe dopasowanie podłóg do zmieniających się wymagań - najnowocześniejsze rozwiązanie w zakresie wykończenia wnętrz w przypadku przestrzeni biurowych - duża obciążalność i żywotność. A. Montaż puszek podłogowych w płycie podłogi podniesionej. Ważna informacja: do podłóg podniesionych nie potrzebna jest puszka podłogowa UDH, lecz tylko sama pokrywa uchylna. Pokrywy uchylne montowane są w przygotowanych (wycięcia) uprzednio otworach, w płycie podłogi podniesionej. Wymiary otworu są zawsze podane w kartach katalogowych poszczególnych pokryw uchylnych. Są odwzorowaniem wymiarów montażowych pokryw (+ 1 mm).

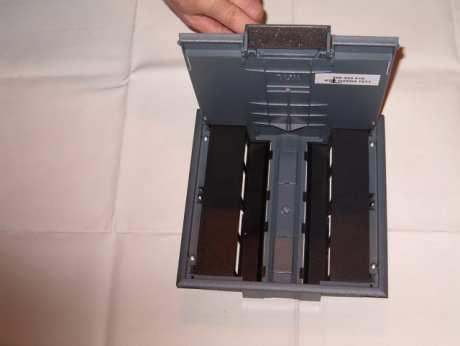

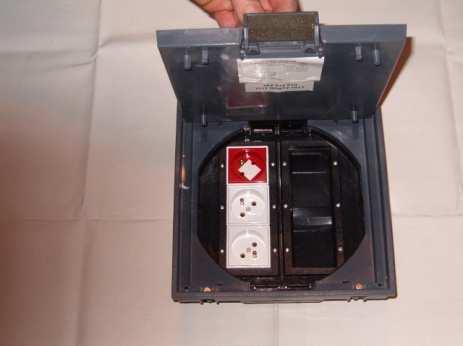

4 Ważne informacje! Należy ustalić na wstępie : 1. rodzaj płyty podłogi podniesionej (czy tradycyjna, wiórowo- żywiczna, czy np. z gipsu integralnego( Knauf Integral lub inne), 2. ustalić grubość płyty wiórowo żywicznej (lub drewnopodobnej). W zależności od rodzaju i grubości płyt, mamy do dyspozycji nast. wykonania pokryw uchylnych (różnią się tylko mocowaniami!): - KD0 - pokrywa do płyt z gipsu integralnego itp. - KD2 - pokrywa do płyt wiórowych o grubości mm, - KD3 - pokrywa do płyt wiórowych o grubości mm. Poniżej podano przykładowe zestawy pokryw uchylnych, do montażu w płycie podłogi podniesionej. Uwaga: w poniższych zestawach przyjęto przykładowo wykonanie KD3. 1. Pokrywa na 2 gniazda standardu M45 (45 x 45 mm) czyli 4 moduły pojedyńcze. Poziomy montaż 2 gniazd w pokrywie

5 Pokrywa uchylna KD3 Q02 R Puszka montażowa gniazd M 45, 4 mod. - 1 szt. GB PM4 45/90 2.Pokrywa typ E2S - na 4 gniazda M45 (8 pojedyńczych modułów). Skośny montaż gniazd. W 2 puszkach montażowych GB4 M4/45. Pokrywa uchylna KD3 E2S 542 R Puszka montażowa gniazd M 45 2 szt. GB4M4/45 3.Pokrywy na 6 gniazd standardu M 45. (12 pojedyńczych modułów).

6 3.1. Pokrywa kwadratowa Q2. Poziomy montaż gniazd, w 2 puszkach montażowych (2 x po 3 gniazda). Pokrywa uchylna KD3 Q2 R Pierścień pośredni(obniżający) min. 1 szt. GB2 ZR Puszka montażowa gniazd 2 szt. GB2 Ramka M 50, 6 mod. 2 szt. GB2 M6 Redukcja M 50/45 max. 6 szt. 3.2.Pokrywa okrągła R2. Poziomy montaż gniazd, w 2 puszkach montażowych (2 x po 3 gniazda).

7 Pokrywa uchylna KD3 R2 560 R Pierścień pośredni(obniżający) min. 1 szt. GB2 ZR Puszka montażowa gniazd 2 szt. GB2 Ramka M 50, 6 mod. 2 szt. GB2 M6 Redukcja M 50/45 max. 6 szt. 4. Pokrywy na 8 gniazd M 45 (45 x 45 mm). Wszystkie pokrywy ze skośnym montażem gniazd (b. płytkie) pokrywa kwadratowa (228 x 228 mm) typ Q2S (z 1 wypustem na kabelki) lub Q2Sd (z 2 wypustami na kable). Skośny układ gniazd w pokrywie. W 4 puszkach montażowych.

8 Pokrywa uchylna KD3 Q2S R Puszka montażowa gniazd GB4 M4/45, 4 mod. M 45 4 szt Pokrywa kwadratowa (294 x 294 mm) typ Q4. Skośny układ gniazd. 4 puszki montażowe gniazd.

9 Pokrywa uchylna KD3 Q4 594 R Puszka montażowa gniazd 4 szt. GBM Redukcja M 50/45, 2 mod. max.8 szt. 5.Pokrywa uchylna E4S na 10 gniazd M 45. (20 pojedyńczych modułów). Skośny montaż gniazd. Pokrywa uchylna KD3 E4S 538 R Puszka montażowa gniazd M 45 4 mod. GB4 M4/45-2 szt. Puszka montażowa gniazd M 45 6 mod. GB4 M6/45-2 szt.

10 6. Pokrywy uchylne na 12 gniazd M 45. (24 pojed. modułów). Poziomy układ gniazd Pokrywa prostokątna E3 (E3S). Pokrywa uchylna KDR3 E3(E3S) 539 R Puszka montażowa gniazd - 3 szt. GB3 Ramka M 45 4 mod. 6 szt. GB3 M4/ Pokrywa kwadratowa Q3 (poziomy układ gniazd ).

11 Pokrywa uchylna KDR3 Q3 593 R Puszka montażowa gniazd 3 szt. GB3 Ramka M 45, 4 mod. 6 szt. GB3 M4/ Pokrywa okrągła R3 (poziomy układ gniazd ).

12 Pokrywa uchylna KDR3 R3 R Puszka montażowa gniazd 3 szt. GB3 Ramka M 45, 4 mod. 6 szt. GB3 M4/ Pokrywa kwadratowa Q2St. Poziomy montaż gniazd (w 3 puszkach montażowych). Pokrywa z 2 wypustami na kabelki. Pokrywa uchylna KD3 Q2St 569 R Puszka montażowa gniazd GBPM8S, 8 mod. M 45 3 szt.

13 B. Przepusty kablowe z tworzywa, okrągłe, do podłóg podwójnych (podniesionych). Przepusty okrągłe, wpuszczane w przygotowany otwór w płycie podłogi podniesionej. Z mocowaniem uniwersalnym do płyty i ramką ochronną (dociskającą) wykładziny. Materiał: poliamid bezhalogenowy. Zastosowanie: podłogi podniesione (lub podobne), czyszczone na sucho. W dekielku przepustu 2 uchylne wypusty na kable, leżące naprzeciw siebie. Pokrywa mocowana zatrzaskowo(poprzez obrót). Pokrywa przepustu zdejmowana na czas przeciągania kabli. Średnica zewnętrzna przepustu: d = 132 mm. Przepusty dostarczane są w 2 wykonaniach: a) do płyt podłogi podniesionej (lub innego podłoża) grubszych niż 20 mm (symbol G20), b) do płyt podłogi podniesionej (lub innego podłoża) cieńszych niż 20 mm (symbol K20). B.1. Przepusty do podłóg podwójnych o grubości płyty większej niż 20 mm; oznaczenie G20. Podłoga czyszczona na sucho.

14 B.1.1. Przepusty z wyprowadzeniem kabli. Średnica zewnętrzna (wraz z ramką dociskającą wykładzinę) wynosi: d = 132 mm. Min. zagłębienie przepustu wynosi 55 mm, zaś płyta podłogi podwójnej musi być grubsza niż 20 mm. Przepusty dostępne są w 2 kolorach: - szary: RAL 7011, - czarny: RAL Typ - oznaczenie Nr katalogowy Średnica otworu Kolor w płycie (mm) LAFK G Ø 112 szary LAFK G czarny B.2. Przepusty do podłóg podwójnych o grubości płyty mniejszej niż 20 mm; oznaczenie K20. Podłoga czyszczona na sucho. B.2.1. Przepusty z wypustami uchylnymi na kable. Dekielek przepustu posiada 2 uchylne wypusty na kable, leżące naprzeciw siebie. Dekielek jest mocowany w przepuście zatrzaskowo, poprzez jego obrót. Na czas przeciągania kabli dekielek jest zdejmowany. Średnica zewnętrzna przepustu(wraz z ramką dociskającą wykładzinę) wynosi:132 mm. Zagłębienie przepustu wynosi min.55 mm, a płyta podłogi podniesionej (lub innej płyty nośnej) winna mieć max. 20 mm.

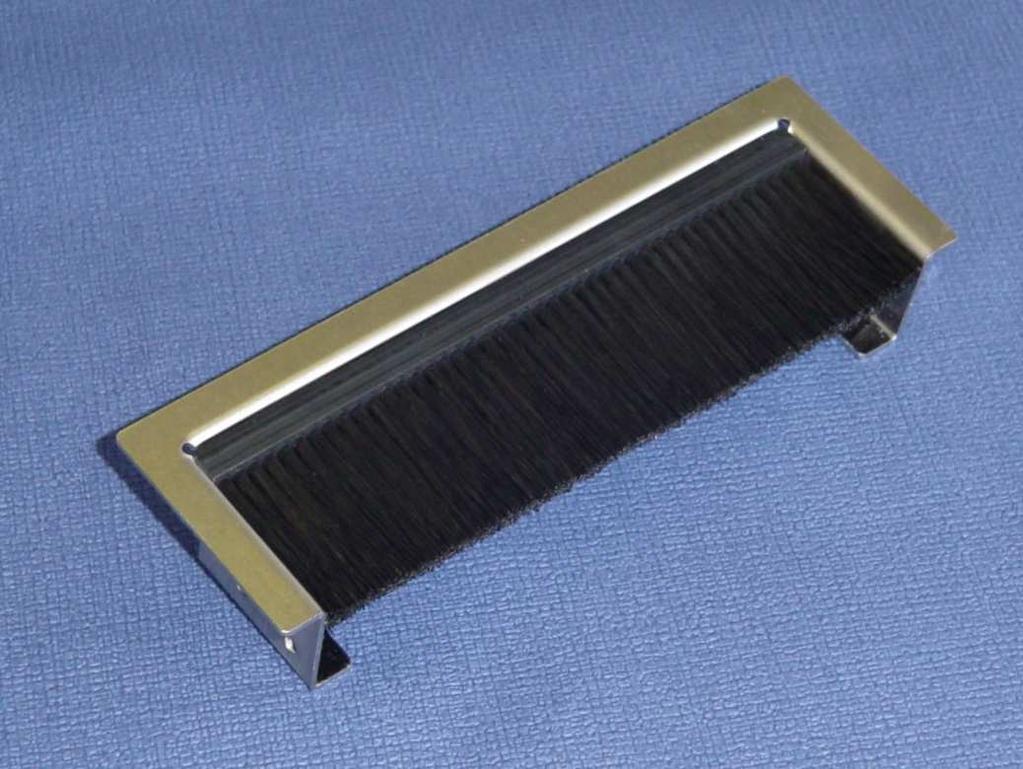

15 Przepusty dostarczane w 2 kolorach: - szarym RAL 7011, - czarnym RAL LAFK K Ø 112 szary LAFK K Ø 112 czarny C. Przepusty kablowe z blachy nierdzewnej (prod. LANZ). C.1. Przepusty montowane na obrzeżu płyty podłogi podniesionej (z boku płyty). C.1.1. Oznaczenie katalogowe: Prostokątny przepust otwarty (z 1 strony), w kształcie litery U, o wymiarach: 60 x 195 mm. Materiał: szlifowana blacha nierdzewna o grub. 1, 5 mm. Zamaskowanie otworu przepustu: szczotka w formie paska, chroniąca dodatkowo przed kurzem (pyłem). Otwór (wycięcie) pod przepust: 52 x 178 mm. Opcja: przepust na kabelki (tworzywo bezhalogenowe):

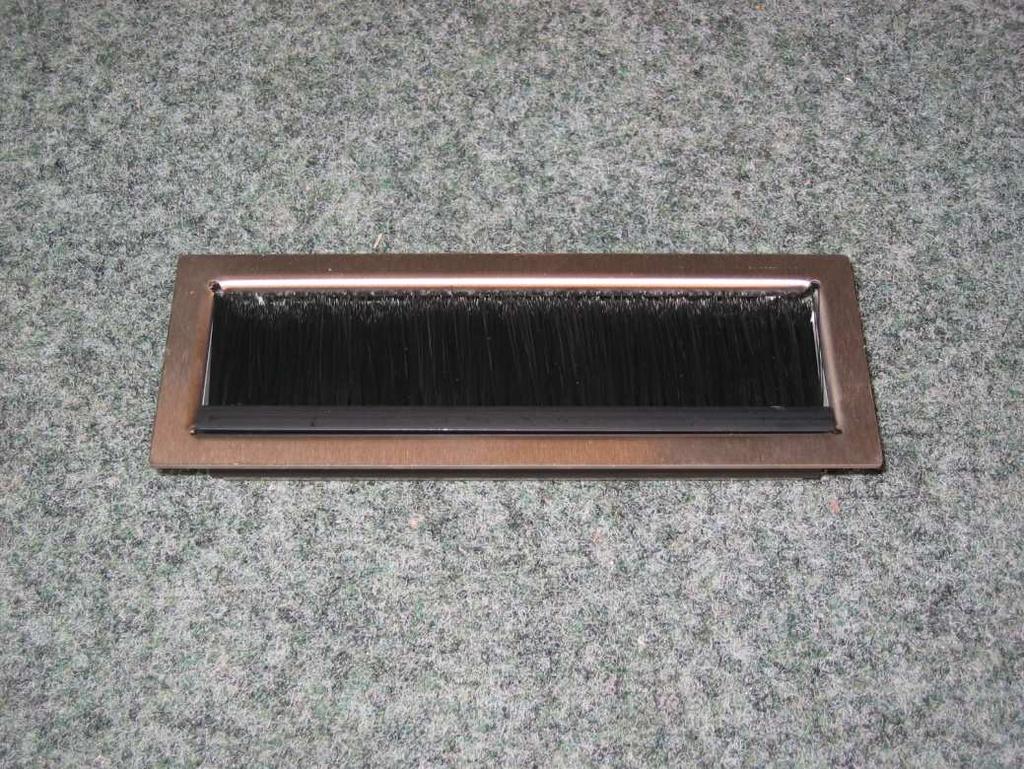

16 C.1. 2.Oznaczenie katalogowe: Prostokątny przepust kablowy zamknięty, o wymiarach: 76,5 x 195 mm. Materiał: szlifowana blacha nierdzewna o grub. 1, 5 mm. W przepuście dekielek w kształcie litery U o wym. 75 x 190 mm. Zakrycie otworu w ramie: szczotka w formie paska, chroniąca dodatkowo przed kurzem (pyłem). Otwór (wycięcie) pod przepust: 70 x 178 mm. C.2. Przepusty zamknięte, montowane w płycie podłogi podniesionej (w środku płyty). C.2.1. Oznaczenie przepustu: Prostokątny (70 x 195 mm), zamknięty przepust, ze szlifowanej stali nierdzewnej (grub. 1,5 mm). Szczotka maskująca otwór i chroniąca przed kurzem. Wycięcie pod przepust: 52 x 178 mm.

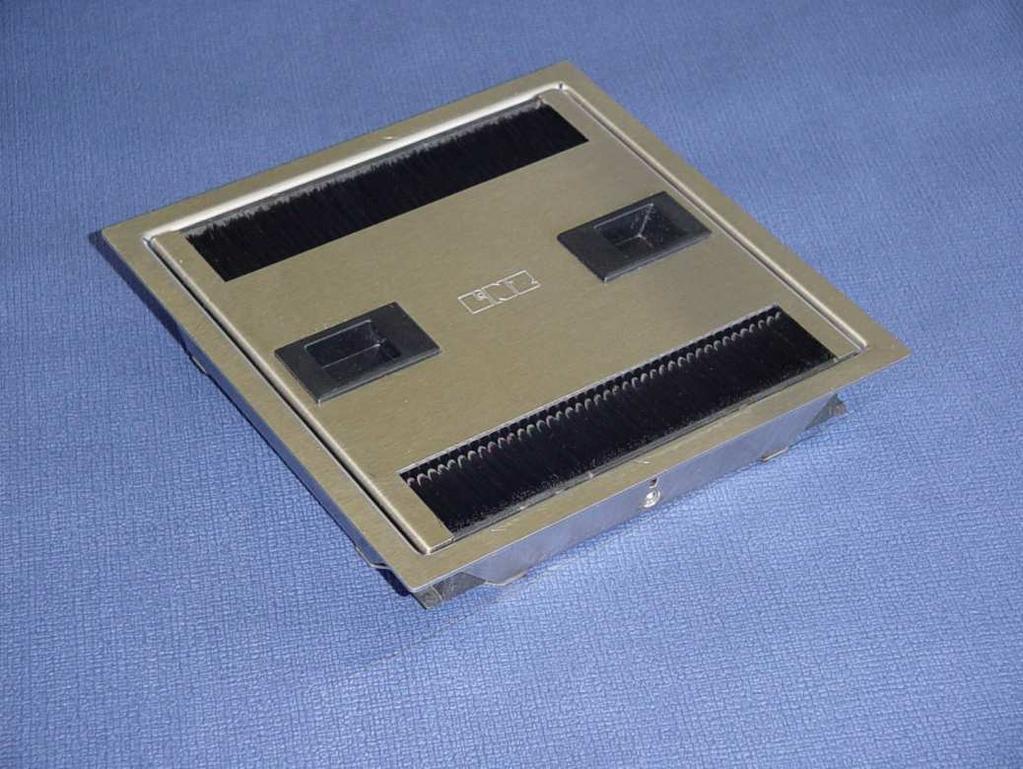

17 C.2.2. Oznaczenie przepustu: Prostokątny przepust (111 x 195 mm) ze szlifowanej blachy nierdzewnej (grub. 1,5 mm) z 2 uchwytami do wyjmowania dekielka. Wycięcie pod przepust w płycie: 96 x 178 mm. C.2.3. Oznaczenie przepustu: Kwadratowy, podwójny (195 x 195 mm) przepust ze szlifowanej blachy nierdzewnej (o grub. 1,5 mm) z 2 uchwytami do wyjmowania dekielka. Naprzeciwlegle ułożone 2 szczotki maskujące wycięcia. Dekiel można wkładać dowolnie (kwadrat). Wycięcie pod przepust w płycie: 180 x 180 mm.

18 C.3. Przepusty okrągłe. C.3.1. oznaczenie przepustu: Okrągły przepust (Ø 222 mm) ze szlifowanej stali nierdzewnej (grub. 1,5 mm). Z 2 uchwytami do wyjmowania dekielka i maskującą szczotką. Możliwość dowolnej pozycji przepustu (obrót). Wycięcie w płycie: Ø 200 mm. C.3.2. oznaczenie przepustu: Okrągły (Ø 120 mm) przepust ze szlifowanej stali nierdzewnej (grub. 1,5 mm). W dekielku szczotka maskująca. Wycięcie pod przepust: Ø120 mm. Brak w dekielku uchwytów.

19 C.3.3. oznaczenie przepustu: Okrągły (Ø 140 mm) przepust kablowy wykonany ze szlifowanej stali nierdzewnej (grub. 1,5 mm). W dekielku szczotka maskująca. Wycięcie pod przepust: Ø140 mm. Brak w dekielku uchwytów. D. Rozdzielacze podpodłogowe płaskie typ VFK punkty dystrybucyjne napięcia.

20 Rozdzielacze płaskie - są to punkty dystrybucyjne napięcia w podłodze. Umieszczane są leżąco na stropie betonowym, pod płytą podłogi technicznej (podniesionej). Służą do łatwego podłączenia (poprzez elementy wtykowe tzw. szybkozłącza) napięcia 230 V do poszczególnych pokryw uchylnych, zamontowanych w podłodze podniesionej (do podłączenie gniazd wtyczkowych 230V/16A w pokrywie uchylnej). Zasilanie rozdzielacza może być realizowane poprzez maksimum 2 przewody zasilające (średnica kabla: 9 17 mm), wprowadzane poprzez dławiki M25. Na wyjściu rozdzielacza zamontowanych może być 6 lub 12 gniazd płaskich - każde o napięciu 230V AC /16A. Do wyboru gniazda płaskie firmy Wieland typ GST 18i/3 (opcja: gniazda WAGO). D.1. Podstawowe parametry. - obudowa z blachy stalowej ocynkowanej o grub. 1 mm, - waga: ok. 1,8 kg, - wymiary obudowy: 325 x 197 x 45 mm (dł. x szer. x wys.), - napięcie zasilające rozdzielacz : 400V AC (opcja: 230V), - zaciski na wejściu podwójne: 5 x 4 mm², - wykonanie: IP 20, - norma: VDE, - wszelkie elementy z tworzywa - bezhalogenowe. D.2. Podstawowe wykonania rozdzielaczy Electraplan. Typ Ilość Kolor Producent Nr katalogowy gniazd gniazd gniazd VFK-/6 --/W 6 biały Wieland VFK-/6 SW/ 6 czarny VFK 12 --/W 12 biały VFK 12 SW/ 12 czarny VFK6/6 SW/W 6/6 czarny/biały

21 D.3. Poniżej przykładowe rozwiązania rozdzielaczy. VFK -/12 --/W VFK -/12 SW/ (12 gniazd białych) (12 gniazd czarnych) VFK 6/6 SW/W Rozdzielacz na 2 niezależne napięcia (wtyczki białe i czarne po 6 szt.). Poniżej schemat połączeń wewnętrznych rozdzielacza VFK 6/5 SW/W.

22 E. Puszki napodłogowe serii GBZ. Puszki GBZ montowane są na płycie podłogi podniesionej i dostarczane w formie prostopadłościanów.

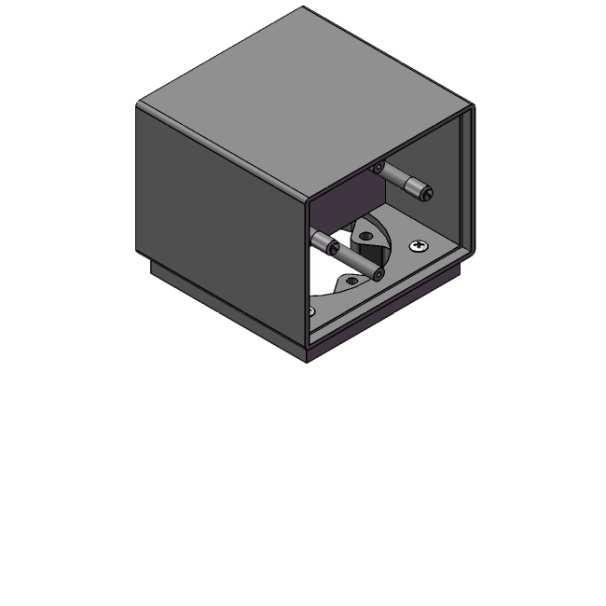

23 Materiał: poliamid bezhalogenowy. Kolorystyka: - szary (RAL 7011); jest to kolor podstawowy, - czarny (RAL 9005), - brąz (RAL 8014), - beż (RAL 1019). Puszki GBZ mocowane są do płyty podłogi podniesionej (patrz zdjęcie powyżej). Podstawowe wykonania puszek GBZ. W ofercie mamy 3 wykonania puszek GBZ: - GBZ 02 ( maks. 4 gniazda standardu M50, w 2 ramkach po 2 gniazda),

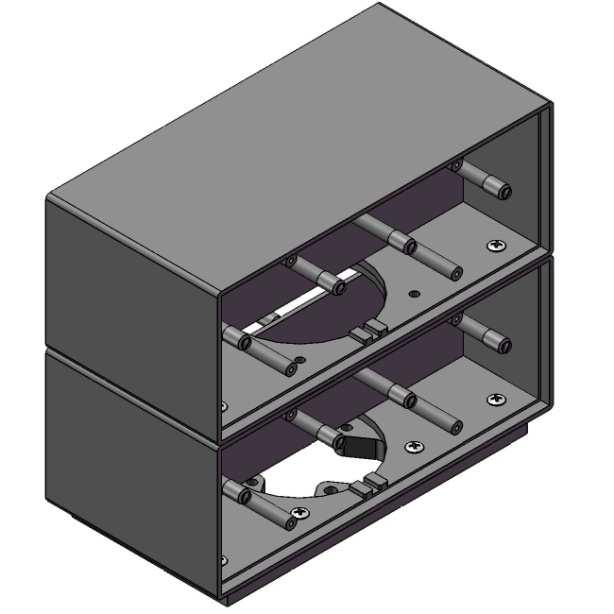

24 GBZ 04 (maks. 8 gniazd standardu M50, w 4 ramkach po 2 gniazda), - GBZ 08 (maks. 16 gniazd standardu M50); praktycznie jest to podwójna puszka GBZ 04.

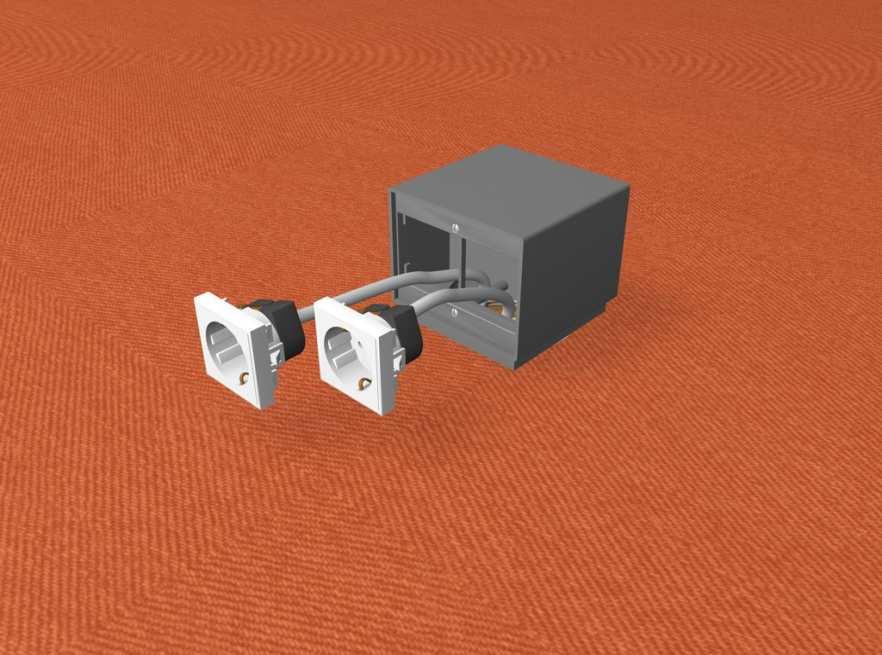

25 Najczęściej stosowane ramki pod gniazda. 1. Ramka pod 1 gniazdo (2 moduły) standardu M50 typ GBZ OM2. 2. Ramka pod 2 gniazda (4 moduły) standardu M50 typ GBZ OM4.

26 3. Ramka ślepa, pełna (zaślepka) typ GBZ OB. 4. Uwagi końcowe. - podstawowy kolor puszek GBZ oraz ramek pod gniazda: szary (RAL 7011), - zawsze przy typie puszki GBZ i ramek pod gniazda należy podać odpowiedni RAL, - numery do zamówienia poszczególnych produktów: w katalogach, - zawsze trzeba pamiętać o stosowaniu redukcji M50/45 (otwory w ramkach są w starym standardzie M50).
