Konstrukcja. II Obrazowanie i prezentacja obrazu. załącznik nr 1. Wymagane Parametry Techniczne aparatu USG

Transkrypt

1 Wymagane Parametry Techniczne aparatu USG załącznik nr 1 L.p. Wymagane parametry techniczne Wymagania Parametry oferowane 1. Oferent/Producent (podać) 2. Pełna nazwa i typ (podać) 3. Kraj pochodzenia (podać) Lp. Parametry wymagane aparatu Warunek graniczny I Konstrukcja 1. cyfrowy aparat ultrasonograficzny z kolorowym Dopplerem. 2. Aparat fabrycznie nowy, nieużywany. Wymagany rok produkcji: 2012 lub Zasilanie 230V 50Hz ±10% 16A 4. Konstrukcja i oprogramowanie oferowanej wersji aparatu wprowadzone do produkcji i eksploatacji w latach Przetwornik co najmniej 12-bitowy 6. Cyfrowy system formowania wiązki ultradźwiękowej. 7. Ilość niezależnych aktywnych kanałów nadawczych min Ilość niezależnych aktywnych kanałów odbiorczych min Ilość aktywnych gniazd głowic obrazowych: min Dynamika systemu min.230 db 11. Monitor LCD o wysokiej rozdzielczości bez przeplotu. Przekątna ekranu minimum 15 cali. Możliwość obrotu ekranu monitora w płaszczyźnie poziomej i pionowej 12. Ruchomy pulpit sterowniczy 13. Dotykowy, programowalny panel sterujący LCD o wielkości min. 10 cali 14. Zakres częstotliwości pracy USG: co najmniej od 2 MHz do 15 MHz. 15. Liczba obrazów pamięci dynamicznej (tzw. Cine-loop): min klatek. 16. Możliwość uzyskania dynamicznych obrazów po zamrożeniu ze zmianą prędkości odtwarzania (tzw. Cine-loop) 17. Możliwość uzyskania sekwencji Cine-loop w trybie 4B tj. co najmniej 4 niezależnych sekwencji Cineloop jednocześnie na jednym obrazie 18. Pamięć dynamiczna dla trybu M-mode lub D-mode min. 50 sek. 19. Zakres regulacji głębokości pola obrazowego min. 0,5-30 cm 20. Ilość ustawień wstępnych (tzw. Presetów) programowanych przez użytkownika: minimum Podstawa jezdna z czterema obrotowymi kołami z możliwością blokowania każdego z kół II Obrazowanie i prezentacja obrazu 22. Kombinacje prezentowanych jednocześnie obrazów. Min. a B, b B + B c 4 B d M

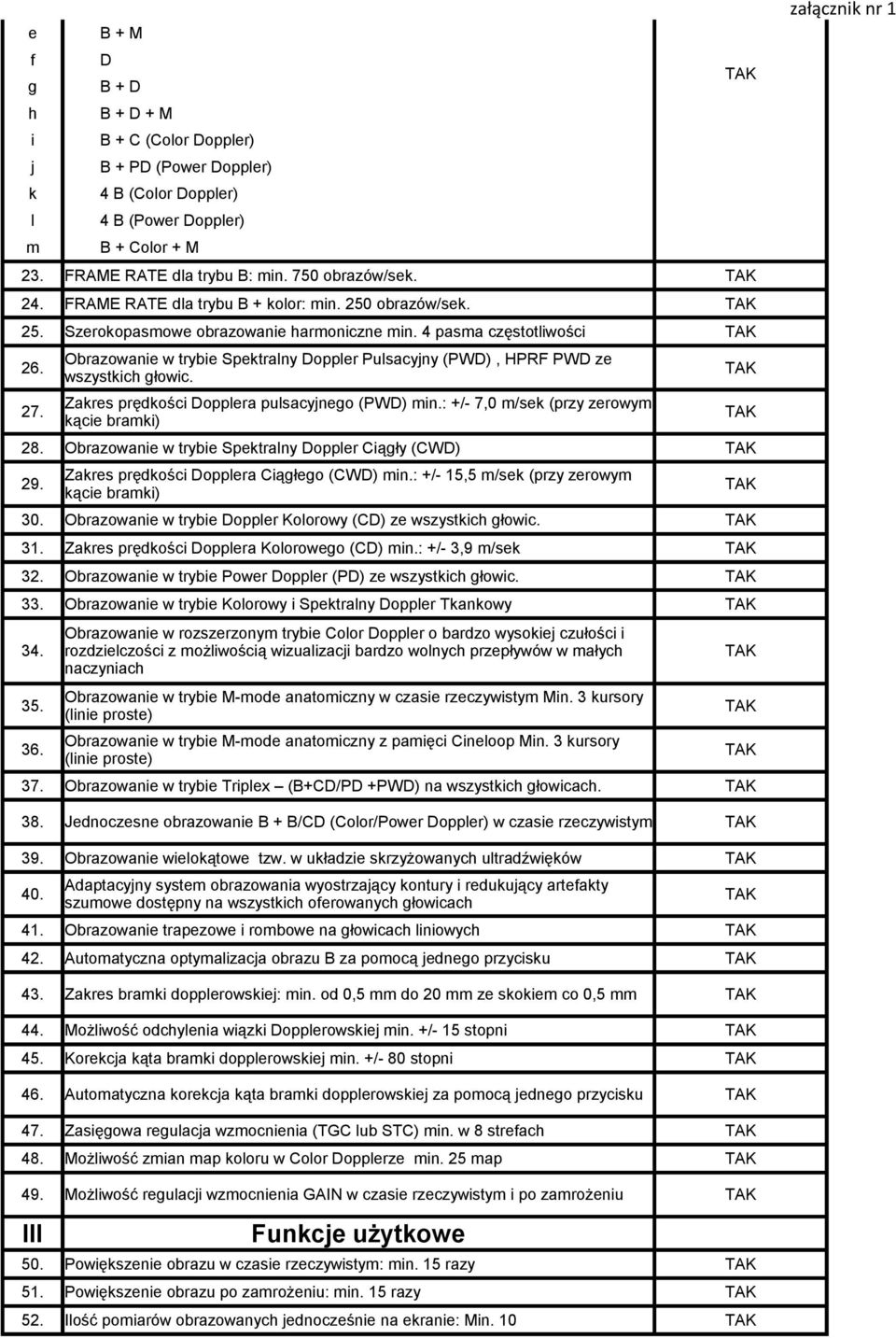

2 e B + M f D g B + D h B + D + M i B + C (Color Doppler) j B + PD (Power Doppler) k 4 B (Color Doppler) l 4 B (Power Doppler) m B + Color + M 23. FRAME RATE dla trybu B: min. 750 obrazów/sek. 24. FRAME RATE dla trybu B + kolor: min. 250 obrazów/sek. 25. Szerokopasmowe obrazowanie harmoniczne min. 4 pasma częstotliwości Obrazowanie w trybie Spektralny Doppler Pulsacyjny (PWD), HPRF PWD ze 26. wszystkich głowic. Zakres prędkości Dopplera pulsacyjnego (PWD) min.: +/- 7,0 m/sek (przy zerowym 27. kącie bramki) 28. Obrazowanie w trybie Spektralny Doppler Ciągły (CWD) Zakres prędkości Dopplera Ciągłego (CWD) min.: +/- 15,5 m/sek (przy zerowym 29. kącie bramki) 30. Obrazowanie w trybie Doppler Kolorowy (CD) ze wszystkich głowic. 31. Zakres prędkości Dopplera Kolorowego (CD) min.: +/- 3,9 m/sek 32. Obrazowanie w trybie Power Doppler (PD) ze wszystkich głowic. 33. Obrazowanie w trybie Kolorowy i Spektralny Doppler Tkankowy Obrazowanie w rozszerzonym trybie Color Doppler o bardzo wysokiej czułości i 34. rozdzielczości z możliwością wizualizacji bardzo wolnych przepływów w małych naczyniach Obrazowanie w trybie M-mode anatomiczny w czasie rzeczywistym Min. 3 kursory 35. (linie proste) Obrazowanie w trybie M-mode anatomiczny z pamięci Cineloop Min. 3 kursory 36. (linie proste) 37. Obrazowanie w trybie Triplex (B+CD/PD +PWD) na wszystkich głowicach. załącznik nr Jednoczesne obrazowanie B + B/CD (Color/Power Doppler) w czasie rzeczywistym 39. Obrazowanie wielokątowe tzw. w układzie skrzyżowanych ultradźwięków 40. Adaptacyjny system obrazowania wyostrzający kontury i redukujący artefakty szumowe dostępny na wszystkich oferowanych głowicach 41. Obrazowanie trapezowe i rombowe na głowicach liniowych 42. Automatyczna optymalizacja obrazu B za pomocą jednego przycisku 43. Zakres bramki dopplerowskiej: min. od 0,5 mm do 20 mm ze skokiem co 0,5 mm 44. Możliwość odchylenia wiązki Dopplerowskiej min. +/- 15 stopni 45. Korekcja kąta bramki dopplerowskiej min. +/- 80 stopni 46. Automatyczna korekcja kąta bramki dopplerowskiej za pomocą jednego przycisku 47. Zasięgowa regulacja wzmocnienia (TGC lub STC) min. w 8 strefach 48. Możliwość zmian map koloru w Color Dopplerze min. 25 map 49. Możliwość regulacji wzmocnienia GAIN w czasie rzeczywistym i po zamrożeniu III Funkcje użytkowe 50. Powiększenie obrazu w czasie rzeczywistym: min. 15 razy 51. Powiększenie obrazu po zamrożeniu: min. 15 razy 52. Ilość pomiarów obrazowanych jednocześnie na ekranie: Min. 10

3 53. Pomiar odległości, obwodu, pola powierzchni, objętości 54. Przełączanie głowic z klawiatury 55. Podświetlane klawisze kodowane w min. 2 kolorach załącznik nr Automatyczny obrys spektrum Dopplera oraz przesunięcie linii bazowej i korekcja kąta bramki Dopplerowskiej - dostępne w czasie rzeczywistym i po zamrożeniu 57. Raporty z badań z możliwością zapamiętywania raportów w systemie 58. Pełne oprogramowanie do badań: a) Kardiologicznych b) Naczyniowych c) Brzusznych d) Małych narządów e) Mięśniowo-szkieletowych f) Pediatrycznych IV Archiwizacja obrazów 58. Wewnętrzny system archiwizacji z zapisem obrazów na dysku twardym (min. 200 GB) i bazą pacjentów. 59. Aparat w standardzie wyposażony w zapis obrazów w formacie DICOM i wyjście do podłączenia sieci DICOM (wersja 3.0) Zapis obrazów w formatach DICOM, JPG, BMP i TIFF oraz pętli obrazowych (AVI) 60. w systemie aparatu i bezpośrednio z niego na nośnikach typu PenDrvie lub płytach CD-R/RW Możliwość jednoczesnego zapisu obrazu na wewnętrznym dysku HDD i nośniku 61. typu PenDrive oraz wydruku obrazu na printerze. Wszystkie 3 akcje dostępne po naciśnięciu jednego przycisku 62. Videoprinter czarno-biały. 63. Wbudowane wyjście USB 2.0 do podłączenia nośników typu PenDrive 64. Wbudowana karta sieciowa Ethernet 10/100 Mbps 65. Możliwość podłączenia aparatu do dowolnego komputera PC kablem sieciowych 100 Mbps w celu wysyłania danych (obrazy, raporty) 66. Możliwość podłączenia drukarki laserowej do wydruku raportów bezpośrednio z aparatu IV Głowice ultradźwiękowe 67. Głowice ultradźwiękowe (matrycowe lub wykonane w technologii zapewniającej ogniskowanie wiązki w dwóch płaszczyznach) 68. Głowica elektroniczna Convex, szerokopasmowa, ze zmianą częstotliwości pracy. a) Podać typ głowicy CONVEX 69. Zakres częstotliwości pracy: co najmniej 2,0 6,0 MHz. 70. Liczba elementów: min Kąt skanowania min. 60 st. 72. Obrazowanie harmoniczne min. 4 pasma częstotliwości 73. Głowica elektroniczna Liniowa szerokopasmowa, ze zmianą częstotliwości pracy. Podać typ. a) Podać typ głowicy Liniowej 74. Zakres częstotliwości pracy: co najmniej 4,0 13,0 MHz. 75. Liczba elementów: min Szerokość pola skanowania max. 40 mm 77. Obrazowanie harmoniczne min. 4 pasma częstotliwości 78. Obrazowanie trapezowe i rombowe

4 załącznik nr 1 Głowica elektroniczna, kardiologiczna Phased Array szerokopasmowa, ze 79. zmianą częstotliwości pracy. a) 80. Zakres częstotliwości pracy: co najmniej 1,0 5,0 MHz. 81. Liczba elementów: min Kąt obrazowania min. 90 stopni 83. Obrazowanie harmoniczne min. 4 pasma częstotliwości V Możliwości rozbudowy 84. Możliwości rozbudowy opcje (dostępne w dniu składania oferty) Możliwość rozbudowy systemu o wbudowany w aparat moduł Stress Echo + moduł 85. EKG 86. Możliwość rozbudowy systemu o funkcje Strain i Strain Rate 87. Podać typ głowicy elektroniczna, kardiologiczna Phased Array szerokopasmowa, ze zmianą częstotliwości pracy. Możliwość rozbudowy systemu o obrazowanie kinetyczne umożliwiającą automatyczny obrys wsierdzia i obliczanie frakcji wyrzutowej 88. Możliwość rozbudowy systemu o wielopłaszczyznowe głowice przezprzełykowe Możliwość rozbudowy systemu o elektroniczną głowicę Microconvex 89. Endovaginalną, min. 3,0-9,0 MHz, min. 190 elementów, kąt skanowania min. 180 stopni, obrazowanie harmoniczne min. 4 pasma częstotliwości Możliwość rozbudowy systemu o objętościową głowicę brzuszną Convex 3D/4D 90. (skanującą automatycznie), min. 3,0-9,0 MHz, min. 190 elementów, obrazowanie harmoniczne min. 4 pasma częstotliwości, prędkość skanowania min. 30 vol/sek. Możliwość rozbudowy systemu o objętościową głowicę endovaginalną 3D/4D 91. (skanującą automatycznie), min. 3,0-9,0 MHz, min. 190 elementów, obrazowanie harmoniczne min. 4 pasma częstotliwości 92. Możliwość rozbudowy systemu o automatyczny pomiar objętości w trybie 3D Możliwość rozbudowy systemu o obrazowanie w trybie wielowarstwowym z głowic 93. objętościowych tzw. obrazowanie tomograficzne min. 6 warstw 94. Możliwość rozbudowy o opcję badań z kontrastem VI Inne 95. Certyfikat CE na aparat i głowice (załączyć) Instrukcja obsługi w języku polskim i angielskim (dostarczyć przy dostawie 96. aparatu) 97. Nieodpłatna obsługa serwisowa w okresie trwania gwarancji 97. Gwarancja obejmująca cały system (aparat, głowice, printer) min. 36 miesiące Autoryzacja producenta na serwis i sprzedaż zaoferowanego aparatu USG na 98. terenie Polski (dokumenty załączyć)

5 Wartość oferowana załącznik nr 1

6 załącznik nr 1

7 załącznik nr 1

8 załącznik nr 1
