Spis lokalizacji z przynaleŝnymi im zakresami numeracyjnymi i numerami zewnętrznych linii telefonicznych POTS

Transkrypt

1 Załącznik nr 1 Spis lokalizacji z przynaleŝnymi im zakresami numeracyjnymi i numerami zewnętrznych linii telefonicznych POTS Lp. Lokalizacja Numery 1. Grudziądz, numer podkładowy numeru alarmowego 999 ul. Rydygiera 15/ numer podkładowy numeru alarmowego , , , , , , , , , , , , , , , , , , , , , , , , , , , Zakresy numeracyjne: 56641( ) 56641( ) 56641( ) 2. Grudziądz, ul. Sikorskiego 32/34 3. Grudziądz, ul. Szpitalna 6 4. Grudziądz, ul. Konstytucji 3 Maja 3/3 5. Radzyń Chełmiński, ul. Tysiąclecia Łasin, ul. Radzyńska 4 7. Dolna Grupa, ul. Akacjowa 1, Gmina Dragacz 8. Jabłonowo Pomorskie, ul. Główna ( ) , , , , , , , , , , , Zakres numeracyjny: 56641( ) Zakresy numeracyjne: 56641( ) 56641( )

2 Załącznik nr 2 Minimalne wymagania ilościowe dostarczanych central 1. Lokalizacja Grudziądz, ul. Rydygiera 15/17 - lokalny moduł 1 Lp. Parametr Ilość 1. Analogowa linia abonencka ( wybieranie dekadowe i DTMF, obsługa CLIP z 832 protokołem FSK) 2. Cyfrowa linia abonencka (dwuŝyłowa, do aparatów systemowych producenta) Cyfrowa linia abonencka ISDN styk U (dwuŝyłowa) 8 4. Cyfrowa linia abonencka ISDN styk S/T (czteroŝyłowa) 8 5. Trakt cyfrowy 30B+D z sygnalizacją DSS1 do współpracy z siecią publiczną 3 operatora 6. Trakt cyfrowy 30B+D z sygnalizacją QSIG do współpracy z centralami w 4 lokalizacjach wyszczególnionych na pozycjach 2 i 3 załącznika nr 1 oraz z centralą lokalny moduł 2-2 trakty. 7. Trakt cyfrowy 30B+D z sygnalizacją sprzęgu międzysekcyjnego do 2 połączenia z istniejącą sekcją 8. Kanały VoIP, protokół SIP, (obsługa ruchu VoIP TDM) Konto abonenckie VoIP standardu SIP System synchronizowanych zapowiedzi słownych Aparat systemowy (specyfikacja zgodnie z załącznikiem nr 4) Redundantna siłownia zasilająca centralę wraz z fabrycznie nowymi 1 akumulatorami wyprodukowanymi w 2014r, zapewniającymi minimum 8 godzin pracy awaryjnej (dwie niezaleŝne siłownie zasilające poprzez sumator jedno obciąŝenie) 13. System nagrywania rozmów (min. 30 rozmów jednocześnie) Przełącznica stacyjna zbudowana z rozłącznych łączówek Krone LSA PLUS 1 2/10 wraz ze stelaŝem o pojemności 1000 NN 15. Przełącznica liniowa zbudowana z rozłącznych łączówek Krone LSA PLUS 1 2/10 wraz ze stelaŝem o pojemności 1300 NN 16. Switch sieci LAN 10/ port 1

3 2. Lokalizacja Grudziądz, ul. Rydygiera 15/17 - lokalny moduł 2 Lp. Parametr Ilość 1. Analogowa linia abonencka ( wybieranie dekadowe i DTMF, obsługa CLIP z 368 protokołem FSK) 2. Cyfrowa linia abonencka (dwuŝyłowa, do aparatów systemowych producenta) 8 3. Trakt cyfrowy 30B+D z sygnalizacją QSIG do współpracy z centralą lokalny 2 moduł 1 4. Trakt cyfrowy 30B+D z sygnalizacją DSS1 do współpracy z siecią publiczną 1 operatora 5. Kanały VoIP, protokół SIP, (obsługa ruchu VoIP TDM) Konto abonenckie VoIP standardu SIP System synchronizowanych zapowiedzi słownych 1 8. Aparat systemowy (specyfikacja zgodnie z załącznikiem nr 4) 4 9. Redundantna siłownia zasilająca centralę wraz z fabrycznie nowymi 1 akumulatorami wyprodukowanymi nie wcześniej niŝ 2014r. zapewniającymi minimum 8 godzin pracy awaryjnej (dwie niezaleŝne siłownie zasilające poprzez sumator jedno obciąŝenie) 9. Przełącznica stacyjna zbudowana z rozłącznych łączówek Krone LSA PLUS 1 2/10 wraz ze stelaŝem o pojemności 400 NN 10. Przełącznica liniowa zbudowana z rozłącznych łączówek Krone LSA PLUS 1 2/10 wraz ze stelaŝem o pojemności 500 NN 11. Switch sieci LAN 10/ port 1 3. Lokalizacja Grudziądz, ul. Sikorskiego 32/34 Lp. Parametr Ilość 1. Analogowa linia abonencka ( wybieranie dekadowe i DTMF, obsługa CLIP z 64 protokołem FSK) 2. Cyfrowa linia abonencka (dwuŝyłowa, do aparatów systemowych producenta) 8 3. Trakt cyfrowy 30B+D z sygnalizacją DSS1 do współpracy z siecią publiczną 1 operatora 4. Trakt cyfrowy 30B+D z sygnalizacją QSIG do współpracy z centralą w 1 lokalizacji wyszczególnionej na pozycjach 1 załącznika nr 1 5. Kanały VoIP, protokół SIP, (obsługa ruchu VoIP TDM) Konto abonenckie VoIP standardu SIP System synchronizowanych zapowiedzi słownych 1 8. Aparat systemowy (specyfikacja zgodnie z załącznikiem nr 4) 4 9. Redundantna siłownia zasilająca centralę wraz z fabrycznie nowymi 1 akumulatorami wyprodukowanymi nie wcześniej niŝ 2014r. zapewniającymi minimum 8 godzin pracy awaryjnej (dwie niezaleŝne siłownie zasilające poprzez sumator jedno obciąŝenie) 10. Przełącznica stacyjna zbudowana z rozłącznych łączówek Krone LSA PLUS 1 2/10 wraz ze stelaŝem o pojemności 150 NN 11. Przełącznica liniowa zbudowana z rozłącznych łączówek Krone LSA PLUS 1 2/10 wraz ze stelaŝem o pojemności 200 NN 12. Switch sieci LAN 10/ port 1

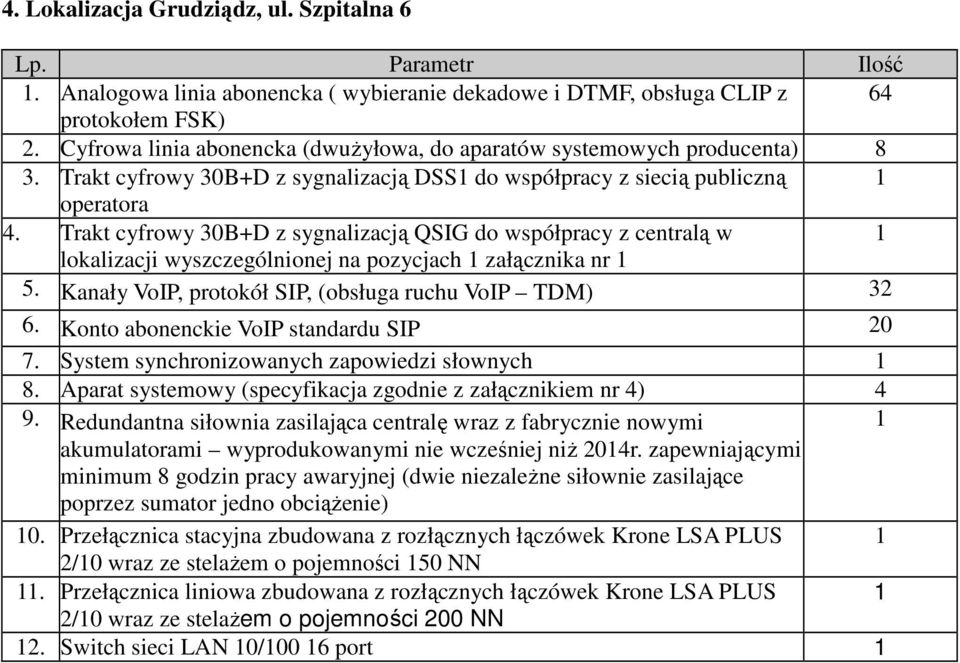

4 4. Lokalizacja Grudziądz, ul. Szpitalna 6 Lp. Parametr Ilość 1. Analogowa linia abonencka ( wybieranie dekadowe i DTMF, obsługa CLIP z 64 protokołem FSK) 2. Cyfrowa linia abonencka (dwuŝyłowa, do aparatów systemowych producenta) 8 3. Trakt cyfrowy 30B+D z sygnalizacją DSS1 do współpracy z siecią publiczną 1 operatora 4. Trakt cyfrowy 30B+D z sygnalizacją QSIG do współpracy z centralą w 1 lokalizacji wyszczególnionej na pozycjach 1 załącznika nr 1 5. Kanały VoIP, protokół SIP, (obsługa ruchu VoIP TDM) Konto abonenckie VoIP standardu SIP System synchronizowanych zapowiedzi słownych 1 8. Aparat systemowy (specyfikacja zgodnie z załącznikiem nr 4) 4 9. Redundantna siłownia zasilająca centralę wraz z fabrycznie nowymi 1 akumulatorami wyprodukowanymi nie wcześniej niŝ 2014r. zapewniającymi minimum 8 godzin pracy awaryjnej (dwie niezaleŝne siłownie zasilające poprzez sumator jedno obciąŝenie) 10. Przełącznica stacyjna zbudowana z rozłącznych łączówek Krone LSA PLUS 1 2/10 wraz ze stelaŝem o pojemności 150 NN 11. Przełącznica liniowa zbudowana z rozłącznych łączówek Krone LSA PLUS 1 2/10 wraz ze stelaŝem o pojemności 200 NN 12. Switch sieci LAN 10/ port 1

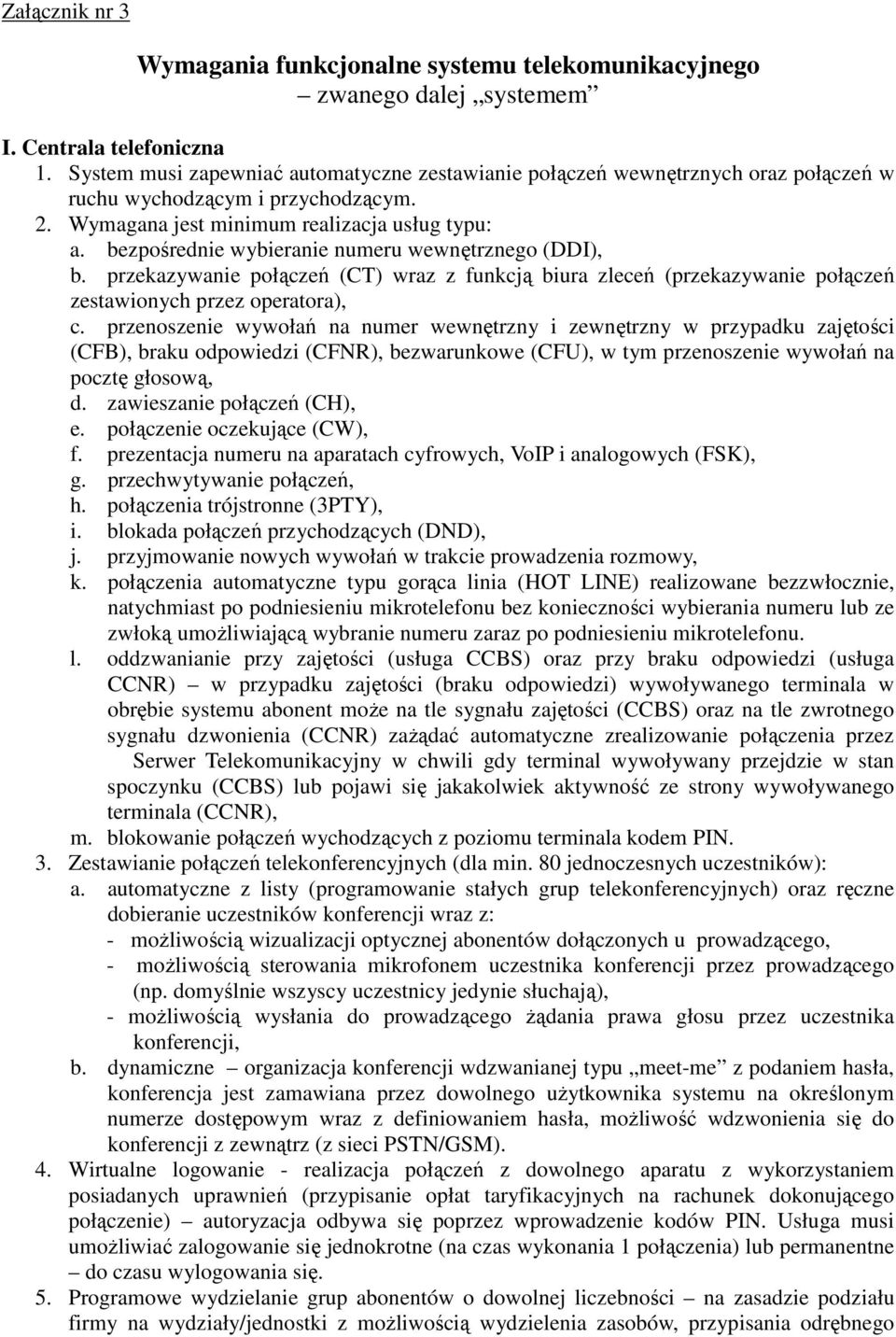

5 Załącznik nr 3 Wymagania funkcjonalne systemu telekomunikacyjnego zwanego dalej systemem I. Centrala telefoniczna 1. System musi zapewniać automatyczne zestawianie połączeń wewnętrznych oraz połączeń w ruchu wychodzącym i przychodzącym. 2. Wymagana jest minimum realizacja usług typu: a. bezpośrednie wybieranie numeru wewnętrznego (DDI), b. przekazywanie połączeń (CT) wraz z funkcją biura zleceń (przekazywanie połączeń zestawionych przez operatora), c. przenoszenie wywołań na numer wewnętrzny i zewnętrzny w przypadku zajętości (CFB), braku odpowiedzi (CFNR), bezwarunkowe (CFU), w tym przenoszenie wywołań na pocztę głosową, d. zawieszanie połączeń (CH), e. połączenie oczekujące (CW), f. prezentacja numeru na aparatach cyfrowych, VoIP i analogowych (FSK), g. przechwytywanie połączeń, h. połączenia trójstronne (3PTY), i. blokada połączeń przychodzących (DND), j. przyjmowanie nowych wywołań w trakcie prowadzenia rozmowy, k. połączenia automatyczne typu gorąca linia (HOT LINE) realizowane bezzwłocznie, natychmiast po podniesieniu mikrotelefonu bez konieczności wybierania numeru lub ze zwłoką umoŝliwiającą wybranie numeru zaraz po podniesieniu mikrotelefonu. l. oddzwanianie przy zajętości (usługa CCBS) oraz przy braku odpowiedzi (usługa CCNR) w przypadku zajętości (braku odpowiedzi) wywoływanego terminala w obrębie systemu abonent moŝe na tle sygnału zajętości (CCBS) oraz na tle zwrotnego sygnału dzwonienia (CCNR) zaŝądać automatyczne zrealizowanie połączenia przez Serwer Telekomunikacyjny w chwili gdy terminal wywoływany przejdzie w stan spoczynku (CCBS) lub pojawi się jakakolwiek aktywność ze strony wywoływanego terminala (CCNR), m. blokowanie połączeń wychodzących z poziomu terminala kodem PIN. 3. Zestawianie połączeń telekonferencyjnych (dla min. 80 jednoczesnych uczestników): a. automatyczne z listy (programowanie stałych grup telekonferencyjnych) oraz ręczne dobieranie uczestników konferencji wraz z: - moŝliwością wizualizacji optycznej abonentów dołączonych u prowadzącego, - moŝliwością sterowania mikrofonem uczestnika konferencji przez prowadzącego (np. domyślnie wszyscy uczestnicy jedynie słuchają), - moŝliwością wysłania do prowadzącego Ŝądania prawa głosu przez uczestnika konferencji, b. dynamiczne organizacja konferencji wdzwanianej typu meet-me z podaniem hasła, konferencja jest zamawiana przez dowolnego uŝytkownika systemu na określonym numerze dostępowym wraz z definiowaniem hasła, moŝliwość wdzwonienia się do konferencji z zewnątrz (z sieci PSTN/GSM). 4. Wirtualne logowanie - realizacja połączeń z dowolnego aparatu z wykorzystaniem posiadanych uprawnień (przypisanie opłat taryfikacyjnych na rachunek dokonującego połączenie) autoryzacja odbywa się poprzez wprowadzenie kodów PIN. Usługa musi umoŝliwiać zalogowanie się jednokrotne (na czas wykonania 1 połączenia) lub permanentne do czasu wylogowania się. 5. Programowe wydzielanie grup abonentów o dowolnej liczebności na zasadzie podziału firmy na wydziały/jednostki z moŝliwością wydzielenia zasobów, przypisania odrębnego

6 planu numeracyjnego, kategorii uprawnień i nawet zabronienia dzwonienia po numerach wewnętrznych pomiędzy nimi. 6. MoŜliwość kolejkowania połączeń przychodzących dla wydzielonej grupy abonentów. 7. Tworzenie grup abonentów (min. 10 grup po 30 uŝytkowników w dowolnej kombinacji abonentów) z automatyczną dystrybucją połączeń w ramach grupy zgodnie z następującymi algorytmami: a. najdłuŝej wolny abonent, b. według określonej, z góry zdefiniowanej kolejności, c. według poziomu kompetencji, d. przekierowanie do innych kolejek lub agentów. 8. Przechwytywanie połączeń w ramach grupy w przypadku wywołania na jednym z terminali abonenckich, musi być moŝliwe przejęcie tego wywołania przez dowolny inny terminal z tej samej grupy. 9. MoŜliwość tworzenia grup rozgłaszania (paging) na bazie aparatów systemowych (takŝe VoIP) aranŝowane z konsoli dyspozytorskiej - jednoczesne wprowadzanie grupy aparatów w tryb głośnomówiący przez uŝytkownika posiadającego odpowiednie uprawnienia i rozgłaszanie komunikatów. 10. MoŜliwość zdefiniowania minimum 10 róŝnych kategorii określających uprawnienia realizacji połączeń wyjściowych nadawanych poszczególnym uŝytkownikom w systemie (np. blokada połączeń wychodzących, blokada połączeń na komórki, blokada połączeń międzynarodowych itd.) 11. Tworzenie układów połączeń sekretarsko dyrektorskich oraz układów dyspozytorskich 12. Monitorowanie stanu linii abonenckich lub łączy za pomocą aparatów wyposaŝonych w klawisze programowalne z sygnalizacją optyczną lub przystawki z klawiszami programowalnymi z sygnalizacją optyczną. 13. Wejście na trzeciego dla uprzywilejowanego abonenta (operatora konsoli dyspozytorskiej) moŝliwość włączenia się w trwającą rozmowę, i następnie: a. wycofania się, b. przeprowadzenia konsultacji (zawieszenie rozmawiającego), c. przejęcia rozmówcy (odrzucenie rozmawiającego), d. rozbicia rozmowy (rozłączenie rozmawiających). 14. Tworzenie dowolnego planu numeracyjnego, numeracja wewnętrzna od 1 do 8 cyfr, moŝliwość tworzenia nieciągłej numeracji, połączenia do sieci publicznej przez dowolny prefiks. 15. Kierowanie połączeń wychodzących zgodnie z regułą najniŝszego kosztu tzw. funkcjonalność LCR (ang. Least Cost Routing). 16. Oferowanie na liniach miejskich tonowego wybierania numerów wewnętrznych bez udziału operatora na tle informacyjnej zapowiedzi słownej (tzw. DISA) oraz moŝliwość blokowania tej funkcji w stosunku do wybranych numerów wewnętrznych. 17. Wykrywanie sygnału faksu na liniach miejskich w celu skierowania połączeń na terminale faksowe. 18. Zestawienie połączeń pomiędzy abonentami wewnętrznymi i liniami miejskimi z udziałem stanowiska operatora lub bez jego udziału. 19. Obsługa standardowych protokołów VoIP - SIP, H Obsługa kodeków VoIP co najmniej G711, G Wymóg udostępniania interfejsu do współpracy z zewnętrznymi aplikacjami typu CTI, wymagana jest minimum obsługa protokołu TAPI. 22. MoŜliwość zastosowania aplikacji CTI producenta systemu umoŝliwiającej sterowanie połączeniami i usługami aplikacja musi być instalowana na komputerach uŝytkowników. 23. Wraz z systemem musi być dostępna aplikacja telefonu programowego (tzw. softphone ) producenta Serwera Telekomunikacyjnego instalowana na komputerach uŝytkowników umoŝliwiająca realizowanie połączeń głosowych.

7 24. System musi zapewniać ciągłą rejestrację zdarzeń taryfikacyjnych, statystycznych i diagnostycznych bez moŝliwości wyłączenia tej funkcji przez administratora. 25. System musi zapewniać rejestrację danych o połączeniach wychodzących, przychodzących i tranzytowych, umoŝliwiających pełną taryfikację połączeń oraz rozliczanie opłat w tym rozliczanie sekundowe. 26. System musi zapewniać rejestrację danych o połączeniach udanych (zrealizowanych) i połączeniach nieudanych. 27. System musi posiadać aplikację pozwalającą na analizowanie przebiegów sygnalizacyjnych dla sygnalizacji cyfrowych z kanałem wspólnym dla minimum: - analiza sygnalizacji dla protokołu DSS1 - prezentacja wiadomości sygnalizacyjnych warstwy 2-ej i 3-ej zarówno na styku międzywęzłowym PRI jak i na styku abonenckim BRI. - sygnalizacja QSIG 28. System musi przekazywać do stanowiska zarządzania, na bieŝąco, informacje o wszystkich alarmach w systemie i inne dane o charakterze statystycznym. System zarządzania musi posiadać interfejs graficzny w języku polskim. 29. Konfiguracja systemu musi odbywać się z poziomu dedykowanej, graficznej aplikacji pracującej pod systemami MS Windows 2000/XP/Vista/7/8. Niedopuszczalne jest uŝywanie aplikacji wykorzystujących przeglądarki www. do konfiguracji systemu II. Sieciowanie central telefonicznych 1. Poszczególne moduły i sekcje muszą tworzyć jeden, spójny, autonomiczny zsieciowany system central 2. Sieciowanie poszczególnych węzłów/modułów musi być moŝliwe zarówno w oparciu o łącza E1 (przy pomocy protokołów DSS1, QSIG) jak i kanały VoIP 3. Zsieciowany system central obejmujący wszystkie obiekty powinien cechować się między innymi: 1. jedną wielomodułową konfiguracyjną bazą danych i jednym systemem zarządzania, 2. jednym systemem licencyjnym, 3. jednym planem numeracyjnym, 4. moŝliwością przechodzenia uŝytkowników pomiędzy centralami, logowaniem się na dowolnych terminalach (numery/konta uŝytkowników nie mogą być skojarzone na sztywno z łączami), 5. moŝliwością budowania rozproszonych układów sekretarsko-dyrektorskich, 6. aparat systemowy musi posiadać moŝliwość podglądu stanu dowolnego abonenta lub łącza w dowolnym module sieciowym. III. Podsystem taryfikacji 1. Podsystem taryfikacji musi posiadać interfejs obsługi w języku polskim oraz realizować niŝej wymienione funkcje gromadzenia informacji o połączeniach, spełniające wymogi określone w ustawie Prawo Telekomunikacyjne 2. Podsystem musi posiadać funkcję umoŝliwiającą przekazywanie do systemu zarządzania informacji o stanie pobierania danych taryfikacyjnych. 3. Podsystem musi mieć wbudowany moduł weryfikacji ciągłości danych oraz poprawności bazy danych. 4. Oprogramowanie musi umoŝliwiać wykonywanie obliczeń taryfikacyjnych oraz ich wydruk dla: - pojedynczego abonenta fizycznego/wirtualnego, - grupy abonentów fizycznych/wirtualnych, - ośrodków kosztów wg podziału obowiązującego w systemie organizacyjnym Zamawiającego - rozmów zestawianych przez biuro zleceń,

8 - rozmów zestawianych w trybie usług, - wszystkich abonentów modułu fizycznych/wirtualnych, - wszystkich abonentów centrali sieciowej fizycznych/wirtualnych, - danych billingowych połączeń wychodzących i przychodzących 5. Kryteria taryfikacji: - zmienna cena za jednostkę rozliczeniową, - zmienna cena za stałą jednostkę czasu, - indywidualnie dobierana jednostka rozliczeniową dla abonenta/grupy, - dowolnie definiowany koszt połączenia dla kaŝdego operatora indywidualnie, - rozliczenia według jednostek rozliczeniowych: jednostka czasowa (równieŝ rozliczenia sekundowe) lub jednostka impulsowa, 6. Podsystem taryfikacyjny musi pozwalać na generowanie raportów szczegółowych i skróconych oraz zestawień dla pojedynczego abonenta lub grupy abonentów zawierających koszt w zadanym okresie z rozbiciem na kierunki. Okres objęty raportem musi dać się skonfigurować poprzez podanie początku i końca (data i godzina z dokładnością do 1 sekundy). 7. Podsystem taryfikacyjny musi dawać moŝliwość zapisywania raportów w postaci plików PDF. W przypadku duŝej liczby rekordów zawartych w raporcie, musi istnieć moŝliwość jego podziału na kilka plików. 8. Podsystem taryfikacyjny musi udostępniać w trybie on-line w ramach dostarczonego oprogramowania danych taryfikacyjnych na serwerze minimum przez okres 12 miesięcy. IV. Nagrywanie rozmów 1. System telekomunikacyjny w lokalizacji 1 wg załącznika nr 1 musi być wyposaŝony w platformę rejestrującą treść rozmów spełniającą następujące kryteria: 1. minimum 30 jednocześnie nagrywanych połączeń 2. rejestrację rozmów przychodzących i wychodzących z centrali 3. moŝliwość definiowania przez uŝytkownika numerów wewnętrznych centrali, które mają być rejestrowane 4. musi zapewniać przechowywanie zarejestrowanych rozmów co najmniej 3 lata 5. musi być wyposaŝony w automatyczny backup danych (minimum dwa dyski twarde) 6. moŝliwość kopiowania zarejestrowanych treści na zewnętrzny nośnik danych 7. moŝliwość eksportu rozmów w postaci plików *.mp3 2. Platforma rejestrująca treść rozmów musi współpracować z dedykowanym oprogramowaniem o następujących cechach: program typu desktop (nie poprzez przeglądarkę www) pracujący w środowisku Windows XP/Vista/7/8 program pracujący w sieci LAN uŝytkownika moŝliwość zainstalowania wielu kopii programu program musi być wyposaŝony w mechanizmy autoryzacji uŝytkowników moŝliwość dowolnego filtrowania i wyszukiwania nagrań według podstawowych kryteriów (data, godzina, nr abonenta A, nr abonenta B) odsłuchiwanie nagranych rozmów udostępnianie podstawowych informacji o nagraniu

9 Załącznik nr 4 Specyfikacja parametrów aparatu systemowego 1. Aparat systemowy musi pochodzić od tego samego producenta co dostarczony system telekomunikacyjny 2. Aparat musi być wyposaŝony w co najmniej 35 programowalnych przycisków. 3. KaŜdy przycisk powinien mieć moŝliwość monitorowania pojedynczej linii abonenckiej lub zaprogramowania funkcji systemowej (operacje łączeniowe) 4. Przyciski muszą być wyposaŝone w optyczny wskaźnik stanu monitorowanej linii 5. Parametry elektryczne interfejsu aparatu muszą umoŝliwiać pracę aparatu na dwuŝyłowej linii abonenckiej o długości powyŝej 1 km przy załoŝeniu standardowej średnicy przewodu 0,5 mm. 6. Wymaga się aby aparat zasilany był z centrali telefonicznej (tą samą parą przewodów co para sygnałowa). Nie dopuszcza się zasilania aparatu za pomocą lokalnego zasilacza. 7. Aparat musi być wyposaŝony w wyświetlacz prezentujący komunikaty i informacje systemowe w języku polskim z zachowaniem polskich czcionek. 8. Wyświetlacz musi posiadać co najmniej 4 linie po 32 znaki kaŝda. 9. Wymaga się aby aparat wyposaŝony był w zestaw głośnomówiący umoŝliwiający prowadzenie rozmowy przy odłoŝonej słuchawce. 10. Aparat musi być wyposaŝony w interfejs do podłączania słuchawkowego zestawu nagłownego. 11. Regulacja wzmocnienia akustycznych torów głosowych poszczególnych kanałów mikrotelefon, układ głośnomówiący, zestaw nagłowny. 12. MoŜliwość ustawiania róŝnych sygnałów dzwonienia oraz regulacji głośności dzwonienia 13. Wymagana jest współpraca z zewnętrzną ksiąŝką telefoniczną standardu LDAP 14. MoŜliwość definiowania lokalnie w aparacie list konferencyjnych min. 10 abonentów na pojedynczej liście. 15. Programowanie aparatu (konfiguracja przycisków) musi być moŝliwe zdalnie bez fizycznego dostępu do aparatu. Całość konfiguracji musi być zapisana w centrali telefonicznej aby stworzyć moŝliwość szybkiej wymiany aparatu bez konieczności ponownego programowania. 16. Oprogramowanie systemowe aparatu musi być dostępne w systemie i zdalnie ładowane do aparatu. 17. Do aparatu musi być moŝliwość podłączenia do aparatu dodatkowej przystawki dysponującej min. 40 przyciskami, których funkcje muszą być zgodne z przyciskami na aparacie. 18. Wymagane funkcje realizowane przez aparat: 30. powtarzanie ostatnio wybranego numeru, przycisk REDIAL 31. wyłączenie / włączenie mikrofonu, przycisk MUTE 32. przekazywanie połączeniach 33. przekazywanie połączenia ze zwrotem 34. zawieszanie połączenia 35. kolejkowanie połączeń przychodzących (osobne kolejki dla połączeń wewnętrznych i zewnętrznych) 36. historia połączeń dla kaŝdego rodzaju połączenia: wybrane numery, połączenia odebrane i nieodebrane 37. prezentacja na bieŝąco kosztu i czasu połączenia (informacje pochodzą z centrali telefonicznej) 38. realizacja połączeń uprzywilejowanych tzn. wejście na trzeciego, rozbicie połączenia 39. prezentacja na wyświetlaczu aktualnej daty i czasu (pobierana z centrali) 40. blokada operatorska aparatu

10 41. automatyczne zestawienie połączenia do abonenta uprzednio zajętego 42. automatyczne zestawianie konferencji z uprzednio przygotowanej listy

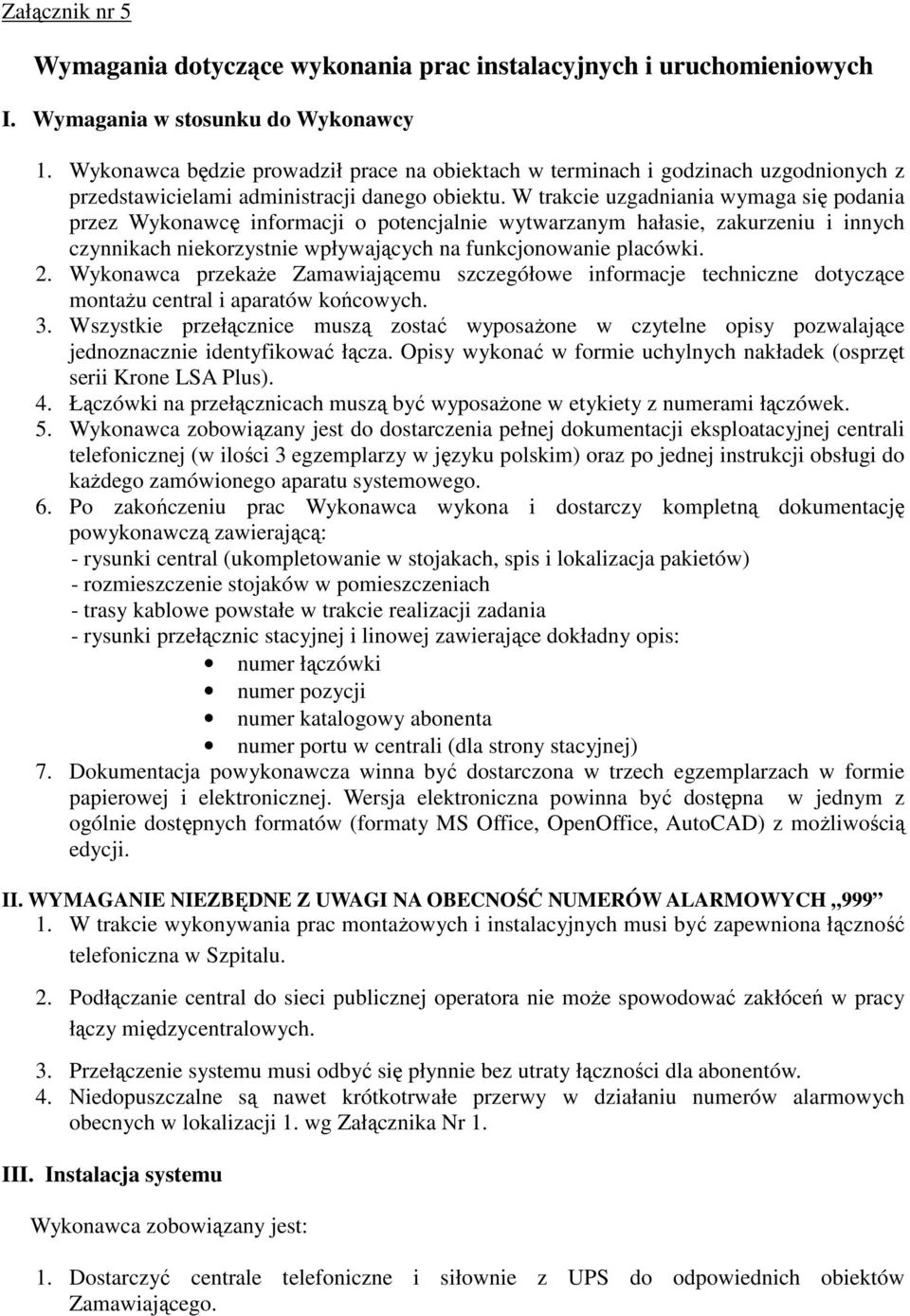

11 Załącznik nr 5 Wymagania dotyczące wykonania prac instalacyjnych i uruchomieniowych I. Wymagania w stosunku do Wykonawcy 1. Wykonawca będzie prowadził prace na obiektach w terminach i godzinach uzgodnionych z przedstawicielami administracji danego obiektu. W trakcie uzgadniania wymaga się podania przez Wykonawcę informacji o potencjalnie wytwarzanym hałasie, zakurzeniu i innych czynnikach niekorzystnie wpływających na funkcjonowanie placówki. 2. Wykonawca przekaŝe Zamawiającemu szczegółowe informacje techniczne dotyczące montaŝu central i aparatów końcowych. 3. Wszystkie przełącznice muszą zostać wyposaŝone w czytelne opisy pozwalające jednoznacznie identyfikować łącza. Opisy wykonać w formie uchylnych nakładek (osprzęt serii Krone LSA Plus). 4. Łączówki na przełącznicach muszą być wyposaŝone w etykiety z numerami łączówek. 5. Wykonawca zobowiązany jest do dostarczenia pełnej dokumentacji eksploatacyjnej centrali telefonicznej (w ilości 3 egzemplarzy w języku polskim) oraz po jednej instrukcji obsługi do kaŝdego zamówionego aparatu systemowego. 6. Po zakończeniu prac Wykonawca wykona i dostarczy kompletną dokumentację powykonawczą zawierającą: - rysunki central (ukompletowanie w stojakach, spis i lokalizacja pakietów) - rozmieszczenie stojaków w pomieszczeniach - trasy kablowe powstałe w trakcie realizacji zadania - rysunki przełącznic stacyjnej i linowej zawierające dokładny opis: numer łączówki numer pozycji numer katalogowy abonenta numer portu w centrali (dla strony stacyjnej) 7. Dokumentacja powykonawcza winna być dostarczona w trzech egzemplarzach w formie papierowej i elektronicznej. Wersja elektroniczna powinna być dostępna w jednym z ogólnie dostępnych formatów (formaty MS Office, OpenOffice, AutoCAD) z moŝliwością edycji. II. WYMAGANIE NIEZBĘDNE Z UWAGI NA OBECNOŚĆ NUMERÓW ALARMOWYCH W trakcie wykonywania prac montaŝowych i instalacyjnych musi być zapewniona łączność telefoniczna w Szpitalu. 2. Podłączanie central do sieci publicznej operatora nie moŝe spowodować zakłóceń w pracy łączy międzycentralowych. 3. Przełączenie systemu musi odbyć się płynnie bez utraty łączności dla abonentów. 4. Niedopuszczalne są nawet krótkotrwałe przerwy w działaniu numerów alarmowych obecnych w lokalizacji 1. wg Załącznika Nr 1. III. Instalacja systemu Wykonawca zobowiązany jest: 1. Dostarczyć centrale telefoniczne i siłownie z UPS do odpowiednich obiektów Zamawiającego.

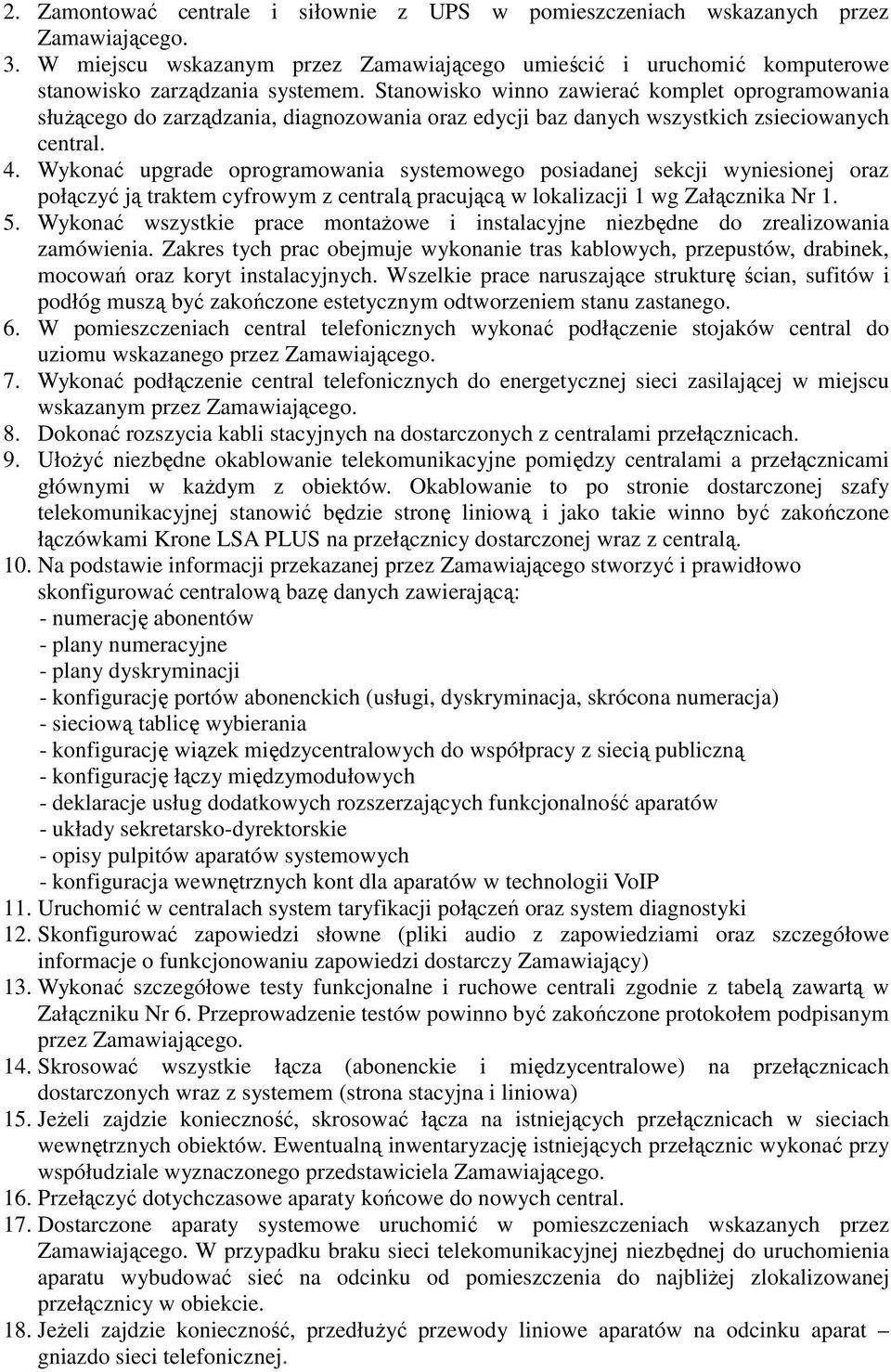

12 2. Zamontować centrale i siłownie z UPS w pomieszczeniach wskazanych przez Zamawiającego. 3. W miejscu wskazanym przez Zamawiającego umieścić i uruchomić komputerowe stanowisko zarządzania systemem. Stanowisko winno zawierać komplet oprogramowania słuŝącego do zarządzania, diagnozowania oraz edycji baz danych wszystkich zsieciowanych central. 4. Wykonać upgrade oprogramowania systemowego posiadanej sekcji wyniesionej oraz połączyć ją traktem cyfrowym z centralą pracującą w lokalizacji 1 wg Załącznika Nr Wykonać wszystkie prace montaŝowe i instalacyjne niezbędne do zrealizowania zamówienia. Zakres tych prac obejmuje wykonanie tras kablowych, przepustów, drabinek, mocowań oraz koryt instalacyjnych. Wszelkie prace naruszające strukturę ścian, sufitów i podłóg muszą być zakończone estetycznym odtworzeniem stanu zastanego. 6. W pomieszczeniach central telefonicznych wykonać podłączenie stojaków central do uziomu wskazanego przez Zamawiającego. 7. Wykonać podłączenie central telefonicznych do energetycznej sieci zasilającej w miejscu wskazanym przez Zamawiającego. 8. Dokonać rozszycia kabli stacyjnych na dostarczonych z centralami przełącznicach. 9. UłoŜyć niezbędne okablowanie telekomunikacyjne pomiędzy centralami a przełącznicami głównymi w kaŝdym z obiektów. Okablowanie to po stronie dostarczonej szafy telekomunikacyjnej stanowić będzie stronę liniową i jako takie winno być zakończone łączówkami Krone LSA PLUS na przełącznicy dostarczonej wraz z centralą. 10. Na podstawie informacji przekazanej przez Zamawiającego stworzyć i prawidłowo skonfigurować centralową bazę danych zawierającą: - numerację abonentów - plany numeracyjne - plany dyskryminacji - konfigurację portów abonenckich (usługi, dyskryminacja, skrócona numeracja) - sieciową tablicę wybierania - konfigurację wiązek międzycentralowych do współpracy z siecią publiczną - konfigurację łączy międzymodułowych - deklaracje usług dodatkowych rozszerzających funkcjonalność aparatów - układy sekretarsko-dyrektorskie - opisy pulpitów aparatów systemowych - konfiguracja wewnętrznych kont dla aparatów w technologii VoIP 11. Uruchomić w centralach system taryfikacji połączeń oraz system diagnostyki 12. Skonfigurować zapowiedzi słowne (pliki audio z zapowiedziami oraz szczegółowe informacje o funkcjonowaniu zapowiedzi dostarczy Zamawiający) 13. Wykonać szczegółowe testy funkcjonalne i ruchowe centrali zgodnie z tabelą zawartą w Załączniku Nr 6. Przeprowadzenie testów powinno być zakończone protokołem podpisanym przez Zamawiającego. 14. Skrosować wszystkie łącza (abonenckie i międzycentralowe) na przełącznicach dostarczonych wraz z systemem (strona stacyjna i liniowa) 15. JeŜeli zajdzie konieczność, skrosować łącza na istniejących przełącznicach w sieciach wewnętrznych obiektów. Ewentualną inwentaryzację istniejących przełącznic wykonać przy współudziale wyznaczonego przedstawiciela Zamawiającego. 16. Przełączyć dotychczasowe aparaty końcowe do nowych central. 17. Dostarczone aparaty systemowe uruchomić w pomieszczeniach wskazanych przez Zamawiającego. W przypadku braku sieci telekomunikacyjnej niezbędnej do uruchomienia aparatu wybudować sieć na odcinku od pomieszczenia do najbliŝej zlokalizowanej przełącznicy w obiekcie. 18. JeŜeli zajdzie konieczność, przedłuŝyć przewody liniowe aparatów na odcinku aparat gniazdo sieci telefonicznej.

13 Załącznik nr 6 Wykaz testów końcowych central telefonicznych Obiekt : Lp. Nazwa testu Ilość Wynik (+/-) 1. Obecność sygnału zgłoszenia centrali 2. Obecność sygnału dzwonienia 3. Realizacja połączeń wewnątrz centrali 4. Realizacja połączeń wychodzących do innych modułów 5. Realizacja połączeń lokalnych i strefowych do sieci publicznej 6. Realizacja połączeń międzystrefowych do sieci publicznej 7. Realizacja połączeń międzynarodowych do sieci publicznej 8. Realizacja połączeń na numery alarmowe (99X oraz 112) 9. Realizacja połączeń przychodzących z sieci publicznej 10. Realizacja połączeń przychodzących z innych modułów zsieciowanego systemu 11. Realizacja usług dodatkowych (DND, CW, CFU, CFNR, CFB, CLIP, COLP, CLIR, CP, CT, MoH itp.) 12. Test poprawności logowania aparatów VoIP 13. Obecność podstawowych sygnałów występujących w centrali (sygnał zgłoszenia, sygnał zajętości, zwrotnego wołania, MoH, sygnał kolejkowania połączeń, informacje o usługach itp.) 14. Poprawność zapisów taryfikacyjnych i diagnostycznych 15. Zapisy treści rozmów w systemie nagrywania połączeń 16. Test poprawności pracy awaryjnej przy braku zasilania 230V (sprawność akumulatorów) 17. Test przełączania sterowania centrali test układu gorącej rezerwy 18. Test funkcjonowania i prezentacji systemu alarmów

14 Załącznik nr 7 Spis lokalizacji i parametrów świadczonych usług telefonii stacjonarnej Lp. Lokalizacja Parametry usługi 1. Grudziądz, ul. Rydygiera 15/17 Porty analogowe 1200 z moŝliwością rozbudowy do 1500szt. Porty ISDN styk U 8szt. Porty systemowe 24 szt. Porty VoIP100szt. Nr podkładowy numeru alarmowego 999 2szt. Linia miejska POTS 28szt. 2. Grudziądz, ul. Sikorskiego 32/34 Porty analogowe 64szt. z moŝliwością rozbudowy do 128szt. Porty systemowe 4 szt. Porty VoIP 10szt. Linia miejska POTS 12szt. 3. Grudziądz, ul. Szpitalna 6 Porty analogowe 64szt. z moŝliwością rozbudowy do 128szt. Porty VoIP 10szt. 4. Grudziądz, Linia miejska POTS 1szt. ul. Konstytucji 3 Maja 3/3 5. Radzyń Chełmiński, Linia miejska POTS 1szt. ul. Tysiąclecia Łasin, Linia miejska POTS 1szt. ul. Radzyńska 4 7. Dolna Grupa, Linia miejska POTS 1szt. ul. Akacjowa 1, Gmina Dragacz 8. Jabłonowo Pomorskie, Linia miejska POTS 1szt. ul. Główna 22

15 Załącznik nr 8 Spis lokalizacji i parametrów dostępu do sieci Internet i sieci IP VPN Lp. Lokalizacja Sieć publiczna Internet Prywatna sieć IP VPN 1. Grudziądz, 100Mbit/s 100Mbit/s ul. Rydygiera 15/17 2. Grudziądz, 30Mbit/s ul. Sikorskiego 32/34 3. Grudziądz, 30Mbit/s ul. Szpitalna 6 4. Grudziądz, 2Mbit/s ul. Konstytucji 3 Maja 3/3 5. Radzyń Chełmiński, 2Mbit/s ul. Tysiąclecia Łasin, 2Mbit/s ul. Radzyńska 4 7. Dolna Grupa, 2Mbit/s ul. Akacjowa 1, Gmina Dragacz 8. Jabłonowo Pomorskie, ul. Główna 22 2Mbit/s Zamawiający dla usług IP VPN wymaga moŝliwości swobodnego, bezpłatnego definiowania ilości kanałów transmisyjnych oraz ich przepływności lub priorytetyzacji ruchu w ramach kaŝdego tunelu VPN. Zamawiający preferuje realizację powyŝszych usług w oparciu o jedno urządzenie dostępowe. Zamawiający oczekuje na udostępnienie wglądu poprzez stronę www do statystyk ruchowych na wszystkich łączach zarówno IP VPN jak i internetowych. Zamawiający wymaga utworzenia do 5 ( pięciu ) klas ruchu w sieci IP VPN o róŝnych parametrach QoS. Szczegóły będą ustalone z Działem Informatyki Szpitala w trakcie realizacji zamówienia.

16 Załącznik Nr 9 Dostawa, instalacja i dzierŝawa cyfrowych central abonenckich oraz świadczenie usług telekomunikacyjnych w zakresie telefonii stacjonarnej, dostępu do Internetu i przesyłu danych w technologii IP VPN Rozdział I Informacje ogólne 1. Informacja o zamawiającym Zamawiającym jest: Regionalny Szpital Specjalistyczny im. dr Wł. Biegańskiego w Grudziądzu, ul. Sikorskiego 32 ZAKRES ZADANIA: DOSTAWA, INSTALACJA, DZIERśAWA I SERWIS CYFROWYCH CENTRAL ABONENCKICH ŚWIADCZENIE USŁUG TELEFONICZNYCH ŚWIADCZENIE USŁUG DOSTĘPU DO INTERNETU ŚWIADCZENIE USŁUG DOSTĘPU DO SIECI W TECHNOLOGII IP VPN 2. Lokalizacje dotyczące realizacji przedmiotu zamówienia: 1. GRUDZIĄDZ ul. RYDYGIERA 15/17 2. GRUDZIĄDZ ul. SIKORSKIEGO 32/34 (budynek połoŝony na działce nr 15/4 w obrębie ewidencyjnym 37) 3. GRUDZIĄDZ ul. SZPITALNA 6 (budynek połoŝony na działce nr 6/13 w obrębie ewidencyjnym 38) 4. GRUDZIĄDZ ul. KONSTYTUCJI 3 MAJA 3/3 5. RADZYN CHEŁMIŃSKI ul. TYSIĄCLECIA ŁASIN ul. RADZYŃSKA 4 7. DOLNA GRUPA ul. AKACJOWA 1, GMINA DRAGACZ 8. JABŁONOWO POM. ul. GŁÓWNA 22 Zamawiający informuje, Ŝe aktualnym operatorem telekomunikacyjnym we wszystkich lokalizacjach jest NETIA SA.

17 Rozdział II Opis przedmiotu zamówienia i termin wykonania Przedmiot zamówienia 1. Dostawa, instalacja i dzierŝawa central telefonicznych a) Wymagania ogólne dla systemu telekomunikacyjnego w zakresie dotyczącym central załącznik nr 10 b) Wymagania funkcjonalne załącznik nr 3 c) Wymagania dotyczące instalacji systemu załącznik nr 5 2. Świadczenie usług telefonii stacjonarnej W ramach wykonywania usługi telekomunikacyjnej Wykonawca zapewni Zamawiającemu: stały dostęp do sieci telefonii stacjonarnej i umoŝliwi realizowanie przychodzących i wychodzących połączeń lokalnych, strefowych, międzystrefowych, międzynarodowych oraz z sieciami telefonii komórkowej. bezpłatne połączenia pomiędzy wszystkimi numerami zdefiniowanymi w załączniku nr 1, bezpłatne ewentualne przenoszenie zakresów numeracyjnych pomiędzy lokalizacjami Szpitala bezpłatne przeniesienie dotychczas uŝytkowanych zakresów numeracyjnych i numerów końcowych POTS pomiędzy operatorami, związane z ewentualną zmianą Operatora comiesięczny billing z rozbiciem na ośrodki kosztów, jedną zbiorczą fakturę za abonament, rozmowy i dzierŝawę, bezpłatną dyskryminację 0700, 0300 i 0400 transmisję faksów, naliczanie opłat za połączenia wychodzące w systemie sekundowym bez opłat za inicjację połączeń, świadczenie usługi telefonii stacjonarnej w oparciu o sieć publiczną obecnego Operatora zakończoną na przełącznicach głównych w poszczególnych lokalizacjach i dalej do urządzeń końcowych poprzez sieć wewnętrzną Zamawiającego, która jest jego własnością. niezmienioną po przełączeniu numerację telefoniczną zgodną z obecnie funkcjonującą w obiektach zgodnie z Załącznikiem Nr1. 3. Świadczenie usług dostępu do Internetu oraz dedykowanej sieci IP VPN Dane dotyczące powyŝszych usług z podziałem na lokalizacje i przepływności zawarte są w załączniku nr 8. Zamawiający dla usług IP VPN wymaga moŝliwości swobodnego, bezpłatnego definiowania ilości kanałów transmisyjnych oraz ich przepływności lub priorytetyzacji ruchu w ramach kaŝdego tunelu VPN. Zamawiający preferuje realizacje powyŝszych usług w oparciu o jedno urządzenie dostępowe.

18 Zamawiający wymaga udostępnienia wglądu poprzez stronę www do statystyk ruchowych na wszystkich uŝywanych przez siebie łączach zarówno IP VPN jak i internetowych. Zamawiający wymaga utworzenia do 5 ( pięciu ) klas ruchu w sieci IP VPN o róŝnych parametrach QoS. Szczegóły będą ustalone z Działem Informatyki Szpitala w trakcie realizacji zamówienia. Wykonawca musi przewidzieć moŝliwość rozbudowy usług dostępu do Internetu oraz do sieci IP VPN o przepływności o 50% większej w stosunku do zamawianej obecnie. 4. Termin wykonania 1. Przełączenie i przekazanie do eksploatacji nowego systemu nastąpi w uzgodnionym pomiędzy Wykonawcą i Zamawiającym terminie ale nie później niŝ 30 dni kalendarzowych od daty podpisania umowy. 2. Przekazanie do eksploatacji potwierdzone zostanie Protokołem Odbioru Końcowego. 3. Data przekazania do eksploatacji będzie równieŝ datą rozpoczęcia okresu gwarancji, serwisu, dzierŝawy sprzętu oraz świadczenia usług telefonii stacjonarnej, dostępu do Internetu oraz dostępu do IP VPN i będzie trwało nieprzerwanie przez okres trwania umowy. 5. Zobowiązania wykonawcy 1. Zamawiający Ŝąda aby wykonywane prace były zgodne z obowiązującymi przepisami BHP i P.poŜ., ochrony środowiska, oraz wytycznymi wykonania i odbioru instalacji elektrycznych i teletechnicznych. 2. Zamawiający wymaga, aby w całym zakresie realizacji zadania Wykonawca wykorzystywał materiały i urządzenia dopuszczone do obrotu i powszechnego lub jednostkowego stosowania oraz posiadające wymagane atesty, dopuszczenia, certyfikaty lub deklaracje zgodności. 6. Warunki serwisu i gwarancji przedmiotu zamówienia 1. Wykonawca musi gwarantować niezawodną pracę central przez cały okres związania umową z Zamawiającym. 2. Dla potrzeb realizacji umowy w okresie gwarancji określa się, Ŝe: Usterka niesprawność kilku portów abonenckich lub pakietów pozostająca bez istotnego wpływu na funkcjonowanie łączności danej placówki Szpitala ograniczony dostęp do internetu lub transmisji danych w lokalizacjach jak w Załączniku 1 Awaria definiowana jako niesprawność centrali powodująca znaczne utrudnienia bądź brak moŝliwości funkcjonowania łączności w obiekcie. Do awarii zaliczamy: - niesprawność wielu portów abonenckich (powyŝej połowy danego obiektu) - niesprawność jakiegokolwiek międzycentralowego traktu cyfrowego - uszkodzenie jakiegokolwiek elementu sterowania centralą - uszkodzenie elementów zasilania centrali - utratę redundancji jakiegokolwiek elementu, który jest wyposaŝony w tę cechę - utratę moŝliwości dostępu do internetu lub transmisji danych w lokalizacjach jak w Zał 1

19 3. Wykonawca musi gwarantować wyeliminowanie ewentualnych usterek i nieprawidłowości oraz usuwanie awarii bez ponoszenia dodatkowych opłat przez Zamawiającego 4. W razie wystąpienia usterki bądź awarii Wykonawca zobowiązany jest do: podjęcia działań serwisowych zmierzających do likwidacji zgłaszanego problemu w ciągu 2 (dwóch) godzin od momentu jej zgłoszenia przez Zamawiającego. usunięcia usterki w czasie maksymalnie 24 godzin usunięcia usterki maksymalnie w ciągu 2 tygodni, jeŝeli usterka wynika z awarii lub nieprawidłowości działania oprogramowania usunięcia awarii w czasie maksymalnie 12 godzin od momentu otrzymania zgłoszenia od Zamawiającego Wykonawca w ramach serwisu gwarancyjnego zapewni: usługę hotline, przy czym usługa hotline będzie świadczona całodobowo asystę techniczną świadczoną w dni robocze w godzinach 8:00-20:00, rozwiązywanie bieŝących problemów związanych z przedmiotem zamówienia. Wykonawca odpowiada za wszelkie wady, w tym prawne przedmiotu zamówienia. 5. Jednocześnie z podpisanym Protokołem Odbioru Końcowego Wykonawca przekaŝe Zamawiającemu Kartę Gwarancyjną szczegółowo opisującą warunki gwarancji oraz zawierającą tryb i miejsca gdzie naleŝy kierować zgłoszenia zauwaŝonych nieprawidłowości (nr telefonu, faksu oraz adres ). 6. Za ewentualne przyłączenie do sieci nowego numeru zewnętrznego naleŝącego do Zamawiającego Wykonawca nie będzie pobierał opłaty aktywacyjnej. 7. Zarządzanie centralami wraz z zainstalowanym oprogramowaniem umoŝliwiającym konfigurację pracy systemu, a takŝe obsługę wszystkich elementów systemu (tj. centrali głównej i central wyniesionych) po uruchomieniu i oddaniu w dzierŝawę Zamawiającemu przejmuje Wykonawca. 8. Po przekazaniu do eksploatacji nowego systemu telekomunikacyjnego Wykonawca obejmie bieŝącą obsługą i serwisem sekcję centrali będącą własnością Zamawiającego. Sekcja ta podlegała będzie takim samym (czasowym i zakresowym) działaniom serwisowym jak pozostałe moduły i sekcje dostarczone w ramach zamówienia. 9. Na Ŝyczenie Zamawiającego w czasie trwania gwarancji Wykonawca ma obowiązek dostarczenia bezpłatnie nowych wersji oprogramowania centrali, które nie zmienią jej funkcjonalności ale spowodują zoptymalizowanie lub polepszenie pracy systemu. 10. Swobodna, bezpłatna moŝliwość definiowania ilości kanałów transmisyjnych dla usług IP VPN oraz ich przepływności lub priorytetyzacja ruchu w ramach kaŝdego tunelu VPN.

20 Załącznik nr 10 Wymagania ogólne dla systemu telekomunikacyjnego w zakresie dotyczącym central 1. Wymagane jest, aby dostarczany sprzęt był wyprodukowany nie wcześniej niŝ w 2010 roku zgodnie z najnowszą dostępną technologią i wiedzą techniczną. 2. Wymaga się, aby poszczególne centrale dostarczone były w formie stojaków (szaf standardu RACK 19 ). W lokalizacji 1 (wg załącznika Nr 2) naleŝy dostarczyć przełącznicę liniową i stacyjną jako jedną oddzielną szafę. W pozostałych lokalizacjach wymaga się, aby przełącznice były zamontowane w szafie razem z centralą. 3. Pojedyncze szafy muszą być wyposaŝone w system wentylatorów wspomagany automatycznym sterowaniem ich pracą. 4. Zamawiający oświadcza, Ŝe jest właścicielem sekcji wyniesionej centrali typu DGT Millenium w technologii 3450 oraz wymaga, aby dostarczone w ramach zadania centrale w pełni współpracowały z istniejącą sekcją. Pełna współpraca oznacza m. in. przenośność numerów obsługiwanych przez tę sekcję w ramach zsieciowanego systemu oraz moŝliwość budowania układów sekretarsko-dyrektorskich i dyspozytorskich z udziałem abonentów poszczególnych sekcji i modułów. W ramach zadania Wykonawca zobowiązany będzie do takiego dostosowania istniejącej sekcji, aby zapewnić poprawną pracę w zsieciowanym systemie wielosekcyjnym systemie 5. Ze względów niezawodnościowych system musi zostać wyposaŝony w pełną redundancję elementów zasilających i sterujących. Elementy redundantne muszą pracować w trybie gorącej rezerwy. Awaryjne przełączenie na system rezerwowy nie moŝe powodować przerw w komunikacji, ani utraty danych taryfikacyjnych. 6. Przełączenie systemu w tryb pracy awaryjnej nie moŝe spowodować utraty jakiejkolwiek funkcjonalności abonenci muszą mieć ciągły dostęp do zadeklarowanych usług systemu. 7. Moduły i sekcje w kaŝdej lokalizacji zgodnie z Załącznikiem Nr 1 muszą być wyposaŝone w dwa zdublowane zasilacze typu hot swap z moŝliwością wymiany w trakcie pracy oraz posiadać dwa oddzielne obwody zasilania. 8. System musi zapewnić moŝliwość wymiany modułów w trybie hot swap, bez konieczności wyłączenia z eksploatacji całego urządzenia lub jego części. 9. Oferowany sprzęt musi zapewnić automatyczny restart, samoczynne testowanie i automatyczne uruchamiane po włączeniu zasilania lub restarcie manualnym oraz powrót do normalnej pracy bez konieczności wykonywania dodatkowych czynności przez obsługę. 10. W przypadku awarii zasilania, po jego przywróceniu, system musi uruchomić się automatycznie oraz odzyskać 100% funkcjonalności w ciągu maksimum 5 minut. 11. Ze względów bezpieczeństwa elementy sterowania centralą muszą być wykonane w technologii przestrzenno - czasowego pola komutacyjnego (TDM). 12. Ze względów bezpieczeństwa absolutnym wymogiem jest aby trakty cyfrowe stanowiące połączenie central z siecią publiczną operatora jak i połączenia pomiędzy poszczególnymi centralami w systemie były wykonane w formie dedykowanych traktów cyfrowych o przepływności 2MBit/s.

21 13. Niedopuszczalne jest, aby trakty cyfrowe, o których mowa w punkcie 12 niniejszego Załącznika realizowane były poprzez sieć pakietową (np. technologia VoIP) lub teŝ drogą radiową. 14. Zamawiający przez "punkt styku" z siecią Operatora /Dostawcy usług telekomunikacyjnych rozumie głowice kabla światłowodowego lub miedzianego zlokalizowane we wskazanych pomieszczeniach Zamawiającego, dedykowane dla skrosowania strumieni E1 lub E3, niezbędnych dla podłączenia central telefonicznych, które są przedmiotem niniejszego zmówienia. 15. Wykonawca doprowadzi do central telefonicznych dedykowane łącza zakończone po stronie Zamawiającego pojedynczymi modemami HDSL lub teŝ multiplekserami PDH. Urządzenia końcowe łączy dedykowanych muszą być zamontowane w szafach central telefonicznych. 16. Zaoferowany system musi współpracować z posiadanymi przez Zmawiającego aparatami systemowymi DGT 3490 w ilości 28 szt. W przypadku braku moŝliwości współpracy Oferent musi dostarczyć odpowiednią ilość nowych aparatów systemowych posiadających nie gorszą funkcjonalność niŝ posiadane przez Zamawiającego aparaty DGT Siłownie i UPS muszą bez jakichkolwiek ograniczeń funkcjonalności w ruchu lub funkcjonowania systemu telekomunikacyjnego zapewnić łączny czas podtrzymania pracy wszystkich urządzeń systemu w sytuacjach awaryjnych nie krótszy niŝ 8 godzin. 18. System musi zapewniać bezawaryjną pracę w pomieszczeniach bez klimatyzacji (z wentylacją grawitacyjną ). 19. Wykonawca ma realizować we wszystkich lokalizacjach zarówno usługi głosowe jak i transmisyjne po wewnętrznej infrastrukturze sieciowej, która jest własnością Zamawiającego. 20. Wszystkie aparaty końcowe analogowe i cyfrowe muszą być podłączane do centrali za pomocą jednoparowej infrastruktury sieciowej. 21. System musi zostać wyposaŝony w co najmniej jedno dedykowane komputerowe stanowisko do zarządzania, nadzoru i edycji baz danych. Stanowisko to musi umoŝliwiać takŝe bieŝący wgląd do danych taryfikacyjnych oraz diagnostycznych. 22. Stanowisko zarządzania musi umoŝliwiać obsługę wszystkich central wchodzących w skład systemu. 23. Zamawiający wymaga aby stanowisko wyposaŝone zostało w oprogramowanie pozwalające na bieŝące monitorowanie sygnalizacji międzycentralowej QSIG i DSS1 (PRA i BRA). Dostarczony analizator sygnalizacji musi posiadać interfejs w języku polskim oraz umoŝliwiać zapisywanie przebiegów sygnalizacyjnych na zewnętrznych nośnikach danych. 24. System musi być wyposaŝony w interfejs typu Ethernet słuŝący do komunikacji ze stanowiskiem zarządzania oraz zewnętrznymi aplikacjami archiwizującymi. 25. Platforma rejestrująca treść rozmów musi być zintegrowana z oprogramowaniem centrali telefonicznej wspólna obsługa przez jeden edytor. 26. System ma mieć moŝliwość zaimplementowania obsługi abonentów mobilnych zgodnie ze standardem DECT GAP i GSM. 27. System musi posiadać oprogramowanie umoŝliwiające wybór abonenta docelowego w sieci z uŝyciem najkorzystniejszej ekonomicznie drogi połączenia (LCR). 28. JeŜeli producent dostarczanych central (modułów i sekcji) przewiduje licencjonowanie pojemności systemu lub funkcjonalności oprogramowania, to do obowiązków Wykonawcy naleŝy uzyskanie takiej licencji oraz nieodpłatne przekazanie jej Zamawiającemu w uŝytkowanie na okres związania umową. 29. JeŜeli system będzie podlegał licencjonowaniu to dostarczona licencja musi obejmować całość sprzętu i oprogramowania, zawierając całkowitą funkcjonalność dostępną w zaimplementowanym oprogramowaniu oraz dostarczonym sprzęcie.
