1 Aparatura kontrolna i sygnalizacyjna RMQ-Titan

2 Stworzone dla praktycznych rozwiązań Ergonomiczna konstrukcja serii RMQ-Titan pozwala na praktyczne wykorzystanie elementów niezależnie czy będą one zainstalowane na panelach operatorskich czy szafach sterowniczych. Wysoki stopień ochrony utrzymany w większości przypadków na poziomie IP67 (a nawet IP69K) z powodzeniem nadaje się do instalowania w najbardziej wymagających środowiskach. Elementy oznaczone logo EXII2D z powodzeniem mogą pracować nawet w strefach zagrożonych wybuchem pyłu. Napędy przycisków i przełączników zostały stworzone tak, aby ich kształt był wygodny w użyciu, a lampki sygnalizacyjne zapewniały doskonałą jakość natężenia oświetlenia niezależnie od warunków panujących w otoczeniu. Ponadto zastosowanie technologii LED sprawia, że sygnalizacja jest odporna na drgania i wibracje, a jej żywotność dochodzi do godzin pracy. Kiedy bezpieczeństwo jest priorytetem niezwykle istotne jest, aby sygnalizacja była wyraźna i skuteczna. Może to w znacznym stopniu przyspieszyć reakcję obsługi na niebezpieczne sytuacje mogące mieć wpływ na bezpieczeństwo maszyn i urządzeń oraz ludzi przy nich pracujących. Intuicyjna symbolika oraz odpowiednio dobrana kolorystyka sprawiają, że wszystkie sygnały są łatwo rozpoznawalne i odczytywane w każdej sytuacji. Bogata oferta standardowych opisów i symboli może być w każdym momencie rozbudowana o indywidualne projekty tworzone przy pomocy programu Labeleditor. Wykorzystywanie w procesie tworzenia opisów technologii laserowej gwarantuje trwałość oraz najwyższą jakość na najwyższym poziomie. Wysoka uniwersalność serii RMQ- Titan zapewnia technologię pozwalającą na dowolne (indywidualne) konfigurowanie przycisków oraz przełączników pod względem sposobu działania (z samopowrotem / bez samopowrotu) przy pomocy specjalnego przełącznika lub elementów kodujących. Oznacza to jeszcze lepsze dopasowanie do potrzeb i wymagań klientów oraz znaczną oszczędność stanów magazynowych. Łatwa zmiana sposobu działania (z samopowrotem / bez samopowrotu) w napędach przycisków M22-DR Duża różnorodność pozwala na dopasowanie elementów czołowych do potrzeb nawet najbardziej wymagających klientów. Gotowe obudowy montowane według specyfikacji klienta (również w wykonaniu ATEX)

3 Przegląd systemu RMQ-Titan Z połączenia zaawansowanej technologii, nowoczesnego wzornictwa oraz jeszcze większej funkcjonalności seria aparatury kontrolno-sygnalizacyjnej RMQ-Titan stała się idealnym rozwiązaniem dla wielu systemów sterowania maszyn i urządzeń. W skład bogatej linii produktów wchodzą rozmaite wykonania: przycisków, przełączników, lampek sygnalizacyjnych, przycisków bezpieczeństwa, joysticków, sygnalizatorów dźwiękowych, potencjometrów, a także elementów mniej standardowych, jak chociażby gniazda USB i RJ45 Seria RMQ-Titan jest idealnym wyborem dla producentów OEM, integratorów systemów. Jednym słowem idealnie sprawdza się tam, gdzie nie bez znaczenia pozostaje estetyka, funkcjonalność, łatwość dostosowywania do potrzeb oraz najwyższa jakość wykonania. 1 Tabliczka opisowa czteropozycyjna 2 Przełącznik czteropozycyjny 3 Przycisk czteropozycyjny 4 Joystick 5 Przycisk bezpieczeństwa 6 Tabliczka opisowa 7 Napęd przycisku 8 Wkładka przycisku / soczewka do lampki 9 Przełącznik 10 Przełącznik z kluczykiem 11 Lampka sygnalizacyjna 12 Pierścienie czołowe Łącznik mocujący 4 14 Element stykowy / dioda LED z mocow. do płyty czołowej 15 Element stykowy / dioda LED z mocow. do ścianki tylnej 16 Łącznik mocujący 17 Obudowa 18 Wspornik teleskopowy 19 Adapter IVS do szyny montażowej 20 Obudowa do brzęczyka 21 Brzęczyk 22 Potencjometr 23 Edytor opisów (Labeleditor)

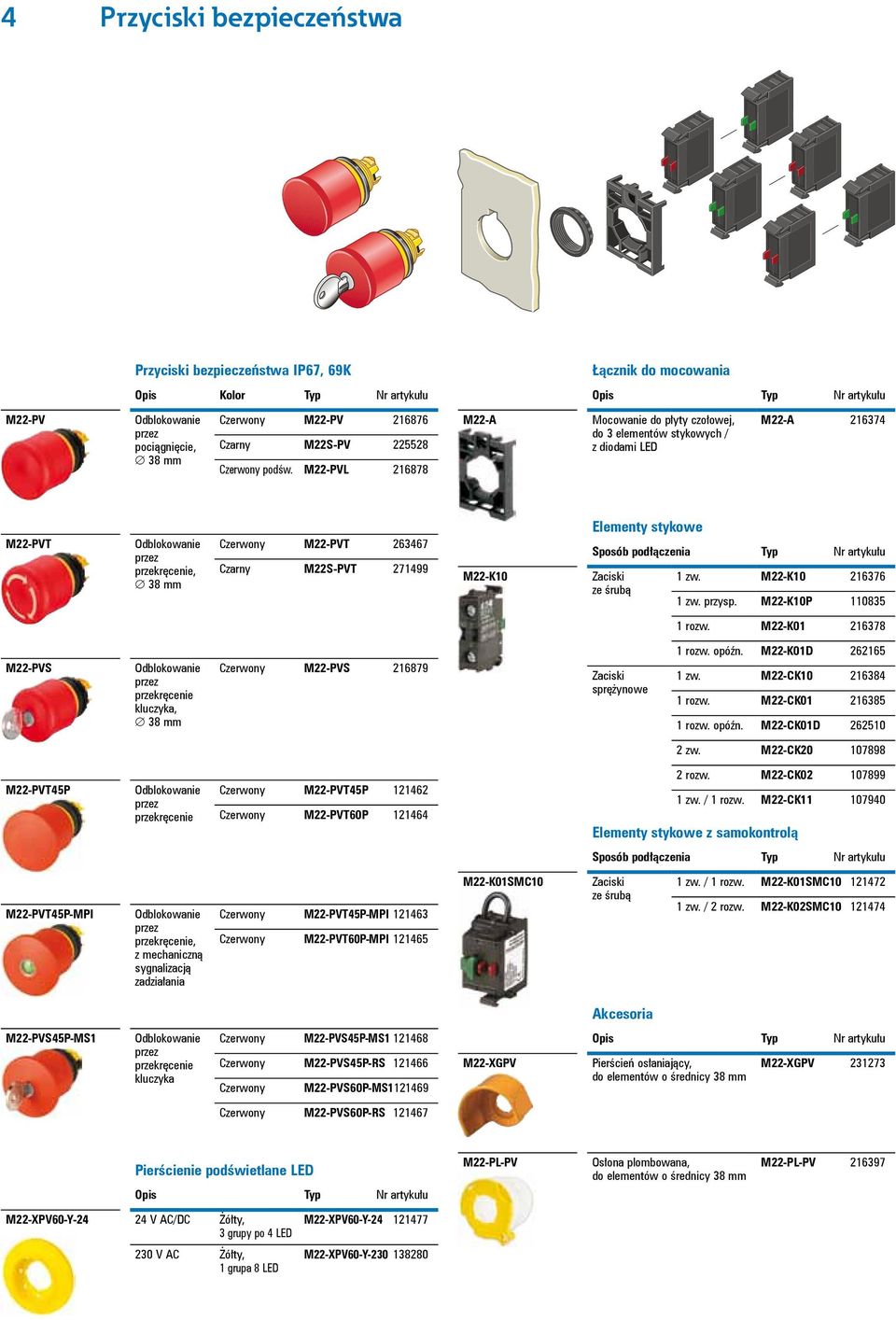

4 4 Przyciski bezpieczeństwa Przyciski bezpieczeństwa IP67, 69K Opis Kolor Typ Nr artykułu M22-PV Odblokowanie przez pociągnięcie, 38 mm Czerwony M22-PV Czarny M22S-PV Czerwony podśw. M22-PVL M22-PVT Odblokowanie przez przekręcenie, 38 mm Czerwony M22-PVT Czarny M22S-PVT M22-PVS Odblokowanie przez przekręcenie kluczyka, 38 mm Czerwony M22-PVS M22-PVT45P Odblokowanie przez przekręcenie Czerwony M22-PVT45P Czerwony M22-PVT60P z samokontrolą M22-PVT45P-MPI Odblokowanie przez przekręcenie, z mechaniczną sygnalizacją zadziałania Czerwony M22-PVT45P-MPI Czerwony M22-PVT60P-MPI M22-K01SMC10 1 zw. / 1 rozw. M22-K01SMC zw. / 2 rozw. M22-K02SMC Akcesoria M22-PVS45P-MS1 Odblokowanie przez przekręcenie kluczyka Czerwony M22-PVS45P-MS Czerwony M22-PVS45P-RS Czerwony M22-PVS60P-MS M22-XGPV Pierścień osłaniający, do elementów o średnicy 38 mm M22-XGPV Czerwony M22-PVS60P-RS Pierścienie podświetlane LED M22-PL-PV Osłona plombowana, do elementów o średnicy 38 mm M22-PL-PV M22-XPV60-Y V AC/DC Żółty, 3 grupy po 4 LED 230 V AC Żółty, 1 grupa 8 LED M22-XPV60-Y M22-XPV60-Y

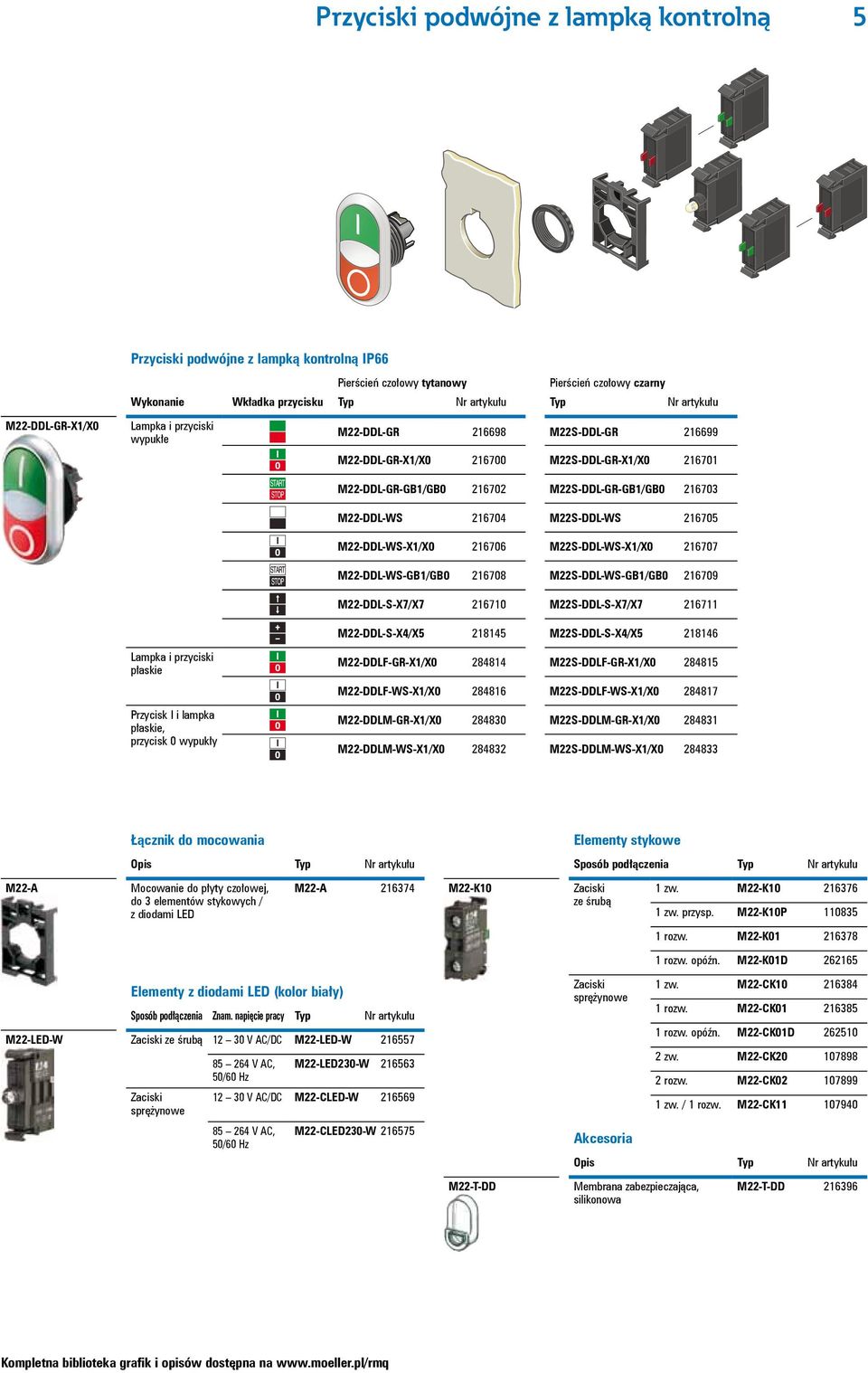

5 Przyciski podwójne z lampką kontrolną 5 Przyciski podwójne z lampką kontrolną IP66 Wykonanie Wkładka przycisku Typ Nr artykułu Typ Nr artykułu M22-DDL-GR-X1/X0 Lampka i przyciski wypukłe Lampka i przyciski płaskie Przycisk I i lampka płaskie, przycisk 0 wypukły M22-DDL-GR M22S-DDL-GR M22-DDL-GR-X1/X M22S-DDL-GR-X1/X M22-DDL-GR-GB1/GB M22S-DDL-GR-GB1/GB M22-DDL-WS M22S-DDL-WS M22-DDL-WS-X1/X M22S-DDL-WS-X1/X M22-DDL-WS-GB1/GB M22S-DDL-WS-GB1/GB M22-DDL-S-X7/X M22S-DDL-S-X7/X M22-DDL-S-X4/X M22S-DDL-S-X4/X M22-DDLF-GR-X1/X M22S-DDLF-GR-X1/X M22-DDLF-WS-X1/X M22S-DDLF-WS-X1/X M22-DDLM-GR-X1/X M22S-DDLM-GR-X1/X M22-DDLM-WS-X1/X M22S-DDLM-WS-X1/X Elementy (kolor biały) Sposób podłączenia Znam. napięcie pracy Typ Nr artykułu M22-LED-W V AC/DC M22-LED-W V AC, M22-LED230-W /60 Hz V AC/DC M22-CLED-W V AC, 50/60 Hz M22-CLED230-W Akcesoria M22-T-DD Membrana zabezpieczająca, silikonowa M22-T-DD Kompletna biblioteka grafik i opisów dostępna na

6 6 Przyciski płaskie Przyciski płaskie IP67, IP69K Wykonanie Wkładka przycisku Typ Nr artykułu Typ Nr artykułu M22-D-G Z samopowrotem M22-D-S M22S-D-S M22-D-W M22S-D-W M22-D-R M22S-D-R M22-D-G M22S-D-G M22-D-Y M22S-D-Y M22-D-B M22S-D-B M22-D-GR M22S-D-GR M22-D-R-X M22S-D-R-X M22-D-G-X M22S-D-G-X M22-D-S-X M22S-D-S-X M22-D-W-X M22S-D-W-X Bez samopowrotu M22-DR-S M22S-DR-S M22-DR-W M22S-DR-W M22-DR-R M22S-DR-R M22-DR-G M22S-DR-G M22-DR-Y M22S-DR-Y M22-DR-B M22S-DR-B M22-DR-R-X M22S-DR-R-X M22-DR-G-X M22S-DR-G-X M22-DR-S-X M22S-DR-S-X M22-DR-W-X M22S-DR-W-X M22-T-D Akcesoria Membrana zabezpieczająca, silikonowa M22-T-D M22-XGWK Pierścień osłaniający M22-XGWK Kompletna biblioteka grafik i opisów dostępna na

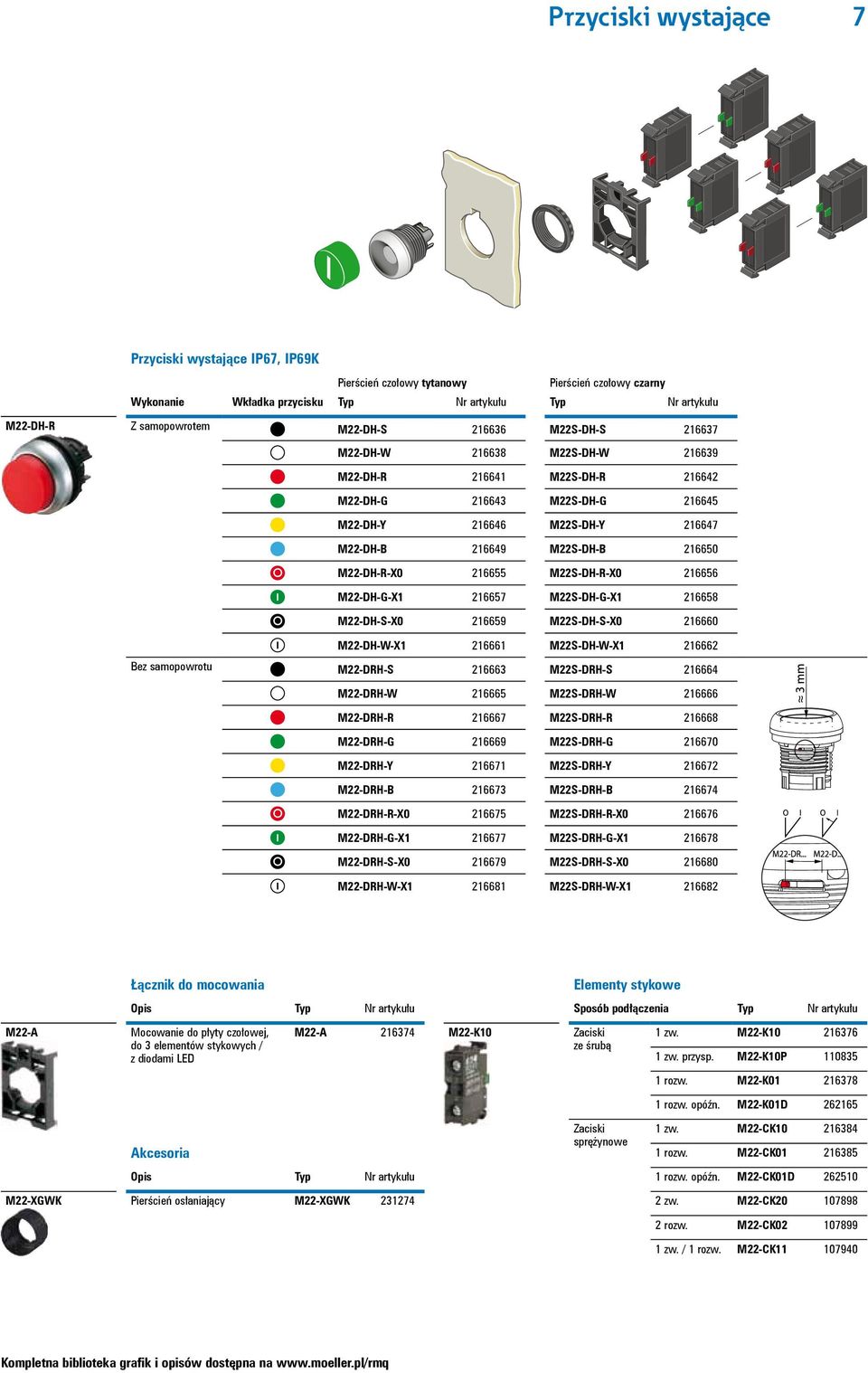

7 Przyciski wystające 7 Przyciski wystające IP67, IP69K Wykonanie Wkładka przycisku Typ Nr artykułu Typ Nr artykułu M22-DH-R Z samopowrotem M22-DH-S M22S-DH-S M22-DH-W M22S-DH-W M22-DH-R M22S-DH-R M22-DH-G M22S-DH-G M22-DH-Y M22S-DH-Y M22-DH-B M22S-DH-B M22-DH-R-X M22S-DH-R-X M22-DH-G-X M22S-DH-G-X M22-DH-S-X M22S-DH-S-X M22-DH-W-X M22S-DH-W-X Bez samopowrotu M22-DRH-S M22S-DRH-S M22-DRH-W M22S-DRH-W M22-DRH-R M22S-DRH-R M22-DRH-G M22S-DRH-G M22-DRH-Y M22S-DRH-Y M22-DRH-B M22S-DRH-B M22-DRH-R-X M22S-DRH-R-X M22-DRH-G-X M22S-DRH-G-X M22-DRH-S-X M22S-DRH-S-X M22-DRH-W-X M22S-DRH-W-X Akcesoria M22-XGWK Pierścień osłaniający M22-XGWK Kompletna biblioteka grafik i opisów dostępna na

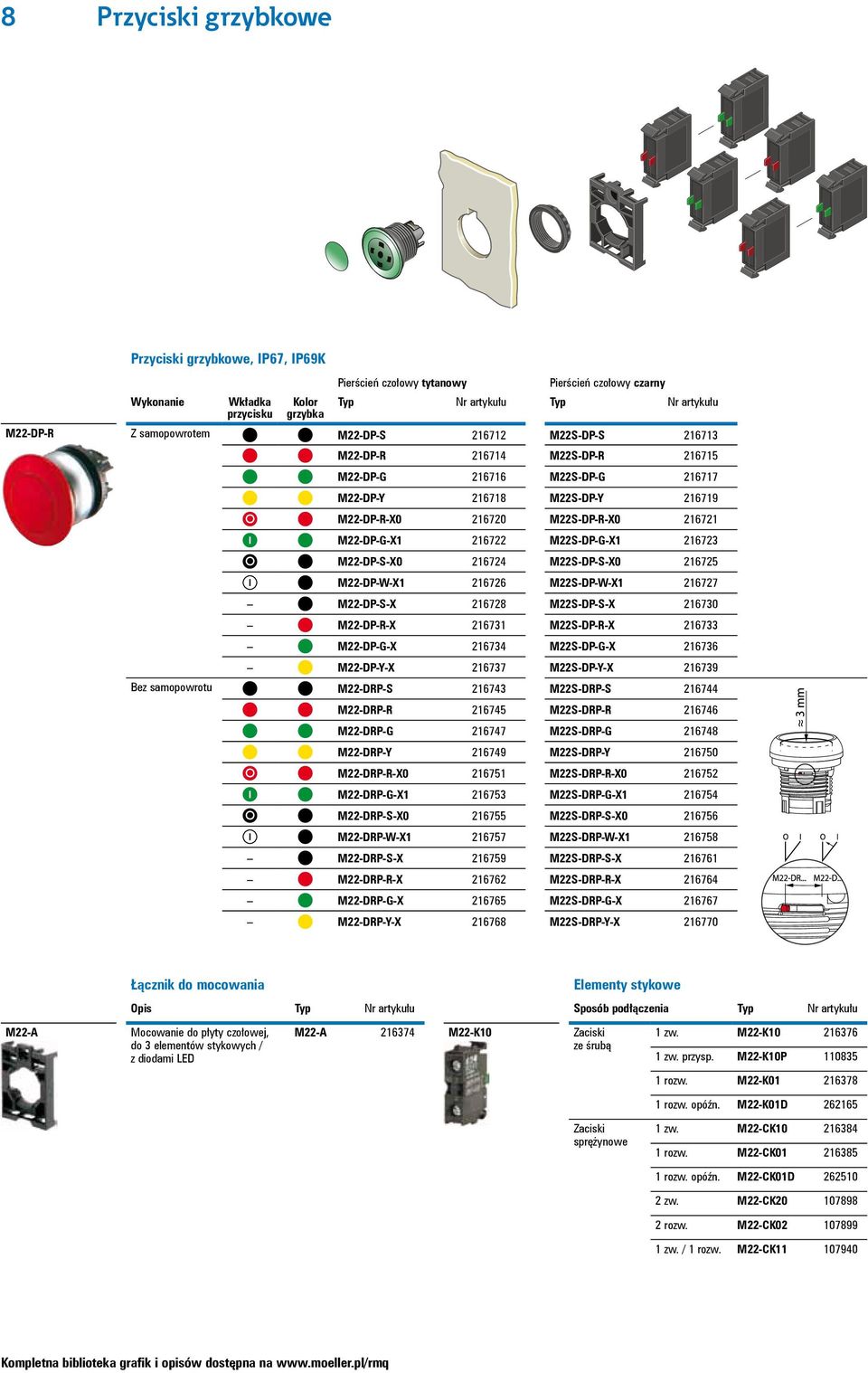

8 8 Przyciski grzybkowe Przyciski grzybkowe, IP67, IP69K Wykonanie Wkładka przycisku Kolor grzybka Typ Nr artykułu Typ Nr artykułu M22-DP-R Z samopowrotem M22-DP-S M22S-DP-S M22-DP-R M22S-DP-R M22-DP-G M22S-DP-G M22-DP-Y M22S-DP-Y M22-DP-R-X M22S-DP-R-X M22-DP-G-X M22S-DP-G-X M22-DP-S-X M22S-DP-S-X M22-DP-W-X M22S-DP-W-X M22-DP-S-X M22S-DP-S-X M22-DP-R-X M22S-DP-R-X M22-DP-G-X M22S-DP-G-X M22-DP-Y-X M22S-DP-Y-X Bez samopowrotu M22-DRP-S M22S-DRP-S M22-DRP-R M22S-DRP-R M22-DRP-G M22S-DRP-G M22-DRP-Y M22S-DRP-Y M22-DRP-R-X M22S-DRP-R-X M22-DRP-G-X M22S-DRP-G-X M22-DRP-S-X M22S-DRP-S-X M22-DRP-W-X M22S-DRP-W-X M22-DRP-S-X M22S-DRP-S-X M22-DRP-R-X M22S-DRP-R-X M22-DRP-G-X M22S-DRP-G-X M22-DRP-Y-X M22S-DRP-Y-X Kompletna biblioteka grafik i opisów dostępna na

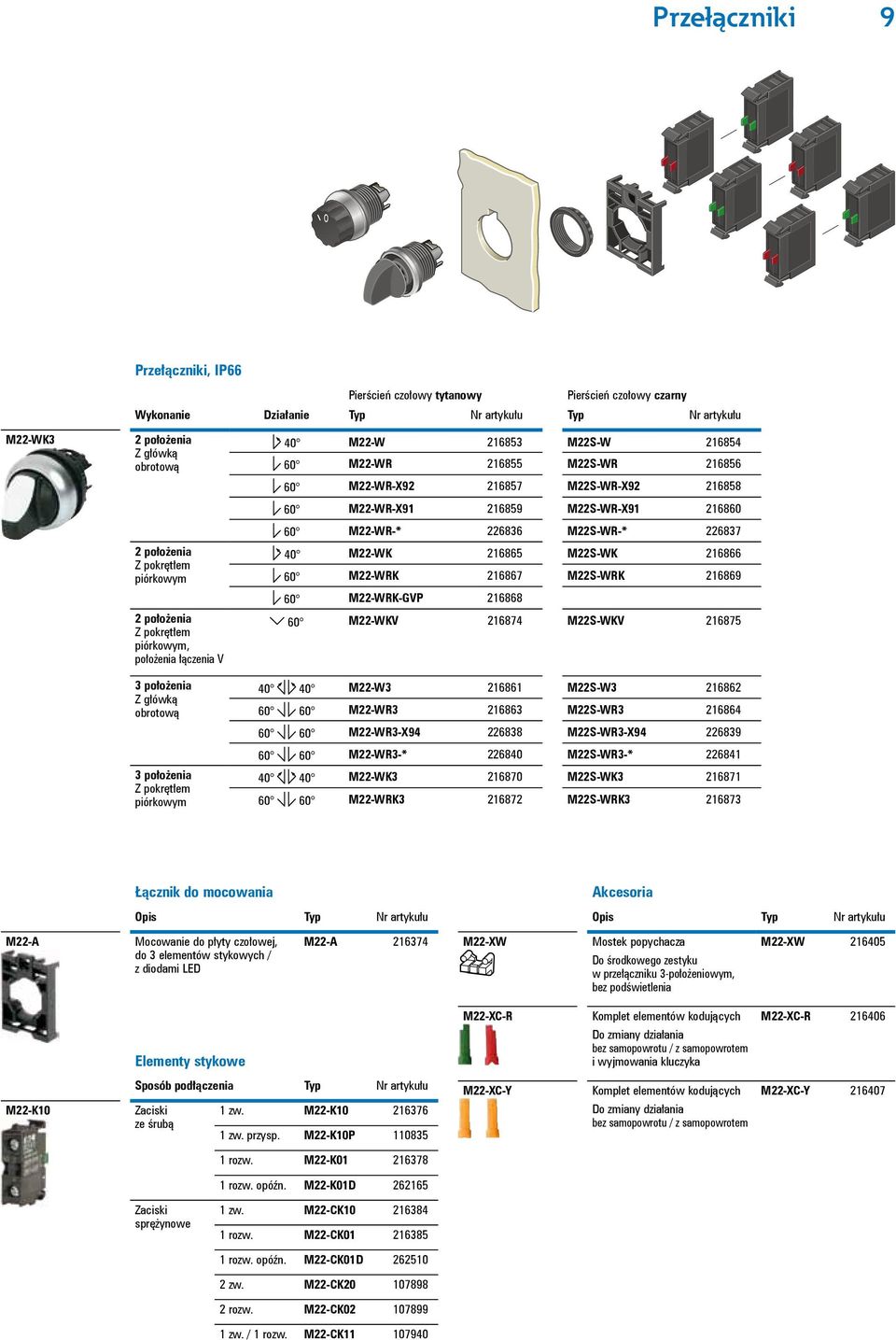

9 Przełączniki 9 Przełączniki, IP66 Wykonanie Działanie Typ Nr artykułu Typ Nr artykułu M22-WK3 2 położenia Z główką obrotową 2 położenia Z pokrętłem piórkowym 2 położenia Z pokrętłem piórkowym, położenia łączenia V 3 położenia Z główką obrotową 3 położenia Z pokrętłem piórkowym 40 M22-W M22S-W M22-WR M22S-WR M22-WR-X M22S-WR-X M22-WR-X M22S-WR-X M22-WR-* M22S-WR-* M22-WK M22S-WK M22-WRK M22S-WRK M22-WRK-GVP M22-WKV M22S-WKV M22-W M22S-W M22-WR M22S-WR M22-WR3-X M22S-WR3-X M22-WR3-* M22S-WR3-* M22-WK M22S-WK M22-WRK M22S-WRK Akcesoria M22-XW Mostek popychacza Do środkowego zestyku w przełączniku 3-położeniowym, bez podświetlenia M22-XW M22-XC-R Komplet elementów kodujących Do zmiany działania bez samopowrotu / z samopowrotem i wyjmowania kluczyka M22-XC-R M22-XC-Y Komplet elementów kodujących Do zmiany działania bez samopowrotu / z samopowrotem M22-XC-Y

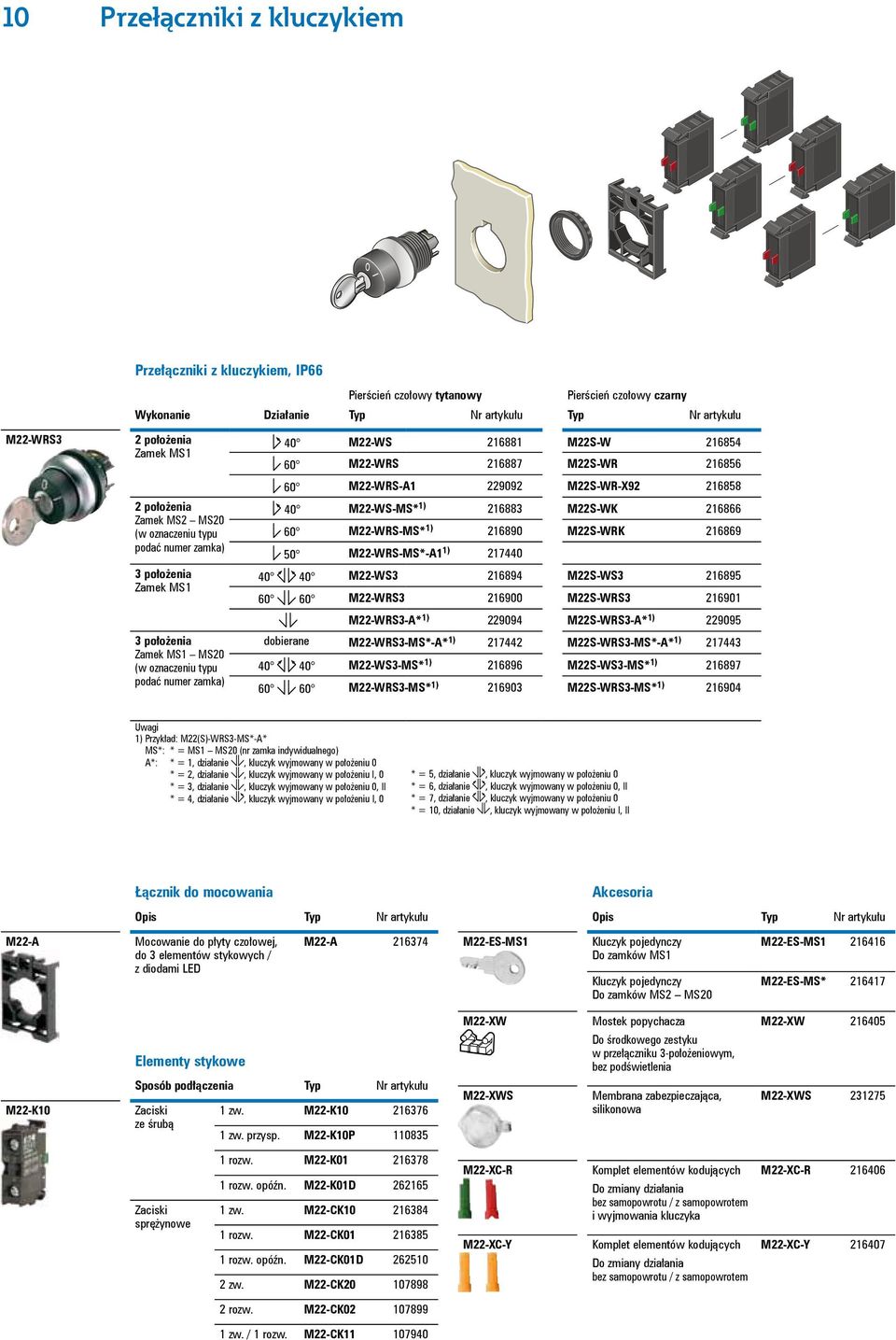

10 10 Przełączniki z kluczykiem Przełączniki z kluczykiem, IP66 Wykonanie Działanie Typ Nr artykułu Typ Nr artykułu M22-WRS3 2 położenia Zamek MS1 2 położenia Zamek MS2 MS20 (w oznaczeniu typu podać numer zamka) 3 położenia Zamek MS1 3 położenia Zamek MS1 MS20 (w oznaczeniu typu podać numer zamka) 40 M22-WS M22S-W M22-WRS M22S-WR M22-WRS-A M22S-WR-X M22-WS-MS* 1) M22S-WK M22-WRS-MS* 1) M22S-WRK M22-WRS-MS*-A1 1) M22-WS M22S-WS M22-WRS M22S-WRS M22-WRS3-A* 1) M22S-WRS3-A* 1) dobierane M22-WRS3-MS*-A* 1) M22S-WRS3-MS*-A* 1) M22-WS3-MS* 1) M22S-WS3-MS* 1) M22-WRS3-MS* 1) M22S-WRS3-MS* 1) Uwagi 1) Przykład: M22(S)-WRS3-MS*-A* MS*: * = MS1 MS20 (nr zamka indywidualnego) A*: * = 1, działanie, kluczyk wyjmowany w położeniu 0 * = 2, działanie, kluczyk wyjmowany w położeniu I, 0 * = 3, działanie, kluczyk wyjmowany w położeniu 0, II * = 4, działanie, kluczyk wyjmowany w położeniu I, 0 * = 5, działanie, kluczyk wyjmowany w położeniu 0 * = 6, działanie, kluczyk wyjmowany w położeniu 0, II * = 7, działanie, kluczyk wyjmowany w położeniu 0 * = 10, działanie, kluczyk wyjmowany w położeniu I, II Akcesoria M22-ES-MS1 Kluczyk pojedynczy Do zamków MS1 Kluczyk pojedynczy Do zamków MS2 MS20 M22-ES-MS M22-ES-MS* M22-XW Mostek popychacza Do środkowego zestyku w przełączniku 3-położeniowym, bez podświetlenia M22-XW M22-XWS Membrana zabezpieczająca, silikonowa M22-XWS M22-XC-R M22-XC-Y Komplet elementów kodujących Do zmiany działania bez samopowrotu / z samopowrotem i wyjmowania kluczyka Komplet elementów kodujących Do zmiany działania bez samopowrotu / z samopowrotem M22-XC-R M22-XC-Y

11 Joysticki, przełączniki 4-pozycyjne 11 max. 5mm thickness Joysticki, IP66 Opis Działanie Typ Nr artykułu Typ Nr artykułu M22-WJ4 Z jednym punktem łączenia w każdym kierunku ruchu Z dwoma punktami łączenia w każdym kierunku ruchu 2 położenia M22-WJ2H M22S-WJ2H położenia M22-WRJ2H M22S-WRJ2H położenia M22-WJ2V M22S-WJ2V położenia M22-WRJ2V M22S-WRJ2V położenia M22-WRJ M22S-WRJ położenia M22-WJ M22S-WJ położenia M22-WJ2H-2P położenia M22-WJ2V-2P położenia M22-WJ4-2P Przyciski 4-pozycyjne, IP66 Opis Działanie Typ Nr artykułu Typ Nr artykułu M22-D4-S-X7 M22-D4-S M22S-D4-S M22-D4-*-* M22S-D4-*-* Z blokadą mechaniczną przycisków przeciwległych M22-D4-S-X M22S-D4-S-X M22-DI4-S-X M22S-DI4-S-X M22-DI4-*-* M22S-DI4-*-* Przełączniki 4-pozycyjne, IP66 Wykonanie Działanie Typ Nr artykułu Typ Nr artykułu M22-WRK4 4 położenia Z główką obrotową 4 położenia Z pokrętłem piórkowym 45 M22-WR M22S-WR M22-WRK M22S-WRK do 4 elementów stykowych /

12 12 Lampki sygnalizacyjne Lampki sygnalizacyjne, IP67, IP69K Wykonanie Kolor Typ Nr artykułu M22-L-R Płaskie M22-L-W M22-L-R M22-L-G M22-L-Y M22-L-B Wystające, stożkowe bez soczewki M22-L-X M22-LH-W M22-LH-R M22-LH-G M22-LH-Y M22-LH-B Elementy Kolor Znam. napięcie pracy Typ Nr artykułu M22-LED-W V AC/DC M22-LED-W V AC/DC M22-LED-R V AC/DC M22-LED-G V AC/DC M22-LED-B M22-XLED220 Osprzęt do elementów LED Opis Znam. napięcie pracy Typ Nr artykułu Rezystor dopasowujący V AC/DC M22-XLED V AC/DC M22-XLED Tester V AC/DC M22-XLED-T V AC M22-XLED230-T V AC, 50/60 Hz M22-LED230-W V AC, 50/60 Hz M22-LED230-R V AC, 50/60 Hz M22-LED230-G V AC, 50/60 Hz M22-LED230-B

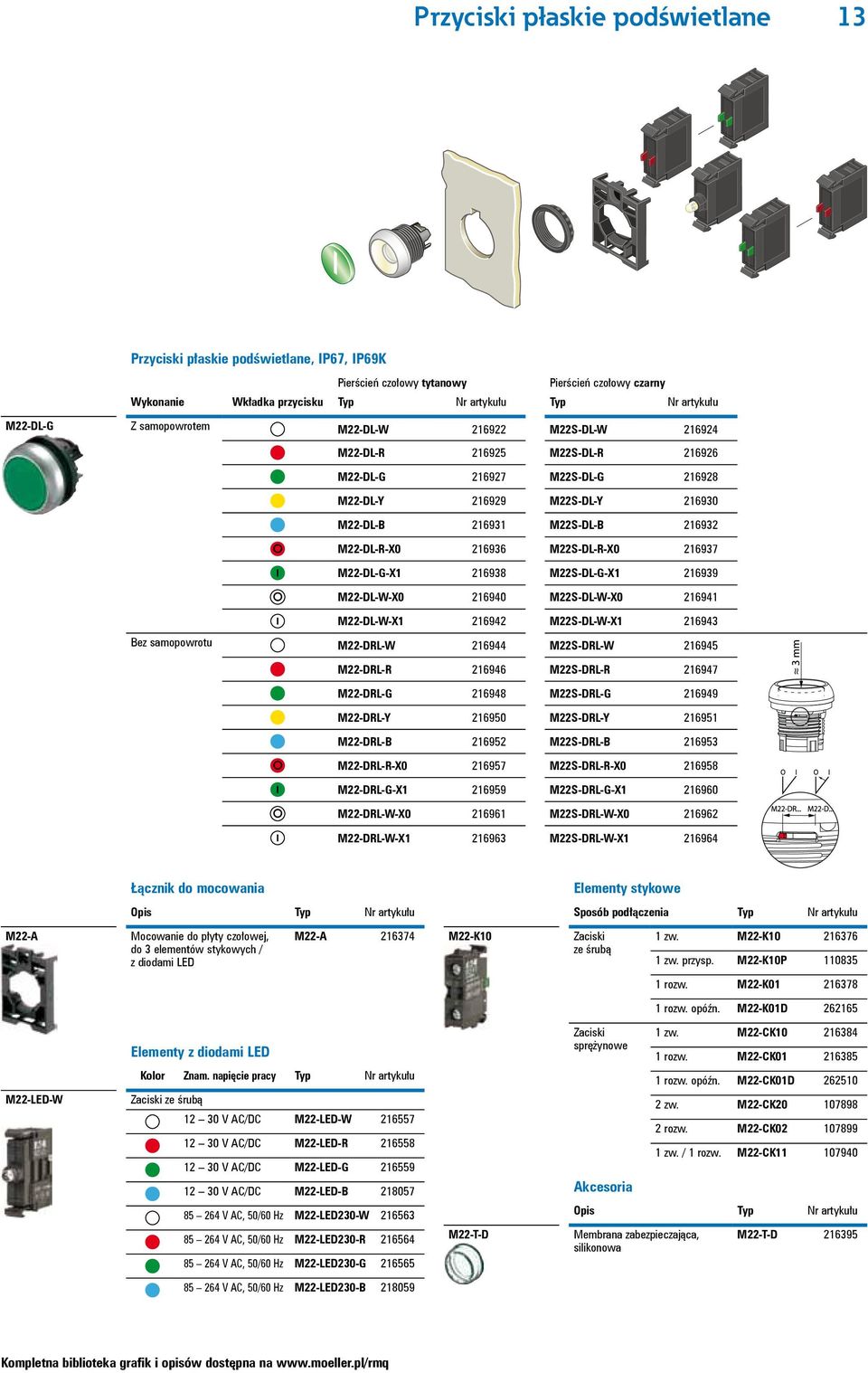

13 Przyciski płaskie podświetlane 13 Przyciski płaskie podświetlane, IP67, IP69K Wykonanie Wkładka przycisku Typ Nr artykułu Typ Nr artykułu M22-DL-G Z samopowrotem M22-DL-W M22S-DL-W M22-DL-R M22S-DL-R M22-DL-G M22S-DL-G M22-DL-Y M22S-DL-Y M22-DL-B M22S-DL-B M22-DL-R-X M22S-DL-R-X M22-DL-G-X M22S-DL-G-X M22-DL-W-X M22S-DL-W-X M22-DL-W-X M22S-DL-W-X Bez samopowrotu M22-DRL-W M22S-DRL-W M22-DRL-R M22S-DRL-R M22-DRL-G M22S-DRL-G M22-DRL-Y M22S-DRL-Y M22-DRL-B M22S-DRL-B M22-DRL-R-X M22S-DRL-R-X M22-DRL-G-X M22S-DRL-G-X M22-DRL-W-X M22S-DRL-W-X M22-DRL-W-X M22S-DRL-W-X M22-LED-W Elementy Kolor Znam. napięcie pracy Typ Nr artykułu V AC/DC M22-LED-W V AC/DC M22-LED-R V AC/DC M22-LED-G V AC/DC M22-LED-B V AC, 50/60 Hz M22-LED230-W V AC, 50/60 Hz M22-LED230-R V AC, 50/60 Hz M22-LED230-G M22-T-D Akcesoria Membrana zabezpieczająca, silikonowa M22-T-D V AC, 50/60 Hz M22-LED230-B Kompletna biblioteka grafik i opisów dostępna na

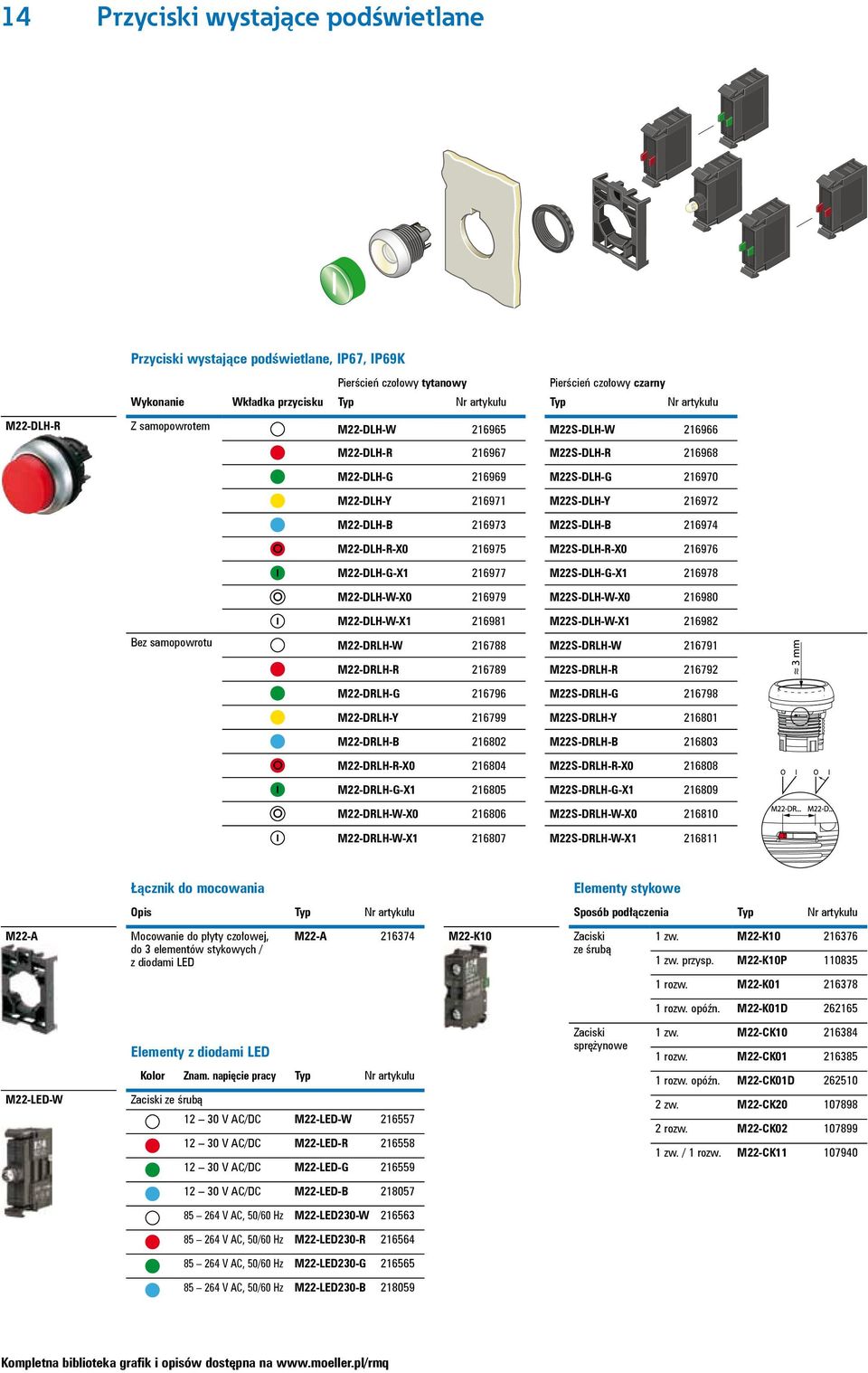

14 14 Przyciski wystające podświetlane Przyciski wystające podświetlane, IP67, IP69K Wykonanie Wkładka przycisku Typ Nr artykułu Typ Nr artykułu M22-DLH-R Z samopowrotem M22-DLH-W M22S-DLH-W M22-DLH-R M22S-DLH-R M22-DLH-G M22S-DLH-G M22-DLH-Y M22S-DLH-Y M22-DLH-B M22S-DLH-B M22-DLH-R-X M22S-DLH-R-X M22-DLH-G-X M22S-DLH-G-X M22-DLH-W-X M22S-DLH-W-X M22-DLH-W-X M22S-DLH-W-X Bez samopowrotu M22-DRLH-W M22S-DRLH-W M22-DRLH-R M22S-DRLH-R M22-DRLH-G M22S-DRLH-G M22-DRLH-Y M22S-DRLH-Y M22-DRLH-B M22S-DRLH-B M22-DRLH-R-X M22S-DRLH-R-X M22-DRLH-G-X M22S-DRLH-G-X M22-DRLH-W-X M22S-DRLH-W-X M22-DRLH-W-X M22S-DRLH-W-X M22-LED-W Elementy Kolor Znam. napięcie pracy Typ Nr artykułu V AC/DC M22-LED-W V AC/DC M22-LED-R V AC/DC M22-LED-G V AC/DC M22-LED-B V AC, 50/60 Hz M22-LED230-W V AC, 50/60 Hz M22-LED230-R V AC, 50/60 Hz M22-LED230-G V AC, 50/60 Hz M22-LED230-B Kompletna biblioteka grafik i opisów dostępna na

15 Przełączniki podświetlane 15 Przełączniki piórkowe podświetlane, IP66 Wykonanie Działanie Kolor Typ Nr artykułu Typ Nr artykułu M22-WRLK-W 2 położenia 40 M22-WLK-W M22S-WLK-W Z samopowrotem 40 M22-WLK-R M22S-WLK-R M22-WLK-G M22S-WLK-G położenia 60 M22-WRLK-W M22S-WRLK-W Bez samopowrotu 60 M22-WRLK-R M22S-WRLK-R M22-WRLK-G M22S-WRLK-G położenia M22-WLK3-W M22S-WLK3-W Z samopowrotem M22-WLK3-R M22S-WLK3-R M22-WLK3-G M22S-WLK3-G położenia M22-WRLK3-W M22S-WRLK3-W Bez samopowrotu M22-WRLK3-R M22S-WRLK3-R M22-WRLK3-G M22S-WRLK3-G Położenie V 60 M22-WLLK-W M22S-WLLK-W M22-WLLK-R M22S-WLLK-R M22-WLLK-G M22S-WLLK-G Elementy Kolor Znam. napięcie pracy Typ Nr artykułu M22-LED-W V AC/DC M22-LED-W V AC/DC M22-LED-R V AC/DC M22-LED-G V AC/DC M22-LED-B V AC, 50/60 Hz M22-LED230-W V AC, 50/60 Hz M22-LED230-R Akcesoria V AC, 50/60 Hz M22-LED230-G V AC, 50/60 Hz M22-LED230-B M22-XW Mostek popychacza Do środkowego zestyku w przełączniku 3-położeniowym, bez podświetlenia M22-XW M22-XC-R Komplet elementów kodujących Do zmiany działania bez samopowrotu / z samopowrotem i wyjmowania kluczyka M22-XC-R M22-XC-Y Komplet elementów kodujących M22-XC-Y Do zmiany działania bez samopowrotu / z samopowrotem

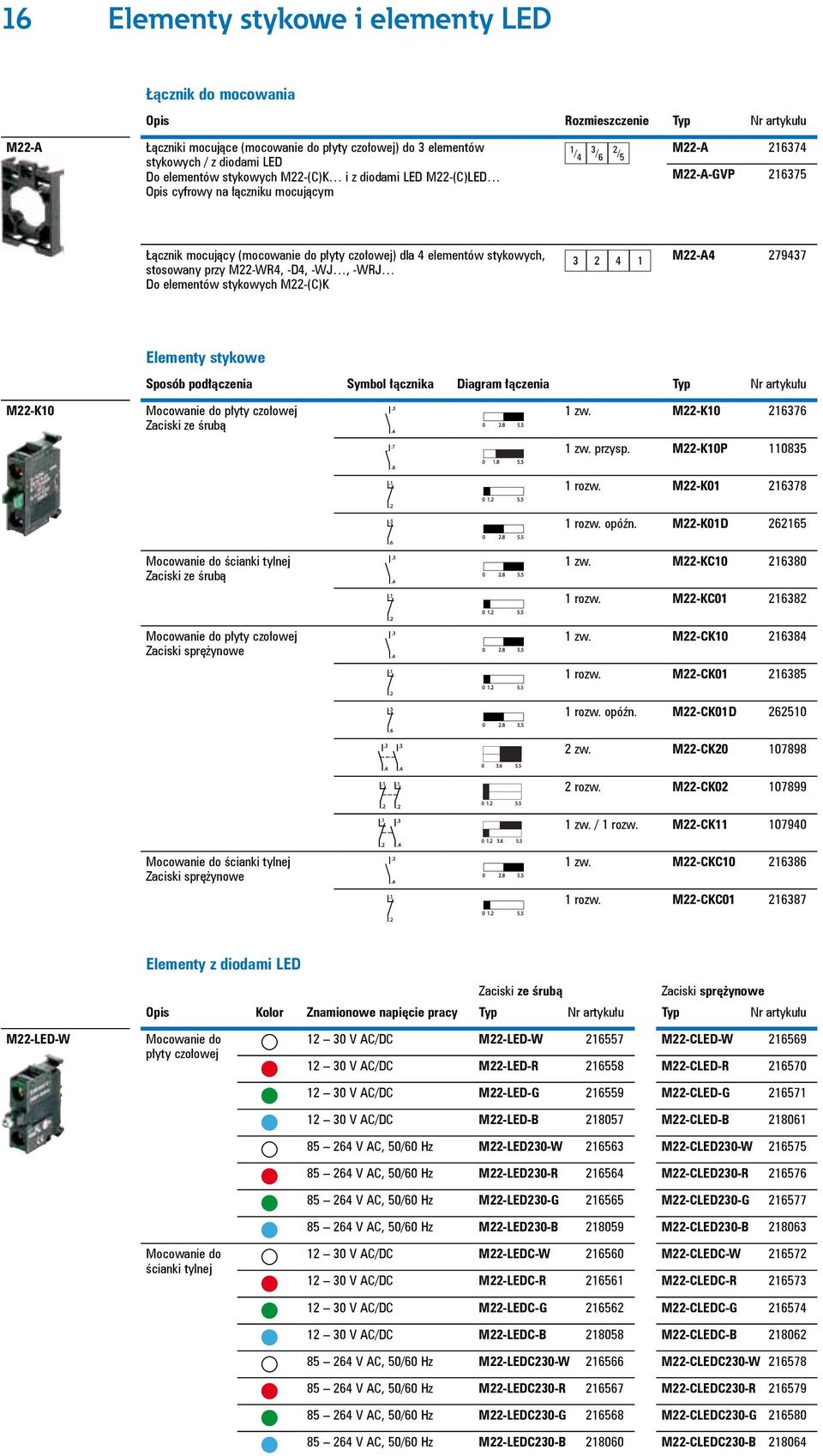

16 16 i elementy LED Opis Rozmieszczenie Typ Nr artykułu Łączniki mocujące (mocowanie do płyty czołowej) do 3 elementów stykowych / Do elementów stykowych M22-(C)K i M22-(C)LED Opis cyfrowy na łączniku mocującym 1 /4 3 /6 2 / GVP Łącznik mocujący (mocowanie do płyty czołowej) dla 4 elementów stykowych, stosowany przy M22-WR4, -D4, -WJ, -WRJ Do elementów stykowych M22-(C)K Sposób podłączenia Symbol łącznika Diagram łączenia Typ Nr artykułu Mocowanie do płyty czołowej Mocowanie do ścianki tylnej Mocowanie do płyty czołowej 1 zw. M22-KC rozw. M22-KC Mocowanie do ścianki tylnej 1 zw. M22-CKC rozw. M22-CKC Elementy Opis Kolor Znamionowe napięcie pracy Typ Nr artykułu Typ Nr artykułu M22-LED-W Mocowanie do płyty czołowej Mocowanie do ścianki tylnej V AC/DC M22-LED-W M22-CLED-W V AC/DC M22-LED-R M22-CLED-R V AC/DC M22-LED-G M22-CLED-G V AC/DC M22-LED-B M22-CLED-B V AC, 50/60 Hz M22-LED230-W M22-CLED230-W V AC, 50/60 Hz M22-LED230-R M22-CLED230-R V AC, 50/60 Hz M22-LED230-G M22-CLED230-G V AC, 50/60 Hz M22-LED230-B M22-CLED230-B V AC/DC M22-LEDC-W M22-CLEDC-W V AC/DC M22-LEDC-R M22-CLEDC-R V AC/DC M22-LEDC-G M22-CLEDC-G V AC/DC M22-LEDC-B M22-CLEDC-B V AC, 50/60 Hz M22-LEDC230-W M22-CLEDC230-W V AC, 50/60 Hz M22-LEDC230-R M22-CLEDC230-R V AC, 50/60 Hz M22-LEDC230-G M22-CLEDC230-G V AC, 50/60 Hz M22-LEDC230-B M22-CLEDC230-B

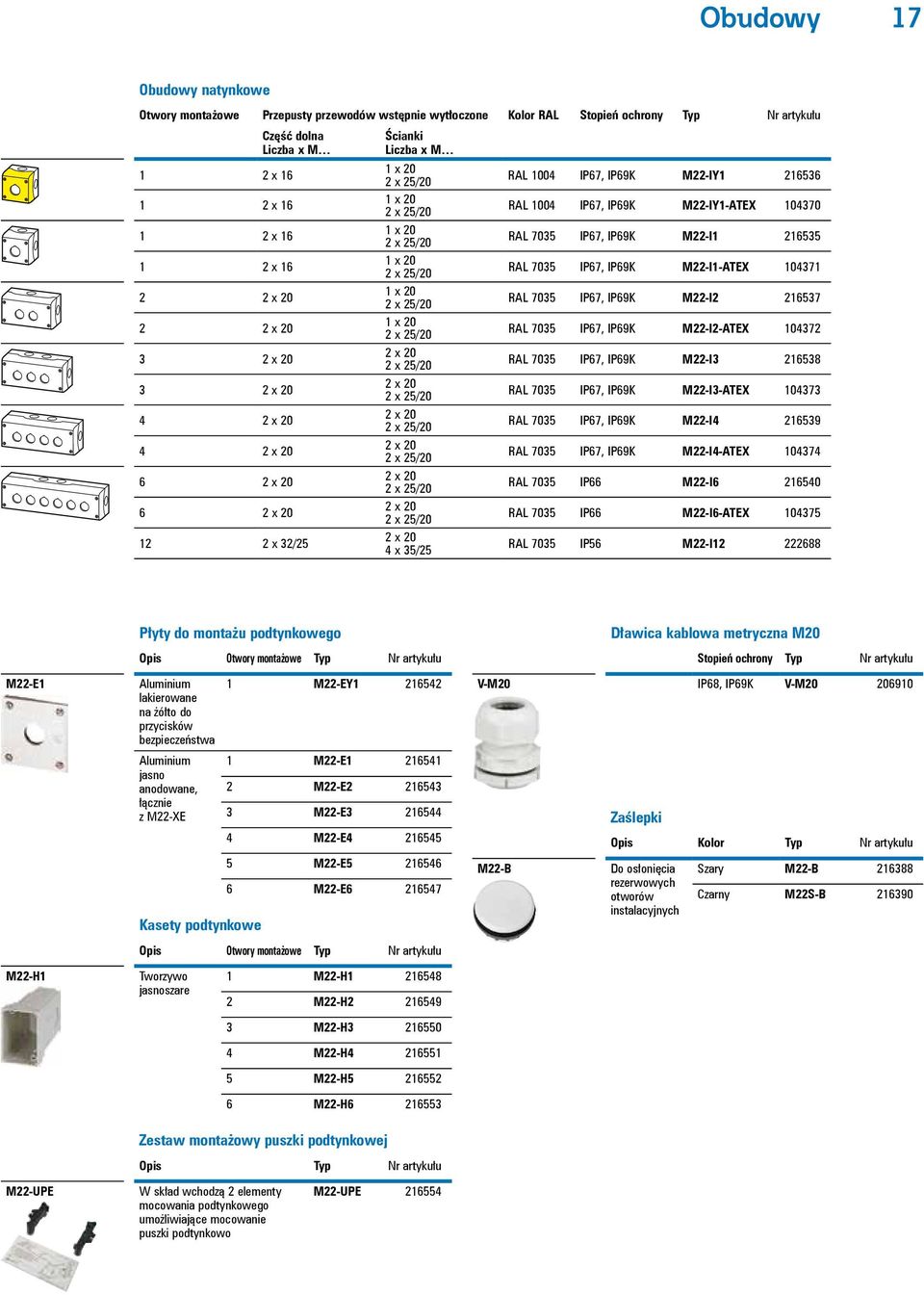

17 Obudowy 17 Obudowy natynkowe Otwory montażowe Przepusty przewodów wstępnie wytłoczone Kolor RAL Stopień ochrony Typ Nr artykułu 1 2 x x x x x x x x x x x x 20 Część dolna Liczba x M 12 2 x 32/25 Ścianki Liczba x M 1 x 20 1 x 20 1 x 20 1 x 20 1 x 20 1 x 20 2 x 20 2 x 20 2 x 20 2 x 20 2 x 20 2 x 20 2 x 20 4 x 35/25 RAL 1004 IP67, IP69K M22-IY RAL 1004 IP67, IP69K M22-IY1-ATEX RAL 7035 IP67, IP69K M22-I RAL 7035 IP67, IP69K M22-I1-ATEX RAL 7035 IP67, IP69K M22-I RAL 7035 IP67, IP69K M22-I2-ATEX RAL 7035 IP67, IP69K M22-I RAL 7035 IP67, IP69K M22-I3-ATEX RAL 7035 IP67, IP69K M22-I RAL 7035 IP67, IP69K M22-I4-ATEX RAL 7035 IP66 M22-I RAL 7035 IP66 M22-I6-ATEX RAL 7035 IP56 M22-I M22-E1 Płyty do montażu podtynkowego Opis Otwory montażowe Typ Nr artykułu Aluminium 1 M22-EY lakierowane na żółto do przycisków bezpieczeństwa Aluminium 1 M22-E jasno anodowane, 2 M22-E łącznie z M22-XE 3 M22-E M22-E Kasety podtynkowe 5 M22-E M22-E Opis Otwory montażowe Typ Nr artykułu M22-B Dławica kablowa metryczna M20 Zaślepki Opis Kolor Typ Nr artykułu Do osłonięcia rezerwowych otworów instalacyjnych Stopień ochrony Typ Nr artykułu V-M20 IP68, IP69K V-M Szary M22-B Czarny M22S-B M22-H1 Tworzywo jasnoszare 1 M22-H M22-H M22-H M22-H M22-H M22-H Zestaw montażowy puszki podtynkowej M22-UPE W skład wchodzą 2 elementy mocowania podtynkowego umożliwiające mocowanie puszki podtynkowo M22-UPE

18 18 Akcesoria Potencjometry, IP66 Opis Rezystancja Typ Nr artykułu Typ Nr artykułu M22-R10K Pierścień czołowy pozłacany 3 oddzielne podłączenia na śrubę, P max = 0,5 W Dokładność rezystancji: ± 10 % (liniowo) M22 RH z dużym pokrętłem 1 M22-R1K M22S-R1K ,7 M22-R4K M22S-R4K M22-R10K M22S-R10K M22-R47K M22S-R47K M22-R100K M22S-R100K M22-R470K M22S-R470K do wyboru M22-R*-* M22S-R*-* do wyboru M22-R*-*-RH Obudowa sygnalizatora dźwiękowego, kompaktowa, IP40 MC Front czarny, bez brzęczyka, z oprawką do lampki BA 9s MC M22-XAM Brzęczyk do sygnalizatora dźwiękowego Do podstawy lampek BA 9s 83 db/10 cm, ma, biegun dodatni na X1, f = 2300 Hz Sygnał ciągły, V AC/DC M22-XAM Sygnał impulsowy, 24 V DC (+10%/-15%) M22-XAMP Gniazda komunikacyjne, IP65 M22-USB-SA, M22-RJ45-SA Gniazdo USB 2.0 M22-USB-SA Gniazdo RJ45 M22-RJ45-SA Akcesoria Akcesoria M22-XW Mostek popychacza Do środkowego zestyku w przełączniku 3-położeniowym, bez podświetlenia M22-XW M22-IVS Adapter IVS do szyny montażowej M22-IVS M22-XKDP Osłona przed kurzem, dla M22-K... M22-XKDP M22S-R30 Zestaw pierścieni redukcyjnych M22S-R M22-XC-R Komplet elementów kodujących Do zmiany działania bez samopowrotu / z samopowrotem i wyjmowania kluczyka M22-XC-R M22-MS Klucz montażowy M22-MS M22-XC-Y Komplet elementów kodujących Do zmiany działania bez samopowrotu / z samopowrotem M22-XC-Y M22-XGWK Pierścień osłaniający M22-XGWK

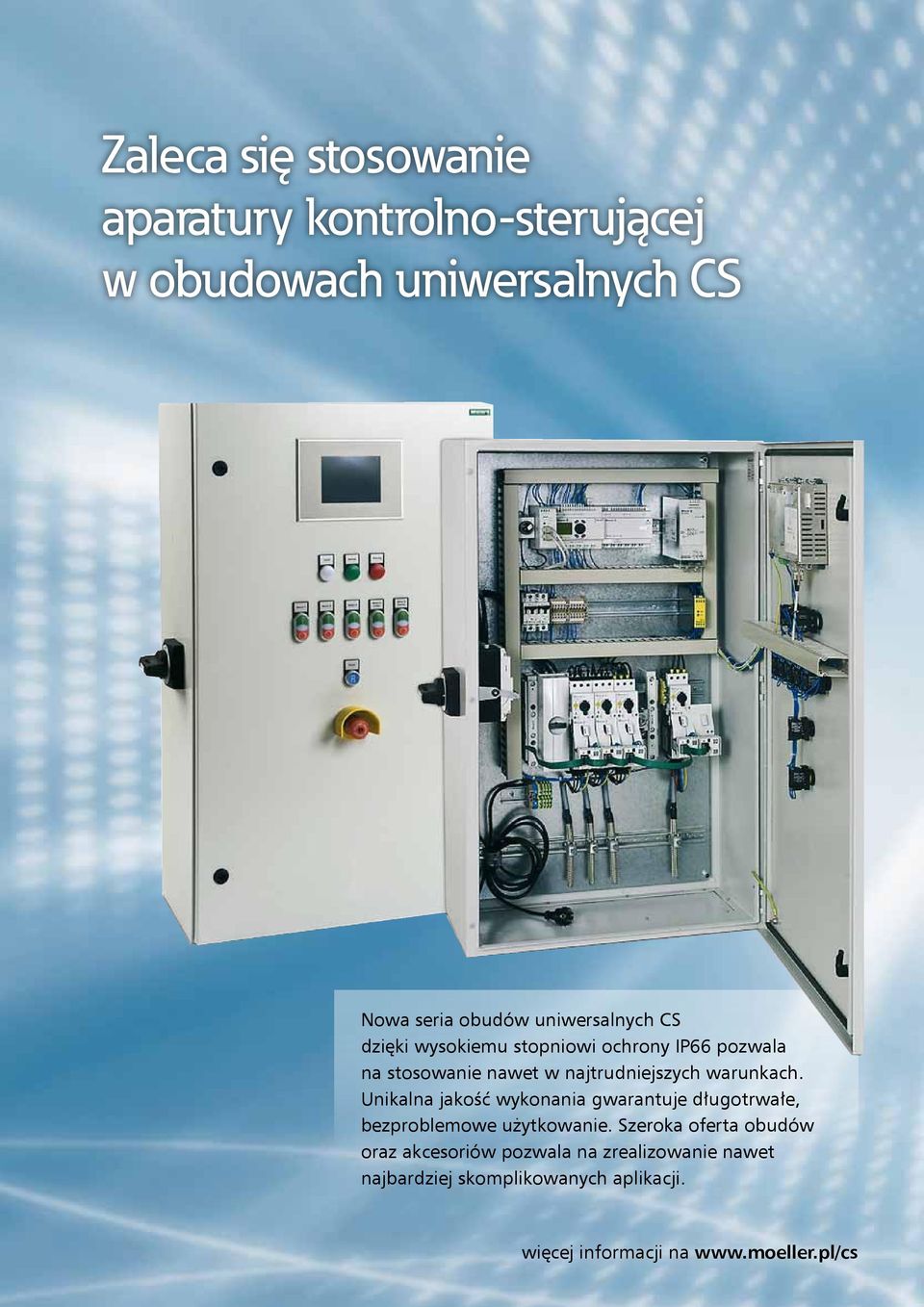

19 19 Zaleca się stosowanie aparatury kontrolno-sterującej w obudowach uniwersalnych CS Nowa seria obudów uniwersalnych CS dzięki wysokiemu stopniowi ochrony IP66 pozwala na stosowanie nawet w najtrudniejszych warunkach. Unikalna jakość wykonania gwarantuje długotrwałe, bezproblemowe użytkowanie. Szeroka oferta obudów oraz akcesoriów pozwala na zrealizowanie nawet najbardziej skomplikowanych aplikacji. więcej informacji na
