1 KombiSIGN 40 - Modułowa kolumna sygnalizacyjna Kolumny sygnalizacyjne Rozmiary KombiSIGN 40/ 72 Korzyści Indeks sygnalizacyjny Optyka Akustyka LED Światło stałe 2 Ton ciągły 3 LED Światło migające 4 Ton pulsujący 4 LED Światło błyskowe 5 Dzwięk wielotonowy 5 LED EVS 5 Efektywna sygnalizacja z kolumną sygnalizacyjną KombiSIGN 40! Produkt ten łączy w sobie prosty montaż, doskonałą widoczność efektów świetlnych oraz najwyższy poziom elastyczności zastosowań. Zaoszczędź aż do 50% czasu potrzebnego na instalację dzięki intuicyjnej technologii. Maksymalna elastyczność zastosowań przy minimalnej liczbie elementów Moduły TwinLIGHT i TwinFLASH łączą w sobie dwa efekty świetlne Wersje stylistyczne lub będą wyglądać estetycznie na każdej maszynie Sygnały świetlne są wyraźnie widoczne ze wszystkich stron, dzięki soczewkom OmniVIEW Dostępne są kompletne, zmontowane fabrycznie wersje standardowe kolumn (typowe konfiguracje jako kompletne kolumny o jednym numerze katalogowym). Typowe aplikacje Sygnalizacja stanów pracy: na maszynach oraz urządzeniach w systemach zautomatyzowanych na stanowiskach montażowych, np. w branży automotive Możliwości na podstawie na rurze jednootworowy za pomocą dodatkowych akcesoriów Funkcjonalność Moduły wielokolorowe oferują aż 7 różnych kolorów Wysoki stopień ochrony IP66 zapobiega przedostawaniu się kurzu oraz wody do wnętrza kolumny sygnalizacyjnej Możliwość wyposażenia kolumny w kompaktową syrenę akustyczną o mocy 95dB Dostępne są również kolumny KombiSIGN 40 ze zintegrowaną technologią IO-Link 26 ns t om.com.pl

2 Skonfiguruj swoją kolumnę sygnalizacyjną KombiSIGN 40 KROK 1 Wybierz moduły, z których ma składać się kolumna ( maksymalnie 5, szczegóły na następnych stronach ) Moduły akustyczne 8 tonowa syrena 2 tonowa syrena Moduły optyczne TwinLIGHT TwinFLASH LED Światła stałego, wielobarwny KROK 2 Wybiez element przyłączeniowy i odpowiednie rozwiązanie montażowe dla danej aplikacji. KROK 3 Opcjonalnie: W razie potrzeby, dobierz rurę przedłużającą. Element Element mocujący mocujący Rura przedłużająca Rura przedłużająca Rura przedłużająca może zostać zamontowana pomiędzy elementem przyłączeniowym, a adapterem montażowym. na rurze jednootworowy podstawowy na rurze jednootworowy podstawowy KROK 4 Wybierz adapter do rurze. rurze jednootworowego podstawowego rurze jednootworowego podstawowego KROK 5 W razie potrzeby, wybierz wspornik oraz skrzynkę przyłączeniową Uchwyt do profilach aluminiowych Uchwyt z podtynkowym przepustem kablowym Uchwyt do profilach aluminiowych Uchwyt z podtynkowym przepustem kablowym Więcej akcesoriów można znaleźć w głównym katalogu WERMA, na stronie: ns t om.com.pl 27

3 KombiSIGN 40 - Modułowa kolumna sygnalizacyjna Możesz również skorzystać ze zmontowanych fabrycznie wersji standardowych kolumn sygnalizacyjnych. Standardowe kolumny TwinLIGHT zielony/żółty/czerwony 40 mm x 214 mm Kolumny skladają się z: Kolumna sygnalizacyjna KombiSIGN 40 w wersji Szczegółowe dane techniczne znajdują się na stronach poszczególnych produktów. AKCESORIA: Uchwyt z podtynkowym przepustem kablowym X.01 Kolumna sygnalizacyjna 129 g 28

4 KombiSIGN 40 - Przegląd modułów optycznych Materiał soczewki: Żywotność: TwinLIGHT E fekty świetlne: czerwony zielony żółty biały niebieski 40 mm x 58,6 mm PC, transparent 50,000 h Światło stałe LED, Światło migające LED, nastawne, przełącznik suwakowy < 50 ma Kolumna sygnalizacyjna C lassiclook TwinFLASH E fekty świetlne : czerwony zielony żółty biały niebieski Światło migające LED, Światło błyskowe LED EVS, nastawne 24 V DC < 65 ma Wielobarwny moduł LED: Światło stałe LED Kolory: Czerwony, żółty, zielony, niebieski, biały, fioletowy, turkusowy, sterowanie przez wejścia binarne 24 V DC < 100 ma Kolumna sygnalizacyjna 29 g 29

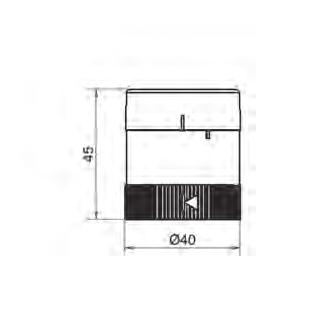

5 KombiSIGN 40 - Przegląd modułów akustycznych Obudowa: Żywotność 2 tonowa syrena Wyjście dźwięku: Rodzaj tonu: PC 5,000 h 40 mm x 45 mm 85 db (A) Ton ciągły lub pulsujący, nastawne, przełącznik suwakowy < 80 ma tonowa syrena 8 tonowa syrena Wyjście dźwięku: Rodzaj tonu: 40 mm x 68 mm db (A), nastawne, przełącznik suwakowy 8 tonow do wyboru, nastawne, przełącznik suwakowy < 200 ma X X tonowa syrena 635 X X X X g 38 g 85 db 95 db 30

6 KombiSIGN 40 - Elementy mocujące A dapter do jednootworowego KombiSIGN 40 Obudowa: Element mocujący Wymiary (Ø x Wysokość) Przepust kablowy: Połączenia: Liczba obsługiwanych modułów: Element mocujący IO-LINK Wymiary (Ø x Wysokość) Przepust kablowy: Połączenia: Liczba obsługiwanych modułów: PC 40 mm x 40 mm Średnica przewodów maks. 9 mm terminal zaciskowy maks. 1.5 mm2 Maksymalnie mm x 58.6 mm Cable diameter max. 9mm Push-in terminal max mm 2 Max V via IO-Link 10 ma podstawowego Wymiary (Ø x Wysokość) jednootworowego rurze 40 mm x 30 mm mm x 54 mm mm x 75 mm A dapter do podstawowego KombiSIGN 40 AKCESORIA patrz plansza KombiSIGN X X X20.00 A dapter do rurze KombiSIGN X X X X X X g 21 g 30 g 45 g 31
