1 Produkty Kontrola, sterowanie i zasilanie Produkty dla przemysłu kolejowego Komponenty dla pojazdów szynowych Oświetlenie Sterowanie i sygnalizacja Dystrybucja energii Bezpieczeństwo Oświetlenie Reflektory MLight (1 do 5 funkcji) - 5 funkcji: światła główne, markery, światła czerwone, - większa żywotność (pełna technologia LED), - średnica czynna lampy Ø170mm, - stopień ochrony IP66 (front i tył), - odporność na wstrząsy IK10, - tylnie i przednie mocowanie, - zasilanie: i VDC, - przekaźnik wyjściowy "status" sygnalizacja awarii reflektora, - opcjonalnie dostępna szyba ochronna (także podgrzewana). Reflektory czołowe 2 funkcyjne - technologia LED, - średnica 120mm, -światło główne i przyciemnione.

2 Markery i światła tylne - 3 funkcje - biały marker pełny/przyciemniony, światło tylne czerwone, - technologia LED, - średnica 110mm, - opcjonalnie możliwe inne kolory. Wersje specjalne - technologia LED, - reflektory czołowe wg projektu klienta, - oświetlenie sygnalizacyjne, - podświetlenie wózków pojazdów. W razie pytań prosimy o kontakt z Andrzejem Kalatą: andrzej.kalata@pl.oem.se Sterowanie i sygnalizacja Przyciski, przełączniki i lampki kontrolne -wersje dla otworów Ø8, Ø16, Ø22 i Ø30mm, - szeroka oferta kształtów, kolorów i materiałów, - samoczyszczące styki, - wysoka wytrzymałość mechaniczna i elektryczna, - wersje szczelne IP67 - również od "tyłu" Przyciski i sygnalizatory serii M-Door

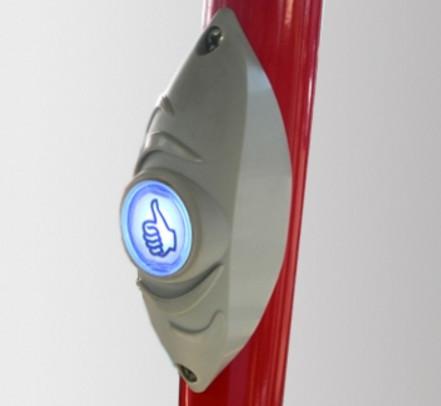

3 - przyciski, sygnalizatory świetlne i dźwiękowe, - aktywna powierzchnia przycisku Ø40mm, - wyraźny efekt "kliknięcia", - żywotność min operacji, - wersje plastikowe lub metalowe, - kolorystyka i piktogramy wg wymagań klienta, - wersje dwustronne do montażu na szkle (bez konieczności wiercenia otworu), - wersje kombinowane: przycisk lub sygnalizator świetlny z sygnalizatorem dźwiękowym, element dwustronny przycisk - sygnalizator itp. -opcjonalne opisy w Braille Przyciski na poręcze - powierzchnia Ø40mm, - na poręcze Ø35mm - piktogramy i kolorystyka wg wymagań klienta, - standardowe napięcia 12, 24, 36VDC, - żywotność minimum operacji, - ochrona przed wsteczną polaryzacją. Przyciski szczelne - zwiększona odporność na wstrząsy, - wodoodporne od frontu i z tyłu (możliwe czyszczenie wysokociśnieniowe), - długość kabla na życzenie, - żywotność min operacji, stopień ochrony IP65 Przyciski owalne

4 - żywotność mechaniczna przełączeń, - wersja napięcia od 24 do 110V, - stopień ochrony IP65 od frontu, - od 1 do 3 styków na jeden przycisk, - piktogramy wg wymagań klienta. Drążki sterownicze i przełączniki dźwigienkowe - drążki wielofunkcyjne, 1-4 kierunki, 1 lub 2 prędkości (przełączniki do 5 pozycji), - stabilne lub z automatycznym powrotem, - konfiguracja styków wg wymagań klienta, - zgodność z normami kolejowymi, - duży wybór gałek, - wytrzymała metalowa konstrukcja, - styki samoczyszczące, wzmocnione. Dedykowane sygnalizatory i wskaźniki - piktogramy wg projektu klienta, - technologia LED cms - żywotność h, - sposób podłączenia: poprzez złącze, - do zastosowań wewnętrznych i zewnętrznych W razie pytań prosimy o kontakt z Andrzeja Kalatą: andrzej.kalata@pl.oem.se Dystrybucja energii Gniazda typu M-Door

5 - standardowe gniazda 250V/16A, - montaż od frontu z ramkami serii M-Door lub tylny (bez ramki), - szeroka gama kolorów ramek i podświetlania, - wykonanie wandaloodporne, - stopień ochrony IP40 od frontu. Izolatory - dla średnich i niskich napięć, - izolatory spełniają normy kolejowe, - izolatory cylindryczne, stożkowe, tulejowe, prepustowe, - przeznaczone są dla izolacji elektrycznej jak i mechanicznej, - zastosowanie: izolacja kabli i podzespołów, płyt bazowych w szafach sterowniczych, układów sterowania i zasilania Zaciski do 750V, - 50 do 450A, - odporność ogniowa UL94, - samoblokujące nakrętki z podkładkami, - materiał: poliwęglan z dodatkiem 10% włókien szklanych, - kolor szary 733, - robocza temperatura od -55 C do 110 C, - przekrój kabla od 6 do 200mm2 Łączniki obrotowe - od 10mA do 5000A VDC - konfiguracje wg wymagań klienta, - szeroki wybór pokręteł również blokowanych kluczem, - wersje do 80 zestyków, -temperatura pracy -25oC do +70oC (opcjonalnie do - zastosowanie: izolacja kabli i podzespołów, płyt bazowych w szafach sterowniczych, układów sterowania i zasilania W razie pytań prosimy o kontakt z Andrzejem Kalatą: andrzej.kalata@pl.oem.se

6 Bezpieczeństwo 1. Izolatory - Gama izolatorów firmy Mafelec umożliwia podłączenie i obsługę niskiego i średniego napięcia urządzeń elektrycznych - izolatory spełniają wszystkie normy kolejowe, - przeznaczone są dla izolacji elekreycznej jak i mechanicznej, - zastosowanie: izolacja kabli i podzespołów, płyt bazowych w szafach sterowniczych, paneli zasilających i sterowania, - izolatory cylindryczne, stożkowe, tulejowe, - aby dobrać najlepszy izolator, trzeba znać siłę elektrodynamiczną, odleglość między każdym izolatorem i naprężenia zginające 2. Zaciski do 750V, - 50 do 450A, - odporność ogniowa UL94, - samozatrzymujące się śruba i podkładka, - materiał: poliwęglan z dodatkiem 10% włókien szklanych, - kolor szary 733, - robocza temperatura od -55 C do 110 C, - przekrój kabla od 6 do 200mm2 3. Gniazda typu M-door - standardowe gniazda 250V/16A, - zaprojektowane jako M-door, - rozwiązania wandaloodporne, - kolor na życzenie klienta, - podświetlany wskaźnik zasilania, - wersje kwadratowych lub okrągłych ramek W razie pytań prosimy o kontakt z Andrzeja Kalatą: andrzej.kalata@pl.oem.se
