Spółka z o.o. MIASTOPROJEKT CZĘSTOCHOWA PROJEKT BUDOWLANY CZĘSTOCHOWA, UL. SZYMANOWSKIEGO 15 WŁODAWSKIEJ, MAZOWIECKIEJ

Transkrypt

1 Faza opracowania: MIASTOPROJEKT CZĘSTOCHOWA Spółka z o.o CZĘSTOCHOWA, UL. SZYMANOWSKIEGO 15 tel./fax. (034) , miastoprojekt@apl.pl PROJEKT BUDOWLANY Nazwa i adres obiektu: KANALIZACJA SANITARNA WRAZ Z PRZYŁĄCZAMI W GRANICY PASA DROGOWEGO DO WSZYSTKICH POSESJI W ULICACH: POLESKIEJ, KRYNICKIEJ, MAZOWIECKIEJ, WŁODAWSKIEJ, BIALSKIEJ, PODGÓRNEJ W CZĘSTOCHOWIE (ZADANIE IV) Dz. nr 35, 52, 60/8 obr. Częstochowa k.m /3, 30/1, 3/1 obr. Częstochowa k.m /10, 25/13, 36/2, 25/2, 37, 38/2, 40/3 obr. Częstochowa k.m , 104/2 obr. Częstochowa k.m. 36 Temat opracowania: KANALIZACJA SANITARNA W ULICACH: KRYNICKIEJ, BIALSKIEJ, POLESKIEJ, WŁODAWSKIEJ, MAZOWIECKIEJ Inwestor: Urząd Miasta Częstochowy ul. Śląska 11/ CZĘSTOCHOWA Nr umowy: IZ.II /06-262/PW/2006 Autor projektu: Sprawdził: mgr inż. Paweł RAJCA upr. nr SLK/0283/PWOS/04 mgr inż. Ireneusz BŁASIAK upr. nr UAN-VIII/83861/100/90 Data opracowania: listopad 2007 r.

2 Budowa kanalizacji sanitarnej wraz z przyłączami w granicy pasa drogowego do wszystkich posesji w Częstochowie, ul. Krynicka, Bialska, Poleska, Włodawska, Mazowiecka. SPIS TREŚCI I. OPIS TECHNICZNY 1. Podstawa opracowania Przeznaczenie i program użytkowania obiektu Warunki geologiczno - inżynierskie Istniejące uzbrojenie ulicy Odległości projektowanej kanalizacji od istniejącego uzbrojenia podziemnego i nadziemnego Przeszkody na trasie projektowanej kanalizacji sanitarnej Skrzyżowania z istniejącą siecią wodociągową Opis rozwiązań technologicznych Trasy kanałów Zastosowane rury Kanał sanitarny grawitacyjny z rur z PVC Przyłącza kanalizacji sanitarnej z rur z PVC Zastosowane studzienki Przyłącza kanalizacji sanitarnej Roboty ziemne Zalecenia ogólne Przepisy BHP Odtworzenie istniejącej nawierzchni dróg Informacja dotycząca planu BIOZ Uwagi...12 MIASTOPROJEKT CZĘSTOCHOWA spółka z o. o Częstochowa ul. Szymanowskiego 15 tel./fax: 0-34 / ,

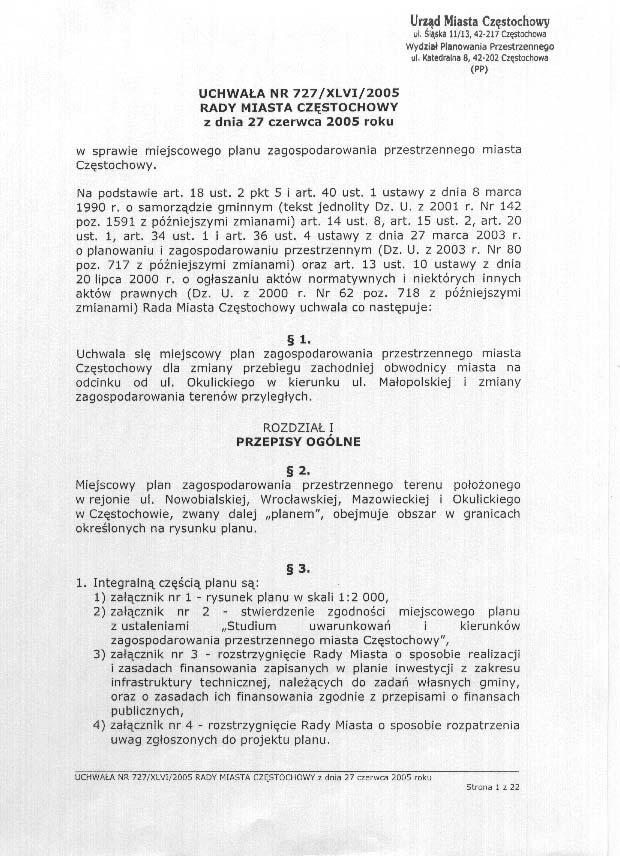

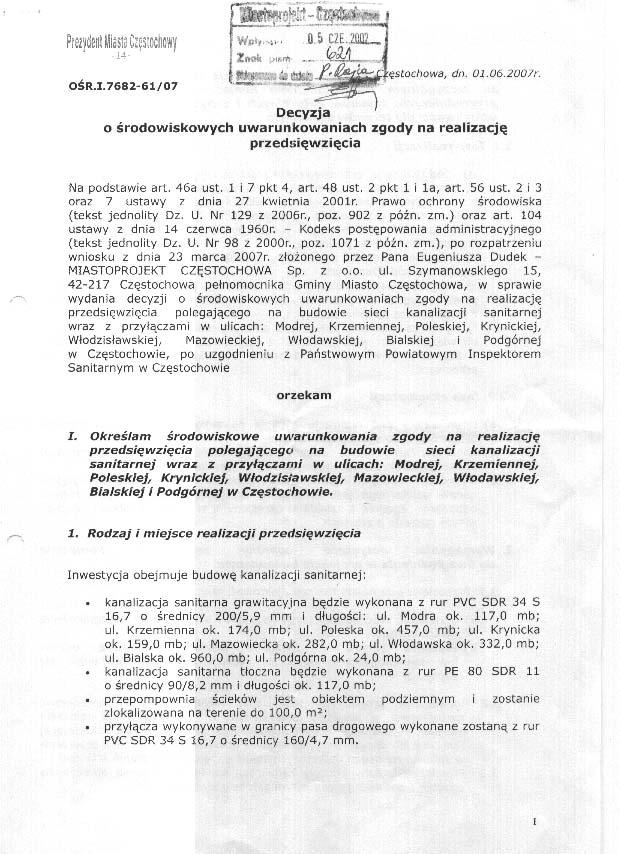

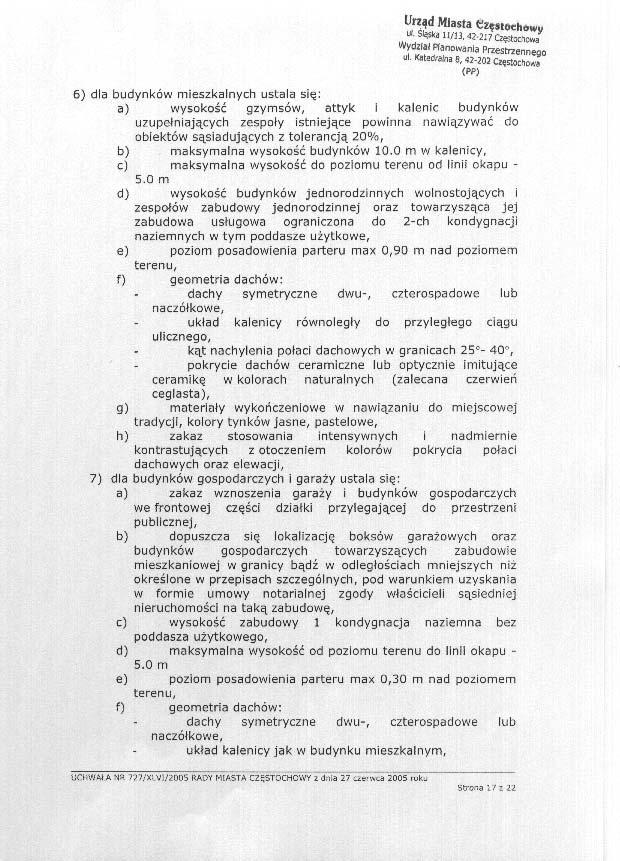

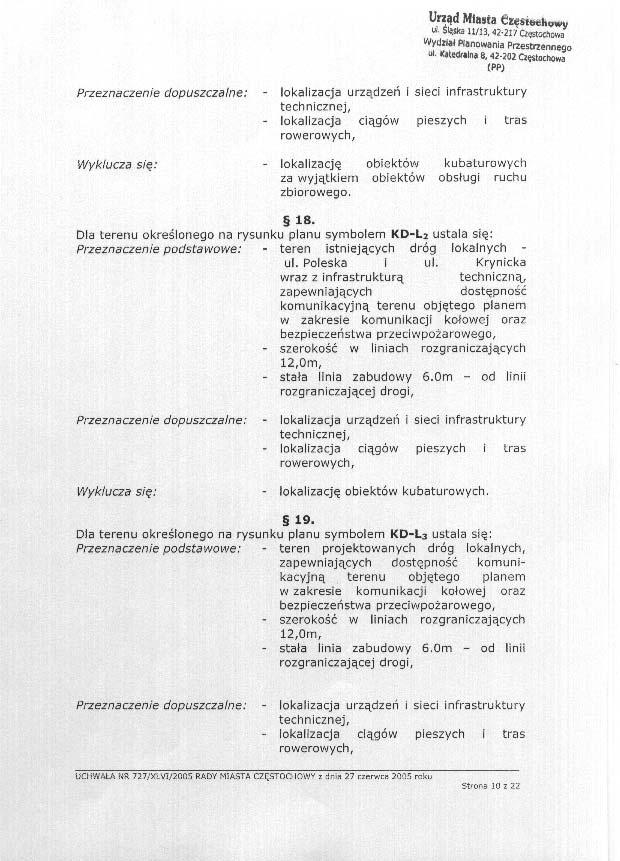

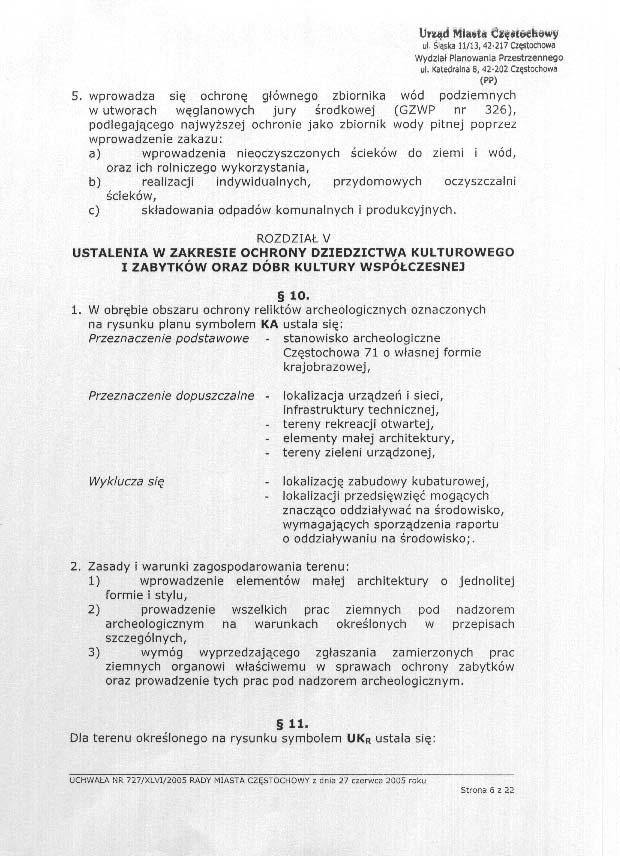

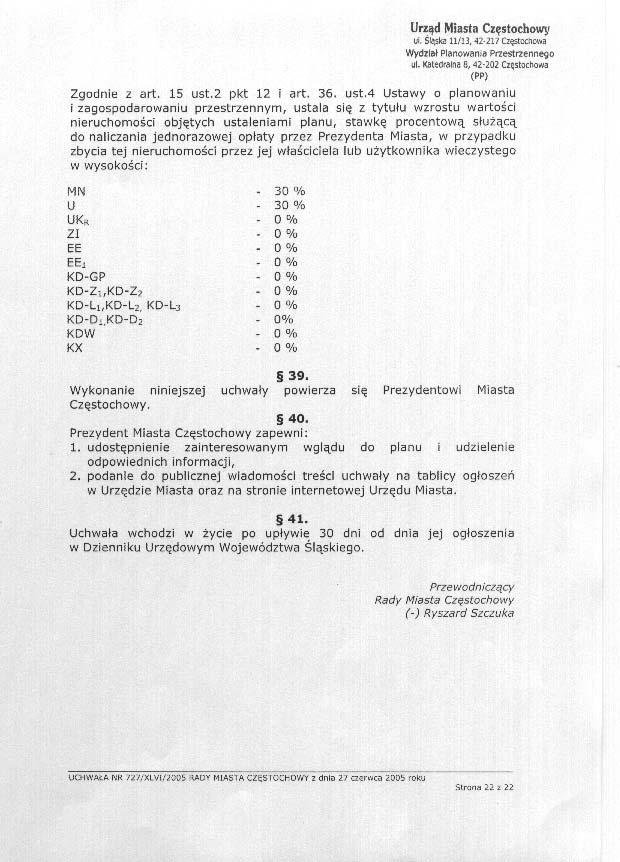

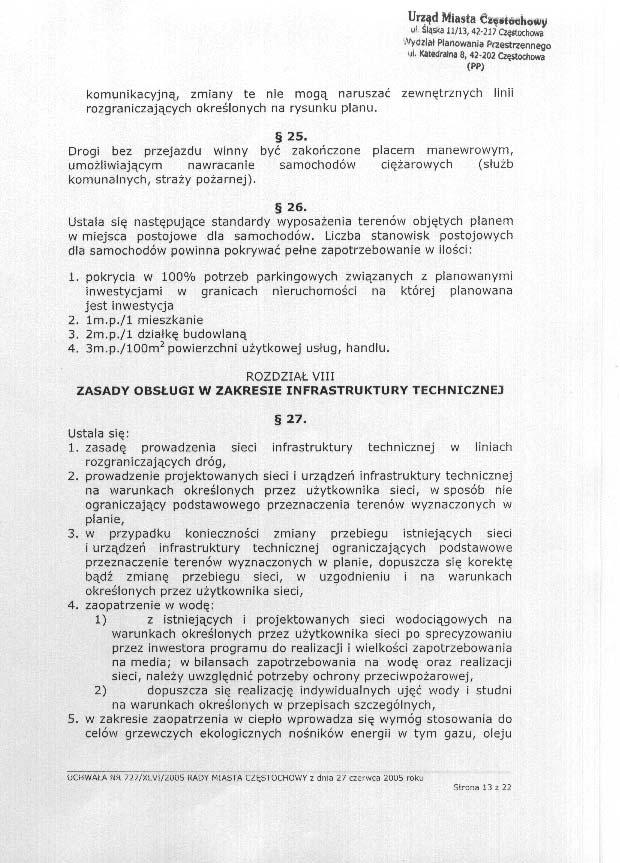

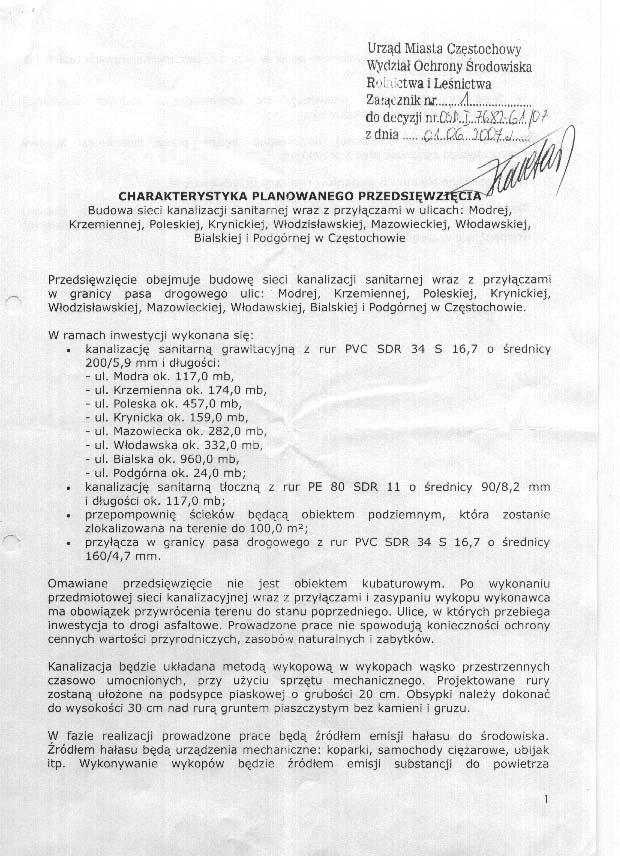

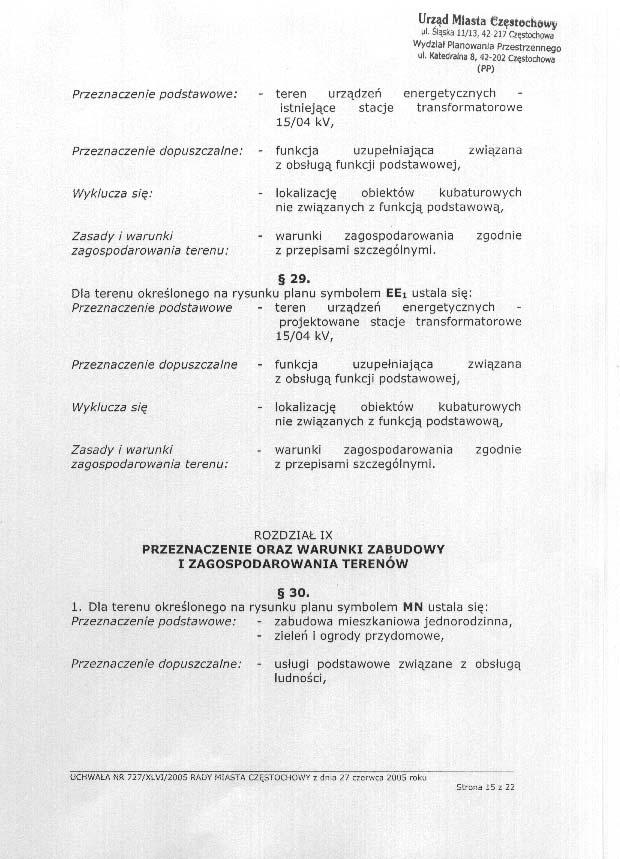

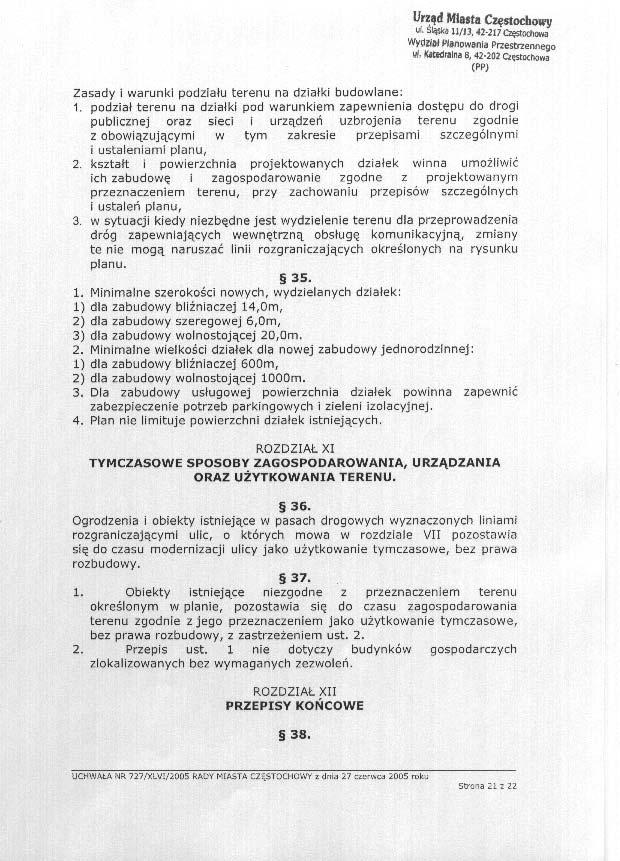

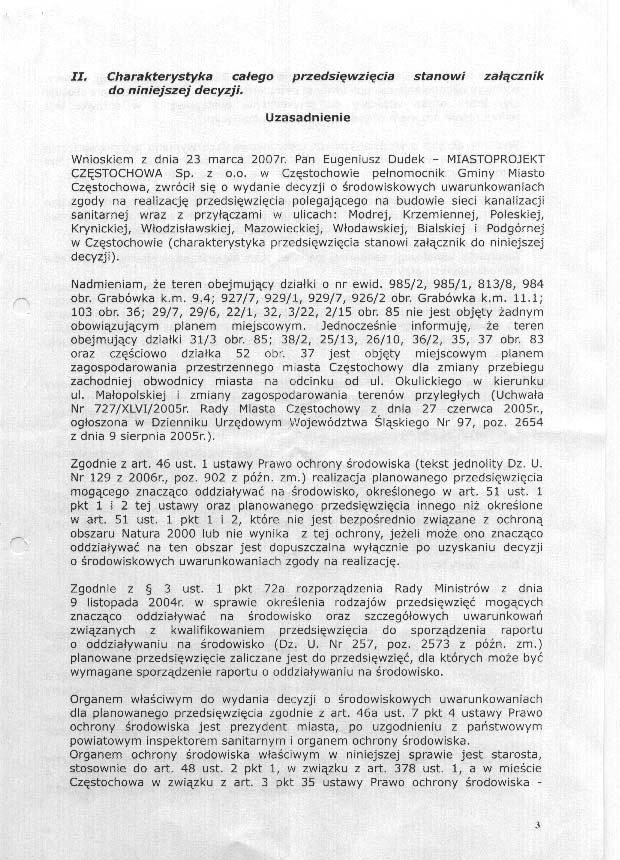

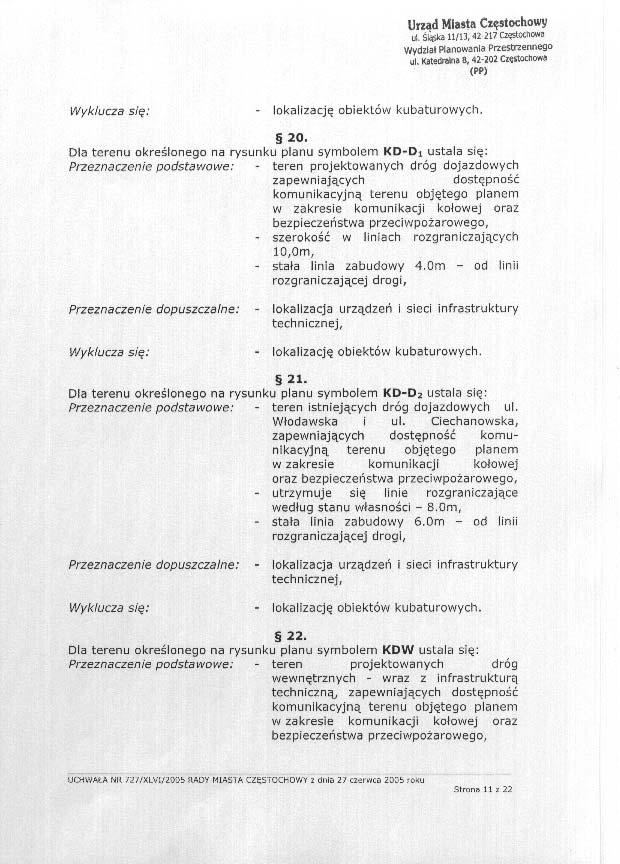

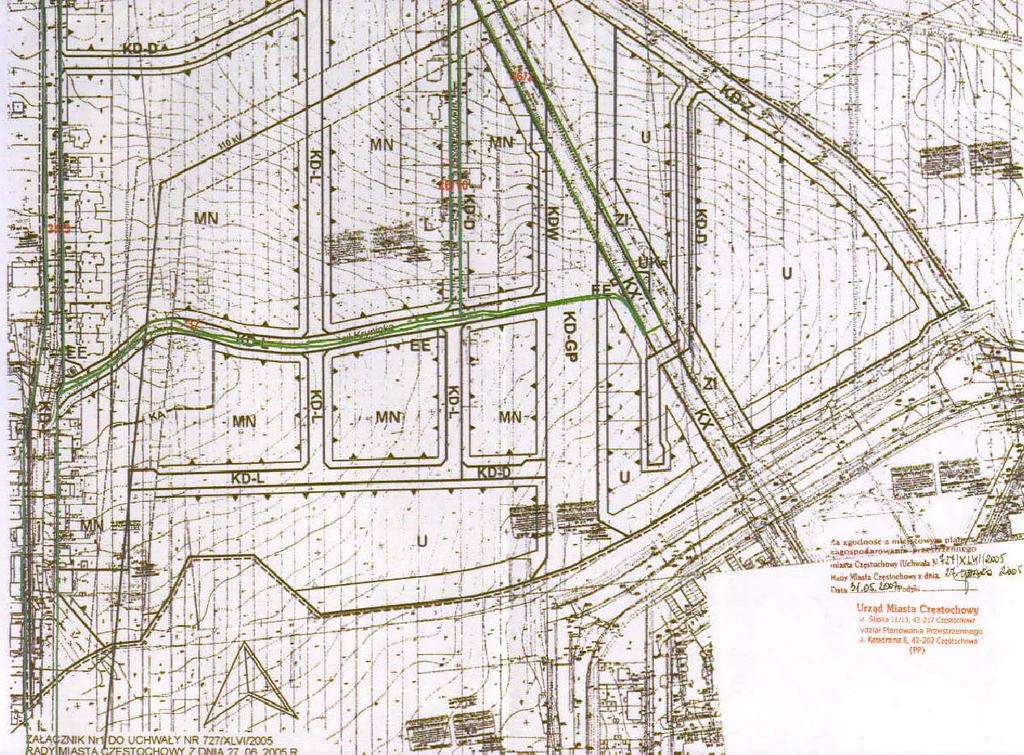

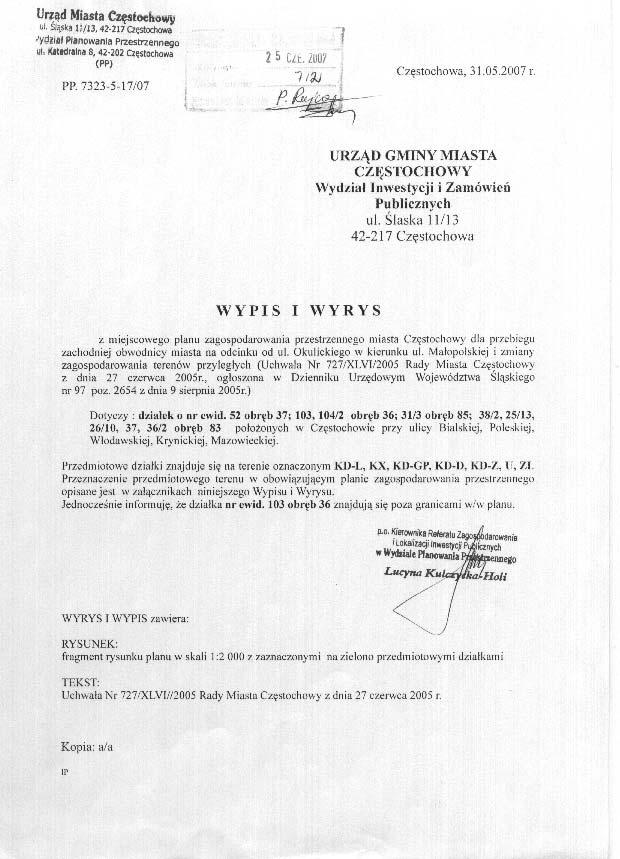

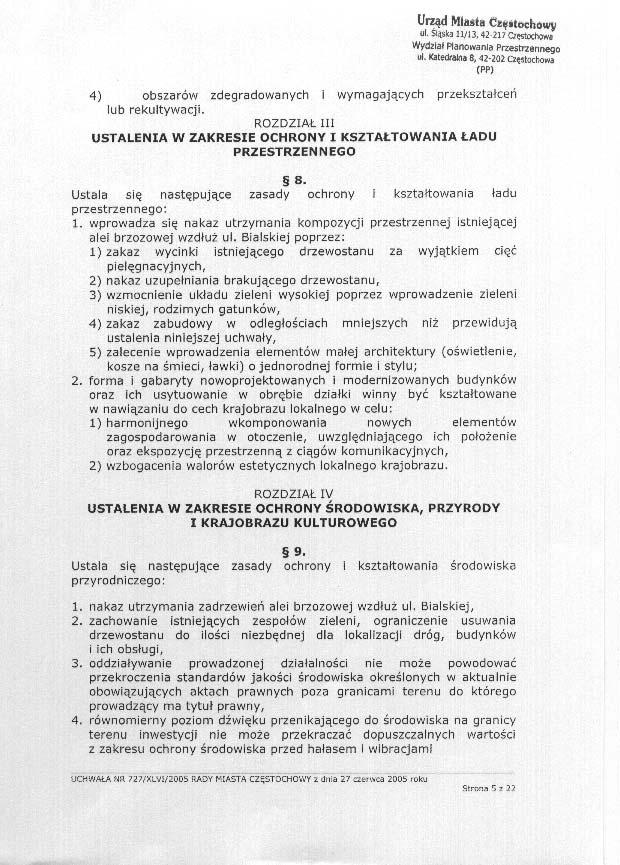

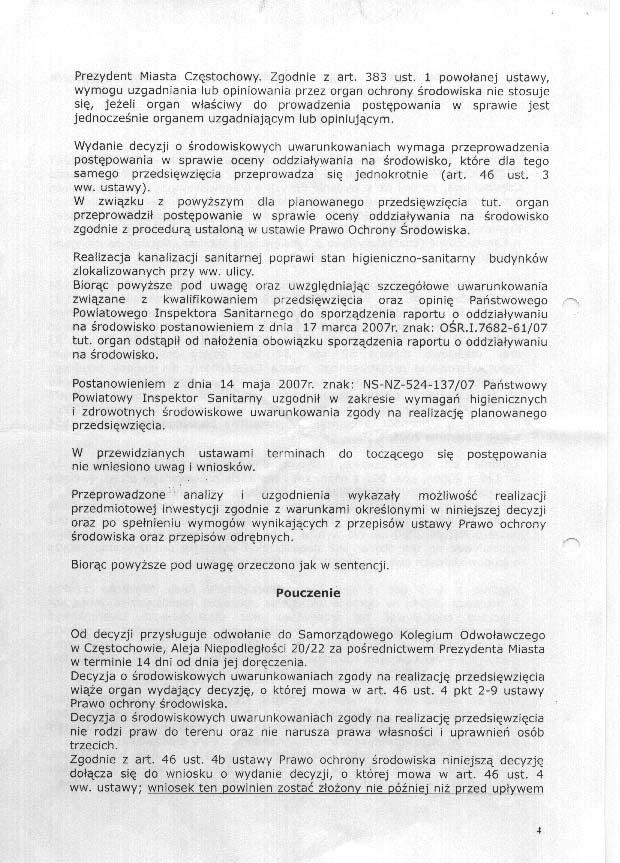

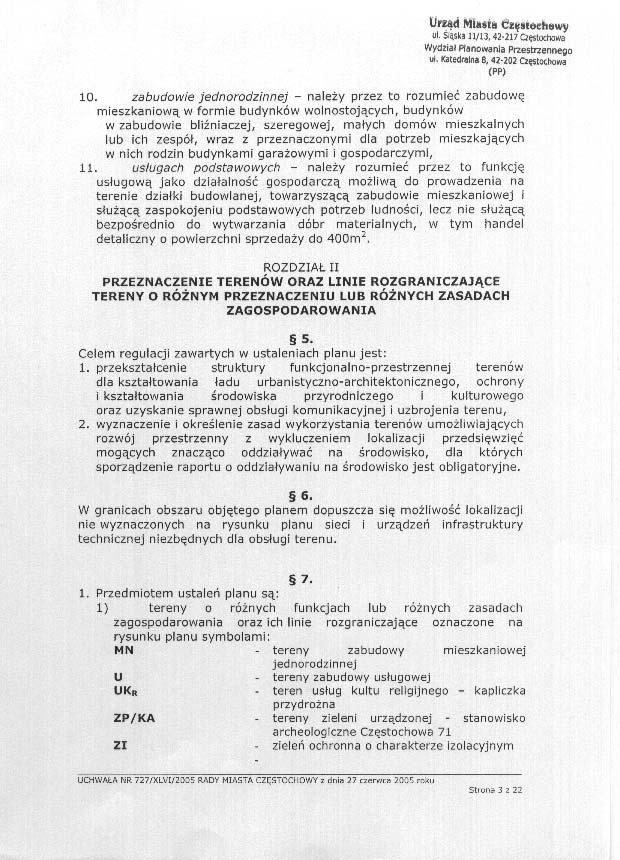

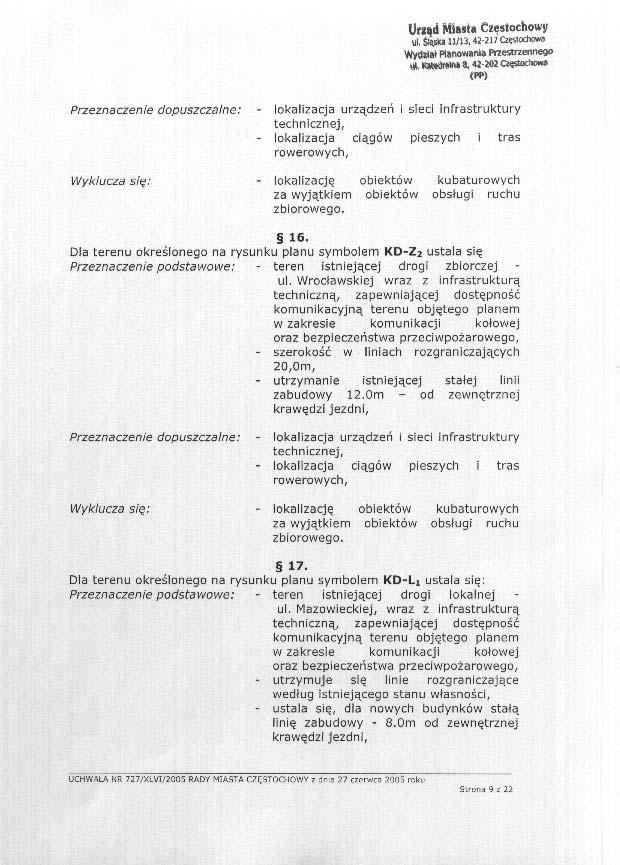

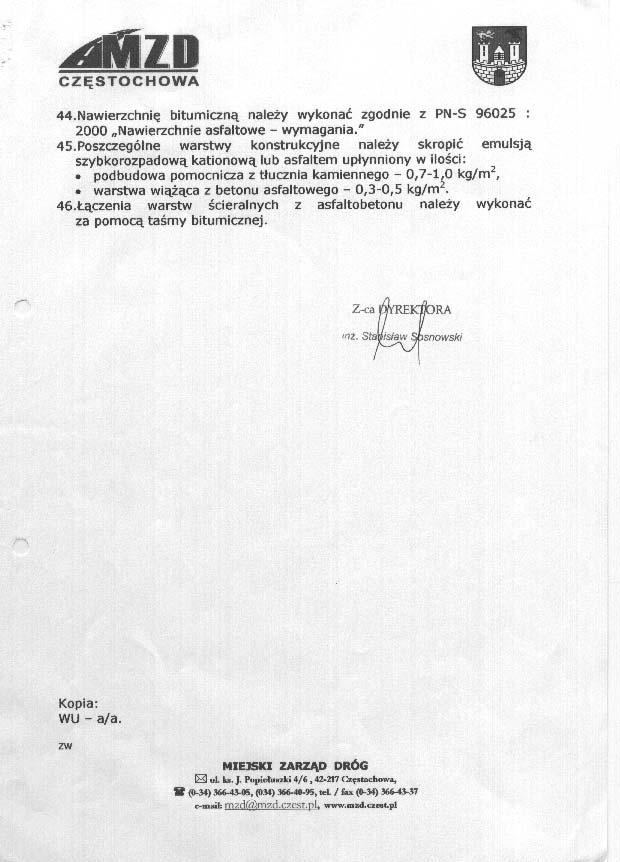

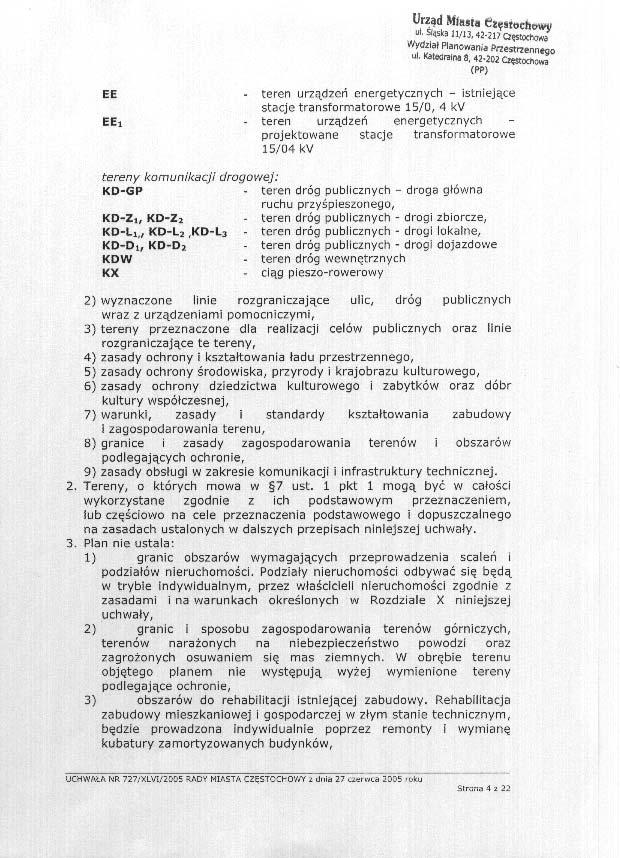

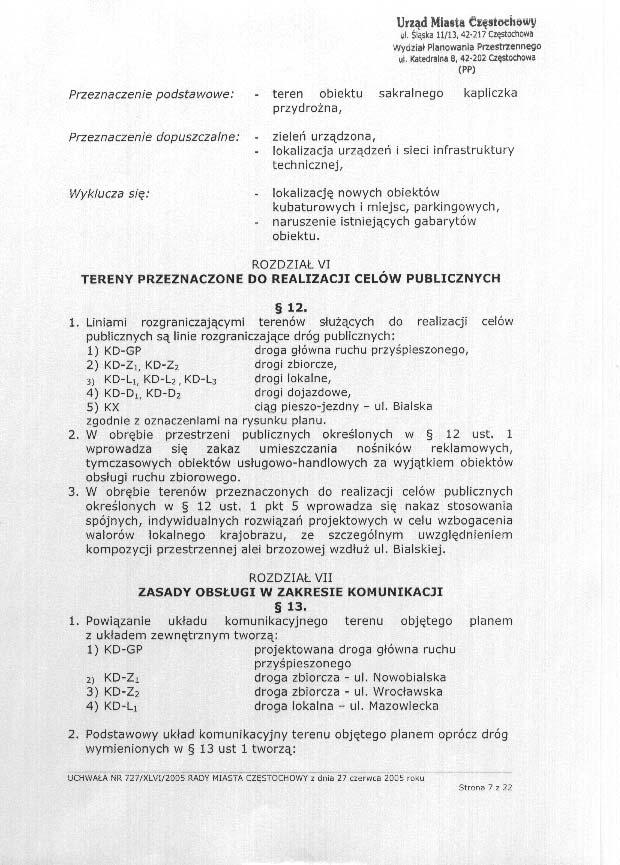

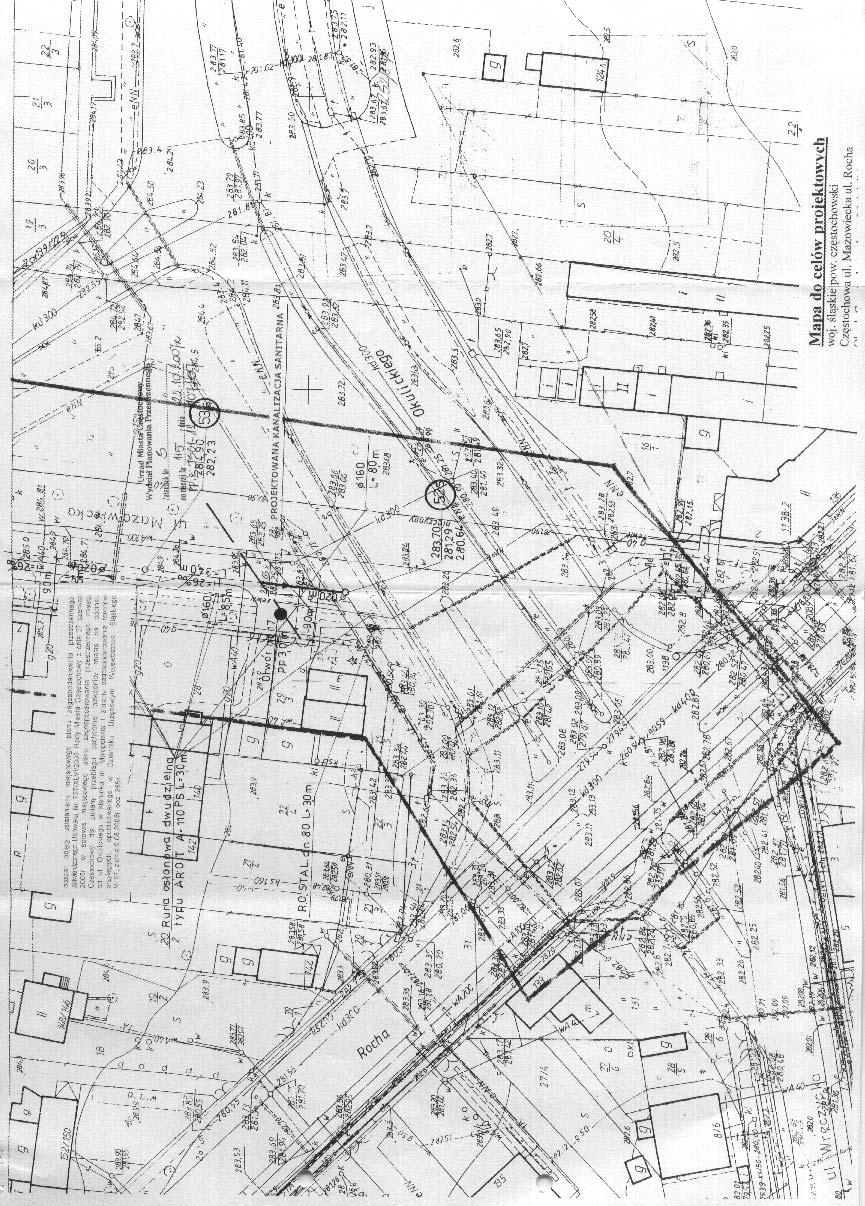

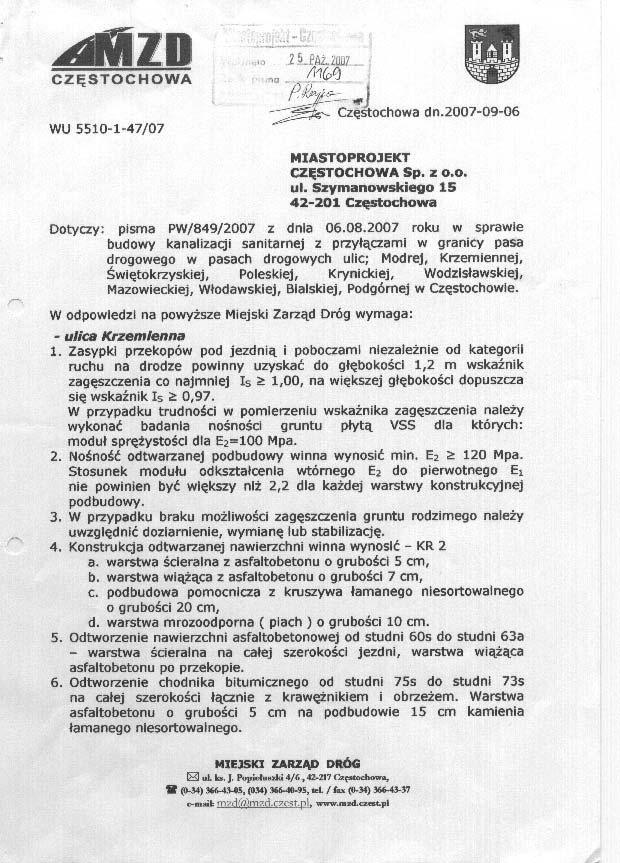

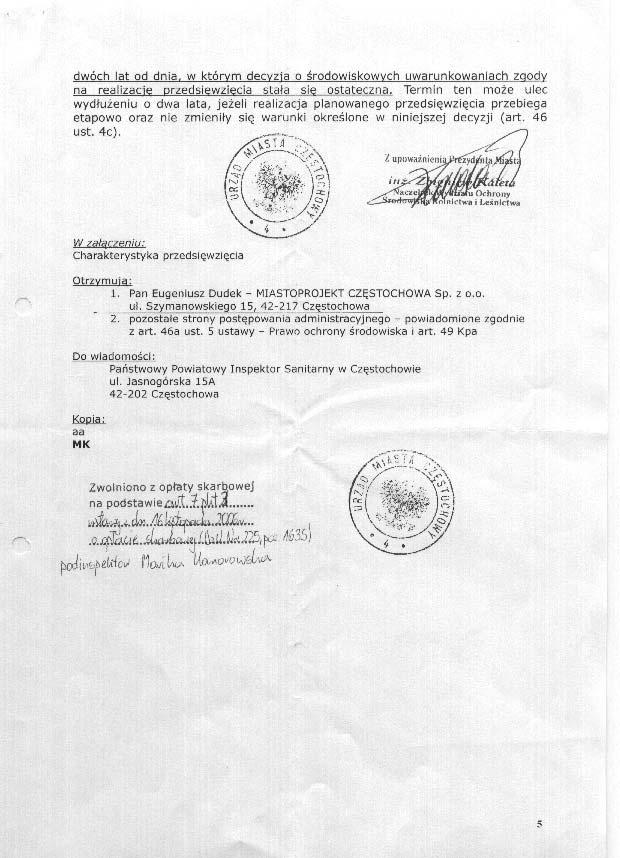

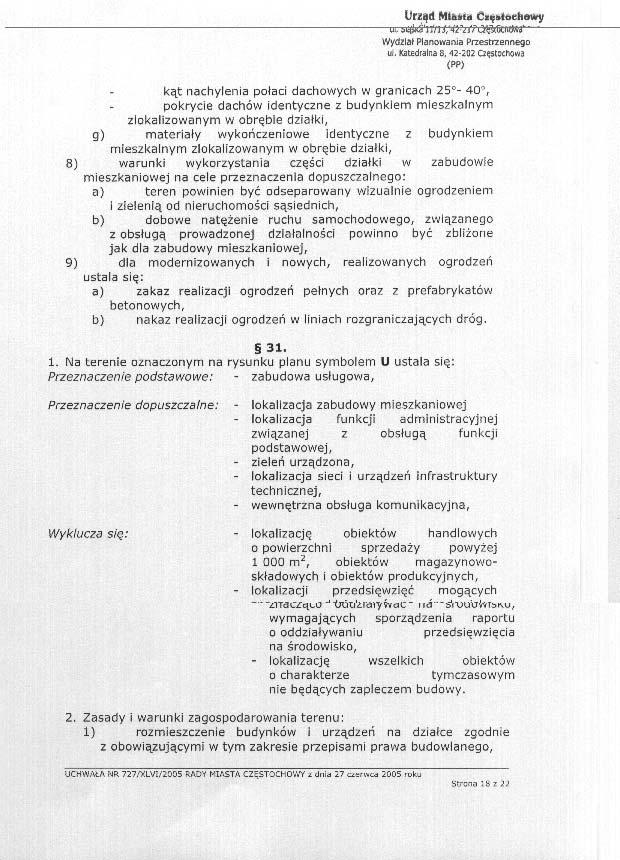

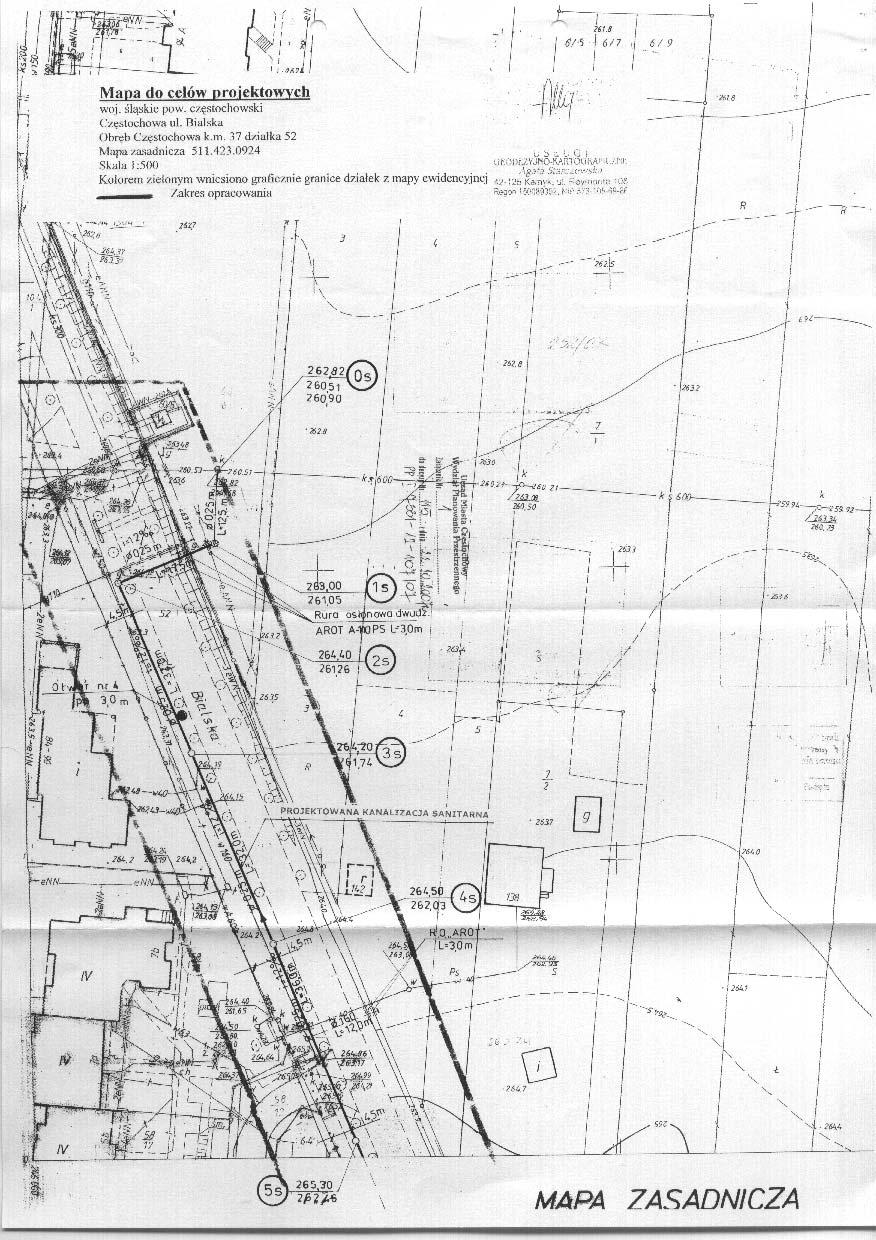

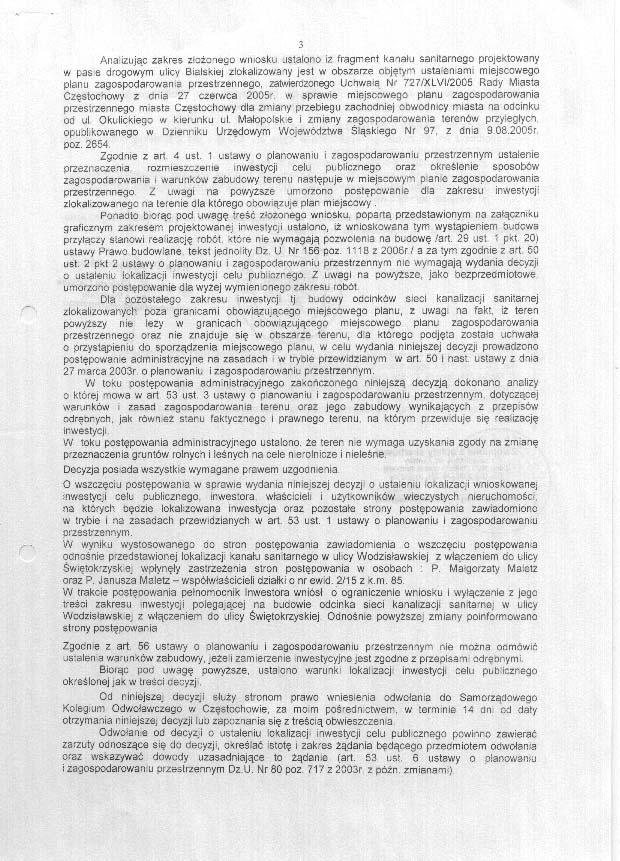

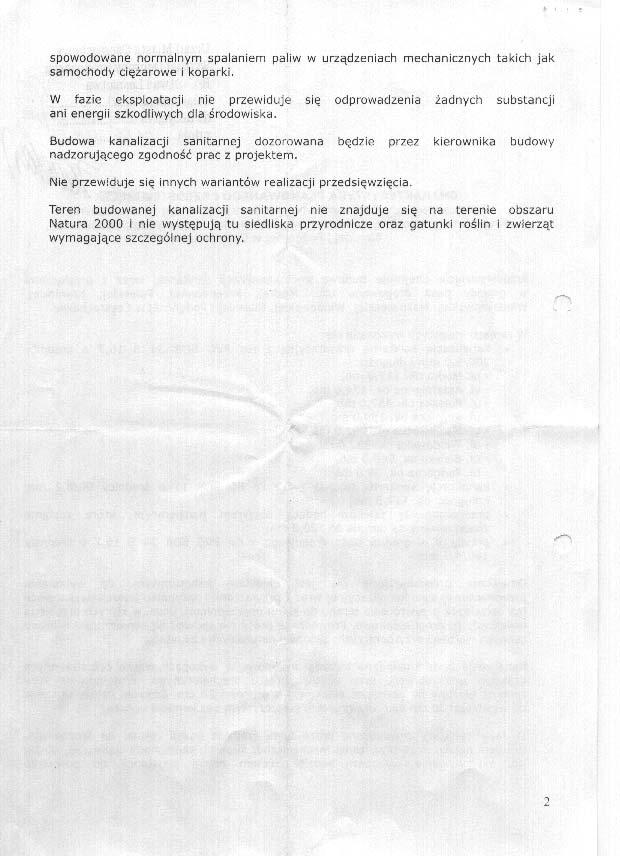

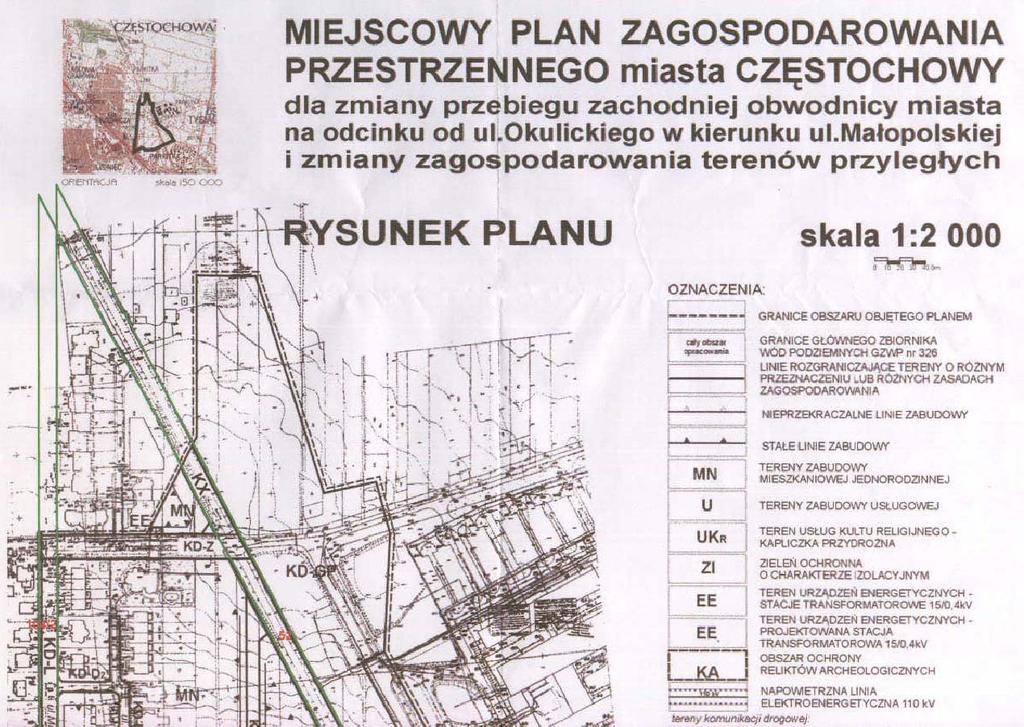

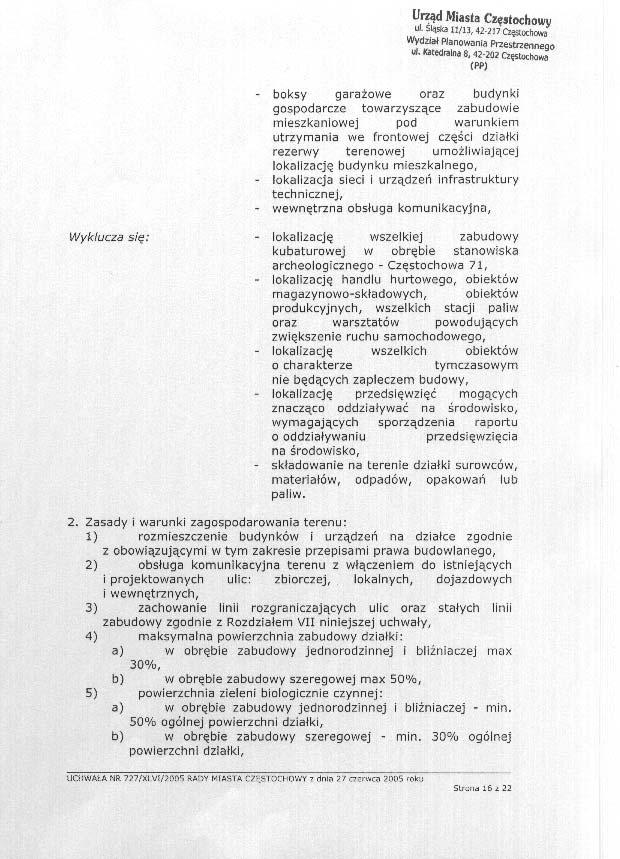

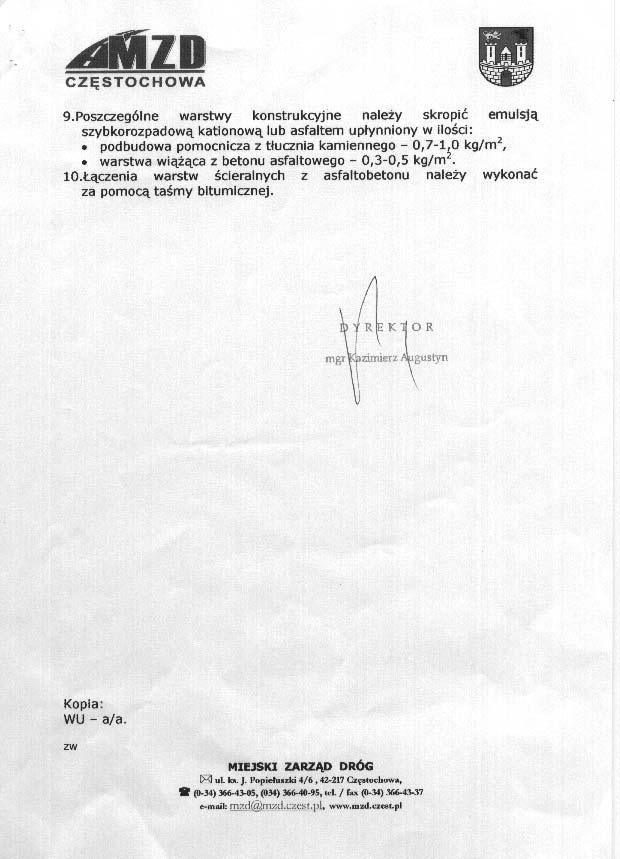

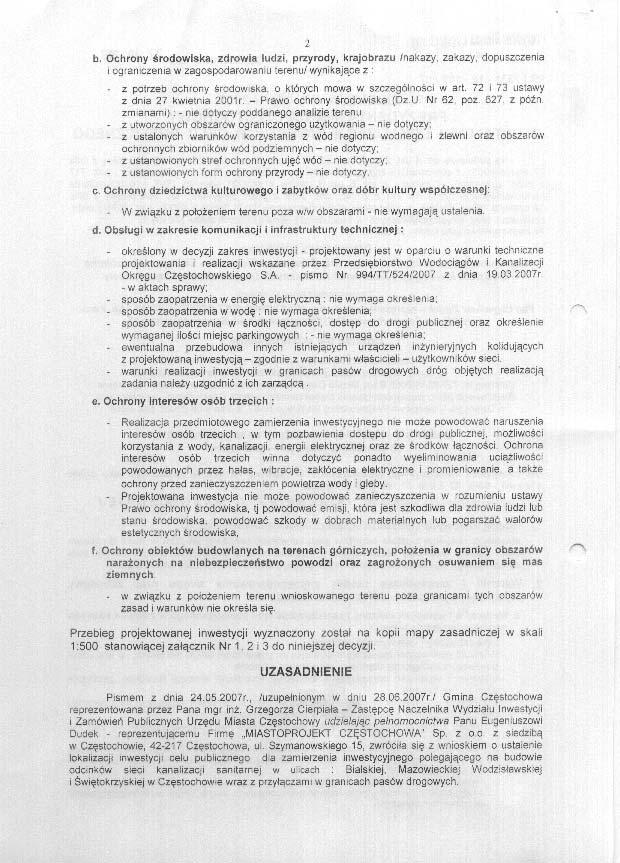

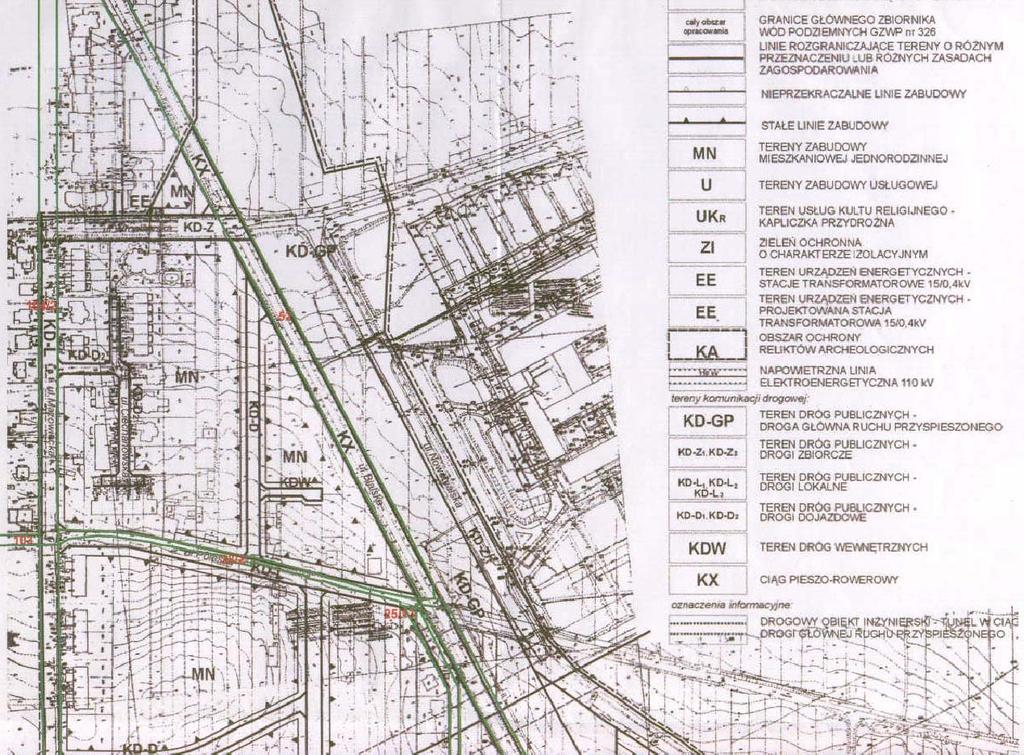

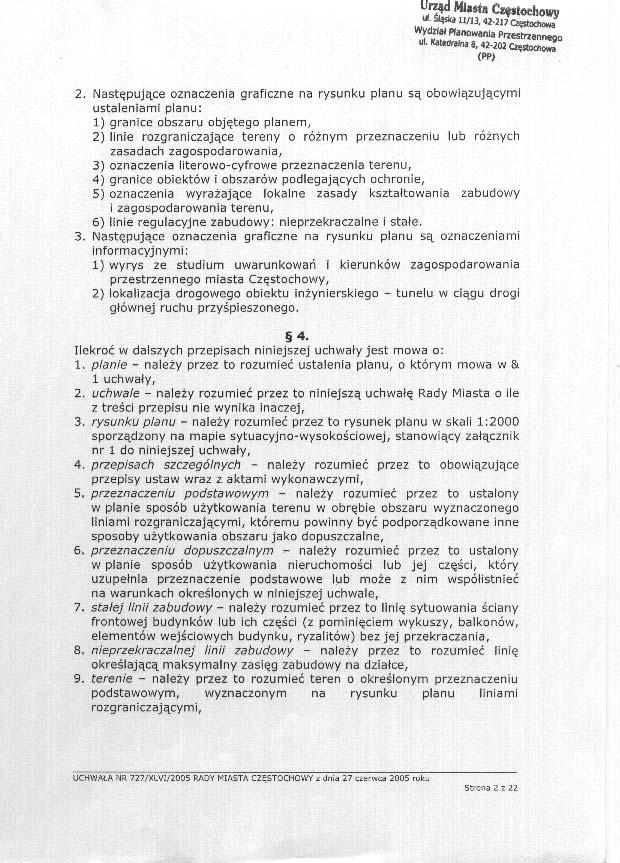

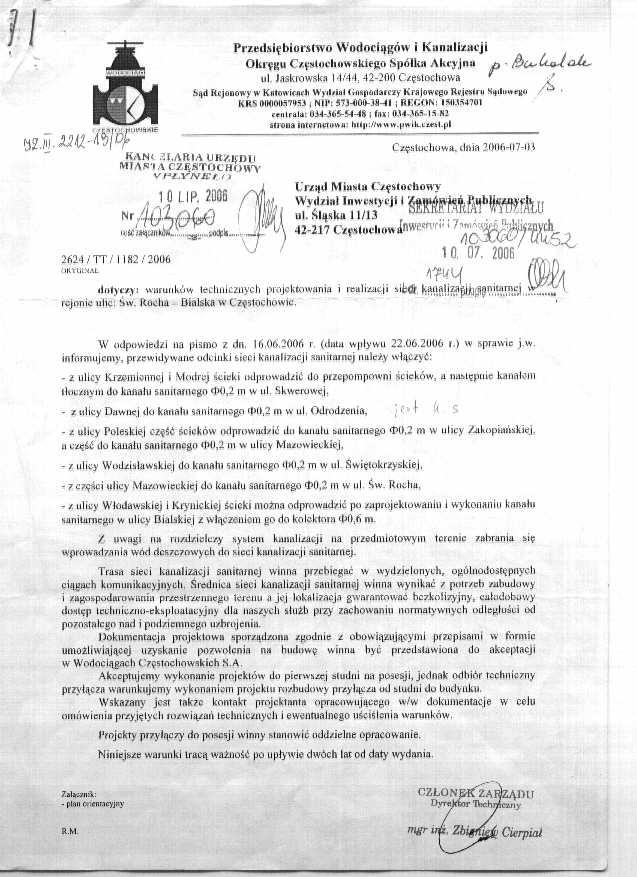

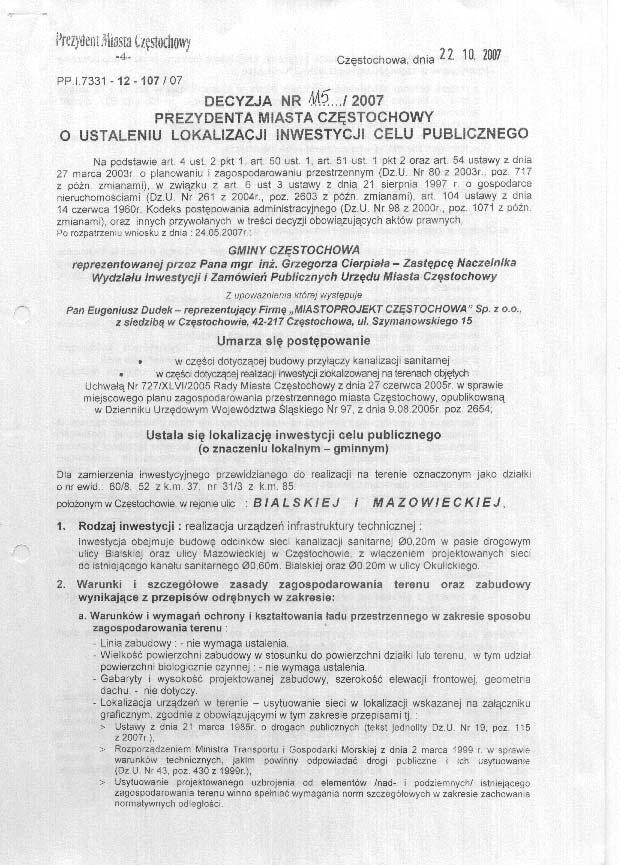

3 Budowa kanalizacji sanitarnej wraz z przyłączami w granicy pasa drogowego do wszystkich posesji w Częstochowie, ul. Krynicka, Bialska, Poleska, Włodawska, Mazowiecka. II. ZAŁĄCZNIKI Warunki techniczne wydane przez PWiK S.A w Częstochowie z dn Wypis i wyrys z miejscowego planu zagospodarownia przestrzennego miasta Częstochowy z dn Decyzja nr 115/2007 prezydenta miasta Częstochowy o ustaleniu lokalizacji inwestycji celu publicznegoz dn Decyzja w sprawie wydania decyzji o środowiskowych uwarunkowaniach zgody na realizację przedsięwzięcia z dn Uzgodnienie w MZUDP - opinia nr 947/07 z dn Warunki odtworzenia nawierzchni wydane przez MZD Częstochowa z dn i aneks do nich z dn III. RYSUNKI Orientacja...rys. nr 0 Plan sytuacyjno - wysokościowy 1:500...rys. nr 1 Plan sytuacyjno - wysokościowy 1:500...rys. nr 2 Plan sytuacyjno - wysokościowy 1:500...rys. nr 3 Plan sytuacyjno - wysokościowy 1:500...rys. nr 4 Plan sytuacyjno - wysokościowy 1:500...rys. nr 5 Plan sytuacyjno - wysokościowy 1:500...rys. nr 6 Plan sytuacyjno - wysokościowy 1:500...rys. nr 7 Plan sytuacyjno - wysokościowy 1:500...rys. nr 8 Profil podłużny kanału sanitarnego w ul. Bialskiej i Krynickiej 1:500/100...rys. nr 9 Profil podłużny kanału sanitarnego w ul. Poleskiej 1:500/100...rys. nr 10 Profil podłużny kanału sanitarnego w ul. Włodawskiej 1:500/100...rys. nr 11 Profil podłużny kanału sanitarnego w ul. Mazowieckiej 1:500/100...rys. nr 12 Profil podłużny przyłączy kanału sanitarnego w ul. Bialskiej 1:500/100...rys. nr 13 Profil podłużny przyłączy kanału sanitarnego w ul. Krynickiej 1:500/100...rys. nr 14 Profil podłużny przyłączy kanału sanitarnego w ul. Włodawskiej 1:500/100...rys. nr 15 Profil podłużny przyłączy kanału sanitarnego w ul. Poleskiej 1:500/100...rys. nr 16 Profil podłużny przyłączy kanału sanitarnego w ul. Mazowieckiej1:500/100...rys. nr 17 Studzienka kanalizacyjna przelotowa Ø1,2 m 1:25...rys. nr 18 MIASTOPROJEKT CZĘSTOCHOWA spółka z o. o Częstochowa ul. Szymanowskiego 15 tel./fax: 0-34 / ,

4 Budowa kanalizacji sanitarnej wraz z przyłączami w granicy pasa drogowego do wszystkich posesji w Częstochowie, ul. Krynicka, Bialska, Poleska, Włodawska, Mazowiecka. I. OPIS TECHNICZNY do projektu budowlanego Budowa kanalizacji sanitarnej wraz z przyłączami w granicy pasa drogowego do wszystkich posesji w Częstochowie, ul. Krynicka, Bialska, Poleska, Włodawska, Mazowiecka. 1. Podstawa opracowania Projekt niniejszy opracowano na podstawie: umowy z Inwestorem, aktualnej mapy sytuacyjno-wysokościowej w skali 1:500 uzgodnień z Inwestorem, uzgodnień branżowych, wizji lokalnej terenu inwestycji, obowiązujących norm i przepisów. 2. Przeznaczenie i program użytkowania obiektu Przedmiotem niniejszego opracowania jest projekt budowlany kanalizacji sanitarnej wraz z przyłączami w granicy pasa drogowego w Częstochowie, ul. Krynicka, Bialska, Poleska, Włodawska, Mazowiecka. Zadaniem zaprojektowanej sieci kanalizacji sanitarnej i jest odbiór ścieków bytowogospodarczych powstających na terenie posesji zlokalizowanych przy wyżej wymienionych ulicach i przesłanie ich do istniejącego systemu kanalizacji. Opracowanie obejmuje zaprojektowanie w: ulicy Krynickiej - kanału sanitarnego 200 o dł. 183 m wraz z przyłączami (20 szt.); ulicy Bialskiej - kanału sanitarnego 300 o dł. 510 m 250 o dł. 342 m wraz z przyłączami (17 szt.); ulicy Poleskiej - kanału sanitarnego 200 o dł. 458 m wraz z przyłączami (33 szt.); ulicy Włodawskiej - kanału sanitarnego 200 o dł. 294 m wraz z przyłączami (16 szt.); ulicy Mazowieckiej - kanału sanitarnego 200 o dł. 237 m wraz z przyłączami (22 szt.). MIASTOPROJEKT CZĘSTOCHOWA spółka z o. o Częstochowa ul. Szymanowskiego 15 tel./fax: 0-34 / ,

5 Budowa kanalizacji sanitarnej wraz z przyłączami w granicy pasa drogowego do wszystkich posesji w Częstochowie, ul. Krynicka, Bialska, Poleska, Włodawska, Mazowiecka. 3. Warunki geologiczno - inżynierskie Jak wynika z dokumentacji geotechnicznej wykonanej przez firmę GEOBIOS na potrzeby zadania, którego dotyczy dokumentacja projektowa kanał będzie posadowiony w zróżnicowanych warunkach geotechnicznych, wśród niespoistych utworów piaszczystych średniozagęszczonych i zagęszczonych oraz w obrębie utworów spoistych o zmiennej konsystencji. Przy generalnym założeniu posadowienia bezpośredniego nie wyklucza się zastosowania posadowienia odcinków kanału w strefie gruntów spoistych na wzmocnionym tłuczniem podłożu, w przypadku uplastycznienia gruntów (posadowienie bezpośrednie). Z tegoż powodu ważnym jest chronić grunty przed oddziaływaniem niskich temperatur i wód opadowych. Zasypanie wykopów wykonać gruntem niespoistym rodzimym z odkładu z przestrzeganiem zasad ich zagęszczenia (I D powyżej 0,6) oraz materiałem dowiezionym z zewnątrz gruntem niespoistym, z ich kontrolowanym zagęszczeniem. Warstwa nasypów składa się z mieszaniny piasku, gleby i domieszki składników mineralnych oraz punktowo odpadów budowlanych i paleniskowych. Grunty nasypowe o niskich parametrach należy wzmocnić (dogęścić). Kategoria urabialności gruntów Istniejące uzbrojenie ulicy Projektowana kanalizacja będzie biegła w sąsiedztwie przewodów wodociągowych, kanału deszczowego, kabli elektrycznych, telefonicznych i gazociągu. Przed przystąpieniem do robót ziemnych należy wykonać wykopy kontrolne w celu zlokalizowania istniejącego uzbrojenia. 5. Odległości projektowanej kanalizacji od istniejącego uzbrojenia podziemnego i nadziemnego Zgodnie z wytycznymi projektowania sieci przewodów podziemnych i nadziemnych w ulicach minimalne poziome odległości kanalizacji sanitarnej winny wynosić od: wodociągu 1,5 2,0 m gazociągu 1,5 m od kabla elektrycznego i telefonicznego 1,0 m linia napowietrznej elektrycznej 1,5 m MIASTOPROJEKT CZĘSTOCHOWA spółka z o. o Częstochowa ul. Szymanowskiego 15 tel./fax: 0-34 / ,

6 Budowa kanalizacji sanitarnej wraz z przyłączami w granicy pasa drogowego do wszystkich posesji w Częstochowie, ul. Krynicka, Bialska, Poleska, Włodawska, Mazowiecka. Napotkane urządzenia podziemne winny być zabezpieczone przed uszkodzeniem podczas wykonywania otwartego wykopu. Istnieje możliwość występowania niewykazanych na mapie urządzeń podziemnych, dlatego bezpośrednio przed rozpoczęciem robót należy upewnić się, czy nie ma innych przewodów. 6. Przeszkody na trasie projektowanej kanalizacji sanitarnej Przeszkodami na trasie projektowanej kanalizacji są elementy istniejącego uzbrojenia terenu. Wykonawca zobowiązany jest we wszystkich miejscach skrzyżowania istniejącego uzbrojenia z projektowaną siecią do wykonania przekopów kontrolnych, potwierdzających stan przyjęty w projekcie, na podstawie mapy sytuacyjno - wysokościowej. W przypadku napotkania uzbrojenia nie naniesionego na planach i profilach należy powiadomić autora projektu i inspektora nadzoru celem ustalenia sposobu zabezpieczenia i usunięcia kolizji. Wszystkie przeszkody na trasie należy zabezpieczyć przed ich uszkodzeniem. Na skrzyżowaniach projektowanej kanalizacji z kablami energetycznymi i telekomunikacyjnymi należy zamontować na nich dwudzielne rury ochronne AROT A-110 PS. Rury ochronne zamontować również na skrzyżowaniach z gazociągiem Skrzyżowania z istniejącą siecią wodociągową Prowadząc prace związane z budową kanalizacji sanitarnej należy zachować wszelkie możliwe środki ostrożności w celu zabezpieczenia istniejącej sieci wodociągowej. Przed przystąpieniem do robót budowlanych związanych z ułożeniem przęsła kanalizacyjnego w obrębie, którego jest skrzyżowanie z siecią wodociągową należy bezwzględnie wykonać przekop kontrolny na wodociągu w celu weryfikacji jego posadowienia. W przypadku kolizji lub zbliżenia w miejscu skrzyżowania sieci poniżej 20 cm liczonego jako odległość pomiędzy krańcowymi punktami rurociągów należy fakt ten zgłosić do projektanta i PWIK S.A. w celu szczegółowego rozwiązania miejsca kolizji. 7. Opis rozwiązań technologicznych 7.1. Trasy kanałów Całość kanalizacji zaprojektowano w obrębie pasa drogowego ulic objętych opracowaniem. Trasę kanalizacji i lokalizację jej elementów wytyczyć w oparciu o rys. nr 1-8. MIASTOPROJEKT CZĘSTOCHOWA spółka z o. o Częstochowa ul. Szymanowskiego 15 tel./fax: 0-34 / ,

7 Budowa kanalizacji sanitarnej wraz z przyłączami w granicy pasa drogowego do wszystkich posesji w Częstochowie, ul. Krynicka, Bialska, Poleska, Włodawska, Mazowiecka Zastosowane rury Kanał sanitarny grawitacyjny z rur z PVC Kanał sanitarny grawitacyjny zaprojektowano z rur o średnicach 315/9,2 mm, 250/7,3 mm, 200/5,9 mm, z litego PVC SDR 34 S 16,7 kl. S, kielichowych łączonych na uszczelki gumowe. Przy budowie stosować się do instrukcji montażowej układania w gruncie rurociągów z PVC wydanej przez producenta rur Przyłącza kanalizacji sanitarnej z rur z PVC Przyłącza kanalizacji sanitarnej należy wykonać z rur z litego PVC SDR 34 S 16,7 kl. S z kielichami o średnicy 160/4,7mm, łączonych na uszczelki gumowe. Przy budowie stosować się do instrukcji montażowej układania w gruncie rurociągów z PVC wydanej przez producenta rur Zastosowane studzienki Zaprojektowano studzienki z kręgów 1,2 m żelbetowych łączonych na uszczelkę z włazami zatrzaskowymi typu ciężkiego D z wypełnieniem betonowym wg PN-87/H Studzienki wyposażyć w klamry złazowe, w rozstawie na przemiennie, co 30 cm. W miejscu przejść z rurami PVC przez ściany studzienek należy osadzić przejścia szczelne długie z uszczelnieniem gumowym: na wejściach - kielichowe PVC, na wyjściach - bose PVC. Kręgi od zewnątrz zabezpieczyć warstwą izolacyjną pomalować 2 x Izolbetem D. 8. Przyłącza kanalizacji sanitarnej Przyłącza kanalizacji sanitarnej zaprojektowano na zlecenie inwestora do wszystkich działek w granicy pasa drogowego ulic objętych opracowaniem. Przyłącza kanalizacji sanitarnej należy podłączyć do sieci poprzez zastosowanie trójników lub bezpośrednio do studzienki sieciowej. 9. Roboty ziemne Przed przystąpieniem do robót w pasie drogowym należy powiadomić Zarządcę terenu, na którym prowadzone będą roboty. MIASTOPROJEKT CZĘSTOCHOWA spółka z o. o Częstochowa ul. Szymanowskiego 15 tel./fax: 0-34 / ,

8 Budowa kanalizacji sanitarnej wraz z przyłączami w granicy pasa drogowego do wszystkich posesji w Częstochowie, ul. Krynicka, Bialska, Poleska, Włodawska, Mazowiecka. Roboty ziemne w większości wykonywane będą sprzętem mechanicznym. Szerokość wykopów płytkich tj. h 1,8m ok. 1,0m, przy wykopach głębszych 1,0m 1,2m. Zakłada się umocnienie wykopu szalunkiem kroczącym np. Kings Werban. W miejscach zbliżenia do istniejącego uzbrojenia przekopy kontrolne należy wykonać ręcznie. Przy wykonywaniu wykopów nie wolno dopuścić do przekroczenia projektowanej głębokości wykopu. Roboty wykopowe prowadzić tak, aby zabezpieczyć wykop przed napływem wód opadowych. Dla posadowienia kanału należy wykonać podsypkę z piasku o grubości nie mniejszej jak 20 cm i zagęszczeniu 95%. Materiał podsypki powinien spełniać następujące wymagania: nie powinien zawierać cząstek o wymiarach większych niż 20 mm, nie może być zmrożony, nie może zawierać żadnych ostrych kamieni i innych przedmiotów, które mogłyby spowodować uszkodzenie rury. Powierzchnia zagęszczonego piasku w obrębie kąta 90 powinna mieć dno wyprofilowane zgodnie z projektowanym spadkiem i stanowić podłoże nośne dla rury kanałowej. Zasypka ułożonego kanału składa się z dwóch warstw: warstwy ochronnej rury kanałowej o wysokości 30 cm ponad wierzch, warstwy do powierzchni terenu. Zasypkę prowadzić trzema etapami: etap I -wykonanie warstwy ochronnej - obsypka rury kanałowej - wykonać z piasku sypkiego bez grud i kamieni. Obsypkę należy zagęszczać z zachowaniem szczególnej ostrożności z uwagi na kruchość materiału, z którego wykonane są rury; etap II etap III -wykonanie obsypki w miejscach połączeń po próbie szczelności rur na złączach; -zasypka wykopu gruntem rodzimym z jednoczesnym zagęszczeniem oraz rozbiórkę zabezpieczenia ściany. Zasypkę wykopu powyżej obsypki wykonuje się warstwami z gruntu rodzimego, z wyjątkiem gruntów spoistych z jednoczesnym zagęszczeniem. Wskaźnik zagęszczenia Js=1,00 do głębokości 1,2 m i powyżej głębokości 1,2m Js=0,98. MIASTOPROJEKT CZĘSTOCHOWA spółka z o. o Częstochowa ul. Szymanowskiego 15 tel./fax: 0-34 / ,

9 Budowa kanalizacji sanitarnej wraz z przyłączami w granicy pasa drogowego do wszystkich posesji w Częstochowie, ul. Krynicka, Bialska, Poleska, Włodawska, Mazowiecka. 10. Zalecenia ogólne Montaż rur wykonać zgodnie z zaleceniami producenta i obowiązującymi normami. Roboty ziemne wykonać z zachowaniem warunków BHP i obowiązujących norm. Przed zasypaniem wykopów należy dokonać inwentaryzacji sieci przez służbę geodezyjną. Przy wykonywaniu robót montażowych przestrzegać postanowień norm: BN-62/ Roboty ziemne. Wykopy otwarte pod przewody wodociągowe i kanalizacyjne. Warunki techniczne wykonania., PN-62/B Roboty ziemne budowlane. Wymagania i badania przy odbiorze, Całość powinna spełniać wymagania: Warunków technicznych wykonania i odbioru robót budowlano montażowych tom II Instalacje sanitarne i przemysłowe. 11. Przepisy BHP Roboty wykonywane będą w czynnych ulicach, w związku z czym ich teren powinien być zabezpieczony barierkami ochronnymi, a od zmierzchu do świtu i przy złej widoczności powinien zostać odpowiednio oświetlony. Ogół robót wykonawczych mających na celu realizację projektu powinien być prowadzony w zgodzie z obowiązującymi przepisami BHP. Przed przystąpieniem do robót pracownicy powinni być przeszkoleni w zakresie obowiązujących przepisów BHP. 12. Odtworzenie istniejącej nawierzchni dróg W związku z realizacją budowy kanalizacji sanitarnej wraz z przyłączami w ulicach objętych tym opracowaniem, MZD w Częstochowie wydało następujące warunki odtworzenia zniszczonej nawierzchni owych ulicy: ul. Krynicka - stopień zagęszczenia gruntu po przekopie min Is 0,98; - w przypadku braku możliwości zagęszczenia gruntu rodzimego należy uwzględnić doziarnienie, wymianę lub stabilizację. Nośność odtwarzanej podbudowy winna wynosić min. E2 120 MPa. Stosunek modułu odkształcenia wtórnego E2 do pierwotnego E1 nie powinien być większy niż 2,2 dla każdej warstwy konstrukcyjnej podbudowy; MIASTOPROJEKT CZĘSTOCHOWA spółka z o. o Częstochowa ul. Szymanowskiego 15 tel./fax: 0-34 / ,

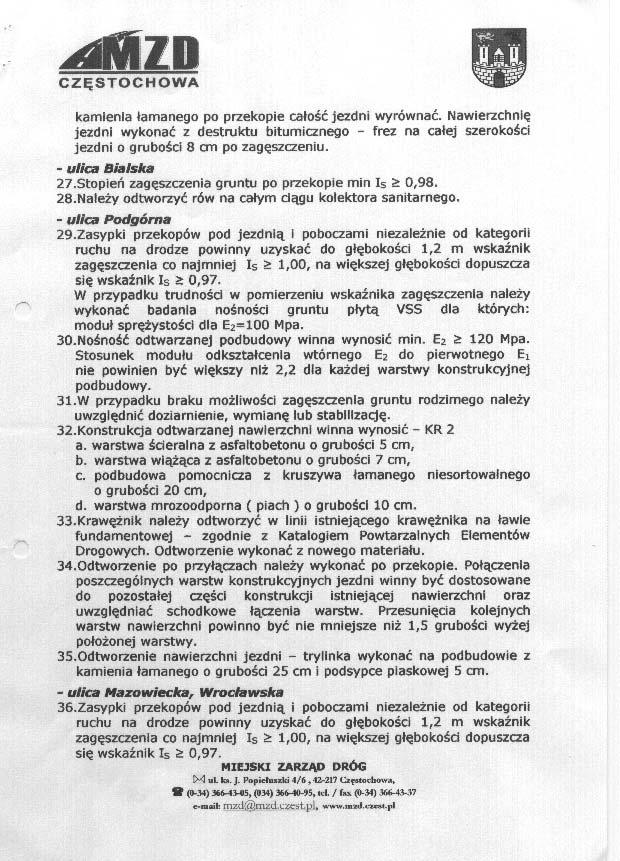

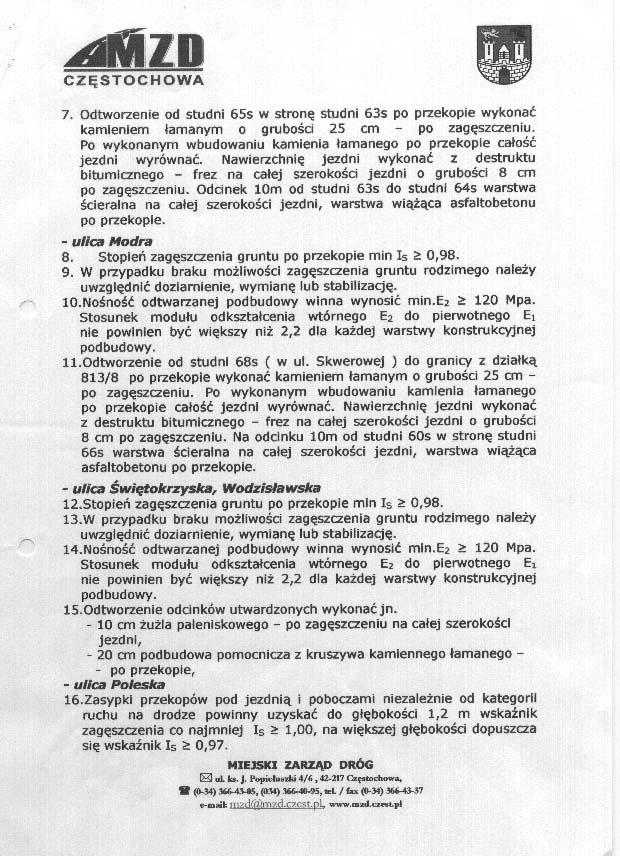

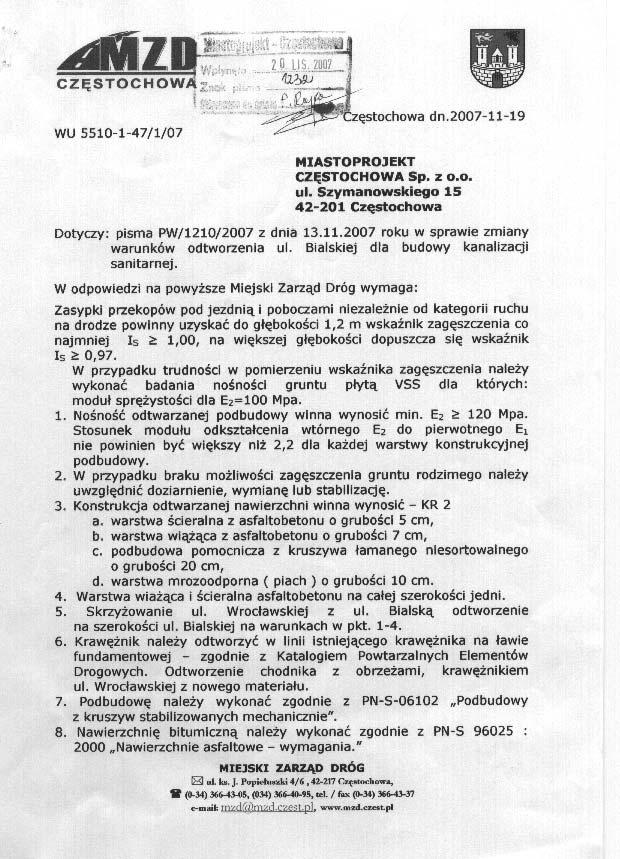

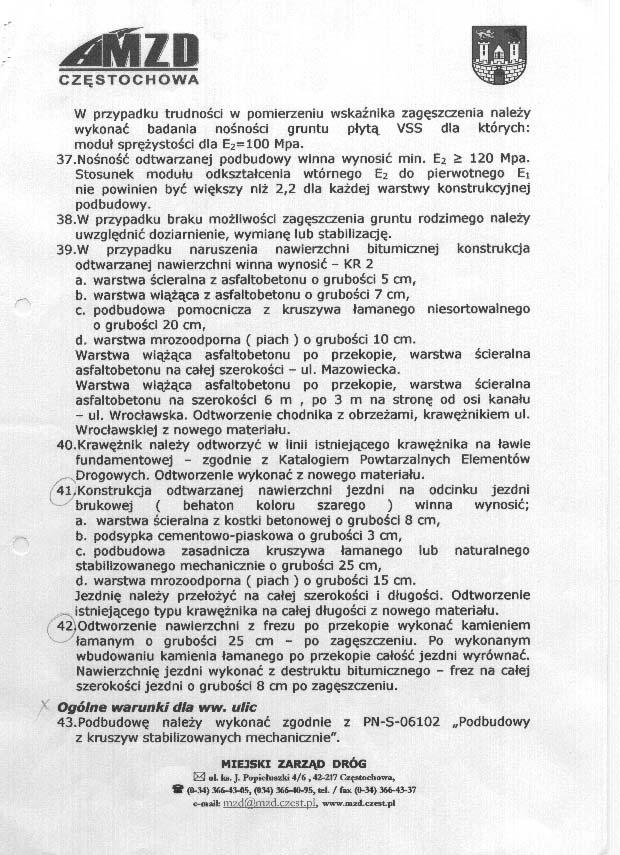

10 Budowa kanalizacji sanitarnej wraz z przyłączami w granicy pasa drogowego do wszystkich posesji w Częstochowie, ul. Krynicka, Bialska, Poleska, Włodawska, Mazowiecka. - odtworzenie po przekopie wykonać kamieniem łamanym o gr. 25 cm po zagęszczeniu; - po wykonanym wbudowaniu kamienia po przekopie całość jezdni wyrównać. ul. Bialska Nawierzchnię jezdni na całej szerokości zamknąć kruszywem drogowym o uziarnieniu 0-8; - zasypki przekopów pod jezdnią i poboczami niezależnie od kategorii ruchu na drodze powinny uzyskać do głęb. 1,2 m wskaźnik zagęszczenia co najmniej Is 1,0, na większych głębokościach Is 0,97. W przypadku trudności w pomierzeniu wskaźnika zagęszczenia należy warstwami wykonać badania nośności gruntu płytą VSS dla których moduł sprężystości E2=100Mpa; - nośność odtwarzanej podbudowy winna wynosić min. E2 120 MPa. Stosunek modułu odkształcenia wtórnego E2 do pierwotnego E1 nie powinien być większy niż 2,2 dla każdej warstwy podbudowy; - w przypadku braku możliwości zagęszczenia gruntu rodzimego należy uwzględnić doziarnienie, wymianę lub stabilizację; - konstrukcja odtwarzanej nawierzchni winna wynosić - KR2: a. warstwa ścieralna z asfaltobetonu o gr. = 5,0 cm, b. warstwa wiążąca z asfaltobetonu o gr. = 7,0 cm, c. podbudowa pomocnicza z kruszywa łamanego niesortowalnego o gr. 20,0 cm, d. warstwa mrozoodporna (piach) o gr. 10,0 cm. Odtworzenie warstwy ścieralnej i wiążącej należy wykonać na całej szerokości jezdni. Skrzyżowanie ul. Wrocławskiej z Bialską odtworzyć na szerokości ul. Bialskiej zgodnie z warunkami j.w. - krawężnik należy odtworzyć w linii istniejącego krawężnika na ławie fundamentowej zgodnie z Katalogiem Powtarzalnych Elementów Drogowych. Odtworzenie chodnika z obrzeżami, krawężnikiem ul. Wrocławskiej z nowego materiału; ul. Poleska - zasypki przekopów pod jezdnią i poboczami niezależnie od kategorii ruchu na drodze powinny uzyskać do głęb. 1,2 m wskaźnik zagęszczenia co najmniej Is 1,0, na większych głębokościach Is 0,97. W przypadku trudności w pomierzeniu wskaźnika zagęszczenia należy warstwami wykonać badania MIASTOPROJEKT CZĘSTOCHOWA spółka z o. o Częstochowa ul. Szymanowskiego 15 tel./fax: 0-34 / ,

11 Budowa kanalizacji sanitarnej wraz z przyłączami w granicy pasa drogowego do wszystkich posesji w Częstochowie, ul. Krynicka, Bialska, Poleska, Włodawska, Mazowiecka. nośności gruntu płytą VSS - moduł odkształcenia E2=100Mpa. Stosunek modułu odkształcenia wtórnego E2 do pierwotnego E1 nie powinien być większy niż 2,2 dla każdej warstwy konstrukcyjnej podbudowy; - nośność odtwarzanej podbudowy winna wynosić min. E2 140 MPa. Stosunek modułu odkształcenia wtórnego E2 do pierwotnego E1 nie powinien być większy niż 2,2 dla każdej warstwy podbudowy; - w przypadku braku możliwości zagęszczenia gruntu rodzimego należy uwzględnić doziarnienie, wymianę lub stabilizację; - konstrukcja odtwarzanej nawierzchni KR1: a. warstwa ścieralna z asfaltobetonu o gr. = 4,0 cm, b. warstwa wiążąca z asfaltobetonu o gr. = 3,0 cm, c. podbudowa pomocnicza z kruszywa łamanego niesortowalnego o gr. 20,0 cm, d. warstwa mrozoodporna (piach) o gr. 18,0 cm. Odtworzenie warstwy ścieralnej i wiążącej należy wykonać na całej szerokości jezdni; ul. Włodawska - stopień zagęszczenia gruntu po przekopie min Is 0,98; - w przypadku braku możliwości zagęszczenia gruntu rodzimego należy uwzględnić doziarnienie, wymianę lub stabilizację. Nośność odtwarzanej podbudowy winna wynosić min. E2 120 MPa. Stosunek modułu odkształcenia wtórnego E2 do pierwotnego E1 nie powinien być większy niż 2,2 dla każdej warstwy konstrukcyjnej podbudowy; - odtworzenie po przekopie wykonać kamieniem łamanym o gr. 25 cm po zagęszczeniu. Po wykonanym wbudowaniu kamienia po przekopie całość jezdni wyrównać. Nawierzchnię jezdni wykonać z destruktu bitumicznego frez na całej szerokości jezdni o gr. 8 cm po zagęszczeniu; ul. Mazowiecka - zasypki przekopów pod jezdnią i poboczami niezależnie od kategorii ruchu na drodze powinny uzyskać do głęb. 1,2 m wskaźnik zagęszczenia co najmniej Is 1,0, na większych głębokościach Is 0,97. W przypadku trudności w pomierzeniu wskaźnika zagęszczenia należy warstwami wykonać badania nośności gruntu płytą VSS - moduł odkształcenia E2=100Mpa; MIASTOPROJEKT CZĘSTOCHOWA spółka z o. o Częstochowa ul. Szymanowskiego 15 tel./fax: 0-34 / ,

12 Budowa kanalizacji sanitarnej wraz z przyłączami w granicy pasa drogowego do wszystkich posesji w Częstochowie, ul. Krynicka, Bialska, Poleska, Włodawska, Mazowiecka. - nośność odtwarzanej podbudowy winna wynosić min. E2 120 MPa. Stosunek modułu odkształcenia wtórnego E2 do pierwotnego E1 nie powinien być większy niż 2,2 dla każdej warstwy podbudowy; - w przypadku braku możliwości zagęszczenia gruntu rodzimego należy uwzględnić doziarnienie, wymianę lub stabilizację; - w przypadku naruszenia nawierzchni bitumicznej konstrukcja odtwarzanej nawierzchni winna wynosić - KR2: a. warstwa ścieralna z asfaltobetonu o gr. = 5,0 cm, b. warstwa wiążąca z asfaltobetonu o gr. = 7,0 cm, c. podbudowa pomocnicza z kruszywa łamanego niesortowalnego o gr. 20,0 cm, d. warstwa mrozoodporna (piach) o gr. 10,0 cm. Odtworzenie warstwy wiążącej należy wykonać po przekopie, warstwy ścieralnej na całej szerokości jezdni; - krawężnik należy odtworzyć w linii istniejącego krawężnika na ławie fundamentowej zgodnie z Katalogiem Powtarzalnych Elementów Drogowych; odtworzenie należy wykonać z nowego materiału; ogólne warunki dla ww. ulic - podbudowę należy wykonać zgodnie z PN-S Podbudowy z kruszyw stabilizowanych mechanicznie ; - nawierzchnię bitumiczną należy wykonać zgodnie z PS-S 96025:2000 Nawierzchnie asfaltowe - wymagania ; - poszczególne warstwy konstrukcyjne należy skropić emulsja szybkorozpadową kationową lub asfaltem upłynnionym w ilości: a. podbudowa pomocnicza 0,7-1,0 kg/m2, b. warstwa wiążąca z betonu asfaltowego 0,3-0,5 kg/m2; - łączenia warstw ścieralnych z asfaltobetonu należy wykonać za pomocą tasmy bitumicznej. 13. Informacja dotycząca planu BIOZ Informacja BIOZ wg odrębnej opracowania wchodzącego w skład dokumentacji: Budowa kanalizacji sanitarnej wraz z przyłączami w granicy pasa drogowego w Częstochowie, ul. Krynicka, Bialska, Poleska, Włodawska, Mazowiecka. MIASTOPROJEKT CZĘSTOCHOWA spółka z o. o Częstochowa ul. Szymanowskiego 15 tel./fax: 0-34 / ,

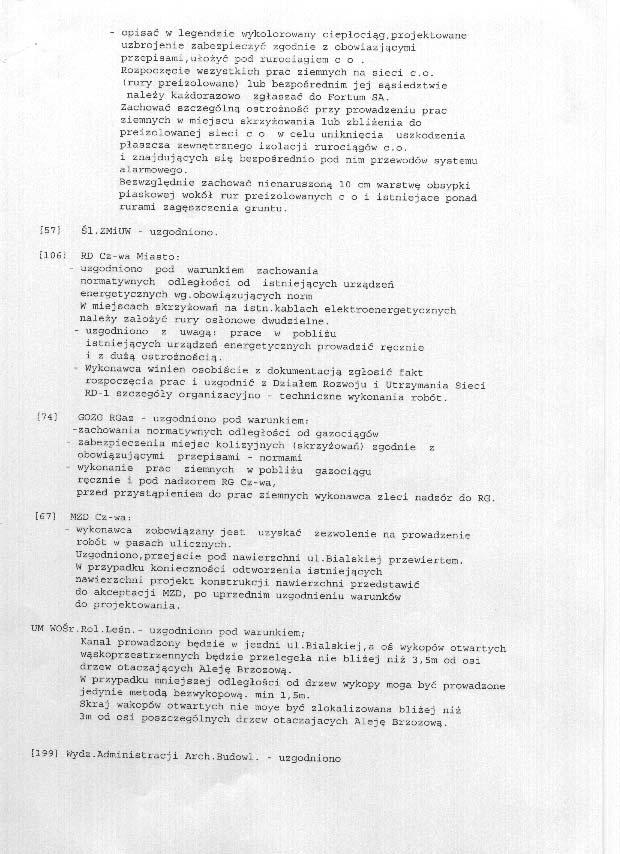

13 Budowa kanalizacji sanitarnej wraz z przyłączami w granicy pasa drogowego do wszystkich posesji w Częstochowie, ul. Krynicka, Bialska, Poleska, Włodawska, Mazowiecka. 14. Uwagi Przed przystąpieniem do robót drogowych należy: Pozostałe uwagi: poinformować zainteresowane przedsiębiorstwa i instytucje o rozpoczęciu robót budowlanych; teren budowy oznakować i zabezpieczyć. roboty w pasie drogowym powinny być prowadzone zgodnie z wytycznymi zarządcy drogi; oś wykopów otwartych wąskoprzestrzennych w jezdni ul. Bialskiej będzie przebiegała nie bliżej niż 3,5 m od osi drzew otaczających Aleję Brzozową. W przypadku mniejszej odległości kanał należy układać metodami bezwykopowymi min. 1,5 m. Skraj wykopów otwartych nie może być zlokalizowany bliżej niż 3 m od osi poszczególnych drzew otaczających Aleję Brzozową; aby zabezpieczyć nawierzchnię należy uzyskać w miejscu prowadzonych robót budowlanych współczynnik zagęszczenia min 0,98. MIASTOPROJEKT CZĘSTOCHOWA spółka z o. o Częstochowa ul. Szymanowskiego 15 tel./fax: 0-34 / ,
