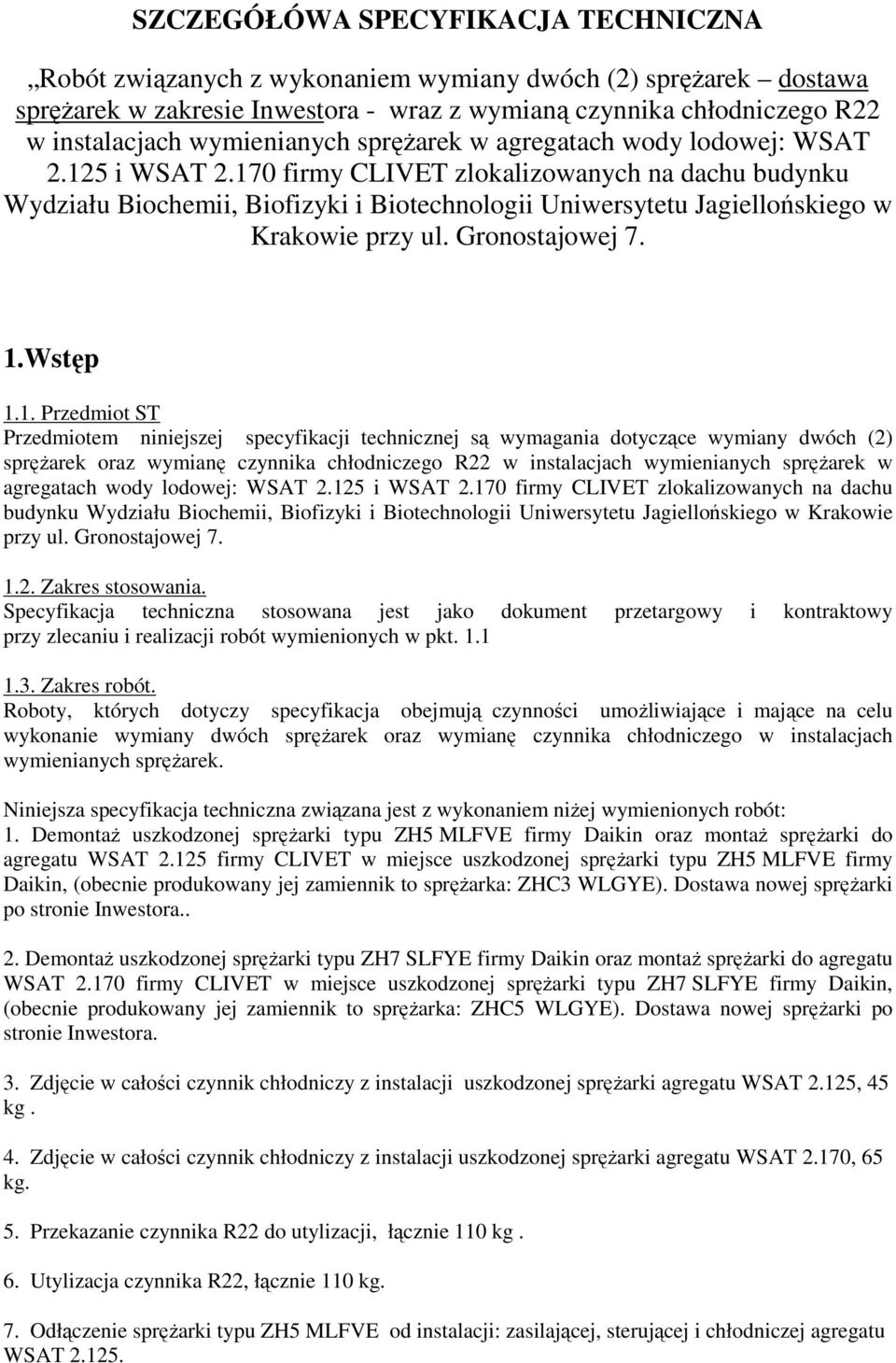

1 SZCZEGÓŁÓWA SPECYFIKACJA TECHNICZNA Robót związanych z wykonaniem wymiany dwóch (2) spręŝarek dostawa spręŝarek w zakresie Inwestora - wraz z wymianą czynnika chłodniczego R22 w instalacjach wymienianych spręŝarek w agregatach wody lodowej: WSAT i WSAT firmy CLIVET zlokalizowanych na dachu budynku Wydziału Biochemii, Biofizyki i Biotechnologii Uniwersytetu Jagiellońskiego w Krakowie przy ul. Gronostajowej 7. 1.Wstęp 1.1. Przedmiot ST Przedmiotem niniejszej specyfikacji technicznej są wymagania dotyczące wymiany dwóch (2) spręŝarek oraz wymianę czynnika chłodniczego R22 w instalacjach wymienianych spręŝarek w agregatach wody lodowej: WSAT i WSAT firmy CLIVET zlokalizowanych na dachu budynku Wydziału Biochemii, Biofizyki i Biotechnologii Uniwersytetu Jagiellońskiego w Krakowie przy ul. Gronostajowej Zakres stosowania. Specyfikacja techniczna stosowana jest jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w pkt Zakres robót. Roboty, których dotyczy specyfikacja obejmują czynności umoŝliwiające i mające na celu wykonanie wymiany dwóch spręŝarek oraz wymianę czynnika chłodniczego w instalacjach wymienianych spręŝarek. Niniejsza specyfikacja techniczna związana jest z wykonaniem niŝej wymienionych robót: 1. DemontaŜ uszkodzonej spręŝarki typu ZH5 MLFVE firmy Daikin oraz montaŝ spręŝarki do agregatu WSAT firmy CLIVET w miejsce uszkodzonej spręŝarki typu ZH5 MLFVE firmy Daikin, (obecnie produkowany jej zamiennik to spręŝarka: ZHC3 WLGYE). Dostawa nowej spręŝarki po stronie Inwestora.. 2. DemontaŜ uszkodzonej spręŝarki typu ZH7 SLFYE firmy Daikin oraz montaŝ spręŝarki do agregatu WSAT firmy CLIVET w miejsce uszkodzonej spręŝarki typu ZH7 SLFYE firmy Daikin, (obecnie produkowany jej zamiennik to spręŝarka: ZHC5 WLGYE). Dostawa nowej spręŝarki po stronie Inwestora. 3. Zdjęcie w całości czynnik chłodniczy z instalacji uszkodzonej spręŝarki agregatu WSAT 2.125, 45 kg. 4. Zdjęcie w całości czynnik chłodniczy z instalacji uszkodzonej spręŝarki agregatu WSAT 2.170, 65 kg. 5. Przekazanie czynnika R22 do utylizacji, łącznie 110 kg. 6. Utylizacja czynnika R22, łącznie 110 kg. 7. Odłączenie spręŝarki typu ZH5 MLFVE od instalacji: zasilającej, sterującej i chłodniczej agregatu WSAT

2 8. Odłączenie spręŝarki typu ZH7 SLFYE od instalacji: zasilającej, sterującej i chłodniczej agregatu WSAT Przygotowanie z materiałów zleceniobiorcy dwóch (2) podestów pod demontowane spręŝarki obok agregatów: WSAT i WSAT w celu zabezpieczenia powierzchni dachu. 10 Wyjęcie spręŝarki ZH5 MLFVE, z komory agregatu, poza obrys agregatu WSAT na przygotowany podest. 11. Wyjęcie spręŝarki ZH7 SLFYE z komory agregatu, poza obrys agregatu WSAT na przygotowany podest. 12. Zdjęcie z dachu budynku, przy uŝyciu dźwigów, dwóch (2) zdemontowanych spręŝarek na poziom gruntu. 13. Transport w poziomie spręŝarek z miejsca magazynowania w obrębie budynku Gronostajowa 7, transport z poziomu gruntu na dach budynku, obok agregatów chłodniczych, na przygotowane podesty, przy uŝyciu dźwigu, dwóch (2) nowych spręŝarek (z pkt i 1.3.2) 14. Wsunięcie nowej spręŝarki z podestu do komory spręŝarki w agregacie WSAT Wsunięcie nowej spręŝarki z podestu do komory spręŝarki w agregacie WSAT DemontaŜ podestów z pkt Podłączenie nowej spręŝarki z pkt. 1 do instalacji: zasilającej, sterującej i chłodniczej agregatu WSAT Podłączenie nowej spręŝarki z pkt. 2 do instalacji: zasilającej, sterującej i chłodniczej agregatu WSAT Zakup, dostawa i wymiana: zaworów bezpieczeństwa w układzie freonowym po stronie wysokiego i niskiego ciśnienia, wkładów filtra odwadniacza, wziernika cieczy, zaworu rozpręŝnego, przystosowanego do nowego czynnika chłodniczego R407C w instalacji wymienianej spręŝarki w agregacie WSAT Zakup, dostawa i wymiana: zaworów bezpieczeństwa w układzie freonowym po stronie wysokiego i niskiego ciśnienia, wkładów filtra odwadniacza, wziernika cieczy, zaworu rozpręŝnego, przystosowanego do nowego czynnika chłodniczego R407C w instalacji wymienianej spręŝarki w agregacie WSAT Przekazanie oleju ze zdemontowanych spręŝarek do utylizacji. 22. Utylizacja oleju ze zdemontowanych spręŝarek łącznie 40 litrów. 23. Napełnienie zdemontowanych spręŝarek azotem w celu ich zabezpieczenia. 24. Wykonanie próŝni w instalacjach freonowych wymienionych spręŝarek. 25. Zakup, dostawa i napełnienie układów chłodniczych wymienionych spręŝarek agregatów: WSAT i WSAT czynnikiem chłodniczym R407C łącznie 110 kg. 26. Uruchomienie i regulacja instalacji spręŝarek w agregacie chłodniczym WSAT

3 27. Uruchomienie i regulacja instalacji spręŝarek w agregacie chłodniczym WSAT Ogólne wymagania Wykonawca jest odpowiedzialny za realizację robót zgodnie z dokumentacją techniczno-ruchową urządzeń, specyfikacją techniczną, poleceniami nadzoru autorskiego i inwestorskiego oraz zgodnie z art. 5,22, 23 i 28 ustawy Prawo budowlane, Warunkami technicznymi wykonania i odbioru robót budowlano-montaŝowych. Tom II Instalacje sanitarne i przemysłowe Wydawnictwo Arkady, Warszawa 1988, Polskimi Normami, oraz innymi przepisami dotyczącymi przedmiotowej instalacji. Wszelkie prace wchodzące w zakres tego zlecenia nie mogą powodować obniŝenia wartości funkcjonalnych i uŝytkowych urządzeń i instalacji oraz nie mogą powodować zmniejszenia ich trwałości eksploatacyjnej. Wykonanie robót winno być zrealizowane przez wykonawcę z odpowiednimi uprawnieniami, doświadczeniem w realizacji tego typu robót, który gwarantuje właściwą jakość wykonania. Przed przystąpieniem do robót montaŝowych wykonawca robót winien uzgodnić z inspektorem szczegóły techniczne montaŝu agregatu tj. m.in. sposób transportu jednostki demontowanej i montowanej, podłączenia rur chłodniczych, trasę okablowania. Roboty montaŝowe naleŝy realizować zgodnie z Warunkami technicznymi wykonania i odbioru robót budowlano-montaŝowych Tom II Instalacje Sanitarne i Przemysłowe oraz obowiązującymi przepisami i normami. 2. Materiały. Do wykonania prac mogą być stosowane wyroby producentów krajowych i zagranicznych. Wszystkie materiały uŝyte do wykonania instalacji muszą posiadać aktualne polskie aprobaty techniczne lub odpowiadać Polskim Normom. Wykonawca uzyska przed zastosowaniem wyrobu akceptację Inspektora Nadzoru. Odbiór techniczny materiałów powinien być dokonywany według wymagań i w sposób określony aktualnymi normami Rodzaje materiałów: - rury chłodnicze, - zawory rozpręŝne - wkłady chłodnicze - wzierniki -odwadniacze - okablowanie elektryczne, - zawory odpowietrzające, - zawory bezpieczeństwa - manometry ciśnieniowe, - termometry, - filtry zanieczyszczeń - olej do spręŝarek chłodniczych - czynniki chłodniczy, R407C. 3. Sprzęt. Roboty montaŝowe wykonywać przy uŝyciu elektronarzędzi sprawnych i dopuszczonych do eksploatacji, drabin montaŝowych atestowanych. Dźwig do transportu pionowego musi zapewniać jego sprawność zgodnie z dopuszczeniami technicznymi. 4. Transport.

4 Transport spręŝarek naleŝy wykonać w opakowaniach fabrycznych. Pozostałe elementy - materiały transportować w sposób zabezpieczających przed ich uszkodzeniem. Transport obejmuje drogę pomiędzy magazynem dystrybutora a miejscem montaŝu. 5. Wykonywanie robót Wykonawca winien realizować roboty zgodnie z programem inwestora. 5.2.Roboty budowlane. MontaŜ przewodów i urządzenia chłodniczego winien być wykonany na przygotowanych podłoŝach jako rozwiązanie docelowe ( nie dopuszcza się stosowania rozwiązań prowizorycznych, tymczasowych). 5.3.Montaz urządzeń SpręŜarka agregatu i pozostałe materiały instalacyjne montować zgodnie z Dokumentacją Techniczno - Ruchową urządzenia. Zamontowania powinny przenosić obciąŝenia uŝytkowe urządzeń. Uruchomienie agregatu powinna przeprowadzić firma posiadająca autoryzację producenta zastosowanego urządzenia Utylizacja czynników UŜywane czynniki powinny mieć protokoły utylizacji wg. PN wystawione przez zakłady utylizacyjne: - freon R22 - glikol - olej silnikowy - popłuczyny po płukaniu instalacji autoryzowane 6. Kontrola jakości robót Badania jakości i poprawności robót. a). stanu kompletności spręŝarki wraz z modułem automatyki wyrób fabryczny (znaki fabrycznych zabezpieczeń). b). stan techniczny wizualny (uszkodzenia mechaniczne), c). rozruch, regulacja i pomiar wydajności działania spręŝarki, wyniki wpisać do protokołu. d). rurociągi chłodnicze powinny być poddane próbie szczelności na ciśnienie 4 bar Urządzenia. Wszystkie urządzenia winny być dostarczone zgodnie z zamówieniem. Posiadać dokumenty: DTR, kartę gwarancyjna, deklaracje zgodności wyrobu Instalacja elektryczna. Po zakończeniu montaŝu przewody elektryczne zasilające spręŝarkę naleŝy poddać badaniom stanu izolacji a urządzenia pomierzyć pod katem skuteczności ochrony przeciwporaŝeniowej. 7. Odbiór robót. Wykonane roboty podlegają odbiorowi końcowemu ( nie przewiduje się odbiorów częściowych). Instalacja powinna być przeprowadzona do odbioru technicznego końcowego po spełnieniu następujących warunków: - zakończenie wszystkich robót montaŝowych przy instalacji, - wymagane jest sporządzenie dokumentacji powykonawczej obejmującej wprowadzone zmiany instalacji klimatyzacji WBIB. - przeszkolenie obsługi

5 - posiadanie kompletu dokumentów do odbioru( DTR, protokoły badań, atesty). - oświadczenie kierownika robót. Podstawą do rozliczenia robót będzie Protokół bezusterkowego odbioru robót oraz sprawdzony i zatwierdzony przez Inwestora kosztorys powykonawczy. 8. Podstawa płatności. Roboty związane z wymianą spręŝarek agregatu chłodniczego i podłączeniem instalacji chłodniczej są jednym elementem płatniczym wraz z protokołem odbioru końcowego robót. Ustalenia płatności zostaną zapisane w umowie na wykonanie robót. 9. Przepisy związane. Przepisy ( z uwzględnieniem późniejszych zmian): - Ustawa z dnia 7 lipca 1994r Prawo Budowlane: - Warunki techniczne wykonania i odbioru robót budowlano-montaŝowych. Tom II Instalacje sanitarne i przemysłowe. Arkady, Warszawa Rozporządzenie Ministra Infrastruktury z dnia w sprawie warunków Technicznych jakim powinny odpowiadać budynki i ich usytuowanie (Dz U.Nr 75/02 poz.690 z dnia ) - Rozporządzenie Ministra Spraw Wewnętrznych dnia 3 listopada 1992 w sprawie ochrony przeciwpoŝarowej budynków, innych obiektów budowlanych i terenów. - Rozporządzenie Ministra Spraw Wewnętrznych dnia 22 kwietnia 1998 w sprawie wyrobów słuŝących do ochrony przeciwpoŝarowej, które mogą być wprowadzane do obrotu i stosowane wyłącznie na podstawie certyfikatu zgodności. - Rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia 26 września 1997 w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy. - Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dn r. w Sprawie wyrobów słuŝących do ochrony przeciwpoŝarowej, które mogą być wprowadzone do obrotu i stosowane wyłącznie na podstawie certyfikatu zgodności (Dz. U ). Opracował: Jolanta Borsa

6 Przedmiar robót WYMIANA DWÓCH SPRĘŻAREK WRAZ Z WYMIANĄ CZYNNIKA CHŁODNICZEGO R22 W INSTALACJACH WYMIENIANYCH SPRĘŻAREK W AGREGATACH WODY LODOWEJ WSAT I WSAT FIRMY CLIVET Budowa: Kraków ul. Gronostajowa 7 Obiekt: Wydział Biochemii, Biofizyki i Biotechnologii UJ Zamawiający: Uniwersytet Jagielloński Kraków ul. Gołębia 24 Jednostka opracowująca kosztorys: mgr inz. Jolanta Borsa Sprawdzający:... Zamawiający: Wykonawca:......

7 Zuzia (C) DataComp (lic ) strona nr: 2 Przedmiar robót Podstawa nakładu, opis pozycji Ilość Krot. Jedn. 1 ELEMENT 1.1 KNR 724/515/1 Analogia - Zdjęcie w całości czynnika chłodniczego z instalacji uszkodzonej sprężarki agregatu WSAT kpl 1.2 KNR 724/515/1 Analogia - Zdjęcie w całości czynnika chłodniczego z instalacji uszkodzonej sprężarki agregatu WSAT kpl 1.3 KNR 724/153/2 Analogia - demontaż, sciągnięcie z dachu-agregaty i sprężarki chłodnicze tłokowe, rotacyjne i śrubowe, dostarczane w całości 2 szt 1.4 KNR 724/153/2 Agregaty i sprężarki chłodnicze tłokowe, rotacyjne i śrubowe, dostarczane w całości do agregatu WSAT 2,125 i agregatu WSAT firmy CLIVET (DOSTAWA INWESTORA)- montaz na dachu budynku 2 szt 1.5 KNR 401/419/1 Analogia -Wykonanie podestu na papowej powierzchni dachu 2 szt 1.6 KNR 401/419/1 Analogia - demontaz podestów 2 szt 1.7 KNR 401/519/3 Drobne naprawy pokrycia z papy, wstawienie łat do 1,00 m2 4 szt 1.8 KNRI 215/109/2 (1) Zawory rozprężne do agregatu WSAT (przystosowane do czynnika R407C) 1 szt 1.9 KNRI 215/109/2 (1) Zawory rozprężne do agregatu WSAT (przystosowane do czynnika R407C) 1 szt 1.10 Kalkulacja indywidualna Zakup, dostawa i wymiana w instalacji sprężarki w agregacie WSAT wkład filtra odwadniacza, zaworu bezpieczeństwa po stronie wysokiego i niskiego ciśnienia w układzie freonowym, wziernika cieczy 1 kpl 1.11 Kalkulacja indywidualna Zakup, dostawa i wymiana w instalacji sprężarki w agregacie WSAT wkład filtra odwadniacza, zaworu bezpieczeństwa po stronie wysokiego i niskiego ciśnienia w układzie freonowym, wziernika cieczy 1 kpl 1.12 Kalkulacja indywidualna Zakup, dostawa i wymiana oleju oraz czynnika chłodniczego w nowej sprężarce w agregacie WSAT zgodnie z DTR 1 kpl 1.13 Kalkulacja indywidualna Zakup, dostawa i wymiana oleju oraz czynnika chłodniczego w nowej sprężarce w agregacie WSAT zgodnie z DTR 1 kpl 1.14 KNR 724/513/3 Przedmuchanie azotem urządzeń i instalacji chłodniczych freonowych, 2 kpl 1.15 KNR 724/514/3 Próba szczelności urządzeń i instalacji obiegu freonu i podobnych czynników, 2 kpl 1.16 KNR 724/515/3 Napełnienie urządzeń i instalacji obiegu freonu i podobnych czynników czynnikiem chłodniczym R407C 2 kpl 1.17 KNR 724/516/3 Uruchomienie i uzyskanie niskich temperatur, 2 kpl 1.18 Kalkulacja indywidualna Koszt rozruchu, prób, regulacji- sprężarek 2 kpl 1.19 Kalkulacja indywidualna Utylizacja zdemontowanych sprężarek 2 szt 1.20 Kalkulacja indywidualna Utylizacja czynnika R22 łącznie 110kg 1 kpl 1.21 Kalkulacja indywidualna Utylizacja oleju z wymiany 40l 1 kpl WYMIANA DWÓCH SPRĘŻAREK WRAZ Z WYMIANĄ CZYNNIKA CHŁODNICZEGO R22 W INSTALACJACH WYMIENIANYCH SPRĘŻAREK W AGREGATACH WODY L...
